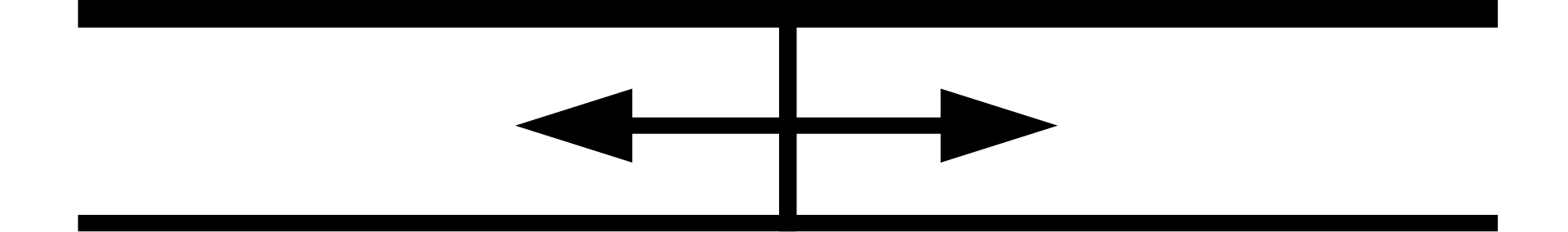

Oznaczenie styku dwóch elementów lub sekcji
Oznaczenie styku elementów lub sekcji. Stosuje się oznaczenie:

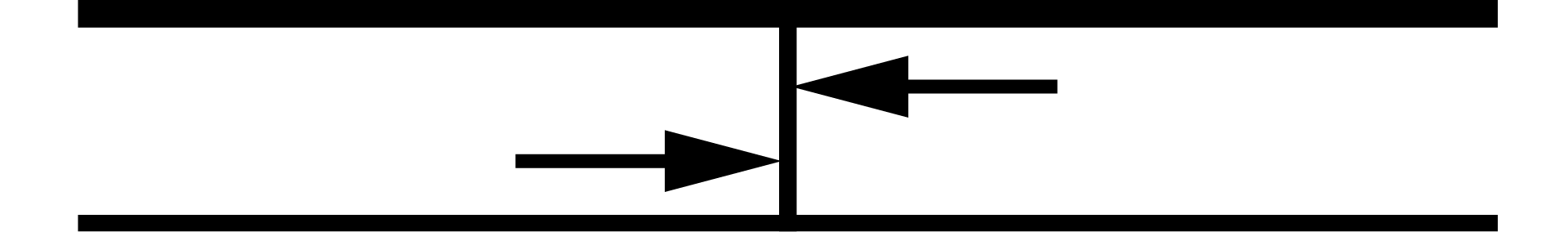

Oznaczenie styku dwóch bloków
Oznaczenie styku bloków. Stosuje się oznaczenie:
Wymiar już podświetlony w AI
Wymiary mogą być określane między krawędziami lub liniami teoretycznymi kadłuba statku
Wymiar między punktem wskazanym strzałką a PP (płaszczyzną podstawową)
Wymiary mogą być określane między krawędziami lub liniami teoretycznymi kadłuba statku
Wymiar między stykami płatu pokładu głównego
Wymiary mogą być określane między krawędziami lub liniami teoretycznymi kadłuba statku
Wymiar od wręgu nr 10 do punktu wskazanego strzałką w kierunku dziobu
Wymiary mogą być określane między krawędziami lub liniami teoretycznymi kadłuba statku
Wymiar od wręgu nr 10 do punktu wskazanego strzałką w kierunku dziobu
Wymiary mogą być określane między krawędziami lub liniami teoretycznymi kadłuba statku
Numer części 0027 wykonanej ze stali gatunku ,,A" w formie płaskownika łebkowego HP o wysokości 160mm i szerokości 8mm. Płaskowniki łebkowe, zwane też łebkownikami, oznaczane są symbolem HP od angielskiej nazwy ,,Head Pin". - czterocyfrowa kolejność części na rysunku, oznaczenie gatunku stali, w tym wypadku ,,A" - stal kadłubowa, HP oznacza płaskownik łebkowy, a następnie wysokość i szerokość profilu.
Numer części 0682 wykonanej ze stali gatunku ,,A" w formie pręta okrągłego RS o średnicy 60mm. Oznaczany jest symbolem od angielskiej nazwy "Round Steel". Czterocyfrowa kolejność części na rysunku, oznaczenie gatunku stali, w tym wypadku ,,A" - stal kadłubowa, RS oznacza pręt okrągły a następnie średnicę pręta 60mm.
Numer części 0059 wykonanej ze stali gatunku ,,A" w formie płaskownika łebkowego HP wysokości 180mm i szerokości 8mm. Płaskowniki łebkowe, zwane też łebkownikami, oznaczane są symbolem HP od angielskiej nazwy ,,Head Pin". - czterocyfrowa kolejność części na rysunku, oznaczenie gatunku stali, w tym wypadku ,,A" - stal kadłubowa, HP oznacza płaskownik łebkowy, a następnie wysokość i szerokość profilu.
Numer części 0058 wykonanej ze stali gatunku ,,A" w formie płaskownika łebkowego HP wysokości 180mm i szerokości 9mm. Płaskowniki łebkowe, zwane też łebkownikami, oznaczane są symbolem HP od angielskiej nazwy ,,Head Pin". - czterocyfrowa kolejność części na rysunku, oznaczenie gatunku stali, w tym wypadku ,,A" - stal kadłubowa, HP oznacza płaskownik łebkowy, a następnie wysokość i szerokość profilu.
Numer części 0394 wykonanej ze stali gatunku ,,A" w formie pręta płaskiego FB o szerokości 120mm i grubości 10mm. Pręt płaski oznaczany jest symbolem FB od angielskiej nazwy "Flat Bar"
Numer części 0393 wykonanej ze stali gatunku ,,A" w formie pręta płaskiego FB o szerokości 120mm i grubości 10mm. Pręt płaski oznaczany jest symbolem FB od angielskiej nazwy "Flat Bar"
Numer części 0048 wykonanej ze stali gatunku ,,A" w formie pręta płaskiego FB o szerokości 150mm i grubości 10mm. Pręt płaski oznaczany jest symbolem FB od angielskiej nazwy "Flat Bar" Czterocyfrowa kolejność części na rysunku,oznaczenie gatunku stali, w tym przypadku ,,A" - stal kadłubowa, FB oznacza pręt płaski, a następnie wysokość i szerokość profilu.
Numer części 0709 wykonanej ze stali gatunku ,,A" w formie pręta półokrągłego 1/2 RS o średnicy 65mm. Oznaczany jest symbolem 1/2 RS od angielskiej nazwy "Round Steel". Czterocyfrowa kolejność części na rysunku,oznaczenie gatunku stali, w tym przypadku ,,A" - stal kadłubowa, 1/2 RS oznacza pręt półokrągły, a następnie średnicę prętu 65mm.
Numer części 0710 wykonanej ze stali gatunku ,,A" w formie pręta półokrągłego 1/2 RS o średnicy 65mm. Oznaczany jest symbolem 1/2 RS od angielskiej nazwy "Round Steel". Czterocyfrowa kolejność części na rysunku,oznaczenie gatunku stali, w tym przypadku ,,A" - stal kadłubowa, 1/2 RS oznacza pręt półokrągły, a następnie średnicę prętu 65mm.
Numer części 0711 wykonanej ze stali gatunku ,,A" w formie pręta półokrągłego 1/2 RS o średnicy 65mm. Oznaczany jest symbolem 1/2 RS od angielskiej nazwy "Round Steel". Czterocyfrowa kolejność części na rysunku,oznaczenie gatunku stali, w tym przypadku ,,A" - stal kadłubowa, 1/2 RS oznacza pręt półokrągły, a następnie średnicę prętu 65mm.
Numer części 0712 wykonanej ze stali gatunku ,,A" w formie pręta półokrągłego 1/2 RS o średnicy 65mm. Oznaczany jest symbolem 1/2 RS od angielskiej nazwy "Round Steel". Czterocyfrowa kolejność części na rysunku,oznaczenie gatunku stali, w tym przypadku ,,A" - stal kadłubowa, 1/2 RS oznacza pręt półokrągły, a następnie średnicę prętu 65mm.
Numer części 0554 wykonanej ze stali gatunku ,,A" w formie pręta płaskiego FB o szerokości 100mm i grubności 10mm. Pręt płaski oznaczany jest symbolem FB od angielskiej nazwy "Flat Bar". Czterocyfrowa kolejność części na rysunku,oznaczenie gatunku stali, w tym przypadku ,,A" - stal kadłubowa, FB oznacza pręt płaski, a następnie szerokość i grubość profilu.
Numer części 0552 wykonanej ze stali gatunku ,,A" w formie pręta płaskiego FB o szerokości 100mm i grubności 10mm. Pręt płaski oznaczany jest symbolem FB od angielskiej nazwy "Flat Bar". Czterocyfrowa kolejność części na rysunku,oznaczenie gatunku stali, w tym przypadku ,,A" - stal kadłubowa, FB oznacza pręt płaski, a następnie szerokość i grubość profilu.
Numer części 0534 wykonanej ze stali gatunku ,,A" w formie pręta płaskiego FB o szerokości 100mm i grubności 10mm. Pręt płaski oznaczany jest symbolem FB od angielskiej nazwy "Flat Bar". Czterocyfrowa kolejność części na rysunku,oznaczenie gatunku stali, w tym przypadku ,,A" - stal kadłubowa, FB oznacza pręt płaski, a następnie szerokość i grubość profilu.
Numer części 0445 wykonanej ze stali gatunku „A” w formie płyty stalowej o grubości 11 mm
Płyty poszycia kadłuba nie mają oznaczenia literowego, a jedynie cyfrowe, prezentujące grubość płyty w milimetrach
Numer części 0446 wykonanej ze stali gatunku „A” w formie płyty stalowej o grubości 11 mm
Płyty poszycia kadłuba nie mają oznaczenia literowego, a jedynie cyfrowe, prezentujące grubość płyty w milimetrach
Numer części 0452 wykonanej ze stali gatunku „A” w formie płyty stalowej o grubości 11 mm
Płyty poszycia kadłuba nie mają oznaczenia literowego, a jedynie cyfrowe, prezentujące grubość płyty w milimetrach
Numer części 0547 wykonanej ze stali gatunku „A” w formie płyty stalowej o grubości 9,5 mm
Płyty poszycia kadłuba nie mają oznaczenia literowego, a jedynie cyfrowe, prezentujące grubość płyty w milimetrach
Numer części 0056 wykonanej ze stali gatunku „A” w formie płyty stalowej o grubości 9,5 mm
Płyty poszycia kadłuba nie mają oznaczenia literowego, a jedynie cyfrowe, prezentujące grubość płyty w milimetrach
Numer części 0054 wykonanej ze stali gatunku „A” w formie płyty stalowej o grubości 9,5 mm
Płyty poszycia kadłuba nie mają oznaczenia literowego, a jedynie cyfrowe, prezentujące grubość płyty w milimetrach
Numer części 0420 wykonanej ze stali gatunku „A” w formie płyty stalowej o grubości 12 mm
Płyty poszycia kadłuba nie mają oznaczenia literowego, a jedynie cyfrowe, prezentujące grubość płyty w milimetrach
Numer części 0049 wykonanej ze stali gatunku „A” w formie płyty stalowej o grubości 10 mm
Płyty poszycia kadłuba nie mają oznaczenia literowego, a jedynie cyfrowe, prezentujące grubość płyty w milimetrach
Numer części 0641 wykonanej ze stali gatunku „A” w formie płyty stalowej o grubości 10 mm
Płyty poszycia kadłuba nie mają oznaczenia literowego, a jedynie cyfrowe, prezentujące grubość płyty w milimetrach
Numer części 0046 wykonanej ze stali gatunku „A” w formie płyty stalowej o grubości 9 mm
Płyty poszycia kadłuba nie mają oznaczenia literowego, a jedynie cyfrowe, prezentujące grubość płyty w milimetrach
Oznaczenie stosowane dla rozróżnienia na rysunku nieciągłości w elementach konstrukcyjnych kadłuba (krawędzie spoin czołowych)
Element ciągły
Element przerwany
Oznaczenie położenia wzmocnienia
Oznaczenie położenia płaskownika łebkowego w formie kładu
Otwór okrągły o średnicy 400mm
Otwór o prezentowanym kształcie i wymiarach 600x900mm
Otwór o prezentowanym kształcie i wymiarach 600x850mm
Otwór o prezentowanym kształcie i wymiarach 450x600mm
Otwór o prezentowanym kształcie i wymiarach 600mm
Oznaczenie kolejności wzmocnień wzdłużnych (wzdłużników), licząc od płaszczyzny symetrii kadłuba statku
Oznaczenia mogą przybierać różną formę w zależności od uzgodnień między wykonawcą a projektantem
Oznaczenie kształtownika szczegółowo zaprezentowane nad tabelką rysunkową
Choć istnieją pewne unormowania w zakresie schematycznego oznaczania zakończeń kształtowników wzmacniających poszycie kadłuba, to zazwyczaj szczegółowe wymiary tych zakończeń prezentowane są na arkuszu rysunku
Oznaczenia kolejności wręg, czyli usztywnień poprzecznych kadłuba statku
Wręgi zazwyczaj numerowane są od rufy lub dziobu
Skalops o promieniu zaokrąglenia R, podanym w milimetrach
Skalopsy to podcięcia w formie zukosowań lub zaokrągleń umożliwiające przejście spoin poprzecznych
Jest to widok z góry
Widok dna zewnętrznego z góry
Jest to rzut z prawej
Widok detalu "F" od strony prawej w skali 1:10, typowe rozwiązanie konstrukcyjne
Jest to oznaczenie fragmentu na rzucie głównym
Oznaczenie rozwiązania konstrukcyjnego, wykonanego wg detalu „F”
Jest to widok z góry
Widok dna wewnętrznego z góry
Jest to widok z góry
Jest to widok z góry fragmentu na rzucie dna wewnętrznego oznaczonego jako „C”
Jest to widok z góry
Jest to widok z góry fragmentu na rzucie pokładu głównego oznaczonego jako „B”
Jest to widok z góry
Widok pokładu głównego z góry
Jest to przekrój wzdłuż A – A
Przekrój wzdłuż linii A – A oznaczonej na widoku pokładu głównego
Jest to przekrój wzdłuż A1 – A1
Przekrój wzdłuż linii A1 – A1 oznaczonej na widoku pokładu głównego
Jest to przekrój wzdłuż A2 – A2
Przekrój wzdłuż linii A2 – A2 oznaczonej na widoku pokładu głównego
Jest to przekrój wzdłuż A3 – A3
Przekrój wzdłuż linii A3 – A3 oznaczonej na widoku pokładu głównego
Jest to widok z góry
Jest to widok z góry fragmentu na rzucie pokładu głównego oznaczonego jako „E”
Jest to przekrój wzdłuż B – B
Przekrój wzdłuż linii B – B oznaczonej na widoku detalu „E”
Jest to przekrój wzdłuż B1 – B1
Przekrój wzdłuż linii B1 – B1 oznaczonej na widoku detalu „E”
Jest to przekrój wzdłuż B2 – B2
Przekrój wzdłuż linii B2 – B2 oznaczonej na widoku detalu „F”
Fragment przekroju w odległości 300 mm od węzłówki wręgi 1 w kierunku dziobu
Fragment przekroju widok z prawej (LB) lub lewej (PB)
Fragment przekroju w odległości 300 mm od węzłówki wręgi 1 w kierunku dziobu
Widok od strony rufy na lewą (LB) burtę.
Fragment przekroju w odległości 300 mm od węzłówki wręgi 1 w kierunku dziobu
Widok od strony rufy na prawa (PB) burtę.
Fragment przekroju w odległości 150 mm od węzłówki wręgi 2 w kierunku dziobu
Fragment przekroju widok z prawej (LB) lub lewej (PB)
Fragment przekroju w odległości 150 mm od węzłówki wręgi 2 w kierunku dziobu
Widok od strony rufy na lewą (LB) burtę.
Fragment przekroju w odległości 150 mm od węzłówki wręgi 2 w kierunku dziobu
Widok od strony rufy na prawa (PB) burtę.
Fragment przekroju wzdłuż wręgi 2
Fragment przekroju widok z prawej (LB) lub lewej (PB)
Fragment przekroju wzdłuż wręgi 2
Widok od strony rufy na lewą (LB) burtę.
Fragment przekroju wzdłuż wręgi 2
Widok od strony rufy na prawa (PB) burtę.
Fragment przekroju wzdłuż wręgi 4
Fragment przekroju widok z prawej (LB) lub lewej (PB)
Fragment przekroju wzdłuż wręgi 4
Widok od rufy na lewą (LB) burtę.
Fragment przekroju wzdłuż wręgi 4
Widok od rufy na prawa (PB) burtę.
Fragment przekroju wzdłuż wręgi 6
Fragment przekroju widok z prawej (LB) lub lewej (PB)
Fragment przekroju wzdłuż wręgi 6
Widok od strony rufy na lewą (LB) burtęm.
Fragment przekroju wzdłuż wręgi 6
Widok od strony rufy na prawa (PB) burtęm.
Fragment przekroju wzdłuż wręgi 7
Fragment przekroju widok z prawej (LB) lub lewej (PB)
Fragment przekroju wzdłuż wręgi 7
Widok od strony rufy na lewą(LB) burtę.
Fragment przekroju wzdłuż wręgi 7
Widok od strony rufy na prawa (PB) burtę.
Fragment przekroju w odległości 148 mm od węzłówki wręgi 10 w kierunku dziobu
Fragment przekroju widok z prawej (LB) lub lewej (PB)
Fragment przekroju w odległości 148 mm od węzłówki wręgi 10 w kierunku dziobu
Widok od strony rufy na lewą (LB) burtę.
Fragment przekroju w odległości 148 mm od węzłówki wręgi 10 w kierunku dziobu
Widok od strony rufy na prawa (PB) burtę.
Fragment przekroju w odległości 500 mm od wręgi 11 w kierunku dziobu w miejscu fundamentu pachoła
Fragment przekroju widok z prawej (LB) lub lewej (PB)
Fragment przekroju w odległości 500 mm od wręgi 11 w kierunku dziobu w miejscu fundamentu pachoła
Widok od strony rufy na lewą (LB) burtę.
Fragment przekroju w odległości 500 mm od wręgi 11 w kierunku dziobu w miejscu fundamentu pachoła
Widok od strony rufy na prawa (PB) burtę.
Jest to przekrój wzdłuż C – C
Przekrój wzdłuż linii C – C oznaczonej na widoku pokładu głównego
Jest to przekrój wzdłuż C1 – C1
Przekrój wzdłuż linii C1 – C1 oznaczonej na widoku pokładu głównego
Jest to widok z góry
Jest to widok z góry fragmentu na rzucie dna zewnętrznego oznaczonego jako „A”
Oznaczenie dotyczące typu i wymiaru połączeń spawanych
Spoina pachwinowa obustronna o wymiarze 3,5mm
