elementy toru światłowodowego, które łączą ze sobą dwa złącza światłowodowe. Dzielą się na multimodowe i jednomodowe, te z kolei wystepują w dwóch typach: simplex i duplex. Adaptery mogą łączyć te same typy złącz (np. SC z SC lub FC z FC) lub złącza różnego typu (np. SC z FC lub SC z ST).

• FC (ang. Ferrule Connector) – nakręcane złącze do zastosowań jednomodowych. Przeznaczone do aplikacji telekomunikacyjnych ze względu na wymagane tam stałe i pewne połączenie. Złącza FC są wielokrotnie przełączane, dlatego ich zakończenie jest gwintowane, by zapewnić niezawodność połączeń;

• SC (ang. Square Connector) – złącze o kwadratowym przekroju, mocowane wciśnięciem do gniazda. Złącze zatrzaskowe z ferrulą samocentrującą o średnicy 2,5 mm. Występuje w wersji pojedynczej (simplex) i podwójnej (duplex). Kształt złącza umożliwia łączenie typu push‑pull, czyli szybki i pewny montaż;

• ST (ang. Straight Tip Connector) – popularne złącze światłowodowe z bagnetowym zamkiem obrotowym, z ferrulą o średnicy 2,5 mm. Występuje w wersji jedno- i wielomodowej, zapewnia solidność i trwałość wykonanych połączeń. Kształt konektora ST umożliwia pewne mocowanie kabla, co zapobiega jego wysuwaniu się ze złącza;

• LC (ang. Lucent Control) – złącze z systemem blokady zatrzaskowej, która zabezpiecza połączenie przed przypadkowym wyciagnięciem złącza. Dzięki niewielkim rozmiarom może być stosowane w miejscach dużego zagęszczenia pól przełączeniowych. Występuje w wersjach simplex i duplex z ceramiczną ferrulą o średnicy 1,25 mm;

• E2000 – złącze wykorzystujące do zaczepu system blokady zatrzaskowej. Wyposażone w zapadkę ochronną, która zapobiega rozłączeniu i umożliwia łatwy montaż i demontaż

• Galeria zdjęć „Przyrządy do pomiaru tłumienia”DqOL0ir1VGaleria zdjęć „Przyrządy do pomiaru tłumienia”

technologia transferu danych oparta na łączu telefonicznym. Do transportu danych wykorzystuje inną częstotliwość sygnału niż ta stosowana do transmisji głosu, dlatego korzystanie z internetu nie uniemożliwia korzystania z telefonu. Sygnał przekazywany z centrali jest rozdzielany na dwa: do telefonu i do modemu

• Film instruktażowy „Wykonywanie pomiarów parametrów transmisyjnych”DKxVl9WycFilm instruktażowy „Wykonywanie pomiarów parametrów transmisyjnych”

proces monitorowania zmian wzorcowego sygnału cyfrowego poprzez porównanie. Sygnał wzorcowy jest zapamiętywany i tworzona jest dla niego maska, określająca maksymalne dopuszczalne odchylenie amplitudy i kształtu impulsu sygnału cyfrowego. Następnie obserwuje się zmiany badanego sygnału, aby sprawdzić, czy mieści się on w określonym wcześniej przedziale maski

• Galeria zdjęć „Przyrządy do pomiaru tłumienia”DqOL0ir1VGaleria zdjęć „Przyrządy do pomiaru tłumienia”

międzynarodowy standard złącz (męskie/żeńskie) stosowany w sieciach komputerowych i telewizjach kablowych wykorzystujących kabel koncentryczny jako medium, które pośredniczy w wymianie informacji

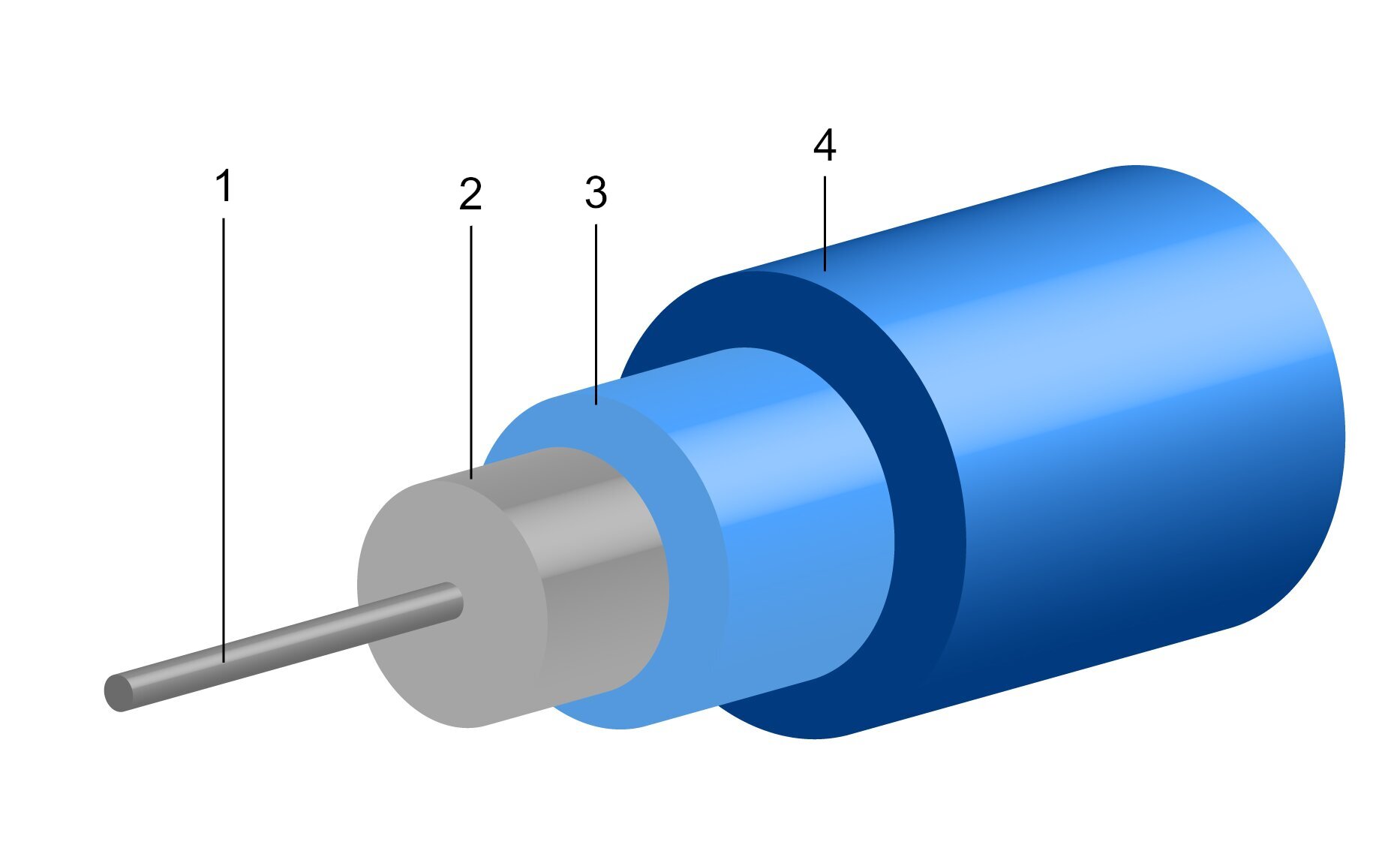

Światłowody składają się z trzech głównych elementów: rdzenia, płaszcza oraz pokrycia.

Rdzeń - to wąska, cylindryczna część włókna światłowodowego, przez którą propaguje sygnał świetlny. Rdzeń wykonany jest z materiału o wysokim współczynniku załamania światła, takiego jak krzemionka lub szkło.

Płaszcz - rdzeń światłowodu otacza cieńsza, cylindryczna warstwa wykonana z materiału o mniejszym współczynniku załamania światła. Światło jest prowadzone wzdłuż osi rdzenia, ulegając kolejnym całkowitym wewnętrznym odbiciom od płaszcza, zgodnie z prawem załamania.

Pokrycie - na zewnętrznej części włókna światłowodowego, umieszczone są dodatkowe osłony, które chronią go przed uszkodzeniami mechanicznymi i wpływem czynników zewnętrznych. Osłony te mogą być wykonane z różnych materiałów, takich jak polimer, kevlar czy stal.

• Film instruktażowy „Wykonywanie pomiarów parametrów transmisyjnych”DKxVl9WycFilm instruktażowy „Wykonywanie pomiarów parametrów transmisyjnych”

RT6talZOBIYTK

Zdjęcie przedstawia kabel światłowodowy. Rdzeń zbudowany jest z przezroczystego włókna szklanego. Na nim widoczna jest warstwa ochronna płaszcza, na nim żółta warstwa wewnętrzna, a nad nią niebieska warstwa zewnętrzna.

maksymalny zasięg transmisji toru optycznego przy założeniu, że moc odbierana musi być większa od mocy określającej czułość odbiornika. Budżet mocy to zestawienie wartości mocy na wejściu toru optycznego, strat i wzmocnień sygnału w linii światłowodowej. Wyznacza się go za pomocą równania:
𝑃𝑆 − 𝑃𝐶 − 𝛼𝐿 = 𝑃𝑅 + 𝑃𝑚,

gdzie:
𝑃𝑆 – moc nadajnika [dBm];
𝑃𝑅 – czułość odbiornika [dBm];
𝑃𝐶 – straty na połączeniach [dBm];
𝛼𝐿 – tłumienie toru [dBm]

• Film instruktażowy „Wykonywanie pomiarów parametrów transmisyjnych”DKxVl9WycFilm instruktażowy „Wykonywanie pomiarów parametrów transmisyjnych”

logarytmiczna jednostka miary mocy, jednostka bezwzględnego poziomu odniesiona do mocy 1 mW (miliwata). Powszechnie stosowana w telekomunikacji (np. podawana jest moc wyjściowa punktu dostępowego) oraz w projektowaniu sieci WLAN. Wyrażona w dB, sugeruje, o ile moc jest mniejsza lub większa od mocy 1 mW. Poziomowi 0 dBm odpowiada 1 mW (miliwat)

• Galeria zdjęć „Przyrządy do pomiaru tłumienia”DqOL0ir1VGaleria zdjęć „Przyrządy do pomiaru tłumienia”

• Film instruktażowy „Wykonywanie pomiarów parametrów transmisyjnych”DKxVl9WycFilm instruktażowy „Wykonywanie pomiarów parametrów transmisyjnych”

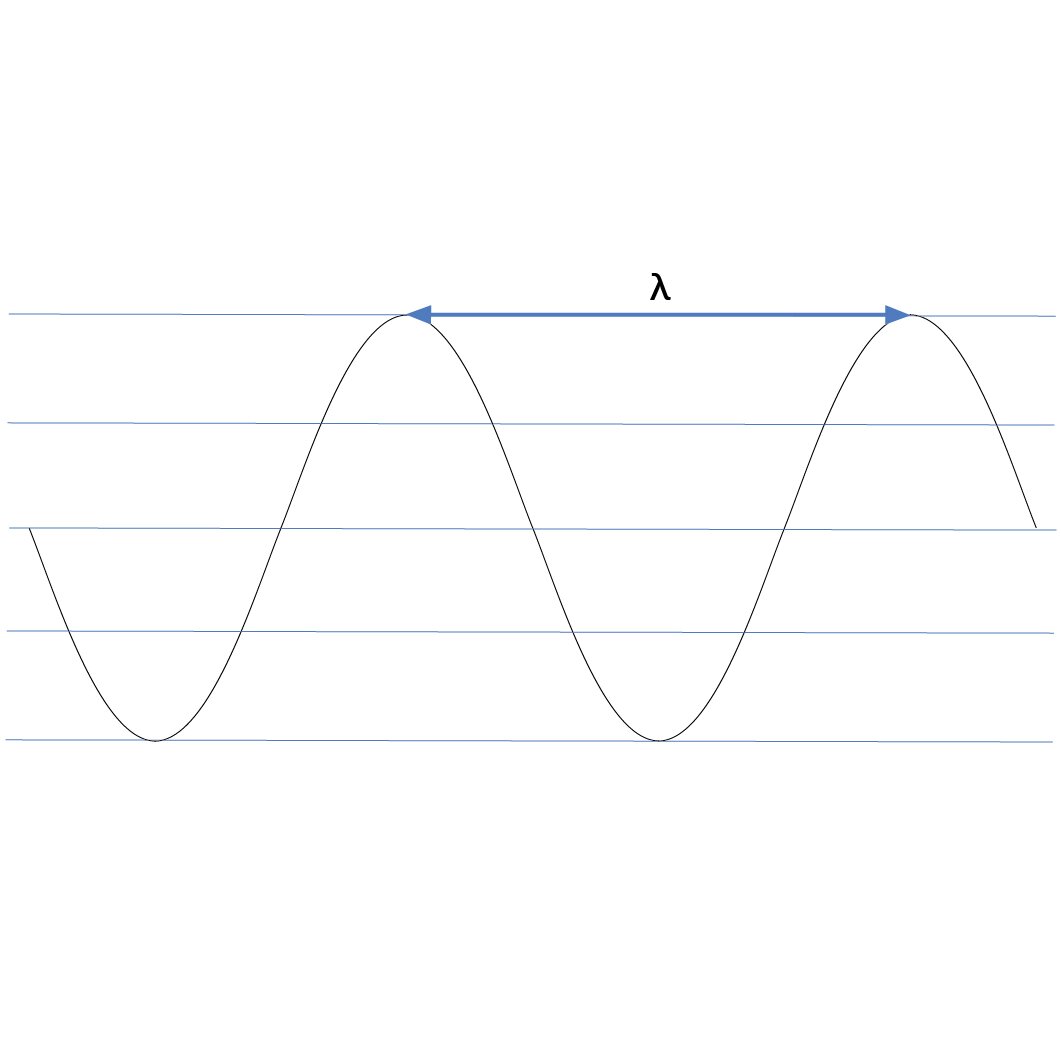

odległość pomiędzy dwoma powtarzającymi się elementami fali. Promieniowanie optyczne jest przedstawiane jako fala elektromagnetyczna. Fale o wszystkich długościach stają się widmem promieniowania, zaś wydzielone długości tworzą zakres

R1lK3kP2uMnDE

Ilustracja przedstawia parabole opisane na pięciu poziomych liniach, umiejscowionych od siebie w równych odstępach. Fragment pierwszej od góry linii, od wierzchołka paraboli do drugiej paraboli opisany jest jako lambda.

• Galeria zdjęć „Przyrządy do pomiaru tłumienia”DqOL0ir1VGaleria zdjęć „Przyrządy do pomiaru tłumienia”

• Film instruktażowy „Wykonywanie pomiarów parametrów transmisyjnych”DKxVl9WycFilm instruktażowy „Wykonywanie pomiarów parametrów transmisyjnych”

protokół wykorzystywany w transmisji asynchronicznej; pozwala na wysyłanie i odbieranie sygnałów za pośrednictwem jednego kanału. Full‑duplex (FDX) oznacza jednoczesną komunikację w obu kierunkach. Half‑duplex (HDX) to naprzemienna komunikacja w obu kierunkach

• Galeria zdjęć „Przyrządy do pomiaru tłumienia”DqOL0ir1VGaleria zdjęć „Przyrządy do pomiaru tłumienia”

technika falowego zwielokrotnienia przepustowości łącza światłowodowego, uzyskiwana za pomocą równoległych, równoczesnych i jednocześnie niezależnych transmisji promieni optycznych (ich fale mają zróżnicowaną długość w pojedynczym włóknie światłowodowym). Za DWDM uważa się co najmniej pięciokrotne zwielokrotnienie fal w jednym oknie światłowodu. W przypadku mniej niż czterech kanałów systemowi przypisuje się nazwę WDM

zjawisko polegające na tym, że impuls niesiony przez falę elektromagnetyczną rozchodzącą się w ośrodku ulega degradacji (wydłużeniu, rozmyciu), ponieważ różne składowe fali (różniące się częstotliwościami lub wektorami falowymi) rozchodzą się z różnymi prędkościami. To ogranicza maksymalną częstotliwość sygnału przesyłanego przez falowód. Różnice prędkości poruszania się fal sprawiają, że fale wysłane jednocześnie docierają do odbiornika w różnym czasie. Na wyjściu pojawia się więc szerszy impuls, a jego długość rośnie ze wzrostem długości światłowodu

• Film instruktażowy „Wykonywanie pomiarów parametrów transmisyjnych”DKxVl9WycFilm instruktażowy „Wykonywanie pomiarów parametrów transmisyjnych”

zależność efektywnego współczynnika załamania od częstotliwości, częściowo będąca wynikiem wędrowania wiązki przez płaszcz światłowodu. Prędkość rozchodzenia się jest uzależniona od właściwości materiałowych płaszcza

• Film instruktażowy „Wykonywanie pomiarów parametrów transmisyjnych”DKxVl9WycFilm instruktażowy „Wykonywanie pomiarów parametrów transmisyjnych”

zależność wynikająca ze zmiany współczynnika załamania szkła kwarcowego w funkcji długości fali. Ze względu na to, że nie istnieje ściśle monochromatyczne źródło światła, każdy impuls światła składa się z grupy rozproszonych częstotliwości optycznych, rozchodzących się z różną prędkością, a mod docierający po przebyciu fragmentu włókna, jest rozmyty w czasie

• Film instruktażowy „Wykonywanie pomiarów parametrów transmisyjnych”DKxVl9WycFilm instruktażowy „Wykonywanie pomiarów parametrów transmisyjnych”

zależność charakterystyczna dla światłowodów wielomodowych. Rozmycie sygnału wysłanego przez nadajnik spowodowane jest różnicami prędkości rozchodzenia się poszczególnych modów. Części sygnału wysłane w tym samym momencie, związane z różnymi modami, docierają do odbiornika w różnym czasie. Z powodu tych opóźnień zmniejsza się prędkość lub zasięg transmisji, ponieważ zbyt szybko powtarzane impulsy mogą na siebie zachodzić

• Film instruktażowy „Wykonywanie pomiarów parametrów transmisyjnych”DKxVl9WycFilm instruktażowy „Wykonywanie pomiarów parametrów transmisyjnych”

sztywny walec wykonany zazwyczaj ze spieku ceramicznego, z umieszczonym wewnątrz włóknem optycznym. Dokładność wykonania (centryczność i wielkość otworu na włókno światłowodowe) wpływa na jakość całego złącza optycznego (ferrula to jego element). W przypadku sieci teletransmisyjnych stosuje się złącza z ferrulami o średnicach 1,25 mm (np. złącza LC, MU) albo 2,5 mm (np. SC, ST, FC). Średnice otworów wewnętrznych ferrul to 125 do 126 μmum dla światłowodów SM oraz 127 μmum dla światłowodów MM

• Galeria zdjęć „Przyrządy do pomiaru tłumienia”DqOL0ir1VGaleria zdjęć „Przyrządy do pomiaru tłumienia”

• Film instruktażowy „Wykonywanie pomiarów parametrów transmisyjnych”DKxVl9WycFilm instruktażowy „Wykonywanie pomiarów parametrów transmisyjnych”

najnowszy wariant pasywnej sieci optycznej PON, opisany przez standard ITU‑T G.984.x., pozwalający na uzyskiwanie prędkości rzędu 2488 Mb/s (od jednostki OLT do ONT) oraz 1244 Mb/s (od ONT do OLT). Sieci GPON dostarcza się na wiele sposobów, za pomocą różnych odmian infrastruktury optycznej FTTx – Fiber to the X, czyli światłowód do X. Cztery podstawowe warianty to:

• FTTH – Fiber to the Home (światłowód do domu);

• FTTF – Fiber to the Flat (światłowód do mieszkania);

• FTTB – Fiber to the Building (światłowód do budynku);

• FTTC / FTTO – Fiber to the Curb (światłowód dla biurowców i ich otoczenia)

• Fiber to the Office (światłowód dla obiektów firmowych)

(Źródło: Microsoft)

jeden z parametrów kabla koncentrycznego; rodzaj oporu elektrycznego wyrażony w Ωomega (omach). Impedancja to wielkość opisująca stosunek napięcia do prądu w dowolnym miejscu kabla. Jest to możliwe, gdy nie występują żadne odbicia, a kabel został w pełni dopasowany. Impedancja falowa kabla powinna więc być równa impedancji wyjściowej nadajnika i wejściowej odbiornika. Niezmiernie ważne jest dopasowanie złącz występujących w różnych impedancjach

rodzaj kabla elektrycznego; wewnętrzna izolowana żyła jest otoczona miedzianym lub aluminiowym oplotem (tzw. ekranem), całość osłania rurka z miękkiego tworzywa sztucznego. Oprócz łączenia komputerów kabel wykorzystywany jest w instalacjach antenowych (telewizor, radio) i w instalacjach telewizji kablowej. Umożliwia przesyłanie danych z prędkością do 10 Mbps. Stosowany do łączenia komputerów w sieciach, stanowi lepszą ochronę przed zakłóceniami niż np. skrętka nieekranowana

• Galeria zdjęć „Przyrządy do pomiaru tłumienia”DqOL0ir1VGaleria zdjęć „Przyrządy do pomiaru tłumienia”

stosowane w technice radiokomunikacyjnej (np. CB radia) oraz w przesyłaniu danych drogą radiową (np. WLAN 2,4 GHz). Kable koncentryczne o impedancji 50 Ωomega wykorzystywano również w sieciach komputerowych, jednak wyparły je kable typu UTP i FTP, potocznie zwane skrętką

• Galeria zdjęć „Przyrządy do pomiaru tłumienia”DqOL0ir1VGaleria zdjęć „Przyrządy do pomiaru tłumienia”

stosowane przede wszystkim w technice telewizyjnej (m.in. w telewizji przemysłowej). Używane jako kable antenowe do wszystkich systemów odbioru telewizji

• Galeria zdjęć „Przyrządy do pomiaru tłumienia”DqOL0ir1VGaleria zdjęć „Przyrządy do pomiaru tłumienia”

przewód wykonany z włókna szklanego i tworzyw sztucznych, zawierający jedno lub więcej włókien szklanych prowadzących impulsy światła. W telekomunikacji wykorzystuje się zazwyczaj światło podczerwone. Kable wykonane z włókien szklanych są odporne na zakłócenia elektromagnetyczne i mają dużą przepustowość. Przy ich użyciu możliwe jest osiągnięcie szybkości przesyłania do 100 Gb/s, a najszybsze systemy światłowodowe mogą prowadzić sygnał rzędu kilku Tb/s (patrz również światłowódświatłowódświatłowód)

• Galeria zdjęć „Przyrządy do pomiaru tłumienia”DqOL0ir1VGaleria zdjęć „Przyrządy do pomiaru tłumienia”

włókna światłowodowe mogą być w różny sposób usytuowane w konstrukcji kabla. Konstrukcja:

• luźnej tuby – pokrycie wtórne światłowodu, mające kształt elastycznej rurki wypełnionej żelem higroskopijnym, jest luźne – włókno ma duży stopień swobody. Typowa średnica takiego włókna wynosi 250 μmum;

• ścisłej tuby – pokrycie wtórne światłowodu przylega ściśle do pokrycia pierwotnego (lakieru). Średnica takiego włókna wynosi zazwyczaj 900 μmum

urządzenie spinające podsieci, pracujące w różnych standardach (łącza fizyczne), takich jak sieć miedziana oraz światłowodowa

rozkład pola elektromagnetycznego (fali świetlnej) odpowiadający danemu kątowi rozchodzenia się fal wewnątrz włókna optycznego. Potocznie: liczba „dróg”, którymi biegnie światło wewnątrz włókna

• Galeria zdjęć „Przyrządy do pomiaru tłumienia”DqOL0ir1VGaleria zdjęć „Przyrządy do pomiaru tłumienia”

przesłuch zbliżny, czyli NEXT (near end crosstalk) – zakłócenie generowane w parze kabli na skutek transmisji sygnału w sąsiedniej parze. NEXT jest stosunkiem amplitudy napięcia testowego do napięcia wyindukowanego w sąsiedniej parze

• Film instruktażowy „Wykonywanie pomiarów parametrów transmisyjnych”DKxVl9WycFilm instruktażowy „Wykonywanie pomiarów parametrów transmisyjnych”

zjawisko odbicia sygnału w przypadku niedopasowania impedancji, w praktyce jest wykorzystywane do wykrywania nieciągłości linii

• Film instruktażowy „Wykonywanie pomiarów parametrów transmisyjnych”DKxVl9WycFilm instruktażowy „Wykonywanie pomiarów parametrów transmisyjnych”

występujące w paśmie częstotliwości z zakresu fal optycznych – miejsca w charakterystyce, w których tłumienie fal jest niższe niż w innych punktach. Charakterystyczne dla długości fal 850 nm i 1300 nm dla światłowodów wielomodowych oraz 1310 nm i 1550 nm dla światłowodów jednomodowych. Coraz bardziej popularne są także fale o długości 1625 nm.

• 850 nm – I okno transmisyjne,

• 1310 nm – II okno transmisyjne,

• 1550 nm – III okno transmisyjne,

• 1625 nm – IV okno transmisyjne

• Film instruktażowy „Wykonywanie pomiarów parametrów transmisyjnych”DKxVl9WycFilm instruktażowy „Wykonywanie pomiarów parametrów transmisyjnych”

zabezpieczenie przed zbyt niskim napięciem na liniach wyjściowych, które może negatywnie wpłynąć na stabilność zasilanych podzespołów

urządzenie agregujące sygnał w technologii światłowodowej FTTH przesyłany od i do ONT. Usytuowane w budynku centralowym lub sieci operatorskiej, ma od kilku do kilkudziesięciu portów, a każdy z nich wspiera do 64 urządzeń ONT

urządzenie złożone z miernika mocy optycznej oraz źródła światła (rodzaj multimetru), wykonujące pomiary dwupunktowe. Umożliwia certyfikację łączy stałych poprzez odniesienie wyników pomiaru do wartości granicznych określonych przez normy

• Film instruktażowy „Wykonywanie pomiarów parametrów transmisyjnych”DKxVl9WycFilm instruktażowy „Wykonywanie pomiarów parametrów transmisyjnych”

zasilany z gniazdka elektrycznego przetwornik optyczno‑elektryczny stanowiący zakończenie sieci światłowodowej w technologii FTTH

urządzenie końcowe sieci optycznej w lokalnym punkcie dystrybucyjnym, urządzenie abonenckie, odpowiedzialne za dostarczanie usług operatora

reflektometr optyczny, przeznaczony do badania torów światłowodowych

• Film instruktażowy „Wykonywanie pomiarów parametrów transmisyjnych”DKxVl9WycFilm instruktażowy „Wykonywanie pomiarów parametrów transmisyjnych”

odcinek kabla obustronnie zakończony złączami światłowodowymi, służy do przełączania torów optycznych w przełącznicach lub przyłączania urządzeń transmisyjnych

• Galeria zdjęć „Przyrządy do pomiaru tłumienia”DqOL0ir1VGaleria zdjęć „Przyrządy do pomiaru tłumienia”

• Film instruktażowy „Wykonywanie pomiarów parametrów transmisyjnych”DKxVl9WycFilm instruktażowy „Wykonywanie pomiarów parametrów transmisyjnych”

odcinek kabla zakończony z jednej strony złączem światłowodowym, wykorzystywany przy spawaniu z kablem liniowym wewnątrz przełącznic światłowodowych, muf i modułów kasetowych.

• Galeria zdjęć „Przyrządy do pomiaru tłumienia”DqOL0ir1VGaleria zdjęć „Przyrządy do pomiaru tłumienia”

sieć optyczna należąca do grupy sieci FTTx, w której, jako medium przekazywania danych, wykorzystuje się światłowód jednomodowy. Sygnał jest rozdzielany przez tzw. pasywne (niewymagające zasilania) splitery optyczne, czyli pasywne urządzenia rozdzielające, które rozmieszczone są w różnych miejscach sieci PON. Sieć ta może najczęściej przyjmować postać drzewa lub magistrali. Zastosowanie urządzeń aktywnych (czyli wymagających jakiegoś rodzaju zasilania) jest przewidziane tylko w końcowych i początkowych węzłach sieci

rozchodzenie się sygnału w przestrzeni w ruchu falowym z prędkością charakterystyczną dla danego ośrodka, zależne zarówno od właściwości samego sygnału, jak i warunków panujących w środowisku. Pomiary propagacji sygnału wykonuje się w celu wyznaczenia najlepszych miejsc do instalacji bezprzewodowych punktów dostępowych na podstawie stopnia natężenia sygnału bezprzewodowej sieci

• Film instruktażowy „Wykonywanie pomiarów parametrów transmisyjnych”DKxVl9WycFilm instruktażowy „Wykonywanie pomiarów parametrów transmisyjnych”

rozwinięcie parametru NEXT, które uwzględnia zakłócanie się par w kablu czteroparowym. Jeśli w systemie są więcej niż dwie pary kabli, mogą pojawić się zakłócenia od wielu par

• Film instruktażowy „Wykonywanie pomiarów parametrów transmisyjnych”DKxVl9WycFilm instruktażowy „Wykonywanie pomiarów parametrów transmisyjnych”

współczynnik odbicia światła; stosunek mocy wiązki odbitej do mocy padającej na granicę dwóch ośrodków o różnych współczynnikach załamania wyrażony w decybelach ze znakiem ujemnym

• Film instruktażowy „Wykonywanie pomiarów parametrów transmisyjnych”DKxVl9WycFilm instruktażowy „Wykonywanie pomiarów parametrów transmisyjnych”

wykres obrazujący moc sygnału optycznego w danym trakcie optycznym. Przedstawia zdarzenia występujące w całej badanej linii oraz ich parametry transmisyjne (tłumienie oraz reflektancja)

• Film instruktażowy „Wykonywanie pomiarów parametrów transmisyjnych”DKxVl9WycFilm instruktażowy „Wykonywanie pomiarów parametrów transmisyjnych”

kabel sygnałowy do przesyłania informacji; aby eliminować wpływ zakłóceń elektromagnetycznych oraz zakłóceń wzajemnych (tzw. przesłuchów), skrętka zbudowana jest z jednej lub kilku par żył skręconych ze sobą. Skręcenie to zawęża pasmo transmisyjne

• Galeria zdjęć „Przyrządy do pomiaru tłumienia”DqOL0ir1VGaleria zdjęć „Przyrządy do pomiaru tłumienia”

• Film instruktażowy „Wykonywanie pomiarów parametrów transmisyjnych”DKxVl9WycFilm instruktażowy „Wykonywanie pomiarów parametrów transmisyjnych”

odległość od początku impulsu do miejsca, w którym moc wstecznie rozproszona opadnie o 1,5 dB. Impulsy emitowane przez laser powinny mieć dużą moc, zaś detektor jak największą czułość, aby można było mierzyć możliwie najdokładniej i jak najdłuższe odcinki światłowodu. Największego sygnału promieniowania wstecznego nie wywołuje samo włókno, lecz wszelkie przerwy ciągłości światłowodu powodujące odbicie Fresnela. Złącze na płycie czołowej oraz rozdzielacz wiązki już na samym początku doprowadzają do odbicia części impulsu testującego, to zaś może powodować wprowadzenie w stan nasycenia toru odbiorczego (patrz również tłumienie spawu, tłumienie złączkitłumienie spawu, tłumienie złączkitłumienie spawu, tłumienie złączki)

• Galeria zdjęć „Przyrządy do pomiaru tłumienia”DqOL0ir1VGaleria zdjęć „Przyrządy do pomiaru tłumienia”

• Film instruktażowy „Wykonywanie pomiarów parametrów transmisyjnych”DKxVl9WycFilm instruktażowy „Wykonywanie pomiarów parametrów transmisyjnych”

przezroczysta, zamknięta struktura z włókna szklanego, która służy do przesyłu światła jako nośnika informacji; element transmisyjny w postaci włókna optycznego pozwala na transmisję fali świetlnej. Złożony z rdzenia (o średnicach: 5–11 μmum dla światłowodu jednomodowego, 50 lub 62,5 μmum dla wielomodowego), płaszcza (średnica 125 μmum) i buforu (250 μmum) lub ścisłej tuby (900 μmum)

• Galeria zdjęć „Przyrządy do pomiaru tłumienia”DqOL0ir1VGaleria zdjęć „Przyrządy do pomiaru tłumienia”

• Film instruktażowy „Wykonywanie pomiarów parametrów transmisyjnych”DKxVl9WycFilm instruktażowy „Wykonywanie pomiarów parametrów transmisyjnych”

światłowód, który przenosi tylko jeden mod światłowodowy. Cechą i jednocześnie zaletą tego typu światłowodu jest niska tłumienność na kilometr, dzięki czemu umożliwia transmisję sygnału na duże odległości bez potrzeby regeneracji

• Galeria zdjęć „Przyrządy do pomiaru tłumienia”DqOL0ir1VGaleria zdjęć „Przyrządy do pomiaru tłumienia”

światłowód, który przenosi wiele modów światłowodowych. Jego wadą jest większa niż dla włókien SM tłumienność, zaletą – możliwość transmisji sygnału emitowanego przez urządzenia zaopatrzone w tanie nadajniki

• Galeria zdjęć „Przyrządy do pomiaru tłumienia”DqOL0ir1VGaleria zdjęć „Przyrządy do pomiaru tłumienia”

forma rejestracji wyników pomiaru zdarzeń występujących wzdłuż badanego toru światłowodowego

• Film instruktażowy „Wykonywanie pomiarów parametrów transmisyjnych”DKxVl9WycFilm instruktażowy „Wykonywanie pomiarów parametrów transmisyjnych”

reflektometr impulsowy, służy do lokalizowania usterek lub przerw w miedzianych kablach energetycznych, telekomunikacyjnych i teletechnicznych

• Galeria zdjęć „Przyrządy do pomiaru tłumienia”DqOL0ir1VGaleria zdjęć „Przyrządy do pomiaru tłumienia”

jedna z podstawowych cech światłowodu spowodowana przez straty mocy optycznej wynikające z niedoskonałości falowodu. W światłowodzie rzeczywistym pojawia się absorpcja (pochłanianie energii przez materiał światłowodu) oraz rozpraszanie energii wskutek fluktuacji gęstości i współczynnika załamania szkła (tzw. rozpraszanie Rayleigha). Podczas instalacji i użytkowania światłowodów występują ponadto dodatkowe składniki tłumienia (np. mikropęknięcia, zgięcia)

• Galeria zdjęć „Przyrządy do pomiaru tłumienia”DqOL0ir1VGaleria zdjęć „Przyrządy do pomiaru tłumienia”

• Film instruktażowy „Wykonywanie pomiarów parametrów transmisyjnych”DKxVl9WycFilm instruktażowy „Wykonywanie pomiarów parametrów transmisyjnych”

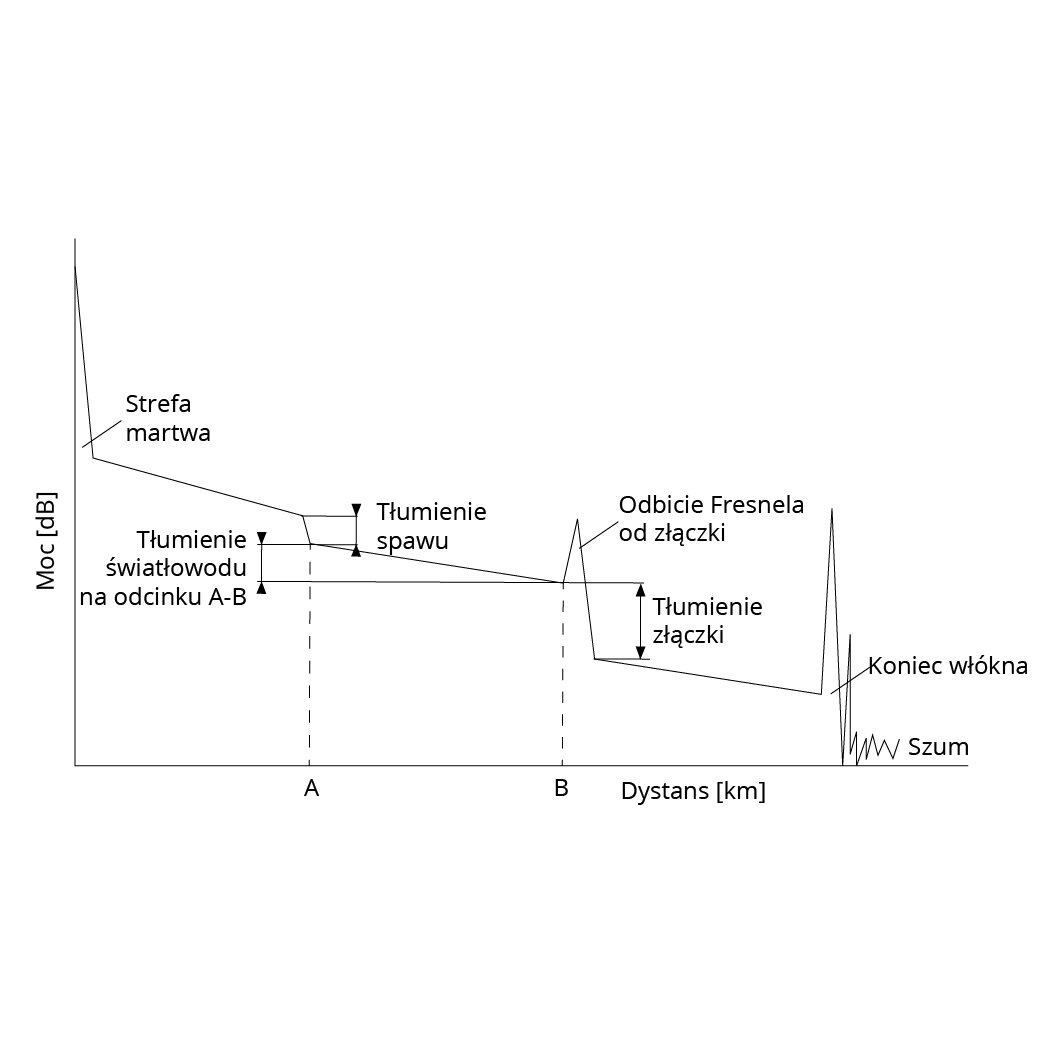

typowy wykres reflektometryczny (zob. rysunek poniżej). Na początku traktu następuje zazwyczaj silne odbicie początkowe (strefa martwa) od złącza reflektometru ze światłowodem. Widać ponadto spaw (brak odbicia), złącze (odbicie), silne odbicie od końca światłowodu, a następnie znaczny spadek mocy odbieranej (patrz również strefa martwastrefa martwastrefa martwa)

R16vKn0BP9q8S

Grafika przedstawia wykres. Oś igrek opisana jest jako Moc otwarcie nawiasu de be zamknięcie nawiasu. Oś iks jako dystans w kilometrach. Na osi iks opisane są dwie wartości nazwane A oraz B. Punkt A oddalony jest od osi o taką samą odległość jak punkt Be od punktu A. Krzywa ciągnie się od góry osi igrek w dół do jej dwóch trzecich wysokości, nie przesuwając się daleko na osi iks. Przestrzeń określona prostą oraz osią nazwana jest strefą martwą. Następnie opada pod dużo mniejszym kątem aż do wysokości punktu A. Po prawej stronie ciągną się dwa krótkie odcinki określające wysokość linii pociągniętej w dół względem osi igrek. Odległość ta opisane jest jako Tłumienie spawu. Od punktu A do opadającej linii poprowadzona jest linia przerywana. Od ich złączenia poprowadzony jest w lewo krótki odcinek połączony z odcinkiem poprowadzonym od przecięcia przerywanej linii poprowadzonej od punktu B oraz głównej linii wykresu prowadzonej w dół po skosie wzdłuż osi iks. Zaznaczona odległość między dwoma równoległymi liniami poprowadzonymi w lewo opisana jest jako: Tłumienie światłowodu na odcinku A myślnik Be. Główna linia po zetknięciu z przerywaną linią, poprowadzoną od punktu Be biegnie po skosie do góry, po czym pod podobnym kątem opada. Ten nagły skok i opadnięcie opisane jest jako Odbicie Fresnela od złączki. Od dolej linii określającej tłumienie światłowodu na odcinku A myślnik B pociągnięta jest pozioma linia - stanowi ona górne ograniczenie obszaru opisanego jako tłumienie złączki. Dolną granicę tłumienia określa linia pociągnięta od opadniętej krzywej głównej. Główna linia biegnie pod małym kątem ukośnie do osi iks, do momentu opisanego jako koniec włókna. Potem następują agresywne skoki i opadnięcia krzywej, w końcu coraz mniejsze. Koniec krzywej opisany jest jako szum i kończy się, na końcu osi iks z niewielką mocą.

• Galeria zdjęć „Przyrządy do pomiaru tłumienia”DqOL0ir1VGaleria zdjęć „Przyrządy do pomiaru tłumienia”

• Film instruktażowy „Wykonywanie pomiarów parametrów transmisyjnych”DKxVl9WycFilm instruktażowy „Wykonywanie pomiarów parametrów transmisyjnych”

wartość wyrażana w dB/km, oznacza stratę mocy sygnału na jednostkę długości, potocznie: strata sygnału w kablu. Tłumienność jednostkowa ma związek z właściwościami materiałowymi: strukturą krystaliczną, jakością wykonania włókna. Zjawisko to wynika z absorpcji i rozproszenia, jest zależne od długości fali nośnej

• Film instruktażowy „Wykonywanie pomiarów parametrów transmisyjnych”DKxVl9WycFilm instruktażowy „Wykonywanie pomiarów parametrów transmisyjnych”

sposób tworzenia sieci na określonym obszarze, tzw. mapa okablowania, np. topologia gwiazdy

• Film instruktażowy „Wykonywanie pomiarów parametrów transmisyjnych”DKxVl9WycFilm instruktażowy „Wykonywanie pomiarów parametrów transmisyjnych”

rodzaj transmisji, w której urządzenie odbiorcze przyjmuje dane nie w taktach swojego zegara, lecz w chwilach uzależnionych od nadejścia specjalnych bitów sterujących. Wadą transmisji asynchronicznej jest ograniczanie wiadomości do jednego znaku i niska wydajność

• Film instruktażowy „Wykonywanie pomiarów parametrów transmisyjnych”DKxVl9WycFilm instruktażowy „Wykonywanie pomiarów parametrów transmisyjnych”

równoczesne przesyłanie grupy bitów przez jeden port komunikacyjny komputera (najczęściej: port równoległy LPT). Dla każdego bitu przeznaczony jest osobny przewód. W mikrokomputerach transmisja równoległa odpowiada transmisji 1 bajta (8 bitów)

• Film instruktażowy „Wykonywanie pomiarów parametrów transmisyjnych”DKxVl9WycFilm instruktażowy „Wykonywanie pomiarów parametrów transmisyjnych”

rodzaj transmisji, w której urządzenie odbiorcze przyjmuje strumień danych w taktach swojego zegara, który okresowo dostraja się do zegara nadawcy specjalną sekwencją bitów synchronizacji

• Film instruktażowy „Wykonywanie pomiarów parametrów transmisyjnych”DKxVl9WycFilm instruktażowy „Wykonywanie pomiarów parametrów transmisyjnych”

przesyłanie danych w bezpośredniej komunikacji, jako pojedyncze bity wysyłane jeden po drugim oraz tzw. bloki, czyli bit startu, bit stopu i znaki kontrolne. Zarówno w komunikacji, jak i w przesyłaniu danych transmisja ta zakłada przekaz informacji bit po bicie za pośrednictwem pojedynczej linii, np. modem – modem

• Film instruktażowy „Wykonywanie pomiarów parametrów transmisyjnych”DKxVl9WycFilm instruktażowy „Wykonywanie pomiarów parametrów transmisyjnych”

podział ze względu na kształt rdzenia obejmuje światłowody płaskie (np. paskowe i dwójłomne, czyli kształtowe) oraz cylindryczne. Podział ze względu na materiał, z którego je wykonano, uwzględnia światłowody szklane, z tworzywa sztucznego i cieczowe. Podział z uwagi na rozkład współczynnika załamania światła obejmuje światłowody gradientowe i skokowe. Podział ze względu na liczbę prowadzonych modów uwzględnia światłowody jednomodowe oraz wielomodowe

skrętka nieekranowana, rodzaj kabla używanego w sieciach komputerowych

• Galeria zdjęć „Przyrządy do pomiaru tłumienia”DqOL0ir1VGaleria zdjęć „Przyrządy do pomiaru tłumienia”

nazwa lasera i nowoczesnej technologii wytwarzania elementów elektrycznych oraz optycznych, które można integrować hybrydowo

technologia Digital Subscriber Line (DSL, cyfrowa linia abonencka) umożliwiająca transmisję danych przez dwużyłowy kabel miedziany

optyczny zmiennik tłumienności umożliwiający precyzyjne sterowanie tłumieniem łączy, najczęściej programowalny (pVOA) i zdalnie sterowany. Najnowsze pVOA mają cienkowarstwowe filtry sterowane silnikiem krokowym

technologia jednoczesnego i niezależnego przesyłania informacji jednym włóknem światłowodowym na 2–4 różnych częstotliwościach fal świetlnych. Gęstsze zwielokrotnianie – powyżej 4 i nie więcej niż 100 fal w jednym oknie – nazywa się DWDM, a powyżej 100 – UDWDM

zbiorcze określenie wszystkich technologii cyfrowych linii abonenckich, używających wielu schematów modulacji do pakowania danych na przewody miedziane. Pierwszy „x” w nazwie to zamiennik litery początkowej, pod jaką występuje dana specyfikacja. W jej skład wchodzą następujące technologie:

• ADSL (ang. Asymmetric DSL) – asymetryczna cyfrowa linia subskrybencka, która do przesyłania danych wykorzystuje tradycyjne łącze miedziane linii telefonicznej, co umożliwia niezwykle szybkie połączenie z internetem (ADSL określana jest też jako cyfrowa linia telefoniczna);

• HDSL (ang. High Data Rate DSL) – szybka cyfrowa pętla abonencka, stosowana głównie w Europie (m.in. w Polsce). Umożliwia połączenie z siecią z prędkością 2 Mb/s w obydwu kierunkach;

• SDSL (ang. Single‑Line DiSL) – pojedynczy HDSL, znacznie wolniejszy;

• CDSL (określana też z ang. jako Lite DSL lub G.Lite*) – nie wykorzystuje szerokich pasm, w konsekwencji jej przesył jest wolniejszy;

• RADSL (ang. Rate Adaptive DSL) – najnowsza wersja ADSL umożliwiająca automatyczne dopasowanie się współpracujących modemów do lokalnych warunków; pozostaje w fazie badań laboratoryjnych;

• VDSL (ang. Very High DSL) – bardzo szybkie rozwinięcie ADSL, działające jedynie na bardzo krótkich odcinkach (przeciętnie do 1 km);

• IDSL (Internet DSL) – cyfrowa internetowa linia abonencka; cyfrowa usługa komunikacyjna o bardzo dużej prędkości

• Film instruktażowy „Wykonywanie pomiarów parametrów transmisyjnych”DKxVl9WycFilm instruktażowy „Wykonywanie pomiarów parametrów transmisyjnych”

złącze zatrzaskowe typu push‑pull z ferrulą 1,25 mm, służy do połączenia dwóch urządzeń. Struktura włókna światłowodowego LC (Lucent Connector) jest siłą napędową. Szeroko stosowane w jedno- i wielomodowych sieciach światłowodowych. Przykładowe zastosowanie: LAN, CATV, FTTx

złącza typu PC (ang. Physical Contac ) są zakończone lekko zaokrąglonym płaskim czołem, prostopadłym do osi złącza. Osiągana reflektancja nie przekracza -40 dB. Złącza te oznacza się zwykle kolorem niebieskim albo beżowym. Czoło złączy typu APC (ang. Angled Physical Contact) ustawione jest pod kątem 8 stopni wobec płaszczyzny prostopadłej do osi złącza. Dzięki temu reflektancja złącza osiąga znaczne lepszą, wyższą wartość: do -70 dB. Złącza tego typu oznacza się najczęściej kolorem zielonym

• Galeria zdjęć „Przyrządy do pomiaru tłumienia”DqOL0ir1VGaleria zdjęć „Przyrządy do pomiaru tłumienia”

amerykański standard modularnego wtyku telefonicznego dla linii komutowanych, stosowanego w modemach, kartach sieciowych oraz w telefonach stacjonarnych. Urządzenie wyposażone w to złącze można dzięki niemu podłączyć do linii telefonicznej, połączyć z aparatem telefonicznym albo z modemem

• Galeria zdjęć „Przyrządy do pomiaru tłumienia”DqOL0ir1VGaleria zdjęć „Przyrządy do pomiaru tłumienia”

amerykański standard wtyku telefonicznego dla linii dzierżawczych, przystosowany do kabla TP; najczęściej spotykany typ złącza używanego do budowy sieci lokalnych. Najpopularniejszym złączem RJ45 jest wtyk typu 8P8C (8 Position 8 Contact), czyli złącze z miejscem na 8 styków i 8 fizycznych styków możliwych do wykorzystania. Dla porównania: złącze 8P4C wygląda niemal identycznie z tą różnicą, że chociaż ma miejsce na 8 styków, fizycznie ma ich tylko 4

• Galeria zdjęć „Przyrządy do pomiaru tłumienia”DqOL0ir1VGaleria zdjęć „Przyrządy do pomiaru tłumienia”

typ złączy światłowodowych, w którym czoła wypolerowanych ferruli stykają się pod niewielkim kątem (8 stopni). W złączu APC światło nie powraca do źródła, lecz jest pochłaniane przez płaszcz włókna. Tłumienie zwrotne złącza APC wynosiło -60 dB lub więcej. Rodzaj szlifu ferruli sygnalizuje kod barwny złączki: niebieski – PC‑UPC, czarny – FC/PC‑UPC, zielony – APC. Złączek APC używa się w systemach wrażliwych na straty zwrotne

typ złączy światłowodowych, w którym wypolerowane włókna światłowodowe stykają się powierzchniami czołowymi. W złączkach UPC światło odbijane jest prosto w kierunku źródła światła. Standardy zalecają, aby tłumienie zwrotne złącza UPC wynosiło -50 dB lub więcej. Rodzaj szlifu ferruli sygnalizuje kod barwny złączki: niebieski – PC‑UPC, czarny – FC/PC‑UPC, zielony – APC. Złącza UPC stosuje się w aplikacjach, w których ważne jest obniżenie kosztów i prostota, a nie wydajność optyczna

Część nadajnika połączona z wejściem światłowodu. Do znanych źródeł, spełniających potrzeby różnych transmisji, należą diody, diody laserowe, systemy solitonowe. Każde źródło musi być poddane procesowi modulacji, w którym dodawana jest informacja z wejściowego interfejsu nadajnika. Tę informację odtworzy odbiornik optyczny.
