Budowa kabla koncentrycznego
WIZUALIZACJA 3D
Spis treści
Budowa kabla koncentrycznegoBudowa kabla koncentrycznego
Przykładowe kable koncentryczne – budowa i parametryPrzykładowe kable koncentryczne – budowa i parametry
1. Budowa kabla koncentrycznego
Nagranie jest tożsame z treścią poniżej.
Kabel koncentryczny jest wykorzystywany do transmisji sygnałów zmiennych małej mocy. Jego działanie opiera się na wykorzystaniu różnicy potencjałów, która powstaje między żyłą wewnętrzną i ekranem. Stosuje się go powszechnie w instalacjach antenowych, telewizji kablowej, przemysłowej czy do instalacji anten satelitarnych. Sygnały są narażone na zakłócenia zewnętrzne (np. wyładowania atmosferyczne), które z kolei powodują zakłócenia statyczne. Kable koncentryczne zapobiegają utracie lub obniżeniu jakości sygnału i zakłóceniom przesyłu. Kabel ma szerokie pasmo przenoszenia, czyli może przesyłać sygnały w szerokim zakresie częstotliwości: od częstotliwości zerowej (prąd stały) do kilkunastu GHZ.
Konstrukcja kabla koncentrycznego pozwala zapobiegać indukowaniu się siły elektromotorycznej (SEM) od zewnętrznych pól elektromagnetycznych (EM). Dzięki temu, że wewnętrzna żyła jest otoczona ekranem, znacznie ogranicza się wpływ zewnętrznych zakłóceń EM na sygnał przewodzony wewnątrz kabla. Jest to istotne, zwłaszcza w przypadku przesyłania sygnałów o niskim poziomie szumu, gdy ochrona przed zakłóceniami jest kluczowa. Dzięki tej konstrukcji pole elektromagnetyczne generowane przez sygnał pozostaje ograniczone do wnętrza kabla, co minimalizuje wydostawanie się sygnału na zewnątrz. To sprawia, że kabel koncentryczny jest często wybierany do zastosowań, w których konieczna jest dokładność i ochrona sygnału, na przykład w transmisji telewizyjnej, radiowej i szerokopasmowej.

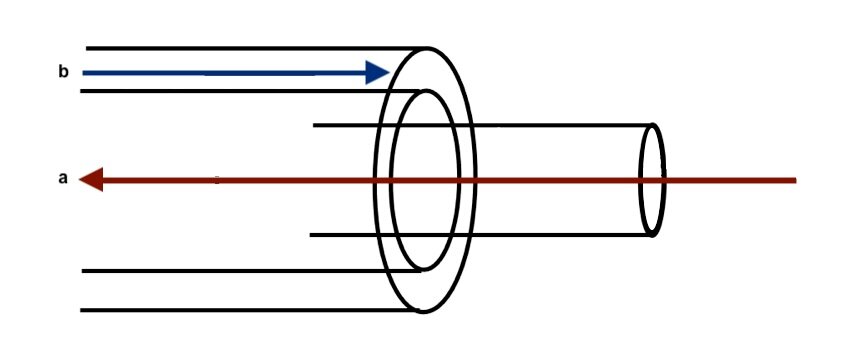

Przesyłanie sygnałów elektrycznych poprzez kabel koncentryczny przebiega przy użyciu dwóch przewodów. Żyła wewnętrzna jest przewodem doprowadzającym sygnał; ekran stanowi zaś przewód powrotny dla tego sygnału.
Działanie kabli koncentrycznych opiera się o zasadę różnicy potencjałów, która powstaje między dwoma metalowymi elementami: żyłą wewnętrzną (przewodem wewnętrznym) a żyłą zewnętrzną (oplotem). Jakość transmisji sygnału jest tym lepsza, im gęstszy jest oplot.
Gdy sygnał rozchodzi się wzdłuż linii transmisyjnej, pomiędzy zewnętrzną powierzchnią środkowego przewodnika a wewnętrzną powierzchnią ekranu powstaje pole elektromagnetyczne.
Na rysunku przedstawiony został kabel koncentryczny. Od zewnątrz widoczna jest warstwa izolacji kabla, wewnątrz znajduje się długi element przewodzący. Pomiędzy osłoną a przewodnikiem oznaczono pole elektryczne promieniowe za pomocą strzałek, a za pomocą okręgów pole magnetyczne.
Linie pola elektrycznego przebiegają promieniowo między przewodem wewnętrznym a zewnętrznym i charakteryzują się równomierną siłą wokół przekroju całego kabla. Natomiast linie pola magnetycznego są okrągłe i prostopadłe do długości kabla. W kablu z ekranem żadne pola elektryczne ani magnetyczne nie wychodzą poza przewód zewnętrzny, co zapobiega utratom i zmniejszeniu jakości sygnału.
Powrót do spisu treściPowrót do spisu treści
2. Przykładowe kable koncentryczne – budowa i parametry
Zasób interaktywny dostępny pod adresem https://zpe.gov.pl/a/D1Bz7HVek
Przewód koncentryczny eRGie myślnik pięćdziesiąt dziewięć be ukośnik u.
Na wizualizacji widoczny jest obracający się przewód w przekroju, którego przednia część to prążkowany, miedziany drut, wystający z kawałka białego tworzywa służącego do izolacji. Następnie widoczny jest oplot w postaci cienkich, miedzianych drucików oraz biała powłoka zewnętrzna, która chroni wszystkie warstwy.
Na modelu umieszczony jest znacznik z cyfrą jeden. Po kliknięciu w punktor pojawia się pole boczne, a na nim pasek odtwarzania z treścią tożsamą z tą poniżej:
Przewód koncentryczny eRGie myślnik pięćdziesiąt dziewięć be ukośnik u jest używany do transmisji sygnałów wysokiej częstotliwości w instalacjach anten telewizyjnych i telewizji przemysłowej. Może być układany bezpośrednio w ziemi i w kanalizacji kablowej.
Charakterystyka:
- materiał żyły - Ce u,
- izolacja wewnętrzna - Pe E (polietylen spiekany),
- oplot z miedzi,
- powłoka zewnętrzna Pe fał ce.
Na modelu umieszczony jest znacznik z cyfrą dwa. Po kliknięciu w punktor pojawia się pole boczne, a na nim pasek odtwarzania z treścią tożsamą z tą poniżej:
Parametry:
tłumienność: ok. 16,50 decybeli/100 m przy częstotliwości 200 megaherców
pasmo przenoszonych częstotliwości (f): od 0 megaherców do trzech GigaHerców
wymiary zewnętrzne: ok. 6,15 milimetra
wymiary żyły wewnętrznej: ok. 0,64 milimetra
wymiary żyły zewnętrznej: ok. 5,7milimetra
Przewód koncentryczny Pe Ce Ce sto trzynaście
Na wizualizacji widoczny jest obracający się przewód w przekroju, którego przednia część to prążkowany, miedziany drut, wystający z kawałka białego tworzywa służącego do izolacji. Jest on otoczony folią aluminiową, na której widoczny jest oplot cienkich, aluminiowych drucików oraz biała powłoka zewnętrzna, która chroni wszystkie warstwy.
Na modelu umieszczony jest znacznik z cyfrą jeden. Po kliknięciu w punktor pojawia się pole boczne, a na nim pasek odtwarzania z treścią tożsamą z tą poniżej: Przewód koncentryczny Pe Ce Ce sto trzynaście służy do instalacji zbiorczych długich odcinków instalacji, gdzie niezbędne jest niskie tłumienie. Wykorzystywany jest też w domowych instalacjach antenowych.
- materiał żyły - Ceu,
- izolacja - Pe E (polietylen spiekany),
- oplot + folia z Ael,
- powłoka zewnętrzna Pe fał ce.
Na modelu umieszczony jest znacznik z cyfrą jeden. Po kliknięciu w punktor pojawia się pole boczne, a na nim pasek odtwarzania z treścią tożsamą z tą poniżej:
Parametry:
tłumienność: 8,42 na 100 metrów przy częstotliwości 200 MegaHerców
pasmo przenoszonych częstotliwości (f): od pięciu MegaHerców do trzech GigaHerców
wymiary zewnętrzne: ok. 1,1 milimetra
wymiary żyły wewnętrznej: ok. 6,8 milimetra
wymiary żyły zewnętrznej: ok. 4,8 milimetra
Przewód koncentryczny eRGie sześć
Na wizualizacji widoczny jest obracający się przewód w przekroju, którego przednia część to prążkowany, miedziany drut, wystający z kawałka białego tworzywa służącego do izolacji. Jest on otoczony folią polietylenową, na której znajduje się warstwa folii aluminiowej, oraz biała powłoka zewnętrzna, która chroni wszystkie warstwy.
Na modelu umieszczony jest znacznik z cyfrą jeden. Po kliknięciu w punktor pojawia się pole boczne, a na nim pasek odtwarzania z treścią tożsamą z tą poniżej:
Przewód koncentryczny eRGie sześć służy do transmisji sygnałów wysokiej częstotliwości w instalacjach telewizji naziemnej, kablowej i satelitarnej.
- materiał żyły - Ceu,
- izolacja - PeE (polietylen solid),
- oplot + folia z A el,
- powłoka zewnętrzna Pe fał ce.
Na modelu umieszczony jest znacznik z cyfrą dwa. Po kliknięciu w punktor pojawia się pole boczne, a na nim pasek odtwarzania z treścią tożsamą z tą poniżej:
Parametry:
tłumienność: 8,7 decybela na 100 metrów przy częstotliwości 200 Megaherców
pasmo przenoszonych częstotliwości (f): od 0 Megaherców do trzech GigaHerców
wymiary zewnętrzne: ok 1,1 milimetra
wymiary żyły wewnętrznej: ok. 1,0 milimetr
wymiary żyły zewnętrznej: ok. 4,7 milimetra
Przewód koncentryczny igrek a eSpe siedemdziesiąt pięć z zasilaniem
Na wizualizacji widoczny jest obracający się przewód w przekroju, którego przednia część to prążkowany, miedziany drut, wystający z kawałka białego tworzywa służącego do izolacji, na której znajduje się folia politylenowa, a na niej warstwa folii aluminiowej, oraz biała powłoka zewnętrzna, chroniąca wszystkie warstwy. Pod przewodem umieszczone są żyły sterownicze, niebieska oraz brązowa. Zabezpiecza je również biała powłoka zewnętrzna.
Na modelu umieszczony jest znacznik z cyfrą jeden. Po kliknięciu w punktor pojawia się pole boczne, a na nim pasek odtwarzania z treścią tożsamą z tą poniżej:
Przewód koncentryczny igrek a eSpe siedemdziesiąt pięć służy do wykonywania odbiorczych instalacji satelitarnych i instalacji telewizji przemysłowej. Używany jest w przypadku, gdy instalacja wymaga dodatkowego zasilania.
- materiał żyły koncentrycznej - Ceu,
- izolacja żyły koncentrycznej - PeE (polietylen spiekany),
- oplot + folia z Ael,
- żyły sterownicze - Ceu (brązowa dodatnia, niebieska neutralna),
- izolacja żył sterowniczych - Pe E,
- powłoka zewnętrzna Pe fał ce.
Na modelu umieszczony jest znacznik z cyfrą dwa. Po kliknięciu w punktor pojawia się pole boczne, a na nim pasek odtwarzania z treścią tożsamą z tą poniżej:
Parametry:
tłumienność: 12,5 decybela na 100 metrów przy częstotliwości 200 Megaherców
pasmo przenoszonych częstotliwości (f): od pięciu Megaherców do trzech GigaHerców
wymiary zewnętrzne: ok. 4,7 milimetra
wymiary wewnętrzne żył przewodu sterującego: 2 x 0,75 milimetra
wymiary wewnętrzne żył przewodu koncentrycznego: 0,8 milimetra
wymiary żyły zewnętrznej przewodu koncentrycznego: ok. 3,7 milimetra
Przewód koncentryczny Ce O A iks sto
Na wizualizacji widoczny jest obracający się przewód w przekroju, którego przednia część to prążkowany, miedziany drut, wystający z kawałka białego tworzywa służącego do izolacji, na której znajduje się podwójna warstwa folii miedzianej, następnie oplot w postaci cienkich, miedzianych drucików oraz biała powłoka zewnętrzna, chroniąca wszystkie warstwy.
Na modelu umieszczony jest znacznik z cyfrą jeden. Po kliknięciu w punktor pojawia się pole boczne, a na nim pasek odtwarzania z treścią tożsamą z tą poniżej:
Przewód koncentryczny Ce O A iks sto jest stosowany w instalacjach antenowych i satelitarnych.
- materiał żyły - Ce u,
- izolacja - Pe E (polietylen spiekany),
- folia Ce u, oplot Ce u i jeszcze jedna warstwa folii Ce u,
- powłoka zewnętrzna Pe fał ce.
Na modelu umieszczony jest znacznik z cyfrą dwa. Po kliknięciu w punktor pojawia się pole boczne, a na nim pasek odtwarzania z treścią tożsamą z tą poniżej:
Parametry:
tłumienność: 9,5 decybela na 100 m przy częstotliwości 200 Megaherców
pasmo przenoszonych częstotliwości (f): od 0 Megaherców do trzech GigaHerców
wymiary zewnętrzne: ok 6,7 milimetra
wymiary żyły wewnętrznej: ok. 1,0 milimetr
wymiary żyły zewnętrznej: ok. 4,6 milimetra
