Montaż i demontaż elementów pneumatycznych i hydraulicznych w urządzeniach mechatronicznych
ELM.03. Montaż, uruchamianie i konserwacja urządzeń i systemów mechatronicznych – Mechatronik 742118 oraz Technik mechatronik 311410
Budowa prasy hydraulicznej i jej usterki

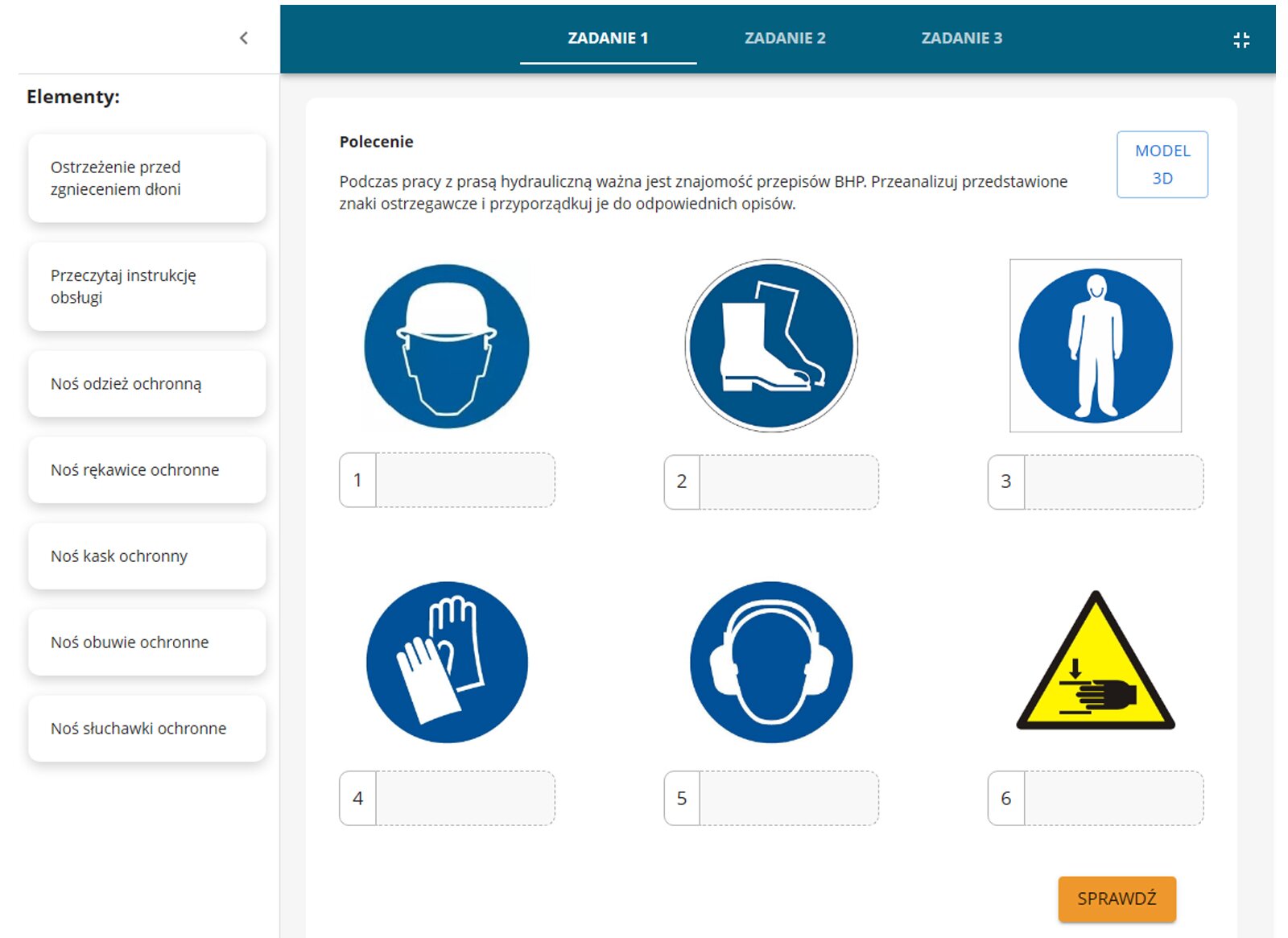

PROGRAM ĆWICZENIOWY DO PROJEKTOWANIA PRZEZ DOBIERANIE
Zasób interaktywny dostępny pod adresem https://zpe.gov.pl/a/D1CXt7HKh
Baza wiedzy
Instalacja prasy hydraulicznej krok po kroku
W celu łatwiejszego pakowania i transportu stół podporowy umieszczony jest na dnie. Po rozpakowaniu należy zamocować go na kolumnie za pomocą dwóch śrub M12. Po lewej stronie mocuje się nogę podporową i wspornik, a po prawej ramy za pomocą śrub, podkładek, podkładek sprężynowych i nakrętek.
Mocujemy pompę ręczną na zewnętrznej stronie kolumny za pomocą śrub i podkładek, zdemontowanych z uchwytu znajdującego się na prawej blaszce łączącej.
Na złączce manometra mocujemy nylonowy krążek i manometr przykręcamy. Uwaga! Manometr przykręcamy obracając go w prawo aż do oporu, aby uniknąć nieszczelności.
Alarmy i ich przyczyny
Alarm: za małe ciśnienie. Przyczyna: porty zaworów uszczelniających nie są szczelnie zamknięte lub przeciekają.
Alarm: za duże ciśnienie. Przyczyna: porty zaworów uszczelniających są uszkodzone lub zanieczyszczone.
Alarm: za mała wydajność pompy.Przyczyna: zbyt mała ilość oleju w pompie.
Alarm: za duża wydajność pompy. Przyczyna: błąd w kalibracji lub regulacji prędkości obrotowej silnika.
Prasa hydrauliczna - usterki, przyczyny i ich usunięcie
Usterka | Przyczyna | Usunięcie |
Pompa pracuje i tłok się nie wysuwa. | Odłączona rura olejowa. | Sprawdzić stan podłączenia rury olejowej. |
Podczas pompowania tłok nie wysuwa się. | 1. Otwarty lub niedomknięty zawór. | 1. Sprawdzić zawór. |
Wyciek oleju. | 1. Uszkodzone uszczelki. | 1. Wymienić uszczelki. |
Tłok nie może wysunąć się na maksymalną długość roboczą. | Za mało oleju w zbiorniku pompy ręcznej. | Uzupełnić olej. |
