PLANSZE INTERAKTYWNE
Poniższe Plansze interaktywne przedstawiają szkło, jako wyrób budowlany objęty normą zharmonizowaną z zadeklarowanymi cechami technicznymi. Przeglądając je, masz możliwość zapoznania się z typami wyrobu w kontekście wprowadzenia ich do obrotu przez producenta branży szklarskiej.
Wyrób budowlany oznacza wyrób lub zestaw szkła budowlanego wyprodukowany i wprowadzony do obrotu w celu trwałego wbudowania w obiektach budowlanych, lub ich częściach, którego cechy wpływają na właściwości użytkowe obiektów budowlanych w stosunku do podstawowych wymagań dotyczących obiektów budowlanych.
R1eLCcOuwW7UL
Nagranie dźwiękowe lekcji dotyczące wyrobu budowlanego.
Nagranie dźwiękowe lekcji dotyczące wyrobu budowlanego.
Nagranie dźwiękowe lekcji dotyczące wyrobu budowlanego.
Szkło budowlane – to jeden z rodzajów szkła użytkowany w życiu codziennym. Znajduje szerokie zastosowanie w budownictwie mieszkaniowym, komunalnym, gospodarczym i przemysłowym. Służy głównie do szklenia otworów okiennych i coraz częściej drzwiowych oraz wykonywania zewnętrznych i wewnętrznych przegród szklanych, do wykonywania elewacji, a także do izolacji budynków i instalacji.
RVFnylbZfCQWR
Nagranie dźwiękowe lekcji dotyczące szkła budowlanego.
Nagranie dźwiękowe lekcji dotyczące szkła budowlanego.
Nagranie dźwiękowe lekcji dotyczące podziału szkła budowlanego, ze względu na sposób wytwarzania.
R11zUX4VKEVO6

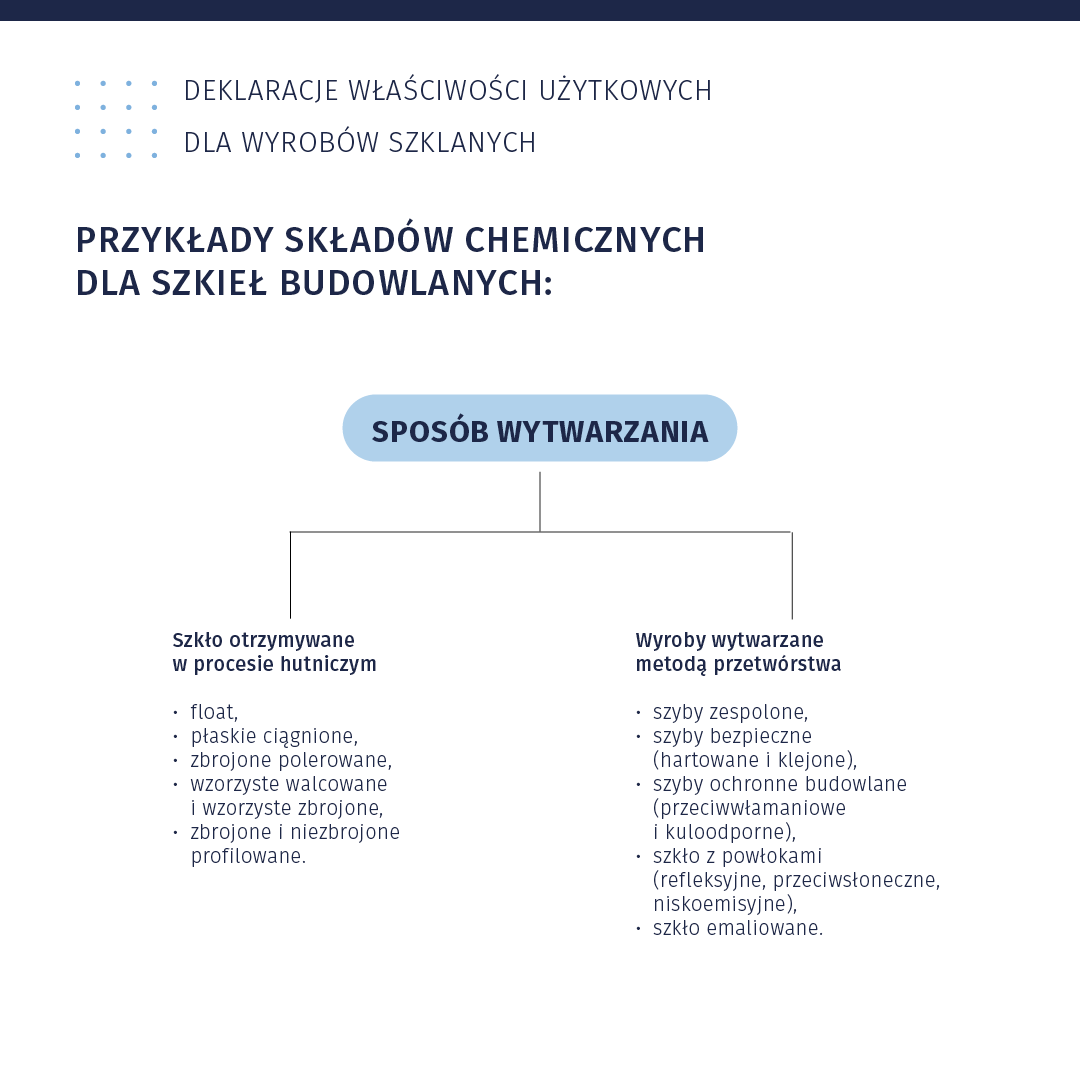

Ilustracja przedstawia planszę pod tytułem: Deklaracje właściwości użytkowych dla wyrobów szklanych. Przykłady składów chemicznych dla szkieł budowlanych. Poniżej znajduje się schemat z hasłem głównym sposób wytwarzania. Od hasła odchodzą dwa ramiona: 1. Szkło otrzymywane w procesie hutniczym: flot, płaskie ciągnione, zbrojne polerowane, wzorzyste walcowate i wzorzyste zbrojne, zbrojne i niezbrojne profilowane. 2. Wyroby wytwarzane metodą przetwórstwa: szyby zespolone, szyby bezpieczne (hartowane i klejone), Szyby ochronne budowlane (przeciwwłamaniowe i kuloodporne), szkło z powłokami (refleksyjne, przeciwsłoneczne, niskoemisyjne), szkło emaliowane.
Plansze interaktywne, pt. ,,Deklaracje właściwości użytkowych dla wyrobów szklanych: Sposób wytwarzania”.
Źródło: Octopus VR Sp. z o.o., licencja: CC BY-SA 3.0.

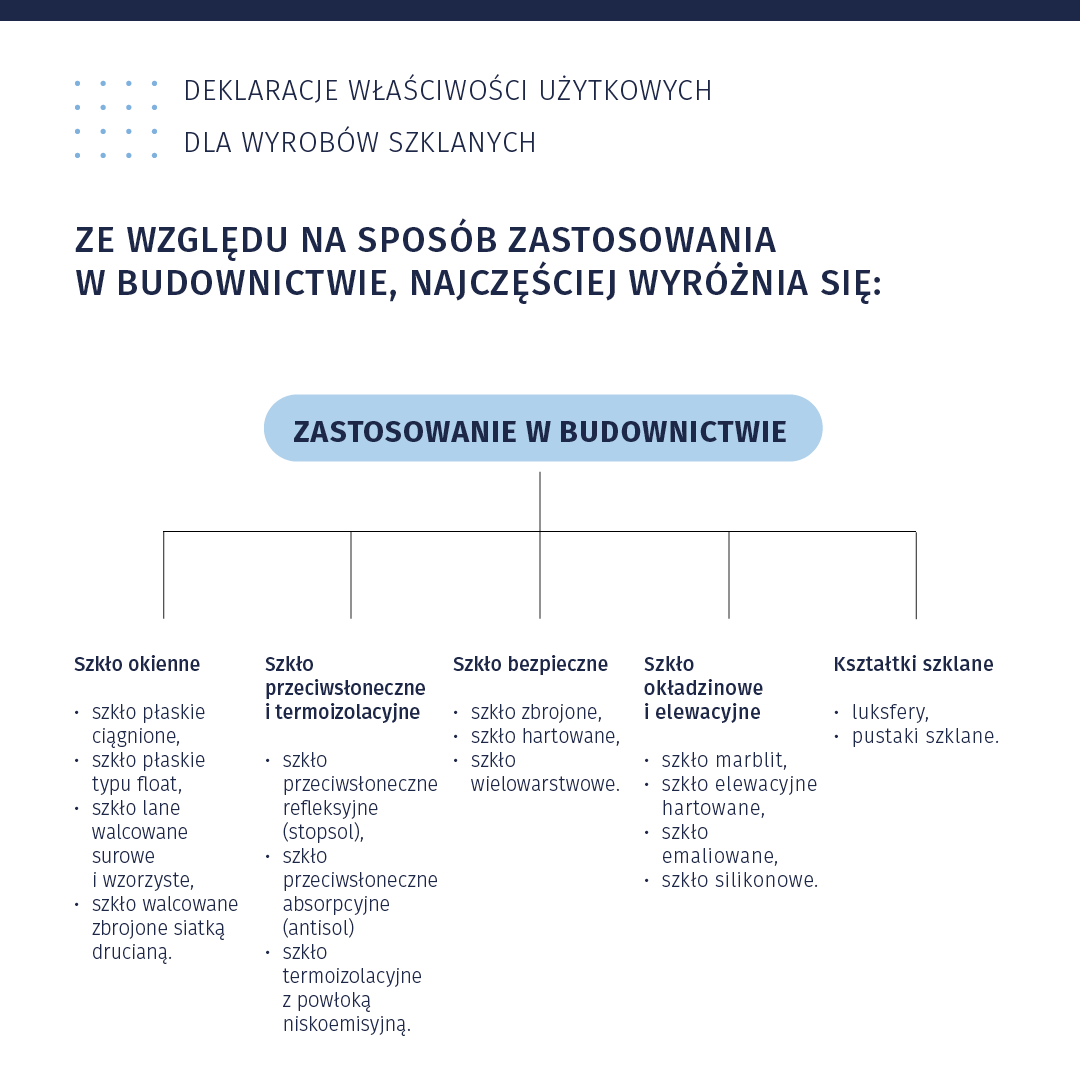

Na poniższej planszy zaprezentowano podział szkła, ze względu na sposób zastosowania w budownictwie. Najczęściej wyróżnia się:
RsPnSqHeJuyyg
Nagranie dźwiękowe prezentujące podział szkła, ze względu na sposób zastosowania w budownictwie.
Nagranie dźwiękowe prezentujące podział szkła, ze względu na sposób zastosowania w budownictwie.
Nagranie dźwiękowe prezentujące podział szkła, ze względu na sposób zastosowania w budownictwie.
R1bnPJE11D3OT
Ilustracja przedstawia planszę pod tytułem: Deklaracje właściwości użytkowych dla wyrobów szklanych. Ze względu na sposób zastosowania w budownictwie, najczęściej wyróżnia się: Poniżej znajduje się schemat z hasłem zastosowanie w budownictwie. Od hasła odchodzi pięć ramion: 1. Szkło okienne (szkło płaskie ciągnione, szkło płaskie typu flot, szkło lane walcowane surowe i wzorzyste, szkło walcowate zbrojone siatką drucianą), 2. Szkło przeciwsłoneczne i termoizolacyjne (szkło przeciwsłoneczne refleksyjne (stopsol), szkło przeciwsłoneczne absorpcyjne (antisol)), 3. Szkło bezpieczne (szkło zbrojone, szkło hartowane, szkło wielowarstwowe), 4. Szkło okładzinowe i elewacyjne (szkło marblit, szkło elewacyjne hartowane, szkło emaliowane, szkło silikonowe), 5. Kształtki szklane (luksfery, pustaki szklane).
Plansze interaktywne, pt. ,,Deklaracje właściwości użytkowych dla wyrobów szklanych: Zastosowanie w budownictwie”.
Źródło: Octopus VR Sp. z o.o., licencja: CC BY-SA 3.0.

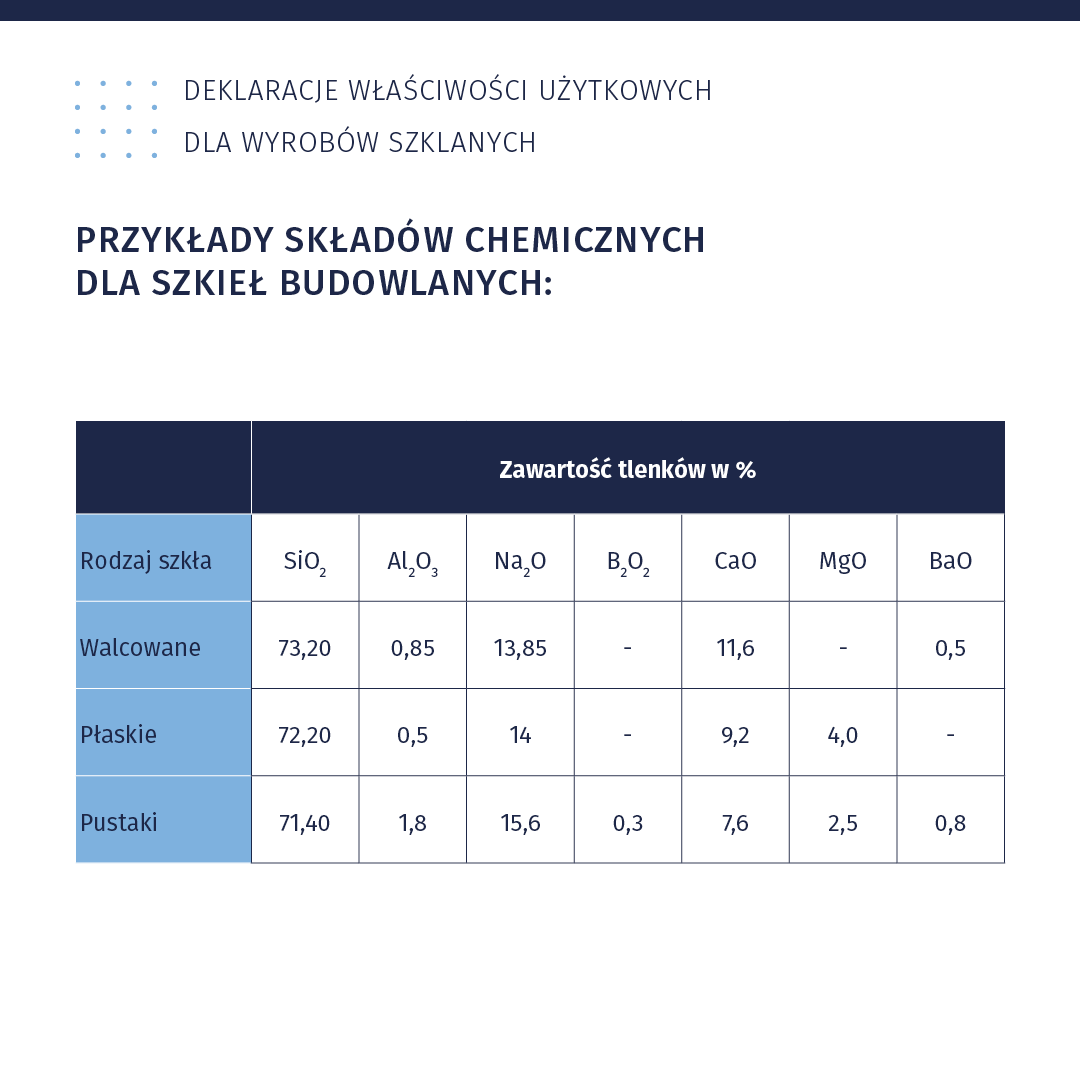

Poniższa tabela przedstawia przykłady składów chemicznych dla szkieł budowlanych:
Rp3AGRAbMBwUi
Nagranie dźwiękowe prezentujące przykłady składów chemicznych dla szkieł budowlanych.
Nagranie dźwiękowe prezentujące przykłady składów chemicznych dla szkieł budowlanych.
Nagranie dźwiękowe prezentujące przykłady składów chemicznych dla szkieł budowlanych.
R4CcV20OPk4EC
Ilustracja przedstawia planszę pod tytułem: Deklaracje właściwości użytkowych dla wyrobów szklanych. Przykłady składów chemicznych dla szkieł budowlanych. Poniżej znajduje się tabela prezentująca zawartość tlenków w procentach w określonych rodzajach szkła. Rodzaj szkła SiO indeks dolny dwa koniec indeksu: walcowane 73,20%, płaskie 72,20%, pustaki 71,40%. Rodzaj szkła Al indeks dolny dwa koniec indeksu O indeks dolny dwa koniec indeksu: walcowane 0,85%, płaskie 0,5%, pustaki 1,8%. Rodzaj szkła Na indeks dolny dwa koniec indeksu O: walcowane 13,85%, płaskie 14%, pustaki 15,6%. Rodzaj szkła B indeks dolny dwa koniec indeksu O indeks dolny dwa koniec indeksu: walcowane brak danych, płaskie brak danych, pustaki 0,3%. Rodzaj szkła CaO: walcowane 11,6%, płaskie 9,9%, pustaki 7,6%. Rodzaj szkła MgO: walcowane brak danych, płaskie 4,0%, pustaki 2,5%. Rodzaj szkła BaO: walcowane 0,5%, płaskie brak danych, pustaki 0,8%.
Plansze interaktywne, pt. ,,Deklaracje właściwości użytkowych dla wyrobów szklanych: Przykłady składów chemicznych dla szkieł budowlanych”.
Źródło: Octopus VR Sp. z o.o., licencja: CC BY-SA 3.0.
Właściwości użytkowe szkieł budowlanych to wysoki komfort użytkowania, który jest zapewniony poprzez odpowiednią: izolację ciepła, kontrolę przepuszczalności światła, kontrolę przenikania energii słonecznej, izolację akustyczną, ochronę przeciwogniową.
R1BO4A3siYC20
Nagranie dźwiękowe dotyczące właściwości użytkowych szkieł budowlanych.
Nagranie dźwiękowe dotyczące właściwości użytkowych szkieł budowlanych.
Nagranie dźwiękowe dotyczące właściwości użytkowych szkieł budowlanych.
Szkło budowlane, dzięki transparentności, wytrzymałości, podatności na obróbkę i zdobienie, znalazło szerokie zastosowanie w budownictwie. Wykorzystywane jest między innymi do fasad, stolarki okiennej, przeszkleń, elementów konstrukcyjnych oraz balustrad szklanych. Dzięki walorom estetycznym jest coraz częstszym elementem wykończeniowym. Wszystkie te szkła możemy określić jako wyroby budowlane. Wyrób budowlany oznacza każdy wyrób lub zestaw wyprodukowany i wprowadzony do obrotu w celu trwałego wbudowania w obiektach budowlanych, lub ich częściach, którego cechy wpływają na właściwości użytkowe obiektów budowlanych w stosunku do podstawowych wymagań dotyczących obiektów budowlanych.
2. Podstawowe wymagania dotyczące obiektów budowlanych
Wszystkie wyroby szklane mające zastosowanie jako wyrób budowlany powinny być zgodne z Rozporządzeniem Parlamentu Europejskiego i Rady UE nr 305/2011 w sprawie warunków wprowadzenia do obrotu wyrobów budowlanych.
Przy normalnej konserwacji obiekty budowlane muszą spełniać następujące podstawowe wymagania dotyczące obiektów budowlanych przez gospodarczo uzasadniony okres użytkowania. Do tych wymagań zaliczamy wymienione na poniższych grafikach elementy:
Rj4f9pYB2Edq5
Nagranie dźwiękowe dotyczące podstawowych wymagań dotyczących obiektów budowlanych.
Nagranie dźwiękowe dotyczące podstawowych wymagań dotyczących obiektów budowlanych.
Nagranie dźwiękowe dotyczące podstawowych wymagań dotyczących obiektów budowlanych.
RxBRFufZSUarp
Ilustracja interaktywna pod tytułem: Deklaracje właściwości użytkowych dla wyrobów szklanych. Do schematu dołączono nagrania audio tożsame z załączonymi opisami spod każdego punktu interaktywnego. Znajduje się tu osiem okrągłych ikon z podpisami. 1. Nośność i stateczność. Ikona przedstawia zbudowany z cegieł mur. Obiekty budowlane muszą być zaprojektowane i wykonane w taki sposób, aby obciążenia mogące na nie działać podczas ich budowy i użytkowania nie powodowały zawalenia, odkształcenia, uszkodzenia obiektu budowlanego lub jego części. 2. Bezpieczeństwo pożarowe. Ikona przedstawia duży płomień, pod którym znajduje się strzałka wskazująca w prawą i lewą stronę. Obiekty budowlane muszą być zaprojektowane i wykonane w taki sposób, aby w przypadku wybuchu pożaru nie powodowały rozprzestrzeniania się ognia, naruszenia konstrukcji przez określony czas. 3. Higiena, zdrowie i środowisko. Ikona przedstawia okrąg, w który wpisany jest symbol serca, a na nim znak krzyża. Obiekty budowlane muszą być zaprojektowane i wykonane w taki sposób, aby podczas ich budowy, użytkowania i rozbiórki nie stanowiły w ciągu ich całego cyklu funkcjonowania zagrożenia dla higieny ani zdrowia czy bezpieczeństwa pracowników, osób je zajmujących lub sąsiadów oraz nie wywierały nadmiernego wpływu na jakość środowiska ani na klimat. 4. Bezpieczeństwo użytkowania i dostępność obiektów. Ikona przedstawia schody z poręczą od bocznej strony. Obiekty budowlane muszą być zaprojektowane i wykonane w taki sposób, aby nie stwarzały niedopuszczalnego ryzyka wypadków lub szkód w użytkowaniu lub w eksploatacji, takich jak poślizgnięcia, upadki, zderzenia, oparzenia, porażenia prądem elektrycznym i obrażenia w wyniku eksplozji lub włamania. W szczególności obiekty budowlane muszą być zaprojektowane i wykonane z uwzględnieniem ich dostępności dla osób niepełnosprawnych. 5. Ochrona przed hałasem. Ikona przedstawia ludzkie ucho, do którego dochodzi dźwięk. Obiekty budowlane muszą być zaprojektowane i wykonane w taki sposób, aby hałas odbierany przez osoby je zajmujące lub znajdujące się w pobliżu tych obiektów nie przekraczał poziomu stanowiącego zagrożenie dla ich zdrowia oraz pozwalał im spać, odpoczywać i pracować w zadowalających warunkach. 6. Oszczędność energii i izolacyjność cieplna. Ikona przedstawia Słupek termometru. Obiekty budowlane i ich instalacje grzewcze, chłodzące, oświetleniowe i wentylacyjne muszą być zaprojektowane i wykonane w taki sposób, aby utrzymać na niskim poziomie ilość energii wymaganej do ich użytkowania, przy uwzględnieniu potrzeb zajmujących je osób i miejscowych warunków klimatycznych. Obiekty budowlane muszą być również energooszczędne i zużywać jak najmniej energii podczas ich budowy i rozbiórki. 7. Zrównoważone wykorzystanie zasobów naturalnych. Ikona przedstawia trzy strzałki ułożone w trójkąt, które otaczają liść. Obiekty budowlane muszą być zaprojektowane, wykonane i rozebrane w taki sposób, aby wykorzystanie zasobów naturalnych było zrównoważone i zapewniało ponowne wykorzystanie lub recykling obiektów budowlanych. 8. Podział wyrobów budowlanych. Ikona przedstawia tarczę, na której znajduje się wpisany w okrąg symbol parafki. Wyroby szklane stosowane w budownictwie spełniają szereg wymagań zapisanych w Rozporządzeniu UE nr 305/2011, np. szyby zespolone stosowane w budownictwie mają zapewnić m.in.: bardzo dobrą izolacyjność cieplną czy izolacyjność akustyczną. Rozporządzenie Parlamentu Europejskiego nr 305/2011 dzieli wyroby budowlane na dwie zasadnicze kategorie. Są to wyroby znakowane znakiem CE i wyroby znakowane znakiem budowlanym B. Wyroby znakowane znakiem CE: wyroby, dla których zostały stworzone tzw. normy zharmonizowane, których wymagania nasz produkt – czyli szkło budowlane – musi spełniać, wyroby, dla których Komisja Europejska stworzyła tzw. Europejskie Aprobaty Techniczne. Wyroby znakowane znakiem budowlanym B: wyroby, dla których nie zostały stworzone tzw. normy zharmonizowane, wyroby, które spełniają wymagania polskich norm budowlanych, wyroby, które ze względu na brak norm polskich i norm zharmonizowanych, posiadają Aprobatę Techniczną. Ilustracja przedstawia podział wyrobów budowlanych. Po lewej stronie znajduje się norma Zharmonizowana Europejska Aprobata Techniczna oznaczona symbolem liter CE. Po prawej stronie znajduje się Polska Norma Europejska Aprobata Techniczna oznaczona symbolem litery B.
Ilustracja interaktywna pod tytułem: Deklaracje właściwości użytkowych dla wyrobów szklanych. Do schematu dołączono nagrania audio tożsame z załączonymi opisami spod każdego punktu interaktywnego. Znajduje się tu osiem okrągłych ikon z podpisami. 1. Nośność i stateczność. Ikona przedstawia zbudowany z cegieł mur. Obiekty budowlane muszą być zaprojektowane i wykonane w taki sposób, aby obciążenia mogące na nie działać podczas ich budowy i użytkowania nie powodowały zawalenia, odkształcenia, uszkodzenia obiektu budowlanego lub jego części. 2. Bezpieczeństwo pożarowe. Ikona przedstawia duży płomień, pod którym znajduje się strzałka wskazująca w prawą i lewą stronę. Obiekty budowlane muszą być zaprojektowane i wykonane w taki sposób, aby w przypadku wybuchu pożaru nie powodowały rozprzestrzeniania się ognia, naruszenia konstrukcji przez określony czas. 3. Higiena, zdrowie i środowisko. Ikona przedstawia okrąg, w który wpisany jest symbol serca, a na nim znak krzyża. Obiekty budowlane muszą być zaprojektowane i wykonane w taki sposób, aby podczas ich budowy, użytkowania i rozbiórki nie stanowiły w ciągu ich całego cyklu funkcjonowania zagrożenia dla higieny ani zdrowia czy bezpieczeństwa pracowników, osób je zajmujących lub sąsiadów oraz nie wywierały nadmiernego wpływu na jakość środowiska ani na klimat. 4. Bezpieczeństwo użytkowania i dostępność obiektów. Ikona przedstawia schody z poręczą od bocznej strony. Obiekty budowlane muszą być zaprojektowane i wykonane w taki sposób, aby nie stwarzały niedopuszczalnego ryzyka wypadków lub szkód w użytkowaniu lub w eksploatacji, takich jak poślizgnięcia, upadki, zderzenia, oparzenia, porażenia prądem elektrycznym i obrażenia w wyniku eksplozji lub włamania. W szczególności obiekty budowlane muszą być zaprojektowane i wykonane z uwzględnieniem ich dostępności dla osób niepełnosprawnych. 5. Ochrona przed hałasem. Ikona przedstawia ludzkie ucho, do którego dochodzi dźwięk. Obiekty budowlane muszą być zaprojektowane i wykonane w taki sposób, aby hałas odbierany przez osoby je zajmujące lub znajdujące się w pobliżu tych obiektów nie przekraczał poziomu stanowiącego zagrożenie dla ich zdrowia oraz pozwalał im spać, odpoczywać i pracować w zadowalających warunkach. 6. Oszczędność energii i izolacyjność cieplna. Ikona przedstawia Słupek termometru. Obiekty budowlane i ich instalacje grzewcze, chłodzące, oświetleniowe i wentylacyjne muszą być zaprojektowane i wykonane w taki sposób, aby utrzymać na niskim poziomie ilość energii wymaganej do ich użytkowania, przy uwzględnieniu potrzeb zajmujących je osób i miejscowych warunków klimatycznych. Obiekty budowlane muszą być również energooszczędne i zużywać jak najmniej energii podczas ich budowy i rozbiórki. 7. Zrównoważone wykorzystanie zasobów naturalnych. Ikona przedstawia trzy strzałki ułożone w trójkąt, które otaczają liść. Obiekty budowlane muszą być zaprojektowane, wykonane i rozebrane w taki sposób, aby wykorzystanie zasobów naturalnych było zrównoważone i zapewniało ponowne wykorzystanie lub recykling obiektów budowlanych. 8. Podział wyrobów budowlanych. Ikona przedstawia tarczę, na której znajduje się wpisany w okrąg symbol parafki. Wyroby szklane stosowane w budownictwie spełniają szereg wymagań zapisanych w Rozporządzeniu UE nr 305/2011, np. szyby zespolone stosowane w budownictwie mają zapewnić m.in.: bardzo dobrą izolacyjność cieplną czy izolacyjność akustyczną. Rozporządzenie Parlamentu Europejskiego nr 305/2011 dzieli wyroby budowlane na dwie zasadnicze kategorie. Są to wyroby znakowane znakiem CE i wyroby znakowane znakiem budowlanym B. Wyroby znakowane znakiem CE: wyroby, dla których zostały stworzone tzw. normy zharmonizowane, których wymagania nasz produkt – czyli szkło budowlane – musi spełniać, wyroby, dla których Komisja Europejska stworzyła tzw. Europejskie Aprobaty Techniczne. Wyroby znakowane znakiem budowlanym B: wyroby, dla których nie zostały stworzone tzw. normy zharmonizowane, wyroby, które spełniają wymagania polskich norm budowlanych, wyroby, które ze względu na brak norm polskich i norm zharmonizowanych, posiadają Aprobatę Techniczną. Ilustracja przedstawia podział wyrobów budowlanych. Po lewej stronie znajduje się norma Zharmonizowana Europejska Aprobata Techniczna oznaczona symbolem liter CE. Po prawej stronie znajduje się Polska Norma Europejska Aprobata Techniczna oznaczona symbolem litery B.
Plansze interaktywne, pt. ,,Deklaracje właściwości użytkowych dla wyrobów szklanych”.
Źródło: Octopus VR Sp. z o.o., licencja: CC BY-SA 3.0.
3. Deklarowane właściwości użytkowe oszkleń w budownictwie
Charakterystyki i funkcje użytkowych oszkleń stosowanych w budownictwie dają możliwości tworzenia ogromnej liczby typów szyb dla znanego lub przewidywanego zastosowania w konkretnym obiekcie budowlanym.
RNwFBPeaF1TQk
Nagranie dźwiękowe lekcji dotyczące charakterystyki i funkcji użytkowych oszkleń.
Nagranie dźwiękowe lekcji dotyczące charakterystyki i funkcji użytkowych oszkleń.
Nagranie dźwiękowe lekcji dotyczące szklanych wyrobów.
R13i00TlJyGQo
Ilustracja interaktywna pod tytułem: Deklaracje właściwości użytkowych dla wyrobów szklanych. Znajduje się tu dziewięć okrągłych ikon z podpisami. Do schematu dołączono nagrania audio tożsame z załączonymi opisami spod każdego punktu interaktywnego. 1. Odporność ogniowa. Ikona przedstawia wysoki płomień. Należy ją określać i klasyfikować według PN-EN 13501-2, a do klasyfikacji odporności ogniowej elementów oszkleniowych można stosować PN-EN 357, lecz badanie należy wykonywać dla oszklenia, tj. przy zabudowanej szybie wraz z oknem, a nawet z odpowiednim fragmentem ściany. 2. Reakcja na ogień. Ikona przedstawia płomień unoszący się nad główką palącej się zapałki. Należy określać ją i klasyfikować według PN-EN13501-1, lecz badanie należy wykonywać dla oszklenia, tj. przy zabudowanej szybie wraz z oknem, a nawet z odpowiednim fragmentem ściany. Wyroby z termicznie hartowanego bezpiecznego szkła sodowo-wapniowo-krzemianowego są materiałami, które nie wymagają badania reakcji na ogień, a w przypadku szyb zespolonych izolacyjnych i klasyfikacji należy brać pod uwagę obniżenie klasy reakcji na ogień składowych elementów szklanych i obniżenie klasy reakcji na ogień przez organiczne szczeliwa w uszczelnieniu obrzeża oraz przyjąć klasyfikację najniższą. 3. Oddziaływanie ognia zewnętrznego. Ikona przedstawia płomień i znajdującą się obok niego strzałkę prowadzącą w lewą stronę. Gdy wymagają tego przepisy lub Producent chce deklarować odporność na ogień, wyrób powinien zostać zbadany według PN-EN 13501-5, lecz badanie także należy wykonywać dla oszklenia, tj. przy zabudowanej szybie wraz z oknem, a nawet z odpowiednim fragmentem ściany. W przypadku szyb zespolonych izolacyjnych należy brać pod uwagę obniżenie klasy reakcji na ogień zewnętrzny składowych elementów szklanych i obniżenie klasy reakcji na ogień zewnętrzny przez organiczne szczeliwa w uszczelnieniu obrzeża oraz przyjąć klasyfikację najniższą. 4. Odporność na pociski. Ikona przedstawia tarczę strzelniczą. Zachowanie się w przypadku rozbicia i odporność na atak. Odporność na uderzenie pocisku należy określać i klasyfikować według PN-EN 1063. 5. Odporność na wybuch. Ikona przedstawia symbolicznie chmurę powstałą w wyniku wybuchu. Zachowanie się w przypadku rozbicia i odporność na atak. Odporność na uderzenie pocisku należy określać i klasyfikować według PN-EN 1063. 6. Odporność na włamanie. Ikona przedstawia bosak. Zachowanie się w przypadku rozbicia i odporność na atak, a dla szkła termicznie hartowanego odpowiednie rozpadanie się na nieostre odłamki. Odporność na włamanie należy określać i klasyfikować według PN-EN 356. 7. Odporność na uderzenie wahadłem. Ikona przedstawia wahadło. Zachowanie się w przypadku rozbicia (bezpieczne pękanie) i odporność na uderzenie o energii (symulacji) odpowiedniej dla ciała człowieka. Odporność na uderzenie wahadłem należy określać i klasyfikować według PN-EN 12600. W przypadku szyby zespolonej izolacyjnej badanie należy wykonywać i określać klasę odporności na uderzenie wahadłem w odniesieniu do najsłabszej w zespoleniu szyby bezpiecznej, ale dla poprawnej identyfikacji należy też zbadać i podać tę klasyfikację według kolejności innych tafli składowych w układzie konstrukcji szyby zespolonej. 8. Odporność mechaniczna. Ikona przedstawia słupek termometru z temperaturą. Odporność na nagłe zmiany temperatury i różnice temperatur. Wartości tych odporności, jako powszechnie przyjęte, są podane w odpowiednich normach (przykładowo PN-EN 1863-1, PN-EN 12150-1, PN-EN 12337-1, PN-EN 13024-1), które powinny być zapewnione poprzez zgodność materiałową., 9. Odporność mechaniczna. Ikona przedstawia płatek śniegu. Odporność szyb na wiatr, śnieg, obciążenie trwałe i/lub dodatkowe. Odporność mechaniczna termicznie hartowanego bezpiecznego szkła sodowo-wapniowo-krzemianowego jest określona w PN-EN 12150-1, w zależności od rodzaju użytego materiału szklanego. Dla pozostałych oszkleń należy stosować dostępne metody obliczeniowe naprężeń dopuszczalnych, a odporność szyb można podawać jako graniczne grubości szkła dla poszczególnych obciążeń i tafli składowych.
Ilustracja interaktywna pod tytułem: Deklaracje właściwości użytkowych dla wyrobów szklanych. Znajduje się tu dziewięć okrągłych ikon z podpisami. Do schematu dołączono nagrania audio tożsame z załączonymi opisami spod każdego punktu interaktywnego. 1. Odporność ogniowa. Ikona przedstawia wysoki płomień. Należy ją określać i klasyfikować według PN-EN 13501-2, a do klasyfikacji odporności ogniowej elementów oszkleniowych można stosować PN-EN 357, lecz badanie należy wykonywać dla oszklenia, tj. przy zabudowanej szybie wraz z oknem, a nawet z odpowiednim fragmentem ściany. 2. Reakcja na ogień. Ikona przedstawia płomień unoszący się nad główką palącej się zapałki. Należy określać ją i klasyfikować według PN-EN13501-1, lecz badanie należy wykonywać dla oszklenia, tj. przy zabudowanej szybie wraz z oknem, a nawet z odpowiednim fragmentem ściany. Wyroby z termicznie hartowanego bezpiecznego szkła sodowo-wapniowo-krzemianowego są materiałami, które nie wymagają badania reakcji na ogień, a w przypadku szyb zespolonych izolacyjnych i klasyfikacji należy brać pod uwagę obniżenie klasy reakcji na ogień składowych elementów szklanych i obniżenie klasy reakcji na ogień przez organiczne szczeliwa w uszczelnieniu obrzeża oraz przyjąć klasyfikację najniższą. 3. Oddziaływanie ognia zewnętrznego. Ikona przedstawia płomień i znajdującą się obok niego strzałkę prowadzącą w lewą stronę. Gdy wymagają tego przepisy lub Producent chce deklarować odporność na ogień, wyrób powinien zostać zbadany według PN-EN 13501-5, lecz badanie także należy wykonywać dla oszklenia, tj. przy zabudowanej szybie wraz z oknem, a nawet z odpowiednim fragmentem ściany. W przypadku szyb zespolonych izolacyjnych należy brać pod uwagę obniżenie klasy reakcji na ogień zewnętrzny składowych elementów szklanych i obniżenie klasy reakcji na ogień zewnętrzny przez organiczne szczeliwa w uszczelnieniu obrzeża oraz przyjąć klasyfikację najniższą. 4. Odporność na pociski. Ikona przedstawia tarczę strzelniczą. Zachowanie się w przypadku rozbicia i odporność na atak. Odporność na uderzenie pocisku należy określać i klasyfikować według PN-EN 1063. 5. Odporność na wybuch. Ikona przedstawia symbolicznie chmurę powstałą w wyniku wybuchu. Zachowanie się w przypadku rozbicia i odporność na atak. Odporność na uderzenie pocisku należy określać i klasyfikować według PN-EN 1063. 6. Odporność na włamanie. Ikona przedstawia bosak. Zachowanie się w przypadku rozbicia i odporność na atak, a dla szkła termicznie hartowanego odpowiednie rozpadanie się na nieostre odłamki. Odporność na włamanie należy określać i klasyfikować według PN-EN 356. 7. Odporność na uderzenie wahadłem. Ikona przedstawia wahadło. Zachowanie się w przypadku rozbicia (bezpieczne pękanie) i odporność na uderzenie o energii (symulacji) odpowiedniej dla ciała człowieka. Odporność na uderzenie wahadłem należy określać i klasyfikować według PN-EN 12600. W przypadku szyby zespolonej izolacyjnej badanie należy wykonywać i określać klasę odporności na uderzenie wahadłem w odniesieniu do najsłabszej w zespoleniu szyby bezpiecznej, ale dla poprawnej identyfikacji należy też zbadać i podać tę klasyfikację według kolejności innych tafli składowych w układzie konstrukcji szyby zespolonej. 8. Odporność mechaniczna. Ikona przedstawia słupek termometru z temperaturą. Odporność na nagłe zmiany temperatury i różnice temperatur. Wartości tych odporności, jako powszechnie przyjęte, są podane w odpowiednich normach (przykładowo PN-EN 1863-1, PN-EN 12150-1, PN-EN 12337-1, PN-EN 13024-1), które powinny być zapewnione poprzez zgodność materiałową., 9. Odporność mechaniczna. Ikona przedstawia płatek śniegu. Odporność szyb na wiatr, śnieg, obciążenie trwałe i/lub dodatkowe. Odporność mechaniczna termicznie hartowanego bezpiecznego szkła sodowo-wapniowo-krzemianowego jest określona w PN-EN 12150-1, w zależności od rodzaju użytego materiału szklanego. Dla pozostałych oszkleń należy stosować dostępne metody obliczeniowe naprężeń dopuszczalnych, a odporność szyb można podawać jako graniczne grubości szkła dla poszczególnych obciążeń i tafli składowych.
Plansze interaktywne, pt. ,,Deklaracje właściwości użytkowych dla wyrobów szklanych”.
Źródło: Octopus VR Sp. z o.o., licencja: CC BY-SA 3.0.
Z odpornością mechaniczną szyb wiąże się wytrzymałość uszczelnienia obrzeża szyb zespolonych.
Dla szyb zespolonych izolacyjnych w ich wykonaniu standardowym wytrzymałość uszczelnienia należy badać według PN‑EN 1279‑4, a w przypadku oszkleń ze szczeliwem konstrukcyjnym (zwanym potocznie oszkleniem strukturalnym) oraz gdy nie ma odpowiedniego zabezpieczenia przed promieniowaniem ultrafioletowym, wytrzymałość uszczelnienia obrzeża powinna być określona według PN‑EN 12022‑1 oraz PN‑EN 15434. Stało się to przyczynkiem do wprowadzenia tzw. deklaracji właściwości użytkowych (DWU) dla określonego typu wyrobu. Ta deklaracja to wymóg dla producenta. Jednolity dokument oceny zgodności, który staje się podstawą oznakowania CE oraz imiennej odpowiedzialności producenta na całym obszarze EWG za deklarowane właściwości określonego wyrobu szklanego wprowadzonego jako tzw. wyrób budowlany.
RFUfUg0t9vq1P
Nagranie dźwiękowe lekcji dotyczące deklaracji właściwości użytkowych dla wyrobów szklanych.
Nagranie dźwiękowe lekcji dotyczące deklaracji właściwości użytkowych dla wyrobów szklanych.
Nagranie dźwiękowe lekcji dotyczące deklaracji właściwości użytkowych dla wyrobów szklanych.
RdYZb35KJwdrq
Ilustracja interaktywna pod tytułem: Deklaracje właściwości użytkowych dla wyrobów szklanych. Znajdują się tu cztery okrągłe ikony z podpisami. 1. Bezpośrednia izolacyjność od dźwięków powietrznych. Ikona przedstawia fale dźwiękowe dochodzące do ściany. Wskaźniki izolacyjności od dźwięków powietrznych powinny być określane według PN-EN 12758, lecz badanie należy wykonywać dla oszklenia, tj. przy zabudowanej szybie wraz z oknem, a nawet z odpowiednim fragmentem ściany. 2. Oszczędność energii i zatrzymywania ciepła – właściwości termiczne. Ikona przedstawia słupek termometru znajdujący się w pobliżu ściany. Wartość współczynnika przenikania ciepła U w części centralnej szyby można obliczyć według PN-EN 673, a w przypadku, gdy dla szyby zespolonej izolacyjnej współczynnik U nie może być obliczony, należy określić wartość U poprzez badanie według PN-EN 674 lub PN-EN 675, w warunkach laboratoryjnych. 3. Oszczędność energii i zatrzymywania ciepła – właściwości radiometryczne: współczynniki przepuszczalności i odbicia światła. Ikona przedstawia symbol słońca w pobliżu ściany. Współczynniki przepuszczalności i odbicia światła należy określić według PN-EN 410, w laboratoryjnych badaniach spektrofotometrycznych. 4. Oszczędność energii i zatrzymywania ciepła – właściwości radiometryczne: charakterystyki energii słonecznej. Ikona przedstawia symbol słońca. Współczynniki charakterystyki energii słonecznej (przepuszczalności, odbicia i pochłaniania) należy określić według PN-EN 410, w laboratoryjnych badaniach spektrofotometrycznych.
Ilustracja interaktywna pod tytułem: Deklaracje właściwości użytkowych dla wyrobów szklanych. Znajdują się tu cztery okrągłe ikony z podpisami. 1. Bezpośrednia izolacyjność od dźwięków powietrznych. Ikona przedstawia fale dźwiękowe dochodzące do ściany. Wskaźniki izolacyjności od dźwięków powietrznych powinny być określane według PN-EN 12758, lecz badanie należy wykonywać dla oszklenia, tj. przy zabudowanej szybie wraz z oknem, a nawet z odpowiednim fragmentem ściany. 2. Oszczędność energii i zatrzymywania ciepła – właściwości termiczne. Ikona przedstawia słupek termometru znajdujący się w pobliżu ściany. Wartość współczynnika przenikania ciepła U w części centralnej szyby można obliczyć według PN-EN 673, a w przypadku, gdy dla szyby zespolonej izolacyjnej współczynnik U nie może być obliczony, należy określić wartość U poprzez badanie według PN-EN 674 lub PN-EN 675, w warunkach laboratoryjnych. 3. Oszczędność energii i zatrzymywania ciepła – właściwości radiometryczne: współczynniki przepuszczalności i odbicia światła. Ikona przedstawia symbol słońca w pobliżu ściany. Współczynniki przepuszczalności i odbicia światła należy określić według PN-EN 410, w laboratoryjnych badaniach spektrofotometrycznych. 4. Oszczędność energii i zatrzymywania ciepła – właściwości radiometryczne: charakterystyki energii słonecznej. Ikona przedstawia symbol słońca. Współczynniki charakterystyki energii słonecznej (przepuszczalności, odbicia i pochłaniania) należy określić według PN-EN 410, w laboratoryjnych badaniach spektrofotometrycznych.
Plansze interaktywne, pt. ,,Deklaracje właściwości użytkowych dla wyrobów szklanych”.
Źródło: Octopus VR Sp. z o.o., licencja: CC BY-SA 3.0.
Rozporządzenie Parlamentu Europejskiego i Rady nr 305/2011 obecnie warunkuje uporządkowanie obowiązków producentów wyrobów budowlanych, w tym przypadku dotyczących przetwórstwa szkła stosowanego w budownictwie, np. właściwości szkła, które zostały potwierdzone stałymi wynikami badań lub innymi dostępnymi wiarygodnymi wynikami, producent będzie miał możliwość – na warunkach określonych przez zharmonizowaną specyfikację techniczną – deklarowanie określonego poziomu lub klasy właściwości użytkowych tych wyrobów.
R177VsgslVZYd
Nagranie dźwiękowe lekcji dotyczące obowiązków producentów wyrobów budowlanych.
Nagranie dźwiękowe lekcji dotyczące obowiązków producentów wyrobów budowlanych.
Deklaracja właściwości użytkowych zawiera szereg istotnych informacji o produkcie. Przede wszystkim są tu dane o parametrach normowych spełnianych przez produkt w odniesieniu do normatywów zharmonizowanych. Głównym celem wprowadzenia DWU jest umożliwienie odbiorcom – użytkownikom łatwego porównania produktów dostępnych na rynku na podstawie konkretnych danych, które pozwolą na maksymalne dopasowanie produktu do ich potrzeb.
Na poniższej grafice została przedstawiona przykładowa deklaracja właściwości użytkowych, więcej informacji dotyczących deklaracji dostępnych jest w Schemacie interaktywnymD12khhZDzSchemacie interaktywnym: Deklaracje właściwości użytkowych i parametrów technicznych dla szkła budowlanego.
RdUZfo2MRYH6o
Nagranie dźwiękowe lekcji dotyczące deklaracji właściwości użytkowych.
Nagranie dźwiękowe lekcji dotyczące deklaracji właściwości użytkowych.
Nagranie dźwiękowe lekcji dotyczące deklaracji właściwości użytkowych.
R1SYDSFgPCt5n

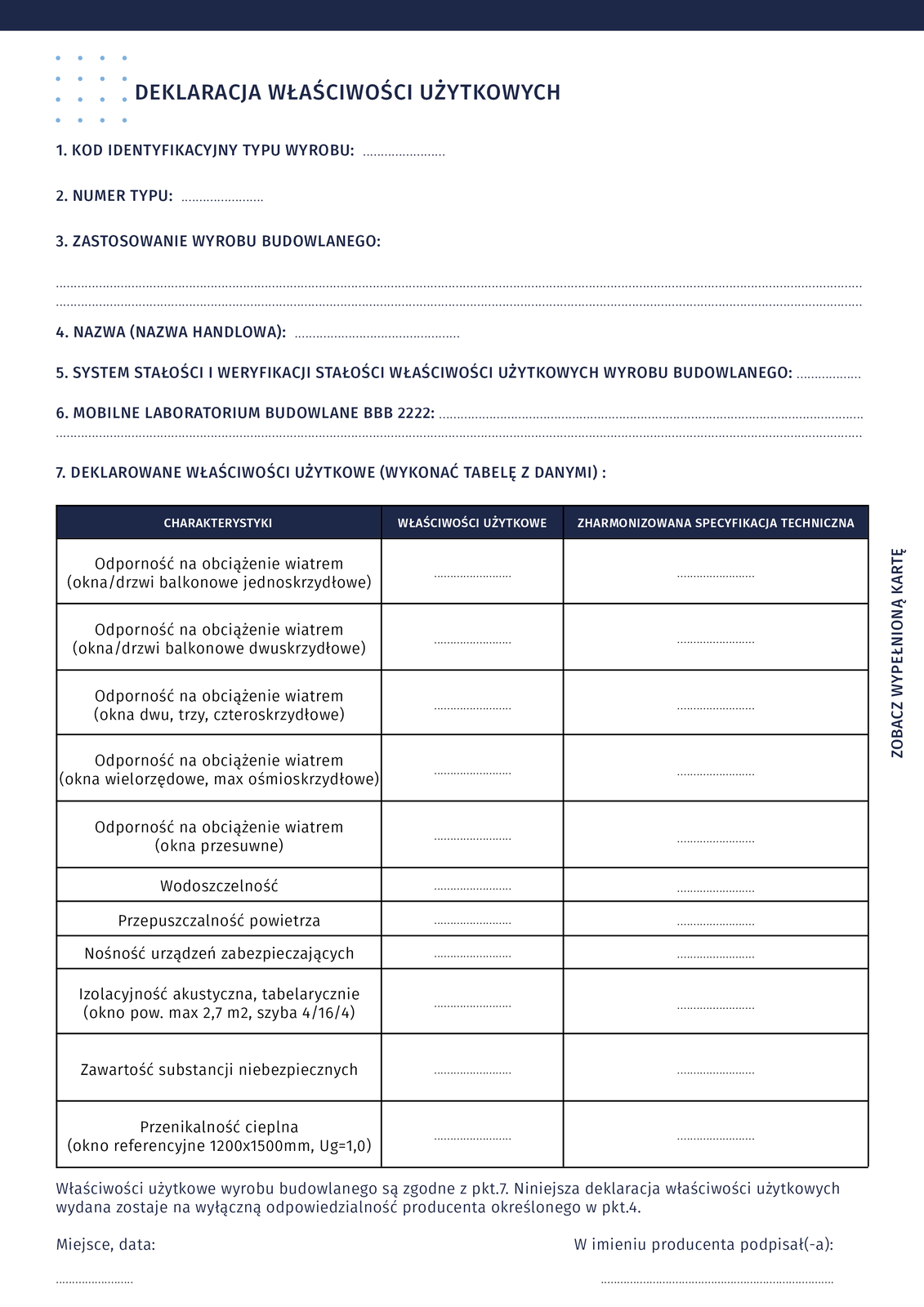

Ilustracja przedstawia wzór deklaracji właściwości użytkowych. W górnej części deklaracji znajduje się siedem punktów, a poniżej tabela. Punkty: 1. Kod identyfikacji typu wyrobu (miejsce do uzupełnienia). Punkt 2. Numer typu (miejsce do uzupełnienia). 3. Zastosowanie wyrobu budowlanego (miejsce do uzupełnienia). 4. Nazwa (nazwa handlowa) (miejsce do uzupełnienia). 5. System stałości i weryfikacji stałości właściwości użytkowych wyrobu budowlanego (miejsce do uzupełnienia). 6. Mobilne laboratorium budowlane BBB 2222 (miejsce do uzupełnienia). 7. Deklarowane właściwości użytkowe (wykonać tabelę z danymi). Zawartość tabeli. Tabela posiada trzy kolumny: Charakterystyki, Właściwości użytkowe, Zharmonizowana specyfikacja techniczna. Kolumny: Właściwości użytkowe i Zharmonizowana specyfikacja techniczna wymagają uzupełnienia). W kolumnie Charakterystyki znajdują się następujące wiersze: 1. Odporność na obciążenie wiatrem (okna/drzwi balkonowe jednoskrzydłowe). 2. Odporność na obciążenie wiatrem (okna/drzwi balkonowe dwuskrzydłowe). 3. Odporność na obciążenie wiatrem (okna dwu, trzy, czteroskrzydłowe). 4. Odporność na obciążenia wiatrem (okna wielorzędowe, max ośmioskrzydłowe). 5. Odporność na obciążenie wiatrem (okna przesuwne). 6. Wodoszczelność. 7. Przepuszczalność powietrza. 8. Nośność urządzeń zabezpieczających. 9. Izolacyjność akustyczna, tabelarycznie (okno pow. Max 2,7 m kwadratowego, szyba 4/16/4). 10. Zawartość substancji niebezpiecznych. 11. Przenikalność cieplna (okno referencyjne 1200x1500mm, Ug = 1,0). Pod tabelą znajduje się opis: Właściwości użytkowe wyrobu budowlanego są zgodne z punktem 7. Niniejsza deklaracja właściwości użytkowych wydana zostaje na wyłączną odpowiedzialność producenta określonego w punkcie 4. Miejsce, data. W imieniu producenta podpisał (podpisała).
Plansze interaktywne, pt. ,,Deklaracje właściwości użytkowych”.
Źródło: Octopus VR Sp. z o.o., licencja: CC BY-SA 3.0.
Producent szkieł stosowanych jako wyroby budowlane, chcący aby jego produkty miały potwierdzoną jakość wyrobu oraz aby mogły być sprzedawane w krajach UE, musi przejść następującą ścieżkę certyfikacyjną. Zgodnie z planszą poniżej producent określa typ wyrobu budowlanego, czyli normę zharmonizowaną i/lub europejską ocenę techniczną. Następnie przygotowuje ocenę właściwości użytkowych oraz deklarację właściwości użytkowych wyrobu budowlanego. Kolejnym krokiem jest oznakowanie wyrobu budowlanego oraz wprowadzenie go do obrotu.
R12H6IUhqE04f
Nagranie dźwiękowe lekcji dotyczące deklaracji właściwości użytkowych dla wyrobów szklanych.
Nagranie dźwiękowe lekcji dotyczące deklaracji właściwości użytkowych dla wyrobów szklanych.
Nagranie dźwiękowe lekcji dotyczące deklaracji właściwości użytkowych dla wyrobów szklanych.
R5EN85CKrTR5a

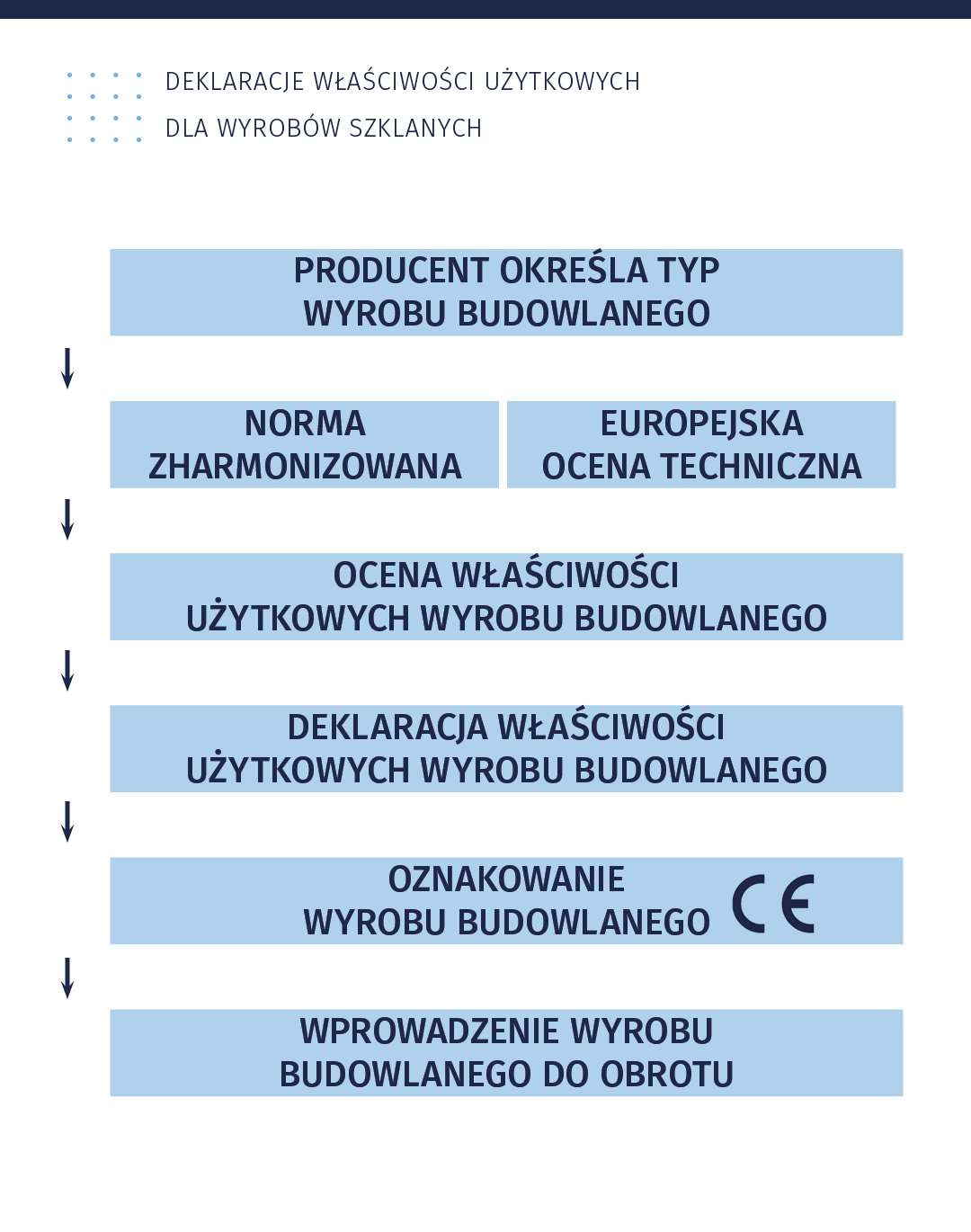

Ilustracja przedstawia wzór deklaracji właściwości użytkowych dla wyrobów szklanych. Poniżej znajduje się schemat postępowania. Krok 1. Producent określa typ wyrobu budowlanego. Krok 2. Norma Zharmonizowana. Europejska Ocena Techniczna. Krok 3. Ocena właściwości użytkowych wyrobu budowlanego. Krok 4. Deklaracja właściwości użytkowych wyrobu budowlanego. Krok 5. Oznakowanie wyrobu budowlanego (obok symbole CE). Krok 6. Wprowadzenie wyrobu budowlanego do obrotu.
Plansze interaktywne, pt. ,,Deklaracje właściwości użytkowych dla wyrobów szklanych”.
Źródło: Octopus VR Sp. z o.o., licencja: CC BY-SA 3.0.
Deklarację właściwości użytkowych wystawia producent wyrobu budowlanego i udostępnia ją w wersji papierowej lub elektronicznej.
Wraz z wejściem w życie postanowień Rozporządzenia UE nr 305/2011, obowiązkowe stało się korzystanie z deklaracji właściwości użytkowych. Rozporządzenie nakłada obowiązek sporządzenia DWU przez wszystkich producentów wyrobów budowlanych, które podlegają normom i ocenom zharmonizowanym, a tym samym są znakowane symbolem CE.
R1c1BwkH0gLaa
Nagranie dźwiękowej lekcji dotyczące deklaracji właściwości użytkowych, które wystawia producent.
Nagranie dźwiękowej lekcji dotyczące deklaracji właściwości użytkowych, które wystawia producent.
Wystawienie deklaracji właściwości użytkowych, inaczej deklaracji zgodności UE, czy krajowej deklaracji właściwości użytkowych to zadanie zarezerwowane dla producenta określonego wyrobu budowlanego. Dokument nie może być wystawiony przez importera czy dystrybutora ani przez jednostkę notyfikowaną czy laboratorium badawcze.
Dokument stanowi potwierdzenie, że wyrób spełnia wszystkie wymagania przepisów zasadniczych (RPUE nr 305/2011) oraz przepisów szczegółowych (normy zharmonizowane). Wystawienie deklaracji właściwości użytkowych wymaga naniesienia znaku CE na wyrób. Wystawienie krajowej deklaracji właściwości użytkowych wymaga naniesienia na wyrób znaku budowlanego B.
RzppiNharn1IC
Nagranie dźwiękowej lekcji dotyczące wystawienia deklaracji właściwości użytkowych.
Nagranie dźwiękowej lekcji dotyczące wystawienia deklaracji właściwości użytkowych.
Nagranie dźwiękowej lekcji dotyczące wystawienia deklaracji właściwości użytkowych.
ReVGShXphi6sY

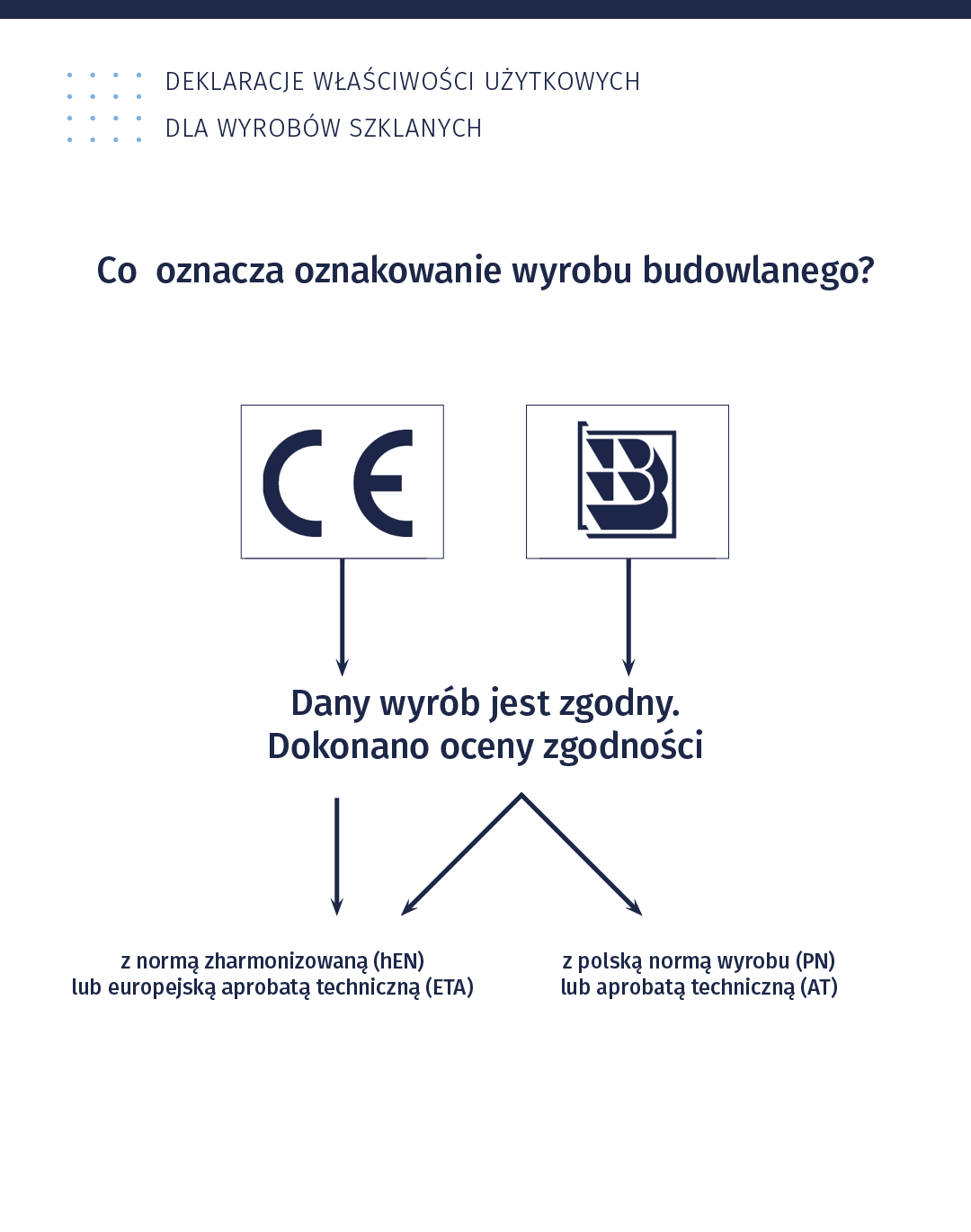

Ilustracja przedstawia deklaracje właściwości użytkowych dla wyrobów szklanych. Poniżej znajduje się schemat, którego głównym hasłem jest pytanie: Co oznacza oznakowanie wyrobu budowlanego? Pod pytaniem znajduje się ilustracja przedstawiająca podział wyrobów budowlanych. Po lewej stronie znajduje się norma Zharmonizowana Europejska Aprobata Techniczna oznaczona symbolem liter CE. Po prawej stronie znajduje się Polska Norma Europejska Aprobata Techniczna oznaczona symbolem litery B. Od liter CE oraz B prowadzą w dół strzałki do hasła: Dany wyrób jest zgodny. Dokonano oceny zgodności. Poniżej strzałki w dół i po lewej stronie (od symbolu CE) napis: z normą zharmonizowaną (hEN) lub europejską aprobatą techniczną (ETA). Natomiast po prawej stronie (od symbolu B) strzałki zarówno do napisu: z normą zharmonizowaną (hEN) lub europejską aprobatą techniczną (ETA) oraz do napisu: z Polską Normą wyrobu (PN) lub aprobatą techniczną (AT).
Plansze interaktywne, pt. ,,Deklaracje właściwości użytkowych dla wyrobów szklanych”.
Źródło: Octopus VR Sp. z o.o., licencja: CC BY-SA 3.0.
Zasadniczo oznakowanie CE musi być umieszczone na wyrobie lub na jego tabliczce znamionowej. Dodatkowo może być naniesione na opakowaniach lub na dokumentach dołączonych do wyrobu. Znak CE umieszczony na samym produkcie lub na tabliczce znamionowej musi znajdować się w widocznym miejscu, być czytelny i nieusuwalny.
W wyjątkowych sytuacjach, np. ze względu na rodzaj wyrobu, oznakowanie CE może zostać wstawione na opakowaniu (jeśli ono istnieje) i na dokumentach dołączonych do danego produktu (jeśli odpowiednia dyrektywa przewiduje takie dokumenty). Dotyczy to m.in. przypadków, gdy: ulokowanie oznakowania na wyrobie (np. na niektórych rodzajach materiałów wybuchowych) nie jest możliwe, nie mogą być zachowane minimalne wymiary symbolu CE (np. na wkładkach przeciwhałasowych), nie ma pewności, że oznakowanie CE będzie widoczne i czytelne.
Niedopuszczalne jest natomiast pominięcie czy przeniesienie oznakowania CE na opakowanie lub dołączane dokumenty tylko z powodów estetycznych.
Obowiązek oznakowania CE dotyczy wszystkich wyrobów, które są objęte dyrektywami nowego podejścia i mają zostać wprowadzone do obrotu na terenie Unii Europejskiej. Certyfikacja CE dotyczy: wszystkich nowych wyrobów wyprodukowanych w państwach członkowskich lub w krajach trzecich, produktów używanych, importowanych na rynek europejski, wyrobów zmodyfikowanych w znaczny sposób, uznanych za nowe.
RgrFbsXkCPhFk
Nagranie dźwiękowej lekcji dotyczące oznakowania CE.
Nagranie dźwiękowej lekcji dotyczące oznakowania CE.
Procedurę oceny zgodności wykonuje producent lub jego upoważniony przedstawiciel, spełniając wymagania odpowiednich modułów oceny zgodności. Działania te bardzo często mogą być wykonane jako jednostki notyfikowane lub jednostki oceny technicznej (wyroby budowlane).
RQ3ONZDdulV7s
Nagranie dźwiękowe dotyczące procedury oceny zgodności.
Nagranie dźwiękowe dotyczące procedury oceny zgodności.
Nagranie dźwiękowe dotyczące procedury oceny zgodności.
RmBmFM1WAbzDa

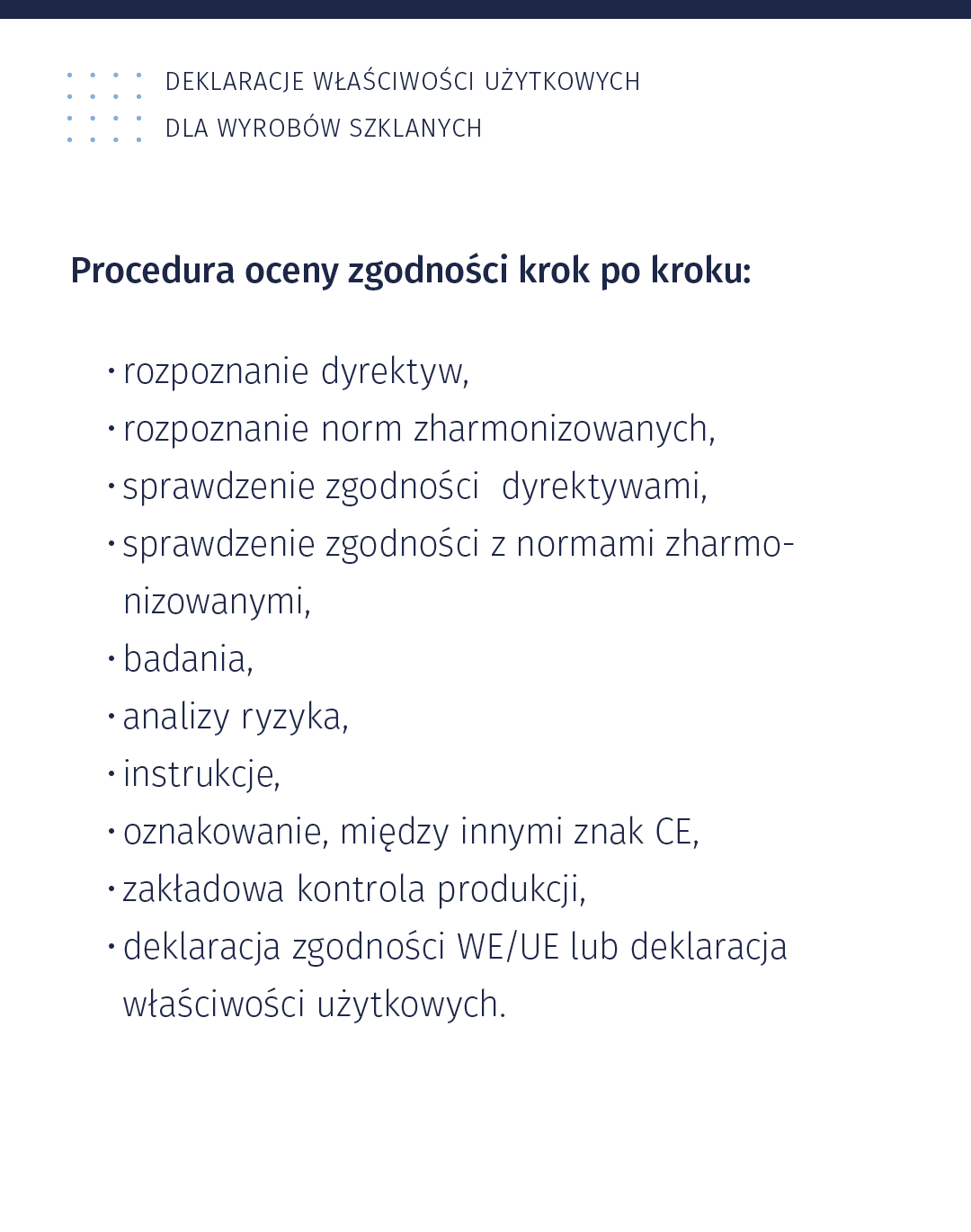

Ilustracja przedstawia deklaracje właściwości użytkowych dla wyrobów szklanych. Poniżej znajduje się wypunktowanie dotyczące procedury oceny zgodności krok po kroku: 1. Rozpoznanie dyrektyw, 2. Rozpoznanie norm zharmonizowanych, 3. Sprawdzenie zgodności z dyrektywami, 4. Sprawdzenie zgodności z normami zharmonizowanymi, 5. Badania. 6. Analizy ryzyka. 7. Instrukcje, 8. Oznakowanie, między innymi znak CE, 9. Zakładowa kontrola produkcji. 10. Deklaracja zgodności WE/UE lub deklaracja właściwości użytkowych.
Plansze interaktywne, pt. ,,Deklaracje właściwości użytkowych dla wyrobów szklanych”.
Źródło: Octopus VR Sp. z o.o., licencja: CC BY-SA 3.0.
Proces oceny zgodności wyrobów jest to jeden z najważniejszych elementów, od którego zależy bezpieczeństwo ich użytkowania. W fazie projektowania taki prawidłowo przeprowadzony proces pozwala na wykrycie różnych błędów, nieprawidłowości w konstrukcji, które mogą prowadzić do znacznych strat materialnych, ale przede wszystkim stwarzać zagrożenia dla zdrowia oraz życia osób, co stanowi bardzo ważny aspekt w przypadku wyrobów budowlanych.
RNreaJrI4dIOS
Nagranie dźwiękowej lekcji dotyczące proces oceny zgodności wyrobów.
Nagranie dźwiękowej lekcji dotyczące proces oceny zgodności wyrobów.
