Dokumenty

1. Dokumentacja projektowa (dokumentacja budowy)

   1.1

Dokument regulowany Ustawą z dnia 7 lipca 1994 r. Prawo budowlane. W dokumentacji budowy powinny się znaleźć: pozwolenie na budowę wraz z projektem budowlanym, dziennik budowy, protokoły odbiorów częściowych i końcowych. Dodatkowo: rysunki i opisy potrzebne do wykonania obiektu, operaty geodezyjne, książka obmiarów, dziennik montażu (dla inwestycji realizowanych tą metodą).

R1KfWCqYcmxDL

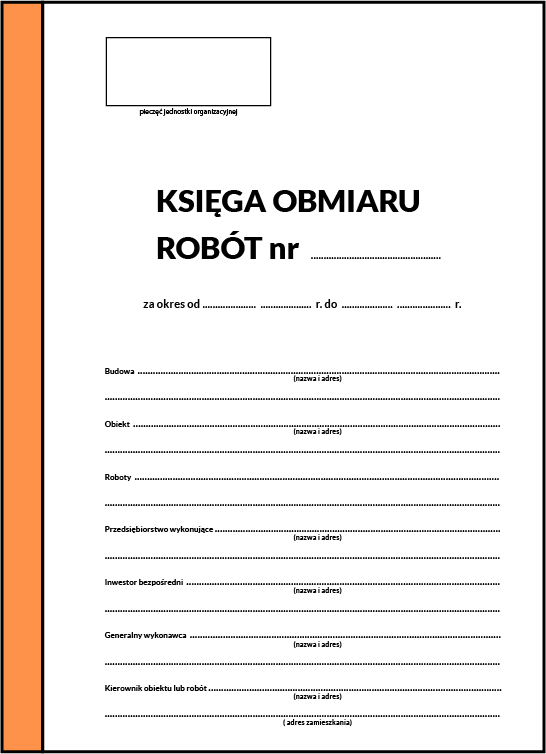

Grafika przedstawia wzór księgi obmiaru robót. W lewym górnym rogi widoczne jest prostokątne pole z podpisem: pieczęć jednostki organizacyjnej. Poniżej, pośrodku, widoczny jest napis KSIĘGA OBMIARU ROBÓT NR. Poniżej napis: za okres od do. Poniżej treść księgi z polami do wypełnienia (od góry): Budowa (nazwa i adres); Obiekt (nazwa i adres); Roboty; Przedsiębiorstwo wykonujące (nazwa i adres); Inwestor bezpośredni (nazwa i adres); Generalny wykonawca (nazwa i adres); Kierownik obiektu lub robót (nazwa i adres; adres zamieszkania). Opisy obiektów prezentowanych na grafikach są załączone w treści galerii zdjęć.

• Powrót do spisu treścisPowrót do spisu treści

2. Dziennik budowy

   1.2

Urzędowy dokument przeznaczony do zapisu przebiegu robót i zdarzeń na budowie oraz notowania okoliczności zaistniałych w trakcie realizacji robót. Zapisy w dzienniku budowy należy prowadzić na bieżąco w porządku chronologicznym. Wpisów dokonuje się kolejno, bez pozostawienia pustych miejsc. Przy każdym zapisie umieszcza się datę oraz podpis osoby dokonującej zapisu z podaniem imienia i nazwiska, stanowiska służbowego i nazwy instytucji, którą reprezentuje. Każdy pobyt inspektora nadzoru, jego wskazówki oraz decyzje wymagają odnotowania w dzienniku budowy

R1CH9IlUKausi

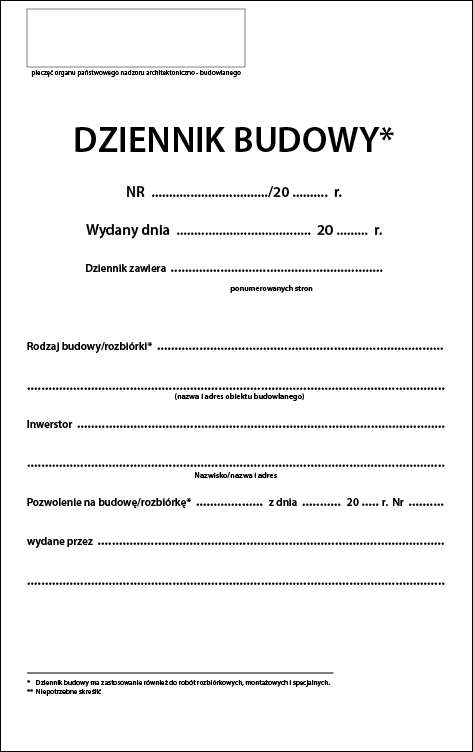

Grafika przedstawia wzór dziennika budowy. W lewym górnym rogi widoczne jest prostokątne pole z podpisem: pieczęć organu państwowego nadzoru architektoniczno‑budowlanego. Poniżej, pośrodku, widoczny jest napis: DZIENNIK BUDOWY (z gwiazdką w indeksie górnym). Poniżej napis: NR /20... r.; Wydany dnia; Dziennik zawiera (liczba ponumerowanych stron). Poniżej treść dziennika z polami do wypełnienia (od góry): Rodzaj budowy/rozbiórki (z dwoma gwiazdkami w indeksie górnym) (nazwa i adres obiektu budowlanego); Inwestor (Nazwisko/nazwa i adres); Pozwolenie na budowę/rozbiórkę z dnia i numer; wydane przez (nazwa i adres). W dolnej części znajduje się legenda: gwiazdka – Dziennik budowy ma zastosowanie również do robót rozbiórkowych, montażowych i specjalnych; dwie gwiazdki – Niepotrzebne skreślić. Opisy obiektów prezentowanych na grafikach są załączone w treści galerii zdjęć.

• Powrót do spisu treścisPowrót do spisu treści

Zespoły

1. Inspektor nadzoru (odbiór robót)

   2.1

Ocena robót związanych z budową oraz utrzymaniem obiektów gospodarki wodno‑ściekowej jest przeprowadzana przez inspektora nadzoru. Proces odbioru obejmuje szczegółowe sprawdzenie kluczowych elementów, takich jak:

– stan podłoża pod uzbrojenie i rurociągi, w tym rodzaj gruntu, jego zagęszczenie i właściwa wysokość,
– typ użytych uszczelek,
– stan techniczny rurociągów,
– integralność wszystkich połączeń,
– zgodność wykonanej infrastruktury z dokumentacją projektową, uwzględniając materiały wykorzystane w procesie budowy.

Proces odbioru musi odbyć się w sposób umożliwiający wprowadzenie ewentualnych poprawek bez zatrzymywania ogólnego postępu prac. Minimalna długość odcinka robót ziemnych podlegających odbiorowi wynosi 50 metrów.

Podstawowe czynności odbiorowe wykonywane przez inspektora nadzoru obejmują:

– analizę dokumentów potwierdzających zastosowanie materiałów zatwierdzonych do użytku,
– ocenę stabilności zabezpieczeń rurociągów, które zapewniają ochronę przed ewentualnymi przemieszczeniami.

RftyXm7qX9M6G

Zdjęcie przedstawia inspektora nadzoru. Widoczna jest, od pasa w górę, stojąca kobieta, zwrócona w prawo. Ubrana jest w niebieską koszulę z długim rękawem, na którą ma założoną jaskrawozieloną odblaskową ostrzegawczą kamizelkę, a na głowie ma biały kask ochronny. W dłoniach trzyma podkładkę z przypiętymi klipsem kartkami. W tle widoczne są wysokie, żółte rusztowania. Opisy obiektów prezentowanych na grafikach są załączone w treści galerii zdjęć.

RD5ME4OwMWOc8

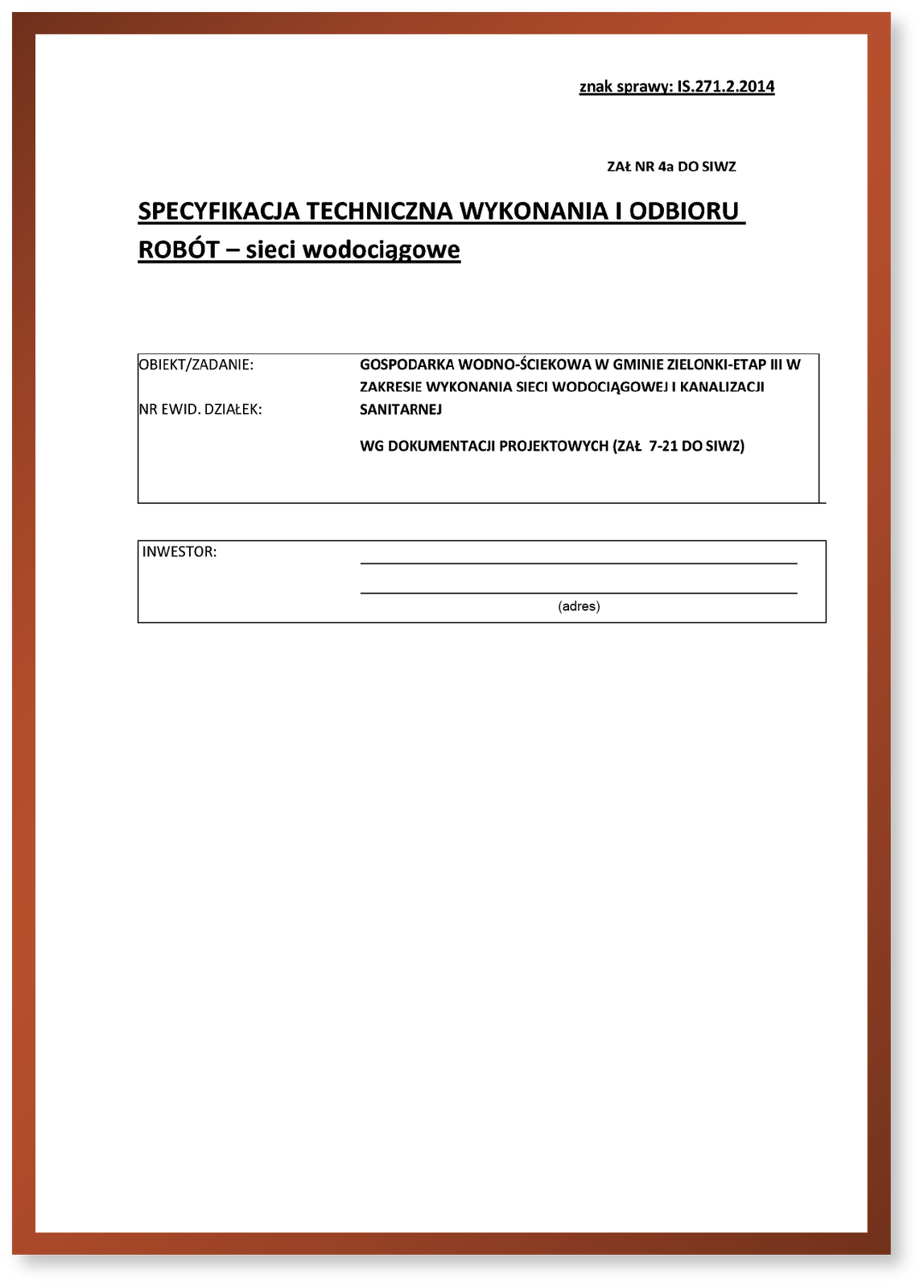

Grafika przedstawia specyfikację techniczną wykonania i odbioru robót. W prawym górnym rogi widoczny jest napis: Znak sprawy: IS.271.2.2014. Poniżej niego napis: Zał NR 4a DO SIWZ. Poniżej pośrodku napis: SPECYFIKACJA TECHNICZNA WYKONANIA I ODBIORU ROBÓT – sieci wodociągowe. Poniżej, w dwóch komórkach, widoczne są napisy: (od góry): OBIEKT/ZADANIE GOSPODARKA WODNO‑ŚCIEKOWA W GMINIE ZIELONKI - ETAP III W ZAKRESIE WYKONANIA SIECI WODOCIĄGOWEJ I KANALIZACJI SANITARNEJ; NR EWID. DZIAŁEK – WG DOKUMENTACJI PROJEKTOWYCH (ZAŁ. 7‑21 DO SIWZ); INWESTOR (adres). Opisy obiektów prezentowanych na grafikach są załączone w treści galerii zdjęć.

2. Wykonawca (wykonanie robót)

   2.2

W specyfikacji technicznej precyzuje się, że zespół robotników jako wykonawca jest odpowiedzialny za prowadzenie robót zgodnie z warunkami umowy. Wykonawca ma obowiązek zapewnić, że prace są realizowane zgodnie z dokumentacją projektową oraz stosować odpowiednie materiały. W przypadku obsługi geodezyjnej zespół robotników ponosi pełną odpowiedzialność za wykonywanie wszystkich elementów robót - zarówno tych przekazanych na piśmie przez inspektora nadzoru, jak i określonych w dokumentacji.

Wszelkie błędy wynikające z działań wykonawcy muszą być przez niego naprawione na jego własny koszt. Wyjątkiem są sytuacje, gdy błąd wynika z niedokładnych danych dostarczonych przez inspektora nadzoru. Jednakże za niepoprawne wytyczenie robót czy błędy w wyznaczaniu wysokości również ponosi odpowiedzialność wykonawca, nawet jeśli wcześniej inspektor dokonał weryfikacji.

R1TMBRmCZjQ88

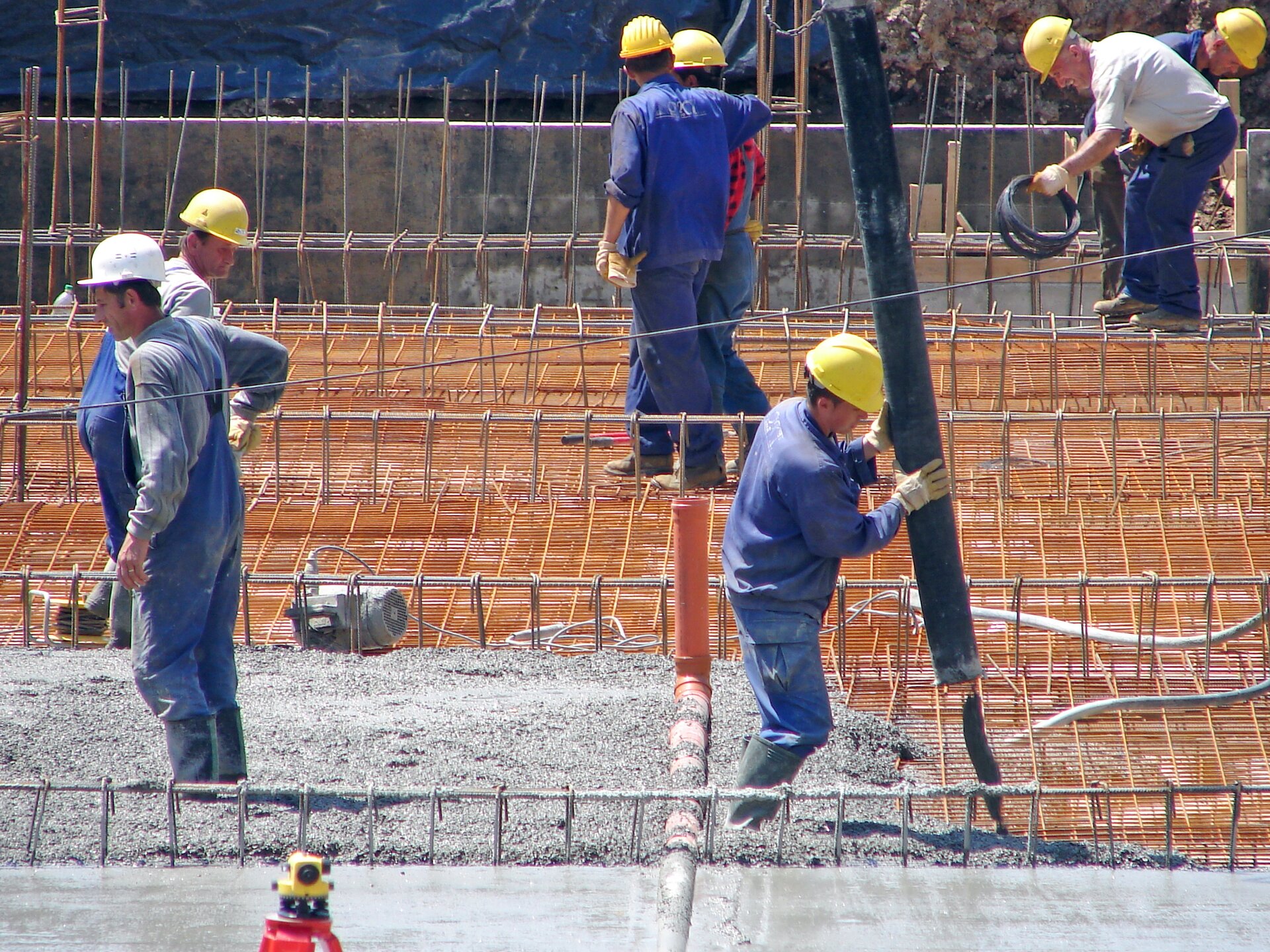

Zdjęcie przedstawia wykonanie robót. Na zdjęciu widoczna jest grupa mężczyzn ubranych granatowe ubrania robocze, obuwie robocze i kaski ochronne na głowach. Mężczyźni wykonują prace budowlane na budowie: jeden z nich trzyma pionowo opadającą rurę, z której wylewa się beton; inny podaje kable. Pomiędzy nimi widoczne są metalowe szkielety budynku. Na dole, po lewej, widoczna jest luneta urządzenia pomiarowego. Opisy obiektów prezentowanych na grafikach są załączone w treści galerii zdjęć.

3. Normy techniczne

   2.3

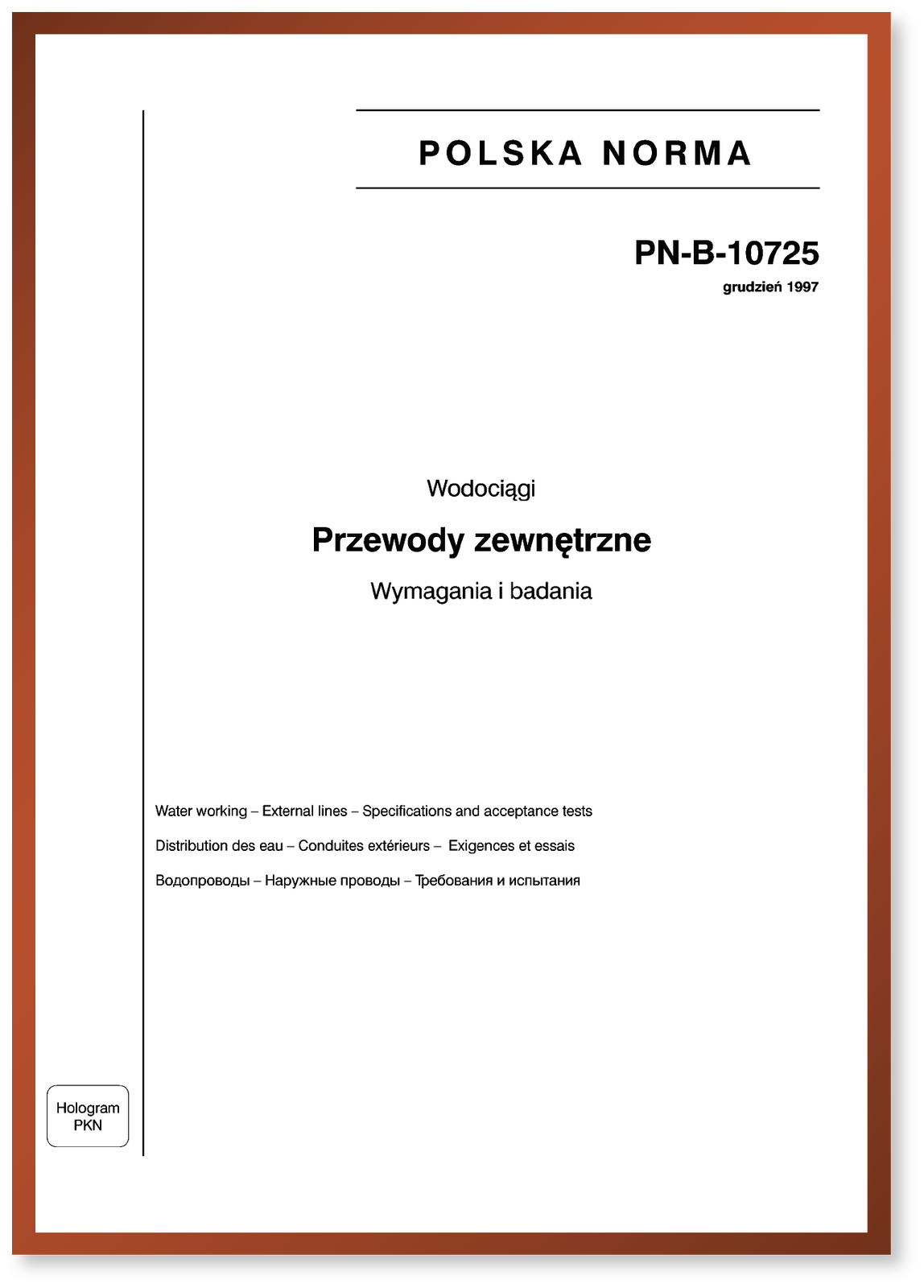

Specyfikacje Techniczne odwołują się najczęściej do zestawu Polskich Norm (PN), regulacji branżowych oraz instrukcji. Traktuje się je jako integralną całość i czyta łącznie z rysunkami oraz innymi dokumentami. Wykonawca jest zobligowany do pełnej znajomości ich treści oraz wymagań. Zastosowanie znajdą najnowsze wydania Polskich Norm (datowane nie wcześniej niż 30 dni przed terminem składania ofert), chyba że postanowiono inaczej. Aby prace były wykonywane w sposób bezpieczny powinny być zgodne z aktualnie obowiązującymi Polskimi Normami (PN)/(EN‑PN) oraz krajowymi przepisami. Wykonawca każdorazowo jest zobowiązany do przestrzegania wszystkich norm obowiązujących podczas wykonywania prac określonych w umowie, równie jak wszelkich innych wymagań zawartych w specyfikacjach technicznych.

R1F22LJR9e0ba

Grafika przedstawia normę techniczną. W prawym górnym rogu widoczny jest napis: POLSKA NORMA. Poniżej niego napis: PN‑B-10725 grudzień 1997. Poniżej pośrodku napis: Wodociągi, Przewody zewnętrzne, Wymagania i badania. Poniże widoczne są napisy w językach angielskim, francuskim i rosyjskim, które są tłumaczeniem: Wodociągi, Przewody zewnętrzne, Wymagania i badania. W lewym dolnym narożniku prostokąt z napisem: Hologram PKN. Opisy obiektów prezentowanych na grafikach są załączone w treści galerii zdjęć.

• Powrót do spisu treścisPowrót do spisu treści

Maszyny

1. Koparka

   3.1

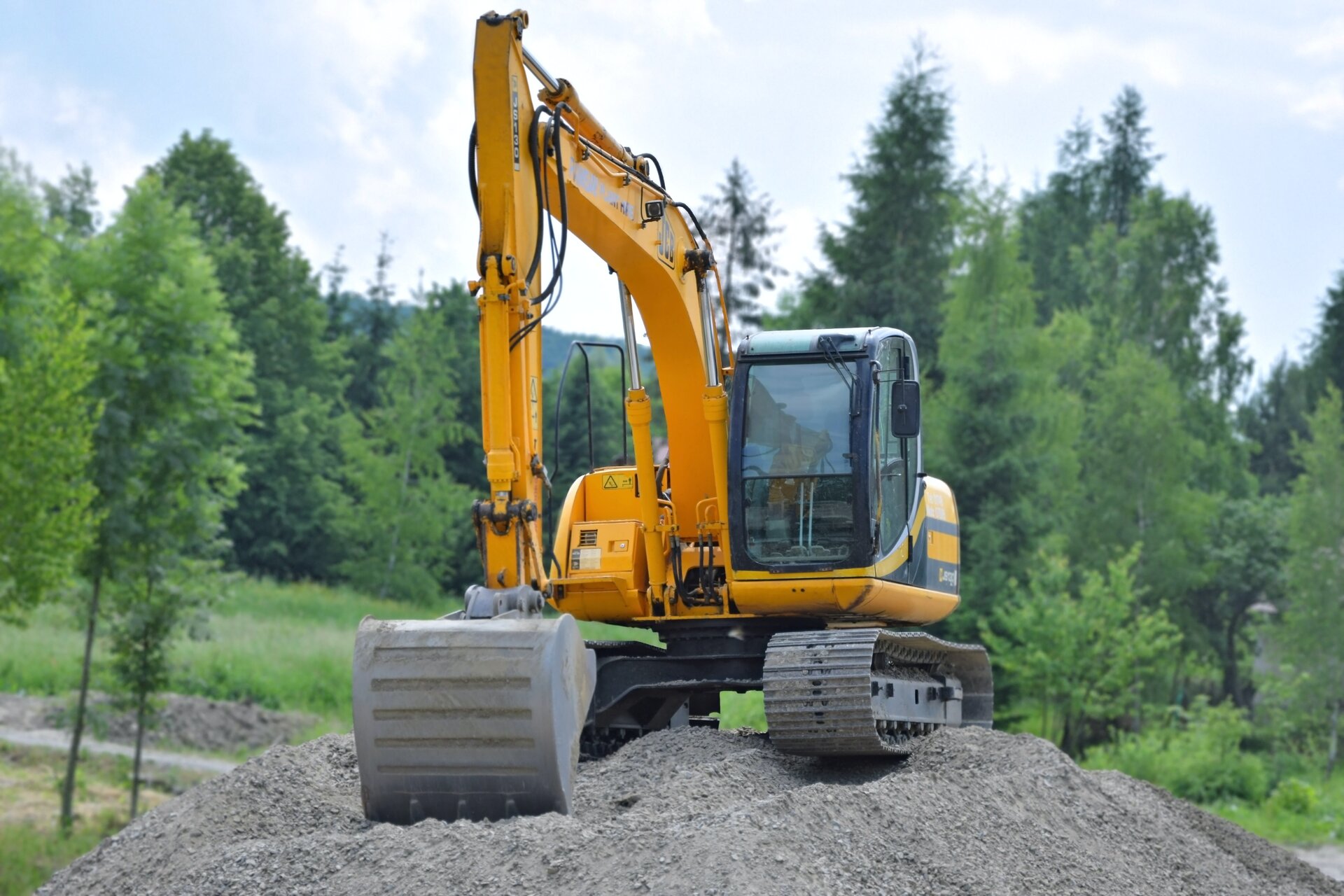

Maszyna przeznaczona do robót ziemnych, które umożliwiają oddzielanie urobku od gruntu i przeniesienie go na środki transportowe lub na składowisko materiału. Składa się z: siłowników hydraulicznych, wysięgnika, podwozia, zwolnicy, ramienia i łyżki.

R19LPWaVberrd

Zdjęcie przedstawia koparkę. Widoczna jest żółta koparka stojąca na niewielkiej hałdzie szarego żwiru. Ramię koparki jest opuszczone, a łyżka dotyka żwiru. Po prawej stronie od ramienia widoczna jest kabina operatora koparki. W tle widoczne są drzewa. Opisy obiektów prezentowanych na grafikach są załączone w treści galerii zdjęć.

• Powrót do spisu treścisPowrót do spisu treści

2. Koparka podsiębierna

   3.2

Koparka stosowana do skarpowania, wykonywania przekopów i rowów, gdzie poziom urabianego gruntu znajduje się poniżej poziomu ustawienia koparki. Prace wykonywane są z poziomu górnej krawędzi wykopu.

R1TGRzpl4DG1w

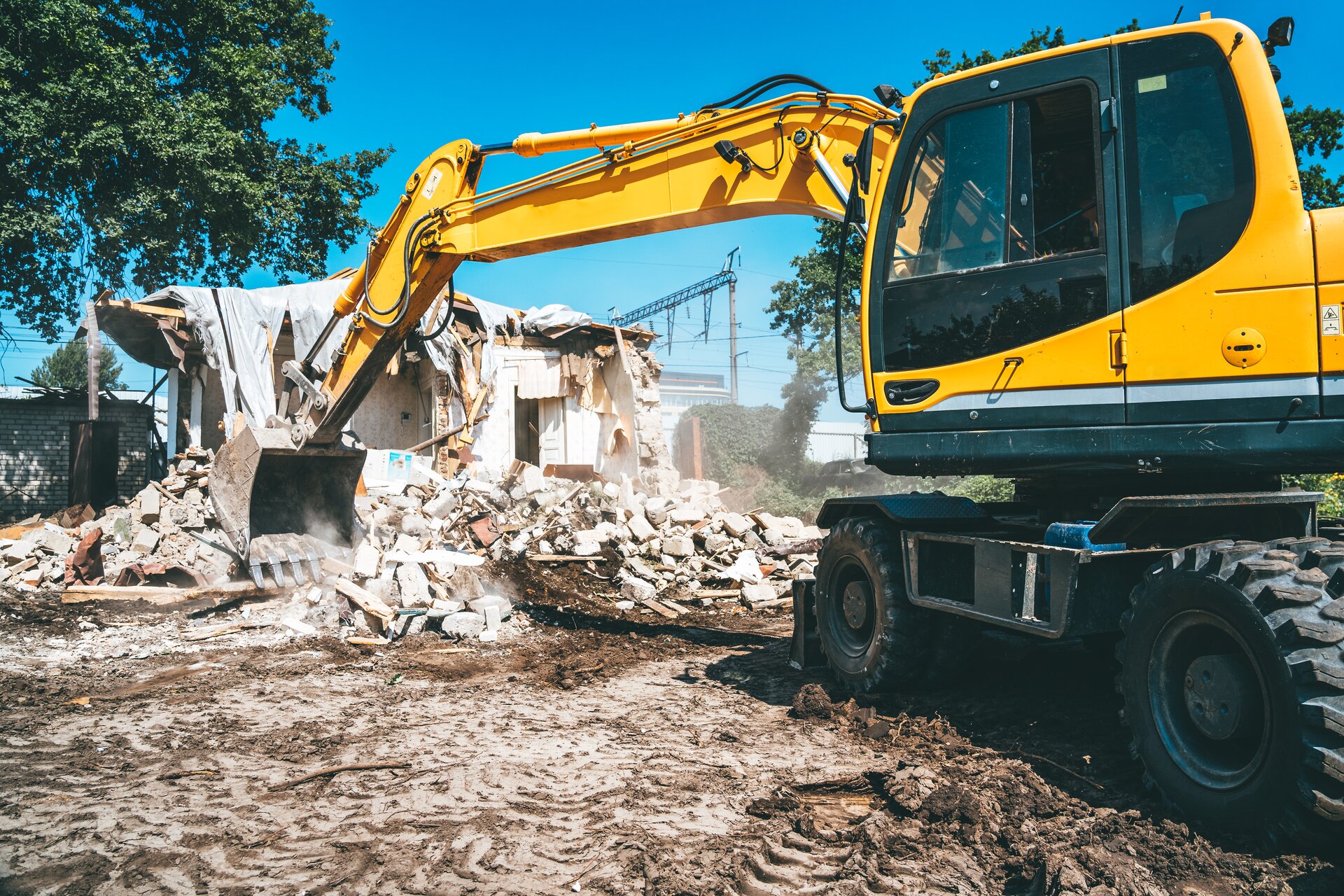

Zdjęcie przedstawia koparkę podsiębierną. Widoczna jest żółta koparka, w ujęciu z boku, stojąca na rozjeżdżonej ziemi. Ramię koparki jest wyprostowane, a łyżka nabiera gruz z rozwalonego budynku znajdującego się w tle. Po prawej stronie od ramienia widoczna jest kabina operatora koparki. W tle widoczny jest budynek podczas rozbiórki. Opisy obiektów prezentowanych na grafikach są załączone w treści galerii zdjęć.

• Powrót do spisu treścisPowrót do spisu treści

3. Koparka przedsiębierna

   3.3

Koparka stosowana w miejscach, w których poziom urabianego gruntu znajduje się powyżej poziomu ustawienia koparki. Oznacza to, że koparka ta często pracuje na poziomie dna wykopu. Podczas pracy współpracuje z pojazdami odwożącymi urobek.

RCPDpoPJaa4FY

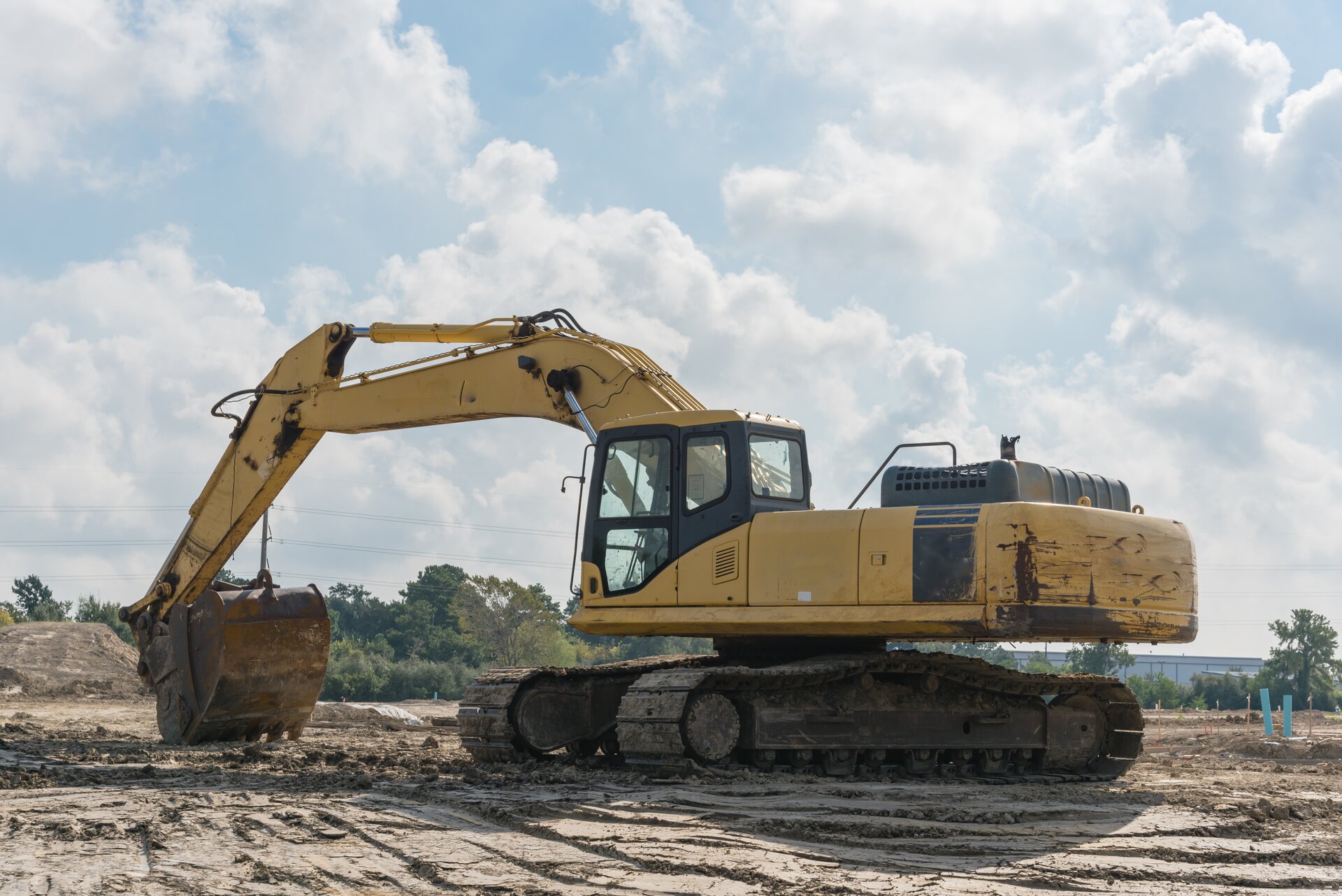

Zdjęcie przedstawia koparkę przedsiębierną. Widoczna jest żółta koparka, w ujęciu z boku, stojąca na rozjeżdżonej ziemi. Ramię koparki jest wyprostowane, a łyżka jest podniesiona nad ziemią. Po lewej stronie od ramienia widoczna jest kabina operatora koparki, a na jej tyle duża pozioma platforma. W tle widoczną hałdy ziemi, plac budowy, a na horyzoncie drzewa. Opisy obiektów prezentowanych na grafikach są załączone w treści galerii zdjęć.

• Powrót do spisu treścisPowrót do spisu treści

4. Koparka chwytakowa

   3.4

Koparka stosowana w regulacji rzek przy oczyszczaniu i pogłębianiu koryt rzecznych. Posiada samoczynnie otwierający się i zamykający chwytak zawieszony na linach, który zagłębia się w grunt pod własnym ciężarem.

R1Ytdwy7mYYBY

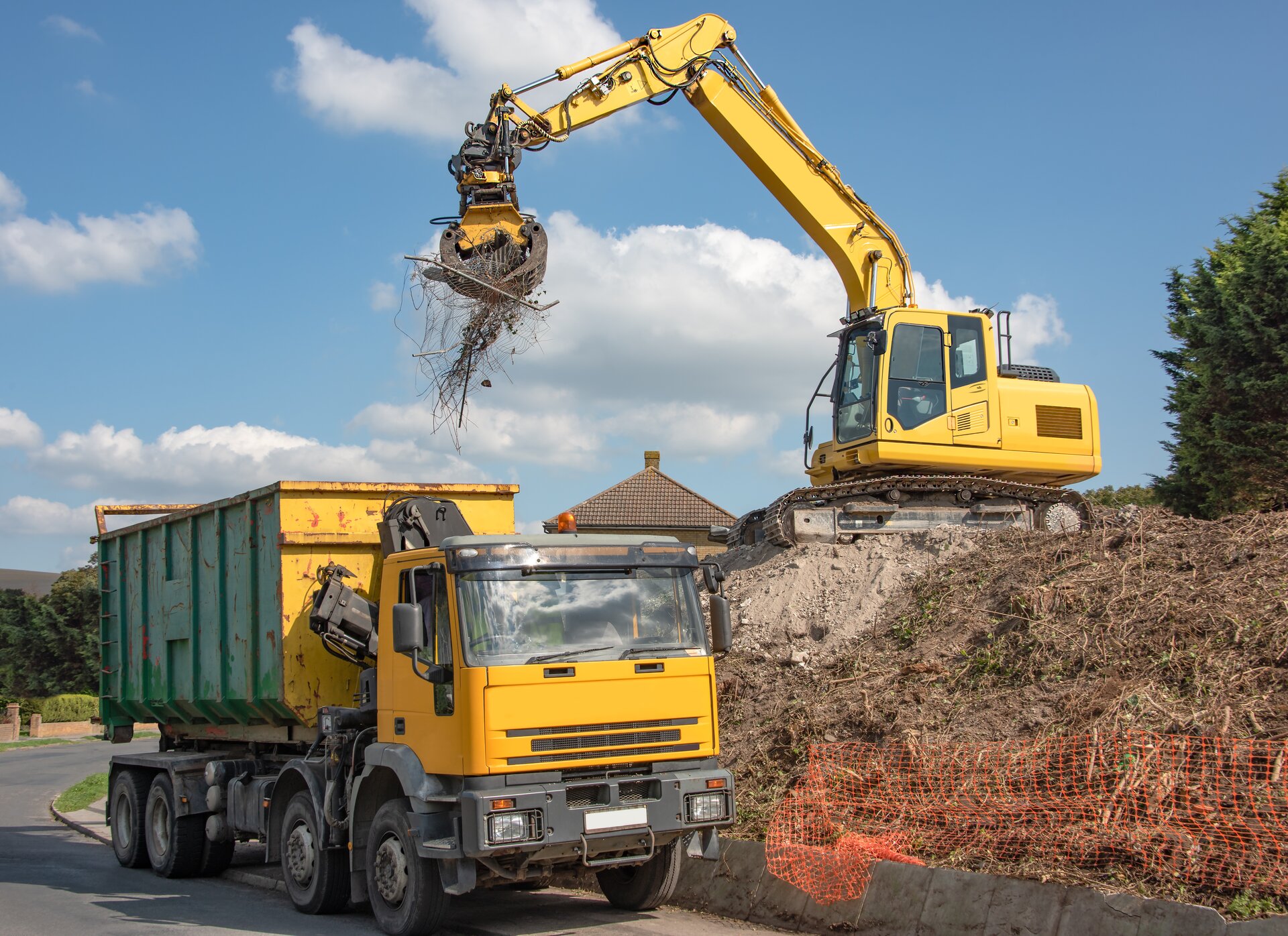

Zdjęcie przedstawia koparkę chwytakową. Widoczna jest żółta koparka, w ujęciu z ukosa, stojąca na rozjeżdżonej hałdzie ziemi, na poboczu drogi. Ramię koparki jest podniesione do góry, a łyżka wypełniona ziemią, znajduje się nad przyczepą zaparkowanego na poboczu samochodu ciężarowego, stojącego na lewo od koparki. Po prawej stronie od ramienia koparki widoczna jest kabina operatora koparki. W tle widoczny dach budynku, a za samochodem zakręt drogi. Opisy obiektów prezentowanych na grafikach są załączone w treści galerii zdjęć.

• Powrót do spisu treścisPowrót do spisu treści

5. Koparka zgarniakowa

   3.5

Koparka stosowana do wykonywania przekopów, nasypów, skarpowania i pogłębiania.

RtUIuCAPngyhI

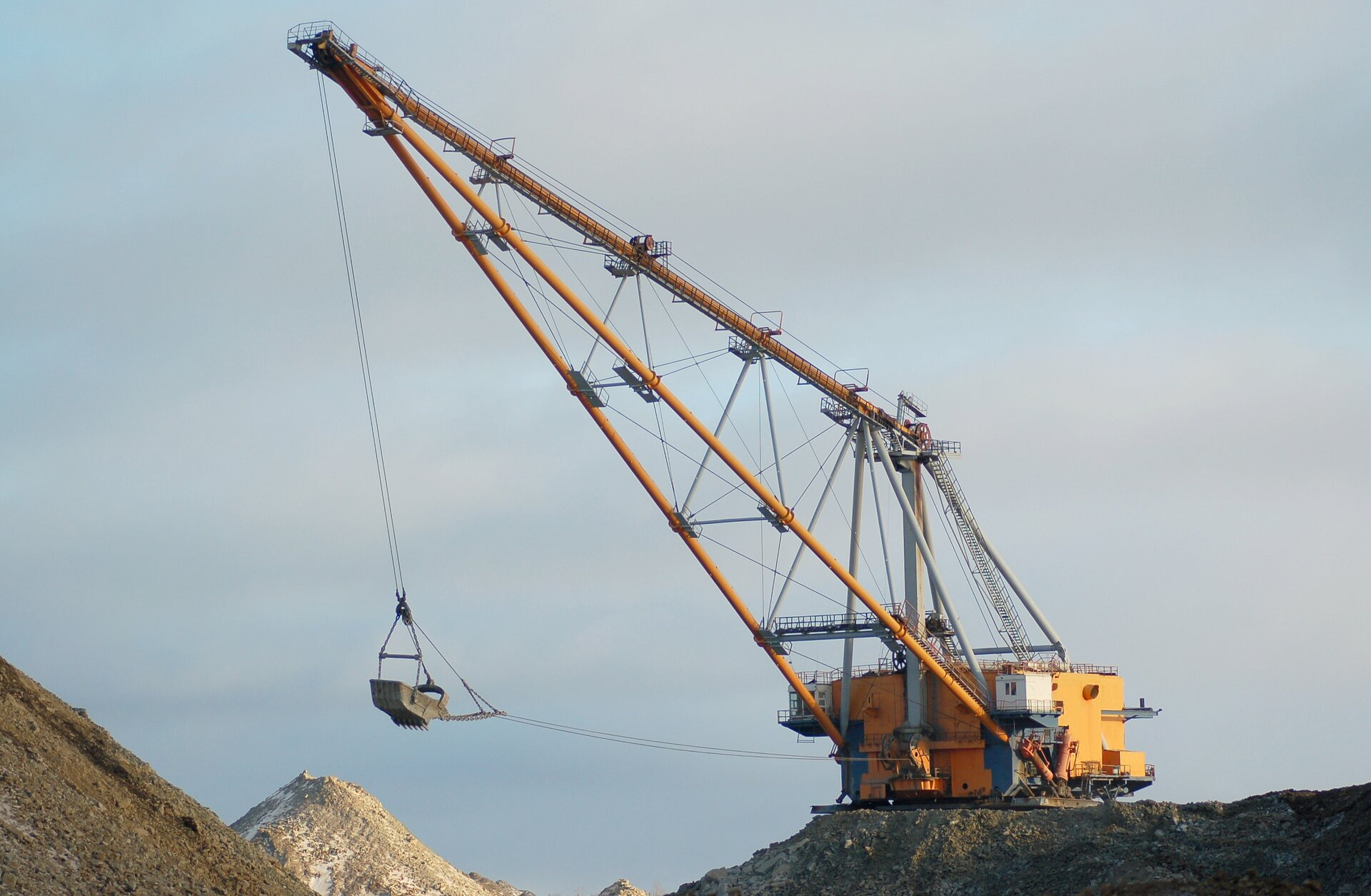

Zdjęcie przedstawia koparkę zgarniakową. Widoczna jest żółta koparka, w ujęciu z ukosa, stojąca na płaskiej hałdzie ziemi. Ażurowe ramię koparki jest podniesione do góry, do którego przymocowana jest łyżka w formie wagonika zawieszonego na linach. Po lewej stronie widoczne są hałdy ziemi i żwiru. Opisy obiektów prezentowanych na grafikach są załączone w treści galerii zdjęć.

• Powrót do spisu treścisPowrót do spisu treści

6. Pogłębiarka

   3.6

Jednostka pływająca mająca na celu pogłębianie akwenów wodnych. Można rozróżnić pogłębiarki jednoczerpakowe i wieloczerpakowe. Maszyny te wykonują cykle odspajania gruntu, podnoszenia urobku ponad zwierciadło wody i transportu na miejsce odkładania.

RlR45fbux2cLn

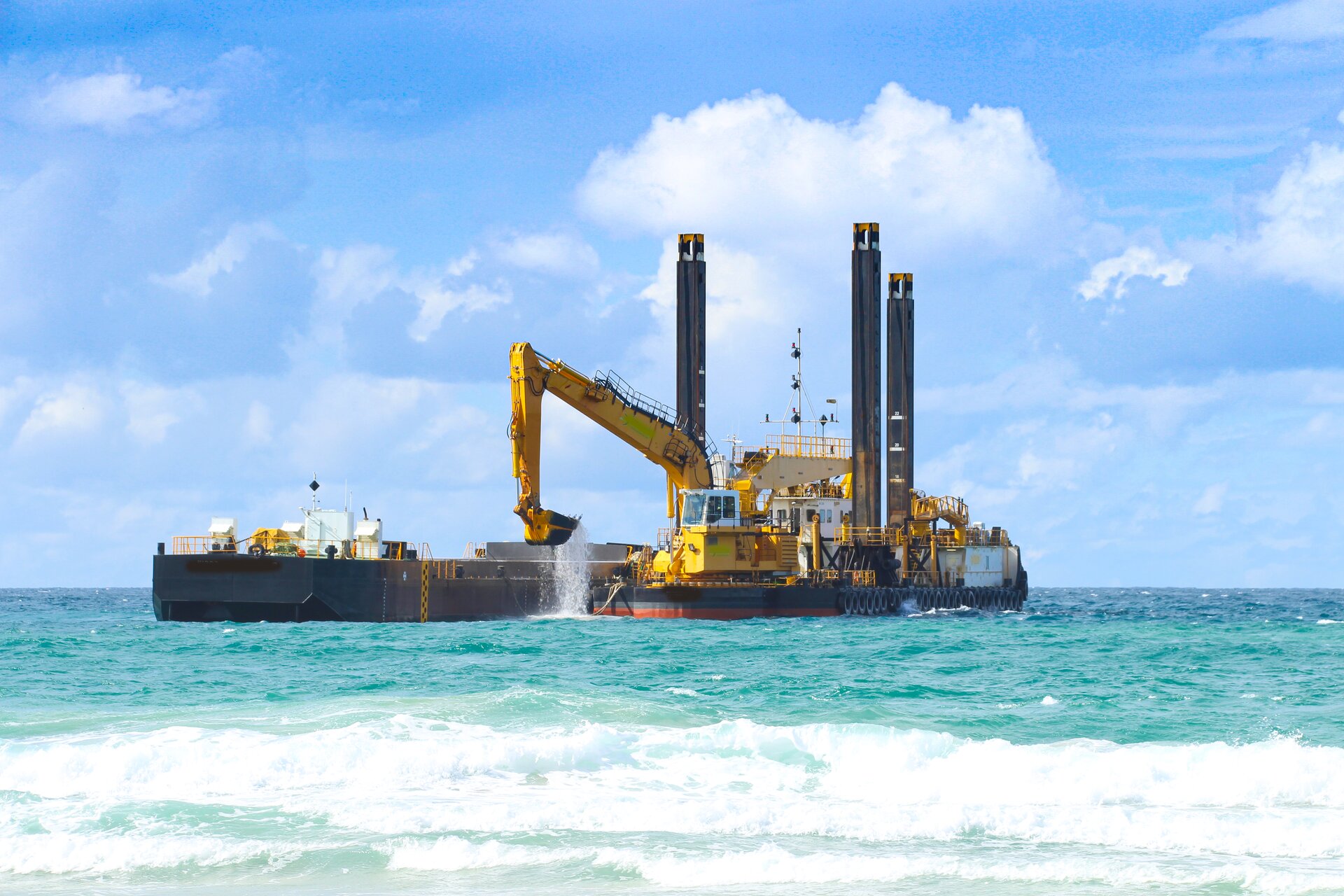

Zdjęcie przedstawia pogłębiarkę. Widoczna jest żółta maszyna, w ujęciu z ukosa, stojąca na platformie na morzu. Ramię koparki jest podniesione do góry, a łyżka znajduje się nad wodą. Po prawej stronie od ramienia koparki widoczna jest kabina operatora koparki. Na lewo od koparki widoczna jest druga platforma. Opisy obiektów prezentowanych na grafikach są załączone w treści galerii zdjęć.

• Powrót do spisu treścisPowrót do spisu treści

7. Równiarka

   3.7

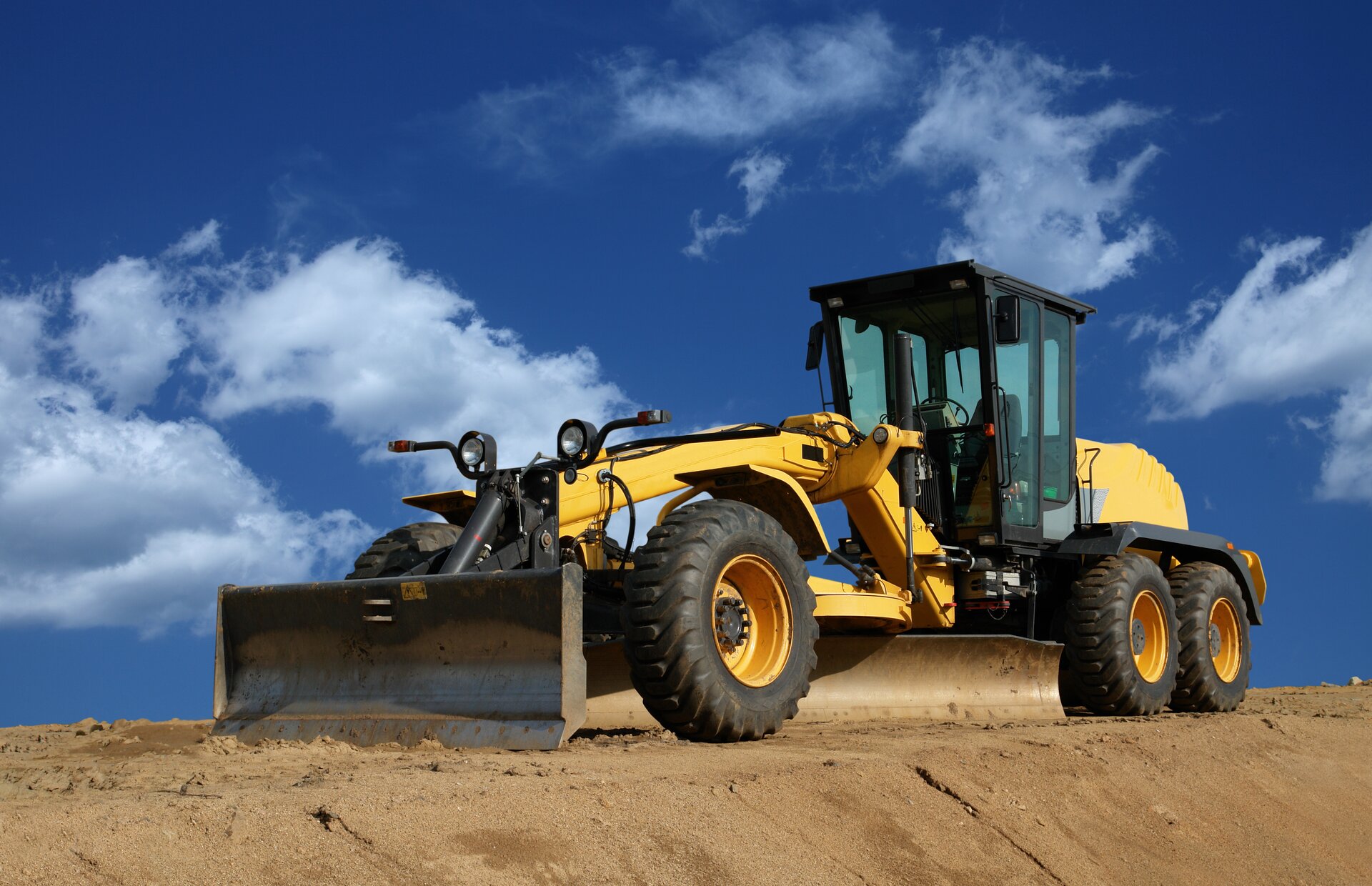

Sprzęt służący do przemieszczeń gruntu na niewielkie odległości. Przy jego pomocy profiluje się podłoża pod nawierzchnię dróg, lotnisk, rowów i poboczy oraz wyrównuje nasypy.

R1aoQFwvbM00Y

Zdjęcie przedstawia równiarkę. Widoczna jest żółta maszyna, w ujęciu z ukosa, stojąca na płaskiej hałdzie piasku. Ramię równiarki zakończone jest szeroką łyżką opartą na piasku. Na końcu ramienia równiarki znajdują się dwa halogeny. W tylnej części widoczna jest kabina operatora równiarki. Opisy obiektów prezentowanych na grafikach są załączone w treści galerii zdjęć.

• Powrót do spisu treścisPowrót do spisu treści

8. Skarpiarka nadpoziomowa

   3.8

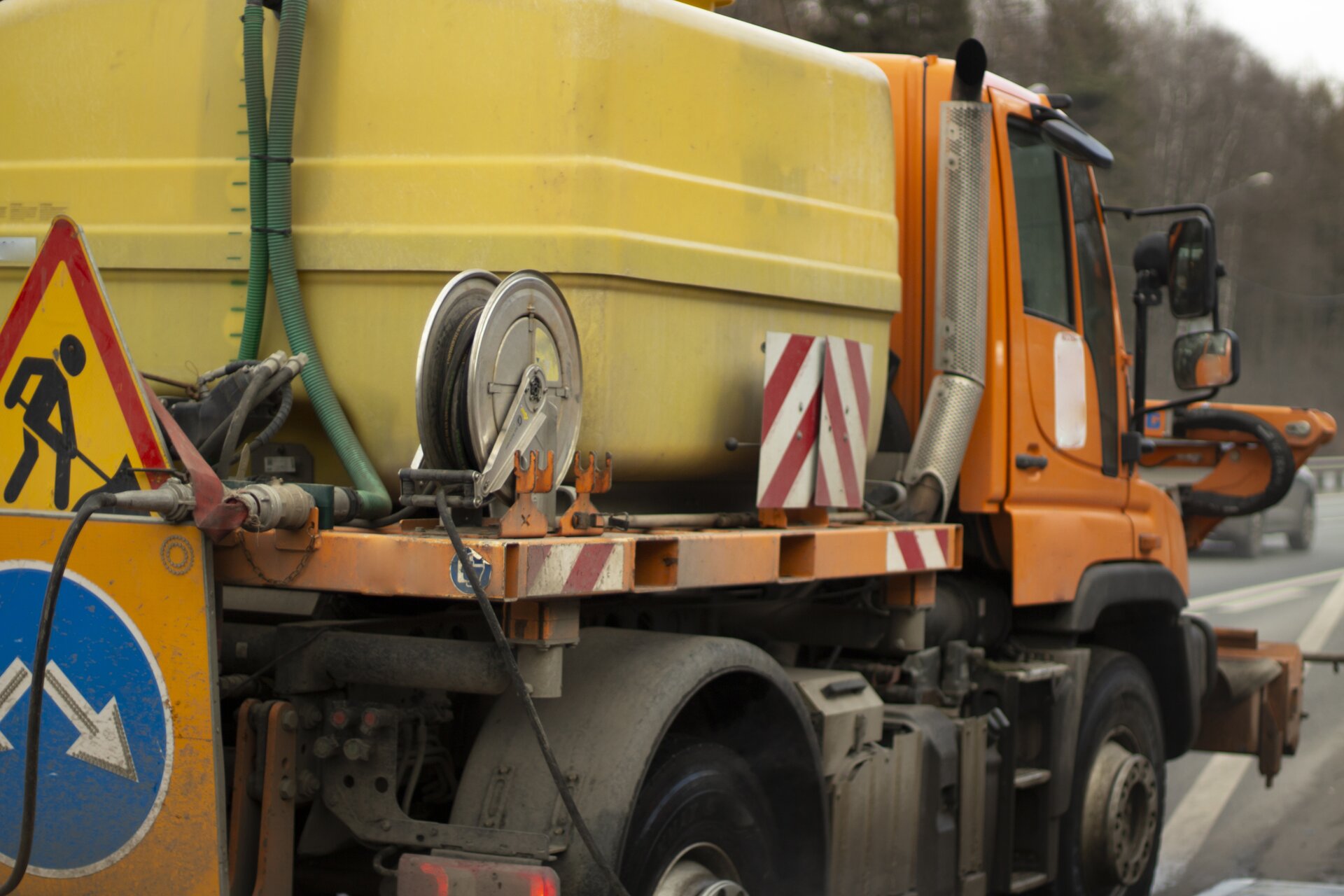

Sprzęt stosowany do urabiania skarpy położonej poniżej stanowiska koparki.

RpeikQH7v1LIE

Zdjęcie przedstawia skarpiarkę nadpoziomową. Widoczny jest pojazd, w ujęciu z ukosa, z tyłu. W przedniej części widoczna jest kabina kierowcy, za którą znajduje się platforma. Na platformie widoczny jest duży, żółty zbiornik oraz kołowrotek, liny, zaczepy oraz znaki informujące o pracach. Opisy obiektów prezentowanych na grafikach są załączone w treści galerii zdjęć.

• Powrót do spisu treścisPowrót do spisu treści

9. Skarpiarka podpoziomowa

   3.9

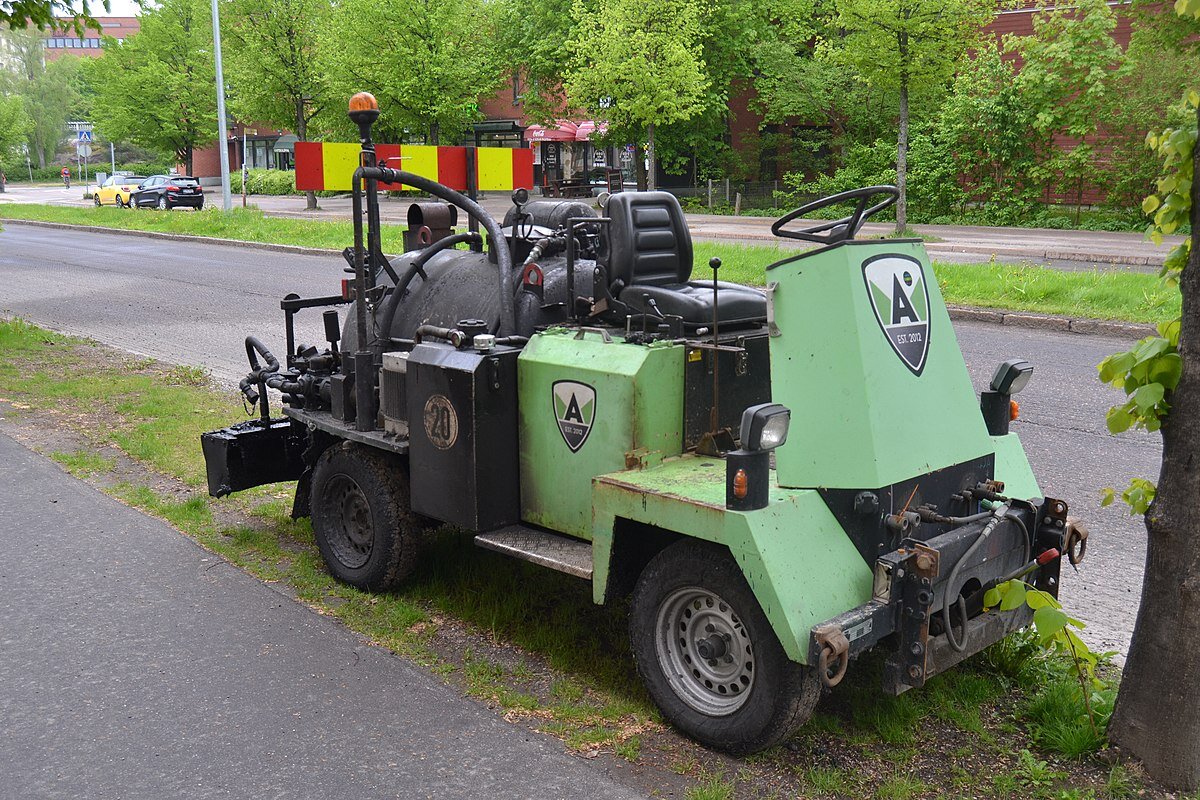

Sprzęt stosowany do urabiania skarpy położonej powyżej stanowiska koparki.

R1YMFbbPqvDUF

Zdjęcie przedstawia skarpiarkę podpoziomową. Widoczne jest urządzenie w ujęciu z boku. W przedniej części znajduje się miejsce operatora. W tylnej części widoczne są zbiorniki na niewielkiej platformie, połączone rurkami, z zaworami, kablami. Skarpiarka stoi na pasie zieleni między drogą a chodnikiem. W tle widoczna ulica. Opisy obiektów prezentowanych na grafikach są załączone w treści galerii zdjęć.

• Powrót do spisu treścisPowrót do spisu treści

10. Spycharka

    3.10

Sprzęt służący głównie do odspajania gruntu, wykonywania wykopów, przemieszczania urobku na bliskie odległości (piętnastu do stu metrów), zagęszczania podłoża, niwelacji i profilowania terenu.

RHtMLhHOtp3om

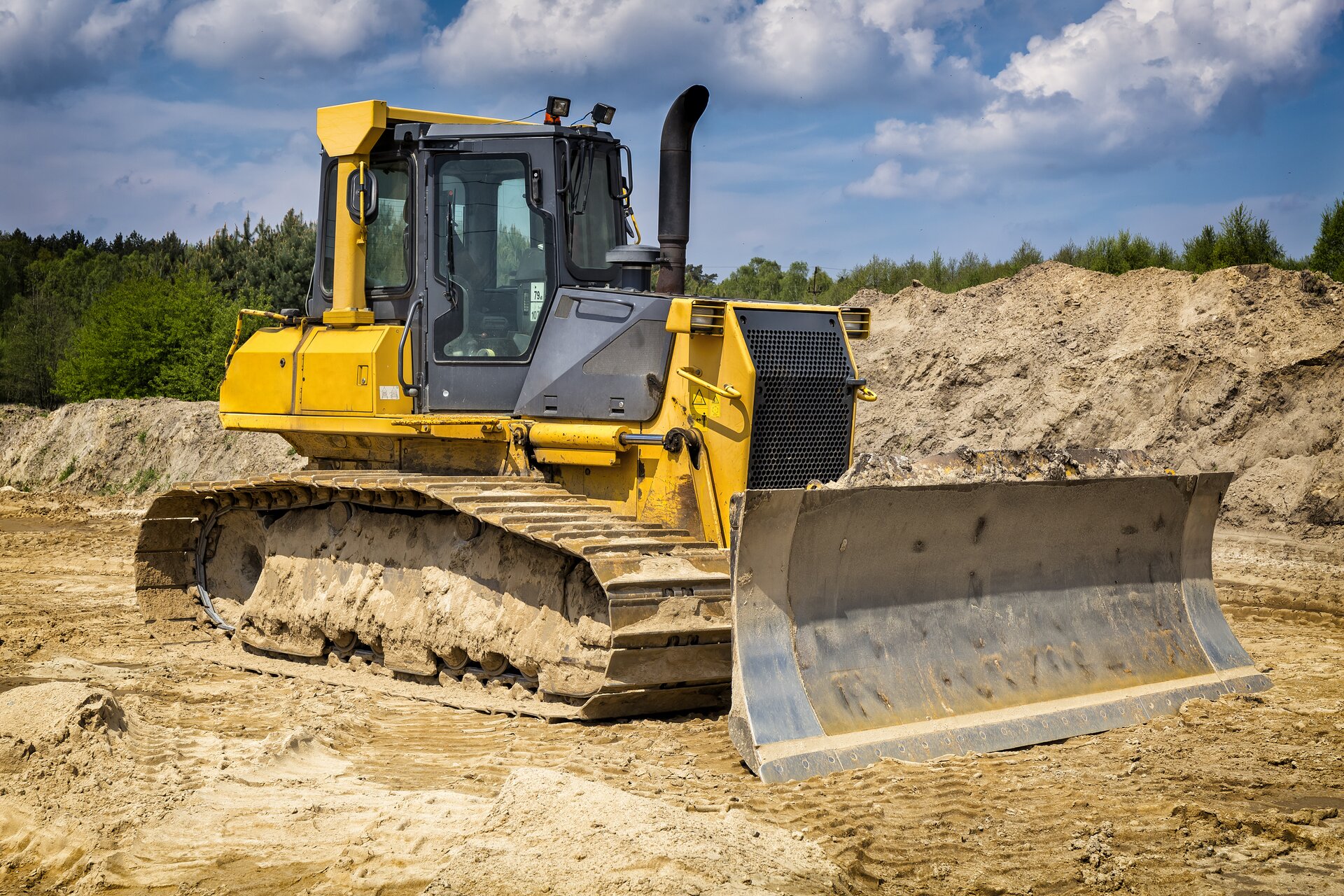

Zdjęcie przedstawia spycharkę. Widoczna jest maszyna w ujęciu z boku, stojąca na rozjeżdżonej ziemi. W przedniej części widoczne jest ramię spycharki z szerokim lemieszem, czyli elementem pracującym. W tyle widoczna jest kabina operatora spycharki. W tle widoczne są hałdy ziemi. Opisy obiektów prezentowanych na grafikach są załączone w treści galerii zdjęć.

• Powrót do spisu treścisPowrót do spisu treści

11. Wieloczerpakowa koparka podpoziomowa

    3.11

Koparka stosowana do odspajania i przemieszczania gruntu za pomocą czerpaków umieszczonych na obwodzie koła lub łańcucha okalającego drabinę czerpakową.

R1aF4sGfXPaYk

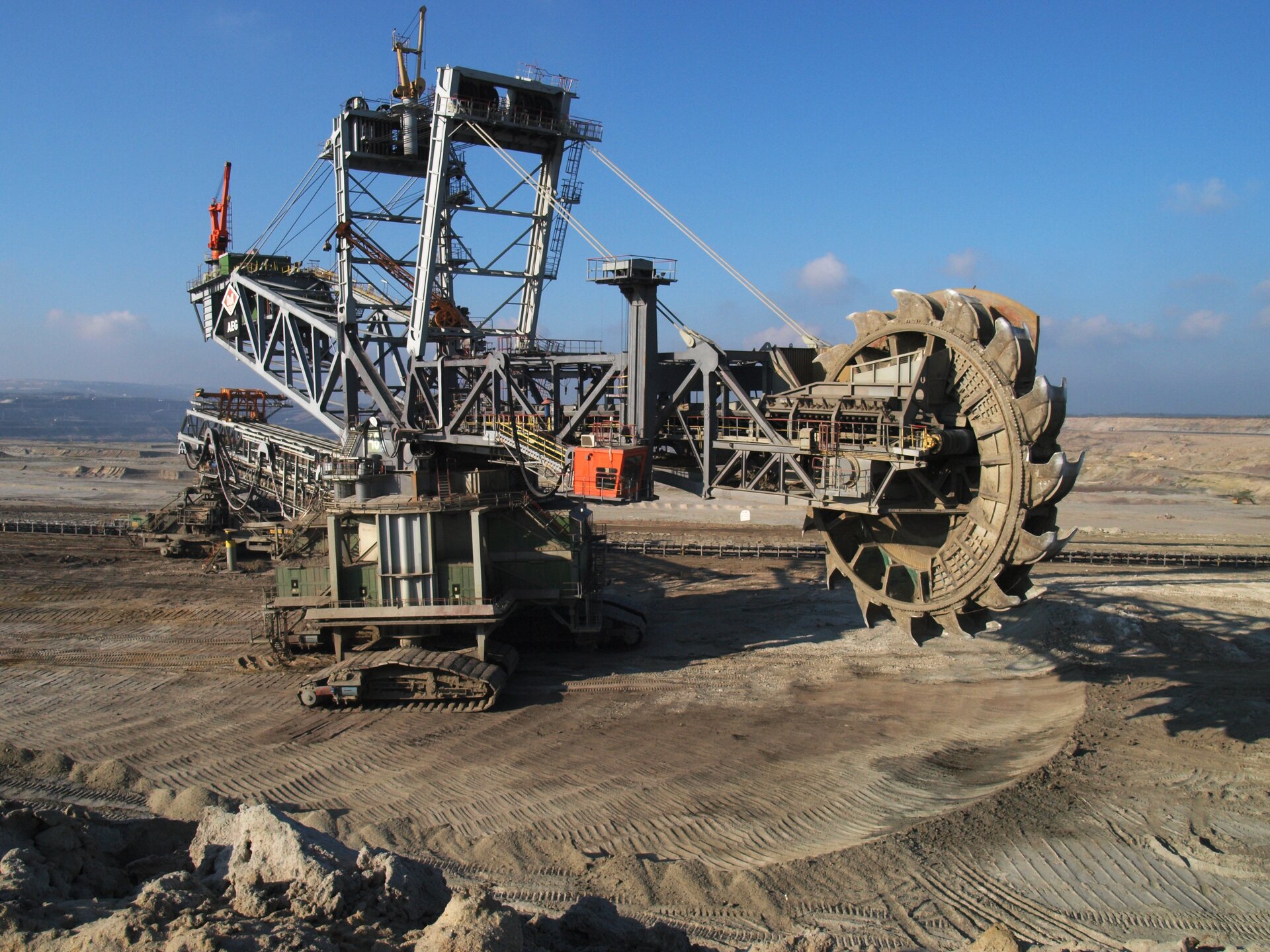

Zdjęcie przedstawia wieloczerpakową koparkę podpoziomową. Maszyna składa się z wielu naczyń kopiących – czerpaków, które umiejscowione są na kole (w postaci koła zębatego), na łańcuchach i stelażach. Opisy obiektów prezentowanych na grafikach są załączone w treści galerii zdjęć.

• Powrót do spisu treścisPowrót do spisu treści

12. Zgarniarka

    3.12

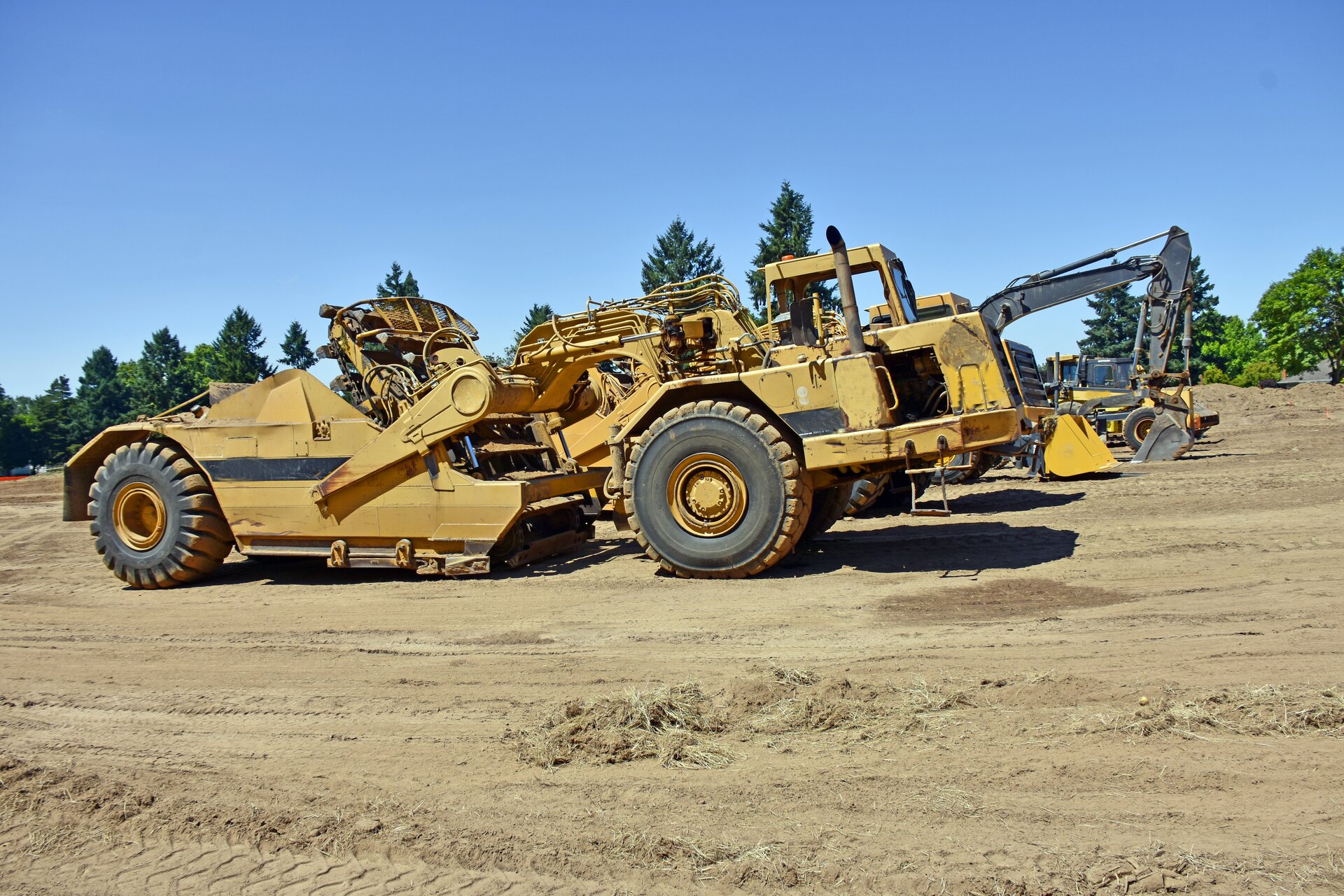

Sprzęt służący do odspajania gruntu. Ścina wierzchnią warstwę gruntu, przewozi ją, a następnie wyładowuje, plantuje i zagęszcza.

R1Wt1MYIuH1Ig

Zdjęcie przedstawia zgarniarkę. Widoczna jest maszyna w ujęciu z boku, stojąca na rozjeżdżonej i ubitej ziemi. W środkowej części widoczna jest rama, czyli konstrukcja nośna, osadzona w przegubie ciągnika i w czopach skrzyni. Z tyłu widoczna jest skrzynia (pojemnik), zaś na przodzie układ ładowania oraz kabina operatora. Maszyna jest bardzo rozbudowana. Opisy obiektów prezentowanych na grafikach są załączone w treści galerii zdjęć.

• Powrót do spisu treścisPowrót do spisu treści

Narzędzia

1. Piła tarczowa do cięcia rur

   4.1

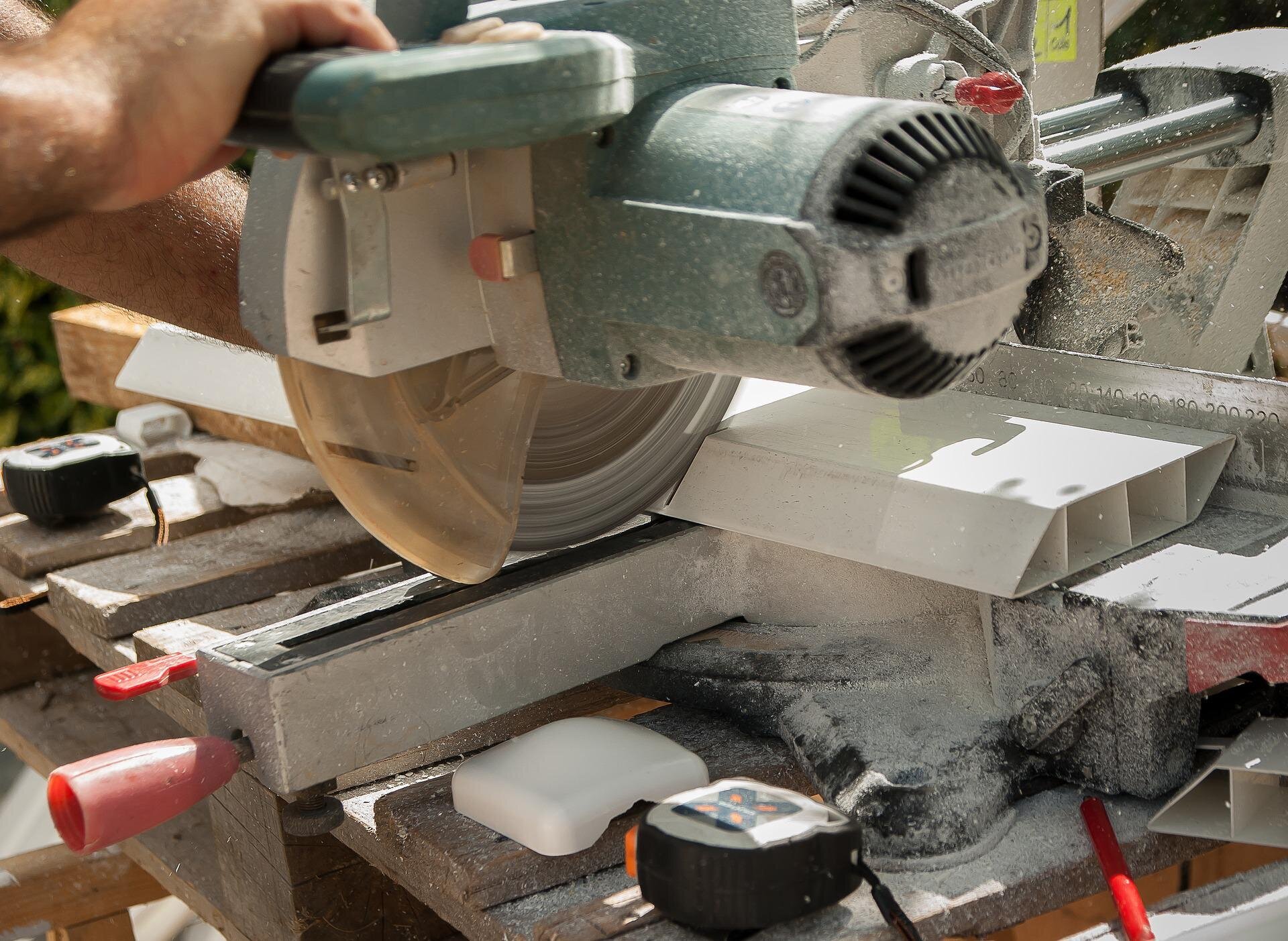

Piła tarczowa to narzędzie umożliwiające sprawne przecinanie rur PCV. Zazwyczaj składa się m.in. z  prowadnika oraz mocującego imadła, silnika oraz tnącej tarczy. W zależności od parametrów urządzenie może przecinać rury o zróżnicowanej średnicy i grubości. Dodatkowo, jeśli jest wyposażona w funkcję regulowania prędkości obrotowej, to możliwe jest łatwiejsze dopasowanie do konkretnego rodzaju materiału, kształtu czy miejsca położenia wodociągu. Czasem stosuje się również zaawansowaną technologię cięcia orbitalnego umożliwiającą, dzięki zastosowaniu ruchu oscylacyjnego, gładkie cięcie rury. Nierzadko spotyka się również tarcze z nasypem z węglika wolframu, które zwiększają trwałość piły.

R1Rs5ba2iQJLy

Zdjęcie przedstawia piłę tarczową. Widoczna jest piła, trzymana w górnej części przez dłonie, której tarcza przecina leżący do niej prostopadle długi biały element, dotykający metalowego ogranicznika. Opisy obiektów prezentowanych na grafikach są załączone w treści galerii zdjęć.

2. Manometr

   4.2

Manometr to narzędzie służące do przeprowadzania testów i badań w celu sprawdzenia szczelności sieci wodociągowej. Najpierw przyłącza się go do instalacji wodociągowej. Woda jest stopniowo wprowadzana do instalacji, aby zwiększyć ciśnienie wewnątrz sieci. Ciśnienie jest podnoszone do określonej wartości, zgodnie z normami i wymaganiami określonymi dla konkretnej instalacji. Po osiągnięciu żądanego ciśnienia obserwuje się dokładnie manometr – jeśli wskazywana wartość utrzymuje się na stabilnym poziomie, oznacza to, że sieć jest szczelna. Jeśli ciśnienie spada, może to wskazywać na wyciek. Wówczas konieczne jest zlokalizowanie wycieku i jego naprawa.

RyJRb2LN4QANc

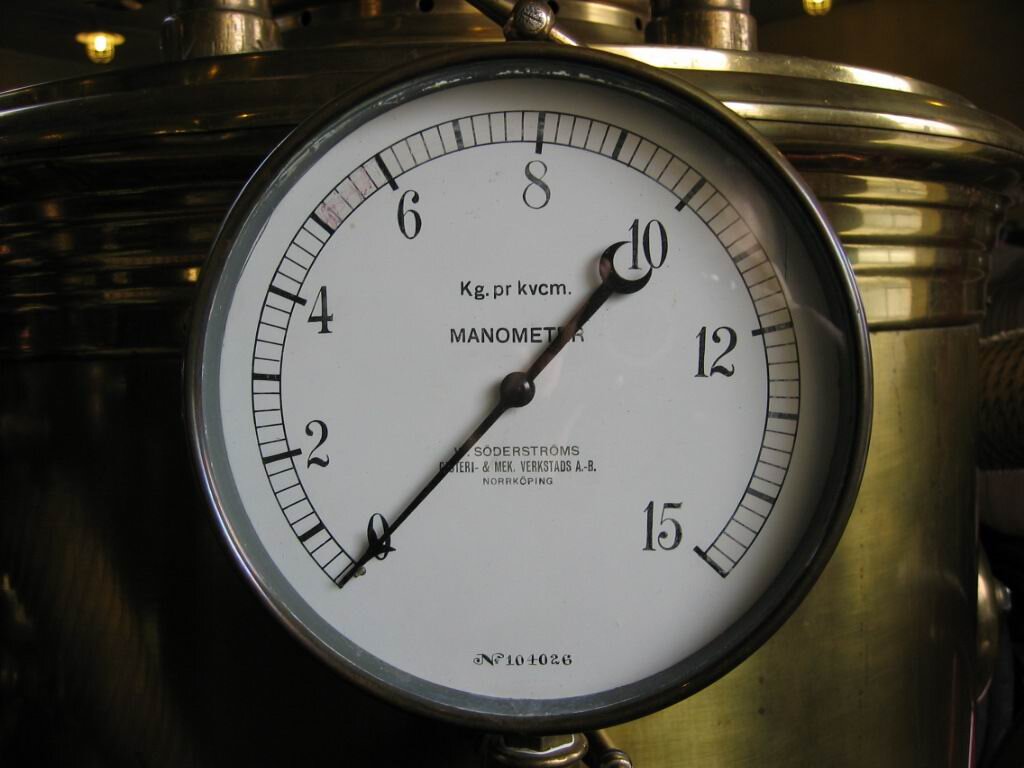

Zdjęcie przedstawia manometr. Widoczna jest tarcza manometru z podziałką, a której zaznaczone zostały cyfry (od lewej): 0, 2, 4, 6, 8. 10, 12, 15. Widoczna jest również wskazówka wskazująca zero. Opisy obiektów prezentowanych na grafikach są załączone w treści galerii zdjęć.

3. Ubijak ręczny

   4.3

Ubijak ręczny to narzędzie służące do zagęszczania zarówno mniejszych powierzchni gruntu, ziemi, piachu, betonu, kruszywa, żużlu czy innych sypkich materiałów, jak i zapraw oraz kruszyw, zwłaszcza w miejscach budowy wzmacnianych szalunkami. Dzięki płaskiej powierzchni spodu ubijak równomiernie rozkłada nacisk na powierzchnię, zapewniając jednolite zagęszczenie materiału. Jest narzędziem kluczowym w budownictwie i pracach drogowych, umożliwiającym uzyskanie stabilnej, zwartej i równomiernej powierzchni.

R3At1aHfMJwYh

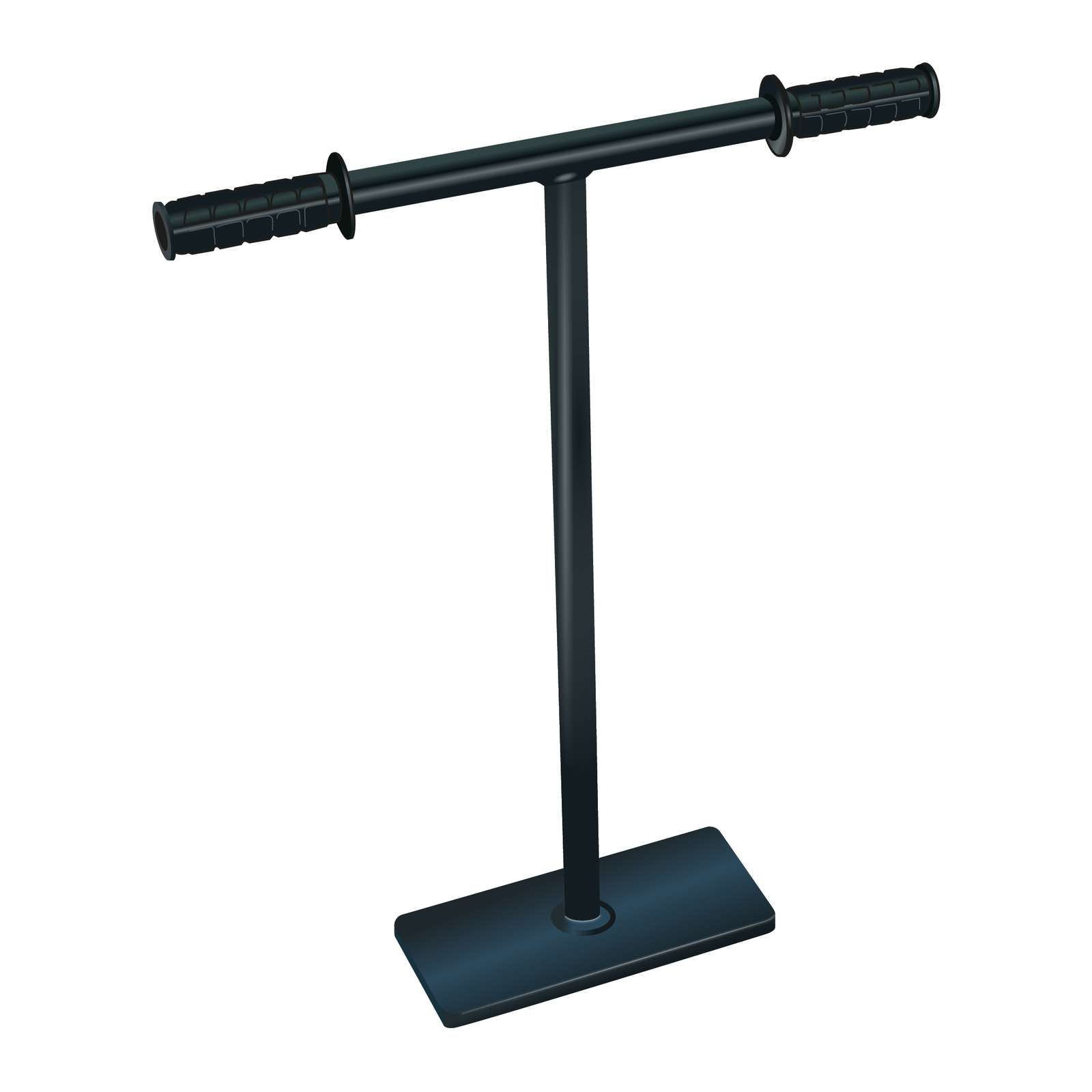

Zdjęcie przedstawia ubijak ręczny. Widoczne jest T‑kształtne narzędzie osadzone na prostokątnej podstawie. Na ramiona widoczne są osłony do trzymania narzędzia. Opisy obiektów prezentowanych na grafikach są załączone w treści galerii zdjęć.

• Powrót do spisu treścisPowrót do spisu treści

Stanowiska pracy

1. Roboty ziemne

   5.1

Roboty budowlane polegające na wydobywaniu gruntu naturalnego, jego przemieszczaniu na inne miejsce i nadawanie mu kształtu, zgodnie z wymaganiami dokumentacji projektowej.

R8eNTJncn3lfA

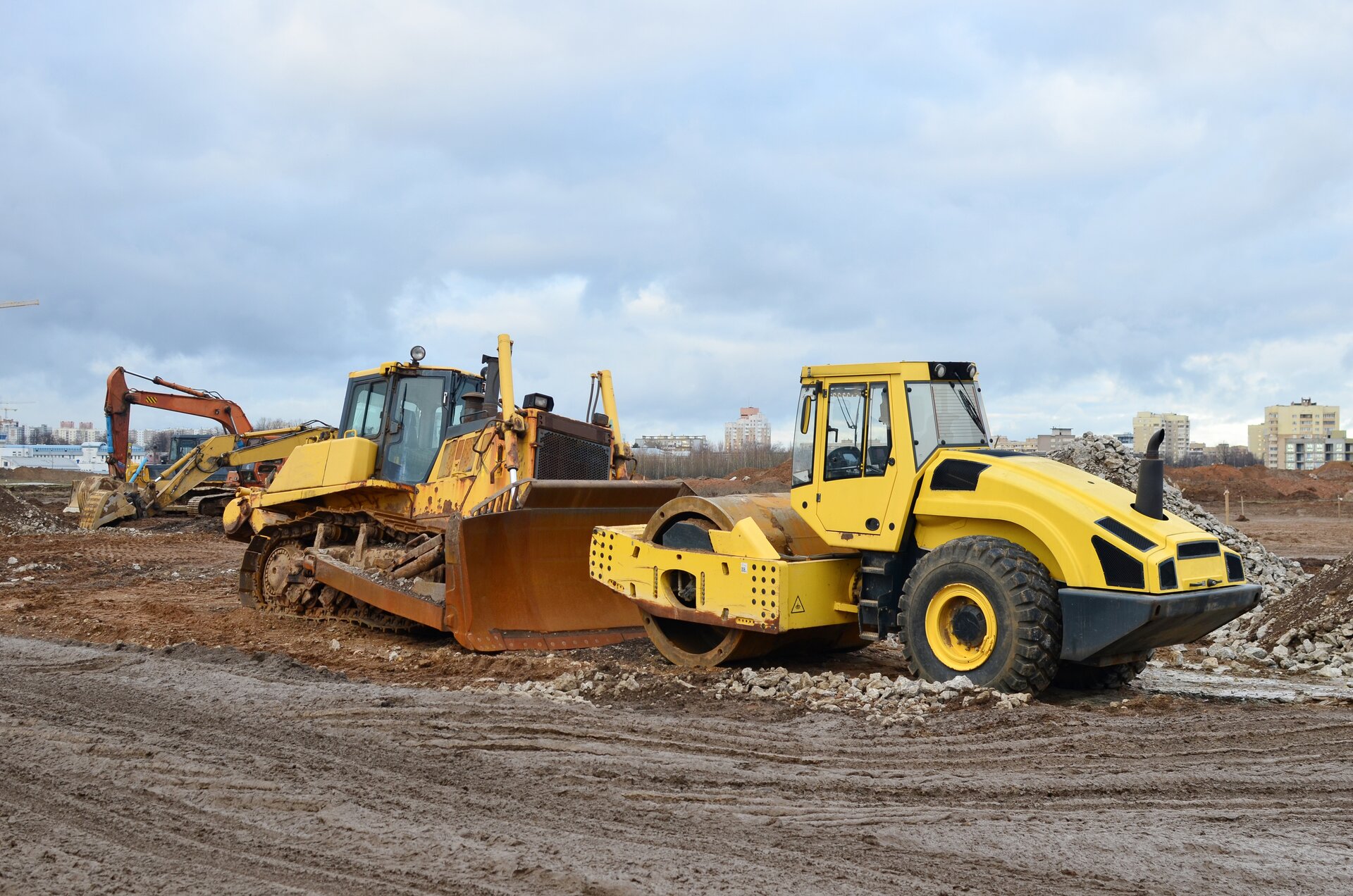

Zdjęcie przedstawia roboty ziemne. Widoczne są stojące maszyny: walec, spycharka, koparki, ustawione na skraju pasa rozjeżdżonej ziemi. Opisy obiektów prezentowanych na grafikach są załączone w treści galerii zdjęć.

• Powrót do spisu treścisPowrót do spisu treści

2. Roboty budowlano‑montażowe

   5.2

Roboty budowlano‑montażowe obejmują działalność polegającą na wznoszeniu budynków i budowli począwszy od przygotowania terenu przez zróżnicowany zakres robót ziemnych, fundamentowych (stan zerowy), wykonywanie elementów nośnych, przegród budowlanych, układanie i pokrywanie dachów (stan surowy) do robót montażowych, instalacyjnych i wykończeniowych.

R11myffQmIlMA

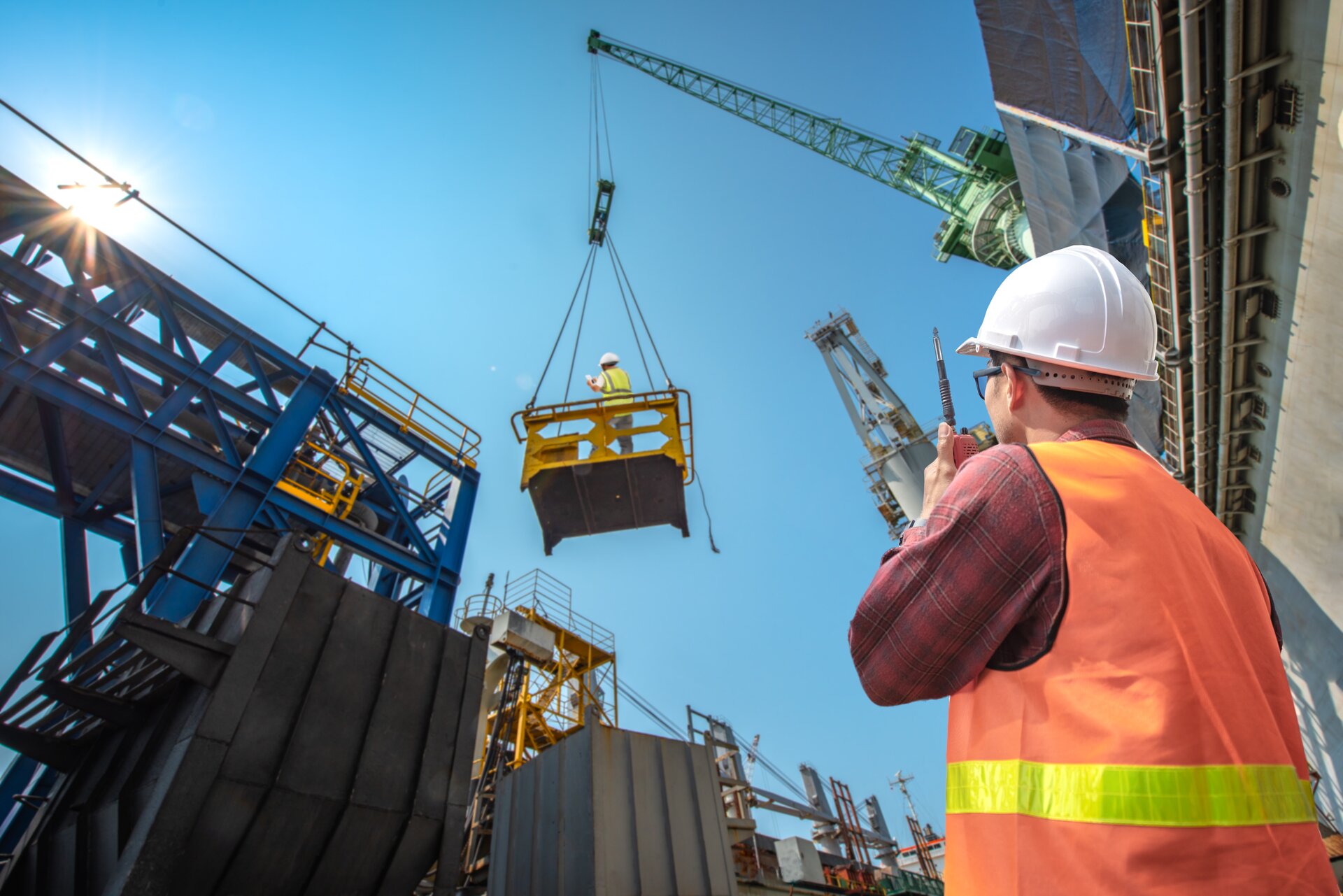

Zdjęcie przedstawia roboty budowlano‑montażowe. Na pierwszym planie po prawej widoczny jest od tyłu mężczyzna w pomarańczowej kamizelce ostrzegawczej i w kasku ochronnym na głowie. Na lewo i powyżej widoczne są rusztowania. Pośrodku widoczna jest platforma przymocowana linami do ramienia dźwigu, na której stoi człowiek w żółtej kamizelce ostrzegawczej i w kasku ochronnym na głowie. Opisy obiektów prezentowanych na grafikach są załączone w treści galerii zdjęć.

• Powrót do spisu treścisPowrót do spisu treści

3. Próba szczelności

   5.3

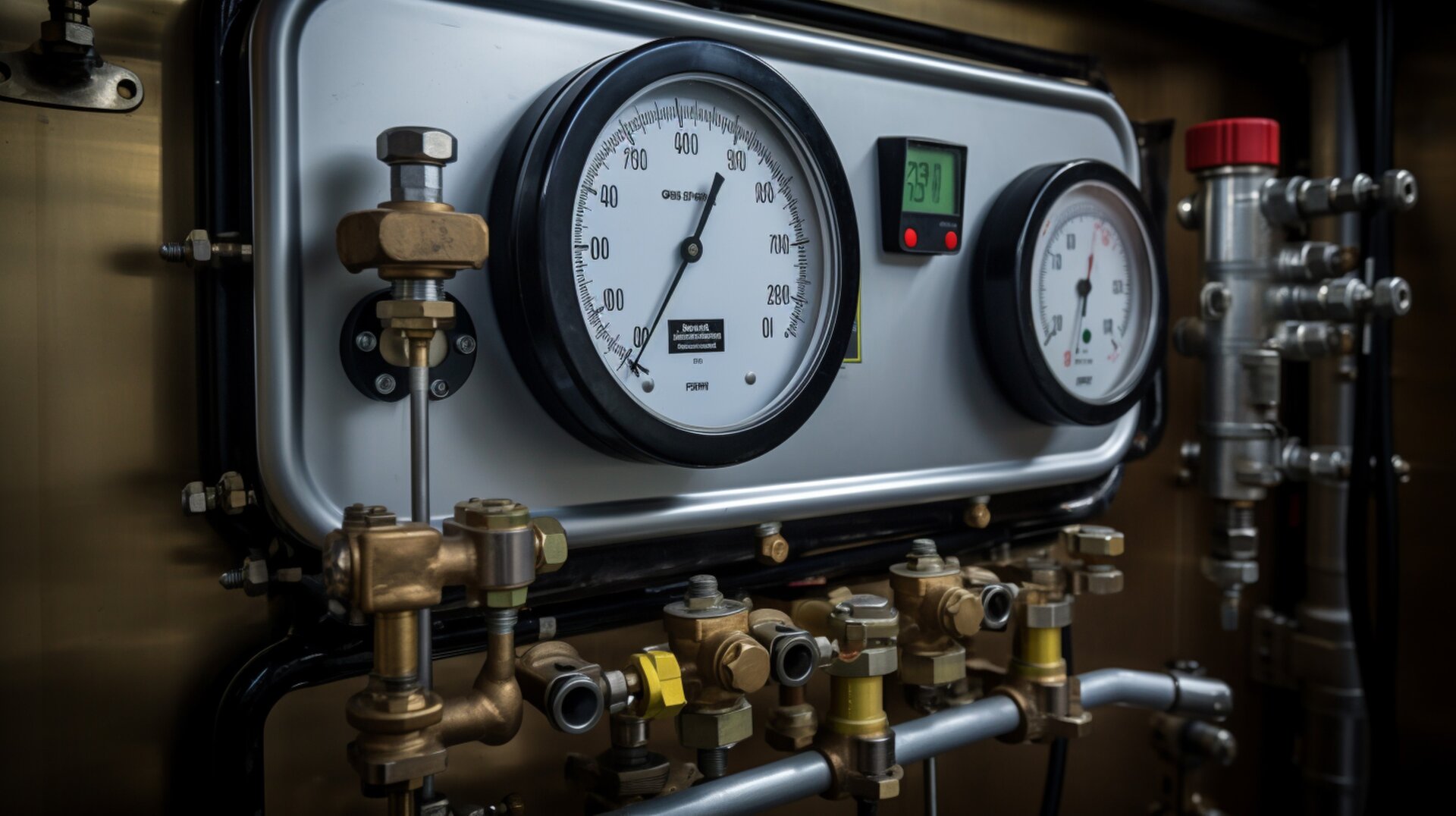

Próba szczelności przewodów instalacyjnych to inaczej próba ciśnieniowa. Przeprowadza się ją po zakończeniu montażu, ale przed podłączeniem armatury i urządzeń sanitarnych.

R1HT5M5nPoAVa

Zdjęcie przedstawia próbę szczelności. Widoczne jest urządzenie z dwoma tarczami i panelem sterowania, poniżej którego znajdują się rury z zaworami i przyłączami. Opisy obiektów prezentowanych na grafikach są załączone w treści galerii zdjęć.

• Powrót do spisu treścisPowrót do spisu treści

Procesy technologiczne

Wykopy wykonywane przy użyciu sprzętu ciężkiego

Roboty ziemne w przypadku obiektów gospodarki wodno‑ściekowej stanowią zbiór procesów technologicznych, w wyniku których mogą powstawać instalacje podziemne, czy przekształcenia terenu w wały, nasypy itp. Wykopy sprzętem ciężkim muszą od początku do końca być uzgodnione z regulacjami, aby ich późniejsze użytkowanie nie stanowiło zagrożenia dla człowieka i środowiska. Prace wykonywane za pomocą sprzętu ciężkiego najczęściej rozpoczyna się od najniższych punktów. Niezbędne może okazać się osuszenie gruntów, zawsze też należy zadbać o odpowiedni odpływ wody z wykopu. Dno musi być równe, a jego głębokość zależy od danych geotechnicznych. Wykopy ziemne powinny być każdorazowo zabezpieczane szalunkami, tak by zminimalizować ryzyko obsunięcia się gruntu.

Kluczową rolę w całym procesie technologicznym odgrywają koparki. Ich działania podczas wykonywania wykopów pod sieć wodociągową muszą odbywać się w zgodzie z rygorystycznymi normami bezpieczeństwa. Operator maszyny musi być odpowiednio przeszkolony i świadomy znaczenia precyzji w tym procesie. Regularne kontrole jakości wykopów pod kątem głębokości, szerokości i stanu wykopanej powierzchni są kluczowe dla osadzenia sieci wodociągowej zgodnie z wymaganiami. Podczas wykonywania wykopów należy odpowiednio zabezpieczyć istniejącą już wcześniej sieć wodociągową. W razie potrzeby stosuje się specjalne środki zaradcze, np. stalowe płyty osłonowe, aby zapobiec ewentualnym uszkodzeniom. Innym ważnym sprzęt przy podejmowaniu prac ziemnych stanowią spycharki. Ich zadaniem jest wygładzenie powierzchni oraz usunięcie warstw zbędnych materiałów. Przed rozpoczęciem prac spycharka może być wykorzystywana do wyznaczenia tras wykopów, pozwalając precyzyjnie oznaczyć obszar, który zostanie wykorzystany do instalacji sieci wodociągowej. Rola tego sprzętu polega również na precyzyjnym przemieszczaniu ziemi, tak by zminimalizować ryzyko uszkodzenia istniejących instalacji.

Z kolei wykorzystanie w pracach ziemnych koparko‑ładowarki pozwala nie tylko na wykonywanie wykopów, ale także transport urobku i materiałów budowlanych. Najczęściej spotyka się koparko‑ładowarki o napędzie kołowym. Taka funkcja technologiczna pozwala im radzić sobie nawet w trudnych warunkach terenowych, co jest istotne podczas prac wodociągowych. Układ roboczy ładowarki zamontowany z przodu maszyny oraz układ koparki z tyłu dają operatorowi szerokie pole manewru, umożliwiając precyzyjne wykonywanie wykopów. Konstrukcja koparko‑ładowarki jest elastyczna i dostosowana do różnych zastosowań. Układ roboczy ładowarki może być wyposażony w szeroką łyżkę, którą zastępuje się czasem – wedle potrzeb – lemieszem do śniegu, widłami paletowymi, zamiatarką, młotem wyburzeniowym, frezarką, wiertnicą lub innym narzędziem. To sprawia, że maszyna jest wszechstronnie użyteczna podczas prac wodociągowych, umożliwiając elastyczne dostosowanie do specyfiki danego zadania.

R1CrsQ1MGPWZn

Zdjęcie przedstawia wykopy wykonywane przy użyciu sprzętu ciężkiego. Na pierwszym planie widoczna jest żółta koparka, w ujęciu z boku, stojąca na rozjeżdżonej ziemi. Ramię koparki jest wyprostowane, a łyżka jest podniesiona nad ziemią. Po lewej stronie od ramienia widoczna jest kabina operatora koparki, a na jej tyle duża pozioma platforma. W tle widoczną hałdy ziemi, plac budowy, a na horyzoncie drzewa. Opisy obiektów prezentowanych na grafikach są załączone w treści galerii zdjęć.

• Powrót do spisu treścisPowrót do spisu treści
