Droga statku na mapie

bg‑blue

FILM EDUKACYJNY

RbhmzIaiYK8N6

Droga statku na mapie
Źródło: Englishsquare.pl sp. z o.o., licencja: CC BY-SA 3.0.

Informacje, jakie można znaleźć na mapie nawigacyjnej

R1DPbT4m5Q48a

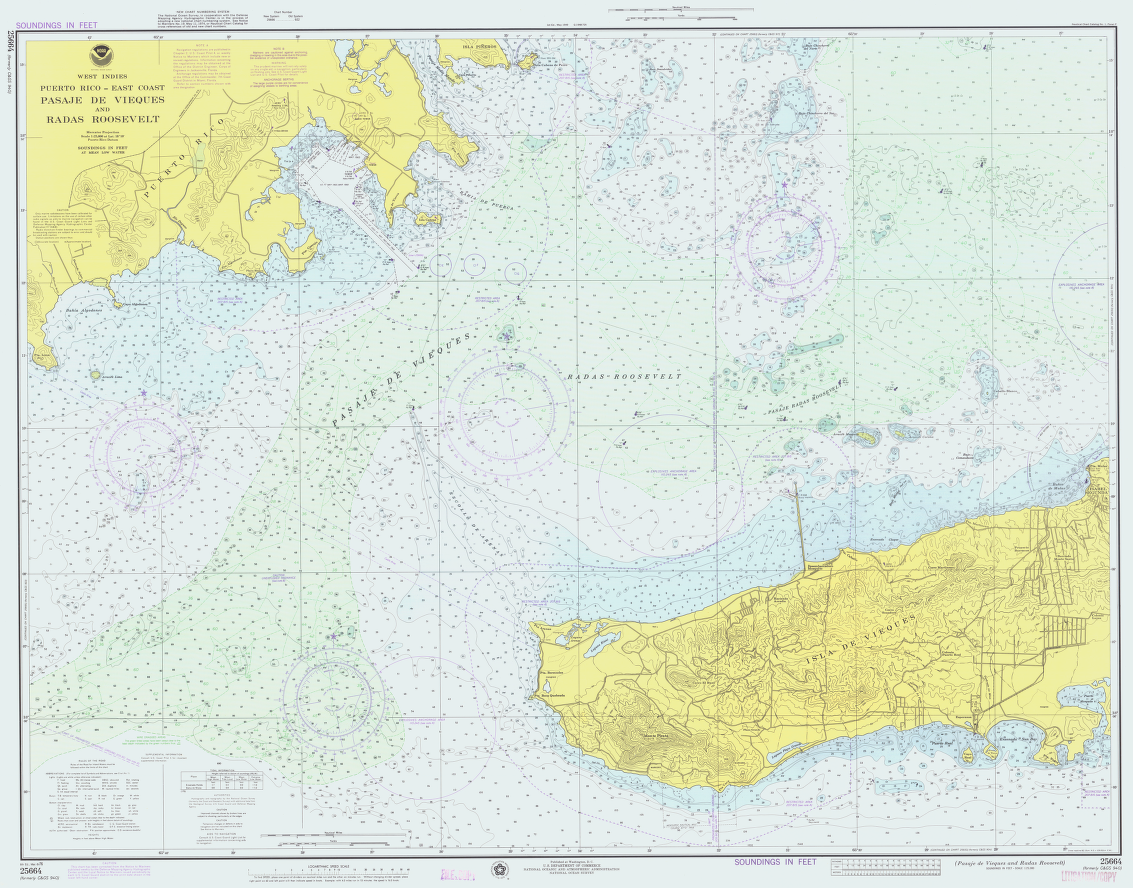

Przykładowa mapa nawigacyjna
Źródło: dostępny w internecie: https://pl.wikipedia.org/wiki/Mapa_morska#/media/Plik:NOAA_chart_25664_1976.png, domena publiczna.

R1KDeesyEoJ9C

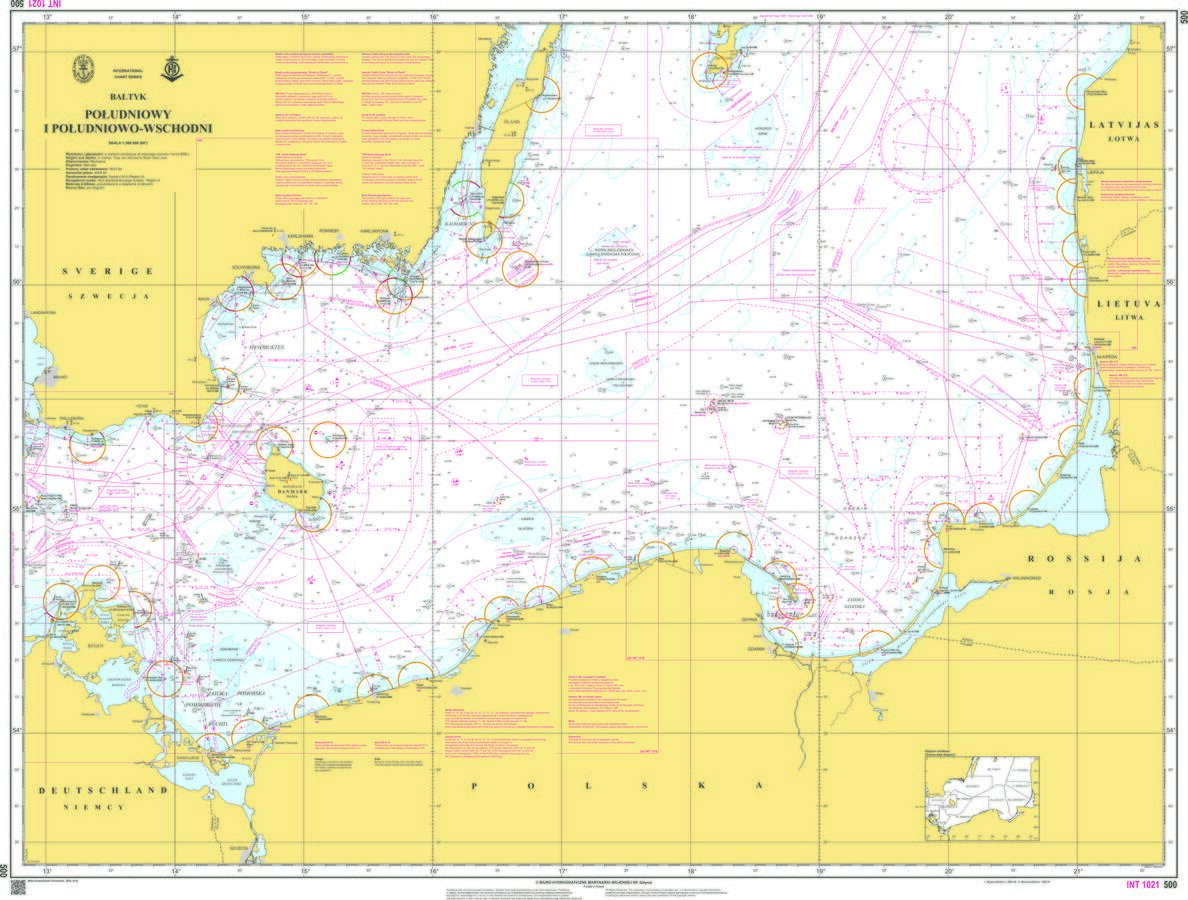

Przykładowa mapa
Źródło: dostępny w internecie: https://bhmw.gov.pl/pl/pages/mapy-generalne-general-charts-2018-10-12-o/.

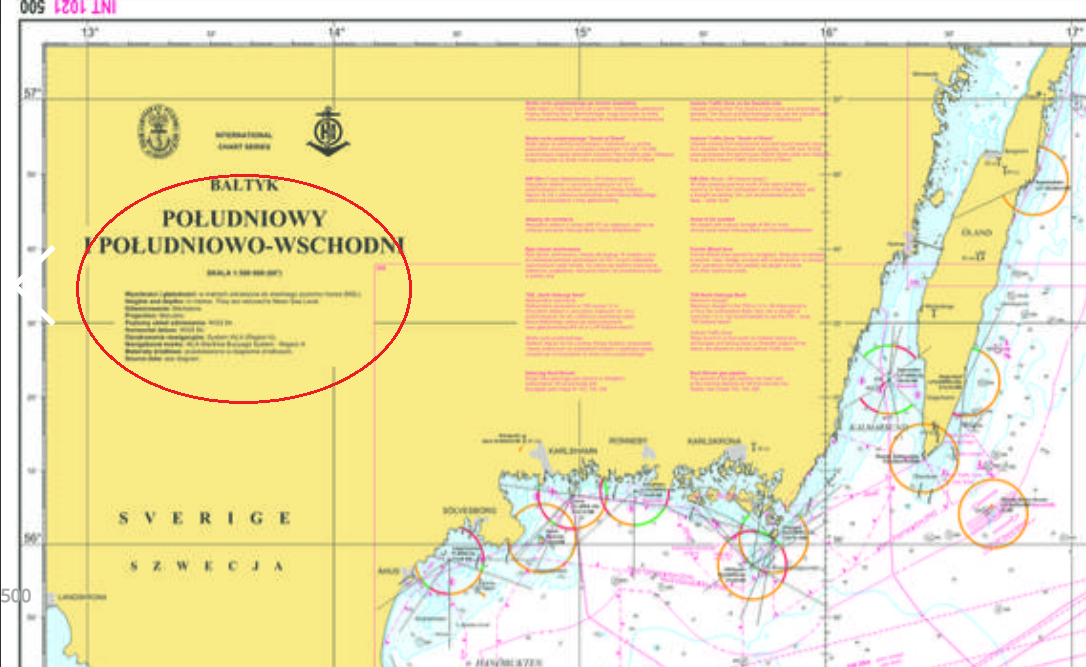

Tytuł mapy (blok tytułowy)

RahqIObaUPySz

Tytuł mapy to nagłówek znajdujący się w jednym z rogów, który wymienia nazwę obszaru objętego daną mapą, wyjaśnia on również szereg szczegółów dotyczących jej użytkowania.

Inne informacje, jakie znaleźć można w nagłówku mapy:

skala mapy - skala jest tym większa im mniejszy jest dzielnik;

głębokości - informacja o głębokości wskazuje, jakie jednostki są używane dla głębokości na wykresie. Na wykresach głębokości są podawane w metrach i decymetrach lub stopach i sążniach (1 sążeń równa się 6 stopom);
wysokości - informacja o wzniesieniach opisuje odniesienie używane do pokazania wzniesienia konstrukcji oraz prześwitu mostów i kabli napowietrznych. Skorzystać z tej notatki można w celu określenia, czy statek ma wystarczający prześwit, aby przepłynąć np. pod mostem;
projekcja, według której mapa została opracowana, najbardziej popularne jest odwzorowanie Merkatora;
źródło danych - w notatce źródłowej znaleźć można informacje, w jaki sposób pozyskano dane do sporządzenia mapy i jak dawno temu (np. sondowanie dna, jaką metodą zostało sporządzone oraz w jaki sposób określana była pozycja);
inne informacje - w blokach tytułowych spotkać się można z innymi ważnymi dla regionu zobrazowanymi na mapie informacjami, takimi jak: ostrzeżenia, uwagi zawierające informacje o kablach podwodnych, rejony ćwiczeń okrętów podwodnych, wraki, platformy wiertnicze, rurociągi gazowe, czy granice państwowe itp.

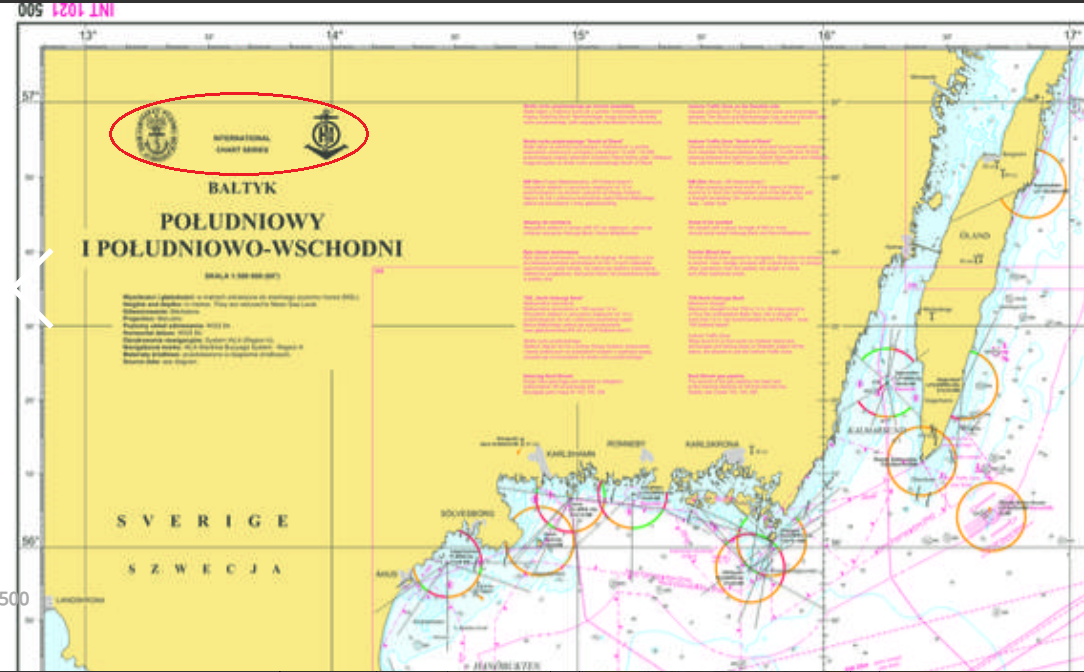

Znak departamentu hydrografii

R1atXszGLDQV1

Graficzny symbol departamentu hydrografii, który opracował i wydał daną mapę.

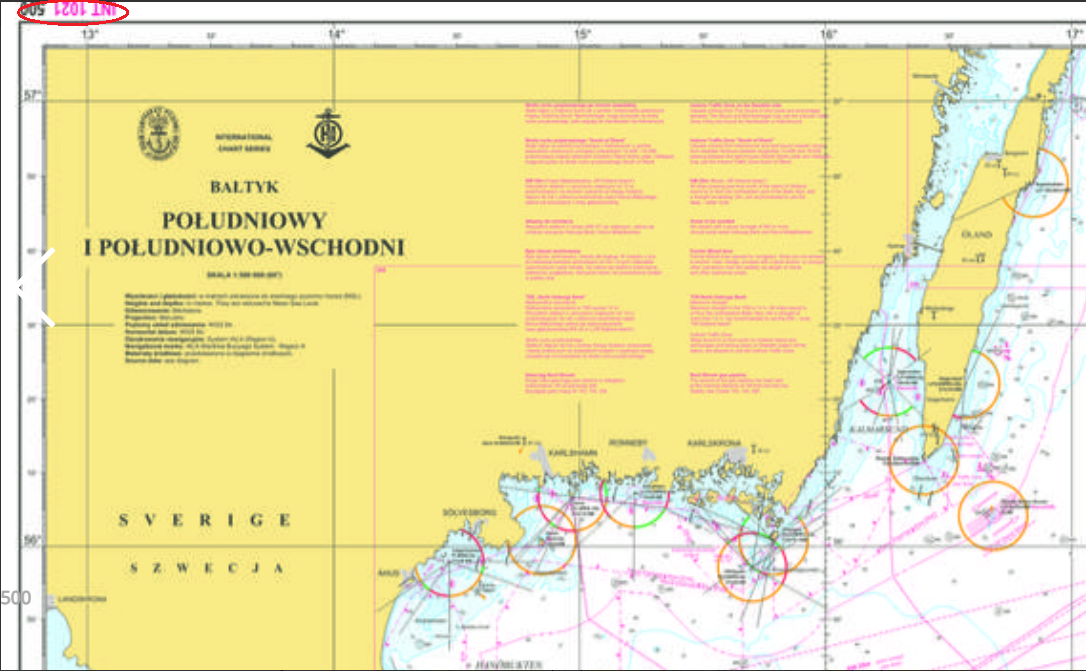

Numeracja map

ReCCWG8BBODyE

Każda mapa ma nadany numer urzędowy. Numer ten jest wydrukowany w dolnym prawym i w górnym lewym rogu. Numer w górnym lewym rogu zwyczajowo drukowany jest do góry nogami, dzięki temu łatwo można go odczytać, jeśli otworzy się mapę niewłaściwie. Numerem tym należy się posługiwać, przy wyborze map, ich zamawianiu oraz przy wprowadzaniu poprawek.

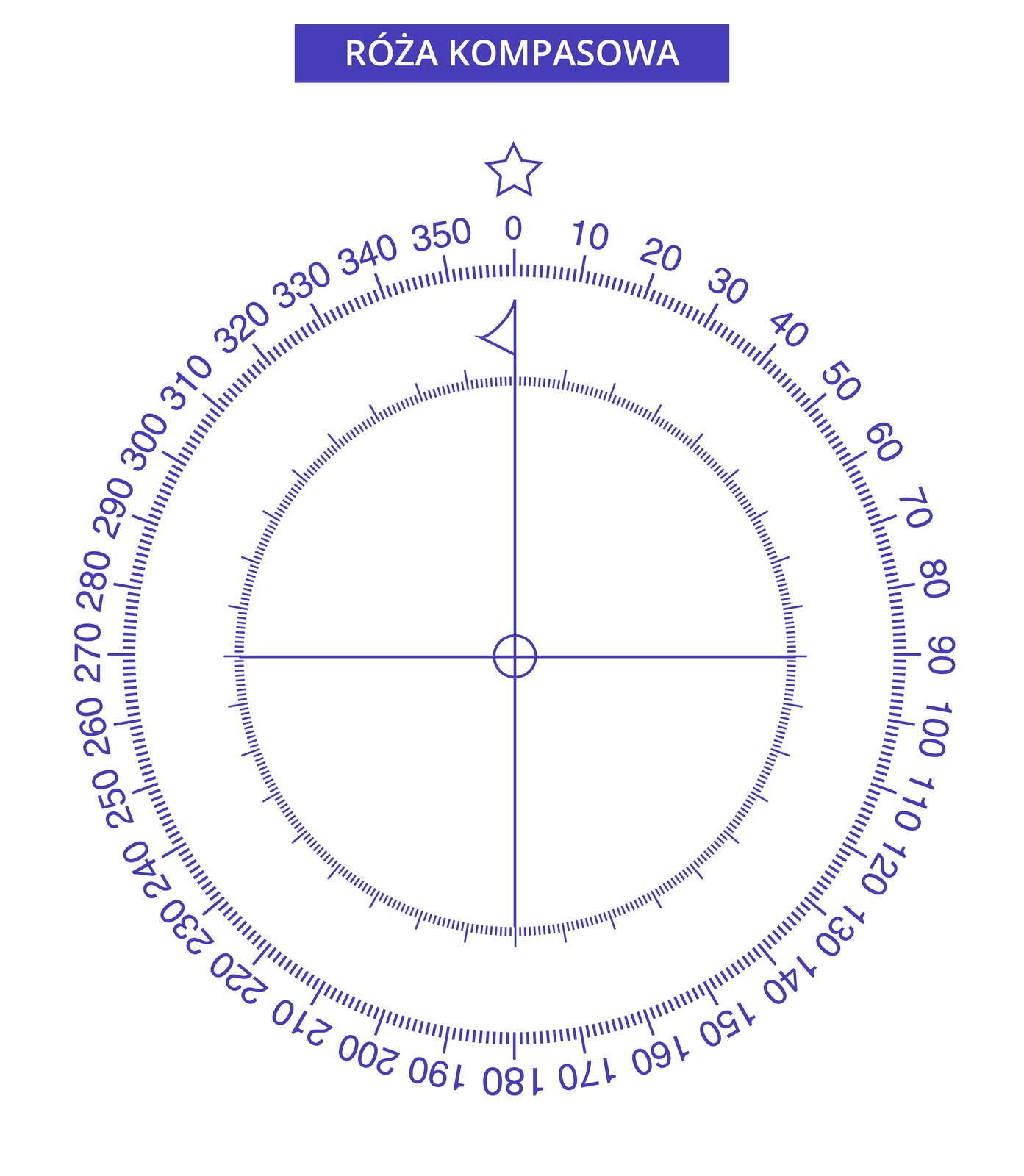

Róża kompasowa

R9wa7u17MviHG

Na każdej mapie nawigacyjnej, w wybranych miejscach, jest pokazana jedna lub więcej róż kompasowych. Deklinacja magnetyczna (przykład): 004 1/2°W 1985 (8'E) na magnetycznej strzałce północy oznacza, że odchylenie magnetyczne wyniosło 4 1/2° w 1985 r. z roczną zmianą 8'E (malejącą o 8' rocznie).

Data i numery wydania

Notatka edycyjna wskazująca datę publikacji według miesiąca, dnia i roku znajduje się w lewym dolnym rogu mapy.

Notatka wydawnicza

Notatka wydawnicza zawiera datę pierwotnej publikacji mapy i jest umieszczona na środku dolnego marginesu mapy.

Nazwy miejsc

Mapa zawiera nazwy miejsc, takie jak:

kraje,
wyspy,
punkty lądowe,
miasta.

Wstawki miejsc

Wstawek używa się, gdy dany obszar mapy nie może zostać przedstawiony z wystarczającą szczegółowością, aby móc bezpiecznie z niego korzystać. Wstawki umieszczane są w mniejszej skali np.:

mariny,
kanały,
kluby jachtowe,
małe wyspy,
porty.

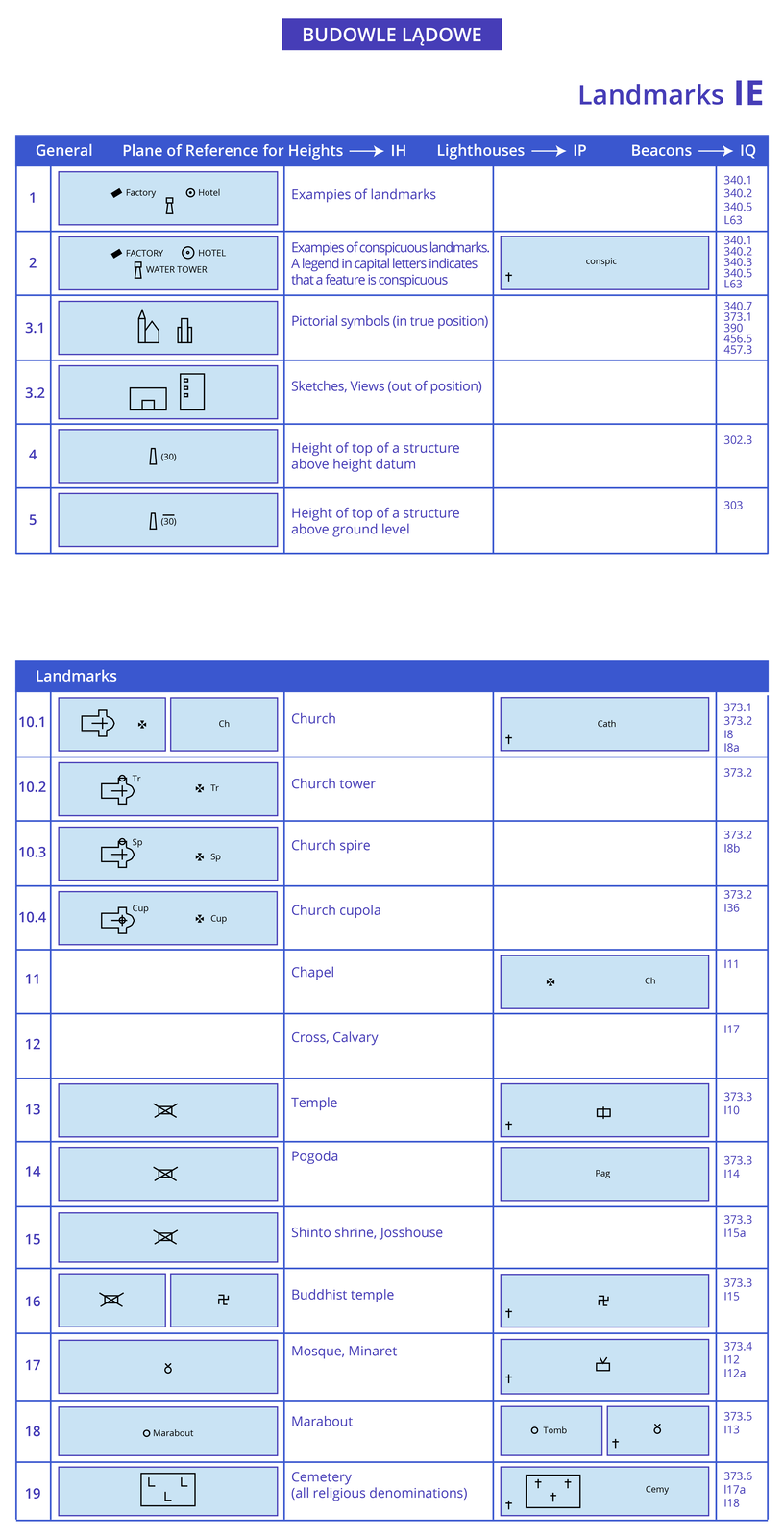

Znaki i symbole stosowane na mapach nawigacyjnych

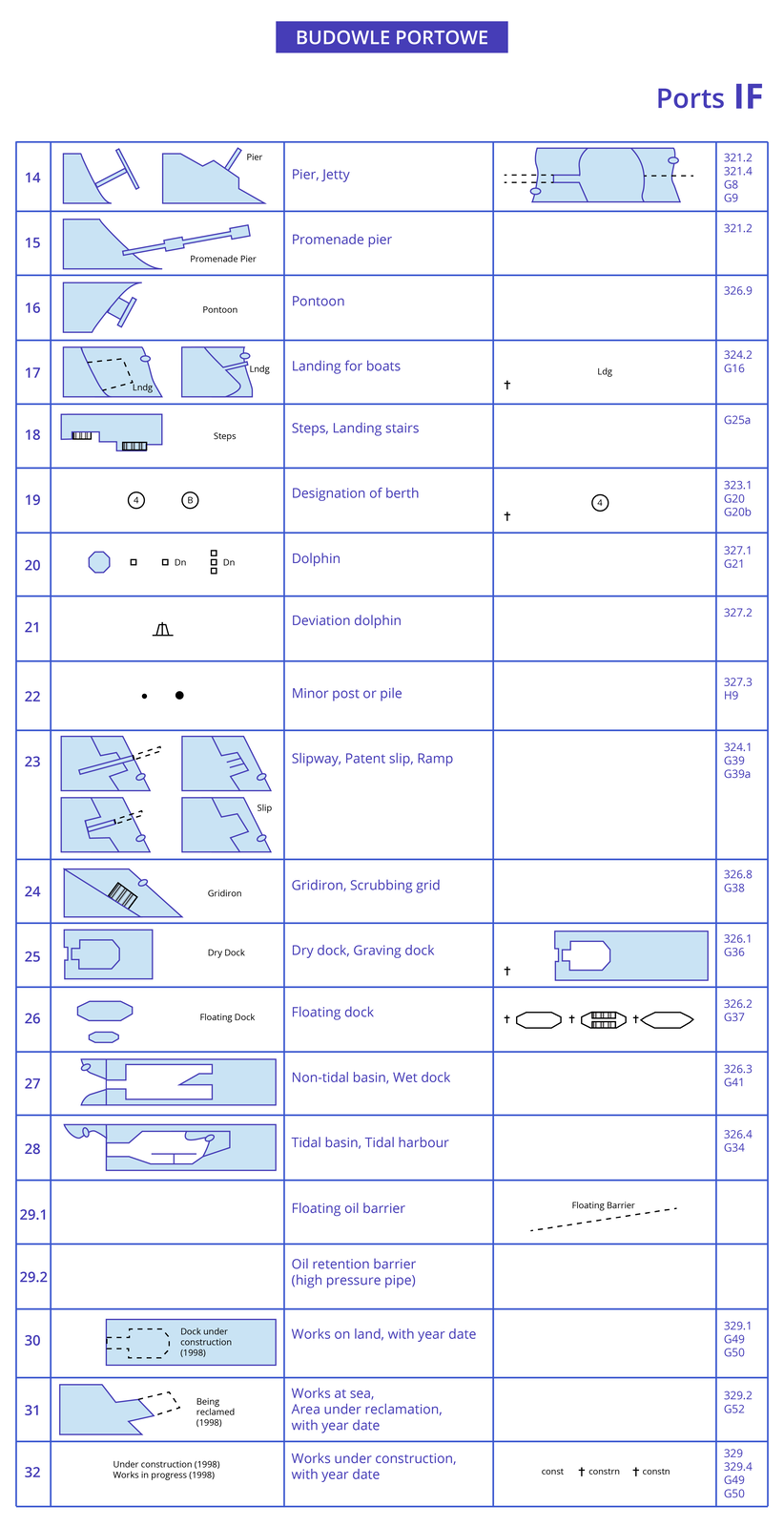

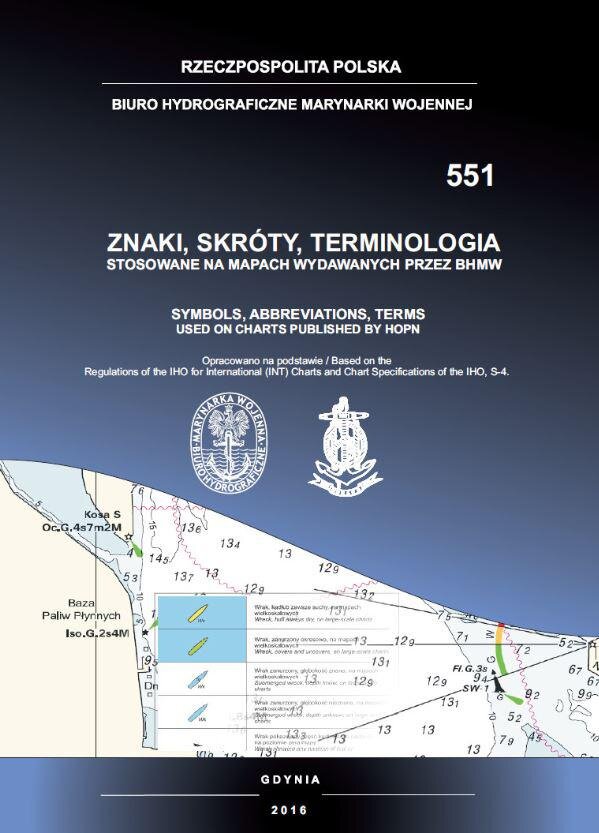

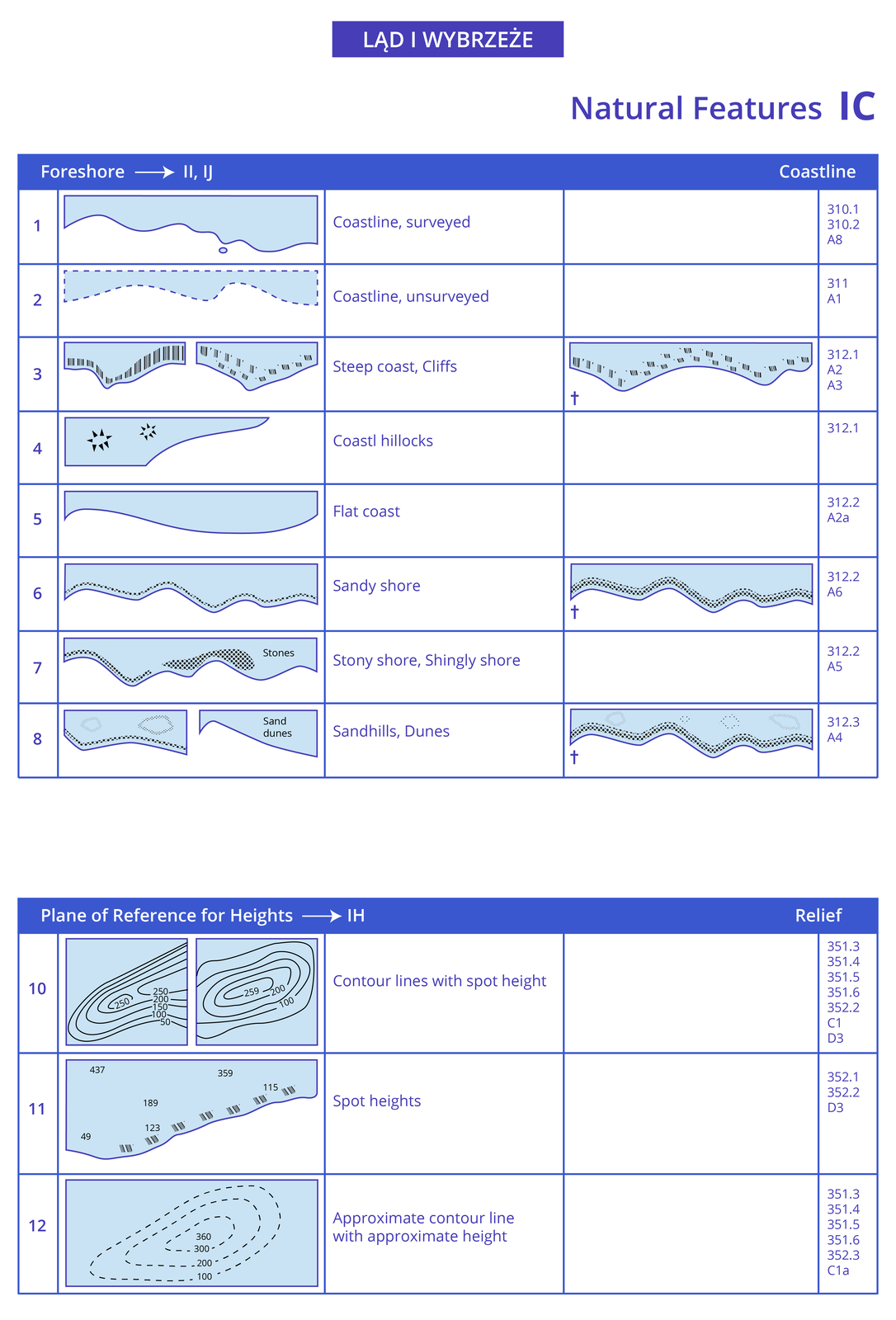

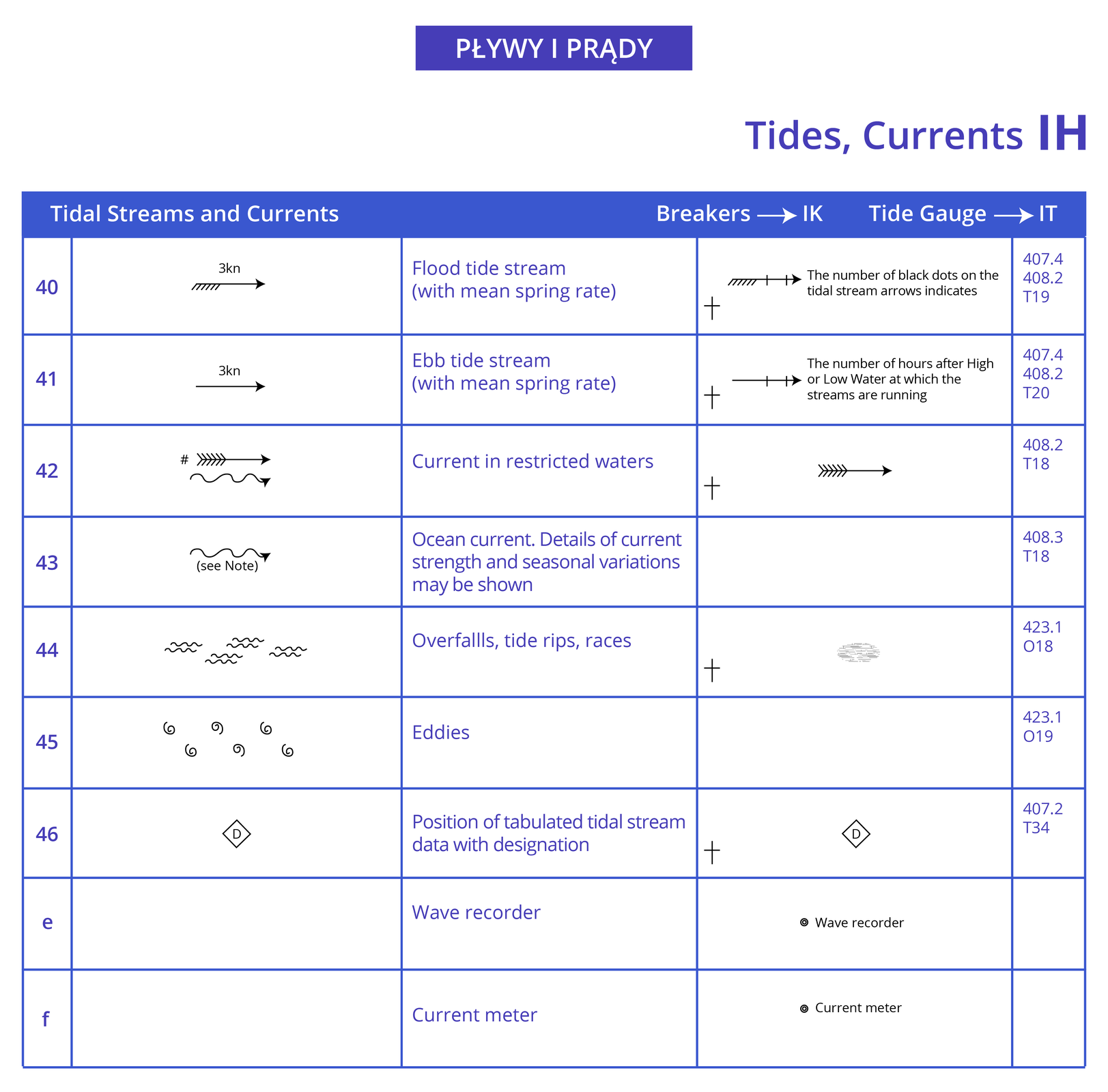

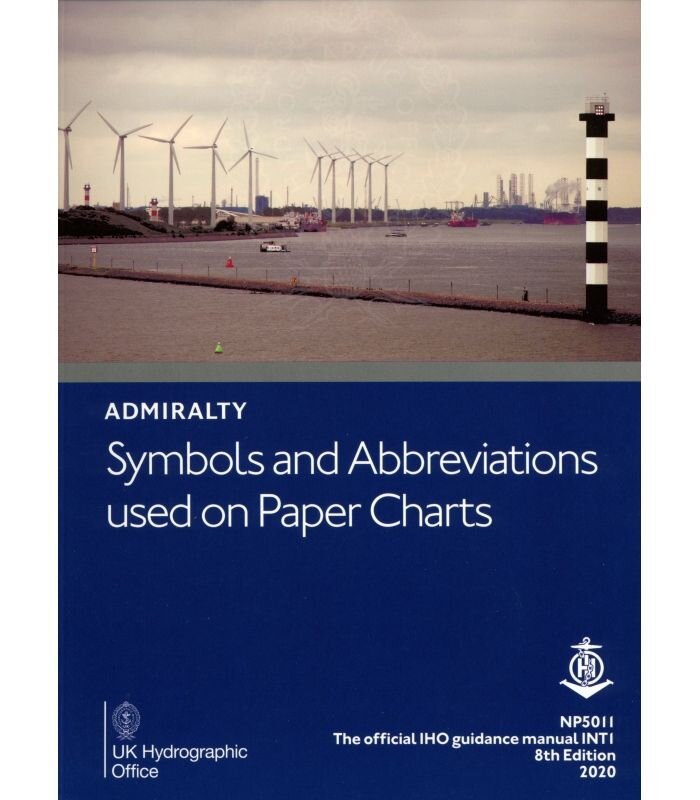

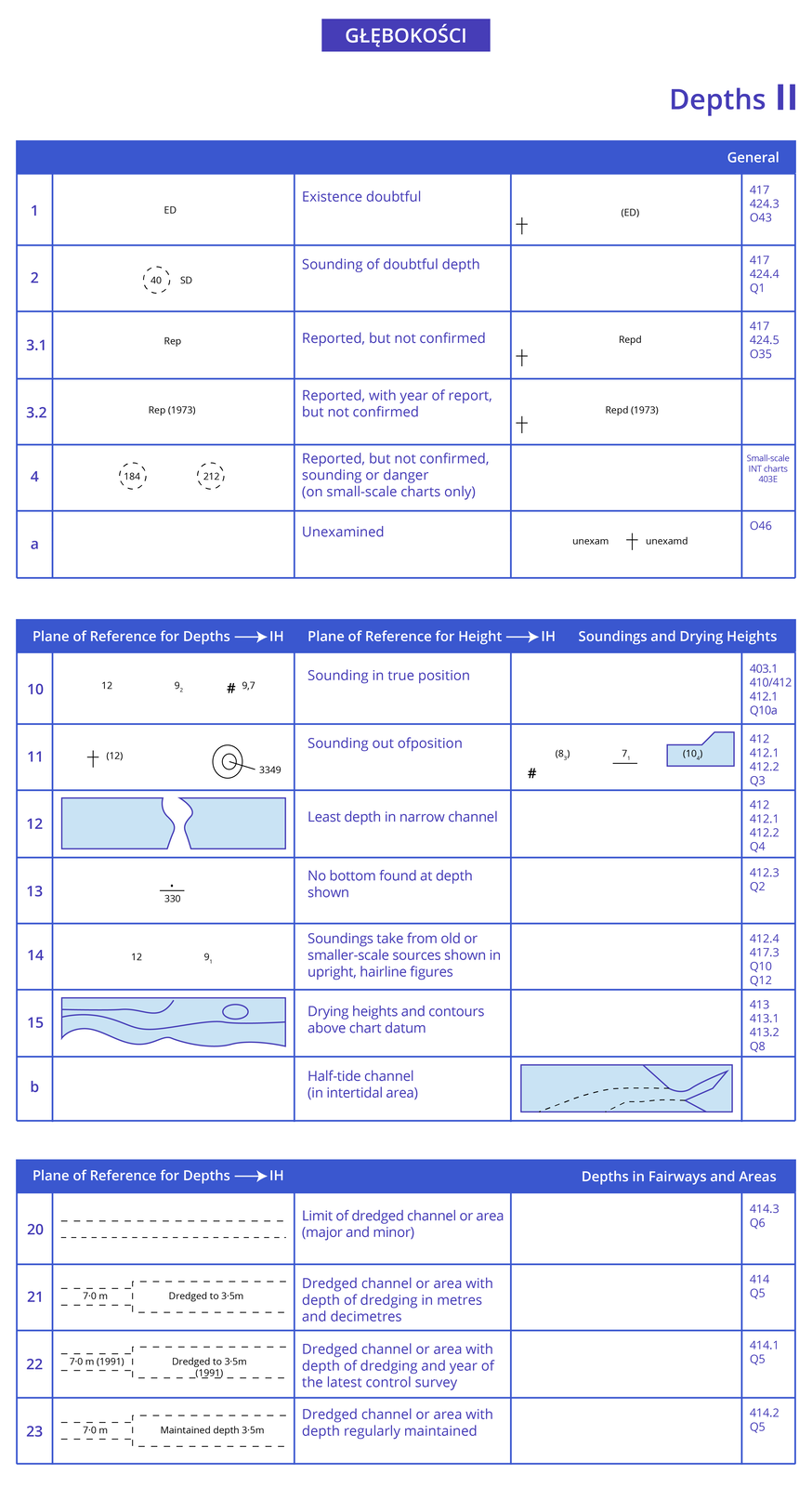

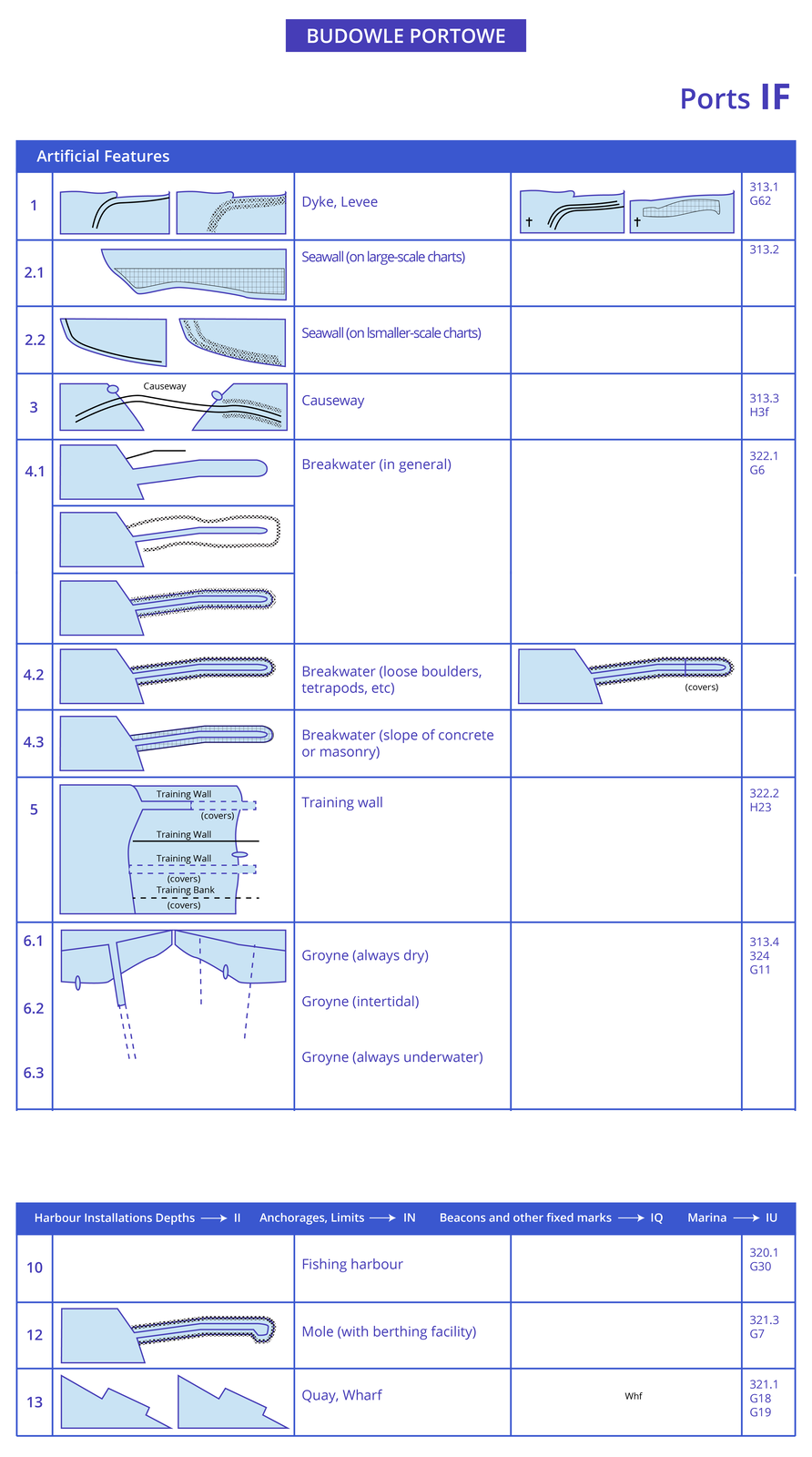

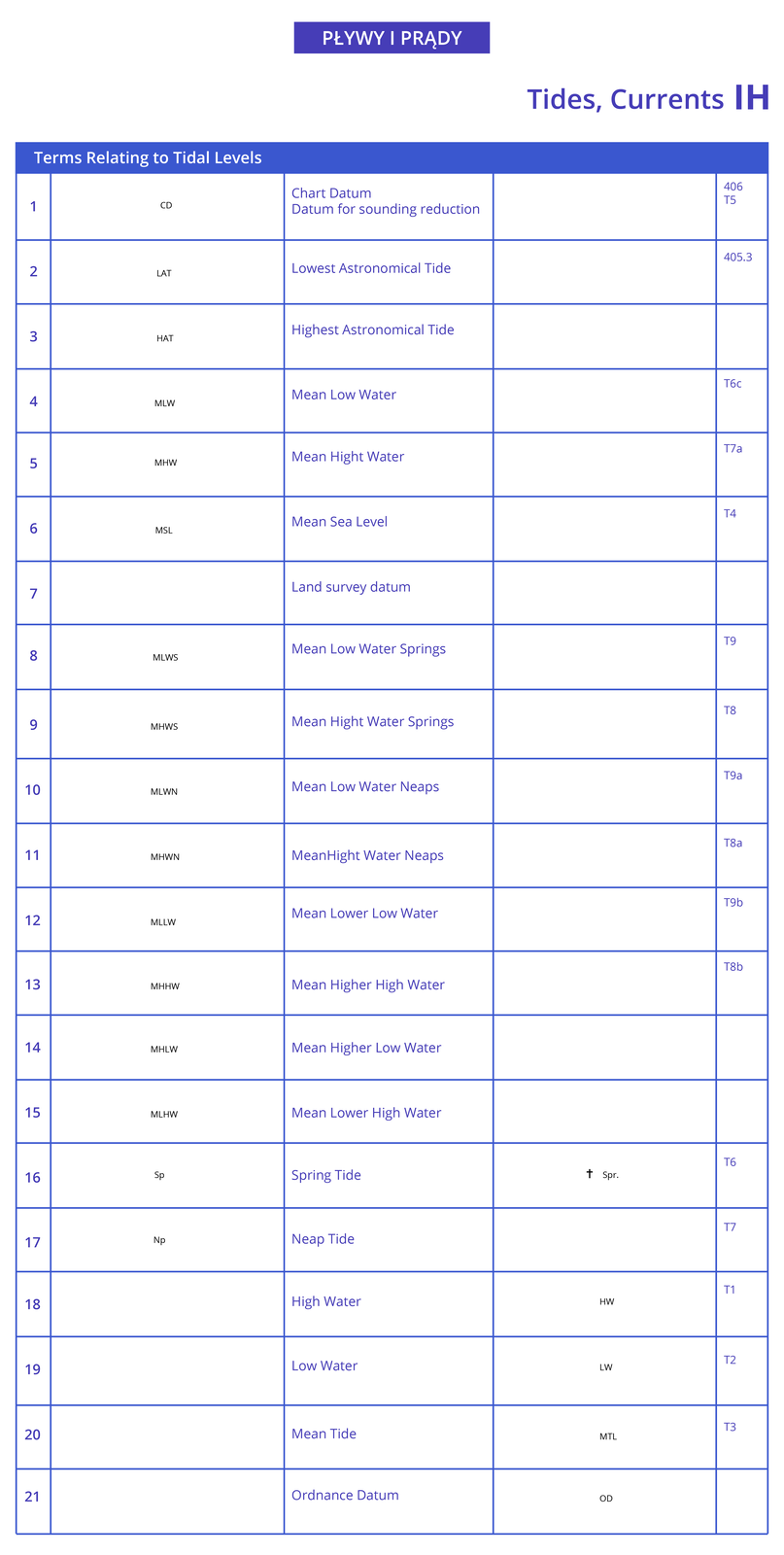

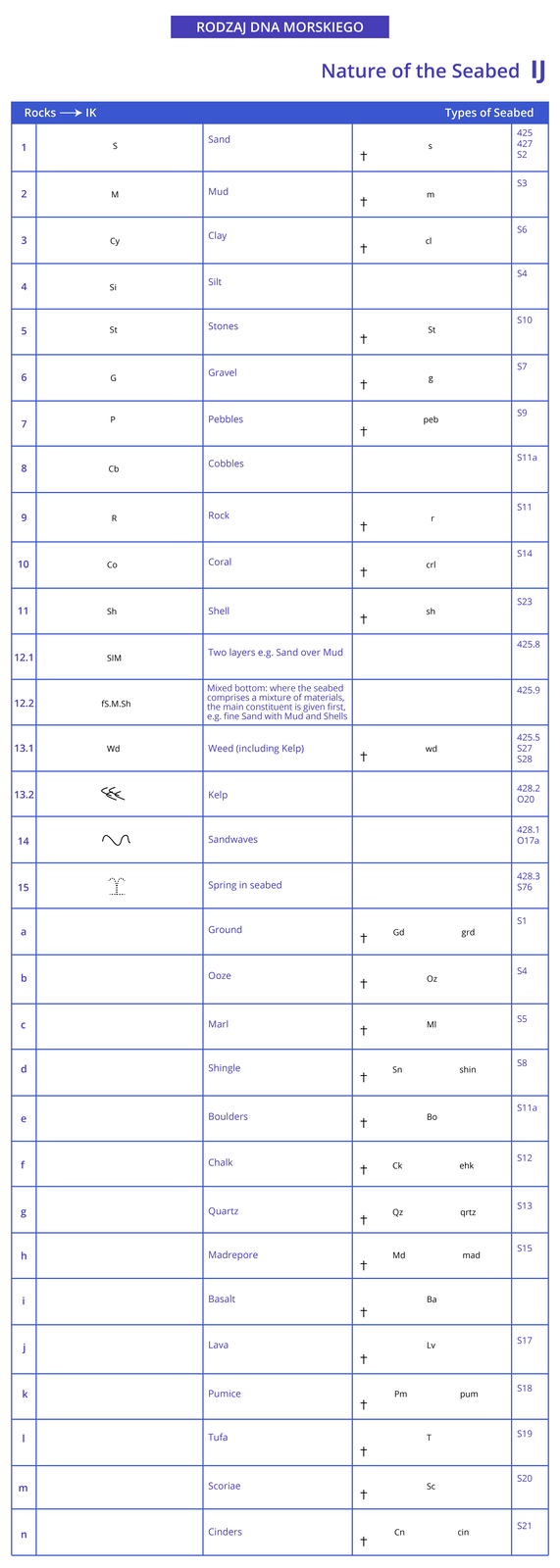

Dla każdego wydawnictwa map biura hydrograficznego musi być stosowany odpowiedni, właściwy zestaw znaków i skrótów, pochodzący z tej samej instytucji produkującej mapy. Graficzny dobór znaków i symboli przedstawiających na mapie wiele elementów i zjawisk, ułatwia zrozumienie treści mapy. Ich geometria i kształty powinny być łatwe do wykreślenia i nie zajmować na mapie wiele miejsca. Przykłady publikacji zawierających kompilację znaków i symboli stosowanych na mapach nawigacyjnych:
