Electromagnet - a device that generates a magnetic field as a result of electric current passing through it. The magnetic field around the electromagnet exists as long as the current flows. Electromagnets usually consist of an iron core and wire wound in the form of coils around this core.
A simple electromagnet can be formed by means of a wire coil wound around an iron core, e.g. a large nail.
RmpyKUl3Nyr4j
Na ilustracji interaktywnej przedstawiony jest schemat prostego elektromagnesu. Widoczny jest gwóźdź (1) z nawiniętymi zwojami drutu (2), którego dwa luźne końce (3) podłączone są do baterii (4). Na ilustracji widoczne są numery, a na nich podpisy. 1. nail which plays the role of an iron core {audio}, 2. coil {audio}, 3. wire {audio}, 4. power source {audio}.
Na ilustracji interaktywnej przedstawiony jest schemat prostego elektromagnesu. Widoczny jest gwóźdź (1) z nawiniętymi zwojami drutu (2), którego dwa luźne końce (3) podłączone są do baterii (4). Na ilustracji widoczne są numery, a na nich podpisy. 1. nail which plays the role of an iron core {audio}, 2. coil {audio}, 3. wire {audio}, 4. power source {audio}.
If the battery is disconnected, there is no more magnetic fieldmagnetic fieldmagnetic field around the nail. The more wire loops are wound on the nail, the stronger is the magnetic field.
To get an electromagnetelectromagnetelectromagnet working the voltage must be applied to the coilcoilcoil. The electric currentcurrentcurrent begins to flow and forms the magnetic field around the wirewirewire. One end of the coil is a north pole and the other end is a south pole. The iron coreiron coreiron core reinforces this field.
The shape of the magnetic field lines around the electromagnet is the same as the field lines around the bar magnet. The location of the poles and hence the direction of the magnetic field can be reversed by swapping the battery terminals.
An electromagnet is not a permanent magnet. If the voltage supply is off there is no magnetic field anymore.
an iron coreiron coreiron core is put inside the coilcoilcoil,
more turns are added to the coil,
the currentcurrentcurrent flowing through the coil is increased.
R1KGsSyIRXxfW

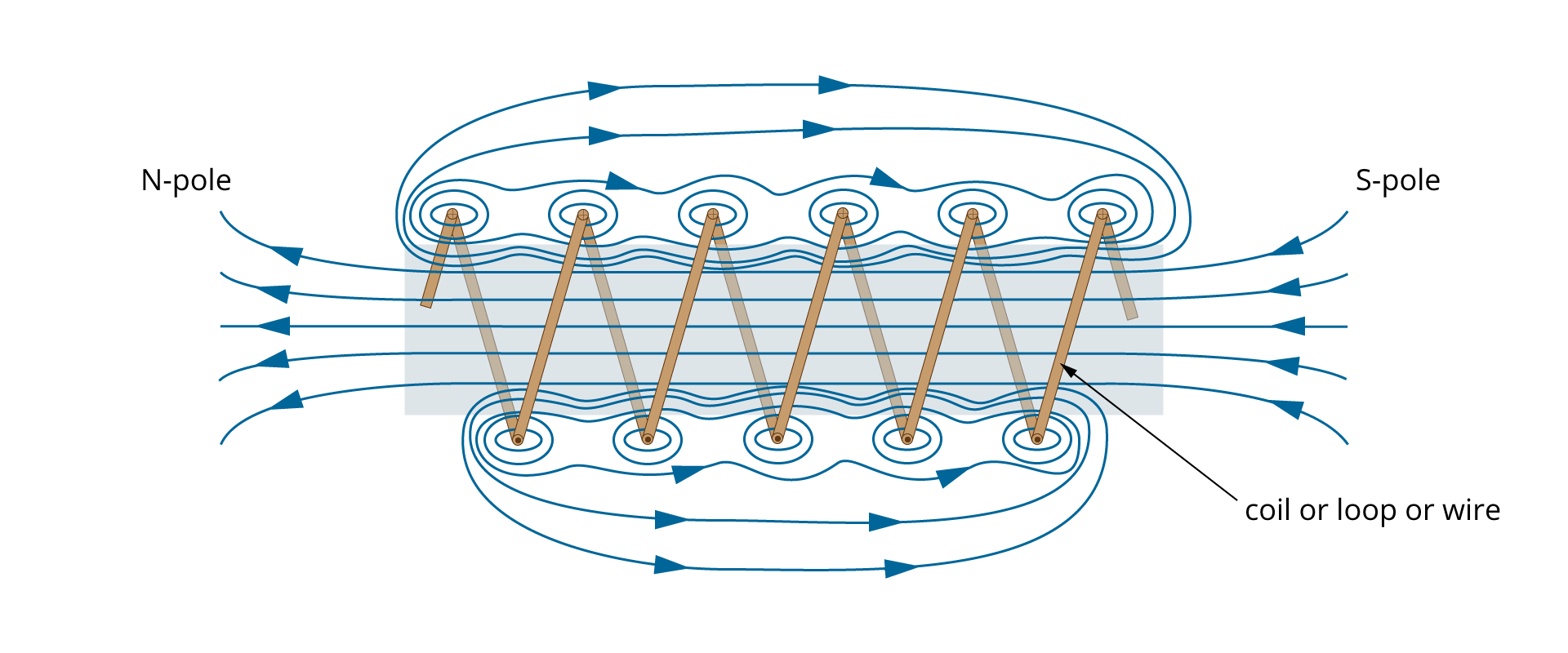

Na rysunku przedstawiony prosty elektromagnes. Widoczny jest schematycznie przedstawiony rdzeń żelazny jako szary prostokąt, a na nim zwoje drutu w postaci zygzakowatej linii opisanej coil or loop or wire. Rysunek dopełniają linie sił pola magnetycznego przechodzące jako prawie równoległe linie przez rdzeń, a na jego krawędziach jako elipsy. Przebieg linii zaznaczony jest strzałkami wzkazującymi kierunek od bieguna północnego S-pole do południowego elektromagnesu N-pole.
Nowadays, there are many various applications of electromagnets. They are used in countless number of electric devices, including motors, generators, relays, etc. There are broadly use in industry, e.g. in scrap yards to pick up heavy cars, medicine e.g. MRI machines, science, e.g. accelerators, and in devices we use in daily life, e.g. hard disc drives, doorbells, speakers, induction kitchen, CD players.
The magnetic field around the electromagnet depends on the current flowing through the coilcoilcoil, on the number of turns and on whether it has an iron coreiron coreiron core.
The magnetic field around an electromagnet disappears when the currentcurrentcurrent is turned off.
Exercises
RVBU6Oo9OnOMn
Exercise 1
Wersja alternatywna ćwiczenia: Determine which sentences are true. Możliwe odpowiedzi: 1. By reducing the number of turns on the coil the strength of an electromagnet is increased., 2. Electromagnets need electric current to be a magnet., 3. An electromagnet is a part of a school bell., 4. There is no difference between a permanent magnet and an electromagnet.
Wersja alternatywna ćwiczenia: Determine which sentences are true. Możliwe odpowiedzi: 1. By reducing the number of turns on the coil the strength of an electromagnet is increased., 2. Electromagnets need electric current to be a magnet., 3. An electromagnet is a part of a school bell., 4. There is no difference between a permanent magnet and an electromagnet.
Determine which sentences are true.
By reducing the number of turns on the coil the strength of an electromagnet is increased.
Electromagnets need electric current to be a magnet.
An electromagnet is a part of a school bell.
There is no difference between a permanent magnet and an electromagnet.
zadanie
Source: GroMar, licencja: CC BY 3.0.
Exercise 2
Choose one of possible applications of electromagnets. Search in internet and describe how it works in a chosen device.
Exercise 3
Describe in English how an electromagnet works.
R1EJVuPsAQnuv
Exercise 4
Wersja alternatywna ćwiczenia: Indicate which pairs of expressions or words are translated correctly. Możliwe odpowiedzi: 1. drut - current, 2. pole magnetyczne - magnetic field, 3. cewka - coil, 4. rdzeń żelazny - iron core, 5. pętla - loop, 6. prąd - wire
Wersja alternatywna ćwiczenia: Indicate which pairs of expressions or words are translated correctly. Możliwe odpowiedzi: 1. drut - current, 2. pole magnetyczne - magnetic field, 3. cewka - coil, 4. rdzeń żelazny - iron core, 5. pętla - loop, 6. prąd - wire
Indicate which pairs of expressions or words are translated correctly.
drut - current
pole magnetyczne - magnetic field
cewka - coil
rdzeń żelazny - iron core
pętla - loop
prąd - wire
zadanie
Source: GroMar, licencja: CC BY 3.0.
RrDljoYey5ODw1
Interaktywna gra, polegająca na łączeniu wyrazów w pary w ciągu jednej minuty. Czas zaczyna upływać wraz z rozpoczęciem gry. Jeden ruch to odkrywanie najpierw jednej potem drugiej karty z wyrazem. Każdy wyraz jest odczytywany. Kolejny ruch to odkrywanie trzeciej i czwartej karty. W ten sposób odsłuchasz wszystkie wyrazy. Nawigacja z poziomu klawiatury za pomocą strzałek, odsłuchiwanie wyrazów enterem lub spacją. Znajdź wszystkie pary wyrazów.
Interaktywna gra, polegająca na łączeniu wyrazów w pary w ciągu jednej minuty. Czas zaczyna upływać wraz z rozpoczęciem gry. Jeden ruch to odkrywanie najpierw jednej potem drugiej karty z wyrazem. Każdy wyraz jest odczytywany. Kolejny ruch to odkrywanie trzeciej i czwartej karty. W ten sposób odsłuchasz wszystkie wyrazy. Nawigacja z poziomu klawiatury za pomocą strzałek, odsłuchiwanie wyrazów enterem lub spacją. Znajdź wszystkie pary wyrazów.
Match Polish terms with their English equivalents.
magnetic field
prąd
wire
electromagnet
coil
drut
pole magnetyczne
elektromagnes
current
cewka
Source: Zespół autorski Politechniki Łódzkiej, licencja: CC BY 3.0.
