Układ elektrohydrauliczny

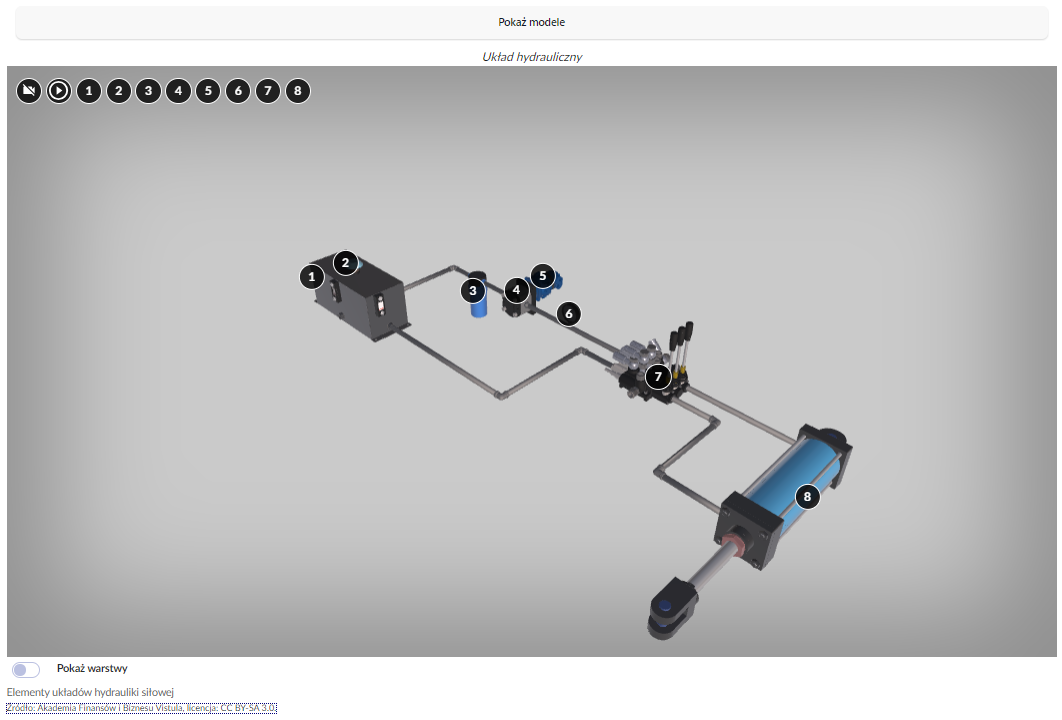

Opis modelu: Układ hydrauliczny składa się ze zbiornika oleju hydraulicznego, który ma kształt prostopadłościanu. Na górnej ścianie zbiornika zamontowany jest filtr odpowietrzający. Na przedniej ścianie zbiornika znajduje się manometr. Kolejnym elementem jest filtr w kształcie cylindra, zatrzymujący zanieczyszczenia, które mogłyby się przedostać ze zbiornika do pompy hydraulicznej. Pompa hydrauliczna jest złożona z dwóch elementów, jeden jest w kształcie cylindra, który kryje silnik pompy, drugi w kształcie prostopadłościanu. Rozdzielacz to rodzaj zaworu, z podłączonymi czterema przewodami, który steruje przepływem oleju. Ostatnią częścią jest siłownik hydrauliczny dwustronnego działania, który ma kształt cylindra z wysuwającym się i wsuwającym tłokiem. Na modelu znajdują się ponumerowane znaczniki.

1. Zbiornik oleju hydraulicznego
Znacznik pierwszy znajduje się na największym elemencie układu o kształcie prostopadłościanu.
Pod znacznikiem kryje się pasek odtwarzania z nagraniem o treści tożsamej z tekstem:

Zbiornik oleju hydraulicznego jest przeznaczony do magazynowania oleju hydraulicznego niezbędnego do pracy układu elektrohydraulicznego.

2. Filtr odpowietrzający
Znacznik drugi znajduje się na elemencie zamontowanym na górnej ścianie zbiornika.
Pod znacznikiem kryje się pasek odtwarzania z nagraniem o treści tożsamej z tekstem:
Filtr odpowietrzający zapobiega przedostawaniu się zanieczyszczeń do zbiornika oleju hydraulicznego.

3. Filtr
Znacznik trzeci znajduje się na elemencie o cylindrycznym kształcie.
Pod znacznikiem kryje się pasek odtwarzania z nagraniem o treści tożsamej z tekstem:
Filtr zatrzymuje zanieczyszczenia, które mogłyby się przedostać ze zbiornika do pompy hydraulicznej.

4. Pompa hydrauliczna
Znacznik czwarty znajduje się na urządzeniu złożonym z dwóch elementów, jeden jest w cylindrycznym kształcie, drugi w kształcie prostopadłościanu.

Pod znacznikiem kryje się pasek odtwarzania z nagraniem o treści tożsamej z tekstem:
Pompa hydrauliczna zamienia energię mechaniczną na energię ciśnienia cieczy roboczej.

5. Silnik
Znacznik piąty znajduje się na jednym z elementów pompy hydraulicznej‑tym o cylindrycznym kształcie
Pod znacznikiem kryje się pasek odtwarzania z nagraniem o treści tożsamej z tekstem:
Silnik elektryczny napędza pompę hydrauliczną.

6. Manometr
Znacznik szósty znajduje się na elemencie o kształcie spłaszczonego walca stojącego na nóżce przymocowanej do rury.
Pod znacznikiem kryje się pasek odtwarzania z nagraniem o treści tożsamej z tekstem:
Manometr służy do kontroli ciśnienia panującego w układzie.

7. Rozdzielacz elektrohydrauliczny
Znacznik siódmy znajduje się na rodzaju zaworu, z podłączonymi czterema przewodami.
Pod znacznikiem kryje się pasek odtwarzania z nagraniem o treści tożsamej z tekstem:
Rozdzielacz steruje kierunkiem przepływu oleju, powodując ruch lub zatrzymanie siłownika.

8. Siłownik hydrauliczny dwustronnego działania
Znacznik siódmy znajduje się na narzędziu o cylindrycznym kształcie, z wysuwającym się i wsuwającym tłokiem.

Pod znacznikiem kryje się pasek odtwarzania z nagraniem o treści tożsamej z tekstem:
Siłownik hydrauliczny dwustronnego działania – element wykonawczy, który przekształca energię hydrauliczną na energię mechaniczną. Umożliwia ruch, np. podnoszenie przedmiotów.

Siłownik hydrauliczny jednostronnego działania
Opis modelu: Ilustracja przedstawia urządzenie, którego korpus ma kształt zbliżony do zorientowanego poziomo prostopadłościanu. Do dolnej części korpusu przytwierdzona jest równolegle płytka, z okrągłymi dziurami przy każdym rogu. Wewnątrz korpusu‑cylindra hydraulicznego znajduje się tłoczysko oraz tłok wystający z jednej z bocznych ścian korpusu. Zakończony jest obłym elementem z okrągłym otworem przy końcu‑uchem siłownika. Obok tłoczyska wewnątrz korpusu znajduje się sprężyna.

1. Ucho siłownika
Znacznik pierwszy znajduje się na końcówce siłownika. Jest to element z dużym okrągłym otworem.
Pod znacznikiem kryje się pasek odtwarzania z nagraniem o treści tożsamej z tekstem:
Ucho siłownika służy do mocowania siłownika do innych elementów układu hydraulicznego, aby przekazywać siłę i umożliwiać ruch.

2. Cylinder hydrauliczny
Znacznik drugi znajduje się na urządzeniu złożonym z dwóch elementów, jeden jest w kształcie cylindra, drugi w kształcie prostopadłościanu.
Pod znacznikiem kryje się pasek odtwarzania z nagraniem o treści tożsamej z tekstem:
Cylinder hydrauliczny to element, w którym energia hydrauliczna przekształcana jest na energię mechaniczną. Składa się z cylindrycznego korpusu, wewnątrz którego, wzdłuż osi, porusza się tłoczysko z tłokiem.

3. Tłoczysko
Znacznik trzeci znajduje się na podłużnym elemencie wystającym z bocznej ściany korpusu.
Pod znacznikiem kryje się pasek odtwarzania z nagraniem o treści tożsamej z tekstem:
Tłoczysko to część siłownika, która porusza się, przekazując siłę hydrauliczną.

4. Tłok
Znacznik czwarty znajduje się na pionowym elemencie znajdującym się wewnątrz korpusu, połączonym prostopadle z tłoczyskiem.
Pod znacznikiem kryje się pasek odtwarzania z nagraniem o treści tożsamej z tekstem:
Tłok, pod wpływem ciśnienia cieczy roboczej, powoduje wysuw tłoczyska.

5. Sprężyna
Znacznik piąty znajduje się na sprężynie znajdującej się wewnątrz cylindra hydraulicznego.
Pod znacznikiem kryje się pasek odtwarzania z nagraniem o treści tożsamej z tekstem:
Sprężyna umożliwia powrót tłoka do pozycji wyjściowej.

6. Zasada działania
Znacznik szósty znajduje się na modelu.
Pod znacznikiem kryje się pasek odtwarzania z nagraniem o treści tożsamej z tekstem:
W siłowniku hydraulicznym jednostronnego działania ciecz robocza (olej) wtłaczana jest pod ciśnieniem do komory cylindra. Naciska na tłok, wymuszając wysuw tłoczyska i wprawiając je w ruch liniowy. Gdy olej wróci do zbiornika, sprężyna lub ciężar tłoczyska umożliwiają powrót tłoka do pozycji wyjściowej. Siłowniki jednostronnego działania są wykorzystywane w tych dziedzinach przemysłu i technologii, w których istnieje potrzeba generowania siły lub ruchu w jednym kierunku. Stosuje się je w prasach, maszynach do kształtowania blachy, urządzeniach do wytłaczania. Są także używane w podnośnikach hydraulicznych, dźwigach i  windach.

Siłownik hydrauliczny dwustronnego działania
Opis modelu: Ilustracja przedstawia urządzenie, którego korpus ma kształt zbliżony do zorientowanego poziomo prostopadłościanu. Wewnątrz korpusu‑cylindra hydraulicznego znajduje się tłok oraz tłoczysko wystające z jednej z bocznych ścian korpusu. Zakończony jest ułożonymi do siebie równolegle obłymi elementami z okrągłym otworem przy końcu‑uchem siłownika. Przez otwory pionowo przechodzi element o kształcie walca. Przy drugiej podstawie również znajdują się dwa równolegle do siebie ułożone obłe elementy z okrągłym otworem przy końcu. Przez otwory pionowo przechodzi element o kształcie walca.

1. Ucho tylne
Znacznik pierwszy znajduje się na części umiejscowionej na końcu siłownika, złożonej z dwóch równolegle do siebie ułożonych obłych elementy z okrągłym otworem przy końcu. Przez otwory pionowo przechodzi element o kształcie walca.
Pod znacznikiem kryje się pasek odtwarzania z nagraniem o treści tożsamej z tekstem:
Ucho tylne, inaczej nazywane uchem dna siłownika, to uchwyt, który służy do mocowania siłownika do innych elementów układu hydraulicznego, aby przekazywać siłę i umożliwiać ruch.

2. Ucho przednie
Znacznik drugi znajduje się na ułożonych do siebie równolegle obłych elementami z okrągłym otworem umiejscowionych przy końcu siłownika Przez otwory pionowo przechodzi element o  kształcie walca.
Pod znacznikiem kryje się pasek odtwarzania z nagraniem o treści tożsamej z tekstem:
Ucho przednie, czyli ucho tłoczyska, służy do bezpośredniego mocowania tłoczyska do innych elementów wykonawczych układu hydraulicznego. Jego główną funkcją jest zapewnienie stabilności i pewnego położenia tłoczyska w trakcie pracy.

3. Cylinder hydrauliczny
Znacznik trzeci znajduje się na urządzeniu, którego korpus ma kształt zbliżony do zorientowanego poziomo prostopadłościanu. Wewnątrz korpusu‑cylindra hydraulicznego znajduje się tłok oraz tłoczysko wystający z jednej z bocznych ścian korpusu.
Pod znacznikiem kryje się pasek odtwarzania z nagraniem o treści tożsamej z tekstem:
Cylinder hydrauliczny to element, w którym energia hydrauliczna przekształcana jest na energię mechaniczną. Składa się z cylindrycznego korpusu, wewnątrz którego, wzdłuż osi, porusza się tłoczysko zakończone tłokiem.

4. Tłoczysko
Znacznik czwarty znajduje się na elemencie siłownika, wystającym z jednej z bocznych podstaw.
Pod znacznikiem kryje się pasek odtwarzania z nagraniem o treści tożsamej z tekstem:
Tłoczysko to część siłownika, która porusza się, przekazując siłę hydrauliczną.

5. Tłok
Znacznik piąty znajduje się elemencie umieszczonym wewnątrz siłownika.
Pod znacznikiem kryje się pasek odtwarzania z nagraniem o treści tożsamej z tekstem:
Tłok dzieli cylinder na dwie komory: roboczą, gdzie działa ciśnienie hydrauliczne, i powrotną, do której olej hydrauliczny jest odprowadzany.

6. Zasada działania
Znacznik szósty znajduje się na modelu.
Pod znacznikiem kryje się pasek odtwarzania z nagraniem o treści tożsamej z tekstem:
W siłowniku hydraulicznym dwustronnego działania płyn roboczy jest rozprowadzany na obie strony tłoka. Na obu końcach cylindra znajdują się dwie komory, które wtłaczają olej, i to one odpowiadają za możliwość wykonywania ruchu w dwie strony. Dzięki naciskowi w obu kierunkach z tą samą siłą można precyzyjniej kontrolować ruch tłoka i pracę urządzenia. Siłowniki dwustronnego działania używane są m.in. do podnoszenia i  opuszczania obiektów np. przez żuraw hydrauliczny. Znajdują zastosowanie w maszynach budowlanych lub rolniczych, takich jak koparki, pługi, opryskiwacze.
Poniżej tekstu znajduje się ilustracja.
Niżej widoczny jest rysunek obrazujący wysuwanie siłownika. Dopływ oleju skierowany jest od dołu do góry przez tłokiem. Poniżej tłoczyska znajduje się odpływ oleju skierowany ku dołowi. Siła biegnie od siłownika na zewnątrz.
Niżej widoczny jest rysunek obrazujący składanie siłownika. Dopływ oleju skierowany jest do góry przez tłokiem. Poniżej tłoczyska znajduje się dopływ oleju skierowany ku dołowi. Siła biegnie do siłownika od zewnątrz.

Napęd (silnik) hydrauliczny
Opis modelu: Ilustracja przedstawia urządzenie o kształcie zbliżonym do walca zorientowanego poziomo. Z jednej z z podstaw korpusu wystaje wał napędowy mający formę wąskiego walca. Podstawa z której wystaje zakończona jest pierścieniami. Na górze płaszczyzny korpusu znajduje się element z dwoma okrągłymi otworami jest to przyłącze do silnika hydraulicznego. Przy powierzchni obok drugiej podstawy znajduje się płaski element z kilkoma okrągłymi otworami. Na płaszczyźnie znajduje się pierścień złożony z zaokrąglonych części i wklęsłych złączeń między nimi.

1. Wał napędowy
Znacznik pierwszy znajduje się na elemencie, wystającym z jednej podstaw korpusu, mającym formę wąskiego podłużnego walca.
Pod znacznikiem kryje się pasek odtwarzania z nagraniem o treści tożsamej z tekstem:
Wał napędowy przekazuje moment obrotowy pomiędzy elementami układu hydraulicznego.

2. Przyłącze do silnika hydraulicznego
Znacznik drugi znajduje się na elemencie z dwoma okrągłymi otworami znajdującym się na płaszczyźnie obudowy korpusu.
Pod znacznikiem kryje się pasek odtwarzania z nagraniem o treści tożsamej z tekstem:
Przyłącze do silnika hydraulicznego – punkt, przez który olej hydrauliczny jest doprowadzany z pompy do silnika.

3. Wyjście z silnika hydraulicznego
Znacznik trzeci znajduje się na elemencie umieszczonym na obudowie, na którym znajduje się kilka okrągłych otworów.
Pod znacznikiem kryje się pasek odtwarzania z nagraniem o treści tożsamej z tekstem:
Wyjście z silnika hydraulicznego – punkt, przez który olej hydrauliczny jest odprowadzany z silnika do dalszych elementów układu hydraulicznego.

4. Obudowa silnika hydraulicznego
Znacznik czwarty znajduje się na pierścieniu złożonym z zaokrąglonych części i wklęsłych złączeń między nimi umieszczonych na obudowie przyrządu.
Pod znacznikiem kryje się pasek odtwarzania z nagraniem o treści tożsamej z tekstem:
Obudowa silnika hydraulicznego chroni wewnętrzne komponenty silnika i zapewnia jego bezpieczne funkcjonowanie.

5. Zasada działania
Znacznik piąty znajduje się na korpusie modelu.
Pod znacznikiem kryje się pasek odtwarzania z nagraniem o treści tożsamej z tekstem:
Silnik hydrauliczny przekształca energię hydrauliczną na energię mechaniczną i przekazuje ją do napędzanego urządzenia. Działa więc odwrotnie niż pompa hydrauliczna. Praca silnika hydraulicznego przebiega w kilku etapach: pompa wtłacza do silnika olej pod ciśnieniem, następnie ciecz jest wytłaczana z komór roboczych i przekazuje skumulowaną energię na wał silnika. Wał przekształca ją w energię mechaniczną napędzającą kolejne elementy układu hydraulicznego.

6. Rodzaje silników hydraulicznych
Znacznik szósty znajduje się na modelu.
Pod znacznikiem kryje się pasek odtwarzania z nagraniem o treści tożsamej z tekstem:
Ze względu na prędkości obrotowe silniki dzielą się na wolno- i szybkoobrotowe.

Ze względu na zastosowany element wyporowy można wyróżnić np.: silniki zębate, w których elementami roboczymi są koła zębate, silniki tłokowe, w  których ciecz jest wprawiana w ruch przez tłoki, silniki łopatkowe – w  ich przypadku za ruch cieczy odpowiada wirnik łopatkowy, silniki gerotorowe – silniki wolnoobrotowe wykorzystujące orbitalne koła z  uzębieniem zewnętrznym i pierścienie z uzębieniem wewnętrznym.

Pompa hydrauliczna
Opis modelu: Model przedstawia przyrząd złożony z kilku części. Pierwsza składa się z płytki połączonej wałem z elementem o kształcie cyfry osiem, w której znajdują się dwa okrągłe otwory. Wał po przejściu przez jeden z otworów dochodzi do drugiego elementu. Przy końcu wału znajduje się pierścień. Środkowa cześć ma kształt zbliżony do prostopadłościanu o zaokrąglonych bokach. W środku części znajduje się otwór o kształcie cyfry osiem. W dolnej części otworu widoczny jest wał. W obudowie znajdują się okrągłe otwory a poza nią dwa przyłącza do pompy hydraulicznej o kształcie walca. Przyłącza mają prążkowaną powierzchnię oraz pierścień w połowie ich długości. Po drugiej stronie od metalowej części znajduje się z element o kształcie cyfry osiem, w której znajdują się dwa okrągłe otwory. Ostatnią częścią jest płytka przez którą przechodzą długie śruby.

1. Wał pompy hydraulicznej
Znacznik pierwszy znajduje się na wale będącym częścią pierwszej części pompy.
Pod znacznikiem kryje się pasek odtwarzania z nagraniem o treści tożsamej z tekstem:
Wał pompy hydraulicznej to główny element napędowy pompy. Przekazuje energię z silnika do wewnętrznych elementów pompy, np. śrub lub łopatek. W ten sposób generuje ciśnienie, pod wpływem którego następuje przepływ oleju hydraulicznego.

2. Wyjście z pompy hydraulicznej
Znacznik drugi znajduje się na elemencie będącym środkową częścią pompy.
Pod znacznikiem kryje się pasek odtwarzania z nagraniem o treści tożsamej z tekstem:
Wyjście z pompy hydraulicznej to punkt, w którym olej hydrauliczny jest odprowadzany z pompy, poprzez zawory, do kolejnych elementów układu hydraulicznego, np. siłowników, dostarczając do nich energią hydrauliczną.

3. Przyłącze do pompy hydraulicznej
Znacznik trzeci znajduje się na na małych elementach o kształcie walca będących składową części drugiej.
Pod znacznikiem kryje się pasek odtwarzania z nagraniem o treści tożsamej z tekstem:
Przyłącze do pompy hydraulicznej to punkt, przez który, przewodami, olej hydrauliczny jest doprowadzany do pompy.

4. Zasada działania
Znacznik czwarty znajduje się na modelu.
Pod znacznikiem kryje się pasek odtwarzania z nagraniem o treści tożsamej z tekstem:
Pompa hydrauliczna zamienia energię mechaniczną na energię ciśnienia cieczy roboczej. Praca pompy polega na przetłaczaniu dawek oleju z  przestrzeni ssawnej do tłocznej za pomocą elementów wyporowych, np. łopatek lub śrub.

5. Rodzaje pomp hydraulicznych
Znacznik piąty znajduje się na modelu.
Pod znacznikiem kryje się pasek odtwarzania z nagraniem o treści tożsamej z tekstem:
Ze względu na możliwość zmiany wydajności podczas pracy wyróżnia się pompy o stałej wydajności oraz pompy o zmiennej (nastawialnej) wydajności. Ze względu na rodzaj elementów wyporowych i sposób ich ruchu wyróżnia się pompy rotacyjne, w tym pompy zębate, śrubowe, łopatkowe, oraz pompy tłoczkowe, w tym pompy rzędowe, promieniowe i osiowe.

Agregat hydrauliczny
Opis modelu: Model agregat hydrauliczny. Jego największa część tj. zbiornik oleju ma kształt prostopadłościanu. Do górnej ściany prostopadłościanu przytwierdzony jest element na długiej nóżce, na której znajduje się porkętło. Na górze widoczna jest tarcza ze wskazówkami‑manometr. Kolejnym elementem przytwierdzonym do górnej ściany zbiornka olejnu jest silnik elektryczny mający formę poziomo zorientowanego walca, przymocowanego na podnóżku. Do górnej części powierzchni przymocowany jest element o kształcie zbliżonym do prostopadłościanu. Na nim widoczny jest napis: bam. Ostatnią częścią jest element o nieregularnym kształcie połączony rurami z innymi elementami znajdującymi się na górnej ścianie zbiornika. Jest to zawór rozdzielający.

1. Zbiornik oleju
Znacznik pierwszy znajduje się na największej części składającej się na model. Część ma kształt prostopadłościanu.
Pod znacznikiem kryje się pasek odtwarzania z nagraniem o treści tożsamej z tekstem:
Zbiornik oleju służy do przechowywania i dostarczania cieczy roboczej do układu hydraulicznego. Często wyposażony jest w filtr, który chroni olej przed zanieczyszczeniami.

2. Manometr hydrauliczny
Kolejny znacznik znajduje się na elemencie na długiej nóżce zakończonym tarczą ze wskazówkami.
Pod znacznikiem kryje się pasek odtwarzania z nagraniem o treści tożsamej z tekstem:
Manometr hydrauliczny to urządzenie pomiarowe, przeznaczone do monitorowania ciśnienia w układzie hydraulicznym. Jest on zwykle zamontowany na panelu sterowania lub na obudowie układu hydraulicznego.

3. Silnik elektryczny
Kolejny znacznik znajduje się na elemencie o kształcie poziomo zorientowanego walca, przymocowanego podnóżkiem do zbiornika oleju.
Pod znacznikiem kryje się pasek odtwarzania z nagraniem o treści tożsamej z tekstem:
Silnik elektryczny przekształca energię elektryczną na energię mechaniczną, co pozwala na napędzanie różnych urządzeń i maszyn.

4. Zawór rozdzielający
Kolejny znacznik znajduje się na elemencie połączonym z innymi częściami modelu rurami.
Pod znacznikiem kryje się pasek odtwarzania z nagraniem o treści tożsamej z tekstem:
Zawór rozdzielający, nazywany również rozdzielaczem, kontroluje przepływ oleju hydraulicznego w układzie. Rozdziela strumienie oleju do różnych sekcji układu hydraulicznego.

Rozdzielacz hydrauliczny
Opis modelu: Model przedstawia urządzenie o płaskim korpusie, do którego przymocowane są równolegle oraz prostopadle przyłącza hydrauliczne. Rozdzielacz to rodzaj zaworu, z podłączonymi czterema przewodami, który steruje przepływem oleju. Ostatnią częścią jest siłownik hydrauliczny dwustronnego działania, który ma kształt cylindra z wysuwającym się i wsuwającym tłokiem.

1. Przyłącza hydrauliczne
Pierwszy znacznik znajduje się na jednym z przyłączy przymocowanych do korpusu urządzenia.
Pod znacznikiem kryje się pasek odtwarzania z nagraniem o treści tożsamej z tekstem:
Przyłącze hydrauliczne to punkt, w którym elementy układu hydraulicznego są przyłączane do rozdzielacza, umożliwiając przepływ płynu hydraulicznego pomiędzy nimi.

2. Przyłącze hydrauliczne
Kolejny znacznik znajduje się na znajduje się na jednym z przyłączy przymocowanych do korpusu urządzenia.
Pod znacznikiem kryje się pasek odtwarzania z nagraniem o treści tożsamej z tekstem:
Przyłącza hydrauliczne umożliwiają podłączenie różnych komponentów, takich jak pompy, zawory, siłowniki, filtry.

Połączenie
Opis modelu: Model przedstawia dwie części połączenia. Obydwie mają kształt walca, na którym znajdują się różnej średnicy pierścienie. Powierzchnia pierwszego z elementów ma, przy jednym z końców, prążkowaną powierzchnię. Druga ma przy części złączenia powierzchnię gładką.

1. Kołnierz
Pierwszy znacznik znajduje się na elemencie mającym prążkowaną powierzchnię przy części, do strony złączenia.
Pod znacznikiem kryje się pasek odtwarzania z nagraniem o treści tożsamej z tekstem:
Kołnierz jest gwintowaną zewnętrzną częścią szybkozłączki.

2. Wtyczka
Kolejny znacznik znajduje się na elemencie mającym gładką powierzchnię przy części, do strony złączenia.
Pod znacznikiem kryje się pasek odtwarzania z nagraniem o treści tożsamej z tekstem:
Wtyczka to część szybkozłączki znajdująca się po przeciwnej stronie niż gwint.

3. Zasada działania
Kolejny znacznik znajduje się na modelu.
Pod znacznikiem kryje się pasek odtwarzania z nagraniem o treści tożsamej z tekstem:
Szybkozłaczki hydrauliczne stosowane są w układach hydraulicznych do szybkiego i bezpiecznego łączenia oraz rozłączania przewodów hydraulicznych bez konieczności używania narzędzi. Eliminują ryzyko wycieków i dostania się zabrudzeń do układu.

Reduktor hydrauliczny
Opis modelu: Model przedstawia urządzenie o kształcie zbliżonym do walca. Z obudowy po jednej stronie wystaje prążkowany pionowo wał. Po drugiej stronie widoczny jest okrągły otwór o karbowanych krawędziach.

1. Obudowa
Pierwszy znacznik znajduje się na obudowie urządzenia

2. Wał wejściowy
Kolejny znacznik znajduje się na na wale wychodzącym z obudowy.

3. Sprzęgło
Kolejny znacznik znajduje się na otworze umieszczonym po drugiej stronie obudowy od wału.
Pod znacznikiem kryje się pasek odtwarzania z nagraniem o treści tożsamej z tekstem:
Sprzęgło łączące pompę z przekładnią, tzw. tulejka wielofrezową.

4. Zasada działania
Kolejny znacznik znajduje się na modelu.
Pod znacznikiem kryje się pasek odtwarzania z nagraniem o treści tożsamej z tekstem:
Reduktor hydrauliczny, nazywany również przekładnią hydrauliczną, służy do zwiększenia prędkości obrotowej wału napędzającego pompę zewnętrznego układu hydraulicznego. Używa się go w przypadku, gdy pompa w układzie hydraulicznym nie generuje odpowiednio dużej mocy.

Amortyzator hydrauliczny (hydroakumulator)
Opis modelu: Model przedstawia urządzenie złożone z dużego zbiornika na olej o owalnym kształcie. Element, na którego korpusie znajduje się kanciasty pierścień, przyczepiony jest przyłączem z podstawką do elementu o kształcie prostopadłościanu, do którego boku przytwierdzony jest mały element o kształcie walca, do którego przyłączona jest cienka rurka.

1. Żeliwny zbiornik na olej
Pierwszy znacznik znajduje się na masywnym elemencie o owalnym kształcie.

2. Przyłącze hydrauliczne
Kolejny znacznik znajduje się na elemencie łączącym zbiornik z zaworem.

3. Zawór kulowy
Kolejny znacznik znajduje się na elemencie o kształcie prostopadłościanu, do którego boku przytwierdzony jest mały element o kształcie walca.

4. Zasada działania
Kolejny znacznik znajduje się na modelu.
Pod znacznikiem kryje się pasek odtwarzania z nagraniem o treści tożsamej z tekstem:
Zadaniem akumulatora jest magazynowanie oleju pod ciśnieniem w układzie hydraulicznym i w razie potrzeby jego ponowne wpuszczenie do instalacji, aby stłumić uderzenia i zmniejszyć falowanie ciśnieniowe.

Gdy ciśnienie w układzie wzrasta, gaz jest sprężany, a ciecz wpływa do akumulatora hydraulicznego. Kiedy ciśnienie spada, sprężony gaz rozszerza się i przez zawór dwudrożny kieruje zakumulowany olej do układu. Amortyzator może być wykorzystywany jako pomocnicze lub awaryjne źródło zasilania, służy także do uzupełniania ubytków oleju i  utrzymania stałego ciśnienia. Absorbuje wstrząsy i pulsacje występujące podczas pracy układu hydraulicznego i redukuje hałas.
