Etapy testowania pompy infuzyjnej

bg‑azure

ATLAS INTERAKTYWNY

R1DQvKqlxVX8L

Nagranie dostępne pod adresem https://zpe.gov.pl/a/DSjQnsGGF

Nagranie dźwiękowe tożsame z poniższą treścią.

Atlas interaktywny przedstawia zdjęcia:

urządzenia testującego ST750A z elementami jego budowy,
urządzenia testującego pompę z elementami jego budowy,
testowanej pompy infuzyjnej, wraz z opisem jej funkcji i danych technicznych, oraz opis kolejnych etapów jej testowania i kalibracji.

Spis treści

Urządzenia testująceUrządzenia testujące
Testowana pompa infuzyjnaTestowana pompa infuzyjna
Testowanie pompy infuzyjnejTestowanie pompy infuzyjnej

Urządzenia testujące

Opis urządzenia testującego ST750A

Główne funkcje:

Pomiar rezystancji przewodu ochronnego. Przy jego pomocy sprawdzamy poprawność ochrony przeciwporażeniowej. Aby przeprowadzić taki pomiar musimy badane urządzenie podłączyć przewodem zasilającym do gniazda testowego (9), a sondę (3) do złącza uziemiającego w urządzeniu.
Pomiar rezystancji izolacji - sprawdzamy czy nie jest uszkodzona izolacja przewodu elektrycznego. Aby przeprowadzić taki pomiar musimy mierzone urządzenie podłączyć przewodem zasilającym do gniazda testowego (9), następnie za pomocą próbnika podłączyć się do złącza uziemiającego w urządzeniu. Po poprawnym podłączeniu uruchamiamy w mierniku funkcję pomiaru rezystancji izolacji, dalszy test przebiega automatycznie.
Pomiar upływu urządzenia - sprawdzamy całkowity upływ generowany od zasilania do reszty urządzenia. Aby przeprowadzić taki pomiar należy mierzone urządzenie podłączyć przewodem zasilającym do gniazda testowego (9). Tym razem pomiar wykonywany jest bez żadnych dodatkowych próbników. Po poprawnym podłączeniu, wybierana jest funkcja pomiaru upływu urządzenia. Dalsze testy wykonywane są automatycznie przez miernik.
Pomiar upływu części aplikacyjnych - mierzy czy ‘pływające’ (części do których ma dostęp personel, pacjent) części aplikacyjne (BF&CF) pozostają na akceptowalnym poziomie odizolowania. Aby przeprowadzić taki pomiar należy mierzone urządzenie podłączyć przewodem zasilającym do gniazda testowego (9). Następnie podłączyć próbnik do gniazda (3) i próbnik do części aplikacyjnej urządzenia, np. przewodu EKG. Po poprawnym podłączeniu, wybierana jest funkcja pomiaru upływu części aplikacyjnej. Dalsze testy wykonywane są automatycznie przez miernik.

RbJLWgCmFNlZa1

Urządzenie testujące - miernik bezpieczeństwa elektrycznego

Źródło: Zespół autorski Politechniki Łódzkiej, licencja: CC BY-SA 3.0.

Na planszy przedstawione jest urządzenie testujące - ST750A oraz punkty interaktywne, pod którymi ukryte są informacje.

Kabel zasilania.
Wyłącznik zasilania.
Gniazdo bananowe (jack) $4 mm$ żółte - do pomiaru i czujności próbnika.
Gniazdo bananowe (jack) $4 mm$ zielone - do kalibracji próbnika.
Gniazdo IEC do testu przewodu.
Gniazdo bananowe (jack) $4 mm$ czarne „L” - można podłączyć do gniazda testowego.
Gniazdo bananowe (jack) $4 mm$ żółto‑zielone „PE” - stały test gniazda.
Gniazdo bananowe (jack) $4 mm$ niebieskie, „N” (0) - można podłączyć do gniazda testowego.
Przełączanie testu lub gniazda.
Ekran dotykowy.

Opis urządzenia testującego pompy

Możliwości urządzenia testującego pompy:

testy specjalistyczne przepływu pomp infuzyjnych,
testy specjalistyczne alarmów okluzji.

Mierzone parametry: prędkość przepływu, ciśnienie okluzji.
Zakres pomiarowy prędkości przepływu od 5 do 1200 ml/h.
Maksymalny diagnozowalny przepływ 1700 ml/h.
Minimalny diagnozowalny przepływ 2,75 ml/h.
Dokładność badań 0,01 ml/h.
Zakres badanych ciśnienień od 0 do 2586 mmHg (od 0 do 50 psi).
Dokładność 1 mmHg (0,1 psi).

R1SZAJq7HIEMk1

Urządzenie testujące

Źródło: Zespół autorski Politechniki Łódzkiej, licencja: CC BY-SA 3.0.

Na planszy przedstawione jest urządzenie testujące pompy oraz punkty interaktywne, pod którymi ukryte są informacje.

Wyświetlacz aparatu.
Menu kontekstowe informujące, jaką funkcję w danym momencie spełnia przycisk na klawiaturze.
Przyciski nawigacyjne zmieniające swoją funkcję w zależności od tego, co aktualnie widzimy na ekranie.

Powrót do spisu treściPowrót do spisu treści

Testowana pompa infuzyjna

RNPSUP3MIinHr1

Pompa infuzyjna

Źródło: Zespół autorski Politechniki Łódzkiej, licencja: CC BY-SA 3.0.

Na planszy przedstawiona jest pompa infuzyjna oraz punkty interaktywne, pod którymi ukryte są informacje.

Dioda sygnalizująca brak strzykawki.
Klawiatura numeryczna do podawania wartości dawkowania przez pompę leku.
Przycisk uruchomienia podświetlenia ekranu.
Podczas ustawień parametrów – przycisk przesuwania ramienia w przód lub tył. Podczas podawania leku – przycisk uruchomienia funkcji BOLUS powodującej podwojenie dawki leku na czas trzymania tego przycisku.
Przycisk zatwierdzenia operacji.
Przycisk odrzucenia operacji lub powrotu do poprzedniego wyboru.,
Przycisk ustawienia dawkowania programu.
Dioda stanu – praca z sieci.
Dioda stanu – praca z akumulatora.
Przycisk włącz/wyłącz. Każdą pompę wyłączamy przez 3 sekundowe przytrzymanie przycisku.
Przycisk Start rozpoczynania dawkowania leku lub Stop zatrzymywania dawkowania leku.
Przycisk wyłączania alarmu.

Dane techniczne	Wartości
Prędkość dozowania nastawiana co $0, 1 \frac{m l}{h}$	$0, 1 \div 2000 \frac{m l}{h}$ dla strzykawki $50 m l$ $0, 1 \div 1200 \frac{m l}{h}$ dla strzykawki $30 m l$ $0, 1 \div 1000 \frac{m l}{h}$ dla strzykawki $20 m l$ $0, 1 \div 600 \frac{m l}{h}$ dla strzykawki $10 m l$
Maksymalna prędkość dozowania dawki uderzeniowej (bolus) programowana co $0, 1 \frac{m l}{h}$	$2000 \frac{m l}{h}$ dla strzykawki $50 m l$ $1200 \frac{m l}{h}$ dla strzykawki $30 m l$ $1000 \frac{m l}{h}$ dla strzykawki $20 m l$ $600 \frac{m l}{h}$ dla strzykawki $10 m l$
Dozowanie dawki uderzeniowej	$0, 1 m l$ do pojemności wybranej strzykawki, programowane co $0, 1 m l$
Dawka podtrzymująca KVO	$0 \div 5 \frac{m l}{h}$ programowana co $0, 1 \frac{m l}{h}$
Dokładność szybkości dozowania	$0, 1 m l \pm 2 %$
Dawka infuzji	od $0, 1$ do $999 m l$ , programowana co $0, 1 m l$
Czas infuzji	maks. $99 h 59$ min. $59 s$
Ciśnienie okluzji	$40 \div 120 kPa$ co $10 kPa$
Typy strzykawek	$10$ , $20$ , $30$ , $50 / 60 m l$

Powrót do spisu treściPowrót do spisu treści

Testowanie pompy infuzyjnej

Test wizualny pompy infuzyjnej

Usterki, które można stwierdzić po obejrzeniu urządzenia:

uszkodzona obudowa,
pęknięte ramię,
odklejona klawiatura,
uszkodzony/wylany ekran,
połamany uchwyt strzykawki.

RdrLIYLsLQxnK

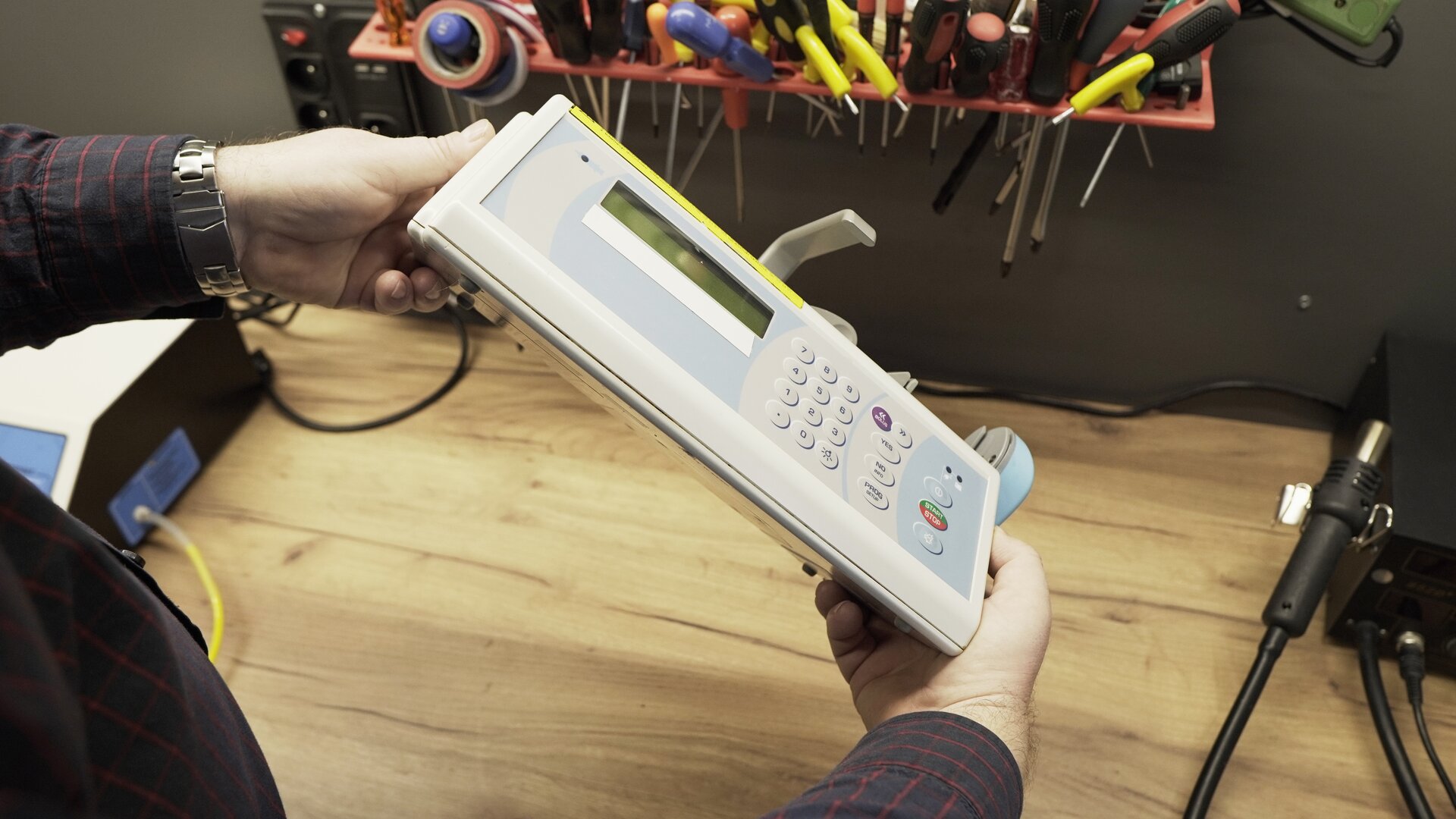

Na zdjęciu technik przeprowadza test wizualny pompy infuzyjnej. Ogląda panel przedni aparatu. — Test wizualny pompy infuzyjnej
Źródło: Zespół autorski Politechniki Łódzkiej, licencja: CC BY-SA 3.0.

R11LSpIZqDoX2

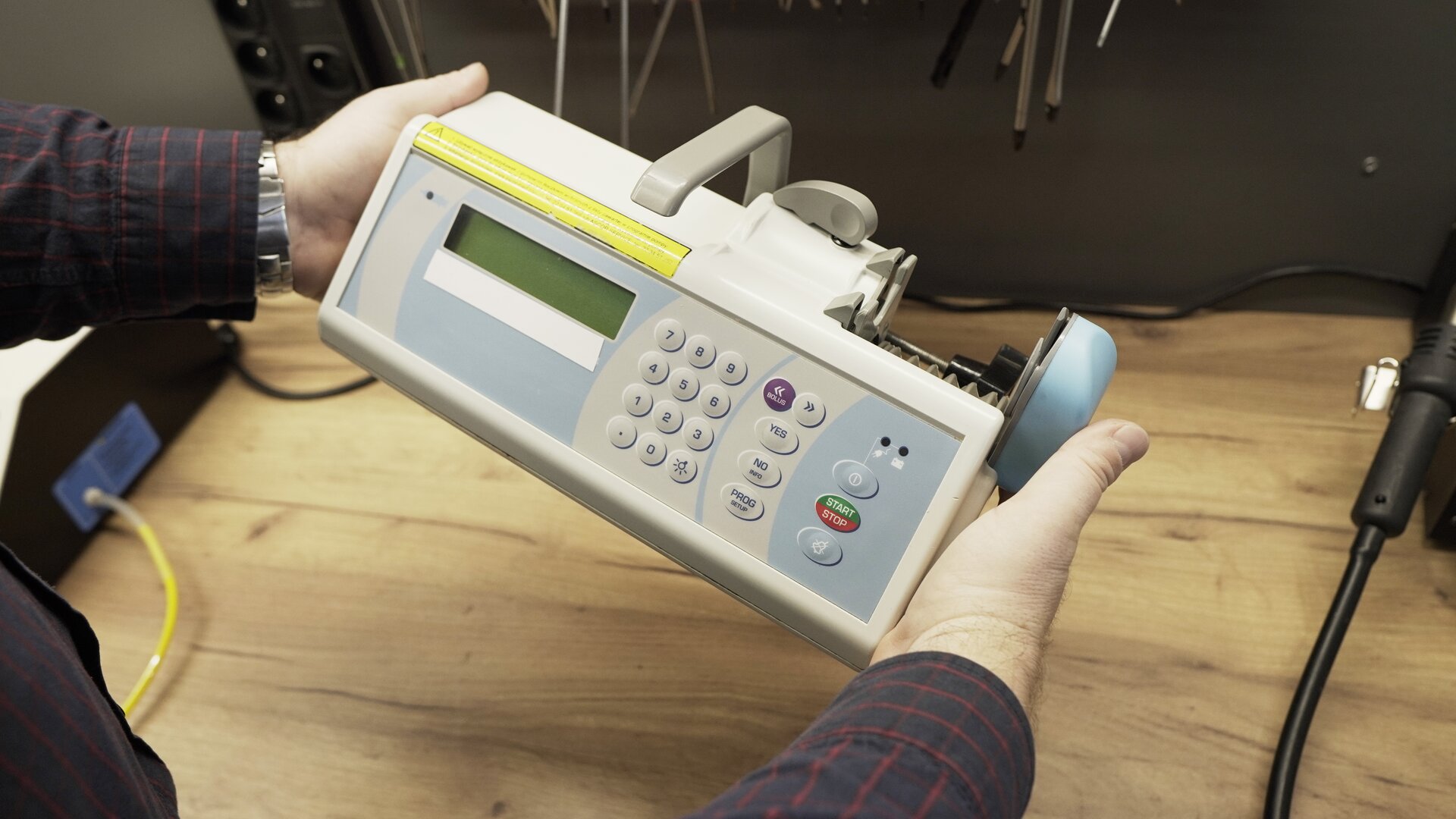

Na zdjęciu technik przeprowadza test wizualny pompy infuzyjnej. Ogląda obudowę aparatu. — Test wizualny pompy infuzyjnej - obudowa
Źródło: Zespół autorski Politechniki Łódzkiej, licencja: CC BY-SA 3.0.

Test bezpieczeństwa elektrycznego

Badanie bezpieczeństwa elektrycznego prowadzi się zgodnie z normą EN‑62353. Dla poprawnie przeprowadzonego badania należy sprawdzić:

w jakiej klasie ochrony jest zbudowane urządzenie oraz zaznaczyć to w protokole,
jakie typy części aplikacyjnych występują w urządzeniu.

Podczas badania bezpieczeństwa elektrycznego należy przeprowadzić:

pomiar rezystancji przewodu ochronnego pomiędzy miernikiem a złączem uziemiającym w aparacie,
pomiar rezystancji izolacji,
pomiar prądu upływu urządzenia,
pomiar prądu upływu części aplikacyjnych.

ROdJnzPnfKrn2

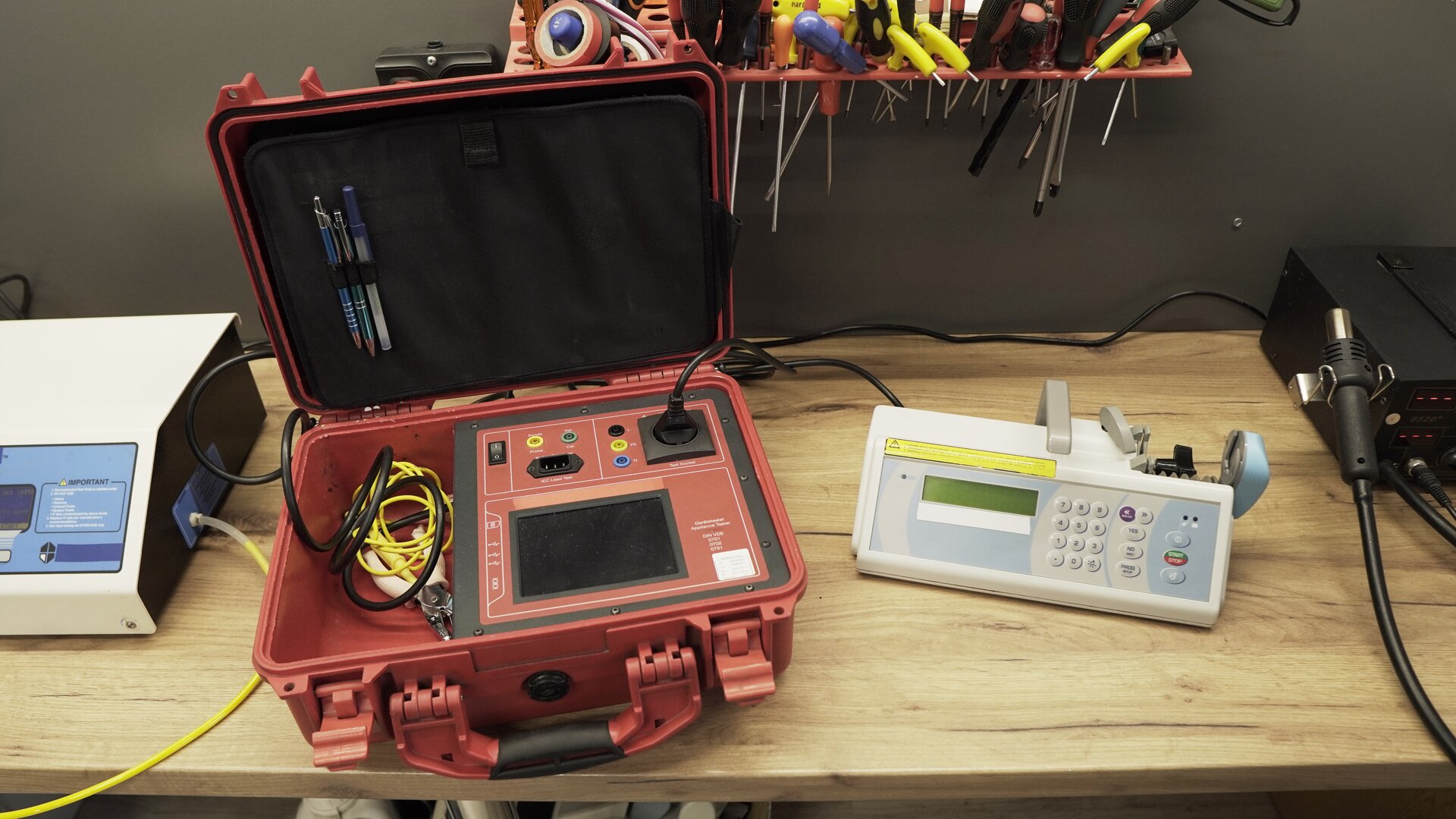

Zdjęcie przedstawia urządzenie testujące ST750A, do którego podłączona jest pompa infuzyjna. — Test bezpieczeństwa elektrycznego
Źródło: Zespół autorski Politechniki Łódzkiej, licencja: CC BY-SA 3.0.

Test Funkcjonalny

Sprawdzenie oznaczeń producenta

Na tabliczce znamionowej znajdują się podstawowe informacje dotyczące urządzenia, np.:

nazwa producenta,
typ,
rok produkcji,
moc znamionowa,
masa,
warunki pracy.

Rksn6kQxgcq4W

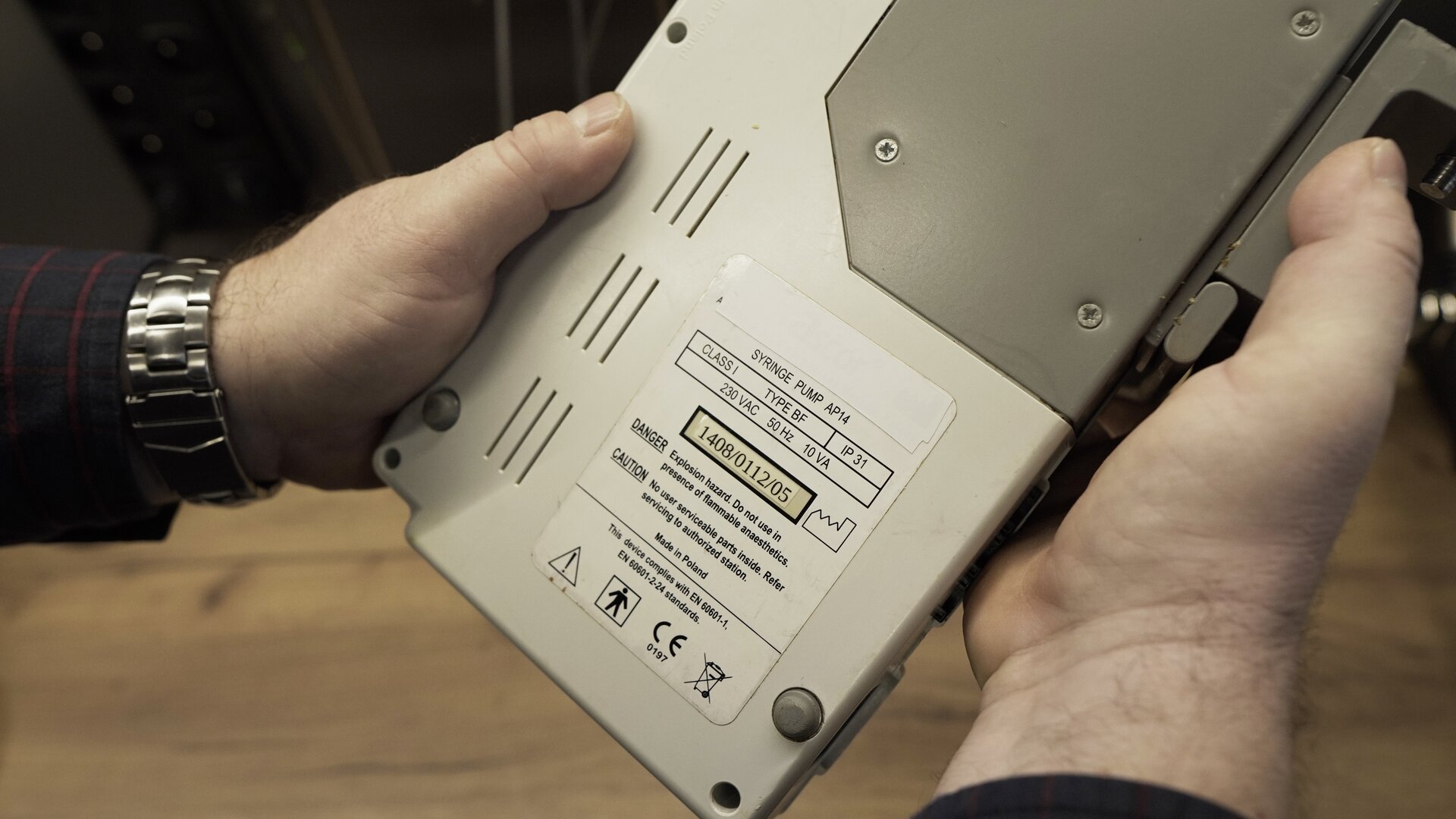

Zdjęcie przedstawia zbliżenie na tabliczkę znamionową umieszczoną na spodzie obudowy pompy infuzyjnej. — Sprawdzenie oznaczeń producenta
Źródło: Zespół autorski Politechniki Łódzkiej, licencja: CC BY-SA 3.0.

Test ramienia strzykawki przy użyciu kalibratora

Test ramienia strzykawki przy użyciu kalibratora polega na sprawdzeniu wszystkich mocowań w pompie:

czy strzykawka prawidłowo się zamyka (1),
czy blokuje się w swoim gnieździe (2),
czy ramię jest w stanie chwycić tłok strzykawki (3).

R15OLLY3t04kY

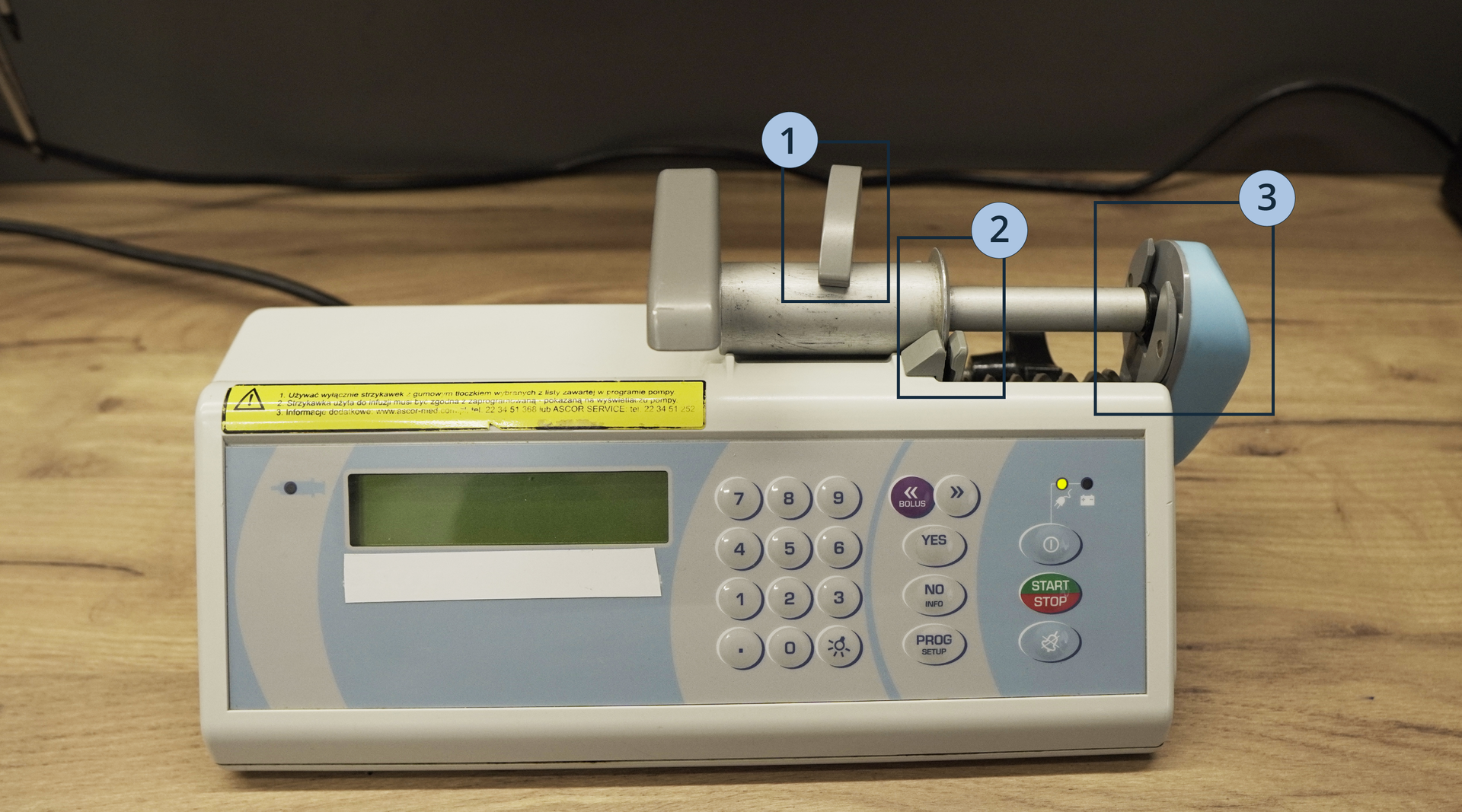

Nagranie dźwiękowe tożsame z poniższą treścią. Na ramieniu strzykawki oznaczono liczbami trzy miejsca, w których sprowadza się: czy strzykawka prawidłowo się zamyka (1 - lewa część ramienia strzykawki), czy blokuje się w swoim gnieździe (2 - część środkowa ramienia strzykawki), czy ramię jest w stanie chwycić tłok strzykawki (3 - prawa część ramienia strzykawki). — Test ramienia strzykawki przy użyciu kalibratora
Źródło: Zespół autorski Politechniki Łódzkiej, licencja: CC BY-SA 3.0.

RK8rGzMhSuCkg

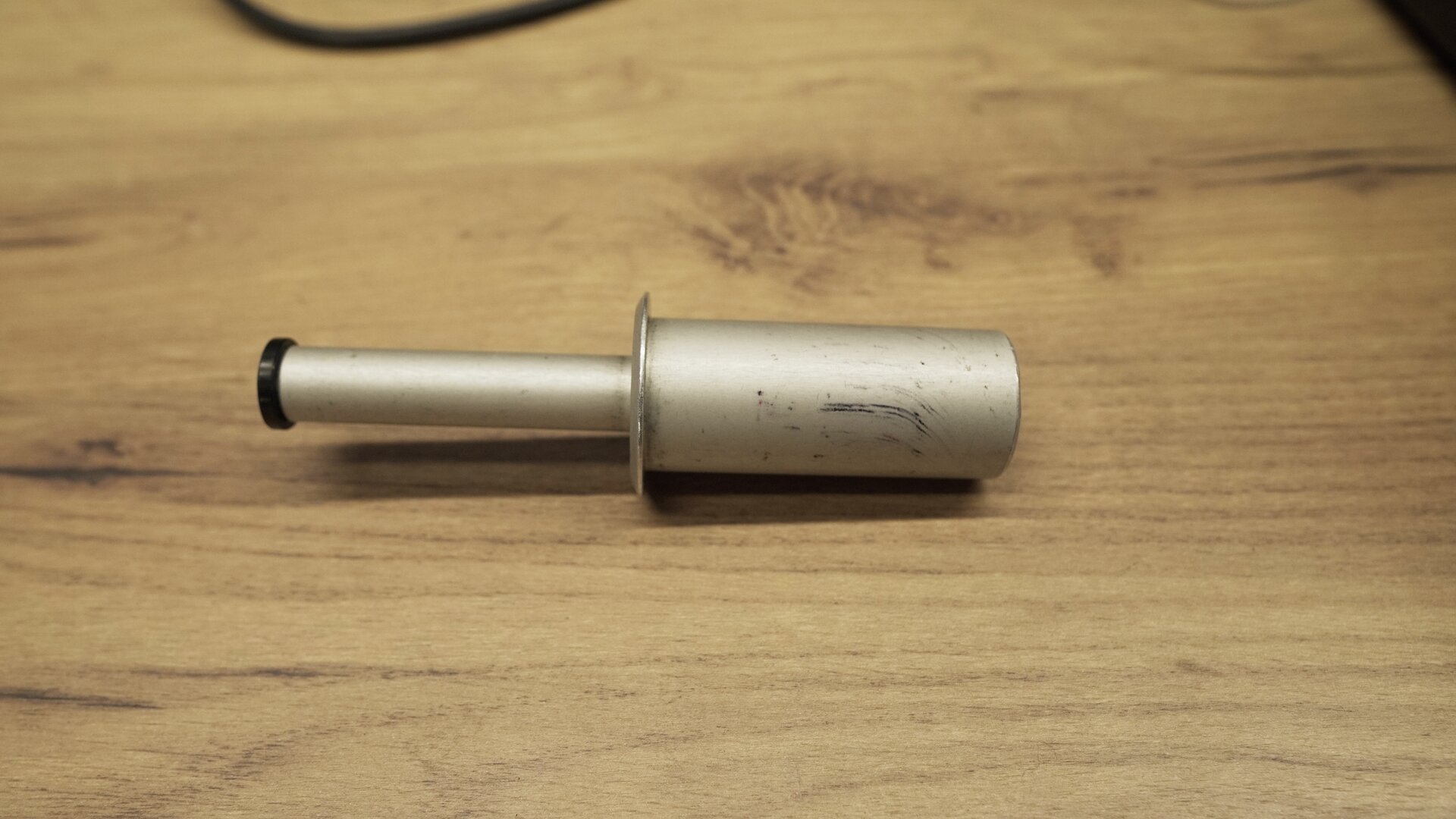

Zdjęcie przedstawia strzykawkę pompy infuzyjnej leżącą na stole. — Test ramienia strzykawki przy użyciu kalibratora - strzykawka
Źródło: Zespół autorski Politechniki Łódzkiej, licencja: CC BY-SA 3.0.

Test docisku strzykawki

Do testu docisku strzykawki używa się zestawów kalibracyjnych o różnej średnicy. Wynik musi pokrywać się z zadanymi wartościami.

R1DKh4lTByJXy

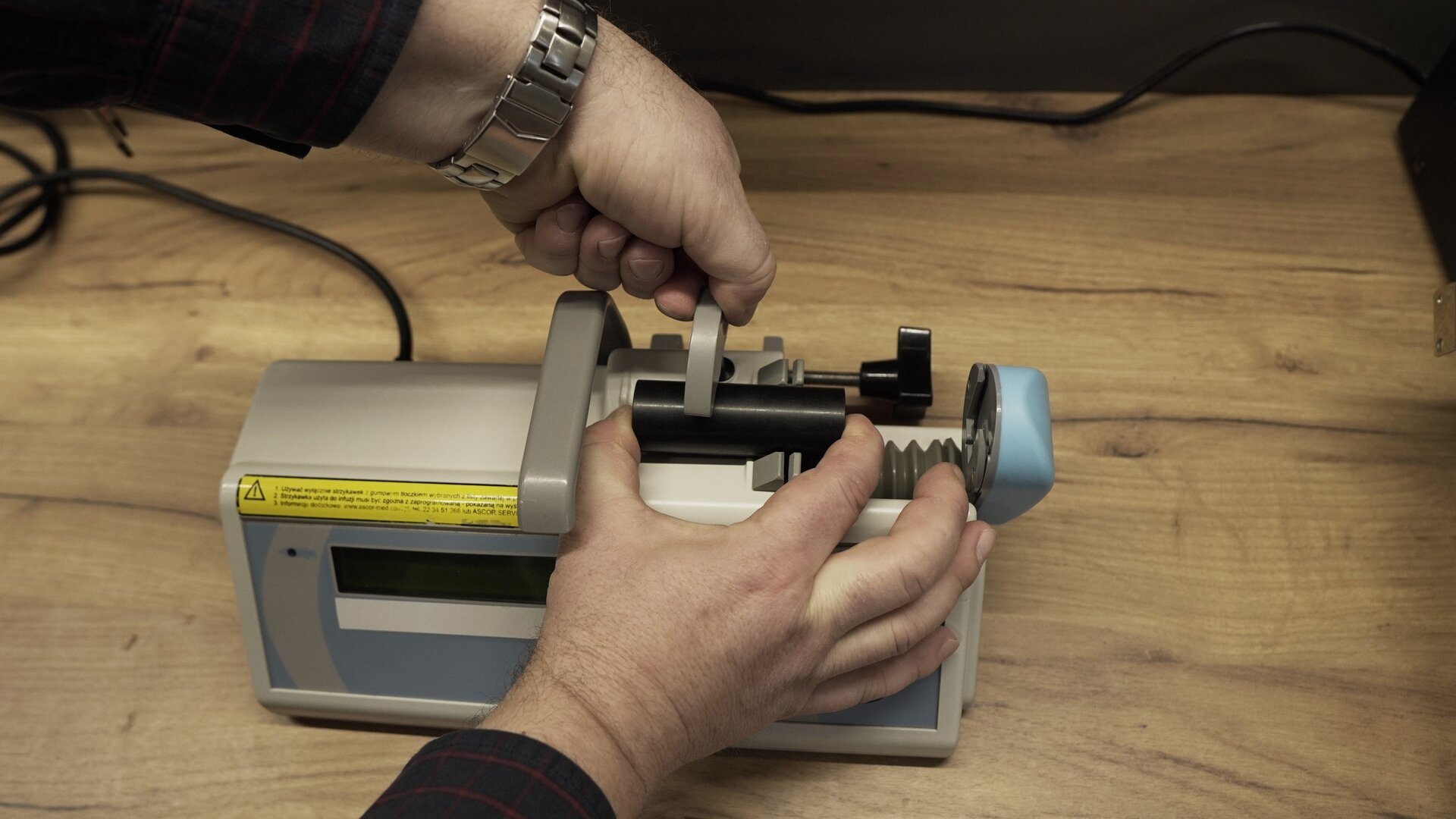

Na zdjęciu technik przeprowadza test docisku strzykawki pompy infuzyjnej. Sprawdza, czy strzykawka prawidłowo się zamyka. — Test docisku strzykawki
Źródło: Zespół autorski Politechniki Łódzkiej, licencja: CC BY-SA 3.0.

R1RKjZojnlXlr

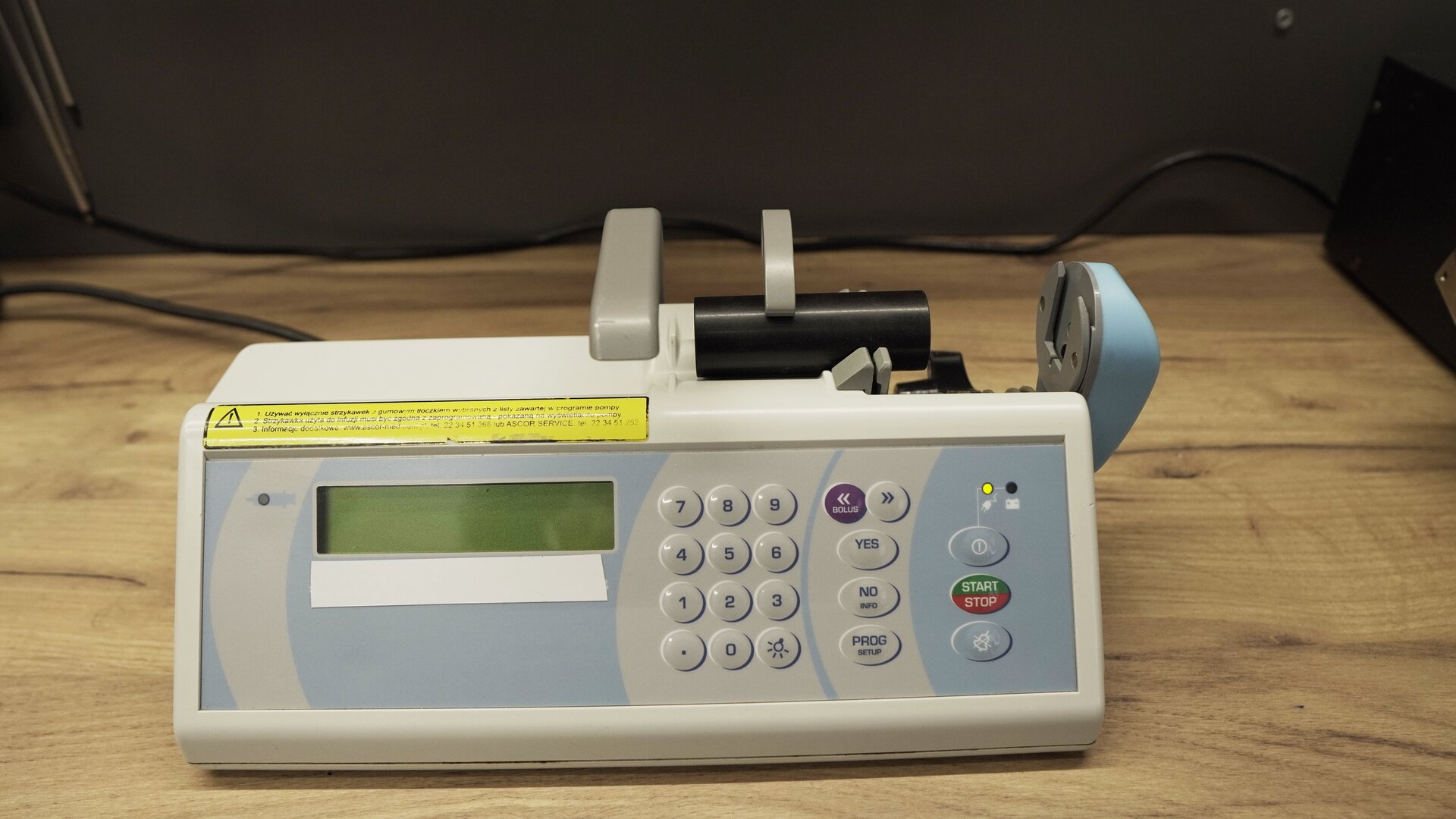

Na zdjęciu technik przeprowadza test docisku strzykawki pompy infuzyjnej. — Test docisku strzykawki
Źródło: Zespół autorski Politechniki Łódzkiej, licencja: CC BY-SA 3.0.

Test akumulatora

Prezentowana pompa posiada pakiet akumulatorów o napięciu wyjściowym 10,9 V. Po naładowaniu taki pakiet osiąga prawie 12 V.

Dla tej konkretnie pompy zakres tolerancji napięcia wynosi 10‑12 V. Wartości poniżej 10 V oznaczają uszkodzenie akumulatora. Taka bateria nie będzie trzymać pojemności.

Drugim testem funkcyjnym akumulatora jest ten, w którym pompa odpinana jest od sieci i natychmiast się wyłącza. Jest to trwałe uszkodzenie akumulatora.

W obu przypadkach zalecana jest wymiana akumulatora.

ReRcImds7rGVs

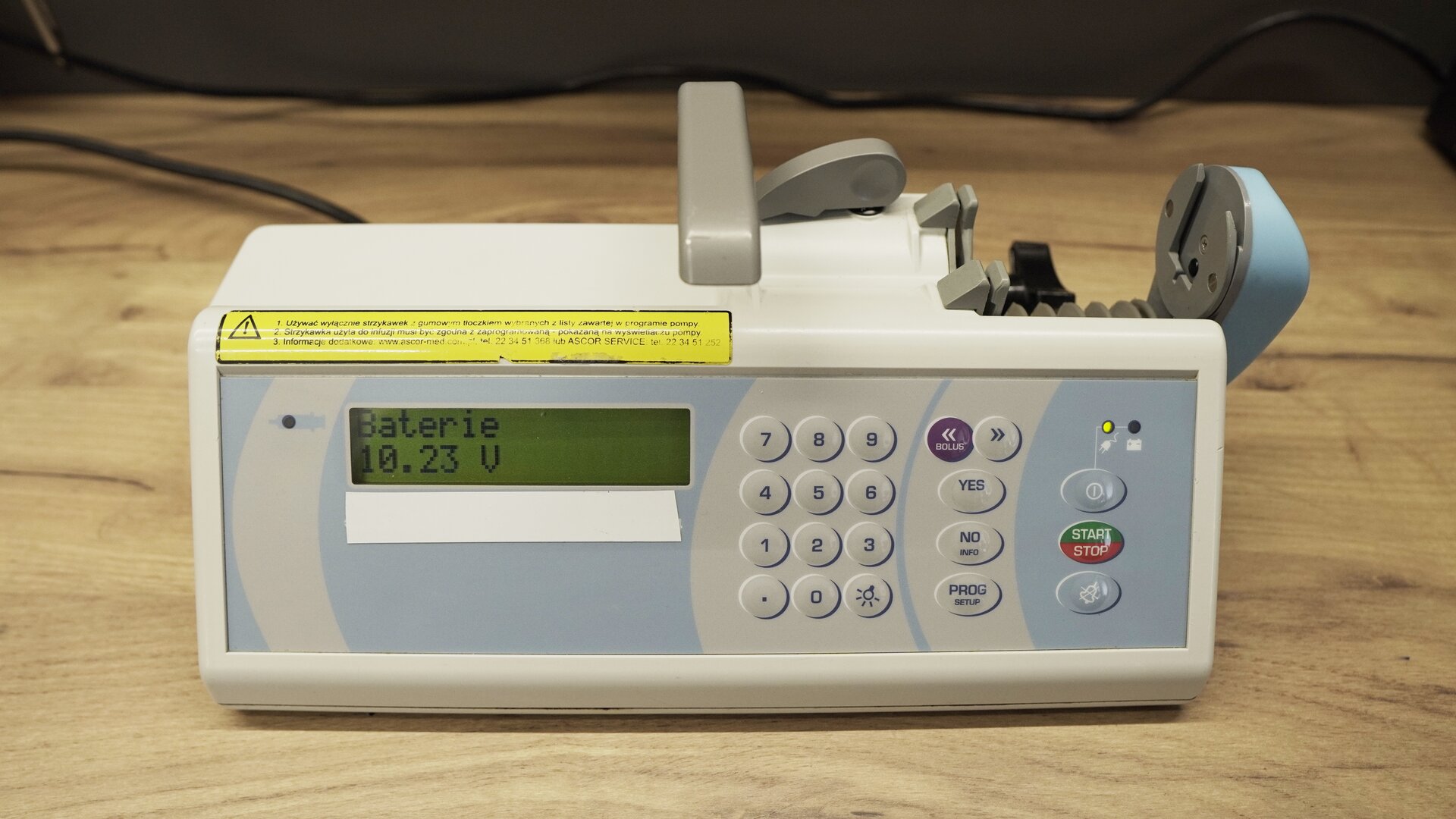

Na zdjęciu technik przeprowadza test akumulatora pompy infuzyjnej. Na ekranie wyświetlana jest informacja: "Baterie 10,23 V". — Test akumulatora
Źródło: Zespół autorski Politechniki Łódzkiej, licencja: CC BY-SA 3.0.

Test klawiatury

Podczas testu klawiatury, sprawdzany jest każdy klawisz po kolei. Na ekranie urządzenia podane jest, który przycisk należy wcisnąć. Jeśli jest on sprawny, to przechodzi do następnego, jeśli nie, oznacza to uszkodzenie klawiatury.

Serwisant może tylko sprawdzić funkcjonowanie klawiszy.

R1Sxj4NOL61b1

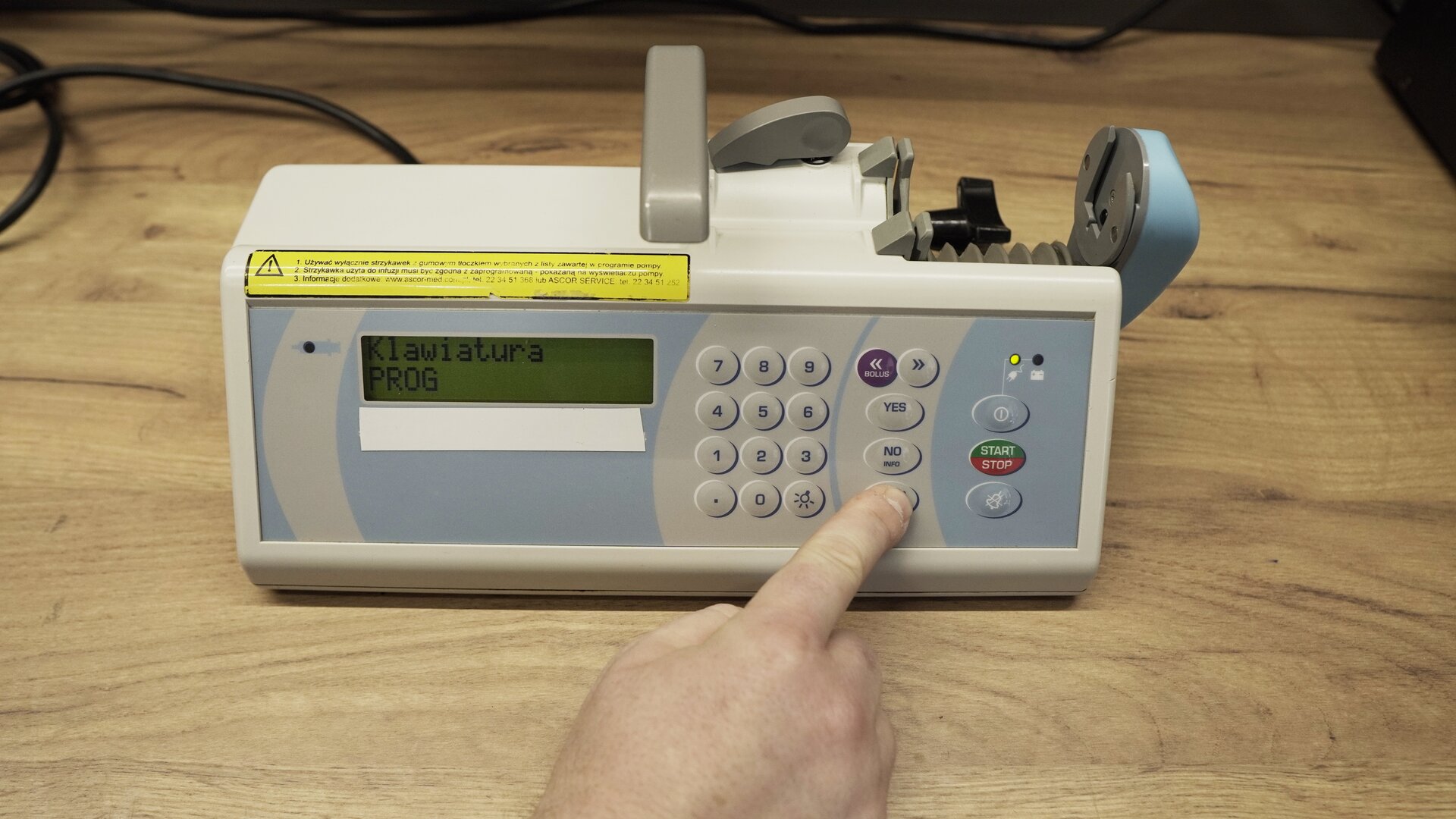

Na zdjęciu technik przeprowadza test klawiatury pompy infuzyjnej. Na ekranie wyświetlana jest informacja: "Klawiatura PROG.". Technik wciska przycisk PROG SETUP na aparacie. — Test klawiatury
Źródło: Zespół autorski Politechniki Łódzkiej, licencja: CC BY-SA 3.0.

Test przepływu i okluzji przy użyciu przyrządu pomiarowego

RCEqO7EmkGE2s

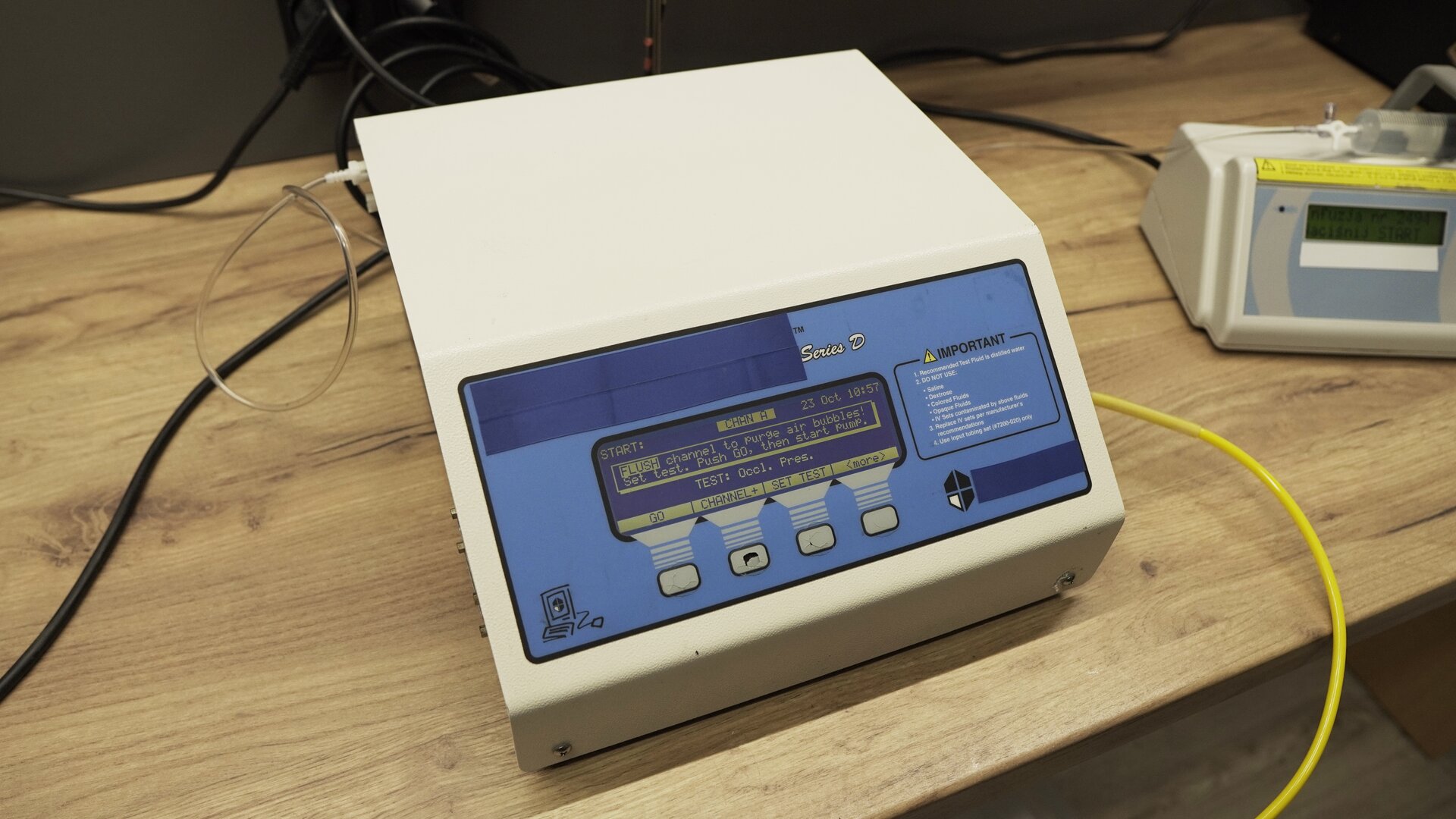

Na zdjęciu pokazane jest urządzenie testujące oraz stojącą obok pompą infuzyjną. — Test przepływu i okluzji przy użyciu przyrządu pomiarowego
Źródło: Zespół autorski Politechniki Łódzkiej, licencja: CC BY-SA 3.0.

Podłączenie pompy infuzyjnej do przyrządu pomiarowego zestawem do testów

RthR341S6cVV5

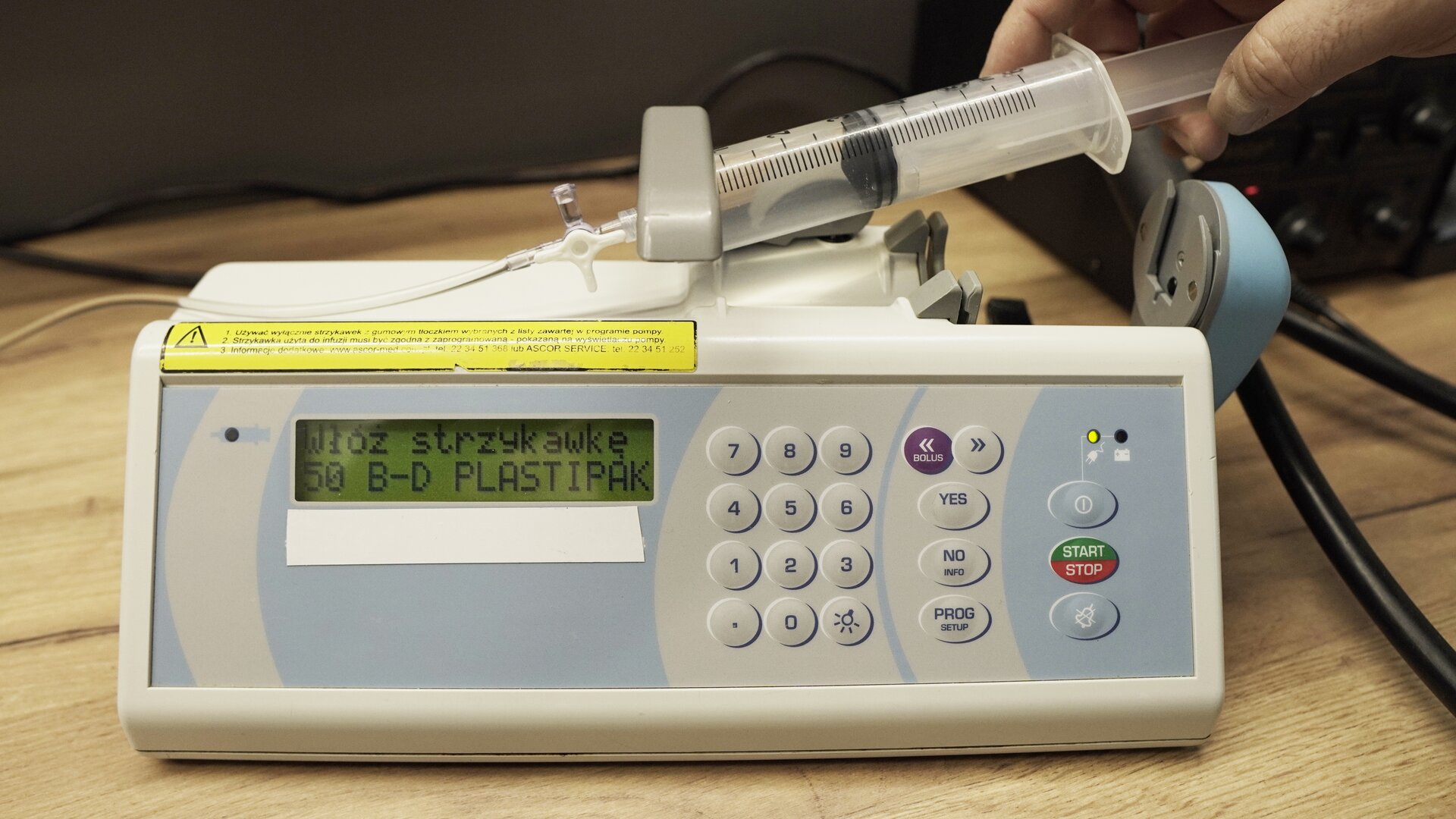

Na zdjęciu technik wkłada strzykawkę do ramienia pompy infuzyjnej. Na ekranie aparatu wyświetlana jest informacja: "Włóż strzykawką 50 B‑D PLASTIPAK". — Podłączenie pompy infuzyjnej do przyrządu pomiarowego zestawem do testów
Źródło: Zespół autorski Politechniki Łódzkiej, licencja: CC BY-SA 3.0.

RM1eULH3QQ1Lk

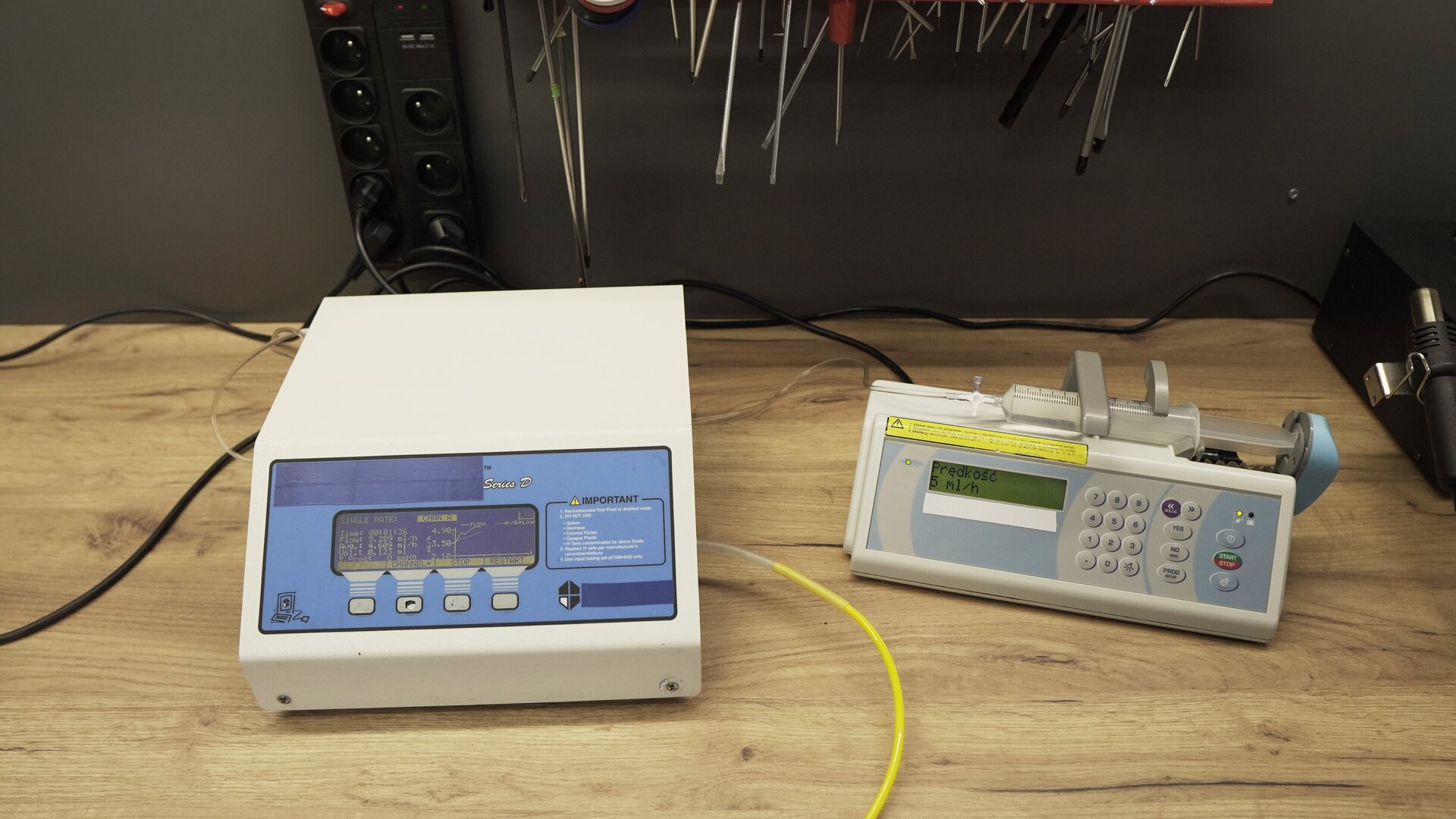

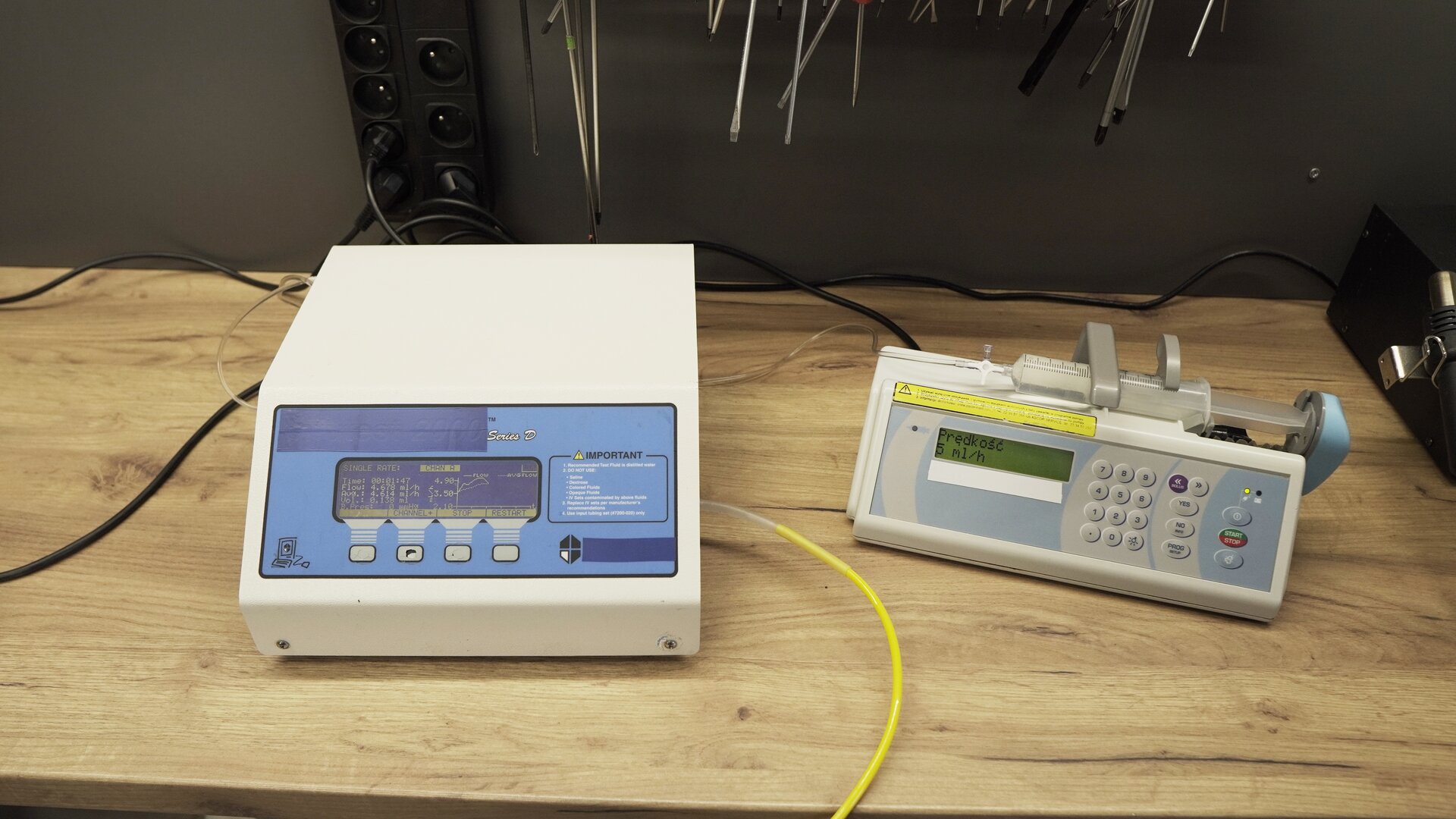

Na zdjęciu pokazane jest urządzenie testujące wraz z podłączoną pompą infuzyjną. W ramieniu pomby znajduje się strzykawka wypełniona wodą. — Podłączenie pompy infuzyjnej do przyrządu pomiarowego zestawem do testów
Źródło: Zespół autorski Politechniki Łódzkiej, licencja: CC BY-SA 3.0.

R1OnmPFCGavwG

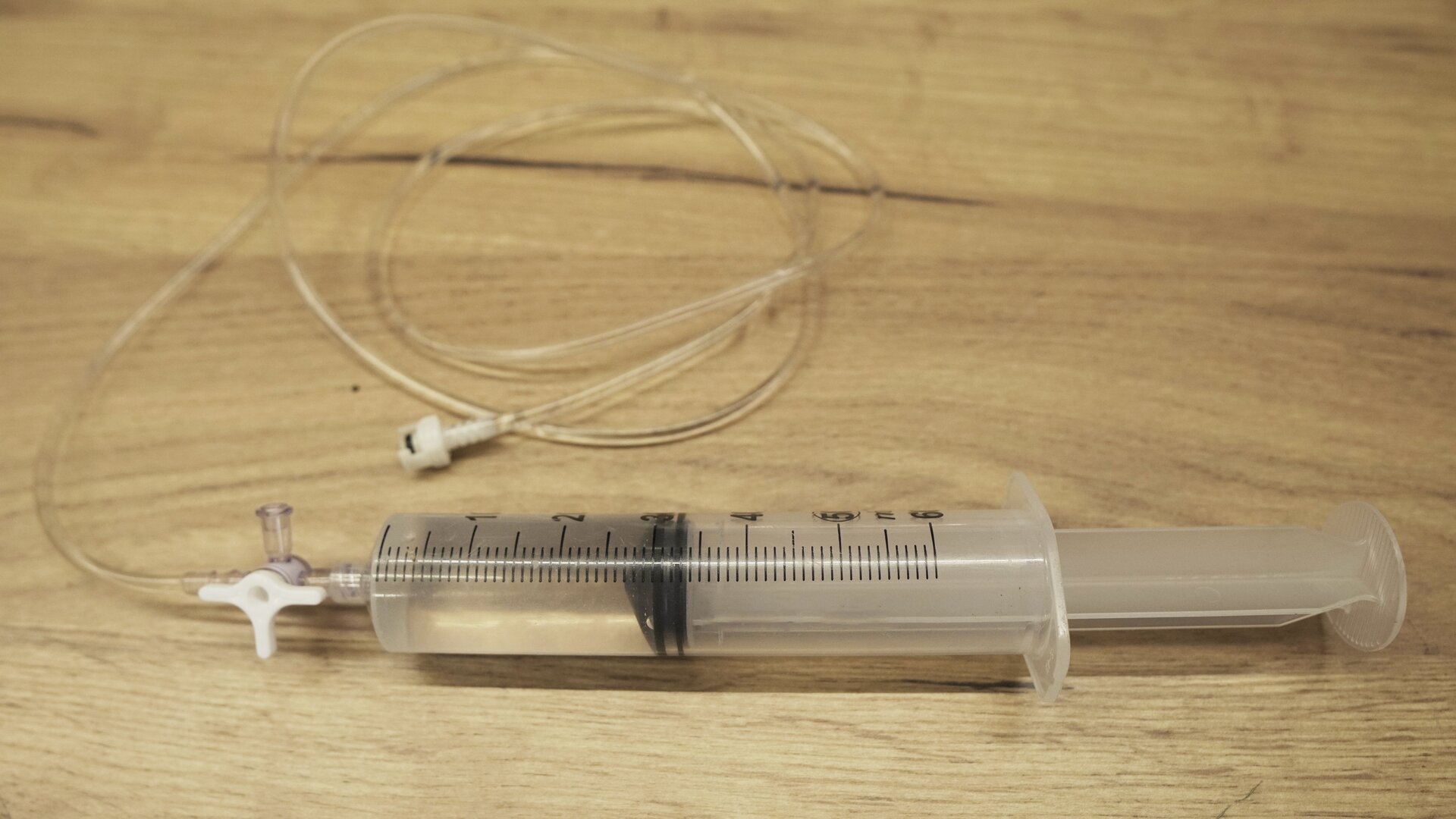

Na zdjęciu przedstawiona jest plastikowa strzykawka do połowy wypełniona wodą. — Zestaw do testowania
Źródło: Zespół autorski Politechniki Łódzkiej, licencja: CC BY-SA 3.0.

Ustawienie w pompie typu strzykawki (zestawu do testów)

W celu zmiany strzykawki klikamy przycisk NO i w menu za pomocą strzałek wybieramy z listy strzykawkę, którą używamy do testów.
Na zdjęciu pokazana jest strzykawka BD Plastikpak 50 ml.

RwxqX3FjxBDDN

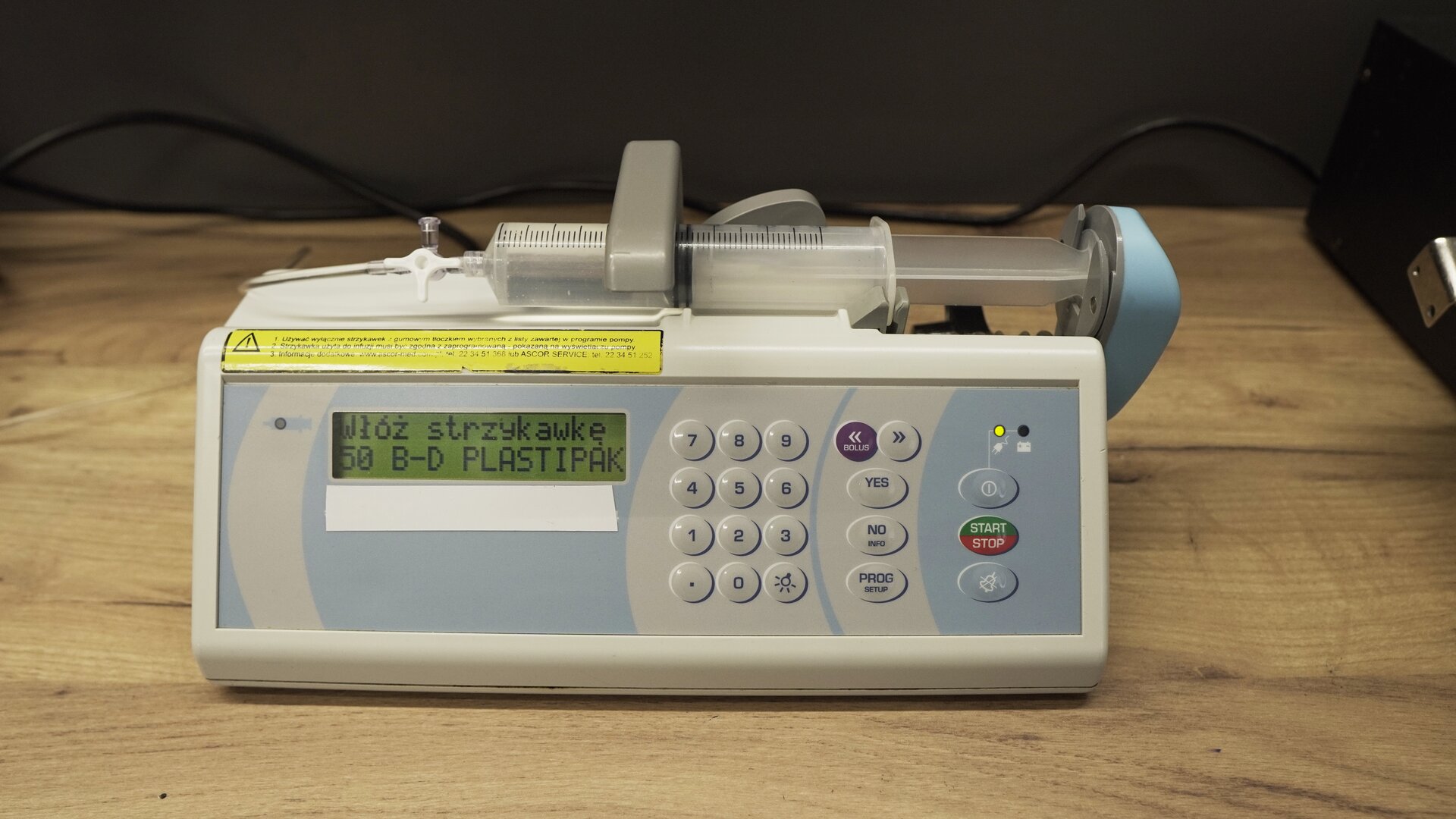

Na zdjęciu strzykawka wypełniona wodą znajduje się w ramieniu pompy infuzyjnej. Na ekranie aparatu wyświetlana jest informacja: "Włóż strzykawką 50 B‑D PLASTIPAK". — Ustawienie w pompie typu strzykawki
Źródło: Zespół autorski Politechniki Łódzkiej, licencja: CC BY-SA 3.0.

Ustawienie w pompie prędkość dozowania

Po wyborze strzykawki należy wcisnąć przycisk YES i ustawić prędkość dozowania na poziomie 5 ml/h (mililitrów na godzinę). Wartości wpisywane są z klawiatury.

RhGYUztozSdSM

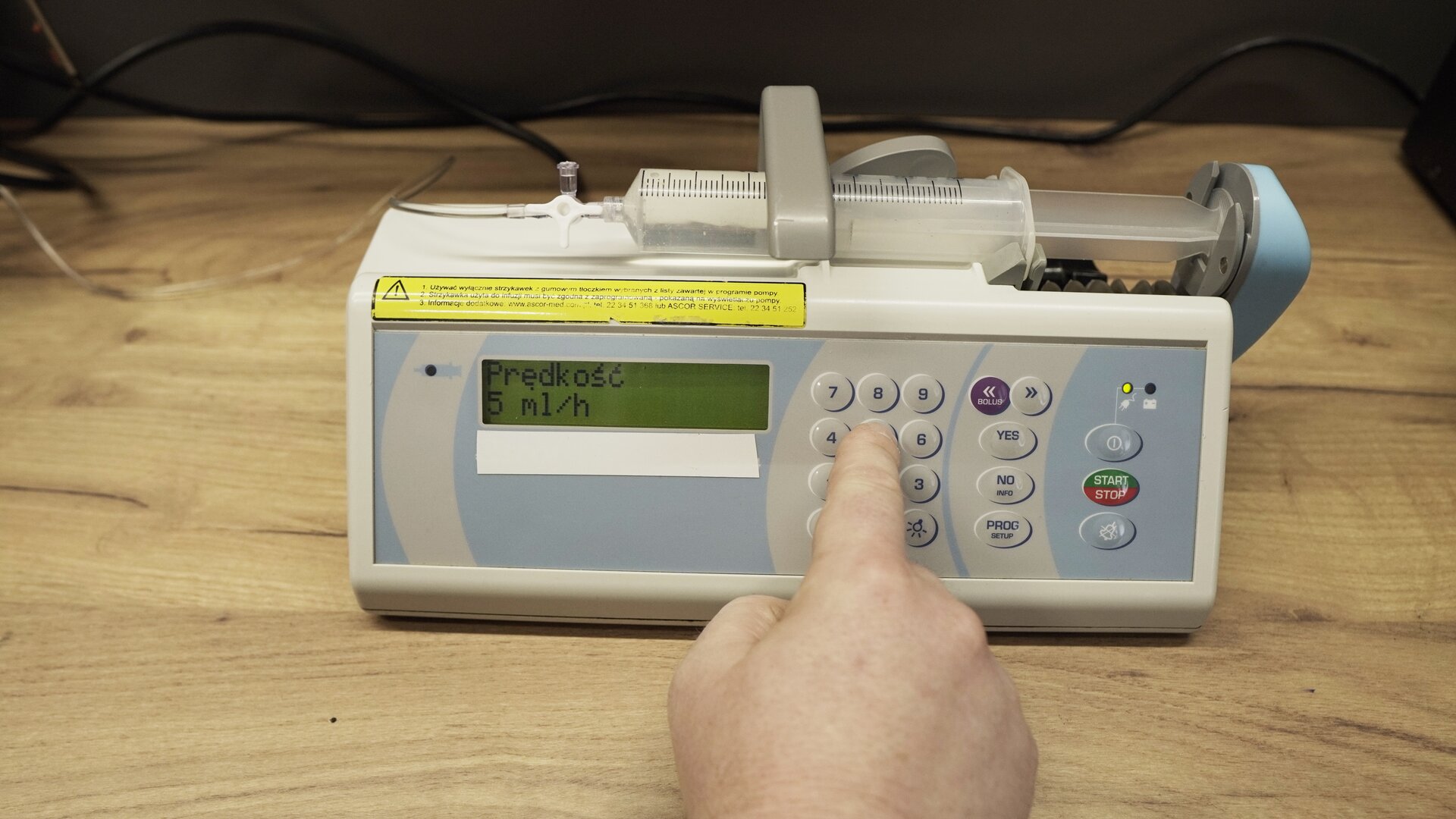

Na zdjęciu strzykawka wypełniona wodą znajduje się w ramieniu pompy infuzyjnej. Na ekranie aparatu wyświetlana jest informacja: "Prędkość 5 ml/h". Technik wciska przycisk 5 na obudowie aparatu. — Ustawienie w pompie prędkość dozowania
Źródło: Zespół autorski Politechniki Łódzkiej, licencja: CC BY-SA 3.0.

Włączenie procesu infuzji

Ustawiona prędkość dozowania zatwierdzana jest przyciskiem YES. Pojawia się komunikat z numerem infuzji i poleceniem: Naciśnij START. Wówczas, po naciśnięciu przycisku START rozpoczyna się infuzja.

RUPZrQetqxqk2

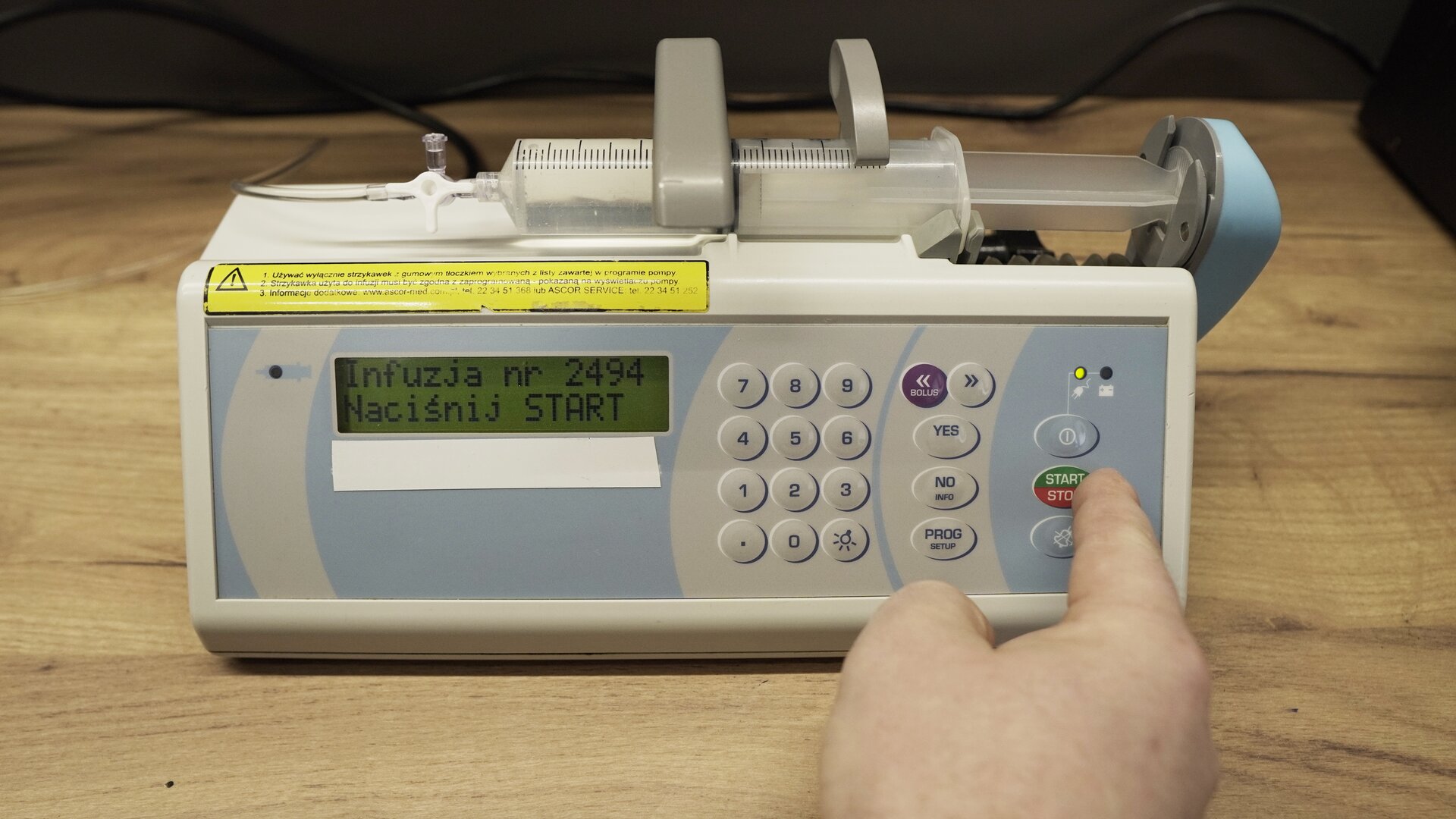

Na zdjęciu strzykawka wypełniona wodą znajduje się w ramieniu pompy infuzyjnej. Na ekranie aparatu wyświetlana jest informacja: "Infuzja 2494 Naciśnij przycisk start". Technik wciska przycisk star/stop na obudowie aparatu. — Włączenie procesu infuzji
Źródło: Zespół autorski Politechniki Łódzkiej, licencja: CC BY-SA 3.0.

Proces infuzji

Test trwa około 2 godzin, w tym czasie na wyświetlaczu przyrządu pomiarowego wyświetlane są wartości faktycznej prędkości dozowania oraz dawki infuzji.

RJcJ24Sr3nmDW

Na zdjęciu pokazane jest urządzenie testujące wraz z podłączoną pompą infuzyjną. W ramieniu pomby znajduje się strzykawka wypełniona wodą. Na ekranie pompy wyświetlana jest informacja: "Prędkość 5 ml/h". — Proces infuzji
Źródło: Zespół autorski Politechniki Łódzkiej, licencja: CC BY-SA 3.0.

RnlUujllDAe9r

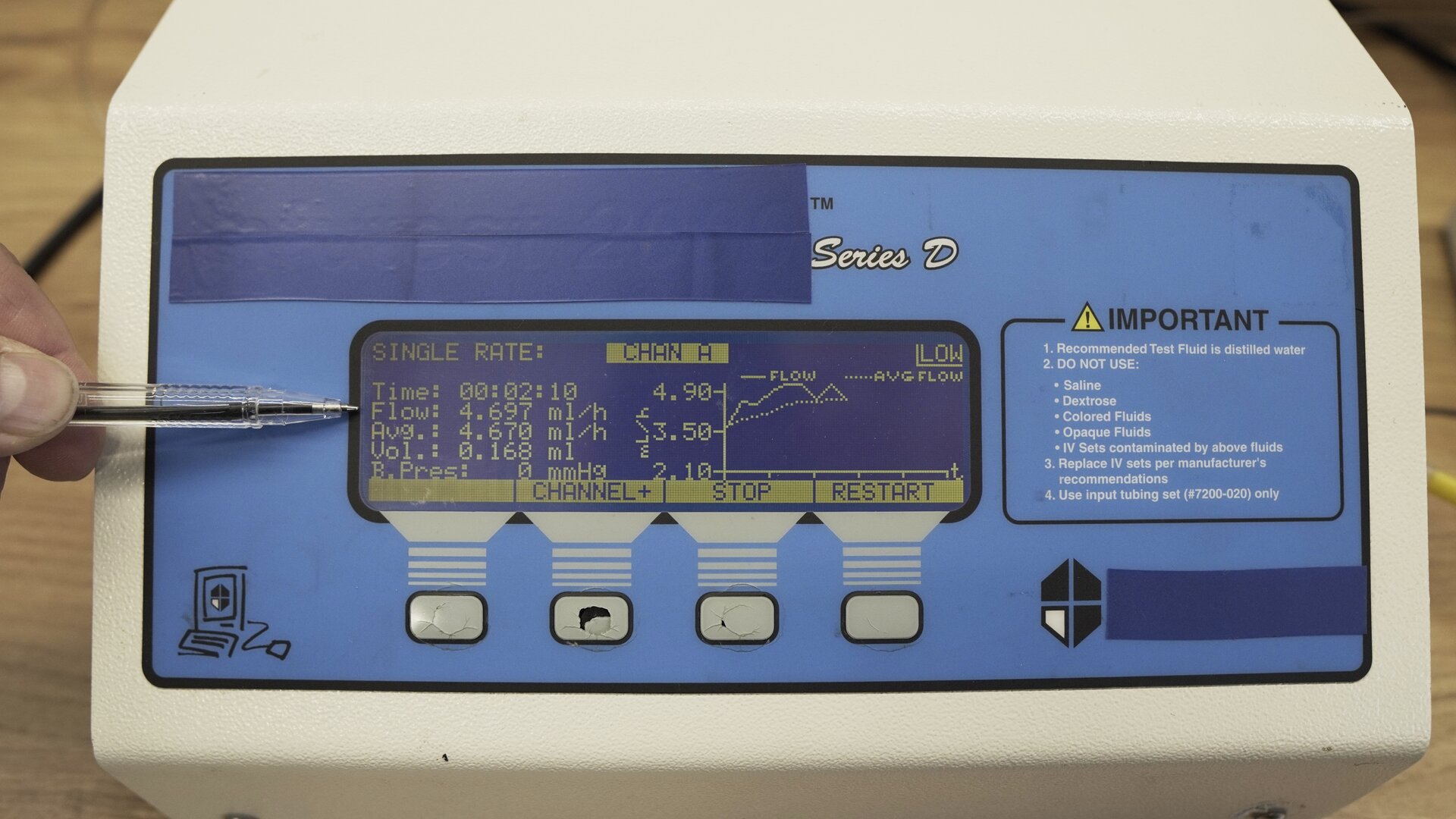

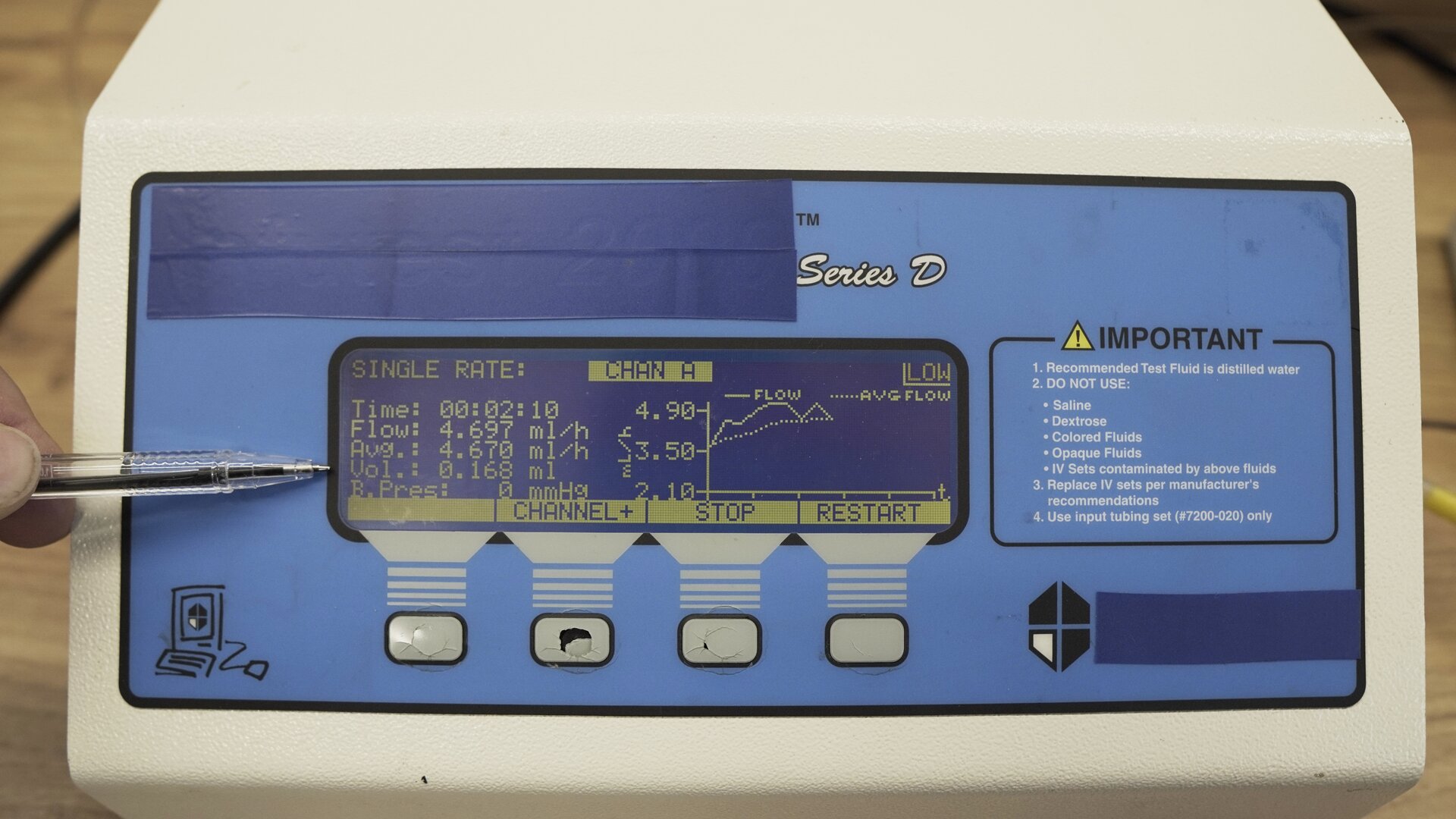

Na zdjęciu pokazane jest zbliżenie na ekran urządzenia testującego pompę infuzyjną. Wyniki przedstawione są w sposób tabelaryczny i za pomocą wykresu. — Proces infuzji
Źródło: Zespół autorski Politechniki Łódzkiej, licencja: CC BY-SA 3.0.

Rgzqk0iR1iFWD

Sprawdzenie poprawności działania funkcji Okluzji

Etapy tego testu są takie same jak w testowaniu infuzji.

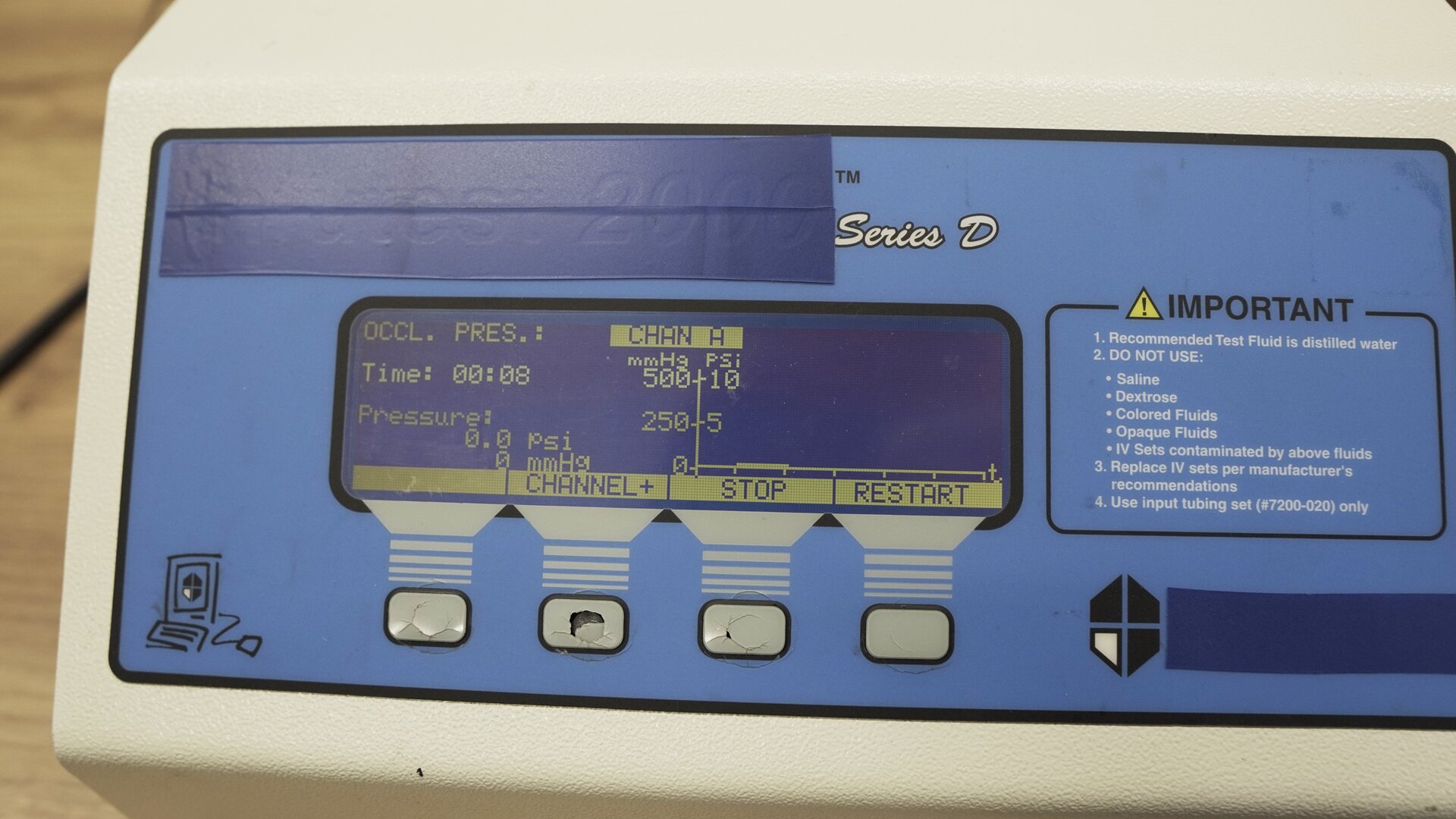

Podczas trwającej infuzji uruchamiany jest test sprawdzający okluzję. W trakcie trwania tego testu zatrzymywany jest wypuszczany podczas infuzji płyn. W tym momencie pompa napotyka opór i buduje w drenie ciśnienie.

R1IrMoVyikUjf

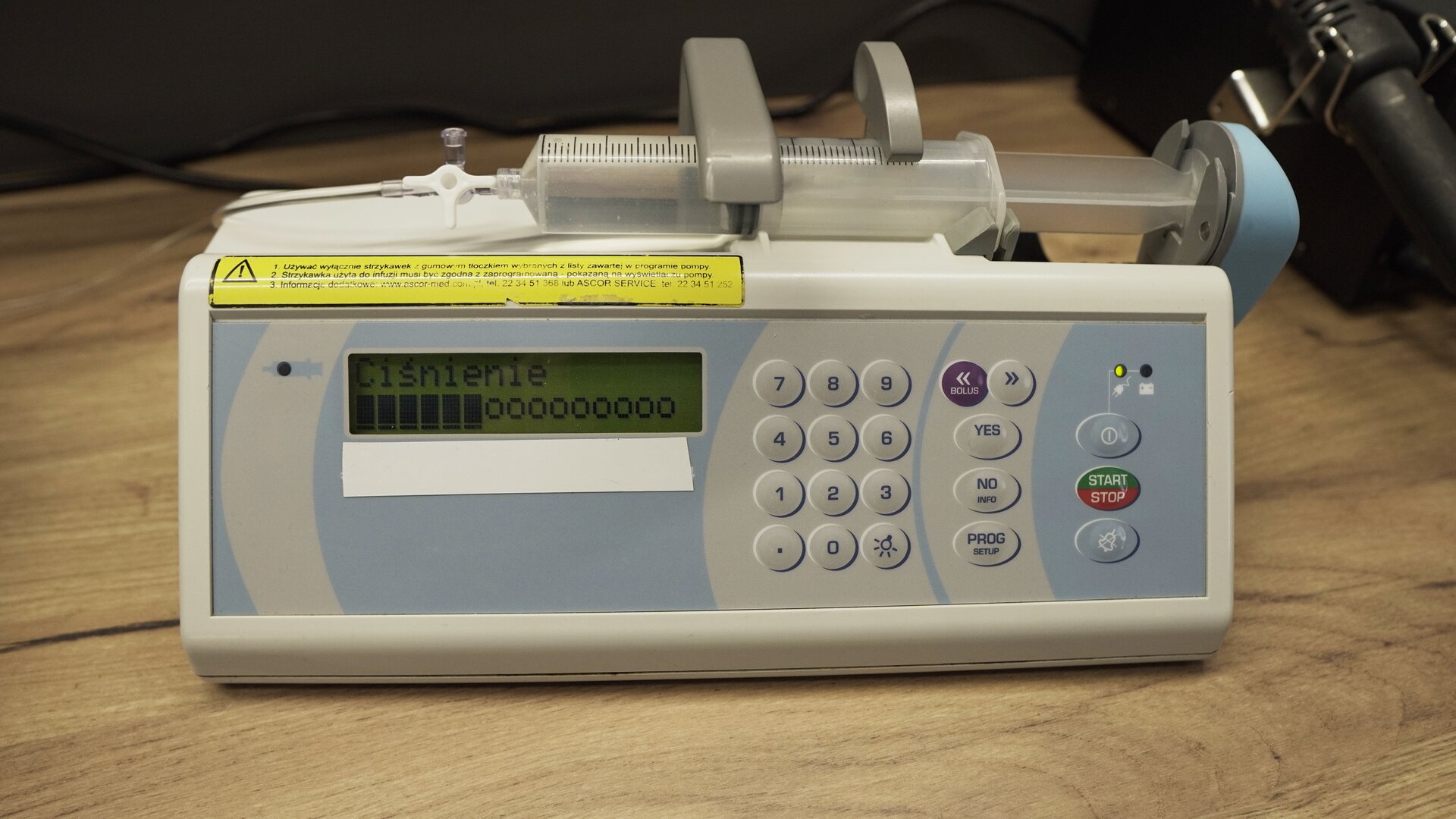

Na zdjęciu strzykawka wypełniona wodą znajduje się w ramieniu pompy infuzyjnej. Na ekranie aparatu wyświetlana jest informacja: "Ciśnienie", a pod spodem 15 okręgów. — Sprawdzenie poprawności działania funkcji Okluzji
Źródło: Zespół autorski Politechniki Łódzkiej, licencja: CC BY-SA 3.0.

R12c2pP59oQKe

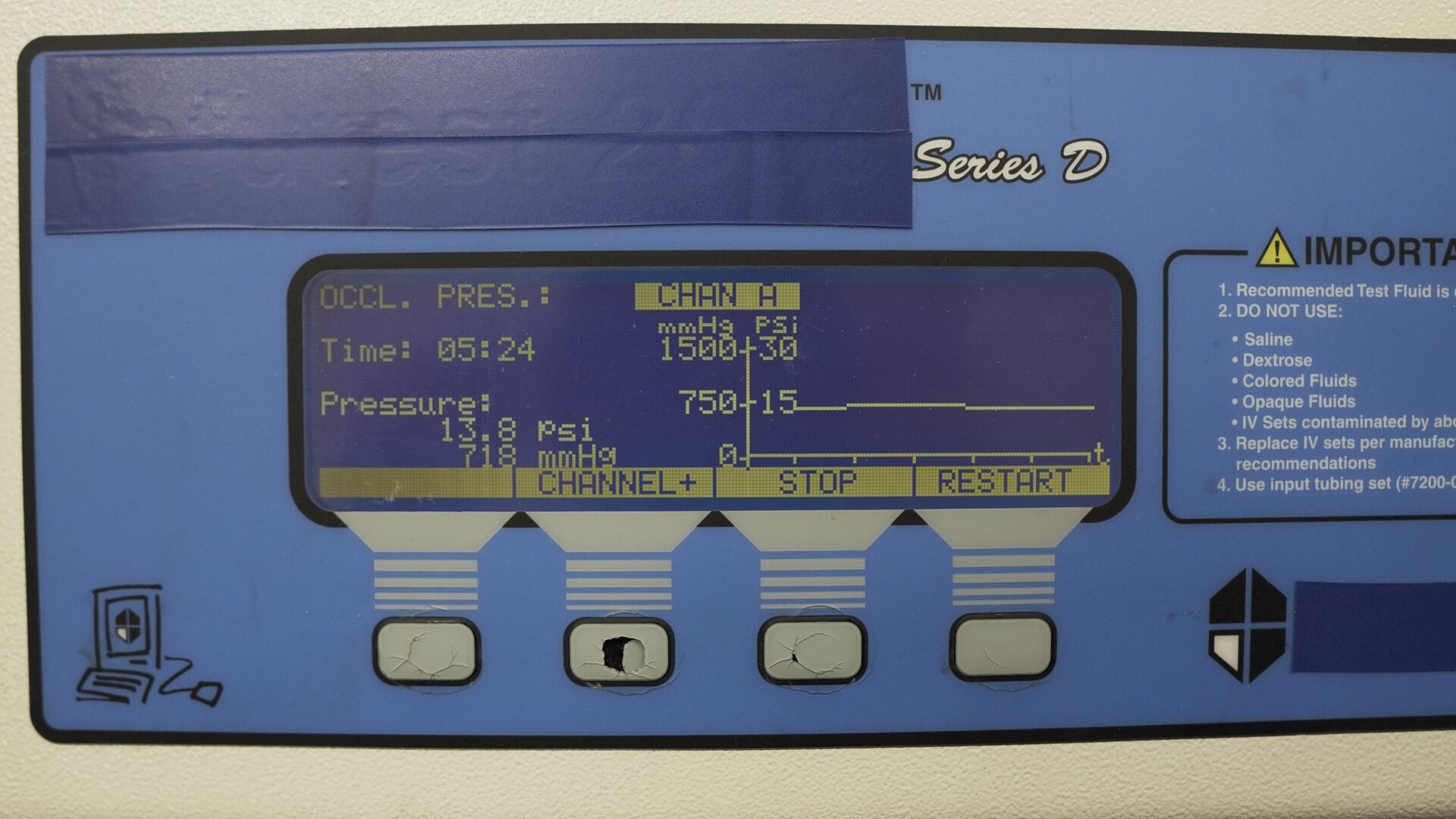

Wygenerowane jest ciśnienie na poziomie 718 mmHg. W tym momencie załącza się zabezpieczenie przeciwokluzyjne w pompie.

RHYsBWIRB7qrO

RuODbTbHMEGTq

Jeśli pompa sygnalizuje okluzję podczas zatrzymania płynu w drenie oznacza to, że działa prawidłowo. Jeśli nie, informuje o usterce pompy.

RQBlGU1KNB0T7

Na zdjęciu strzykawka wypełniona wodą znajduje się w ramieniu pompy infuzyjnej. Na ekranie aparatu wyświetlana jest informacja: "Okluzja, Antybolus?". — Sprawdzenie poprawności działania funkcji Okluzji
Źródło: Zespół autorski Politechniki Łódzkiej, licencja: CC BY-SA 3.0.

Wypełnienie dokumentacji po przeprowadzonych testach

W paszporcie technicznym wpisuje się:

w części III. Remonty, naprawy i badania stanu technicznego - datę i opis wykonywanych w ramach przeglądu prac,
w części IV. Przestoje spowodowane uszkodzeniem aparatu uniemożliwiającym pracę - informacje o stwierdzonych uszkodzeniach.

R1FFAZGunqeiG

Na zdjęciu technik wypełnienia paszport techniczny testowanej pompy infuzyjnej. — Wypełnienie paszportu technicznego
Źródło: Zespół autorski Politechniki Łódzkiej, licencja: CC BY-SA 3.0.

W protokole przeglądu technicznego wpisuje się następujące informacje:

dane firmy serwisującej i właściciela urządzenia,
dane urządzenia,
wyniki kontroli wizualnej,
wyniki badania bezpieczeństwa elektrycznego,
rekomendacje dotyczące dalszego użytkowania urządzenia,
dane przyrządu pomiarowego,
data przeprowadzonego przeglądu, podpis serwisanta

RePqPnL9UtEpN

Na zdjęciu technik wypełnienia protokół przeglądu technicznego testowanej pompy infuzyjnej. — Wypełnienie protokołu przeglądu technicznego
Źródło: Zespół autorski Politechniki Łódzkiej, licencja: CC BY-SA 3.0.

Powrót do spisu treściPowrót do spisu treści

Miejsce na notatki

RccdixeoSZqfh

Powiązane ćwiczenia

3. Test przepływu i okluzji pompy infuzyjneja
Wstaw w tekst
3. Test przepływu i okluzji pompy infuzyjneja
R1ImXbLxtsn5B
Uzupełnij luki w tekście dotyczącym etapów przeprowadzania testu przepływu i okluzji pompy infuzyjnej.
4. Testowanie pompy infuzyjnej
Wielokrotny wybór
4. Testowanie pompy infuzyjnej
RBphj5BMkHUdR1
Wskaż wszystkie poprawne odpowiedzi.
Podczas testowania pompy infuzyjnej

Etapy testowania spirometru

Interaktywne materiały sprawdzające
