Bezpieczeństwo pożarowe budynków - Ewakuacja

BPO.04. Zarządzanie działaniami ratowniczymi - Technik pożarnictwa 311919

bg‑azure

Ewakuacja dla przykładowego budynku ZL V

WIZUALIZACJA 3D

1

Spis treści

2

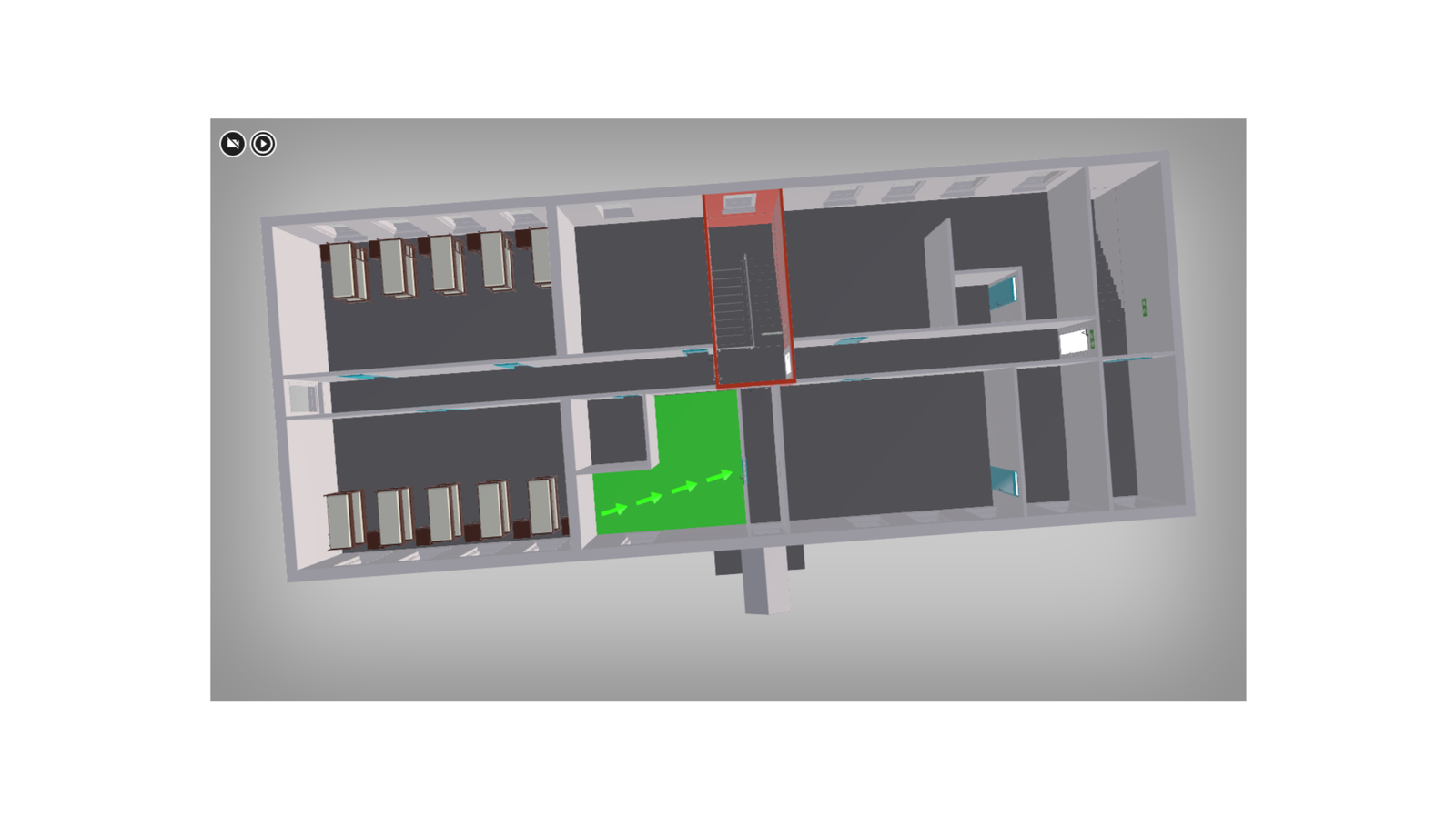

Droga ewakuacyjna z jednym kierunkiem dojścia ewakuacyjnego

1
Parter
Rg12P8XKul6g0

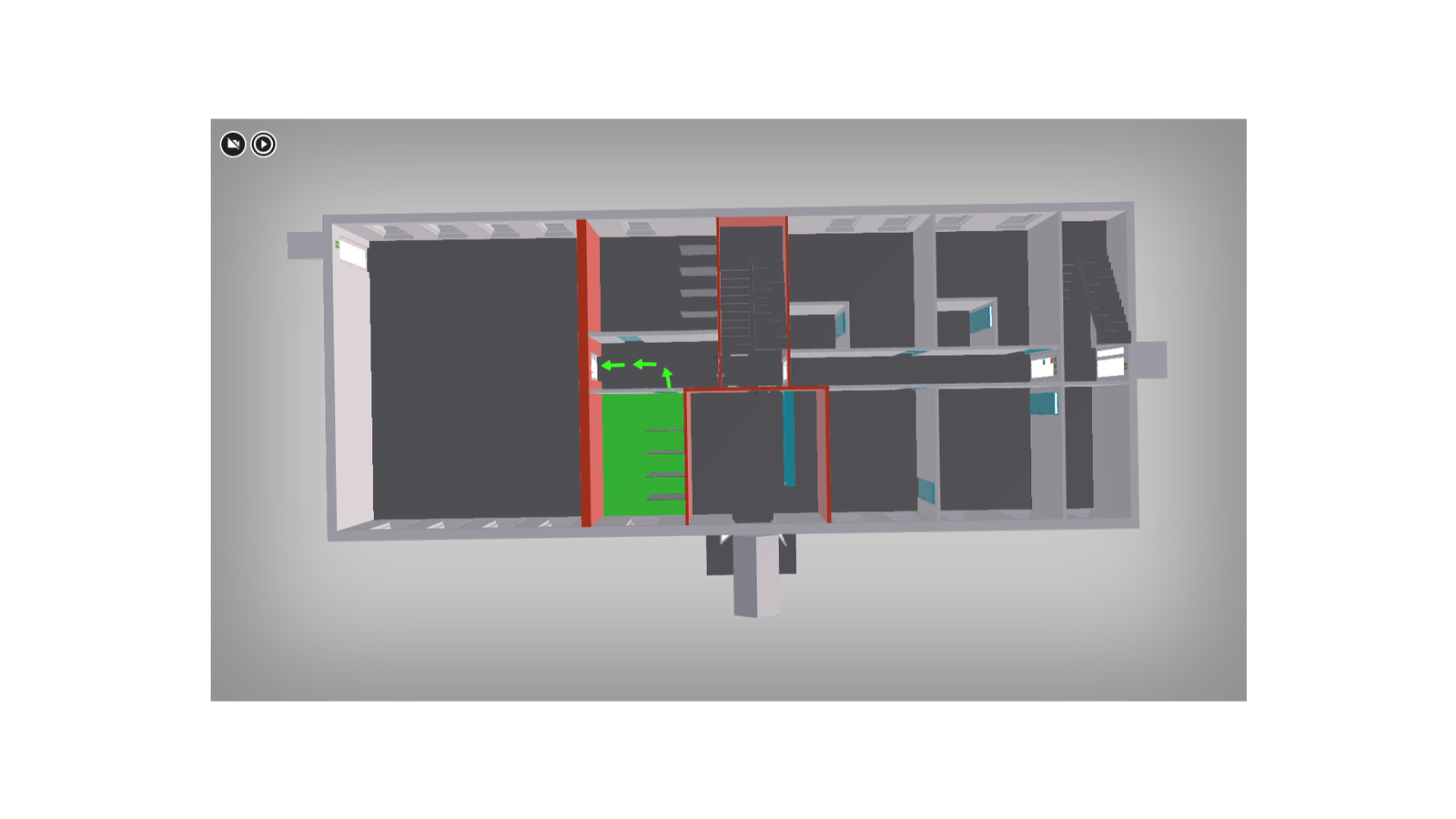

Droga ewakuacyjna z jednym kierunkiem dojścia ewakuacyjnego - parter
Źródło: Zespół autorski Politechniki Łódzkiej, licencja: CC BY-SA 3.0.

Wizualizacja zatytułowana jest Droga ewakuacyjna z jednym kierunkiem dojścia ewakuacyjnego - parter. Przedstawia trójwymiarowy schemat parteru budynku z zaznaczonymi pomieszczeniami, klatkami schodowymi, korytarzem, strefami pożarowymi oraz wyjściem. Droga ewakuacyjna z największego pomieszczenia prowadzi przez korytarz do wyjścia z budynku i zaznaczona jest zielonymi strzałkami.

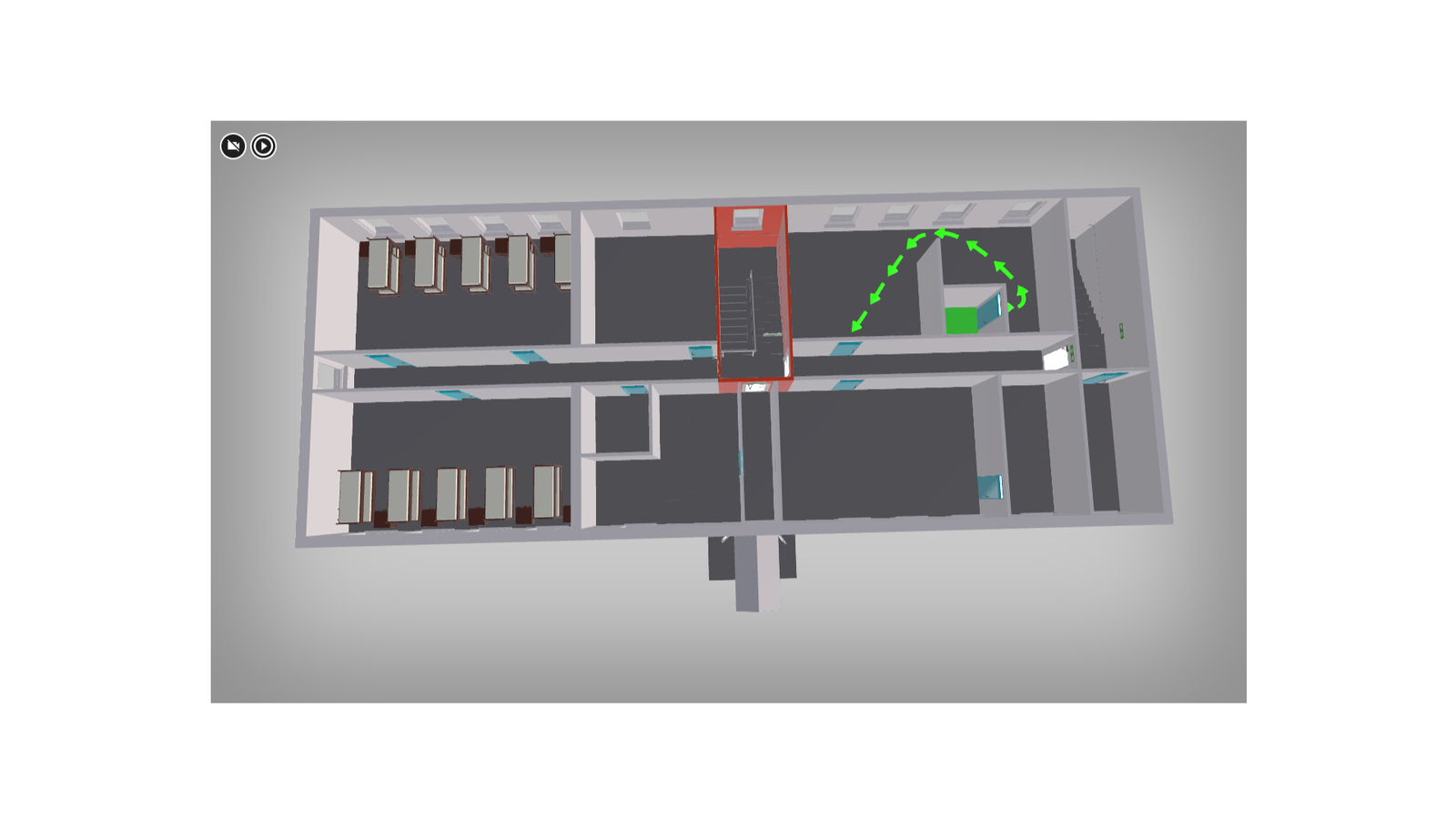

Piętro
R13kzMZ4hmB41

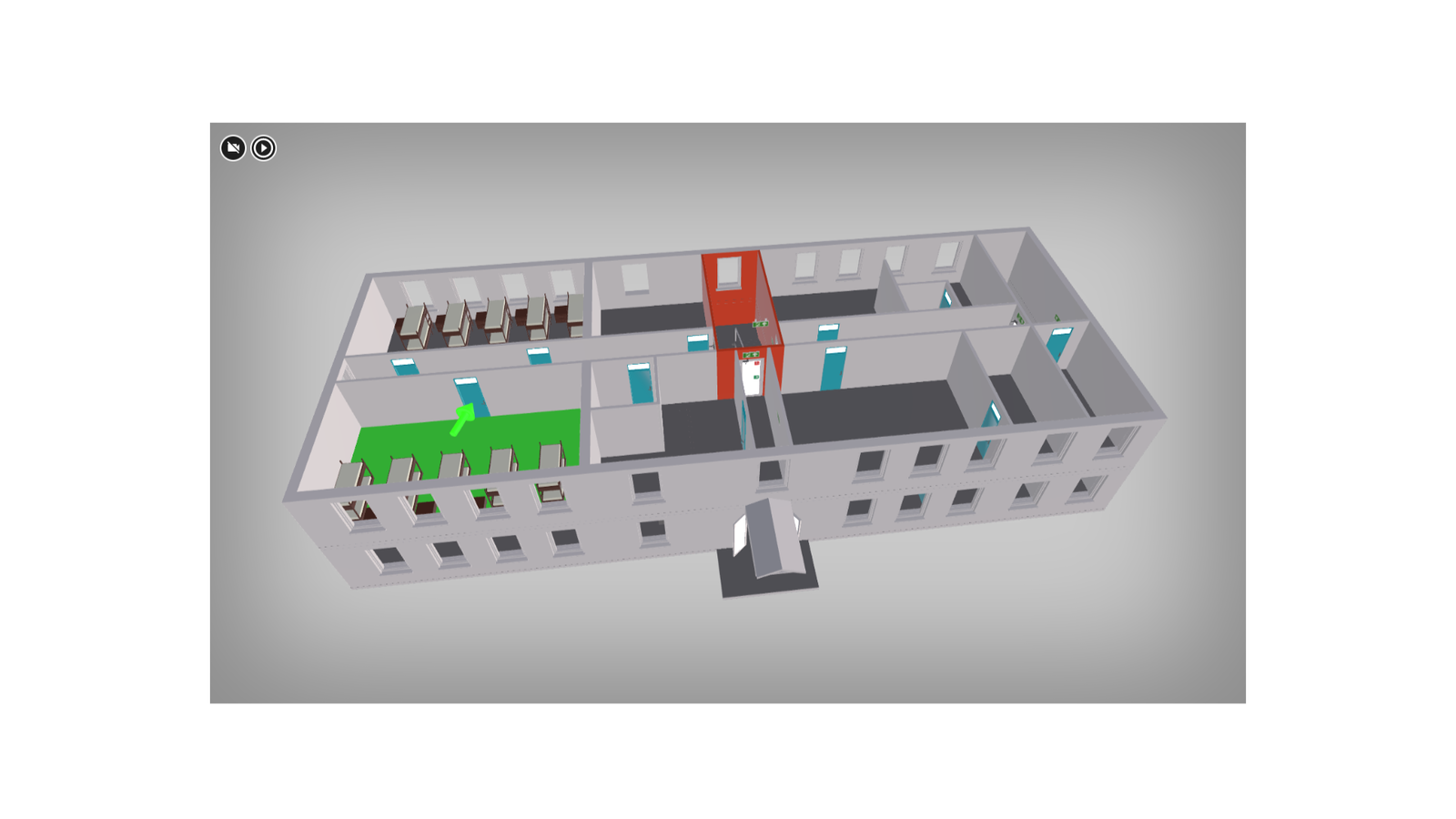

Droga ewakuacyjna z jednym kierunkiem dojścia ewakuacyjnego - piętro
Źródło: Zespół autorski Politechniki Łódzkiej, licencja: CC BY-SA 3.0.

Wizualizacja zatytułowana jest Droga ewakuacyjna z jednym kierunkiem dojścia ewakuacyjnego - piętro. Przedstawia trójwymiarowy schemat parteru i piętra budynku z zaznaczonymi pomieszczeniami, klatkami schodowymi, korytarzem, strefami pożarowymi oraz wyjściem. Droga ewakuacyjna z jednego z pomieszczeń na piętrze prowadzi przez korytarz i schody do wyjścia z budynku i zaznaczona jest zielonymi strzałkami.

Powrót do spisu treściPowrót do spisu treści

3

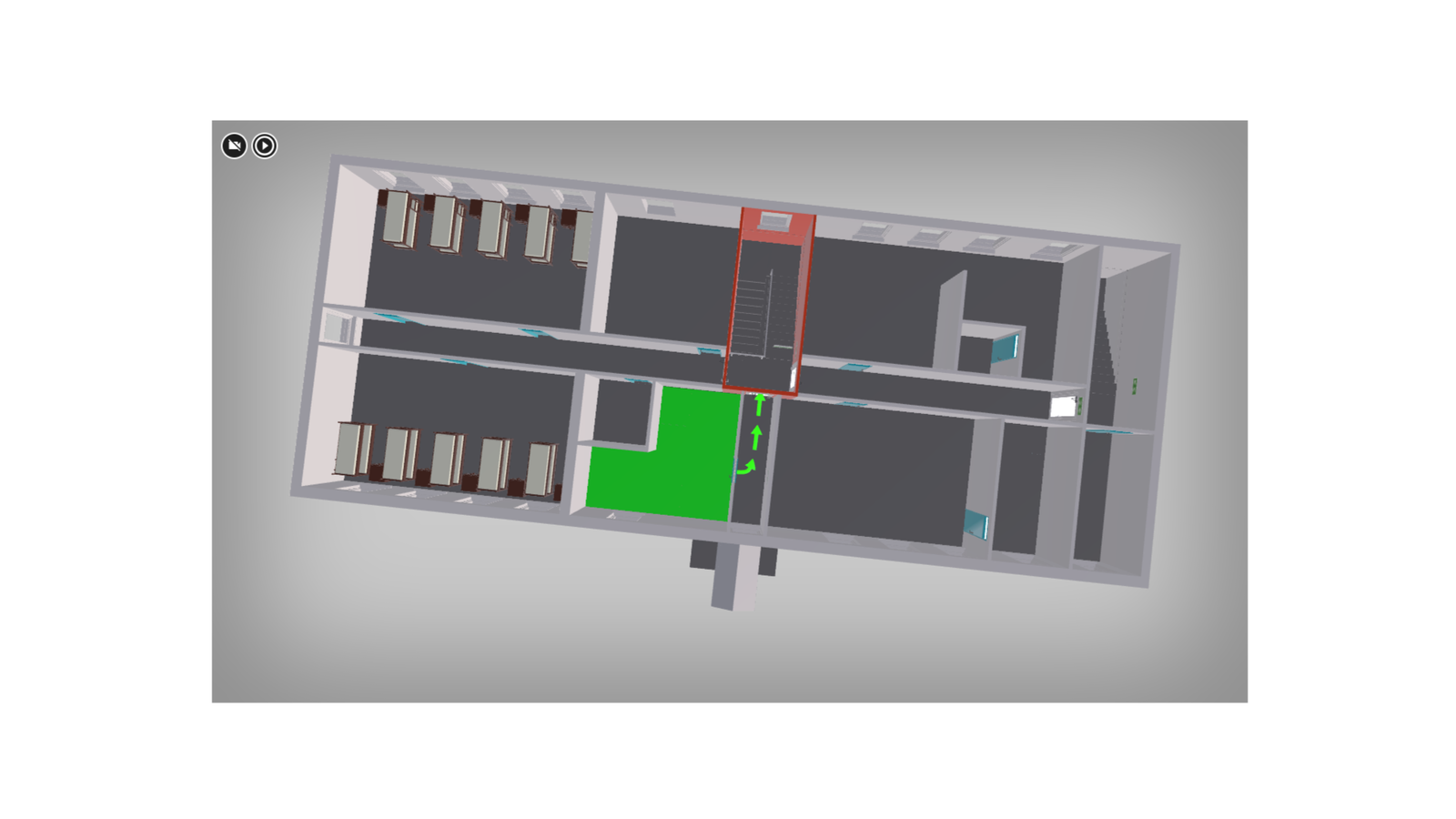

Droga ewakuacyjna z dwoma kierunkami dojścia ewakuacyjnego

1
R1Utmbz7yFWTn1

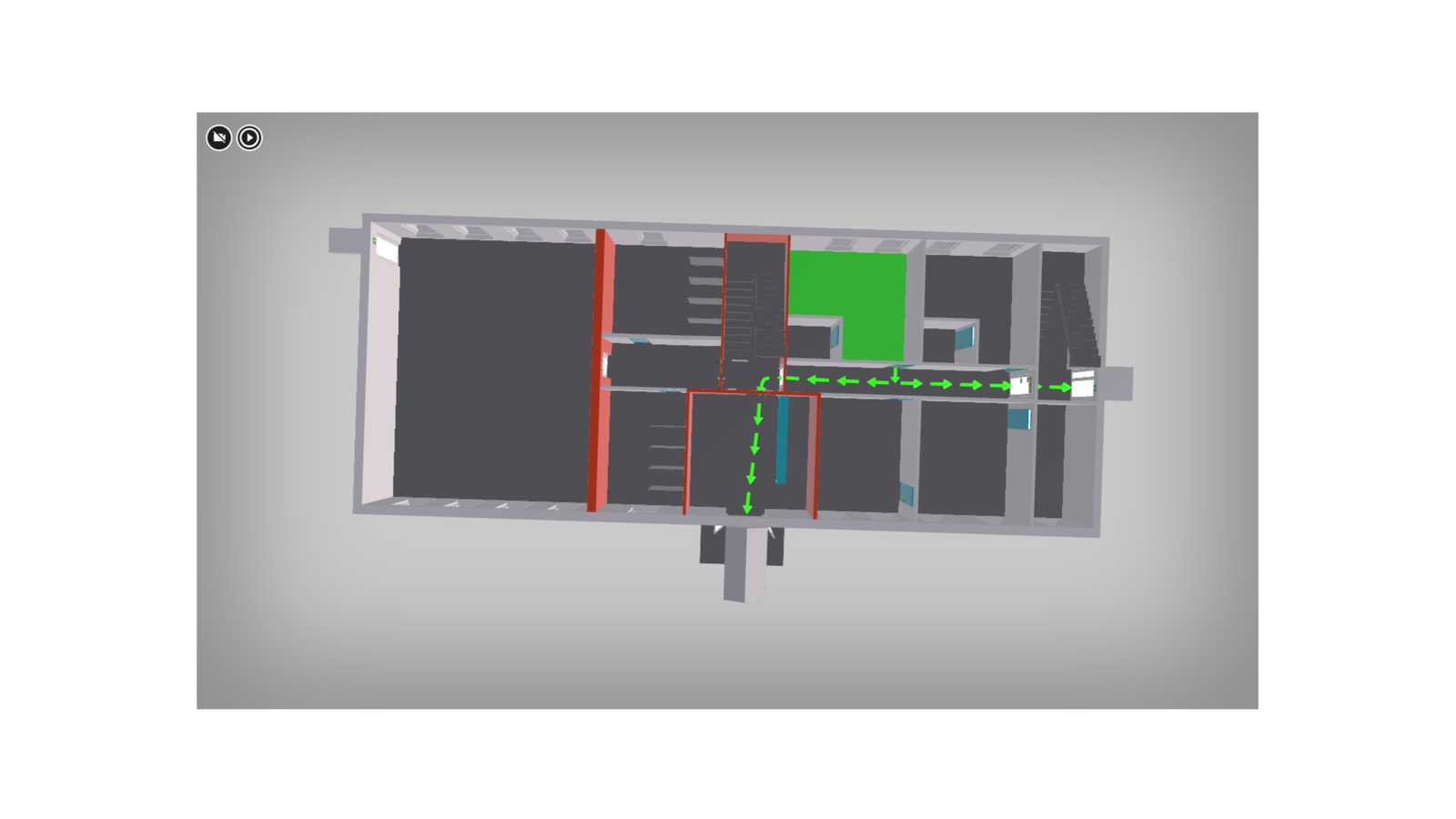

Droga ewakuacyjna z dwoma kierunkami dojścia ewakuacyjnego
Źródło: Zespół autorski Politechniki Łódzkiej, licencja: CC BY-SA 3.0.

Wizualizacja zatytułowana jest Droga ewakuacyjna z dwoma kierunkami dojścia ewakuacyjnego. Przedstawia trójwymiarowy schemat parteru budynku z zaznaczonymi pomieszczeniami, klatkami schodowymi, korytarzem, strefami pożarowymi oraz wyjściem. Droga ewakuacyjna z jednego z pomieszczeń prowadzi przez korytarz w prawo do wyjścia bocznego z budynku oraz w lewo przez inną strefę pożarową do wyjścia głównego. Zaznaczona jest zielonymi strzałkami.

Powrót do spisu treściPowrót do spisu treści

4

Dojście ewakuacyjne

1

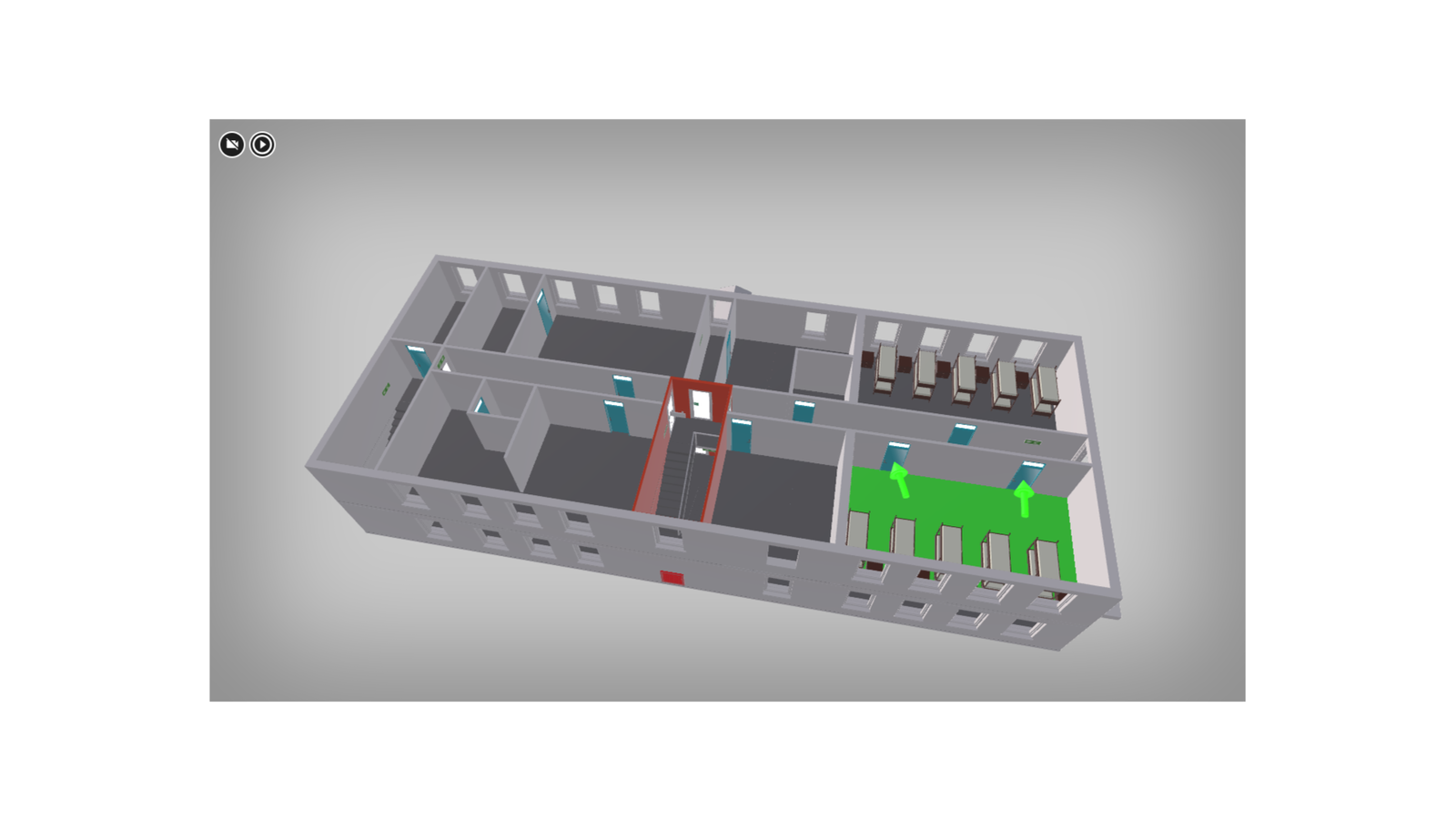

Dojście ewakuacyjne prowadzące bezpośrednio na zewnątrz budynku
R17OTCkwiYkBj

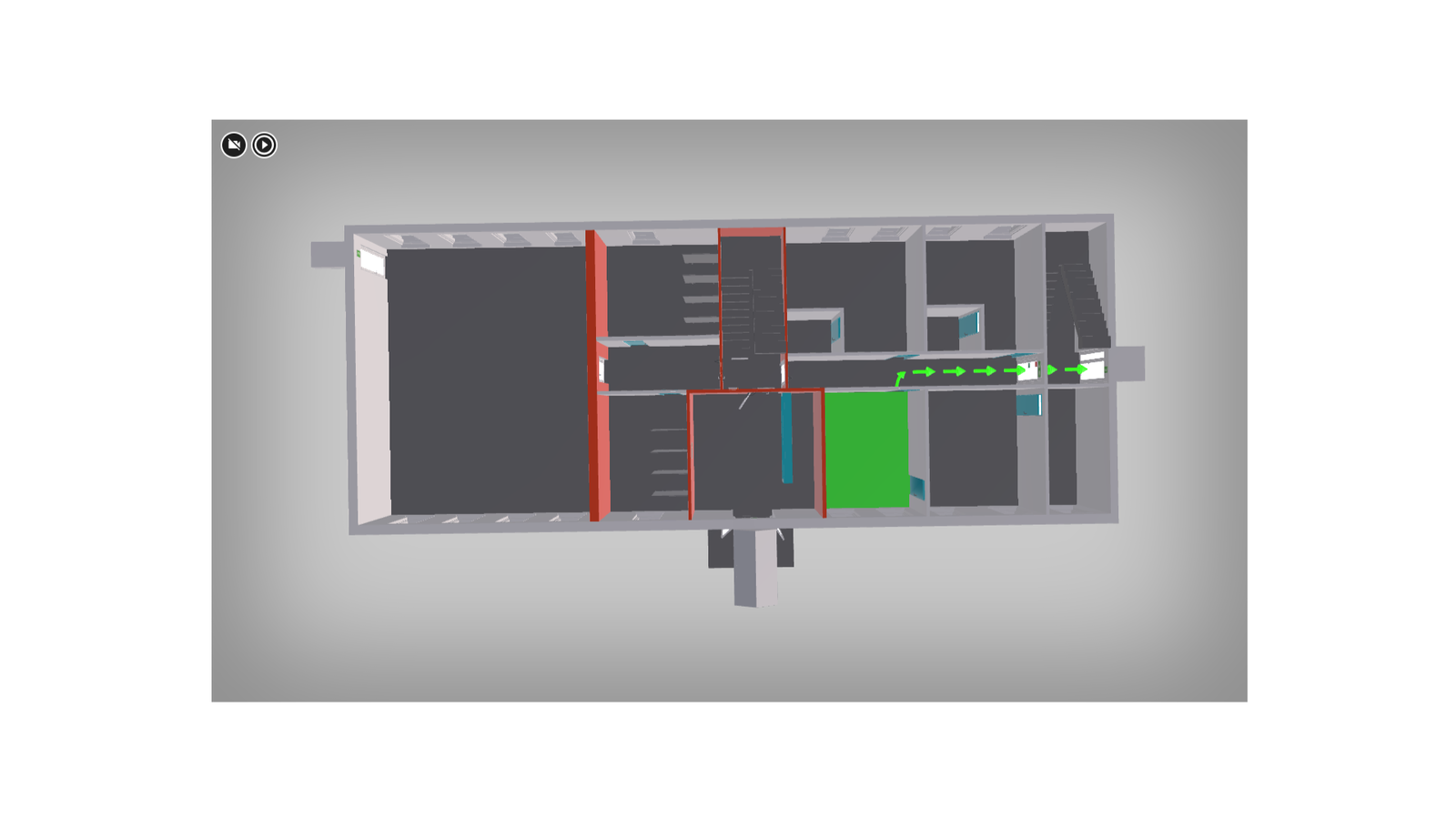

Dojście ewakuacyjne prowadzące bezpośrednio na zewnątrz budynku
Źródło: Zespół autorski Politechniki Łódzkiej, licencja: CC BY-SA 3.0.

Wizualizacja zatytułowana jest Dojście ewakuacyjne prowadzące bezpośrednio na zewnątrz budynku. Przedstawia trójwymiarowy schemat parteru budynku z zaznaczonymi pomieszczeniami, klatkami schodowymi, korytarzem, strefami pożarowymi oraz wyjściami. Dojście ewakuacyjne z jednego z pomieszczeń prowadzi przez korytarz w prawo do wyjścia bocznego z budynku. Zaznaczone jest zielonymi strzałkami.

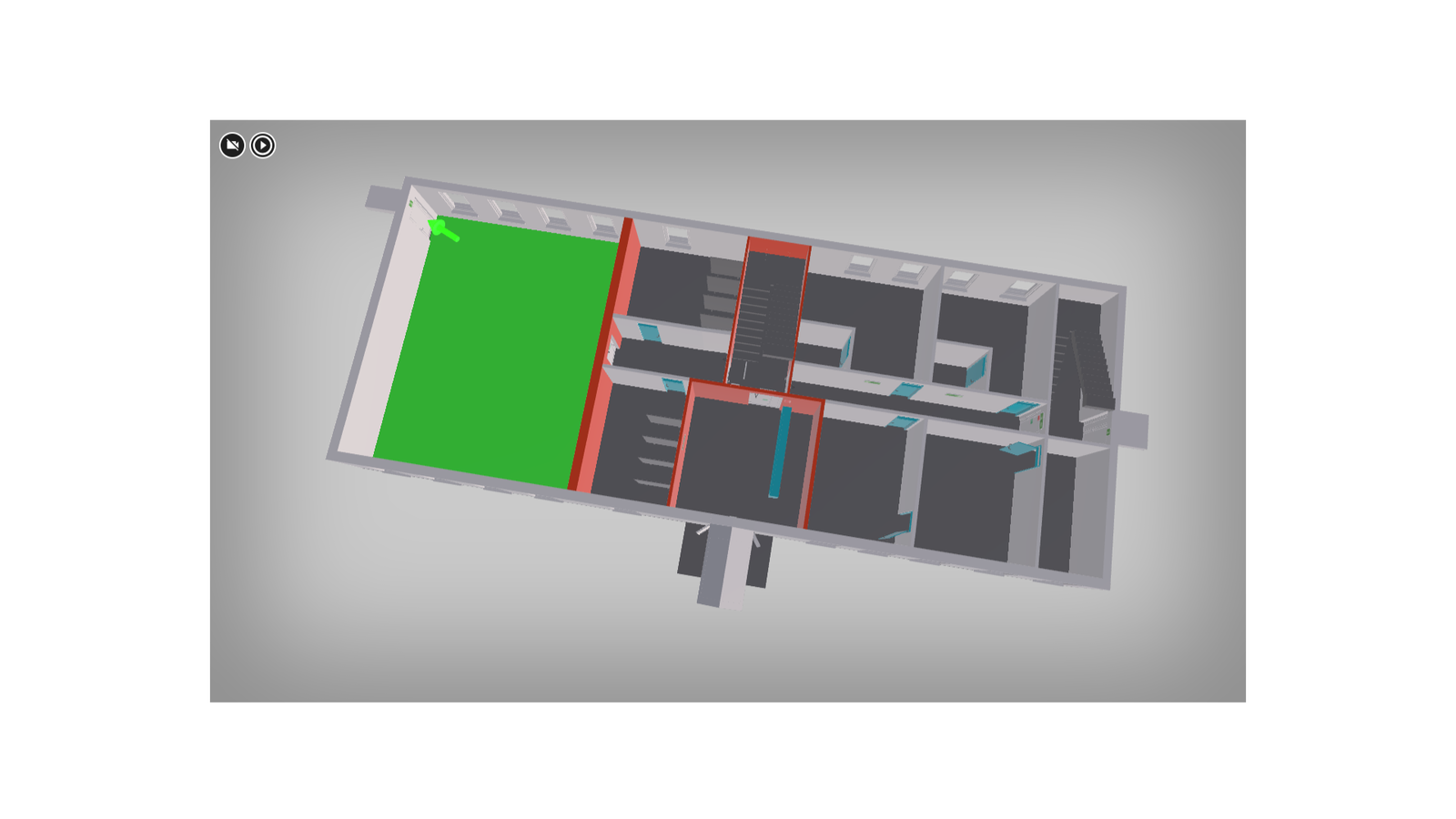

Dojście ewakuacyjne prowadzące do sąsiedniej strefy pożarowej
Ruuw4RO6ZRpR8

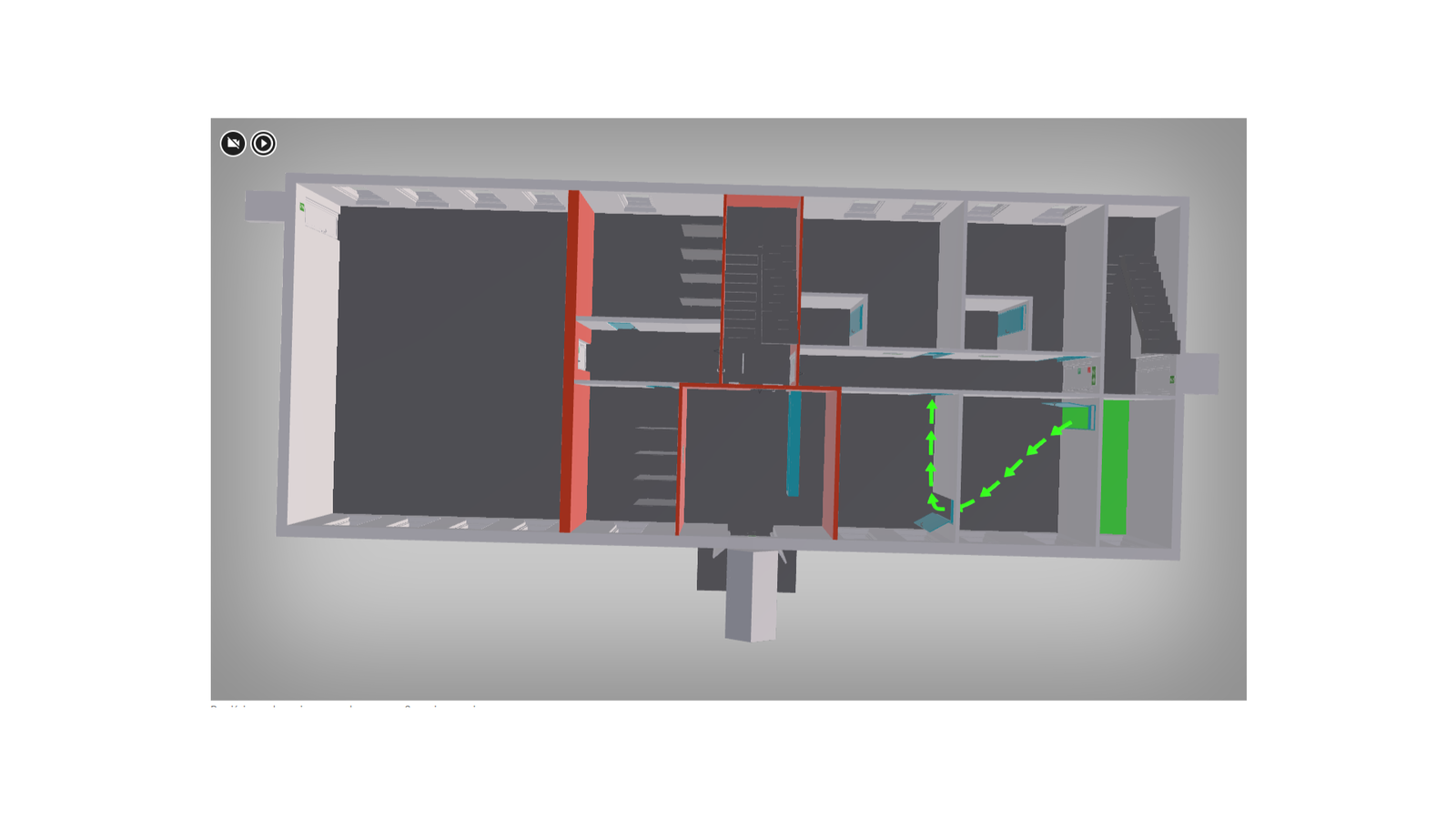

Dojście ewakuacyjne prowadzące do sąsiedniej strefy pożarowej
Źródło: Zespół autorski Politechniki Łódzkiej, licencja: CC BY-SA 3.0.

Wizualizacja zatytułowana jest Dojście ewakuacyjne prowadzące do sąsiedniej strefy pożarowej. Przedstawia trójwymiarowy schemat parteru budynku z zaznaczonymi pomieszczeniami, klatkami schodowymi, korytarzem, strefami pożarowymi oraz wyjściami. Dojście ewakuacyjne z jednego z pomieszczeń prowadzi przez korytarz w lewo do pomieszczenia w sąsiedniej strefie pożarowej. Zaznaczone jest zielonymi strzałkami.

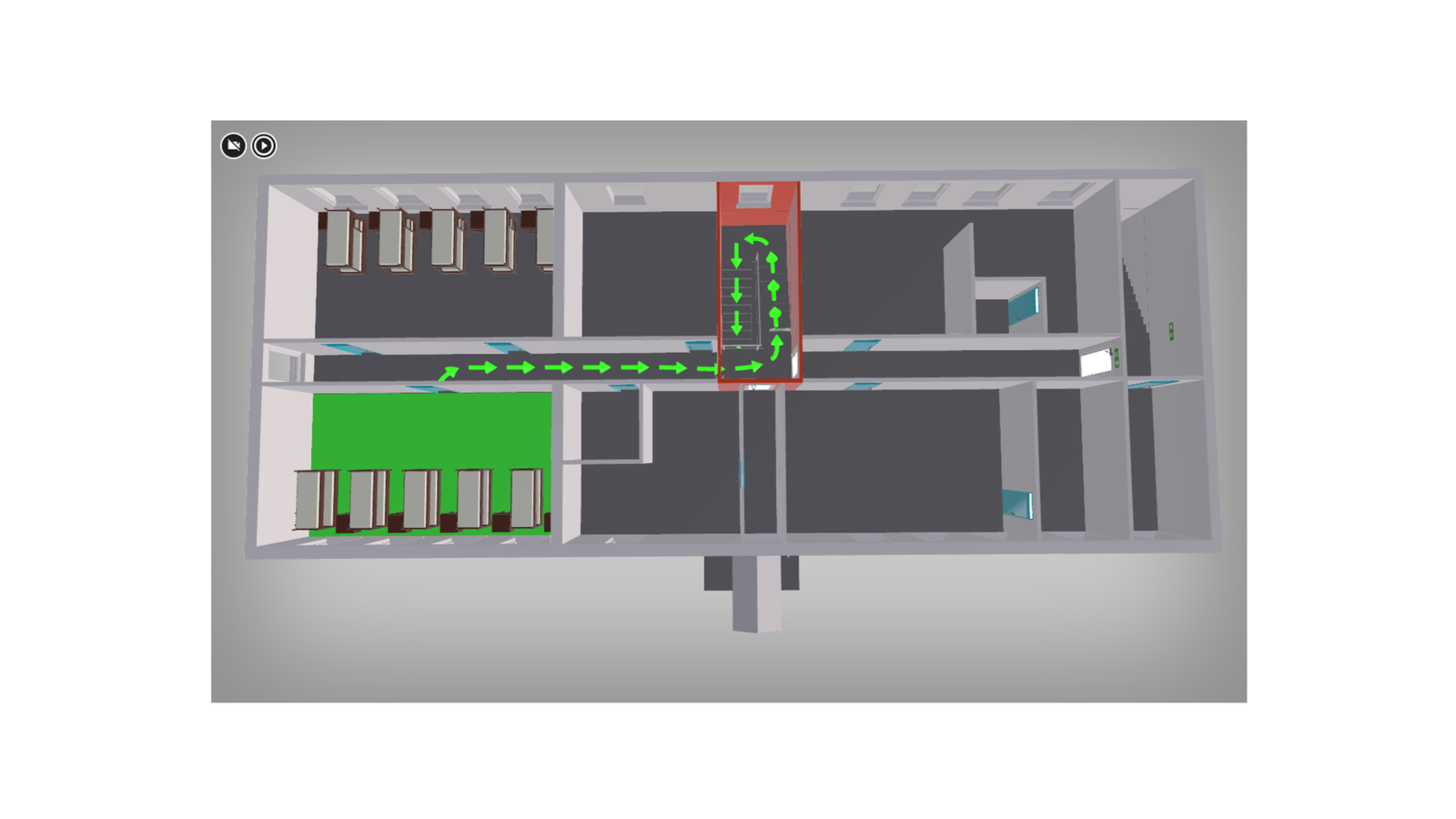

Dojście ewakuacyjne prowadzące do obudowanej klatki schodowej - parter
R1P5IJ7JOeDrQ

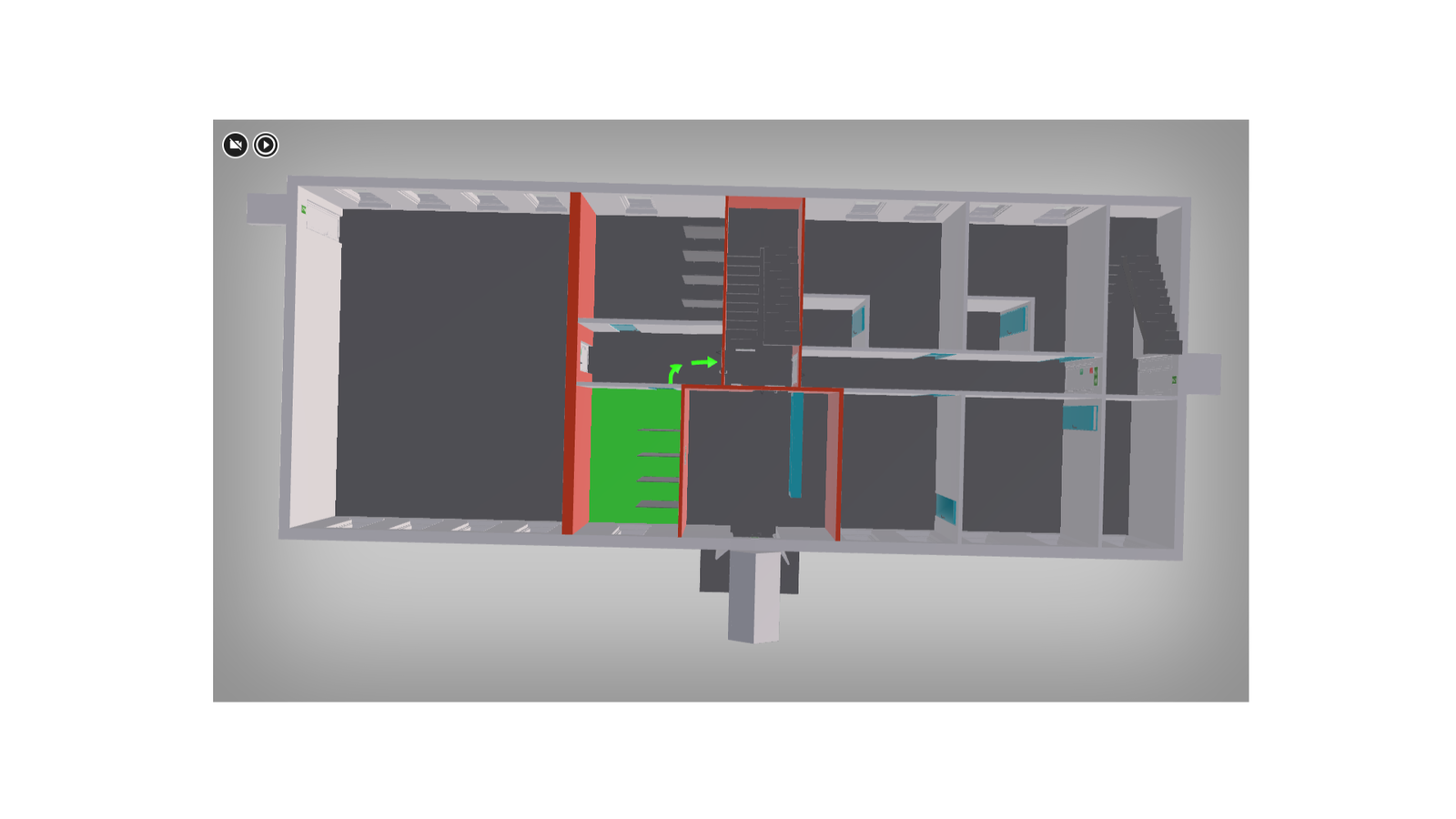

Dojście ewakuacyjne prowadzące do obudowanej klatki schodowej - parter
Źródło: Zespół autorski Politechniki Łódzkiej, licencja: CC BY-SA 3.0.

Wizualizacja zatytułowana jest Dojście ewakuacyjne prowadzące do obudowanej klatki schodowej - parter. Przedstawia trójwymiarowy schemat parteru budynku z zaznaczonymi pomieszczeniami, klatkami schodowymi, korytarzem, strefami pożarowymi oraz wyjściami. Dojście ewakuacyjne z jednego z pomieszczeń prowadzi przez korytarz w prawo do obudowanej klatki schodowej. Zaznaczone jest zielonymi strzałkami.

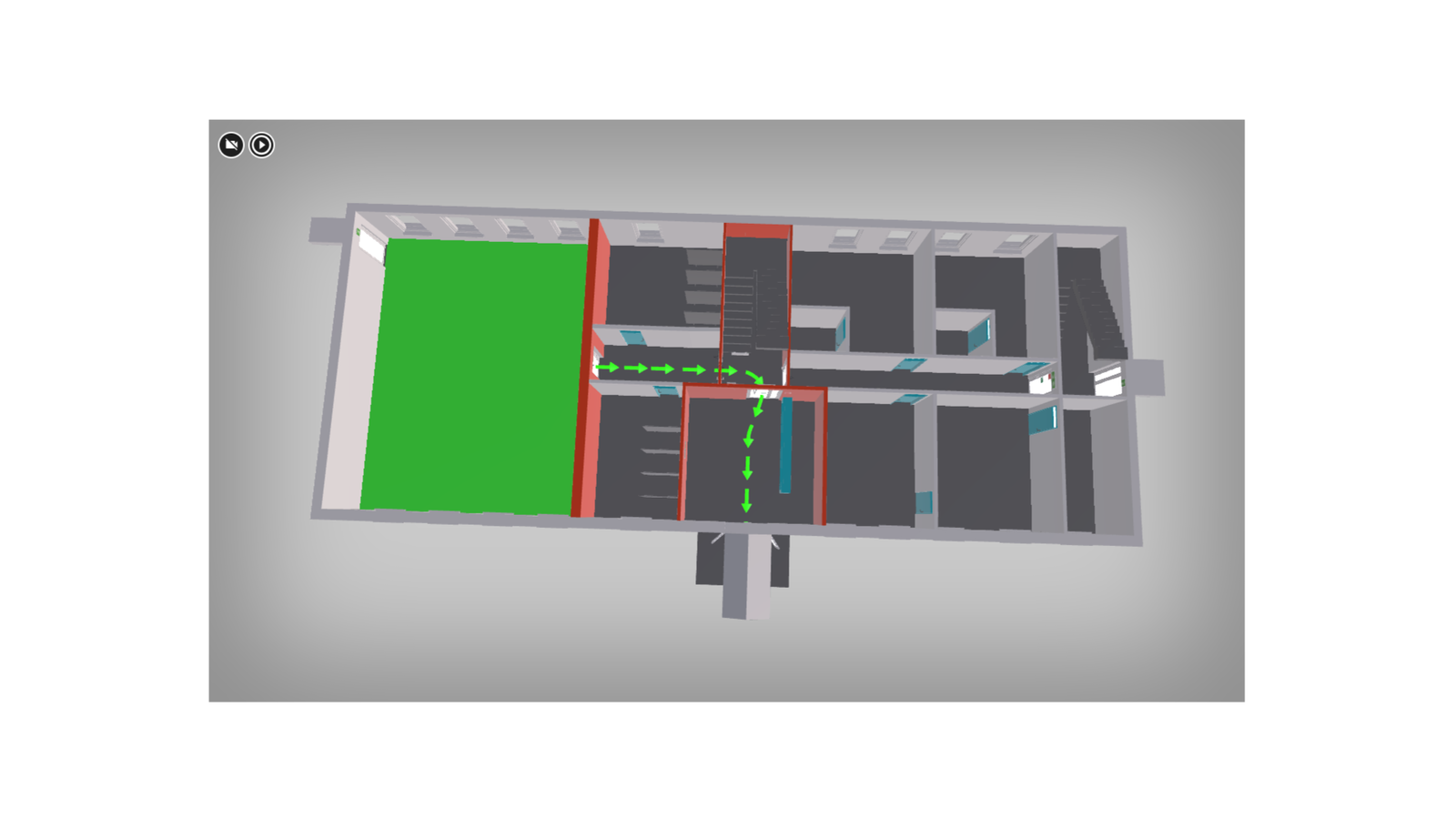

Dojście ewakuacyjne prowadzące do obudowanej klatki schodowej - piętro
RNb113vaE2bIG
Dojście ewakuacyjne prowadzące do obudowanej klatki schodowej - piętro
Źródło: Zespół autorski Politechniki Łódzkiej, licencja: CC BY-SA 3.0.

Wizualizacja zatytułowana jest Dojście ewakuacyjne prowadzące do obudowanej klatki schodowej - piętro. Przedstawia trójwymiarowy schemat piętra i parteru budynku z zaznaczonymi pomieszczeniami, klatkami schodowymi, korytarzem, strefami pożarowymi oraz wyjściami. Dojście ewakuacyjne z jednego z pomieszczeń prowadzi przez korytarz w prawo do obudowanej klatki schodowej. Zaznaczone jest zielonymi strzałkami.

Powrót do spisu treściPowrót do spisu treści

5

Przejście ewakuacyjne

1

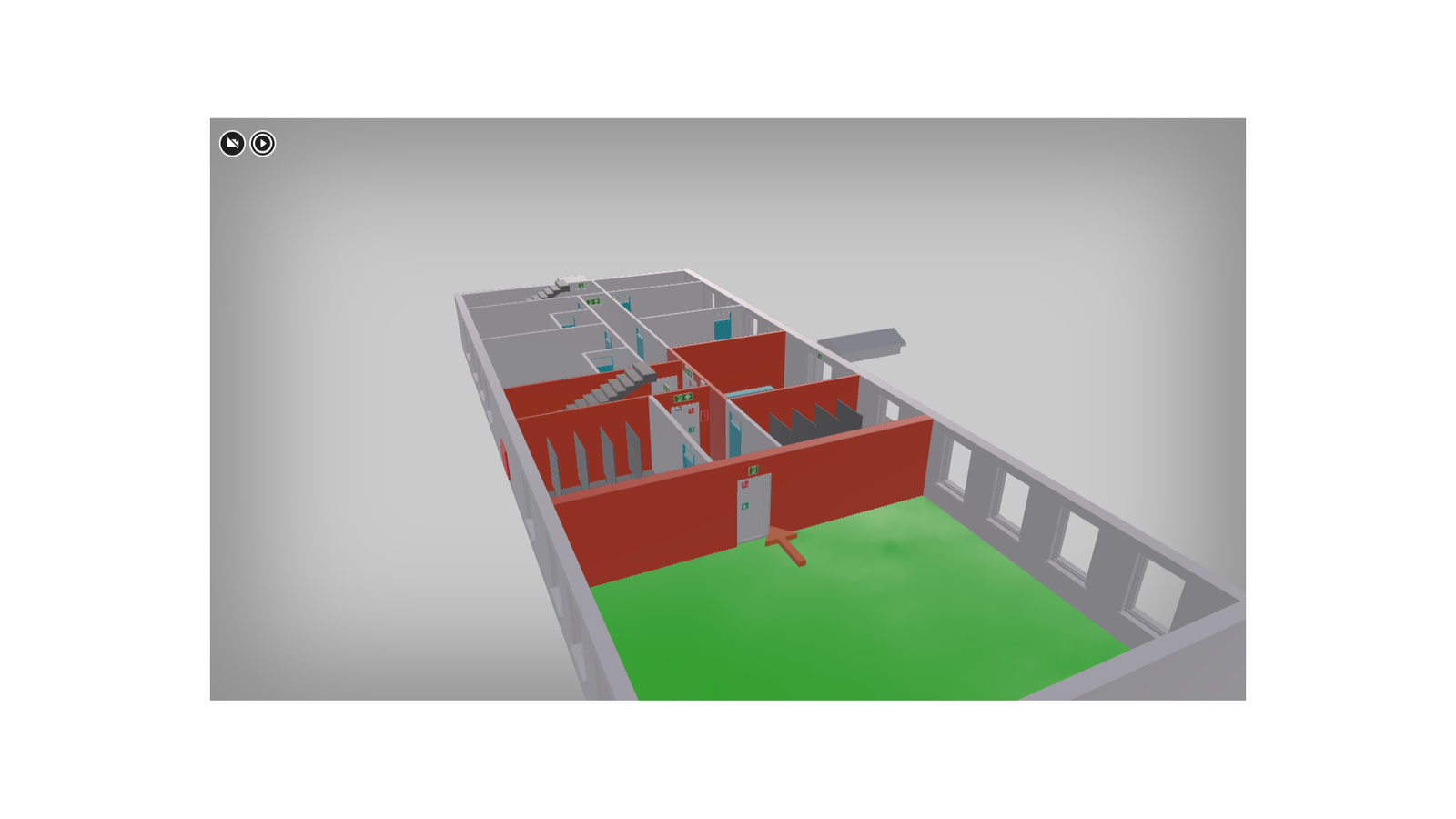

Przejście ewakuacyjne prowadzone przez 1 pomieszczenie
R1OL9k8hTdT55
Przejście ewakuacyjne prowadzone przez 1 pomieszczenie
Źródło: Zespół autorski Politechniki Łódzkiej, licencja: CC BY-SA 3.0.

Wizualizacja zatytułowana jest Przejście ewakuacyjne prowadzone przez jedno pomieszczenie. Przedstawia trójwymiarowy schemat piętra i parteru budynku z zaznaczonymi pomieszczeniami, klatkami schodowymi, korytarzem, strefami pożarowymi oraz wyjściami. Przejście ewakuacyjne prowadzi przez jedno z pomieszczeń od ściany naprzeciwko drzwi w stronę drzwi. Zaznaczone jest zielonymi strzałkami.

Przejście ewakuacyjne prowadzone przez 2 pomieszczenia
R1UYuTL6Zysfe
Przejście ewakuacyjne prowadzone przez 2 pomieszczenia
Źródło: Zespół autorski Politechniki Łódzkiej, licencja: CC BY-SA 3.0.

Wizualizacja zatytułowana jest Przejście ewakuacyjne prowadzone przez dwa pomieszczenia. Przedstawia trójwymiarowy schemat piętra i parteru budynku z zaznaczonymi pomieszczeniami, klatkami schodowymi, korytarzem, strefami pożarowymi oraz wyjściami. Przejście ewakuacyjne prowadzi z małego pomieszczenia wydzielonego w większym pomieszczeniu, a następnie przez to większe pomieszczenie do drzwi prowadzących na korytarz. Zaznaczone jest zielonymi strzałkami.

Przejście ewakuacyjne prowadzone przez 3 pomieszczenia
R15kYzwm92DmV
Przejście ewakuacyjne prowadzone przez 3 pomieszczenia
Źródło: Zespół autorski Politechniki Łódzkiej, licencja: CC BY-SA 3.0.

Wizualizacja zatytułowana jest Przejście ewakuacyjne prowadzone przez trzy pomieszczenia. Przedstawia trójwymiarowy schemat parteru budynku z zaznaczonymi pomieszczeniami, klatkami schodowymi, korytarzem, strefami pożarowymi oraz wyjściami. Przejście ewakuacyjne prowadzi z jednego pomieszczenia przez drugie pomieszczenie oraz trzecie pomieszczenie do drzwi prowadzących na korytarz. Zaznaczone jest zielonymi strzałkami.

Powrót do spisu treściPowrót do spisu treści

6

Pomieszczenia z różnymi rodzajami wyjść

1
Pomieszczenie z wyjściem na drogę ewakuacyjną - 1 wyjście
RLHxulQpxaM1e
Pomieszczenie z wyjściem na drogę ewakuacyjną - 1 wyjście
Źródło: Zespół autorski Politechniki Łódzkiej, licencja: CC BY-SA 3.0.

Wizualizacja zatytułowana jest Pomieszczenie z wyjściem na drogę ewakuacyjną - jedno wyjście. Przedstawia trójwymiarowy schemat piętra i parteru budynku z zaznaczonymi pomieszczeniami, klatkami schodowymi, korytarzem, strefami pożarowymi oraz wyjściami. Pomieszczenie z jednym wyjściem na drogę ewakuacyjną zaznaczone jest zielonym kolorem. Drzwi wskazane są zieloną strzałką.

Pomieszczenie z wyjściem na drogę ewakuacyjną - 2 wyjścia
RAmargLBdIVSH
Pomieszczenie z wyjściem na drogę ewakuacyjną - 2 wyjścia
Źródło: Zespół autorski Politechniki Łódzkiej, licencja: CC BY-SA 3.0.

Wizualizacja zatytułowana jest Pomieszczenie z wyjściem na drogę ewakuacyjną - dwa wyjścia. Przedstawia trójwymiarowy schemat piętra i parteru budynku z zaznaczonymi pomieszczeniami, klatkami schodowymi, korytarzem, strefami pożarowymi oraz wyjściami. Pomieszczenie z dwoma wyjściami na drogę ewakuacyjną zaznaczone jest zielonym kolorem. Drzwi wskazane są zielonymi strzałkami.

Pomieszczenie z wyjściem bezpośrednio na zewnątrz
RoZjgWOtBPugg
Pomieszczenie z wyjściem bezpośrednio na zewnątrz
Źródło: Zespół autorski Politechniki Łódzkiej, licencja: CC BY-SA 3.0.

Wizualizacja zatytułowana jest Pomieszczenie z wyjściem bezpośrednio na zewnątrz. Przedstawia trójwymiarowy schemat parteru budynku z zaznaczonymi pomieszczeniami, klatkami schodowymi, korytarzem, strefami pożarowymi oraz wyjściami. Pomieszczenie z jednym wyjściem na zewnątrz zaznaczone jest zielonym kolorem. Drzwi wskazane są zieloną strzałką.

Pomieszczenie z wyjściem do innej strefy pożarowej
Rpf15hzFNBPax
Pomieszczenie z wyjściem do innej strefy pożarowej
Źródło: Zespół autorski Politechniki Łódzkiej, licencja: CC BY-SA 3.0.

Wizualizacja zatytułowana jest Pomieszczenie z wyjściem do innej strefy pożarowej. Przedstawia trójwymiarowy schemat parteru budynku z zaznaczonymi pomieszczeniami, klatkami schodowymi, korytarzem, strefami pożarowymi oraz wyjściami. Pomieszczenie z jednym wyjściem do innej strefy pożarowej zaznaczone jest zielonym kolorem. Drzwi wskazane są czerwoną strzałką.

Powrót do spisu treściPowrót do spisu treści

7

Obudowa dróg ewakuacyjnych w przykładowym budynku ZL V

1
Parter
R136sHEicH4ge
Ilustracja zatytułowana jest Obudowa dróg ewakuacyjnych w przykładowym budynku ZL V - parter. Przedstawia trójwymiarowy schemat parteru budynku z zaznaczonymi pomieszczeniami, klatkami schodowymi, korytarzem, strefami pożarowymi oraz wyjściami. Oznaczone są pomarańczowym kolorem ściany oddzielenia przeciwpożarowego i ściany obudowujące. Na ilustracji znajdują się punkty interaktywne, po kliknięciu których pojawia się ramka z tekstem.
  1. Obudowany hol recepcji hotelu – ściany i strop – REI 60, wszelkie otwory w obudowie mają zamknięcia o klasie odporności ogniowej co najmniej EI 30.
  2. Ściana oddzielenia przeciwpożarowego – REI 120. Dzieli budynek na dwie strefy pożarowe.
  3. Klasa odporności ogniowej drzwi = 50% klasy odporności ogniowej ściany.
  4. Obudowana klatka schodowa – ściany i strop – REI 60, wyposażona w urządzenia do usuwania dymu.
Obudowa dróg ewakuacyjnych w przykładowym budynku ZL V - parter
Źródło: Zespół autorski Politechniki Łódzkiej, licencja: CC BY-SA 3.0.
Piętro
R1L4Q1U055uz4
Ilustracja zatytułowana jest Obudowa dróg ewakuacyjnych w przykładowym budynku ZL V - piętro. Przedstawia trójwymiarowy schemat piętra i parteru budynku z zaznaczonymi pomieszczeniami, klatkami schodowymi, korytarzem, strefami pożarowymi oraz wyjściami. Oznaczone są pomarańczowym kolorem ściany obudowujące klatkę schodową. Na ilustracji znajdują się punkty interaktywne, po kliknięciu których pojawia się ramka z tekstem.
  1. Obudowa poziomych dróg ewakuacyjnych powinna mieć klasę odporności ogniowej:
    • dla budynków N i SW: co najmniej EI 30,
    • dla budynków W i WW: co najmniej El 60.
  2. Okładziny sufitów należy wykonywać z materiałów niepalnych lub niezapalnych, niekapiących i nieodpadających pod wpływem ognia.
    Poniżej ilustracja przedstawiająca fragment korytarza z oznaczoną na pomarańczowo ścianą z wyjściem ewakuacyjnym.
Obudowa dróg ewakuacyjnych w przykładowym budynku ZL V - piętro
Źródło: Zespół autorski Politechniki Łódzkiej, licencja: CC BY-SA 3.0.

Powrót do spisu treściPowrót do spisu treści

8

Wymagania dla klatek schodowych w przykładowym budynku ZL V

1
Parter
RstYuI9p6VbIi
Ilustracja zatytułowana jest Wymagania dla klatek schodowych w przykładowym budynku ZL V - parter. Przedstawia trójwymiarowy schemat parteru budynku z zaznaczonymi pomieszczeniami, klatkami schodowymi, korytarzem, strefami pożarowymi oraz wyjściami. Oznaczone są pomarańczowym kolorem ściany obudowujące klatkę schodową. Na ilustracji znajdują się punkty interaktywne, po kliknięciu których pojawia się ramka z tekstem oraz ilustracją.
    1. Wymagane wymiary klatki schodowej:
      • szerokość spocznika - minimum 1,5 metra,
      • szerokość biegu klatki schodowej - minimum 1,2 metra,
      • liczba stopni w jednym biegu schodów stałych powinna wynosić nie więcej niż 17.
    2. W budynkach użyteczności publicznej łączną szerokość użytkową biegów oraz łączną szerokość użytkową spoczników w klatkach schodowych, stanowiących drogę ewakuacyjną, należy obliczać proporcjonalnie do liczby osób mogących przebywać równocześnie na kondygnacji, na której przewiduje się obecność największej ich liczby, przyjmując co najmniej 0,6 metra szerokości na 100 osób, lecz nie mniej niż określono to w punkcie 1, podpunkt 1 i 2.
    UWAGA
    Szerokość użytkową schodów stałych mierzy się między wewnętrznymi krawędziami poręczy, a w przypadku balustrady jednostronnej - między wykończoną powierzchnią ściany a wewnętrzną krawędzią poręczy tej balustrady. Szerokości te nie mogą być ograniczane przez zainstalowane urządzenia oraz elementy budynku.
    Na drogach ewakuacyjnych zabronione jest stosowanie spoczników ze stopniami.
    Maksymalna wysokość stopnia – 0,175 metra.
    Maksymalna ilość stopni w jednym biegu – 17.
    Szerokość i wysokość biegu klatki schodowej – minimum 1,2 metra (szerokość), minimum 2,2 metra (wysokość). Poniżej ilustracja przedstawiająca klatkę schodową z zaznaczonymi wymiarami dotyczącymi szerokości i wysokości.
    Szerokość spocznika biegu klatki schodowej – minimum 1,5 metra. Poniżej ilustracja przedstawiająca klatkę schodową z zaznaczoną szerokością użytkową spocznika.
  1. Przycisk ODDYMIANIE uruchamia system oddymiania klatki schodowej.
    Poniżej zdjęcie przedstawiające przycisk oddymiania zamontowany na ścianie w pomarańczowej obudowie. Nad przyciskiem znak “Uruchamianie klap dymowych.”
  2. Ściany wewnętrzne i stropy stanowiące obudowę klatki schodowej lub pochylni powinny mieć klasę odporności ogniowej, jak dla stropów budynku.
    Za równorzędne wyjściu do innej strefy pożarowej, uważa się wyjście do obudowanej klatki schodowej, zamykanej drzwiami o klasie odporności ogniowej co najmniej E I 30, wyposażonej w urządzenia zapobiegające zadymieniu lub służące do usuwania dymu. Wyjście z klatki schodowej, o której mowa powyżej, powinno prowadzić na zewnątrz budynku, bezpośrednio lub poziomymi drogami komunikacji ogólnej, których obudowa odpowiada wymaganiom jak dla stropu przedmiotowego budynku, a otwory w obudowie mają zamknięcia o klasie odporności ogniowej co najmniej E I 30.
  3. Czerpnia ścienna grawitacyjnego systemu oddymiania klatki schodowej z upustem dymu przez klapę dymową.
    Poniżej grafika przedstawiająca zbliżenie na ścianę, w której zamontowana jest czerpnia ścienna, czyli czerwona kratka wentylacyjna.
Wymagania dla klatek schodowych w przykładowym budynku ZL V - parter
Źródło: Zespół autorski Politechniki Łódzkiej, licencja: CC BY-SA 3.0.
Piętro
R18xyYoRX1oLK
Ilustracja zatytułowana jest Wymagania dla klatek schodowych w przykładowym budynku ZL V - piętro. Przedstawia trójwymiarowy schemat piętra i parteru budynku z zaznaczonymi pomieszczeniami, klatkami schodowymi, korytarzem, strefami pożarowymi oraz wyjściami. Oznaczone są pomarańczowym kolorem ściany obudowujące klatkę schodową. Na ilustracji znajduje się punkt interaktywny, po kliknięciu którego pojawia się ramka z tekstem i ilustracjami.
  1. Klapa i centrala sytemu oddymiania klatki schodowej.
    Poniżej trzy ilustracje. Na pierwszej jest klapa systemu oddymiania klatki schodowej wraz z mechanizmem otwierającym klapę. Na drugim jest centrala systemu oddymiania w obudowie. Na drzwiach obudowy znajdują się opisane diody, naklejki informacyjne oraz zamek, służący do otwarcia drzwiczek. Trzecia grafika przedstawia klatkę schodową z otwartą klapą systemu oddymiania.
Wymagania dla klatek schodowych w przykładowym budynku ZL V - piętro
Źródło: Zespół autorski Politechniki Łódzkiej, licencja: CC BY-SA 3.0.

Powrót do spisu treściPowrót do spisu treści

9

Umieszczanie znaków ewakuacyjnych

1
Parter
R87tkiJkLyAqI
Ilustracja zatytułowana jest Umieszczanie znaków ewakuacyjnych - parter. Przedstawia trójwymiarowy schemat parteru budynku z zaznaczonymi pomieszczeniami, klatkami schodowymi, korytarzem, strefami pożarowymi oraz wyjściami. Oznaczone są pomarańczowym kolorem ściany obudowujące klatkę schodową. Na ilustracji znajdują się punkty interaktywne, po kliknięciu których pojawia się ramka z tekstem oraz ilustracją.
  1. Wysokość umieszczenia oznakowania kierunkowego – od 1,7 metra do 2,0 metrów od podłoża.
    Poniżej grafika przedstawiająca fragment korytarza. Na ścianie wisi oznaczenie wskazujące na kierunek ewakuacji. Oznaczona jest także wysokość, na której powinien wisieć znak.
  2. CNBOP-PIB zaleca stosowanie znaków Wyjście ewakuacyjne w niżej wymienionych przypadkach określonych normą PN-N-01256-05:1998:
    • wyjście z pomieszczeń, w których występują co najmniej dwa wyjścia ewakuacyjne,
    • wyjście z budynku, obiektu budowlanego na zewnątrz,
    • wyjście prowadzące do innej strefy pożarowej, w tym obudowaną i zamkniętą drzwiami klatkę schodową budynku wysokiego i wysokościowego,
    • wyjście prowadzące przez przedsionek i drzwi wyjściowe z przedsionka),
    dopóki nie stoi to w sprzeczności z wytycznymi ISO.
    Poniżej grafika przedstawiająca znaki wyjście ewakuacyjne w lewą i w prawą stronę. Znaki mają formę zielono-białych kwadratów lub prostokątów w przypadku znaków z napisem: wyjście ewakuacyjne.
Umieszczanie znaków ewakuacyjnych - parter
Źródło: Zespół autorski Politechniki Łódzkiej, licencja: CC BY-SA 3.0.
Piętro
R1Tiv4ESk9cDu
Ilustracja zatytułowana jest Umieszczanie znaków ewakuacyjnych - piętro. Przedstawia trójwymiarowy schemat piętra i parteru budynku z zaznaczonymi pomieszczeniami, klatkami schodowymi, korytarzem, strefami pożarowymi oraz wyjściami. Oznaczone są pomarańczowym kolorem ściany obudowujące klatkę schodową. Na ilustracji znajdują się punkty interaktywne, po kliknięciu których pojawia się ramka z tekstem oraz ilustracją.
  1. Wysokość umieszczenia oznakowania kierunkowego – minimum 2,5 metra od podłoża.
    Poniżej grafika przedstawiająca fragment korytarza z drzwiami i oznakowaniem wskazującym na kierunek drogi ewakuacyjnej. Oznaczona jest wysokość umieszczenia znaków informacyjnych.
  2. Wysokość umieszczenia oznakowania nad drzwiami – od 2 metrów do 2,5 metra od podłoża (nad drzwiami).
    Poniżej grafika przedstawiająca fragment korytarza z drzwiami i oznakowaniem nad drzwiami, wskazującym na kierunek drogi ewakuacyjnej. Oznaczona jest wysokość umieszczenia znaków informacyjnych.
Umieszczanie znaków ewakuacyjnych - piętro
Źródło: Zespół autorski Politechniki Łódzkiej, licencja: CC BY-SA 3.0.
Drzwi
RDHkFlKCxMjSP
Ilustracja zatytułowana jest Umieszczanie znaków ewakuacyjnych - drzwi. Grafika przedstawia drzwi pomiędzy klatką schodową a korytarzem ewakuacyjnym. Drzwi są przeszklone i posiadają białą ramę i ościeżnicę. Na drzwiach znajdują się znaki informujące o tym, że są to drzwi przeciwpożarowe i że należy je pchać z lewej strony. Przy drzwiach na ścianie powieszony jest znak system oddymiania grawitacyjnego. Na ilustracji znajdują się punkty interaktywne, po kliknięciu których pojawia się ramka z tekstem oraz ilustracją.
  1. Znak: Drzwi przeciwpożarowe wg PN-EN ISO 7010 – umieszczony po obu stronach drzwi.
  2. Znak: Pchać z lewej strony, aby otworzyć wg PN-EN ISO 7010 – umieszczony z odpowiednim kierunkiem po obu stronach drzwi.
  3. Znak: System oddymiania grawitacyjnego – otwarcie skrzydła drzwi nie powinno zasłonić znaku.
  4. Grafika przedstawia tabliczkę z informacjami dotyczącymi parametrów drzwi. Drzwi przeciwpożarowe EI60 F1P. Odporność ogniowa EI60. Aprobata techniczna ITB AT-15-6013/2012. Certyfikat zgodności ITB-2047/W. Numer wyrobu: 00242. Rok produkcji: 2016.
    Tekst
    Tabliczka powinna być mocowana na boku czołowym stojaka przyzawiasowego ościeżnicy, prostopadłym do płaszczyzny skrzydła lub do boku czołowego przyzawiasowego skrzydła, w górnej jego części. Tabliczka powinna posiadać co najmniej takie dane, jak: nazwę producenta, nazwę i symbol wyrobu, klasę odporności ogniowej, numer Aprobaty Technicznej i rok produkcji.
Umieszczanie znaków ewakuacyjnych - drzwi
Źródło: Zespół autorski Politechniki Łódzkiej, licencja: CC BY-SA 3.0.

Powrót do spisu treściPowrót do spisu treści

10

Parametry poziomych dróg ewakuacyjnych oraz drzwi ewakuacyjnych

1
Parter
RbqE6tjS6Thq5
Ilustracja zatytułowana jest Parametry poziomych dróg ewakuacyjnych oraz drzwi ewakuacyjnych - parter. Przedstawia trójwymiarowy schemat parteru budynku z zaznaczonymi pomieszczeniami, klatkami schodowymi, korytarzem, strefami pożarowymi oraz wyjściami. Oznaczone są pomarańczowym kolorem ściany oddzielające strefy pożarowe i obudowujące klatkę schodową. Na ilustracji znajdują się punkty interaktywne, po kliknięciu których pojawia się ramka z tekstem oraz ilustracją.
  1. Szerokość drzwi w świetle na drodze ewakuacyjnej, należy obliczać proporcjonalnie do liczby osób, do których ewakuacji są one przeznaczone, przyjmując co najmniej 0,6 metra szerokości na 100 osób, przy czym najmniejsza szerokość drzwi powinna wynosić 0,9 metra w świetle ościeżnicy.
    Poniżej grafika przedstawiająca drzwi przeciwpożarowe z oznaczeniami oraz informacją o wysokości i szerokości.
  2. Szerokość poziomych dróg ewakuacyjnych należy obliczać proporcjonalnie do liczby osób mogących przebywać jednocześnie na danej kondygnacji budynku, przyjmując co najmniej 0,6 metra na 100 osób, lecz nie mniej niż 1,4 metra.
    Wysokość drogi ewakuacyjnej powinna wynosić co najmniej 2,2 metra.
  3. Szerokość drzwi stanowiących wyjście ewakuacyjne z budynku powinna być nie mniejsza niż szerokość biegu klatki schodowej.
    W analizowanym budynku ZL V wymagana minimalna szerokość drzwi to 1,2 metra z nieblokowanym skrzydłem o szerokości niemniejszej niż 0,9 metra z uwagi na fakt, że szerokość biegu klatki schodowej dla tego budynku wynosi 1,2 metra.
    Poniżej grafika przedstawiająca drzwi stanowiące wyjście ewakuacyjne z oznaczeniami o wysokości i szerokości.
  4. Szerokość drzwi na drodze ewakuacyjnej z klatki schodowej, prowadzących na zewnątrz budynku powinna być nie mniejsza niż szerokość biegu klatki schodowej.
    W analizowanym budynku ZL V wymagana minimalna szerokość drzwi to 1,2 metra z nieblokowanym skrzydłem o szerokości niemniejszej niż 0,9 metra z uwagi na fakt, że szerokość biegu klatki schodowej dla tego budynku wynosi 1,2 metra.
  5. Łączną szerokość drzwi w świetle, stanowiących wyjścia ewakuacyjne z pomieszczenia, należy obliczać proporcjonalnie do liczby osób mogących przebywać w nim równocześnie, przyjmując co najmniej 0,6 metra szerokości na 100 osób, przy czym najmniejsza szerokość drzwi w świetle ościeżnicy powinna wynosić 0,9 metra, a w przypadku drzwi służących do ewakuacji do 3 osób - 0,8 metra. Drzwi z pomieszczenia powinny mieć co najmniej 2m wysokość w świetle ościeżnicy. W wyżej wymienionych drzwiach wysokość progu nie może przekraczać 0,02 metra.
    Poniżej grafika przedstawiająca drzwi stanowiące wyjście ewakuacyjne z pomieszczenia z oznaczeniami o wysokości i szerokości.
  6. Dla przedmiotowego obiektu hotelu wymagane jest zachowanie:
    • drzwi ewakuacyjnych wyjściowych z klatki schodowej na hol budynku o szerokości co najmniej 1,2 metra,
    • dojścia ewakuacyjnego prowadzącego przez hol o szerokości co najmniej 2,1 metra,
    • drzwi ewakuacyjnych prowadzących z holu bezpośrednio na zewnątrz budynku o szerokości co najmniej 1,2 metra.
    Drzwi stanowiące wyjście ewakuacyjne z budynku przeznaczonego dla więcej niż 50 osób powinny otwierać się na zewnątrz. Nie dotyczy budynku wpisanego do rejestru zabytków.
  7. Wymagana minimalna szerokość drzwi do pomieszczeń służących do ewakuacji do 3 osób to 0,8 metra. Drzwi do pomieszczeń higieniczno-sanitarnych powinny być otwierane na zewnątrz i mieć co najmniej 2 metra wysokość w świetle ościeżnicy.
    Poniżej grafika przedstawiająca drzwi do pomieszczeń służących do ewakuacji z oznaczeniami o wysokości i szerokości.
Parametry poziomych dróg ewakuacyjnych oraz drzwi ewakuacyjnych - parter
Źródło: Zespół autorski Politechniki Łódzkiej, licencja: CC BY-SA 3.0.
Piętro
R2PnuB0EroPAJ
Ilustracja zatytułowana jest Parametry poziomych dróg ewakuacyjnych oraz drzwi ewakuacyjnych - piętro. Przedstawia trójwymiarowy schemat piętra i parteru budynku z zaznaczonymi pomieszczeniami, klatkami schodowymi, korytarzem, strefami pożarowymi oraz wyjściami. Oznaczone są pomarańczowym kolorem ściany oddzielające strefy pożarowe i obudowujące klatkę schodową. Na ilustracji znajdują się punkty interaktywne, po kliknięciu których pojawia się ramka z tekstem oraz ilustracją.
  1. Łączną szerokość drzwi w świetle, stanowiących wyjścia ewakuacyjne z pomieszczenia, należy obliczać proporcjonalnie do liczby osób mogących przebywać w nim równocześnie, przyjmując co najmniej 0,6 metra szerokości na 100 osób, przy czym najmniejsza szerokość drzwi w świetle ościeżnicy powinna wynosić 0,9 metra, a w przypadku drzwi służących do ewakuacji do 3 osób - 0,8 metra. Drzwi z pomieszczenia powinny mieć co najmniej 2 metry wysokość w świetle ościeżnicy. W ww. drzwiach wysokość progu nie może przekraczać 0,02 metra.
    Poniżej grafika przedstawiająca drzwi stanowiące wyjście ewakuacyjne z pomieszczenia z oznaczeniami o wysokości i szerokości.
  2. Szerokość poziomych dróg ewakuacyjnych należy obliczać proporcjonalnie do liczby osób mogących przebywać jednocześnie na danej kondygnacji budynku, przyjmując co najmniej 0,6 metra na 100 osób, lecz nie mniej niż 1,4 metra.
    Wysokość drogi ewakuacyjnej powinna wynosić co najmniej 2,2 metra.
  3. Szerokość drzwi w świetle na drodze ewakuacyjnej, należy obliczać proporcjonalnie do liczby osób, do których ewakuacji są one przeznaczone, przyjmując co najmniej 0,6 metra szerokości na 100 osób, przy czym najmniejsza szerokość drzwi powinna wynosić 0,9 metra w świetle ościeżnicy.
    Poniżej grafika przedstawiająca drzwi na drodze ewakuacyjnej ze znakami i z oznaczeniami o wysokości i szerokości.
  4. Szerokość poziomych dróg ewakuacyjnych należy obliczać proporcjonalnie do liczby osób mogących przebywać jednocześnie na danej kondygnacji budynku, przyjmując co najmniej 0,6 metra na 100 osób, lecz nie mniej niż 1,4 metra.
    Dopuszcza się zmniejszenie szerokości poziomej drogi ewakuacyjnej do 1,2 metra, jeżeli jest ona przeznaczona do ewakuacji nie więcej niż 20 osób.
  5. Wymagana minimalna szerokość drzwi do pomieszczeń służących do ewakuacji do 3 osób to 0,8 metra. Drzwi do pomieszczeń higieniczno-sanitarnych powinny być otwierane na zewnątrz i mieć co najmniej 2 metry wysokość w świetle ościeżnicy.
    Poniżej grafika przedstawiająca drzwi do pomieszczeń służących do ewakuacji z oznaczeniami o wysokości i szerokości.
Parametry poziomych dróg ewakuacyjnych oraz drzwi ewakuacyjnych - piętro
Źródło: Zespół autorski Politechniki Łódzkiej, licencja: CC BY-SA 3.0.

Powrót do spisu treściPowrót do spisu treści

11

Strefy pożarowe

RD3bGe9JpWEx71
Ilustracja zatytułowana jest Strefy pożarowe - parter. Przedstawia trójwymiarowy schemat parteru budynku z zaznaczonymi pomieszczeniami, klatkami schodowymi, korytarzem, strefami pożarowymi oraz wyjściami. Oznaczone są pomarańczowym kolorem ściany oddzielające strefy pożarowe i obudowujące klatkę schodową. Na ilustracji znajdują się punkty interaktywne, po kliknięciu których pojawia się ramka z tekstem oraz ilustracją.
  1. Strefa pożarowa pierwsza.
  2. Strefa pożarowa druga.
Strefy pożarowe - parter
Źródło: Zespół autorski Politechniki Łódzkiej, licencja: CC BY-SA 3.0.

Powrót do spisu treściPowrót do spisu treści

Miejsce na notatki

RucCBkLzXKu64

Powiązane ćwiczenia
