Być może zastanawiasz się, po co lutować układ, skoro można go zmontować na płytce stykowej - przecież nie wymagałoby to znajomości programu do projektowania obwodów drukowanych, wytrawiania płytki i wykonywania wielu czynności.
Owszem, układy można zbudować na płytce stykowej za pomocą kabelków, ale co w sytuacji, gdybyśmy chcieli taki układ zamknąć w obudowie? Układy na płytkach stykowych to układy prototypowe. Możemy na nich sprawdzić, czy dany układ zadziała oraz czy działa poprawnie. Takie układy są jednak narażone na to, że podczas upadku coś może się rozłączyć, a wówczas musielibyśmy całość składać na nowo.
Zlutowane układy mają to do siebie, że są trwałe. Nie musimy się obawiać przenoszenia ich między stanowiskiem pracy a miejscem docelowym, w którym będą zamontowane. Dodatkowo taki układ możemy zamknąć w obudowie, a przede wszystkim mamy pewność, że przetrwa on lata.

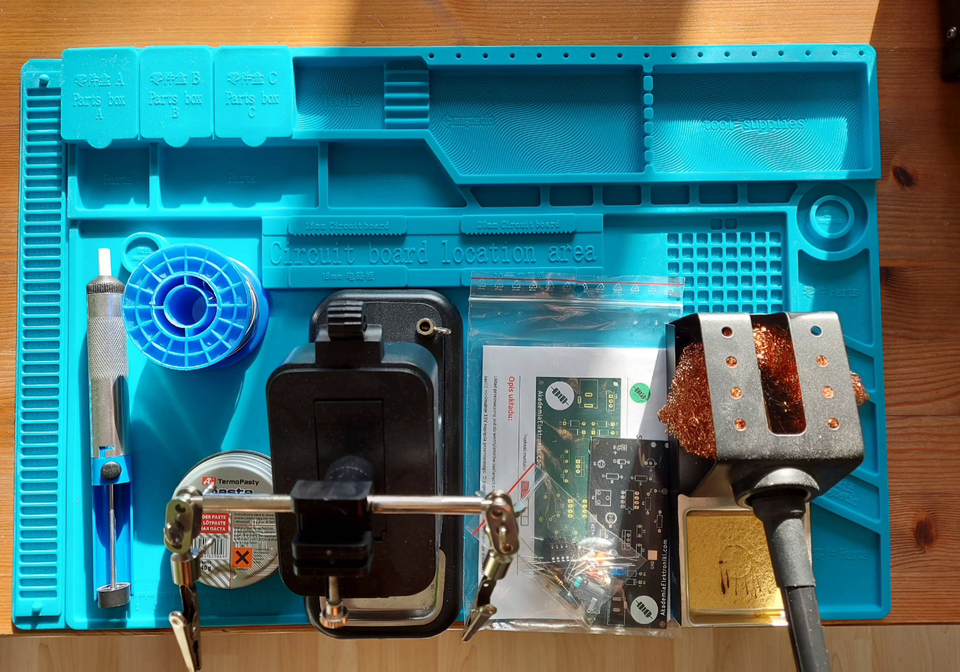

Zaczynając przygodę z lutowaniem, warto zaopatrzyć się w gotowy zestaw elektroniczny, tzw. kit (z ang. kit – komplet, zestaw). Zawiera on wszystkie elementy potrzebne do zmontowania danego urządzenia, płytkę PCB oraz opis budowanego układu.
Podczas tego typu prac może się zdarzyć, że będziemy potrzebowali połączyć przewody ze sobą. Są na to trzy metody:
metoda z pobieleniem,
metoda Western Union,
metoda „na skrętkę”.
Metoda z pobieleniem
Metoda ta polega na pobieleniu (pocynowaniu) końcówek przewodów, a następnie zlutowaniu ich ze sobą.
R11ugB6slnTzU

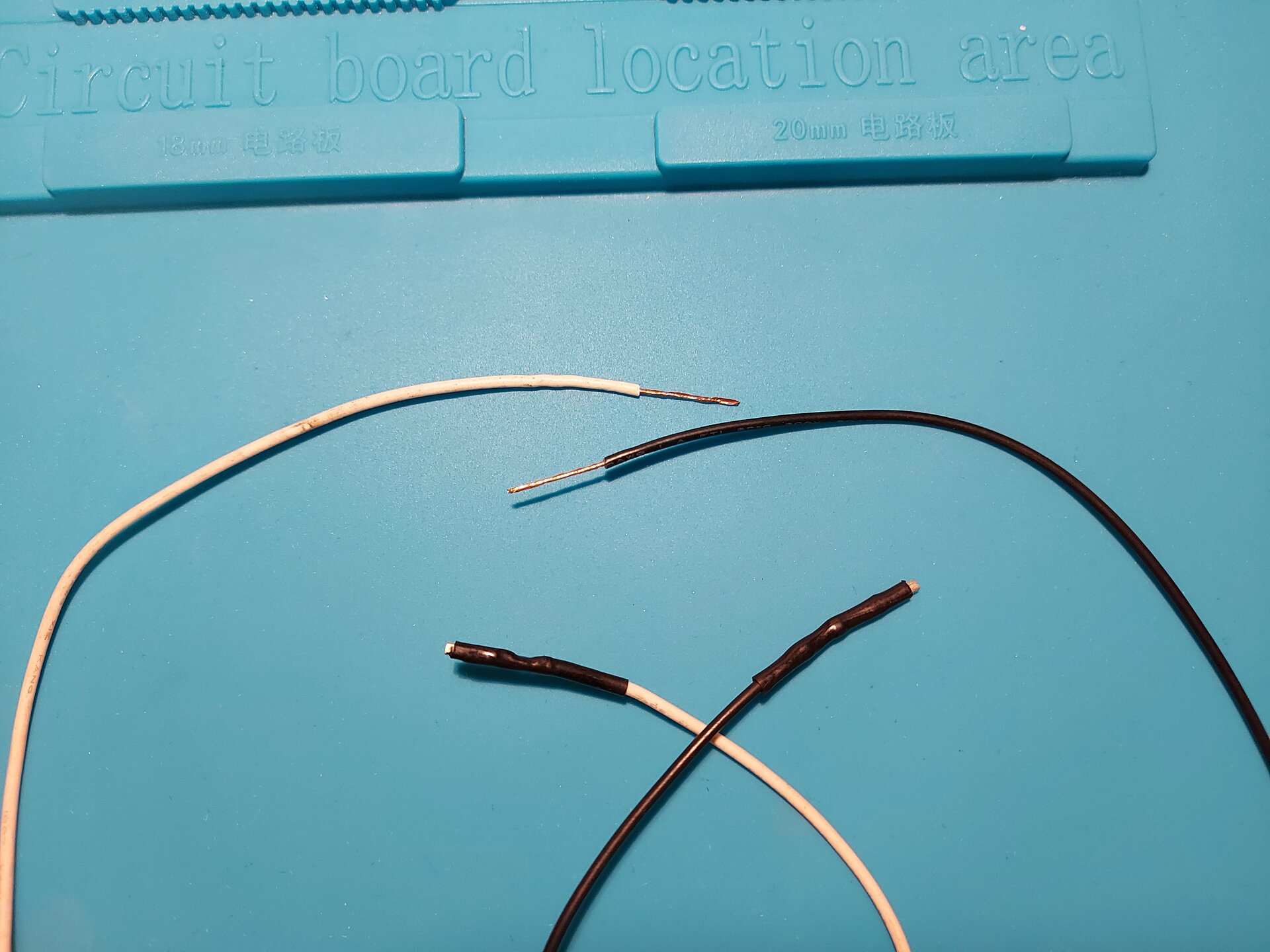

Zdjęcie przedstawia 4 przewody, 2 z taśmą izolacyjną na końcach, 2 z usuniętą izolacją tym samym odsłaniając miedziane wnętrze.
R67GPQUR5pYal

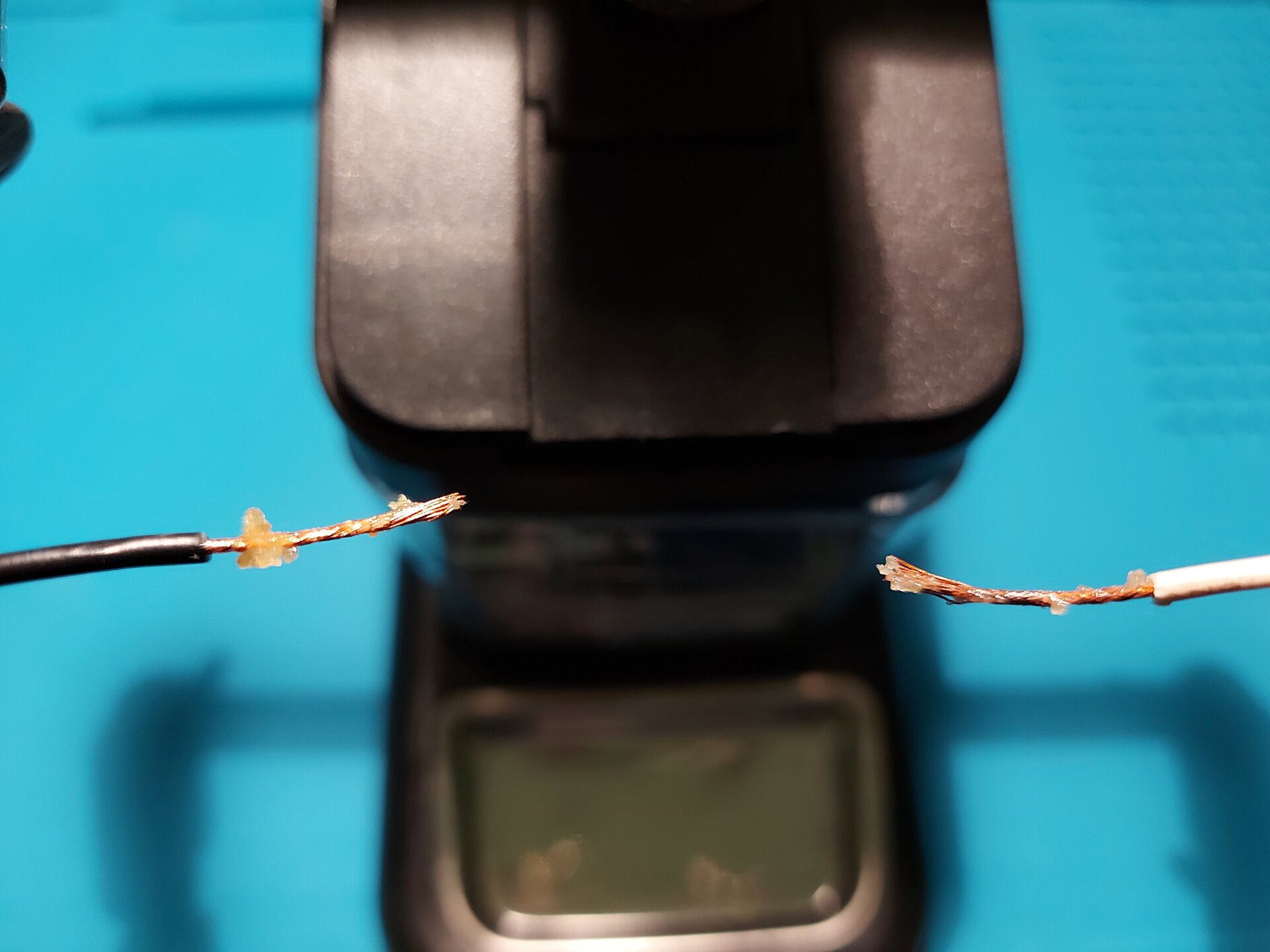

Zdjęcie przedstawia 2 przewody z usuniętą izolacją tym samym odsłaniając miedziane wnętrze, na które nałożono pastę.
R1LPLIStANEgO

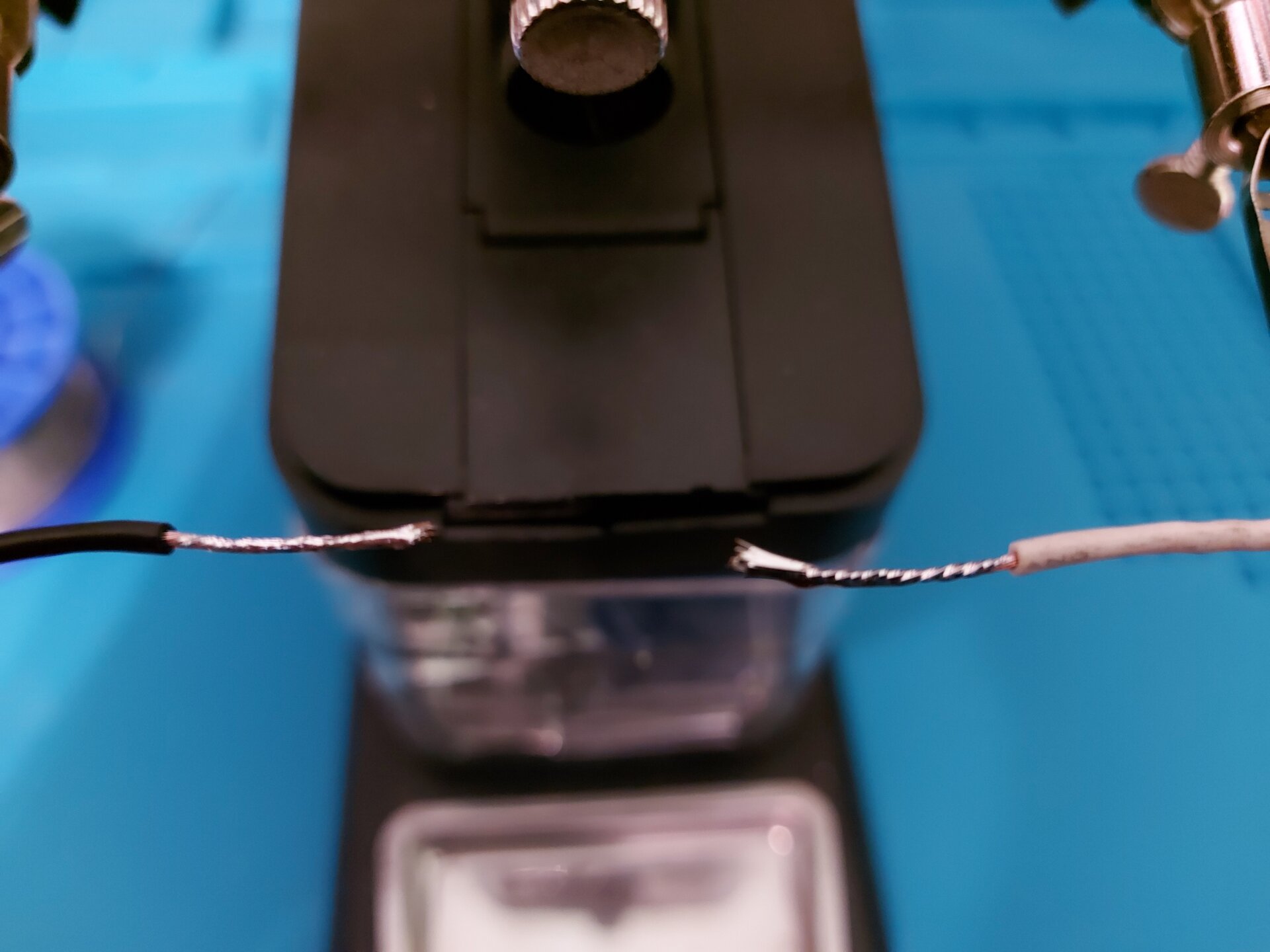

Zdjęcie przedstawia 2 przewody z usuniętą izolacją tym samym odsłaniając miedziane wnętrze, które pocynowano.
RZHlzyMlWeWOS

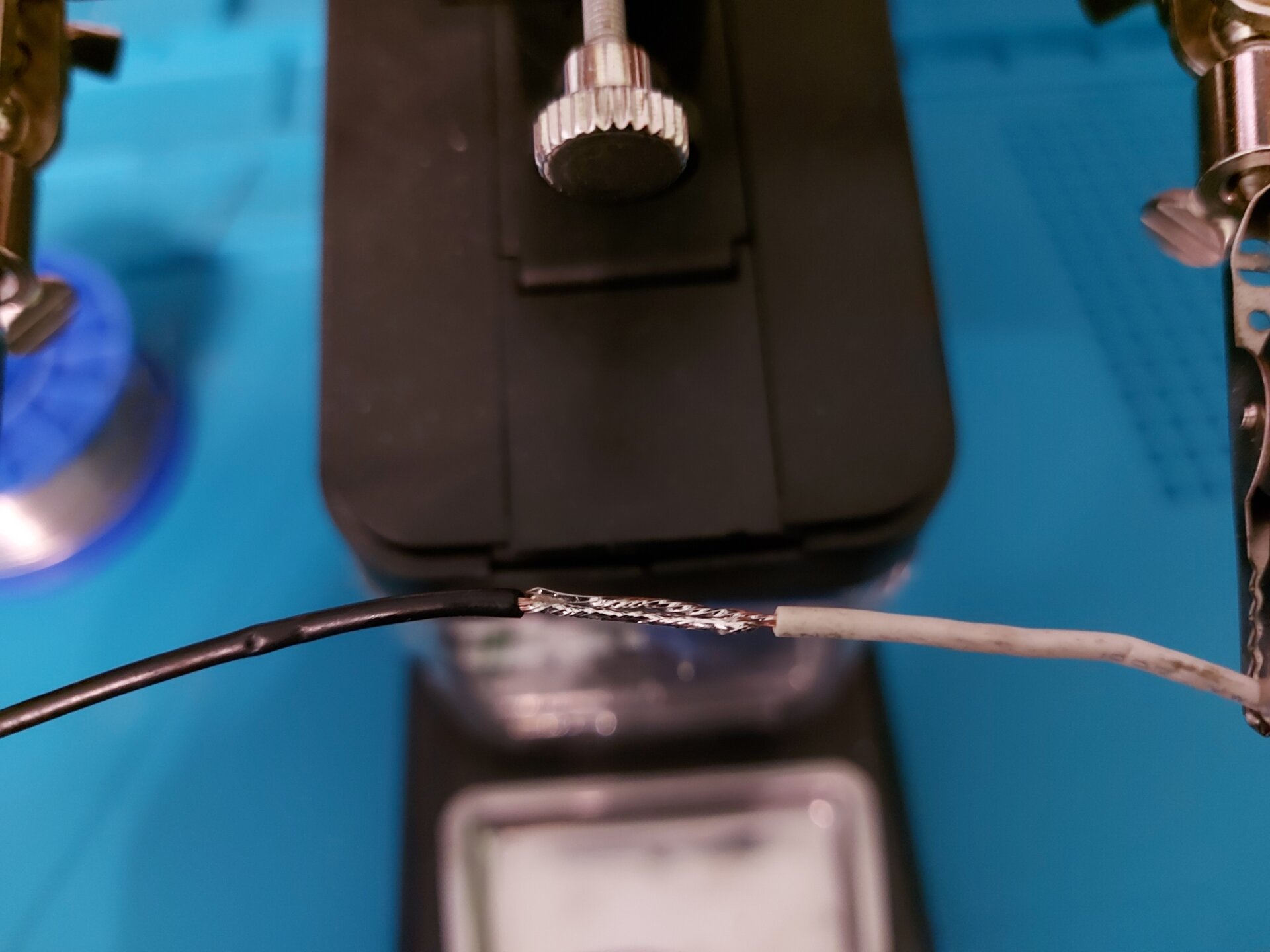

Zdjęcie przedstawia 2 przewody z usuniętą izolacją tym samym odsłaniając miedziane wnętrze, które zlutowano ze sobą nakładając oba kable na siebie.
REkg7hgdhEJcD

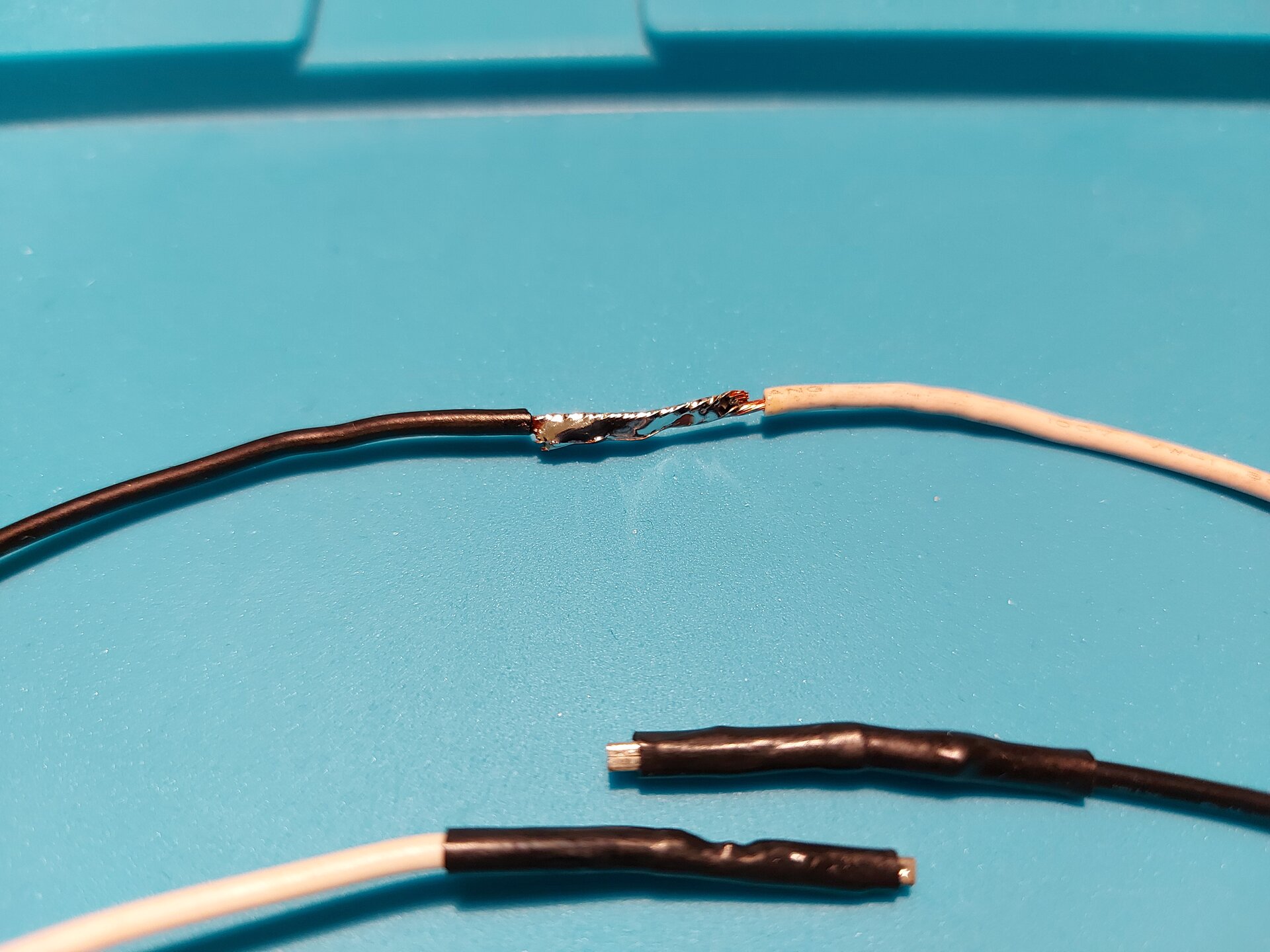

Zdjęcie przedstawia 4 przewody z czego 2 z usuniętą izolacją tym samym odsłaniając miedziane wnętrze oraz 2 z taśmą izolacyjną na końcach. W przypadku odsłoniętych przewodów, kable zlutowano na siebie, przykładając je po całej długości do siebie.
Metoda Western Union
Metoda ta polega na zagięciu końcówek kabli w haczyk. Zagięte haczyki oby przewodów zaczepiamy o siebie nawzajem, po czym zaciskamy je i lutujemy.
RBVeJs48vuuTR

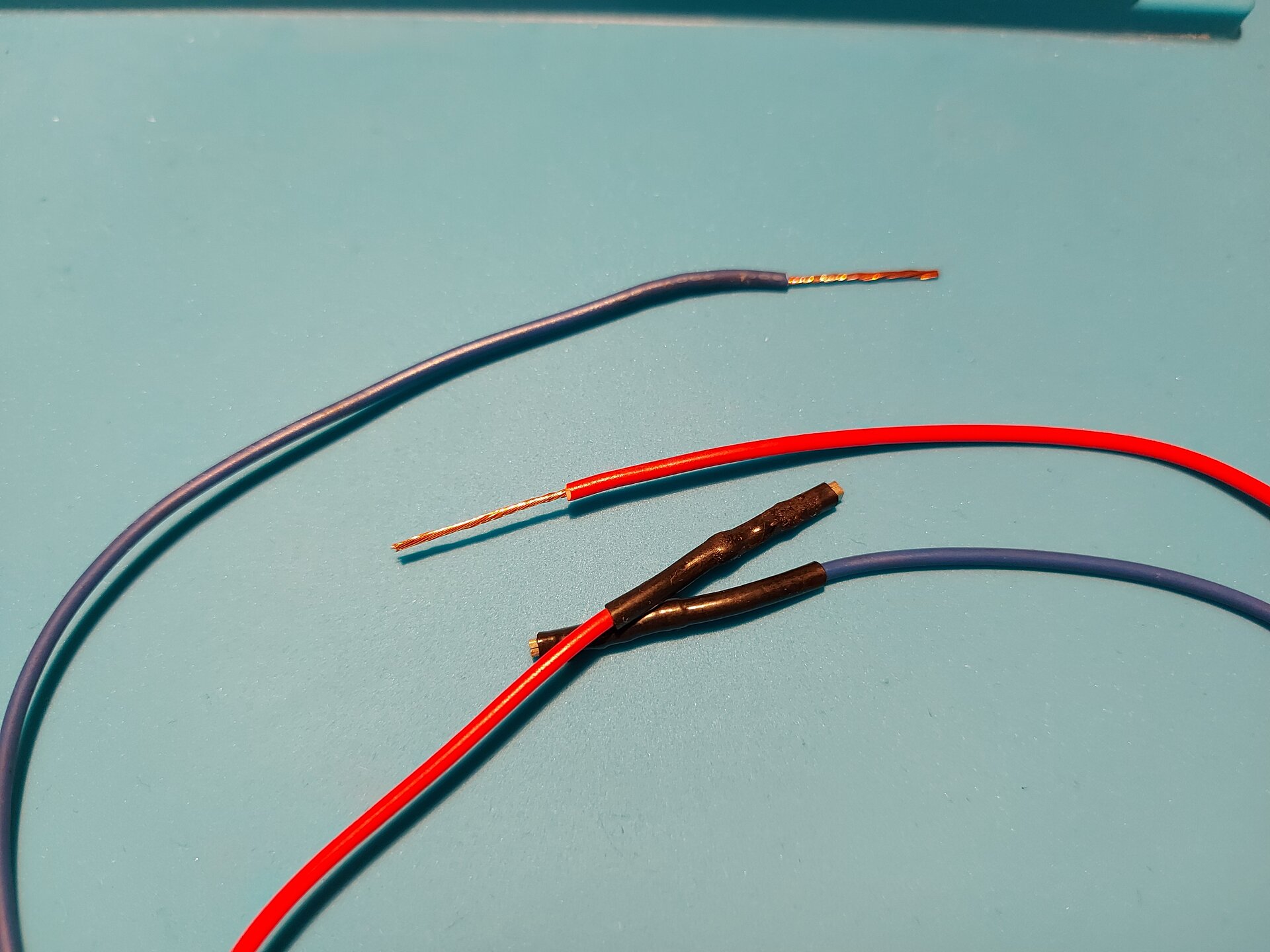

Zdjęcie przedstawia 4 przewody z czego 2 z usuniętą izolacją tym samym odsłaniając miedziane wnętrze, pozostałe zostały osłonięte taśmą izolacyjną.
R1EZ0g52hclKh

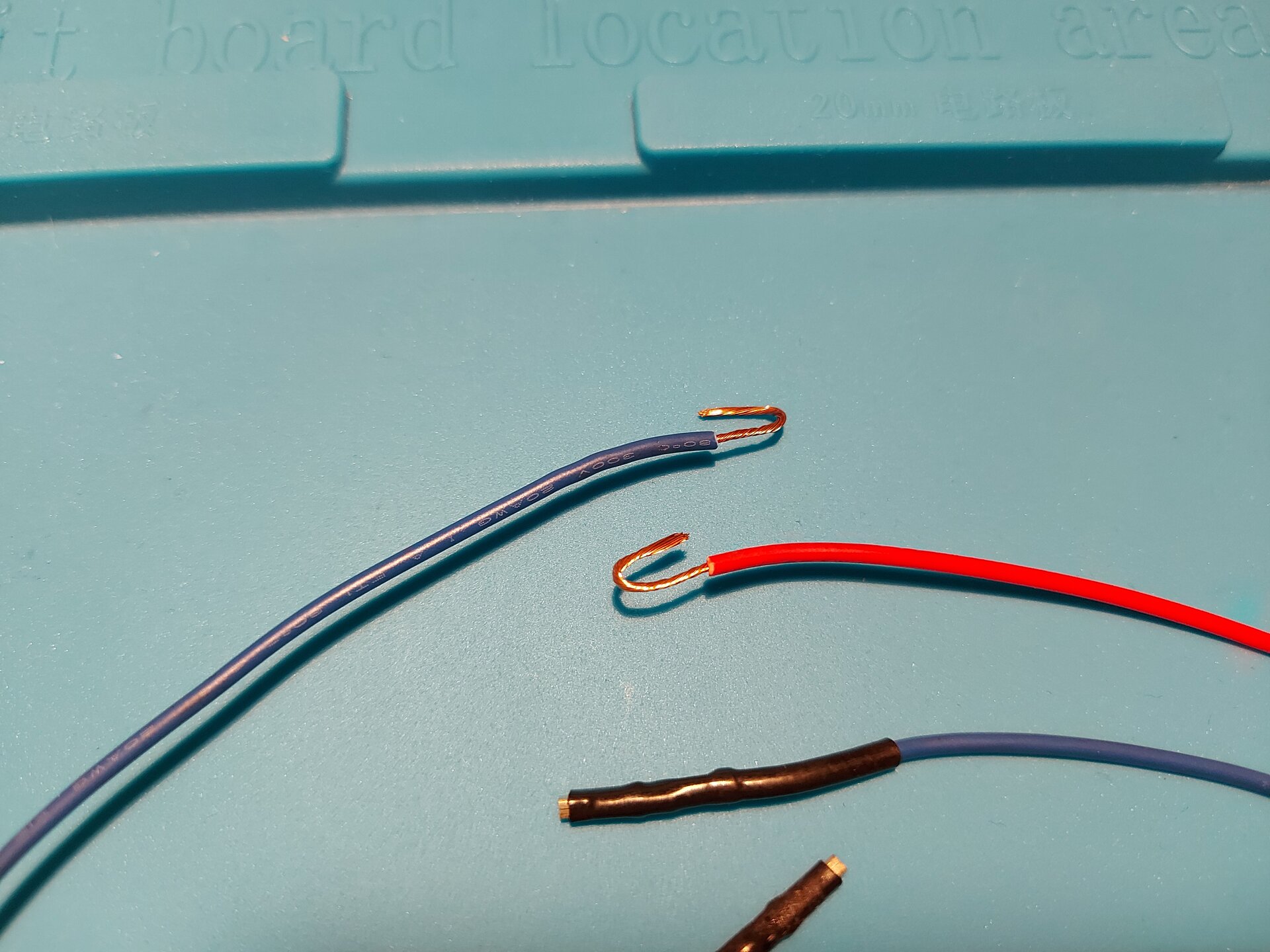

Zdjęcie przedstawia 2 przewody z usuniętą izolacją tym samym odsłaniając miedziane wnętrze, które wygięto w małe haczyki.
RrzdOiGBJm8s6

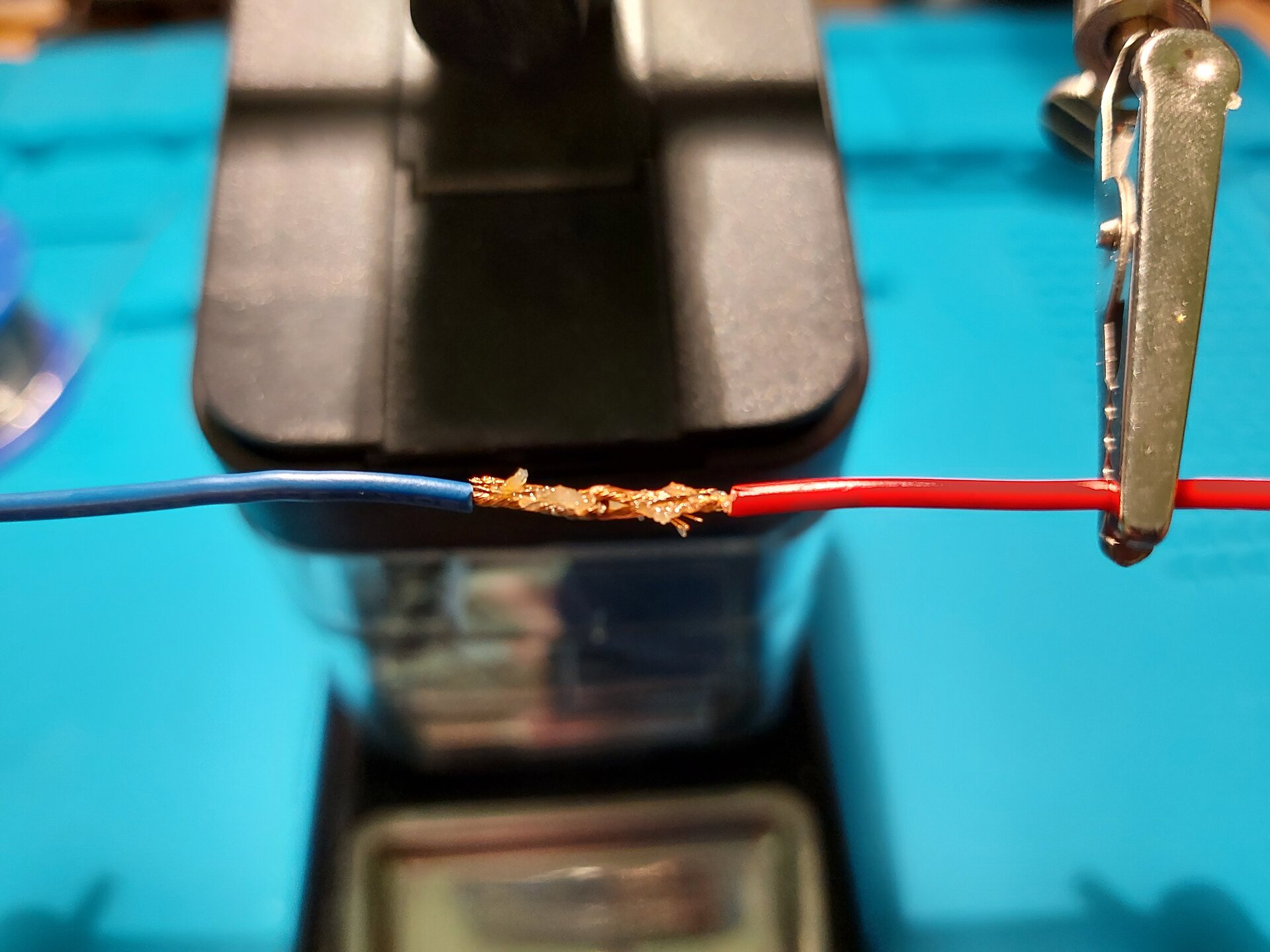

Zdjęcie przedstawia 2 przewody z usuniętą izolacją tym samym odsłaniając miedziane wnętrze, oba wygięte w haczyk założono na siebie i skręcono, następnie nałożono pastę.
R1LOEaeMzNBc4

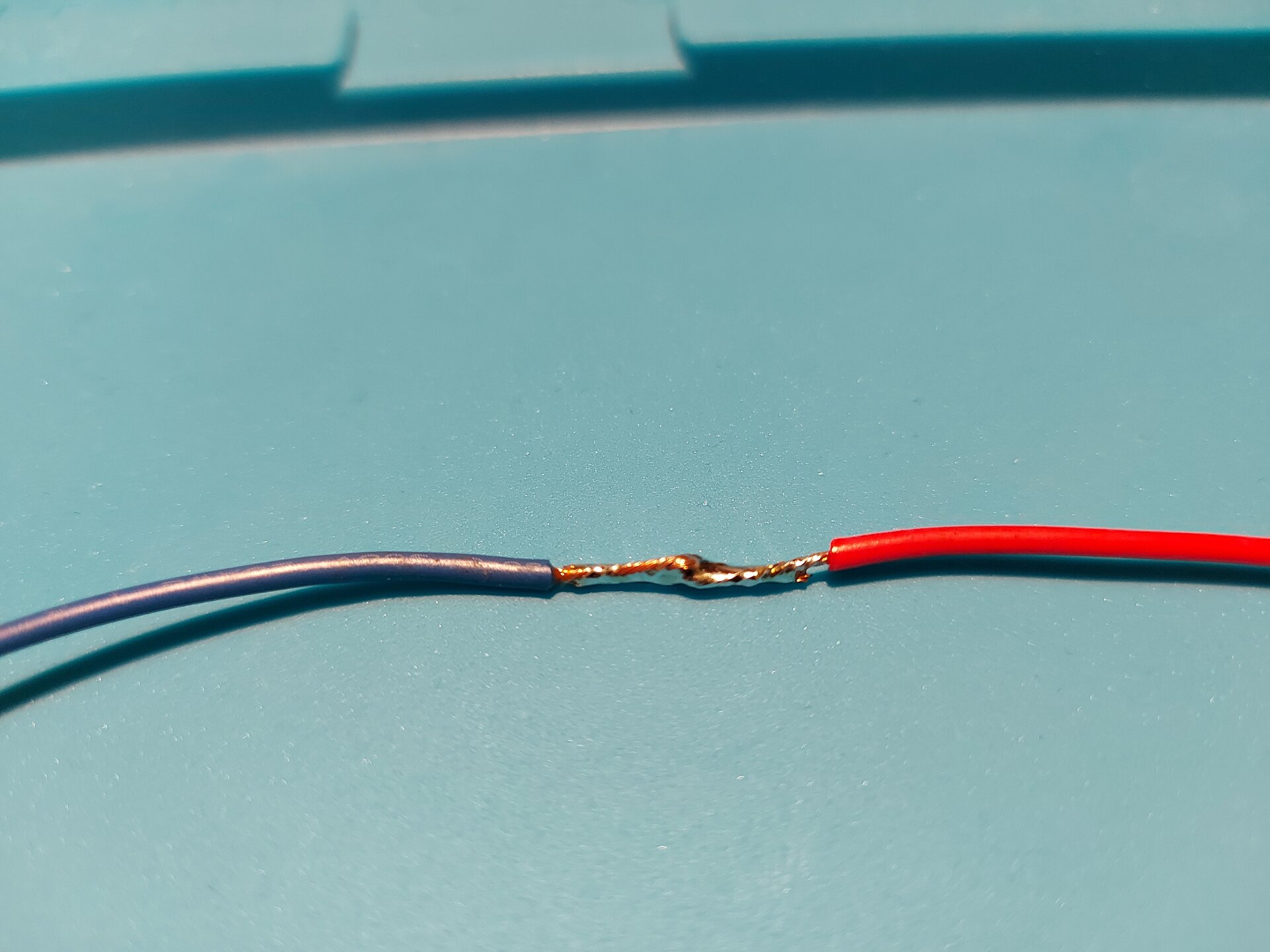

Zdjęcie przedstawia 2 przewody z usuniętą izolacją tym samym odsłaniając miedziane wnętrze, które po wygięciu w haczyki skręcono ze sobą i zlutowano.
Metoda „na skrętkę”
Metoda ta polega na skręceniu ze sobą końcówek dwóch przewodów i zlutowaniu ich ze sobą.
Skrętka 1
Ruiius15RSovg

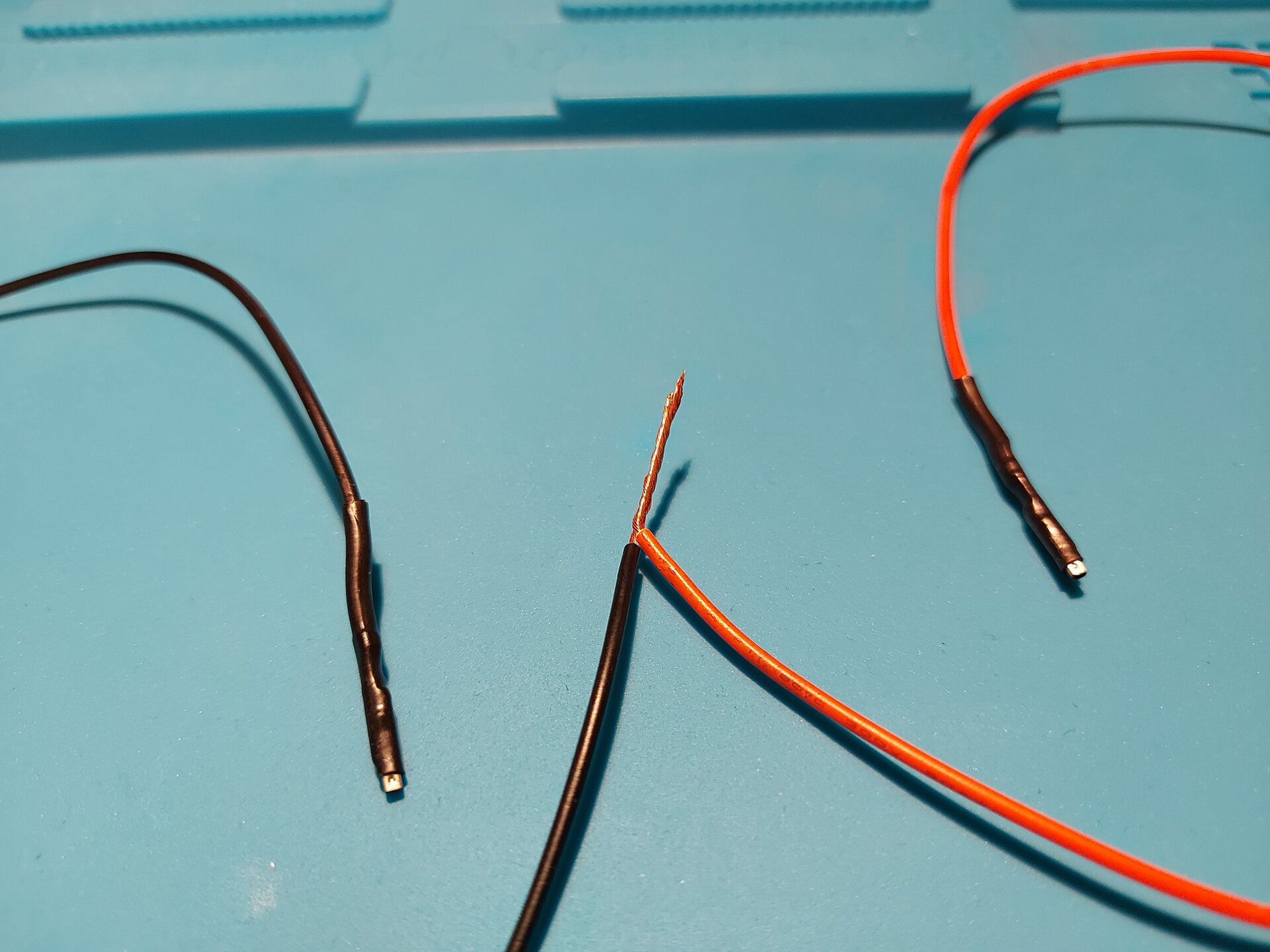

Zdjęcie przedstawia 2 przewody z usuniętą izolacją tym samym odsłaniając miedziane wnętrze, które skręcono ze sobą ustawiając miedziane zakończenia w tym samym kierunku.
R1LyGUM6Bjrfa
Zdjęcie przedstawia 2 przewody z usuniętą izolacją tym samym odsłaniając miedziane wnętrze, które skręcono ze sobą ustawiając miedziane zakończenia w tym samym kierunku. Na miedziane zakończenia nałożono pastę.
RPmxub8nO7izN

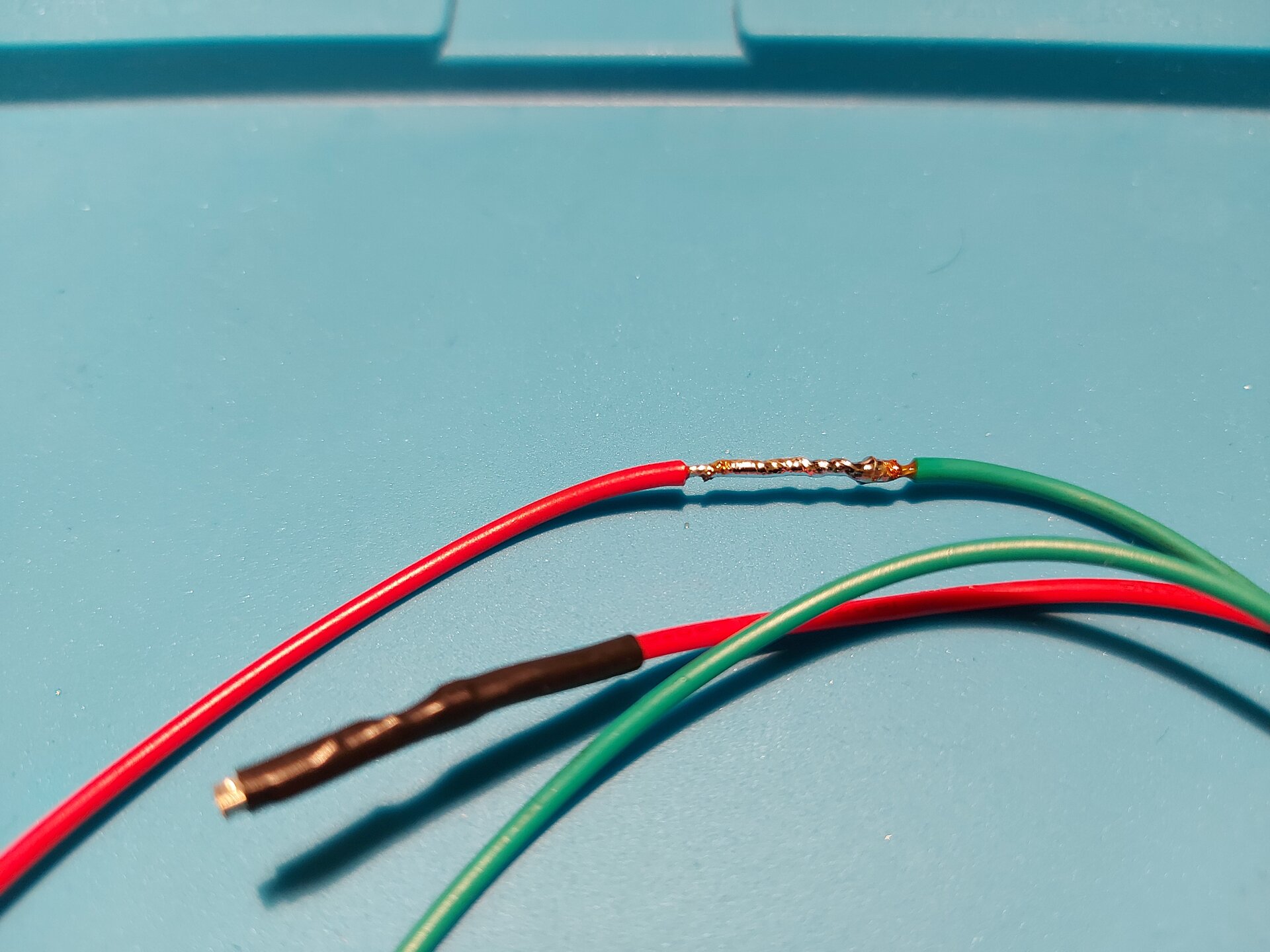

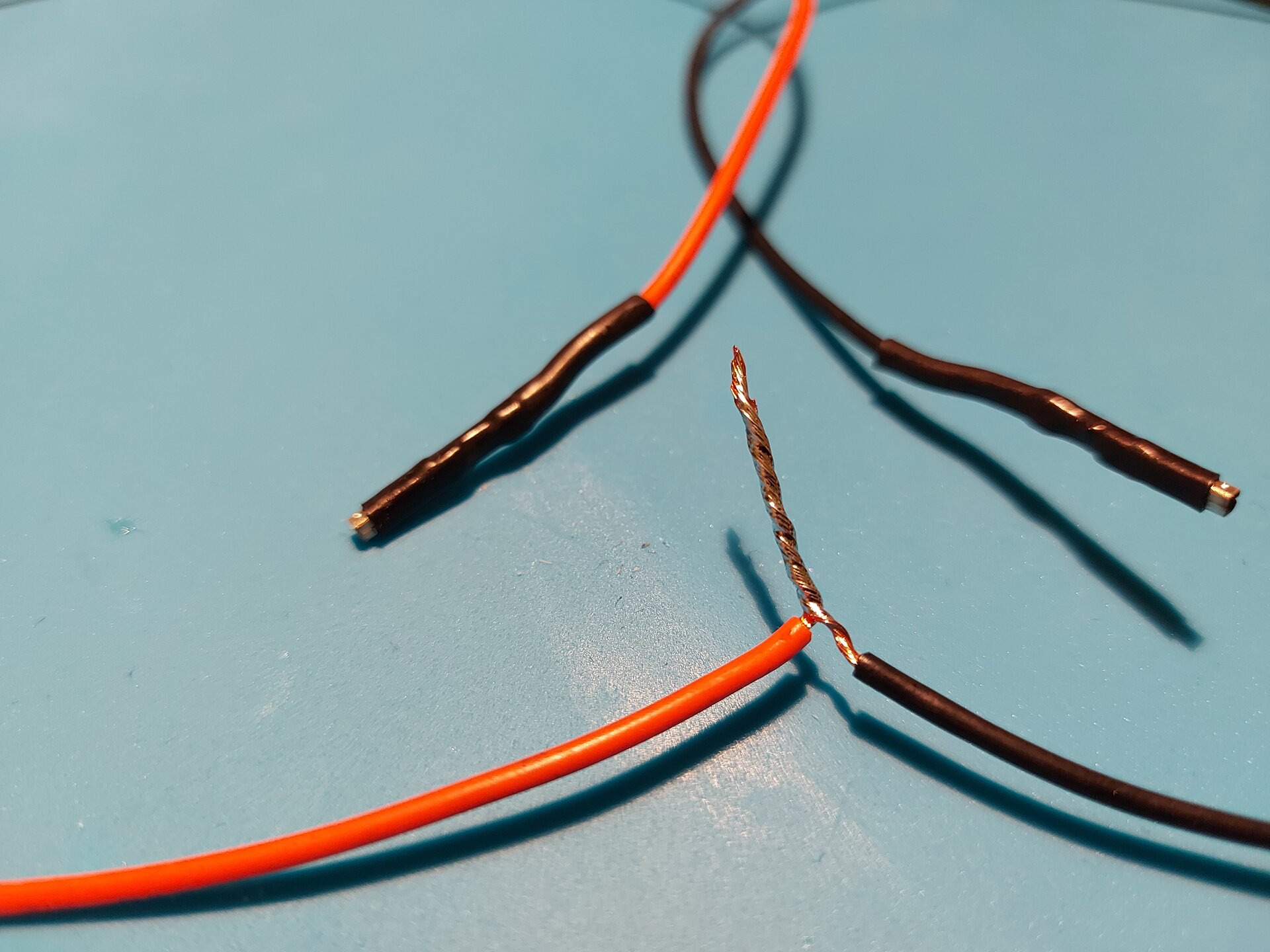

Zdjęcie przedstawia 2 przewody z usuniętą izolacją tym samym odsłaniając miedziane wnętrze, które skręcono ze sobą ustawiając miedziane zakończenia w tym samym kierunku a następnie zlutowano ze sobą.
Skrętka 2
R6QbBYUOeSHuO

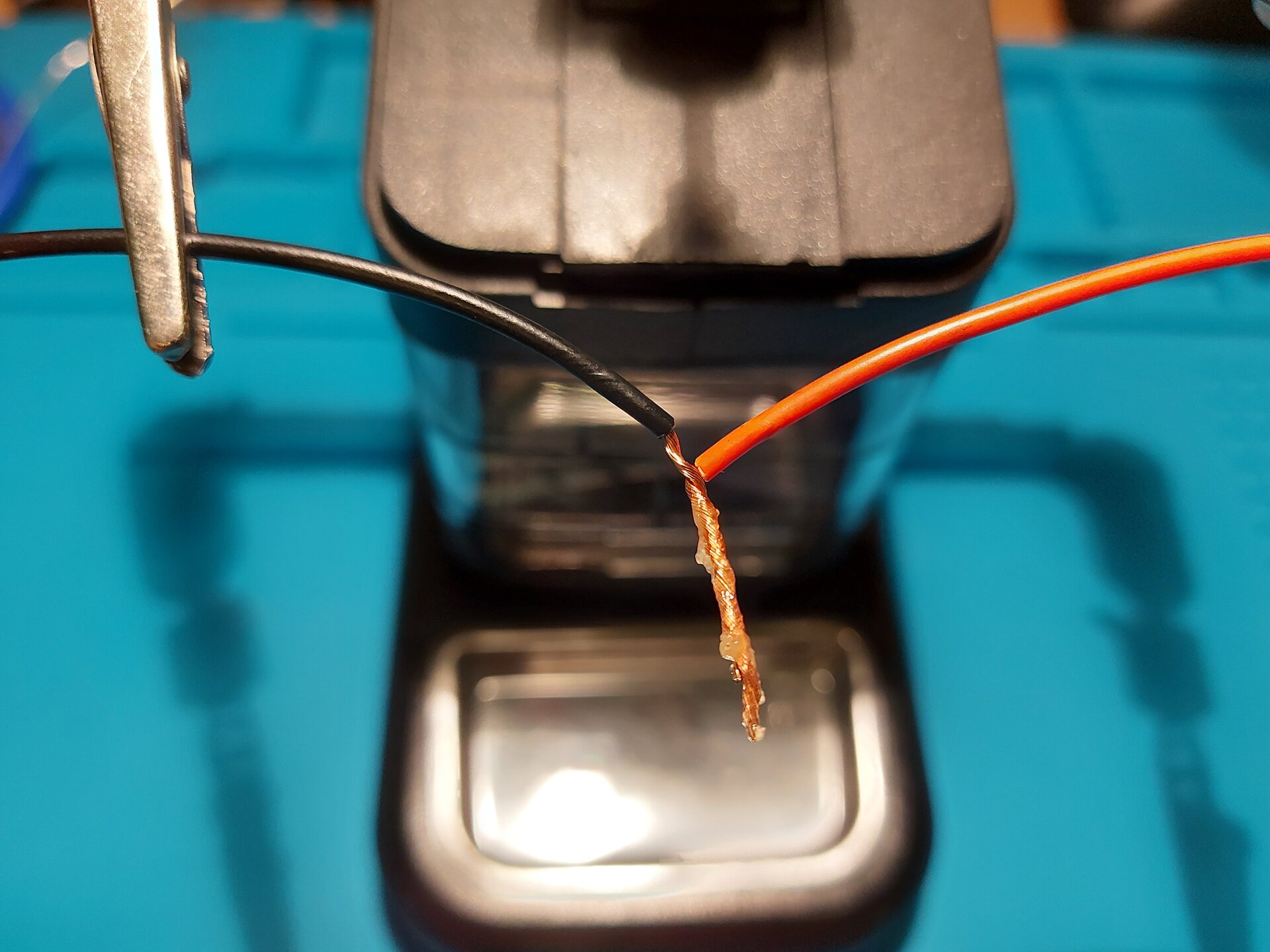

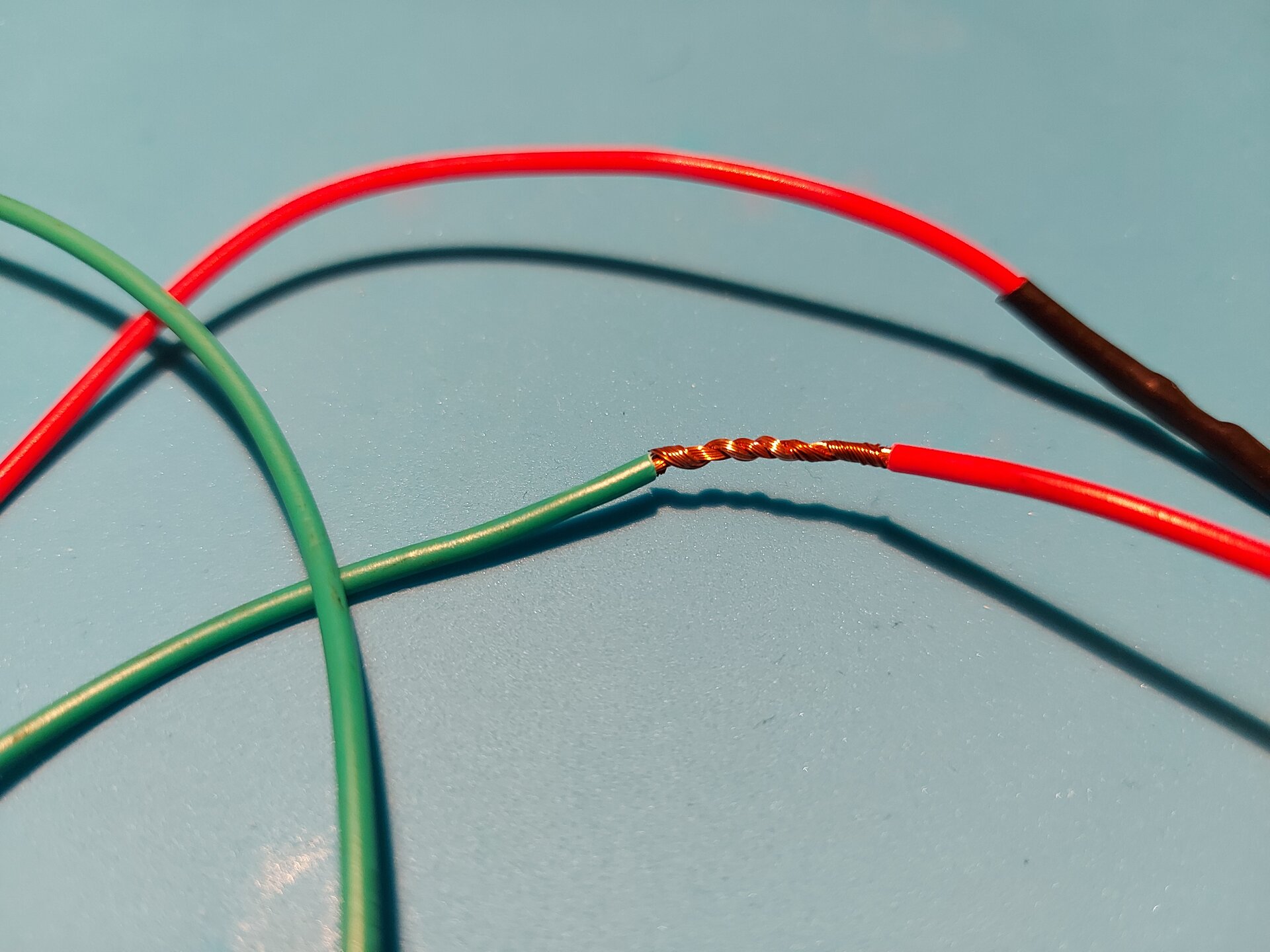

Zdjęcie przedstawia 2 przewody z usuniętą izolacją tym samym odsłaniając miedziane wnętrze, które skręcono ze sobą ustawiając miedziane zakończenia końcami przeciwnymi u podstawy następnego kabla.
RlOXSx8HpZziM
Zdjęcie przedstawia 2 przewody z usuniętą izolacją tym samym odsłaniając miedziane wnętrze, które skręcono ze sobą ustawiając miedziane zakończenia końcami przeciwnymi u podstawy następnego kabla. Nałożono na tą skrętkę pastę.

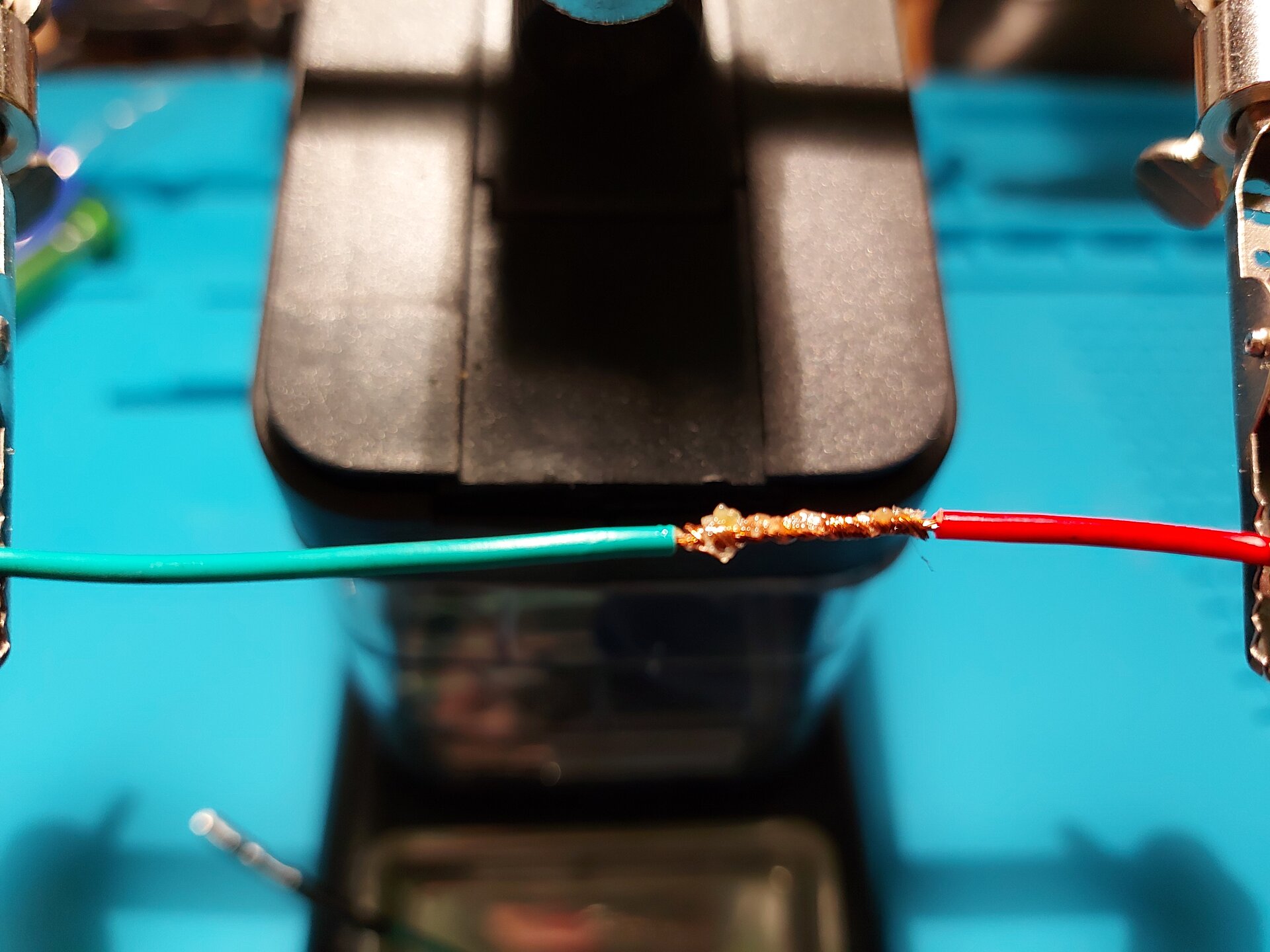

R8So1UoNgxBjw
Zdjęcie przedstawia 2 przewody z usuniętą izolacją tym samym odsłaniając miedziane wnętrze, które skręcono ze sobą ustawiając miedziane zakończenia końcami przeciwnymi u podstawy następnego kabla, a następnie zlutowano.
Przejdźmy teraz do zlutowania przykładowego zestawu (kitu). Cały proces przedstawiony jest krok po kroku w poniższym filmie.
