Hydrofor
Symulator

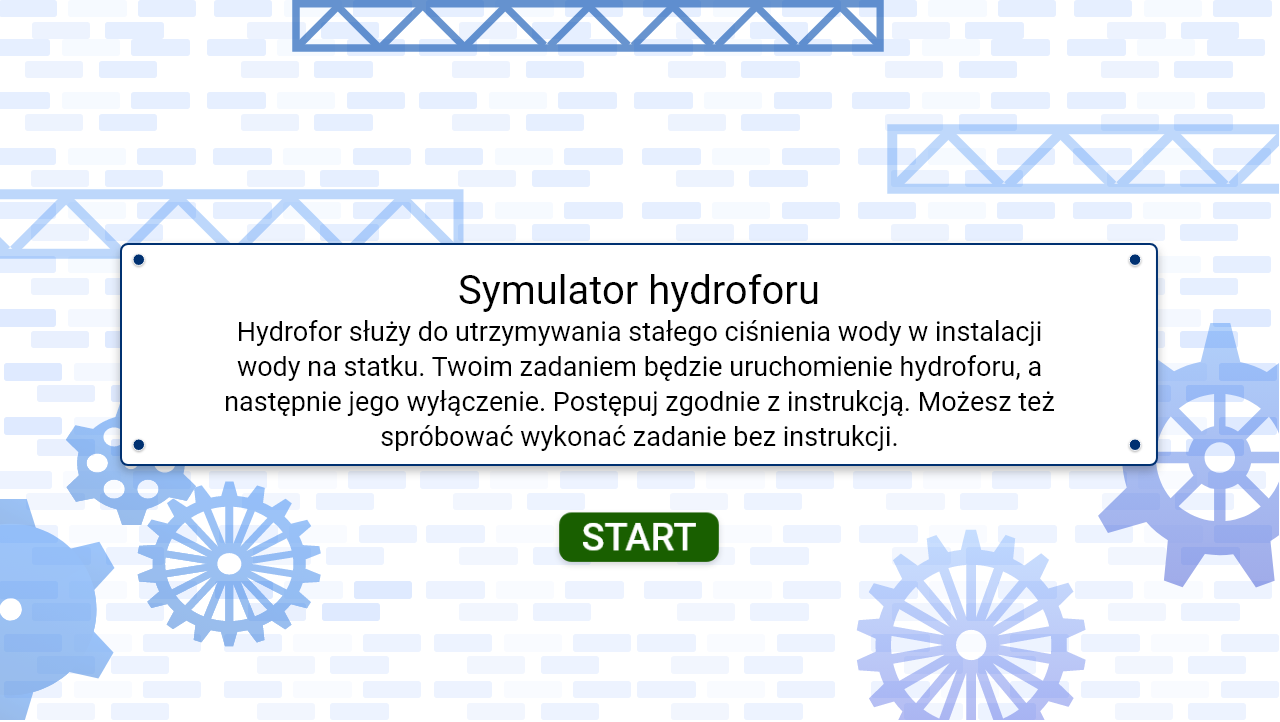

Ekran startowy symulatora hydroforu wygląda następująco:

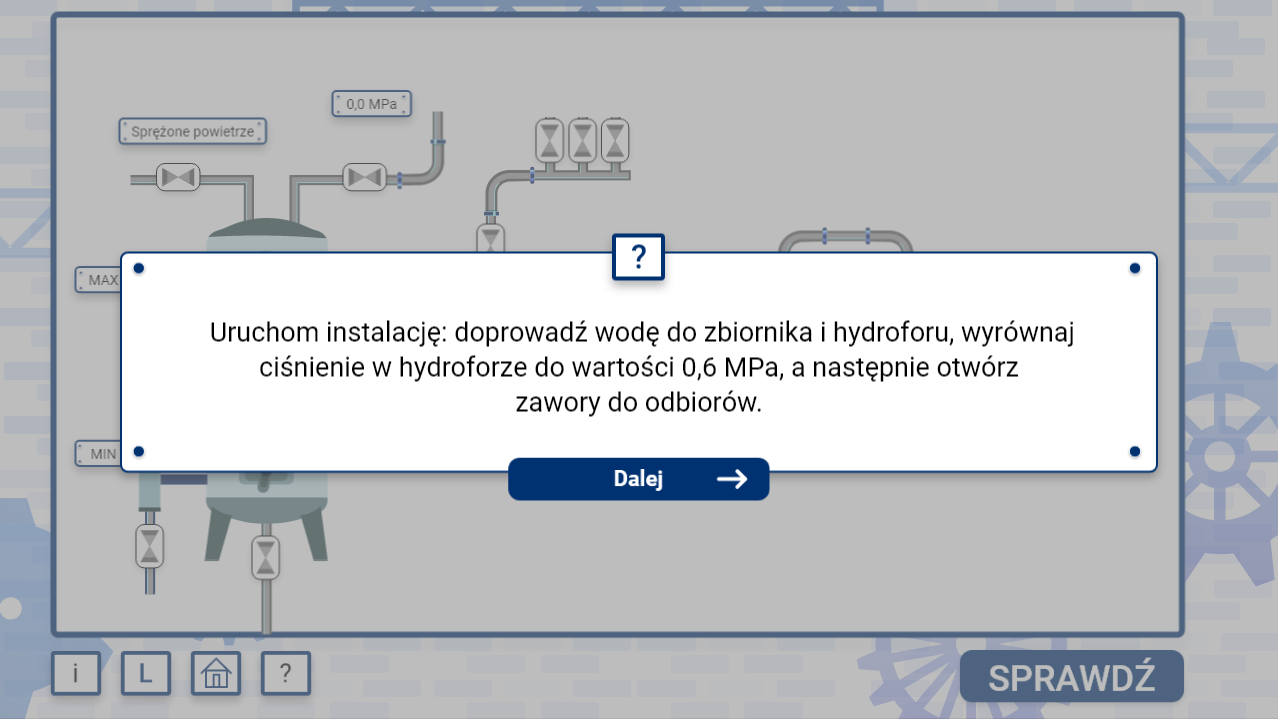

Po naciśnięciu przycisku „start” wyświetli się właściwy ekran symulatora z poleceniem. Aby wyłączyć polecenie, należy kliknąć strzałkę „dalej”.
Na ekranie symulatora widoczna jest instalacja, w której trzeba pootwierać zawory i uruchomić pompy.
Aby uruchomić pompy, najpierw należy na nie kliknąć. W górnym prawym rogu ekranu pojawi się odpowiednie okno.
Zawory otwiera się poprzez kliknięcie na nie.

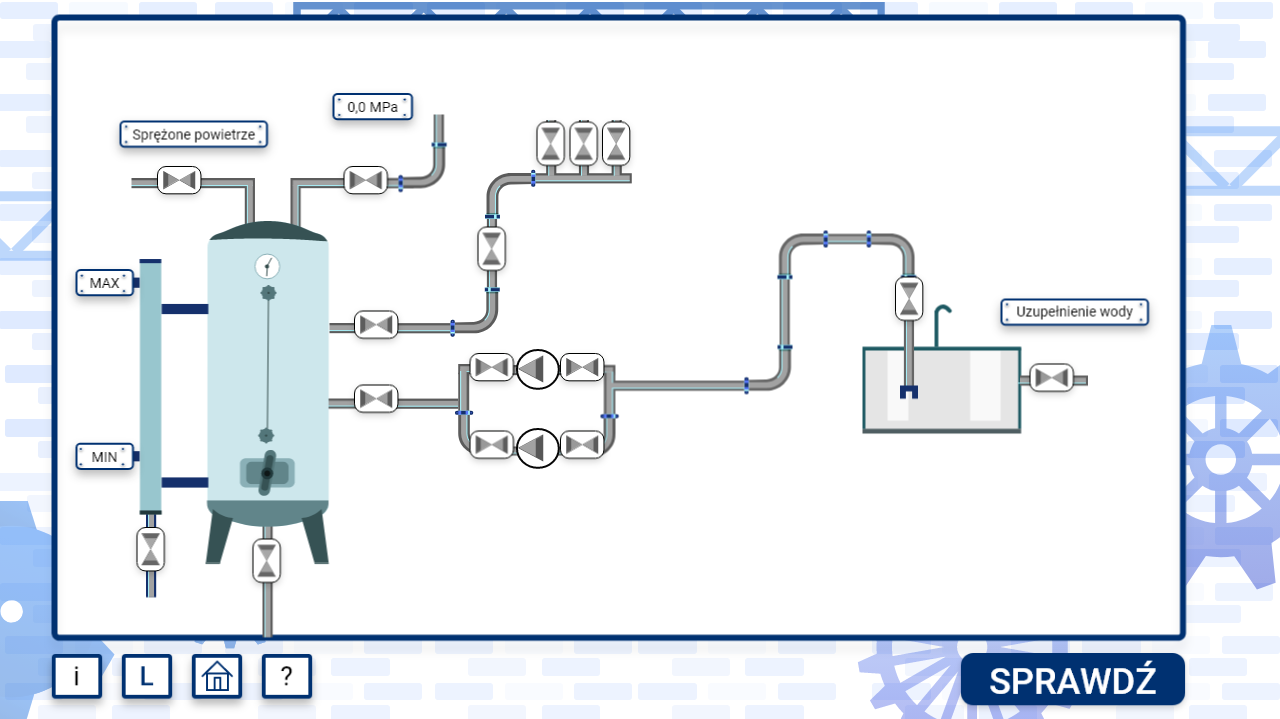

Ekran instalacji wygląda następująco:
W dolnej części symulatora widoczne są cztery kwadratowe przyciski:
przycisk „i” służy do wyświetlania instrukcji, która w punktach przedstawia, jakie kroki należy wykonać, aby pozytywnie ukończyć zadanie;
przycisk „L” wyświetla legendę, czyli przedstawia istotne oznaczenia w symulatorze;
przycisk „?” pozwala na ponowne wyświetlenie polecenia;
przycisk domku przenosi użytkownika z powrotem do ekranu startowego.
Zadaniem użytkownika jest otwarcie lub zamknięcie konkretnych zaworów i uruchomienie lub wyłączenie odpowiednich pomp, aby wykonać zadanie z polecenia.

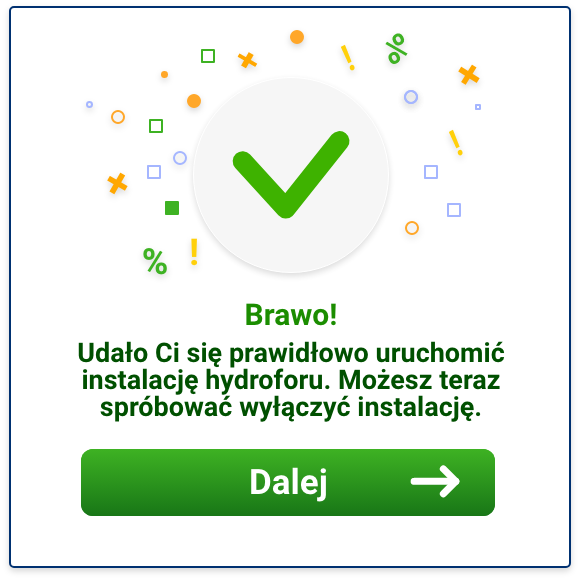

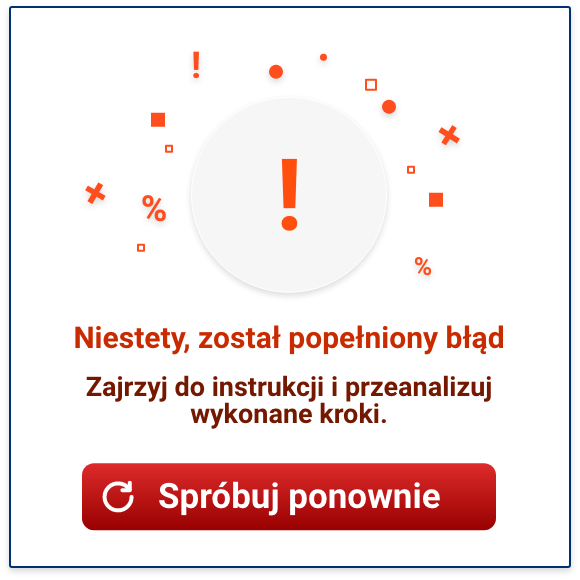

Po wykonaniu zadania należy kliknąć przycisk „sprawdź”, znajdujący się w dolnym prawym rogu. Wyświetli się wtedy komunikat z pozytywną informacją zwrotną (jeśli zadanie zostało wykonane prawidłowo) lub z negatywną informacją (jeśli zadanie było wykonane nieprawidłowo).
Zasób interaktywny dostępny pod adresem https://zpe.gov.pl/a/DzpMHbwP
Symulator pozwala na zapoznanie się z działaniem hydroforu i instalacji mu towarzyszącej. Hydrofor służy do utrzymywania stałego ciśnienia wody w instalacji wody na statku. Instalacja składa się ze zbiornika, hydroforu z wodowskazem, rur. Na drodze pomiędzy zbiornikiem a hydroforem znajdują się dwie pompy. Od hydroforu odbiegają rury do odbiorów. Hydrofor posiada jeszcze dodatkowe zawory: zawór sprężonego powietrza, manometru oraz zawór spuszczający wodę z hydroforu.
Zadaniem, które należy wykonać w symulatorze, jest uruchomienie hydroforu, a następnie jego wyłączenie.
Instrukcja uruchomienia
Otwórz zawór w celu uzupełnienia wody w zbiorniku. Poziom wody powinien sięgać powyżej połowy zbiornika.
Po uzupełnieniu wody z zbiorniku otwórz zawór do pomp wody.
Otwórz zawory na ssaniu i tłoczeniu pomp wody.
Otwórz zawór przy hydroforze.
Otwórz zawór przy manometrze.
Uruchom pompę nr 1 lub pompę nr 2.
Uzupełnij hydrofor wodą do poziomu maksimum.
Wyłącz uruchomioną wcześniej pompę.
Otwórz zawór sprężonego powietrza.
Uzupełnij hydrofor sprężonym powietrzem do wartości 0,6 MPa.
Zamknij zawór sprężonego powietrza.
Uruchom pompy na AUTO.
Otwórz zawory do odbiorów.
Otwórz odbiory wody z hydroforu.
Instrukcja wyłączenia
Wyłącz na tablicy rozdzielczej pompy 1 i 2 (STOP).
Zamknij zawory na odbiorach wody z hydroforu.
Zamknij zawory z hydroforu do odbiorów.
Zamknij zawory na linii uzupełniania wody do hydroforu.
Spuść wodę z hydroforu, otwierając zawory spustowe pod wodowskazem i pod hydroforem.
Gdy na manometrze pojawi się 0 MPa, zamknij zawory spustowe.
