Siłownia okrętowa
TWO.06. Organizacja i wykonywanie prac związanych z eksploatacją maszyn, urządzeń i instalacji okrętowych
– technik mechanik okrętowy 315105
Instalacja paliwowa jednostki pływającej zasilanej LNG
SYMULATOR

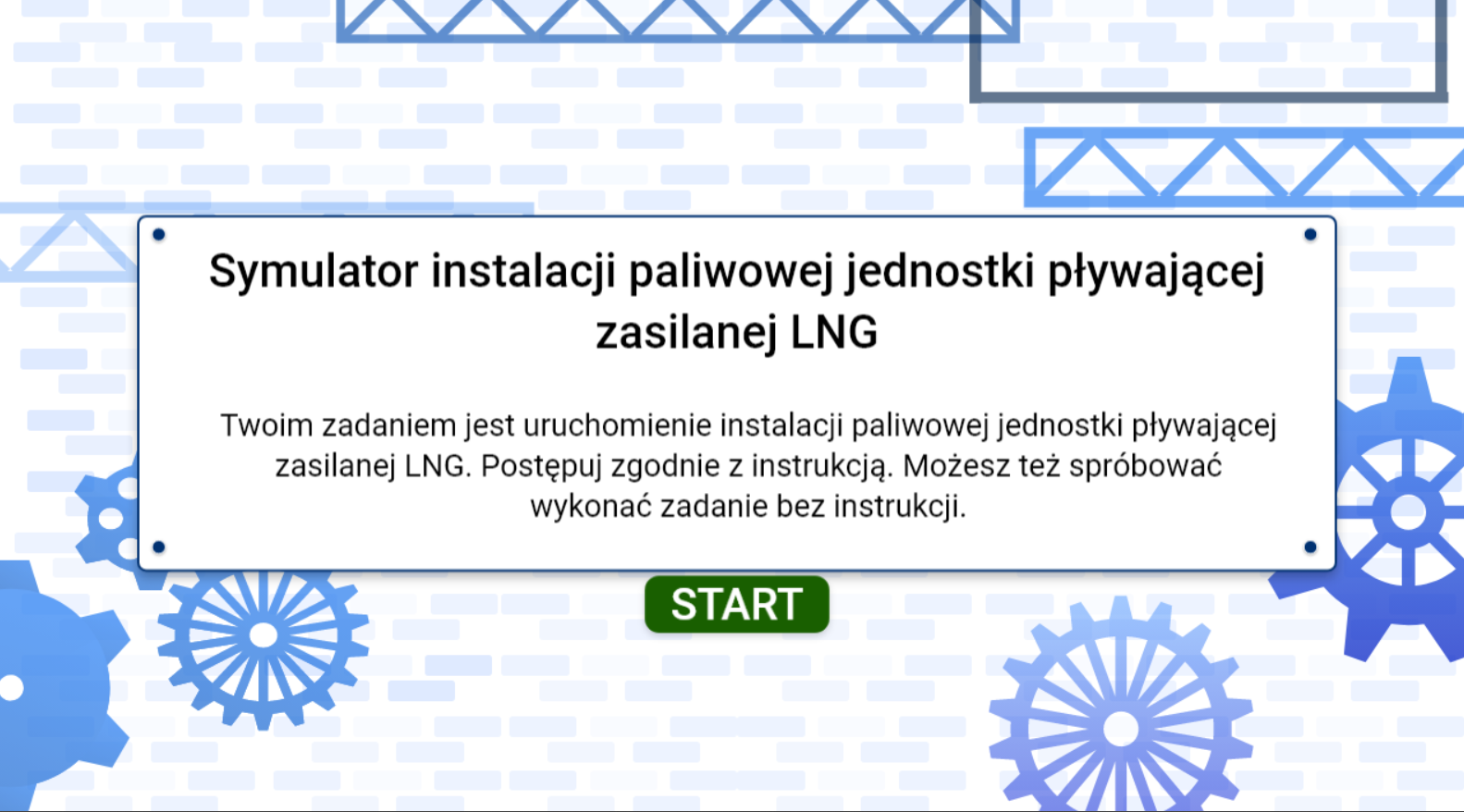

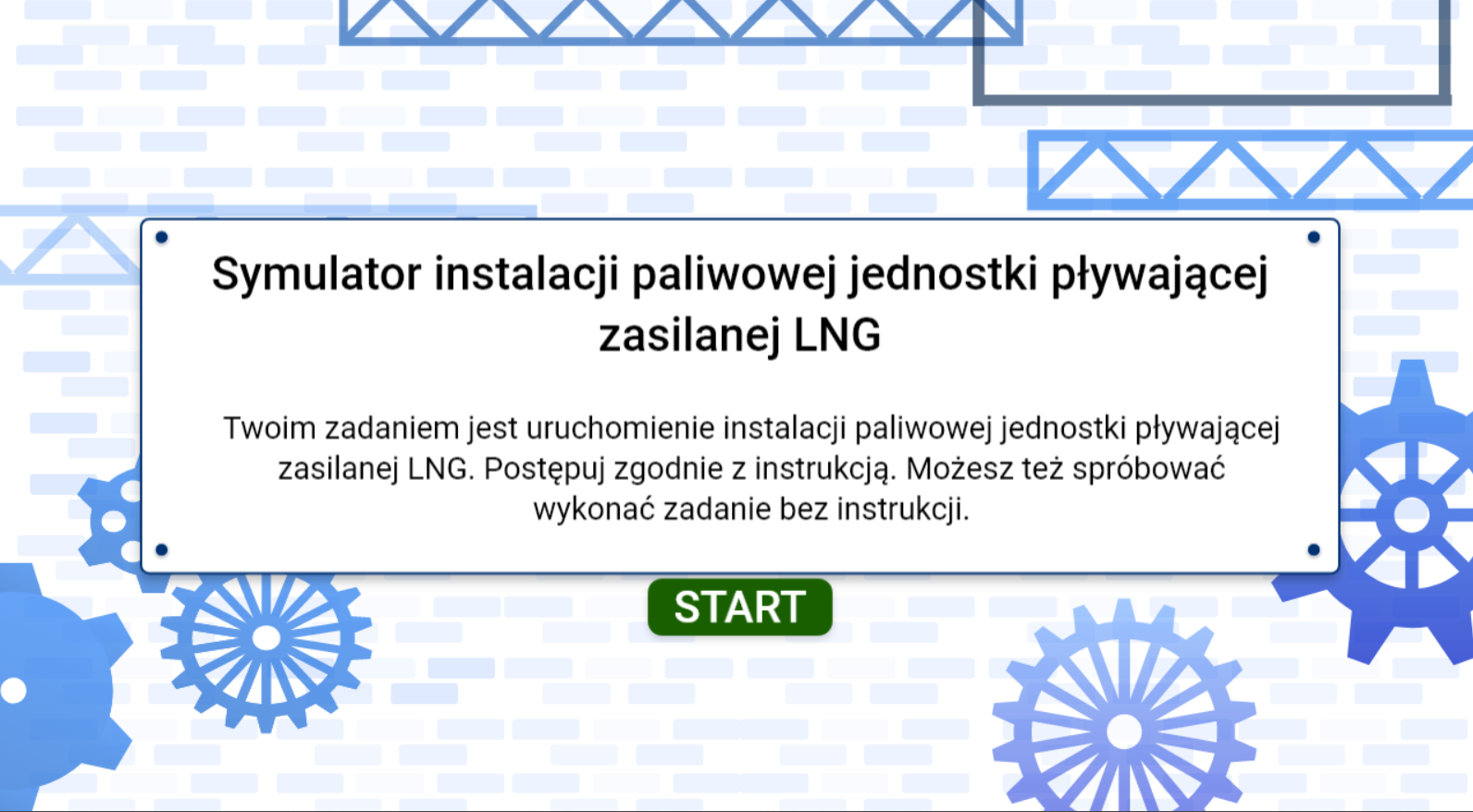

Ekran startowy symulatora wygląda następująco:

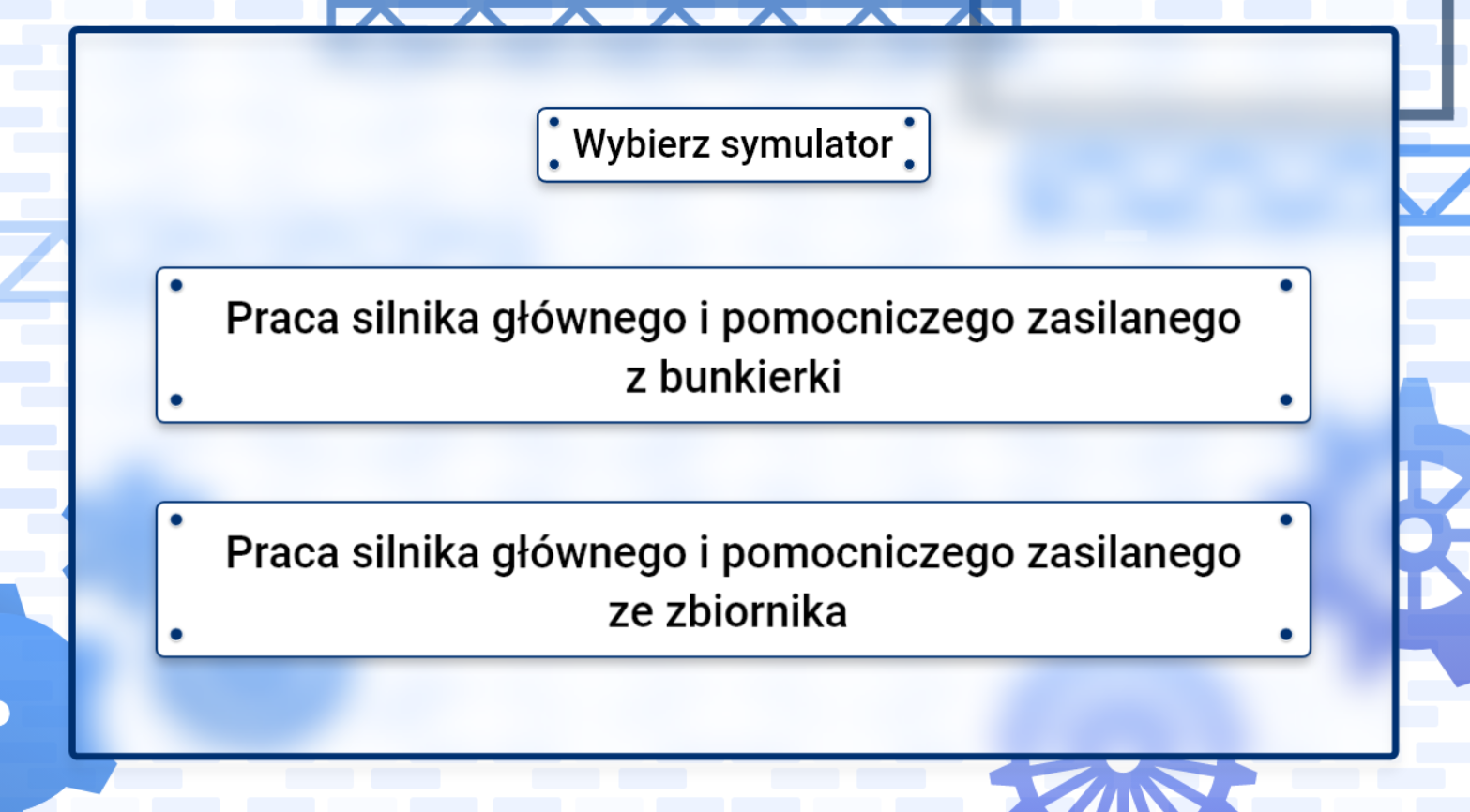

Po naciśnięciu przycisku „start” wyświetli się plansza, na której należy wybrać jedną z opcji, którą chce się przećwiczyć.

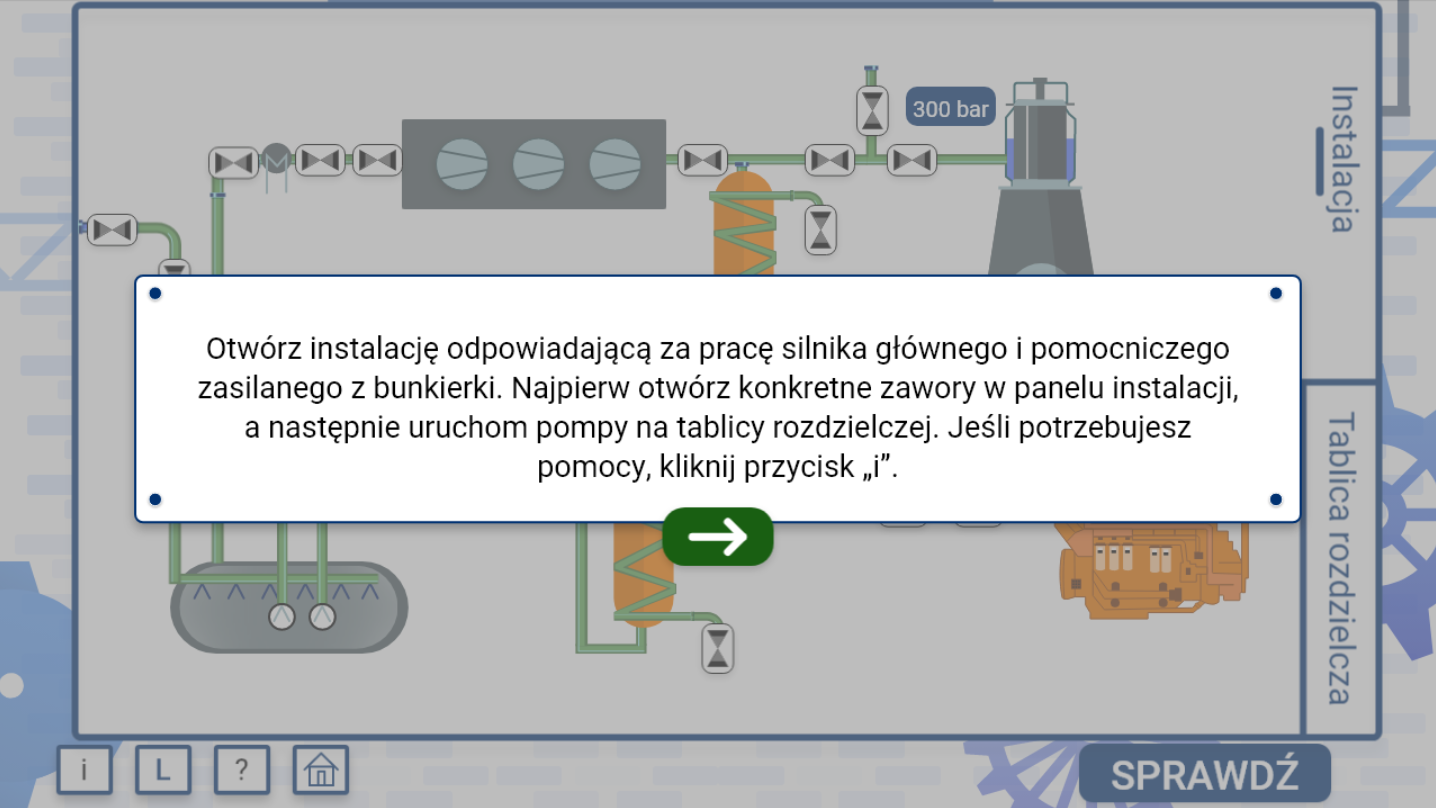

Po naciśnięciu jednej z opcji wyświetli się właściwy ekran symulatora z poleceniem. Aby wyłączyć polecenie, należy kliknąć zieloną strzałkę.

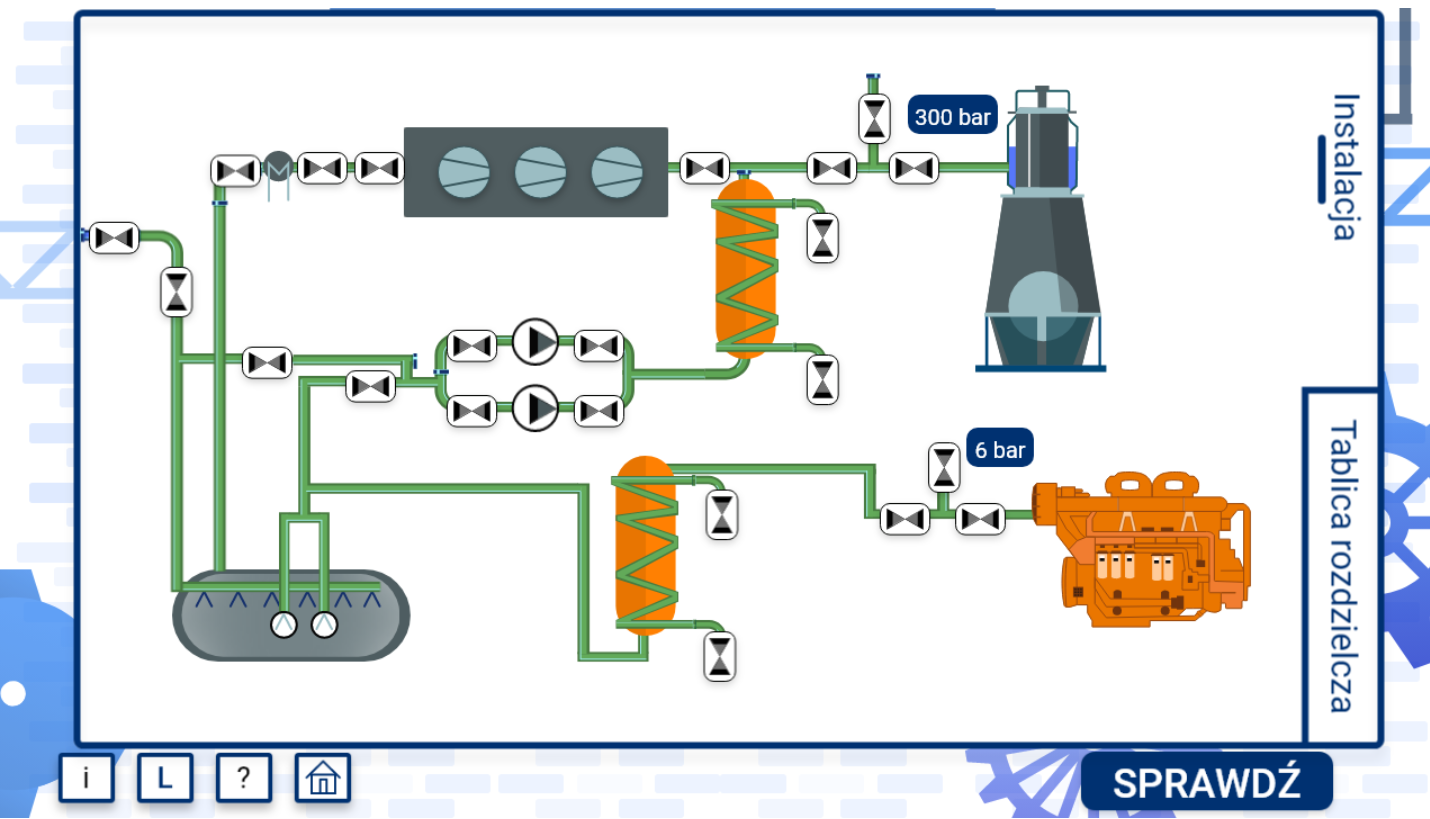

Na ekranie symulatora widoczna jest instalacja, w której trzeba pootwierać zawory i uruchomić pompy.
Zawory otwiera się na karcie „instalacja”, a pompy uruchamia na karcie „tablica rozdzielcza”. Aby przejść do danej karty, należy kliknąć na jej nazwę, widoczną w prawej części symulatora.
W dolnej części symulatora widoczne są cztery kwadratowe przyciski:
przycisk „i” służy do wyświetlania instrukcji, która w punktach przedstawia, jakie kroki należy wykonać, aby pozytywnie ukończyć zadanie;
przycisk „L” wyświetla legendę, czyli przedstawia istotne oznaczenia w symulatorze;
przycisk „?” pozwala na ponowne wyświetlenie polecenia;
przycisk domku przenosi użytkownika z powrotem do ekranu startowego.
Zadaniem użytkownika jest otwarcie konkretnych zaworów i uruchomienie odpowiednich pomp, aby wykonać zadanie z polecenia.

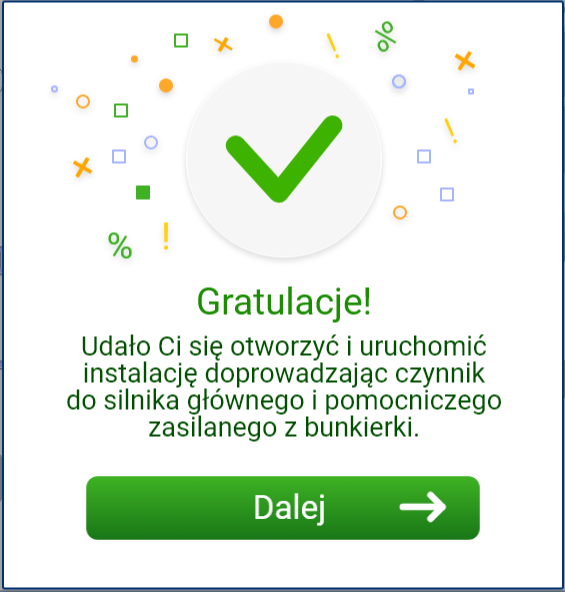

Po wykonaniu zadania należy kliknąć przycisk „sprawdź”, znajdujący się w dolnym prawym rogu. Wyświetli się wtedy komunikat z pozytywną informacją zwrotną (jeśli zadanie zostało wykonane prawidłowo) lub z negatywną informacją (jeśli zadanie było wykonane nieprawidłowo.

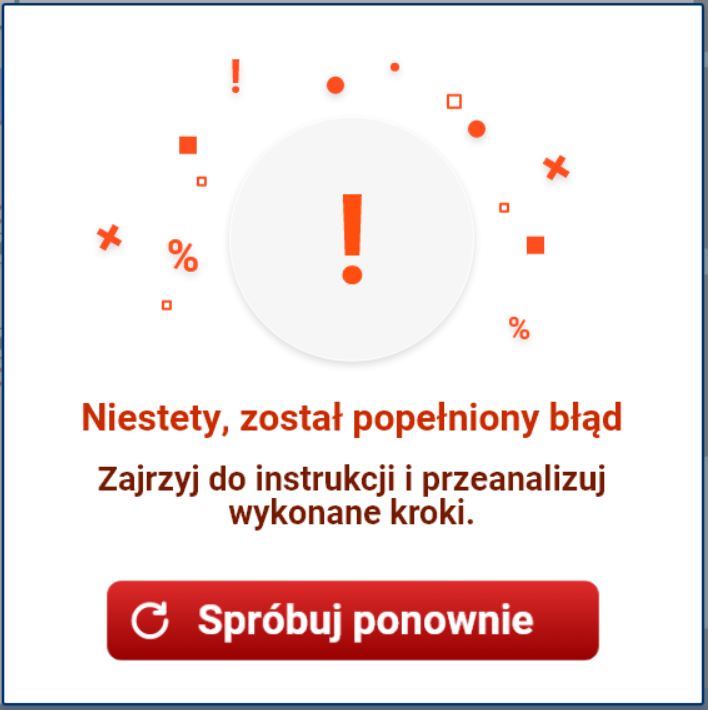

Kliknięcie przycisku „dalej” pozwala na powrót do ekranu startowego. „Spróbuj ponownie” wyświetla ekran symulatora z zaznaczonymi czerwonym krzyżykiem miejscami, w których zostały popełnione błędy.
Zasób interaktywny dostępny pod adresem https://zpe.gov.pl/a/D2BmwRfsA
Opisowa alternatywa symulatora
Symulator instalacji paliwowej jednostki pływającej zasilanej LNG pozwala na zapoznanie się z budową tego typu instalacji. Składa się ona z rur, przez które przepływa paliwo. Paliwo można dostarczać z bunkierki lub ze zbiornika. Otwiera się wtedy inne zawory w instalacji.

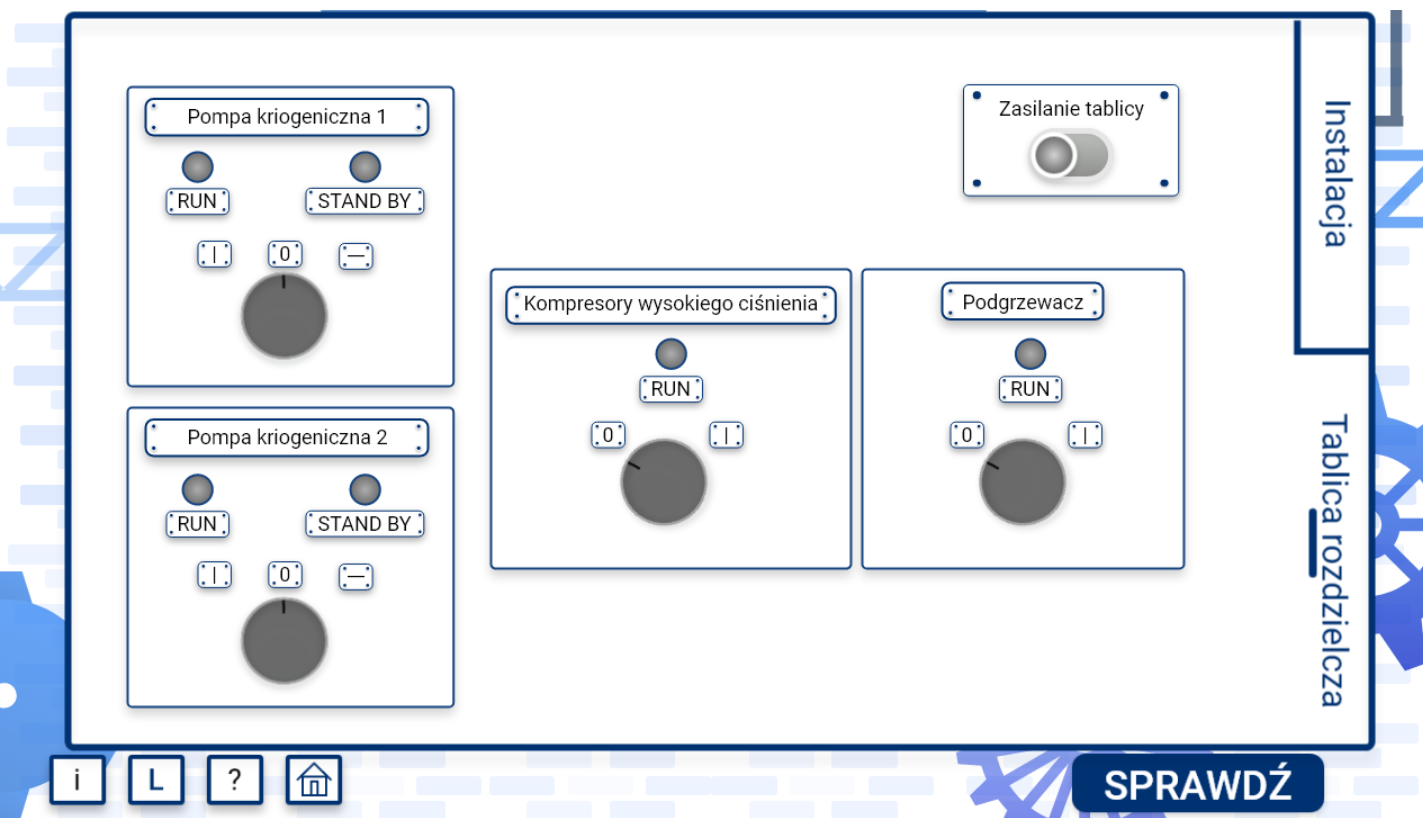

Zadaniem, które należy wykonać w symulatorze, jest uruchomienie całej instalacji poprzez otwieranie różnych zaworów i uruchamianie pomp, aby doprowadzić paliwo do silników. Pompy znajdują się na osobnej karcie o nazwie „tablica rozdzielcza”. Dla obu instalacji występują po dwie pompy. Dodatkowo w tablicy rozdzielczej znajduje się pokrętło do uruchomienia podgrzewacza oraz kompresorów wysokiego ciśnienia.
Praca silnika głównego i pomocniczego zasilanego z bunkierki
W panelu instalacji (kolejność otwierania dowolna):
otwórz zawór zasilający instalację LNG z bunkierki,
otwórz zawory do pomp kriogenicznych,
otwórz zawór ssania do pompy kriogenicznej nr 1,
otwórz zawór ssania do pompy kriogenicznej nr 2,
otwórz zawór tłoczenia do pompy kriogenicznej nr 1,
otwórz zawór tłoczenia do pompy kriogenicznej nr 2,
otwórz zawory do silnika pomocniczego,
otwórz zawory do silnika głównego,
otwórz zawory podgrzewania do parowników.
W panelu tablicy rozdzielczej:
uruchom zasilanie na tablicy rozdzielczej,
przełącznik pompy wody kriogenicznej nr 1 ustaw na RUN,
przełącznik pompy wody kriogenicznej nr 2 ustaw na STAND BY.
Praca silnika głównego i pomocniczego zasilanego ze zbiornika
W panelu instalacji (kolejność otwierania dowolna):
otwórz zawór doprowadzający do podgrzewacza,
otwórz zawór odprowadzający z podgrzewacza,
otwórz zawór doprowadzający do sprężarek wysokiego ciśnienia,
otwórz zawór odprowadzający do sprężarek wysokiego ciśnienia,
otwórz zawory do silnika głównego,
otwórz zawór do pomp kriogenicznych,
otwórz zawór ssania do pompy kriogenicznej nr 1,
otwórz zawór ssania do pompy kriogenicznej nr 2,
otwórz z awór tłoczenia do pompy kriogenicznej nr 1,
otwórz zawór tłoczenia do pompy kriogenicznej nr 2,
otwórz zawory do silnika pomocniczego,
otwórz zawory podgrzewania do parowników.
W panelu tablicy rozdzielczej:
uruchom zasilanie tablicy rozdzielczej,
przełącznik pompy kriogenicznej nr 1 ustaw na RUN,
przełącznik pompy kriogenicznej nr 2 ustaw na RUN,
przełącznik kompresorów wysokiego ciśnienia ustaw na ON,
przełącznik podgrzewacza ustaw na ON.
Istotne w symulatorze jest to, aby pompę uruchomić dopiero po doprowadzeniu do niej paliwa. W przeciwnym wypadku pojawia się komunikat alarmu, informujący, że przed uruchomieniem pomp należy zalać je wodą.
Po poprawnym wyklikaniu powyższych punktów otrzymuje się komunikat o właściwym uruchomieniu instalacji paliwowej jednostki pływającej zasilanej LNG.
