Grafika interaktywna przedstawia projekt Systemu Sygnalizacji Napadu i Włamania dla parterowego obiektu handlowo‑usługowego – salonu sprzedaży. Budynek składa się z kilku pomieszczeń: pokoju socjalnego, biura, magazynu oraz dużej sali sprzedaży. Dłuższa ściana zewnętrzna budynku ma dwadzieścia metrów, krótsza ściana 10 metrów. Na górze po lewej stronie znajduje się pokój socjalny, jest to pokój przechodni, o wymiarach pięć na sześć metrów. Obok, po prawej stronie, znajduje się biuro wielkości pokoju socjalnego. Pod biurem widoczne jest małe pomieszczenie, opisane jako magazyn. Największą przestrzeń zajmuje magazyn, którego powierzchnia łącznie z powierzchnią magazynu ma wymiary 10 na 14 metrów. Obok znajduje się spis elementów instalacji wraz z numerami i znacznikami, pod którymi kryje się treść na temat danego elementu. Elementy oznaczone są również na planie.
Szczegółowe informacje na temat obiektu, znajdują się nad grafiką interaktywną.

Projekt Systemu Sygnalizacji Napadu i Włamania dla parterowego obiektu handlowo‑usługowego – salonu sprzedaży, wykonany zgodnie z normą PN‑E-08390‑1: 1996, PN‑EN 50130‑4: 2002. Budynek od strony północnej przylega do ruchliwej ulicy z ciągiem pieszym. Ściana zachodnia, na której znajdują się wejście oraz duża witryna typu antywłamaniowego z szybą atestowaną P3, sąsiaduje z parkingiem dla klientów. Pozostałe dwie ściany obiektu przylegają do sąsiednich budynków. Natężenie ruchu w bezpośrednim sąsiedztwie jest duże, a ulica i parking są w nocy oświetlone.

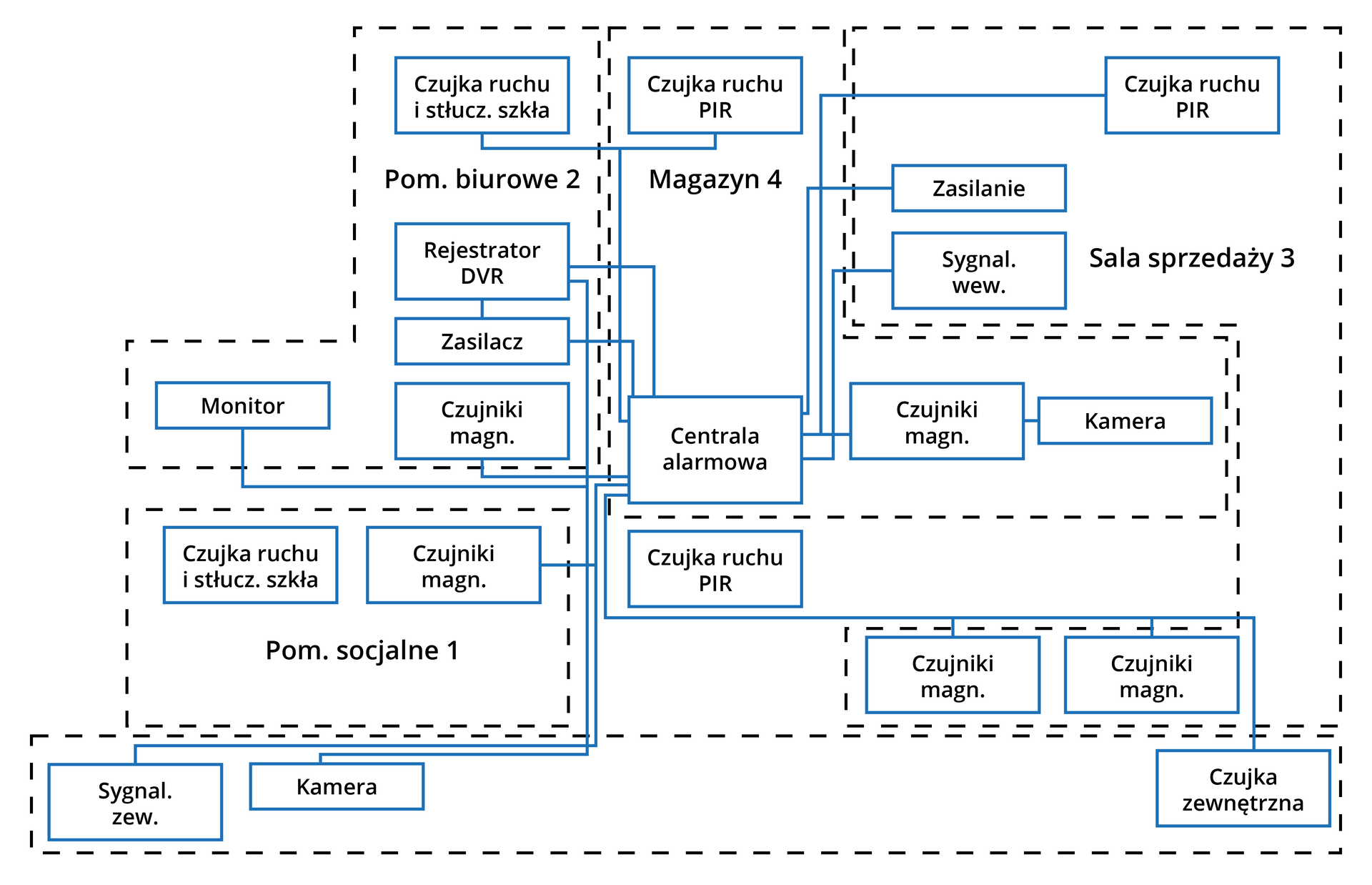

Niżej znajduje się grafika przedstawiająca schemat blokowy systemu.
Opis grafiki: W punkcie centralnym schematu znajduje się centrala alarmowa. Budynek składa się z pomieszczeń: socjalnego, biurowego, magazynowego oraz sali sprzedaży. W każdym z pomieszczeń znajdują się rozpisane elementy systemu. Wszystkie elementy systemu połączone są z centralą alarmową. W pomieszczeniu socjalnym znajdują się czujka ruchu i stłuczonego szkła oraz czujniki magnetyczne. W pomieszczeniu biurowym znajdują się: czujka ruchu i stłuczonego szkła, czujniki magnetyczne, monitor oraz rejestrator DVR i zasilacz, które połączone są ze sobą linią. W magazynie znajduje się czujka ruchu PIR, która połączona jest także z czujką ruchu i stłuczonego szkła, znajdującą się w pomieszczeniu biurowym. W sali sprzedaży znajdują się czujki ruchu PIR, zasilanie, sygnał wewnętrzny, kamera oraz czujniki magnetyczne, połączone z kamerą oraz czujniki magnetyczne połączone ze sobą oraz czujką zewnętrzną umiejscowioną na ścianie zewnętrznej budynku. Na ścianie zewnętrznej, na wysokości pomieszczenia socjalnego znajduje się sygnał zewnętrzny oraz kamera. Obydwa elementy również połączone są z centralą alarmową.

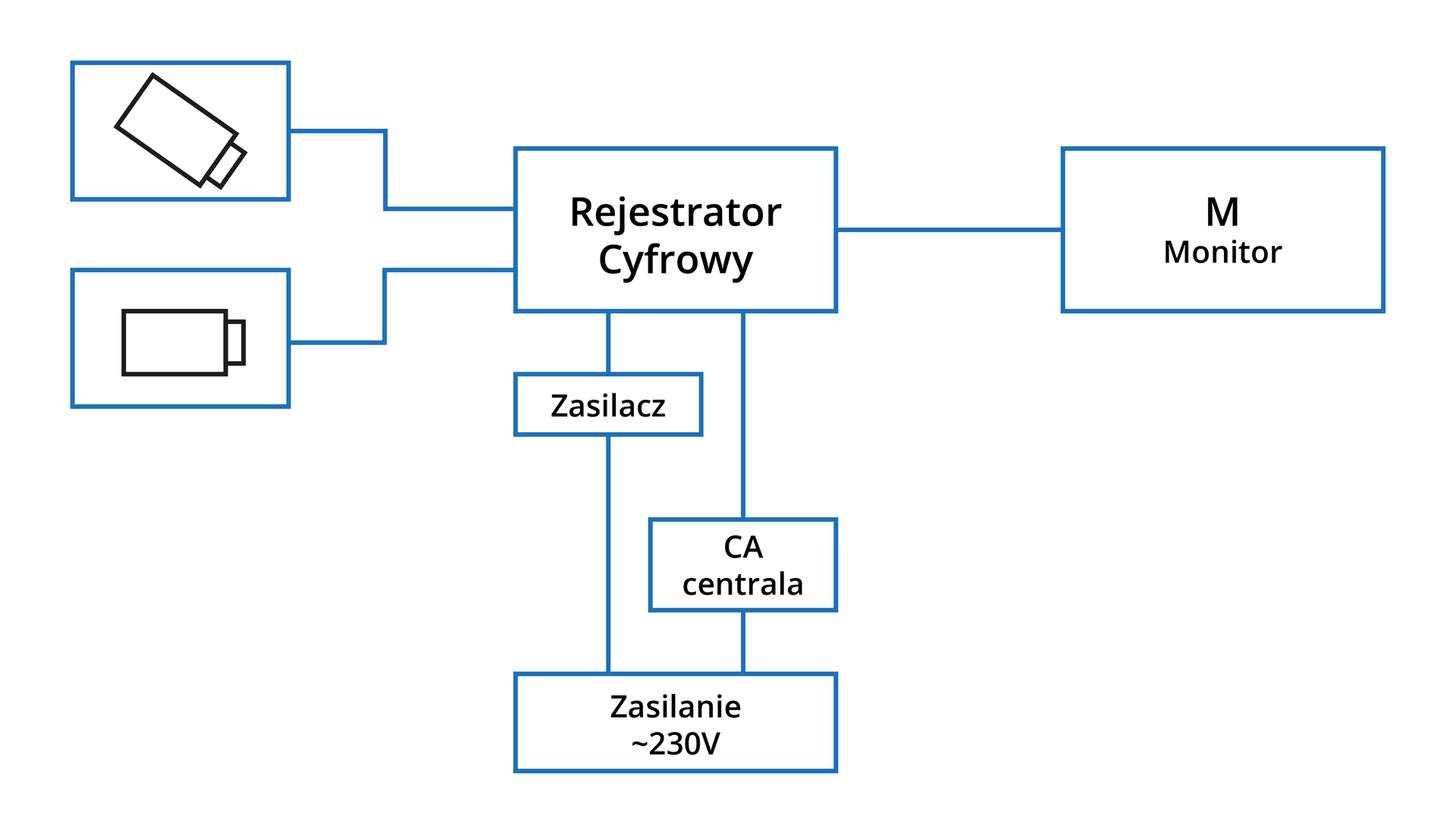

System CCTV uzupełnia system sygnalizacji oraz alarmu włamania i napadu. Obejmuje salę sprzedaży i teren zewnętrzny z uwzględnieniem wejścia do obiektu. W skład systemu wchodzą:

1. monitor 21,5 cala,

2. kamera typu bullet zewnętrzna,

3. kamera wewnętrzna kopułkowa,

4. rejestrator,

5. zasilacz 12 woltów na 4,5 Ampera.

Obraz z kamer przekazywany jest do pomieszczenia biurowego z ograniczonym dostępem (system kontroli dostępu z wykorzystaniem czujników biometrycznych). Obraz z kamer pozwala wykrywać potencjalne zagrożenia i rejestrować wszystkie zdarzenia na monitorowanym obszarze przy użyciu rejestratora cyfrowego. Poniżej znajduje się ilustracja przedstawiająca schemat blokowy systemu CCTV. Opis ilustracji: W centralnym punkcie schematu znajduje się rejestrator cyfrowy. Po lewej stronie schematu widoczne są dwa rodzaje kamer. Kamery połączone są z rejestratorem cyfrowym. Po prawej stronie widoczny jest monitor eM. Monitor także połączony jest z rejestratorem cyfrowym. U dołu schematu znajduje sie zasilanie w przybliżeniu 230 woltów. Zasilanie połączone jest z zasilaczem oraz CA centralą. Centrala oraz zasilacz połączone są z rejestratorem cyfrowym.

Znacznik pierwszy: Kamery
Na schemacie oznaczone zostały dwa typu kamer. Kamera kopułkowa znajduje się na zewnętrznej ścianie budynku, u góry, na wysokości pokoju socjalnego. Kamera typu bullet umiejscowiona została na dole wewnątrz budynku w rogu sali sprzedaży.
Znacznik o numerze 1 kryje pasek odtwarzania z nagraniem o treści tożsamej z poniższym tekstem:
Kamera kopułkowa DS‑2CD1323G0E‑I
Specyfikacja techniczna:
przetwornik: 1- 2,7 cala dwa em pe Progressive Scan Ce em o es
rozdzielczość: tysiąc dziewięćset dwadzieścia na tysiąc osiemdziesiąt (dwa megapiksele) przy dwudziestu pięciu - trzydziestu klatkach na sekundę
interfejs: eternet 10 bejs te / 100 bejs te ix peoe osiemset dwa kropka trzy af kompresja: H.265 plus H.265 H.264 plus H.264 oraz em jot peg.
czułość: 0,01 lux przy F dwa kropka zero (AGC ON), 0 lux (IR LED ON)
obiektyw: 2,8 mm przy F dwa kropka zero
oświetlacz:

 - diody Smart IR LED EXIR 2.0 (zasięg 30 m)

• AWB, AGC, BLC, 3D DNR, DWDR, ROI

• mechaniczny filtr podczerwieni ICR
  obsługa: ONVIF, ISAPI

prędkość i rozdzielczość przetwarzania:

• 25 30 klatek na sekundę dla tysiąc dziewięćset dwadzieścia na tysiąc osiemdziesiąt (tysiąc osiemdziesiąt p)

• 25 30 klatek na sekundę dla tysiąc dwieście osiemdziesiąt na siedemset dwadzieścia (siedemset dwadzieścia p)
  bitrejt: 32 kilo bity na sekundę ~ osiem mega bitów na sekundę

pogląd obrazu:

• programy: iVMS‑4200, Hik‑Central

• przeglądarki internetowe: IE, Firefox, Chrome, Safari

• aplikacje na Android lub iOS: Hik‑Connect, Hik‑ProConnect
  obudowa: klasa szczelności (IP67)
  zasilanie: 12 woltów DC lub PeoE 802.3af

Kamera typu bullet DS‑2CD1023G0E‑I 2,8 mm, IP dwa megapiksela

Specyfikacja techniczna

przetwornik: 1 - 2,7 dwa em pe Progressive Scan Ce em o es
rozdzielczość: tysiąc dziewięćset dwadzieścia na tysiąc osiemdziesiąt (dwa megapiksele) przy dwudziestu pięciu - trzydziestu klatkach na sekundę interfejs: eternet 10 bejs te / 100 bejs te ix poe osiemset dwa kropka trzy af
kompresja: H.265 plus / H.265/ H.264 plus / H.264/ MJPEG
czułość: 0,01 lux przy F dwa kropka zero (AGC ON), 0 lux (IR LED ON)
obiektyw: 2,8 mm przy F dwa kropka zero
oświetlacz: diody Smart IR LED EXIR 2.0 (zasięg 30m) AWB, AGC, BLC, 3D DNR, DWDR, ROI mechaniczny filtr podczerwieni ICR
obsługa: ONVIF, ISAPI
obudowa: klasa szczelności (IP67)
prędkość i rozdzielczość przetwarzania:
- 25 30 klatek na sekundę dla tysiąc dziewięćset dwadzieścia na tysiąc osiemdziesiąt (tysiąc osiemdziesiąt p)
- 25 30 klatek na sekundę dla tysiąc dwieście osiemdziesiąt na siedemset dwadzieścia (siedemset dwadzieścia p)
bitrejt: 32 kilo bity na sekundę ~ osiem mega bitów na sekundę
pogląd obrazu:
- programy: iVMS‑4200, Hik‑Central
- przeglądarki internetowe: IE, Firefox, Chrome, Safari
- aplikacje na Android lub iOS: Hik‑Connect, Hik‑ProConnect
- zasilanie: 12 woltów DC lub PeoE 802.3af

Zasilanie napięciem stałym 12 woltów DC jest bezpieczne i wygodne, ale warto pamiętać, że nie sprawdzi się przy większych odległościach, na których może dojść do spadków napięcia zakłócających przetwarzanie obrazu, a nawet załączenia urządzenia. Warto zastosować wówczas zasilacze o regulowanym napięciu 12–14 woltów lub stabilizatory napięcia.

W tekst zostały wplecione dwie ilustracje. Pierwsza grafika prezentuje kamerę kopułkową.
Opis ilustracji: Ilustracja przedstawia kamerę z obudową mocowaną do sufitu. Kamera ma kopułkowy kształt. Składa się z klosza oraz systemu wizyjnego kamery.
Druga grafika prezentuje kamerę typu bulet.
Opis ilustracji: Ilustracja przedstawia kamerę z mocowaniem do ściany. Kamera ma kształ prostopadłościanu. Na podstawie prostopadłościana najdalszej mocnowaniu znajduje się system wizyjny kamery. Kamera typu bullet jest większa i mniej dyskretna od kamery kopułkowej.

2. Czujniki magnetyczne
Czujka magnetyczna B‑1T Czujki magnetyczne ulokowane są przy każdych drzwiach oraz oknach w budynku.
Znacznik o numerze dwa kryje pasek odtwarzania z nagraniem o treści tożsamej z poniższym tekstem: Czujka magnetyczna B‑1T pozwalająca na detekcję otwarcia drzwi i okien, przeznaczona do montażu powierzchniowego. Złożona z dwóch elementów, z których jeden zawiera magnes, a drugi kontaktron. Rozwarcie styku uruchamia alarm.

Specyfikacja techniczna
Maksymalne napięcie przełączalne kontaktronu 100 woltów
Maksymalny prąd przełączalny 500 miliamperów
Zakres temperatur pracy od dziesięciu do pięćdziesięciu pięciu stopni celsjusza
Masa 18 gramów
Maksymalna wilgotność 93 procent plus minus trzy procent
Odległość zamknięcia styków kontaktronu 25 mm Odległość otwarcia styków kontaktronu 30 mm
Wymiary obudowy magnesu pięć przecinek pięć na jedenaście przecinek jeden na trzynaście przecinek sześć mm
Klasa środowiskowa według EN50130‑5 II
Typ czujki (poza polem magnetycznym)
Wymiary obudowy kontaktronu sześćdziesiąt pięć przecinek pięć na jedenaście przecinek jeden na trzynaście przecinek sześć mm

Na górze tekstu znajduje się ilustracja.
Opis ilustracji: Ilustracja przedstawia czujkę magnetyczną. Jest to urządzenie o kształcie prostopadłościanu. Na jednej z jego ścian znajuje się napis: Saftel B‑1. Z jednej z mniejszych ścian poprowadzone są przewody. Obok widoczna jest obudowa o kształcie prostopadłościanu. Do jednej z jej ścian przytwierdzony jest, prostopadle, element, z dwoma otworami, do których za pomocą śrub, przytwierdza się czujkę do wybranej płaszczyzny.

3. Manipulator MK Manipulator, na schemacie, umoiejscowiony został na ścianie wewnętrznej magazynu, obok drzwi wejściowych do budynku.
Znacznik o numerze trzy kryje pasek odtwarzania z nagraniem o treści tożsamej z poniższym tekstem:
Manipulator z ekranem dotykowym INT Te es i wu pozwala sterować systemem alarmowym bezpośrednio i zdalnie, np. przy pomocy komputera lub telefonu.

Specyfikacja techniczna
współpraca z centralami Integra, Integra Plus i systemem automatyki domowej KNX pojemnościowy, szklany ekran dotykowy o przekątnej siedem cali
graficzny, intuicyjny interfejs obsługi z możliwością indywidualnego personalizowania dla każdego użytkownika
możliwość podglądu obrazu z kamer aj pi (MJPG po HTTP oraz w v1.04: MPEG‑4, H.264 po RTSP)
szeroki wachlarz dedykowanych łydżetów o różnych funkcjach, m.in. łydżet pogodowy,
możliwość zapisywania konfiguracji interfejsu użytkownika bezpośrednio z programu TSI Builder do manipulatora przez sieć Ethernet
wbudowany czytnik kart pamięci microSD, microSDHC klasa środowiskowa według EN50130‑5: II
temperatura pracy od minus dziesięć stopni celsjusza do plus pięćdziesięciu pięciu stopni celsjusza
maksymalna wilgotność 93 procent plus minus trzy procent
napięcie zasilania: 12 woltów DC plus minus piętnaście procent
pobór prądu: 500 miliamperów (w stanie gotowości), 620 miliamperów (maksymalnie)
wymiary obudowy: sto dziewięćdziesiąt sześć na sto dwadzieścia dziewięć na dwadzieścia dwa milimetry
waga: 430 gramów

Na górze tekstu znajduje się ilustracja.
Opis ilustracji: Ilustracja przedstawie manipulator. Jest to panel z dużym ekranem. Na ekranie wyświetlona jest data, godzina oraz kilka ikonek. Pierwsza przedstawia domek i czerwoną kłódkę, druga domek oraz otwartą kłódkę zieloną, trzecia okno, a obok żarówkę; czwarta: kartkę papieru z narysowaną małą literą i, kolejna przedstawia trzy małe ikonki w okręgu - są to: znaczek plus na czerwonym tle, piktogram ognia oraz niebieski prostokąt z gwiazdą w środku, ostatnia ikona na wyświetlaczu przedstawia klucz francuski. Pod wyświetlaczem widnieje nazwa firmy: Satel.

4. Sygnalizator zewnętrzny
Na schemacie sygnalizator znajduje się na zewnętrznej ścianie budynku u góry schematu, niedaleko zewnętrznej kamery.
Zewnętrzny sygnalizator optyczno‑akustyczny SPL dwa tysiące dziesięć
Znacznik o numerze cztery kryje pasek odtwarzania z nagraniem o treści tożsamej z poniższym tekstem:
Zewnętrzny sygnalizator optyczno‑akustyczny SPL dwa tysiące dziesięć reaguje miganiem diod i sygnałem dźwiękowym generowanym przez przetwornik piezoelektryczny. Obudowa z wysokoudarowego poliwęglanu jest odporna na uszkodzenia mechaniczne. Urządzenie wymaga montażu na płaskim podłożu w możliwie niedostępnym miejscu.

Specyfikacja techniczna

Klasa środowiskowa III
Wymiary obudowy dwieście dziewięćdziesiąt osiem na sto dziewięćdziesiąt siedem na dziewięćdziesiąt milimetrów
Zakres temperatur pracy od minus trzydziestu pięciu do plus pięćdziesięciu pięciu stopni celsjusza
Znamionowe napięcie zasilania plus minus piętnaście procent 12 woltów DC
Średni pobór prądu w czasie sygnalizacji akustycznej 35 miliamperów
Średni pobór prądu w czasie sygnalizacji optycznej 250 miliamperów
Masa 1220 gramów
Natenżenie dźwięku 120 dB

Na górze znajduje się ilustarcja.
Opis ilustracji: Grafika przedstawia sygnalizator optyczno‑akustyczny. Urządzenie ma kształt prostopadłościanu o zaokrąglonych krawędziach. Na dole ściany frontowej znajduje się czerwony element, w którym znajduje się dioda.

5. Czujniki ruchu
Czujniki ruchu na schemacie znajdują się:

• w lewym dolnym rogu, na zewnętrznej ścianie budynku, blisko rogu, niedaleko drzwi do budynku,

• w prawym dolnym rogu na wewnętrznej ścianie w sali sprzedaży,

• w prawym dolnym rogu pomieszczenia socjalnego, niedaleko drzwi,

• u góry sali sprzedaży niedaleko drzwi po drugiej stronie ściany od czujnika w pokoju socjalnym,

• w prawym dolnym rogu biura,

• u góry w magazynie niedaleko drzwi po drugiej stronie ściany od czujnika w biurze.

Znacznik o numerze pięć kryje pasek odtwarzania z nagraniem o treści tożsamej z poniższym tekstem:
Czujka ruchu PIR wyposażona w detektor podczerwieni, z soczewką szerokokątną (WD) o obszarze detekcji 20 na 24 metry, kąt detekcji dziewięćdziesiąt stopni. Czujka przeznaczona do zastosowania we wnętrzach, na wysokości 2,4 metra. Optymalne miejsce montażu to takie, gdzie ruch intruza może wystąpić prostopadle do toru detekcji czujki, tj. naprzeciw okna, drzwi.

Specyfikacja techniczna
metoda detekcji: PIR
cyfrowy algorytm detekcji ruchu
zasięg detekcji: 15 na 20 m
kąt widzenia: 90 stopni
regulacja czułości

• cyfrowa kompensacja temperatury

• wbudowane rezystory parametryczne (2EOL)

• ochrona sabotażowa przed otwarciem obudowy

• wybór koloru świecenia wskaźnika LED

• możliwość wymiany soczewki
  wykrywalna prędkość ruchu: zero przecinek trzy ~ trzy metry na sekundę
  zalecana wysokość montażu: do 2,4 m
  zasilanie: DC 12 woltów
  wymiary: sześćdziesiąt dwa na sto trzydzieści siedem na czterdzieści dwa milimetry czyli szerokość, długość, głębokość
  temperatura pracy: od minus dziesięciu stopni celsjusza do pięćdziesięciu pięciu stopni celsjusza
  zgodność z EN pięćdziesiąt sto trzydzieści jeden Grade 2

Na górze znajduje się ilustracja.
Opis ilustracji: Grafika przedstawia czujkę ruchu PIR. Urządzenie ma obły, owalny kształt. Na ścianie frontowej widoczny jest niebieski poziomy pasek dzielący przyrząd na pół. Pod poziomym paskiem znajduje się dioda.

6. Centrala alarmowa CA
Na schemacie, centrala alermowa znajduje się w wydzielonym boksie w magazynie.

Znacznik o numerze sześć kryje pasek odtwarzania z nagraniem o treści tożsamej z poniższym tekstem:

Centrala alarmowa INTEGRA 32

Specyfikacja techniczna
wejścia przewodowe programowalne: 8
maksymalna liczba wejść programowalnych: 32
wyjścia przewodowe programowalne: 8
maksymalna liczba wyjść programowalnych: 32
wyjścia zasilające: 3
magi‑strale komunikacyjne: 1 plus 1
mani‑pulatory: 4
ekspandery: 32
partycje: 4
strefy: 16
numery telefonów do powiadamiania: 8
komunikaty głosowe: 16
komunikaty tekstowe: 32
użytkownicy plus administratorzy: 64 plus 4
tajmery: 28
pamięć zdarzeń: 439
obciążalność wyjść programowalnych wysokoprądowych: 2 ampery
obciążalność wyjść programowalnych niskoprądowych: 50 miliamperów
obciążalność wyjścia plus KPD pięć dziesiątych Ampera
obciążalność wyjścia plus e iks (plus e iks 1 i plus e iks 2) pięć dziesiątych Ampera obciążalność wyjścia ałks pięć dziesiątych Ampera
stopień zabezpieczenia według EN pięćdziesiąt sto trzydzieści jeden: Grade 2
klasa środowiskowa według EN pięćdziesiąt sto trzydzieści jeden myślnik pięć: II
temperatura pracy od minus dziesięciu stopni celsjusza do plus pięćdziesięciu pięciu stopni celsjusza
maksymalna wilgotność: 93 procent plus minus trzy procent
napięcie zasilania: 18 woltów AC plus minus piętnaście procent, 50–60 herców
zalecany transformator 40 woltoamperów (brak w zestawie)
pobór prądu: 127 miliamperów (w stanie gotowości), 234 miliamperów (maksymalnie)
napięcie zgłoszenia awarii akumulatora: 11 woltów plus minus dziesięć procent
napięcie odcięcia akumulatora: 10,5 wolta plus minus dziesięć procent
prąd ładowania akumulatora: 400‑800 miliamperów
wydajność prądowa zasilacza: 1,2 Ampera
napięcie wyjściowe zasilacza: od dziesięć i pół do czternastu woltów DC
wymiary płytki elektroniki: 173 na 106 mm
waga: 211 g

Na górze znajduje się ilustracja.
Opis ilustracji: Grafika przedstawia centralę alarmową CA. Jest to urządzenie złożone z panelu, na którym znajduje się wiele wejść oraz kilka wyjść.

7. Rejestrator DVR
Rejestrator, na schemacie, znajduje się na lewej ścianie biura przylegającej do pokoju socjalnego, u góry, niedaleko drzwi wejściowych do pomieszczenia.

Znacznik o numerze siedem kryje pasek odtwarzania z nagraniem o treści tożsamej z poniższym tekstem:
Rejestrator NVR 4‑kanałowy hade‑emi 4‑poee

Specyfikacja techniczna
Model: NVR‑4CH‑4POEe
Obsługa kamer aj pi innych producentów
Możliwość podłączenia do 4 kamer aj pi, rozdzielczość do ośmiu mega pikseli Kompresja wideo H.265 plus
Podgląd na żywo, zapis i odtwarzanie materiałów z kamer
1 interfejs SATA do nagrywania i tworzenia kopii zapasowych
1 karta sieciowa 10/100 mega bitów na sekundę o automatycznym doborze prędkości
Jednoczesne wyjście hade‑emi/VGA
Wbudowany switch PoEe 4 porty
Zasilanie 48 woltów DC
Pobór mocy 10 Watów lub więcej
Temperatura pracy od minus dziesięciu do plus pięćdziesięciu pięciu stopni celsjusza
Wilgotność od dziesięciu do dziewięćdziesięciu procent
Wymiary: dwieście na dwieście pięć na czterdzieści osiem milimetrów
Waga jeden kilogram lub więcej

Na górze znajduje się ilustracja.
Opis ilustracji: Grafika przedstawia rejestrator DVR w dwóch ujęciach: z przodu oraz z tyłu. Urządzenie ma kształt prostopadłościanu. Na frontowej ścianie znajdują się w poziomym rzędzie trzy diody. Na tylniej ścianie urządzenia znajdują się cztery wejścia POE, wejście LAN. Otwory opisane: Audio in oraz Audio ałt, wejście HDMI, wejście VGA, dwa wejście USB oraz otwór opisany jako 48 woltów. 8. Monitor
Monitor na schemacie znajduje się na dole, w biurze, na ścianie przedzielającej biuro od sali sprzedaży.
Znacznik o numerze osiem kryje pasek odtwarzania z nagraniem o treści tożsamej z poniższym tekstem:
Uniwersalny monitor 21,5 cala o rozdzielczości tysiąc dziewięćset dwadzieścia na tysiąc osiemdziesiąt hadee pozwala na podgląd obrazu z kamer.

9. Zasilanie

Zasilacz znajduje się w magazynie, w boksie wydzielonym w magazynie, niedaleko centrali alarmowej.

Znacznik o numerze dziewięć kryje pasek odtwarzania z nagraniem o treści tożsamej z poniższym tekstem:
Zasilacz APS‑30 umieszczony jest w wytrzymałej metalowej obudowie natynkowej OMI‑2 ze zintegrowanym transformatorem.

Specyfikacja techniczna:

Klasa środowiskowa jeden
Napięcie zasilania transformatora 230 woltów AC
Napięcie wyjściowe plus minus piętnaście procent - 12 woltów DC
Obciążalność wyjść typu OC 50 miliamperów
Typ akumulatora 12 woltów 17 amperogodzin
Wydajność prądowa zasilacza 3 A‑mpery
Wymiary obudowy trzysta dwadzieścia cztery na trzysta osiemdziesiąt dwa na sto osiem milimetrów
Zakres temperatur pracy od plus pięciu do plus czterdziestu stopni celsjusza
I

Centrala alarmowa dodatkowo wyposażona jest w akumulator kwasowo‑ołowiowy 12 woltów o pojemności siedmiu amperogodzin pełniący funkcję zasilania w razie przerwy w dostawie prądu.

Na górze znajduje się ilustracja. Opis ilustracji: Grafika przedstawia zasilacz APS‑30. jest to urządzenie złożone z transformatora, akumulatora, przewodów oraz metalowej obudowy.

10. Sygnalizator wewnętrzny
Sygnalizator wewnętrzny, na schemacie, umieszony jest na dole w biurze, niedaleko drzwi, na ścianie przedzielającej biuro od pokoju socjalnego.

Znacznik numer dziesięć kryje pasek odtwarzania z nagraniem o treści tożsamej z poniższym tekstem:

Sygnalizator wewnętrzny optyczno‑akustyczny SPW‑220R wyposażony w diody LED i przetwornik piezoelektryczny.

Specyfikacja techniczna
Klasa środowiskowa dwa
Napięcie zasilania plus minus piętnaście procent - 12 woltów DC
Wymiary obudowy osiemdziesiąt siedem na sto trzydzieści trzy na trzydzieści siedem milimetrów
Zakres temperatur pracy od plus dziesięciu do plu pięćdziesięciu pięciu stopni celsjusza
Masa 199 gramów
Natężenie dźwięku 120 decybeli
Maksymalny pobór prądu – sygnalizacja optyczna 200 miliamperów
Maksymalny pobór prądu – sygnalizacja akustyczna 110 miliamperów
Maksymalny pobór prądu – sygnalizacja optyczna i akustyczna 300 miliamperów

Na górze znajduje się ilustracja przedstawiająca sygnalizator wewnętrzny optyczno‑akustyczny. Jest to urządzenie o kształcie zbliżonym do prostopadłościanu o nieco zaokrąglonej ścianie frontowej. Do prawej oraz lewej krawędzi urządzenia przymocowane są elementy z czerwonego tworzywa, w których znajdują się diody.

11. Biometryczna kontrola dostępu Na schemacie biometryczna kontrola dostępu znajduje się obok drzwi do magazynu oraz obok drzwi z pokoju socjalnego do biura.

Znacznik numer jedenaście kryje pasek odtwarzania z nagraniem o treści tożsamej z poniższym tekstem: Biometryczno‑zbliżeniowy czytnik linii papilarnych z wbudowanym kontrolerem dostępu

Specyfikacja techniczna:
Autoryzacja użytkowników: odcisk palca/karta zbliżeniowa
Tryb funkcjonowania: praca samodzielna, praca w sieci LAN/WAN
Liczba użytkowników: trzy tysiące cyfrowych obrazów linii papilarnych
Liczba rejestrowanych kart zbliżeniowych: trzydzieści tysięcy
Wbudowany kontroler drzwi: NC,en o,COM
Porty komunikacyjne: eternet dziesięć, sto mega bitów na sekundę (ti si pi aj pi), RS485
Port wejścia/wyjścia: Wie‑gand 26bit
Sygnalizacja: dioda zielona/czerwona, brzęczyk
Pozostałe złącza: przycisk wyjścia, czujnik otwarcia drzwi, alarm
Zasilanie: 12 VDC/3 A
Klasa szczelności: IP65
Temperatura pracy: od minus czterdziestu pięciu do plus sześćdziesięciu stopni celsjusza
Względna wilgotność powietrza: od dziesięciu do dziewięćdziesięciu procent
Wymiary obudowy: sześćdziesiąt trzy na sto osiemdziesiąt pięć na czterdzieści dwa milimetry
U góry znajduje się ilustracja. Przedstawia ona biometryczny czujnik dostępu. urządzenie ma podłużny kształt zbliżony do prostopadłościanu. Na górze znajduje się podłużna zielona dioda. Niżdej piktogram sygnału. Na dole widoczny jest panel ze skanerem, do którego należy przyłożyć palec, by spróbować otworzyć drzwi

12. Przycisk napadowy
Przycisk napadowy, na schemacie, znajduje się w sali sprzedaży na ścianie przedzielającej salę sprzedaży od magazynu.

Znacznik numer dwanaście kryje pasek odtwarzania z nagraniem o treści tożsamej z poniższym tekstem:
Przycisk napadowy PB10
Przycisk napadowy PB10 służy do wywołania alarmu napadowego lub wezwania pomocy, współpracuje z centralą alarmową.

Specyfikacja techniczna:
Wyjścia
Alarmowe (NC): 100 miliamperów / 24 wolty DC
Sabotażowe (NC): 10 miliamperów / 24 wolty DC
Klasa środowiskowa według EN pięćdziesiąt sto trzydzieści myślnik pięć II
Temperatura pracy od minus dziesięciu do plus pięćdziesięciu pięciu stopni celsjusza
Maksymalna wilgotność dziewięćdziesiąt trzy plus minus trzy procent
Waga 58 gramów
Wymiary fii dziewięćdziesiąt siedem na dwadzieścia dziewięć milimetrów

U góry znajduje się ilustracja. Przedstawia ona przycisk napadowy. Jest to przedmiot o okrągłym froncie. Na środku znajduje się okrągły, duży, czerwony przycisk.

13. Ekspander DIN Ekspaner nie jest ujęty na schemacie. Znacznik numer trzynaście kryje pasek odtwarzania z nagraniem o treści tożsamej z poniższym tekstem:
Ekspander wejść i wyjść na szynę DIN to urządzenie umożliwiające rozbudowę centrali o 8 programowalnych wyjść przekaźnikowych oraz 8 wejść z obsługą konfiguracji NO, NC, EOL, oraz 2EOL. Pozwala sterować urządzeniami (np. roletami zewnętrznymi) za pośrednictwem centrali.

U góry znajduje się ilustracja. Przedstawia ona ekspander. Jest to duże urządzenie o wielu wejściach i wyjściach. Otwory przy górnej krawędzi pogrupowane są w cztery sekwencje po trzy otwory. W każdej z grup otwory opisane są: NO, C oraz NC. Otwory przy dolnej krawędzi pogrupowane są w cztery sekwencje po trzy otwory. W każdej z grup otwory opisane są: NO, C oraz NC. Na środku frontu znajduje się osiem pól opisanych ałt 1, ałt 2, ałt 3 itd. Na każdym z pól znajdują się dwie diody: Czerwona NC oraz zielona NO.

14. Przewody
Na schemacie przewody nie zostały ujęte. Znacznik numer czternaście kryje pasek odtwarzania z nagraniem o treści tożsamej z poniższym tekstem: W systemach alarmowych powszechnie stosuje się przewód telekomunikacyjny y ty dy 6 razy pół milimetra z żyłą miedzianą o średnicy pół milimetra. Dla czujek otwarcia drzwi i okien y ty dyy 4 razy 0,5 milimetra. Do transformatora w centrali stosuje się zwykle przewód y ty dyy pe 3 razy 1,5 milimetra kwadratowego. Przewody telekomunikacyjne i elektryczne zawsze należy układać w pewnej odległości od siebie (np. 20 cm) , aby uniknąć zakłóceń.

Instalację można układać podtynkowo, natynkowo (w korytkach) lub w szachtach, w zależności od konkretnego obiektu i wymagań inwestora.
