Instrumenty pomiarowe

s

WIZUALIZACJA W 3D

1/4 Budowa niwelatora optycznego

1
R1dUnMsjj2CST
Nagranie tożsame z treścią tekstu umieszczonego pod paskiem odtwarzania.

Nagranie dostępne pod adresem https://zpe.gov.pl/a/DnbjmwPKj

Nagranie tożsame z treścią tekstu umieszczonego pod paskiem odtwarzania.

Niwelatory optyczne to podstawowe instrumenty do wyznaczania różnic wysokości i obliczania na ich podstawie wysokości mierzonych punktów. Większość dostępnych na rynku nowych niwelatorów to modele samopoziomujące.

Są to instrumenty geodezyjne służące do wyznaczania różnicy wysokości punktów pomiarowych. Składają się z kilku podstawowych elementów: obiektywu z osłoną i pierścieniem, układu poziomowania siły poziomującej, czyli kompensatora (nie wszystkie niwelatory są samopoziomujące), śruby ruchu precyzyjnego zwanej leniwką, libelli, pokrętła służącego do ustawienia ostrości, kompensatora z dwoma pryzmatami oraz lustrem, soczewki wewnętrznego ogniskowania (ustawiającej ostrość obrazu) oraz zespołu okularu z krzyżem nitek służącego do regulacji jego wysokości, czyli wskazania poziomu. Zespół ów, składający się z jednej śruby oraz kompensującej luz sprężynki bądź dwóch śrub kontrujących krzyż nitek – górnej i dolnej – zabezpieczony jest osłoną okularu oraz pierścieniem chroniącym śruby regulacyjne krzyża nitek.

1
RWTYxYiCfu4sr1

Zasób interaktywny dostępny pod adresem https://zpe.gov.pl/a/DnbjmwPKj

Budowa niwelatora optycznego
Źródło: Akademia Finansów i Biznesu Vistula, licencja: CC BY 3.0.

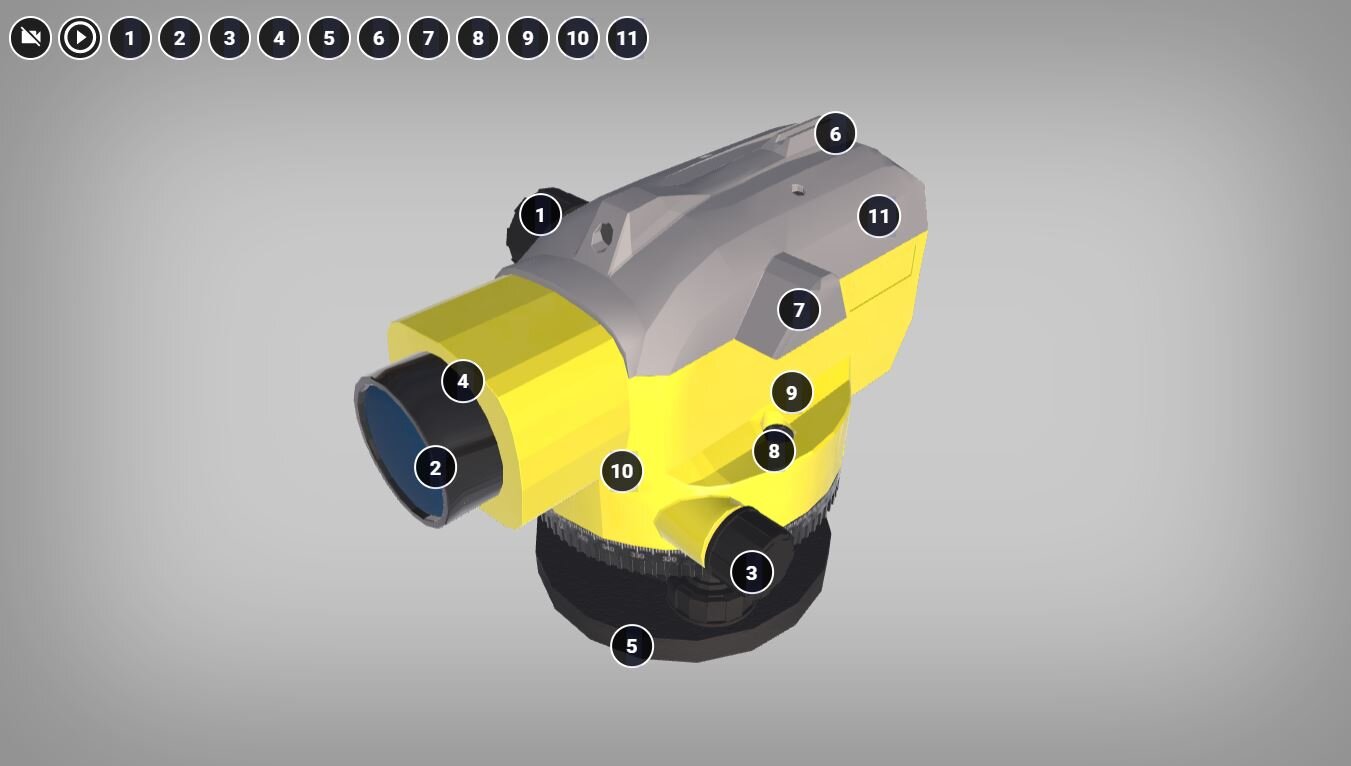

Wizualizacja trzy de ukazuje budowę niwelatora optycznego, umożliwia obserwację tego instrumentu w pełnej panoramie z zewnątrz, z perspektywy obserwatora obchodzącego obiekt wokół. Każdy element przedstawionego urządzenia został podpisany przy użyciu znacznika w postaci kółka z cyfrą w środku. Po kliknięciu znacznika wyświetla się pole tekstowe z nazwą elementu oraz pasek odtwarzania. Nagrania audio są tożsame z treścią podpisów.

1.       Pokrętło ustawienia ostrości

Element ten znajduje się z boku urządzenia.

2.       Luneta

Część niwelatora stanowiąca jego centralny punkt.

3.       Śruba leniwa (służy do dokładnego namierzania łaty)

Element umieszczony poniżej lunety; ma postać niewielkiego pokrętła w kolorze czarnym.

4.       Śruba leniwa

Drugie pokrętło umieszczone po przeciwległej stronie niwelatora.

5.       Spodarka

Okrągły element będący podstawą urządzenia. Posiada trzy gniazda ze śrubami poziomującymi niwelator.

6.       Kolimator (do zgrubnego celowania)

Umiejscowiony w najwyższym miejscu urządzenia celownik.

7.       Lustro libelki

Część umiejscowiona powyżej okularu, z boku urządzenia.

8.       Libelka (do poziomowania niwelatora)

Element niwelatora umieszczony w jego korpusie.

9.       Koło poziome (podziałka w stopniach lub gradach)

Jest to część instrumentu pomiarowego wyposażona w podziałkę, umieszczona na śrubach poziomujących. Stanowi dolną część korpusu.

10.   Śruby nastawcze

Znajdują się na spodarce.

11.   Okular (z regulacją krzyża nitek)

Okrągły element umieszczony po drugiej stronie lunety.

1
R5VrJzd1n5u5G

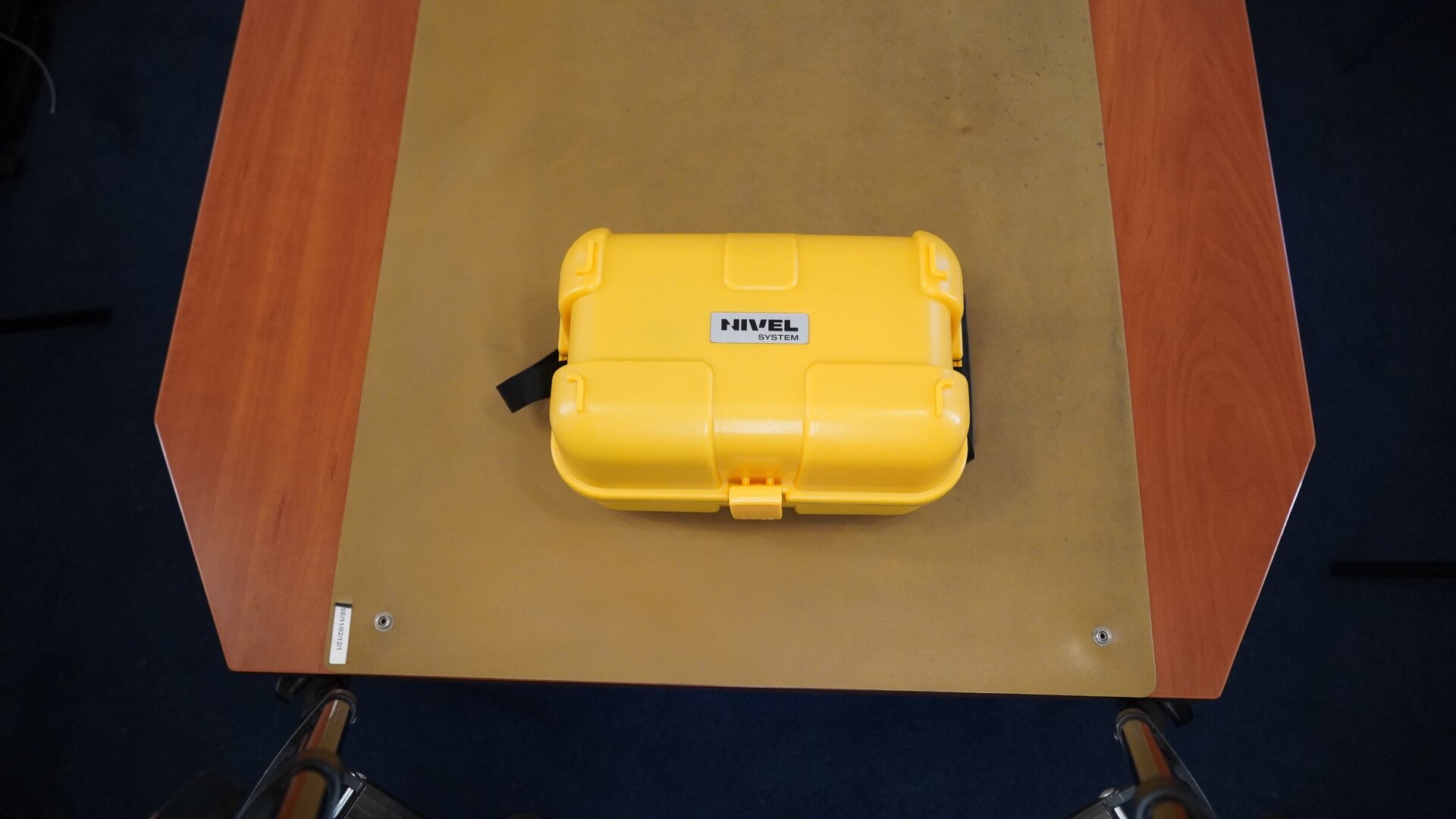

Zdjęcie przedstawia żółtą skrzynkę w kształcie walizki wykonaną z tworzywa sztucznego. Skrzynka została umieszczona na blacie. Na skrzynce widnieje plakietka z napisem: „Nivel system”.
Budowa niwelatora optycznego 1/20 - Niwelator to instrument geodezyjny umożliwiający pomiar różnicy wysokości pomiędzy punktami pomiarowymi. Transportowany jest w wytrzymałym i bezpiecznym futerale.
Źródło: Akademia Finansów i Biznesu Vistula, licencja: CC BY 3.0.
RmZkAOam8jd1S

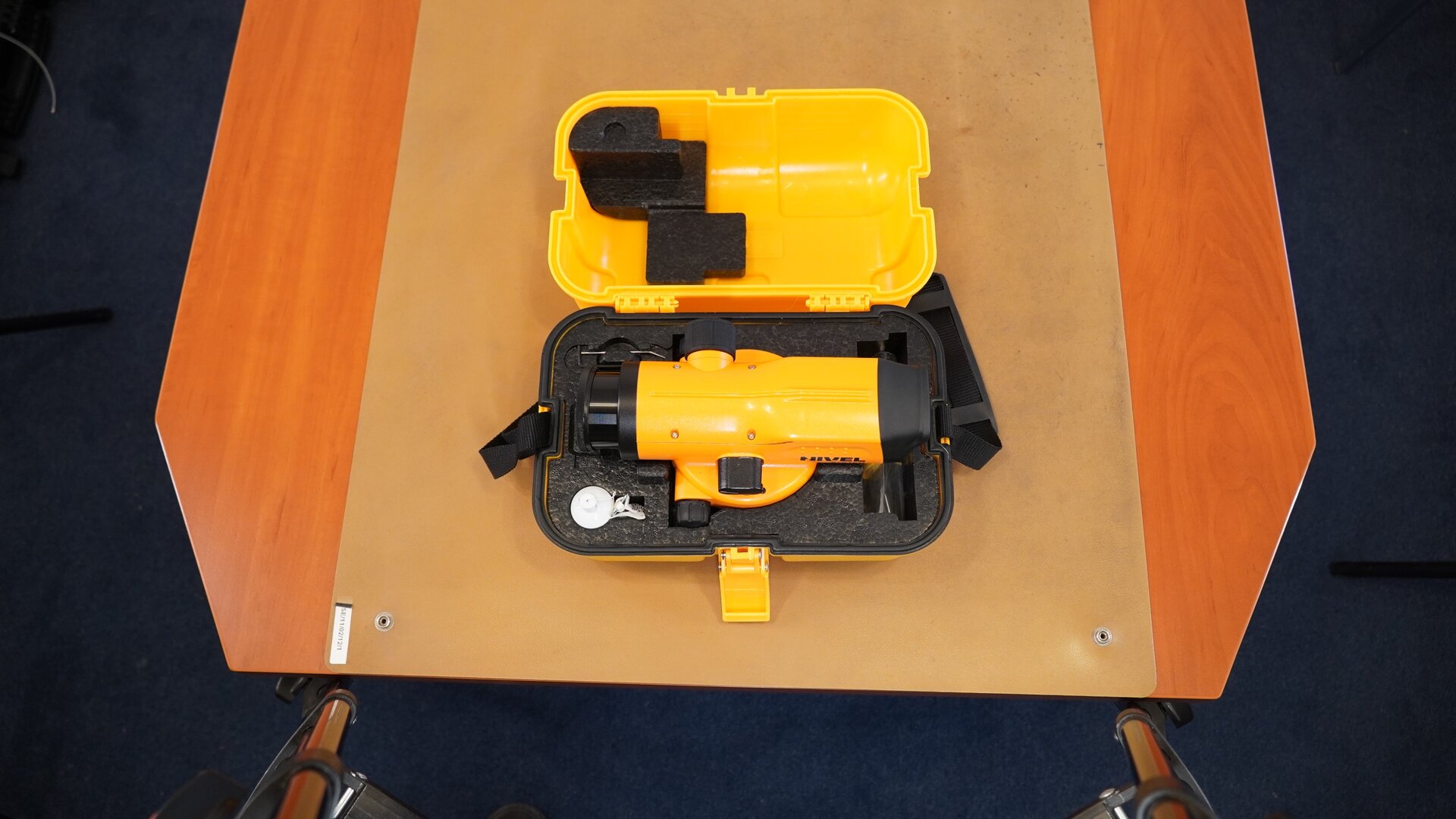

Zdjęcie ukazuje tę samą skrzynkę, która została przedstawiona na poprzedniej fotografii, po otwarciu. W środku znajduje się podłużne urządzenie pomiarowe, czyli niwelator. Instrument został zabezpieczony styropianowym wypełnieniem chroniącym przed uszkodzeniem.
Budowa niwelatora optycznego 2/20 - Futerał może być wykonany z tworzywa sztucznego lub metalu, w zależności od modelu niwelatora. Ważne jest, aby futerał lub skrzynka były odpowiednio wyściełane w środku, aby chronić instrument przed uszkodzeniami podczas transportu.
Źródło: Akademia Finansów i Biznesu Vistula, licencja: CC BY 3.0.
REEJYaUEhPY2l

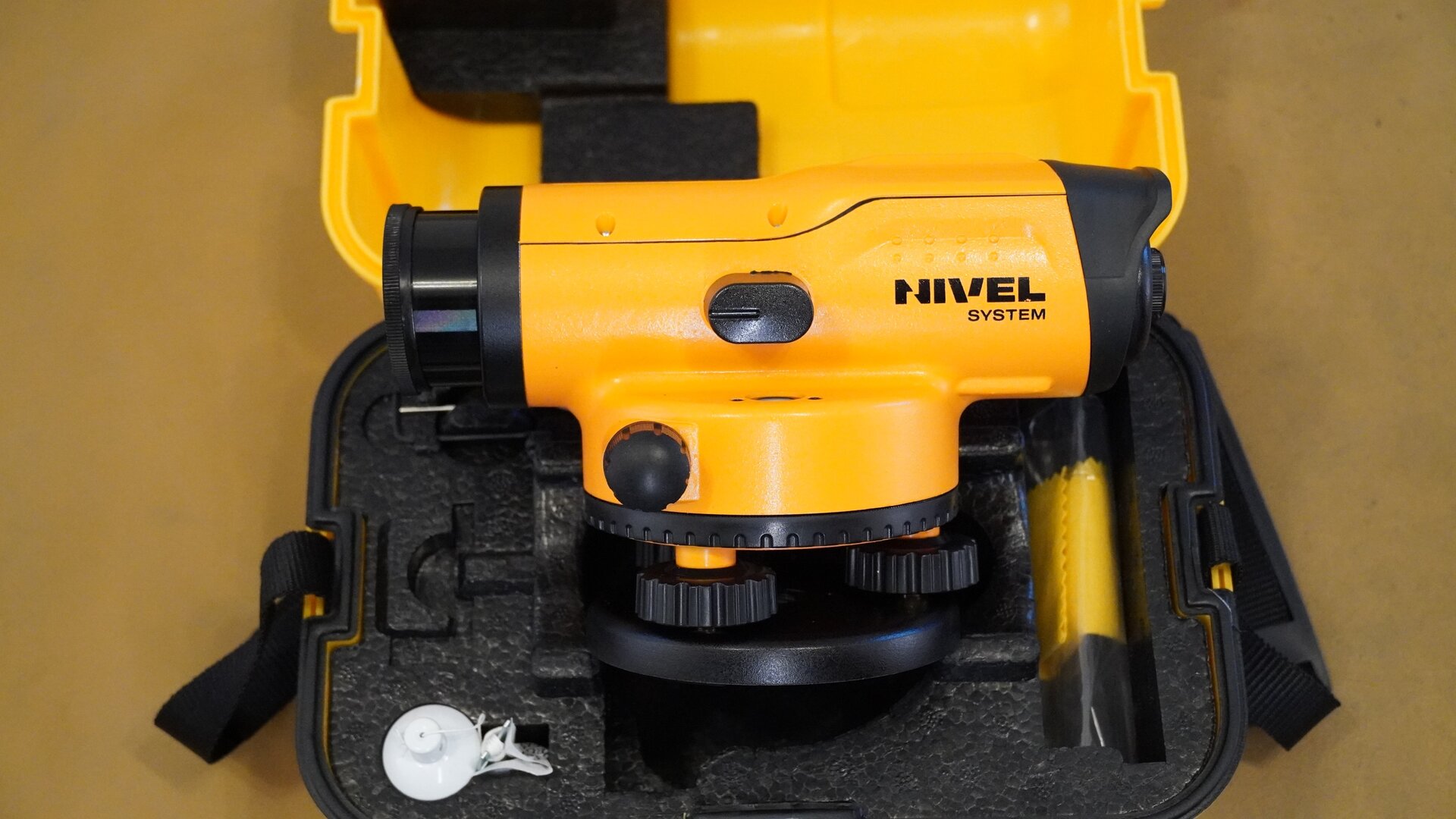

Na zdjęciu przedstawiono zbliżenie niwelatora na tle skrzynki, w której jest przechowywany. Instrument posiada czarną okrągłą podstawę – spodarkę, na niej znajdują się śruby, a na nich korpus z lunetą, która z jednej strony ma okular, a z drugiej obiektyw. Widoczne jest również jedno pokrętło. Korpus urządzenia jest w kolorze żółtym, a podstawa, śruby, pokrętła oraz elementy obudowy są czarne.
Budowa niwelatora optycznego 3/20 - Niektóre niwelatory oprócz instrumentu posiadają specjalny uchwyt lub paski, które umożliwiają ich przenoszenie na plecach lub w ręce, podczas wykonywania pomiarów.
Źródło: Akademia Finansów i Biznesu Vistula, licencja: CC BY 3.0.
R1RPcrrQ6zg1l

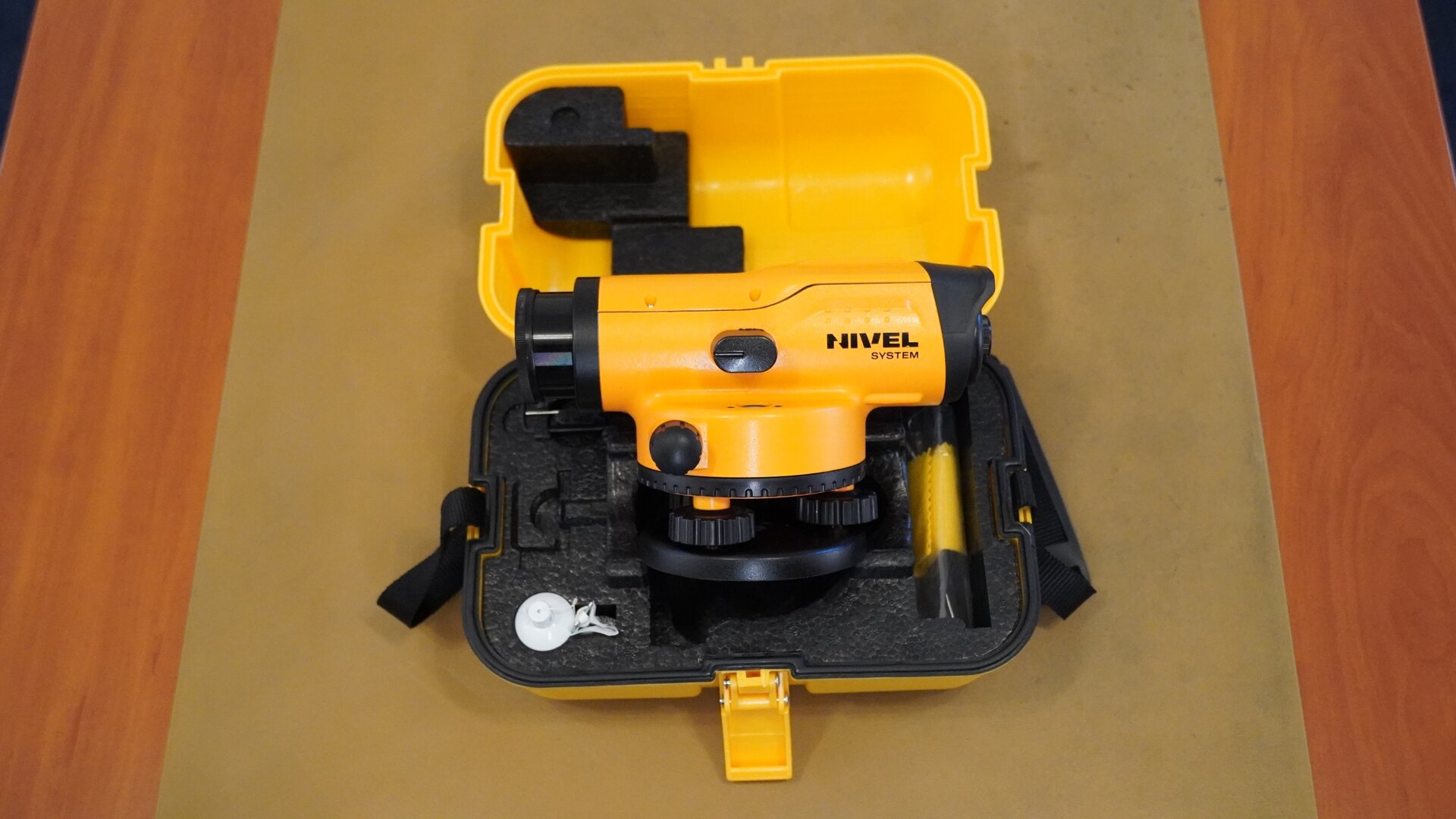

Na zdjęciu zaprezentowano niwelator umieszczony w walizce służącej do jego przenoszenia. Instrument posiada czarną okrągłą podstawę – spodarkę, na niej znajdują się śruby, a na nich korpus z lunetą, która z jednej strony ma okular, a z drugiej obiektyw. Widoczne jest również jedno pokrętło. Korpus urządzenia jest w kolorze żółtym, a podstawa, śruby, pokrętła oraz elementy obudowy są czarne.
Budowa niwelatora optycznego 4/20 - Futerał zawiera również inne elementy np. igłę rektyfikującą czy pion sznurkowy.
Źródło: Akademia Finansów i Biznesu Vistula, licencja: CC BY 3.0.
R8mnkJyg6F42H

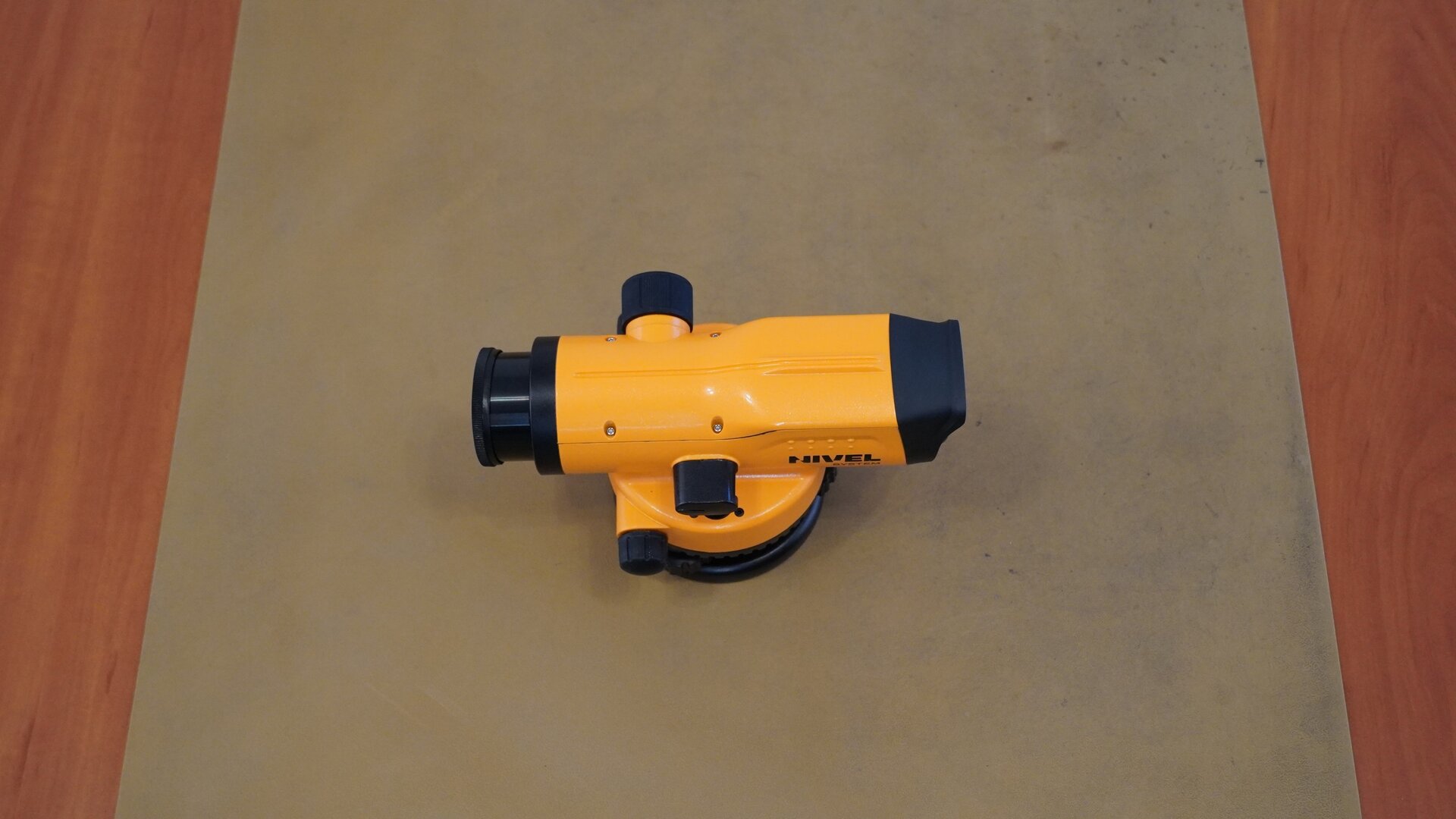

Zdjęcie przedstawia widok na niwelator z góry. Widać podłużną lunetę zakończoną okularem z jednej strony, a obiektywem z drugiej. Po bokach znajdują się czarne pokrętła. Luneta umieszczona jest na okrągłej podstawie.
Budowa niwelatora optycznego 5/20 - Niwelator podczas pomiaru umieszczany jest na statywie. Niwelatory automatyczne wyposażone są dodatkowo w specjalny układ mechaniczno‑optyczny, którego główną częścią jest kompensator ułatwiający poziomowanie instrumentu w terenie.
Źródło: Akademia Finansów i Biznesu Vistula, licencja: CC BY 3.0.
R1BSS03W7I4ON

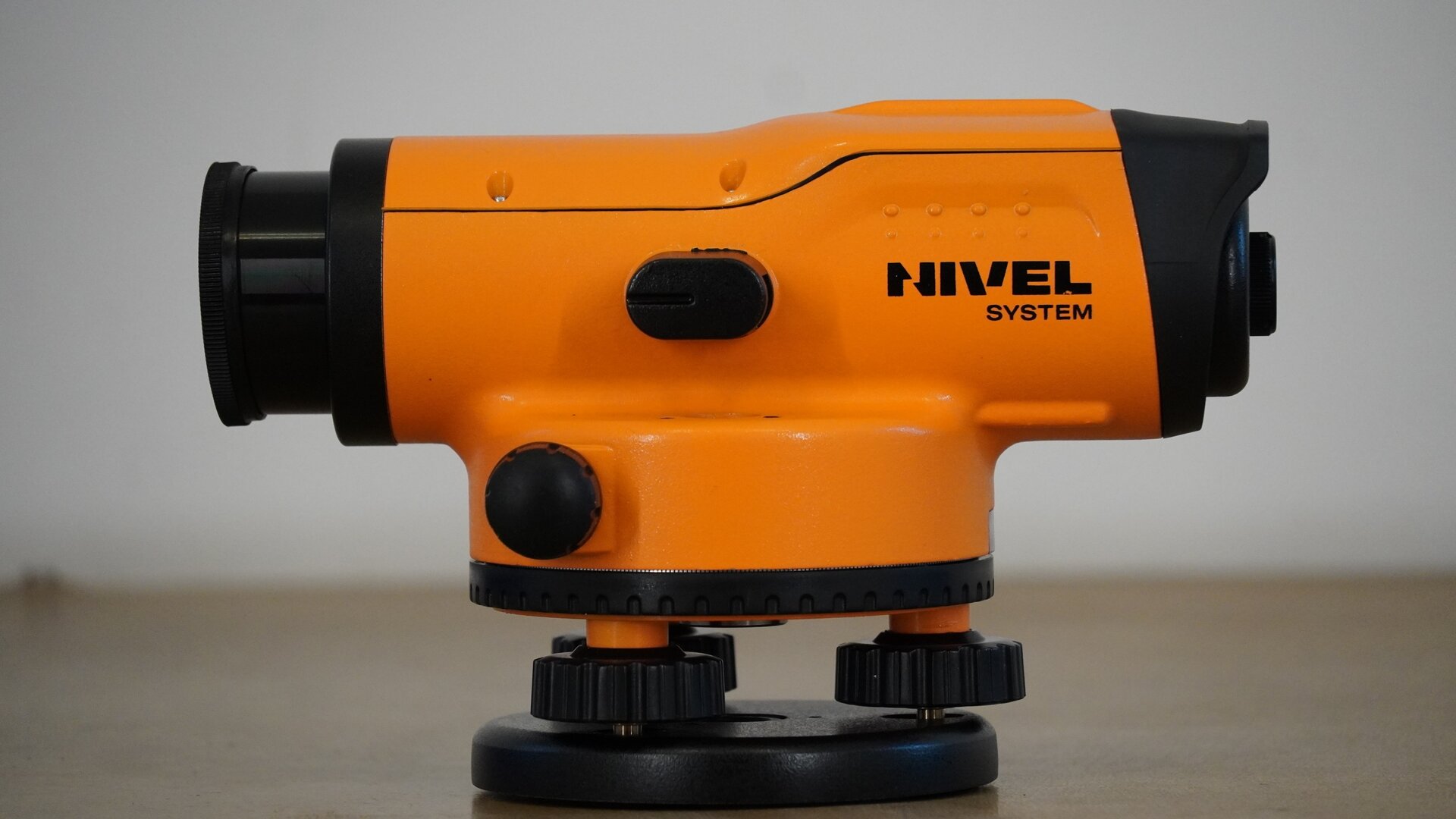

Na zdjęciu ukazano zbliżenie niwelatora ukazanego z jednego boku. Na samym dole znajduje się okrągły czarny element, to spodarka. Na niej mieszczą się trzy śruby, na nich zaś koło poziome z podziałką stanowiące dolną część okrągłego korpusu. Z boku korpusu znajduje się czarne pokrętło leniwki, a na korpusie podłużna luneta, która z jednej strony posiada węższy okular, a z drugiej – obiektyw. Z boku lunety mieści się mały owalny element, to libella.
Budowa niwelatora optycznego 6/20 - Niwelator składa się z lunety geodezyjnej, która jest elementem niezbędnym do przeprowadzania dokładnych pomiarów niwelacyjnych. Służy do obserwacji.
Źródło: Akademia Finansów i Biznesu Vistula, licencja: CC BY 3.0.
R5psOkklT5EJt

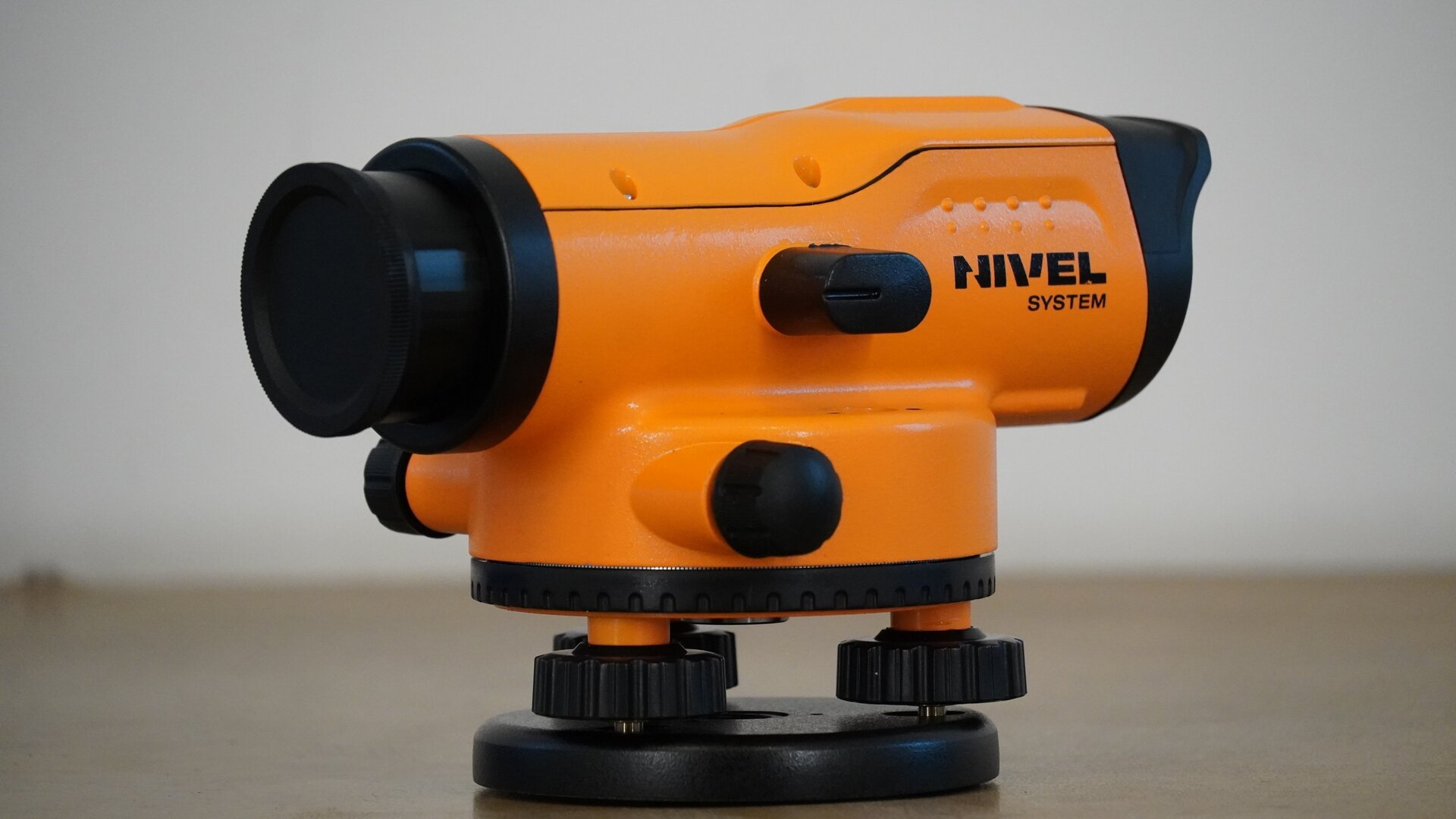

Zdjęcie ukazuje niwelator z innej perspektywy, od strony obiektywu. Na samym dole znajduje się okrągły czarny element, to spodarka. Na niej mieszczą się trzy śruby, na nich zaś koło poziome z podziałką stanowiące dolną część okrągłego korpusu. Z boku korpusu znajduje się czarne pokrętło leniwki, a na korpusie podłużna luneta, która z jednej strony posiada węższy okular, a z drugiej – obiektyw. Z boku lunety mieści się mały owalny element, to libella.
Budowa niwelatora optycznego 7/20 - Niwelator jest mocowany do statywu za pomocą spodarki, czyli nieruchomego elementu zawierającego trzy gniazda śrub ustawczych i tuleję, w której obraca się oś alidady. Spodarka mocowana jest do statywu śrubą sercową.
Źródło: Akademia Finansów i Biznesu Vistula, licencja: CC BY 3.0.
RhyauleLjFQ5u

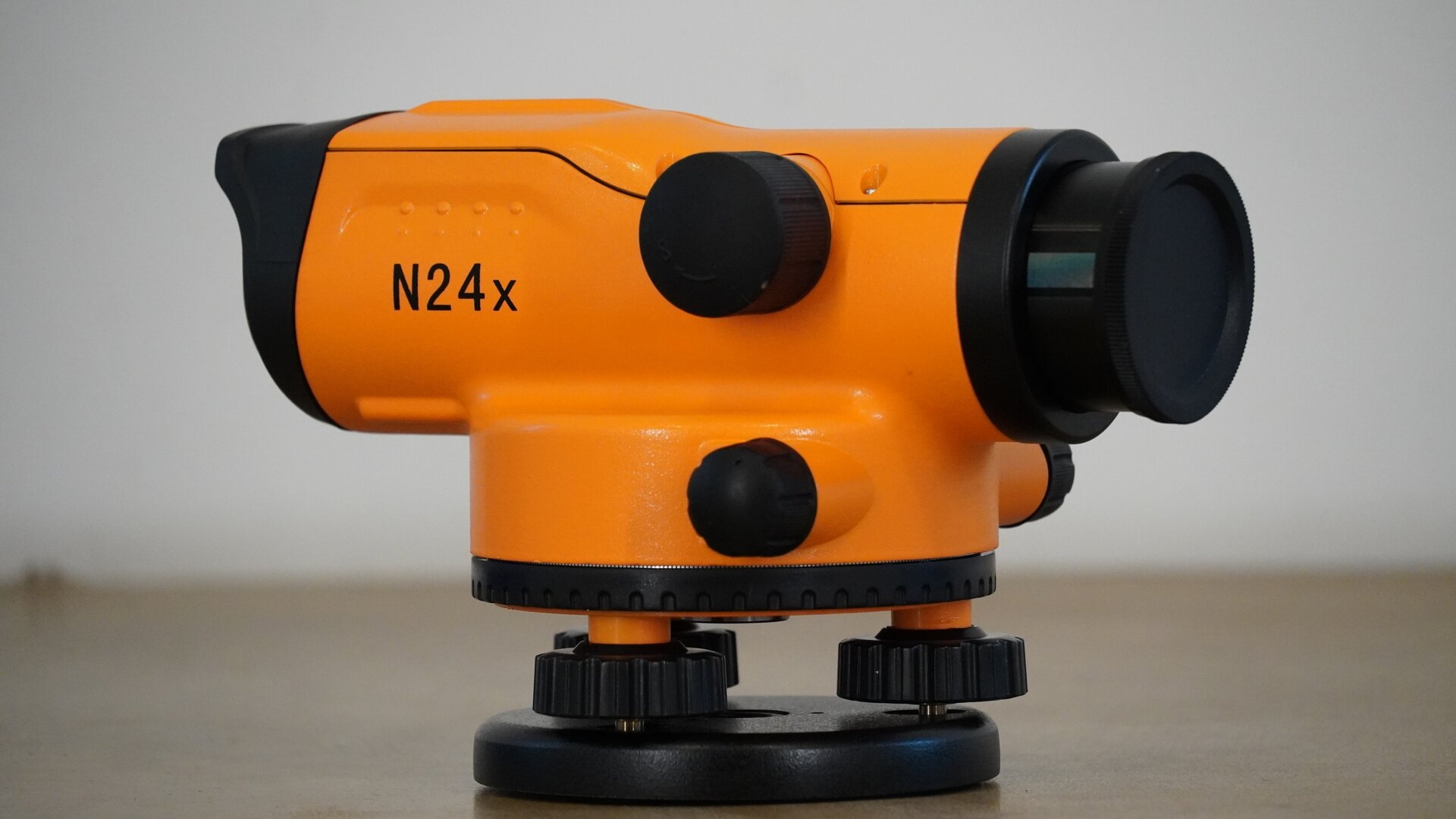

Na zdjęciu przedstawiono zbliżenie niwelatora. Po prawej stronie widoczny jest obiektyw. Na samym dole znajduje się okrągły czarny element, to spodarka. Na niej mieszczą się trzy śruby, na nich zaś koło poziome z podziałką stanowiące dolną część okrągłego korpusu. Z boku korpusu znajduje się czarne pokrętło leniwki, a na korpusie podłużna luneta, która z jednej strony posiada węższy okular, a z drugiej – obiektyw.
Budowa niwelatora optycznego 8/20 - W tulei spodarki znajduje się oś alidady połączona mechanicznie z korpusem lunety. Może się ona odwracać o dowolną wartość kątową. Pozwala to na odczyt wartości kątowej z koła poziomego.
Źródło: Akademia Finansów i Biznesu Vistula, licencja: CC BY 3.0.
R1VsK7oS3a7JD

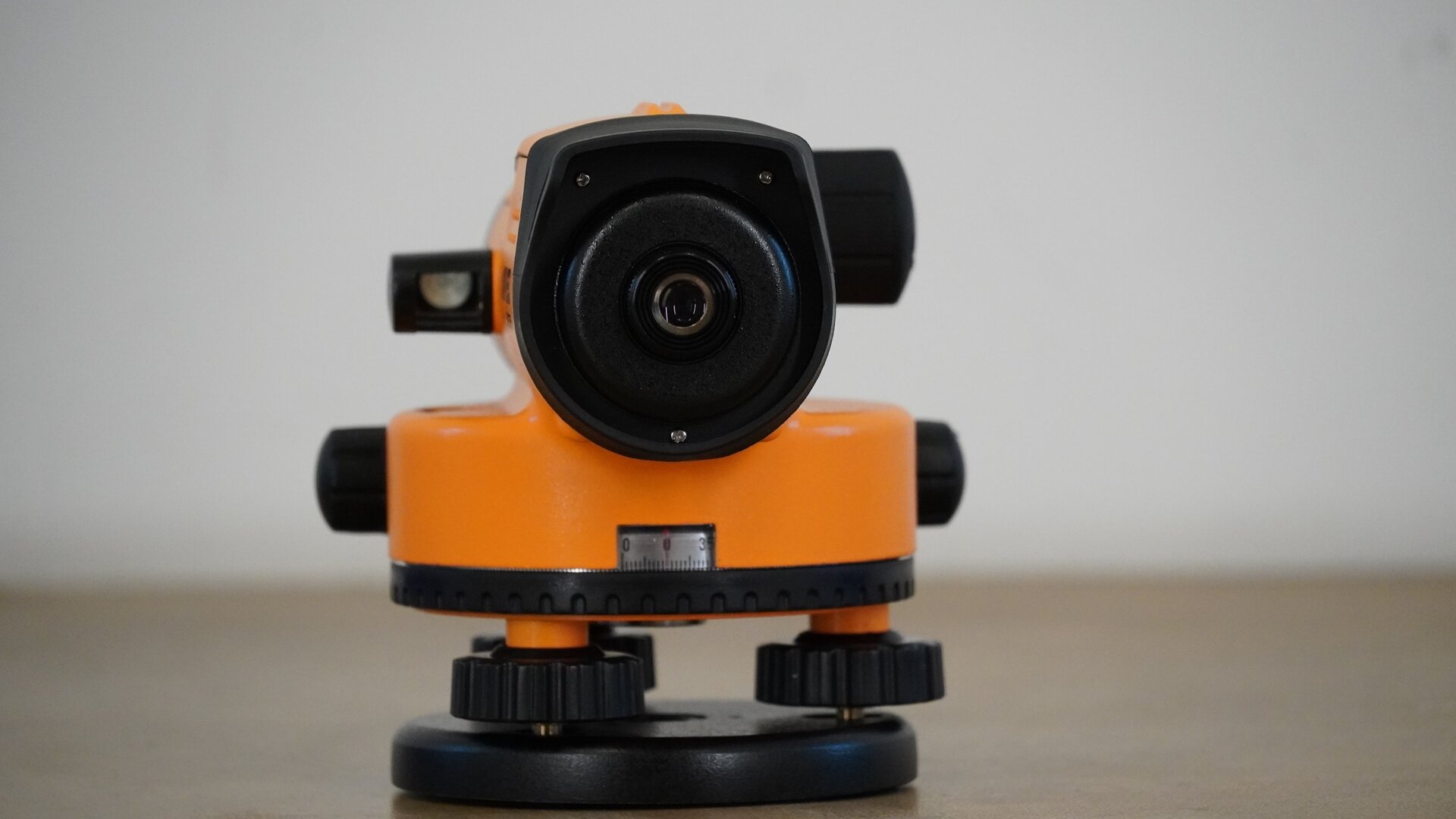

Na zdjęciu ukazano niwelator od strony okularu. Po lewej jego stronie widoczne jest lusterko libelli, a poniżej korpus z dwoma pokrętłami po bokach oraz podziałką koła poziomego poniżej. Pod kołem poziomym znajdują się trzy śruby umieszczone na okrągłej podstawie, czyli spodarce.
Budowa niwelatora optycznego 9/20 - Luneta to główna część instrumentu, składa się z obiektywu, wewnętrznej soczewki ogniskującej, płytki ogniskowej, na której znajduje się celowniczy krzyż kresek, oraz z okularu.
Źródło: Akademia Finansów i Biznesu Vistula, licencja: CC BY 3.0.
R89d4yyNCbPSM

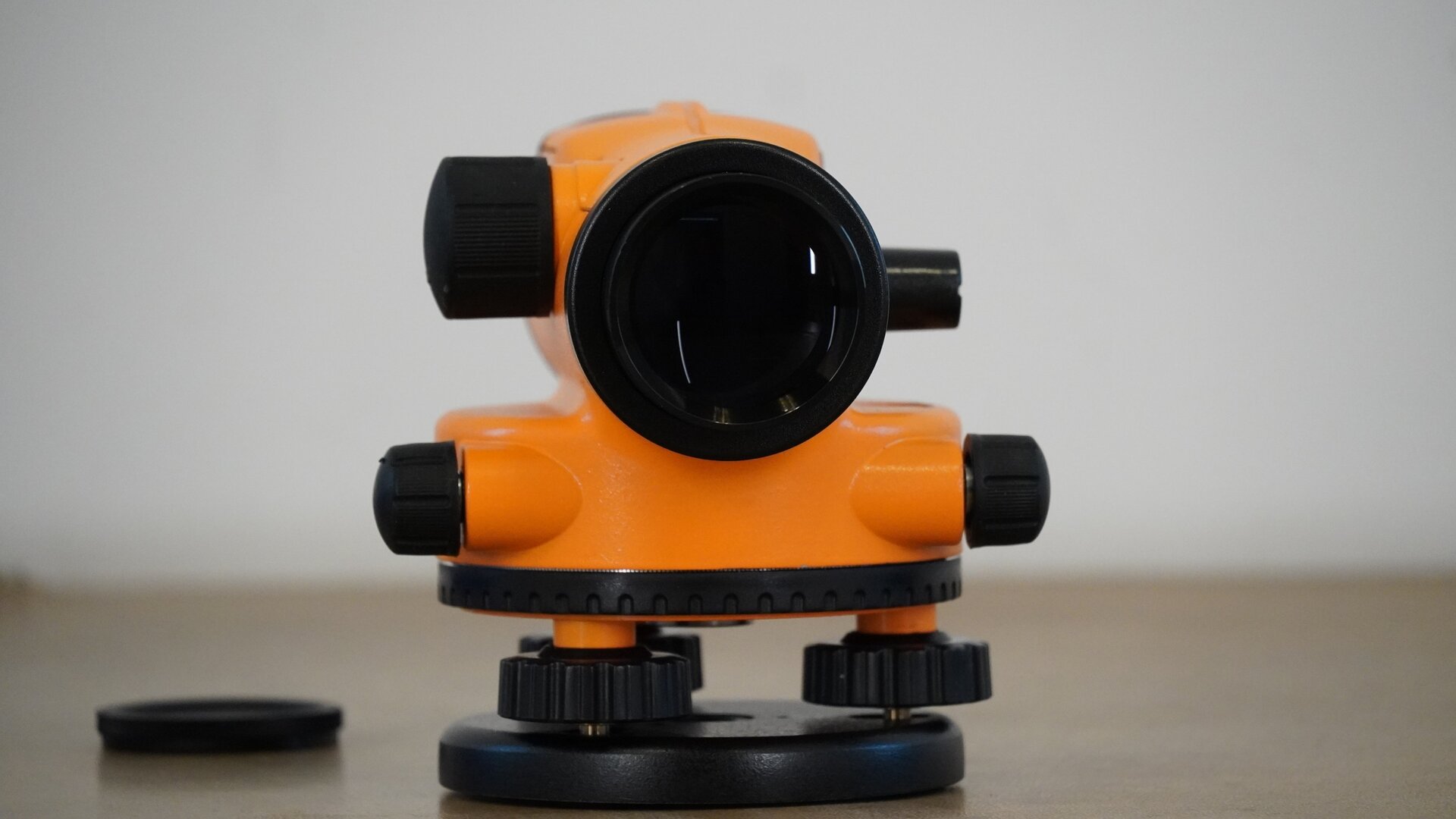

Na zdjęciu przedstawiono niwelator od strony obiektywu. Na lewo od obiektywu widoczne jest pokrętło ustawienia ostrości, na prawo zaś libella, a poniżej korpus z dwoma pokrętłami po bokach oraz kołem poziomym poniżej. Pod kołem poziomym znajdują się trzy śruby umieszczone na okrągłej podstawie, czyli spodarce.
Budowa niwelatora optycznego 10/20 - Niwelator wyposażony jest również w zasłonkę lunety., która chroni szkło podczas transportu.
Źródło: Akademia Finansów i Biznesu Vistula, licencja: CC BY 3.0.
RIFo9dhGZpYgY

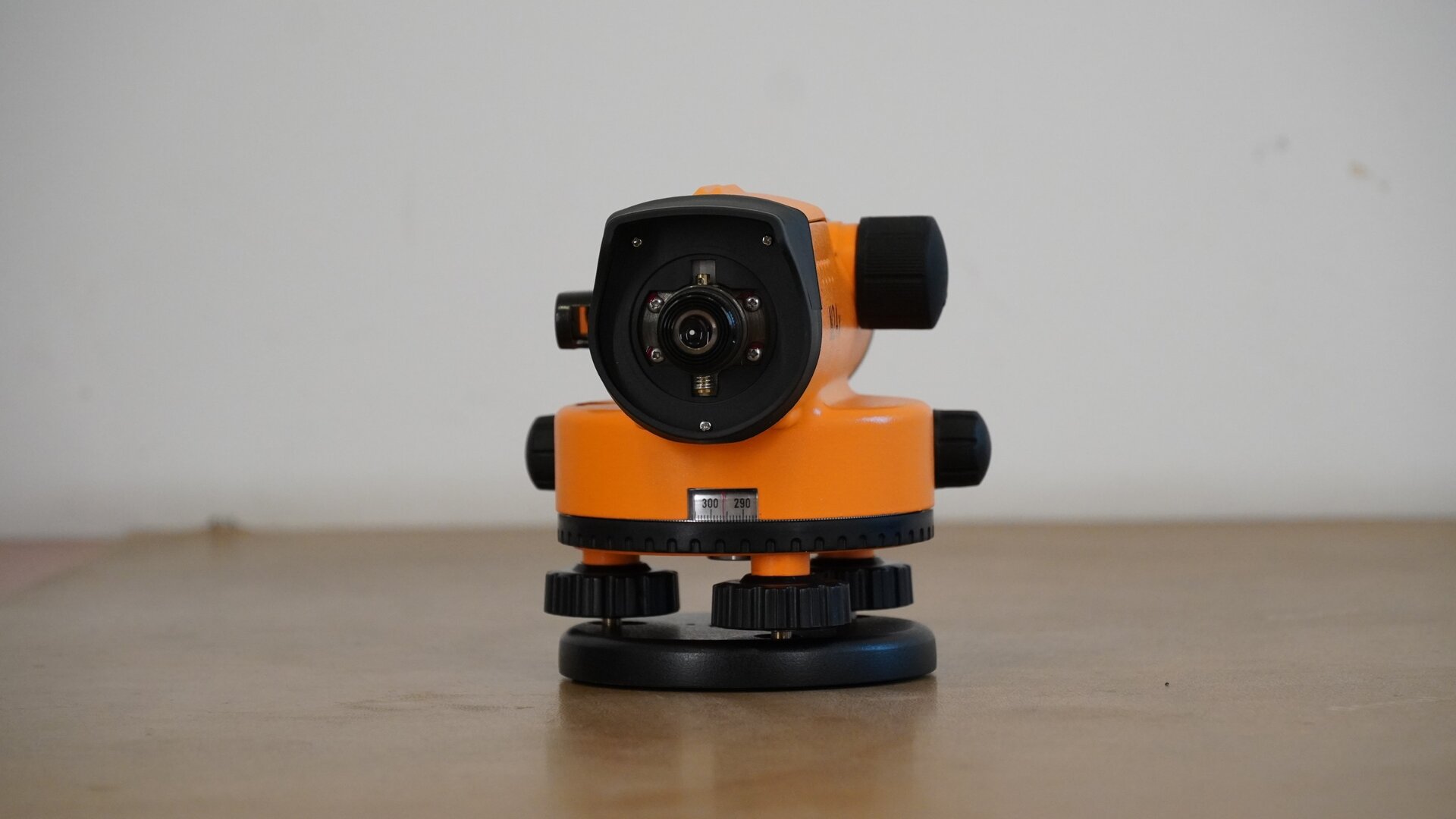

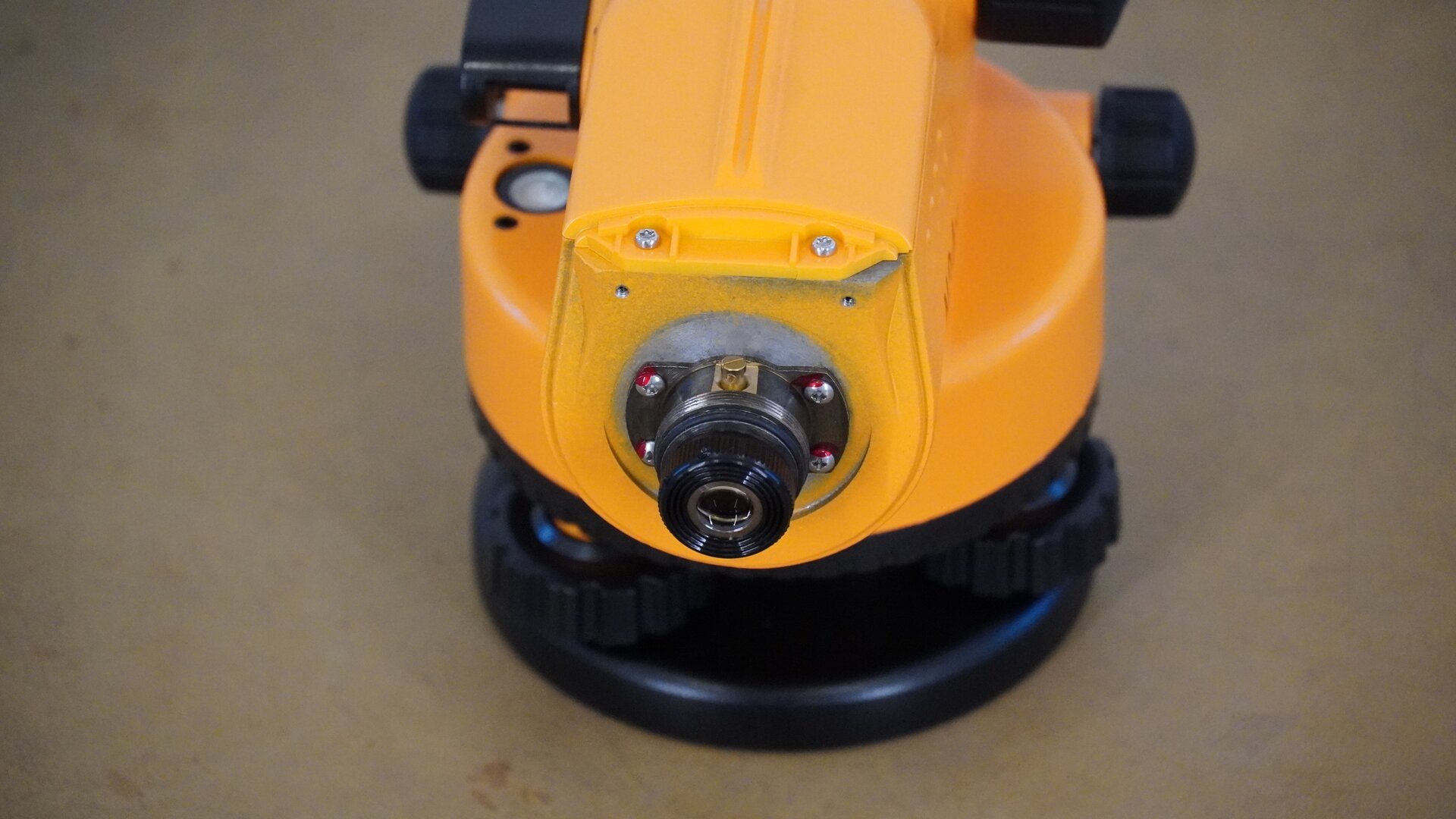

Zdjęcie ukazuje niwelator od strony okularu, z którego odkręcono obudowę. Po lewej jego stronie widoczne jest lusterko libelli, a poniżej korpus z dwoma pokrętłami po bokach oraz podziałką koła poziomego poniżej. Pod kołem poziomym znajdują się trzy śruby umieszczone na okrągłej podstawie, czyli spodarce.
Budowa niwelatora optycznego 11/20 - Okular niwelatora to skomplikowany i precyzyjny system optyczny, który umożliwia dokładne obserwacje i pomiary niwelacyjne.
Źródło: Akademia Finansów i Biznesu Vistula, licencja: CC BY 3.0.
R19JYlosLlxZA
Zdjęcie ukazuje niwelator od strony okularu, z którego odkręcono obudowę. Widoczne są śruby mocujące okular do korpusu oraz czarne pokrętła po bokach i podziałka koła poziomego poniżej. Pod kołem poziomym znajdują się trzy śruby umieszczone na okrągłej podstawie, czyli spodarce.
Budowa niwelatora optycznego 12/20 - Okular składa się z soczewki skupiającej światło i umożliwiającej obserwację punktu.
Źródło: Akademia Finansów i Biznesu Vistula, licencja: CC BY 3.0.
R14yhuy4sopMD

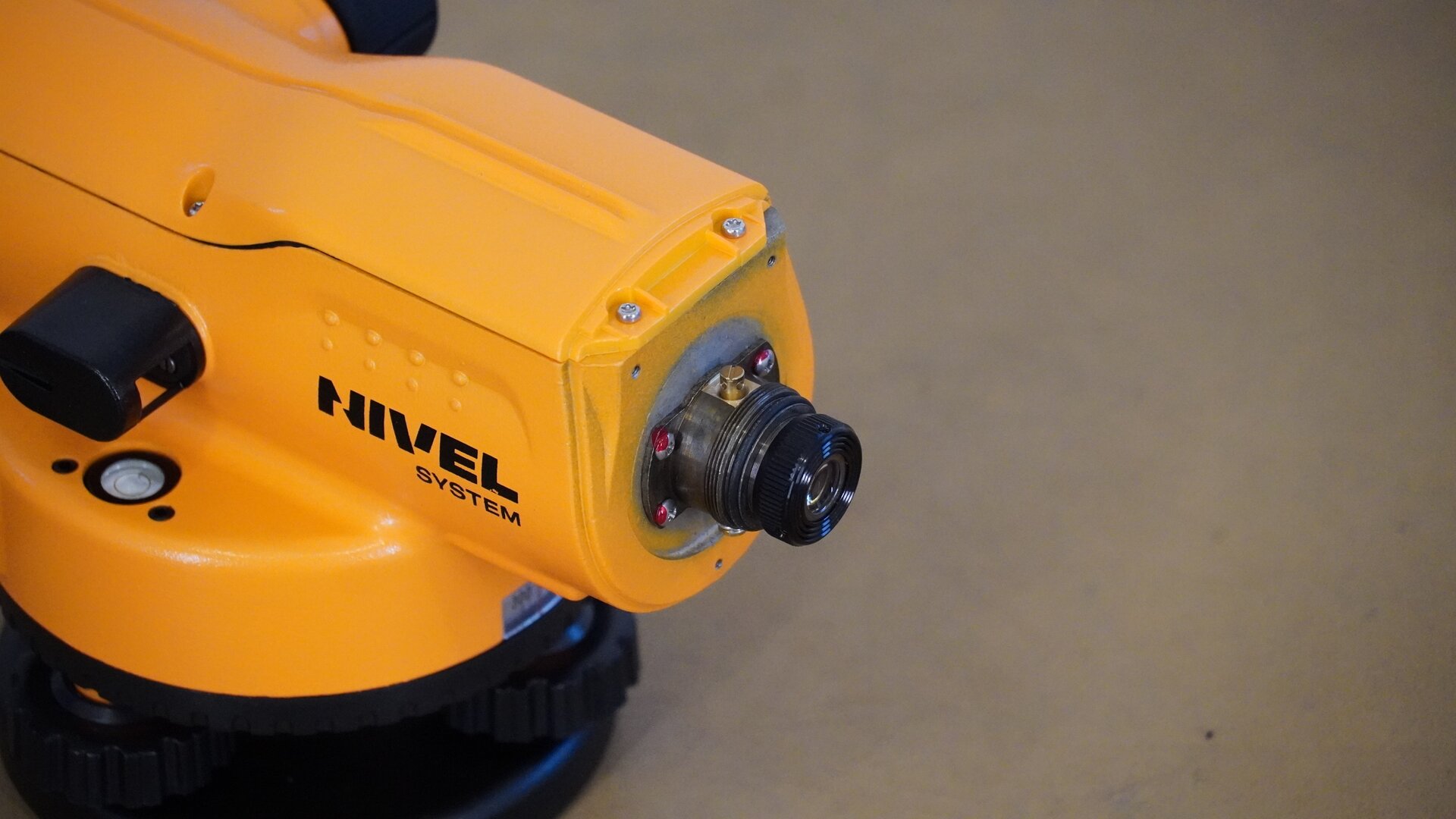

Zdjęcie ukazuje niwelator od strony okularu z perspektywy bocznej. Widoczne są śruby mocujące zespół okularu do korpusu oraz czarne pokrętła po bokach i podziałka koła poziomego poniżej.
Budowa niwelatora optycznego 13/20 - Okular otoczony jest przez elementy wykonane z metalu lub tworzyw sztucznych, które mają za zadanie chronić precyzyjne części optyczne.
Źródło: Akademia Finansów i Biznesu Vistula, licencja: CC BY 3.0.
RCe7NvSbeZ3hq

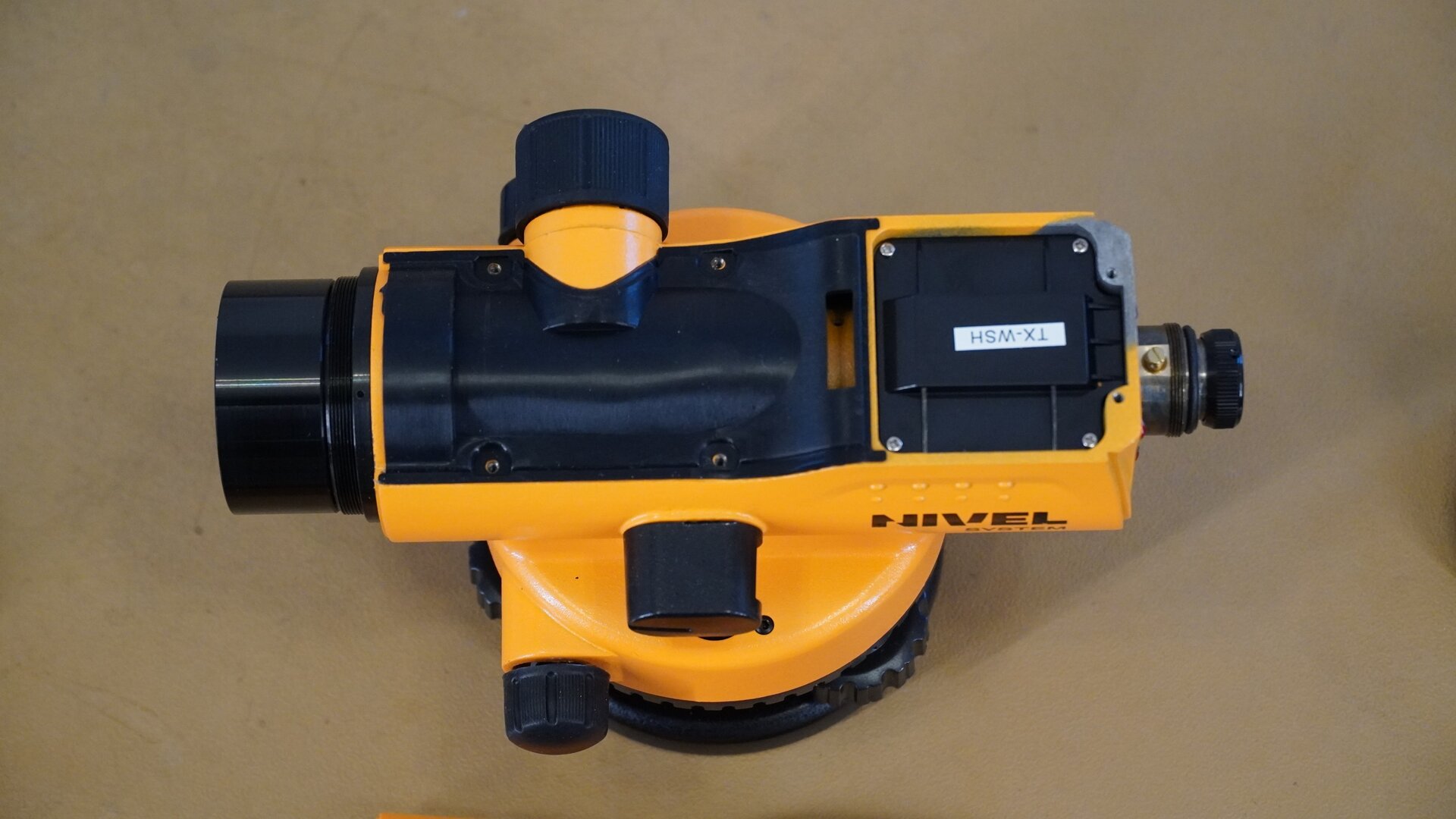

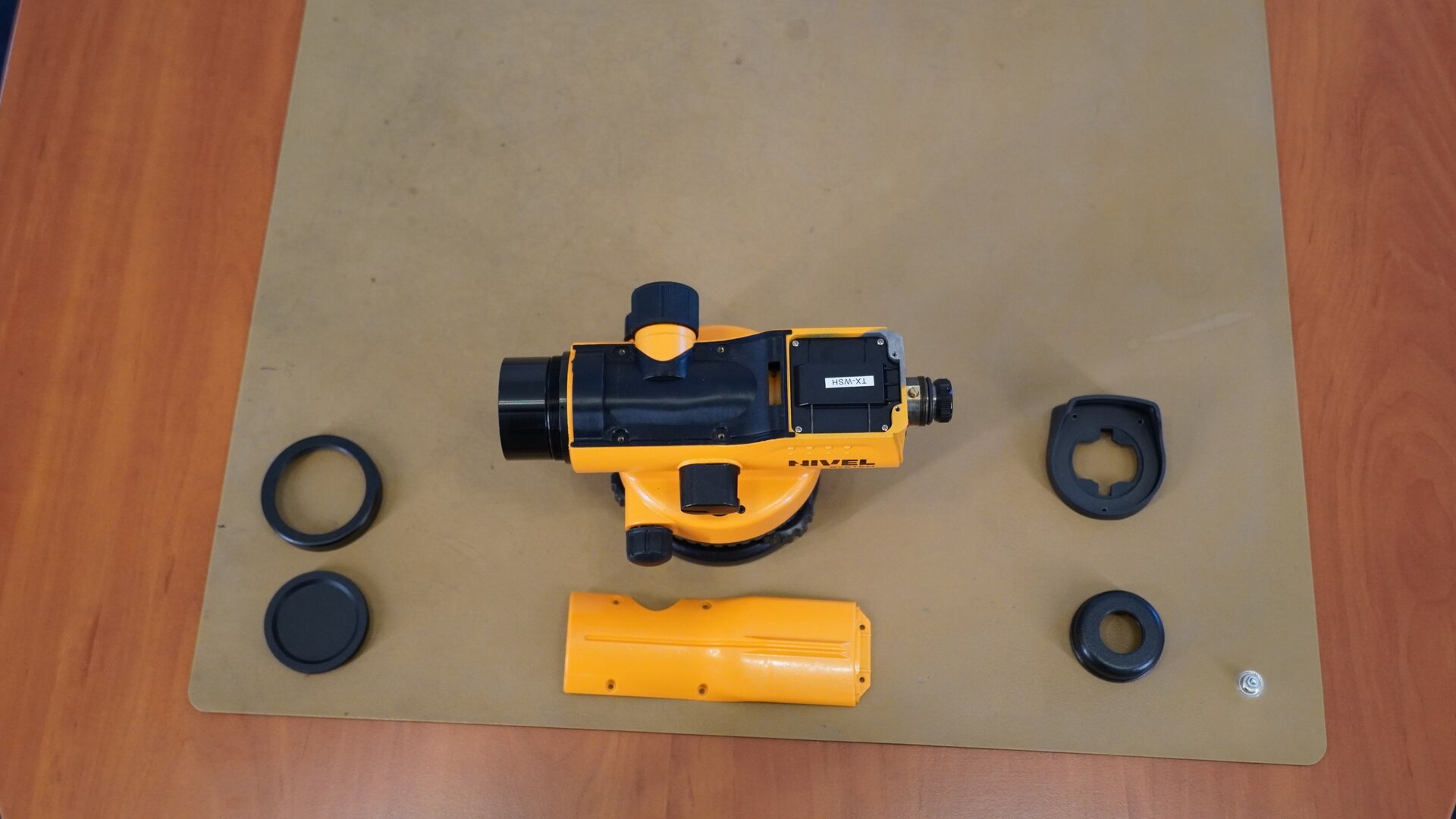

Zdjęcie przedstawia urządzenie widziane od góry. Zdemontowano z niego górną osłonę oraz obudowę okularu. Widoczne są śruby mocujące pokrywę oraz zespół okularu z krzyżem nitek. Pierścień okularu ma postać czarnego pokrętła, które reguluje ostrość krzyża nitek. Tuż za nim zabudowany jest kompensator.
Budowa niwelatora optycznego 14/20 - Wnętrze lunety osłonięte przez obudowę skrywa soczewki wykonane z wysokiej jakości szkła optycznego, aby zapewnić jak najwyższą jakość obrazu. Wysoka jakość wykonania elementów i materiałów zapewnia wysoką precyzję pomiarów, nawet 2,0 mm/1 km podwójnej niwelacji.
Źródło: Akademia Finansów i Biznesu Vistula, licencja: CC BY 3.0.
RSTmMg9WYKwGK
Zdjęcie przedstawia urządzenie widziane od góry. Zdemontowano z niego górną osłonę oraz obudowę okularu. Obok niwelatora umieszczono zdemontowane elementy: obudowę okularu złożoną z dwóch części oraz górną osłonę, obręcz obiektywu i jego przysłonę.
Budowa niwelatora optycznego 15/20 - Instrument wraz z elementami obudowy skrywa pryzmat zasłonięty pokrywą.
Źródło: Akademia Finansów i Biznesu Vistula, licencja: CC BY 3.0.
RLI2f95JGJr7C

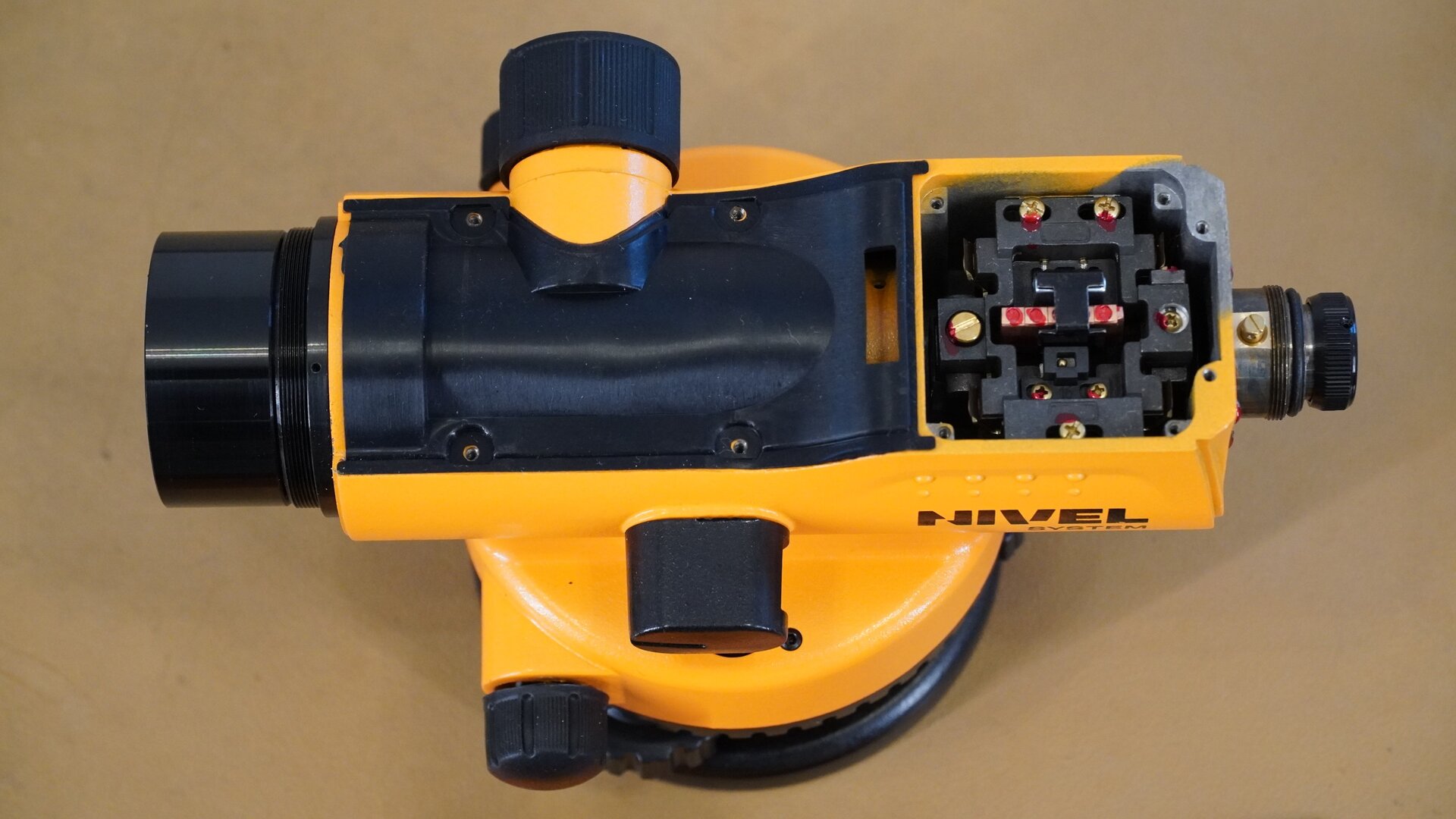

Na zdjęciu przedstawiono widok niwelatora z góry po demontażu osłony. Widoczne są śruby mocujące pokrywę oraz zespół okularu z krzyżem nitek. Pierścień okularu ma postać czarnego pokrętła, które reguluje ostrość krzyża nitek. Tuż za nim zabudowany jest kompensator.
Budowa niwelatora optycznego 15A/20
Źródło: Akademia Finansów i Biznesu Vistula, licencja: CC BY 3.0.
RfPIss7xbspI7

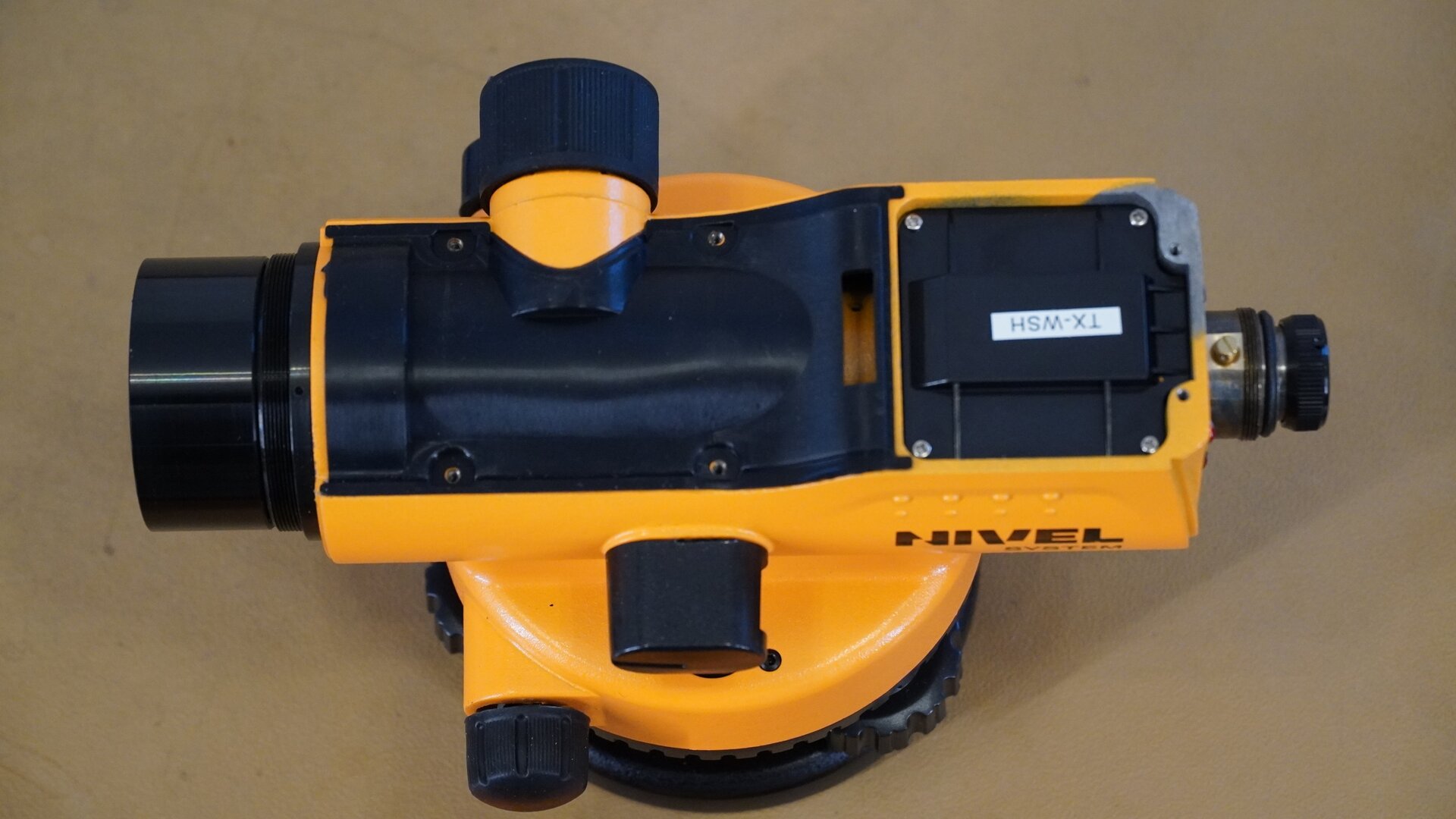

Na zdjęciu przedstawiono widok niwelatora z góry po demontażu osłony. Dzięki temu uwidoczniono kompensator umieszczony tuż za okularem.
Budowa niwelatora optycznego 16/20 - Po usunięciu pokrywy widoczny jest precyzyjny instrument optyczny. Układ optyczny zapewnia jasny, czytelny obraz oraz duże powiększenie.
Źródło: Akademia Finansów i Biznesu Vistula, licencja: CC BY 3.0.
R1OB4OdTj5H2A

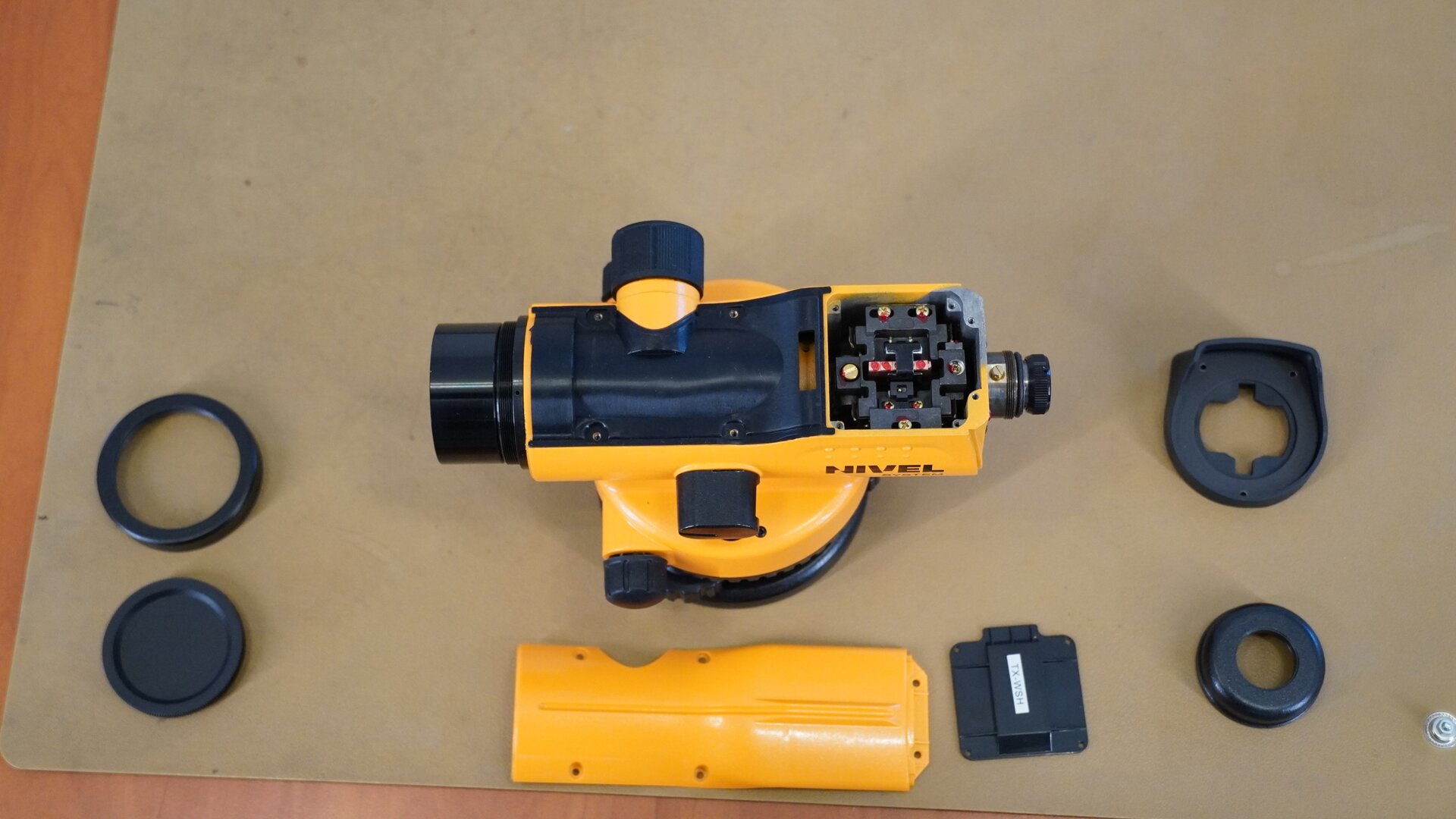

Zdjęcie przedstawia urządzenie widziane od góry. Zdemontowano z niego górną osłonę oraz obudowę okularu i osłonę kompensatora. Obok niwelatora umieszczono zdemontowane elementy: obudowę okularu złożoną z dwóch części oraz górną osłonę, obręcz obiektywu i jego przysłonę, a także osłonę kompensatora.
Budowa niwelatora optycznego 16A/20
Źródło: Akademia Finansów i Biznesu Vistula, licencja: CC BY 3.0.
RxqsmAD8M8GMa

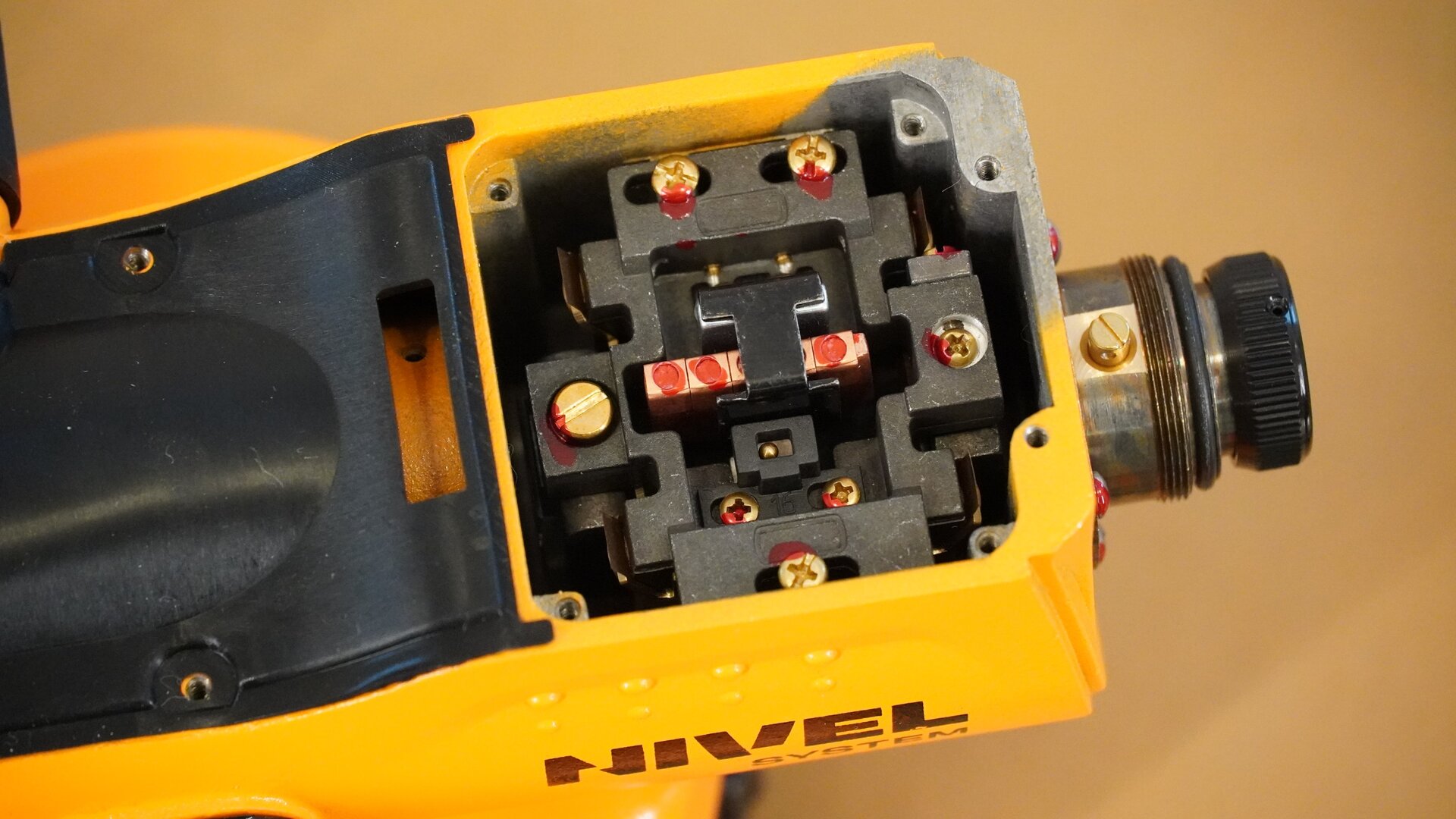

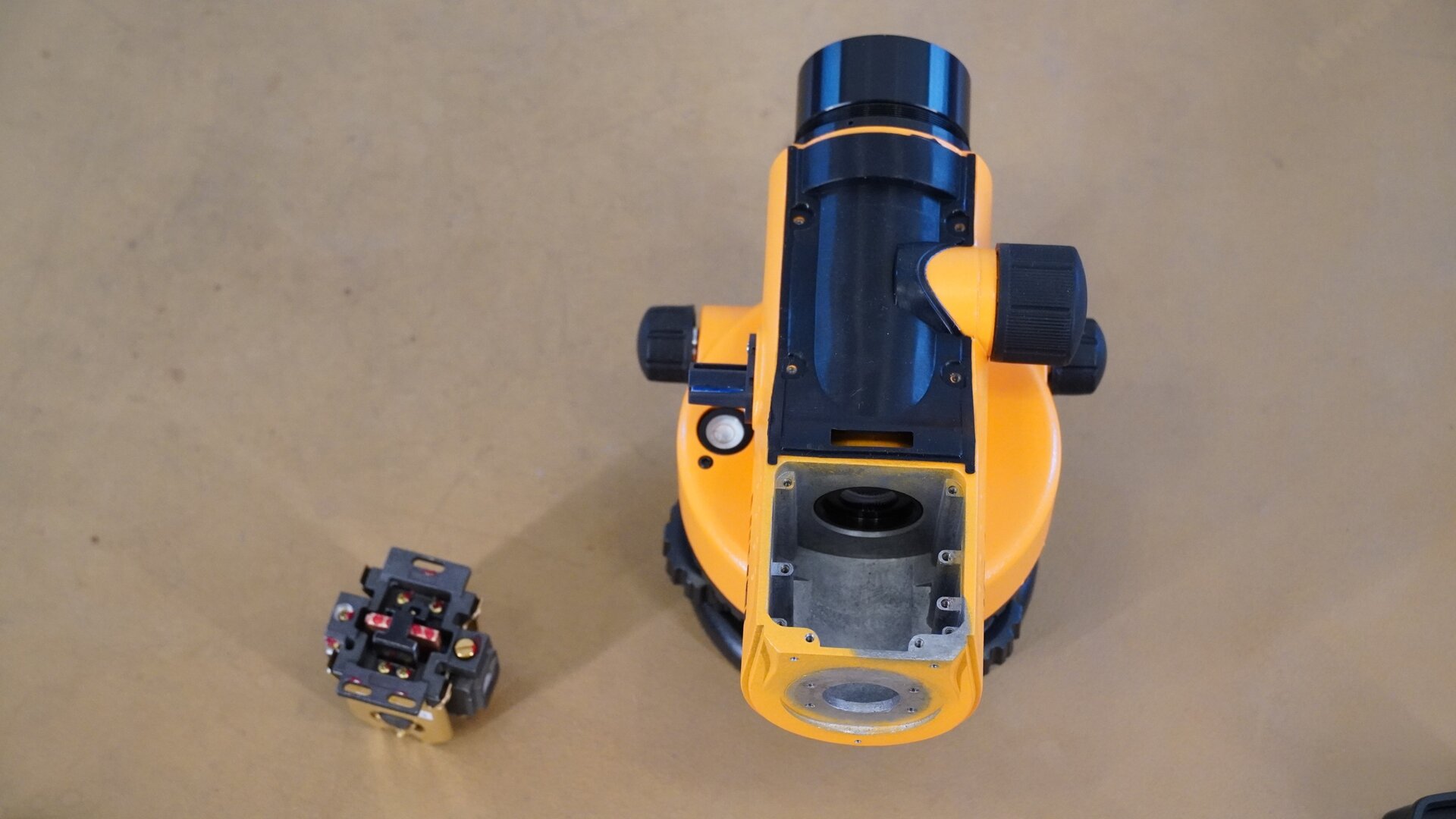

Zdjęcie przedstawia widok niwelatora z góry, po zdjęciu górnej osłony. Tuż za okularem widoczny jest kompensator ze śrubami w górnej części.
Budowa niwelatora optycznego 17/20 - Wewnątrz okularu znajduje się metalowy mechanizm utrzymujący elementy szklane. Mechanizm ten służy do regulacji ostrości obrazu, ustawienia krzyżownicy oraz regulacji innych parametrów związanych z obserwacją.
Źródło: Akademia Finansów i Biznesu Vistula, licencja: CC BY 3.0.
RQETG2v3Yb1Y9
Zdjęcie przedstawia widok niwelatora z góry, po zdjęciu górnej osłony. Tuż za okularem widoczne jest puste miejsce, w którym był umieszczony kompensator. Kompensator znajduje się teraz obok niwelatora. Dalej widoczny jest tubus zakończony obiektywem, a po bokach pokrętła.
Budowa niwelatora optycznego 18/20 - Element optyczny znajdujący się w instrumencie jest niezbędny do przeprowadzania pomiaru. W okularze niwelatora głównym elementem optycznym są soczewki, które skupiają światło. Są wykonane z wysokiej jakości szkła optycznego, aby zapewnić najwyższą jakość obrazu. W okularze mogą być zastosowane różne typy soczewek – w zależności od modelu i zastosowania niwelatora.
Źródło: Akademia Finansów i Biznesu Vistula, licencja: CC BY 3.0.
RdpsyKjNBlSXy

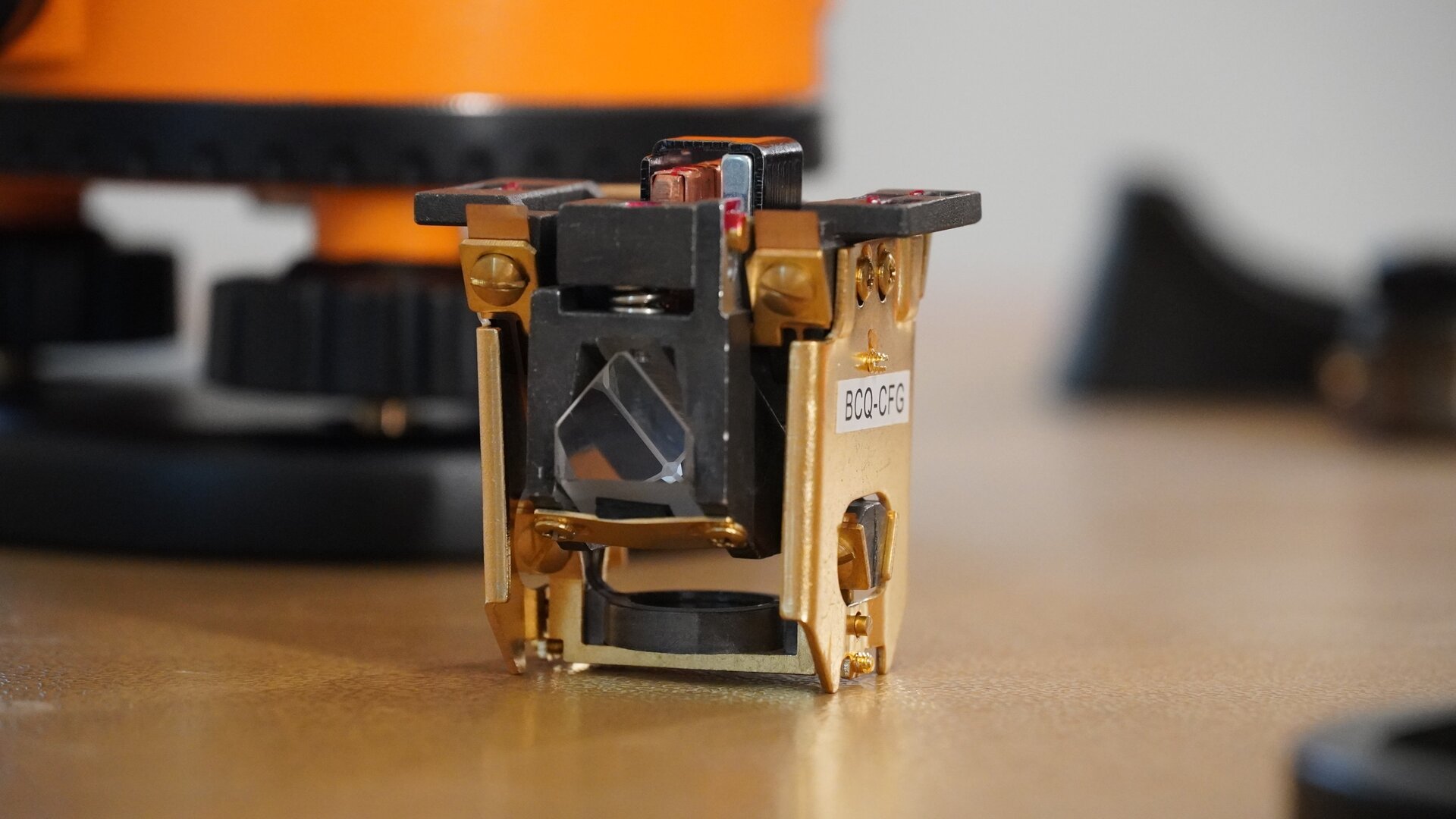

Na zdjęciu ukazano zbliżenie mechanizmu kompensatora. W dolnej części znajduje się wahadło, które jest wprawiane w ruch dzięki magnesowi umieszczonemu na dole mechanizmu. Do wahadła przymocowane jest szkiełko pryzmatu łamiącego. Cały mechanizm wahadła jest podtrzymywany przez nici stalowe.
Budowa niwelatora optycznego 19/20 - Okular i jego wnętrze, czyli soczewki, krzyżownica i okular mikrometryczny tworzą razem skomplikowany, ale precyzyjny system optyczny w instrumencie. Elementy te wykonane są z różnych tworzyw.
Źródło: Akademia Finansów i Biznesu Vistula, licencja: CC BY 3.0.
RVFkPSp3XFg0m

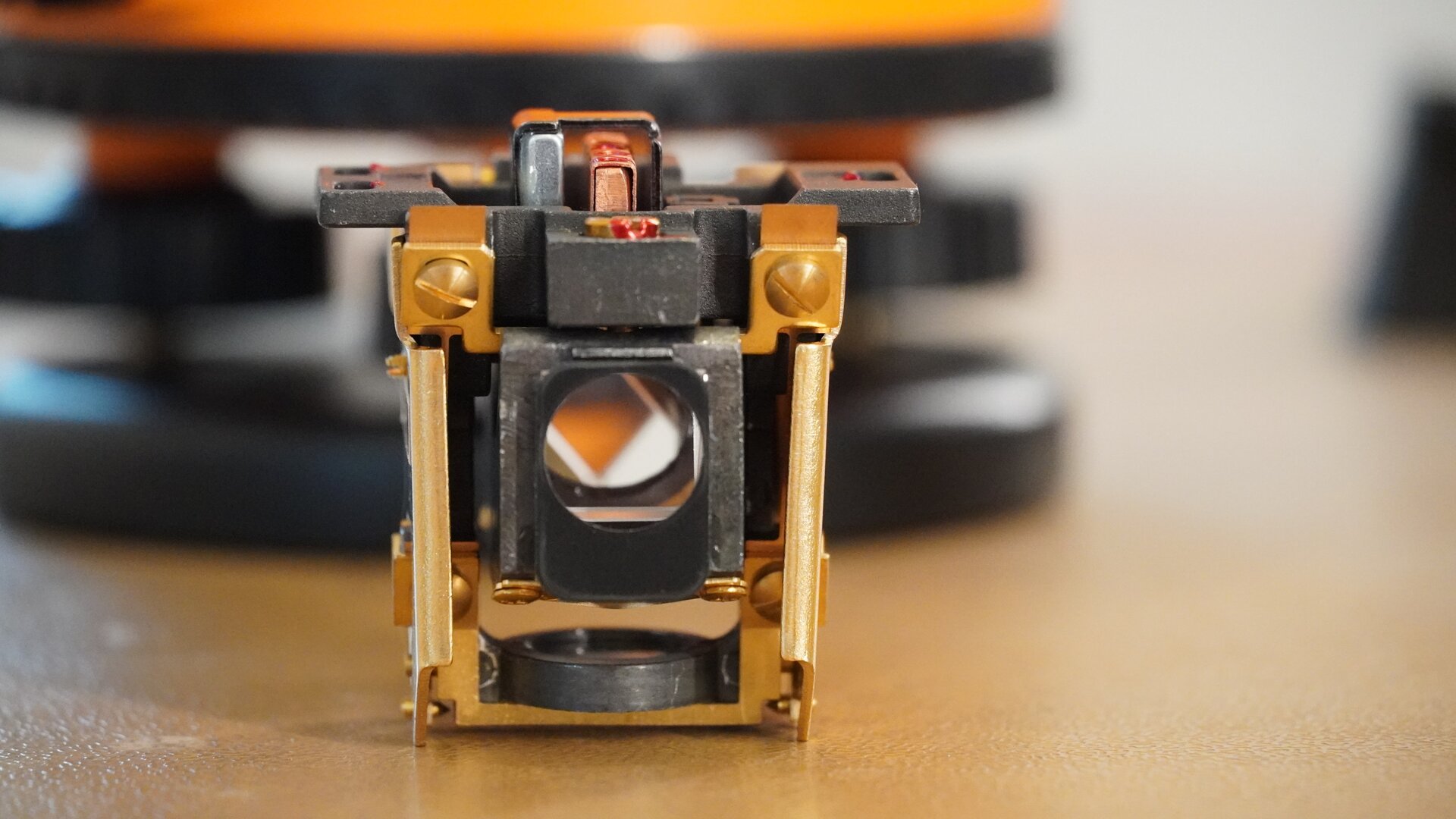

Zdjęcie przedstawia widok kompensatora ukazany od strony przeciwległej do pryzmatu.
Budowa niwelatora optycznego 19A/20
Źródło: Akademia Finansów i Biznesu Vistula, licencja: CC BY 3.0.
R1VCizG0NNAMC

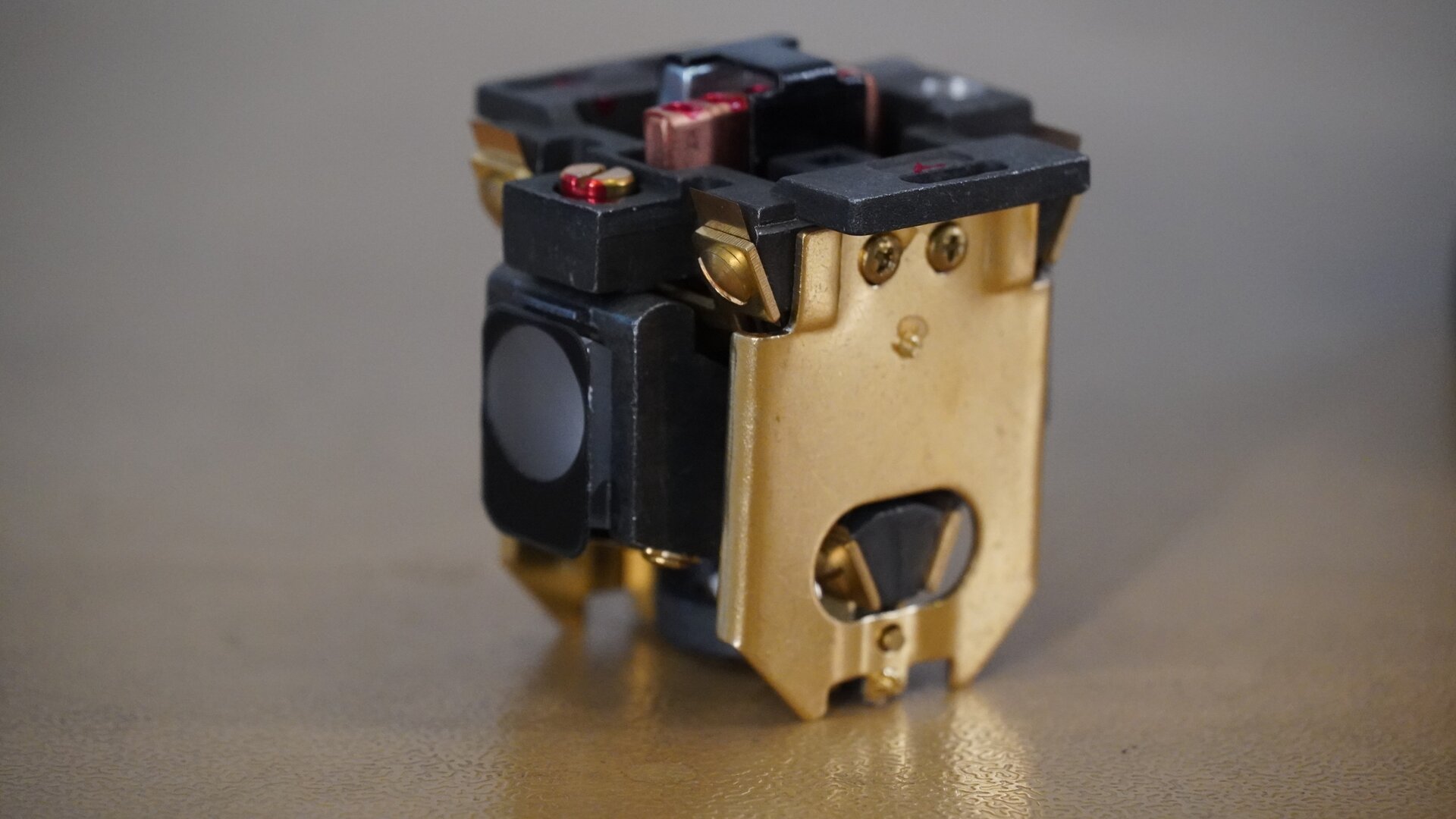

Na zdjęciu ukazano kompensator widziany z boku.
Budowa niwelatora optycznego 19B/20
Źródło: Akademia Finansów i Biznesu Vistula, licencja: CC BY 3.0.
RSYc158JsS0kU

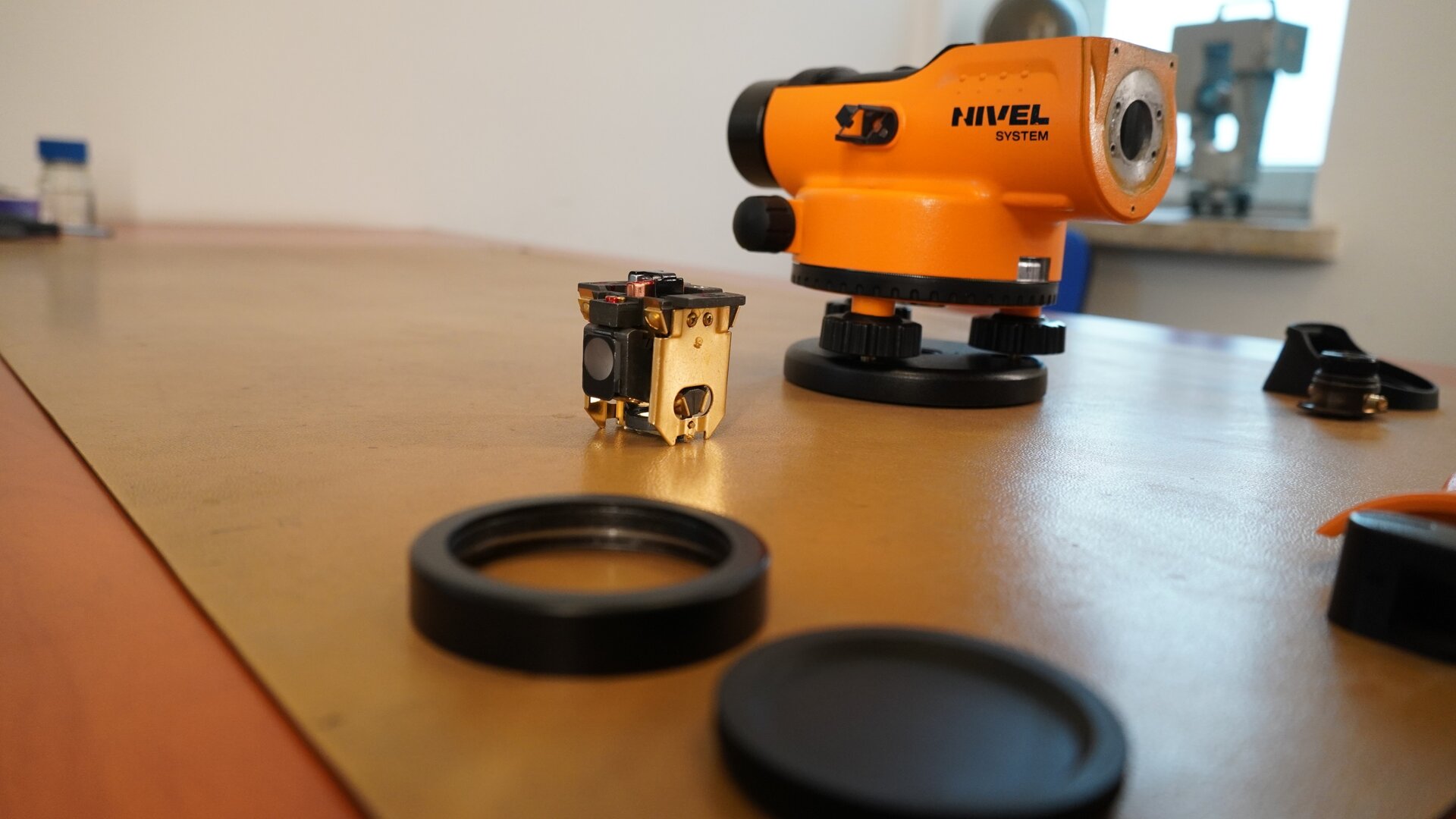

Na zdjęciu przedstawiono niwelator po demontażu okularu, jego obudowy oraz kompensatora. Zdemontowane części ustawiono przed instrumentem pomiarowym.
Budowa niwelatora optycznego 19C/20
Źródło: Akademia Finansów i Biznesu Vistula, licencja: CC BY 3.0.
RkaFYnbVN81MY

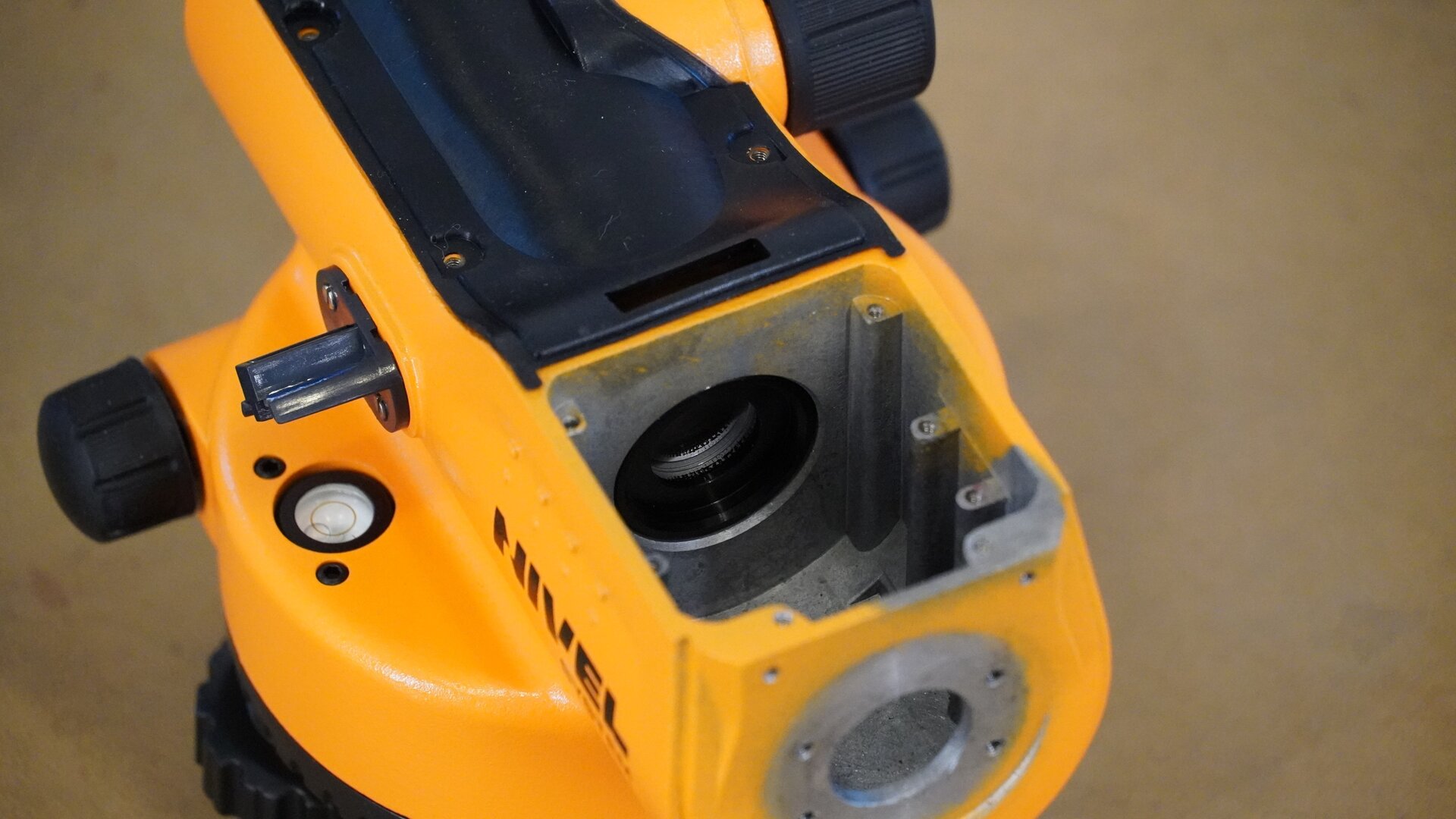

Na zdjęciu ukazano zbliżenie niwelatora, na którym uwidoczniono miejsce na kompensator.
Budowa niwelatora optycznego 19D/20
Źródło: Akademia Finansów i Biznesu Vistula, licencja: CC BY 3.0.
Ri39ey8MofTTy

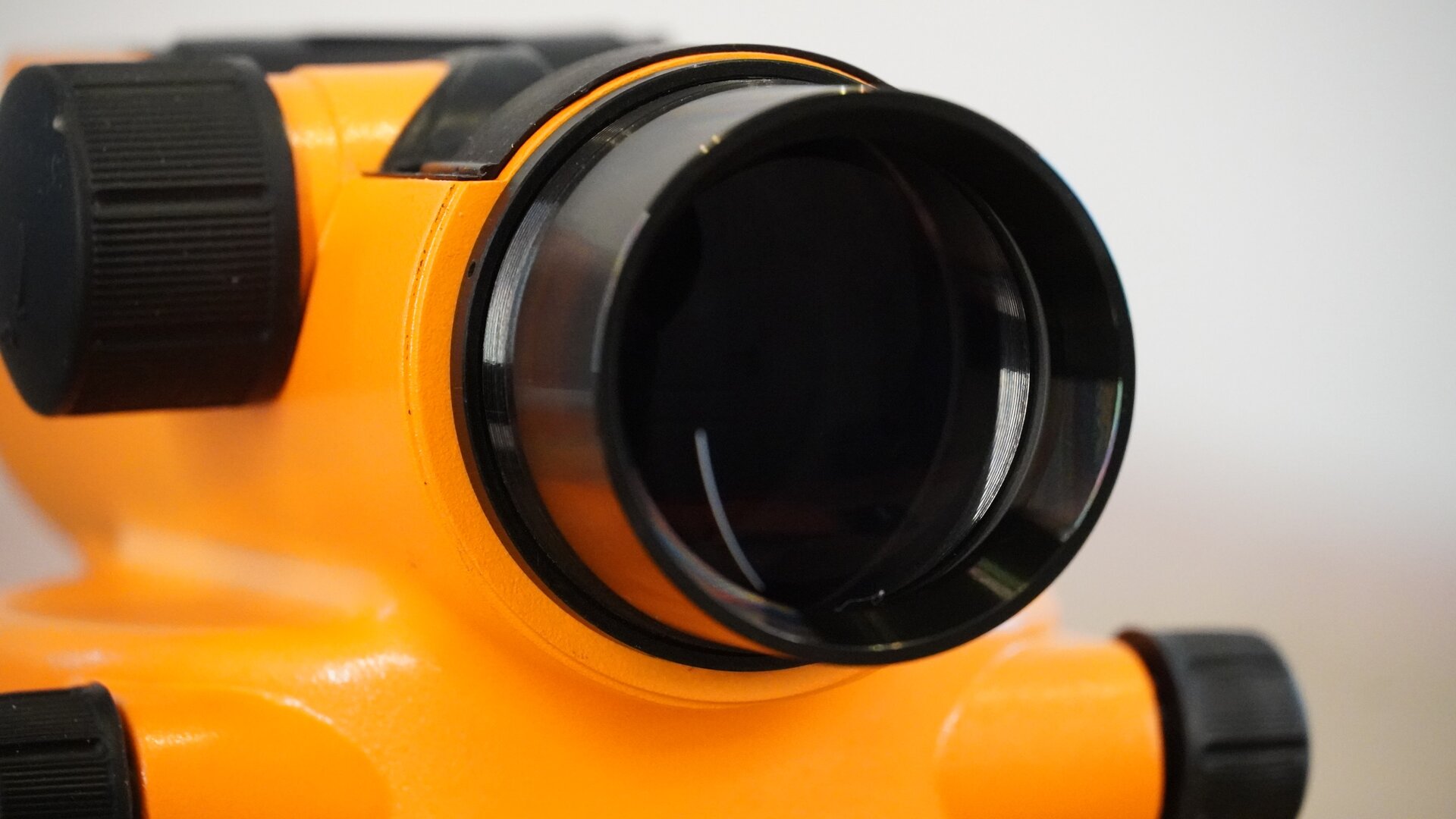

Zdjęcie przedstawia zbliżenie niwelatora od strony obiektywu.
Budowa niwelatora optycznego 20/20 - Powiększenie lunety niwelatora uzależnione jest od jego modelu. Powiększenie dzielmy na: x20, x24 i x32. Innym ważnym parametrem niwelatora jest średnica obiektywu, najczęściej wynosi ona do 36‑40 mm.
Źródło: Akademia Finansów i Biznesu Vistula, licencja: CC BY 3.0.
R1X5Banoz1D1z

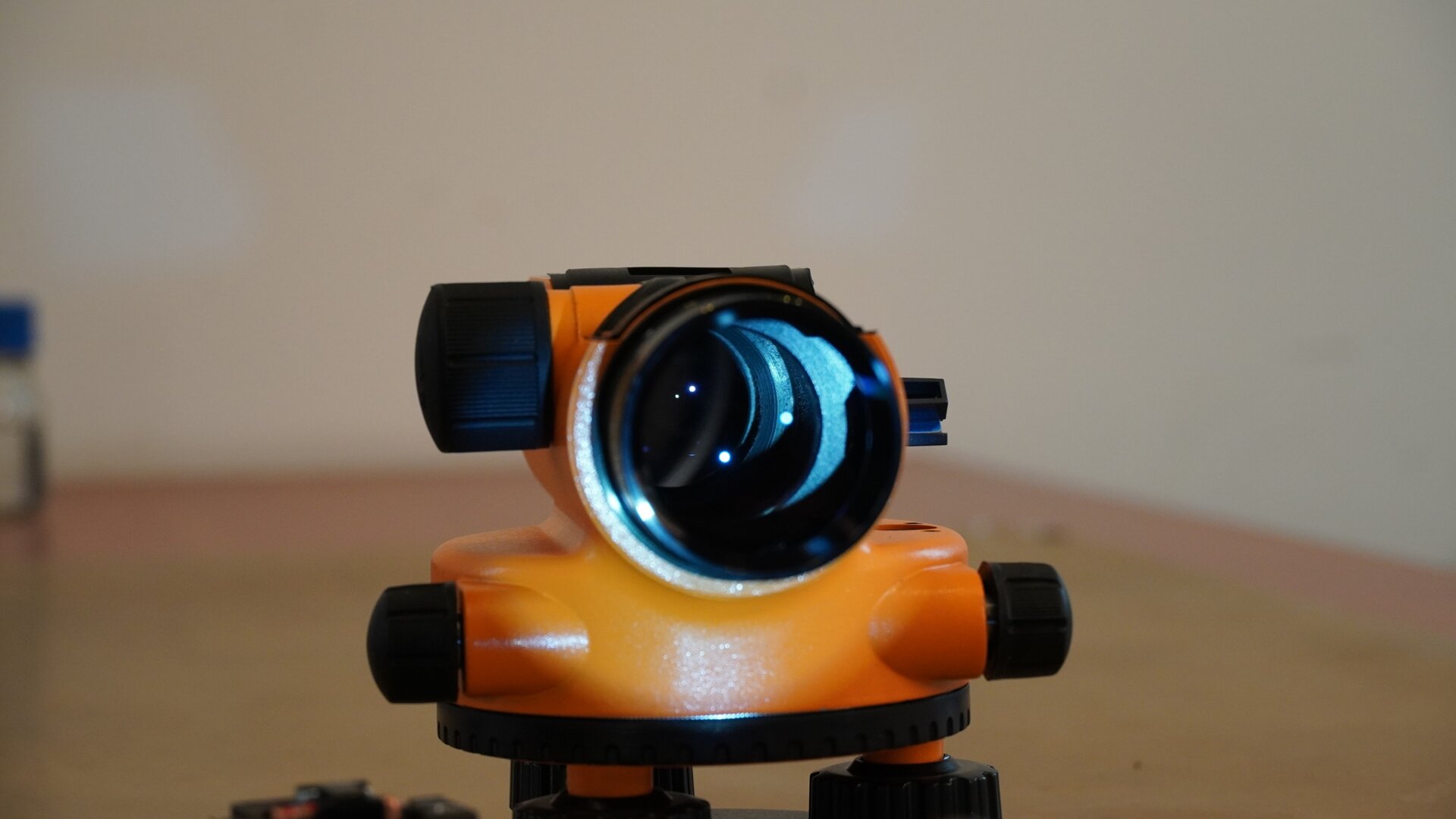

Na zdjęciu przedstawiono niwelator od strony obiektywu.
Budowa niwelatora optycznego 20A/20
Źródło: Akademia Finansów i Biznesu Vistula, licencja: CC BY 3.0.

2/4 Budowa teodolitu

2
R1IuWNwtnKB2G
Nagranie tożsame z treścią tekstu umieszczonego pod paskiem odtwarzania.

Nagranie dostępne pod adresem https://zpe.gov.pl/a/DnbjmwPKj

Nagranie tożsame z treścią tekstu umieszczonego pod paskiem odtwarzania.

Teodolit to instrument geodezyjny wykorzystywany do pomiarów kątów poziomych i pionowych. Obecnie najczęściej wykorzystuje się w pomiarach teodolity z elektronicznym systemem pomiarowym, rejestrujące wartości kierunków poziomych czy pionowych w sposób ciągły. Elementy składowe teodolitu to: spodarka, tuleja złączona ze spodarką, koło poziome, alidada, dźwigary lunety, luneta, koło pionowe sprzęgnięte z lunetą.

1
RvsyHGbHfUjXx1

Zasób interaktywny dostępny pod adresem https://zpe.gov.pl/a/DnbjmwPKj

Teodolit elektroniczny
Źródło: Akademia Finansów i Biznesu Vistula, licencja: CC BY 3.0.

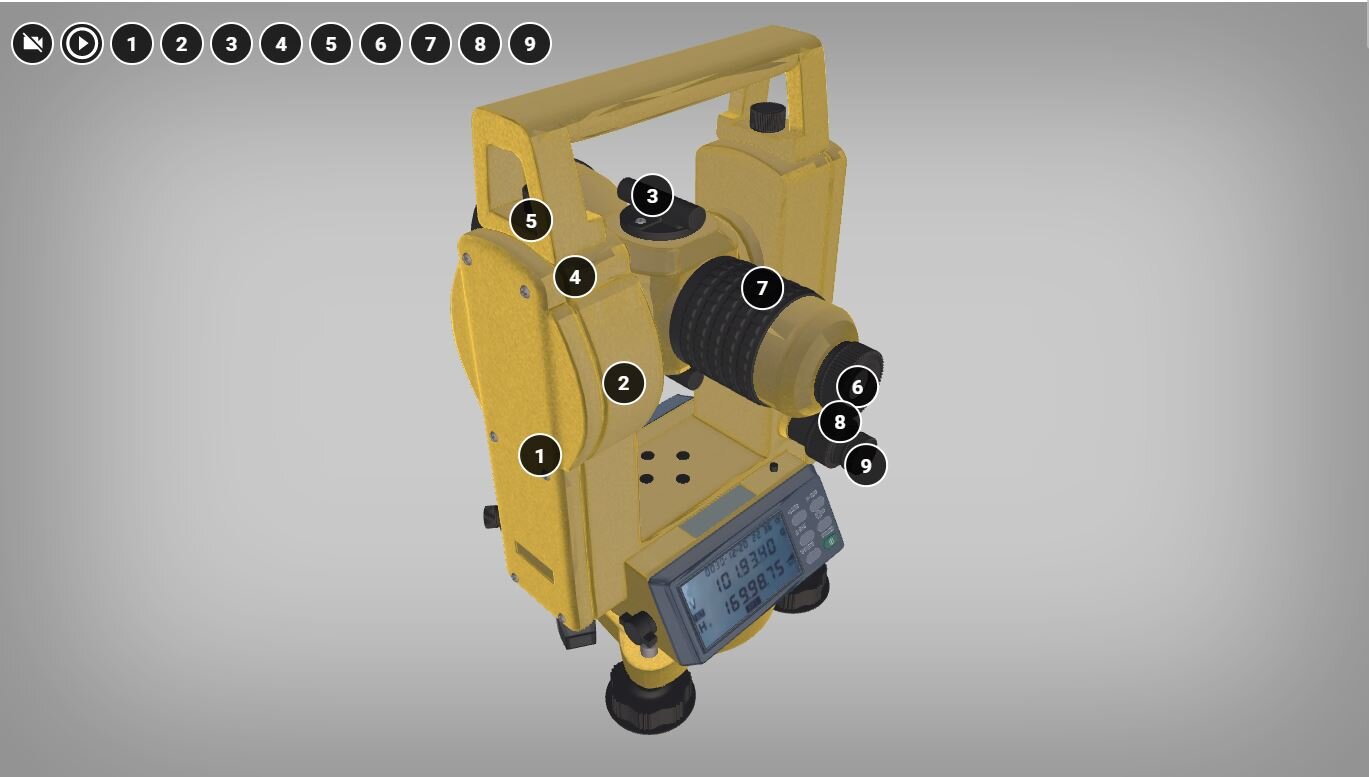

Wizualizacja trzy de ukazuje budowę teodolitu, umożliwia obserwację tego instrumentu w pełnej panoramie z zewnątrz, z perspektywy obserwatora obchodzącego obiekt wokół. Każdy element przedstawionego urządzenia został podpisany przy użyciu znacznika w postaci kółka z cyfrą w środku. Po kliknięciu znacznika wyświetla się pole tekstowe z nazwą elementu oraz pasek odtwarzania. Nagrania audio są tożsame z treścią podpisów.

1.       Dźwigar

2.       Krąg pionowy

3.       Celownik kolimatorowy

4.       Luneta

5.       Obiektyw lunety

6.       Okular lunety

7.       Pierścień ogniskujący

8.       Lunetka systemu odczytowego

9.       Okular lunetki systemu odczytowego

1
RK4vkwyfBeF07

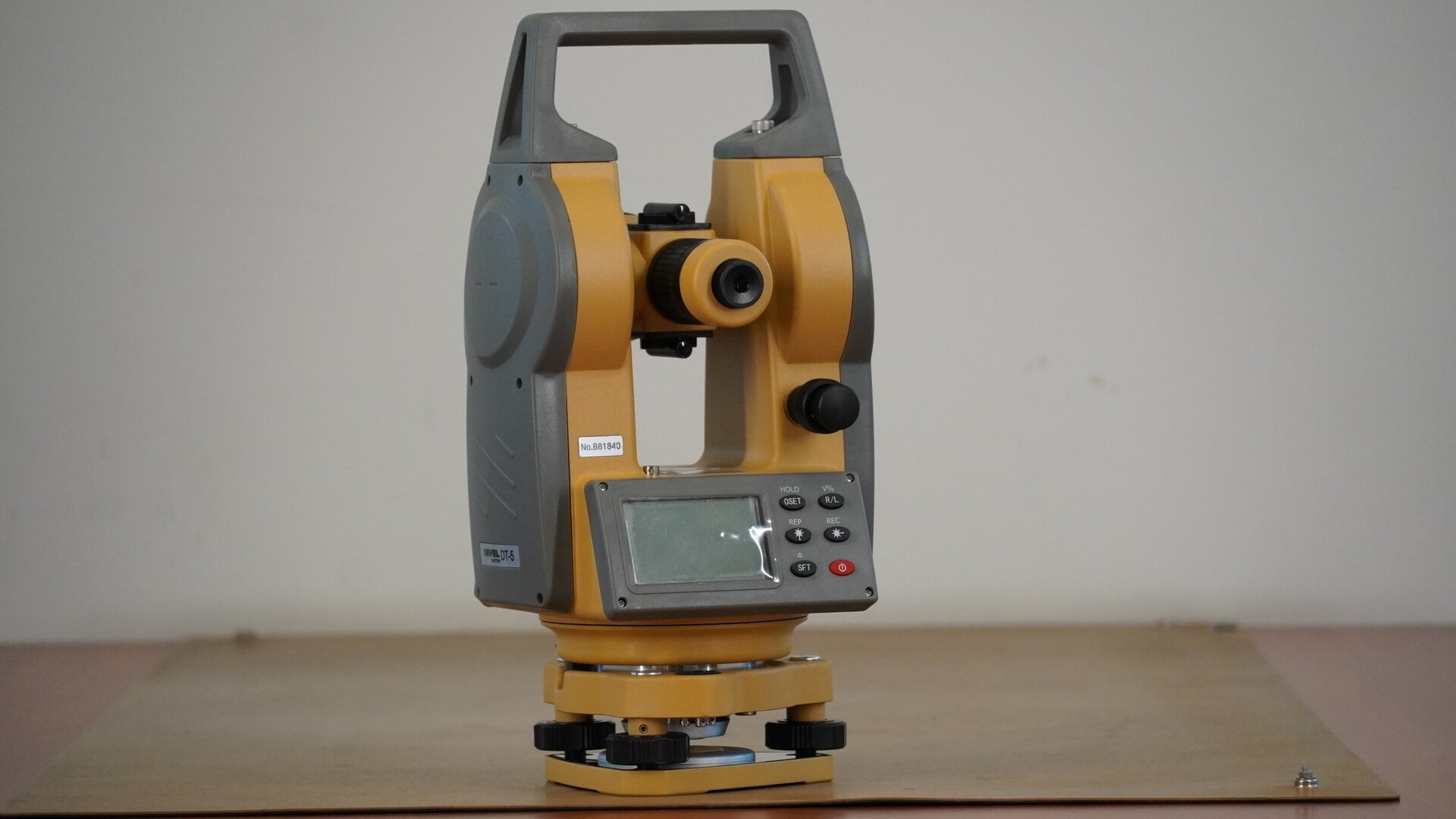

Na zdjęciu przedstawiono teodolit. Urządzenie posiada trójkątną podstawę w formie płytki sprężynującej. W każdym jej rogu znajduje się śruba poziomująca. Na śrubach osadzona jest spodarka, czyli podstawa instrumentu. W spodarce mieści się śruba dociskowa, a na spodarce okrągła alidada, czyli korpus urządzenia. Na nim zaś znajdują się pokrętła leniwki alidady i leniwki lunety oraz zacisk alidady i lunety. Konstrukcję instrumentu uzupełnia prostokątna rama z uchwytem w górnej części, wewnątrz została osadzona luneta. Pod obiektywem znajduje się wyświetlacz.
Teodolit elektroniczny 1/4 - Teodolit to przyrząd geodezyjny służący do pomiaru kątów poziomych i pionowych. Wyróżniamy teodolity tradycyjne i elektroniczne. Teodolit elektroniczny wykorzystywany jest w budownictwie i geodezji, zwłaszcza przy pomiarach trudno dostępnych obszarów, np. stromych zboczy, wysokich budynków czy mostów.
Źródło: Akademia Finansów i Biznesu Vistula, licencja: CC BY 3.0.
RZwBqv3Pp7DlL

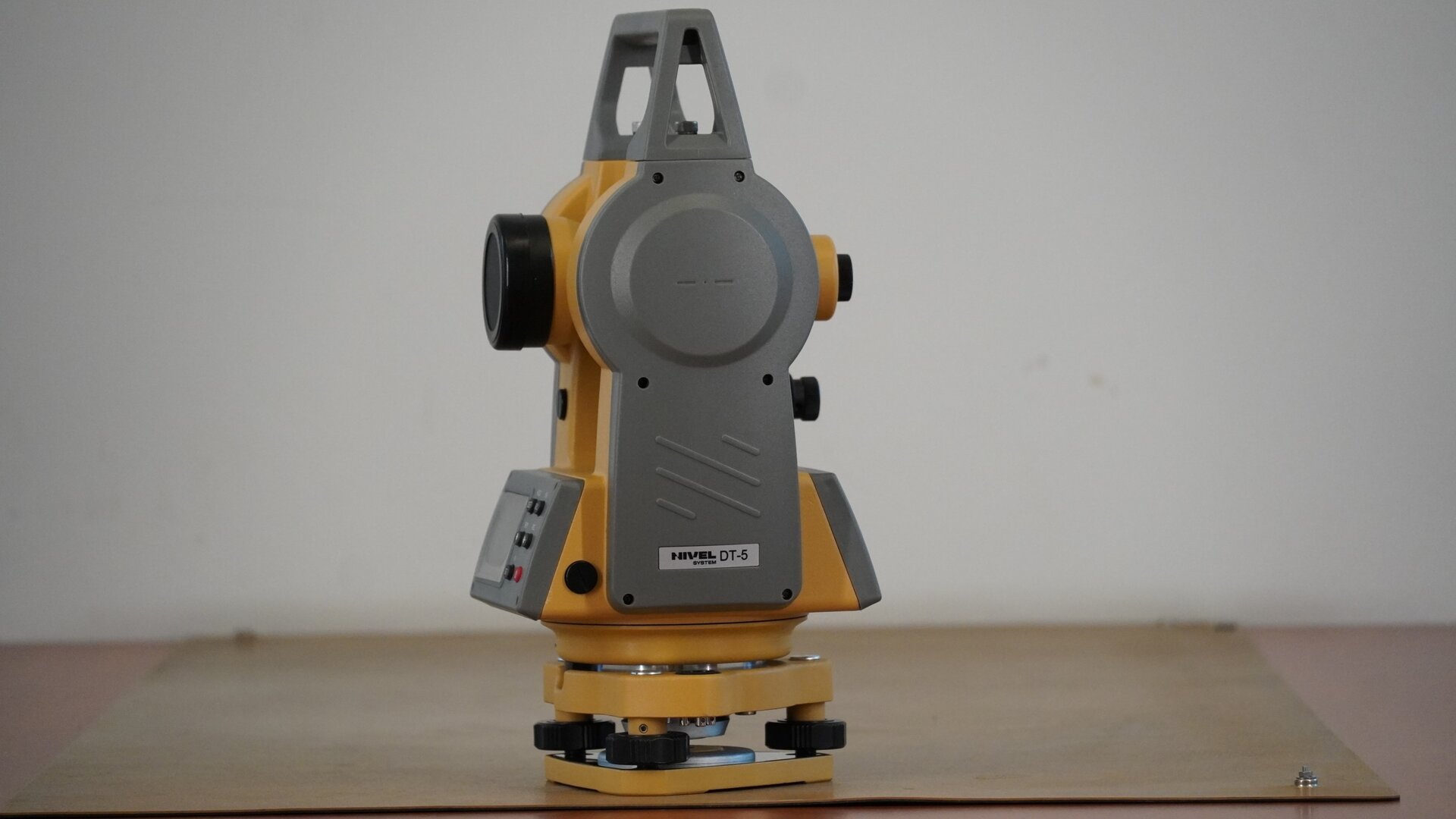

Zdjęcie ukazuje teodolit widziany z boku. Po lewej stronie znajduje się obiektyw, a po prawej okular.
Teodolit elektryczny 1A/4
Źródło: Akademia Finansów i Biznesu Vistula, licencja: CC BY 3.0.
R1N6qOqOaLEC4

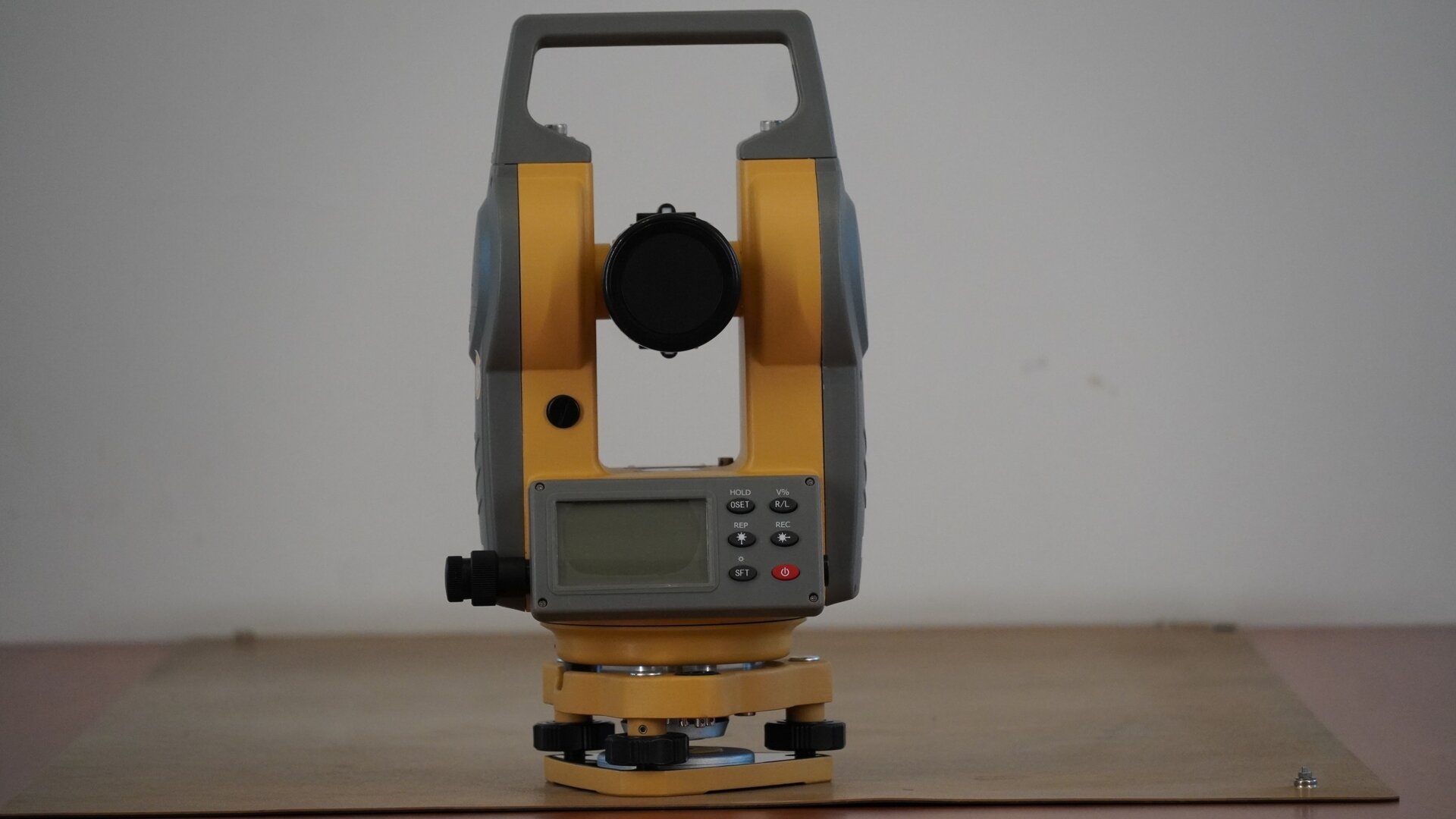

Na zdjęciu przedstawiono teodolit od strony obiektywu. Urządzenie posiada trójkątną podstawę w formie płytki sprężynującej. W każdym jej rogu znajduje się śruba poziomująca. Na śrubach osadzona jest spodarka, czyli podstawa instrumentu. W spodarce mieści się śruba dociskowa, a na spodarce okrągła alidada, czyli korpus urządzenia. Na nim zaś znajdują się pokrętła leniwki alidady i leniwki lunety oraz zacisk alidady i lunety. Konstrukcję instrumentu uzupełnia prostokątna rama z uchwytem w górnej części, wewnątrz została osadzona luneta. Pod obiektywem znajduje się wyświetlacz z przyciskami.
Teodolit elektryczny 1B/4
Źródło: Akademia Finansów i Biznesu Vistula, licencja: CC BY 3.0.
R6eaD1sLM2FPn

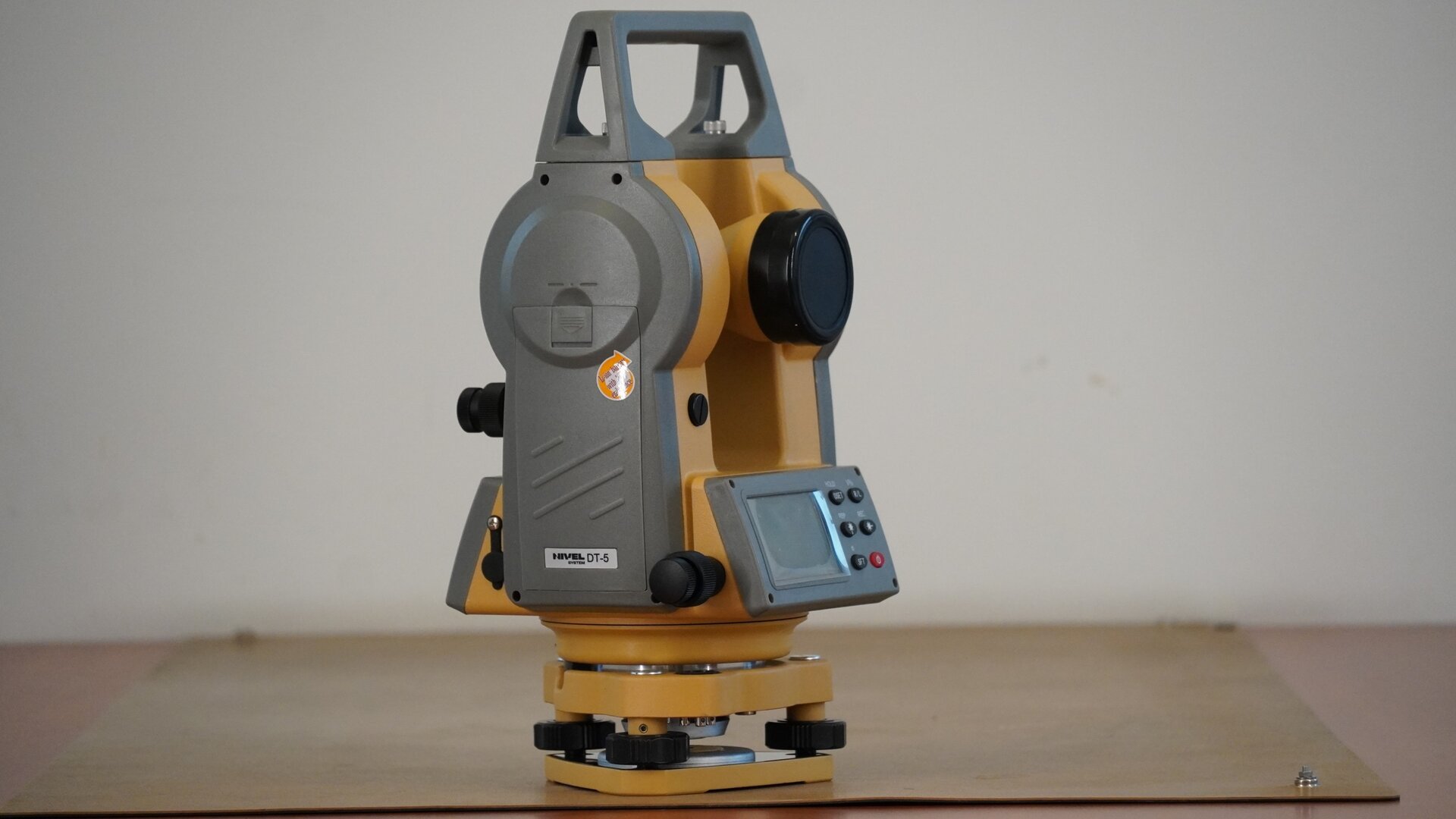

Zdjęcie ukazuje boczne ujęcie teodolitu. Po prawej stronie widoczny jest obiektyw, a poniżej wyświetlacz z przyciskami. Urządzenie posiada trójkątną podstawę w formie płytki sprężynującej. W każdym jej rogu znajduje się śruba poziomująca. Na śrubach osadzona jest spodarka, czyli podstawa instrumentu. W spodarce mieści się śruba dociskowa, a na spodarce okrągła alidada, czyli korpus urządzenia. Na nim zaś znajdują się pokrętła leniwki alidady i leniwki lunety oraz zacisk alidady i lunety. Konstrukcję instrumentu uzupełnia prostokątna rama z uchwytem w górnej części.
Teodolit elektryczny 1C/4
Źródło: Akademia Finansów i Biznesu Vistula, licencja: CC BY 3.0.
RfxLwMIr8s4xR

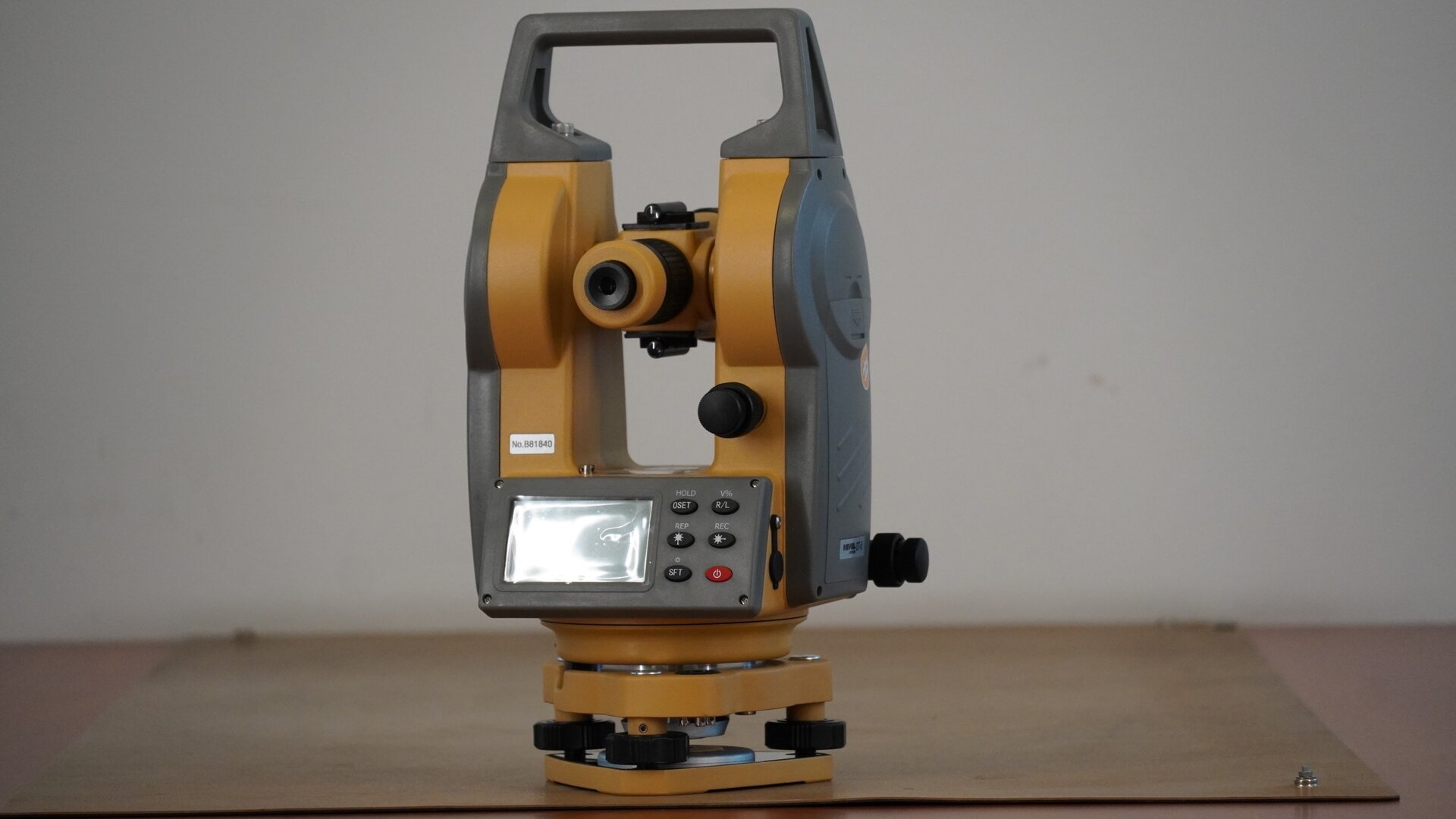

Na zdjęciu przedstawiono teodolit widziany od strony okularu. Urządzenie posiada trójkątną podstawę w formie płytki sprężynującej. W każdym jej rogu znajduje się śruba poziomująca. Na śrubach osadzona jest spodarka, czyli podstawa instrumentu. W spodarce mieści się śruba dociskowa, a na spodarce okrągła alidada, czyli korpus urządzenia. Na nim zaś znajdują się pokrętła leniwki alidady i leniwki lunety oraz zacisk alidady i lunety. Konstrukcję instrumentu uzupełnia prostokątna rama z uchwytem w górnej części. Pod okularem znajduje się wyświetlacz z przyciskami.
Teodolit elektryczny 1D/4
Źródło: Akademia Finansów i Biznesu Vistula, licencja: CC BY 3.0.
Rzoc1tfJPq2B0

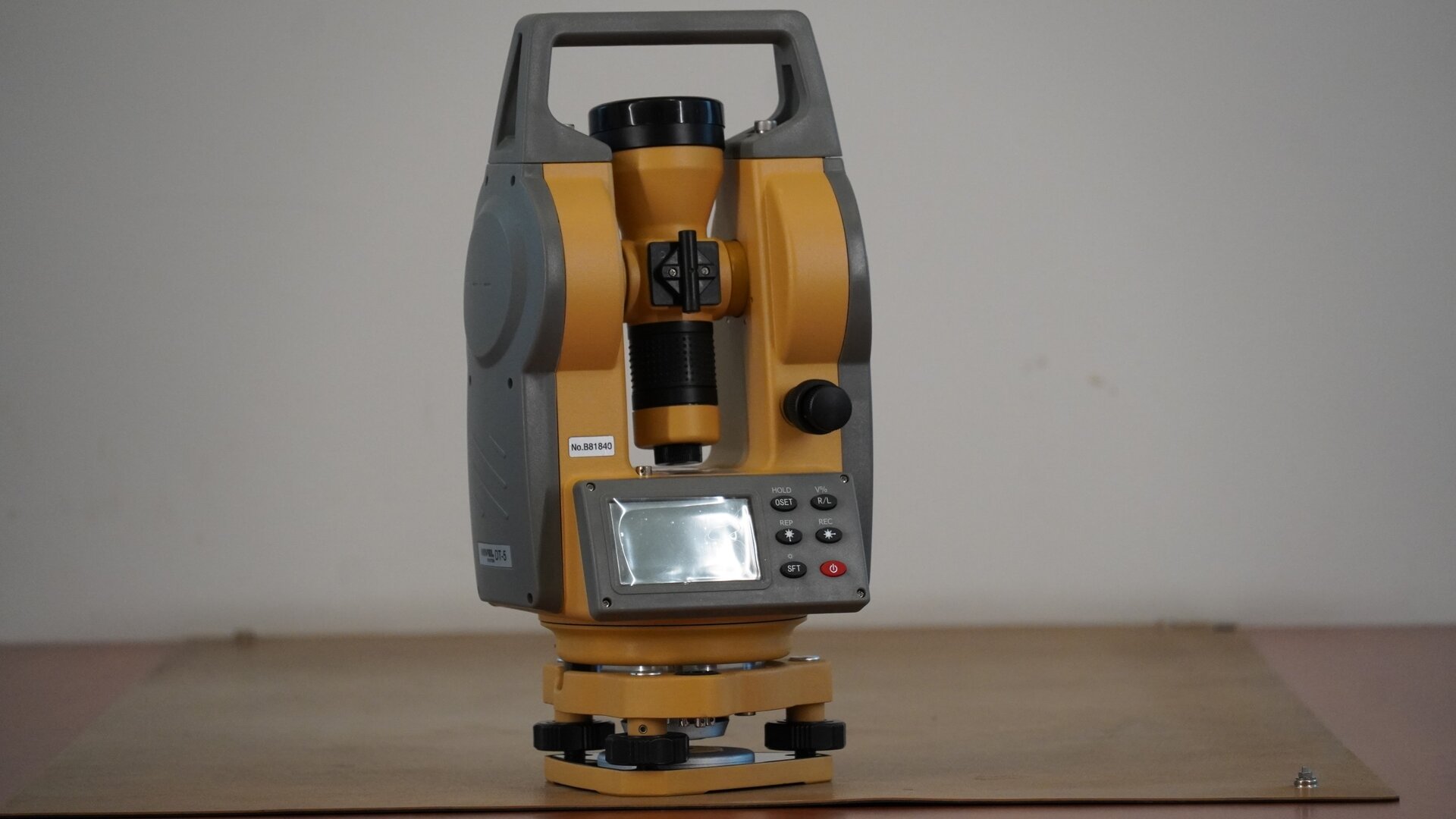

Zdjęcie przedstawia teodolit ze złożoną lunetą. W tej pozycji okular lunety znajduje się na dole, a obiektyw na górze.
Teodolit elektryczny 1E/4
Źródło: Akademia Finansów i Biznesu Vistula, licencja: CC BY 3.0.
R1WViRtJM5BYe

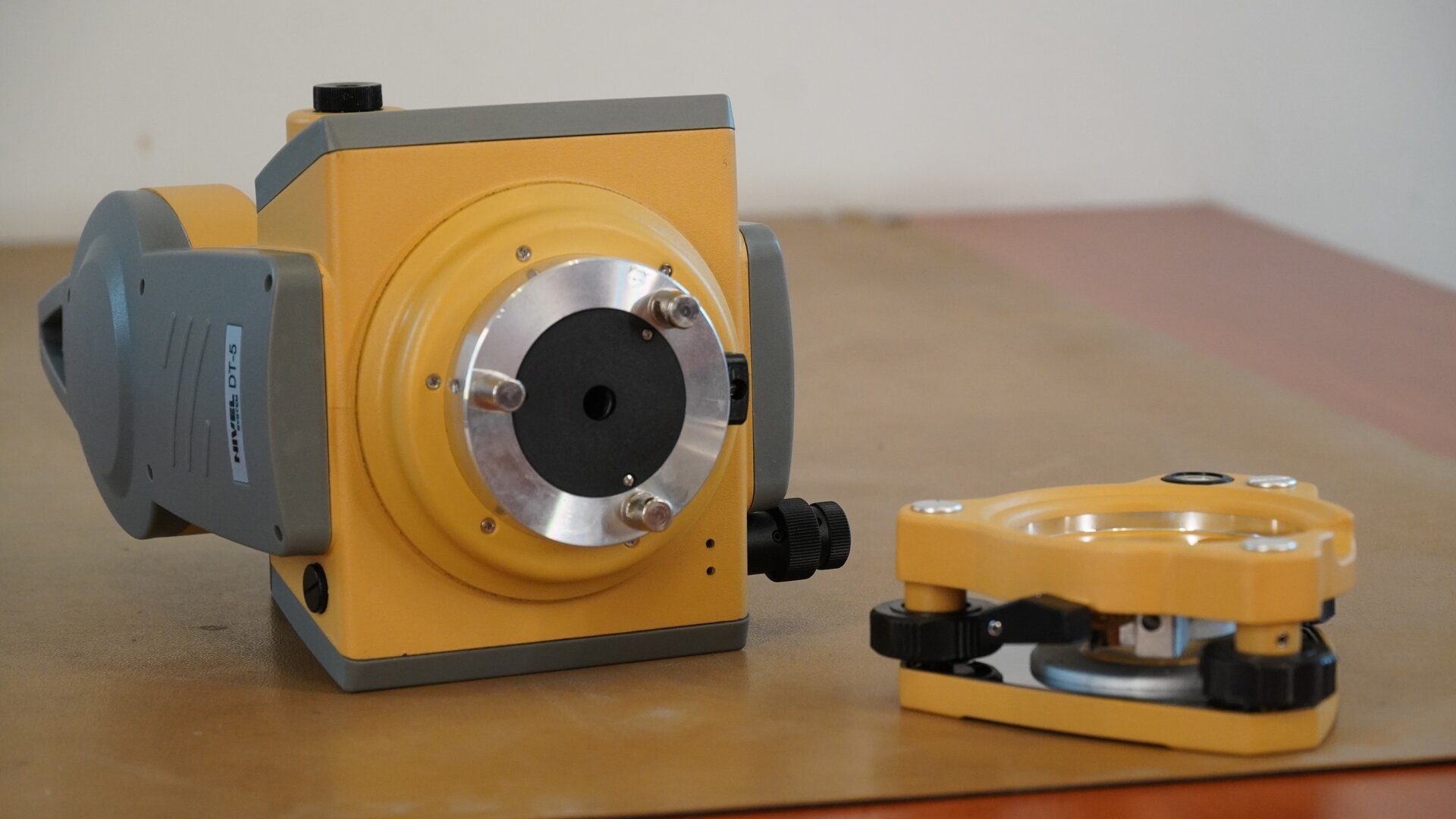

Na zdjęciu przedstawiono teodolit po zdemontowaniu korpusu alidady. Na prawo od urządzenia znajduje się zdemontowana podstawa.
Teodolit elektryczny 2/4 - Teodolit wyposażony jest w spodarkę, dzięki której mocowany jest do statywu za pomocą śruby sercowej. Podstawka wyposażona jest w śruby rektyfikacyjne libelli pudełkowej, dźwignię mocującą, śruby ustawcze oraz libellę pudełkową wykorzystywaną przy poziomowaniu instrumentu.
Źródło: Akademia Finansów i Biznesu Vistula, licencja: CC BY 3.0.
R1NqFStFMh2LY

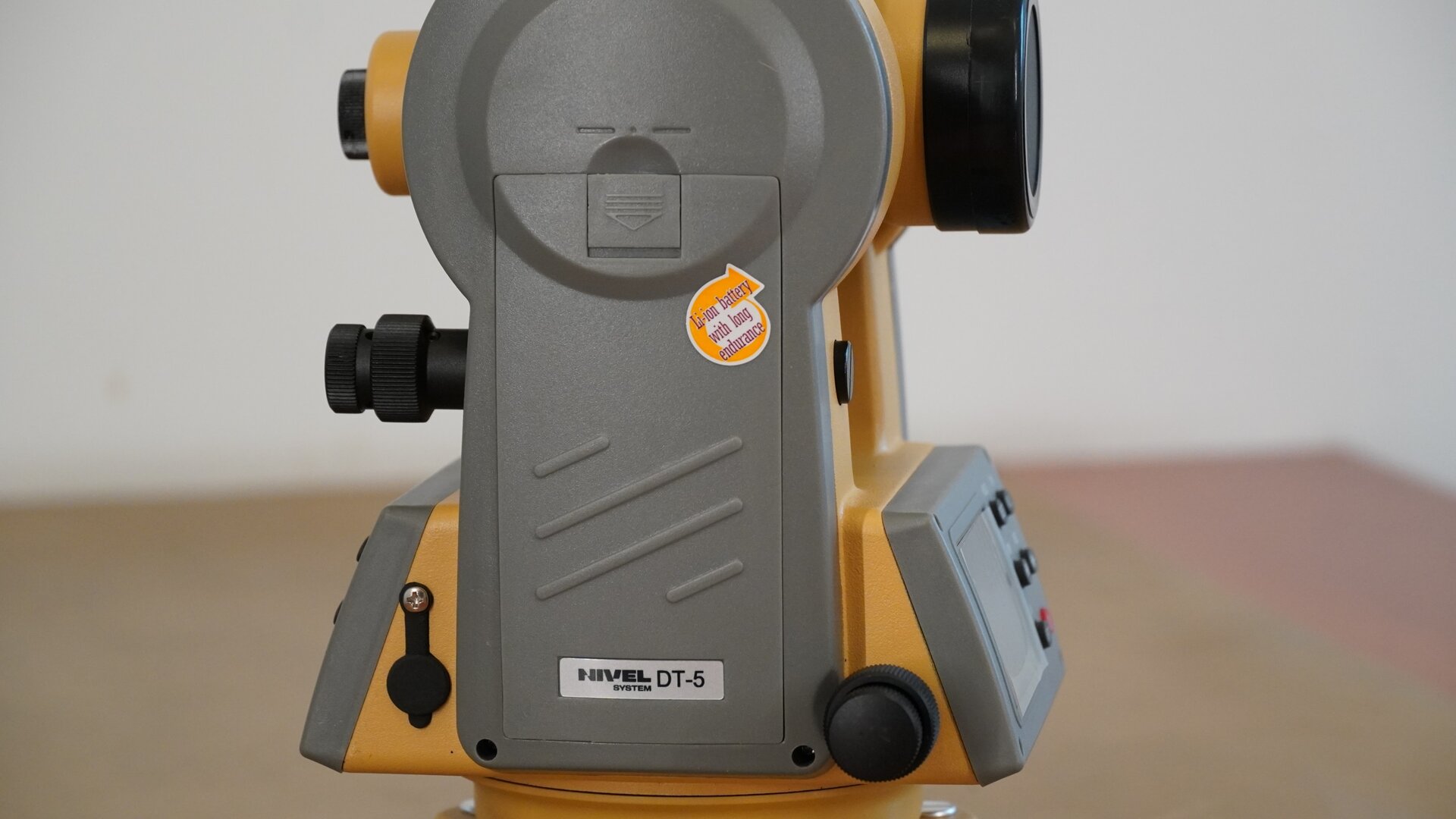

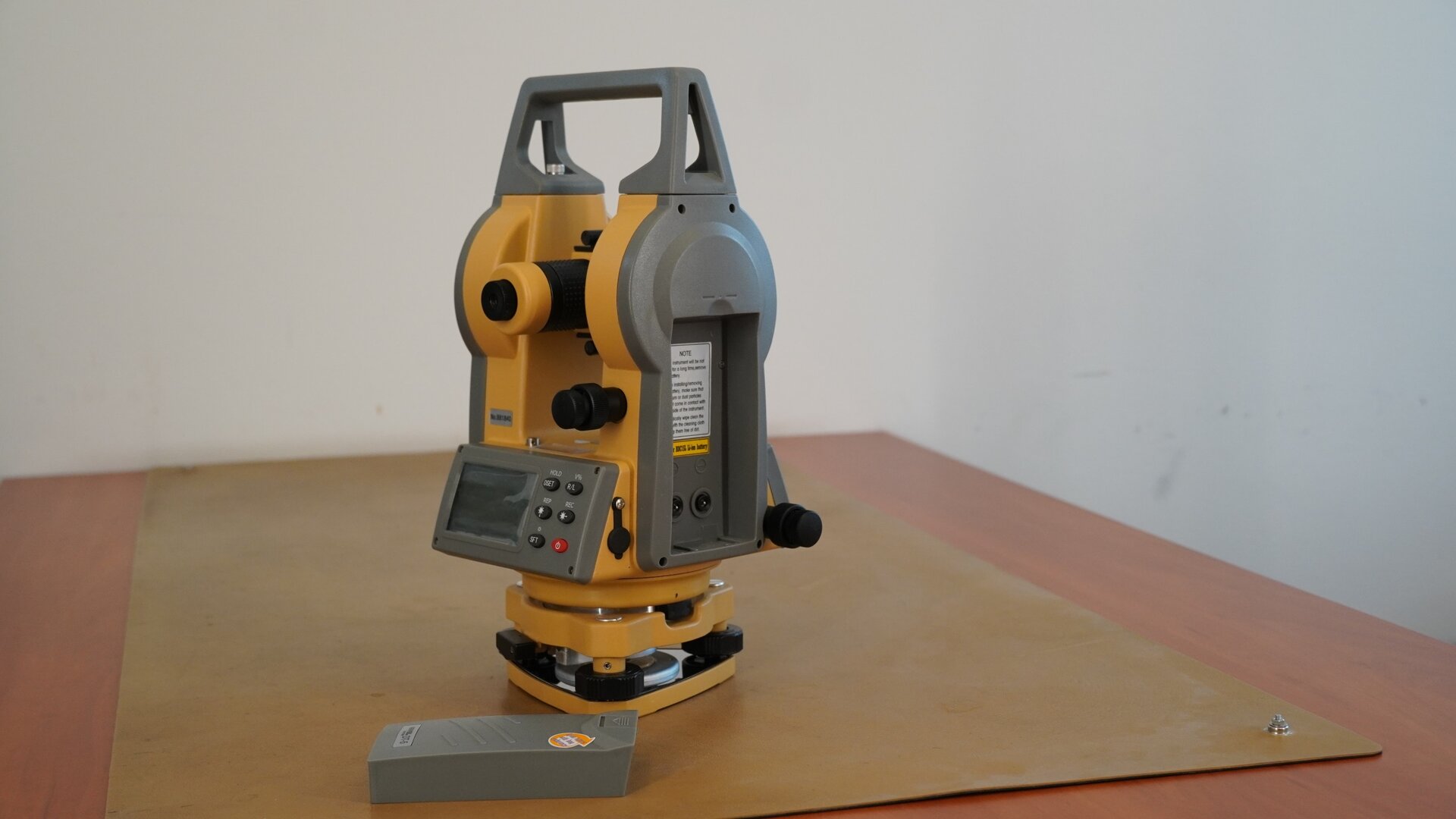

Zdjęcie przedstawia widok teodolitu z bocznej perspektywy. Widać na nim miejsce, w którym umieszcza się baterie.
Teodolit elektryczny 3/4 - Teodolit elektroniczny wyposażony jest w baterię zasilającą elektroniczne instrumenty. Baterię można demontować lub w razie potrzeby wymienić na następną.
Źródło: Akademia Finansów i Biznesu Vistula, licencja: CC BY 3.0.
R1QfIVCHTKk4X

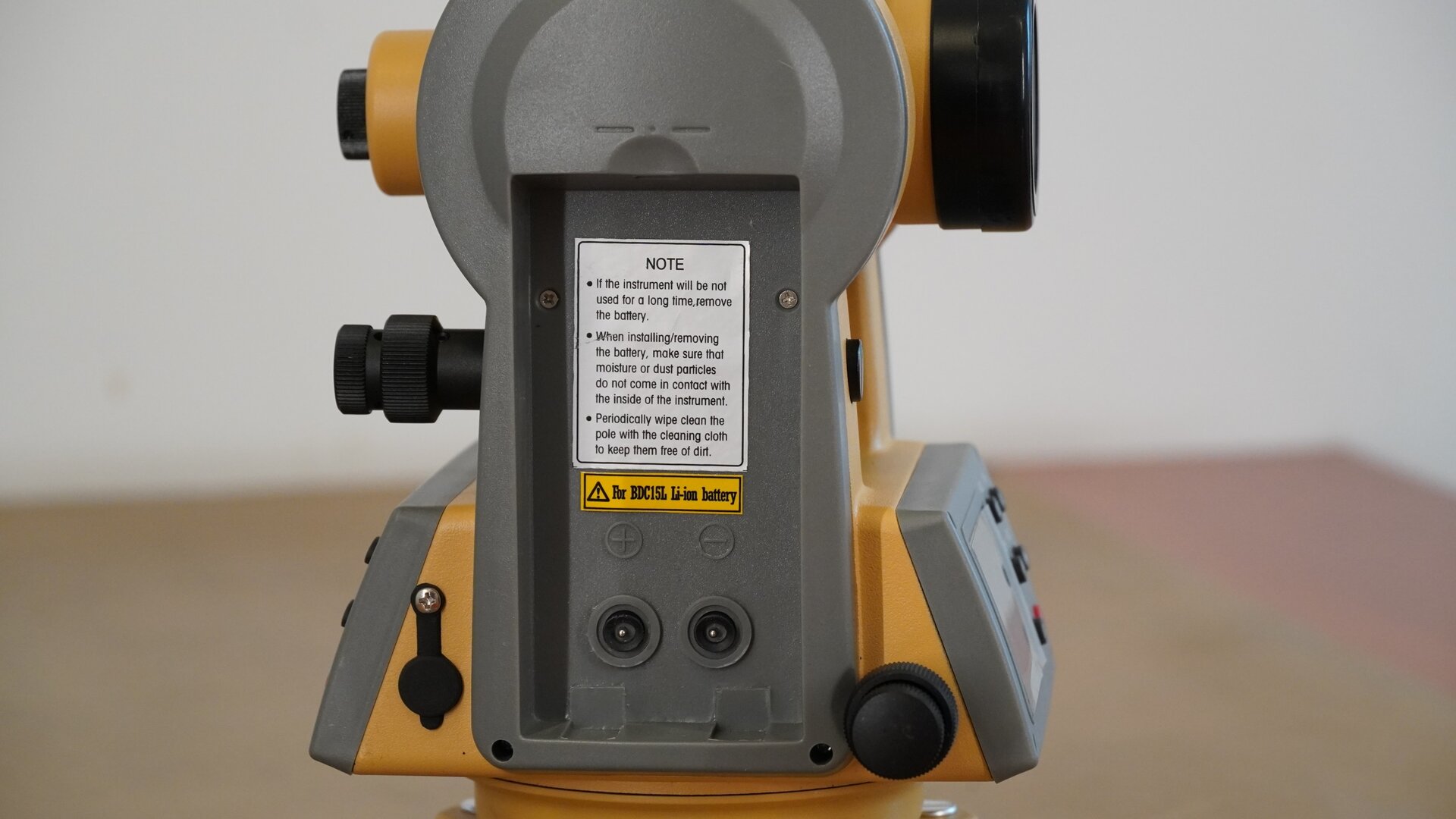

Zdjęcie przedstawia widok teodolitu z bocznej perspektywy. W bocznej części ramy obudowy znajduje się miejsce na baterie zasilające. Zdjęto z niego osłonę.
Teodolit elektryczny 3A/4
Źródło: Akademia Finansów i Biznesu Vistula, licencja: CC BY 3.0.
R19xbG3VpzOlS

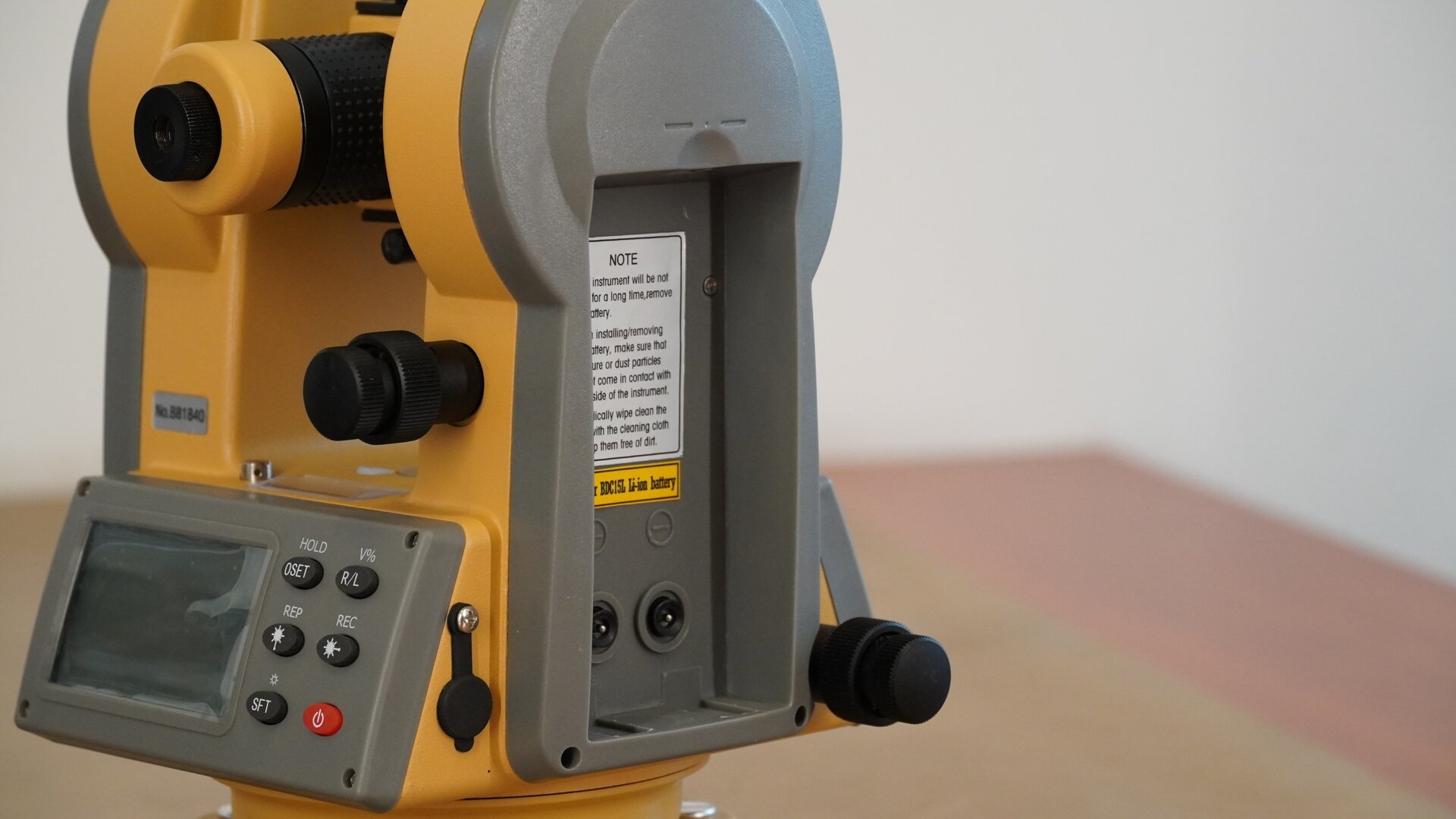

Zdjęcie przedstawia widok teodolitu z bocznej perspektywy. Widać na nim miejsce, w którym umieszcza się baterie. Zdjęto z niego osłonę. Po lewej stronie widoczny jest okular, a pod nim wyświetlacz z przyciskami.
Teodolit elektryczny 3B/4
Źródło: Akademia Finansów i Biznesu Vistula, licencja: CC BY 3.0.
R6cGYQoaIcAHf
Zdjęcie przedstawia widok teodolitu z bocznej perspektywy. Widać na nim miejsce, w którym umieszcza się baterie. Zdjęto z niego osłonę, a baterię umieszczono na blacie przed instrumentem. Po lewej stronie widoczny jest okular, a pod nim wyświetlacz z przyciskami.
Teodolit elektryczny 3C/4
Źródło: Akademia Finansów i Biznesu Vistula, licencja: CC BY 3.0.
R1XJByJSw4H2o

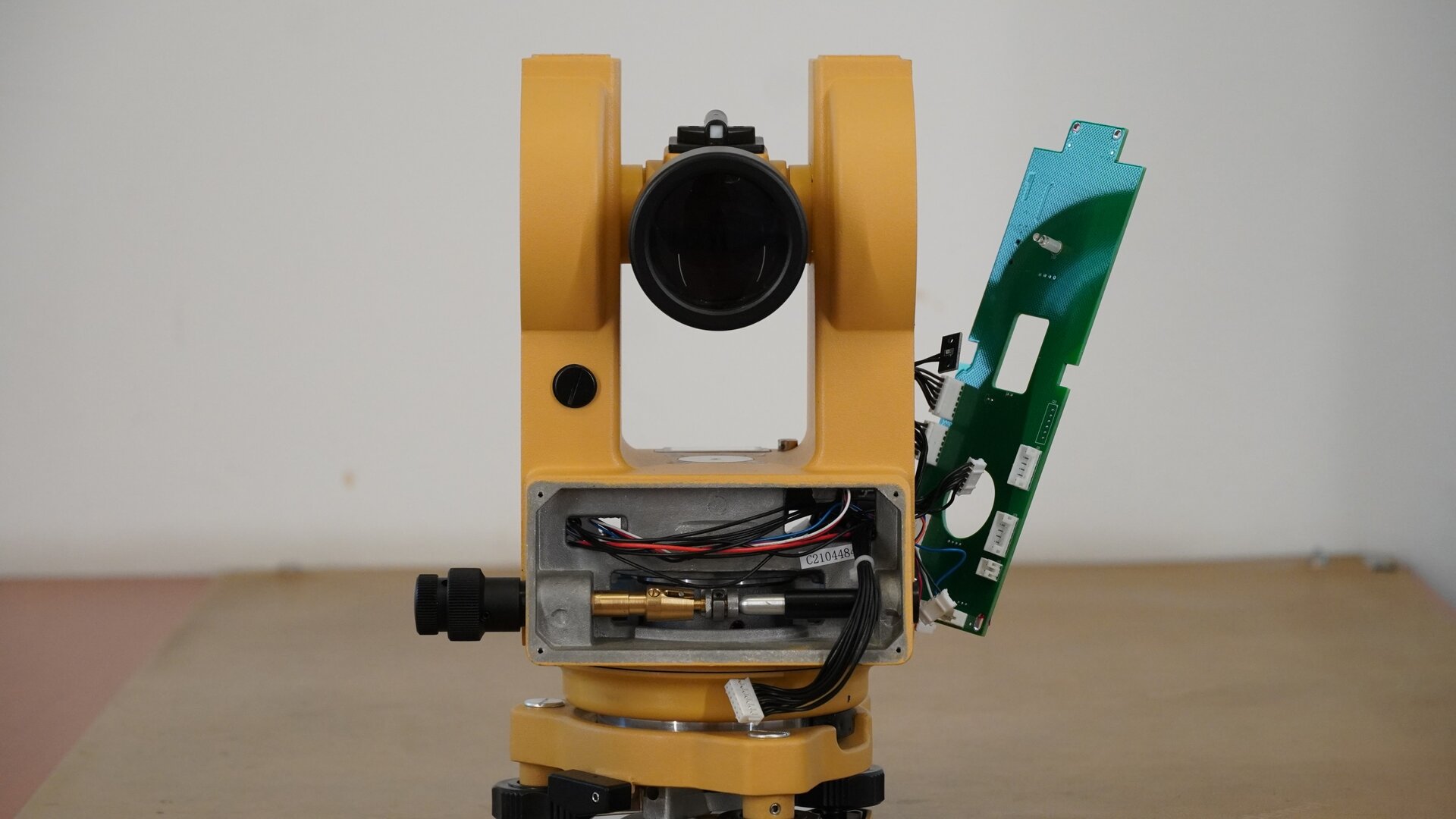

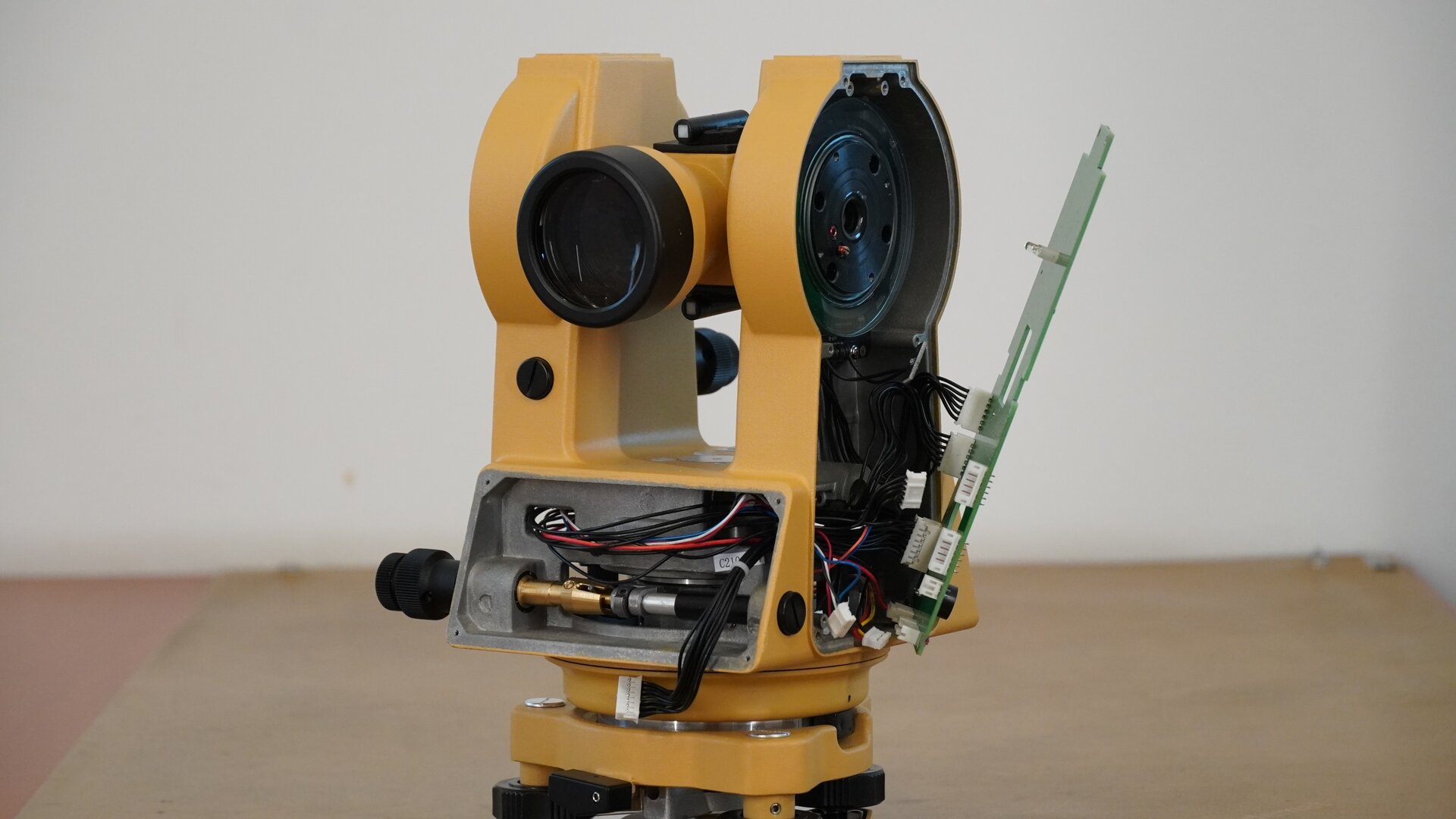

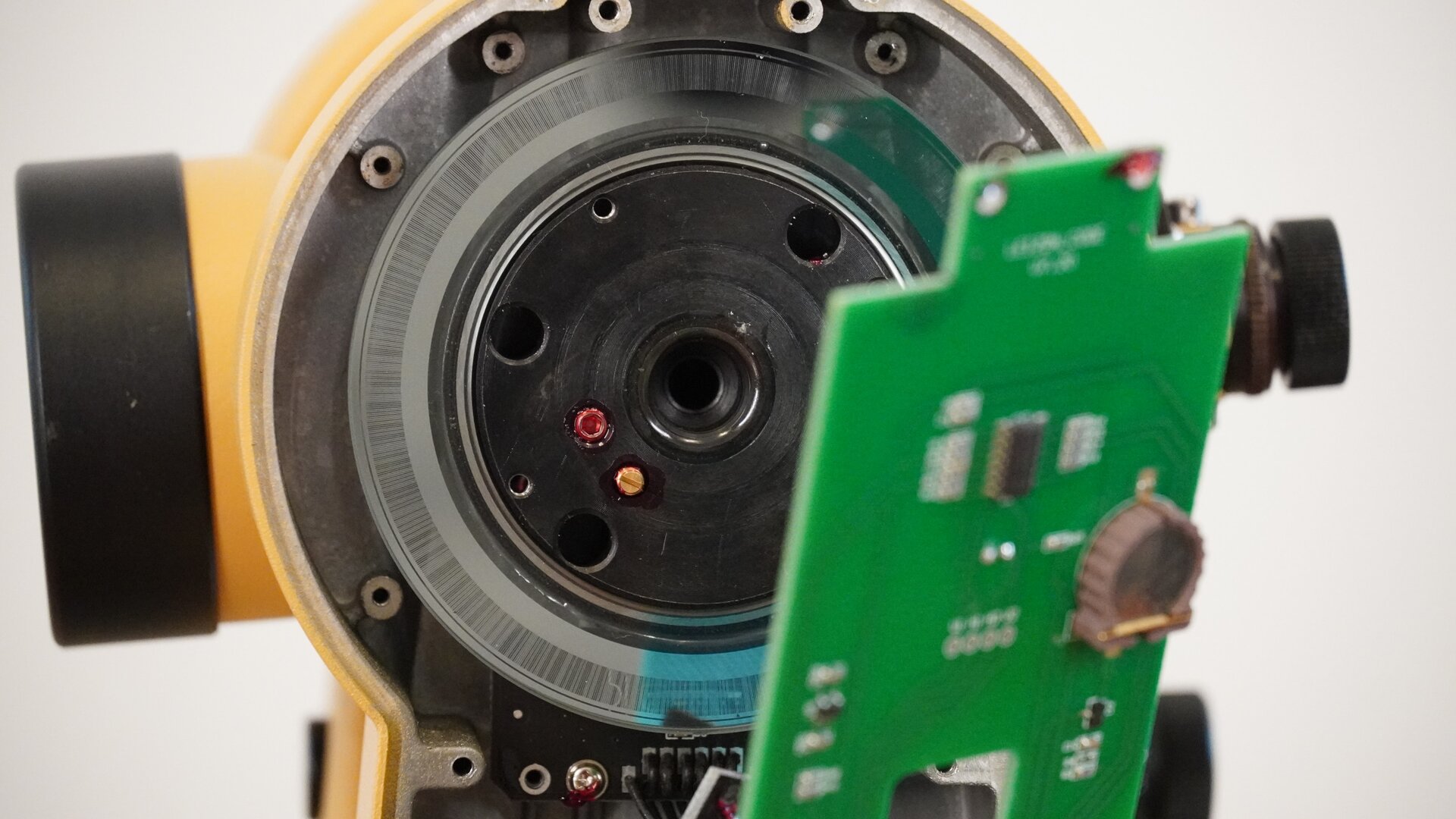

Na zdjęciu ukazano wewnętrzną budowę teodolitu. By to zrobić, zdemontowano boczną osłonę obudowy oraz panel z wyświetlaczem. W miejscu, w którym się znajdował, widoczne są przewody zespołów połączeń wyświetlacza, a także mechanizm leniwki ruchu poziomego wraz z zaciskiem ruchu poziomego. Po prawej stronie widoczna jest płyta główna urządzenia z procesorem.
Teodolit elektryczny 4/4 - Teodolit elektroniczny 4/4 - wyposażony w odczepianą rączkę i w płytkę PCB sterującą elektronicznymi urządzeniami pomiarowymi instrumentu, takimi jak moduł pomiaru kąta, komputer. Mikroprocesor steruje pracą teodolitu i umożliwia przetwarzanie danych pomiarowych w czasie rzeczywistym. Umożliwia on również obsługę różnych funkcji i ustawień teodolitu, takich jak kalibracja czy wyświetlanie wyników pomiaru. Wszystkie funkcje obsługiwane przez elektroniczne elementy instrumentu kontrolowane są przez użytkownika za pomocą wyświetlacza i przycisków umieszczonych na instrumencie.
Źródło: Akademia Finansów i Biznesu Vistula, licencja: CC BY 3.0.
Rh958xJYkkxhO
Na zdjęciu ukazano wewnętrzną budowę teodolitu. By to zrobić, zdemontowano boczną osłonę obudowy oraz panel z wyświetlaczem. Pod panelem widoczny jest mechanizm leniwki ruchu poziomego oraz przewody zespołów połączeń wyświetlacza.
Teodolit elektryczny 4A/4
Źródło: Akademia Finansów i Biznesu Vistula, licencja: CC BY 3.0.
R1HmmdcL8js0T

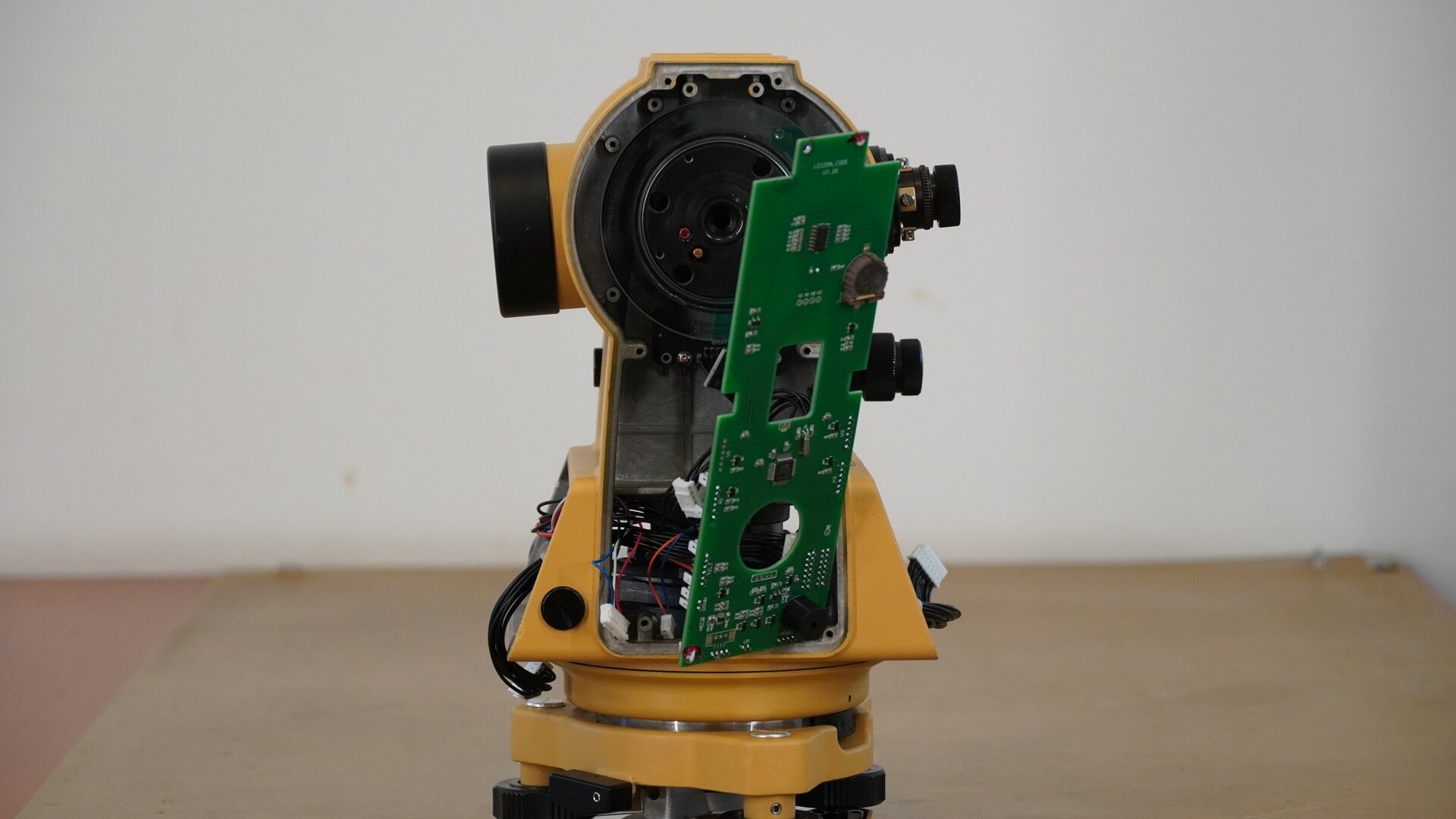

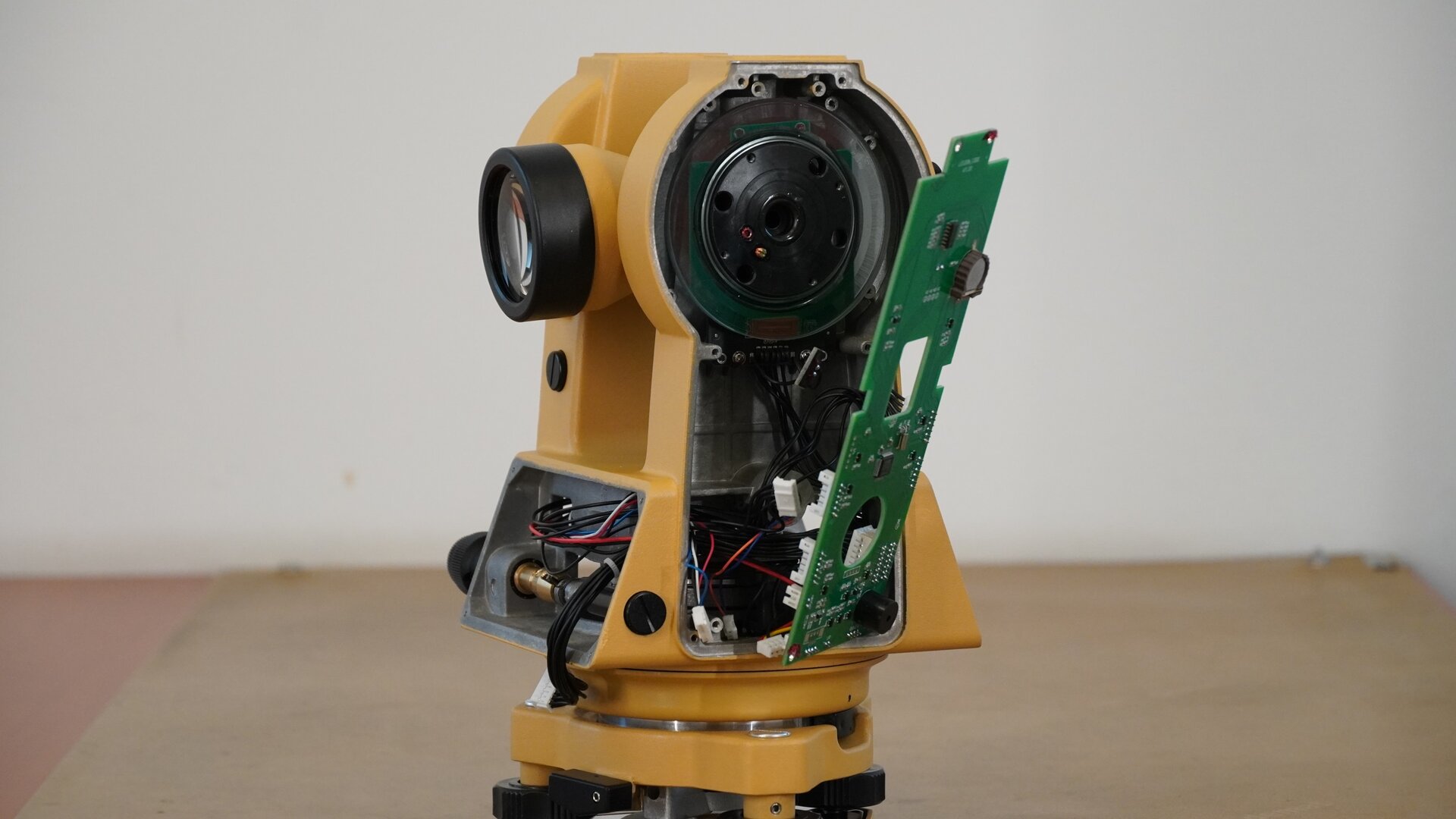

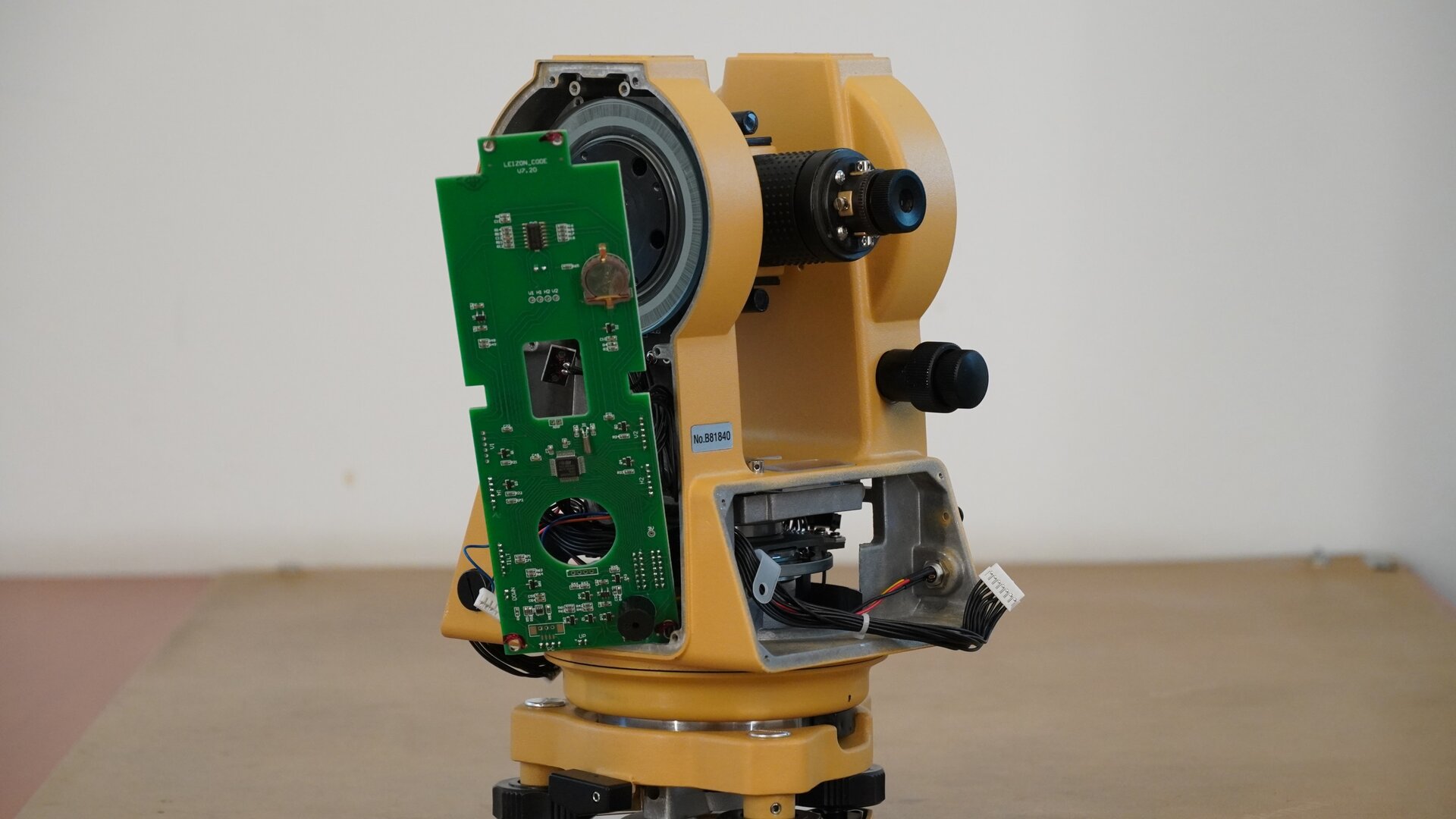

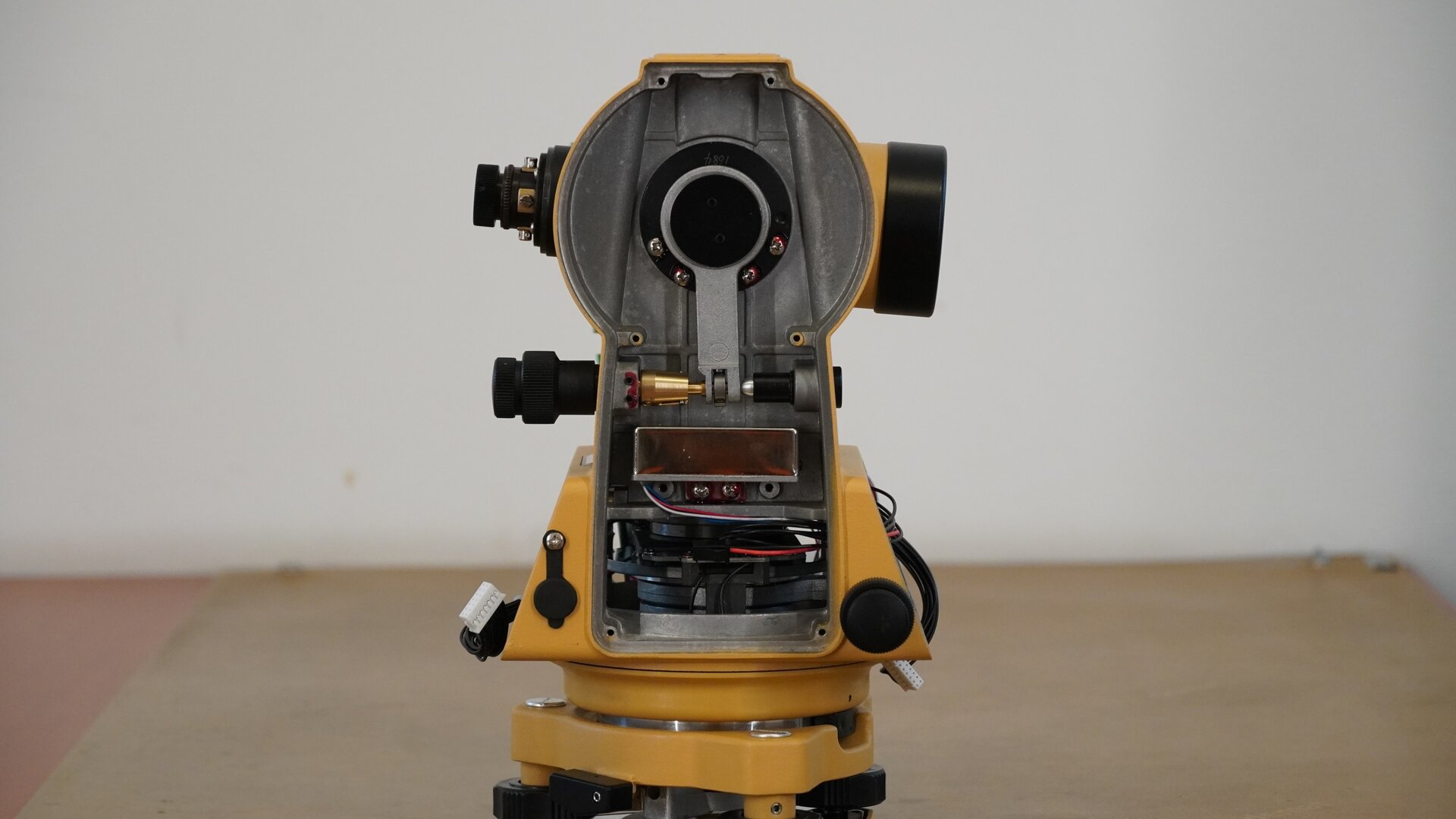

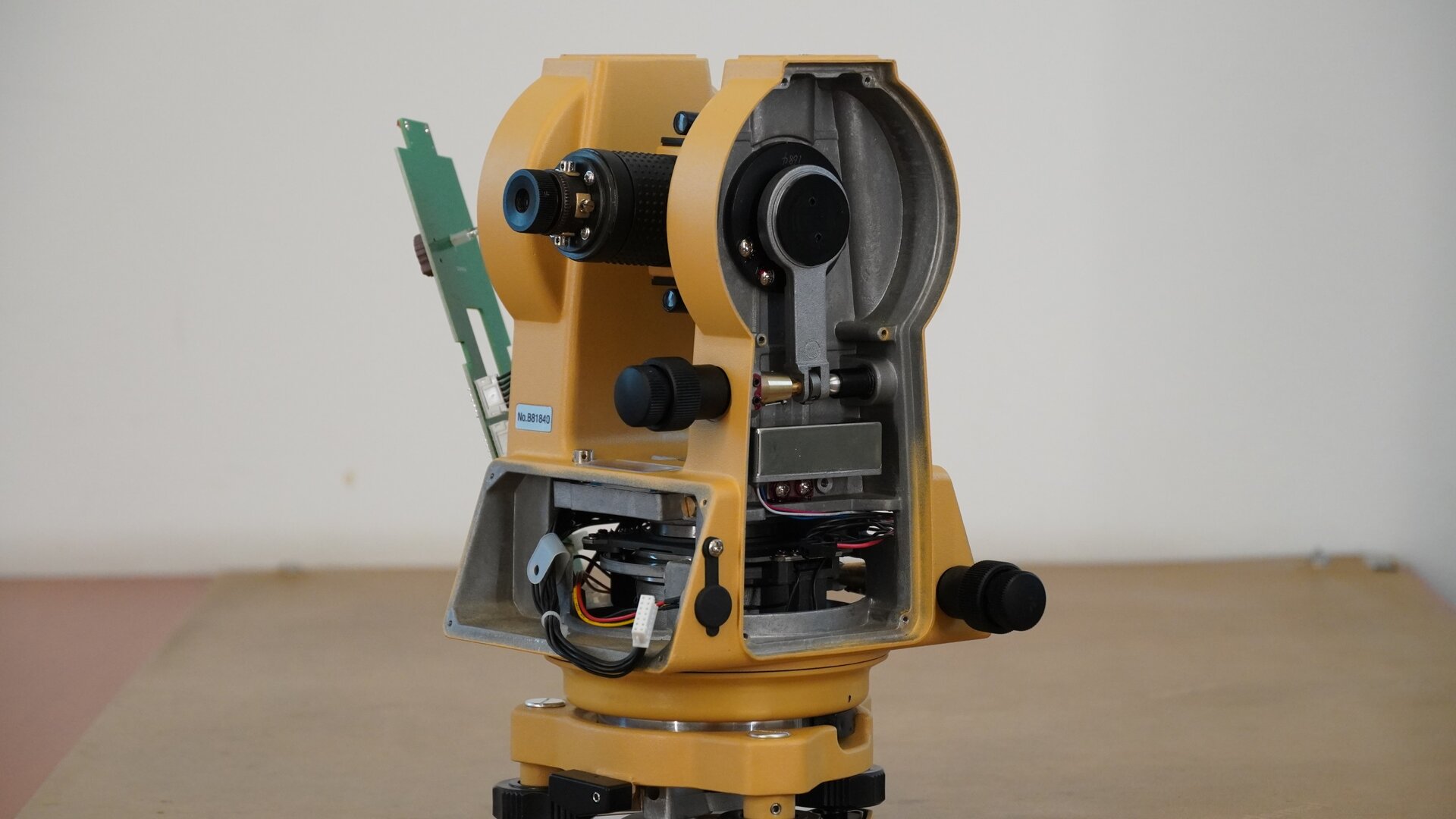

Na zdjęciu przedstawiono boczne ujęcie teodolitu ze zdemontowaną boczną osłoną oraz zdemontowanym wyświetlaczem.
Teodolit elektryczny 4B/4
Źródło: Akademia Finansów i Biznesu Vistula, licencja: CC BY 3.0.
R4piQWSImpOad

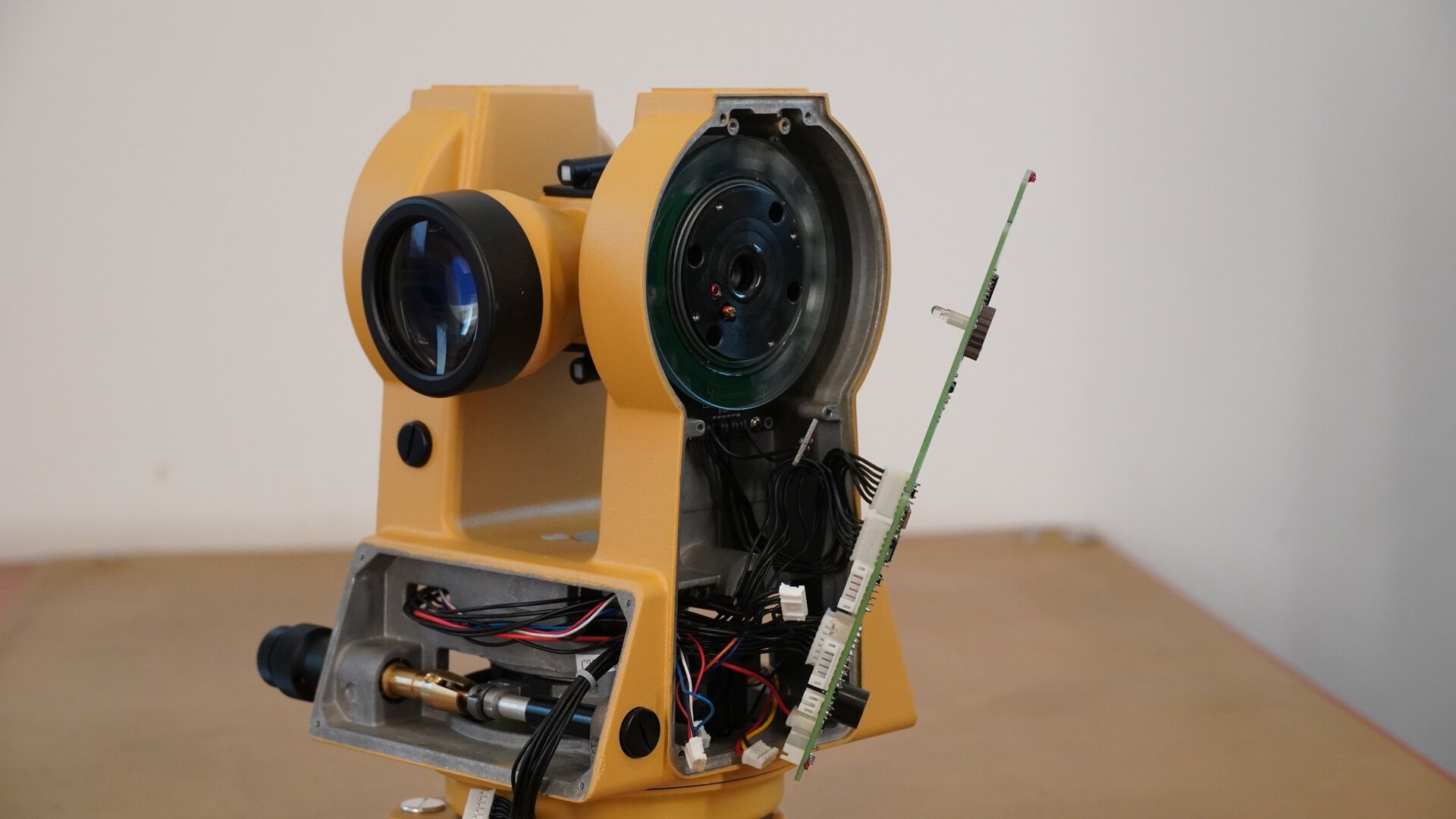

Na zdjęciu przedstawiono boczne ujęcie teodolitu ze zdemontowaną boczną osłoną.
Teodolit elektryczny 4C/4
Źródło: Akademia Finansów i Biznesu Vistula, licencja: CC BY 3.0.
R13fXeoSFPsjP
Na zdjęciu przedstawiono boczne ujęcie teodolitu ze zdemontowaną boczną osłoną oraz zdemontowanym wyświetlaczem.
Teodolit elektryczny 4D/4
Źródło: Akademia Finansów i Biznesu Vistula, licencja: CC BY 3.0.
RtQH3m1TjKHE1

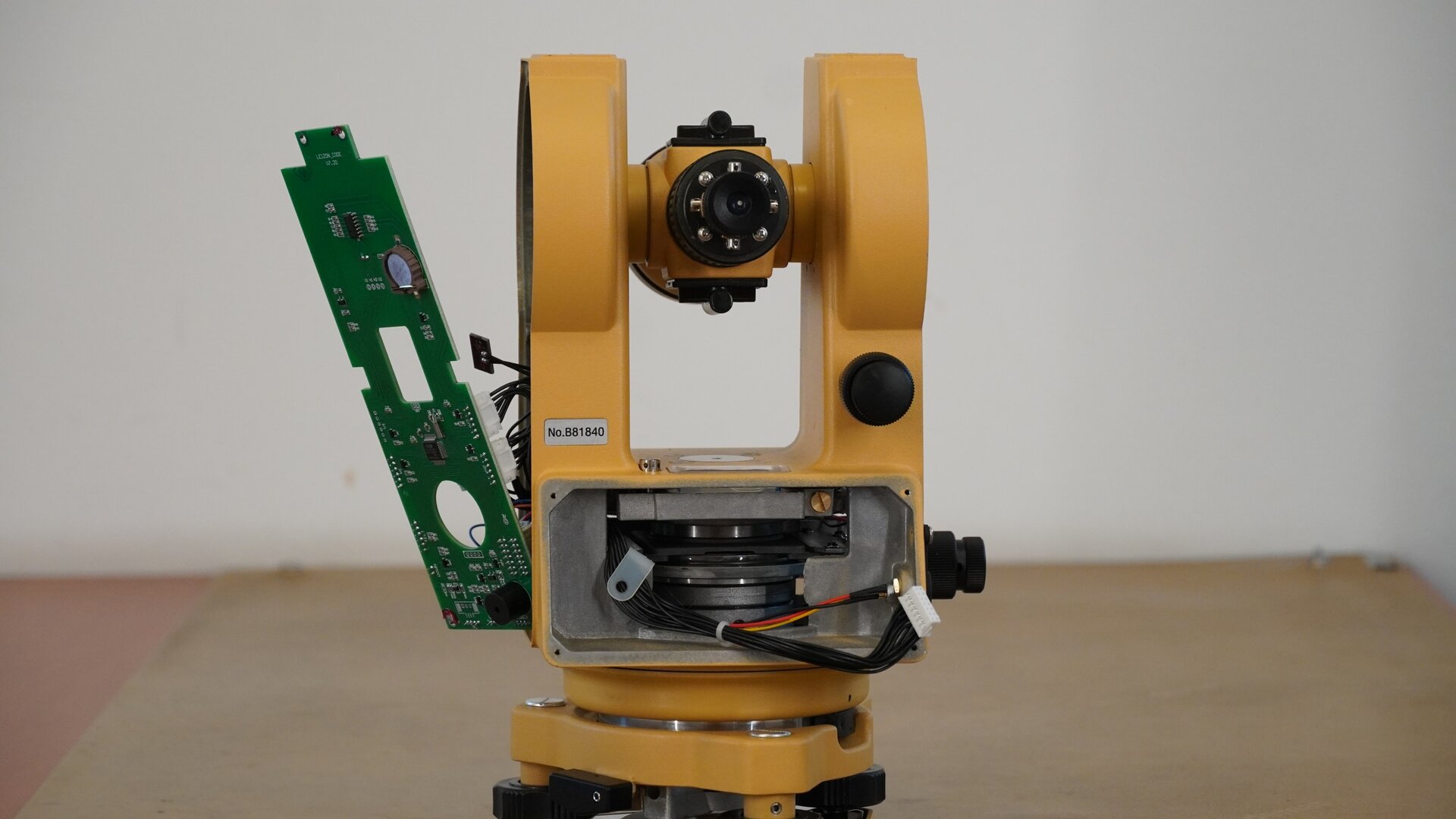

Na zdjęciu przedstawiono widok teodolitu od strony okularu. Z urządzenia zdemontowano boczną osłonę oraz znajdujący się pod okularem wyświetlacz.
Teodolit elektryczny 4E/4
Źródło: Akademia Finansów i Biznesu Vistula, licencja: CC BY 3.0.
RzdeNWqyycqr2
Na zdjęciu ukazano boczne ujęcie tego instrumentu pomiarowego. Po lewej stronie znajduje się okular, pod nim miejsce z przewodami po zdemontowanym wyświetlaczu. Boczna osłona urządzenia również została zdemontowana. Dzięki temu widoczny jest mechanizm śruby leniwej.
Teodolit elektryczny 4F/4
Źródło: Akademia Finansów i Biznesu Vistula, licencja: CC BY 3.0.
R1cgS5V0iq8cp
Na zdjęciu ukazano boczne ujęcie tego instrumentu pomiarowego. Po lewej stronie znajduje się okular, a na wprost widoczny jest znajdujący się pod osłoną mechanizm urządzenia.
Teodolit elektryczny 4G/4
Źródło: Akademia Finansów i Biznesu Vistula, licencja: CC BY 3.0.
RAjbrqw5vw9IC

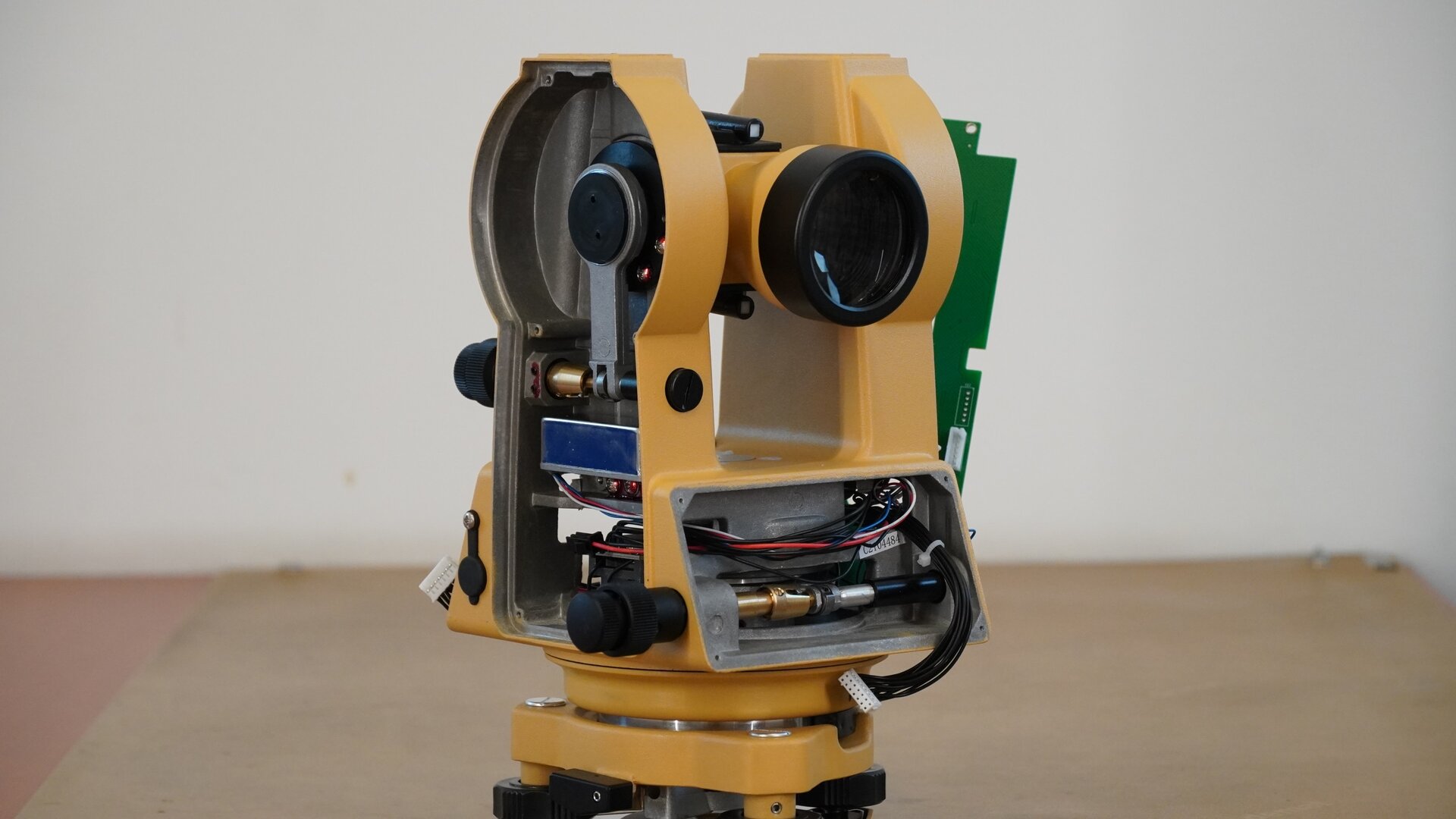

Zdjęcie ukazuje boczne ujęcie instrumentu pomiarowego od strony obiektywu. Pod obiektywem znajduje się miejsce, w którym był zamontowany wyświetlacz. Po jego demontażu w tym miejscu widoczne są cienkie przewody oraz mechanizm sterowany pokrętłem śruby leniwej. Na lewo zaś znajduje się wewnętrzny mechanizm koła pionowego z elementem zaciskowym, a poniżej kompensator elektroniczny.
Teodolit elektryczny 4H/4
Źródło: Akademia Finansów i Biznesu Vistula, licencja: CC BY 3.0.
R1D74jTJpZtMs

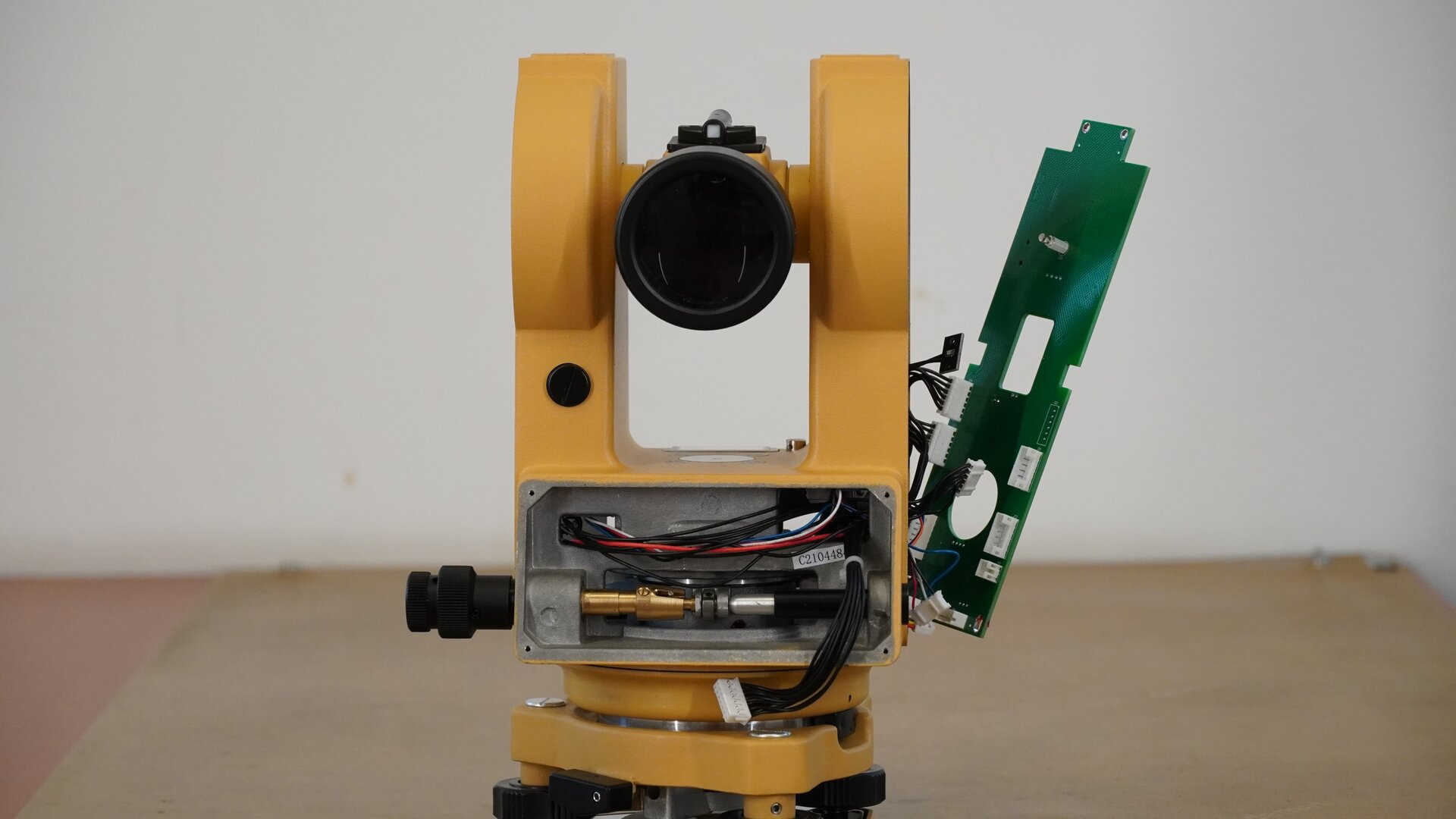

Zdjęcie ukazuje ujęcie instrumentu pomiarowego od strony obiektywu. Pod obiektywem znajduje się miejsce, w którym był zamontowany wyświetlacz. Po jego demontażu widoczne są cienkie przewody zespołów zasilających oraz mechanizm sterowany pokrętłem śruby leniwej. Za nimi widoczne jest koło podziałowe poziome odpowiedzialne za odczyt kąta ruchu poziomego.
Teodolit elektryczny 4I/4
Źródło: Akademia Finansów i Biznesu Vistula, licencja: CC BY 3.0.
R1GS47Y1Xg8sF

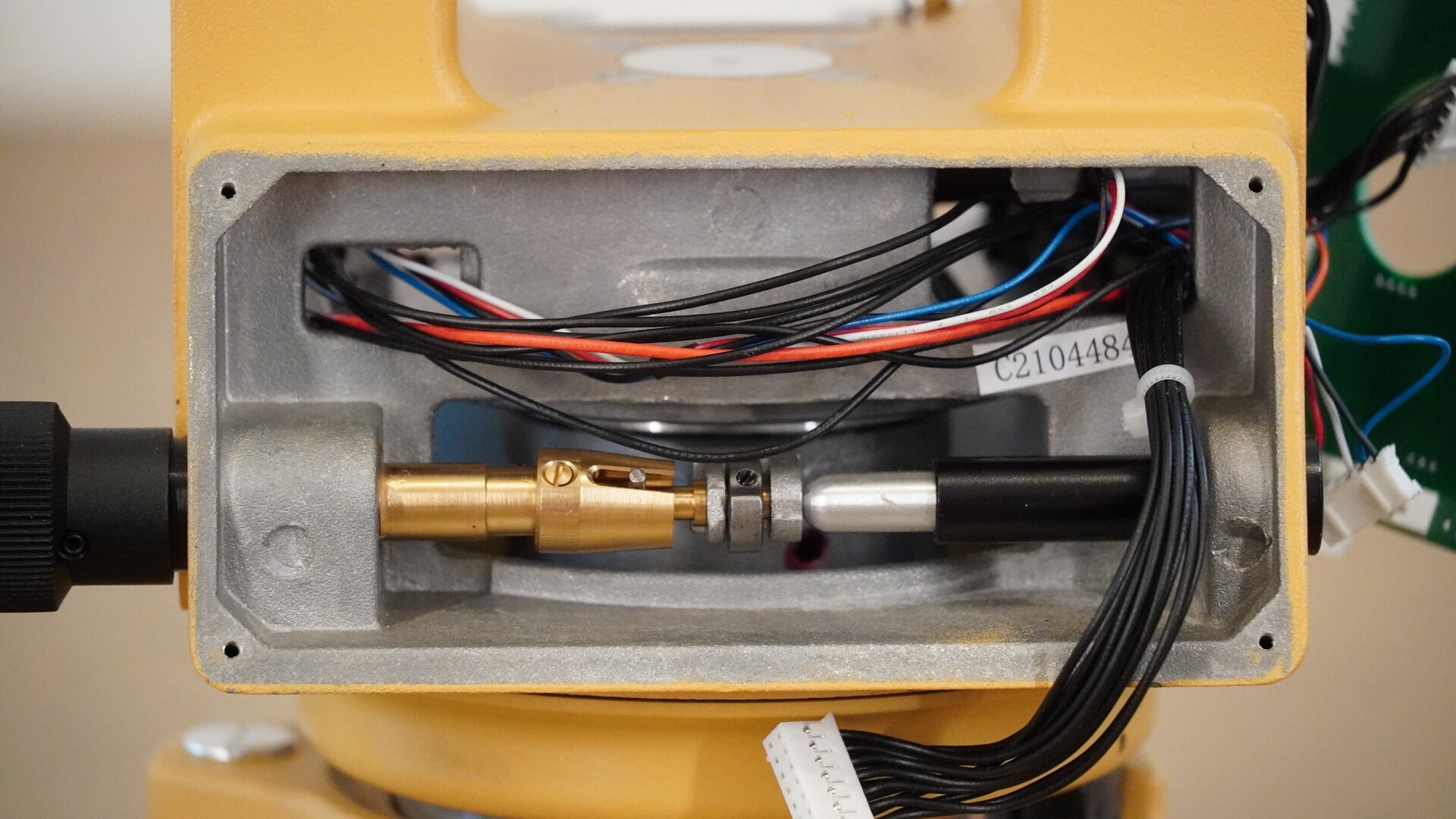

Zdjęcie ukazuje zbliżenie miejsca, w którym był zamontowany wyświetlacz. Po jego demontażu widoczne są cienkie przewody oraz mechanizm sterowany przez śrubę leniwą.
Teodolit elektryczny 4J/4
Źródło: Akademia Finansów i Biznesu Vistula, licencja: CC BY 3.0.
R1OMAiwxEzgqF
Na zdjęciu przedstawiono boczne ujęcie teodolitu. Po lewej stronie widoczny jest obiektyw lunety, a na prawo od niego boczny panel ze zdemontowaną płytką modułu sterującego. W tym miejscu widoczna jest sieć cienkich przewodów zakończonych stykami. Pod obiektywem znajduje się miejsce, w którym był zamontowany wyświetlacz.
Teodolit elektryczny 4K/4
Źródło: Akademia Finansów i Biznesu Vistula, licencja: CC BY 3.0.
R17J3K2SdMMEO
Na zdjęciu ukazano zbliżenie wnętrza teodolitu. Widać na nim mechanizm koła podziałowego pionowego odpowiedzialnego za odczyt kąta lunety. Na kole naniesione są kody paskowe odczytywane przez układy odczytowe umieszczone poniżej
Teodolit elektryczny 4L/4
Źródło: Akademia Finansów i Biznesu Vistula, licencja: CC BY 3.0.
RcOfNQF952ryu

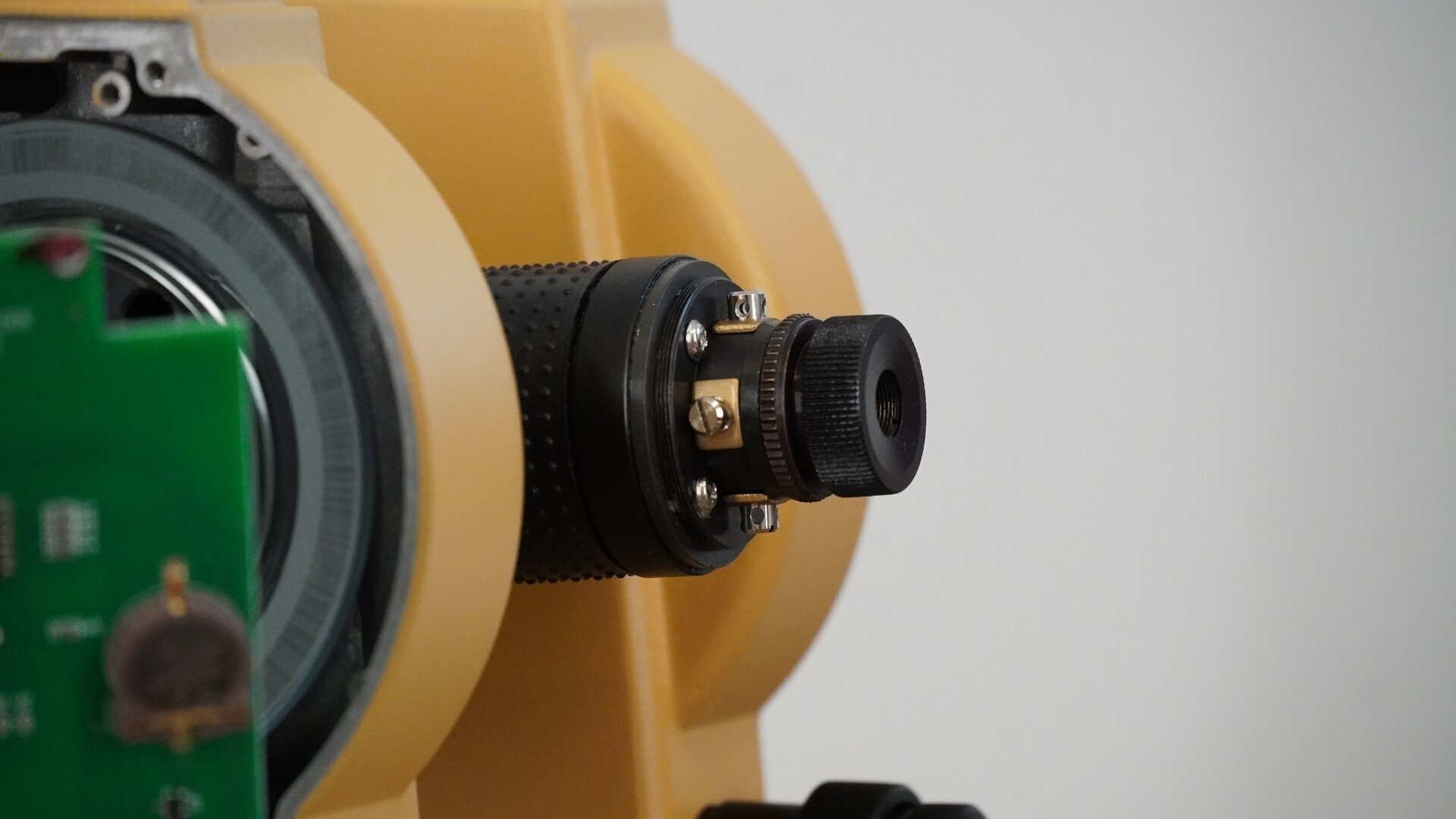

Zdjęcie przedstawia zbliżenie okularu po zdjęciu pierścienia. Widoczne są śruby umieszczone dookoła zespołu okularu z krzyżem nitek.
Teodolit elektryczny 4M/4
Źródło: Akademia Finansów i Biznesu Vistula, licencja: CC BY 3.0.
RMLLqG5dQRPUF

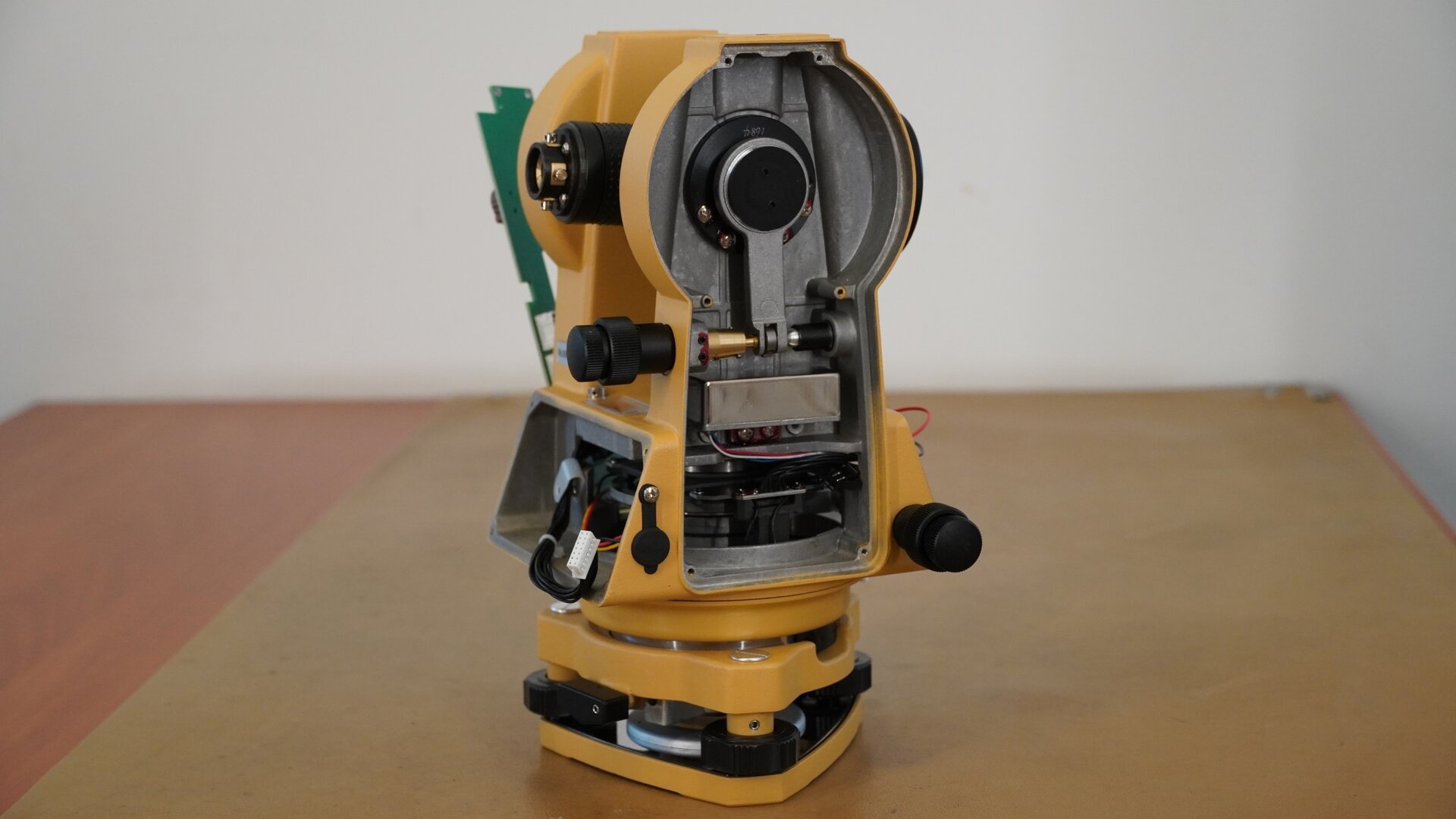

Na zdjęciu pokazano wnętrze instrumentu od bocznej strony. Uwidoczniono na nim wewnętrzny mechanizm koła pionowego z elementem zaciskowym. Poniżej zaś znajduje się kompensator elektroniczny.
Teodolit elektryczny 4N/4
Źródło: Akademia Finansów i Biznesu Vistula, licencja: CC BY 3.0.
RXG7ZTYPONJG4
Na zdjęciu pokazano zdemontowane części teodolitu: baterię, panel sterujący z wyświetlaczem, płytkę modułu sterującego, górny uchwyt urządzenia, pierścień obiektywu, pierścień okularu, przysłonę obiektywu, boczną osłonę, drugą boczną osłonę z gniazdem na baterię.
Teodolit elektryczny 4O/4
Źródło: Akademia Finansów i Biznesu Vistula, licencja: CC BY 3.0.

3/4 Odbiornik GNSS

3
R1NCRHacJQsk3
Nagranie tożsame z treścią tekstu umieszczonego pod paskiem odtwarzania.

Nagranie dostępne pod adresem https://zpe.gov.pl/a/DnbjmwPKj

Nagranie tożsame z treścią tekstu umieszczonego pod paskiem odtwarzania.

Odbiornik GNSS to odbiornik, który poza działaniem w systemie GPS potrafi także śledzić i wykorzystywać do pozycjonowania sygnał emitowany z innych systemów np. Glonass, Galileo czy BeiDou. Sam skrót GNSS to „Global Navigation Satellite System, czyli globalny system nawigacji satelitarnej, co oznacza, że pozwala na pozycjonowanie w każdym miejscu na świecie. Zgodnie z tą definicją do systemów GNSS zaliczamy wyłącznie te, które swoim obszarem działania obejmują całą Kulę Ziemską. Głównym zadaniem Globalnych Systemów Nawigacji Satelitarnej jest wyznaczanie pozycji użytkownika. W tej chwili do GNSS zalicza się także GPS oraz Glonass, europejski system Galileo, chiński BeiDou oraz japoński QZSS. W dużym uproszczeniu można powiedzieć, że system GNSS opiera się na znajomości współrzędnych satelitów w momencie wysyłania sygnału i pomiarze pseudoodległości od satelity do odbiornika.

W zależności od czasu pomiaru oraz sposobu opracowania obserwacji wyróżnia się następujące metody wyznaczania pozycji:

  • statyczne – polegają na jednoczesnym zbieraniu danych GNSS odbiornikami umieszczonymi na wyznaczanych punktach w odpowiednio długim czasie,

  • szybkie statyczne (Fast Static, Rapid Static) – odmiana pomiarów statycznych, dla których pomiar na wyznaczanym punkcie trwa od 5 do 20 minut,

  • pomiary w czasie rzeczywistym –warunkiem realizacji takich pomiarów jest bezpośrednia łączność między stacją bazową a odbiornikiem ruchomym; informacje ze stacji bazowej w postaci obserwacji lub poprawek do obserwacji są przesyłane do odbiornika ruchomego, w którym następuje proces opracowania danych i wyznaczenia pozycji,

  • kinematyczne – pomiary w czasie rzeczywistym w oparciu o jedną (metoda RTK) lub kilka (metoda RTN) stacji referencyjnych,

  • Pomiar DGNSS – technika różnicowych pomiarów satelitarnych GNSS oparta na pomiarach kodowych pseudoodległości do satelitów GNSS, w której wyznaczane współrzędne są korygowane za pomocą poprawek DGNSS

  • kinematyczne w postprocessingu – jest to metoda pomiaru pozycji anteny będącej w ruchu oparta na obliczeniach wykonanych po zakończeniu pomiaru w tzw. postprocessingu; stosowana jest w przypadkach, gdy metody RTK nie zdają egzaminu, np. przy wyznaczaniu środków rzutów kamery w nalotach fotogrametrycznych.

1
RiufhEgw3cRDc1

Zasób interaktywny dostępny pod adresem https://zpe.gov.pl/a/DnbjmwPKj

Odbiornik GNSS
Źródło: Akademia Finansów i Biznesu Vistula, licencja: CC BY 3.0.

Wizualizacja trzy de ukazuje budowę odbiornika satelitarnego GPS, umożliwia obserwację tego instrumentu w pełnej panoramie z zewnątrz, z perspektywy obserwatora obchodzącego obiekt wokół. Każdy element przedstawionego urządzenia został podpisany przy użyciu znacznika w postaci kółka z cyfrą w środku. Po kliknięciu znacznika wyświetla się pole tekstowe z nazwą elementu oraz pasek odtwarzania. Nagrania audio są tożsame z treścią podpisów.

1.       Antena GNSS

2.       Antena UHF

3.       Przycisk włączenia lub wyłączenia oraz diody

4.       Szybkozłączka

5.       Porty

6.       Panel sterowania z modemem

1
ROfoRVhzGFzXi

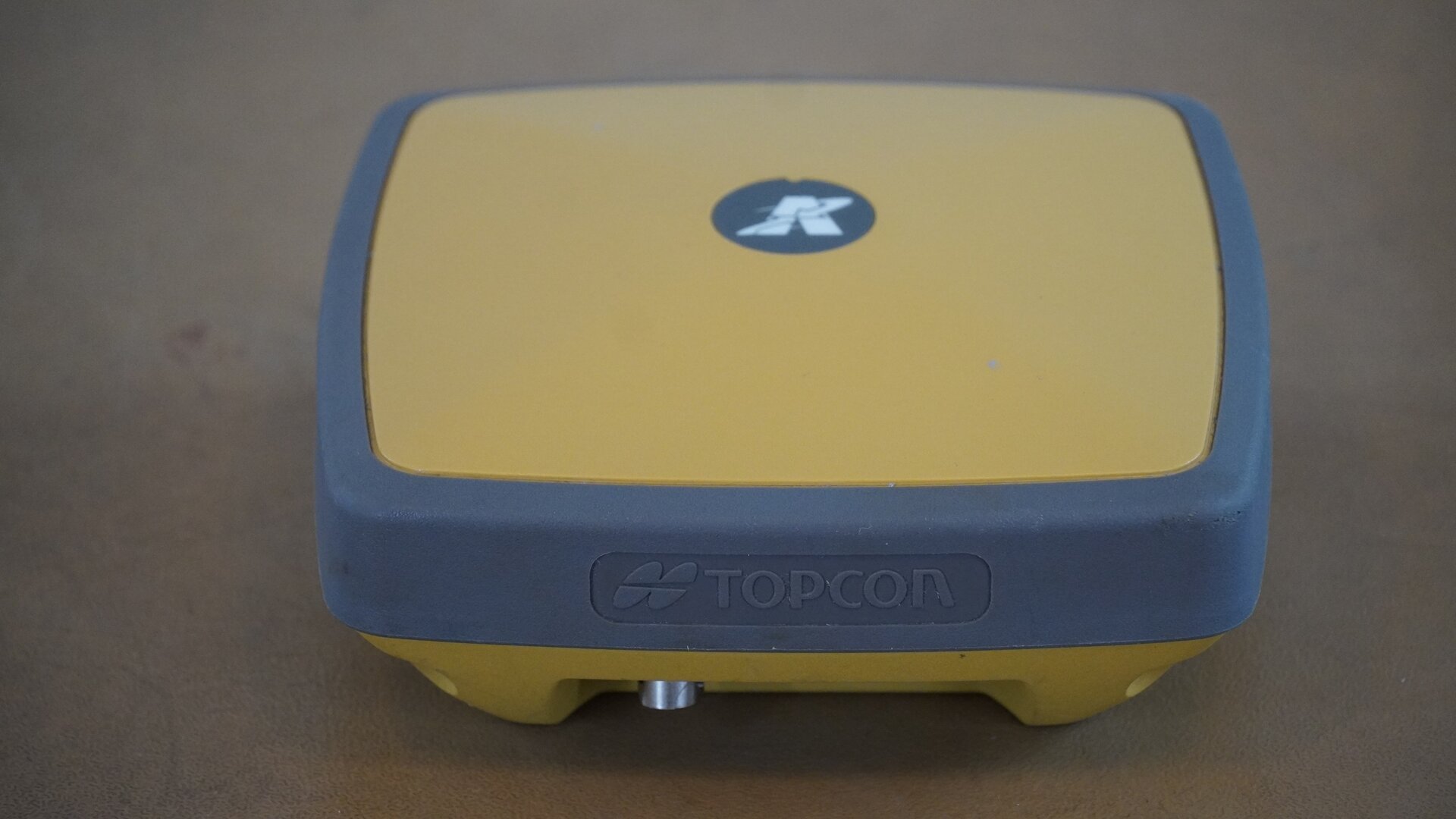

Zdjęcie ukazuje odbiornik GNSS. Urządzenie ma postać niewielkiego pudełka.
Odbiornik GNSS 1/8 - Odbiornik GNSS (Global Navigation Satellite System) pozwala dokładnie określić pozycję geograficzną operatora w czasie rzeczywistym.
Źródło: Akademia Finansów i Biznesu Vistula, licencja: CC BY 3.0.
RhzhnVJUkj6AP

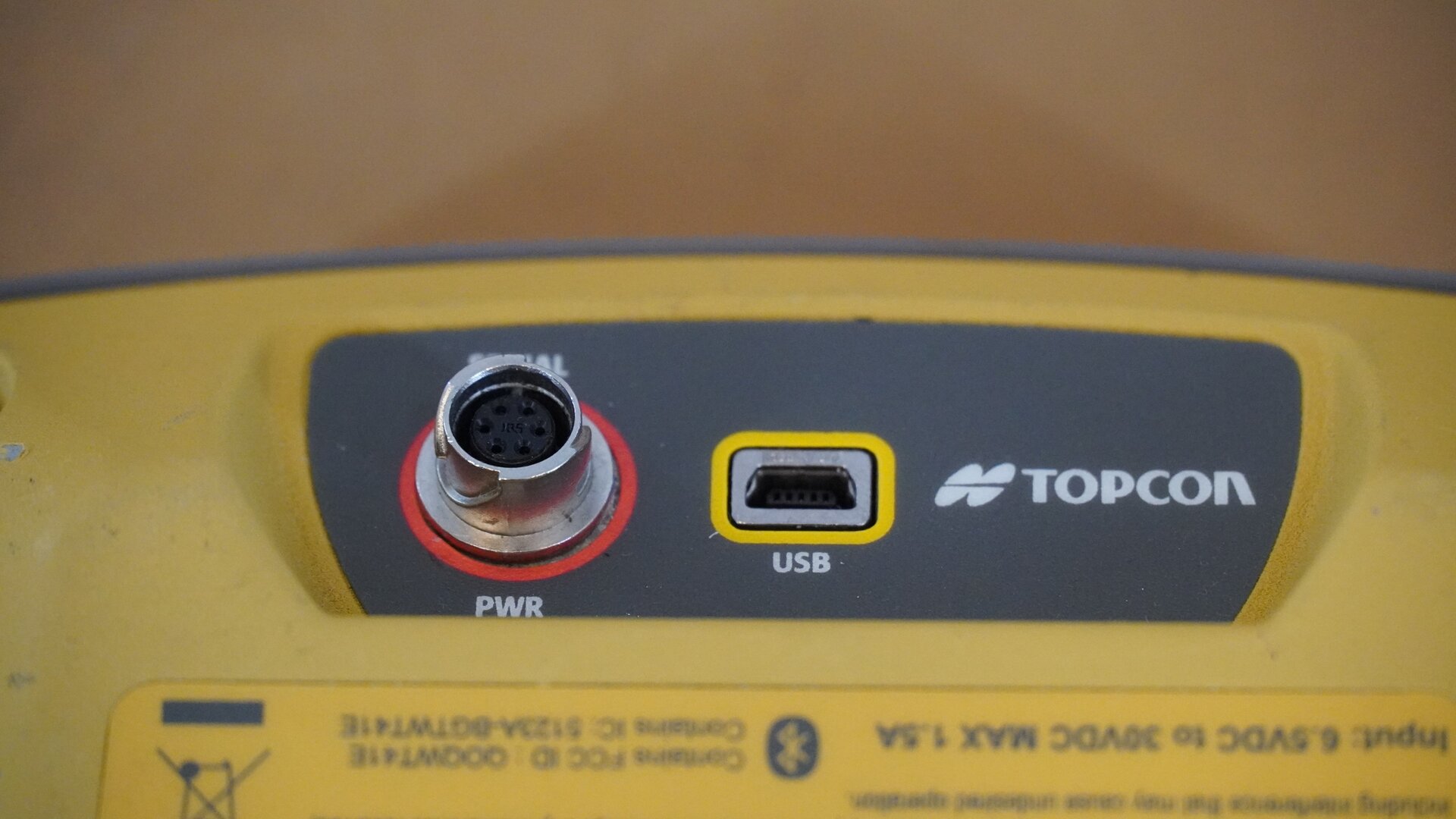

Na zdjęciu przedstawiono boczny element odbiornika GNSS z gniazdem USB oraz gniazdem zasilającym.
Odbiornik GNSS 2/8 - Odbiornik GNSS jest to urządzenie elektroniczne. Wyposażony w wejście na antenę oraz wyjście USB. Wejście PWR służy do zamontowania anteny odbiorczej, wyjście USB służy do przesyłania danych między odbiornikiem a innymi urządzeniami, np. komputerem.
Źródło: Akademia Finansów i Biznesu Vistula, licencja: CC BY 3.0.
R1YIMRIXr6baM

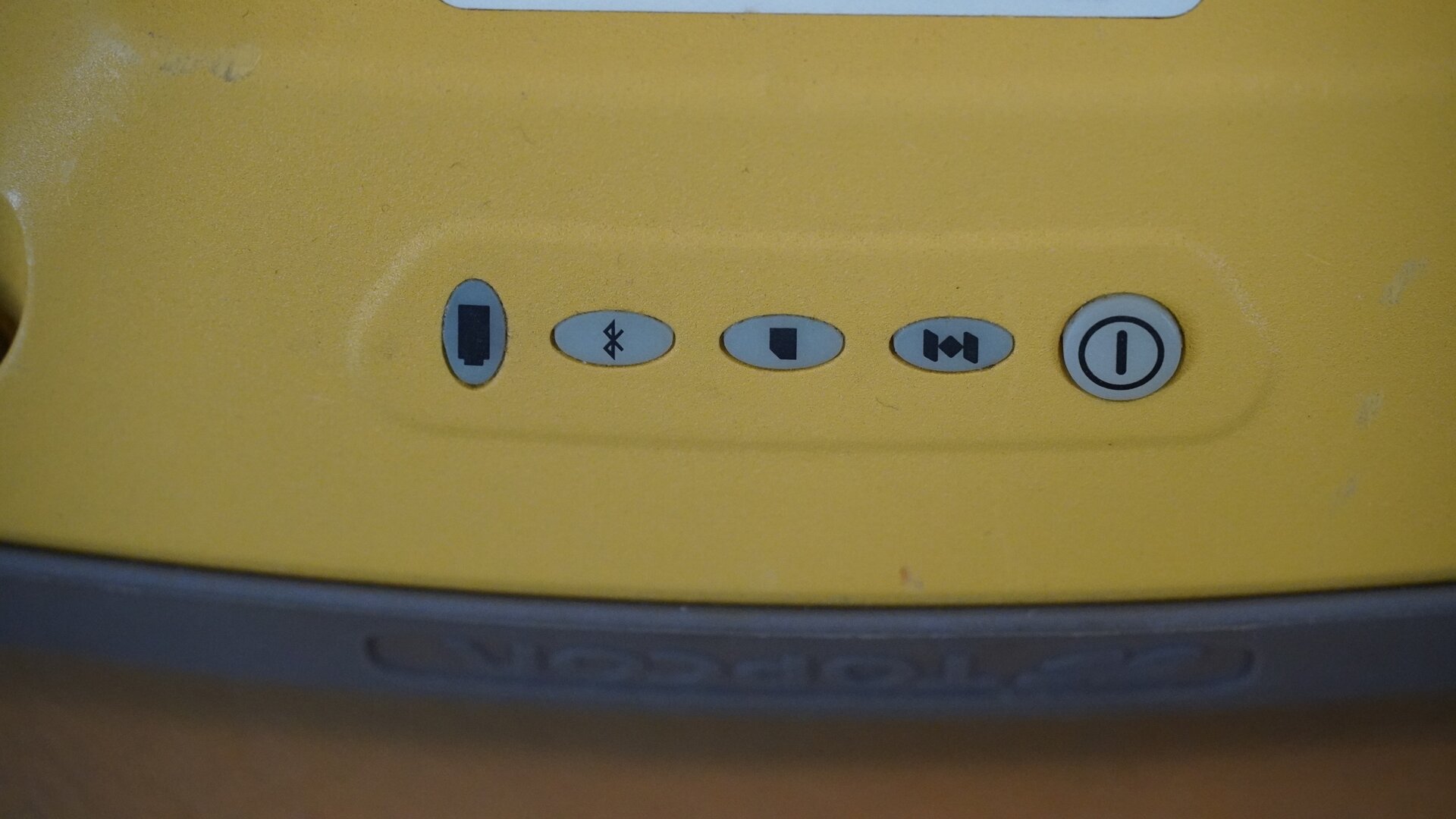

Zdjęcie ukazuje przyciski znajdujące się panelu sterującym urządzenia: włącznik, dioda sygnalizująca status urządzenia, dioda pamięci, dioda bluetooth i wskaźnik baterii.
Odbiornik GNSS 3/8 - Odbiornik wyposażony jest w przyciski umożliwiające obsługę urządzenia. Niektóre odbiorniki posiadają także wyświetlacz.
Źródło: Akademia Finansów i Biznesu Vistula, licencja: CC BY 3.0.
R1Tml7iXxyQUs

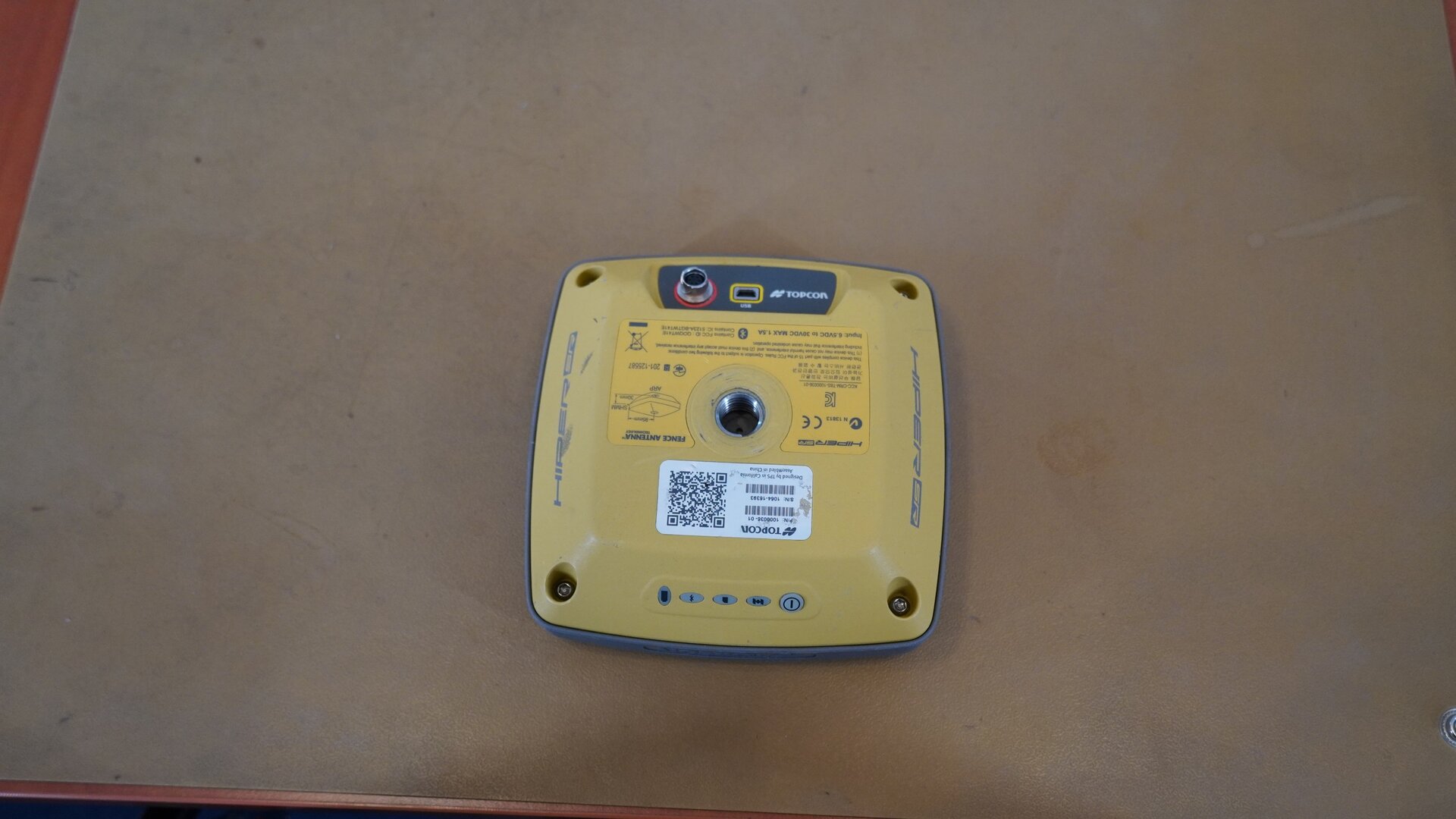

Na zdjęciu przedstawiono spodnią część odbiornika z gniazdem w centralnej części, zaś na górze widoczne jest gniazdo USB oraz gniazdo zasilające.
Odbiornik GNSS 4/8 - Odbiornik wyposażony jest również w gwint umożliwiający zamocowanie go na tyczce lub statywie. Dzięki temu odbiornik może być osadzony na wsporniku.
Źródło: Akademia Finansów i Biznesu Vistula, licencja: CC BY 3.0.
R1UdJxjvHYnCD

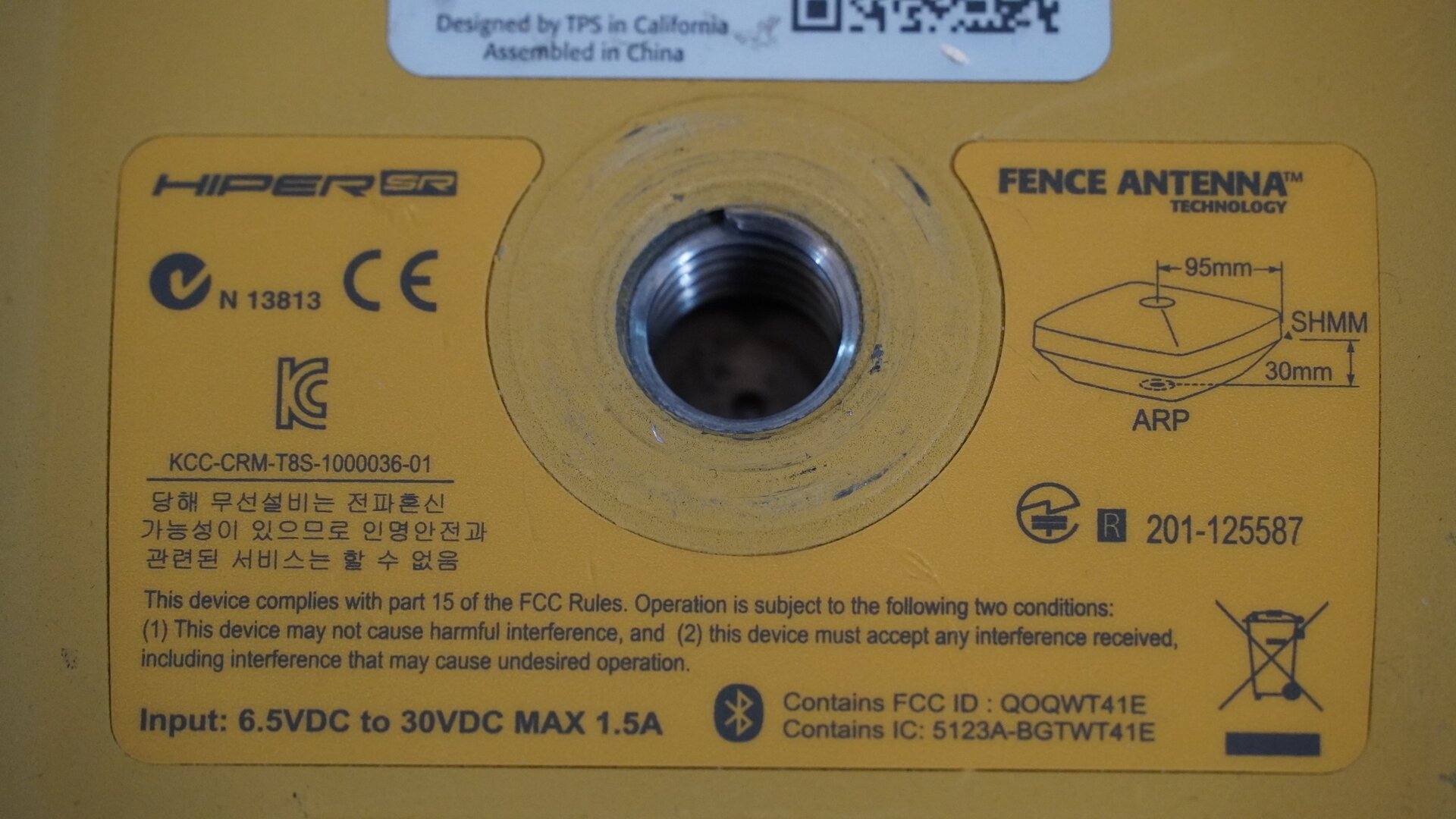

Zdjęcie przedstawia widok gniazda znajdującego się na spodniej ściance urządzenia.
Odbiornik GNSS 4A/8
Źródło: Akademia Finansów i Biznesu Vistula, licencja: CC BY 3.0.
R1Zq6fu2pYwe1

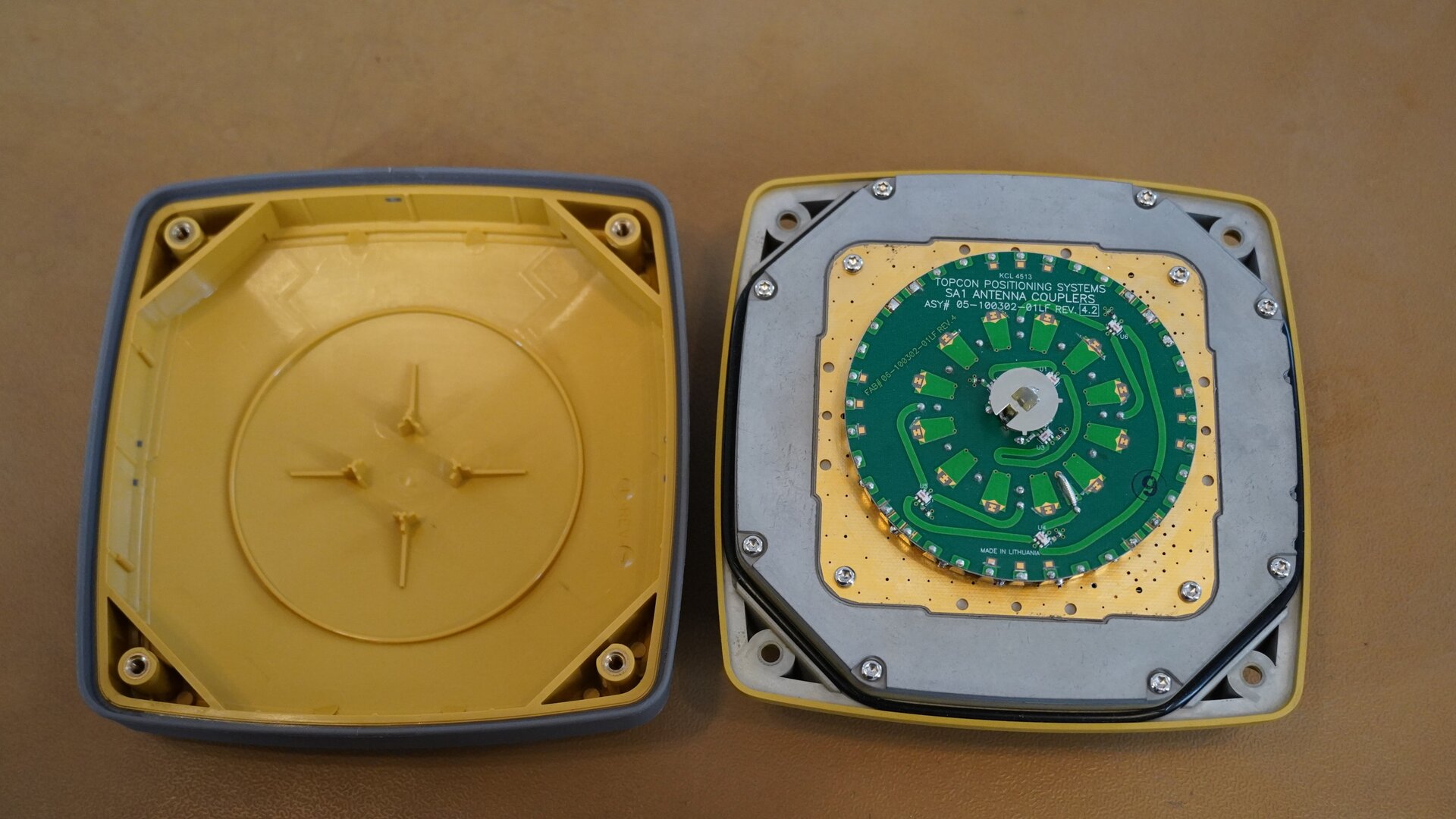

Na zdjęciu przedstawiono wnętrze odbiornika GNSS widoczne po zdjęciu obudowy. W środku znajduje się okrągła płytka będąca elementem anteny GBS służącej do odbioru sygnału z satelity, zaś znajdujący się w centralnej części pierścień to antena bluetooth. Na lewo znajduje się zdemontowana obudowa.
Odbiornik GNSS 5/8 - Odbiornik GNSS wyposażony jest w płytkę PCB, która zapisuje dane oraz steruje innymi elektronicznymi elementami urządzenia.
Źródło: Akademia Finansów i Biznesu Vistula, licencja: CC BY 3.0.
R1EpYLoC9maCE

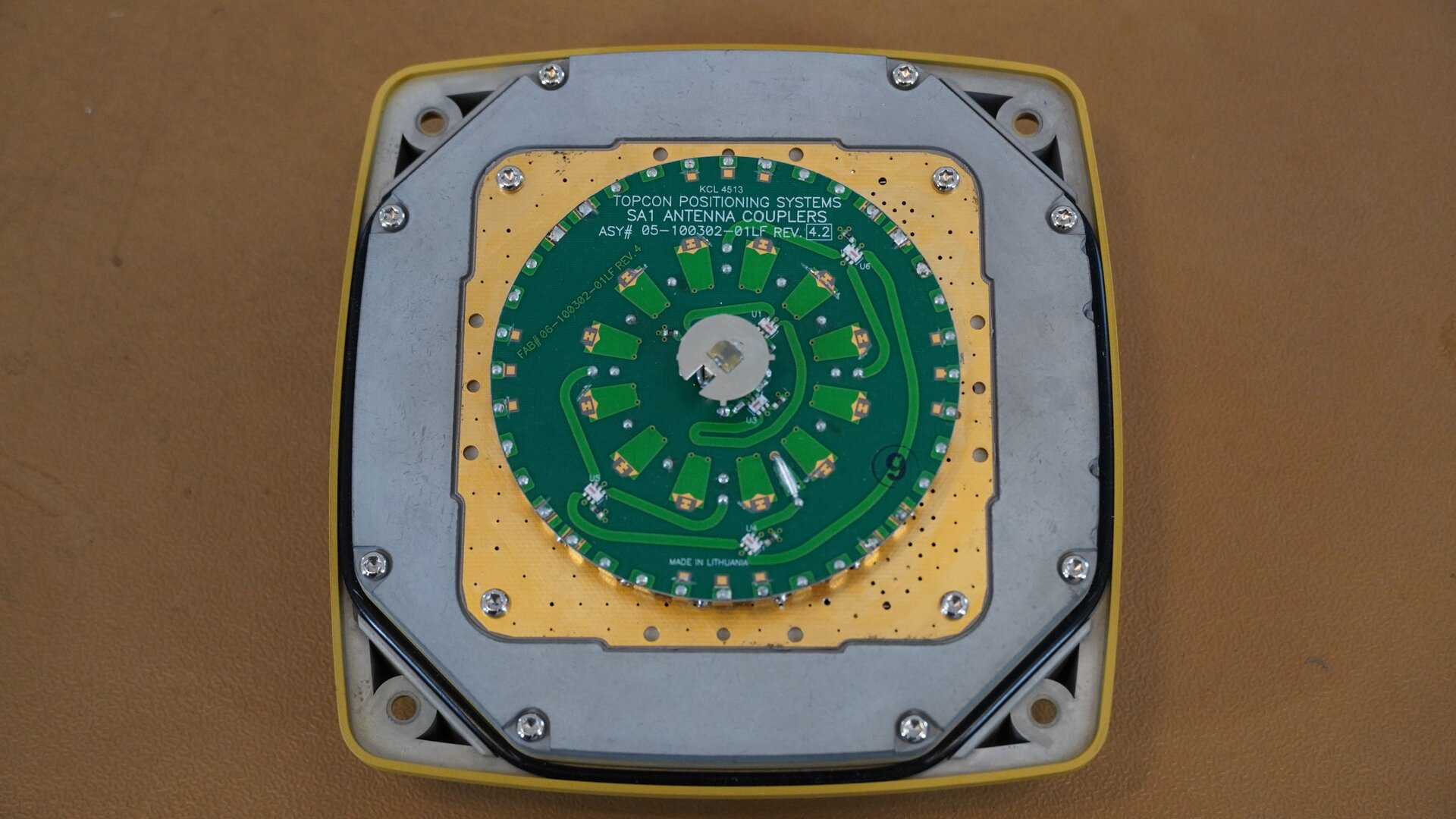

Na zdjęciu przedstawiono zbliżenie wnętrza odbiornika GNSS widocznego po zdjęciu obudowy. W środku znajduje się okrągła, zielona płytka z układem scalonym będąca elementem anteny GBS służącej do odbioru sygnału z satelity, zaś znajdujący się w centralnej części metalowy pierścień to antena bluetooth.
Odbiornik GNSS 5A/8
Źródło: Akademia Finansów i Biznesu Vistula, licencja: CC BY 3.0.
RH5juQCRbjDix

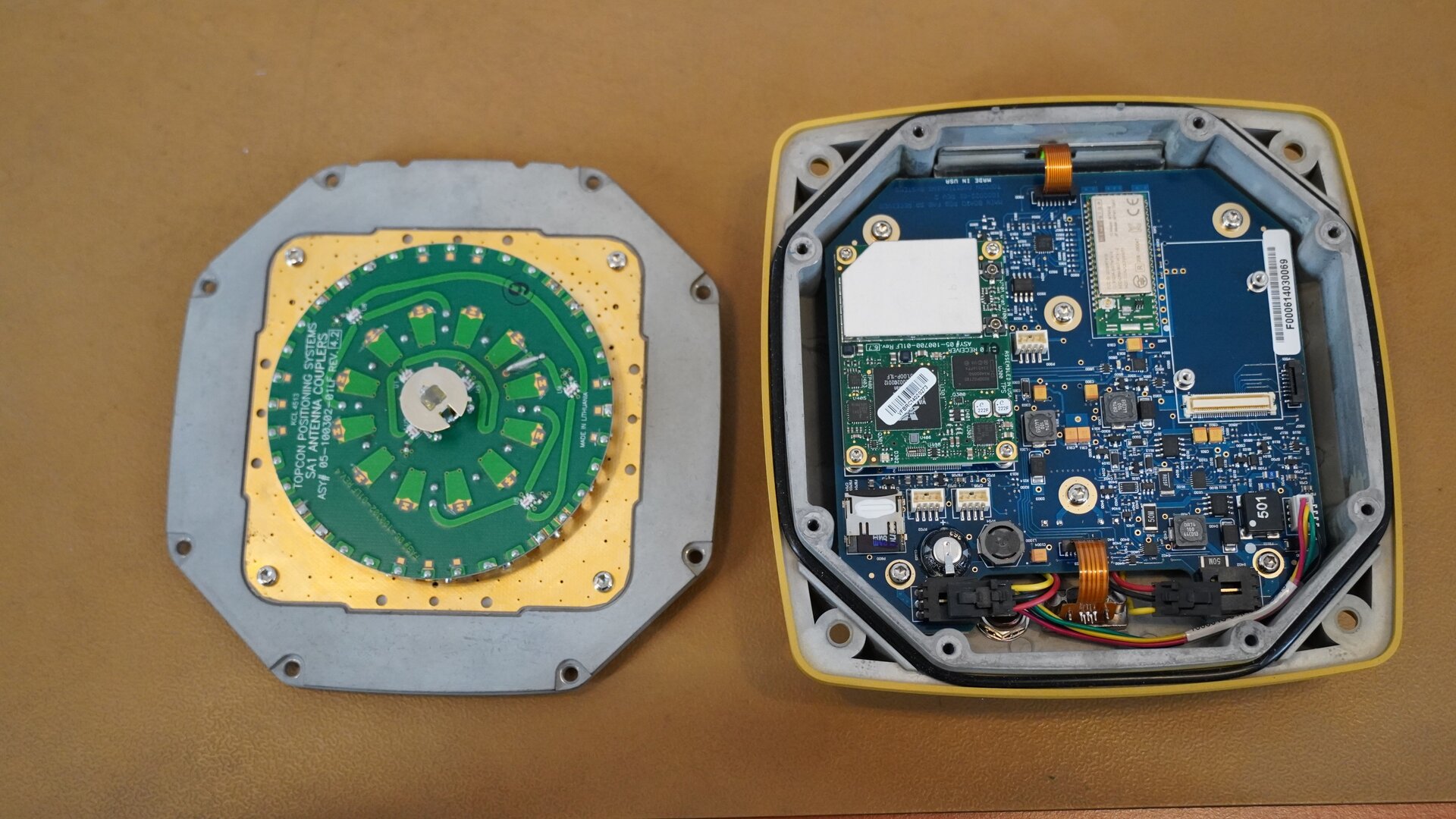

Na zdjęciu przedstawiono kolejny element znajdujący się pod anteną, jest to płyta główna oraz płyta zasilania. Na lewo znajduje się płyta z anteną.
Odbiornik GNSS 6/8 - Odbiornik GNSS posiada odbiornik sygnałów satelitarnych, który umożliwia odbieranie i przetwarzanie sygnałów satelitów. Odbiornik może być wyposażony w różne funkcje, takie jak filtrowanie szumów, demodulacja sygnałów, korelacja sygnałów itp.
Źródło: Akademia Finansów i Biznesu Vistula, licencja: CC BY 3.0.
R1QUTqtMQGAyH

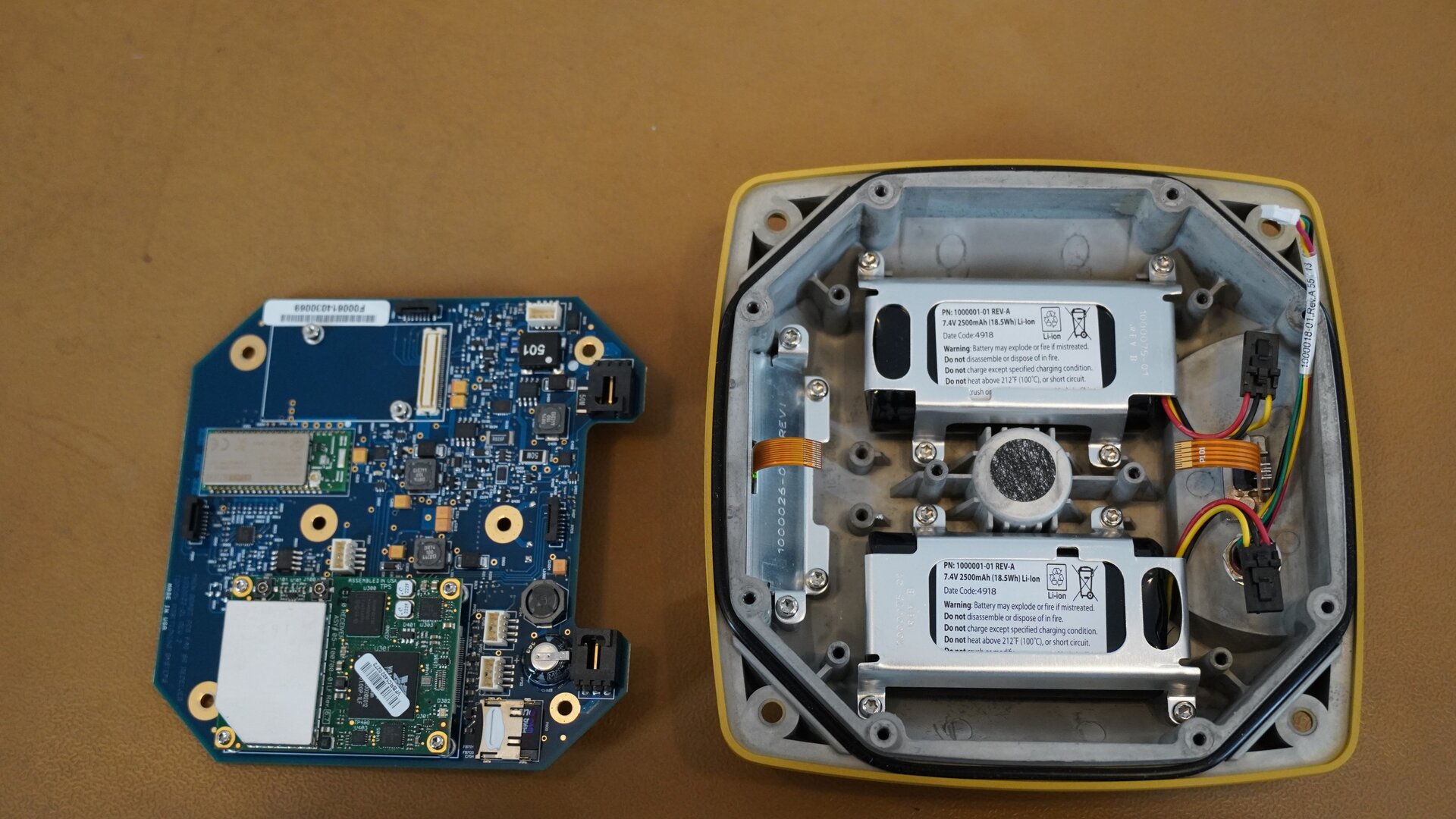

Zdjęcie ukazuje wnętrze odbiornika GNSS po odsłonięciu płyty głównej. W dolnej części obudowy widoczne są dwie baterie oraz złącza do poszczególnych modułów. Na prawo znajduje się płyta główna połączona z modułem zasilającym systemem przewodów.
Odbiornik GNSS 7/8 - Odbiornik GNSS posiada również moduł obliczeniowy, który umożliwia przetwarzanie danych sygnałów satelitarnych i obliczanie dokładnej pozycji geograficznej. Moduł ten może być wyposażony w różne algorytmy i techniki obliczeniowe, takie jak filtr Kalmana, metodę najmniejszych kwadratów, interpolację itp.
Źródło: Akademia Finansów i Biznesu Vistula, licencja: CC BY 3.0.
Rk9hToXoCAVnG

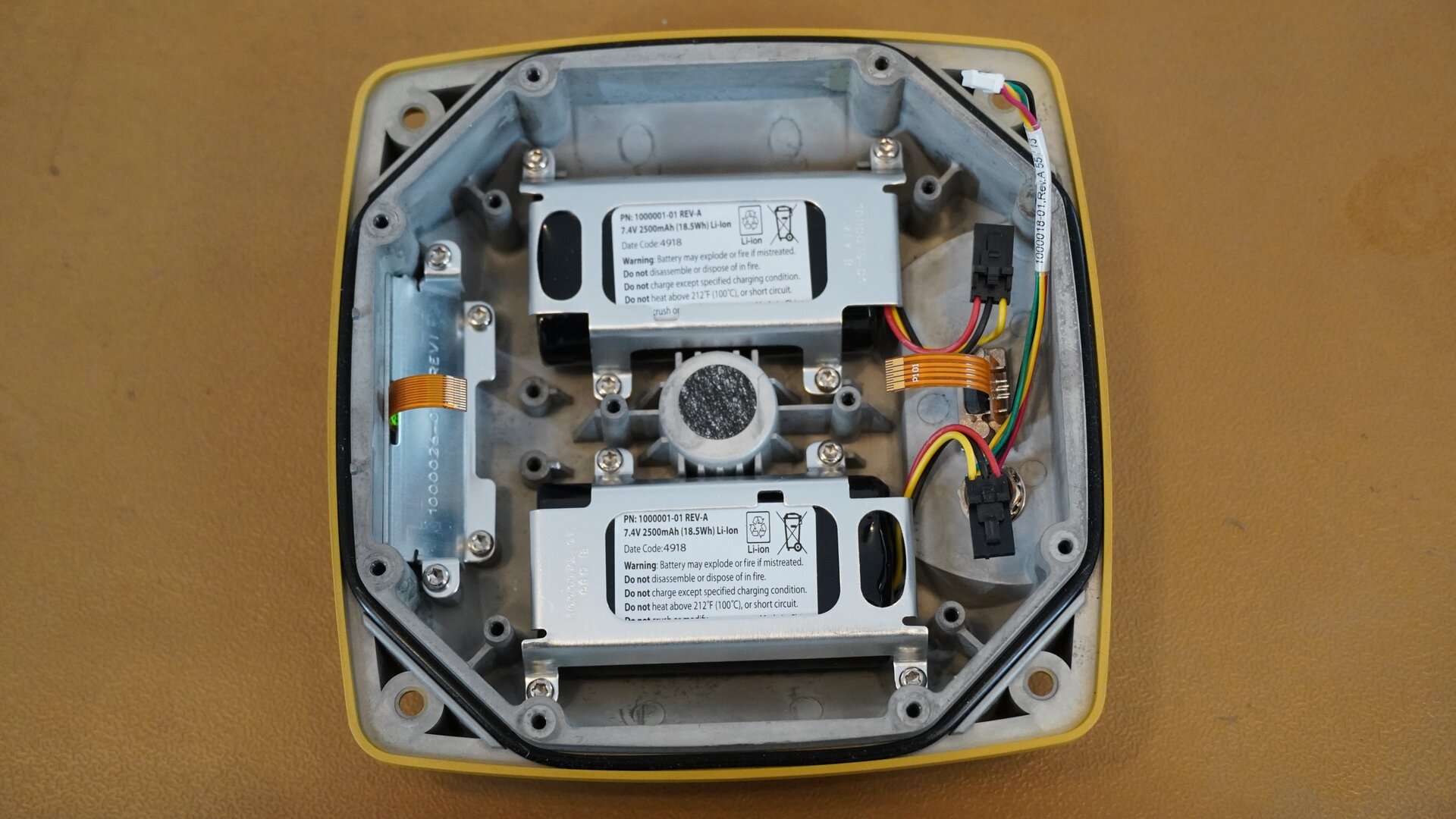

Na zdjęciu przedstawiono wnętrze odbiornika GNSS po odsłonięciu płyty głównej. W dolnej części obudowy widoczne są dwie baterie oraz złącza modułu. Po lewej stronie widać płytę główną.
Odbiornik GNSS 8/8 - Urządzenie wyposażone jest również w baterię lub akumulator umożliwiające pracę odbiornika w terenie przez wiele godzin bez konieczności podłączenia urządzenia do sieci zewnętrznej.
Źródło: Akademia Finansów i Biznesu Vistula, licencja: CC BY 3.0.
RfLOsxxfrerVU
Na zdjęciu przedstawiono wnętrze odbiornika GNSS po odsłonięciu płyty głównej. W dolnej części obudowy widoczne są dwie baterie oraz złącza modułu.
Odbiornik GNSS 8A/8
Źródło: Akademia Finansów i Biznesu Vistula, licencja: CC BY 3.0.
R1P0TqGpCPhg6

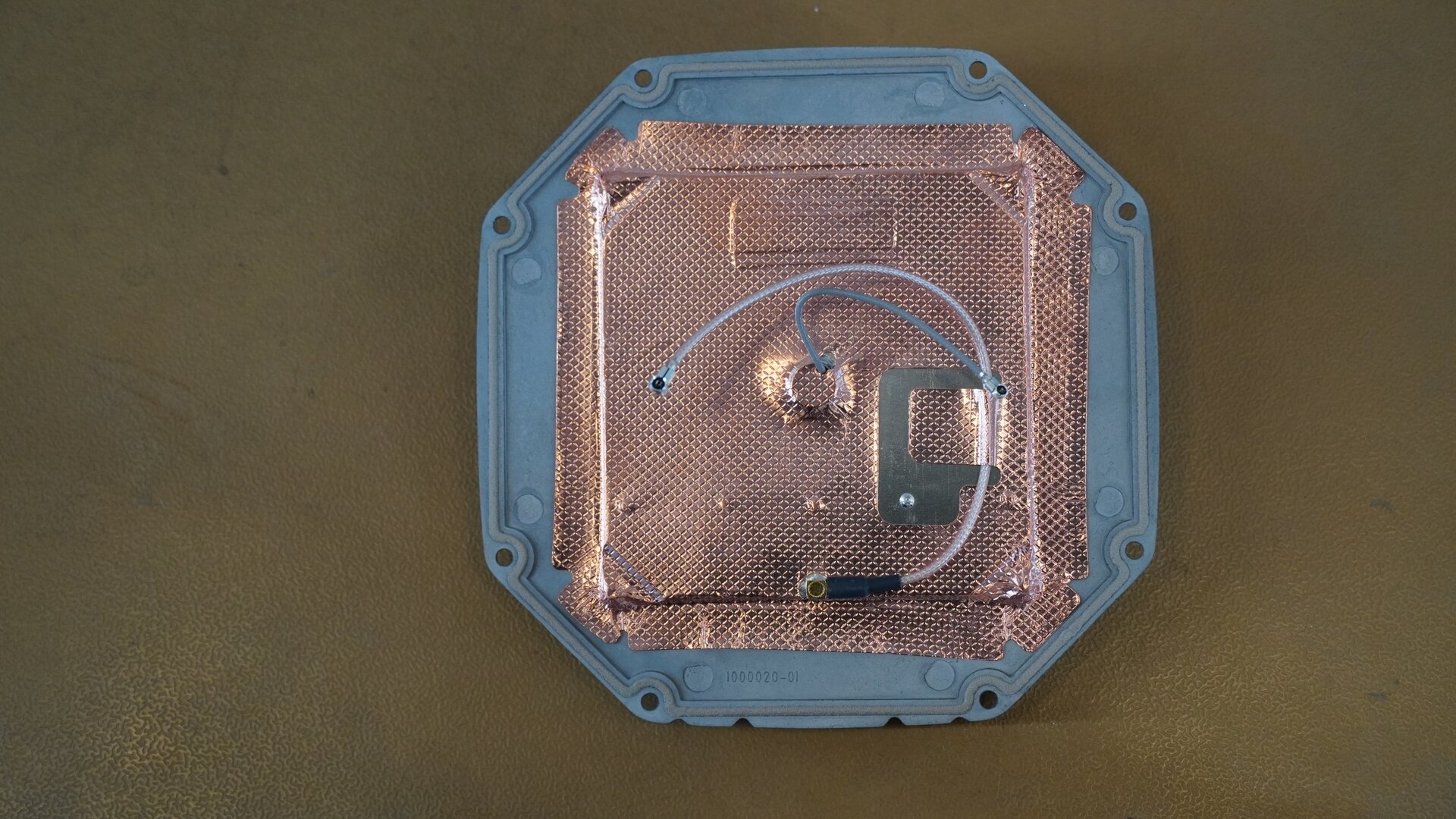

Zdjęcie ukazuje spodnią powierzchnię płyty anteny z przewodami przekazującymi sygnał z anteny do płyty głównej.
Odbiornik GNSS 8B/8
Źródło: Akademia Finansów i Biznesu Vistula, licencja: CC BY 3.0.
ReJyOtaJFNfro

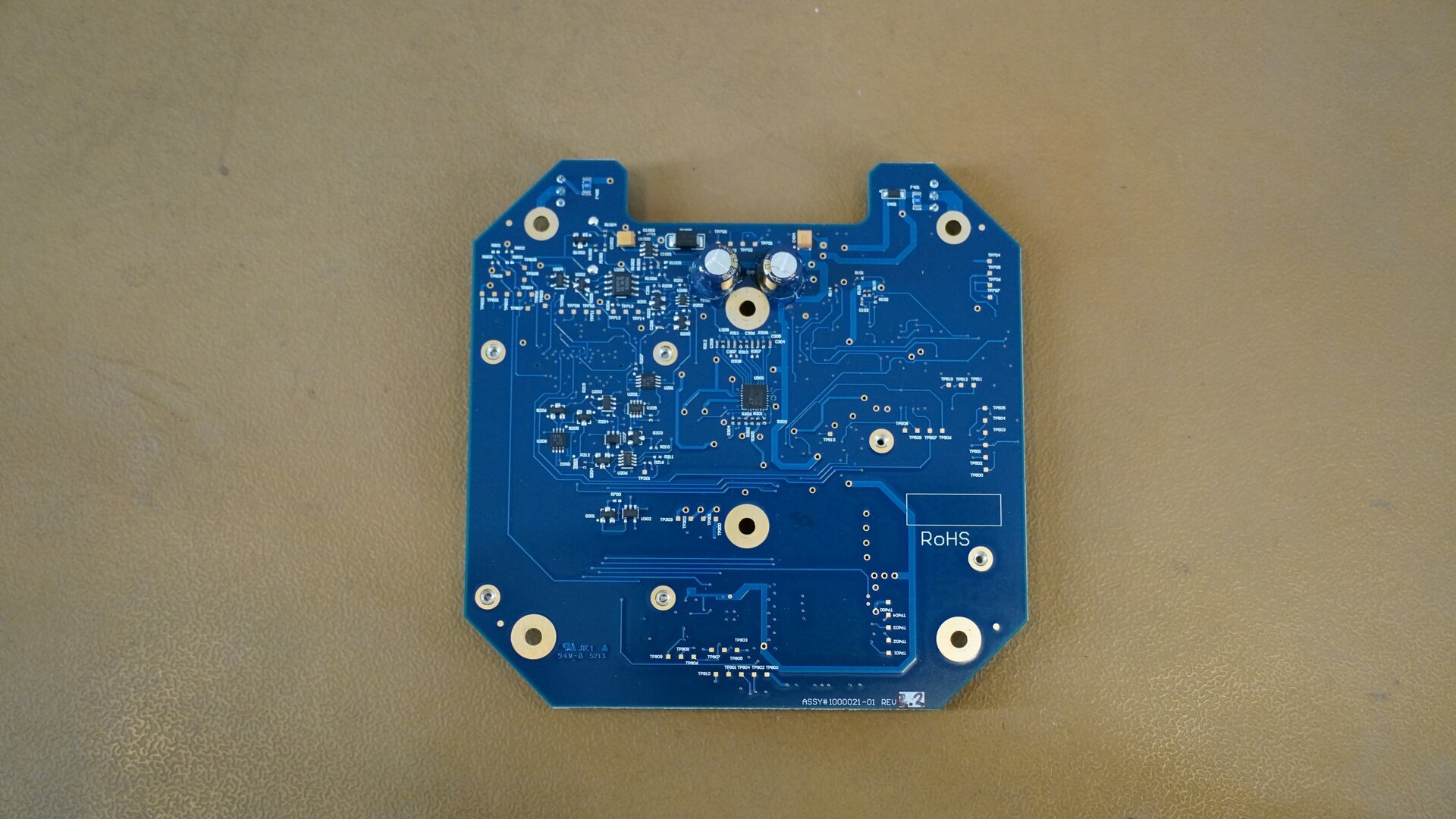

Zdjęcie przedstawia widok płyty głównej od spodu.
Odbiornik GNSS 8C/8
Źródło: Akademia Finansów i Biznesu Vistula, licencja: CC BY 3.0.

4/4 Skaner laserowy 3D

4
R1bhBYKbJku0O
Nagranie tożsame z treścią tekstu umieszczonego pod paskiem odtwarzania.

Nagranie dostępne pod adresem https://zpe.gov.pl/a/DnbjmwPKj

Nagranie tożsame z treścią tekstu umieszczonego pod paskiem odtwarzania.

Skaner laserowy 3D w geodezji wykorzystywany jest do zbierania danych terenowych w celu tworzenia trójwymiarowych modeli powierzchni. Wykorzystuje on wiązkę lasera, która skanuje teren a następnie odbijana przez powierzchnie, zostaje odebrana przez urządzenie. Informacje lasera są przekształcane w dane punktowe które reprezentują położenie punktów na powierzchni. Składa się on z wiązki lasera, który wytwarza wiązkę światła, lusterka które porusza wiązkę lasera wzdłuż osi poziomej, głowicy która przetwarza informacje docierające do urządzenia i zamienia dane na dane punktowe.

1
R4cb1azvGS7zU1

Zasób interaktywny dostępny pod adresem https://zpe.gov.pl/a/DnbjmwPKj

Skaner laserowy 3D
Źródło: Akademia Finansów i Biznesu Vistula, licencja: CC BY 3.0.

Wizualizacja trzy de ukazuje budowę skanera laserowego, umożliwia obserwację tego instrumentu w pełnej panoramie z zewnątrz, z perspektywy obserwatora obchodzącego obiekt wokół. Jest to urządzenie umieszczone na trójnogim statywie. którego wysokość można regulować. Głowica instrumentu ma kształt niewielkiej skrzynki z laserem pośrodku oraz panelem sterującym i wyświetlaczem z jednej strony. Każdy element przedstawionego urządzenia został podpisany przy użyciu znacznika w postaci kółka z cyfrą w środku. Po kliknięciu znacznika wyświetla się pole tekstowe z nazwą elementu oraz pasek odtwarzania. Nagrania audio są tożsame z treścią podpisów.

1.       Laser

Tekst

Odpowiedzialny jest za emisję wiązki laserowej, skanowanie chmury punktów.

2.       Lusterko

Tekst

Precyzyjnie kieruje wiązką laserową na skanowanym obszarze, ustawia wiązkę lasera w różnych kierunkach, odpowiada za skanowanie pod kątem, zwiększa zakres skanowania i utrzymuje wysoką precyzję pomiarów.

3.       Statyw

Tekst

Służy do ustawienia skanera 3D w terenie, stabilizuje głowicę i umożliwia zmiany ustawienia wysokości urządzenia, ułatwia precyzyjne pozycjonowanie oraz zapewnia mobilność i łatwość transportu, dodatkowo statyw zapewnia bezpieczeństwo i ochronę głowicy, jest to nieodłączny element skanera 3D.

4.       Głowica

Tekst

Głowica pełni kluczową rolę:

– emituje wiązkę laserową za pomocą wbudowanego emitera; ta wiązka laserowa skierowana na obszar lub obiekt wysyła sygnał,

– odbiornik, w który jest wyposażona głowica, odbiera odbite sygnały,

– mierzy odległości i intensywność na zasadzie pomiaru czasu przelotu wiązki laserowej od emisji odbicia, dodatkowo w zależności od modelu skanera głowica ma możliwość pomiaru intensywności odbicia, co może być przydatne w analizie materiałów i struktur obiektów,

– umożliwia kontrolę różnych parametrów skanowania, takich jak gęstość próbkowania, rozdzielczość zakres pomiarów itp.,

– niektóre skanery laserowe, dzięki wbudowanym w głowicę kamerom, mają możliwość rejestrowania kolorów i tekstur powierzchni.

R5WDZs7TfskaK
Nagranie tożsame z treścią tekstu umieszczonego pod paskiem odtwarzania.

Nagranie dostępne pod adresem https://zpe.gov.pl/a/DnbjmwPKj

Nagranie tożsame z treścią tekstu umieszczonego pod paskiem odtwarzania.

Skaner laserowy wykorzystywany w geodezji składa się z nadajnika laserowego, odbiornika, układu optycznego, układu pozycjonowania i elektroniki sterującej. Dzięki skanerom laserowym możliwe jest dokładne i szybkie mapowanie terenu oraz pomiar wysokości drzew, budynków, przeszkód terenowych czy linii brzegowych.

R198LqAv0uB7K1

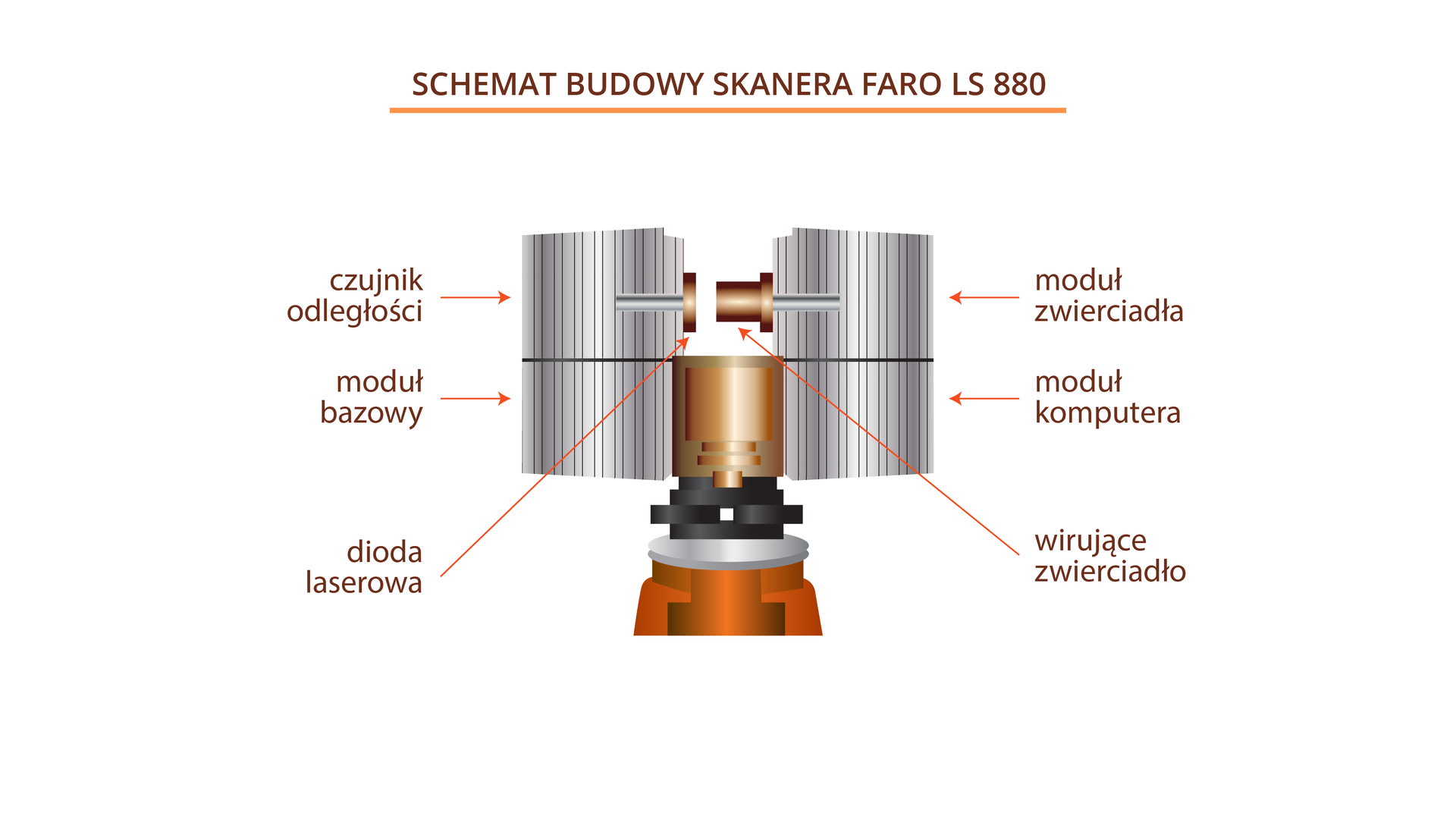

Grafika przedstawia schemat budowy skanera Faro LS 880. Główna jednostka urządzenia znajduje się na okrągłej podstawie. W centralnej części widoczne jest zwierciadło oraz dioda laserowa. Z lewej strony zaś czujnik odległości, a poniżej moduł bazowy. Po prawej stronie urządzenia zaznaczono moduł zwierciadła i moduł komputera.
Skaner laserowy 3D
Źródło: Akademia Finansów i Biznesu Vistula, licencja: CC BY 3.0.
1
Powiązane materiały
DLS92CjslRv6lgS49rqVYl
Sekwencje filmowe - Charakterystyka pomiarów wysokościowych i sytuacyjnych
Sekwencje filmowe - Charakterystyka pomiarów wysokościowych i sytuacyjnych
Dx7jNYMFWR11BAo1WJyZYA
Program ćwiczeniowy do projektowania - Lokalizacja stanowisk i punktów pomiarowych
Program ćwiczeniowy do projektowania - Lokalizacja stanowisk i punktów pomiarowych
D1Aw8M2TBR1GWZibovOQsH
E‑book - Metody i technologie wykorzystywane w pomiarach sytuacyjnych i wysokościowych
E‑book - Metody i technologie wykorzystywane w pomiarach sytuacyjnych i wysokościowych
D12ZnhpmURJdNrP6uKPTxc
Schemat interaktywny - Pomiar kątów, odległości, różnic wysokości, współrzędnych X, Y, H
Schemat interaktywny - Pomiar kątów, odległości, różnic wysokości, współrzędnych X, Y, H

Powiązane ćwiczenia

  • 3. Instrumenty i pomiary
    Krzyżówka
    3. Instrumenty i pomiary
    RvFx5T07GZcYa2
    Odpowiedz na pytania lub uzupełnij tekst. 1. Ciąg … – zbiór punktów pomiarowej osnowy sytuacyjnej., 2. Instrument geodezyjny, wykorzystywany do pomiaru różnicy wysokości pomiędzy punktami pomiarowymi., 3. Pomiarowa … kinematyczna RTK – pomiar wykonywany przy użyciu zestawu złożonego z odbiornika stacjonarnego, stanowiącego stację referencyjną, oraz jednego lub większej liczby odbiorników ruchomych, zapewniających bezpośrednią łączność z odbiornikiem stacjonarnym., 4. Dostosowanie metodą matematycznej transformacji cyfrowego obrazu rastrowego mapy analogowej do układu współrzędnych prostokątnych płaskich., 5. Niwelacja … – pomiar różnic wysokości punktów wykonywany metodą precyzyjnego pozycjonowania za pomocą globalnego systemu nawigacji satelitarnej., 6. … niwelacyjna – przyrząd geodezyjny stosowany w niwelacji., 7. Właściwość obiektu świata rzeczywistego.
Charakterystyka pomiarów wysokościowych i sytuacyjnych
Lokalizacja stanowisk i punktów pomiarowych
