Kocioł
Symulator

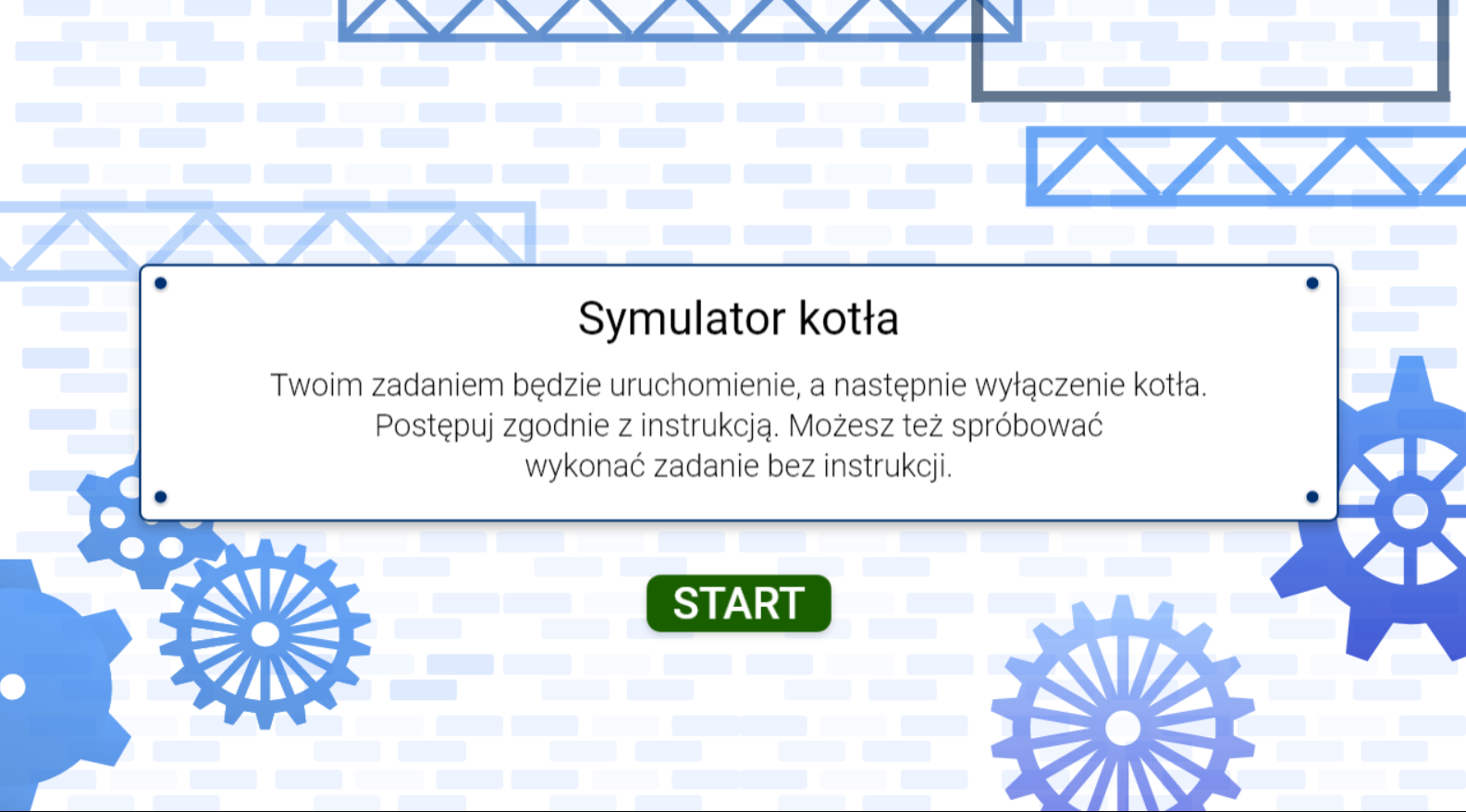

Ekran startowy symulatora kotła wygląda następująco:

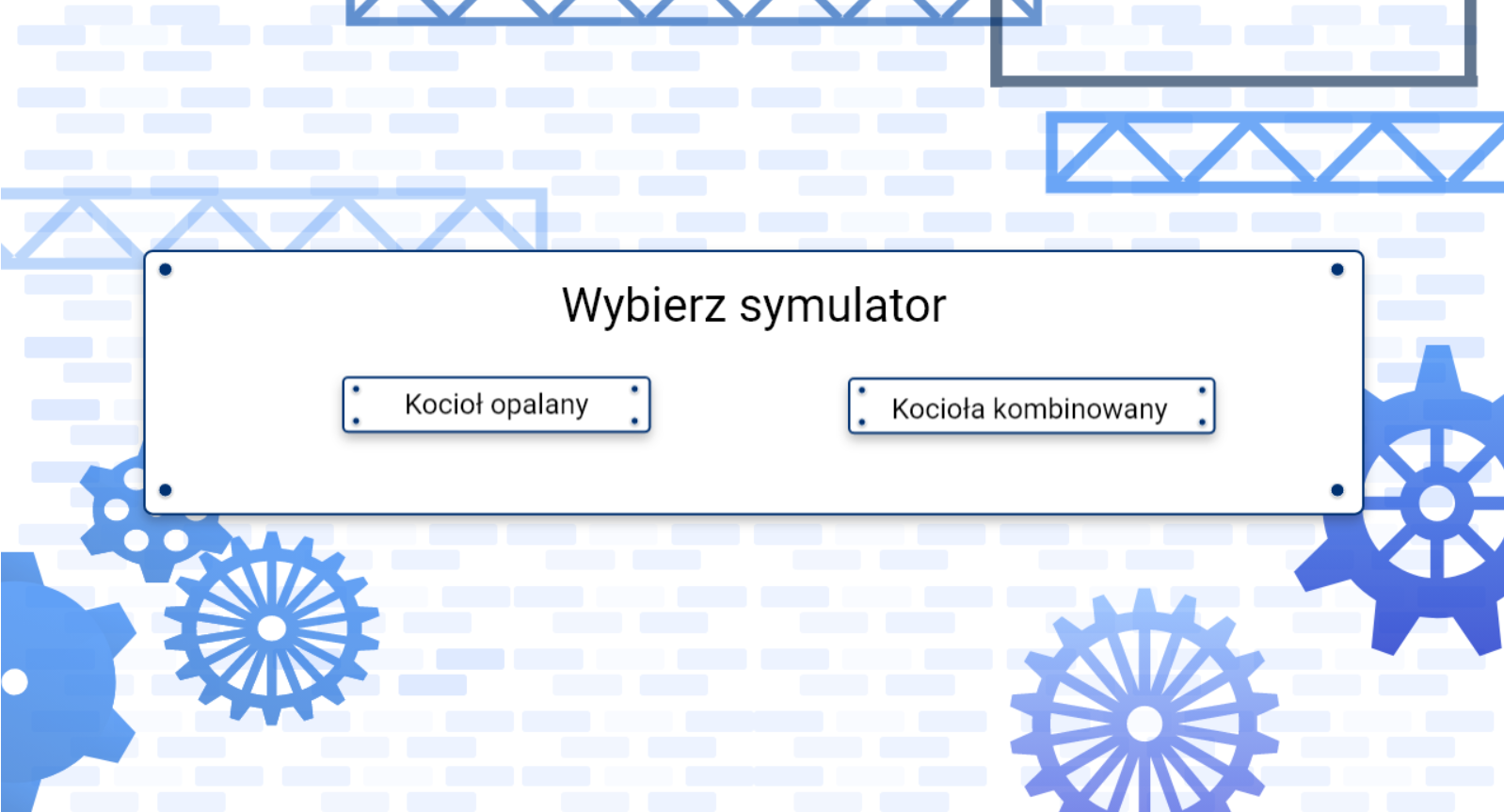

Po naciśnięciu przycisku „start” wyświetli się ekran wyboru symulatora.

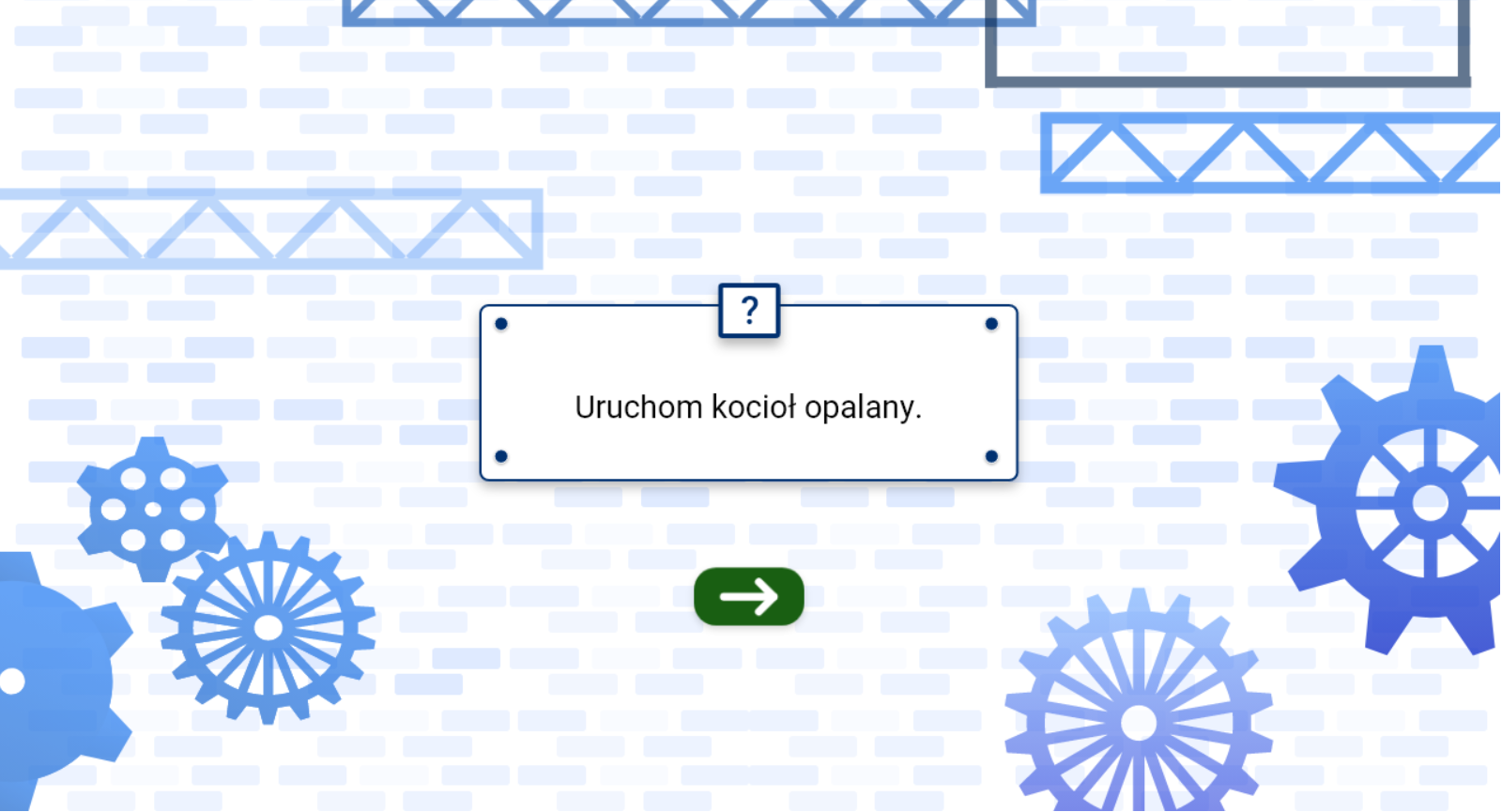

Po wybraniu symulatora wyświetli się ekran z poleceniem. Aby wyłączyć polecenie, należy kliknąć strzałkę.
Po przejściu dalej wyświetli się ekran symulatora.

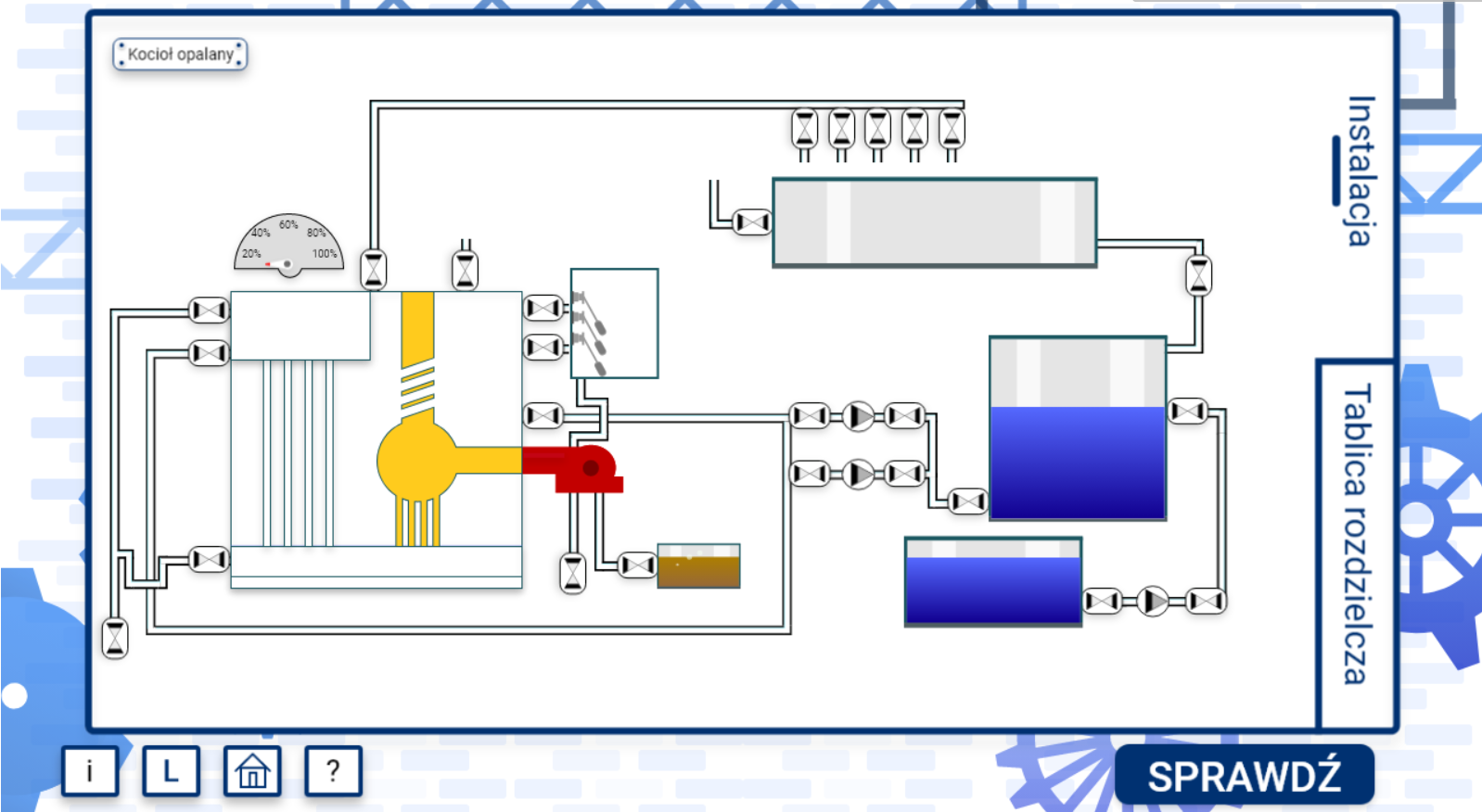

Na ekranie symulatora widoczna jest instalacja, w której trzeba otworzyć (lub zamknąć) odpowiednie zawory i uruchomić (lub wyłączyć) odpowiednie pompy, aby włączyć lub wyłączyć instalację wybranego kotła.
W dolnej części symulatora widoczne są cztery kwadratowe przyciski:
przycisk „i” służy do wyświetlania instrukcji, która w punktach przedstawia, jakie kroki należy wykonać, aby pozytywnie ukończyć zadanie;
przycisk „L” wyświetla legendę, czyli przedstawia istotne oznaczenia w symulatorze;
przycisk „?” pozwala na ponowne wyświetlenie polecenia;
przycisk domku przenosi użytkownika z powrotem do ekranu startowego.
Zadaniem użytkownika jest otwarcie lub zamknięcie konkretnych zaworów i uruchomienie lub wyłączenie urządzeń, aby wykonać zadanie z polecenia.

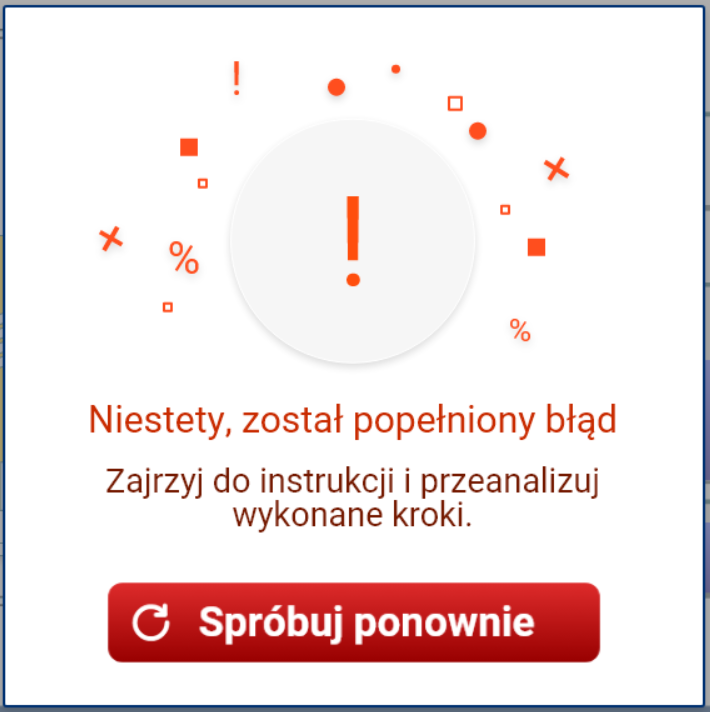

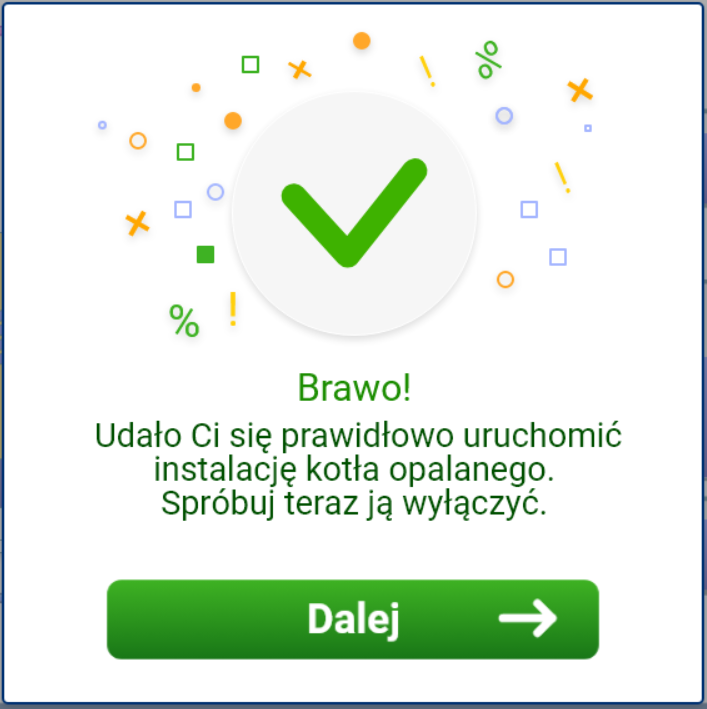

Po wykonaniu zadania należy kliknąć przycisk „sprawdź”, znajdujący się w dolnym prawym rogu. Wyświetli się wtedy komunikat z pozytywną informacją zwrotną (jeśli zadanie zostało wykonane prawidłowo) lub z negatywną informacją (jeśli zadanie było wykonane nieprawidłowo).
Zasób interaktywny dostępny pod adresem https://zpe.gov.pl/a/D4xGSqKx2
Symulator pozwala na zapoznanie się z działaniem kotła opalanego i kotła kombinowanego oraz instalacji im towarzyszącej. Instalacje składają się ze zbiorników, kotłów i rur.
Instrukcja uruchomienia kotła opalanego
Instalacja:
Otwórz zawór ze zbiornika wody kotła do skrzyni cieplnej.
Otwórz zawory ssania i tłoczenia na pompie zasilającej skrzynię cieplną.
Otwórz zawory instalacji zasilającej z skrzyni cieplnej do kotła.
Otwórz zawory na ssaniu i tłoczeniu pomp zasilających kocioł.
Otwórz zawory na wodowskazie.
Otwórz zawór paliwowy do palnika.
Otwór zawór odpowietrzający kocioł.
Otwórz zawory do skraplacza i od skraplacza do skrzyni cieplnej.
Przejdź do tablicy rozdzielczej, aby wykonać kolejne działania.
Tablica rozdzielcza:
Uruchom zasilanie tablicy rozdzielczej.
Uruchom pompę zasilającą nr 1.
Poczekaj, aż na kolumnie sygnałowej poziomu wody w kotle zaświeci się poziom NORMAL
Ustaw pompy zasilające nr 1 i 2 na AUTO.
Wróć do tablicy z instalacją, aby wykonać kolejne działania.
Instalacja:
Otwórz na chwilę, a następnie zamknij zawór szumowania górnego w celu usunięcia zanieczyszczeń w wodzie.
Zamknij zawór odpowietrzający kocioł.
Przejdź do tablicy rozdzielczej, aby wykonać kolejne działania.
Tablica rozdzielcza:
Wybierz sterowanie ręczne kotłem.
Wybierz palnik, który ma pracować – kliknij palnik 1.
Naciśnij ISKRA w celu uruchomienia palnika.
Wybierz palnik, który ma pracować – kliknij palnik 1 i 2.
Wybierz sterowanie automatyczne kotłem.
Wróć do tablicy z instalacją, aby wykonać kolejne działania.
Instalacja:
Otwórz zawór parowy na 20%.
Otwórz odbiory pary.
Otwórz zawór parowy powoli na 100%.
Kliknij przycisk SPRAWDŹ.
Instrukcja wyłączenia kotła opalanego
Tablica rozdzielcza:
Wybierz sterowanie ręczne kotłem.
Zatrzymaj pracujący palnik (STOP).
Wyłącz sterowanie kotłem (STOP).
Wróć do tablicy z instalacją, aby wykonać kolejne działania.
Instalacja:
Zamknij zawór parowy na 20%.
Zamknij odbiory pary.
Zamknij zawór parowy powoli na 0%.
Przejdź do tablicy rozdzielczej, aby wykonać kolejne działania.
Tablica rozdzielcza:
Zatrzymaj pompę zasilającą nr 1.
Ustaw pompy zasilające nr 1 i 2 na STOP.
Wyłącz zasilanie tablicy rozdzielczej.
Wróć do tablicy z instalacją, aby wykonać kolejne działania.
Instalacja:
Otwórz zawór szumowania górnego i dolnego w celu usunięcia wody z kotła.
Otwórz zawór odpowietrzający kocioł.
Instalacja:
Zamknij zawór ze zbiornika wody kotła do skrzyni cieplnej.
Zamknij zawory ssania i tłoczenia na pompie zasilającej skrzynię cieplną.
Zamknij zawory instalacji zasilającej ze skrzyni cieplnej do kotła.
Zamknij zawory na ssaniu i tłoczeniu pomp zasilających kocioł.
Zamknij zawory na wodowskazie.
Zamknij zawór paliwowy do palnika.
Zamknij zawory do skraplacza i od skraplacza do skrzyni cieplnej.
Kliknij przycisk SPRAWDŹ.
Instrukcja uruchomienia kotła kombinowanego
Instalacja:
Otwórz zawór ze zbiornika wody kotła do skrzyni cieplnej.
Otwórz zawory ssania i tłoczenia na pompie zasilającej skrzynię cieplną.
Otwórz zawory instalacji zasilającej z skrzyni cieplnej do kotła.
Otwórz zawory na ssaniu i tłoczeniu pomp zasilających kocioł.
Otwórz zawory na wodowskazie.
Otwórz zawór paliwowy do palnika.
Otwór zawór odpowietrzający kocioł.
Otwórz zawory do skraplacza i od skraplacza do skrzyni cieplnej.
Przejdź do tablicy rozdzielczej, aby wykonać kolejne działania.
Tablica rozdzielcza:
Uruchom zasilanie tablicy rozdzielczej.
Uruchom pompę zasilającą nr 1.
Poczekaj, aż na kolumnie sygnałowej poziomu wody w kotle zaświeci się poziom NORMAL
Ustaw pompy zasilające nr 1 i 2 na AUTO.
Wróć do tablicy z instalacją, aby wykonać kolejne działania.
Instalacja:
Otwórz na chwilę, a następnie zamknij zawór szumowania górnego w celu usunięcia zanieczyszczeń w wodzie.
Zamknij zawór odpowietrzający kocioł.
Przejdź do tablicy rozdzielczej, aby wykonać kolejne działania.
Tablica rozdzielcza:
Wybierz sterowanie ręczne kotłem.
Wybierz palnik, który ma pracować – kliknij palnik 1.
Naciśnij ISKRA w celu uruchomienia palnika.
Wybierz palnik, który ma pracować – kliknij palnik 1 i 2.
Wybierz sterowanie automatyczne kotłem.
Wróć do tablicy z instalacją, aby wykonać kolejne działania.
Instalacja:
Otwórz zawór parowy na 20%.
Otwórz odbiory pary.
Otwórz zawór parowy powoli na 100%.
Otwórz przysłonę spalin na 40%.
Obserwuj palnik.
Otwórz przysłonę spalin na 100%.
Instrukcja wyłączenia kotła kombinowanego
Tablica rozdzielcza:
Wybierz sterowanie ręczne kotłem.
Zatrzymaj pracujący palnik (STOP).
Wyłącz sterowanie kotłem (STOP).
Wróć do tablicy z instalacją, aby wykonać kolejne działania.
Instalacja:
Zamknij przysłonę spalin na 40%.
Zamknij przysłonę spalin na 100%.
Zamknij zawór parowy na 20%.
Zamknij odbiory pary.
Zamknij zawór parowy powoli na 0%.
Przejdź do tablicy rozdzielczej, aby wykonać kolejne działania.
Tablica rozdzielcza:
Zatrzymaj pompę zasilającą nr 1.
Ustaw pompy zasilające nr 1 i 2 na STOP.
Wyłącz zasilanie tablicy rozdzielczej.
Wróć do tablicy z instalacją, aby wykonać kolejne działania.
Instalacja:
Otwórz zawór szumowania górnego i dolnego w celu usunięcia wody z kotła.
Otwórz zawór odpowietrzający kocioł.
Instalacja:
Zamknij zawór ze zbiornika wody kotła do skrzyni cieplnej.
Zamknij zawory ssania i tłoczenia na pompie zasilającej skrzynię cieplną.
Zamknij zawory instalacji zasilającej ze skrzyni cieplnej do kotła.
Zamknij zawory na ssaniu i tłoczeniu pomp zasilających kocioł.
Zamknij zawory na wodowskazie.
Zamknij zawór paliwowy do palnika.
Zamknij zawory do skraplacza i od skraplacza do skrzyni cieplnej.
Kliknij przycisk SPRAWDŹ.
