Kołyska Newtona

Wprowadzenie

Kołyska Newtonakołyska NewtonaKołyska Newtona [njutyn] służy ilustracji zasady zachowania energiizasada zachowania energiizasady zachowania energii i pęduzasada zachowania pędupędu podczas sprężystego zderzeniazderzenie sprężystesprężystego zderzenia kul. Składa się z kilku jednakowych wahadeł, utworzonych ze stalowych kul zawieszonych na niciach, które mogą wykonywać wahania tylko w jednej płaszczyźnie pionowej. W uproszczeniu, Kołyska Newtona pozwala zilustrować zasady fizyki działające podczas zderzenia się kul ze sobą.

Dla wprawienia kołyski w ruch, wahadła powinny być wychylane i zwalniane w sposób zapewniający centralne zderzeniazderzenie centralnecentralne zderzenia kul zachodzące na jednej prostej. Gdy jedna z kul zostanie odchylona i puszczona, jej uderzenie w pozostałe kule spowoduje, że po przeciwnej stronie szeregu odskoczy tylko ostatnia kula. Jej wychylenie będzie prawie takie samo jak pierwszej. Analogicznie, gdy odchyli się i puści dwie kule, z drugiego końca odskoczą również dwie kule. Ogólnie rzecz biorąc, tyle samo kul odskoczy na końcu szeregu, ile zostało odchylonych na jego początku, zaś pozostałe (środkowe) kule pozostaną nieruchome. Zachowanie to, bez znajomości praw fizyki, może być postrzegane jako coś zaskakującego.

Przeczytaj

Opis działania

R1b1V2MFLsPWH

Zdjęcie. Tło szare. W centralnej części stojak na którym zawieszonych jest pięć wahadeł. Stojak ma dwa ramiona, a kulki wahadeł stykają się i są zawieszone równolegle na niciach zaczepionych na każdym z ramion stojaka. Kulki są metalowe, widać w nich odbicie osoby robiącej zdjęcie.

Po raz pierwszy kołyska Newtona objaśniona i zademonstrowana została przez francuskiego fizyka Abbé Mariotte [abe mariot] z Francuskiej Akademii Nauk w $\mathrm{1671}$ r. Choć nazwa przypisywana jest Newtonowi, należałoby nazywać ją „kołyską Mariotte'a” który, na podstawie doświadczeń ze zderzającymi się kulami, opisał i wyjaśnił zjawiska warunkujące jej działanie.

Działanie kołyski Newtona jest rezultatem serii wielu szybko po sobie następujących zderzeń. Za każdym razem kule stykają się, odkształcają sprężyście i odpychają. Seria zderzeń trwa ułamek milisekundy, więc nie jesteśmy w stanie ich rozróżnić. Zauważamy tylko końcowy efekt. Widać więc, że wystąpiłaby charakterystyczna dla wahadła Newtona symetria wychyleń.

Kluczowym procesem, który powtarza się tu wielokrotnie i decyduje o przebiegu zjawisk, jest wymiana prędkości możliwa dzięki zderzeniom centralnym kul o jednakowych masach.

Dla wyjaśnienia tych efektów trzeba uświadomić sobie ważną konsekwencję zasad zachowania energii i pędu: dwie kule o jednakowych masach, zderzające się centralnie, wymieniają się prędkościami (oczywiście jeśli straty energii podczas ruchu i przy zderzeniu są zaniedbywalne). W szczególnym przypadku, gdy jedna z kul spoczywa, po zderzeniu przejmuje prędkość drugiej, która zatrzymuje się. Zderzenia kul są prawie doskonale sprężyste, czyli zachowana jest przy nich energia kinetycznaenergia kinetycznaenergia kinetyczna zderzających się ciał. Z zasady zachowania energii i zasady zachowania pędu wynika – przy założeniu, że masy obu ciał są takie same, a pierwsze ciało się poruszało, natomiast drugie było nieruchome – że po zderzeniu pierwsze ciało się zatrzymuje, a drugie porusza z taką prędkością, jaką miało pierwsze ciało. W ten sposób pęd przekazywany jest w całości następnej kuli, która przekazuje go kolejnej. Dopiero ostatnia kula, nie mogąc przekazać pędu dalej, sama zaczyna się poruszać. Jeśli odchylone zostały dwie (trzy lub więcej) kule, ich pęd zostaje przekazany w całości ostatnim dwóm (trzem lub więcej) kulom. Przenoszenie pędu odbywa się bardzo szybko, niezauważalnie dla obserwatora. Dla stalowych kulek prędkość przekazu pędu równa jest prędkości podłużnej fali mechanicznej w stali, czyli około $6 \frac{\mathrm{km}}{\mathrm{s}}$.

Zasada zachowania energiizasada zachowania energiiZasada zachowania energii

Prawo zachowania energii mówi, że energii – zdolności do wykonywania pracy – nie można ani stworzyć, ani zniszczyć. Energia może jednak zmieniać formy, z czego korzysta kołyska Newtona – szczególnie z przekształcania energii potencjalnejenergia potencjalnaenergii potencjalnej w energię kinetyczną i odwrotnie. Energia potencjalna to energia, którą obiekty zmagazynowały dzięki grawitacji lub ich elastyczności, natomiast energia kinetyczna to energia, którą obiekty mają będąc w ruchu.

Ponumerujmy kule od pierwszej do piątej. Kiedy wszystkie pięć jest w spoczynku, każda ma zerową energię potencjalną, ponieważ nie może opuścić się niżej, i zero energii kinetycznej, ponieważ się nie porusza. Kiedy pierwsza kula jest podniesiona i wychylona, jej energia kinetyczna pozostaje zerowa, ale jej energia potencjalna jest większa, ponieważ grawitacja może spowodować jej spadek i ruch po łuku wymuszony przez nić. Po wypuszczeniu kuli, jej energia potencjalna jest przekształcana w energię kinetyczną podczas jej spadku z powodu działania grawitacji.

Kiedy kula osiągnęła najniższy punkt, jej energia potencjalna wynosi zero, a jej energia kinetyczna jest teraz największa. Ponieważ energii nie można zniszczyć, największa energia kinetyczna kuli jest równa jej największej energii potencjalnej. Kiedy kula pierwsza uderza kulę drugą, zatrzymuje się natychmiast, a jej energia kinetyczna i potencjalna wraca do zera, ponieważ przekazana zostaje do kuli drugiej.

Energia kuli pierwszej jest przekazywana do kuli drugiej jako energia potencjalna, gdy ulega ona odkształceniu pod wpływem siły uderzenia. Gdy kula druga powraca do swojego pierwotnego kształtu, ponownie przekształca swoją energię potencjalną w energię kinetyczną, przenosząc tę energię na kulę trzecią, powodując jej odkształcenie. Kula zasadniczo działa jak sprężyna.

RWq4eK4n7qn2Z

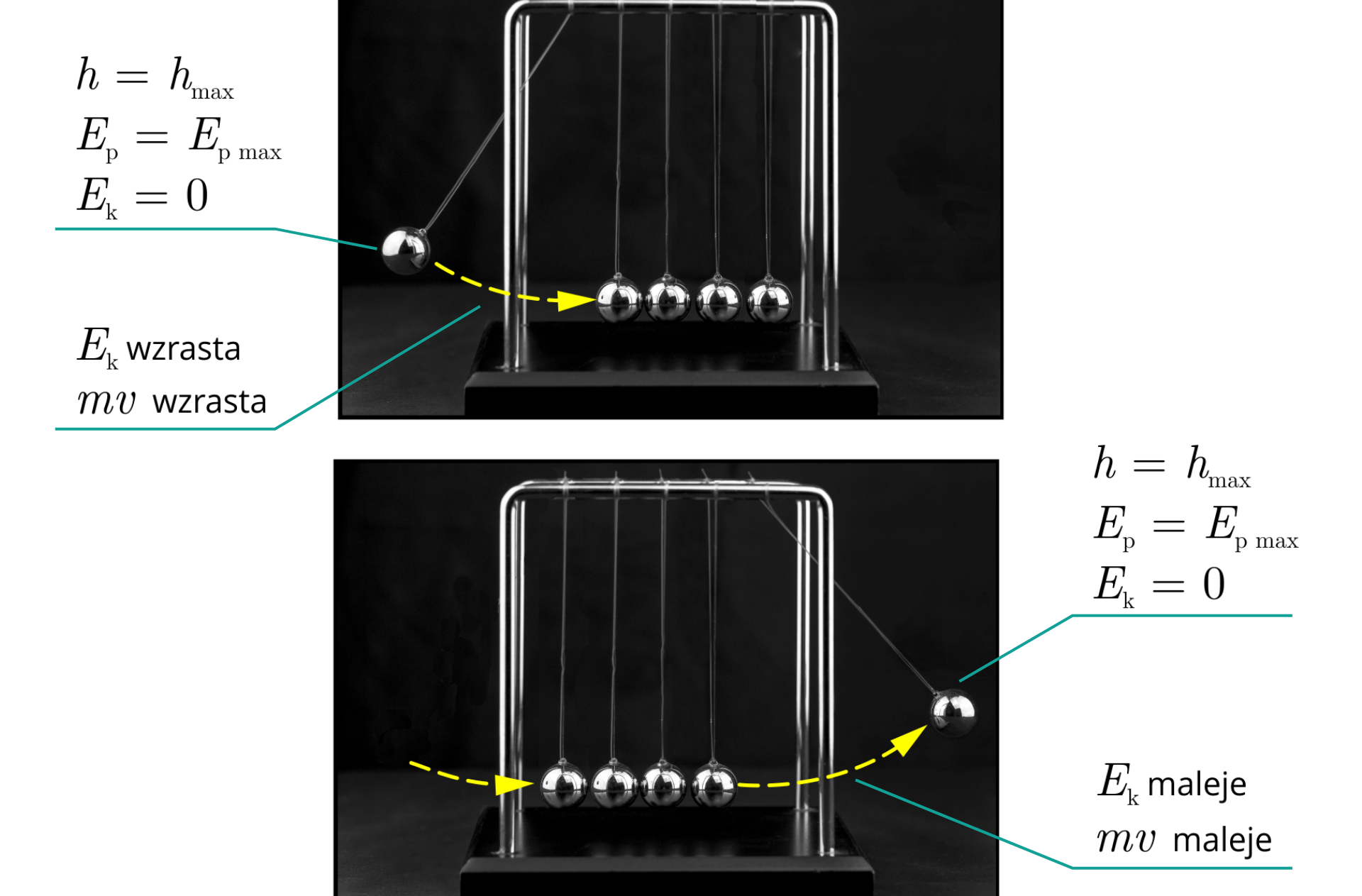

Ilustracja złożona z dwóch zdjęć. Na każdym ciemne tło, a w centralnej części stojak na którym zawieszonych jest pięć wahadeł. Stojak ma dwa ramiona, a kulki wahadeł stykają się i są zawieszone równolegle na niciach zaczepionych na każdym z ramion stojaka. Kulki są metalowe, widać w nich odbicie osoby robiącej zdjęcie. Na pierwszym zdjęciu skrajna lewa kulka jest odchylona. Poprowadzono od niej przerywaną linią łuk z grotem na końcu, skierowanym na pierwszą z brzegu kulkę. Obok kulki podpis: $h=h_{\max }$, $E_{\text{p}}=E_{\text{p max}}$, $E_{\text{k}}=0$. Obok przerywanej linii podpis: $E_{\text{k}}$ wzrasta, $mv$ wzrasta. Na drugim zdjęciu skrajna prawa kulka jest odchylona. Poprowadzono do skrajnej lewej kulki przerywaną linią łuk z grotem na końcu, skierowanym na nią, oraz od ostatniej w linii kulki przerywaną linią łuk z grotem na końcu, skierowanym na odchyloną kulkę. Obok kulki podpis: $h=h_{\max }$. Obok przerywanej linii podpis: $E_{\text{k}}$ maleje, $mv$ maleje.

Ten transfer energii trwa dalej wzdłuż linii, aż dotrze do kuli ostatniej, która wyskakuje. Ze względu na zasadę zachowania energii, kula ta będzie miała taką samą ilość energii kinetycznej jak kula pierwsza, a więc będzie się wychylać z taką samą prędkością, jaką miała kula pierwsza w momencie uderzenia drugiej.

Jedna spadająca kula daje wystarczająco dużo energii, aby przemieścić drugą kulę na tę samą odległość, na którą spadła, z taką samą prędkością, z jaką spadła. Podobnie, dwie kule dają wystarczającą ilość energii, aby poruszyć dwie kule i tak dalej. Ale dlaczego kula po prostu nie odbije się tak, jak przyleciała? Dlaczego ruch jest kontynuowany tylko w jednym kierunku? W tym momencie w grę wchodzi zasada zachowania pęduzasada zachowania pęduzasada zachowania pędu.

Zasada zachowania pędu

Pęd jest wielkością fizyczną stosowaną do opisu ciał w ruchu. Można by rozumieć go jako coś w rodzaju „ilości” ruchu lub „siły” ruchu. Wszystko, co się porusza, ma pęd równy swojej masie pomnożonej przez swoją prędkość. Podobnie jak energia, pęd jest zachowany. Należy zauważyć, że pęd jest wielkością wektorową, co oznacza, że kierunek i zwrot pędu jest częścią jego definicji; nie wystarczy powiedzieć, że obiekt ma pęd, trzeba określić kierunek i zwrot pędu.

Kiedy kula pierwsza uderza kulę drugą, porusza się z prędkością w określonym kierunku (wzdłuż określonej prostej) i ma określony zwrot – powiedzmy, że z zachodu na wschód. Oznacza to, że pęd kuli ma również zwrot na wschód. Każda zmiana kierunku ruchu byłaby zmianą pędu, co nie może nastąpić bez wpływu siły zewnętrznej. Dlatego kula pierwsza nie odbija się po prostu od kuli drugiej – pęd przekazywany jest przez wszystkie kule w kierunku wschodnim.

Uwaga. Kula zatrzymuje się na krótko w górnej części łuku; jeśli pęd wymaga ruchu, jak jest zachowywany? Wygląda na to, że kołyska łamie zasadę zachowania pędu. Powodem, dla którego tak nie jest, jest to, że prawo zachowania działa tylko w układzie izolowanym, czyli takim, który jest wolny od jakiejkolwiek siły zewnętrznej – a kołyska Newtona nie jest układem izolowanym. Gdy kula piąta odskakuje od pozostałych kul, to również podskakuje. Kiedy to robi, jest pod wpływem siły grawitacji, która spowalnia kulę, oraz zmieniającej kierunek prędkości nici. Tak więc zasadę pędu stosujemy od momentu zaraz przed zderzeniem do momentu zaraz po zderzeniu.

Pozioma linia kul w spoczynku funkcjonuje jako układ zamknięty, wolny od wpływu jakiejkolwiek siły innej niż grawitacja. To tutaj, w krótkim czasie między uderzeniem pierwszej kuli a wychyleniem się kuli końcowej, pęd jest zachowany.

Kiedy kula osiąga swój szczyt, wraca do posiadania jedynie energii potencjalnej, a jej energia kinetyczna i pęd zostają zredukowane do zera. Grawitacja zaczyna wtedy przyciągać kulę w dół, ponownie rozpoczynając cykl.

Inne przykłady tego efektu.

Efekt wyrzucenia ostatniej kulki z prędkością prawie równą prędkości pierwszej kuli można zaobserwować podczas uderzeń szeregu monet ustawionych w linii prostej inną monetą o tej samej wartości, w wyniku czego ostatnia moneta odskakuje podobnie jak kule Newtona. Podobnym efektem jest uderzenie kuli bilardowej lub szeregu kul.

Rg8s0UFelbJah

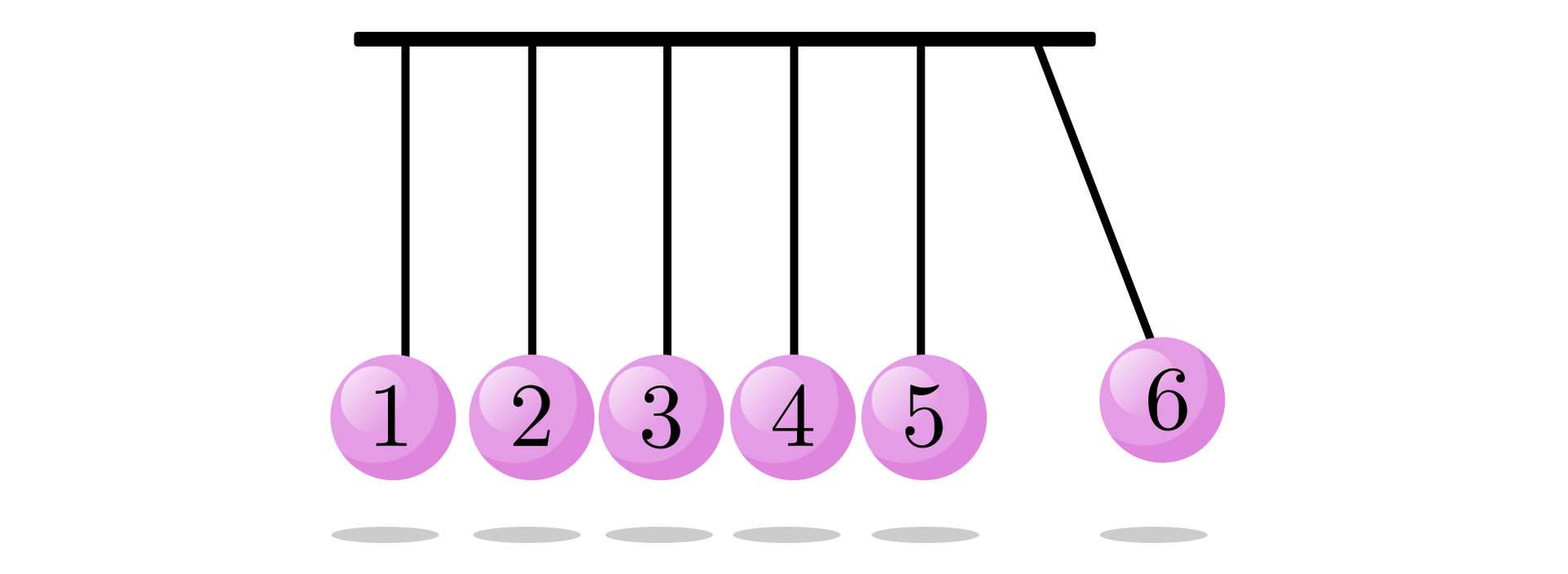

Ilustracja. Sześć wahadeł ponumerowanych od lewej, od $1$ do $6$. Wahadło nr sześć jest odchylone.

Kulki Newtona

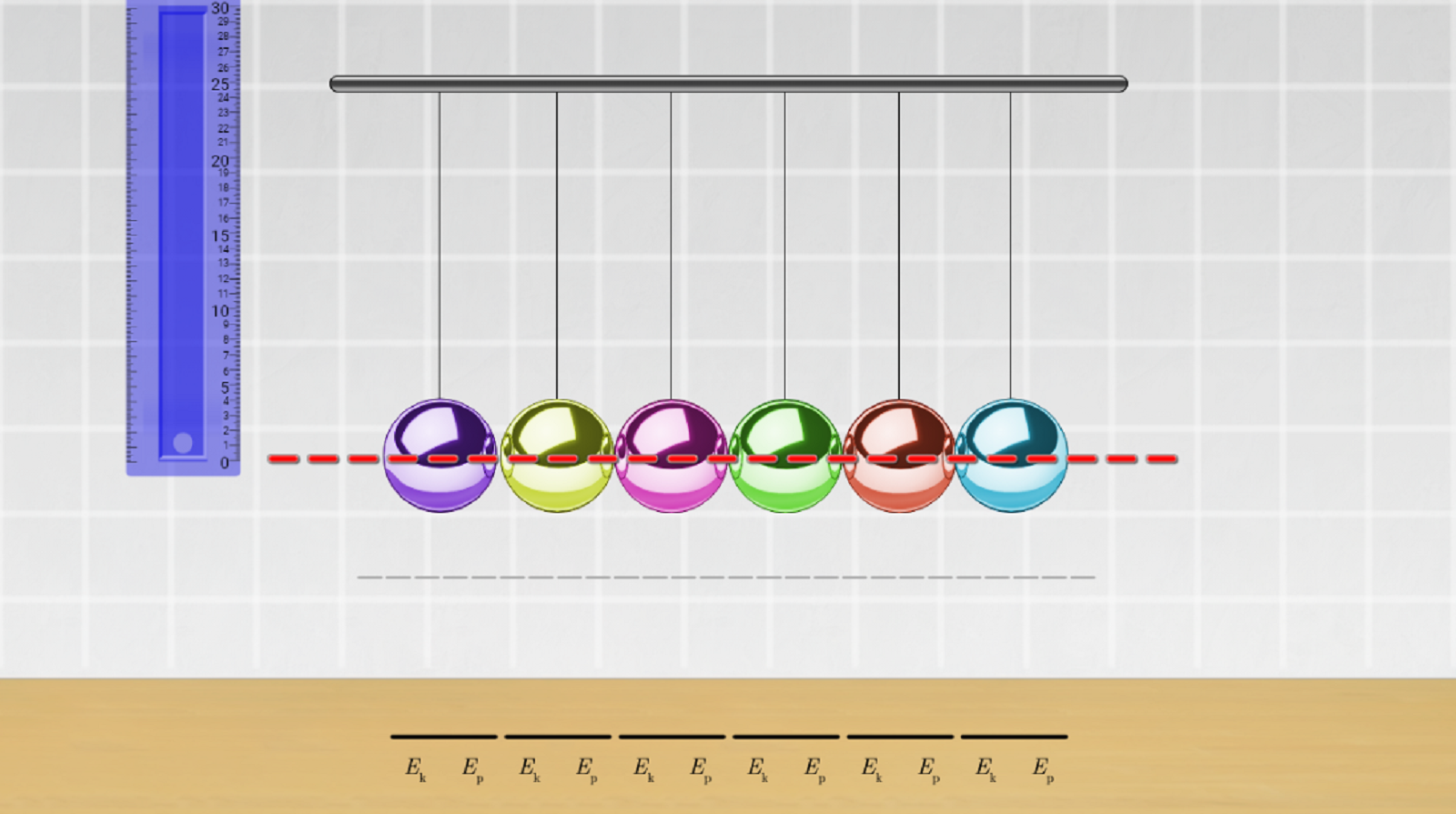

Za pomocą poniższej symulacji możesz zbadać energie wahadeł w zależności od ich wychylenia. Wybrane wahadła (od jednego do pięciu) możesz wychylać na różne wysokości poprzez złapanie kursorem i przeciągnięcie w prawo albo w lewo. Zwróć uwagę na punkty szczególne, w których albo energia kinetyczna, albo energia potencjalna jest maksymalna (ich wysokości są zaznaczone czerwonymi, przerywanymi liniami, po najechaniu na które wyświetla się informacja dotycząca danego wychylenia).

Polecenie 3

Jaką zasadę i jakie wielkości fizyczne należy znać, aby wyznaczyć na jaką wysokość wzniesie się kulka nr $6$? Zaznacz trzy prawidłowe odpowiedzi.

R4VRJwVdHxDvL

Ilustracja. Sześć wahadeł ponumerowanych od lewej, od $1$ do $6$. Wahadło nr sześć jest odchylone.

R11Sum8Nre3sU

Możliwe odpowiedzi: 1. prędkość, 2. przyspieszenie ziemskie, 3. zasadę zachowania energii, 4. masę, 5. zasadę zachowania pędu

R13wdtzdGkEwg

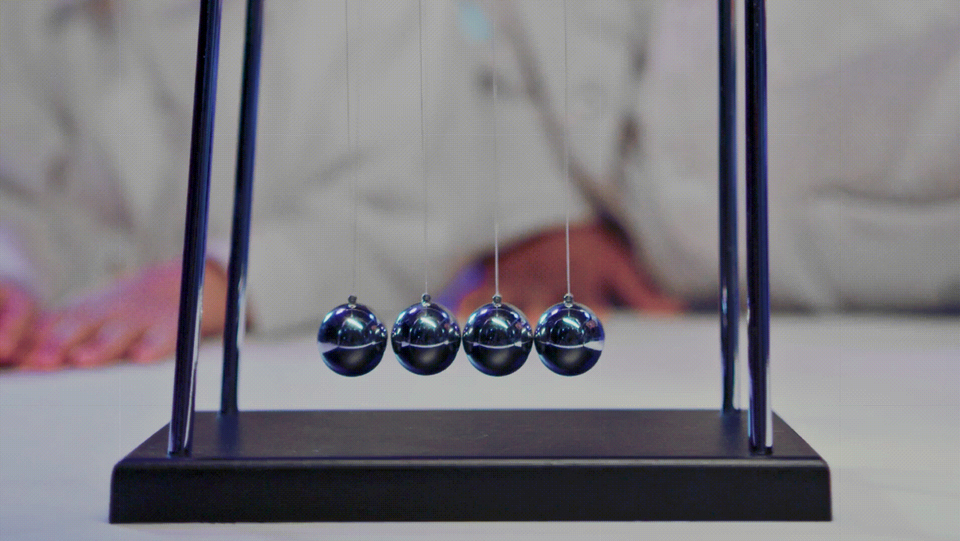

Kołyska Newtona z pięcioma wahadłami. Jedno z wahadeł zostaje odchylone i puszczone. Gdy uderza najbliższe nieruchome wahadło, odchyla się najdalsze. Gdy ostatnie uderza najbliższe nieruchome wahadło, odchyla się najdalsze - to, które zostało wychylone na początku.

Kołyska Newtona z pięcioma wahadłami. Jedno z wahadeł zostaje odchylone i puszczone. Gdy uderza najbliższe nieruchome wahadło, odchyla się najdalsze. Gdy ostatnie uderza najbliższe nieruchome wahadło, odchyla się najdalsze - to, które zostało wychylone na początku.

Film dostępny pod adresem /preview/resource/R13wdtzdGkEwg

Kołyska Newtona z pięcioma wahadłami. Jedno z wahadeł zostaje odchylone i puszczone. Gdy uderza najbliższe nieruchome wahadło, odchyla się najdalsze. Gdy ostatnie uderza najbliższe nieruchome wahadło, odchyla się najdalsze - to, które zostało wychylone na początku.

Sprawdź się

Poniższe ćwiczenia odnoszą się do kołyski Newtona z sześcioma wahadłami, ponumerowanymi kolejno od $1$ do $6$.

2

Ćwiczenie 1

RnAfiU8tqbNEC1

Co się stanie, jeśli wychylimy skrajną kulkę nr $1$, a następnie puścimy ją swobodnie? Uzupełnij lukę.

Co się stanie, jeśli wychylimy skrajną kulkę nr $1$, a następnie puścimy ją swobodnie? Uzupełnij lukę.

Pokaż odpowiedź

ROWfam5Hqb5FD

Ilustracja. Sześć wahadeł ponumerowanych od lewej, od $1$ do $6$. Wahadło nr sześć jest odchylone.

2

Ćwiczenie 2

Co się stanie, jeśli wychylimy kulki $1$–$5$? Odpowiedź zapisz w polu poniżej.

RYaPqnddVkIRU

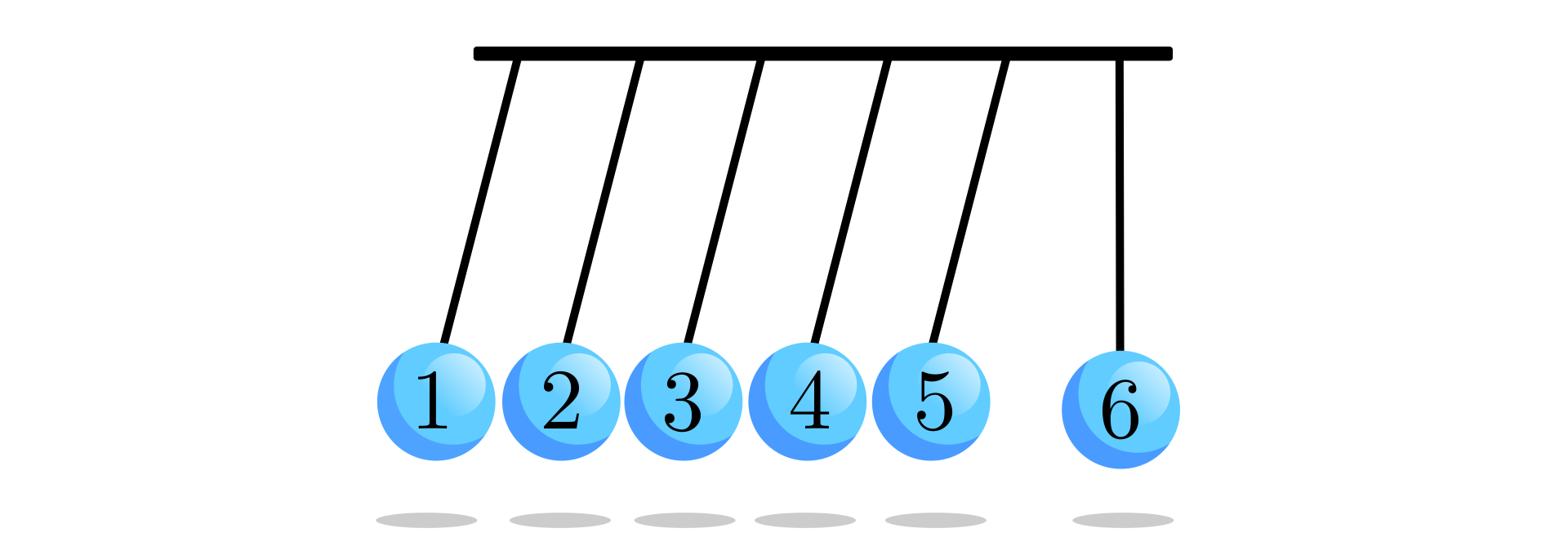

Ilustracja. Sześć wahadeł ponumerowanych od lewej, od $1$ do $6$. Wahadła od jeden do pięć są wychylone razem.

RGAXy14tOGxoB

(Uzupełnij).

Pokaż podpowiedź

Zwróć uwagę na to, że działanie kołyski Newtona jest symetryczne.

Pokaż odpowiedź

RB2ambKcjpXnB

Ilustracja. Sześć wahadeł ponumerowanych od lewej, od $1$ do $6$. Wahadła od dwa do sześć są wychylone razem.

Rozważmy wychylenie kulek $1$–$5$. Po zderzeniu z kulką $6$, piątka kulek rozdzieli się. Kulka $1$ zatrzyma się, a wychyli się nowa grupa pięciu kulek, $2$–$6$.

Słownik

Bibliografia

Sagnowska B., Szot‑Gawlik D., Godlewska M., Rozenbajgier M., Rozenbajgier R., 2017, Świat fizyki, Warszawa, WSiP.
