Ocena jakości surowców, półproduktów i wyrobów ceramicznych
CES.03. Organizacja i kontrolowanie procesów w przemyśle ceramicznym - Technik ceramik 311944
Kryteria oceny jakości wyrobów ceramicznych
PLANSZA INTERAKTYWNA
Poniższe Plansze interaktywne przedstawiają kryteria oceny jakości szkliwionych płytek podłogowychKryteria oceny jakości szkliwionych płytek podłogowychkryteria oceny jakości szkliwionych płytek podłogowych. Przeglądając je, masz możliwość zapoznania się z rodzajem wad określonych w normach lub w warunkach technicznych.
1. Kryteria oceny jakości szkliwionych płytek podłogowych
Ocenę jakości przeprowadza sortowacz, w ramach kontroli międzyoperacyjnej na podstawie wad określonych w normach lub w warunkach technicznych, przy pomocy określonych przyrządów.
Ilustracja dotycząca kryteriów oceny jakości szkliwionych płytek podłogowych. Ocena jakości powierzchni pod względem wymiarów i planimetrii. Ocena jakości podłogowych płytek ceramicznych prowadzona jest w następującej kolejności: 1. Przy pomocy łamacza, umieszczonego na linii produkcyjnej, płytki poddawane są wstępnemu testowi odporności na pęknięcia mechaniczne. 2. Na planimetrze, płytki ceramiczne sprawdza się pod względem płaskości powierzchni. 3. Na kalibratorze, oznacza się wymiary, przyporządkowując płytki do odpowiednich kalibrów (to jest dopuszczalnych zakresów dla wymiaru badanej płytki). Obok tekstu znajduje się ilustracja przedstawiająca listę, na której zaznaczane są plusami i minusami parametry oceny.
Plansza interaktywna, pt. ,,Kryteria oceny jakości wyrobów szkliwionych płytek podłogowych: Ocena jakości powierzchni pod względem wymiarów i planimetrii”.
Źródło: Octopus VR Sp. z o.o., licencja: CC BY-SA 3.0.

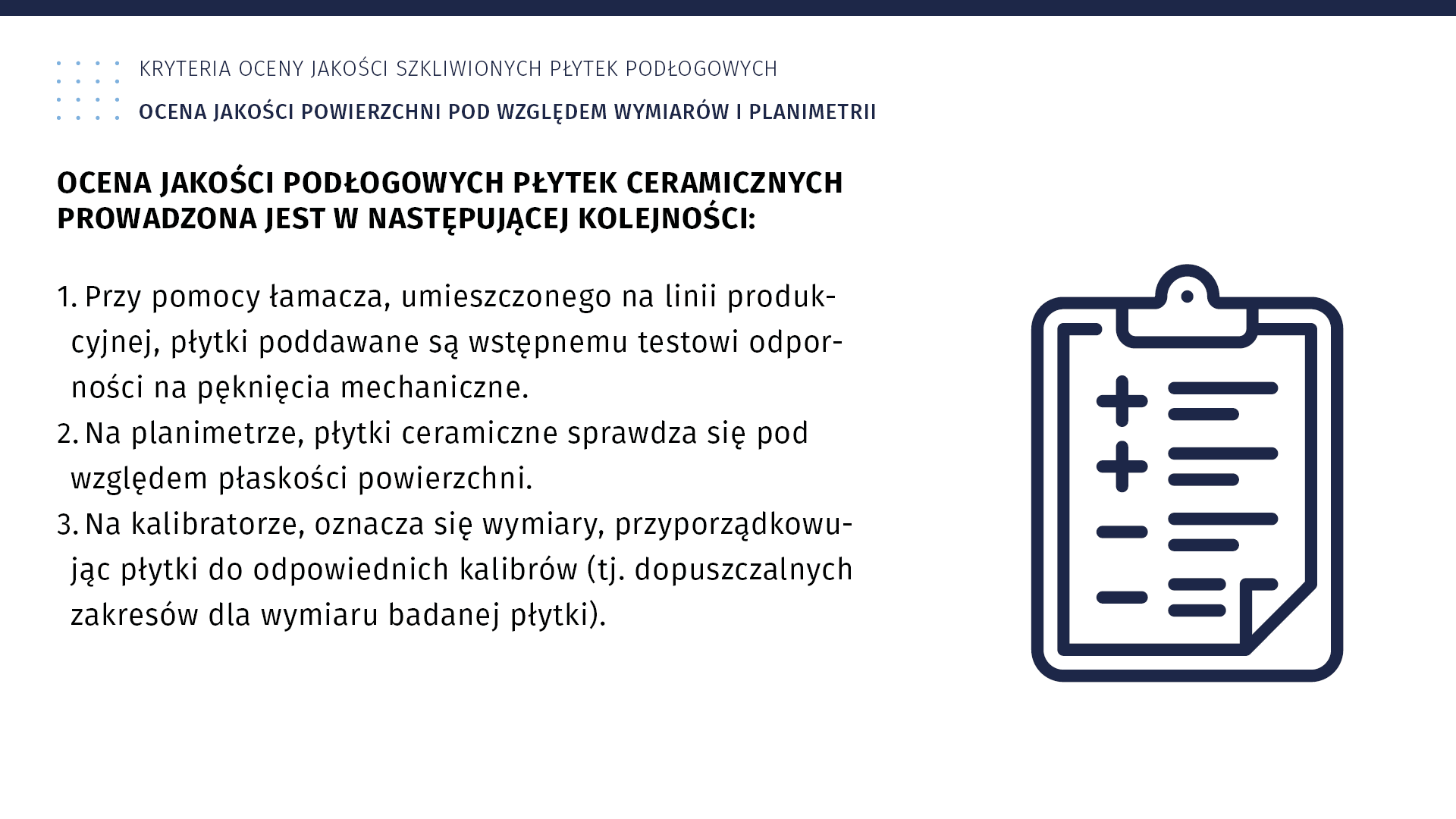

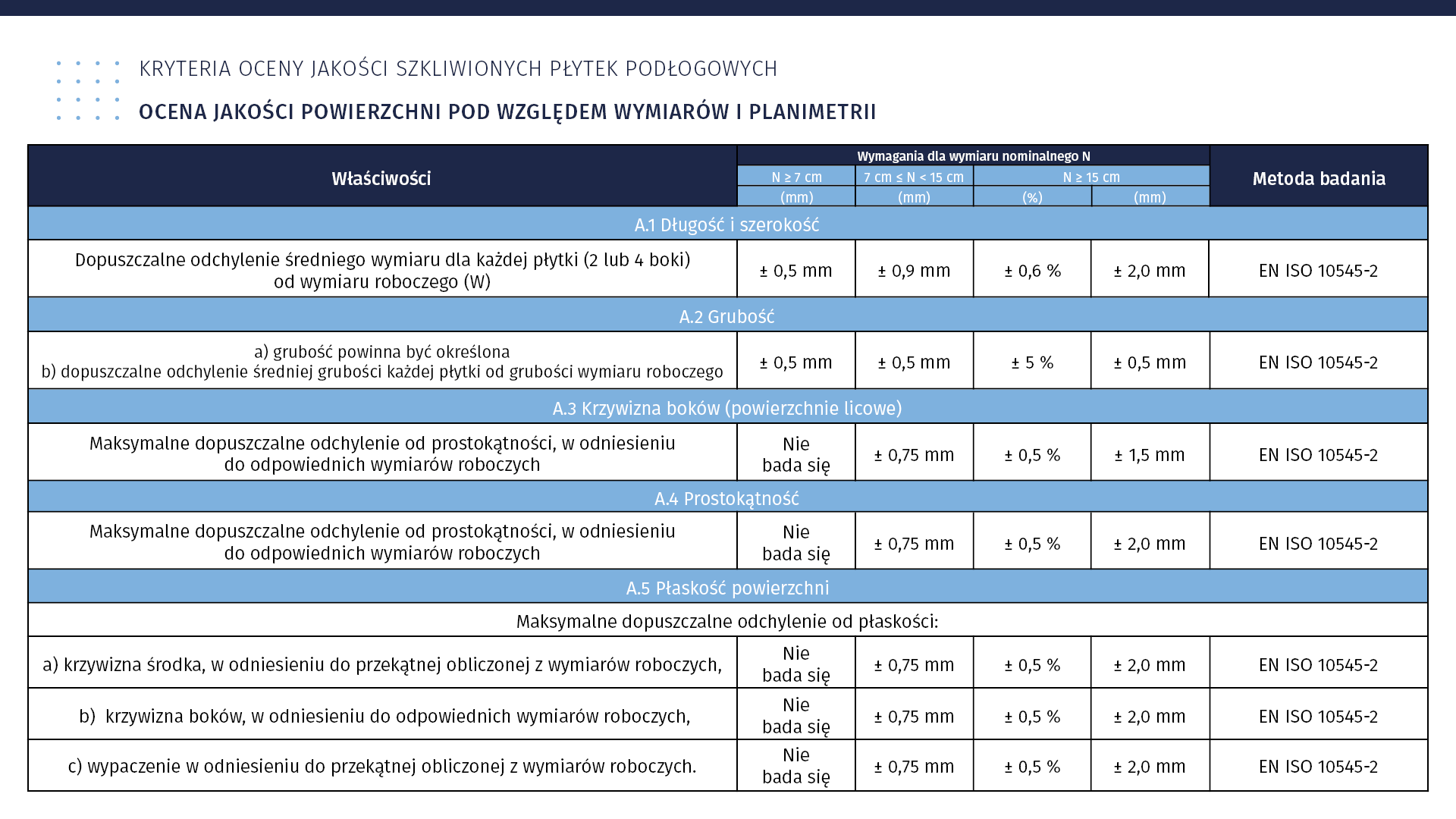

Poniższa tabela przedstawia poszczególne etapy oceny jakości oraz wymagania w odniesieniu do wymiarów i jakości powierzchni dla płytek ceramicznych prasowanych na sucho o małej nasiąkliwości wodnej (Grupa BIb (0,5% < Eb ≤ 3%)).
Ilustracja dotycząca kryteriów oceny jakości szkliwionych płytek podłogowych. Ocena jakości powierzchni pod względem wymiarów i planimetrii. Informacje przedstawione są w formie tabeli. W wierszu nagłówkowym znajdują się: 1. właściwości; 2. wymagania dla wymiaru nominalnego N: N większe lub równe 7 centymetrów (wartość podana w minimetrach), 7 centymetrów mniejsze lub równe N mniejsze niż 15 centymetrów (wartość podana w minimetrach), N większe lub równe 15 centymetrów, pierwsza wartość podana w procentach, druga wartość podana w minimetrach; 3. Metoda badania. Badanie dla A1 długość i szerokość. 1. dopuszczalne odchylenie średniego wymiaru dla każdej płytki ( 2 lub 4 boki) od wymiaru roboczego (W); 2. wymagania dla wymiaru nominalnego N: N większe lub równe 7 centymetrów plus minus 0,5 minimetra, 7 centymetrów mniejsze lub równe N mniejsze niż 15 centymetrów plus minus 0,9 minimetra, N większe lub równe 15 centymetrów, plus minus 0,6%, plus minus 2,0 minimetry; 3. EN ISO 10545‑2. Badanie dla A2 Grubość. 1. a. grubość powinna być określona, b. dopuszczalne odchylenie średniej grubości każdej płytki od grubości wymiaru roboczego; 2. wymagania dla wymiaru nominalnego N: N większe lub równe 7 centymetrów plus minus 0,5 minimetra, 7 centymetrów mniejsze lub równe N mniejsze niż 15 centymetrów plus minus 0,5 minimetra, N większe lub równe 15 centymetrów, plus minus 5%, plus minus 0,5 minimetra; 3. EN ISO 10545‑2. Badanie dla A.3 Krzywizna boków (powierzchnie licowe). 1. Maksymalne dopuszczalne odchylenie do prostokątności, w odniesieniu do odpowiednich wymiarów roboczych; 2. wymagania dla wymiaru nominalnego N: N większe lub równe 7 centymetrów plus minus – nie bada się, 7 centymetrów mniejsze lub równe N mniejsze niż 15 centymetrów plus minus 0,75 minimetra, N większe lub równe 15 centymetrów, plus minus 0,5%, plus minus 1,5 minimetra; 3. EN ISO 10545‑2. Badanie dla A.4 Prostokątność. 1. Maksymalne dopuszczalne odchylenie do prostokątności, w odniesieniu do odpowiednich wymiarów roboczych; 2. wymagania dla wymiaru nominalnego N: N większe lub równe 7 centymetrów plus minus – nie bada się, 7 centymetrów mniejsze lub równe N mniejsze niż 15 centymetrów plus minus 0,75 minimetra, N większe lub równe 15 centymetrów, plus minus 0,5%, plus minus 2,0 minimetra; 3. EN ISO 10545‑2. Badanie dla A.5 Płaskość powierzchni. 1. Maksymalne dopuszczalne odchylenie do płaskości: a. krzywizna środka, w odniesieniu do przekątnej obliczonej z wymiarów roboczych; 2. wymagania dla wymiaru nominalnego N: N większe lub równe 7 centymetrów plus minus – nie bada się, 7 centymetrów mniejsze lub równe N mniejsze niż 15 centymetrów plus minus 0,75 minimetra, N większe lub równe 15 centymetrów, plus minus 0,5%, plus minus 2,0 minimetra; 3. EN ISO 10545‑2. Badanie dla A.5 Płaskość powierzchni. 1. Maksymalne dopuszczalne odchylenie do płaskości: b. krzywizna boków, w odniesieniu do odpowiednich wymiarów roboczyzch; 2. wymagania dla wymiaru nominalnego N: N większe lub równe 7 centymetrów plus minus – nie bada się, 7 centymetrów mniejsze lub równe N mniejsze niż 15 centymetrów plus minus 0,75 minimetra, N większe lub równe 15 centymetrów, plus minus 0,5%, plus minus 2,0 minimetra; 3. EN ISO 10545‑2. Badanie dla A.5 Płaskość powierzchni. 1. Maksymalne dopuszczalne odchylenie do płaskości: c. wypaczenie w odniesieniu do przekątnej obliczonej z wymiarów roboczych; 2. wymagania dla wymiaru nominalnego N: N większe lub równe 7 centymetrów plus minus – nie bada się, 7 centymetrów mniejsze lub równe N mniejsze niż 15 centymetrów plus minus 0,75 minimetra, N większe lub równe 15 centymetrów, plus minus 0,5%, plus minus 2,0 minimetra; 3. EN ISO 10545‑2.
Plansza interaktywna, pt. ,,Kryteria oceny jakości wyrobów szkliwionych płytek podłogowych: Ocena jakości powierzchni pod względem wymiarów i planimetrii”.
Źródło: Octopus VR Sp. z o.o., licencja: CC BY-SA 3.0.
Kontrola jakości wyrobów ceramicznych przedstawiona jest na przykładzie oceny pod względem występujących wad płytek podłogowych. Każda schodząca z linii produkcyjnej płytka poddawana jest kontroli jakości dokonywanej za pomocą maszyn oraz ludzi.
Produkty, które nie spełniają obowiązujących norm i nie przejdą pozytywnie opisanej weryfikacji – nie trafiają na rynek. Pozostałe grupowane są do pierwszego lub drugiego gatunku oraz PJ (poza jakością) w zależności od przyjętych zasad w danym zakładzie pracy. Płytki w pierwszym gatunku w 95% nie powinny mieć widocznych wad, powodujących pogorszenie wyglądu powierzchni ułożonych z płytek, czyli 5 na 100 płytek może posiadać wady. Gatunek II i PJ to większa ilość wadliwych płytek i różne rodzaje tych wad.
Kryteria oceny jakości szkliwionych płytek podłogowych — ocena jakościowa płytek odbywa się z odległości 1 metra przy natężeniu światła minimum 300 lux, mając na względzie bezpieczeństwo warunków pracy i środowiska.
3. Drugi etap: Ocena jakości powierzchni pod względem występujących wad
Ocena jakości podłogowych płytek ceramicznych prowadzona jest na stanowiskach do oceny wizualnej: każda sztuka płytki ceramicznej oglądana jest przez sortowacza, czyli osobę odpowiedzialną za wykrycie ewentualnych wad i zadecydowanie o dalszym postępowaniu z ocenianym wyrobem ceramicznym.
Metoda badawcza zawarta jest w normie : PN‑EN ISO 10545‑2 Oznaczanie wymiarów i sprawdzanie jakości powierzchni dotyczy gatunki I.

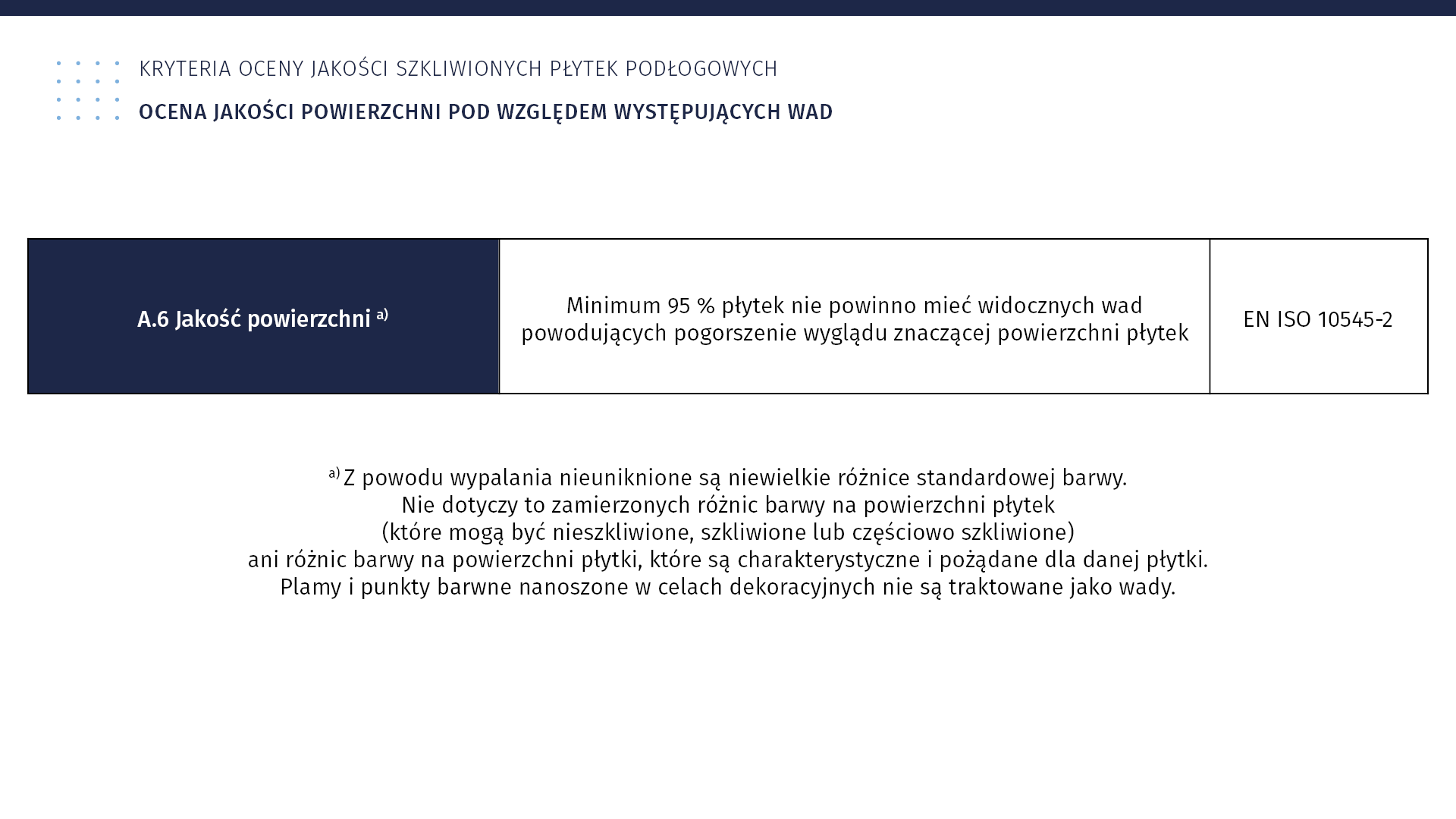

Poniższa tabela przedstawia wymagania w odniesieniu do oceny jakości powierzchni ceramicznych płytek podłogowych prasowanych na sucho o małej nasiąkliwości wodnej (Grupa BIb (0,5 % < Eb ≤ 3 %).
Ilustracja dotycząca kryteriów oceny jakości szkliwionych płytek podłogowych. Ocena jakości powierzchni pod względem występujących wad. A.6 jakość powierzchni – z powodu wypalania nieuniknione są niewielkie różnice standardowej barwy. Nie dotyczy to zamierzonych różnic barwy na powierzchni płytek (które mogą być nieszkliwione, szkliwione lub częściowo szkliwione) ani różnic barwy na powierzchni płytki, które są charakterystyczne i pożądane dla danej płytki. Plamy i punkty barwne nanoszone w celach dekoracyjnych nie są traktowane jako wady. Minimum 95% płytek nie powinno mieć widocznych wad powodujących pogorszenie wyglądu znaczącej powierzchni płytek. EN ISO 10545‑2.
Plansza interaktywna, pt. ,,Kryteria oceny jakości wyrobów szkliwionych płytek podłogowych: Ocena jakości powierzchni pod względem występujących wad”.
Źródło: Octopus VR Sp. z o.o., licencja: CC BY 3.0.
Pierwszym kryterium jest ilość pobranych płytek do badań oraz warunki oświetlenia na stanowisku oceny jakości płytek ceramicznych. Do oceny należy pobrać co najmniej 1 mIndeks górny 22 i co najmniej 30 płytek ceramicznych. Płytki do oceny należy ułożyć w ten sposób, aby oceniana powierzchnia była oglądana z odległości 1 m, oświetlona światłem o natężeniu 300 lx, na powierzchni płytek sprawdzić natężenie oświetlenia na środku i w każdym z naroży powierzchni badanych płytek. Obejrzeć płytki nieuzbrojonym okiem (lub w okularach, jeżeli są noszone), efektów zamierzonych nie należy traktować jako wady.
Ilustracja interaktywna o tytule Szczegóły. Odcień barwy. To nieznaczne różnice w intensywności barwy powierzchni płytki. Nagranie dźwiękowe tożsame z tekstem w ilustracji. Na ilustracji ukazana jest kwadratowa, szara płytka ceramiczna i zbliżenie na dwie takie same szare płytki złożone ze sobą pod kątem 90 stopni. Płytki różnią się nieznacznie odcieniem.
Ilustracja interaktywna o tytule Szczegóły. Odcień barwy. To nieznaczne różnice w intensywności barwy powierzchni płytki. Nagranie dźwiękowe tożsame z tekstem w ilustracji. Na ilustracji ukazana jest kwadratowa, szara płytka ceramiczna i zbliżenie na dwie takie same szare płytki złożone ze sobą pod kątem 90 stopni. Płytki różnią się nieznacznie odcieniem.
Plansza interaktywna, pt. ,,Odcień barwy”.
Źródło: Octopus VR Sp. z o.o., licencja: CC BY-SA 3.0.
Ilustracja interaktywna o tytule Szczegóły. Dziurki i kraterki. To malutkie dziurki (nakłucia) występujące na powierzchni szkliwionej płytki. Nagranie dźwiękowe tożsame z tekstem w ilustracji. Na ilustracji ukazana jest kwadratowa, szara płytka ceramiczna i zbliżenie na nią. Widoczne są bardzo niewielkie perforacje na powierzchni płytki.
Ilustracja interaktywna o tytule Szczegóły. Dziurki i kraterki. To malutkie dziurki (nakłucia) występujące na powierzchni szkliwionej płytki. Nagranie dźwiękowe tożsame z tekstem w ilustracji. Na ilustracji ukazana jest kwadratowa, szara płytka ceramiczna i zbliżenie na nią. Widoczne są bardzo niewielkie perforacje na powierzchni płytki.
Plansza interaktywna, pt. ,,Dziurki, kraterki”.
Źródło: Octopus VR Sp. z o.o., licencja: CC BY-SA 3.0.
Ilustracja interaktywna o tytule Szczegóły. Dołki. Pojedyncze rozproszone wgłębienia na powierzchni. Nagranie dźwiękowe tożsame z tekstem w ilustracji. Na ilustracji ukazana jest kwadratowa, szara płytka ceramiczna i zbliżenie na nią. Widoczne są bardzo niewielkie nieregularnie ułożone na powierzchni płytki dołki.
Ilustracja interaktywna o tytule Szczegóły. Dołki. Pojedyncze rozproszone wgłębienia na powierzchni. Nagranie dźwiękowe tożsame z tekstem w ilustracji. Na ilustracji ukazana jest kwadratowa, szara płytka ceramiczna i zbliżenie na nią. Widoczne są bardzo niewielkie nieregularnie ułożone na powierzchni płytki dołki.
Plansza interaktywna, pt. ,,Dołki”.
Źródło: Octopus VR Sp. z o.o., licencja: CC BY-SA 3.0.
Ilustracja interaktywna o tytule Szczegóły. Kropki, plamki. Drobne zabarwione punkty, miejsca wyraźnie różniące się od pozostałej powierzchni płytki. Nagranie dźwiękowe tożsame z tekstem w ilustracji. Na ilustracji ukazana jest kwadratowa, szara płytka ceramiczna i zbliżenie na nią. Widoczne są bardzo niewielkie nieregularnie ułożone na powierzchni płytki ciemniejsze kropki i nieco większe od nich plamki.
Ilustracja interaktywna o tytule Szczegóły. Kropki, plamki. Drobne zabarwione punkty, miejsca wyraźnie różniące się od pozostałej powierzchni płytki. Nagranie dźwiękowe tożsame z tekstem w ilustracji. Na ilustracji ukazana jest kwadratowa, szara płytka ceramiczna i zbliżenie na nią. Widoczne są bardzo niewielkie nieregularnie ułożone na powierzchni płytki ciemniejsze kropki i nieco większe od nich plamki.
Plansza interaktywna, pt. ,,Kropki, plamki”.
Źródło: Octopus VR Sp. z o.o., licencja: CC BY-SA 3.0.
Ilustracja interaktywna o tytule Szczegóły. Zgrubienia i zapraski. To nierówności występujące w postaci fal lub zgrubień, nierównomierne niezgodne z wzorcem położenie szkliwa na powierzchni płytki. Nagranie dźwiękowe tożsame z tekstem w ilustracji. Na ilustracji ukazana jest kwadratowa, szara płytka ceramiczna i zbliżenie na nią. Widoczne są bardzo niewielkie nieregularnie ułożone na powierzchni płytki podłużne, niewielkie zgrubienia.
Ilustracja interaktywna o tytule Szczegóły. Zgrubienia i zapraski. To nierówności występujące w postaci fal lub zgrubień, nierównomierne niezgodne z wzorcem położenie szkliwa na powierzchni płytki. Nagranie dźwiękowe tożsame z tekstem w ilustracji. Na ilustracji ukazana jest kwadratowa, szara płytka ceramiczna i zbliżenie na nią. Widoczne są bardzo niewielkie nieregularnie ułożone na powierzchni płytki podłużne, niewielkie zgrubienia.
Plansza interaktywna, pt. ,,Zgrubienia i zapraski”.
Źródło: Octopus VR Sp. z o.o., licencja: CC BY-SA 3.0.
Ilustracja interaktywna o tytule Szczegóły. Zaprószenia i wtrącenia. Czyli obce ziarna osadzone i częściowo wtopione w warstwę szkliwa. Nagranie dźwiękowe tożsame z tekstem w ilustracji. Na ilustracji ukazana jest kwadratowa, szara płytka ceramiczna i zbliżenie na nią. Widoczne są bardzo nieregularnie ułożone na powierzchni płytki czarne plamki.
Ilustracja interaktywna o tytule Szczegóły. Zaprószenia i wtrącenia. Czyli obce ziarna osadzone i częściowo wtopione w warstwę szkliwa. Nagranie dźwiękowe tożsame z tekstem w ilustracji. Na ilustracji ukazana jest kwadratowa, szara płytka ceramiczna i zbliżenie na nią. Widoczne są bardzo nieregularnie ułożone na powierzchni płytki czarne plamki.
Plansza interaktywna, pt. ,,Zaprószenia i wtrącenia”.
Źródło: Octopus VR Sp. z o.o., licencja: CC BY-SA 3.0.
Ilustracja interaktywna o tytule Szczegóły. Szczerby. To ubytki na krawędziach płytki spowodowane uszkodzeniem mechanicznym. Nagranie dźwiękowe tożsame z tekstem w ilustracji. Na ilustracji ukazana jest kwadratowa, szara płytka ceramiczna i zbliżenie na nią. Widoczne jest na prawej krawędzi płytki nieregularne wyszczerbienie płytki.
Ilustracja interaktywna o tytule Szczegóły. Szczerby. To ubytki na krawędziach płytki spowodowane uszkodzeniem mechanicznym. Nagranie dźwiękowe tożsame z tekstem w ilustracji. Na ilustracji ukazana jest kwadratowa, szara płytka ceramiczna i zbliżenie na nią. Widoczne jest na prawej krawędzi płytki nieregularne wyszczerbienie płytki.
Plansza interaktywna, pt. ,,Szczerby”.
Źródło: Octopus VR Sp. z o.o., licencja: CC BY-SA 3.0.
Ilustracja interaktywna o tytule Szczegóły. Wady grafiki. Wszelkie widoczne wady dekoracji, odchylenia od przyjętego wzoru, przerwanie ciągłości linii, prześwity, przesunięcia nadruku i marginesów, rozmazania itp. Nagranie dźwiękowe tożsame z tekstem w ilustracji. Na ilustracji ukazana jest kwadratowa, szara płytka ceramiczna i zbliżenie na nią. Widoczny jest na powierzchni płytki graficzny wzór, nie jest on powtarzany regularnie, jest także nieznacznie rozmyty.
Ilustracja interaktywna o tytule Szczegóły. Wady grafiki. Wszelkie widoczne wady dekoracji, odchylenia od przyjętego wzoru, przerwanie ciągłości linii, prześwity, przesunięcia nadruku i marginesów, rozmazania itp. Nagranie dźwiękowe tożsame z tekstem w ilustracji. Na ilustracji ukazana jest kwadratowa, szara płytka ceramiczna i zbliżenie na nią. Widoczny jest na powierzchni płytki graficzny wzór, nie jest on powtarzany regularnie, jest także nieznacznie rozmyty.
Plansza interaktywna, pt. ,,Wady grafiki”.
Źródło: Octopus VR Sp. z o.o., licencja: CC BY-SA 3.0.
Ilustracja interaktywna o tytule Szczegóły. Nierównomierne wybłyszczenie powierzchni. To miejscowe zmatowienie, nierównomierne wybłyszczenie powierzchni płytki. Nagranie dźwiękowe tożsame z tekstem w ilustracji. Na ilustracji ukazana jest kwadratowa, szara płytka ceramiczna i zbliżenie na nią. Widoczne są na powierzchni płytki nierówne, plamiaste nabłyszczenia i fragmenty bez tego nabłyszczenia.
Ilustracja interaktywna o tytule Szczegóły. Nierównomierne wybłyszczenie powierzchni. To miejscowe zmatowienie, nierównomierne wybłyszczenie powierzchni płytki. Nagranie dźwiękowe tożsame z tekstem w ilustracji. Na ilustracji ukazana jest kwadratowa, szara płytka ceramiczna i zbliżenie na nią. Widoczne są na powierzchni płytki nierówne, plamiaste nabłyszczenia i fragmenty bez tego nabłyszczenia.
Plansza interaktywna, pt. ,,Nierównomierne wybłyszczenie powierzchni”.
Źródło: Octopus VR Sp. z o.o., licencja: CC BY-SA 3.0.
Ilustracja interaktywna o tytule Szczegóły. Szorstkość powierzchni. To niezamierzona krystalizacja szkliwa widoczna gołym okiem i wyczuwalna w dotyku. Nagranie dźwiękowe tożsame z tekstem w ilustracji. Na ilustracji ukazana jest kwadratowa, szara płytka ceramiczna i zbliżenie na połączenie dwóch takich samych płytek. Widoczna jest na nich chropowatość.
Ilustracja interaktywna o tytule Szczegóły. Szorstkość powierzchni. To niezamierzona krystalizacja szkliwa widoczna gołym okiem i wyczuwalna w dotyku. Nagranie dźwiękowe tożsame z tekstem w ilustracji. Na ilustracji ukazana jest kwadratowa, szara płytka ceramiczna i zbliżenie na połączenie dwóch takich samych płytek. Widoczna jest na nich chropowatość.
Plansza interaktywna, pt. ,,Szorstkość powierzchni”.
Źródło: Octopus VR Sp. z o.o., licencja: CC BY-SA 3.0.
3.2. Inne wady występujące w ocenie jakości powierzchni płytek szkliwionych, zawarte w normie: PN‑EN ISO 10545‑2 Oznaczanie wymiarów i sprawdzanie jakości powierzchni, to:
Ilustracja interaktywna o tytule Szczegóły. Pęknięcia. Wszelkie pęknięcia czerepu płytki widoczne na powierzchni licowej lub montażowej płytki albo z jednej i drugiej strony. Nagranie dźwiękowe tożsame z tekstem w ilustracji. Na ilustracji ukazana jest kwadratowa, szara płytka ceramiczna i zbliżenie na nią. Widoczne są na płytce dwa nitkowate pęknięcia biegnące równolegle.
Ilustracja interaktywna o tytule Szczegóły. Pęknięcia. Wszelkie pęknięcia czerepu płytki widoczne na powierzchni licowej lub montażowej płytki albo z jednej i drugiej strony. Nagranie dźwiękowe tożsame z tekstem w ilustracji. Na ilustracji ukazana jest kwadratowa, szara płytka ceramiczna i zbliżenie na nią. Widoczne są na płytce dwa nitkowate pęknięcia biegnące równolegle.
Plansza interaktywna, pt. ,,Pęknięcia”.
Źródło: Octopus VR Sp. z o.o., licencja: CC BY-SA 3.0.
Ilustracja interaktywna o tytule Szczegóły. Pęknięcia włoskowate. Czyli pęknięcia szkliwa widoczne jako nieregularne włoskowate spękania. Nagranie dźwiękowe tożsame z tekstem w ilustracji. Na ilustracji ukazana jest kwadratowa, szara płytka ceramiczna i zbliżenie na nią. Widoczne są biegnące przez długość całej płytki trzy długie, nitkowate pęknięcia włoskowate.
Ilustracja interaktywna o tytule Szczegóły. Pęknięcia włoskowate. Czyli pęknięcia szkliwa widoczne jako nieregularne włoskowate spękania. Nagranie dźwiękowe tożsame z tekstem w ilustracji. Na ilustracji ukazana jest kwadratowa, szara płytka ceramiczna i zbliżenie na nią. Widoczne są biegnące przez długość całej płytki trzy długie, nitkowate pęknięcia włoskowate.
Plansza interaktywna, pt. ,,Pęknięcia włoskowate”.
Źródło: Octopus VR Sp. z o.o., licencja: CC BY-SA 3.0.
Ilustracja interaktywna o tytule Szczegóły. Pęcherze. To małe pęcherzyki na powierzchni pękające lub nie, powstające w wyniku wydzielania się gazów podczas wypalania. Nagranie dźwiękowe tożsame z tekstem w ilustracji. Na ilustracji ukazana jest kwadratowa, szara płytka ceramiczna i zbliżenie na nią. Widoczne są drobne pęcherzyki układające się w nieregularne smugi.
Ilustracja interaktywna o tytule Szczegóły. Pęcherze. To małe pęcherzyki na powierzchni pękające lub nie, powstające w wyniku wydzielania się gazów podczas wypalania. Nagranie dźwiękowe tożsame z tekstem w ilustracji. Na ilustracji ukazana jest kwadratowa, szara płytka ceramiczna i zbliżenie na nią. Widoczne są drobne pęcherzyki układające się w nieregularne smugi.
Plansza interaktywna, pt. ,,Pęcherze”.
Źródło: Octopus VR Sp. z o.o., licencja: CC BY-SA 3.0.
Ilustracja interaktywna o tytule Szczegóły Niedoszkliwienia. To miejsca powierzchni licowej płytki nie pokryte szkliwem. Nagranie dźwiękowe tożsame z tekstem w ilustracji. Na ilustracji ukazana jest kwadratowa, szara płytka ceramiczna i zbliżenie na nią. Na jej lewej, bocznej krawędzi widoczne są niedoszkliwienia układające się w nieregularne smugi.
Ilustracja interaktywna o tytule Szczegóły Niedoszkliwienia. To miejsca powierzchni licowej płytki nie pokryte szkliwem. Nagranie dźwiękowe tożsame z tekstem w ilustracji. Na ilustracji ukazana jest kwadratowa, szara płytka ceramiczna i zbliżenie na nią. Na jej lewej, bocznej krawędzi widoczne są niedoszkliwienia układające się w nieregularne smugi.
Plansza interaktywna, pt. ,,Niedoszkliwienia”.
Źródło: Octopus VR Sp. z o.o., licencja: CC BY-SA 3.0.
Ilustracja interaktywna o tytule Szczegóły. Wady podszkliwne. Wady widoczne przez warstwę szkliwa. Nagranie dźwiękowe tożsame z tekstem w ilustracji. Na ilustracji ukazana jest kwadratowa, szara płytka ceramiczna i zbliżenie na nią. Na jej powierzchni widoczne są nieduże, nieregularne, ciemniejsze plamki.
Ilustracja interaktywna o tytule Szczegóły. Wady podszkliwne. Wady widoczne przez warstwę szkliwa. Nagranie dźwiękowe tożsame z tekstem w ilustracji. Na ilustracji ukazana jest kwadratowa, szara płytka ceramiczna i zbliżenie na nią. Na jej powierzchni widoczne są nieduże, nieregularne, ciemniejsze plamki.
Plansza interaktywna, pt. ,,Wady podszkliwne”.
Źródło: Octopus VR Sp. z o.o., licencja: CC BY-SA 3.0.
Ilustracja interaktywna o tytule Szczegóły. Ostre krawędzie. To wszelkie niezamierzone nierówności wzdłuż krawędzi płytki. Nagranie dźwiękowe tożsame z tekstem w ilustracji. Na ilustracji ukazana jest kwadratowa, szara płytka ceramiczna i zbliżenie na nią. Na jej prawej, bocznej krawędzi widoczne są na wierzchniej warstwie nierównomierne wyszczerbienia.
Ilustracja interaktywna o tytule Szczegóły. Ostre krawędzie. To wszelkie niezamierzone nierówności wzdłuż krawędzi płytki. Nagranie dźwiękowe tożsame z tekstem w ilustracji. Na ilustracji ukazana jest kwadratowa, szara płytka ceramiczna i zbliżenie na nią. Na jej prawej, bocznej krawędzi widoczne są na wierzchniej warstwie nierównomierne wyszczerbienia.
Plansza interaktywna, pt. ,,Ostre krawędzie”.
Źródło: Octopus VR Sp. z o.o., licencja: CC BY-SA 3.0.
Ilustracja interaktywna o tytule Szczegóły. Nacieki szkliwa. Obfite nagromadzenie szkliwa wzdłuż krawędzi płytki. Nagranie dźwiękowe tożsame z tekstem w ilustracji. Na ilustracji ukazana jest kwadratowa, szara płytka ceramiczna i zbliżenie na nią. Na jej prawej, bocznej krawędzi widoczne są na wierzchniej warstwie nierównomierne wybrzuszenia powstałe od nagromadzenia szkliwa.
Ilustracja interaktywna o tytule Szczegóły. Nacieki szkliwa. Obfite nagromadzenie szkliwa wzdłuż krawędzi płytki. Nagranie dźwiękowe tożsame z tekstem w ilustracji. Na ilustracji ukazana jest kwadratowa, szara płytka ceramiczna i zbliżenie na nią. Na jej prawej, bocznej krawędzi widoczne są na wierzchniej warstwie nierównomierne wybrzuszenia powstałe od nagromadzenia szkliwa.
Plansza interaktywna, pt. ,,Nacieki szkliwa”.
Źródło: Octopus VR Sp. z o.o., licencja: CC BY-SA 3.0.

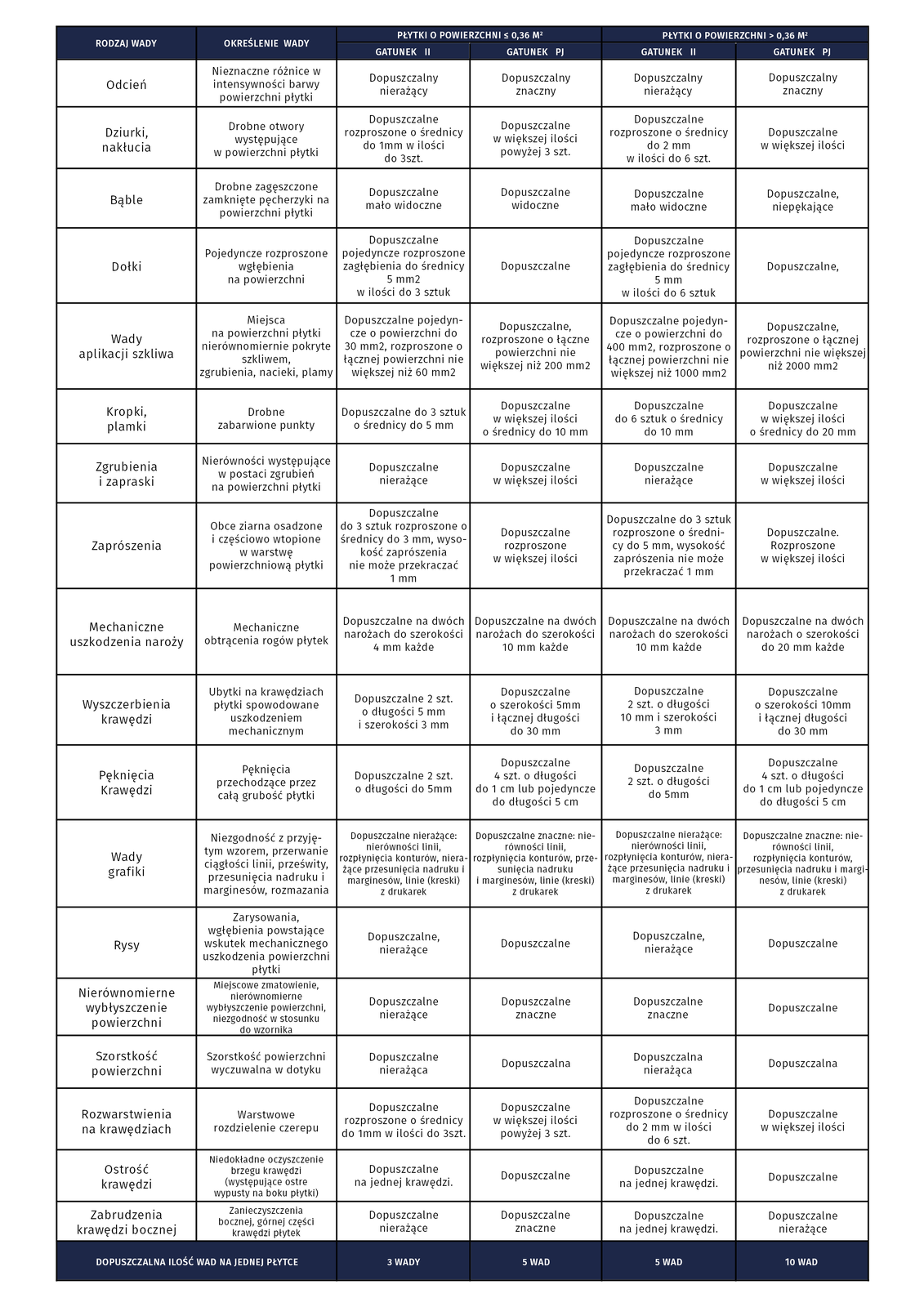

Ilustracja przedstawia tabelę kryteriów oceny jakości płytek. W nagłówku znajdują się następujące informacje: rodzaj wady; określenie wady; płytki o powierzchni mniejszej lub równej 0,36 metra kwadratowego i tu gatunek drugi oraz gatunek PJ; płytki o powierzchni większej niż 0,36 metra kwadratowego i tu gatunek drugi oraz gatunek PJ. Wers 1. Odcień. Nieznaczne różnice w intensywności barwy powierzchni płytki. Płytki o powierzchni mniejszej lub równej 0,36 metra kwadratowego. Gatunek drugi: dopuszczalny nierażący. Gatunek PJ: dopuszczalny nierażący. Płytki o powierzchni większej niż 0,36 metra kwadratowego. Gatunek drugi: dopuszczalny nierażący. Gatunek PJ: dopuszczalny nierażący. Wers 2. Dziurki, nakłucia. Drobne otwory występujące w powierzchni płytki. Płytki o powierzchni mniejszej lub równej 0,36 metra kwadratowego. Gatunek drugi: dopuszczalne rozproszenie o średnicy do 1 milimetra w ilości do 3 sztuk. Gatunek PJ: dopuszczenie w większej liości powyżej 3 sztuk. Płytki o powierzchni większej niż 0,36 metra kwadratowego. Gatunek drugi: dopuszczalne rozproszenie o średnicy do 1 milimetra w ilości do 6 sztuk. Gatunek PJ: dopuszczenie w większej ilości. Wers 3. Bąble. Drobne zagęszczone zamknięte pęcherzyki na powierzchni płytki. Płytki o powierzchni mniejszej lub równej 0,36 metra kwadratowego. Gatunek drugi: dopuszczalne mało widoczne. Gatunek PJ: dopuszczalne widoczne. Płytki o powierzchni większej niż 0,36 metra kwadratowego. Gatunek drugi: dopuszczalne mało widoczne. Gatunek PJ: dopuszczalne niepękające. Wers 4. Dołki. Pojedyncze rozproszone wgłębienia na powierzchni. Płytki o powierzchni mniejszej lub równej 0,36 metra kwadratowego. Gatunek drugi: dopuszczalne pojedyncze rozproszone zagłębienia do średnicy 5 milimetrów kwadratowych w ilości do 3 sztuk. Gatunek PJ: dopuszczalne. Płytki o powierzchni większej niż 0,36 metra kwadratowego. Gatunek drugi: dopuszczalne pojedyncze rozproszone zagłębienia do średnicy 5 milimetrów w ilości do 3 sztuk. Gatunek PJ: dopuszczalne. Wers 5. Wady aplikacji szkliwa. Miejsca na powierzchni płytki nierównomiernie pokryte szkliwem, zgrubienia, nacieki, plamy. Płytki o powierzchni mniejszej lub równej 0,36 metra kwadratowego. Gatunek drugi: dopuszczalne pojedyncze o powierzchni do 30 milimetrów kwadratowych, rozproszone o łącznej powierzchni nie większej niż 60 milimetrów kwadratowych. Gatunek PJ: dopuszczalne rozproszone o łącznej powierzchni nie większej niż 200 milimetrów kwadratowych. Płytki o powierzchni większej niż 0,36 metra kwadratowego. Gatunek drugi: dopuszczalne pojedyncze o powierzchni do 400 milimetrów kwadratowych, rozproszone o łącznej powierzchni nie większej niż 1000 milimetrów kwadratowych. Gatunek PJ: dopuszczalne rozproszone o łącznej powierzchni nie większej niż 2000 milimetrów kwadratowych. Wers 6. Kropki, plamki. Drobne zabarwione punkty. Płytki o powierzchni mniejszej lub równej 0,36 metra kwadratowego. Gatunek drugi: dopuszczalne do 3 sztuk o średnicy do 5 milimetrów. Gatunek PJ: dopuszczalne w większej ilości o średnicy do 10 milimetrów. Płytki o powierzchni większej niż 0,36 metra kwadratowego. Gatunek drugi: dopuszczalne do 6 sztuk o średnicy do 10 milimetrów. Gatunek PJ: dopuszczalne w większej ilości o średnicy do 20 milimetrów. Wers 7. Zgrubienia i zapraski. Nierówności występujące w postaci zgrubień na powierzchni płytki. Płytki o powierzchni mniejszej lub równej 0,36 metra kwadratowego. Gatunek drugi: dopuszczalne nierażące. Gatunek PJ: dopuszczalne w większej ilości. Płytki o powierzchni większej niż 0,36 metra kwadratowego. Gatunek drugi: dopuszczalne nierażące. Gatunek PJ: dopuszczalne w większej ilości. Wers 8. Zaprószenia. Obce ziarna osadzone i częsiowo wtopione w warstwę powierzchniową płytki. Płytki o powierzchni mniejszej lub równej 0,36 metra kwadratowego. Gatunek drugi: dopuszczalne do 3 sztuk rozproszone o średnicy do 3 milimetrów, wysokość zaprószenia nie może przekraczać 1 milimetra. Gatunek PJ: dopuszczalne, rozproszone w większej ilości. Płytki o powierzchni większej niż 0,36 metra kwadratowego. Gatunek drugi: dopuszczalne do 3 sztuk rozproszone o średnicy do 5 milimetrów, wysokość zaprószenia nie może przekraczać 1 milimetra. Gatunek PJ: dopuszczalne, rozproszone w większej ilości. Wers 9. Mechaniczne uszkodzenia naroży. Mechaniczne obtrącenia rogów płytek. Płytki o powierzchni mniejszej lub równej 0,36 metra kwadratowego. Gatunek drugi: dopuszczalne na dwóch narożach do szerokości 4 milimetrów każde. Gatunek PJ: dopuszczalne na dwóch narożach do szerokości 10 milimetrów każde. Płytki o powierzchni większej niż 0,36 metra kwadratowego. Gatunek drugi: dopuszczalne na dwóch narożach do szerokości 10 milimetrów każde. Gatunek PJ: dopuszczalne na dwóch narożach do szerokości 20 milimetrów każde. Wers 10. Wyszczerbienia krawędzi. Ubytki na krawędziach płytki spowodowane uszkodzeniem mechanicznym. Płytki o powierzchni mniejszej lub równej 0,36 metra kwadratowego. Gatunek drugi: dopuszczalne 2 sztuki o długości 5 milimetrów i szerokości 3 milimetry. Gatunek PJ: dopuszczalne o szerokości 5 milimetrów i łącznej długości do 30 milimetrów. Płytki o powierzchni większej niż 0,36 metra kwadratowego. Gatunek drugi: dopuszczalne 2 sztuki o długości 10 milimetrów i szerokości 3 milimetry. Gatunek PJ: dopuszczalne o szerokości 10 milimetrów i łącznej długości do 30 milimetrów. Wers 11. Pęknięcia krawędzi. Pęknięcia przechodzące przez całą grubośc płytki. Płytki o powierzchni mniejszej lub równej 0,36 metra kwadratowego. Gatunek drugi: dopuszczalne 2 sztuki o długości do 5 milimetrów. Gatunek PJ: dopuszczalne 4 sztuki o długości do 1 centrymetra lub pojedyncze do długości 5 centymetrów. Płytki o powierzchni większej niż 0,36 metra kwadratowego. Gatunek drugi: dopuszczalne 2 sztuki o długości do 5 milimetrów. Gatunek PJ: dopuszczalne 4 sztuki o długości do 1 centrymetra lub pojedyncze do długości 5 centymetrów. Wers 12. Wady grafiki.Niezgodność z przyjętym wzorem, przerwanie ciągłości linii, prześwity, przesunięcia nadruku i marginesów, rozmazania. Płytki o powierzchni mniejszej lub równej 0,36 metra kwadratowego. Gatunek drugi: dopuszczalne nierażące nierówności linii, rozpłynięcia konturów, nierażące przesunięcia nadruku i marginesów, linie (kreski) z drukarek. Gatunek PJ: dopuszczalne znaczne nierówności linii, rozpłynięcia konturów, nierażące przesunięcia nadruku i marginesów, linie (kreski) z drukarek. Płytki o powierzchni większej niż 0,36 metra kwadratowego. Gatunek drugi: dopuszczalne nierażące nierówności linii, rozpłynięcia konturów, nierażące przesunięcia nadruku i marginesów, linie (kreski) z drukarek. Gatunek PJ: dopuszczalne znaczne nierówności linii, rozpłynięcia konturów, nierażące przesunięcia nadruku i marginesów, linie (kreski) z drukarek. Wers 13. Rysy. Zarysowania, wgłębienia powstające wskutek mechanicznego uszkodzenia powierzchni płytki. Płytki o powierzchni mniejszej lub równej 0,36 metra kwadratowego. Gatunek drugi: dopuszczalne nierażące. Gatunek PJ: dopuszczalne. Płytki o powierzchni większej niż 0,36 metra kwadratowego. Gatunek drugi: dopuszczalne nierażące. Gatunek PJ: dopuszczalne. Wers 14. Nierównomierne wybłyszczenie powierzchni. Miejscowe zmatowienie, nierównomierne wybłyszczenie powierzchni, niezgodność w stosunku do wzornika. Płytki o powierzchni mniejszej lub równej 0,36 metra kwadratowego. Gatunek drugi: dopuszczalne nierażące. Gatunek PJ: dopuszczalne znaczne. Płytki o powierzchni większej niż 0,36 metra kwadratowego. Gatunek drugi: dopuszczalne znaczne. Gatunek PJ: dopuszczalne. Wers 15. Szorstkość powierzchni. Szorstkość powierzchni wyczuwalna w dotyku. Płytki o powierzchni mniejszej lub równej 0,36 metra kwadratowego. Gatunek drugi: dopuszczalne nierażąca. Gatunek PJ: dopuszczalna. Płytki o powierzchni większej niż 0,36 metra kwadratowego. Gatunek drugi: dopuszczalna nierażące. Gatunek PJ: dopuszczalna. Wers 16. Szorstkość powierzchni. Szorstkość powierzchni wyczuwalna w dotyku. Płytki o powierzchni mniejszej lub równej 0,36 metra kwadratowego. Gatunek drugi: dopuszczalne nierażąca. Gatunek PJ: dopuszczalna. Płytki o powierzchni większej niż 0,36 metra kwadratowego. Gatunek drugi: dopuszczalna nierażące. Gatunek PJ: dopuszczalna. Wers 17. Rozwarstwienia na krawędziach. Warstwowe rozdzielenie czerepu. Płytki o powierzchni mniejszej lub równej 0,36 metra kwadratowego. Gatunek drugi: dopuszczalne rozproszone o średnicy do 1 milimetra w ilości do 3 sztuk. Gatunek PJ: dopuszczalne w większej ilości powyżej 3 sztuk. Płytki o powierzchni większej niż 0,36 metra kwadratowego. Gatunek drugi: dopuszczalne rozproszone o średnicy do 2 milimetrów w ilości do 6 sztuk. Gatunek PJ: dopuszczalne w większej ilości. Wers 18. Ostrość krawędzi. Niedokładne oczyszczenie brzegu krawędzi (występujące ostre wypusty na boku płytki). Płytki o powierzchni mniejszej lub równej 0,36 metra kwadratowego. Gatunek drugi: dopuszczalne na jednej krawędzi. Gatunek PJ: dopuszczalne. Płytki o powierzchni większej niż 0,36 metra kwadratowego. Gatunek drugi: dopuszczalne na jednej krawędzi. Gatunek PJ: dopuszczalne. Wers 19. Zabrudzenia krawędzi bocznej. Zanieczyszczenia bocznej, górnej części krawędzi płytek. Płytki o powierzchni mniejszej lub równej 0,36 metra kwadratowego. Gatunek drugi: dopuszczalne nierażące. Gatunek PJ: dopuszczalne znaczne. Płytki o powierzchni większej niż 0,36 metra kwadratowego. Gatunek drugi: dopuszczalne na jednej krawędzi. Gatunek PJ: dopuszczalne nierażące. Wers 20. rodzaj wady; określenie wady – dopuszczalna ilość wad na jednej płytce. Płytki o powierzchni mniejszej lub równej 0,36 metra kwadratowego. Gatunek drugi – 3 wady. Gatunek PJ – 5 wad. Płytki o powierzchni większej niż 0,36 metra kwadratowego. Gatunek drugi – 5 wad. Gatunek PJ – 10 wad.
Plansza interaktywna, pt. ,,Kryteria oceny jakości płytek”.
Źródło: Octopus VR Sp. z o.o., licencja: CC BY-SA 3.0.
Na podstawie Planszy interaktywnej: Kryteria oceny jakości wyrobów ceramicznych oceń prawdziwość twierdzeń. Jeśli jest prawdziwe, zaznacz ,,Prawda”, jeśli jest nieprawdziwe, zaznacz ,,Fałsz”.
Na podstawie Planszy interaktywnej: Kryteria oceny jakości wyrobów ceramicznych oceń prawdziwość twierdzeń. Jeśli jest prawdziwe, zaznacz ,,Prawda”, jeśli jest nieprawdziwe, zaznacz ,,Fałsz”.
Ćwiczenie 5. Wady płytek ceramicznych
Połącz w pary
Ćwiczenie 5. Wady płytek ceramicznych
