Łączenie materiałów z wykorzystaniem metody spawania
RZECZYWISTOŚĆ WIRTUALNA
Wirtualna rzeczywistość to komputerowa kreacja procesu wykonywania połączeń mechanicznych za pomocą różnych metod spawania. Użytkownik wciela się w postać pracownika realizującego proces wykonania spoiny. Prezentacja odbywa się w widoku pierwszoosobowym. Obrót kamery wykonuje się poprzez przytrzymanie prawego przycisku myszy w dowolnym obszarze okna wirtualnej rzeczywistości, i przeciągnięciu w wybranym kierunku.
Po wejściu w zakładkę wirtualnej rzeczywistości, narzędzie może być w trakcie ładowania. Należy poczekać aż niebieski pasek w całości wypełni pole w ramce.

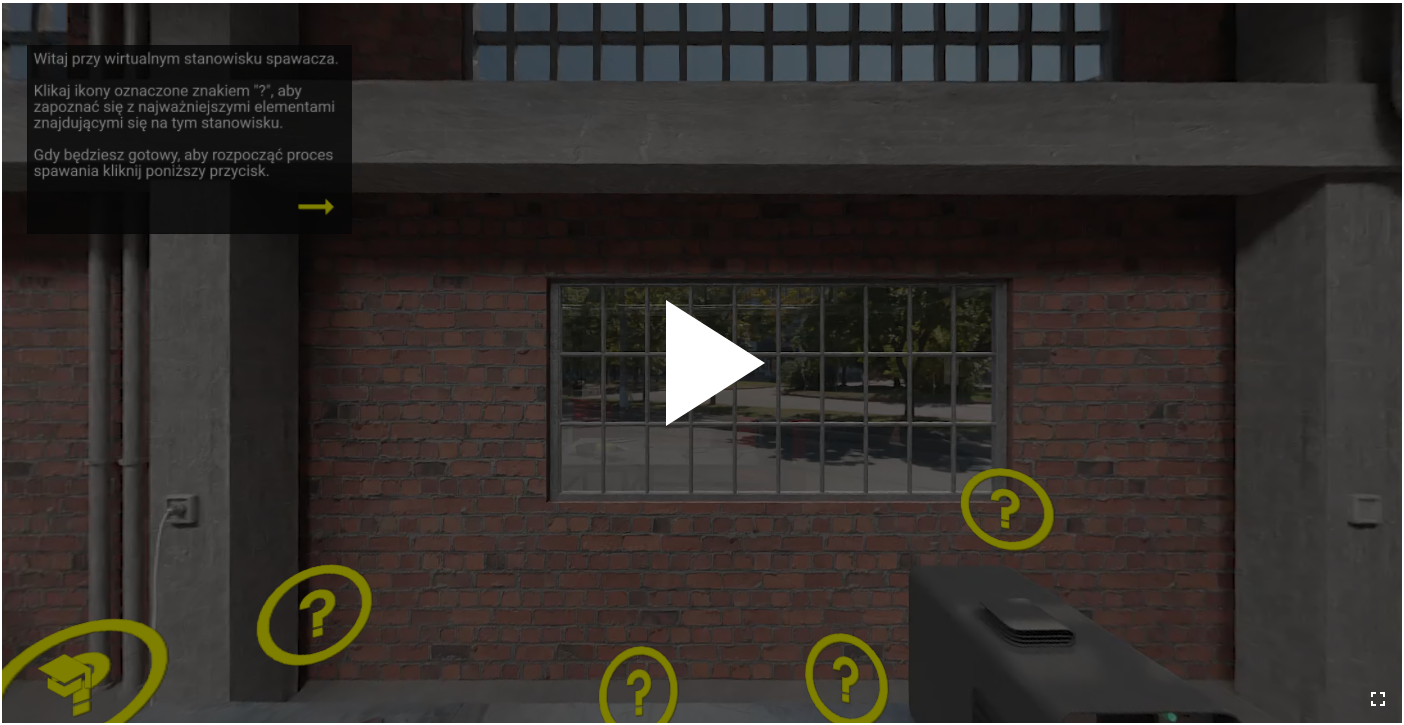

Ekran startowy to biały trójkąt z wygaszonym tłem. Aby rozpocząć, należy kliknąć w dowolne miejsce ekranu startowego.

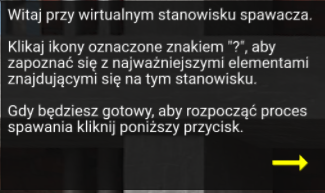

Po rozjaśnieniu się okna, należy uważnie wysłuchać instrukcji podawanych przez lektora. W razie konieczności (na przykład z powodu braku możliwości odsłuchania dźwięku), można posługiwać się tekstem wyświetlanym na bieżąco w lewym górnym rogu. Słowa lektora są tożsame z treścią tekstu.

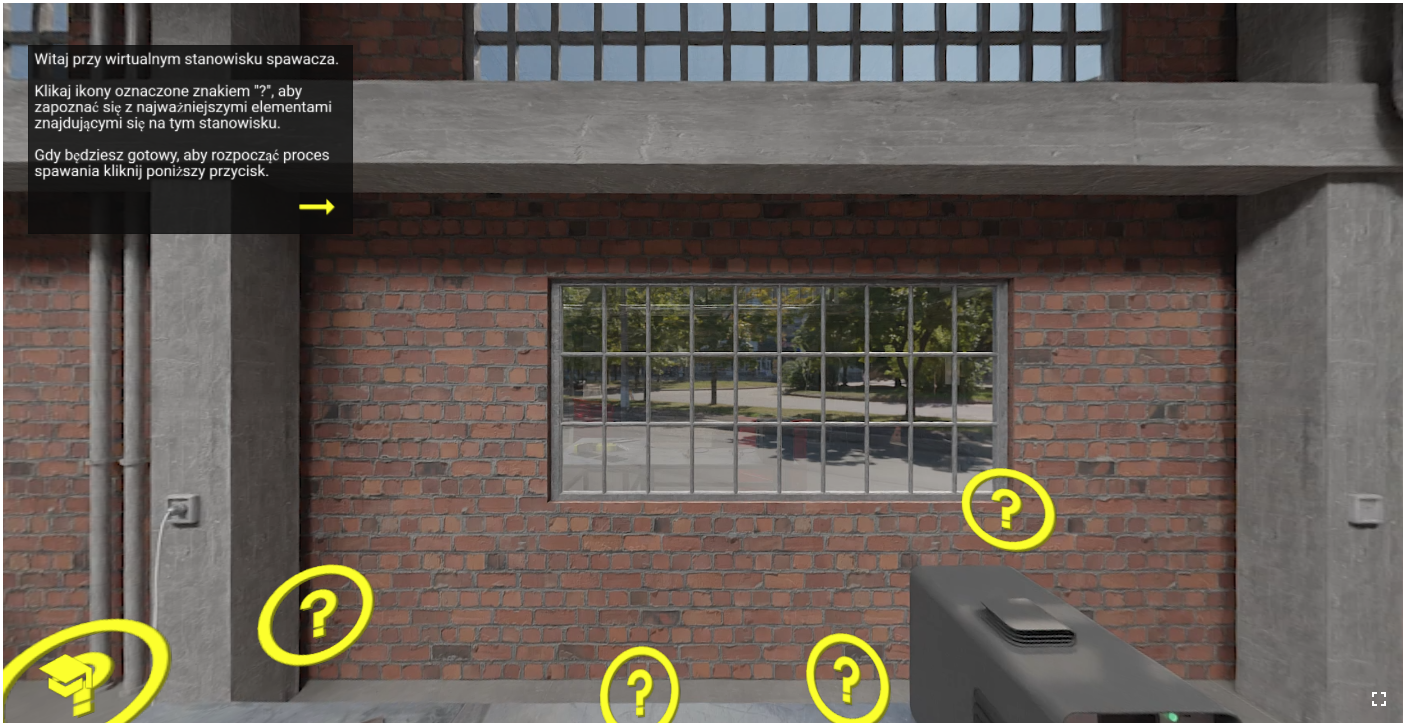

Uczeń znajduje się w trybie pierwszoosobowym. Na stoliku znajdują się różne narzędzia, o których można dowiedzieć się więcej klikając na pytajnik w żółtym kółku, wyświetlanym nad każdym elementem. Tryb ten dostępny jest przed przystąpieniem do procesu spajania.

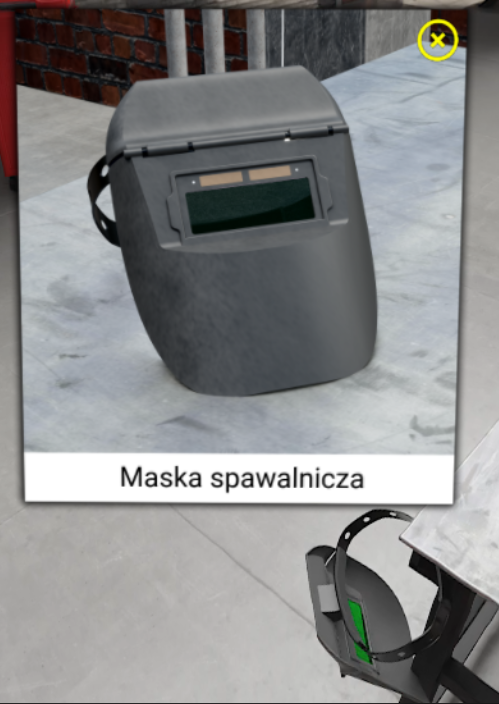

Po kliknięciu w pytajnik pojawia się opis wraz ze zdjęciem. Żółty krzyżyk znajdujący się w prawym górnym rogu okienka, służy do ukrycia opisu.
W lewym dolnym rogu, znajduje się ikona przedstawiająca biret studencki. Jest to baza wiedzy zawierająca informacje dotyczace parametrów procesu spajania.

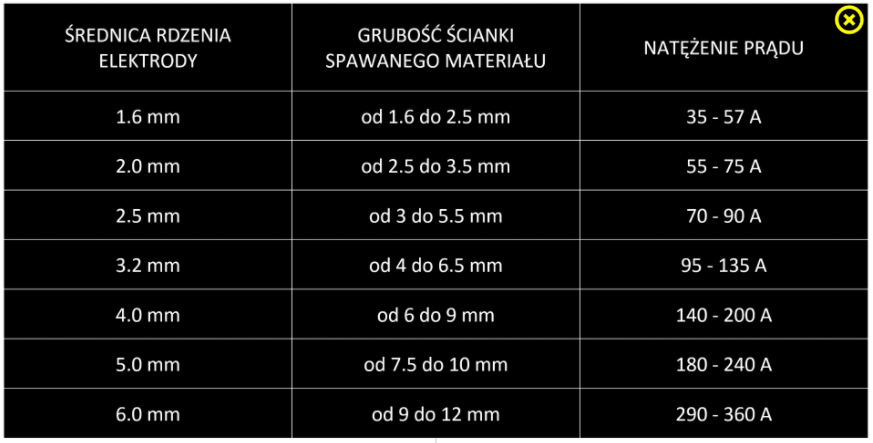

Po kliknięciu w powyższą ikonę, wyświetli się tabela z danymi. W celu jej ukrycia, należy kliknąć w żółty krzyżyk znajdujący się w jej prawym górnym rogu.
Aby przejść dalej, należy kliknąć w żółtą strzałkę znajdującą się pod polem tekstowym.
Wybór poszczególnych elementów odbywa się poprzez kliknięcie na wskazany przez żółtą strzałkę przedmiot. Niektóre narzędzia mogą znajdować się poza pierwotnym polem widzenia. Należy odnaleźć je poprzez obrót kamerą.
Po interakcji z przedmiotami, zostaje uruchamiana określona animacja, na przykład procesu spajania. Należy skierować kamerę na dany element i obserwować symulowane czynności. Po przejściu wszystkich etapów, pojawi się możliwość ponownego odtworzenia prezentacji. Służy do tego przycisk który pojawi się w lewym górnym rogu pod tekstem.
Powrót na początek instrukcjiPowrót na początek instrukcji
Zasób interaktywny dostępny pod adresem https://zpe.gov.pl/a/DaOOVfZKx
Wycieczka interaktywna przedstawia stanowisko spawacza oraz narzędzia używane podczas wykonywania spawania. Stanowisko to znajduje się w zadaszonym, ceglanym budynku z dwoma bramami garażowymi. Przy samym stanowisku widoczny jest metalowy stół przy którym znajdują się najważniejsze elementy. Każdy z nich posiada zdjęcie oraz podpis.
Na stlone znajdują się takie elementy jak:
maska spawalnicza, która zawieszona jest po boku stołu, służy do ochrony twarzy oraz wzroku spawacza,
rękawice spawalnicze, są wykonane z grubego materiału, służą do ochrony dłoni oraz przedramion przed oparzeniami,
elektrody rutylowe 2.5 mm i 3.2 mm, służą do wykonania trwałego spoiwa, które ma łączyć za sobą spawane elementy, mają kształt długich, cienkich rurek,
stal konstrukcyjna niestopowa, 5 mm, połączenie teowe, przedstawia połączenie dwóch fragmentów stali pod kątem prostym,
stal konstrukcyjna niestopowa, 3mm, połączenie przylgowe, przedstawia połączenie spawane dwóch fragmentów stali, tak że przylegają do siebie dwoma bokami,
zacisk elektrodowy, jest to profesjonalny uchwyt umożliwiający spawanie, jest skonstruowany z zacisku który posiada wewnątrz kleszcze, oraz uchwyt,
zacisk masowy, służy do mocowania przewodu masowanego na materiale spawanym, ma kształt zacisku z dwoma uchwytami,
spawarka MMA, to urządzenie spawalnicze które ma kształt skrzynki z przyciskami i pokrętłami,
szczotka druciana służy do pozbywania się resztek zgorzeliny,
młotek spawalniczy, służy do wybicia wybici zgorzeliny, ma kształt normlanego młotka,
wentylacja jest umiejscowiona na ścianie w celu pozbycia się zanieczyszczeń z powietrza,
Następnie lektor opowiada o następnych krokach jakie należy wykonać. Pierwszym krokiem jest zapoznanie się z powyższymi narzędziami, a następnie założenie – kliknięcie środków ochrony indywidualnej jak rękawice ochronne. Kolejnym krokiem jest wybranie sposobu łączenia elementów, do wyboru: łączenie teowe lub przylgowe. Trzeba włączyć spawarkę i ustawić prawidłowe natężenie prądu. Następnie trzeba podpiąć zacisk mostowy oraz wybrać właściwą elektrodę 2.5 mm lub 3.2 mm. Do spawania elementu połączonego teowo wybiera się elektrodę rutylową 3.2 mm, natomiast do połączenia przylgowego elektrodę rutylową 2.5 mm. Przed rozpoczęciem spawania należy nałożyć maskę spawalniczą. Każdy z poważnych kroków był na wizualizacji oznaczony strzałką, gdzie należy kliknąć, aby daną czynność wykonać. Następuje następuje pokazanie procesu spawania przez ciemną szybkę maski ochronnej. Po spawaniu należy użyć młota spawalniczego w celu wybicia powstałej zgorzeliny oraz użyć drucianej szczotki w celu pozbycia się jej resztek. Proces spawalniczy zostaje zakończony.
Można jeszcze raz odtworzyć cały proces spawania w rzeczywistości wirtualnej i wybrać inny rodzaj spawania.
