Łyżka pomiarowa

Łyżka pomiarowa jest wykonana z rury o długości od $100$ do $150\,\text{cm}$ i średnicy dostosowanej do wykonywania pomiarów w rurach eksploatacyjnych. Od dołu jest zamknięta, zaś od góry otwarta. U góry łyżki znajduje się uchwyt służący do łączenia jej z linką za pomocą pasterki. W dolnej części łyżki jest otwór, przez który w trakcie wyciągania łyżki ponad poziom cieczy wypływa zawarta w niej ciecz, co ułatwia wyciąganie łyżki z odwiertu.
Łyżka pomiarowa służy do wyznaczania poziomu cieczy w odwiercie, wyznaczania granicy wody i ropy oraz pobierania próbek cieczy z odwiertu po zatkaniu otworu spustowego. W tym ostatnim przypadku należy zamknąć otwór dolnej części łyżki i obciążyć ją. Z chwilą zetknięcia się łyżki z poziomem cieczy przy jej zapuszczaniu do odwiertu następuje gwałtowna zmiana obciążenia linki. Zmianę tę łatwo jest zauważyć na dynamometrze. Zmianę obciążenia można również bardzo łatwo wyczuć przy ręcznym opuszczaniu łyżki. Pomiar należy kilkakrotnie powtórzyć w celu upewnienia się, czy poziom cieczy został prawidłowo określony. Przy każdorazowej zmianie obciążenia, przy zanurzaniu lub wychodzeniu łyżki z cieczy należy odczytać wskazania licznika. Kilkukrotna powtarzalność odczytów daje gwarancję prawidłowego określenia położenia poziomu cieczy w odwiercie.

RNocRW89JFvnv

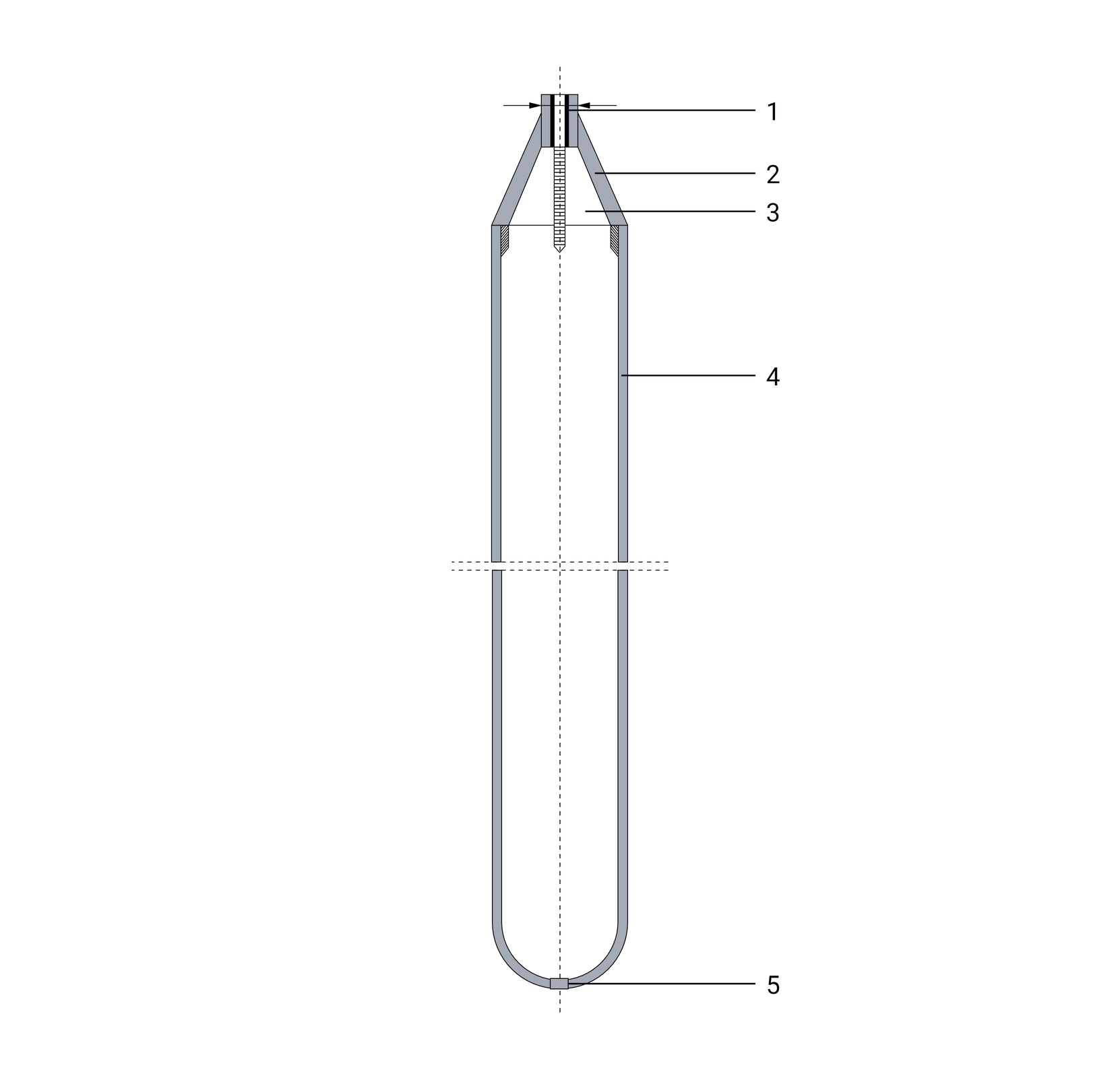

Na zdjęciu przedstawiono schemat łyżki pomiarowej. Łyżka pomiarowa służy do wyznaczania poziomu cieczy w odwiercie, wyznaczania granicy woda ropa i pobierania próbek cieczy z odwiertu.
Widoczna na rysunku łyżka ma kształt podłużnego prostokąta o zaokrąglonym prawym boku. Do lewego boku dołączony jest trójkątny kształt. Na wierzchołku trójkąta wykonany jest otwór. Przedstawione na schemacie urządzenie składa się ze ścianki wewnętrznej i zewnętrznej.
Przez łyżkę przeprowadzona jest przerywana pozioma linia oznaczająca oś symetrii. W połowie długości łyżki widoczne są dwie przerywane pionowe linie. Linie są względem siebie równoległe. Są to lnie wskazujące, że jest to częściowy szkic powtarzalnych elementów łyżki.
Od otworu znajdującego się w trójkątnej części łyżki biegnie prostokątny kształt. Lewy bok prostokąta przybiera kształt grotu. We wnętrzu prostokąta widać pionowe równoległe proste.
