1. Wstęp
Pierwszym etapem procesu technologicznego produkcji obuwia jest rozkrój materiałów na elementy składowe obuwia.
Galeria zdjęć jest poświęcona tematyce maszyn stosowanych do rozkroju i opracowania elementów spodu obuwia.
Czynność rozkroju materiałów na spody obuwia wykonywana jest za pomocą wycinarek, które można podzielić na jednoramienne, dwuramienne i mostowe oraz plotera współpracującego z systemem komputerowym CAD/CAM. Zastosowanie określonego rodzaju wycinarki lub urządzenia tnącego uzależnione jest od rozkrawanego materiału.
Do podstawowego wyposażenia stanowisk pracy przy wycinaniu części spodu zalicza się: wycinaki, podkłady do wycinania, pojemniki na wycięte elementy i regały na wycinaki.
Powrót do spisu treściPowrót do spisu treści
2. Narzędzia wykorzystywane na etapie rozkroju i opracowania elementów spodu obuwia
Przeznaczony jest do rozkroju elementów spodu obuwia wykonanych ze skór miękkich: wyściółki i półwyściółki.
Powrót do spisu treściPowrót do spisu treści

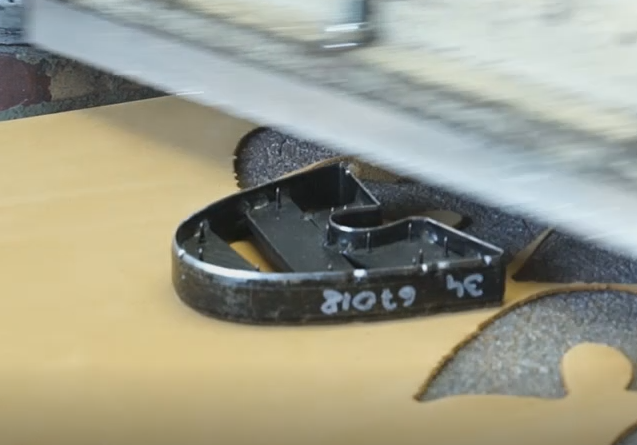

Wykonane są z taśmy blaszanej wyprofilowanej w kształt pożądanego elementu składowego, np. bloku podeszwowego.
Powrót do spisu treściPowrót do spisu treści

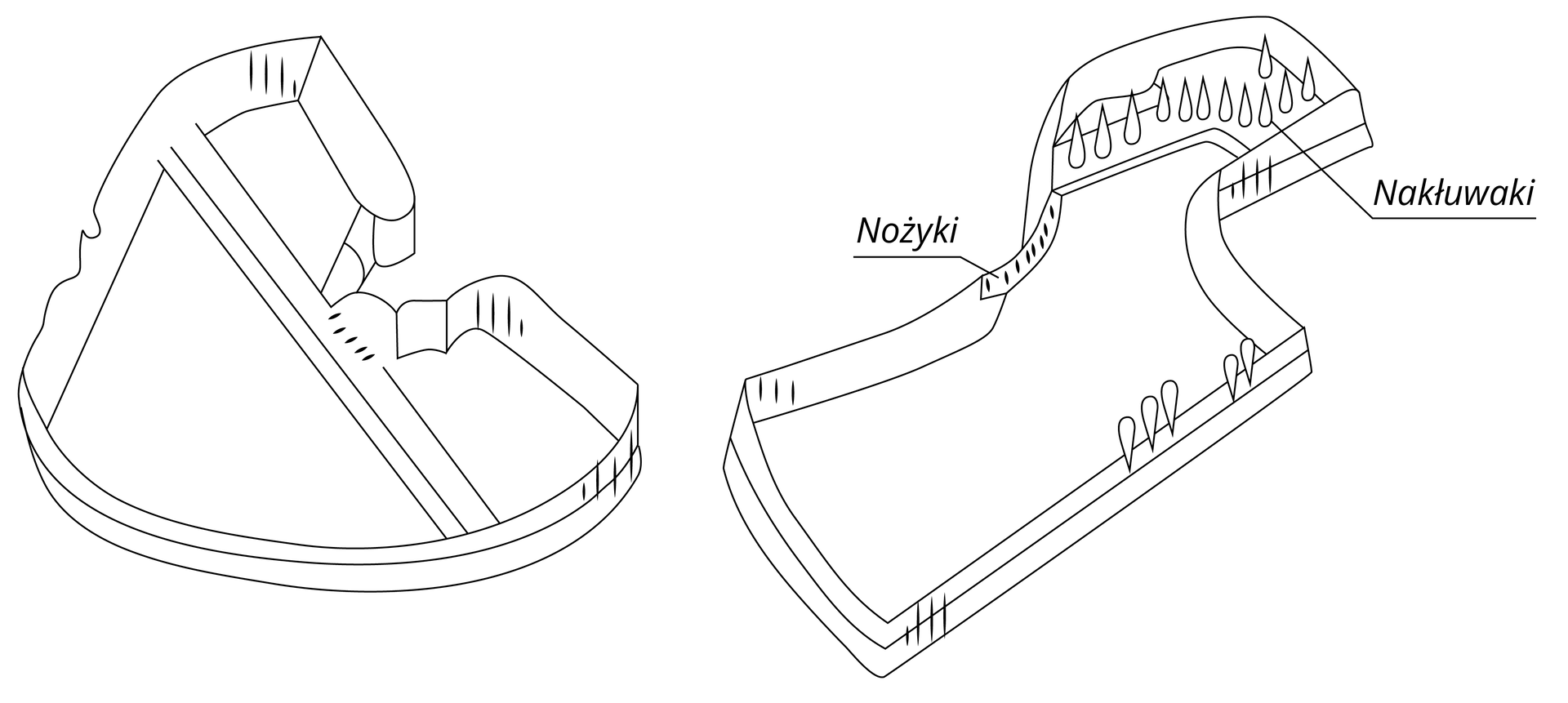

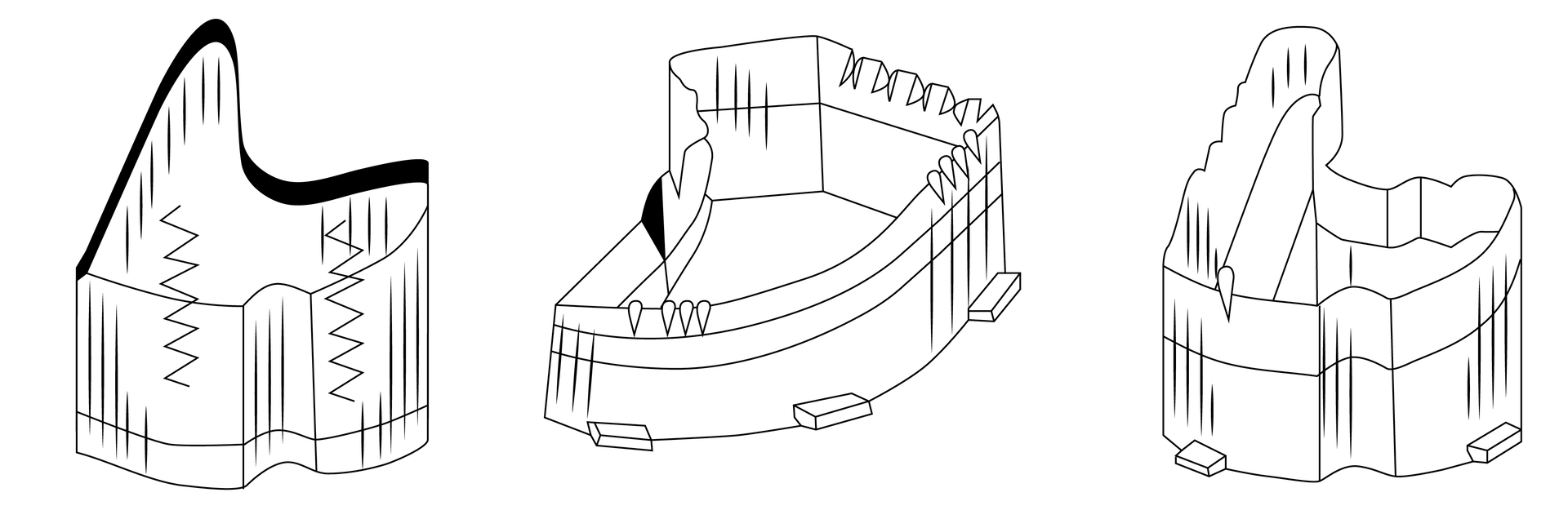

Różnią się od podstawowych wykrojników tym, że oprócz taśmy posiadają jeszcze elementy zwane nakłuwakami, które służą np. do wykonania perforacji w części cholewki.
Powrót do spisu treściPowrót do spisu treści

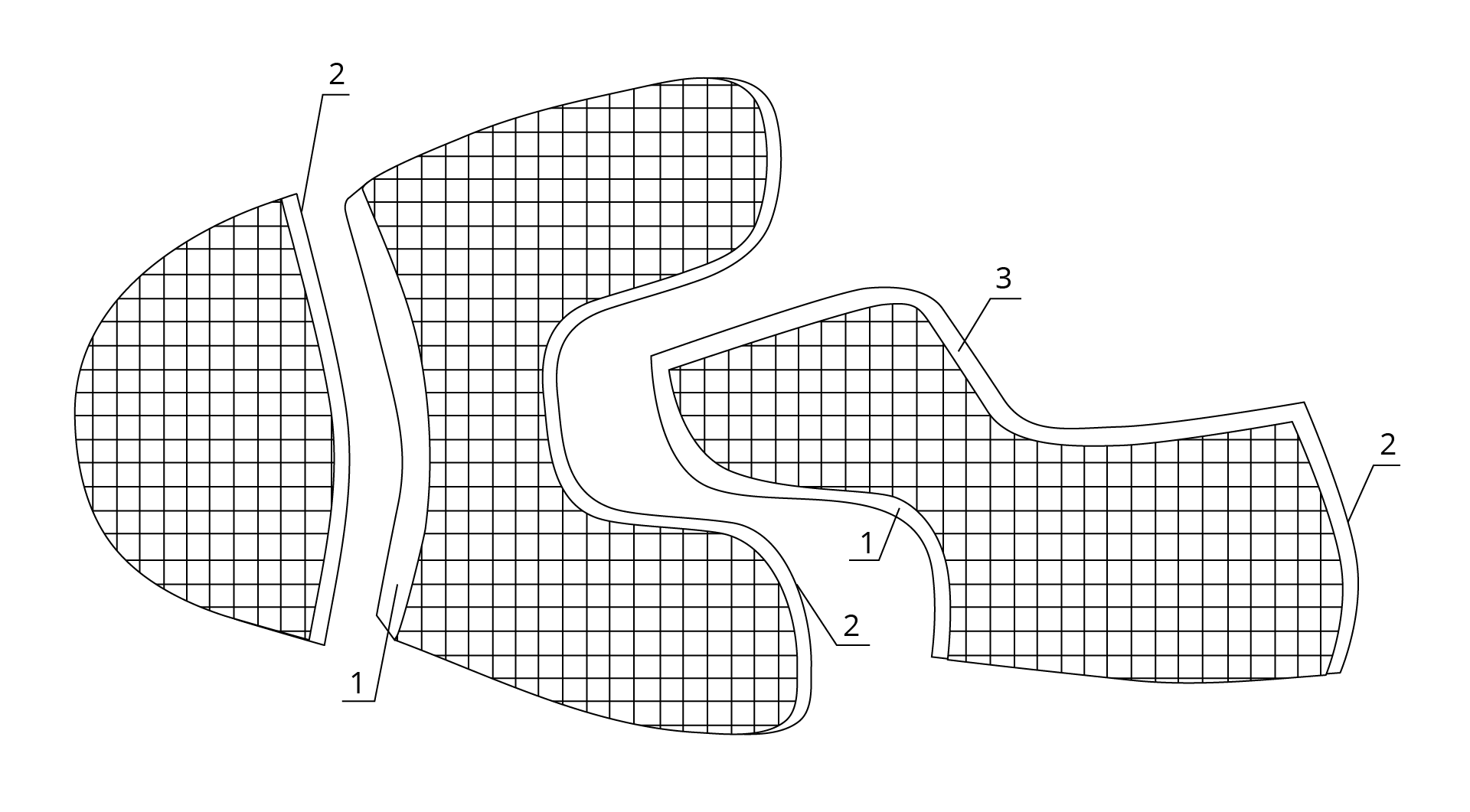

Ukazuje miejsca, w których należy ścienić dany element składowy obuwia.
1. Ścienianie skośne ostre.
2. Ścienianie tępe.
3. Ścienianie skośne tępe.
Powrót do spisu treściPowrót do spisu treści
3. Maszyny do rozkroju i opracowania elementów spodu obuwia

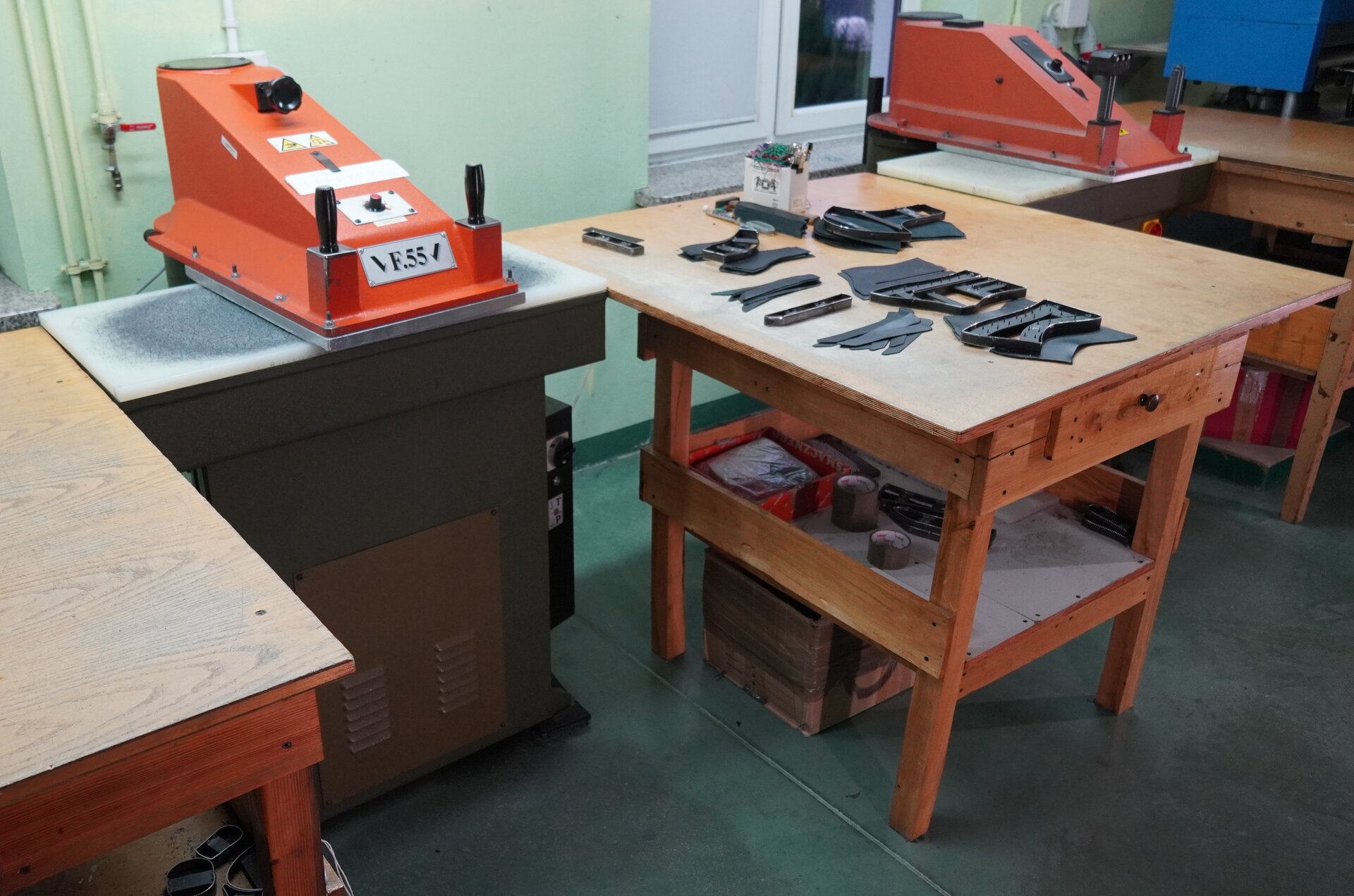

Wycinarka elektrohydrauliczna zaopatrzona jest w trzy niezależnie od siebie działające systemy sterowania pracą maszyny, umożliwiające wycinanie elementów obuwia na podkładach z drewna, tworzyw sztucznych i na płytach metalowych:
- system odległościowy działa w oparciu o dokładne nastawienie wielkości skoku i położenia ramienia uderzeniowego względem stołu przy stałej wysokości stosowanych wykrojników, co umożliwia zagłębianie się wykrojników wyłącznie na grubość rozkrawanego surowca, po czym następuje natychmiastowy samoczynny powrót młota do położenia wyjściowego,
- system elektryczny działa na zasadzie przepływu prądu elektrycznego pomiędzy ramieniem uderzeniowym i stołem roboczym po przecięciu rozkrawanego surowca przez wykrojnik (następuje zamknięcie obwodu elektrycznego przez wykrojnik, dlatego używając tego systemu musimy stosować podkłady aluminiowe) co powoduje samoczynny natychmiastowy powrót młota do położenia wyjściowego,
- zabezpieczenie elektrohydrauliczne chroni układ hydrauliczny przed przeciążeniem w przypadku wycinania materiału wielowarstwowego lub innego o znacznej twardości, względnie w przypadku złej regulacji dolnego położenia młota względem stołu roboczego. Nadmierny wzrost ciśnienia w układzie hydraulicznym powoduje przesterowanie rozdzielacza przez zawór bezpieczeństwa i natychmiastowy powrót młota do położenia wyjściowego.
Powrót do spisu treściPowrót do spisu treści

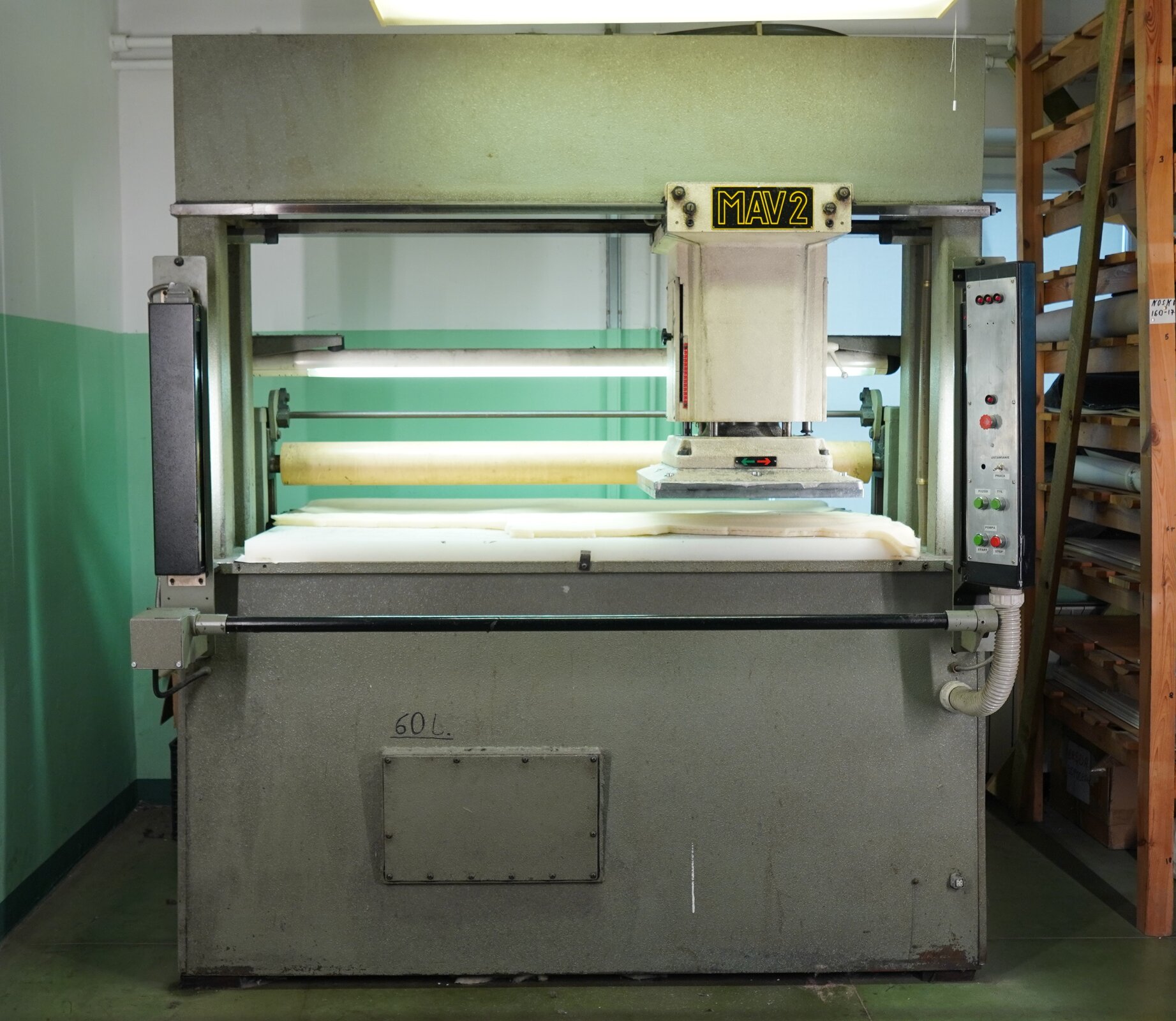

Wycinarka elektrohydrauliczna mostowa stosowana jest do rozkroju warstwowego elementów spodu obuwia oraz do rozkroju elementów o dużej powierzchni. Maszyna posiada duży stół roboczy oraz możliwość wywierania siły nacisku podczas wycinania nawet dwukrotnie większej niż wycinarki jednoramienne. Rolę ramienia uderzeniowego pełni most.
Powrót do spisu treściPowrót do spisu treści

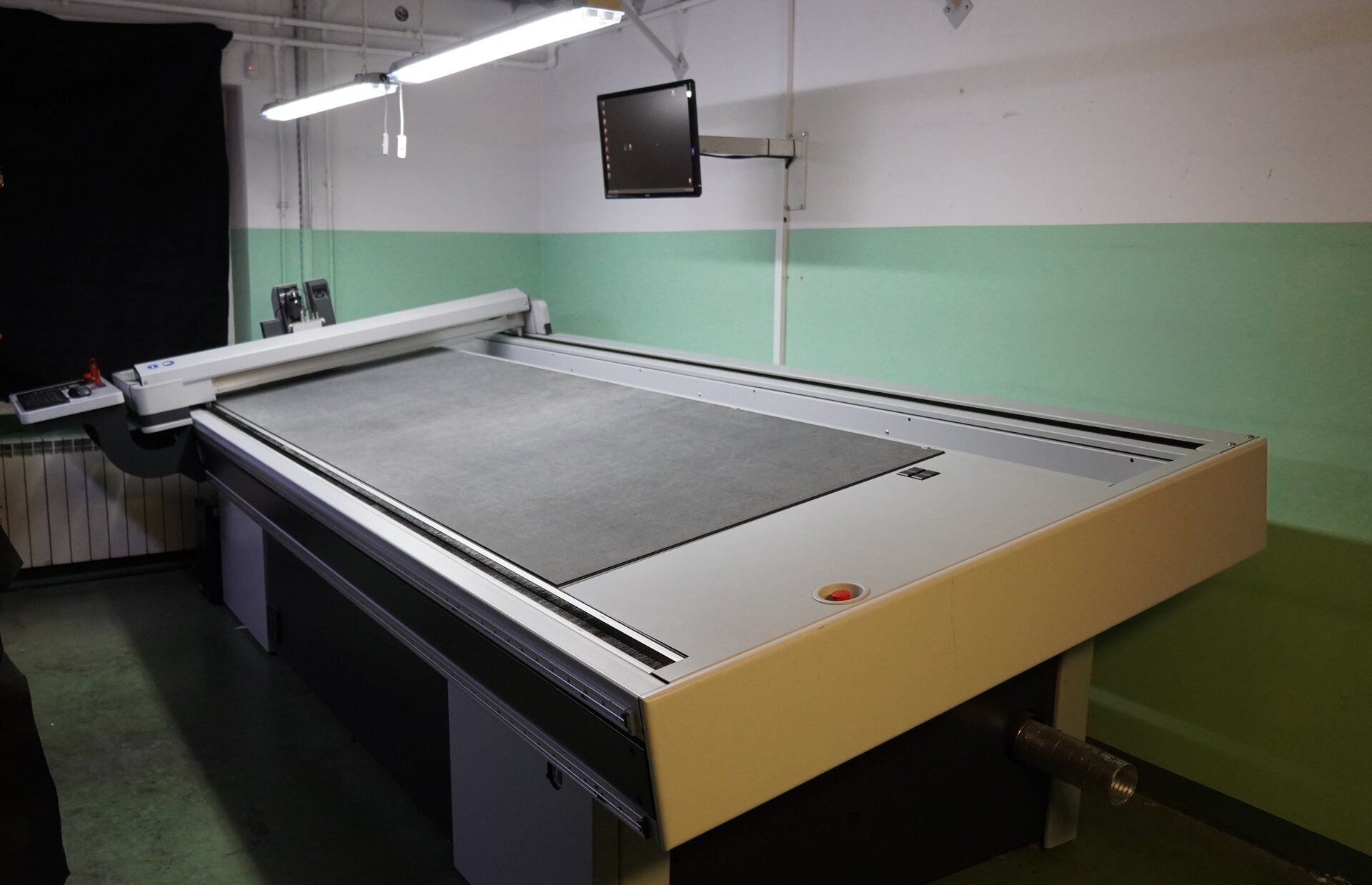

Ploter to sterowane komputerowo urządzenie służące do rysowania układu wzorników na materiałach obuwniczych oraz wycinania wzorników i elementów zgodnie z zaprojektowanym szablonem. Do uzyskania zamierzonego efektu niezbędny jest komputer z oprogramowaniem typu CAD/CAM. Rozkrój materiału dokonywany przy użyciu precyzyjnych technologii komputerowych gwarantuje optymalne zużytkowanie materiału.
Powrót do spisu treściPowrót do spisu treści

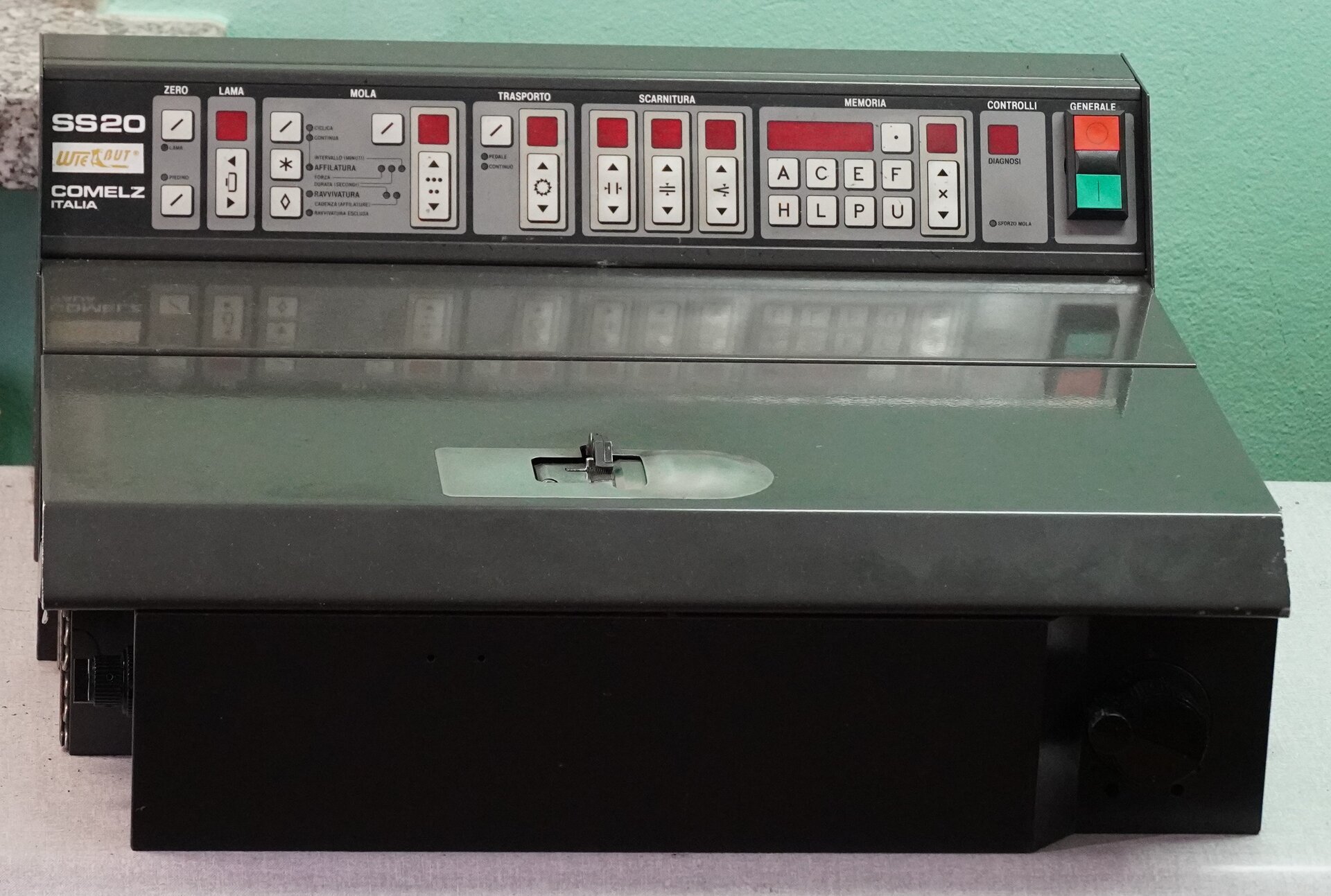

Ścieniarka elementów spodu obuwia to maszyna przeznaczona do zmniejszenia grubości elementów przed ich montażem w obuwiu w miejscach określonych w procesie technologicznym.
Powrót do spisu treściPowrót do spisu treści

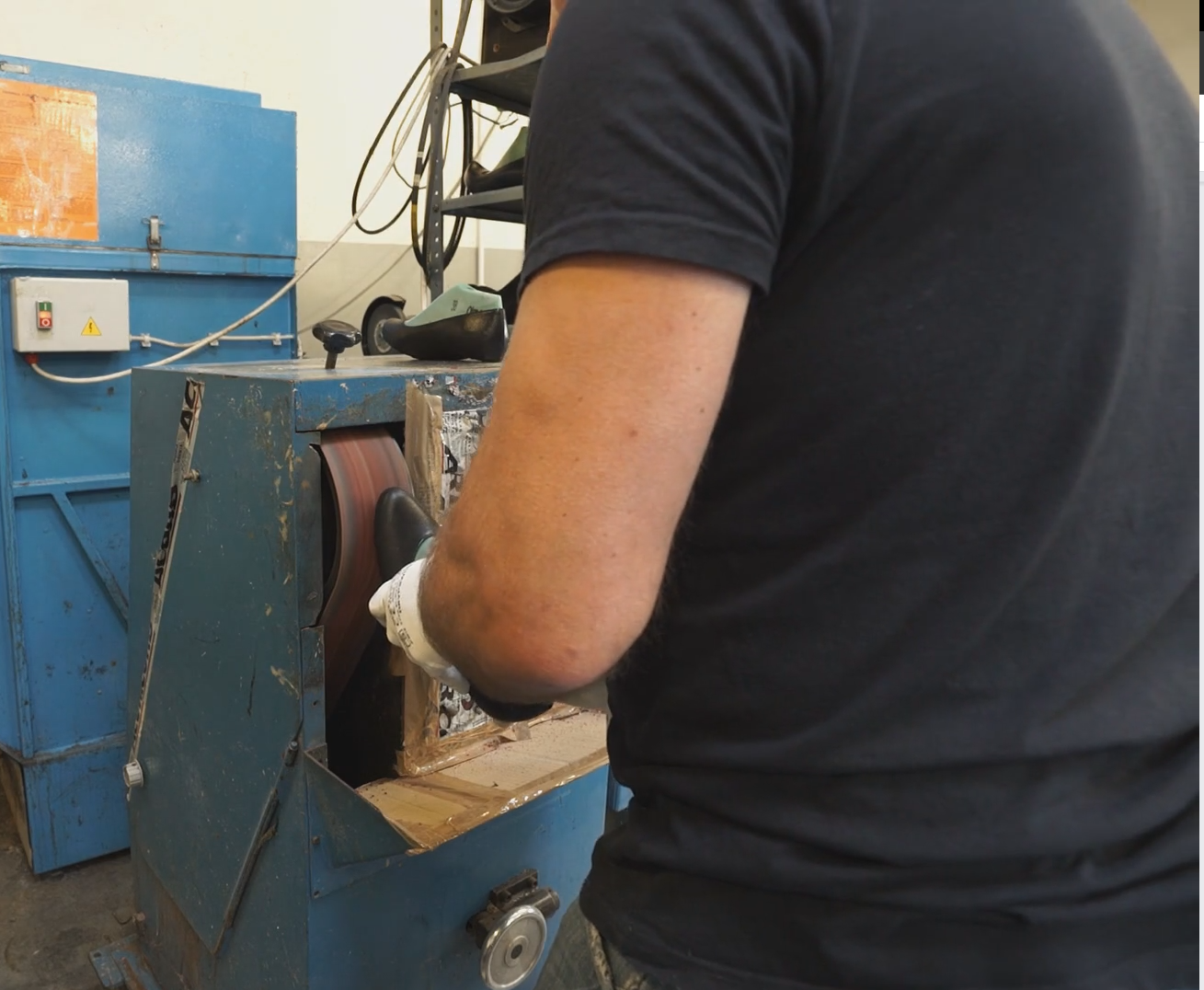

Ścierarka elementów spodu obuwia to maszyna przeznaczona do ścierania brzegów elementów w celu nadania estetycznego wyglądu oraz ścierania powierzchni elementów w celu przygotowania ich do operacji nanoszenia kleju.
Powrót do spisu treściPowrót do spisu treści

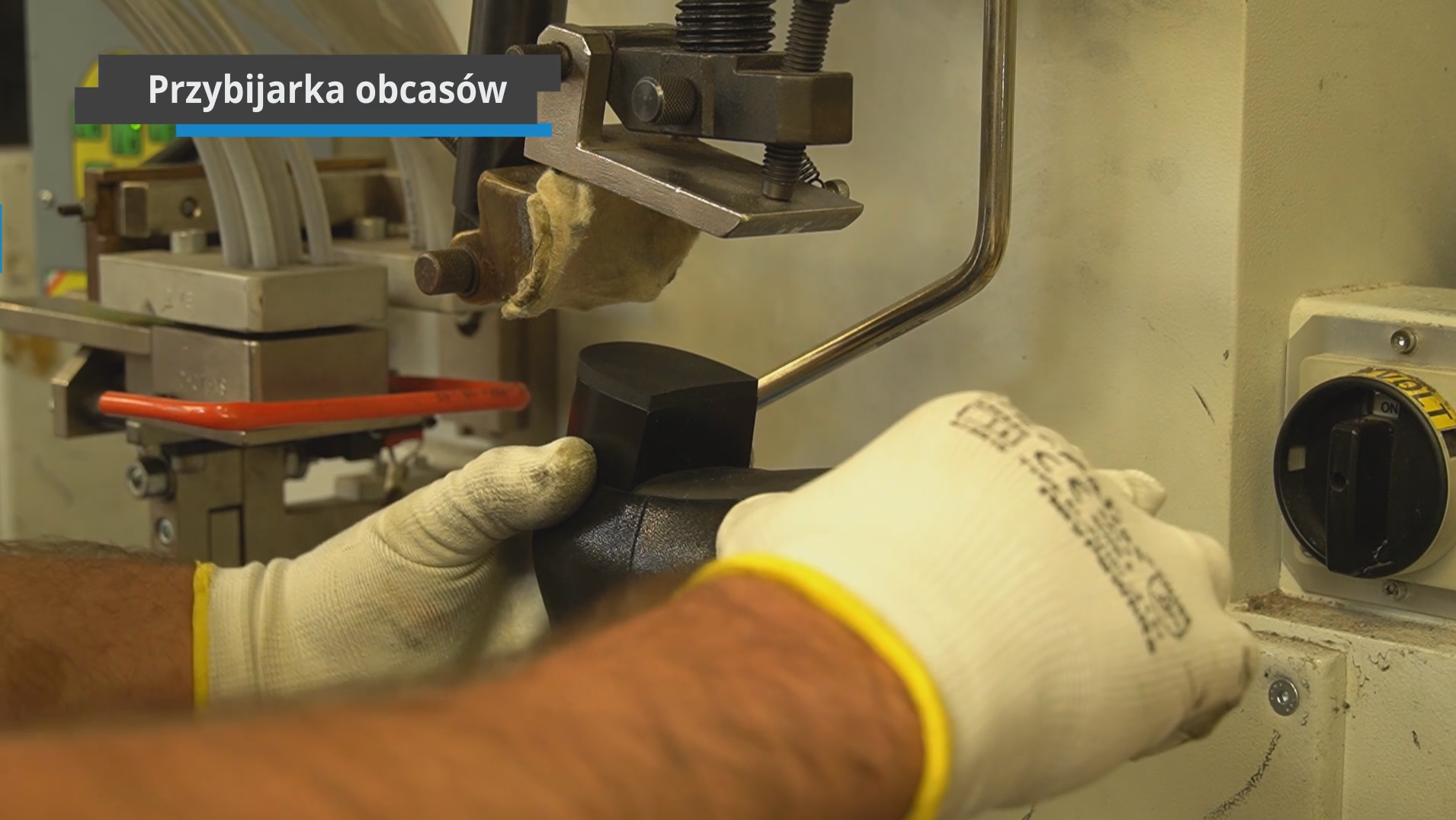

Przybijarka obcasów to maszyna służąca do mocowania obcasa do części piętowej podpodeszwy lub bezpośrednio do podeszwy obuwia.
Powrót do spisu treściPowrót do spisu treści

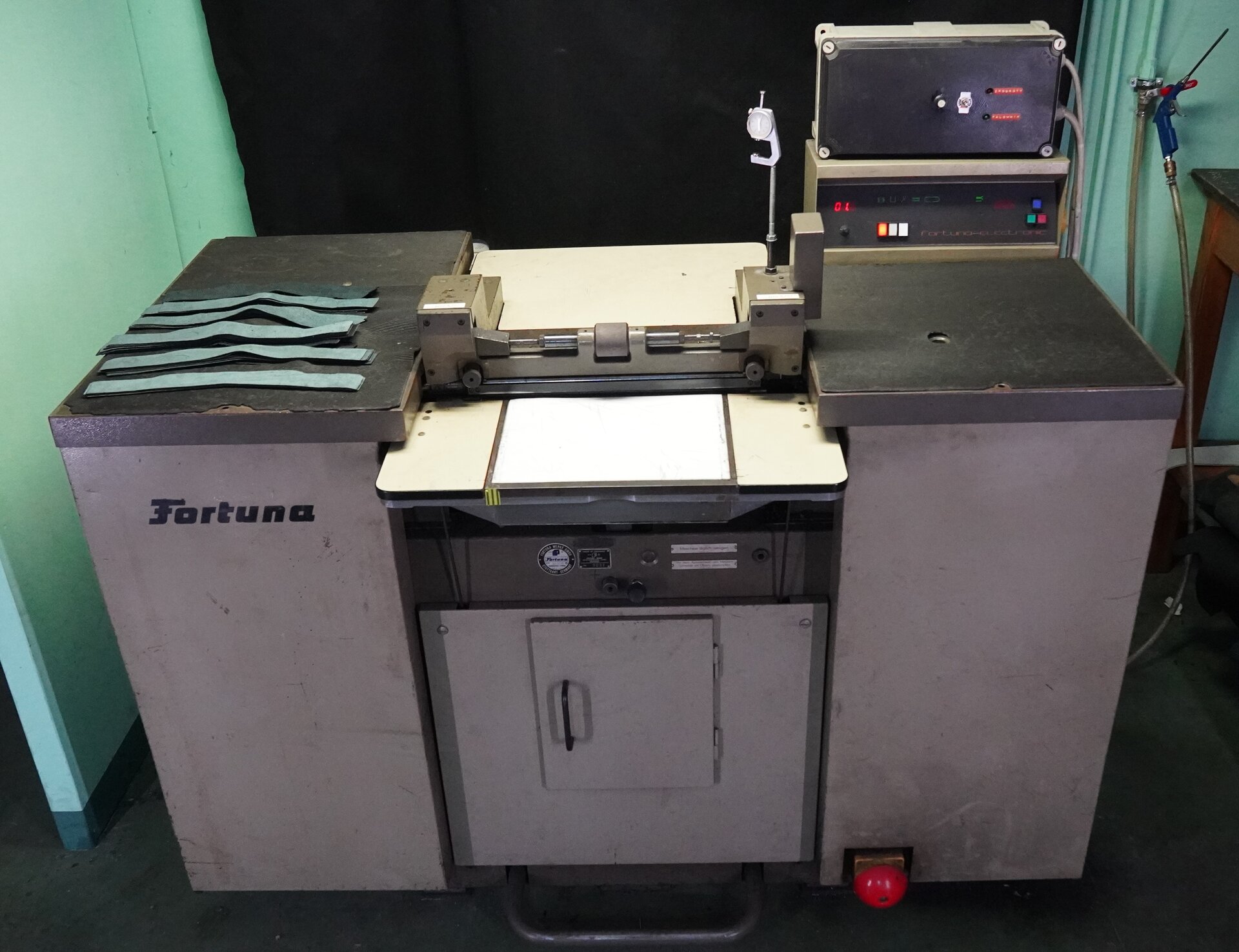

Dwojarka elementów spodu to maszyna przeznaczona do dwojenia oraz do wyrównywania grubości elementów ze skóry i gumy, podpodeszew, wierzchników, podeszew i podsuwek.
Powrót do spisu treściPowrót do spisu treści
4. Wyroby końcowe

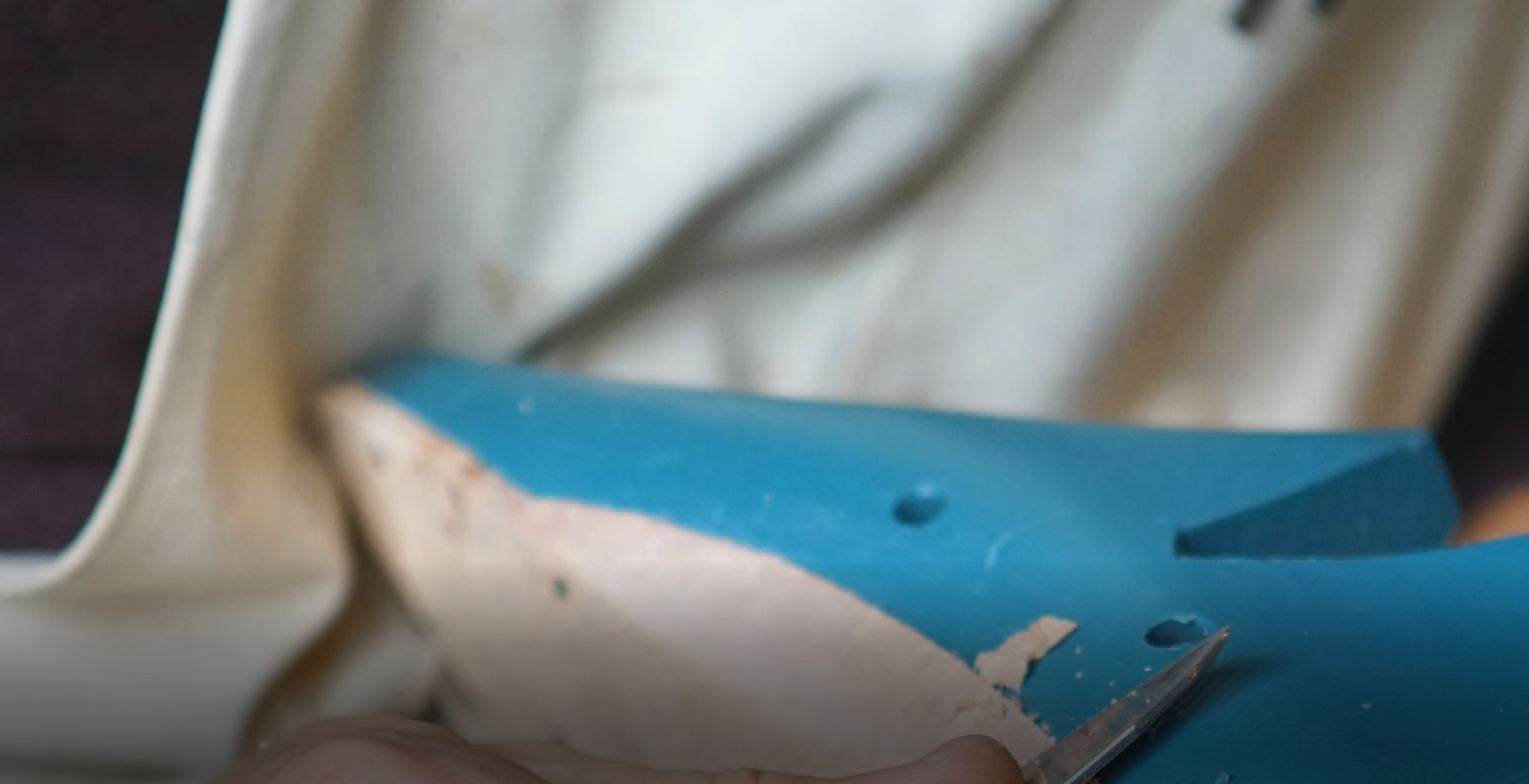

Czynność polegająca na docięciu i wyprofilowaniu kawałka skóry. Używa się do tego miękkiego boku o grubości 3,6 - 6 mm. Podpodeszwę profiluje się najczęściej w śródstopiu, aby podnieść komfort użytkowania buta. W obuwiu miarowym podpodeszwę profiluje się bardziej szczegółowo, z odzwierciedleniem wad i schorzeń stopy klienta.
Powrót do spisu treściPowrót do spisu treści

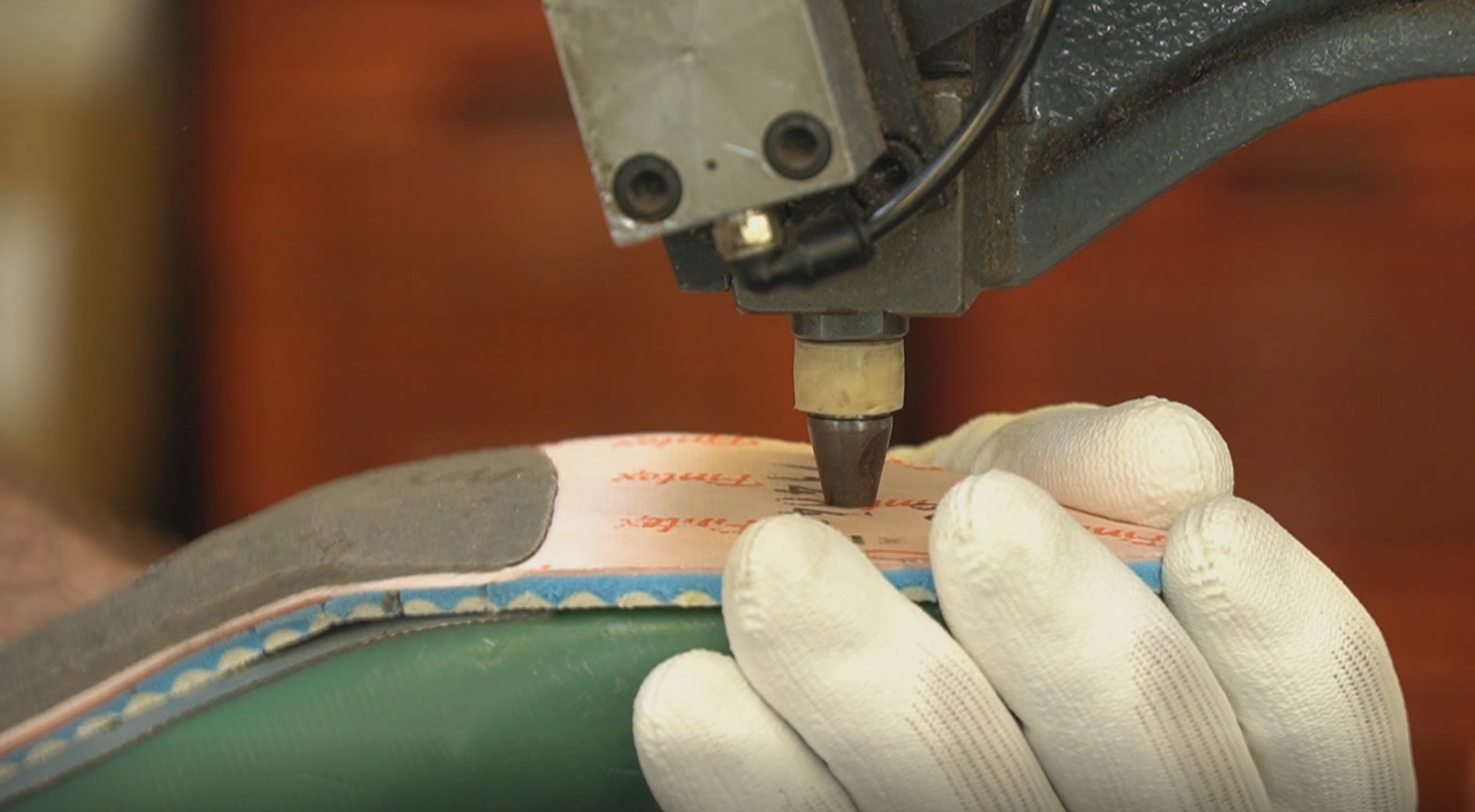

Na zdjęciu przedstawiono proces mocowania podpodeszwy o wysokim profilu do kopyta za pomocą teksów. Czynność wykonuje się po to, aby zabezpieczyć podpodeszwę przed przemieszczaniem się po kopycie podczas procesu zaciągania cholewki. Następnie teksy usuwa się przed montażem podeszwy. Mocowanie podpodeszwy do kopyta można wykonać również na maszynie zwanej klamerkowarką.
Powrót do spisu treściPowrót do spisu treści
Podpodeszwa to element nośny obuwia do którego jest przymocowany dolny brzeg cholewki. Bezpośrednio lub za pośrednictwem wyściółki przylega do podeszwowej strony stopy.
Wzmocnienie podpodeszwy (naklejka) to element spodu obuwia usztywniający podpodeszwę w części pięty i śródstopia. Dodatkowo między podpodeszwę a naklejkę mocowany jest usztywniacz.
Na zdjęciu:

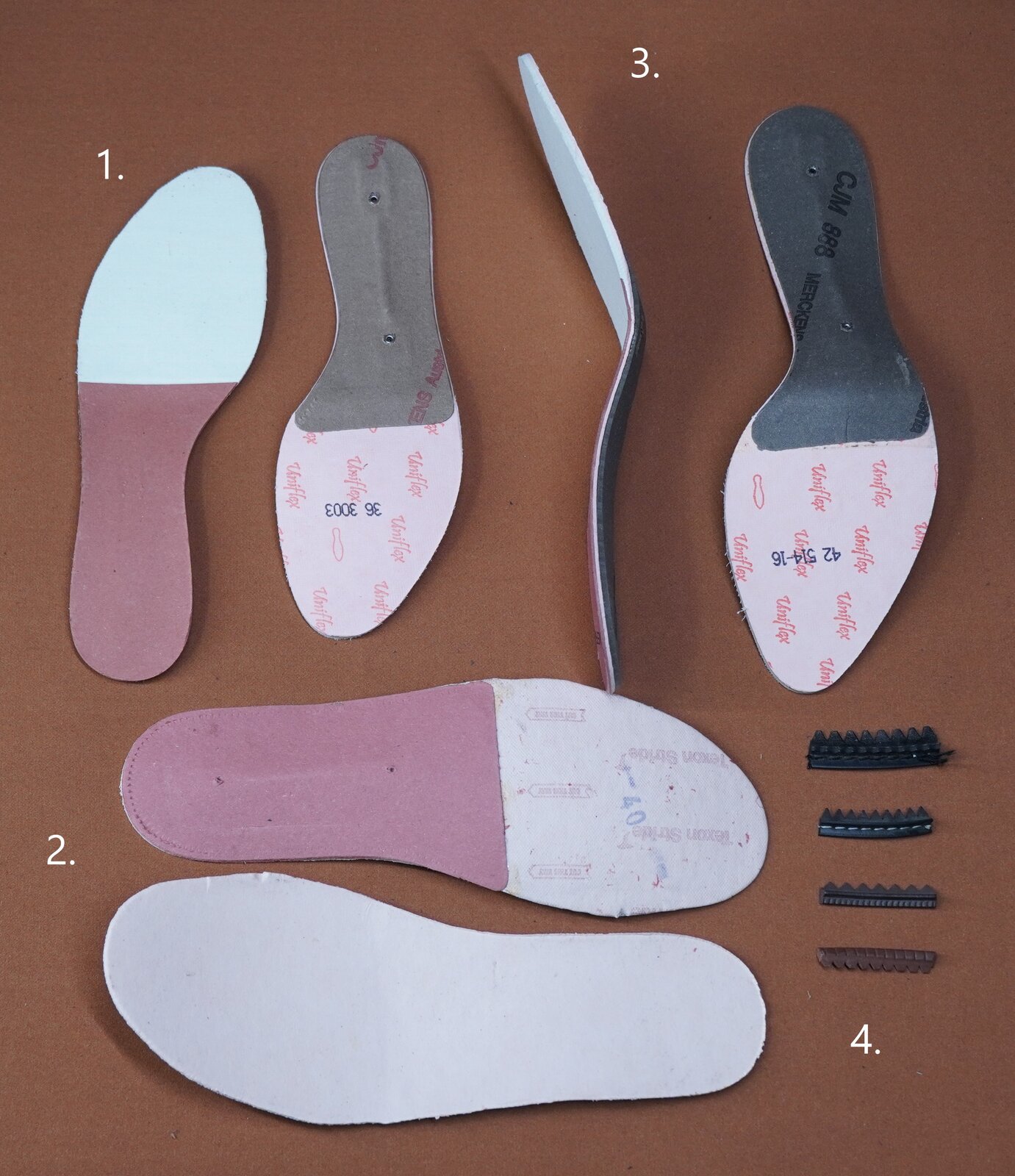

1. Podpodeszwa damska o niskim profilu
2. Podpodeszwa męska o niskim profilu
3. Podpodeszwa damska o wysokim profilu
4. Kedry (otoki)
Powrót do spisu treściPowrót do spisu treści

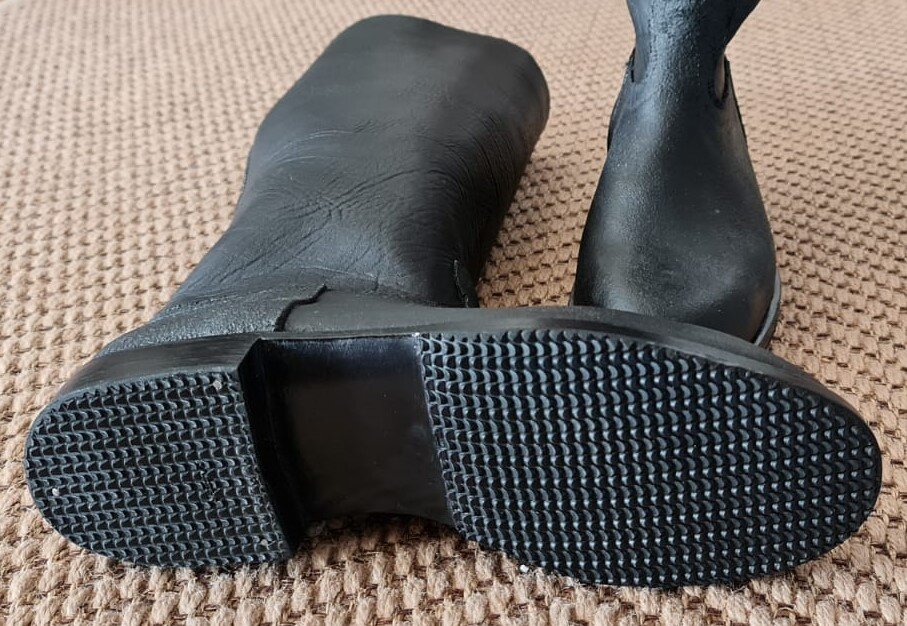

Podeszwa to zewnętrzna część składowa spodu obuwia, stykająca się bezpośrednio z podłożem, z wyjątkiem miejsca przymocowania obcasa.
Obcas to element spodu obuwia umieszczony pod piętą stopy, jego wysokość i kształt zależy od profilu kopyta.
