Montaż i naprawa elementów i układów optycznych
MEP.02. Montaż i naprawa elementów i układów optycznych - Optyk‑mechanik 731104, Technik optyk 325302
Metody wykonywania pomiarów diagnostycznych układów i przyrządów optycznych
ATLAS INTERAKTYWNY
W materiale dostępne są nagrania dźwiękowe tożsame z zapisaną treścią.
Spis treści
Wprowadzenie do pomiarów diagnostycznych w optyceWprowadzenie do pomiarów diagnostycznych w optyce
Prezentacja obsługi i zastosowania sprzętu pomiarowegoPrezentacja obsługi i zastosowania sprzętu pomiarowego
Metody pomiarowe wspólne dla układów optycznychMetody pomiarowe wspólne dla układów optycznych
Metody wykonywania pomiarów układów optycznych soczewkowychMetody wykonywania pomiarów układów optycznych soczewkowych
Pomiar parametrów układów optycznych interferencyjnychPomiar parametrów układów optycznych interferencyjnych
Pomiar parametrów układów optycznych mikroskopowychPomiar parametrów układów optycznych mikroskopowych
Wykorzystanie spektroskopii w pomiarach diagnostycznychWykorzystanie spektroskopii w pomiarach diagnostycznych
Wprowadzenie do pomiarów diagnostycznych w optyce
Pomiar diagnostyczny w optyce stanowi nieodzowne narzędzie do precyzyjnej analizy i oceny różnych parametrów światła oraz właściwości układów optycznych. Optyka jako gałąź nauki skupia się na badaniu propagacji i interakcji światła, a dokładne pomiary odgrywają kluczową rolę w zapewnieniu skuteczności i jakości układów optycznych w różnych dziedzinach. Wybór odpowiednich metod pomiarów diagnostycznych gwarantuje wysoką precyzję i dokładność w analizach optycznych.
Definicja i znaczenie pomiarów diagnostycznych w dziedzinie optyki
Pomiary diagnostyczne w optyce odnoszą się do procesu gromadzenia, analizy i interpretacji danych dotyczących parametrów światła, takich jak długość fali, intensywność, kierunek propagacji czy polaryzacja. Te pomiary stanowią podstawę dla zrozumienia właściwości optycznych materiałów, układów optycznych oraz ich zachowania w różnych warunkach. Wiedza wynikająca z tych pomiarów umożliwia projektowanie, kontrolowanie i optymalizację układów optycznych w celu uzyskania pożądanych rezultatów.
Rola precyzyjnych pomiarów w diagnostyce układów optycznych
W dzisiejszym zaawansowanym technologicznie świecie układy optyczne mają zastosowanie w przemyśle, medycynie, komunikacji, nauce i wielu innych dziedzinach. Ich prawidłowe funkcjonowanie jest kluczowe dla osiągnięcia pożądanych wyników i uniknięcia problemów. Precyzyjne pomiary diagnostyczne odgrywają tu kluczową rolę, pozwalając na:
Określenie dokładnych parametrów optycznych, takich jak długość fali, które są kluczowe dla poprawnego działania układów optycznych.
Identyfikację ewentualnych błędów, aberracji czy innych odstępstw od optymalnych właściwości, co umożliwia ich naprawę lub optymalizację.
Ustalenie parametrów materiałów optycznych, co jest fundamentalne w projektowaniu układów optycznych o określonych właściwościach.
Zapewnienie zgodności z normami jakości, niezbędnymi do spełnienia wymagań w różnych dziedzinach, takich jak medycyna czy przemysł lotniczy.
Dokładność i precyzja pomiarów są kluczowe dla osiągnięcia zamierzonych celów w różnych obszarach zastosowań optyki. W związku z rosnącym znaczeniem optyki, zrozumienie oraz umiejętność przeprowadzania pomiarów diagnostycznych stają się niezbędnymi kompetencjami dla profesjonalistów pracujących w tej dziedzinie.
Powrót do spisu treściPowrót do spisu treści
Prezentacja obsługi i zastosowania sprzętu pomiarowego
Skuteczne wykorzystanie i odpowiedni dobór sprzętu pomiarowego w dziedzinie optyki są kluczowe dla uzyskania dokładnych i precyzyjnych wyników pomiarowych. W tym rozdziale omówimy obsługę oraz zastosowania trzech rodzajów sprzętu pomiarowego.
Mikroskopy optyczne
Mikroskopy optyczne to najważniejsze narzędzia wykorzystywane w diagnostyce optycznej do obserwacji mikrostruktur i detali na poziomie mikroskopowym. W tej sekcji omówimy budowę, zasadę działania, procedurę obsługi oraz szerokie zastosowania tych urządzeń.

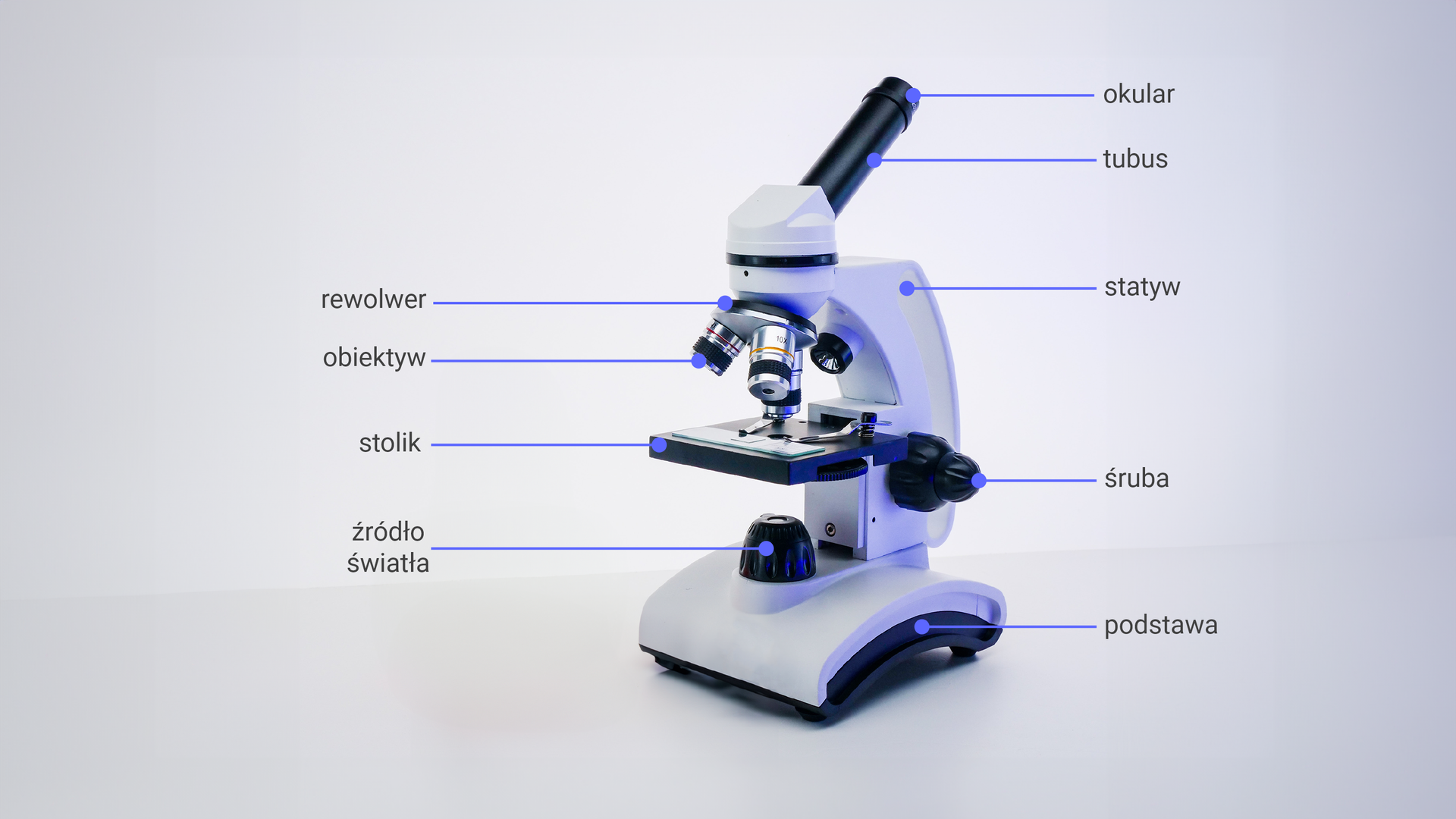

Mikroskopy optyczne składają się z kilku istotnych elementów:
obiektyw – soczewka znajdująca się blisko badanej próbki; zbiera i skupia światło przechodzące przez próbkę;
okular – to inaczej soczewka, przez którą obserwator patrzy na próbkę; współpracuje z obiektywem w celu powiększenia obrazu;
stolik – platforma, na której umieszczana jest próbka; może być regulowany, aby dostosować odległość między próbką a obiektywem.
źródło światła – mikroskopy optyczne wykorzystują źródło światła, najczęściej lampę halogenową lub LED, do oświetlenia próbki;
układ optyczny – mikroskop posiada zaawansowany układ optyczny, który pozwala uzyskać wyraźny obraz poprzez obiektyw i okulary.
Przed rozpoczęciem pracy z mikroskopem optycznym należy przestrzegać pewnych procedur obsługi:

Procedura obsługi mikroskopu optycznego:
kalibracja – przed użyciem mikroskopu zaleca się kalibrację w celu dostosowania ostrości i ustawienia obiektywu;
przygotowanie próbki – należy odpowiednio przygotować próbkę do badania i upewnić się, że jest ona czysta i dobrze umieszczona na szkiełku podstawowym lub szkiełku przedstawieniowym. Jeśli jest to konieczne, należy dodać substancję do zamocowania lub barwienia próbki w celu wzmocnienia kontrastu;
regulacja oświetlenia – ustawienie źródła światła na odpowiednią intensywność jest niezbędne do uzyskania kontrastowego obrazu;
ustawienia obiektywu – należy wybrać odpowiedni obiektyw, w zależności od poziomu powiększenia, który jest potrzebny;
ostrzenie – za pomocą pokrętła ostrości należy dostosować ostrość obrazu, aby uzyskać jak najwyższą jego jakość;
obserwacja i dokumentacja – należy obserwować próbkę za pomocą okularów i zapisać lub udokumentować interesujące detale.
Mikroskopy optyczne są szeroko wykorzystywane w różnych dziedzinach:
Zastosowanie mikroskopu optycznego w różnych dziedzinach:
biologia – w biologii mikroskopy optyczne pozwalają na badanie mikroorganizmów, komórek i tkanek, co jest niezbędne do zrozumienia życia na poziomie komórkowym;
medycyna – w medycynie mikroskopy optyczne są używane do diagnostyki, badania tkanek, analizy krwi i wielu innych celów;
nauki materiałowe – pomagają w badaniach materiałów na mikroskalę, co jest istotne w projektowaniu nowych materiałów i analizie struktury materiałów;
przemysł – mikroskopy optyczne są stosowane w kontroli jakości, np. w elektronice, gdzie pozwalają na badanie mikrostruktur układów scalonych.
Mikroskopy optyczne są niezastąpionym narzędziem w diagnostyce optycznej, umożliwiającym dokładne badanie i obserwację na bardzo małej skali, co pozwala na zidentyfikowanie nawet najdrobniejszych szczegółów. Ponadto, znajdują szerokie zastosowanie w różnych dziedzinach nauki oraz przemysłu.
Mikroskopy z zaawansowanymi funkcjami stanowią narzędzia badawcze, które umożliwiają obserwację próbek z niezwykłą precyzją i dokładnością. Poniżej znajduje się prezentacja mikroskopów z zaawansowanymi funkcjami.
Mikroskopia konfokalna
Mikroskopy konfokalne pozwalają na uzyskanie trójwymiarowych obrazów próbek. Wykorzystują specjalną technikę skupiania światła na jednym punkcie próbki i rejestrują tylko promieniowanie pochodzące z tego punktu. Pozwala to na eliminację zakłóceń z innych obszarów próbki, co umożliwia uzyskanie obrazów o wyjątkowej ostrości i kontrastowości.
Mikroskopia elektronowa
Mikroskopia elektronowa wykorzystuje wiązki elektronów zamiast światła, co umożliwia uzyskanie obrazów o znacznie wyższej rozdzielczości niż w przypadku mikroskopów optycznych. Istnieją różne rodzaje mikroskopów elektronowych; należą do nich skaningowy mikroskop elektronowy (SEM) i transmisyjny mikroskop elektronowy (TEM).
Mikroskopia AFM (Atomic Force Microscopy)
Mikroskopia AFM pozwala na badanie powierzchni próbek na poziomie atomowym. Wykorzystuje ona cienkie ostrze, które skanuje powierzchnię próbki, a zmiany w oddziaływaniach między ostrzem a próbką są rejestrowane i przekształcane w obraz.
Mikroskopia fluorescencyjna
Mikroskopia fluorescencyjna jest używana do badania próbek oznaczonych fluorescencyjnymi barwnikami lub znacznikami. Pozwala to na obserwację określonych struktur lub cząstek w próbce, co jest przydatne w badaniach biologicznych i medycznych.
Mikroskopia dwufotonowa
Mikroskopia dwufotonowa: technika obrazowania fluorescencyjnego, która szczególnie dobrze nadaje się do obrazowania rozproszonej żywej tkanki o grubości do około jednego milimetra. W przeciwieństwie do tradycyjnej mikroskopii fluorescencyjnej, gdzie długość fali wzbudzenia jest krótsza niż długość fali emisji, wzbudzenie dwufotonowe wymaga jednoczesnego wzbudzenia dwoma fotonami o długości fali dłuższej niż emitowane światło.
Mikroskopia super‑rozdzielcza
Mikroskopia super‑rozdzielcza umożliwia uzyskanie obrazów o rozdzielczości znacznie przekraczającej granice mikroskopii optycznej. Do jej techniki należy np. mikroskopia STED (Stimulated Emission Depletion) i mikroskopia PALM (Photoactivated Localization Microscopy).
Interferometry
Interferometria to zaawansowana technika pomiarowa wykorzystująca interferencję fal świetlnych do dokładnych pomiarów długości, grubości, kształtu i innych parametrów związanych z falami świetlnymi. W tej sekcji omówimy budowę, działanie, procedurę obsługi oraz szerokie zastosowania interferometrów.
Interferometr to urządzenie składające się z kilku kluczowych elementów:
źródło światła – interferometry wykorzystują źródło monochromatyczne światła, co oznacza, że emituje światło o jednej konkretnej długości fali.
ramię odniesienia – kieruje część światła na badaną próbkę, a część na odniesienie;
ramię pomiarowe – przekierowuje światło odbite od próbki na detektor interferometru;
detektor interferometru – mierzy zmiany interferencji fal świetlnych.
Zasada działania interferometru opiera się na interferencji fal świetlnych, która jest mierzona przy użyciu detektora. Zmiany w fazie interferujących fal są używane do dokładnych pomiarów.
Interferometria jest szeroko wykorzystywana w różnych dziedzinach nauki i przemysłu:
Zastosowanie interferometrii w różnych dziedzinach:
metrologia – interferometry są stosowane do dokładnych pomiarów długości, grubości i kształtu, co jest istotne w naukach przyrodniczych i przemyśle;
przemysł optyczny – w przemyśle optycznym interferometry służą do kontroli jakości soczewek, zwierciadeł i innych elementów optycznych;
badania powierzchni – interferometria pozwala na badanie mikro- i nanoskalowych struktur powierzchniowych;
astronomia – interferometry astronomiczne pozwalają na badanie odległych obiektów kosmicznych z wysoką rozdzielczością;
nauki materiałowe – w badaniach materiałów interferometry pomagają w analizie właściwości optycznych i mechanicznych.
Interferometry stanowią niezastąpione narzędzie do wykonywania precyzyjnych pomiarów i badania struktur na poziomie mikroskopowym i nanoskalowym.
Korzystanie z interferometrów jest związane z kilkoma praktycznymi aspektami, które są kluczowe dla uzyskania dokładnych pomiarów. Oto niektóre z tych aspektów:
Kluczowe aspekty dla uzyskania odpowiednich pomiarów:
Stabilność optyczna. Interferometry wymagają stabilności optycznej, ponieważ nawet niewielkie zmiany w długości fali źródła światła lub jego intensywności mogą wpłynąć na wyniki pomiarów. Odpowiednia kalibracja i kontrola źródła światła są niezbędne.
Izolacja wibracji. Interferometry są bardzo wrażliwe na drgania i wibracje, dlatego ważne jest, aby interferometr był umieszczony na stabilnej platformie i wyposażony w systemy izolacji wibracji, takie jak stoły antywibracyjne.
Czas pomiaru. W przypadku interferometrów związanych z interferencją światła dokładność pomiarów zależy od czasu, przez który jest zbierane światło. Dłuższy czas pomiaru może poprawić dokładność, ale może być ograniczony przez stabilność układu i ruchy próbki.
Jakość układu optycznego. Wysoka jakość układu optycznego, w tym lustra, układy skupiające i elementy optyczne, jest kluczowa dla dokładności pomiarów. Żadne zniekształcenia optyczne nie powinny wprowadzać błędów w pomiarach.
Kalibracja i kontrola. Regularna kalibracja i kontrola interferometru są niezbędne do utrzymania jego dokładności. Standardy długości i inne wzorce są używane do sprawdzania dokładności pomiarów.
Oprogramowanie analizy danych. Interferometry generują duże ilości danych, które muszą być odpowiednio analizowane. Oprogramowanie do analizy danych interferometrycznych jest często używane do obliczania wyników pomiarów.
Zastosowanie interferometrii. Zrozumienie zastosowania interferometrii w konkretnej dziedzinie nauki lub techniki jest kluczowe. Interferometry są wykorzystywane w badaniach nanotechnologii, produkcji optycznej, metrologii długości, astronomii i wielu innych dziedzinach.
Bezpieczeństwo. Ze względu na zastosowanie lasera w niektórych typach interferometrów należy przestrzegać odpowiednich środków ostrożności i procedur bezpieczeństwa, aby uniknąć potencjalnych obrażeń oczu i skóry.
Spektrometry
Spektrometria to technika pomiarowa, która umożliwia analizę widma światła lub innych fal elektromagnetycznych. W tej sekcji omówimy budowę, zasadę działania, procedurę obsługi oraz szerokie zastosowania spektrometrów.
Spektrometr składa się z kilku istotnych elementów:
źródło promieniowania – to element, który emituje promieniowanie elektromagnetyczne, które będzie analizowane. Może to być światło widzialne, promieniowanie podczerwone, ultrafioletowe i inne;
monochromator – to urządzenie, które rozdziela promieniowanie na poszczególne długości fali; działa na zasadzie rozpraszania światła;
detektor – jest to czułe urządzenie, które mierzy intensywność promieniowania w zależności od długości fali;
próbka – to materiał lub substancja, która jest analizowana w celu uzyskania informacji o jej składzie lub właściwościach.
Zasada działania spektrometru polega na rozszczepieniu światła na jego składowe długości fali, a następnie na pomiarze intensywności tych fal. Spektrometry są używane do analizy różnych rodzajów promieniowania elektromagnetycznego, takich jak światło widzialne, podczerwone, ultrafioletowe, promieniowanie rentgenowskie czy mikrofalowe. Istnieje wiele różnych typów spektrometrów, z których każdy jest zaprojektowany do analizy konkretnego rodzaju promieniowania lub do badania określonych właściwości substancji.
Obsługa spektrometru wymaga precyzji i staranności:
kalibracja – przed rozpoczęciem analizy spektrometr powinien być odpowiednio skalibrowany, aby zapewnić dokładność pomiarów;
przygotowanie próbki – próbka poddawana analizie musi być przygotowana zgodnie z procedurą, która jest odpowiednia dla danego typu spektrometru;
ustawienia spektrometru – wybór odpowiednich ustawień, takich jak zakres długości fali i czas ekspozycji, jest kluczowy dla dokładności pomiarów;
analiza i interpretacja wyników – otrzymane widmo musi być dokładnie zinterpretowane w kontekście badania danej substancji lub materiału.
Spektrometria ma szerokie zastosowanie w wielu dziedzinach:
chemia analityczna – w chemii spektrometria służy do identyfikacji i ilościowego pomiaru substancji chemicznych w próbkach;
medycyna – w medycynie spektrometria jest używana do diagnozowania chorób, analizy składu krwi i moczu, a także monitorowania leczenia;
astronomia – spektrometria astronomiczna pozwala na analizę widma gwiazd, planet i innych obiektów kosmicznych w celu zrozumienia ich składu chemicznego i fizycznych właściwości;
przemysł – spektrometry są stosowane w kontroli jakości i badaniach materiałów w przemyśle, w tym w produkcji materiałów budowlanych i elektronicznych.
Spektrometria jest niezwykle wszechstronną i potężną techniką, która umożliwia dokładne badania i analizy w wielu dziedzinach nauki i przemysłu. Jej zastosowania są szerokie i obejmują identyfikację substancji, badania strukturalne, kontrolę jakości oraz badania w zakresie nauk przyrodniczych i technicznych.
Różne typy spektrometrów są kluczowymi narzędziami w dziedzinie analizy widmowej i spektroskopii, pozwalając na pomiar i analizę charakterystycznych wzorców emisji lub absorpcji substancji. Oto omówienie kilku podstawowych typów spektrometrów.
Spektrometr UV‑Vis
Spektrometr UV‑Vis: Ten rodzaj spektrometru mierzy absorpcję lub emisję promieniowania UV (ultraviolet) i widzialnego (visible). Jest często używany do analizy substancji organicznych, badania rozpuszczalności substancji lub określenia stężenia substancji w roztworach.
Spektrometr podczerwieni (IR)
Spektrometr podczerwieni (IR): Spektrometry IR mierzą absorpcję promieniowania podczerwonego przez substancje. Pomaga to w identyfikacji i analizie różnych typów wiązań chemicznych, co jest niezwykle przydatne w chemii organicznej i analitycznej.
Spektrometr masowy
Spektrometr masowy: Ten rodzaj spektrometru mierzy stosunek masy do ładunku cząstek, co umożliwia identyfikację i analizę cząstek oraz molekuł w próbce. Jest szeroko wykorzystywany w chemii organicznej, biochemii i analizie środowiskowej.
Spektrometr jądrowego rezonansu magnetycznego (NMR)
Spektrometr jądrowego rezonansu magnetycznego (NMR): Spektrometr NMR analizuje interakcje jądrowego spinu atomów w próbce w obecności silnego pola magnetycznego. Jest stosowany w chemii organicznej i biochemii do analizy struktury molekularnej.
Spektrometr mas (MS)
Spektrometr mas (MS): Jest to zaawansowane urządzenie pozwalające na analizę masy cząstek i identyfikację substancji na podstawie ich charakterystycznego wzorca mas. Jest szeroko stosowany w badaniach biologicznych i chemii analitycznej.
Spektrometr fluorescencyjny
Spektrometr fluorescencyjny: Ten rodzaj spektrometru mierzy intensywność światła fluorescencyjnego emitowanego przez substancje po naświetleniu promieniowaniem o określonej długości fali. Jest wykorzystywany do analizy związków organicznych, diagnostyki medycznej i innych zastosowań.
Spektrometr rentgenowski (XPS)
Spektrometr rentgenowski (XPS): Spektrometry rentgenowskie analizują emisję promieniowania rentgenowskiego z powierzchni próbki po naświetleniu jej promieniowaniem rentgenowskim. Służy do analizy składu chemicznego powierzchni materiałów.
Spektrometr atomowy
Spektrometr atomowy: Ten rodzaj spektrometru jest używany do analizy emisji światła lub energii atomów, a także ich widm absorpcji. Jest stosowany w analizie pierwiastków i śladów substancji w próbkach.
Powrót do spisu treściPowrót do spisu treści
Metody pomiarowe wspólne dla układów optycznych
W dziedzinie optyki istnieje wiele kluczowych metod pomiarowych, które stanowią fundament diagnozowania i analizowania układów optycznych. Te metody są podstawą dla zrozumienia zachowania światła oraz parametrów optycznych w różnych materiałach i układach. W tym rozdziale omówimy szczegółowo trzy z tych uniwersalnych metod pomiarowych, które mają fundamentalne znaczenie dla analizy i diagnostyki układów optycznych.
Pomiar długości fali światła
Pomiar długości fali światła polega na określeniu odległości między dwoma punktami na powierzchni fali świetlnej. Jest to kluczowy pomiar w optyce, spektroskopii i wielu innych dziedzinach. Pomiar ten może być dokonywany za pomocą różnych technik, ale jedną z najczęściej stosowanych jest interferometria.
W interferometrii, światło jest kierowane na układ optyczny, który może być interferometrem Michelsona lub innym urządzeniem. Jedna część światła jest odbijana od zwierciadła stałego, a druga jest odbijana od zwierciadła ruchomego. Światło jest potem rekombinowane, co powoduje interferencję.
Przesunięcie zwierciadła ruchomego jest kontrolowane i mierzone. Przez zmianę odległości między zwierciadłami, można uzyskać zmianę fazową interferujących fal. Długość fali jest bezpośrednio związana z tym przesunięciem fazowym i można ją obliczyć na podstawie zmiany odległości między zwierciadłami.
Interferometria pozwala na bardzo precyzyjne pomiary długości fal świetlnych, co jest istotne w wielu dziedzinach nauki i technologii. Technika ta jest używana w badaniach astronomicznych, produkcji optyki precyzyjnej i wielu innych zastosowaniach, gdzie dokładność pomiaru długości fali ma kluczowe znaczenie.
Pomiar kąta padania i załamania światła
Pomiar kąta padania i załamania światła polega na określeniu kątów, pod jakimi światło przechodzi przez granicę między dwiema ośrodkami o różnych współczynnikach załamania, takimi jak powietrze i szkło. Ten pomiar jest kluczowy w optyce i naukach optycznych.
Jedną z popularnych metod pomiaru jest wykorzystanie prawa Snella. Światło przechodzące z jednego ośrodka do drugiego jest załamane pod pewnym kątem w stosunku do normalnej do powierzchni granicznej między ośrodkami. Wartość kąta załamania zależy od współczynnika załamania obu ośrodków i kąta padania.
Pomiar kąta padania i załamania światła może być przeprowadzony za pomocą specjalnych układów optycznych, takich jak pryzmaty lub płytki pryzmatyczne. W przypadku pryzmatów, kąt padania mierzony jest jako kąt między promieniem padającym a normalną do powierzchni pryzmatu.
Precyzyjne pomiary tych kątów są istotne w projektowaniu soczewek, pryzmatów i innych elementów optycznych oraz w badaniach optyki liniowej i fizyki światła. Zrozumienie i kontrola kątów padania i załamania światła są kluczowe dla projektowania układów optycznych o pożądanych właściwościach optycznych.
Analiza spolaryzowanego światła
Analiza spolaryzowanego światła to proces badania i charakteryzacji światła, które jest spolaryzowane, co oznacza, że drgania fal świetlnych zachodzą w określonym kierunku.
Jedną z podstawowych technik jest analiza spolaryzowanego światła za pomocą polaryzatorów. Polaryzator to element optyczny, który przepuszcza fale świetlne o określonym kierunku drgań, a inne tłumi. Po przepuszczeniu przez polaryzator, spolaryzowane światło jest analizowane przy użyciu analizatora, który może być ustawiony pod różnymi kątami w stosunku do polaryzatora.
Inną techniką jest wykorzystanie efektu Brewstera, w którym spolaryzowane światło jest odbijane od powierzchni pod kątem, przy którym drgania są prostopadłe do płaszczyzny odbicia.
Analiza spolaryzowanego światła pozwala na badanie właściwości światła, takich jak jego kierunek drgań, stopień spolaryzowania i orientacja. Jest kluczowa w projektowaniu urządzeń optycznych, badaniach minerałów, kontroli jakości w przemyśle, diagnostyce medycznej i wielu innych dziedzinach nauki i technologii.
Powrót do spisu treściPowrót do spisu treści
Metody wykonywania pomiarów układów optycznych soczewkowych
W celu pełnego zrozumienia i charakteryzacji układów optycznych soczewkowych, istnieje szereg zaawansowanych metod pomiarowych, które pozwalają na dokładne określenie ich właściwości i funkcjonalności. W tym rozdziale skoncentrujemy się na trzech kluczowych metodach, które są nieodzowne w analizie i diagnostyce soczewek optycznych.
Pomiar ogniskowej soczewki
Pomiar ogniskowej soczewki to fundamentalna metoda, która pozwala określić, jak soczewka skupia światło. W praktyce, soczewka może działać jako skupiająca lub rozpraszająca. Pomiar ogniskowej jest kluczowy w projektowaniu układów optycznych, takich jak aparaty fotograficzne, lunety i mikroskopy, gdzie precyzyjne określenie ogniskowej jest niezbędne dla uzyskania wyraźnych obrazów.
istnieje wiele różnych metod pomiaru ogniskowej soczewki. Wśród nich warto wymienić metodę punktów nodalnych, wzór soczewkowy, metodę Bessela, sferometrię oraz metodę okularu mikrometrycznego i kolimatora.
Najłatwiejszym i najszybszym sposobem na przybliżoną ocenę ogniskowej soczewki jest umieszczenie jej pod światłem sufitowym. Pod soczewką znajduje się wówczas ekran projekcyjny (np. podłoga lub powierzchnia stołu). Element optyczny jest przesuwany w pionie w górę i w dół, aż na ekranie projekcyjnym pojawi się ostry obraz światła sufitowego. Odległość między soczewką a powierzchnią projekcyjną daje przybliżone pojęcie o ogniskowej. Oczywiście, ta technika nie zapewnia precyzji, ale może być używana do przybliżonego sprawdzenia wyników uzyskanych innymi metodami.

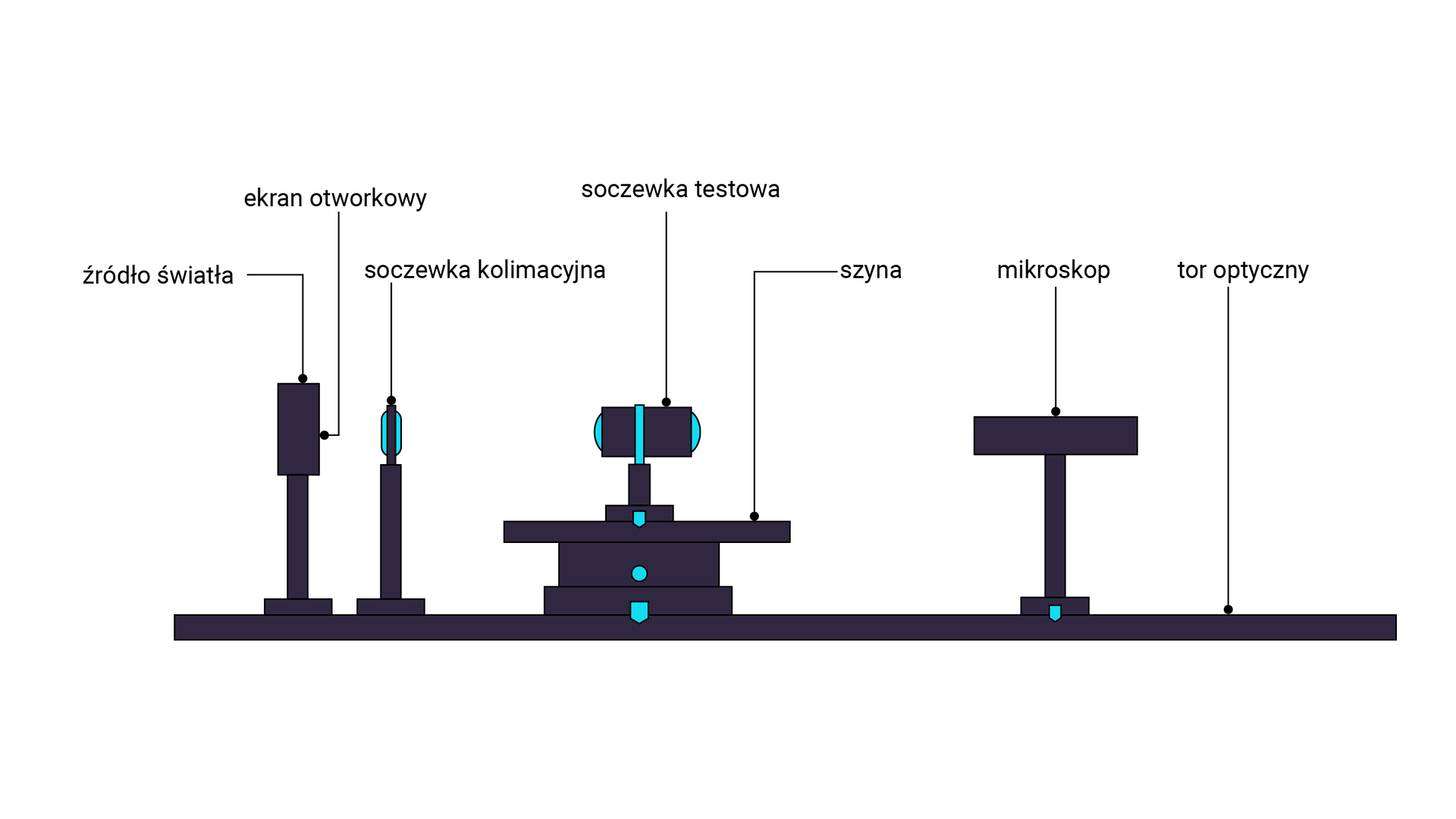

Oto przykład konfiguracji:

Ogniskowa obiektywu wynika z dwóch konfiguracji:
Tylny wierzchołek soczewki znajduje się na osi obrotu, a mikroskop jest tak ustawiony, że skupia się na jej tylnym wierzchołku.
Punkt nodalny soczewki znajduje się na osi obrotu, a mikroskop jest tak ustawiony, że skupia się na tylnym punkcie ogniskowym. Soczewka znajduje się we właściwej pozycji, jeśli obraz się nie przesuwa gdy soczewka jest obrócona.
Dla obu konfiguracji zaznaczona jest pozycja mikroskopu. Ogniskowa obiektywu wynika z różnicy położenia mikroskopu.
Niepewność pomiaru
Niepewność tego pomiaru wynika głównie z niedokładności lub niestabilności w ustawianiu odpowiednich pozycji obiektu, mikroskopu oraz soczewki w trakcie pomiarów. Ponadto, głębokość ostrości zależy od przesłony obiektywu mikroskopu; obiektyw o krótkiej ogniskowej ma mniejszą głębokość ostrości, a precyzja odczytu pozycji jest większa w przypadku obiektywu o dłuższej ogniskowej. W celu zminimalizowania błędów pozycjonowania, obserwator powinien przeprowadzić pomiary wielokrotnie, co pozwoli ocenić dokładność pomiaru.
Analiza aberracji sferycznych i chromatycznych
Aberracje sferyczne i chromatyczne to zniekształcenia obrazu, które mogą powstać w wyniku niewłaściwej konstrukcji soczewki lub zastosowania różnych długości fal świetlnych. Pomiar i analiza aberracji sferycznych dotyczy zniekształceń sferycznych obrazu, które prowadzą do utraty ostrości na brzegach obrazu. Z kolei aberracje chromatyczne wynikają z faktu, że różne długości fal świetlnych są załamywane w różny sposób. Te zniekształcenia można analizować za pomocą zaawansowanych technik interferometrycznych i spektroskopowych.
Analiza aberracji sferycznych i chromatycznych to proces oceny i charakteryzacji odchylenia soczewki lub układu optycznego od idealnej, sferycznej i bezbarwnej korekty. Stanowi kluczowy aspekt w projektowaniu i ocenie jakości układów optycznych, takich jak aparaty fotograficzne, teleskopy czy mikroskopy.




Analiza aberracji sferycznych i chromatycznych:
Przygotowanie Próbki: Na początku procesu przygotowuje się próbkę, która jest analizowana, na przykład soczewkę lub układ optyczny, których aberracje chcemy zbadać.
Ustalenie Warunków Pomiarowych: Określa się warunki pomiaru, takie jak długość fali świetlnej, przy której będzie prowadzona analiza, oraz odległość od obserwatora do próbki.

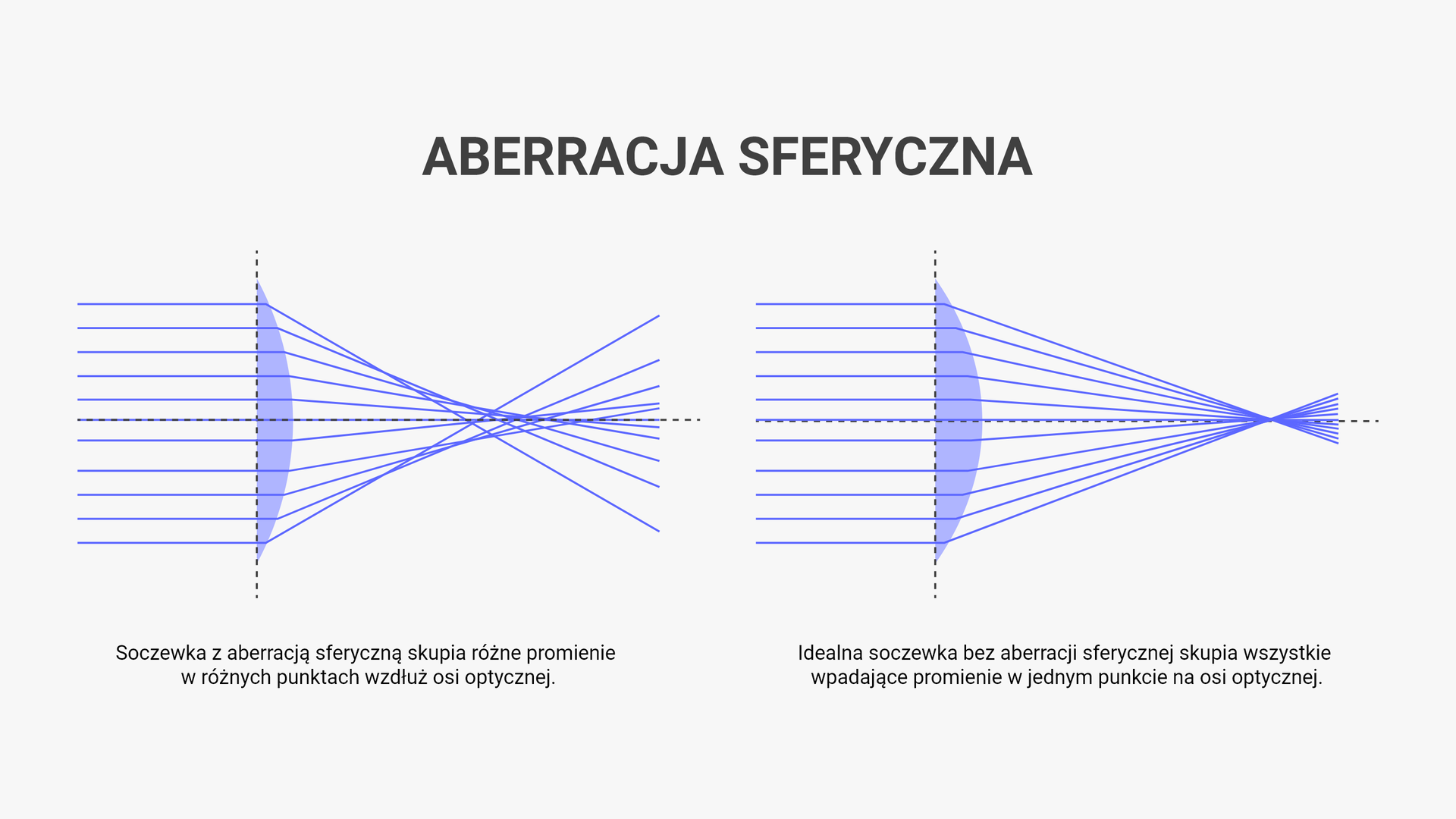

Pomiar Aberracji Sferycznych: Aberracje sferyczne to odchylenia od idealnej sferycznej soczewki, które prowadzą do zniekształcenia obrazu. Pomiar ich polega na obserwacji, jak próbka (np. soczewka) wpływa na skupienie promieni świetlnych. Testy, takie jak testy Ronchiego lub testy Foucaulta, mogą być wykorzystywane do wizualizacji i oceny tych aberracji.

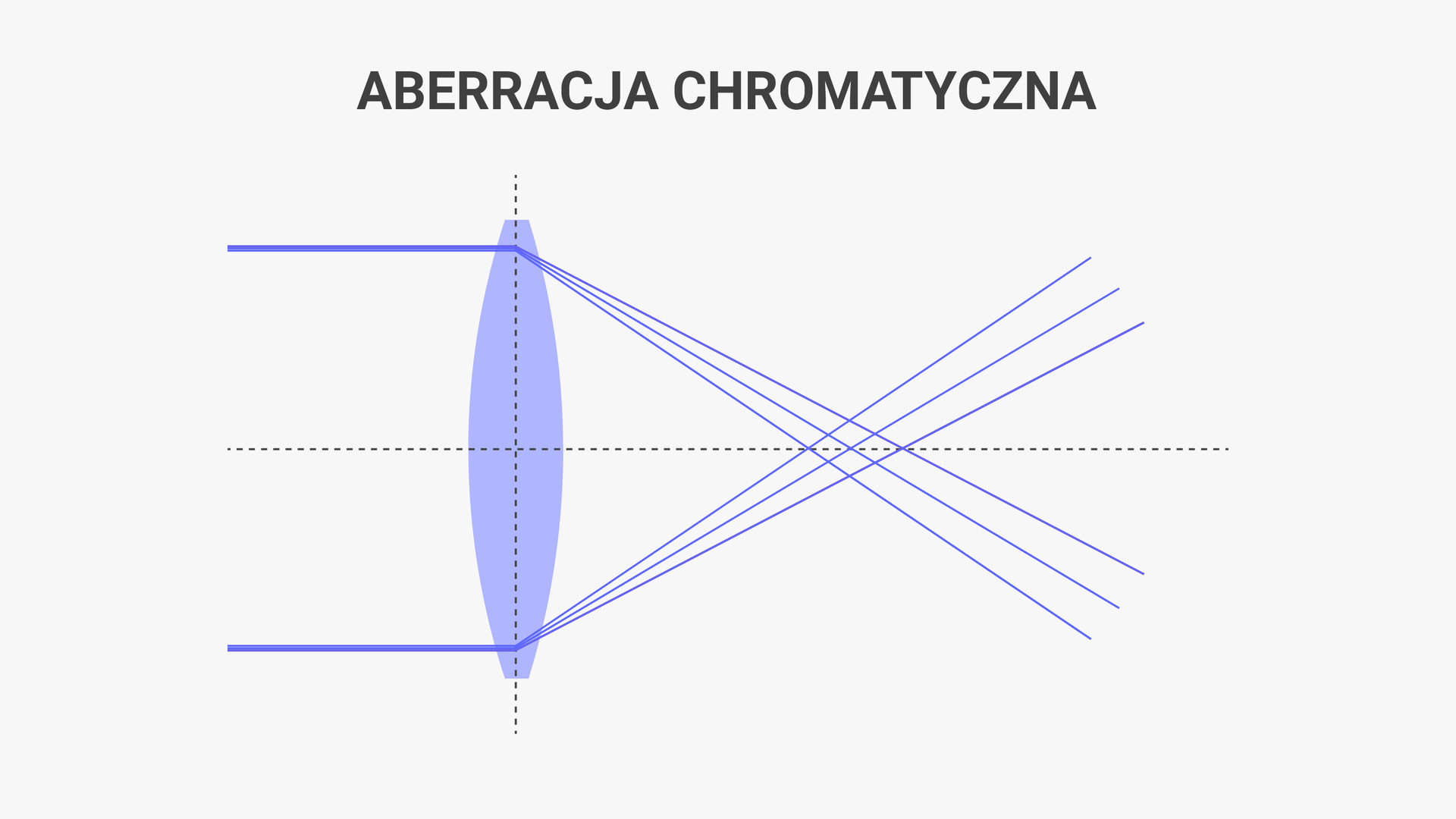

Pomiar Aberracji Chromatycznych: Aberracje chromatyczne związane są z rozpraszaniem światła o różnych długościach fal. Pomiar ich polega na obserwacji, jak różne długości fal świetlnych (kolory) są rozpraszane przez próbkę. Do pomiaru aberracji chromatycznych często wykorzystuje się interferometrię.
Analiza Danych: Dane zebrane podczas pomiarów są analizowane, aby określić rodzaj i stopień aberracji. Programy komputerowe często są używane do dokładnej analizy wyników pomiarów.
Ocena Jakości Układu Optycznego: Wyniki analizy aberracji sferycznych i chromatycznych są wykorzystywane do oceny jakości układu optycznego. Jeśli aberracje są znaczące, mogą prowadzić do obniżenia jakości obrazu w układach optycznych.
Korekty: Na podstawie wyników pomiarów można podjąć działania korygujące, takie jak dostosowanie kształtu soczewki lub stosowanie soczewek achromatycznych, aby zminimalizować aberracje.
Charakteryzacja układu soczewkowego
Charakteryzacja układu soczewkowego obejmuje kompleksowe określenie różnych parametrów i właściwości soczewek w układzie.
Charakteryzacja układu soczewkowego to kompleksowy proces, którego celem jest szczegółowa analiza i opis właściwości optycznych soczewek lub układów soczewkowych, które są kluczowe w kształtowaniu zachowania światła. Procedura ta obejmuje szereg istotnych aspektów, począwszy od pomiaru krzywizny soczewki, która jest kluczowa dla jej zdolności do skupiania promieni świetlnych. Wartością mierzalną jest także ogniskowa soczewki, czyli odległość między jej środkiem optycznym a punktem, w którym skupia ona promienie równoległe.
Charakteryzacja układu soczewkowego obejmuje również analizę aberracji, czyli odchyleń od idealnych właściwości optycznych soczewki, które mogą wpłynąć na jakość obrazu. Istotnym elementem jest pomiar transmisji światła przez soczewkę, który ma znaczenie w kontekście ilości światła, które przechodzi przez soczewkę, a ile jest absorbowane lub rozpraszane. W przypadku niektórych soczewek, takich jak soczewki achromatyczne, charakteryzacja obejmuje także badanie wpływu na długości fal światła, co jest kluczowe dla eliminacji aberracji chromatycznych.
Bada się także pole widzenia, jasność obrazu czy stopień zniekształcenia. Wymaga to zastosowania różnych technik pomiarowych, takich jak analiza mikroskopowa, interferometria oraz testy wydajności obrazu. Charakteryzacja ta pozwala na dokładne określenie jakości i funkcjonalności układu soczewkowego.
Ten proces charakteryzacji jest nieodzowny w projektowaniu układów optycznych, zapewniając ich właściwą funkcjonalność, jakość obrazu i skuteczność w różnych dziedzinach, od fotografii po medycynę i badania naukowe. Zaawansowane techniki pomiarowe, takie jak interferometria, spektroskopia czy analiza aberracji, są wykorzystywane do dokładnej charakteryzacji soczewek i układów soczewkowych, a uzyskane wyniki mają kluczowe znaczenie dla zapewnienia jakości i precyzji w różnych zastosowaniach optycznych.
Powrót do spisu treściPowrót do spisu treści
Pomiar parametrów układów optycznych interferencyjnych
Interferometria to potężna technika pozwalająca na dokładne analizowanie parametrów układów optycznych za pomocą interferencji światła. W tym rozdziale skupimy się na trzech kluczowych aspektach pomiarowych związanych z układami interferencyjnymi.
Pomiar grubości warstwy cienkiej metodą interferometrii
Pomiar grubości warstwy cienkiej metodą interferometrii to proces wykorzystujący zjawisko interferencji fal świetlnych, aby dokładnie określić grubość cienkiej warstwy umieszczonej na powierzchni materiału. Interferometria jest zaawansowaną techniką optyczną często stosowaną w badaniach materiałów, produkcji półprzewodników, nanotechnologii i optyce precyzyjnej.
Proces ten polega na wykorzystaniu źródła światła, które pada na badaną warstwę cienką. Część światła jest odbijana od górnej i dolnej powierzchni warstwy, co powoduje powstanie dwóch fal odbitych. Te fale interferują ze sobą, tworząc wzory interferencyjne, które można zaobserwować na detektorze.
Wyniki pomiaru interferometrii pozwalają na precyzyjne określenie grubości warstwy cienkiej na podstawie charakterystycznych prążków interferencyjnych. Interferometr skanujący, który jest często używany do tego celu, umożliwia pomiar grubości warstwy w różnych miejscach, co pozwala na ocenę jej jednorodności.
Kluczowym elementem w pomiarze grubości warstwy cienkiej jest kontrola długości fali światła używanego w eksperymencie, co pozwala dostosować interferometrię do specyficznych warunków i materiałów. Dodatkowo, pomiar ten może być wykorzystywany do monitorowania zmian grubości warstwy w czasie rzeczywistym, co ma znaczenie w procesach produkcyjnych.
Interferometria jest potężnym narzędziem w badaniach materiałów i produkcji układów mikroelektronicznych, ponieważ umożliwia dokładne kontrolowanie grubości cienkich warstw, co jest niezbędne w wielu zaawansowanych aplikacjach technologicznych.
Analiza współczynnika odbicia w układach interferencyjnych
Analiza współczynnika odbicia w układach interferencyjnych to proces oceny, jak światło jest odbijane od powierzchni i warstw cienkich w układzie optycznym, wykorzystujący zjawiska interferencji fal świetlnych. Jest to kluczowa technika w badaniach materiałów, projektowaniu powłok optycznych i produkcji urządzeń optycznych, takich jak lustra, soczewki czy filtry.
Proces rozpoczyna się od źródła światła, które pada na badaną powierzchnię lub układ warstw cienkich. Część światła jest odbijana od tych powierzchni, a inne penetrują przez nie, tworząc dwie fale: odbitą i przenikającą.
W wyniku interferencji tych fal na detektorze pojawiają się charakterystyczne wzory interferencyjne, zależne od różnicy dróg optycznych pomiędzy falami. Te wzory są wykorzystywane do obliczenia współczynnika odbicia, który opisuje stosunek światła odbitego do światła wpadającego.
Analiza współczynnika odbicia pozwala na dokładne określenie, jak efektywnie dane powierzchnie i warstwy cienkie odbijają lub transmitują światło w zależności od długości fali świetlnej. Jest to szczególnie ważne w projektowaniu i produkcji układów optycznych, gdzie kontrola odbicia jest kluczowa dla jakości obrazu i skuteczności działania urządzeń optycznych.
Dodatkowo, analiza współczynnika odbicia może być używana do badania zmian grubości i właściwości warstw cienkich w czasie rzeczywistym, co ma znaczenie w procesach produkcyjnych i monitorowaniu jakości materiałów optycznych.
Charakteryzacja interferometrów
Charakteryzacja interferometrów to proces analizy i oceny właściwości tych zaawansowanych przyrządów optycznych, które wykorzystują interferencję fal świetlnych do pomiaru odległości, kształtów, grubości warstw i innych parametrów optycznych. Jest to istotny krok w inżynierii optycznej, produkcji układów precyzyjnych i badaniach naukowych.
Proces charakteryzacji interferometrów obejmuje wiele aspektów. Na początek, określa się dokładność pomiaru interferometru, która jest kluczowa dla jego zastosowań. Wykorzystuje się źródła światła o znanej długości fali, aby skalibrować interferometr.
Następnie, analizuje się zdolność rozdzielczą interferometru, co opisuje jego zdolność do rozróżniania małych zmian odległości lub kształtów. Dokładność i precyzja pomiarów są również poddawane testom, aby ocenić, jak dobrze interferometr wykazuje się w różnych warunkach.
Charakteryzacja interferometrów obejmuje także badanie zakresu pomiarowego, czyli zakresu odległości lub grubości, który może być skutecznie pomierzony. Ważne jest również badanie wpływu czynników zewnętrznych, takich jak drgania, temperatura czy wilgotność, na działanie interferometru.
Przeprowadza się testy obrazu interferometru, które pozwalają ocenić, jakie obrazy są generowane w wyniku interferencji fal świetlnych. Ocenia się, czy obrazy są dokładne i niezniekształcone.
Charakteryzacja interferometrów to również określenie ich stabilności i powtarzalności pomiarów. Testy te pozwalają ocenić, czy interferometr zachowuje swoje właściwości w czasie i czy wyniki pomiarów są powtarzalne.
Wreszcie, charakteryzacja obejmuje ocenę dokładności kalibracji interferometru, czyli porównanie wyników pomiarów z wartościami referencyjnymi.
Powrót do spisu treściPowrót do spisu treści
Pomiar parametrów układów optycznych mikroskopowych
Układy optyczne mikroskopów odgrywają kluczową rolę w badaniach mikrostruktury i analizie obiektów na małą skalę. W tym rozdziale skupimy się na trzech ważnych aspektach pomiarowych związanych z mikroskopami optycznymi.
Wykorzystanie mikroskopii interferencyjnej w badaniach mikrostruktury
Wykorzystanie mikroskopii interferencyjnej w badaniach mikrostruktury to zaawansowana technika obrazowania, która umożliwia analizę mikroskopowych detali struktury materiałów i organizmów. Ta metoda opiera się na interferencji fal świetlnych, co pozwala uzyskać szczegółowe informacje o grubości, kształcie, chropowatości i innych właściwościach mikroskali.
Proces rozpoczyna się od źródła światła, które pada na próbkę badaną mikroskopem interferencyjnym. Promienie świetlne są rozszczepiane na dwa lub więcej promieni dochodzących do detektora. W wyniku interferencji tych fal na detektorze tworzą się charakterystyczne wzory interferencyjne.
Wzory interferencyjne są zależne od różnicy dróg optycznych przebytych przez promienie świetlne w próbce, co umożliwia uzyskanie informacji o strukturze próbki. Na przykład, zmiany grubości lub chropowatości na powierzchni próbki wpłyną na te wzory interferencyjne, co pozwala na ich analizę.
Mikroskopia interferencyjna jest niezwykle przydatna w badaniach biologicznych, materiałowych i naukowych, umożliwiając obrazowanie detali na mikroskali z wysoką rozdzielczością i kontrastem. Jest stosowana w badaniach tkanek biologicznych, struktury materiałów, badaniach powierzchni oraz wielu innych dziedzinach, gdzie mikroskala ma kluczowe znaczenie.
Analiza rozdzielczości mikroskopu optycznego
Analiza rozdzielczości mikroskopu optycznego to proces określania zdolności mikroskopu do rozróżniania dwóch blisko położonych obiektów jako osobnych punktów. Rozdzielczość ta jest kluczowym parametrem w mikroskopii optycznej, ponieważ określa, jakie szczegóły strukturalne mogą być zobaczone i rozpoznane w próbce.
Proces ten rozpoczyna się od umieszczenia próbki pod mikroskopem optycznym i ostrożnego dostrojenia mikroskopu, aby uzyskać jak najlepsze warunki obrazowania. Następnie, używa się źródła światła o odpowiedniej długości fali, które jest skupiane na próbce przez układ soczewek obiektywu.
Obraz próbki jest obserwowany przez okular mikroskopu lub przez kamerę, w zależności od rodzaju mikroskopu. Kluczowym elementem jest to, że szczegóły próbki są oświetlane promieniami świetlnymi o różnych kierunkach. Promienie te odbijają się od różnych punktów na próbce i przechodzą przez obiektyw mikroskopu.
Interferencja tych promieni świetlnych w obiektywie powoduje powstanie charakterystycznych wzorów interferencyjnych. Rozdzielczość mikroskopu jest związana z zdolnością obiektywu do odróżniania tych wzorów interferencyjnych od siebie. Im wyższa rozdzielczość, tym mniejsze szczegóły mogą być rozróżniane.
Rozdzielczość mikroskopu zależy od kilku czynników, takich jak długość fali świetlnej używanej do obrazowania oraz numeryczna apertura obiektywu. Zwiększenie rozdzielczości można osiągnąć poprzez używanie światła o krótszej długości fali lub stosowanie specjalnych technik, takich jak mikroskopia konfokalna czy mikroskopia stymulowanej emisji świetlnej (STED).
Analiza rozdzielczości mikroskopu jest kluczowym etapem w badaniach naukowych, diagnostyce medycznej i wielu innych dziedzinach, gdzie dokładność obrazowania ma znaczenie. Pozwala ona określić, jakie detale mogą być zobrazowane w próbce i jest istotna w projektowaniu eksperymentów mikroskopowych oraz ocenie jakości mikroskopów optycznych.
Pomiar głębi ostrości mikroskopu
Pomiar głębi ostrości mikroskopu to proces określania zakresu odległości w próbce, w którym obiekty są wyraźne i ostre jednocześnie. Jest to kluczowa cecha w mikroskopii, ponieważ pozwala na analizę trójwymiarowej struktury próbki i precyzyjne określenie, ile warstw struktury jest równocześnie widocznych.
Proces ten rozpoczyna się od dostrojenia mikroskopu, aby uzyskać najwyższą ostrość na danym obszarze próbki. Następnie, mikroskop jest stopniowo przesuwany w kierunku odległym od ostrego obszaru, a obserwator śledzi, kiedy obiekty w próbce tracą ostrość.
Głębia ostrości jest określana jako zakres odległości, w którym obiekty w próbce pozostają ostre. Jest to krytyczny parametr w mikroskopii, ponieważ może być ograniczony przez długość fali światła używanego do obrazowania oraz przez numeryczną aperturę obiektywu mikroskopu.
Pomocne jest wykorzystanie technik komputerowego przetwarzania obrazu do dokładnego pomiaru głębi ostrości, co pozwala na uzyskanie ilościowej oceny zakresu ostrości w próbce.
W praktyce, pomiar głębi ostrości jest nieodzowny w mikroskopii, szczególnie w dziedzinach takich jak biologia, materiałoznawstwo czy medycyna. Pozwala on na uzyskanie trójwymiarowych obrazów struktury próbki i jest używany w wielu technikach mikroskopowych, takich jak mikroskopia konfokalna czy mikroskopia dalmierzowa. Jest to kluczowe narzędzie w badaniach naukowych, diagnostyce medycznej i wielu innych dziedzinach, gdzie szczegółowa analiza struktury jest wymagana.
Metody wykonywania pomiarów w układach optycznych laserowych
Lasery stanowią istotne narzędzie w wielu dziedzinach, od nauki po przemysł, dzięki swojej zdolności do generowania skupionego i koherentnego światła. W tym rozdziale omówimy trzy kluczowe aspekty pomiarowe związane z układami optycznymi laserów.
Pomiar mocy i energii lasera
Pomiar mocy i energii lasera to proces określania ilości energii świetlnej emitowanej przez źródło lasera oraz mocy tej emisji. Jest to kluczowy etap w badaniach naukowych, diagnostyce medycznej, przemyśle i wielu innych dziedzinach, gdzie lasery są szeroko wykorzystywane.
Proces pomiaru mocy laserowej zazwyczaj rozpoczyna się od kalibracji detektora mocy, który jest używany do pomiarów. Kalibracja jest istotna, ponieważ dokładność pomiaru zależy od dokładnej wiedzy o efektywności detektora.
Źródło lasera jest skierowane na detektor, który mierzy ilość energii padającej na jego powierzchnię. Mierzona energia jest przeliczana na jednostki mocy, takie jak waty (W), stosując wzór, który uwzględnia czas pomiaru.
Pomiar mocy laserowej jest dokładniejszy, gdy źródło lasera jest stabilne i emituje stałą moc. W przypadku laserów impulsowych, mierzona jest energia na jedno lub kilka pojedynczych impulsów, a wynik jest przeliczany na moc na jednostkę czasu.
Istnieją różne typy detektorów, takie jak detektory termiczne, fotodiody czy kamery termowizyjne, które są stosowane w zależności od zakresu długości fali i mocy lasera.
Pomiar mocy i energii lasera jest niezbędny do kontroli i monitorowania działania laserów w różnych zastosowaniach, od cięcia materiałów po medycynę. Precyzyjne pomiaru mocy i energii są istotne dla zachowania bezpieczeństwa użytkowników i zapewnienia poprawnego funkcjonowania laserów w różnych zastosowaniach.
Analiza profilu wiązki lasera
Analiza profilu wiązki lasera to proces charakteryzacji rozkładu intensywności światła w wiązce lasera w zależności od jego położenia na przekroju wiązki. Jest to kluczowa technika w badaniach i projektowaniu układów optycznych oraz w kontroli jakości laserów.
Proces analizy rozpoczyna się od umieszczenia detektora lub kamery na odpowiedniej odległości od źródła lasera. Detektor jest kalibrowany w celu zapewnienia dokładnych pomiarów intensywności światła.
Następnie wiązka lasera jest skierowana na detektor, a dane dotyczące rozkładu intensywności są zbierane w zależności od położenia na przekroju wiązki. To pozwala na stworzenie profilu intensywności, który może przyjmować różne kształty, takie jak gaussowski, płaski czy innego rodzaju.
Analiza profilu wiązki umożliwia określenie, jak równomiernie rozprowadzona jest intensywność światła w wiązce lasera. Kluczowym parametrem jest szerokość wiązki, która opisuje, jak daleko od osi wiązki zmienia się intensywność światła. Istotne jest także określenie położenia osi wiązki.
Wartość tych parametrów ma znaczenie w projektowaniu i zrozumieniu zachowania lasera w różnych zastosowaniach, takich jak cięcie, znakowanie czy pomiar. Precyzyjna analiza profilu wiązki pozwala na zoptymalizowanie układu optycznego i zapewnienie pożądanych efektów w aplikacjach laserowych.
Charakteryzacja stabilności mocy laserowej
Charakteryzacja stabilności mocy laserowej to proces oceny, jak dokładnie źródło lasera utrzymuje stałą moc swojego promieniowania w czasie. Jest to istotny aspekt w zastosowaniach laserowych, gdzie precyzja i niezmienna moc są kluczowe.
Proces ten zazwyczaj rozpoczyna się od ustawienia detektora mocy w odpowiedniej odległości od źródła lasera, a następnie kalibracji detektora w celu zapewnienia dokładnych pomiarów mocy.
Moc lasera jest mierzona w określonych odstępach czasowych przez określony okres. Wyniki pomiarów są analizowane, a zmiany mocy na przestrzeni czasu są oceniane.
Charakteryzacja stabilności mocy laserowej ma na celu określenie, czy moc lasera jest stała, czy też podlega fluktuacjom lub wahaniom. Ważne jest, aby te fluktuacje były minimalne, zwłaszcza w zastosowaniach wymagających precyzji, takich jak w medycynie czy w przemyśle.
Stabilność mocy laserowej może być oceniana na różnych skalach czasowych, od mikrosekund do godzin, w zależności od wymagań aplikacji. Dla niektórych zastosowań, takich jak mikroskopia o wysokiej rozdzielczości, stabilność na poziomie mikrosekund może być kluczowa.
Proces charakteryzacji stabilności mocy laserowej pomaga użytkownikom dokładnie kontrolować działanie lasera i monitorować jego właściwości w czasie rzeczywistym. Jest niezbędny w wielu dziedzinach, gdzie laser jest używany do pomiarów, badania, produkcji czy terapii.
Powrót do spisu treściPowrót do spisu treści
Wykorzystanie spektroskopii w pomiarach diagnostycznych
Spektroskopia to potężna technika umożliwiająca analizę interakcji światła z materią. W tym rozdziale omówimy trzy kluczowe aspekty związane z wykorzystaniem spektroskopii w pomiarach diagnostycznych.
Spektroskopia absorpcji i emisji
Spektroskopia absorpcji i emisji to zaawansowana technika badawcza pozwalająca na analizę interakcji materiałów z promieniowaniem elektromagnetycznym, szczególnie w dziedzinie spektrum widzialnego i bliskiej podczerwieni.
Proces rozpoczyna się od naświetlenia próbki źródłem światła o znanym widmie elektromagnetycznym. Próbka absorbuje energię z promieniowania elektromagnetycznego, co prowadzi do podwyższenia jej poziomu energetycznego.
Analiza absorpcji polega na pomiarze intensywności światła po przejściu przez próbkę i porównaniu jej z intensywnością przed naświetleniem. Obszary, w których pochłanianie jest wyższe, generują tzw. pasma absorpcji, co pozwala na identyfikację substancji w próbce.
Spektroskopia emisji to analiza promieniowania emitowanego przez próbkę po naświetleniu. Próbka może emitować światło o różnych długościach fali, co jest charakterystyczne dla jej składu chemicznego i struktury.
Spektrum absorpcji i emisji jest rejestrowane w zależności od długości fali lub energii. W praktyce stosuje się różne techniki, takie jak spektroskopia UV‑VIS, spektroskopia podczerwieni czy spektroskopia fluorescencji.
W medycynie, chemii, astronomii i wielu innych dziedzinach, spektroskopia absorpcji i emisji jest używana do identyfikacji substancji, analizy składu chemicznego, określenia stężenia substancji, badania struktury molekularnej i wielu innych zastosowań. To potężne narzędzie diagnostyczne i badawcze, które pomaga pozyskiwać informacje o właściwościach i zachowaniu materii na poziomie atomowym i molekularnym.
Powrót do spisu treściPowrót do spisu treści
