Mechanik‑monter maszyn i urządzeń

W swojej pracy mechanik‑monter maszyn i urządzeń użytkuje różne narzędzia, są to m.in.: szlifierka kątowa, wkrętarka, wiertarka stołowa, spawarka inwertorowa, nitownica, multimetr oraz narzędzia warsztatowe. Aby zobaczyć model 3D oraz opis narzędzia, kliknij przycisk „Pokaż modele” i wybierz model.

1
RBfeJYHFD9jwb
Model 3D
Źródło: GroMar Sp. z o.o., Narzędzia, licencja: CC BY-SA 3.0.

W materiale zawarte jest siedem modeli trzy de. Każdy z nich przedstawia inne urządzenie lub narzędzie razem z opisem.

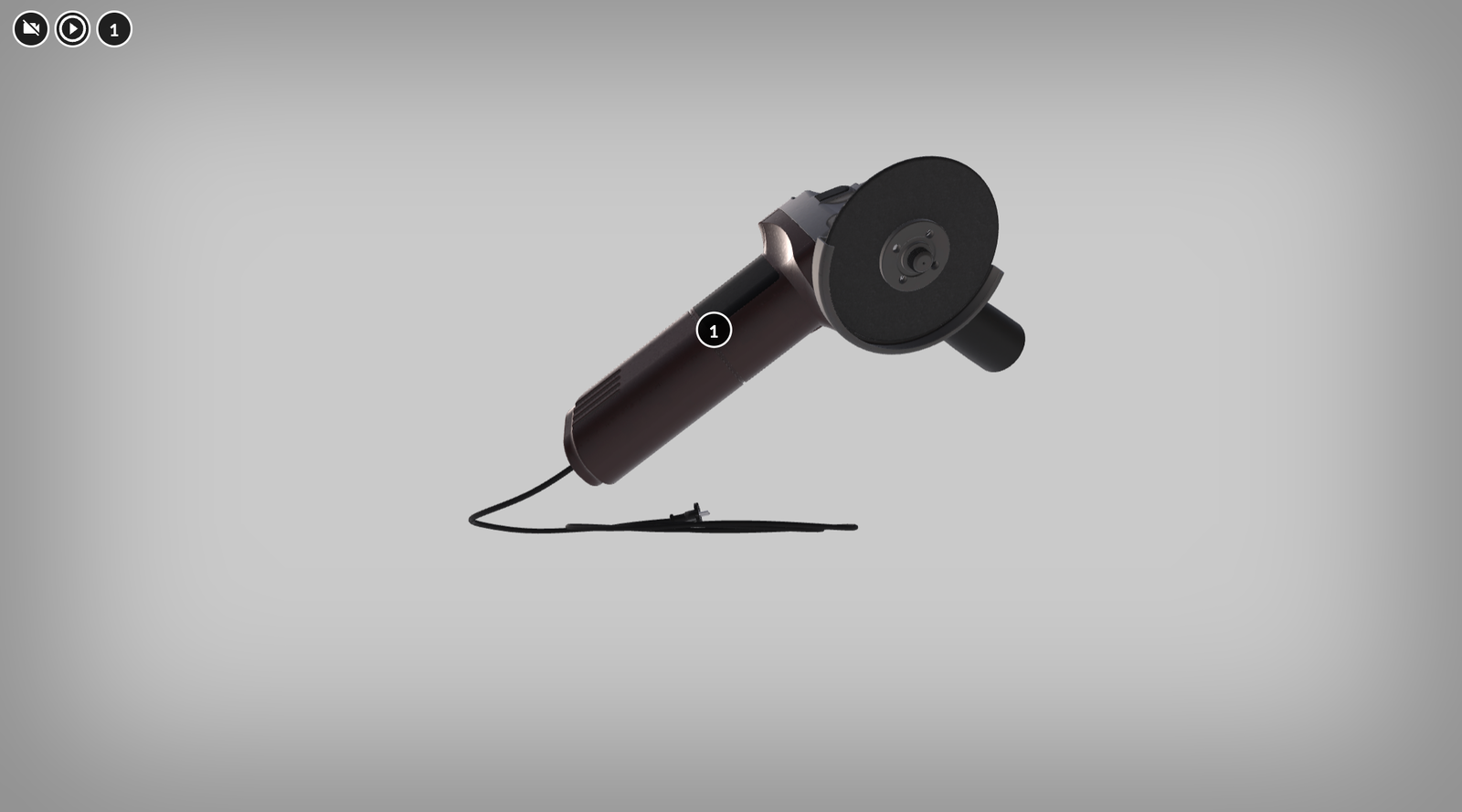

Szlifierka kątowa. Wielofunkcyjne narzędzie nazywane również kątówką bądź przecinarką. Sprzęt cechuje skuteczność i uniwersalność w ramach wykonywanych prac o charakterze remontowo‑budowlanym. Przeznaczony jest bowiem zarówno do cięcia, szlifowania, polerowania, jak i satynowania materiałów, takich jak metal, stal, drewno, beton czy ceramika. Szlifierkę stosuje się do obróbki wykańczającej powierzchnie poddane uprzednio obróbce wstępnej innymi metodami. Składa się zazwyczaj z silnika elektrycznego, tarczy, osłony tarczy, wentylatora chłodzącego, włącznika, łożysk, uchwytu dodatkowego i przewodu zasilającego.

Wkrętarka. Mechaniczne urządzenie wykorzystywane do wkręcania i wykręcania wkrętów i śrub. W zestawie z nią dołączane są końcówki umożliwiające pracę z wkrętami o różnego rodzaju zakończeniach. Dzięki temu, że zasilana jest prądem z akumulatora, można ją swobodnie przenosić i wykorzystywać w dowolnym miejscu.

Wiertarka stołowa. Narzędzie służące do wywiercania otworów bez czynnego udziału operatora. Od ręcznej wiertarki różni się tym, że jest urządzeniem stacjonarnym, ustawionym na stole. Charakteryzują ją stały i silny ucisk na opracowywaną powierzchnię.

Spawarka inwertorowa. Spawarka z elektronicznym systemem regulacji napięcia, polegającym na przekształcaniu zasilania prądem zmiennym na niższe napięcie wyjściowe. Spawarka inwertorowa wykorzystuje spawanie elektrodami otulonymi, które to cechuje się uniwersalnością i prostotą. W porównaniu do tradycyjnej spawarki transformatorowej spawarka inwertorowa jest sporo lżejsza i mniejsza, dzięki czemu łatwiej ją przenosić w miejsca, w których ma być wykonana praca.

Nitownica. Nitowaniem nazywamy łączenie elementów konstrukcyjnych za pomocą nitów, powstałe w ten sposób połączenie jest nierozerwalne. Specjalnym narzędziem służącym do tego celu jest nitownica. Zbudowana jest ona z uchwytów, za które ściska monter, korpusu oraz wymiennych trzpieni.

Multimetr. Standardowe narzędzie diagnostyczne używane przez osoby pracujące w branży elektrycznej. Przyrząd wykorzystywany do pomiaru wartości elektrycznych takich jak: napięcie (mierzone w woltach), prąd (wyrażany w amperach), rezystancja (mierzona w omach). Pozwala na określenie wartości maksymalnych i minimalnych prądu stałego i zmiennego.

Na ostatniej planszy widoczne są cztery narzędzia. Szczypce uniwersalne (kombinerki). Narzędzie składające się z metalowej główki i rączek pokrytych tworzywem sztucznym o właściwościach izolacyjnych. Wykorzystuje się je do podtrzymywania, ściskania, zgniatania, zginania oraz cięcia. Piłka ręczna. Narzędzie służące do przecinania. Składa się z rączki i wymiennego brzeszczotu, który dopasowuje się do ciętego materiału, np. drewna lub metalu. Zestaw kluczy płaskich i nasadowych. W zestawach znajdują się metalowe klucze o różnej wielkości, tak aby można było dobrać odpowiednie narzędzie do średnicy i kształtu np. odkręcanej śruby. Zestaw wkrętaków. Zestaw narzędzi służących do wkręcania i wykręcania wkrętów w różnym rozmiarze. Pojedyncze narzędzie składa się z izolowanej rękojeści (wykonanej z tworzywa sztucznego) oraz osadzonego w niej grota.
