Technik eksploatacji portów i terminali

Mobilna suwnica do przesuwania i ustawiania kontenerów

1
RGQPk7DgxwYkW

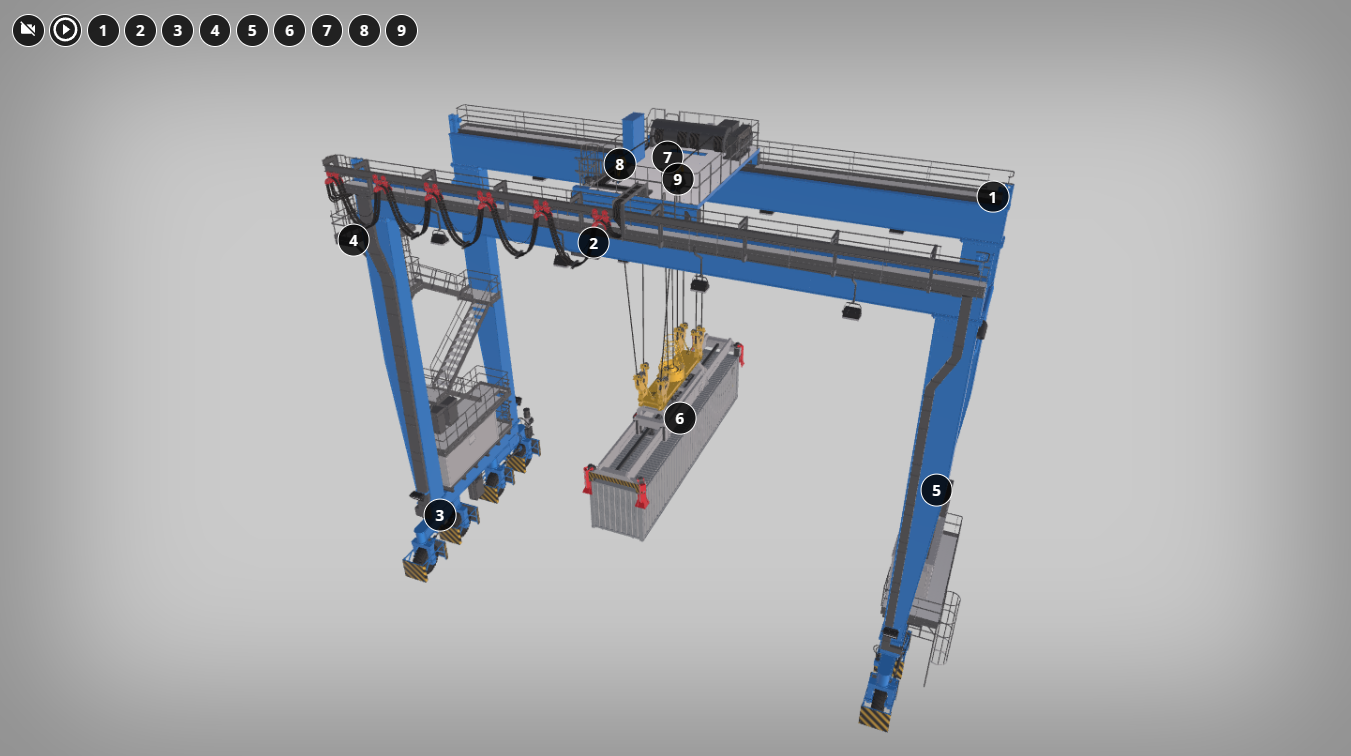

Model trzy D przedstawiający mobilną suwnicę do przesuwania i ustawiania kontenerów
Źródło: GroMar Sp. z o.o., Mobilna suwnica do przesuwania i ustawiania kontenerów, licencja: CC BY-SA 3.0.

Model trzy D zatytułowany mobilna suwnica do przesuwania i ustawiania kontenerów. Przedstawia suwnicę z podwieszonym na linach kontenerem. Konstrukcja stalowa ustawiona jest na kołach sterujących. Na konstrukcji zamontowane są schody, silnik zasilający, kabina sterująca i wózek podnośnika. Na modelu znajdują się punkty interaktywne, po których kliknięciu pojawiają się ramka z tekstem oraz tożsamym z nim nagraniem audio.

  1. Suwnica RTG
    Standardowe suwnice RTG są wyposażone w silniki wysokoprężne, które dostarczają mocy potrzebnej do jazdy i podnoszenia.

  2. Kabina
    Dobra widoczność we wszystkich kierunkach, przeszklona podłoga oraz systemy wspomagające pracę operatora ułatwiają załadunek i rozładunek kontenerów.

  3. Koła sterujące
    Umożliwiają poruszanie się suwnicy nie tylko do przodu i do tyłu; ze względu na możliwość obrotu każdego segmentu kół o 360° suwnica może poruszać się w każdym kierunku, w różnych trybach.

  4. Konstrukcja stalowa, klatka schodowa, punkty serwisowe
    Solidna, sztywna i odporna na zmęczenie konstrukcja stalowa, punkty dostępu do obsługi i konserwacji, schody umożliwiające operatorowi wejście i zejście z suwnicy.

  5. Zasilanie
    Za pomocą silnika Diesla lub energii elektrycznej; w przypadku podłączenia do sieci suwnica musi być wyposażona dodatkowo w zwijak kabla zasilającego.

  6. Chwytak
    Dzięki możliwości skracania i wydłużania się może chwycić różne rodzaje kontenerów, w tym najpopularniejsze dwudziesto- i czterdziesto‑stopowe.

  7. Wózek
    Ruchoma część osadzona na górze dwóch bram dźwigu, która może poruszać się w płaszczyźnie na bok od jednych kół do drugich; na wózku zawieszona jest m.in. kabina oraz część właściwa dźwigu służąca do podnoszenia kontenerów.

  8. Rdzeń podnośnika
    Znajdują się w nim wszystkie przekładnie, systemy sterowania oraz sam silnik podnośnika.

  9. System aktywnej kontroli obciążenia
    Umożliwia osiągnięcie optymalnych czasów cyklu w każdych warunkach pracy, aktywnie niweluje kołysanie się kontenera, umożliwia mikroruchy: pochylanie, trymowanie, precyzyjne pozycjonowanie poziome, poprawia wydajność ludzkiego operatora.
