Model 3D
Operator maszyn i urządzeń odlewniczych
Nagranie dostępne pod adresem https://zpe.gov.pl/a/DLwC21Lux
Nagranie dźwiękowe tożsame z tekstem poniżej
Piec komorowy z wysuwnym trzonem, w zależności od rodzaju, pozwala uzyskać temperaturę wsadu nawet do 1250 stopni Celsjusza. Jest przeznaczony do procesów cieplnych takich jak hartowanie, odpuszczanie, wyżarzanie, starzenie, normalizowanie, a także do nagrzewania metalu lub stopu metali przed procesami obróbki plastycznej, takich jak np. kucie. Może być zasilany elektrycznie lub gazowo. Wysuwany człon pozwala na usprawnienie załadunku i wyładunku wsadu.
Zasób interaktywny dostępny pod adresem https://zpe.gov.pl/a/DLwC21Lux

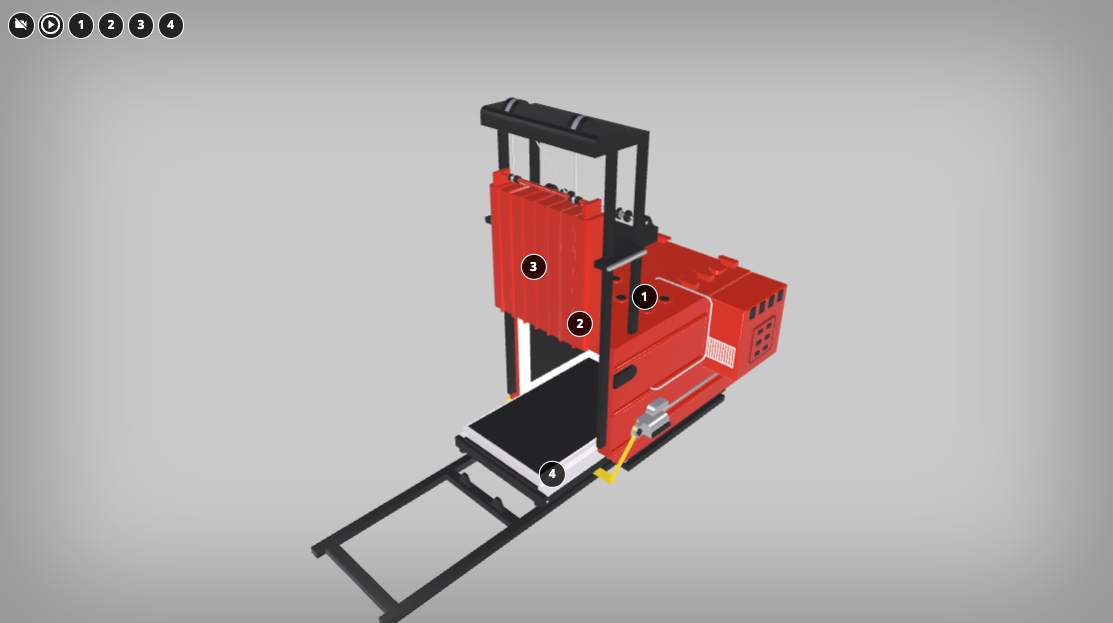

Model 3 d przedstawia piec komorowy z wysuwnym trzonem. Przy jego elementach budowy widoczne są przyciski z numerami. Po kliknięciu na przycisk wyświetla się opis elementu.
Punkt pierwszy. Obmurze pieca. Objętość pieców komorowych z wysuwnym trzonem zawiera się pomiędzy 2 a 200 metrów sześciennych. Piece o mniejszej objętości ogrzewane są za pomocą energii elektrycznej, z kolei większe gazem lub olejem opałowym. Ich zewnętrzne pokrycie wykonane jest ze stali.
Punkt drugi. Komora robocza. Elementy grzejne lub palniki zainstalowane są w ścianach bocznych pieca lub w sklepieniu pieca.
Punkt trzeci. Ściana drzwiowa. Ściana drzwiowa jest elementem ruchomym, który może stanowić jedność konstrukcyjną z wózkiem. W większości przypadków elementy te montowane są rozłącznie.
Punkt czwarty. Wózek. Trzonem pieca jest wyłożenie platformy wózków, wykonane z materiałów ogniotrwałych. Liczba wózków może wynosić od 1 do 12, w zależności od wielkości pieca.
