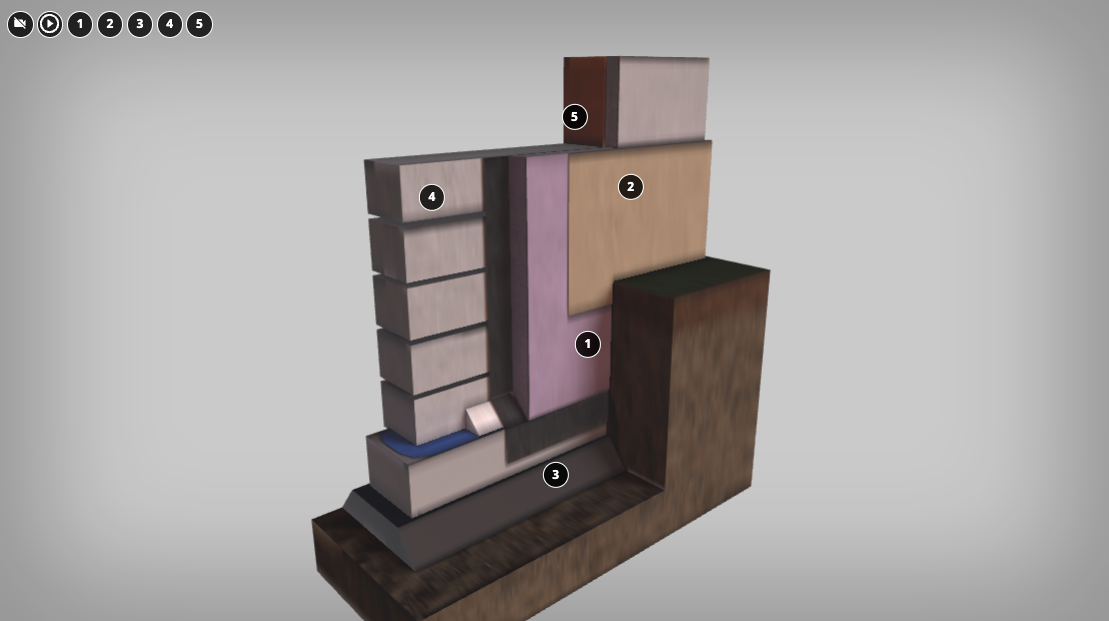

Model 3 D przedstawia przekrojowy model izolacji fundamentów.

Na szarym tle widoczny jest róg ściany fundamentowej z przekrojem elementów, które się na nią składają. Model można obracać.

Po kliknięciu na poszczególne elementy modelu podświetla się punktor z numerem, a po prawej stronie pokazuje się szare okienko z ich nazwą oraz opisem.

Elementy przekroju ściany fundamentowej:

1. Płyty z polistyrenu ekstrudowanego - Ocieplają ścianę i jednocześnie osłaniają hydroizolację pionową.

2. Tynk podkładowy wzmocniony siatką zbrojącą - Warstwa tynku zabezpiecza izolację termiczną i zapewnia estetyczny wygląd ściany fundamentowej. Ściany fundamentowe ociepla się płytami styropianowymi. Istnieje wiele rodzajów tynków: mineralny, silikatowy, silikonowy, akrylowy itd. Tynki te zabezpieczają przed działaniem glonów i pleśni, niektóre są paroprzepuszczalne lub posiadają wyjątkową odporność na uszkodzenia mechaniczne.

3. Ściana fundamentowa - Podstawowa część konstrukcji budynku; przenosi jego obciążenia na fundamenty, a z nich na grunt. Gdy budowla jest podpiwniczona, ściany piwnic stanowią jednocześnie ściany fundamentowe. Ściana fundamentowa powinna być trwała oraz odporna na działanie czynników zewnętrznych, a także posiadać niską nasiąkliwość. Do jej budowy wykorzystuje się bloczki betonowe, cegły lub kamień; mogą być również wylewane z betonu wodoszczelnego jako elementy monolityczne.

4. Warstwa chudego betonu - Chudy beton to umowna nazwa betonów o niskiej wytrzymałości na ściskanie, nie przekraczającej 10 MPa. Stanowi warstwę wyrównująco‑podkładową pod ławą fundamentową.

5. Ściana zewnętrzna.
