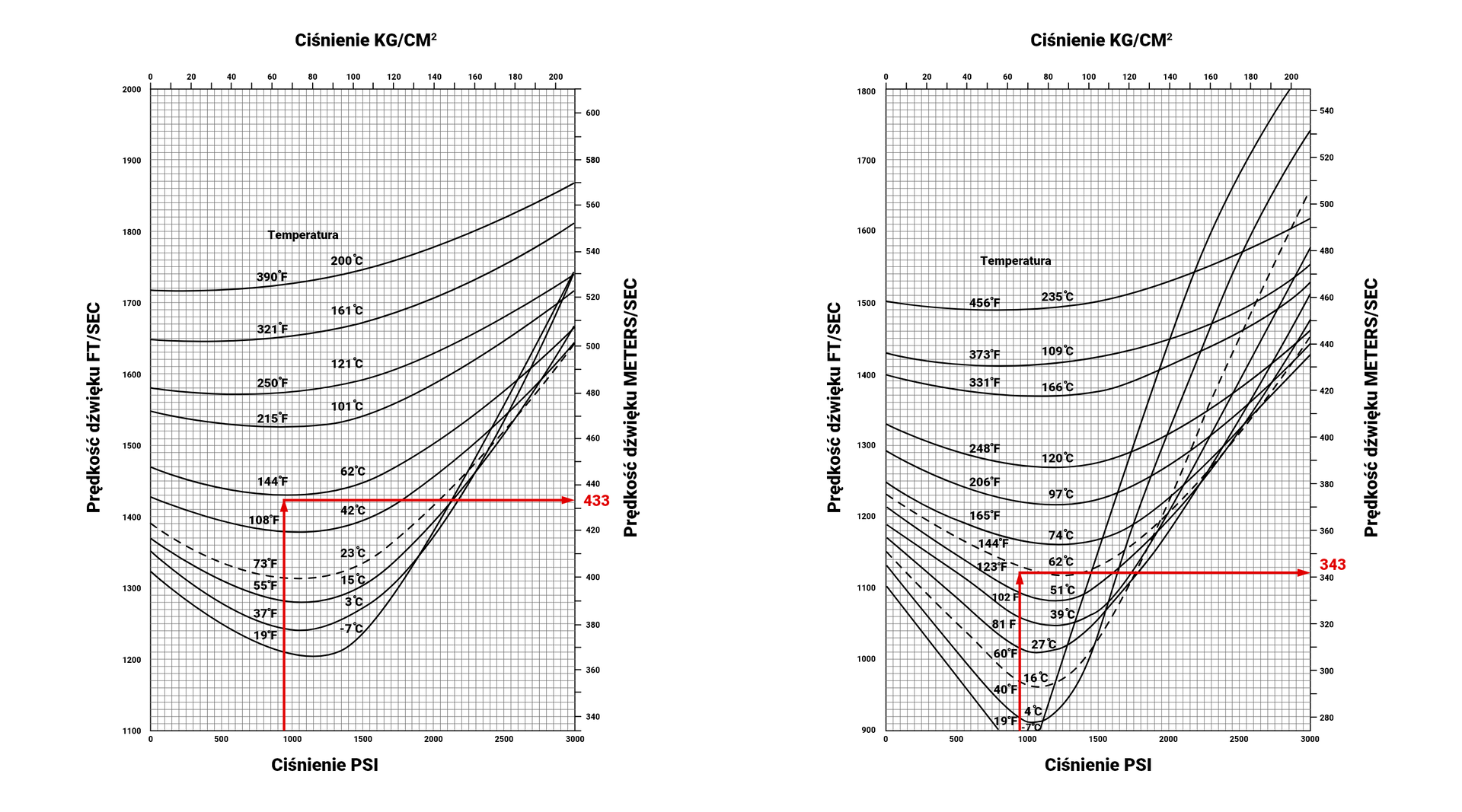

Diagramy zależności prędkości dźwięku w gazie od temperatury, ciśnienia oraz gęstości. Diagramy zostały przedstawione na papierze milimetrowym tak, że krawędzie diagramu stanowią osie. Osie pionowe odpowiadają prędkości dźwięku. Przy czym znajdująca się po lewej stronie oś wyrażona jest w stopach na sekundę, od tysiąca stu do dwóch tysięcy. Zaś znajdująca się po prawej stronie - w metrach na sekundę, od dwustu osiemdziesięciu do pięciuset czterdziestu. Osie poziome przypisane są, odpowiednio, górna ciśnieniu w kilogram‑siła na centymetr kwadratowy, od zera do dwustu. Z kolei dolna pozioma oś wskazuje temperaturę od zera do trzech tysięcy Kelwinów. Diagram znajdujący się po lewej stronie został sporządzony dla gęstości względnej gazu względem powietrza równej zero przecinek sześć, zaś znajdujący się po prawej dla gęstości względnej równej zero przecinek osiem. Opis diagramu dla gęstości względnej zero przecinek sześć. Wykresy stanowią zbiory punktów tworzących dziesięć łukowatych krzywych. Krzywe te wygięte są, idąc od pierwszej u góry, w kierunku dolnej poziomej osi. Przy czym wygięcie początkowo jest łagodne, zaś dla ostatniej krzywej, znajdującej się najniżej na diagramie, jest ono najwyraźniejsze. Jako przykład podano odczyt dla temperatury dziewięciuset pięćdziesięciu Kelwinów przy ciśnieniu wynoszącym sześćdziesiąt siedem kilogram‑siła na centymetr kwadratowy, co odpowiada prędkości dźwięku równej czterysta trzydzieści trzy metry na sekundę. Dwie strzałki wskazują sposób odczytu. Pierwsza strzałka poprowadzona jest od dolnej osi poziomej do krzywej, od której to odchodzi druga strzałka poprowadzona do osi prędkości dźwięku wyrażonej w metrach na sekundę, czyli osi znajdującej się po prawej stronie. Opis drugiego diagramu dla gęstości względnej zero przecinek osiem. Wykresy stanowią zbiory punktów tworzących trzynaście łukowatych krzywych. Krzywe te wygięte są, idąc od pierwszej u góry, w kierunku dolnej poziomej osi. Są rozmieszczone nieco niżej niż w przypadku pierwszego diagramu i charakteryzuje je większe wygięcie. Przy czym wygięcie początkowo jest łagodne, zaś dla ostatniej krzywej, znajdującej się najniżej na diagramie, jest ono najwyraźniejsze i przecina ona dolną oś poziomą. Jako przykład podano odczyt dla temperatury dziewięciuset pięćdziesięciu Kelwinów przy ciśnieniu wynoszącym sześćdziesiąt siedem kilogram‑siła na centymetr kwadratowy, co odpowiada prędkości dźwięku równej trzysta czterdzieści trzy metry na sekundę. Dwie strzałki wskazują sposób odczytu. Pierwsza strzałka poprowadzona jest od dolnej osi poziomej do krzywej, od której to odchodzi druga strzałka poprowadzona do osi prędkości dźwięku wyrażonej w metrach na sekundę.
