Wizualizacja 3D: Pneumatyczne elementy automatyki przemysłowej

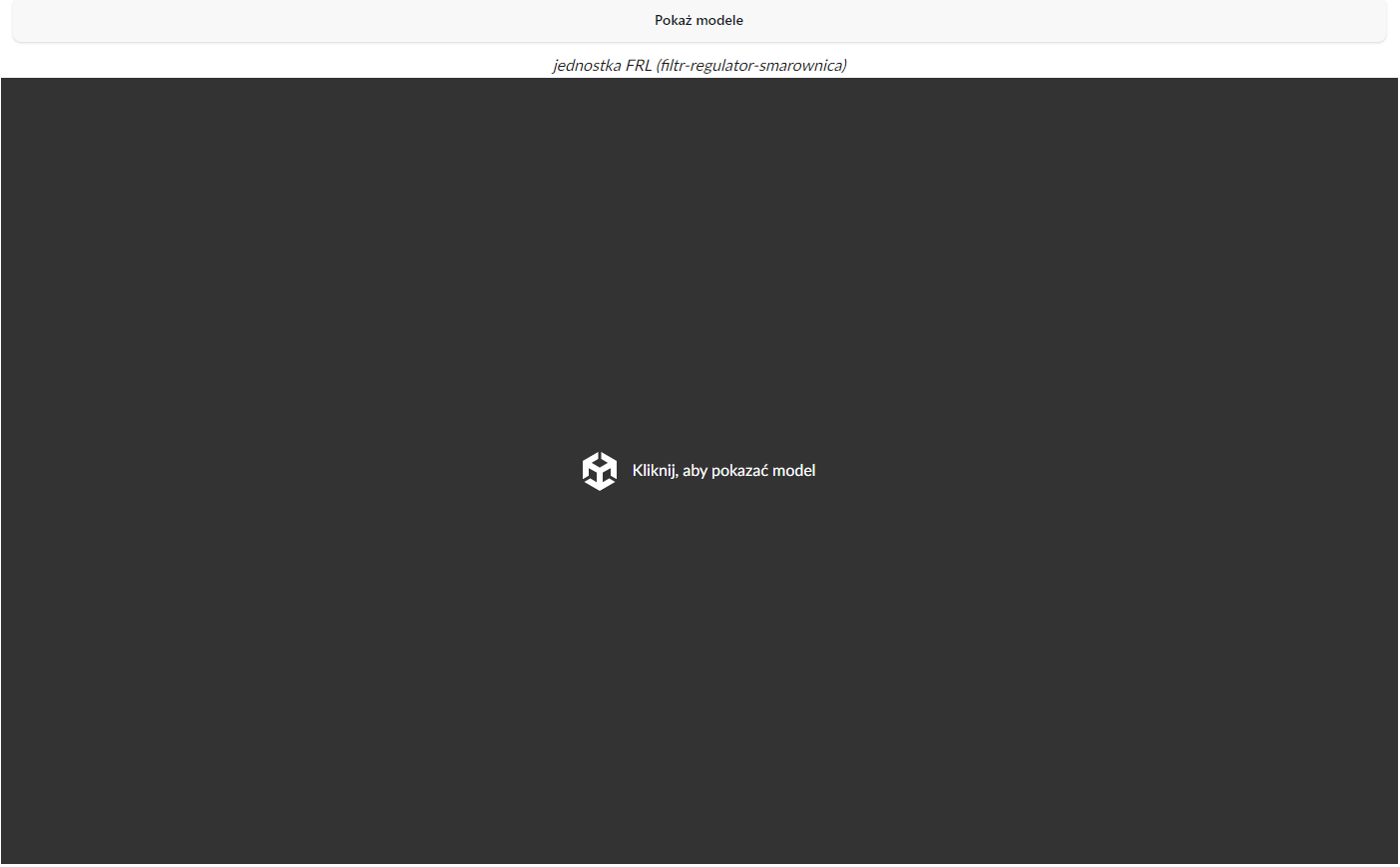

Poniżej znajduje się podłużny panel z napisem: Pokaż modele. Po kliknięciu pojawiają się, w dwóch pionowych rzędach, miniatury modeli. Klikając na poszczególne miniatury, możemy przenieść się do podglądu modelu wybranego urządzenia. Poniżej od panelu: ekran startowy wizualizacji – ciemnoszare pole z informacją: Kliknij, aby pokazać modele.
Po kliknięciu pojawia się plansza z pierwszym modelem. Powyżej planszy podpis urządzenia, które będzie widoczne na planszy poniżej.

Jednostka FRL (filtr‑regulator‑smarownica)

Model możemy dowolnie obracać, przybliżać, oddalać za pomocą myszki. Na poszczególnych częściach urządzenia widoczne są przyciski. Przyciski znajdują się również w lewym górnym rogu planszy. Oprócz numerów od 1 do 3, tożsamych z tymi na planszy, widoczne są dwie ikony – od lewej: Okrągły przycisk z przekreślonym znakiem kamery: zresetuj kamerę, obok okrągły przycisk ze znaczkiem plej: Zatrzymaj kamerę.

Urządzenie składa się z symetrycznych elementów dwóch kanciastych brył, tworzących korpus, połączonych poprzecznym elementem. U dołu brył przymocowane są podłużne przezroczyste filtry. Bryła po lewej stronie do swojej górnej części przymocowany ma sporych rozmiarów tłok, a na korpusie tarcze ze wskazówką. Zakończenie filtra, połączonego z bryłą po prawej stronie, zwieńczone jest nakrętką. Od bryły po prawej stronie prócz filtra, odchodzą jedynie dwa niewielkie wlewy.

Przycisk numer jeden na urządzeniu umieszczony jest na przezroczystym podłużnym elemencie zakończonym nakrętką z otworem zwróconym ku dołowi. Po kliknięciu przycisku pojawia się pole boczne zatytułowane: Filtr. Poniżej znajduje się pasek odtwarzania przedstawiający treść zgodną z opisem niżej: Wkłady filtracyjne mogą być wykorzystywane do różnych zadań. Filtry sprężonego powietrza stosuje się w celu usunięcia oleju, cząstek stałych, wody czy zapachu. Pierwszym typem są filtry cząstek stałych dostępne w rozmiarze porów 5, 25 i 40 mikronów. Kolejny typ to filtry koalescencyjne filtrujące mniejsze cząstki – w zakresie od 0,01 do 1,0 mikrona. Służą one do zatrzymywania kropli wilgoci i oleju. Ostatnim typem są filtry adsorpcyjne wykorzystujące węgiel aktywny do eliminacji zapachów i pozostałości oparów oleju w powietrzu.

Przycisk numer dwa umiejscowiony jest na tarczy regulatora. Tarcza znajduje się nad filtrem. Jej wskazówka pokazuje niewiele ponad zero. Na tarczy regulatora widoczne są wartości od 1 do 6. Po kliknięciu w przycisk pojawia się pole boczne zatytułowane: Regulator. Poniżej znajduje się pasek odtwarzania przedstawiający treść zgodną z opisem niżej: Zadaniem regulatorów jest ustawienie ciśnienia powietrza wlotowego na pożądanym poziomie. Ciśnienie w instalacjach ulega zmianom, dlatego konsekwentna regulacja ciśnienia jest niezbędna, aby zapewnić odpowiednie czasy i prędkości reakcji maszyny.

Przycisk numer trzy umiejscowiony jest na wysokości regulatora, nad drugim filtrem. Jest to element o kanciastej formie. Z jego głównej części wystają dwa wąskie wlewy. Po kliknięciu w przycisk pojawia się pole boczne zatytułowane: Smarownica. Poniżej znajduje się pasek odtwarzania przedstawiający treść zgodną z opisem niżej: W celu czyszczenia i ochrony instalacji pneumatycznej przed zużyciem i korozją montuje się smarownice, które wprowadzają do strumienia powietrza niewielkie ilości czystego oleju. Parametry przykładowego oleju – QUATRO Hydro HVLP 32: gęstość w temperaturze piętnastu stopni Celsjusza: 0,870 gramów na centymetr sześcienny, lepkość kinematyczna w temperaturze czterdziestu stopni Celsjusza: trzydzieści dwa milimetry kwadratowe na sekundę.

Regulator podciśnienia

Model możemy dowolnie obracać, przybliżać, oddalać za pomocą myszki. Na urządzeniu widoczny jest przycisk. Przycisk znajduje się również w lewym górnym rogu planszy. Oprócz przycisku z numerem jeden, tożsamego z tym na planszy, widoczne są dwie ikony – od lewej: Okrągły przycisk z przekreślonym znakiem kamery: zresetuj kamerę, obok okrągły przycisk ze znaczkiem plej: Zatrzymaj kamerę.

Urządzenie składa się z kanciastego elementu tworzącego korpus. Od górnej części korpusu do góry odchodzi masywny tłok.

Przycisk numer jeden na urządzeniu umieszczony jest na elemencie tworzącym korpus. Po kliknięciu przycisku pojawia się pole boczne. W polu znajduje się pasek odtwarzania przedstawiający treść zgodną z opisem niżej: Regulator podciśnienia (próżniowy) to urządzenie regulujące próżnię w układzie. Może być zintegrowane z wakuometrem (manometrem próżniowym), za pomocą którego dokonywane są pomiary podciśnienia. Regulatory podciśnienia znajdują zastosowanie w systemach manipulacyjnych, np. w przyssawkach. Precyzyjne regulatory próżniowe automatycznie kompensują wahania ciśnienia i pozwalają na płynną regulację podciśnienia przy użyciu pokrętła z mechanizmem blokującym. Przy ich pomocy można przeprowadzać testy szczelności dla układu pneumatycznego, w którym występuje generator próżni.

Siłownik pneumatyczny

Model możemy dowolnie obracać, przybliżać, oddalać za pomocą myszki. Na urządzeniu widoczne są przyciski. Przyciski znajdują się również w lewym górnym rogu planszy. Oprócz przycisków o numerach od 1 do 10, tożsamych z tymi na planszy, widoczne są dwie ikony – od lewej: Okrągły przycisk z przekreślonym znakiem kamery: zresetuj kamerę, obok okrągły przycisk ze znaczkiem plej: Zatrzymaj kamerę.

Narzędzie składa się z podłużnego elementu o metalicznym kolorze, w kształcie prostopadłościanu, zakończonego ciemnymi pokrywami. Z jednej z końcówek wystaje metalowa śruba.

Przycisk numer jeden na urządzeniu umieszczony jest w połowie długości narzędzia. Po kliknięciu przycisku pojawia się pole boczne. W polu znajduje się pasek odtwarzania przedstawiający treść zgodną z opisem niżej: Najczęściej wykorzystywanymi elementami wykonawczymi do zadań związanych z pneumatyczną automatyzacją produkcji są siłowniki. Przykłady ich zastosowań to przemieszczanie przedmiotów, sortowanie czy pakowanie. Siłowniki pneumatyczne przekształcają energię sprężonego powietrza na energię mechaniczną.

Przycisk numer dwa na urządzeniu umieszczony jest w połowie długości narzędzia. Po kliknięciu przycisku pojawia się pole boczne. W polu znajduje się pasek odtwarzania przedstawiający treść zgodną z opisem niżej: Ze względu na sposób wymuszenia ruchu tłoczyska wyróżniamy: siłowniki jednostronnego działania (ruch w jedną stronę jest wymuszany przez ciśnienie czynnika roboczego, w drugą – przez siłę sprężyny lub ciężaru tłoka) oraz siłowniki dwustronnego działania (ruch w obu kierunkach jest wymuszany ciśnieniem czynnika podawanego przemiennie do komór siłownika). Wizualizacja przedstawia siłownik jednostronnego działania. Siłowniki tego typu mają jeden port, przez który wpływa lub wypływa powietrze. Tłoczysko wykonuje ruch roboczy, wykorzystując sprężone powietrze, natomiast ruch powrotny wykonywany jest przez sprężynę. Tłok ściska sprężynę, a nagromadzona w niej energia wystarcza, aby cofnąć tłok. Siłowniki jednostronnego działania używane są w maszynach wykonujących ruch liniowy, których zadaniem jest zaciskanie, pozycjonowanie lub wykrawanie. Siłownik dwustronnego działania. Siłowniki dwustronnego działania mają dwa porty. Sprężone powietrze jest zaciągane przez jeden port, przesuwając tłok do przodu. Następnie jest wyciągane przez drugi port, cofając tłok do cylindra. Siłowniki dwustronnego działania służą np. do otwierania i zamykania drzwi oraz podnoszenia i przenoszenia towarów z taśmociągów.
Poniżej grafika: ilustracja statyczna modelu z dwustronnie wystającymi metalowymi elementami‑śrubami.

Przycisk numer trzy na urządzeniu umieszczony jest w połowie długości narzędzia. Po kliknięciu w przycisk pojawia się pole boczne. W polu znajduje się pasek odtwarzania przedstawiający treść zgodną z opisem niżej: Ze względu na rodzaj uzyskiwanego ruchu mówimy o: siłownikach o ruchu liniowym lub siłownikach o ruchu obrotowym. Wizualizacja przedstawia siłownik o ruchu liniowym. W siłowniku liniowym (beztłoczyskowym) tłoczysko jest zastąpione ruchomym wózkiem (suwakiem), sprzężonym z tłokiem siłownika magnetycznie albo mechanicznie. Tłok wtłacza sprężone powietrze od dołu lub od góry wózka i w ten sposób wprawia go w ruch. Siłownik o ruchu obrotowym. W siłowniku obrotowym tłok wprawia wałek w ruch obrotowy przy określonym kącie obrotu. Zamiana ruchu liniowego w ruch obrotowy następuje poprzez koło zębate i zębatkę umieszczone wewnątrz siłownika obrotowego. Poniżej grafika: Urządzenie składające się z dwóch elementów, wyglądających jak narzędzie przedstawione w wizualizacji, połączone przy końcach oraz w części środkowej poprzecznymi elementami. W części górnej narzędzia znajduje się wałek. U boku urządzenia, na wysokości wałka, znajduje się tłok.

Przycisk numer cztery na urządzeniu umieszczony jest na najbardziej wysuniętej części, wychodzącej z jednej z końcówek urządzenia. Po kliknięciu w przycisk pojawia się pole boczne. W polu znajduje się napis: Nakrętka tłoczyska, niżej pasek odtwarzania przedstawiający treść zgodną z opisem niżej: Pod pokrywą przednią znajdują się uszczelka tłoczyska i tulejka z brązu.

Przycisk numer pięć na urządzeniu umieszczony jest na najbardziej wysuniętej części, wychodzącej z jednej z końcówek urządzenia, bliżej jej korpusu niż element oznaczony przyciskiem cztery. Po kliknięciu w przycisk pojawia się pole boczne. W polu znajduje się podpis: Tłoczysko, niżej pasek odtwarzania przedstawiający treść zgodną z opisem niżej: Metalowy okrągły pręt zakończony tłokiem, który spycha powietrze ku jednemu z końców siłownika. Dzięki temu następuje sprężenie powietrza.

Przycisk numer sześć na urządzeniu umieszczony jest na końcówce korpusu, od strony elementu, na którym zostały opisane wcześniejsze dwa klawisze. Po kliknięciu w przycisk pojawia się pole boczne. W polu znajduje się podpis: Śruba, niżej pasek odtwarzania przedstawiający treść zgodną z opisem niżej: Element napędowy siłownika.

Przycisk numer siedem na urządzeniu umieszczony jest na końcówce korpusu, od strony elementu, na którym zostały opisane wcześniejsze dwa klawisze. Po kliknięciu w przycisk pojawia się pole boczne. W polu znajduje się podpis: Pokrywa przednia, niżej pasek odtwarzania przedstawiający treść zgodną z opisem niżej: Pod pokrywą przednią znajdują się uszczelka tłoczyska i tulejka z brązu.

Przycisk numer osiem na urządzeniu umieszczony jest w połowie długości narzędzia. Po kliknięciu w przycisk pojawia się pole boczne. W polu znajduje się napis: Tuleja, niżej pasek odtwarzania przedstawiający treść zgodną z opisem niżej: Część siłownika, wewnątrz której porusza się tłoczysko z tłokiem.

Przycisk numer dziewięć na urządzeniu umieszczony jest na końcówce korpusu. Po kliknięciu w przycisk pojawia się pole boczne. W polu znajduje się napis: Oring, niżej treść: Uszczelnienie stosowane między tuleją siłownika a jego pokrywami: przednią i tylną.

Przycisk numer dziesięć na urządzeniu umieszczony jest na najbardziej skrajnym elemencie końcówki korpusu. Po kliknięciu w przycisk pojawia się pole boczne. W polu znajduje się napis: Pokrywa tylna, niżej pasek odtwarzania przedstawiający treść zgodną z opisem zawartym niżej: Pod pokrywą tylną znajdują się magnes oraz nakrętka tłoka.

Przycisk numer jedenaście na urządzeniu umieszczony jest mniej więcej na środku korpusu. Po kliknięciu w przycisk pojawia się pole boczne. W polu znajduje się napis: Element siłownika połączony z tłoczyskiem, wykonujący ruch wewnątrz cylindra. Zadaniem tłoka jest dociskanie powietrza do pokrywy siłownika, wskutek czego następuje sprężanie powietrza.

Szybkozłączka

Model możemy dowolnie obracać, przybliżać, oddalać za pomocą myszki. Na urządzeniu widoczne są przyciski. Przyciski znajdują się również w lewym górnym rogu planszy. Oprócz przycisków o numerach od 1 do 4, tożsamych z tymi na planszy, widoczne są dwie ikony – od lewej: Okrągły przycisk z przekreślonym znakiem kamery: zresetuj kamerę, obok okrągły przycisk ze znaczkiem plej: Zatrzymaj kamerę.

Narzędzie składa się z dwóch metalowych elementów o walcowatym kształcie, niezłączonych ze sobą. Kształt elementów wskazuje, że mniejszy można wkręcić w element bardziej masywny, „wydrążony” w środku.

Przycisk numer jeden na urządzeniu umieszczony jest na końcówce masywniejszego elementu od strony elementu mniejszego. Po kliknięciu w przycisk pojawia się pole boczne. W polu znajduje się pasek odtwarzania przedstawiający treść zgodną z opisem niżej: Szybkozłącza pneumatyczne, jak nazwa wskazuje, służą do szybkiego łączenia i rozłączania poszczególnych elementów układu (np. przewodu z narzędziami pneumatycznymi). Podstawowy podział szybkozłączy opiera się na kryterium średnicy wewnętrznej. Najpopularniejsze w pneumatyce są szybkozłącza o średnicy 7,2 milimetrów – te wykonane z mosiądzu mogą pracować pod ciśnieniem 0–25 bar oraz w temperaturze do stu stopni Celsjusza z przepływem tysiąca litrów na minutę (jeśli ciśnienie wejściowe wynosi 6 bar). Inny podział uwzględnia funkcję odcięcia – najpopularniejsze są szybkozłącza jednostronnie odcinające (zawór znajduje się w szybkozłączu, a króciec łączonego elementu jest z wolnym przelotem). Przedstawiona na wizualizacji szybkozłączka należy do obustronnie odcinających. W szybkozłączkach stosuje się uszczelki wykonane ze specjalistycznego elastomeru. Produkowany jest on na bazie kauczuku fluorowego w procesie polimeryzacji dwóch monomerów.

Przycisk numer dwa na urządzeniu umieszczony jest elemencie mniej masywnym. Po kliknięciu w przycisk pojawia się pole boczne. W polu znajduje się treść: Wtyk z zaworem obustronnie odcinającym.

Przycisk numer trzy na urządzeniu umieszczony jest w elemencie bardziej masywnym, od strony dalszej od drugiego elementu. Po kliknięciu w przycisk pojawia się pole boczne. W polu znajduje się treść: Wtyk z zaworem obustronnie odcinającym.

Przycisk numer cztery na urządzeniu umieszczony jest na boku elementu bardziej masywnego. Po kliknięciu w przycisk pojawia się pole boczne. W polu znajduje się treść: Uszczelka.

Przełącznik opóźnienia czasowego

Model możemy dowolnie obracać, przybliżać, oddalać za pomocą myszki. Na urządzeniu widoczne są przyciski. Przyciski znajdują się również w lewym górnym rogu planszy. Oprócz przycisków o numerach od 1 do 8, tożsamych z tymi na planszy, widoczne są dwie ikony – od lewej: Okrągły przycisk z przekreślonym znakiem kamery: zresetuj kamerę, obok okrągły przycisk ze znaczkiem plej: Zatrzymaj kamerę.

Korpus urządzenia ma kształt prostopadłościanu. Na każdej z bocznych ścian znajdują się wentyle. Do górnej podstawy korpusu przyczepiony jest terminal ośmiopinowy – okrągła tarcza ze wskazówką, wskazówka pokazuje wartość 0. Oprócz zera na tarczy ujęto wartości: 0.2, 0.4, 0.6, 0.8, 1.0, 1.2 oraz min. Od podstawy korpusu odstaje kilka niedługich bolców.

Przycisk numer jeden na urządzeniu umieszczony jest w centralnej części tarczy przełącznika. Po kliknięciu w przycisk pojawia się pole boczne. W polu znajduje się pasek odtwarzania przedstawiający treść zgodną z opisem niżej: W pneumatycznych układach sterujących potrzebne są niekiedy opóźnienia czasowe. Przykładowo sterowanie uchwytami wymaga opóźnienia czasowego potrzebnego do odłączenia elementu po zakończonym działaniu. Sygnał binarny na wejściu przekaźnika czasowego wywołuje sygnał na wyjściu (odpowiednio jego zanik lub pojawienie się). Układ czasowy może opóźniać zarówno włączenie, jak i wyłączenie. Przełączniki opóźnienia czasowego pozwalają na zachowanie stałego odstępu czasu w realizacji danej operacji technologicznej (czas ten, w zależności od typu opóźniacza, może być odgórnie narzucony przez urządzenie lub mieć możliwość ustawienia). W skład przekaźnika czasowego wchodzi nastawny zawór zwrotno‑dławiący, tzw. pojemność pneumatyczna oraz zawór progowy.

Przycisk numer dwa na urządzeniu umieszczony jest na obramowaniu tarczy przełącznika. Po kliknięciu w przycisk pojawia się pole boczne. W polu znajduje się napis: Pierścień nastawy czasu.

Przycisk numer trzy na urządzeniu umieszczony jest na bolcach wychodzących z podstawy korpusu urządzenia. Po kliknięciu w przycisk pojawia się pole boczne. W polu znajduje się napis: Terminal ośmiopinowy.

Przycisk numer cztery na urządzeniu umieszczony jest na na górnej ścianie urządzenia korpusu urządzenia. Po kliknięciu w przycisk pojawia się pole boczne. W polu znajduje się napis: Sygnalizacja LED stanu zasilania i wyjścia.

Przycisk numer pięć na urządzeniu umieszczony jest na górnej ścianie urządzenia, na wypukłym znaku plus. Po kliknięciu w przycisk pojawia się pole boczne. W polu znajduje się napis: Przełącznik zakresu czasu.

Przycisk numer sześć na urządzeniu umieszczony jest na górnej ścianie urządzenia, na wklęsłym znaku plus. Po kliknięciu w przycisk pojawia się pole boczne. W polu znajduje się napis: Przełącznik jednostki czasu.

Przycisk numer siedem na urządzeniu umieszczony jest na górnej ścianie urządzenia, na okrągłym punkcie, na którym widać znak plus. Po kliknięciu w przycisk pojawia się pole boczne. W polu znajduje się napis: Przełącznik trybu pracy.

Przycisk numer osiem na urządzeniu umieszczony jest na górnej ścianie urządzenia, obok przycisku o oznaczeniu 7 w rogu górnej ściany. Po kliknięciu w przycisk pojawia się pole boczne. W polu znajduje się napis: Wskaźnik trybu pracy.

Wzmacniacz

Model możemy dowolnie obracać, przybliżać, oddalać za pomocą myszki. Na urządzeniu widoczne są przyciski. Przyciski znajdują się również w lewym górnym rogu planszy. Oprócz przycisków o numerach od 1 do 4, tożsamych z tymi na planszy, widoczne są dwie ikony – od lewej: Okrągły przycisk z przekreślonym znakiem kamery: zresetuj kamerę, obok okrągły przycisk ze znaczkiem plej: Zatrzymaj kamerę.

Przyrząd ma podłużny walcowaty kształt. Zrobiony jest z metalu. Jednej z dwóch końcówek ma niewiele większą średnicę. Środek narzędzia jest pusty, jego końcówki nie są zabudowane. Narzędzie z boku ma niewielki otwór.

Przycisk numer jeden na urządzeniu umieszczony jest przy końcu szerszej części przyrządu. Po kliknięciu w przycisk pojawia się pole boczne. W polu znajduje się pasek do odtwarzania audio z treścią tożsamą z opisem niżej: Wzmacniacze powietrza do pełnienia swojej funkcji wykorzystują niewielką ilość sprężonego powietrza, zasysają natomiast znaczne ilości powietrza z otoczenia i wytwarzają wyjściowe strumienie o dużej objętości (do 25 razy większa objętość od objętości zużywanego sprężonego powietrza) i dużej prędkości. Strumień wyjściowy można kontrolować poprzez otwieranie i zamykanie szczeliny powietrznej. Do obu portów wzmacniacza można podłączyć przewody i w ten sposób uczynić go elementem układu zasysającego powietrze z jednego obszaru na drugi – przykładem może być transport świeżego powietrza lub odprowadzanie powietrza zanieczyszczonego (dym, opary).

Przycisk numer dwa na narzędziu umieszczony jest na otworze umiejscowionym w połowie długości przyrządu. Po kliknięciu w przycisk pojawia się pole boczne. W nim napis: Zasilanie sprężonym powietrzem.

Przycisk numer trzy na narzędziu umieszczony jest na szerszym końcu przyrządu, obok otworu. Po kliknięciu w przycisk pojawia się pole boczne. W nim napis: Zasysanie powietrza.

Przycisk numer cztery na narzędziu umieszczony jest na węższej przyrządu. Po kliknięciu w przycisk pojawia się pole boczne. W nim napis: Strumień wyjściowy.

Pistolet pneumatyczny

Model możemy dowolnie obracać, przybliżać, oddalać za pomocą myszki. Na urządzeniu widoczny są przyciski. Przyciski znajdują się również w lewym górnym rogu planszy. Oprócz przycisków z numerami od 1 do 9, tożsamymi z tymi na planszy, widoczne są dwie ikony – od lewej: Okrągły przycisk z przekreślonym znakiem kamery: zresetuj kamerę, obok okrągły przycisk ze znaczkiem plej: Zatrzymaj kamerę.

Urządzenie składa się z metalowego korpusu o kształcie pistoletu (długi tłok, spust); na wysokości tłoka znajduje się uchwyt. Za spustem znajduje się mały haczyk. Tłok połączony jest metalową złączką z gumowym wężem. Od strony uchwytu znajduje się długa dysza zakończona małą nakładką w innym kolorze.

Przycisk numer jeden na urządzeniu umieszczony jest na środku korpusu. Po kliknięciu w przycisk pojawia się pole boczne. W polu znajduje się pasek odtwarzania przedstawiający treść zgodną z opisem niżej: Pneumatyczny pistolet wydmuchowy wykorzystuje sprężone powietrze do usuwania zanieczyszczeń, bezkontaktowego suszenia czy przedmuchiwania urządzeń wszelkiego typu – od elektroniki po warsztat ślusarski. Jego główną część stanowi długa dysza. Pistolet jest połączony z kompresorem za pomocą przewodu.

Przycisk numer dwa na urządzeniu umieszczony jest na środku korpusu. Po kliknięciu w przycisk pojawia się pole boczne. W polu znajduje się napis: Metalowy korpus.

Przycisk numer trzy na urządzeniu umieszczony jest na długiej dyszy zagiętej delikatnie w dwóch trzecich jej długości. Po kliknięciu w przycisk pojawia się pole boczne. W polu znajduje się napis: Dysza.

Przycisk numer cztery na urządzeniu umieszczony jest na elemencie znajdującym się na końcu dyszy. Po kliknięciu w przycisk pojawia się pole boczne. W polu znajduje się napis: Końcówka gumowa.

Przycisk numer pięć na urządzeniu umieszczony jest na podłużnym elemencie, przymocowanym do dołu korpusu, o jednej stronie wyprofilowanej faliście. Po kliknięciu w przycisk pojawia się pole boczne. W polu znajduje się napis: Dźwignia spustu.

Przycisk numer sześć na urządzeniu umieszczony jest na elemencie o haczykowatym kształcie znajdującym się niedaleko złączenia korpusu z dyszą. Po kliknięciu w przycisk pojawia się pole boczne. W polu znajduje się napis: Uchwyt do odwieszania.

Przycisk numer siedem na urządzeniu umieszczony jest na rączce o zaokrąglonym kształcie, znajdującej się u góry korpusu. Po kliknięciu w przycisk pojawia się pole boczne. W polu znajduje się napis: Ucho do podwieszania.

Przycisk numer osiem na urządzeniu umieszczony jest na elemencie łączącym korpus przyrządu z wężem znajdującym się na końcu urządzenia. Jest to krótka, metalowa przejściówka. Po kliknięciu w przycisk pojawia się pole boczne. W polu znajduje się napis: Szybkozłączka.

Przycisk numer dziewięć na urządzeniu umieszczony jest na podłużnym elemencie zakończonym nakładką o szerszej średnicy, znajdującym się na końcu urządzenia. Jest to krótka, metalowa przejściówka. Po kliknięciu w przycisk pojawia się pole boczne. W polu znajduje się napis: Wąż gumowy.

Przewód ciśnieniowy spiralny

Model możemy dowolnie obracać, przybliżać, oddalać za pomocą myszki. Na urządzeniu widoczne są przyciski. Przyciski znajdują się również w lewym górnym rogu planszy. Oprócz przycisków z numerami od 1 do 3, tożsamymi z tymi na planszy, widoczne są dwie ikony – od lewej: Okrągły przycisk z przekreślonym znakiem kamery: zresetuj kamerę, obok okrągły przycisk ze znaczkiem plej: Zatrzymaj kamerę.

Przyrząd składa się ze sprężyny zakończonej po obydwu stronach metalowymi nakładkami.

Przycisk numer jeden na przyrządzie umieszczony jest na początku sprężyny. Po kliknięciu w przycisk pojawia się pole boczne. W polu znajduje się pasek odtwarzania przedstawiający treść zgodną z opisem niżej: Przewód ciśnieniowy spiralny to rodzaj przewodu pneumatycznego (węża) w kształcie rurki, którego głównym zadaniem jest transport sprężonego powietrza pomiędzy zaworami sterującymi a elementami wykonawczymi układów pneumatycznych. Za pomocą takich przewodów wykonywane są połączenia zarówno między elementami układów zasilających, jak i sterujących. Temperatura odgrywa ważną rolę, jeśli chodzi o poprawne i bezpieczne działanie układów pneumatycznych. Maksymalne ciśnienie robocze dla przewodu podaje się zazwyczaj w odniesieniu do temperatury 20°C. Im temperatura jest wyższa, tym mniejsze ciśnienie w układzie. Przewody wykonane z pe fał ce zbrojonego (polichlorku winylu) w niskich temperaturach są zdecydowanie mniej plastyczne niż ich poliuretanowe odpowiedniki. Dodatek odpowiedniej ilości plastyfikatora lub kauczuku nadaje większą elastyczność przewodom pe fał ce.

Przycisk numer dwa na przyrządzie umieszczony jest sprężynie. Po kliknięciu w przycisk pojawia się pole boczne. W polu znajduje się pasek odtwarzania przedstawiający treść zgodną z opisem niżej: Węże pneumatyczne wykonane z poliuretanu (pe u, pe u en), ze względu na ich wysoką elastyczność, mają największe zastosowanie w instalacjach, w których poszczególne elementy znajdują się w małych odległościach od siebie i muszą być ze sobą połączone, często w zawiły sposób. Zaletą przewodów poliuretanowych jest ich wysoka odporność mechaniczna i chemiczna; mają mały promień gięcia oraz odporność na warunki atmosferyczne. Zakres temperatur, w którym świetnie sobie radzą, to od minus dziesięciu stopni Celsjusza do sześćdziesięciu stopni Celsjusza, ciśnienie robocze do 16 bar (w zależności od średnicy i grubości ścianki).

Przycisk numer trzy na przyrządzie umieszczony jest na środku sprężyny. Po kliknięciu w przycisk pojawia się pole boczne. W polu znajduje się pasek odtwarzania przedstawiający treść zgodną z opisem niżej: Inne materiały, z których wykonywane są przewody pneumatyczne, to polietylen (pe e), silikon, poliamid (pe a), teflon (pe te ef e) i guma (en be er). Zwoje przewodów pneumatycznych mogą mieć różną długość, średnicę, a nawet kolor. Różnorodność ta wynika z mnogości zastosowań. Wybór konkretnego rodzaju przewodu jest podyktowany warunkami atmosferycznymi oraz panującym ciśnieniem w rozpatrywanym układzie, rodzajem złączek (złączki wtykowe, skręcane i wciskowe nie zawsze są kompatybilne z jednym typem przewodu), a także stopniem skomplikowania układu – dla układów upakowanych blisko siebie i z dużą liczbą elementów zalecany jest przewód wykonany z elastycznego materiału. Tak samo ważne jest uwzględnienie branży – przykładowo dla przemysłu spożywczego materiał, z jakiego wykonany jest przewód pneumatyczny, musi spełniać określone normy bezpieczeństwa.

Zawór

Model możemy dowolnie obracać, przybliżać, oddalać za pomocą myszki. Na urządzeniu widoczny jest przycisk. Przycisk znajduje się również w lewym górnym rogu planszy. Oprócz przycisku z numerem 1, tożsamym z tym na planszy, widoczne są dwie ikony – od lewej: Okrągły przycisk z przekreślonym znakiem kamery: zresetuj kamerę, obok okrągły przycisk ze znaczkiem plej: Zatrzymaj kamerę.

Urządzenie składa się z metalowego korpusu z podstawą o kształcie koła, na którą nałożony jest okrągły element. Korpus zakończony jest prostopadłym do reszty korpusu okrągłym elementem, przez który przechodzi prostopadły do korpusu element o kształcie walca ze żłobionymi okręgami z jednej strony, oraz żłobionymi, równoległymi do elementu liniami.

Przycisk numer jeden na urządzeniu umieszczony jest na środku korpusu. Po kliknięciu w przycisk pojawia się pole boczne. W polu znajduje się pasek odtwarzania przedstawiający treść zgodną z opisem niżej: Pneumatyczny zawór sterujący przepływem jest niezbędnym elementem automatyki przemysłowej. Steruje kierunkiem przepływu sprężonego powietrza dla elementów wykonawczych (siłowniki) jedno- i dwustronnego działania, o ruchu zarówno liniowym, jak i obrotowym w układzie pneumatycznym sterującym i regulacyjnym. Zawory pneumatyczne dzielimy ze względu na: liczbę dróg przepływu, liczbę położeń, rodzaj sterowania. Otwory przyłączeniowe takich zaworów charakteryzują się również zróżnicowanymi średnicami. Najczęściej spotykane zawory pneumatyczne rozdzielające to te z jednym lub z dwoma stabilnymi położeniami. Można więc je podzielić ze względu na pełnioną funkcję na dławiące (dławiąco‑zwrotne) oraz odcinające. Zawory rozdzielające przewodowe połączone są przewodem za pomocą złączek na płycie przyłączeniowej. Wyróżnia się również zawory redukcyjne (bezpieczeństwa), które sterują ciśnieniem.

Sprężarka

Model możemy dowolnie obracać, przybliżać, oddalać za pomocą myszki. Na urządzeniu widoczne są przyciski. Przyciski znajdują się również w lewym górnym rogu planszy. Oprócz przycisków z numerami od 1 do 12, tożsamymi z tymi na planszy, widoczne są dwie ikony – od lewej: Okrągły przycisk z przekreślonym znakiem kamery: zresetuj kamerę, obok okrągły przycisk ze znaczkiem plej: Zatrzymaj kamerę.

Urządzenie składa się z metalowego korpusu o kształcie walca. Korpus stoi na dwóch nóżkach przymocowanych do powierzchni walcowej. Na górze powierzchni przymocowanych jest kilka elementów. Od lewej: Element o metalowym korpusie z podstawą o kształcie koła, na którą nałożony jest okrągły element. Korpus zakończony jest prostopadłym do reszty korpusu okrągłym elementem, przez który przechodzi prostopadły do korpusu element o kształcie walca ze żłobionymi okręgami z jednej strony oraz żłobionymi, równoległymi do elementu liniami z drugiej; pociągły element umieszczony nieco wyżej o walcowatym kształcie, jedna z jego podstaw połączona jest z jednym z dwóch tłoków wystających z metalowego korpusu. Obok znajduje się element o kształcie prostopadłościanu. Na jednej ze ścian są dwa przyciski: czerwony oraz zielony. Dalej znajduje się element w kształcie walca, z podstawą zwróconą w stronę frontu urządzenia. Za wymienionymi elementami, na korpusie, przymocowany jest płaski, duży, długi element tworzący osłonę. Na końcu korpusu znajduje się tarcza z czerwoną wskazówką.

Przycisk numer jeden na urządzeniu umieszczony jest na środku korpusu. Po kliknięciu w przycisk pojawia się pole boczne. W polu znajduje się pasek odtwarzania przedstawiający treść zgodną z opisem niżej: Kompresor tłokowy to najpopularniejszy typ sprężarek, które służą do przedmuchiwania, lakierowania, majsterkowania, prac w garażu, prac przydomowych czy prac w warsztacie. Elementem roboczym jest tłok, który poprzez wykonywanie ruchów posuwisto‑zwrotnych powoduje sprężanie zasysanych gazów. Typowe ciśnienie, jakie można za ich pomocą uzyskać, waha się od 8 do 10 barów.

Przycisk numer dwa na urządzeniu umieszczony jest na środku korpusu. Po kliknięciu w przycisk pojawia się pole boczne. W polu znajduje się pasek odtwarzania przedstawiający treść zgodną z opisem niżej: Praca tego typu sprężarek jest w pewnym stopniu ograniczona, obowiązuje tu zasada czasu pracy pięćdziesiąt na pięćdziesiąt. Oznacza to, że sprężarka nie jest przeznaczona do pracy ciągłej. Kluczowym elementem sprężarki tłokowej jest zbiornik (im większy, tym mniejsza częstotliwość załączania się sprężarki i tym dłuższy czas nieprzerwanej pracy). Po każdej pracy trwającej dłużej niż jedna godzina zalecane jest opróżnienie zbiornika ze względu na zbierający się w jego wnętrzu kondensat. Stan oleju należy sprawdzać przynajmniej raz w tygodniu i wymieniać go po trzystu godzinach pracy (chyba że jest to pierwsze użycie maszyny – wówczas pierwsza wymiana oleju powinna nastąpić już po stu godzinach pracy).

Przycisk numer trzy na urządzeniu umieszczony jest na jednym z dwóch elementów w kształcie wiru przytwierdzonych do dużego elementu znajdującego się na korpusie przyrządu. Po kliknięciu w przycisk pojawia się pole boczne. Na polu widnieje napis: Tłok.

Przycisk numer cztery na urządzeniu umieszczony jest na drugim z dwóch elementów w kształcie wiru przytwierdzonych do dużego elementu znajdującego się na korpusie przyrządu. Po kliknięciu w przycisk pojawia się pole boczne. Na polu widnieje napis: Tłok.

Przycisk numer pięć na urządzeniu umieszczony jest na elemencie o kształcie walca, z podstawą zwróconą w stronę frontu urządzenia. Na polu znajduje się napis: Silnik.

Przycisk numer sześć na urządzeniu umieszczony jest na elemencie o kształcie prostopadłościanu. Na jednej ze ścian znajdują się dwa przyciski: czerwony oraz zielony. Po kliknięciu w przycisk pojawia się pole boczne. Na polu znajduje się napis: Rozrusznik.

Przycisk numer siedem na urządzeniu umieszczony jest na tarczy z czerwoną wskazówką, stojącej na wąskiej nóżce na końcu korpusu narzędzia. Po kliknięciu w przycisk pojawia się pole boczne. Na polu znajduje się napis: Manometr.

Przycisk numer osiem na urządzeniu umieszczony jest na jedynym z ukośnych pasów znajdujących się na elemencie tworzącym osłonę. Po kliknięciu w przycisk pojawia się pole boczne. Na polu znajduje się napis: Pasy.

Przycisk numer dziewięć na urządzeniu umieszczony jest na płaskim, dużym, długim elemencie tworzącym osłonę. Po kliknięciu w przycisk pojawia się pole boczne. Na polu znajduje się napis: Osłona.

Przycisk numer dziesięć na urządzeniu umieszczony jest na pociągłym elemencie o walcowatym kształcie, którego jedna z podstaw połączona jest z jednym z dwóch tłoków wystających z metalowego korpusu elementu umieszczonego na korpusie sprężarki. Po kliknięciu w przycisk pojawia się pole boczne. Na polu znajduje się napis: Filtr.

Przycisk numer jedenaście na urządzeniu umieszczony jest na elemencie o metalowym korpusie z podstawą o kształcie koła, na którą nałożony jest okrągły element. Po kliknięciu w przycisk pojawia się pole boczne. Na polu znajduje się napis: Zawór bezpieczeństwa.

Przycisk numer dwanaście na urządzeniu umieszczony jest na jego korpusie. Po kliknięciu w przycisk pojawia się pole boczne. Na polu znajduje się napis: Zbiornik.

Reduktor ciśnienia

Model możemy dowolnie obracać, przybliżać, oddalać za pomocą myszki. Na urządzeniu widoczne są przyciski. Przyciski znajdują się również w lewym górnym rogu planszy. Oprócz przycisków z numerami od 1 do 9, tożsamymi z tymi na planszy, widoczne są dwie ikony – od lewej: Okrągły przycisk z przekreślonym znakiem kamery: zresetuj kamerę, obok okrągły przycisk ze znaczkiem plej: Zatrzymaj kamerę.

Urządzenie składa się z metalowego podłużnego korpusu o kształcie walca, na którego końcach znajdują się żłobienia. Do korpusu przyczepione są trzy elementy.

Pierwszy element umocowany jest na części korpusu odchodzącej w dół od walcowatego kształtu. Element ma elipsowaty pociągły, względem osi pionowej, kształt złożony jest z trzech warstw o średnicach zmniejszających się ku górze. Drugi element przytwierdzony jest nad elementem pierwszym, na części odchodzącej do góry od korpusu. Element ułożony jest po skosie. W element posiada od góry: wystający wihajster, sprężynę oraz końcówkę z nałożoną nakładką. Trzeci element umiejscowiony jest na pionowym paliku odchodzącym od korpusu. Na wystającym elemencie znajduje się tarcza ze wskazówką. Na tarczy ukazane są wartości od 0 do 10.

Przycisk numer jeden na urządzeniu umieszczony jest na środku korpusu. Po kliknięciu w przycisk pojawia się pole boczne. W polu znajduje się pasek odtwarzania przedstawiający treść zgodną z opisem niżej: Reduktor ciśnienia należy do grupy elementów przygotowujących sprężone powietrze. Jego zadaniem jest utrzymanie stałego ciśnienia za głównym zaworem – zabezpiecza w ten sposób całą instalację przed nadmiernym wzrostem ciśnienia. Każda poprawnie wykonana instalacja powinna być wyposażona w ten element. Reduktor obniża ciśnienie wyjściowe do pożądanej wartości (ustawionej na manometrze w reduktorach z manometrem) oraz utrzymuje stałą wartość ciśnienia na wyjściu, niezależnie od wahań ciśnienia wejściowego. Redukcja ciśnienia wylotowego jest więc podstawową funkcją, jaką pełni w instalacji reduktor ciśnienia. Bardzo popularnym rozwiązaniem jest filtroreduktor powietrza, który stanowi kombinację reduktora ciśnienia oraz filtra sprężonego powietrza. Zawór redukcyjny reguluje się samoczynnie, dzięki zastosowaniu ciśnienia różnicowego. Reduktory mogą różnić się wyglądem, ale zasada działania jest zawsze taka sama: powietrze przesuwa tzw. grzybek za pomocą popychacza i sprężyny – jeżeli ciśnienie nie może zneutralizować siły od sprężyny, grzybek popychany jest w dół; jeżeli natomiast ciśnienie osiągnie pożądaną wartość, grzybek odcina przepływ powietrza; ciśnienie na wyjściu obniżane jest przez otwór w membranie. Niższe ciśnienie powoduje, że nacisk sprężyny, ciśnienie w zbiorniku i pod membraną podnosi membranę i sprężone powietrze trafia do otoczenia (atmosfery). W przypadku reduktorów pozbawionych upustu ciśnienia otwory w grzybku i popychaczu doprowadzają ciśnienie zgodne z tym panującym pod membraną.

Przycisk numer dwa na urządzeniu umieszczony jest wihajstrze umiejscowionym na końcu elementu przytwierdzonego do korpusu po ukosie, niedaleko sprężyny. Po kliknięciu w przycisk pojawia się pole boczne. W polu bocznym znajduje się napis: Pokrętło do regulacji ciśnienia ze wskaźnikiem nastawy.

Przycisk numer trzy na urządzeniu umieszczony jest na końcu elemencie przytwierdzonym do korpusu po ukosie, u nasady sprężyny. Po kliknięciu w przycisk pojawia się pole boczne. W polu widnieje napis: Regulator ciśnienia z wymiennym wkładem.

Przycisk numer cztery na urządzeniu umieszczony jest na elemencie o najmniejszej średnicy będącego częścią elementu o elipsowatym kształcie złożonym z trzech warstw, których średnica zmniejsza się ku górze. Po kliknięciu w przycisk pojawia się pole boczne. W polu widnieje napis: Wkład filtracyjny ze stali nierdzewnej.

Przycisk numer pięć na urządzeniu umieszczony jest na żłobieniach umiejscowionych na końcach korpusu. W polu znajduje się napis: Przyłącze z gwintem zewnętrznym.

Przycisk numer sześć na urządzeniu umieszczony jest na żłobieniach umiejscowionych na końcach korpusu. W polu znajduje się napis: Przyłącze z gwintem zewnętrznym.

Przycisk numer siedem na urządzeniu umieszczony jest na tarczy z czerwoną wskazówką, stojącej na wąskiej nóżce na korpusie narzędzia. Po kliknięciu w przycisk pojawia się pole boczne. W polu znajduje się napis: Manometr.

Przycisk numer osiem na urządzeniu umieszczony jest na sprężynie będącej częścią elementu ułożonego ukośnie w stosunku do korpusu. Po kliknięciu w przycisk pojawia się pole boczne. W polu znajduje się napis: Sprężyna.

Przycisk numer dziewięć na urządzeniu umieszczony jest na skierowanej ku dołowi końcówce elementu ułożonego ukośnie w stosunku do korpusu. Po kliknięciu w przycisk pojawia się pole boczne. Na polu znajduje się napis: Grzybek.

Prasa pneumatyczna

Model możemy dowolnie obracać, przybliżać, oddalać za pomocą myszki. Na urządzeniu widoczne są przyciski. Przyciski znajdują się również w lewym górnym rogu planszy. Oprócz przycisków z numerami od 1 do 6, tożsamymi z tymi na planszy, widoczne są dwie ikony – od lewej: Okrągły przycisk z przekreślonym znakiem kamery: zresetuj kamerę, obok okrągły przycisk ze znaczkiem plej: Zatrzymaj kamerę.

Urządzenie składa się z metalowej podstawy, ze żłobieniem o kształcie krzyża. Na podstawie stoją dwa słupki o kształcie kolumn. Słupki złączone są ze sobą na końcach metalowym elementem, do którego przytwierdzony jest duży element o walcowatym kształcie. Od górnego elementu, którym połączone są kolumny, przyczepiony jest element o kształcie walca, za nim drugi wąski pociągły element. Elementy złączone są podstawą. Większy ma wgłębienie przy podstawie, drugi wystaje za podstawę. Nad elementami znajduje się czerwony przycisk.

Przycisk numer jeden na urządzeniu umieszczony jest na elemencie znajdującym się w centrum urządzenia. Po kliknięciu w przycisk pojawia się pole boczne. W polu znajduje się pasek odtwarzania przedstawiający treść zgodną z opisem niżej: Działanie prasy pneumatycznej polega na wywieraniu nacisku (zgniatania, prasowania) na przedmiot umieszczony pomiędzy jej elementami roboczymi. Prasa ma prostą konstrukcję, co czyni ją urządzeniem niemal bezawaryjnym. Składa się z komory zgniotu, siłownika pneumatycznego (napędzający tłok zgniatający) oraz zaworu sterującego.

Przycisk numer dwa na urządzeniu umieszczony jest na podstawie urządzenia. Po kliknięciu w przycisk pojawia się pole boczne. W polu bocznym znajduje się napis: Dolna część komory zgniotu.

Przycisk numer trzy na urządzeniu umieszczony jest poniżej podstawy elementów zwisających z górnej części urządzenia. Po kliknięciu w przycisk pojawia się pole boczne. W polu widnieje napis: Komora zgniotu (otwarta).

Przycisk numer cztery na urządzeniu umieszczony jest na elemencie podstawy elementów zwisających z górnej części urządzenia. Po kliknięciu w przycisk pojawia się pole boczne. W polu widnieje napis: Tłok.

Przycisk numer pięć na urządzeniu umieszczony jest na elemencie łączącym obydwie kolumny, umiejscowionym nad tłokiem. W polu znajduje się napis: Cylinder pneumatyczny.

Przycisk numer sześć na urządzeniu umieszczony jest na części łączącej dwie kolumny nad tłokiem. Jest to przycisk o kolorze czerwonym. Na polu znajduje się napis: Włącznik.
