Prace eksploatacyjne i naprawy sieci zasilających
Montaż i eksploatacja sieci zasilających oraz trakcji elektrycznej - Technik elektroenergetyk transportu szynowego
Prace konserwacyjne i naprawcze sieci zasilających
DOKUMENTACJA INTERAKTYWNA
Spis treści
Protokół odbioru usługi przeglądu okresowegoProtokół odbioru usługi przeglądu okresowego
Dziennik operacyjnyDziennik operacyjny
Powiadomienie o wprowadzeniu ograniczeń w ruchu pociągówPowiadomienie o wprowadzeniu ograniczeń w ruchu pociągów
Tabela pomiarów przewodów jezdnych sieci trakcyjnejTabela pomiarów przewodów jezdnych sieci trakcyjnej
Prace utrzymaniowePrace utrzymaniowe

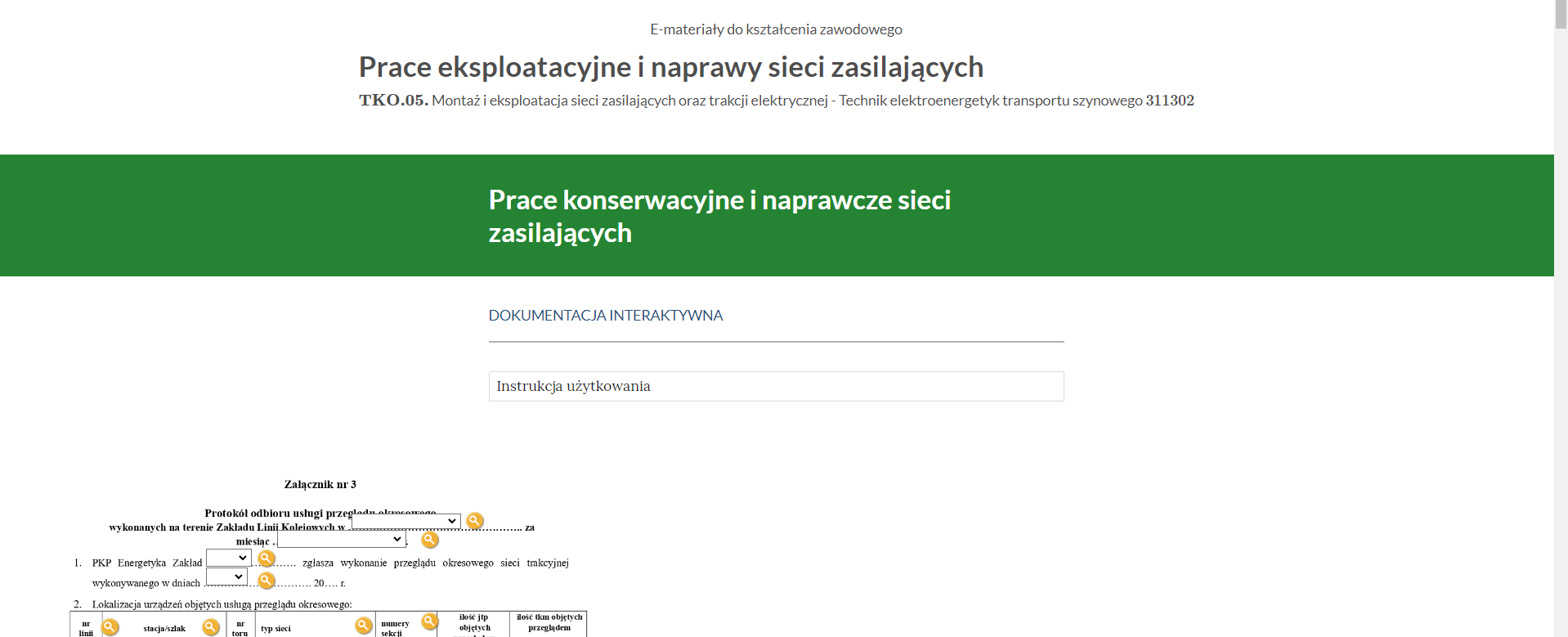

Na pierwszym ekranie przewiń ekran w dół, by zobaczyć dokument w całości.
Aby lepiej widzieć szczegóły, możesz włączyć tryb pełnoekranowy, klikając ikonę widoczną poniżej.
Tryb pełnoekranowy możesz zamknąć, klikając krzyżyk w prawym górnym rogu ekranu.

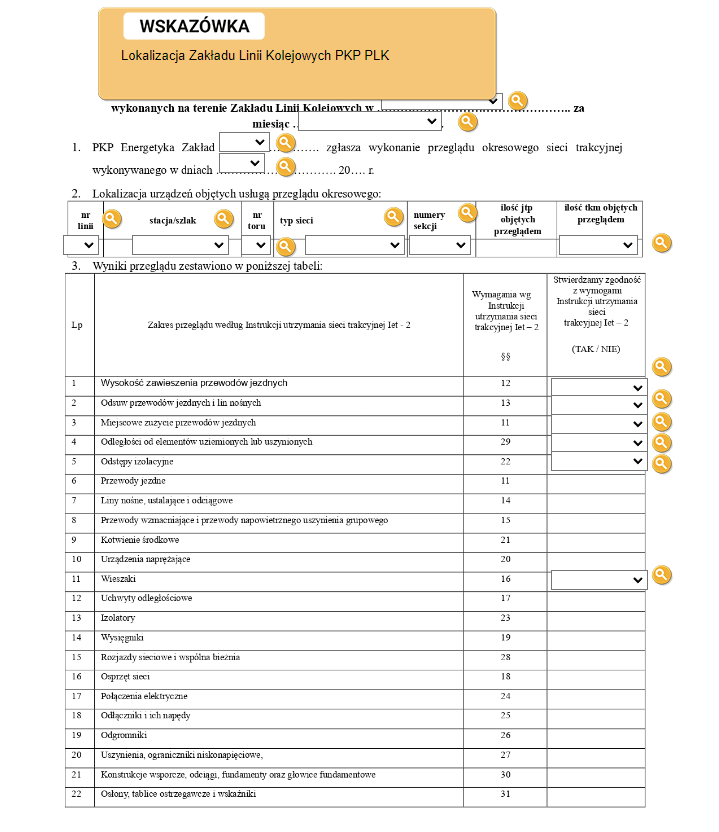

Aby skorzystać ze wskazówek, kliknij ikonę lupy, widoczną poniżej.
Po kliknięciu lupy zobaczysz ekran ze wskazówką. Zapoznaj się z treścią wskazówek, by łatwiej wykonać kolejne zadania.

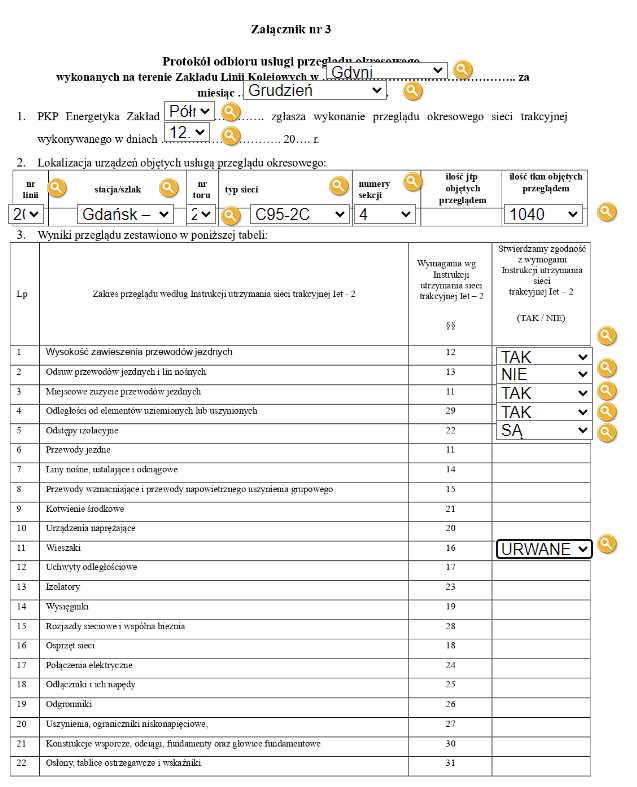

Następnie wypełnij dokument. Aby to zrobić, klikaj strzałki w rubrykach. Po kliknięciu strzałki otworzy się lista rozwijana dla danej rubryki. Wybierz poprawną wartość i kliknij ją. Wtedy wartość zostanie automatycznie uzupełniona w rubryce.
Kiedy skończysz wypełnianie dokumentu, kliknij przycisk SPRAWDŹ, by dowiedzieć się, czy poprawnie wypełniłeś rubryki.

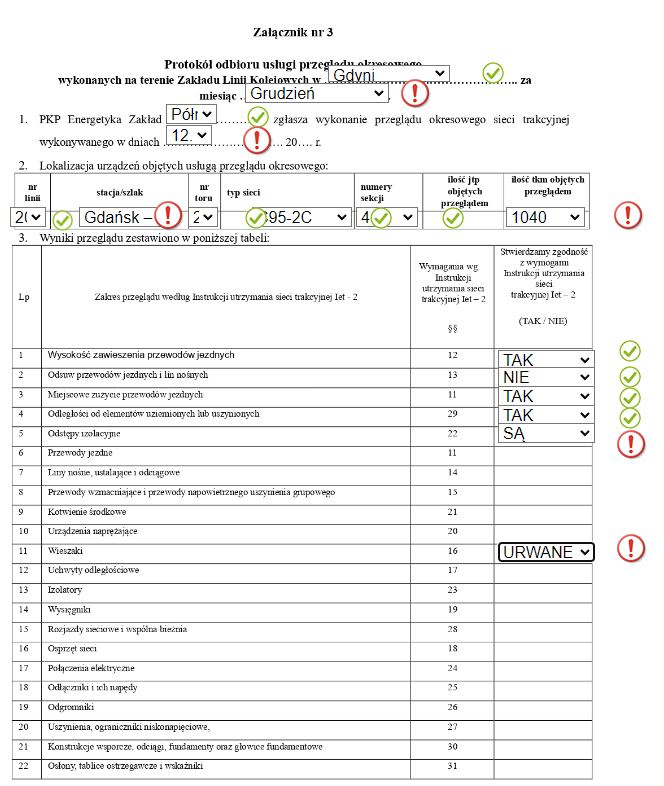

Rubryki wypełnione prawidłowo automatycznie odznaczą się zielonym symbolem haczyka. Natomiast rubryki wypełnione błędnie zostaną oznaczone czerwonym wykrzyknikiem. Teraz możesz poprawić swoje odpowiedzi i poprawnie wypełnić dokument. W tym celu kliknij strzałki w rubrykach wypełnionych błędnie i wybierz z listy rozwijanej inną wartość.
Na koniec kliknij przycisk DALEJ, by przejść do kolejnego dokumentu.
Protokół odbioru usługi przeglądu okresowego
Załącznik numer 3
Dokument zawiera informacje na temat warunków przeglądu. Zawarte są w nim informacje takie jak:
- Przewody jezdne
- Liny nośne, ustalające i odciągowe
- Przewody wzmacniające i przewody napowietrznego uszynienia grupowego
- Kotwienie środkowe
-Urządzenia naprężające
- Uchwyty odległościowe
- Izolatory
- Wysięgniki
- Rozjazdy sieciowe i wspólna bieżnia
- Osprzęt sieci
- Połączenia elektryczne
- Odłączniki i ich napędy
- Odgromniki
- Uszynienia, ograniczniki niskonapięciowe,
- Konstrukcje wsporcze, odciągi, fudamenty oraz głowice fundamentowe
- Osłony, tablice ostrzegawcze i wskaźniki
Powrót do spisu treściPowrót do spisu treści

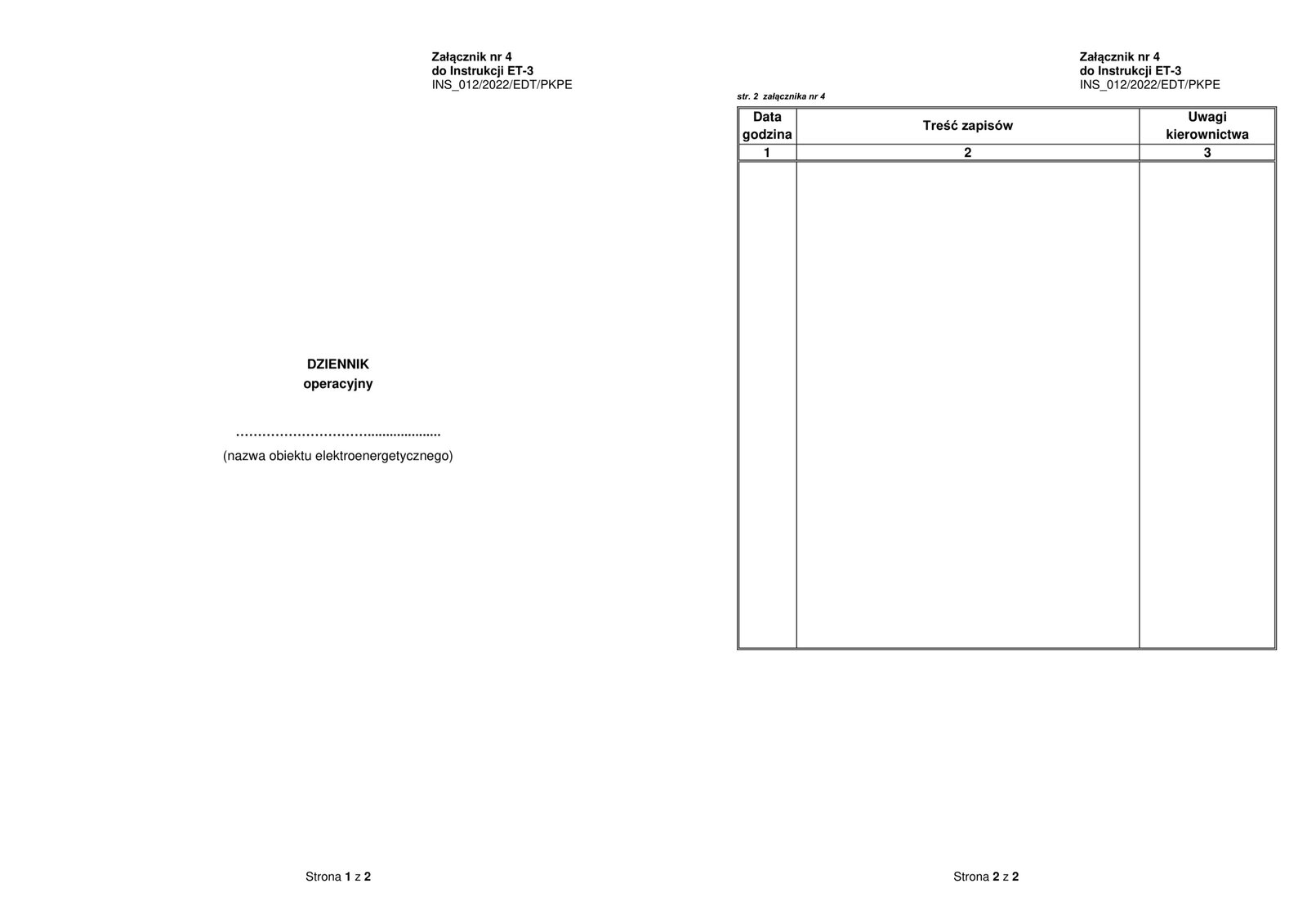

Dziennik operacyjny
Zasób interaktywny dostępny pod adresem https://zpe.gov.pl/a/D30NfggkN
Załącznik nr 4 do instrukcji ET‑3
Powrót do spisu treściPowrót do spisu treści

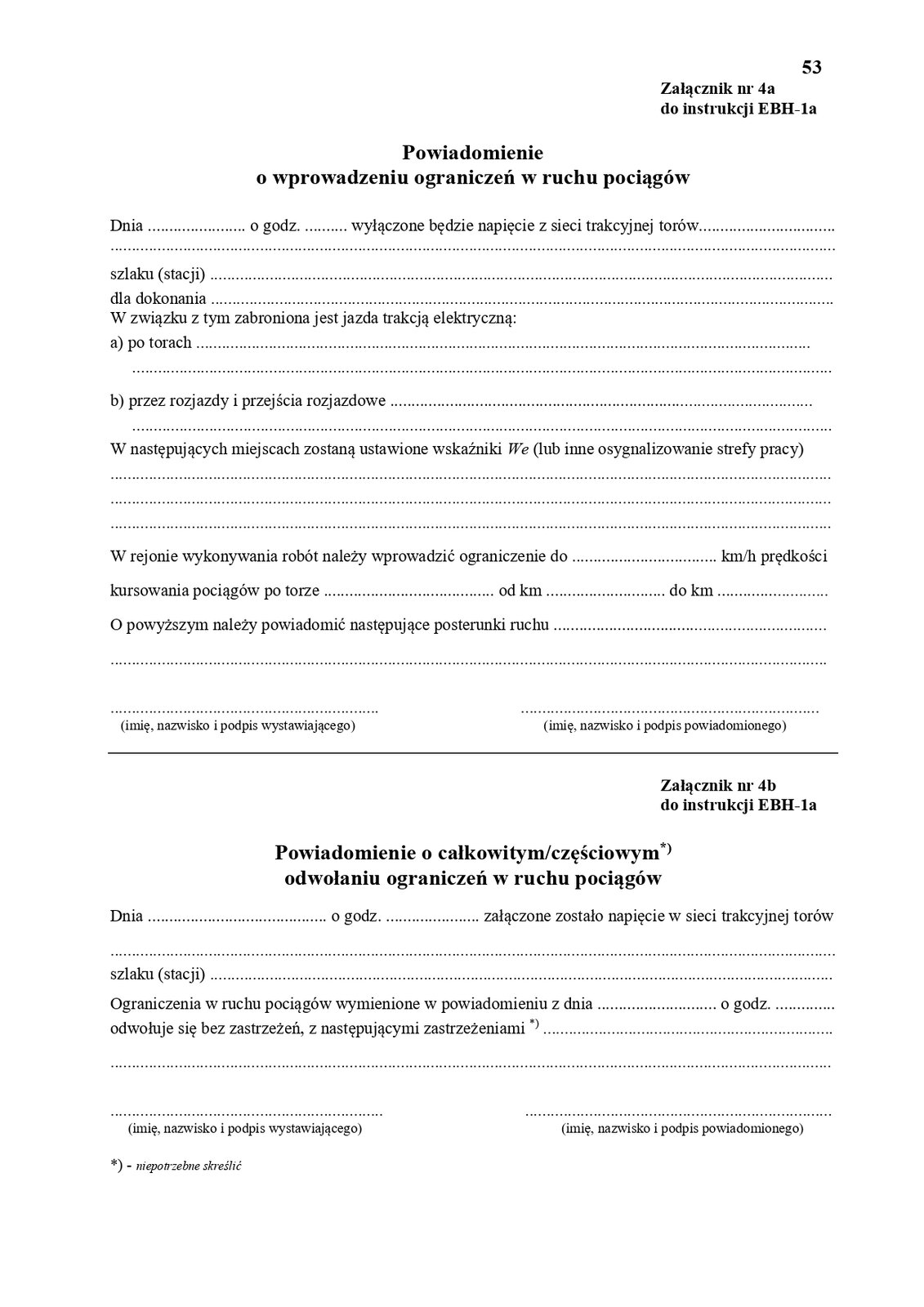

Powiadomienie o wprowadzeniu ograniczeń w ruchu pociągów
Zasób interaktywny dostępny pod adresem https://zpe.gov.pl/a/D30NfggkN
Powiadomienie o wprowadzeniu ograniczeń w ruchu pociągów
Powiadomienie o całkowitym/częściowym) odwołaniu ograniczeń w ruchu pociągów
Powrót do spisu treściPowrót do spisu treści

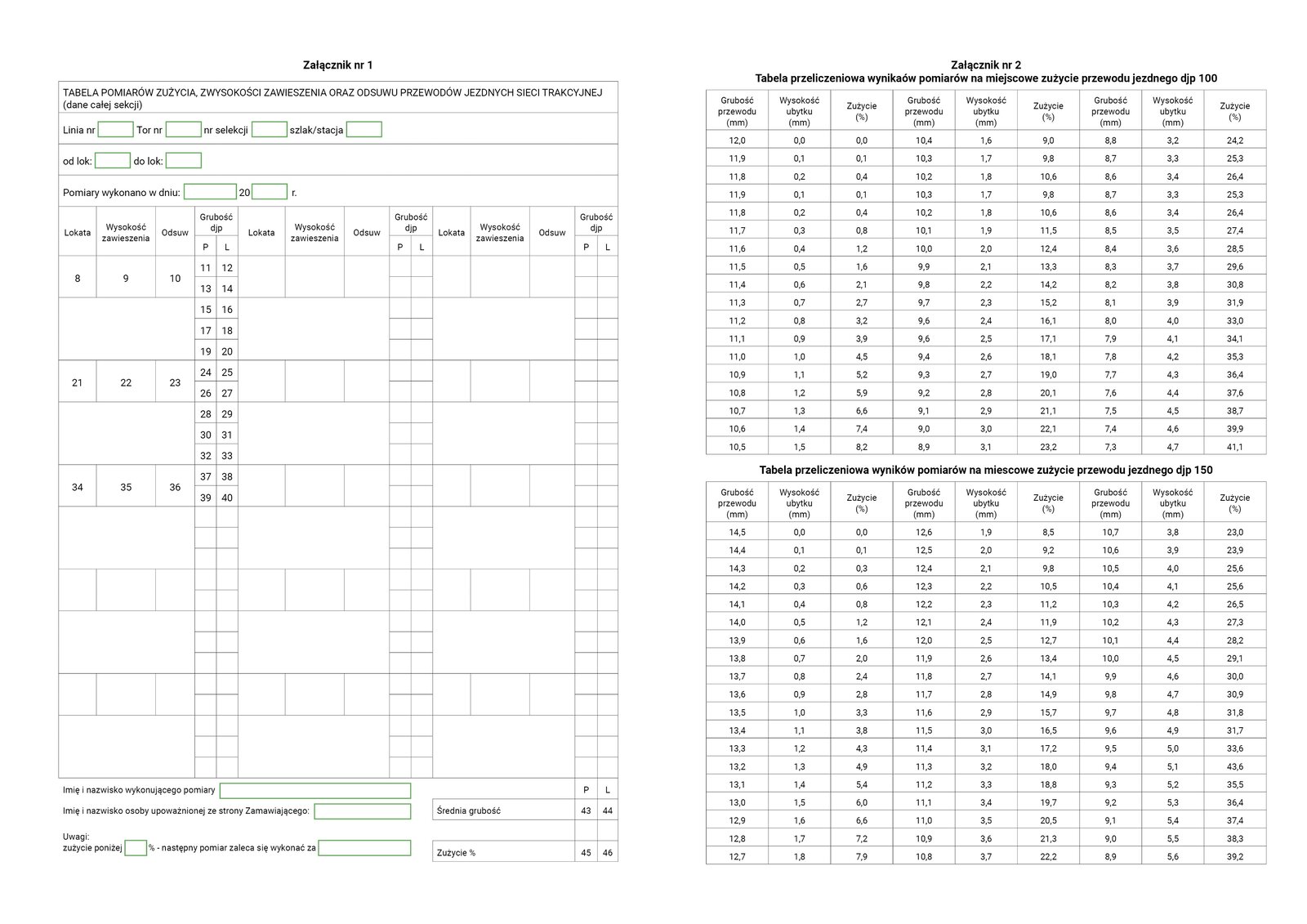

Tabela pomiarów przewodów jezdnych sieci trakcyjnej
Zasób interaktywny dostępny pod adresem https://zpe.gov.pl/a/D30NfggkN
Załącznik nr 1
Tabela pomiarów zużycia, z wysokości oraz odsuwu przewodów jezdnych sieci trakcyjnej (danej całej sekcji). W dokumencie zawarte są informacje takie jak:
- Lokata
- Wysokość zawieszenia
- Odsuw
- Grubość djp
Przedstawione są również tabele przeliczeniowe wyników pomiarów na miejscowe zużycie przewodu jezdnego djp 100 oraz tabela przeliczeniowa wyników pomiarów na miejscowe zużycie przewodu jezdnego djp 150.
Powrót do spisu treściPowrót do spisu treści
Prace utrzymaniowe
Zasób interaktywny dostępny pod adresem https://zpe.gov.pl/a/D30NfggkN

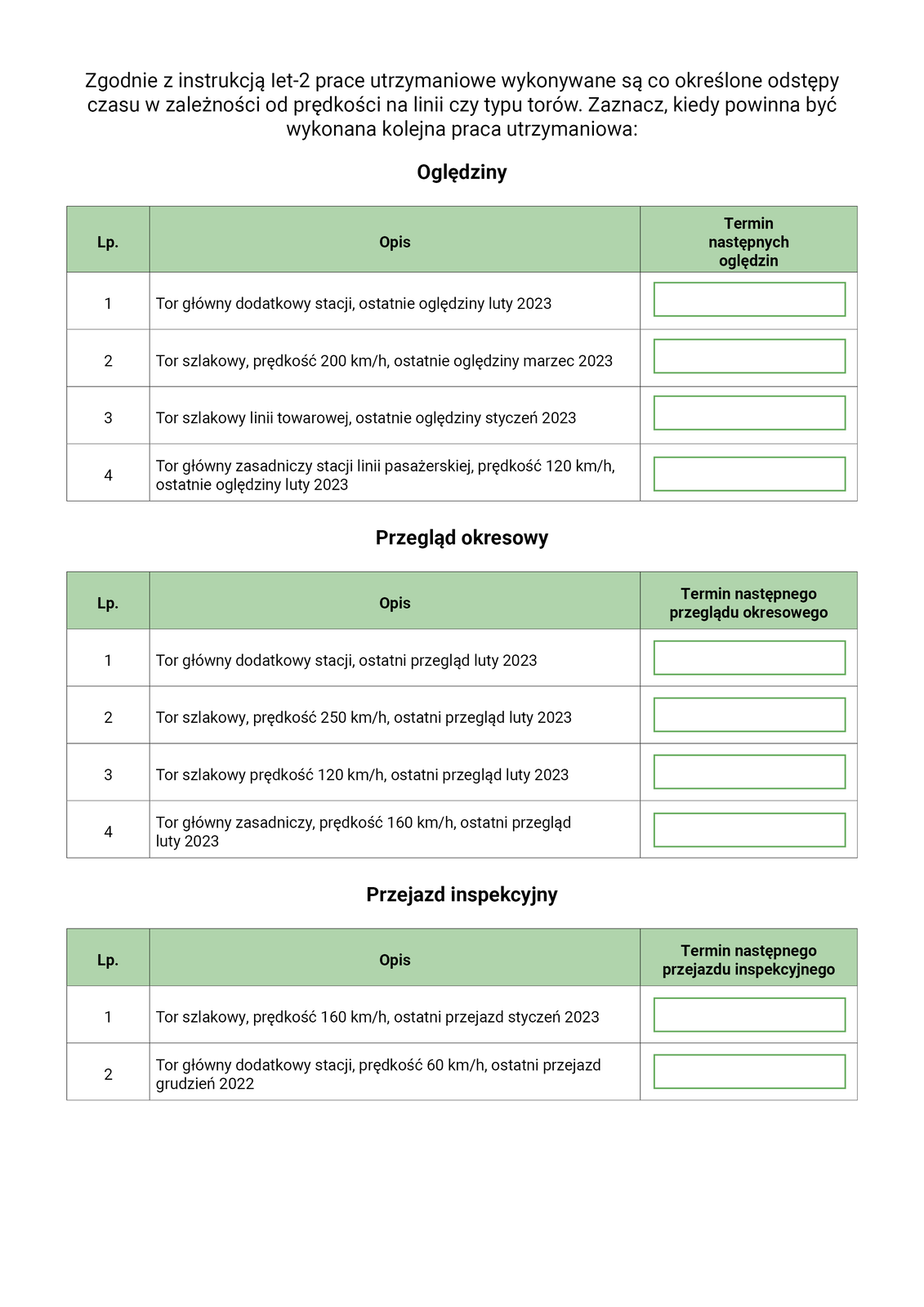

Prace utrzymaniowe
Zgodnie z instrukcją let‑2 prace utrzymaniowe wykonane są co określone odstępy czasu w zależności od prędkości na linii czy typu torów. Zaznacz, kiedy powinna być wykonana kolejna praca utrzymaniowa.
Oględziny
Przegląd okresowy
Przejazd inspekcyjny
