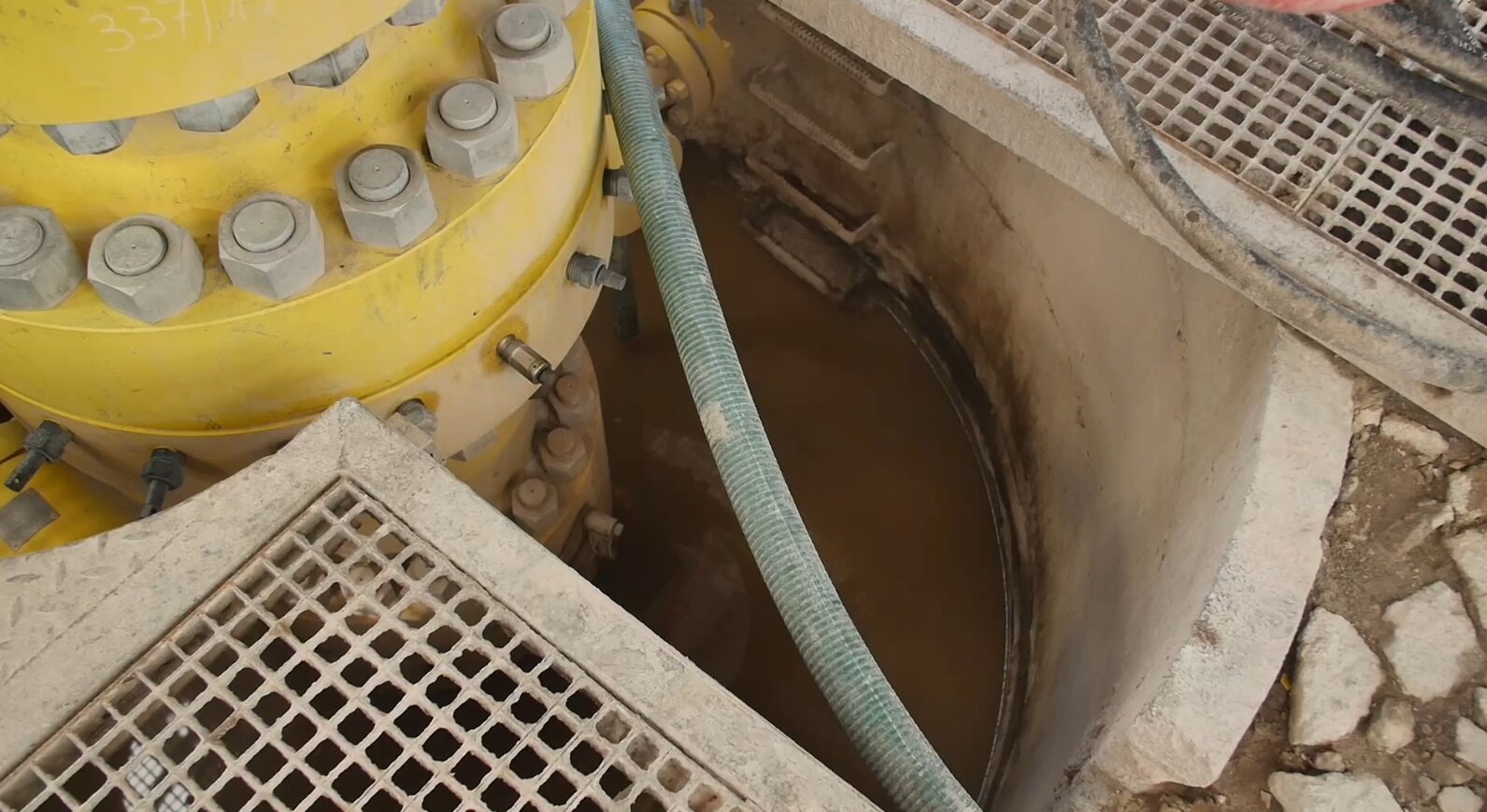

Na zdjęciu widoczna jest więźba rurowa z góry. Więźby rurowe służą do podwieszania rur okładzinowych zapuszczonych i zacementowanych w otworze wiertniczym oraz do instalowania na nich głowic przeciwerupcyjnych. Po zakończeniu wiercenia, gdy otwór przekazywany jest do eksploatacji, na więźbie montuje się głowicę eksploatacyjną. Na zdjęciu widoczny jest otwór. W jego środku znajduje się więźba, a na niej zamontowana jest głowica. W otworze znajduje się płyn. Obok głowicy widoczne są różne przewody.
Poniżej zdjęcia w prawym dolnym rogu widoczny jest przycisk odtwarzania. Tekst nagrania jest zgodny z tytułem zdjęcia.

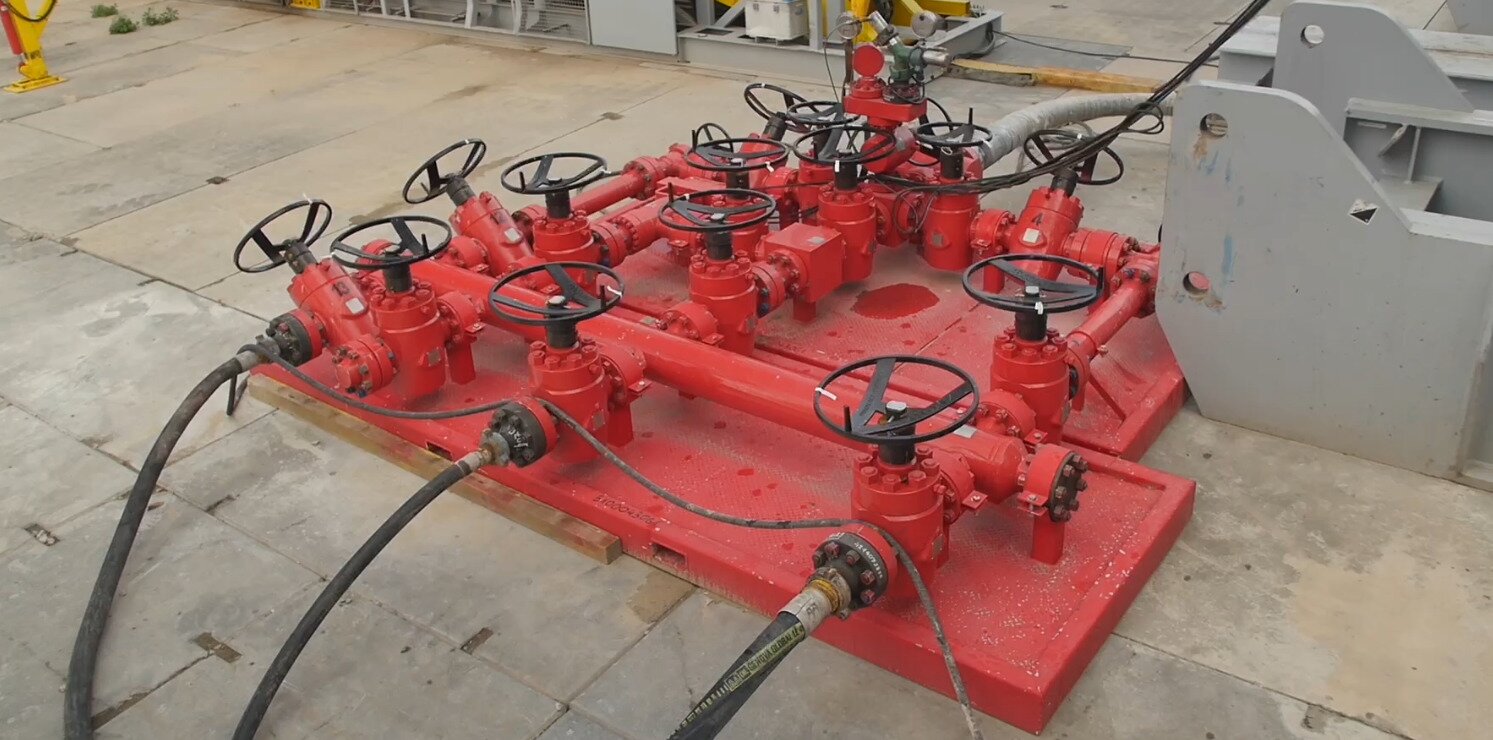

Na zdjęciu widoczny jest węzeł dławienia. Węzeł dławienia służy do tłumienia wypływu płynu złożowego z otworu. Na zdjęciu widoczna jest platforma, na której znajduje się duża ilość przewodów z zaworami. Z jednej strony do węzła prowadzą trzy przewody, a z drugiej znajduje się jeden większy przewód. Przy większym przewodzie znajdują się manometry. Węzeł dławienia posiada dużo więcej zaworów niż węzeł zatłaczania.
Poniżej zdjęcia w prawym dolnym rogu widoczny jest przycisk odtwarzania. Tekst nagrania jest zgodny z tytułem zdjęcia.

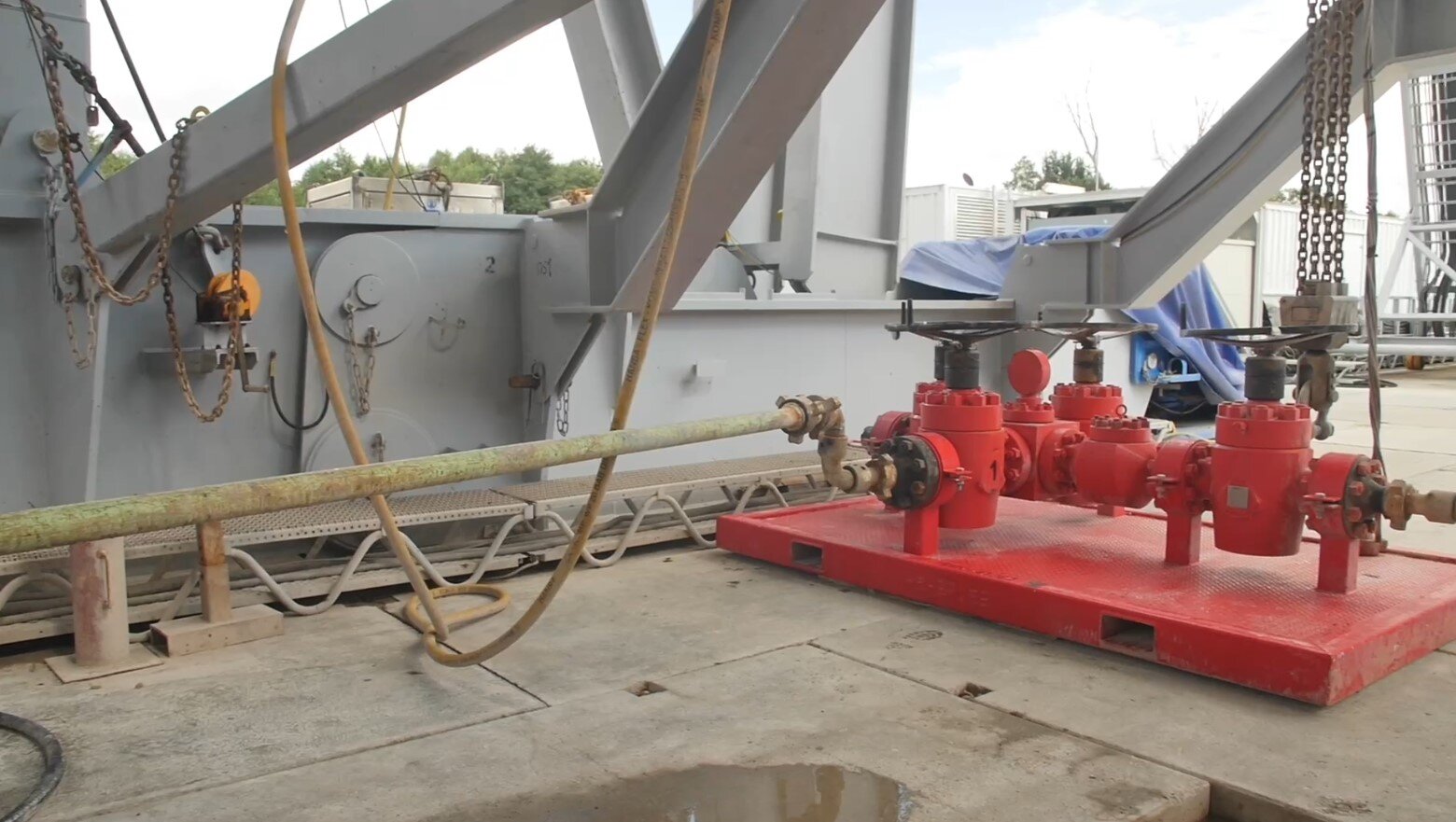

Na zdjęciu widoczny jest węzeł zatłaczania. Węzeł zatłaczania służy do zatłaczania płuczki. Jest to platforma, na której znajdują się przewody oraz zawory. Do platformy, z lewej strony, podłączony jest przewód.
Poniżej zdjęcia w prawym dolnym rogu widoczny jest przycisk odtwarzania. Tekst nagrania jest zgodny z tytułem zdjęcia.

Na zdjęciu widoczna jest głowica przeciwerupcyjna z podwójnymi szczękami. Urządzenie jest przeznaczone do zamknięcia wylotu otworu wiertniczego przy wierceniach obrotowych w celu przeciwdziałania erupcji płynu złożowego. Z prawej i lewej strony głowicy znajdują się podwójne szczęki, które są ustabilizowane za pomocą stalowych przewodów.
Poniżej zdjęcia w prawym dolnym rogu widoczny jest przycisk odtwarzania. Tekst nagrania jest zgodny z tytułem zdjęcia.

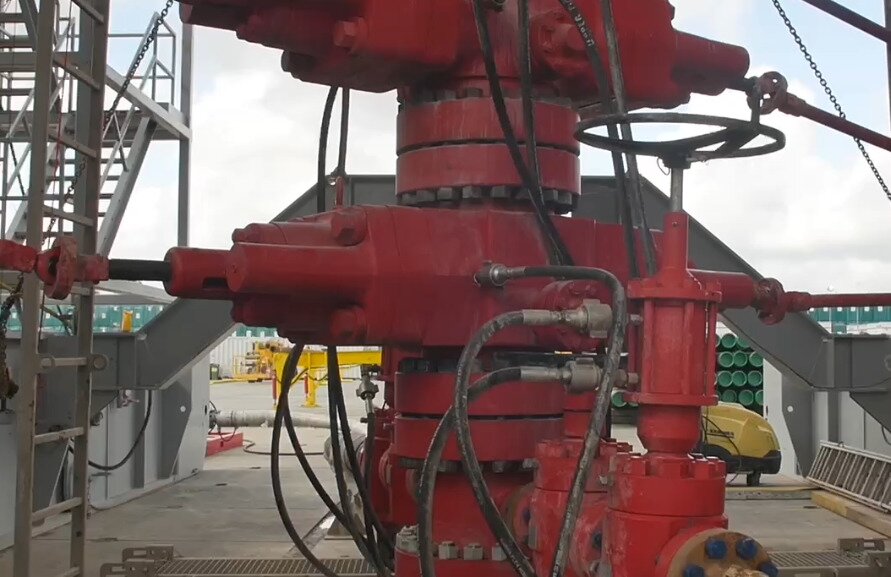

Na zdjęciu widoczna jest głowica przeciwerupcyjna szczękowa z pojedynczymi szczękami. Urządzenie jest przeznaczone do zamknięcia wylotu otworu wiertniczego przy wierceniach obrotowych w celu przeciwdziałania erupcji płynu złożowego. Urządzenie składa się z poziomego prostopadłościanu posiadającego z prawej i lewej strony walce, do których przyłączone są metalowe rury. Nad i pod prostopadłościanem znajduje się okrągły element łączący elementy wiertnicze.
Poniżej zdjęcia w prawym dolnym rogu widoczny jest przycisk odtwarzania. Tekst nagrania jest zgodny z tytułem zdjęcia.

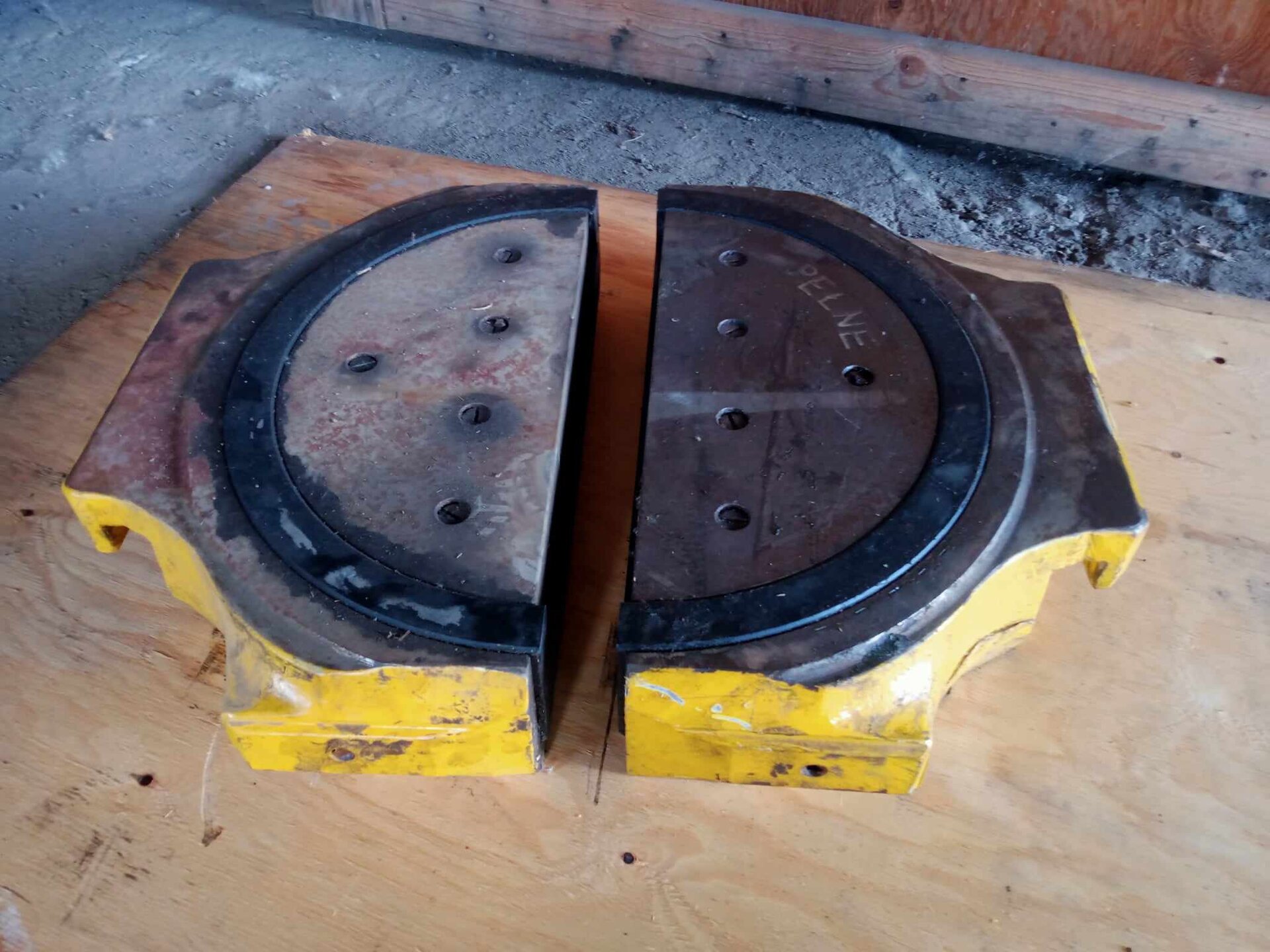

Na zdjęciu widoczne są szczęki na przewód. Szczęki służą do zaciśnięcia przewodu wiertniczego. Szczęki są w kształcie metalowego koła z wyciętym okrągłym środkiem. Wewnątrz metalowego zacisku znajduje się inny materiał. Na kole znajduje się pięć otworów na śruby. Koło jest otoczone większym okręgiem z innego materiału. Koło przedzielone jest w połowie. Zewnętrzna warstwa szczęk jest metalowa i jest koloru żółtego.
Poniżej zdjęcia w prawym dolnym rogu widoczny jest przycisk odtwarzania. Tekst nagrania jest zgodny z tytułem zdjęcia.

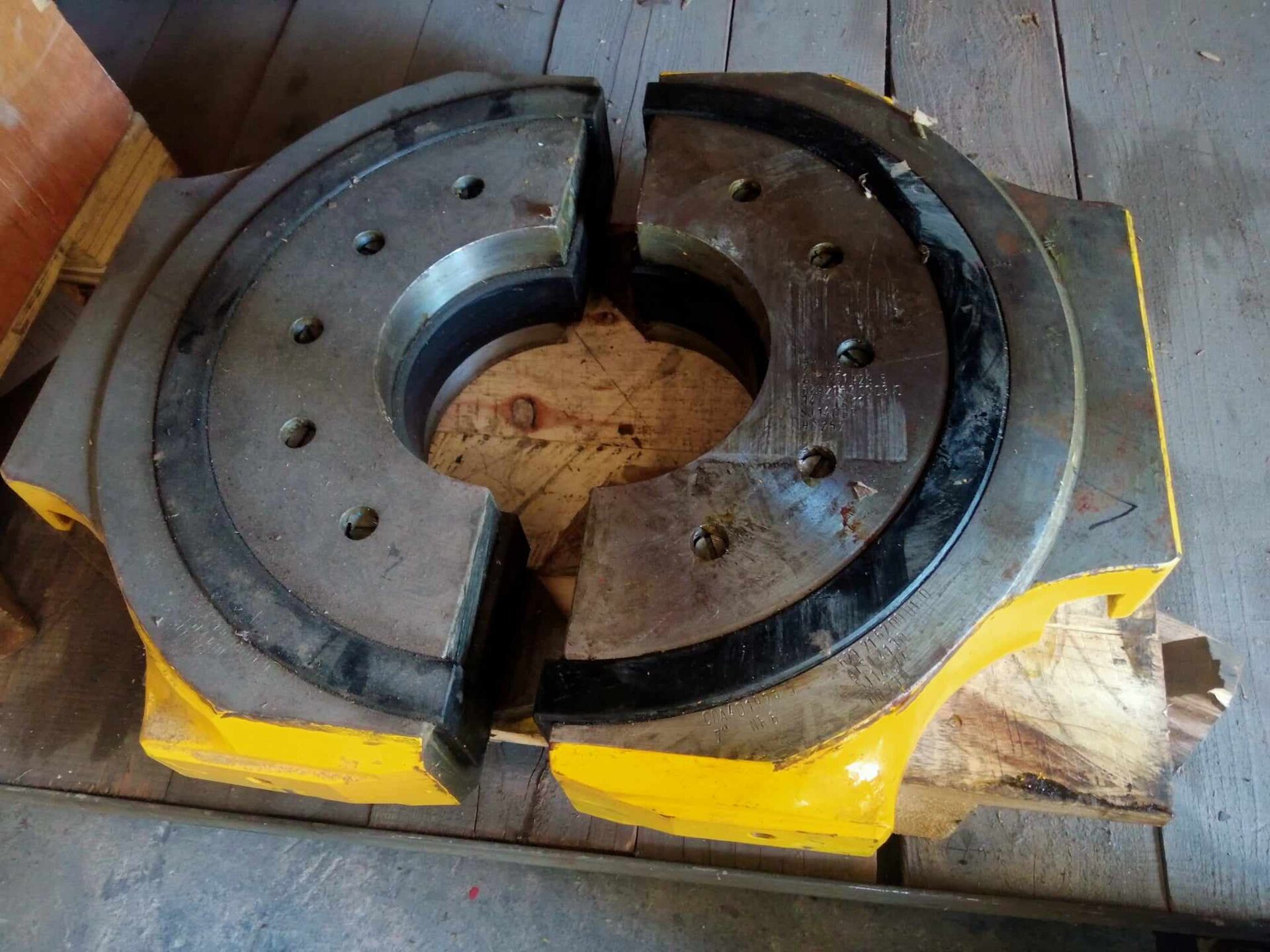

Na zdjęciu widoczne są szczęki na przewód. Szczęki służą do zaciśnięcia przewodu wiertniczego. Szczęki są w kształcie metalowego koła. Wewnątrz metalowego zacisku znajduje się inny materiał. Na kole znajduje się pięć otworów na śruby. Koło jest otoczone większym okręgiem z innego materiału. Koło przedzielone jest w połowie. Zewnętrzna warstwa szczęk jest metalowa i jest koloru żółtego.
Poniżej zdjęcia w prawym dolnym rogu widoczny jest przycisk odtwarzania. Tekst nagrania jest zgodny z tytułem zdjęcia.

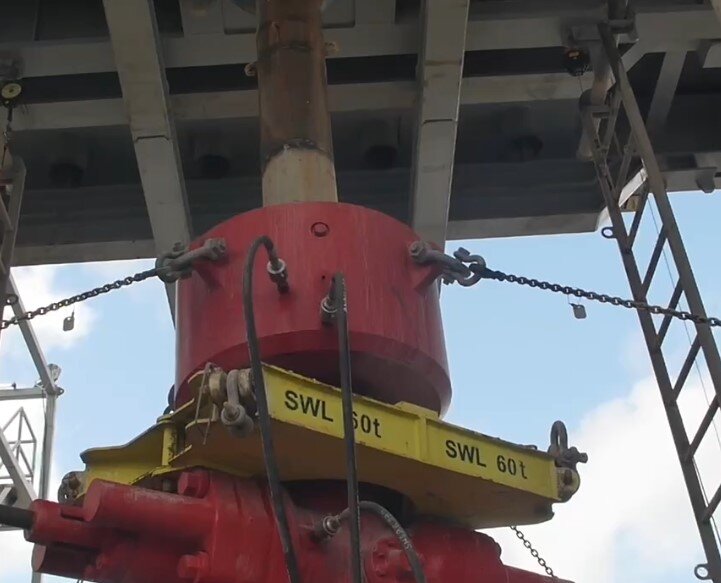

Na zdjęciu widoczna jest głowica przeciwerupcyjna uniwersalna. Urządzenie jest przeznaczone do zamknięcia wylotu otworu wiertniczego przy wierceniach obrotowych w celu przeciwdziałania erupcji płynu złożowego. Urządzenie kształtem przypomina sporej wielkości walec. Pod walcem znajduje się platforma z informacją o nośności sześćdziesięciu ton. Do głowicy przymocowane są łańcuchy. Nad głowicą widoczny jest wychodzący z niej przewód wiertniczy.
Poniżej zdjęcia w prawym dolnym rogu widoczny jest przycisk odtwarzania. Tekst nagrania jest zgodny z tytułem zdjęcia.

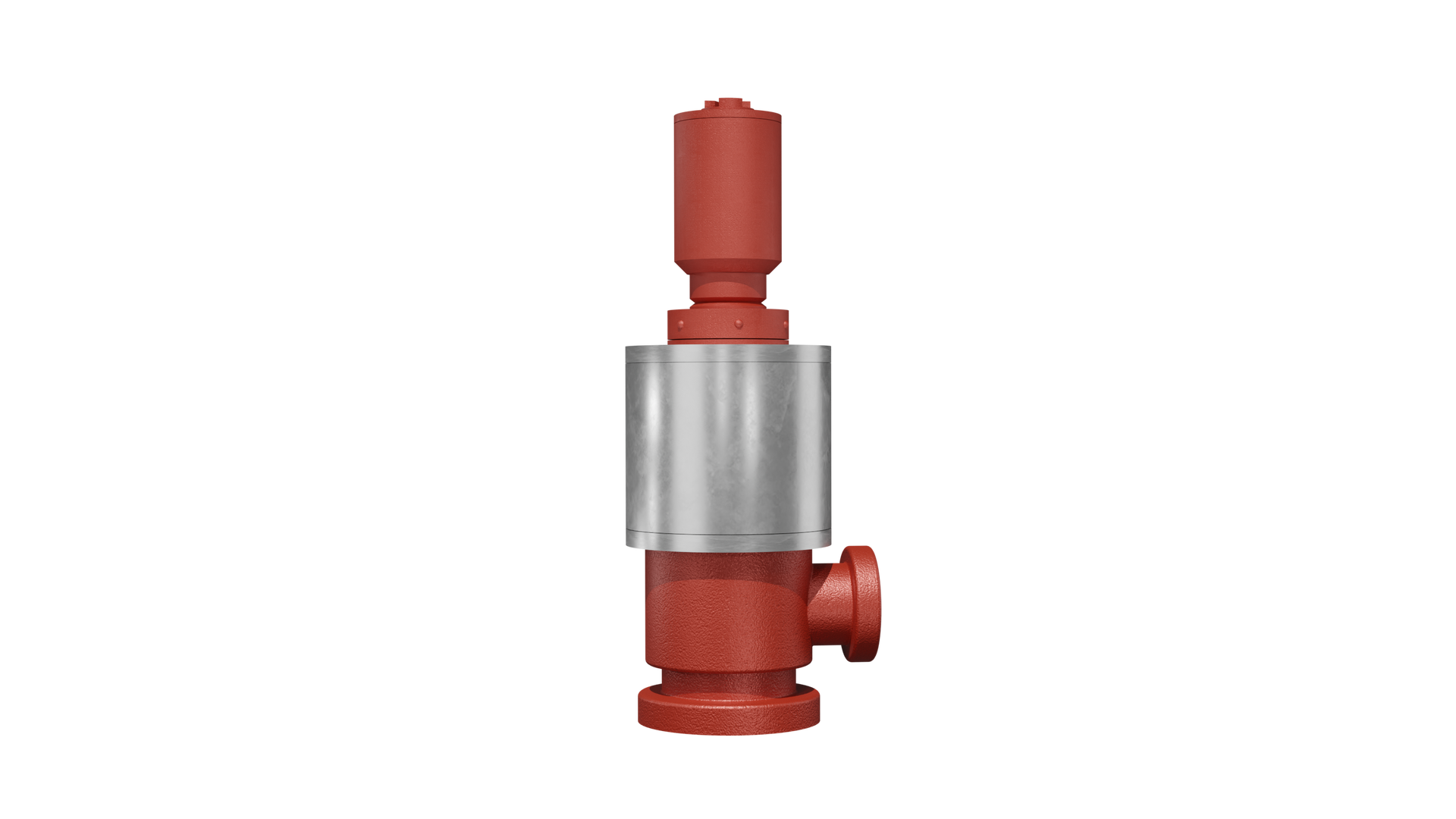

Na zdjęciu widoczny jest model prewentera obrotowego. Urządzenie jest przeznaczone do zamknięcia wylotu otworu wiertniczego przy wierceniach obrotowych w celu przeciwdziałania erupcji płynu złożowego. Urządzenie składa się z okrągłego trzonu. Na trzonie znajduje się srebrny walec. Z prawej strony trzonu widoczne jest przyłącze na przewód wiertniczy. Nad trzonem znajduje się kolejny element w kształcie walca.
Poniżej zdjęcia w prawym dolnym rogu widoczny jest przycisk odtwarzania. Tekst nagrania jest zgodny z tytułem zdjęcia.

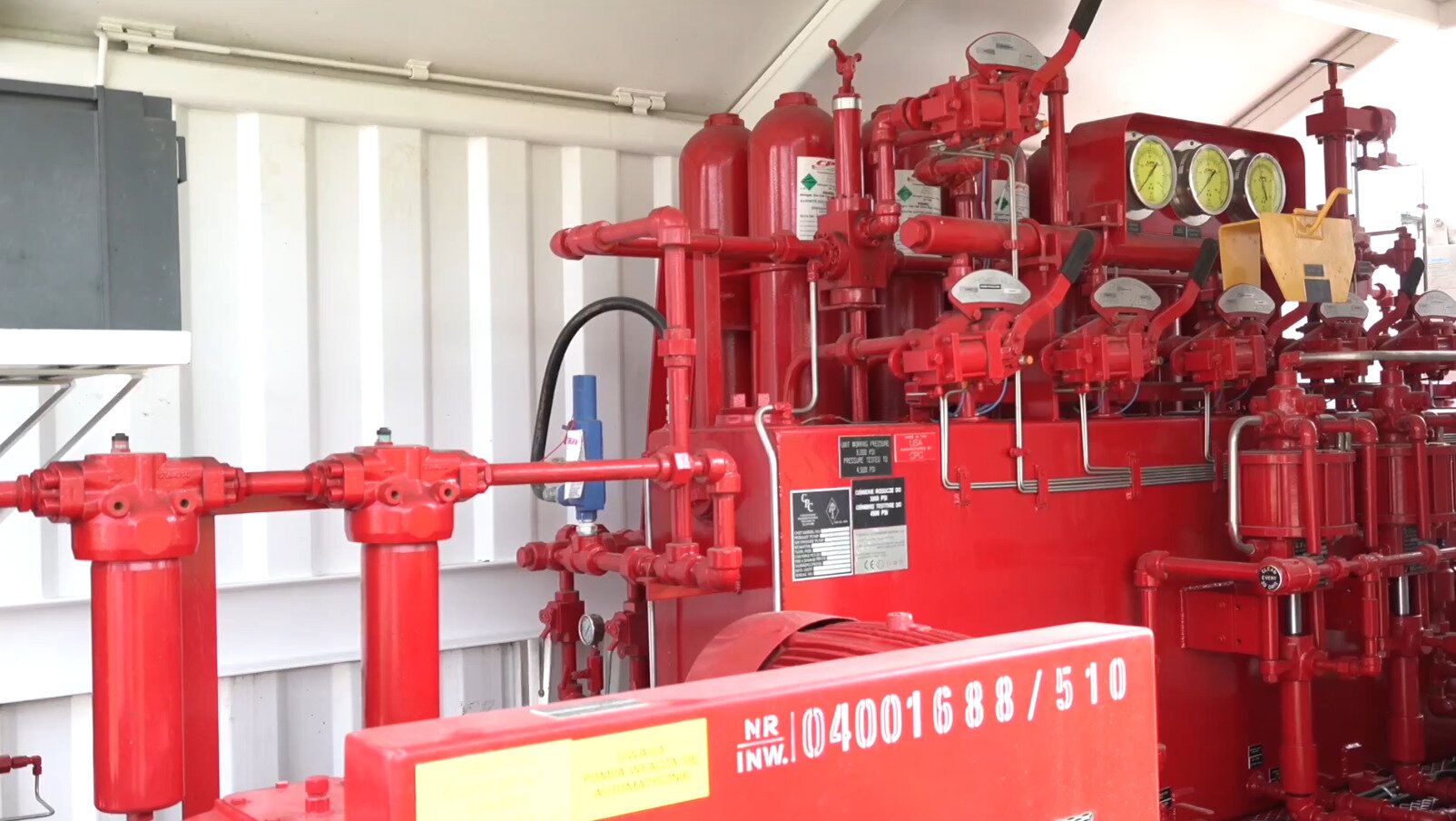

Na zdjęciu widoczna jest stacja do hydraulicznego sterowania prewenterami oraz zasuwami hydraulicznymi. Z prawej strony ekranu widoczny jest duży prostopadłościan. Wokół prostopadłościanu znajduje się duża ilość przewodów. W jego tylnej części znajdują się trzy tarcze manometrów. W jego przedniej części widocznych jest sześć dźwigni hydraulicznych. Pięć na dole i jedna w górnej części stacji. Za prostopadłościanem znajdują się elementy w kształcie butli. Z lewej strony znajduje się przyłącze do rur. W środkowej części widoczny jest fragment silnika.

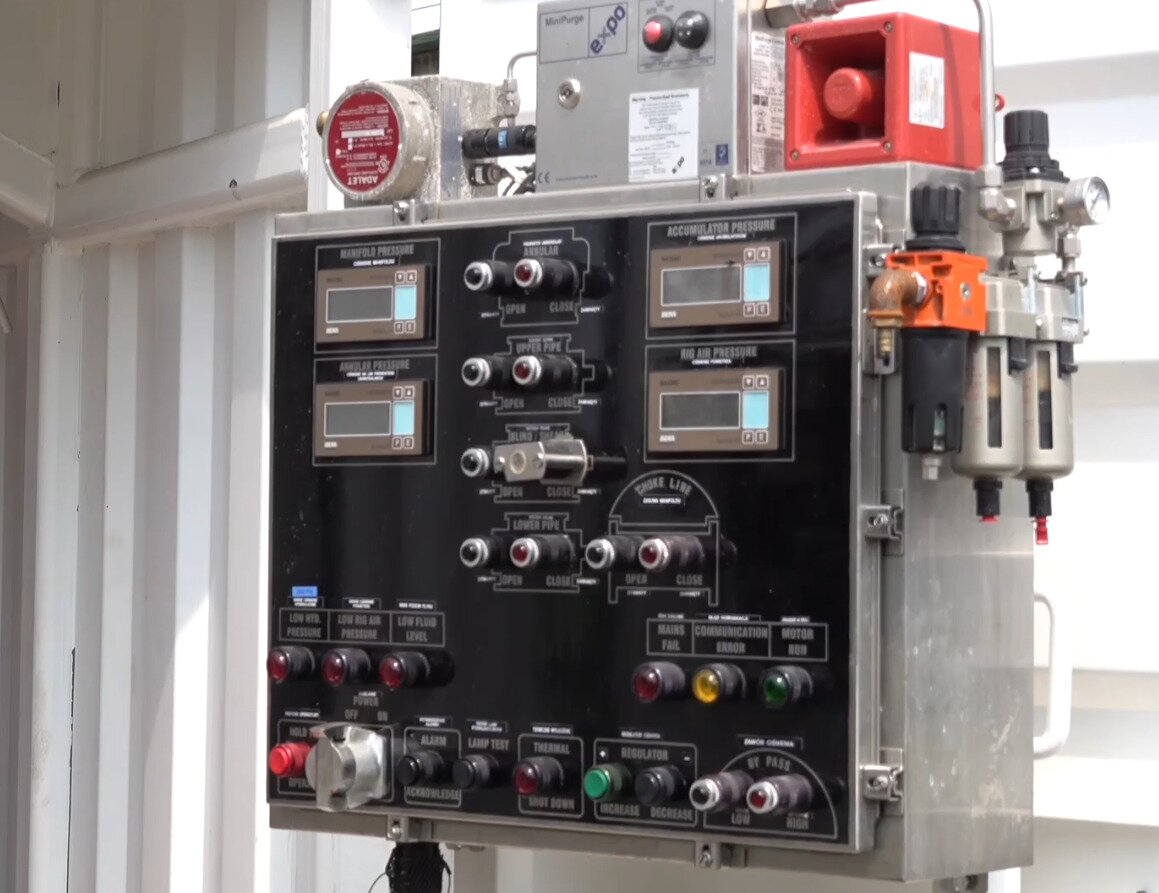

Na zdjęciu widoczna jest sterowania zabezpieczenia przeciwerupcyjnego. Sterownia jest w fomie prostopadłościennej skrzynki wykonanej z metalowej obudowy. Na przodzie skrzyni znajdują się przełącznik, oraz cztery niewielkie ekrany.
Na dole sterowni widać dziewięć przełączników. Powyżej po każdej stronie znajduje się po trzy kolorowe guziki. W środkowej części sterowni widocznych jest osiem przyciski są rozłożone po cztery w dwóch kolumnach. Obok przycisków, po obu stronach znajdują się dwa niewielkie ekrany. Nad ekranami z prawej strony znajdują się dodatkowe przyciski. Nad każdym przyciskiem umieszczona jest niewielka tabliczka z nazwą.
Na boku obudowy znajduje się urządzenie z okrągłym wskaźnikiem. Na górze obudowy widoczne są trzy sześciennej urządzenia. Urządzenie po lewej przypomina wodomierz. Urządzenie po środku ma dwa przyciski. Zielony i Czerwony. Urządzenie po prawej przypomina sześcian z wyciętą ścianą boczną. W jej miejscy znajduje się poziomy walec.
Poniżej zdjęcia w prawym dolnym rogu widoczny jest przycisk odtwarzania. Tekst nagrania jest zgodny z tytułem zdjęcia.

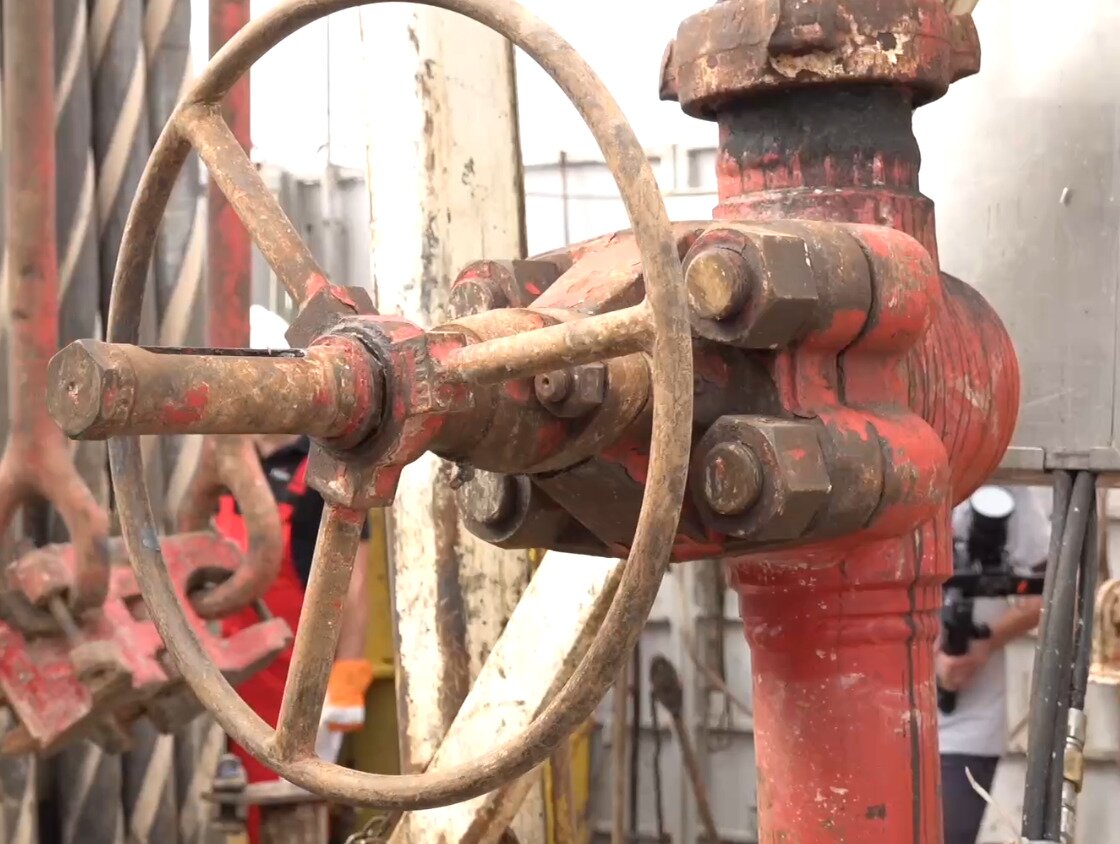

Zasuwa na stojaku płuczkowym zasuwa na stojaku płuczkowym. W centralnej części zdjęcia widoczna jest pionowa rura. Na rurze zamontowana jest zasuwa. Zasuwa jest w  formie dużego okrągłego pokrętła. Pokrętło przymocowane jest do rury pięcioma śrubami.
Poniżej zdjęcia w prawym dolnym rogu widoczny jest przycisk odtwarzania. Tekst nagrania jest zgodny z tytułem zdjęcia.

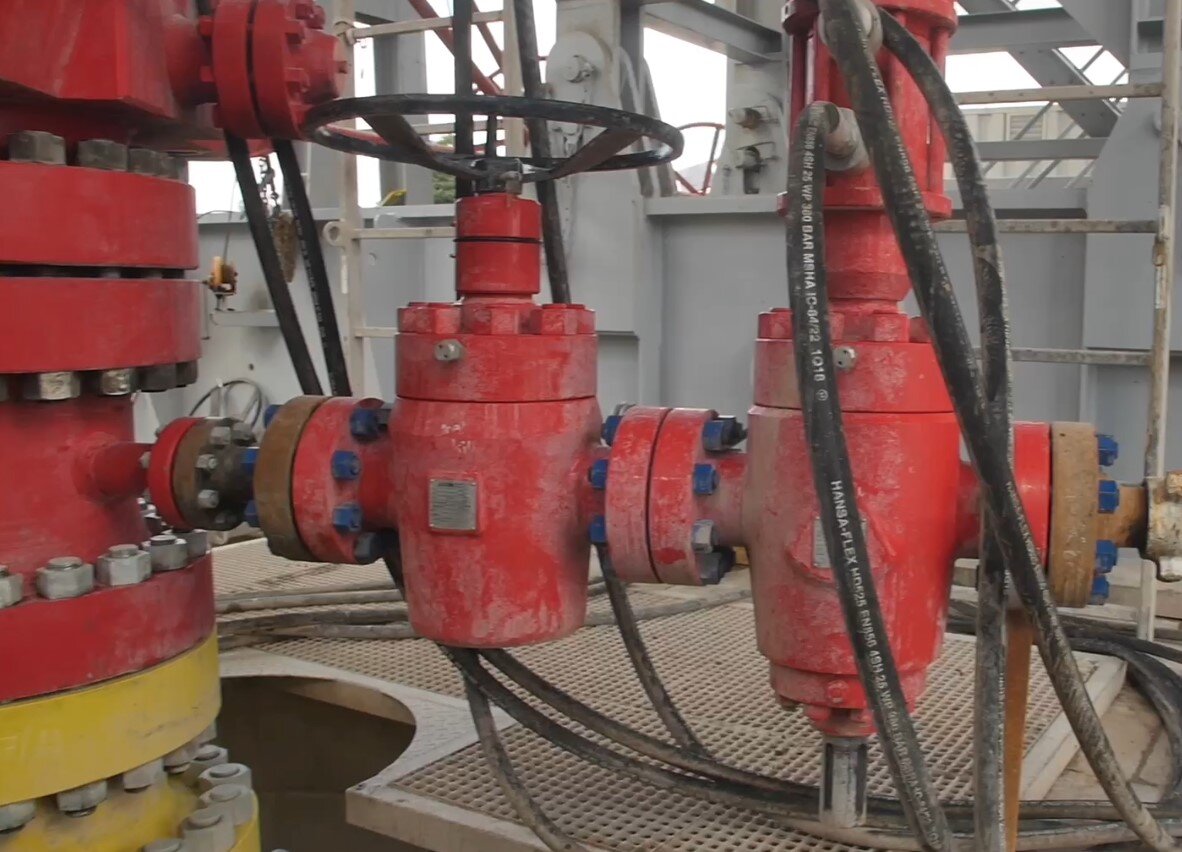

Zasuwa sterowana ręcznie i hydraulicznie na linii dławienia. Z lewej strony zdjęcia widoczny jest fragment głowicy. W dolnej części głowicy widoczny jest łącznik. Do łącznika przyłączona jest odnoga zbudowana z poziomych odcinków rurowych. Rury są połączone przy pomocy połączeń kołnierzowych. Na górze drugiego modułu widoczne jest czarne okrągłe pokrętło.
Poniżej zdjęcia w prawym dolnym rogu widoczny jest przycisk odtwarzania. Tekst nagrania jest zgodny z tytułem zdjęcia.

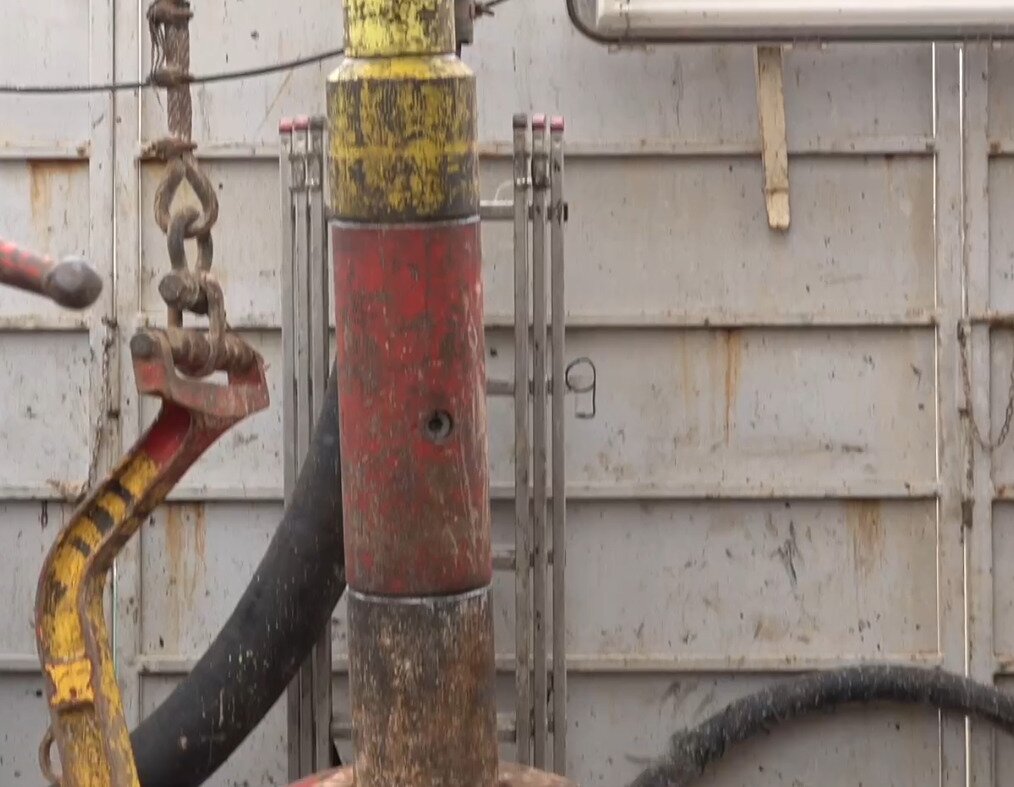

Na zdjęciu widoczny jest zawór nadgraniatkowy. W centralnej części zdjęcia znajduje się cylindryczny element o orientacji pionowej. Widoczny zawór składa się z trzech części. Górny element jest o kształcie śruby nasadowej koloru żółtego. Dwa kolejne są o kształcie pionowych cylindrów. Na środkowym elemencie widoczny jest otwór. Otwór znajduje się centrycznie.
W tle widać fragmenty innych instalacji.
Poniżej zdjęcia w prawym dolnym rogu widoczny jest przycisk odtwarzania. Tekst nagrania jest zgodny z tytułem zdjęcia.

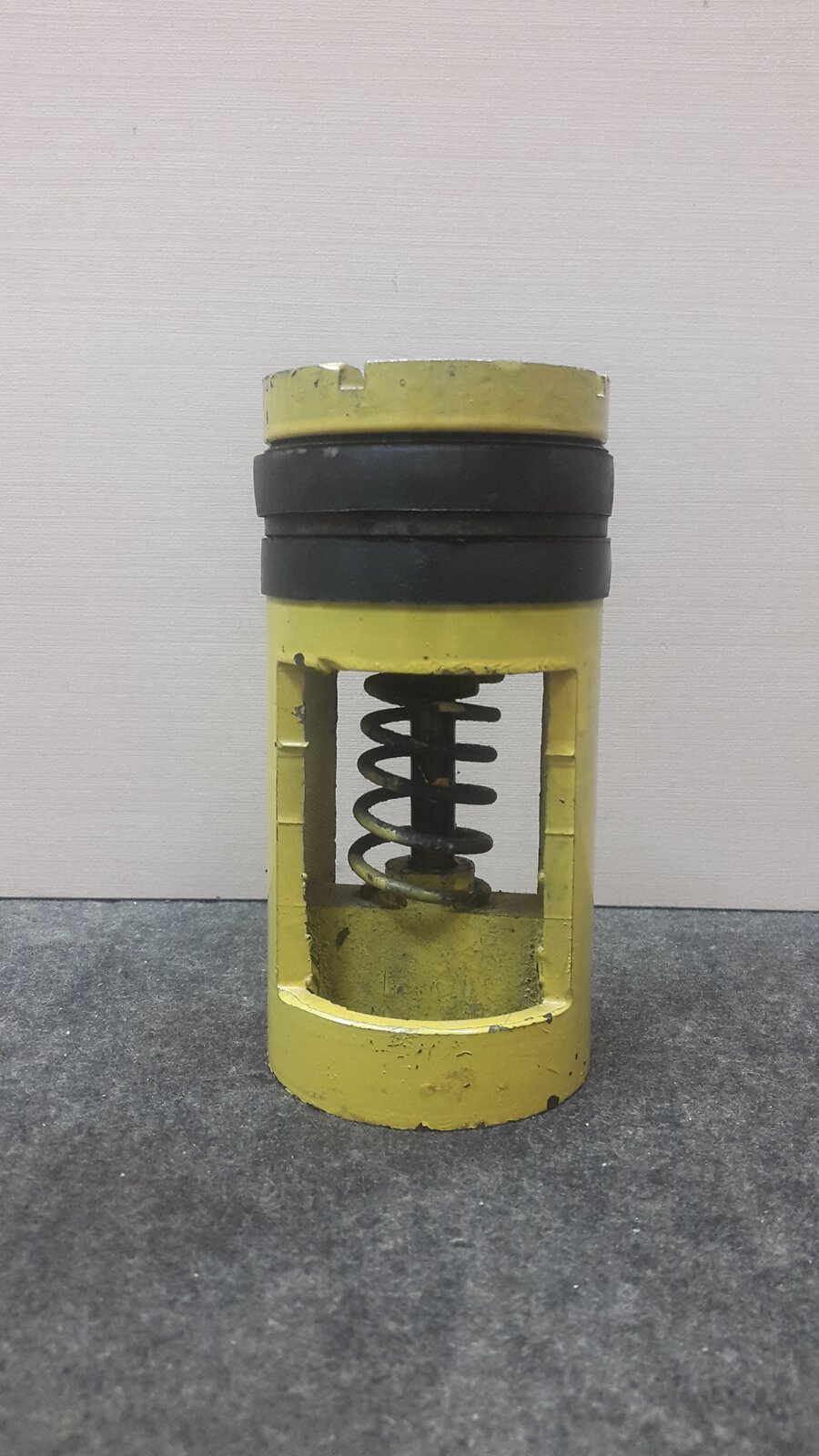

Na zdjęciu widoczny jest wrzutowy zawór zwrotny. Przedstawiony zawór jest w formie walca. Na górną cześć walca zamontowany jest czarny gumowy pierścień. Dolna część walca składa się z dwóch ścian bocznych. Pozostała przestrzeń nie ma wypełnienia. Przez otwór w ścianie widać stalowy pionowy rdzeń. Wokół rdzenia nawinięta jest gruba sprężyna. Rdzeń łączy się z żółtą podstawą walca.
Poniżej zdjęcia w prawym dolnym rogu widoczny jest przycisk odtwarzania. Tekst nagrania jest zgodny z tytułem zdjęcia.

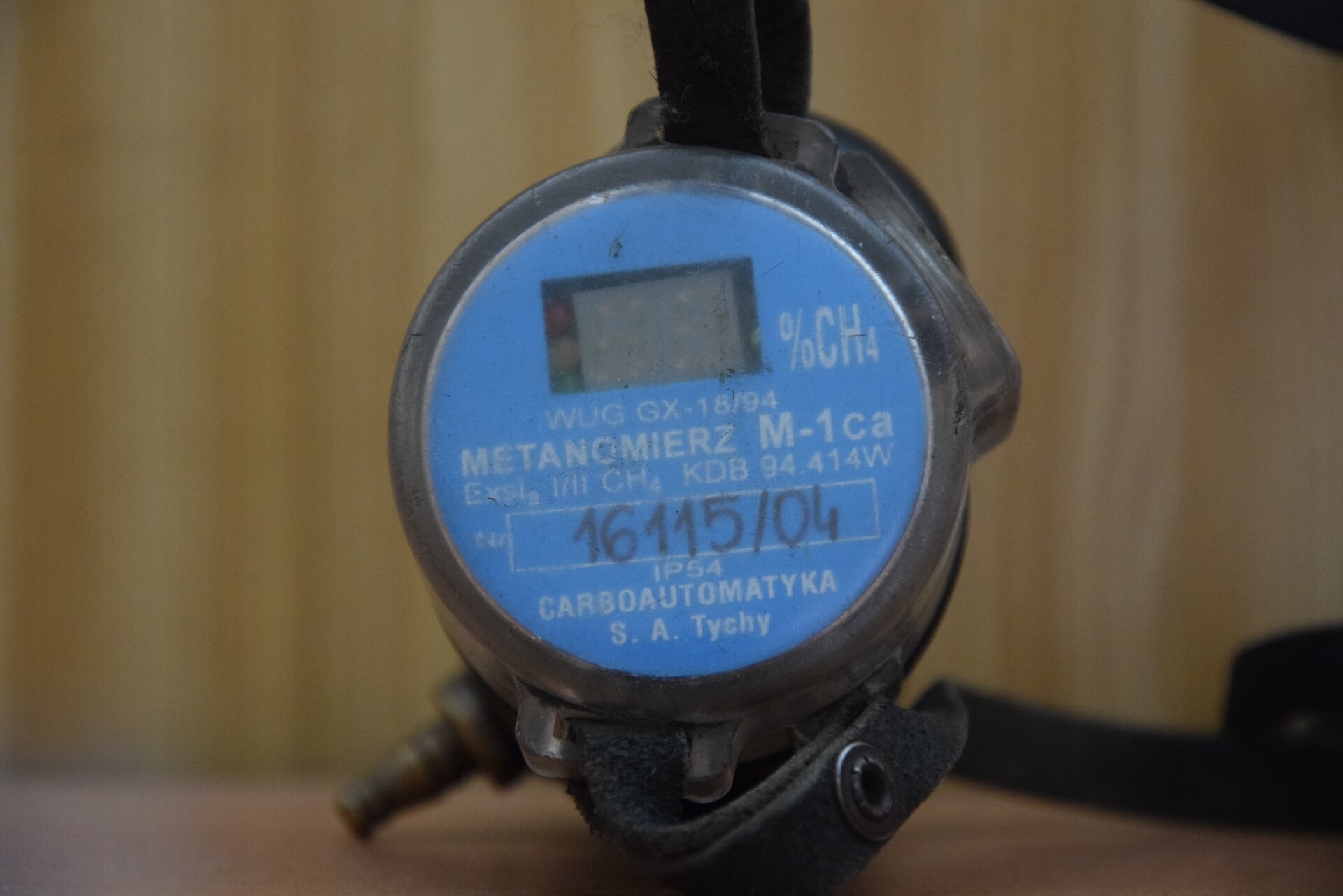

Na zdjęciu widoczny jest metanomierz. Górna podstawa metanomierza jest w kształcie okręgu. Na środku podstawy znajduje się niewielki prostokątny ekran. Obok ekranu widać oznaczenie: procent metanu. Poniżej umieszczony jest mapis: Metanomierz M jeden ca. Poniżej znajduje się numer seryjny: szesnaście tysięcy sto piętnaście łamane na zero cztery. Na dole metanomierza znajduje się nazwa firmy: Carboautomatyka spółka akcyjna Tychy.
W tle widać fragmenty innych instalacji.
Poniżej zdjęcia w prawym dolnym rogu widoczny jest przycisk odtwarzania. Tekst nagrania jest zgodny z tytułem zdjęcia.

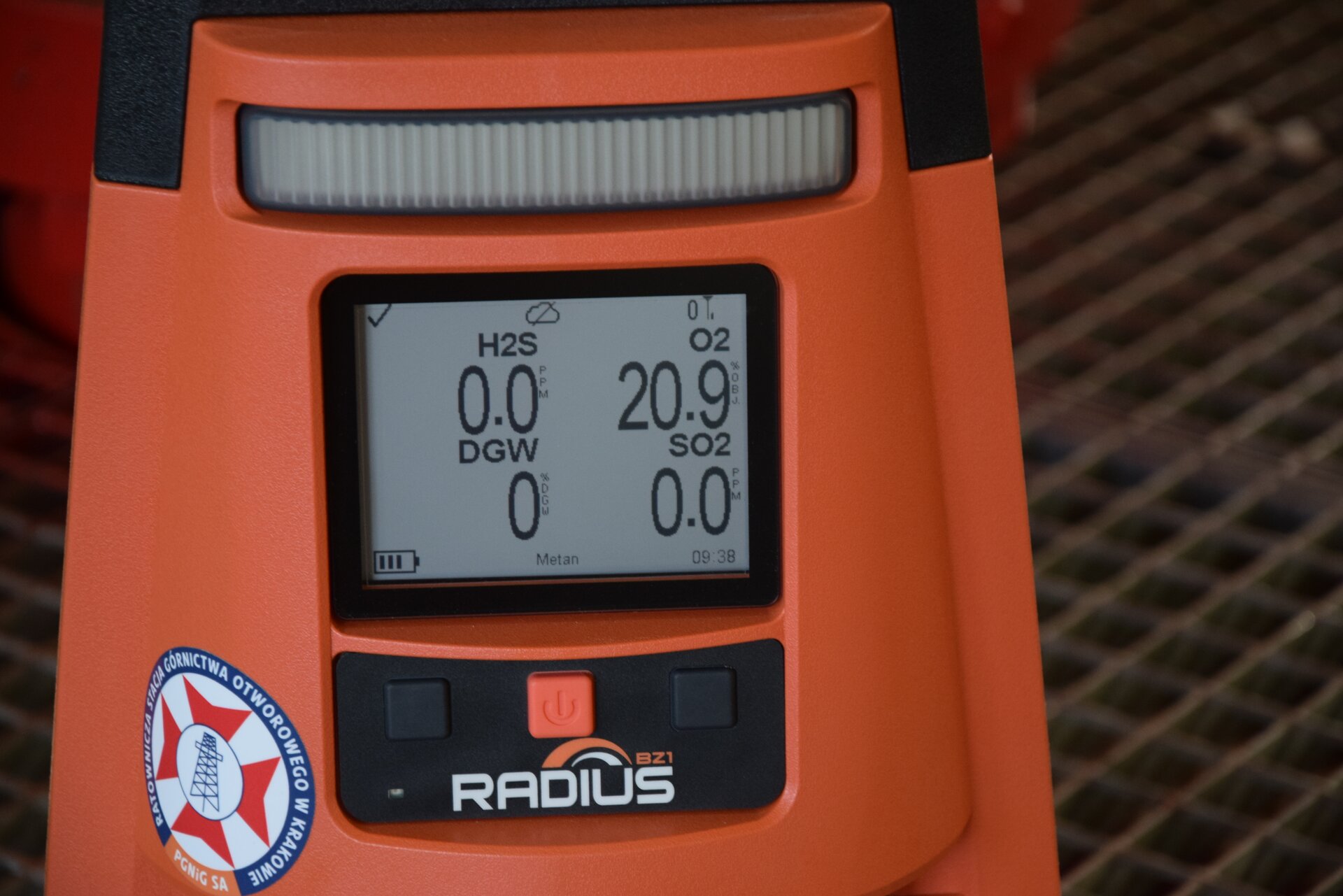

Na zdjęciu widoczne jest urządzenie do wykrywania stężenia siarkowodoru. W centralnej części ekranu widoczny jest fragment obudowy urządzenia. W centralnej części obudowy znajduje się niewielki ekran. Na ekranie wyświetlają się następujące napisy wraz z wartościami: siarkowodór – zero i zero dziesiątych, tlen – dwadzieścia i dziewięć dziesiątych, DGW – zero, ditlenek siarki – zero. Na dole obudowy urządzenia znajdują się trzy przyciski. Dwa czarne i pomarańczowy. Środkowy przycisk w kolorze pomarańczowym jest przyciskiem włączenia urządzenia..
Poniżej zdjęcia w prawym dolnym rogu widoczny jest przycisk odtwarzania. Tekst nagrania jest zgodny z tytułem zdjęcia.

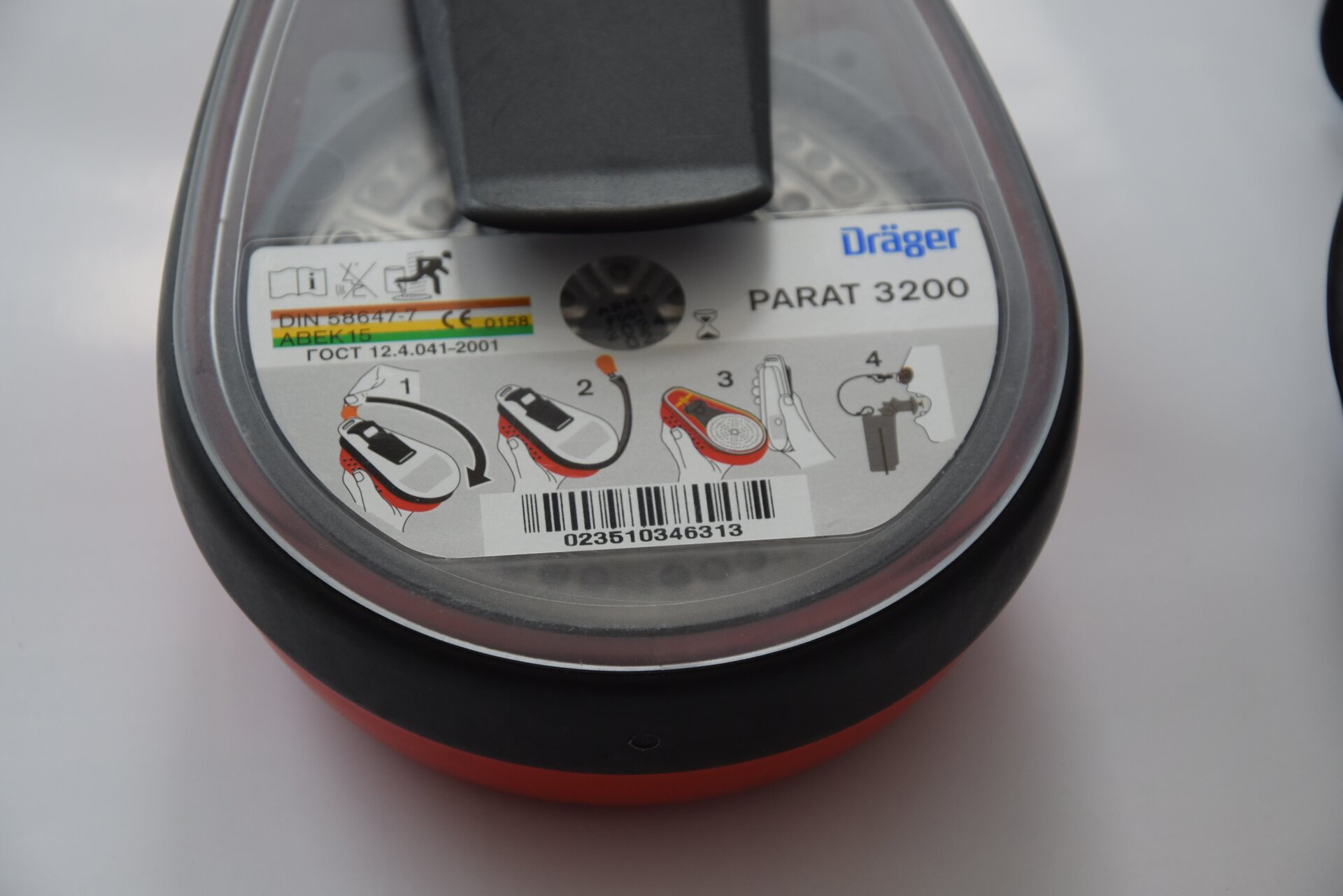

Na zdjęciu widoczny jest sprzęt oczyszczający w formie ustnika i zacisku na nos. Widoczne na zdjęciu urządzenie jest w kształcie łzy. Na górnej podstawie urządzenia znajduje się naklejka z krokami postępowania. W pierwszym kroku z górnej części urządzenia odrywane jest zabezpieczenie. W drugim kroku prostowana jest czarna rurka znajdująca się po obwodzie urządzenia. W trzecim kroku wyciągany jest ustnik. W czwartym kroku ustnik znajduje się w ustach a zatyczka w nosie.
Z noku widoczny jest opis modelu: Parat trzy tysiące dwieście.
Poniżej zdjęcia w prawym dolnym rogu widoczny jest przycisk odtwarzania. Tekst nagrania jest zgodny z tytułem zdjęcia.

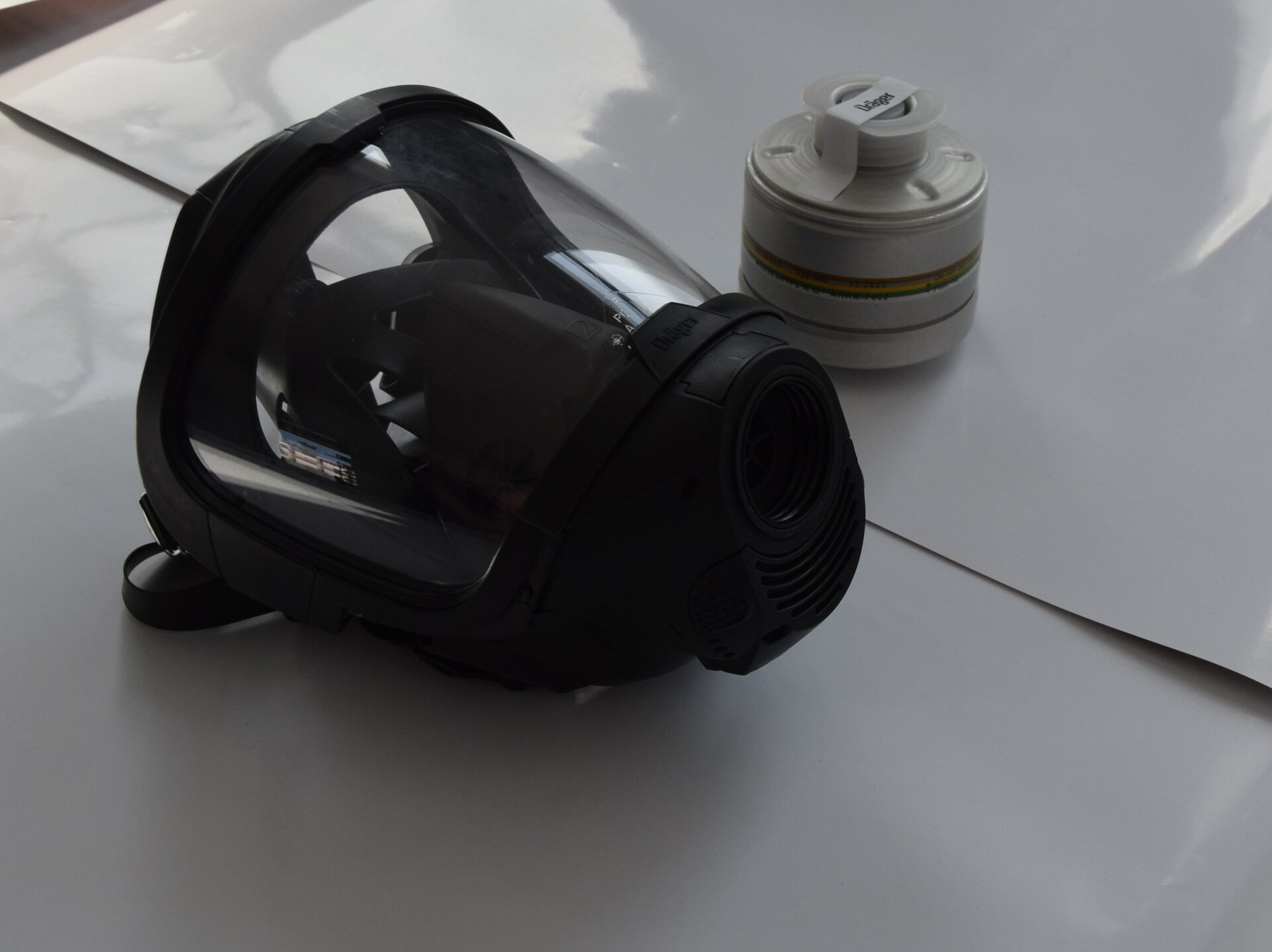

Na zdjęciu widoczna jest maska z pochłaniaczem. Maska jest w kształcie stożka. Powierzchnia boczna składa się z plastikowej szybki. Na dole maski widoczny jest otwór. Jest to otwór do którego montuje się pochłaniacz. Pochłaniacz leży z prawej strony maski. Pochłaniacz jest w kształcie grzybka.
Poniżej zdjęcia w prawym dolnym rogu widoczny jest przycisk odtwarzania. Tekst nagrania jest zgodny z tytułem zdjęcia.

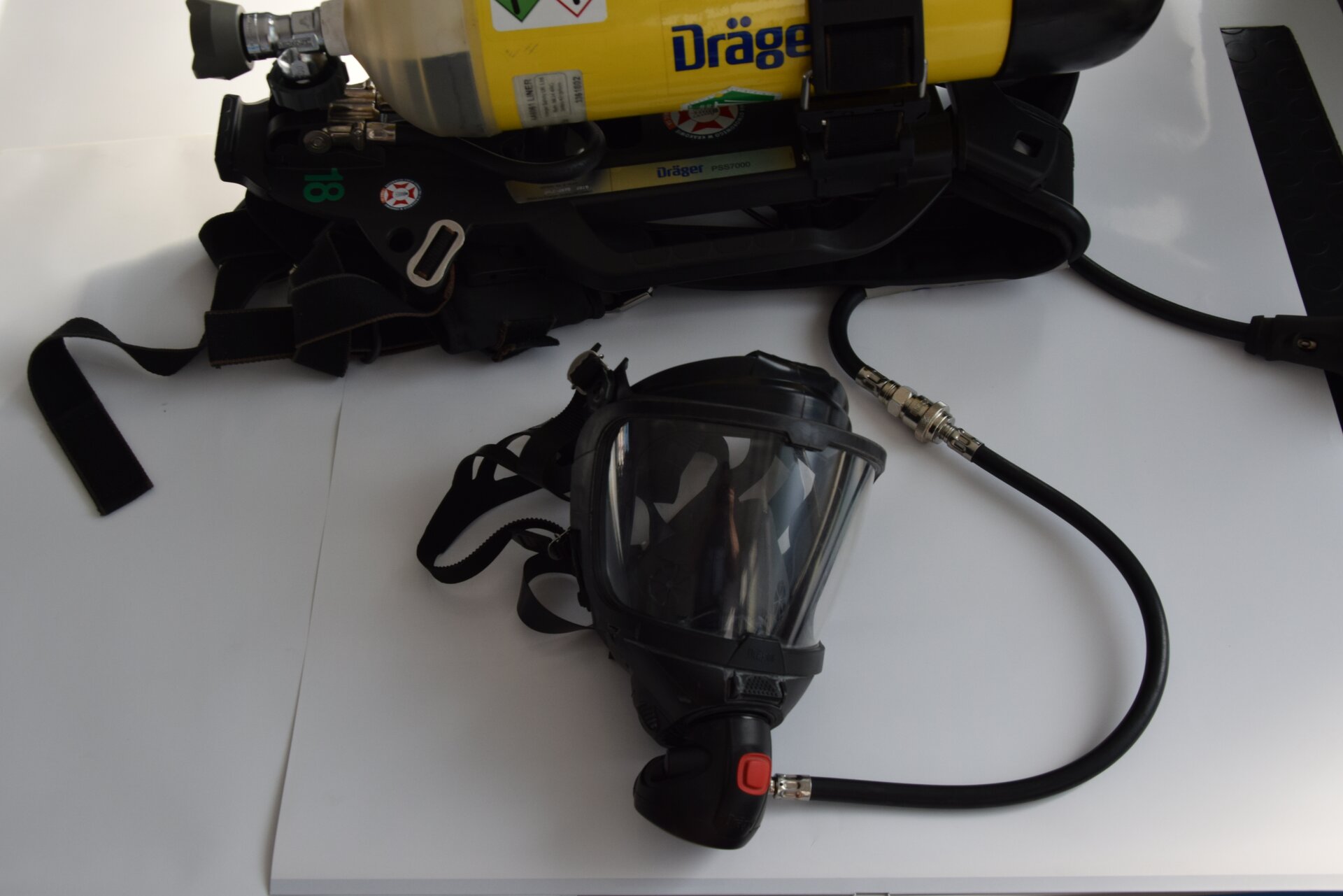

Na zdjęciu widoczna jest maska z aparatem oddechowym. Maska jest w kształcie stożka. Powierzchnia boczna składa się z plastikowej szybki. Do dołu maski przyłączony jest czarny wężyk. Wężyk połączony jest z żółtą butlą widoczną w tle zdjęcia.
Poniżej zdjęcia w prawym dolnym rogu widoczny jest przycisk odtwarzania. Tekst nagrania jest zgodny z tytułem zdjęcia.

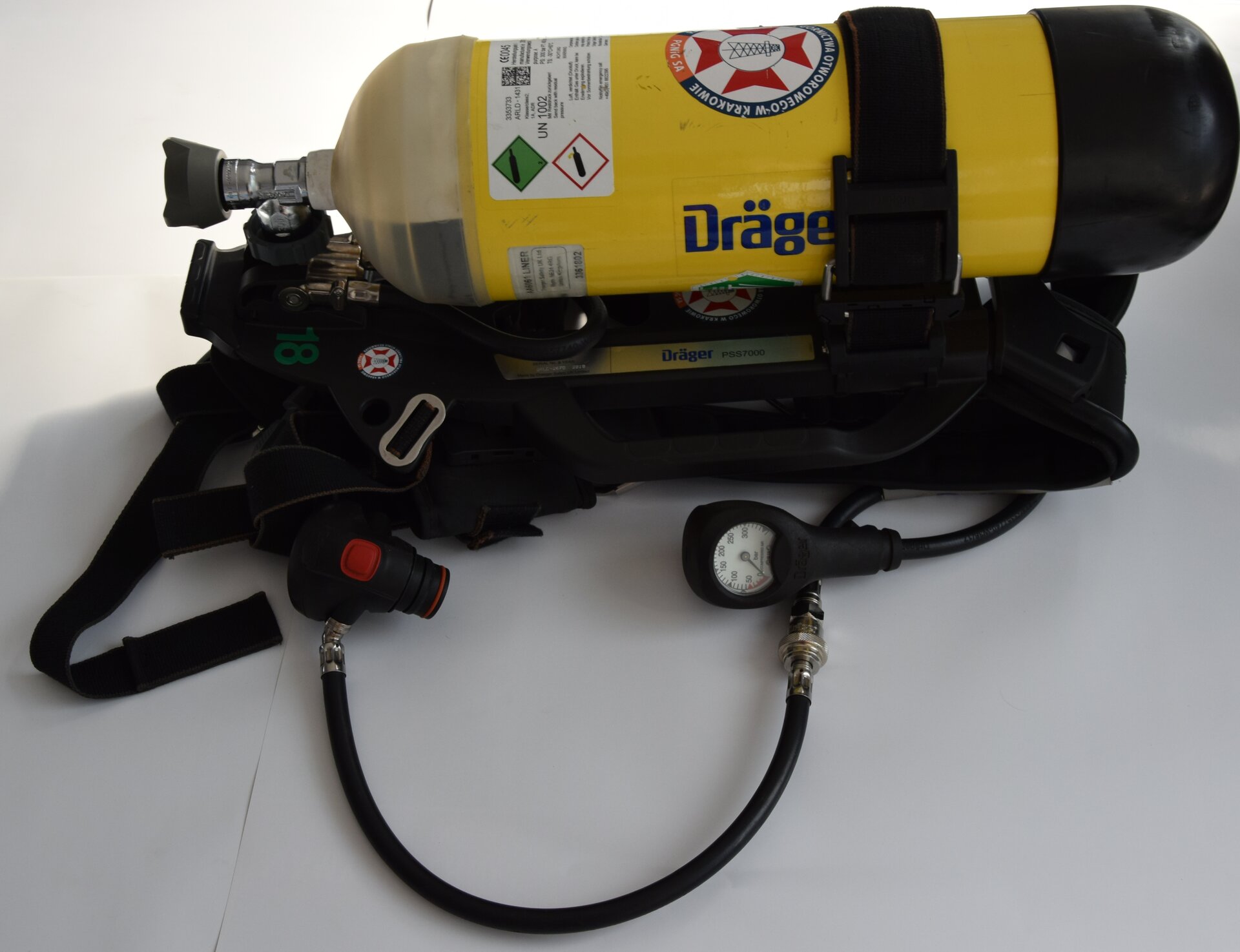

Na zdjęciu przedstawiono zestaw aparatu oddechowego ratownika. W centralnej części butli widoczna jest żółta butla o kształcie cylindra. W górnej części butli widoczny jest zawór. Butla znajduje się na czarnym stelażu. Po obwodzie zapięta jest pasem. Z boku butli odchodzi wężyk. Na końcu wężyka widoczny jest okrągły wskaźnik.
Poniżej zdjęcia w prawym dolnym rogu widoczny jest przycisk odtwarzania. Tekst nagrania jest zgodny z tytułem zdjęcia.
