Ruter (ang. router) to, obok przełącznika sieciowego, jedno z dwóch najważniejszych urządzeń sieci komputerowych. Dzięki ruterom lokalne sieci komputerowe mogą komunikować się z innymi sieciami komputerowymi w szczególności z siecią globalną – internetem.

Rutery sieciowe charakteryzują się wieloma funkcjami i możliwościami, ale do najważniejszych, z punktu widzenia poprawnego działania sieci komputerowych, należy zaliczyć:

• umożliwienie komunikacji między sieciami LAN;

• określanie trasy, tzw. trasowanietrasowanietrasowanie (ang. routing), przesyłania pakietów danych w różnych sieciach.

R1IxfEQ1jBM4z

Ilustracja przedstawia ikonę rutera sieciowego.
Jest to płaski walec z czterema strzałkami na szczycie zwrócone w zewnętrzną oraz wewnętrzną stronę.

RiCC5DvhIUbRi

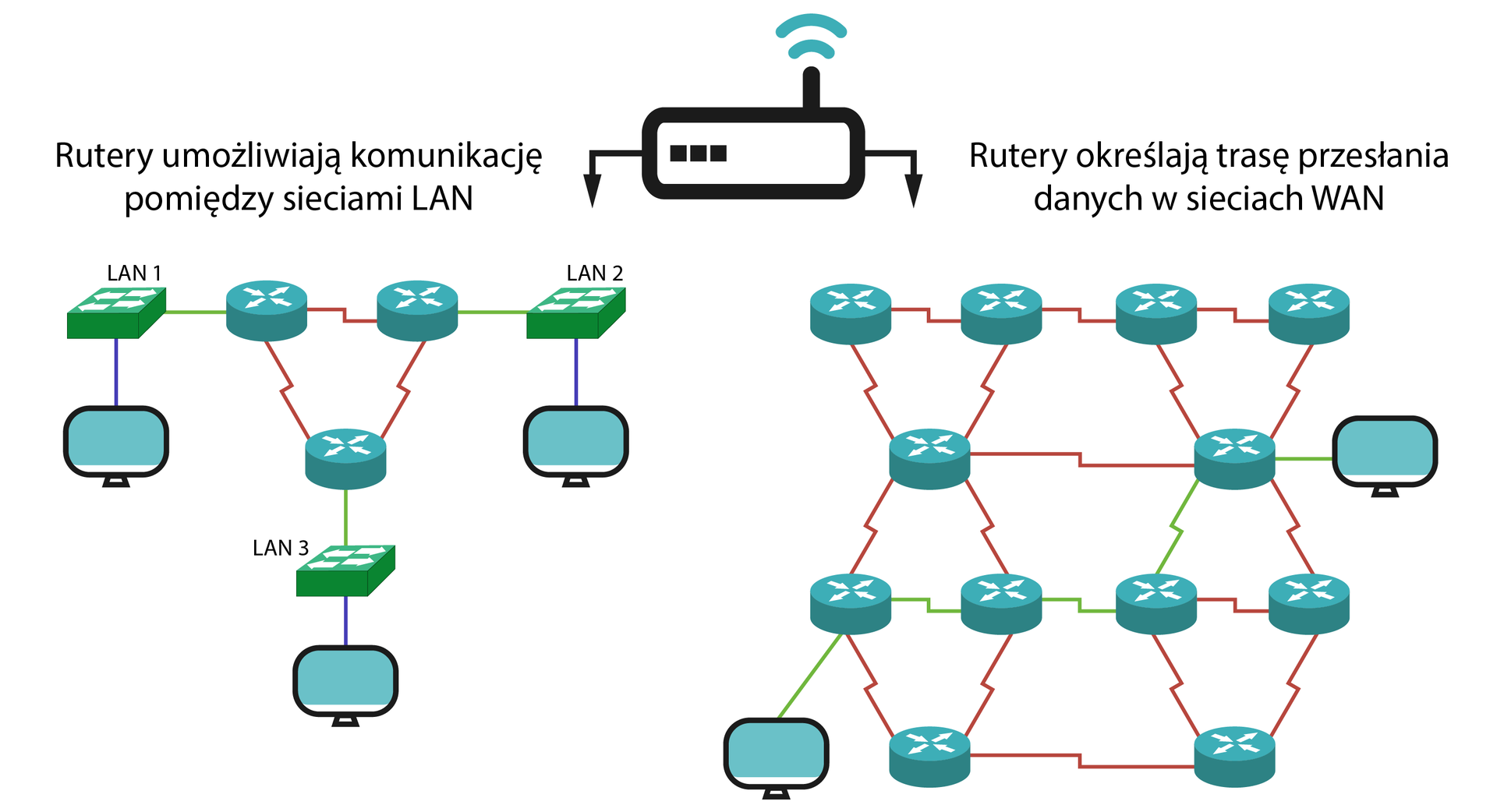

Ilustracja przedstawia połączenia routerów w sieci.
Na środku widnieje ikona rutera, od którego wychodzą dwie strzałki.
Strzałka po lewej stronie podpisana jest: Rutery umożliwiają komunikację pomiędzy sieciami LAN.
Pod strzałką znajduje się połączenie sieciowe oparte na trzech połączonych czerwoną linią routerach, które następnie połączone są zielonymi prostymi z trzema przełącznikami o nazwach: LAN 1, LAN 2, LAN 3.
Następnie przełączniki połączone są niebieską prostą z urządzeniami końcowymi.
Strzałka po prawej stronie podpisana jako: Rutery określają trasę przesłania danych w sieciach WAN.

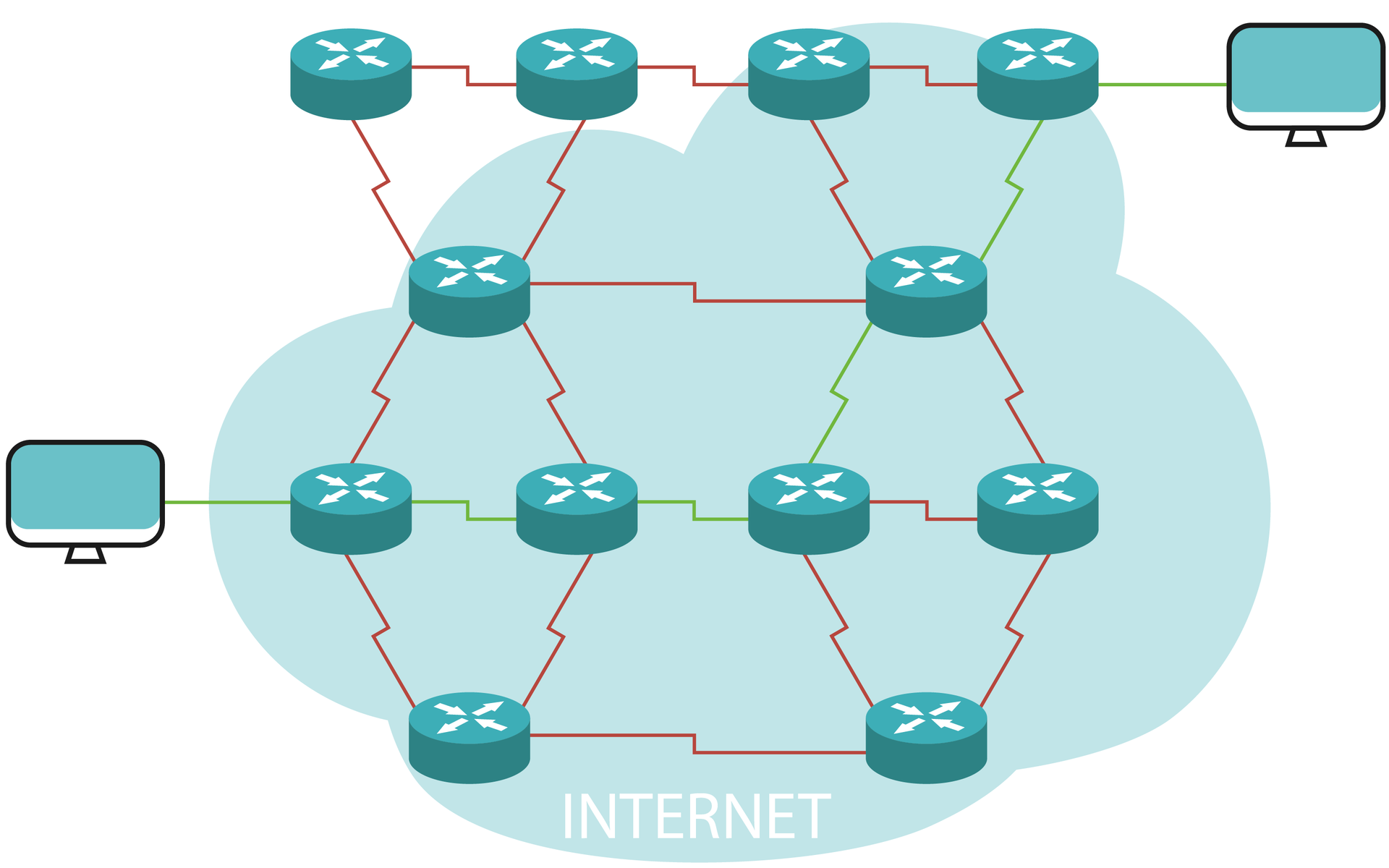

Pod strzałką wskazuje się sieć zbudowana z wielu routerów do których połączone są dwa urządzenia końcowe.
Ścieżka przekazywania informacji pomiędzy tymi urządzeniami zaznaczona jest zielonym kolorem.
Reszta połączeń ruterów jest koloru czerwonego.

Te dwie funkcje to nie jedyne, co oferują rutery, chociaż są zasadnicze i najważniejsze. Aby mogły być one realizowane, rutery muszą wykonywać wiele działań pośrednich, takich jak wzajemna wymiana informacji między ruterami o trasach do innych sieci czy tworzenie porcji danych zgodnych z określonym protokołem sieciowym. Rutery mogą też, chociaż wcale nie muszą, realizować funkcję serwerów DHCP, tłumaczyć adresy adresy prywatne na adresy publiczne (usługa NATusługa NATusługa NAT), realizować trasowanie w sieciach lokalnych oraz akceptować lub blokować ruch sieciowy na podstawie zdefiniowanych reguł.

Z punktu widzenia czysto użytkowego rutery możemy podzielić na dwie główne grupy:

R18iyMBCyk22b1

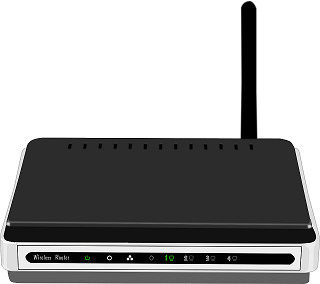

Zdjęcie przedstawia prostokątny domowy ruter wifi z świecącymi kontrolkami i jedną odstającą anteną.

• SOHO (z ang. Small office / home office), czyli małe biura i sieci domowe;

• rutery stosowane u operatorów i w przemyśle.

Rutery domowe to urządzenia, które łączą komputery oraz inne urządzenia w sieć LAN i WLAN z dostępem do internetu.

RYmgdmWujatEb1

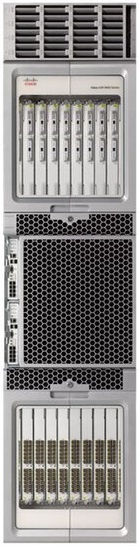

Zdjęcie przedstawia Ruter CISCO ASR z serii 9900.
Jest on w kształcie prostokątna.
Na przedstawionej tylnej części urządzenia znajduje się duża kratka wentylacyjna.
Pod kratką i nad nią znajduje się wiele specjalistycznych złącz.

Tego typu sprzęt ma zazwyczaj dodatkowo funkcję punktu dostępowego oferującego komunikację bezprzewodową, niewielkiego przełącznika sieciowego, a czasem także modemu sieci komórkowej.

Taki ruter często otrzymujemy wraz z umową abonamentową na internet. Urządzenia tego typu cechują się ograniczonymi funkcjami.

Drugą grupą ruterów są rutery do zaawansowanych zastosowań, np. w centrach danych, sieciach operatorów komunikacyjnych. Lista ich funkcji jest rozbudowana, wykorzystywane są jako szkielet sieci rozległych. Różnią się również budową.

Takimi urządzeniami mogą się pochwalić duże firmy, których biura znajdują się w różnych lokalizacjach (w takich sieciach stosuje się rutery, by umożliwić komunikację między lokalizacjami), a także firmy, które oferują usługi telekomunikacyjne. Te bardzo zaawansowane technologicznie urządzenia mogą, w zależności od konfiguracji, kosztować od kilkuset do kilkuset tysięcy złotych.

Trasowanie

Rutery sieciowe stanowią szkielet największej na świecie sieci rozległej, czyli internetu. Internet to nic innego jak zbiór urządzeń udostępniających oraz korzystających z usług sieciowych (strony WWW, poczta elektroniczna, bankowość internetowa itp.) połączonych wzajemnie przez zaawansowane technologicznie i zazwyczaj bardzo drogie rutery.

Aby rutery mogły przesyłać dane między sieciami, muszą mieć informację o trasach do poszczególnych sieci, a dokładniej – znać adresy IP sieci, z jakimi chcą się skomunikować. Taki zbiór informacji o trasach, zapisany jako lista adresów IP do innych sieci, nazywa się tablicą trasowania. Każdy, nawet najprostszy ruter domowy ma taką tablicę. Dzięki niej rutery wiedzą, w jakim kierunku przesłać pakiet danych, który ma trafić do odbiorcy. Komputery stacjonarne również mają swoje tablice trasowania. Przykładowa tablica trasowania przechowywana w pamięci RAM routera:

R65Pd0lKKNQxb

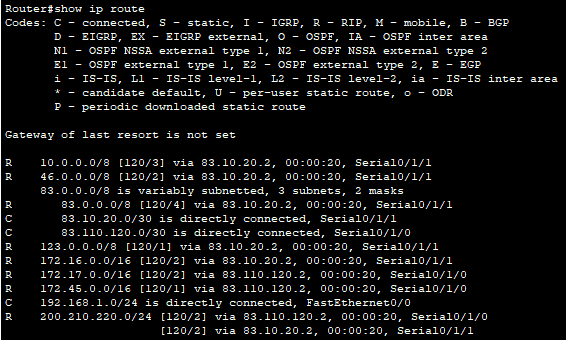

Zrzut ekranu przedstawia wynik wykonania polecenia: ip route , w konsoli. Przedstawia on tablicę routingu. Przedstawia ona listę wyjść rutera wraz z przypisanymi do nich numerami ip.

W tablicy mogą znajdować się informacje o sieciach, które są bezpośrednio podłączone do rutera (oznaczone literą C w tablicy), a także wpisy do sieci odległychsieć odległa (zdalna)sieci odległych, czyli takich, do których ruter nie ma bezpośredniego połączenia. Informacje o zdalnych trasach (niepodłączonych bezpośrednio) mogą do być dopisywane do tablicy routingu przez administratora sieci ręcznie (mówimy wówczas o trasowaniu statycznym) lub dynamicznie, z wykorzystaniem jednego lub kilku protokołów trasowania (mówimy wówczas o trasowaniu dynamicznym). W tym przypadku rutery samodzielnie wymieniają się informacjami o dostępnych trasach.

Jeśli administrator ręcznie dopisał do tablicy trasowania informację o zdalnej sieci, taki wpis jest oznaczony literą S (Static), jeśli zaś ruter otrzymał informację o trasie od innego rutera (trasowanie dynamiczny), to wpis będzie oznaczony literą odpowiadającą nazwie protokołu trasowania, jaki został zastosowany. Mogą to być litery:

• B (protokół BGB),

• D (protokół EIGRP),

• O (protokół OSPF),

• R (protokół RIP).

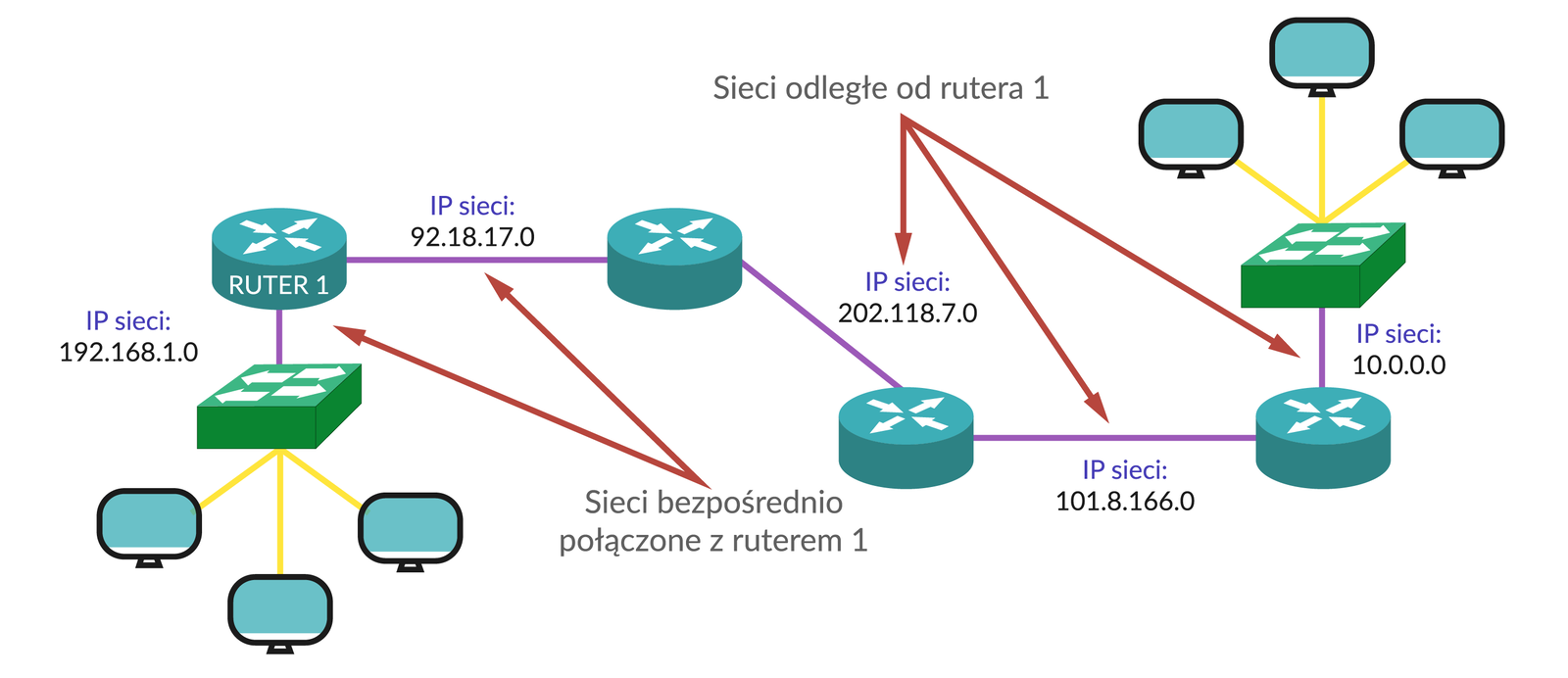

W rzeczywistości tablica trasowania praktycznie każdego rutera może zawierać zarówno wpisy statyczne, jak i dynamiczne. Jakie sieci dla danego rutera są sieciami bezpośrednio połączonymi, a które odległymi, obrazuje poniższa grafika:
