Do nauki rysowania wzorów strukturalnychwzór strukturalnywzorów strukturalnych potrzebna jest wiedza na temat tego, czym one są i w jaki sposób możemy je uzyskać. Znane Ci wzory sumaryczne związków pozwalają na ustalenie składu pierwiastkowego związków (np. ${\text{CO}}_2$, ${\text{H}}_2\text{O}$), ale nie dostarczają informacji na temat wzajemnego połączenia ze sobą atomów lub jonów, dlatego można je otrzymać ze wzorów strukturalnych. Podczas rysowania wzoru strukturalnego tlenkówtlenkitlenków istotne są poniższe informacje:

• znajomość odpowiednich symboli pierwiastków tworzących dany tlenek;

• znajomość charakteru wiązań pomiędzy atomami tlenu i drugiego pierwiastka – tu pomocne może być np. wyznaczanie różnicy elektroujemności między atomami, gdzie większa różnica będzie sugerować większe prawdopodobieństwo występowania wiązania jonowego.

W poniższej tabeli zaprezentowane zostały maksymalne stopnie utlenienia pierwiastków grup głównych w ich związkach z tlenem.

Poniższa tabela przedstawia przykładowe wzory tlenków różnych pierwiastków oraz ich stopnie utlenienia.

Dla niektórych pierwiastków, np. dla żelaza i ołowiu, oprócz tlenków prostych (z jednym stopniem utlenienia dla metalu), występują również tlenki mieszane, w których część atomów znajduje się na innym stopniu utlenienia niż pozostałe atomy tego pierwiastka. Do przykładów takich tlenków należą: ${\text{Fe}}_3{\text{O}}_4$ – tlenek żelaza($\text{II}$) diżelaza($\text{III}$), w którym żelazo występuje na stopniach utlenienia $\text{II}$ i $\text{III}$; ${\text{Pb}}_3{\text{O}}_4$ – tlenek diołowiu($\text{II}$) ołowiu($\text{IV}$) z dwoma stopniami utlenienia: $\text{II}$ i $\text{IV}$ dla ołowiu.

Aby prawidłowo zapisać wzór strukturalny tlenku, należy określić, jaki rodzaj wiązań występuje pomiędzy atomami tlenu i drugiego pierwiastka. Tutaj pomocne mogą okazać się poniższe wskazówki:

• czy drugi pierwiastek jest niemetalem – w tym wypadku mamy zawsze do czynienia ze związkiem kowalencyjnym;

• jeśli drugi pierwiastek jest metalem występującym w tlenkach na jednym stopniu utlenienia, a różnica elektroujemności między danym pierwiastkiem a tlenem jest większa od $\mathrm{1,7}$, to z reguły mamy do czynienia ze związkiem jonowym;

• jeśli drugi pierwiastek jest metalem występującym w tlenkach na jednym stopniu utlenienia, a różnica elektroujemności między danym pierwiastkiem a tlenem jest mniejsza od $\mathrm{1,7}$, to z reguły mamy do czynienia ze związkiem kowalencyjnym – ta i powyższa reguła dotyczą przede wszystkim metali z bloku $s$ i $p$;

• jeśli drugi związek jest metalem mogącym występować w tlenkach na różnych stopniach utlenienia, wtedy dla tlenków metali na niższych stopniach utlenienia będzie to związek jonowy, z kolei wraz ze wzrostem stopnia utlenienia metalu charakter wiązania staje się coraz bardziej kowalencyjny (dla metali na $\text{VI}$, $\text{VII}$ i wyższych stopniach utlenienia ich tlenki są związkami kowalencyjnymi) – ta reguła znajduje zastosowanie przede wszystkim w przypadku metali z bloku $d$.

We wzorach strukturalnych, do narysowania wiązań kowalencyjnych pomiędzy atomami posługujemy się kreskami (które łączą dwa atomy pierwiastków), jedna kreska oznacza jedno wiązanie. Inna zasada tworzenia wzorów strukturalnych obowiązuje dla tlenków o wiązaniach jonowych, które tworzą kryształy jonowe (np.: $\text{MgO}$, $\text{CaO}$, $\text{SrO}$, $\text{BaO}$, $\text{CdO}$, $\text{NiO}$, $\text{FeO}$, $\text{MnO}$, ${\text{HfO}}_2$, ${\text{ZrO}}_2$, ${\text{Al}}_2{\text{O}}_3$, ${\text{Fe}}_2{\text{O}}_3$, ${\text{Cr}}_2{\text{O}}_3$).

Omówmy najpierw wzory tlenków o wiązaniach atomowych i atomowych spolaryzowanych, posługując się poniższym wzorem cząsteczki wody:

R10i0GvG3GXOS

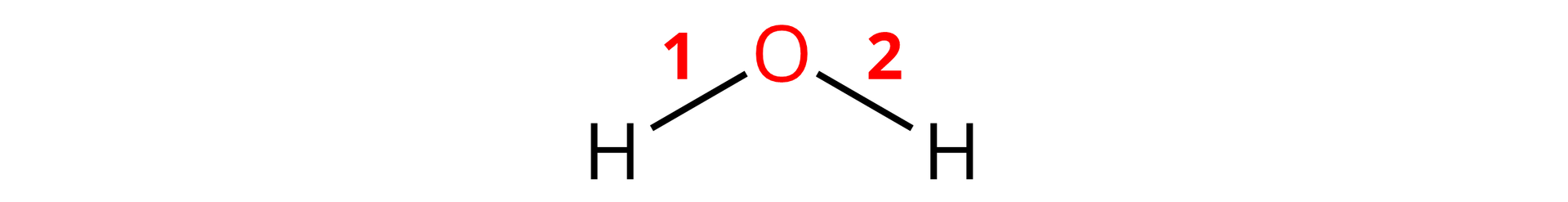

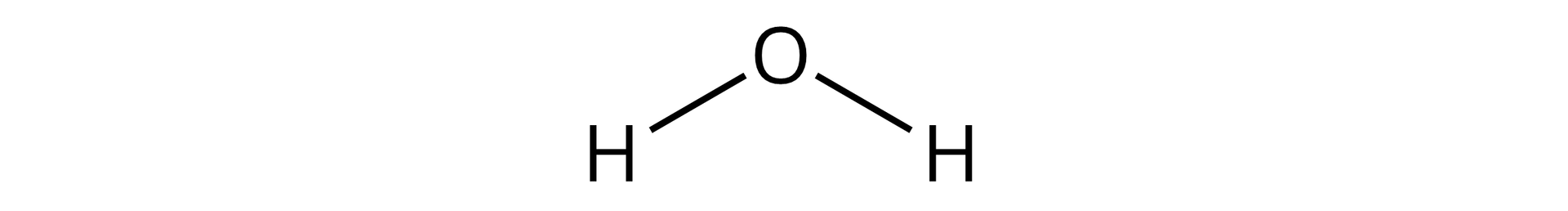

Ilustracja przedstawiająca wzór cząsteczki wody zbudowanej z atomu tlenu połączonego z dwoma atomami wodoru pod kątem stu czterech stopni. Atomy wodoru, czyli ich symbole $\text{H}$, łączą się za pomocą wiązań pojedynczych symbolizowanych przez pojedyncze kreski z atomem tlenu, którego symbol to $\text{O}$.

stopień utlenienia wodoru wynosi $\text{I}$, na potwierdzenie czego zauważamy, że każdy atom wodoru tworzy po jednym wiązaniu, i tak:

R1D5GLWQEsJUb

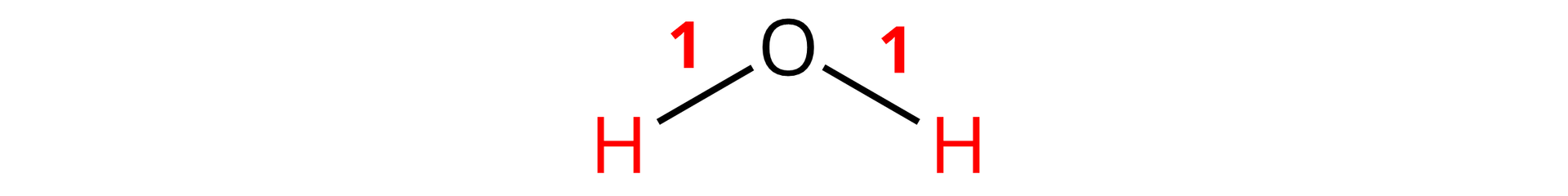

Ilustracja przedstawiająca wzór cząsteczki wody zbudowanej z atomu tlenu połączonego z dwoma atomami wodoru pod kątem stu czterech stopni. Atomy wodoru, czyli ich symbole $\text{H}$, łączą się za pomocą wiązań pojedynczych symbolizowanych przez pojedyncze kreski z atomem tlenu, którego symbol to $\text{O}$. Każdy z dwóch atomów wodoru jest jednowiązalny, łączy się wiązaniem pojedynczym z atomem tlenu.

Analizując ten sam przykład pod względem atomu tlenu:

R6DxLxwwSkubQ

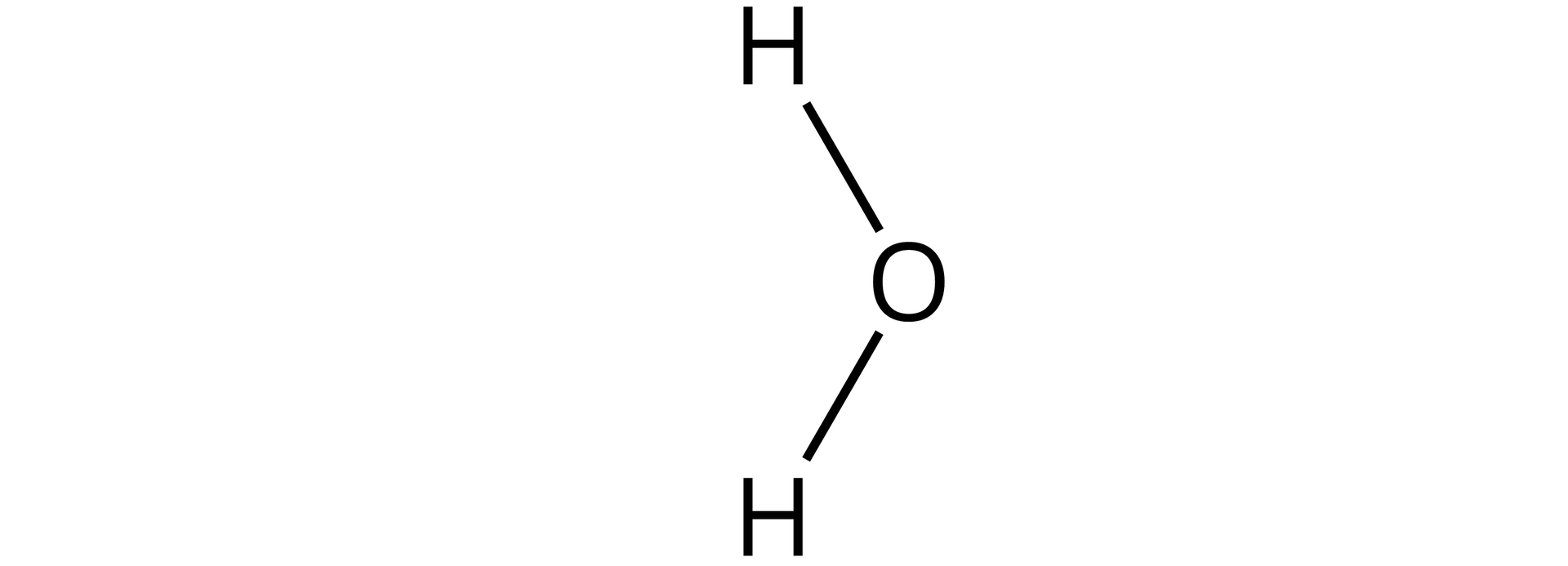

Ilustracja przedstawiająca wzór cząsteczki wody zbudowanej z atomu tlenu połączonego z dwoma atomami wodoru pod kątem stu czterech stopni. Atomy wodoru, czyli ich symbole $\text{H}$, łączą się za pomocą wiązań pojedynczych symbolizowanych przez pojedyncze kreski z atomem tlenu, którego symbol to $\text{O}$. Atom tlenu znajduje się na minus drugim stopniu utlenienia, dlatego tworzy dwa wiązania, w tym przypadku są to wiązania pojedyncze.

stopień utlenienia tlenu wynosi $-\text{II}$, zauważamy, że obecny w tej cząsteczce jeden atom tlenu tworzy dwa wiązania. Dla wodoru i metali $1.$ grupy stopień utlenienia w tlenkach zawsze wynosi $\text{I}$. Jednak istnieją pierwiastki, które mogą wykazywać różne stopnie utlenienia.

Wzory tlenków o wiązaniach jonowych rysujemy, wykorzystując do tego celu wzory Lewisa, w których wprowadzamy symbol pierwiastka i kropki, reprezentujące elektrony walencyjne tego atomu pierwiastka. Przykładowo:

RD8wB7pMMocTv

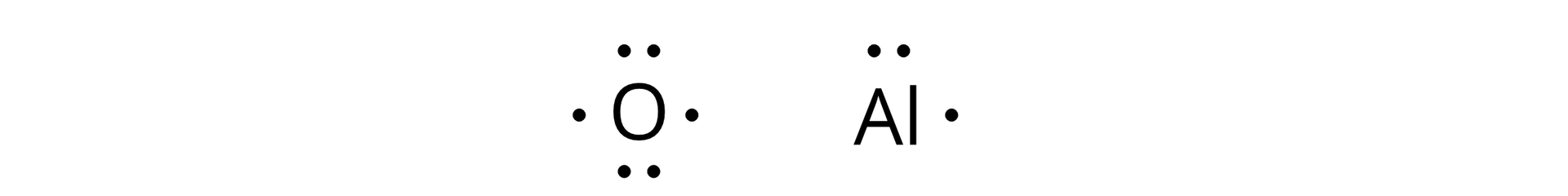

Ilustracja przedstawiająca po lewej stronie atom tlenu $\text{O}$, wokół którego zaznaczono elektrony, dwie pary elektronów reprezentowane przez dwie pary kropek oraz po jednym elektronie niesparowanym, w sumie sześć elektronów. Po prawej stronie znajduje się atom glinu $\text{Al}$, wokół symbolu pierwiastka zaznaczono trzy elektrony, spośród których dwa są sparowane i jeden niesparowany.

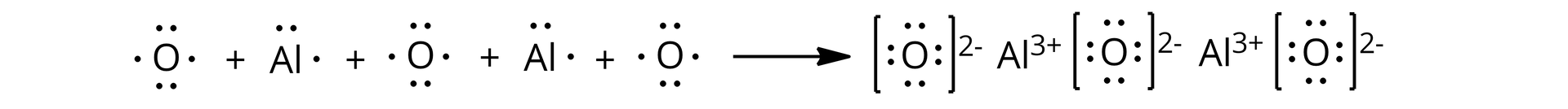

Para kropek symbolizuje dwa sparowane elektrony, natomiast pojedyncza – elektron niesparowany na orbitalu. Aby narysować wzór związku jonowego, należy przenieść elektrony będące przy symbolu atomu metalu do atomu niemetalu, uzupełniając w ten sposób jego powłokę walencyjną. Na koniec należy dopisać ładunki jonów równe liczbie przeniesionych elektronów przy symbolach atomów pierwiastków.

Przykład 1

Narysuj wzór strukturalny tlenku siarki($\text{VI}$).

Dla pierwiastków z parzystym stopniem utlenienia należy narysować wszystkie kreski od jednego atomu pierwiastka, grupując je parami:

R1Z41wwZCBYUq

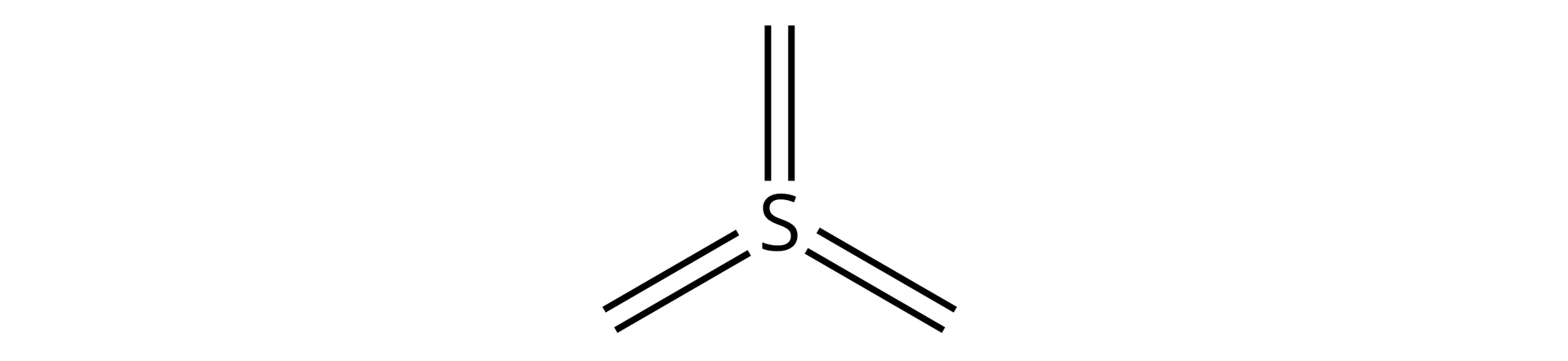

Ilustracja przedstawiająca atom siarki $\text{S}$, od którego poprowadzono trzy pary kresek, w sumie sześć kresek, pomiędzy poszczególnymi parami znajduje się kąt sto dwadzieścia stopni.

a następnie umieścić przy nich atomy tlenu, i tak:

RBm8nKJu2kakI

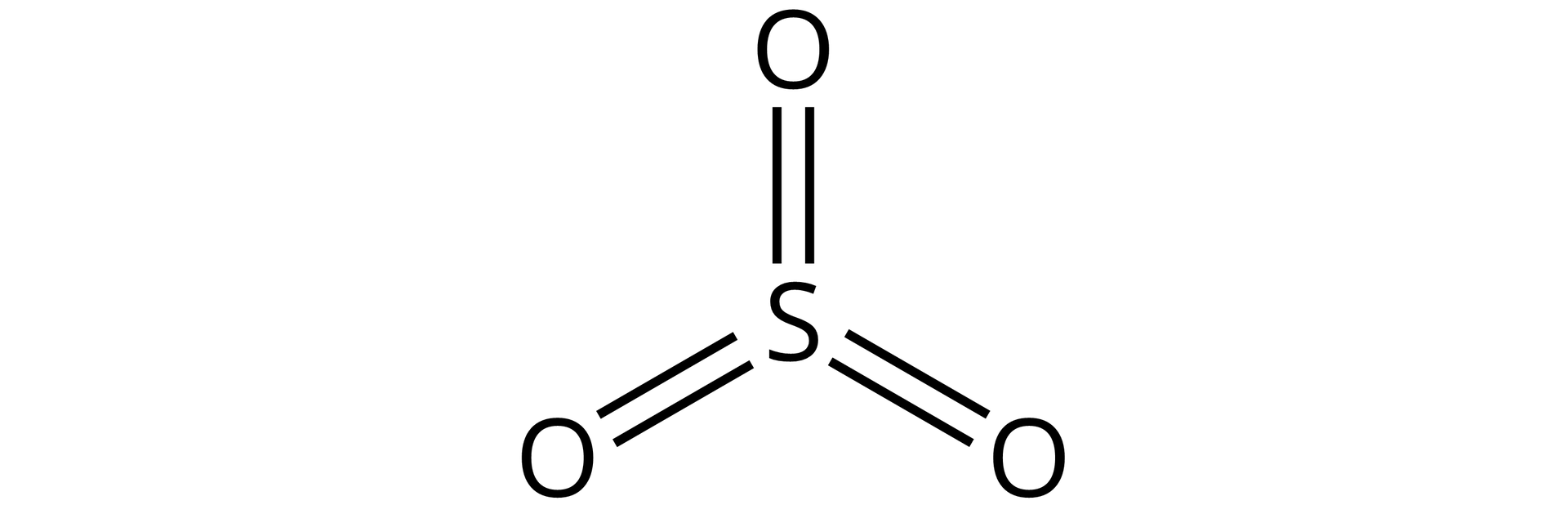

Ilustracja przedstawiająca tlenek siarki(<math aria‑label="sześć">VI) zbudowany z atomu siarki $\text{S}$, od którego poprowadzono trzy pary kresek, w sumie sześć kresek, pomiędzy poszczególnymi parami znajduje się kąt sto dwadzieścia stopni. Każda z par kresek łączy się z jednym atomem tlenu, to znaczy pomiędzy atomem siarki i atomami tlenu występują wiązania podwójne.

Przykład 2

Narysuj wzór strukturalny tlenku chloru($\text{VII}$).

Dla pierwiastków o nieparzystym stopniu utlenienia należy odpowiednią liczbę wiązań narysować od dwóch atomów tego pierwiastka, grupując część parami, a dwa pojedyncze wiązania skierować w jedno miejsce:

RXfEMNgzO5zsF

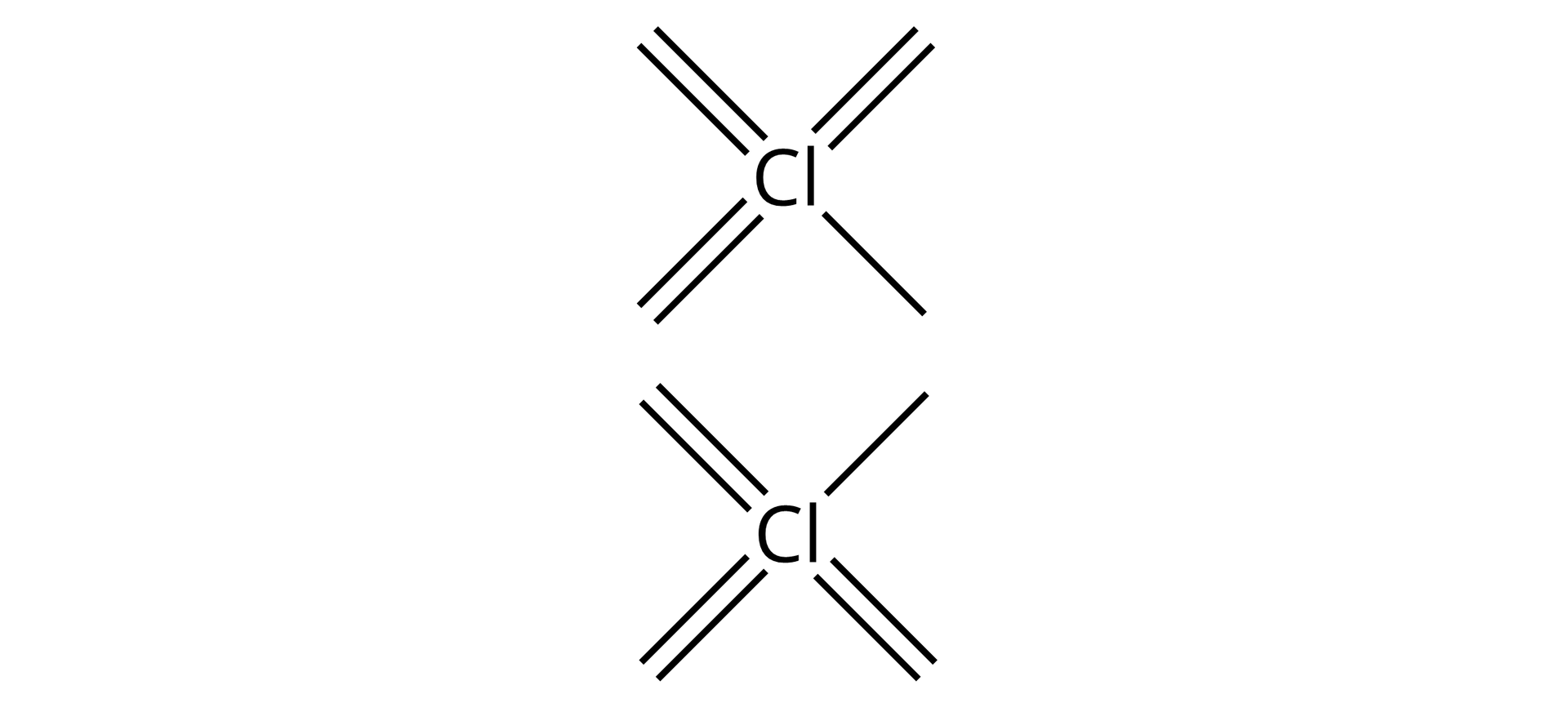

Ilustracja przedstawiająca dwa atomy chloru $\text{Cl}$. Od każdego poprowadzono w sumie po siedem kresek, w tym trzy pary i jedną pojedynczą kreskę. Symbole $\text{Cl}$ znajdują się pod sobą i pojedyncze kreski skierowane są w swoim kierunku.

po czym umieścić przy nich atomy tlenu, a mianowicie:

RS1dCiGivKKmz

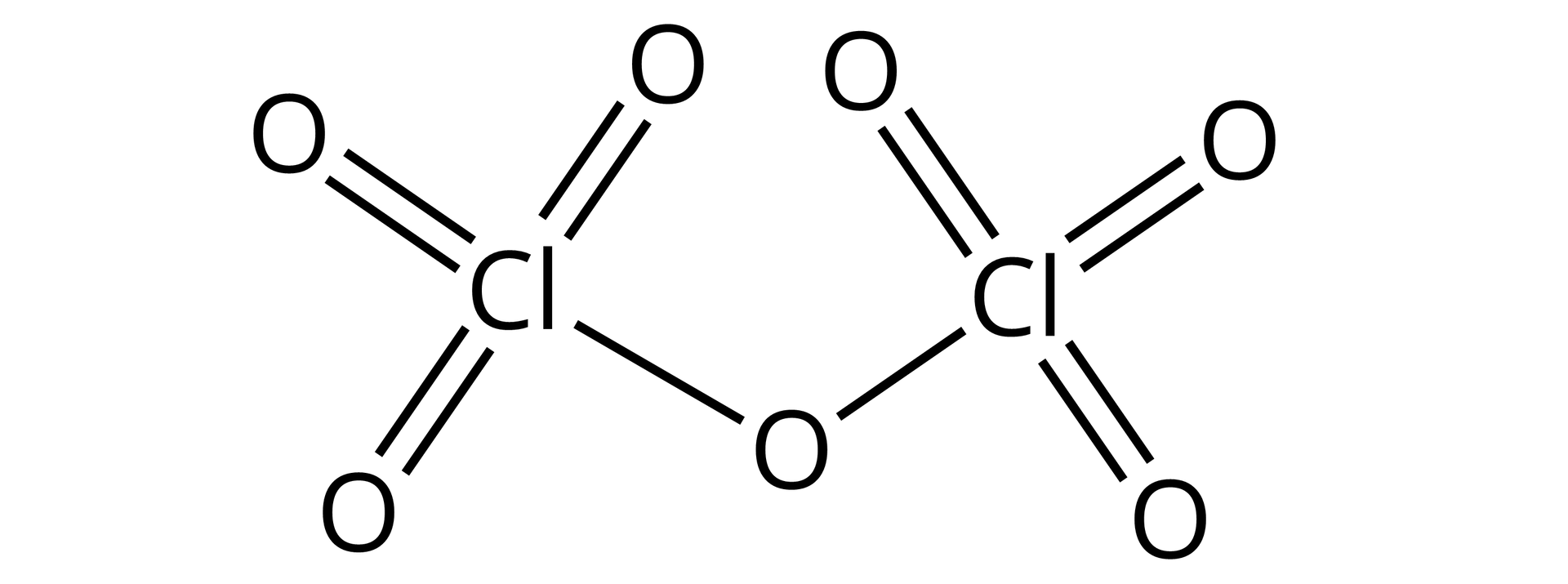

Ilustracja przedstawiająca wzór tlenku chloru(<math aria‑label="siedem">VII) zbudowanego z atomu tlenu $\text{O}$ związanego za pomocą wiązań pojedynczych z dwoma atomami chloru $\text{Cl}$, z których każdy łączy się za pomocą wiązań podwójnych z trzema atomami tlenu. Wzór sumaryczny związku ${\text{Cl}}_2{\text{O}}_7$.

W przedstawionej poniżej tabeli skompletowano przykłady wzorów strukturalnych tlenków o różnych stopniach utlenienia pierwiastków względem tlenu. Aby w prosty sposób narysować wzór strukturalny tlenku dla innego pierwiastka, wystarczy w odpowiednim wzorze zastąpić symbol pierwiastka.

Przykłady wzorów strukturalnych tlenków o różnych stopniach utlenienia pierwiastków względem tlenu

Wzór strukturalny	Stopień utlenienia	Rodzaj związku
R1ELqd2WHadhx Ilustracja przedstawiająca wzór cząsteczki wody zbudowanej z atomu tlenu połączonego z dwoma atomami wodoru pod kątem stu czterech stopni. Atomy wodoru, czyli ich symbole $\text{H}$ łączą się za pomocą wiązań pojedynczych symbolizowanych przez pojedyncze kreski z atomem tlenu, którego symbol to $\text{O}$.	$\text{I}$	kowalencyjny

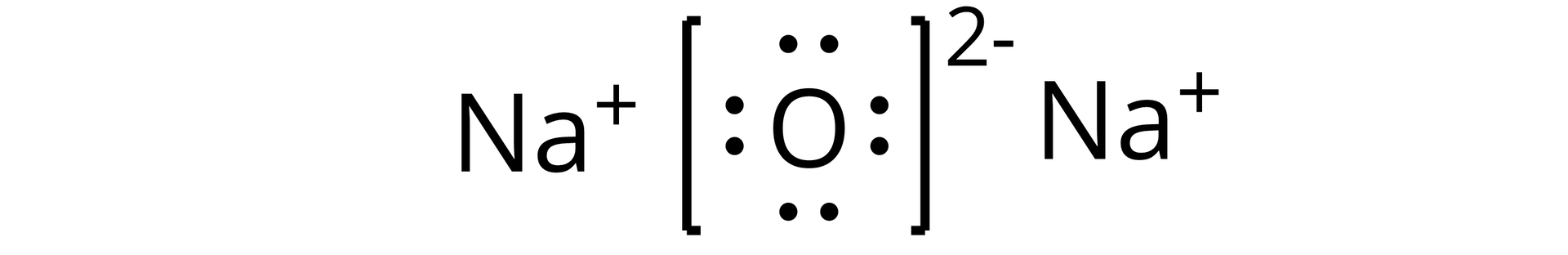

RBP1SuP6GVJPM Ilustracja przedstawiająca wzór tlenku sodu o budowie jonowej, który to utworzony jest przez dwa kationy sodowe ${\mathrm{Na}}^{+}$ otaczające anion tlenkowy przedstawiony jako symbol tlenu $\text{O}$, wokół którego znajdują się cztery pary elektronowe i który znajduje się w nawiasie kwadratowym. Względem nawiasu w indeksie górnym oznaczono ładunek anionu dwa minus.	$\text{I}$	jonowy

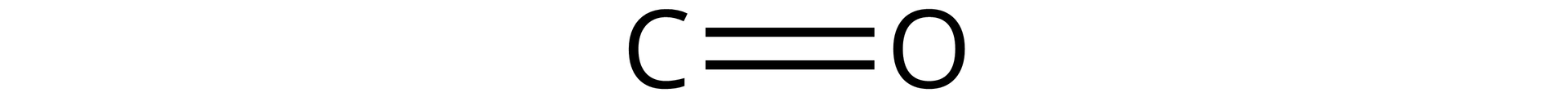

Rc3587obgbkv3 Ilustracja przedstawiająca wzór tlenku węgla(<math aria‑label="dwa">II), który to zbudowany jest z atomu węgla $\text{C}$ połączonego za pomocą wiązania podwójnego z atomem tlenu $\text{O}$.	$\text{II}$	kowalencyjny

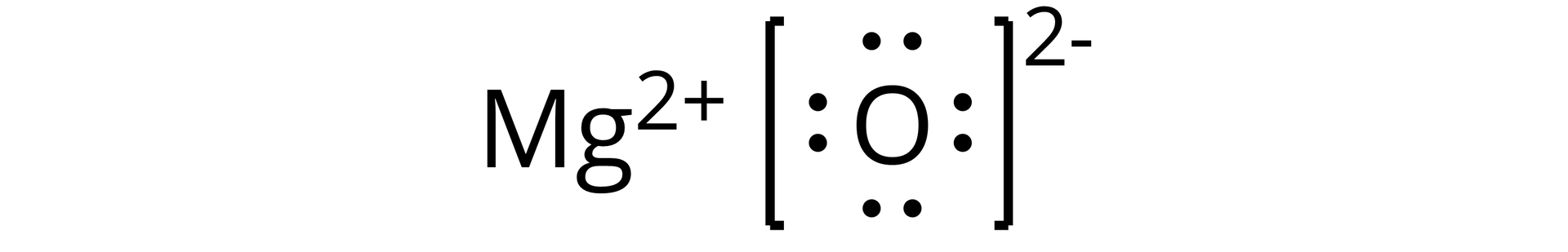

RqsUnHSrMrAKy Ilustracja przedstawiająca wzór tlenku magnezu o budowie jonowej, który to utworzony jest przez kation magnezu ${\text{Mg}}^{2+}$ oraz anion tlenkowy przedstawiony jako symbol tlenu $\text{O}$, wokół którego znajdują się cztery pary elektronowe i który znajduje się w nawiasie kwadratowym. Względem nawiasu w indeksie górnym oznaczono ładunek anionu dwa minus.	$\text{II}$	jonowy

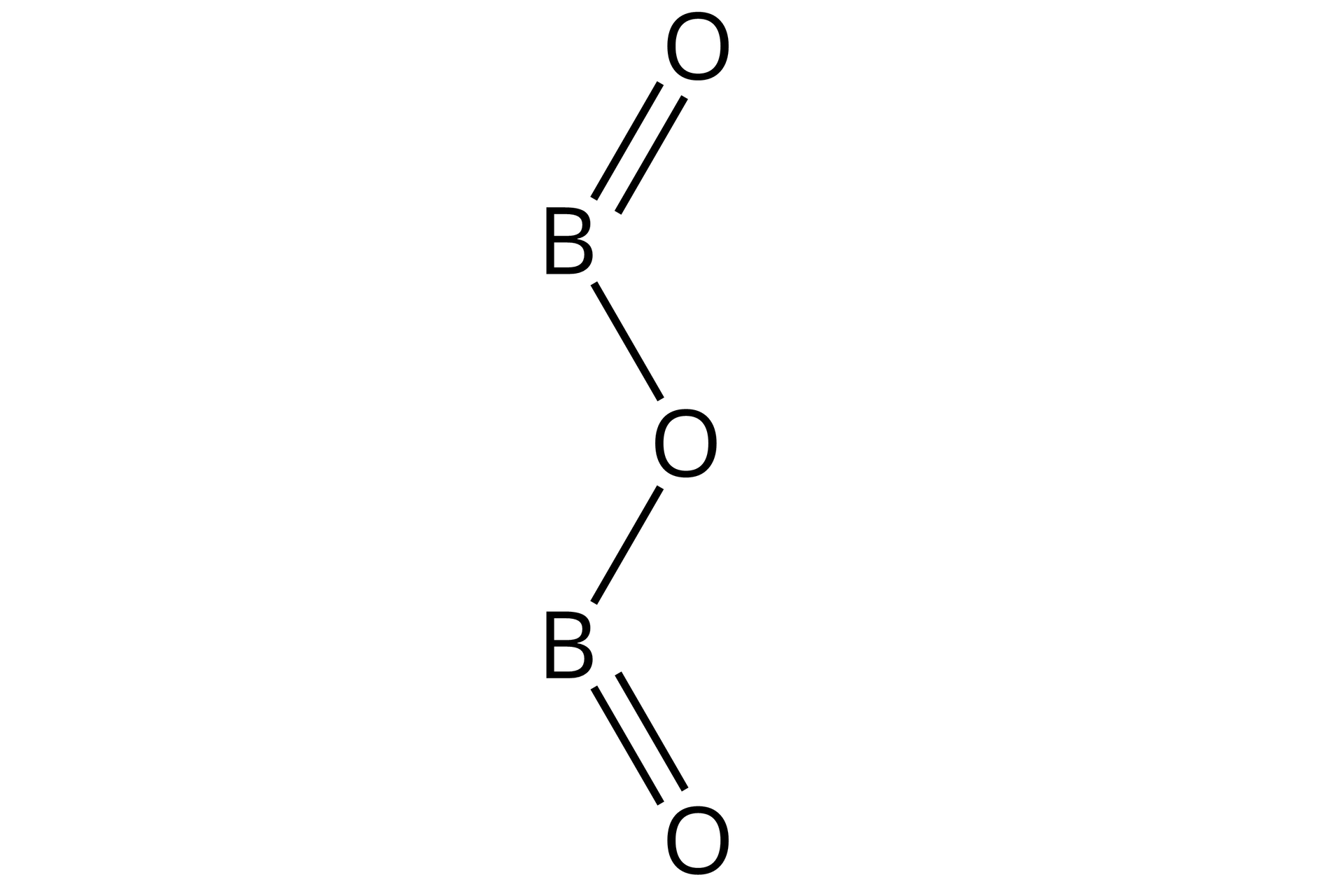

R1cg0zUNjpIHa Ilustracja przedstawiająca wzór tlenku boru zbudowany z atomu tlenu połączonego wiązaniami pojedynczymi z dwoma atomami boru, z których każdy łączy się za pomocą wiązania podwójnego z atomem tlenu.	$\text{III}$	kowalencyjny

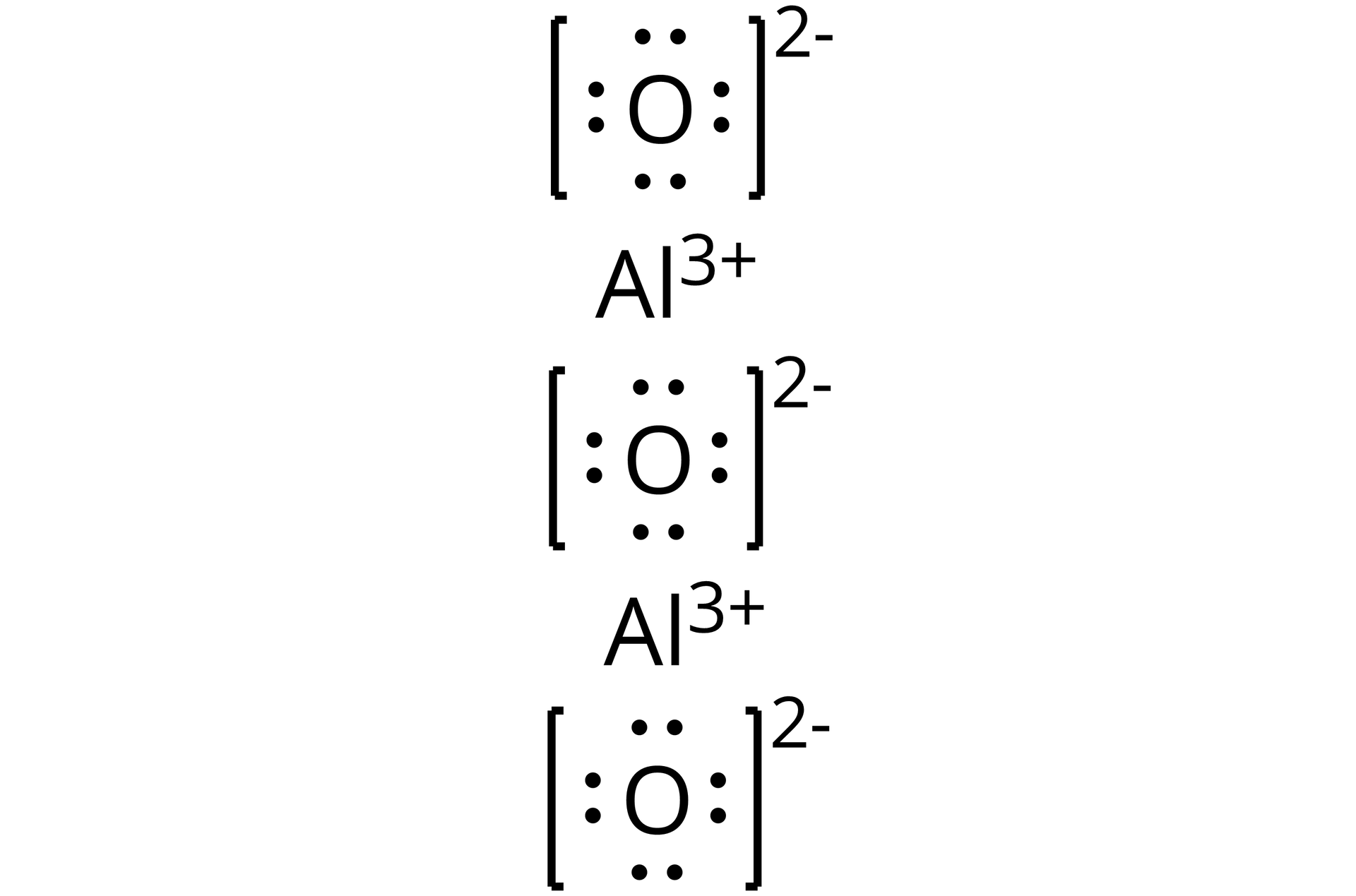

R1BfdG22roRQw Ilustracja przedstawiająca wzór tlenku glinu o budowie jonowej, który to składa się z atomu tlenu otoczonego czterema parami elektronowymi, symbolizowanymi przez osiem kropek, znajduje się on w nawiasie kwadratowym, względem którego w indeksie górnym znajduje się wartość ładunku, to znaczy dwa minus. Obok znajduje się kation glinu ${\text{Al}}^{3+}$. Dalej następny atom tlenu otoczony czterema parami elektronowymi, symbolizowanymi przez osiem kropek, znajdujący się w nawiasie kwadratowym, względem którego w indeksie górnym znajduje się wartość ładunku, to znaczy dwa minus. Obok znajduje się kation glinu ${\text{Al}}^{3+}$. Za nim ostatni atom tlenu otoczony czterema parami elektronowymi, symbolizowanymi przez osiem kropek, znajdujący się w nawiasie kwadratowym, względem którego w indeksie górnym znajduje się wartość ładunku, to znaczy dwa minus	$\text{III}$	jonowy

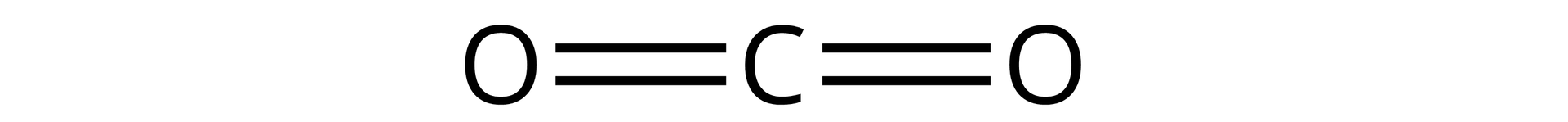

RhTfX0lQ4ewJf Ilustracja przedstawiająca wzór tlenku węgla(<math aria‑label="cztery">IV) o budowie liniowej, który składa się z atomu węgla połączonego za pomocą wiązań podwójnych z dwoma atomami tlenu. Kąt pomiędzy atomami tlen węgiel tlen wynosi 180 stopni.	$\text{IV}$	kowalencyjny

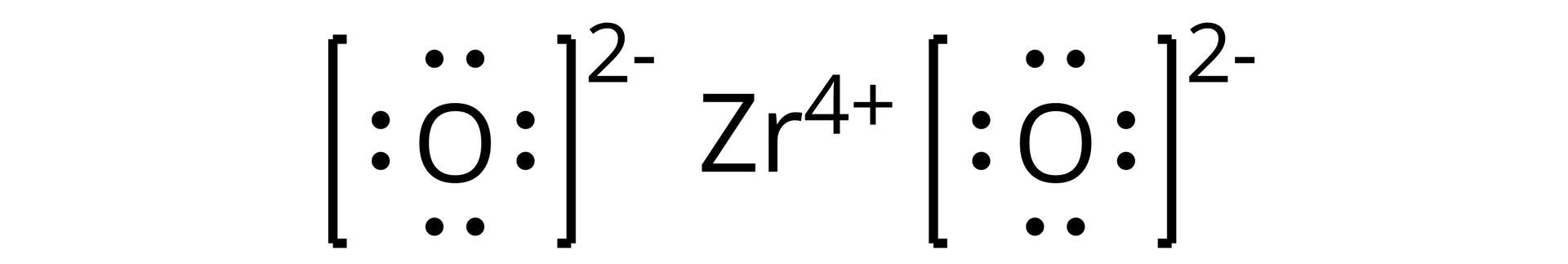

R1Cj9MA5tAcmP Ilustracja przedstawiająca wzór tlenku cyrkonu(<math aria‑label="cztery">IV) o budowie jonowej, który to tworzy kation cyrkonu ${\text{Zr}}^{4+}$ otoczony przez dwa aniony tlenkowe, każdy przedstawiony jako symbol tlenu O otoczony ośmioma elektronami, to jest czterema parami elektronowymi oraz znajdujący się w nawiasie kwadratowym, względem którego w indeksie górnym znajduje się wartość ładunku dwa minus.	$\text{IV}$	jonowy

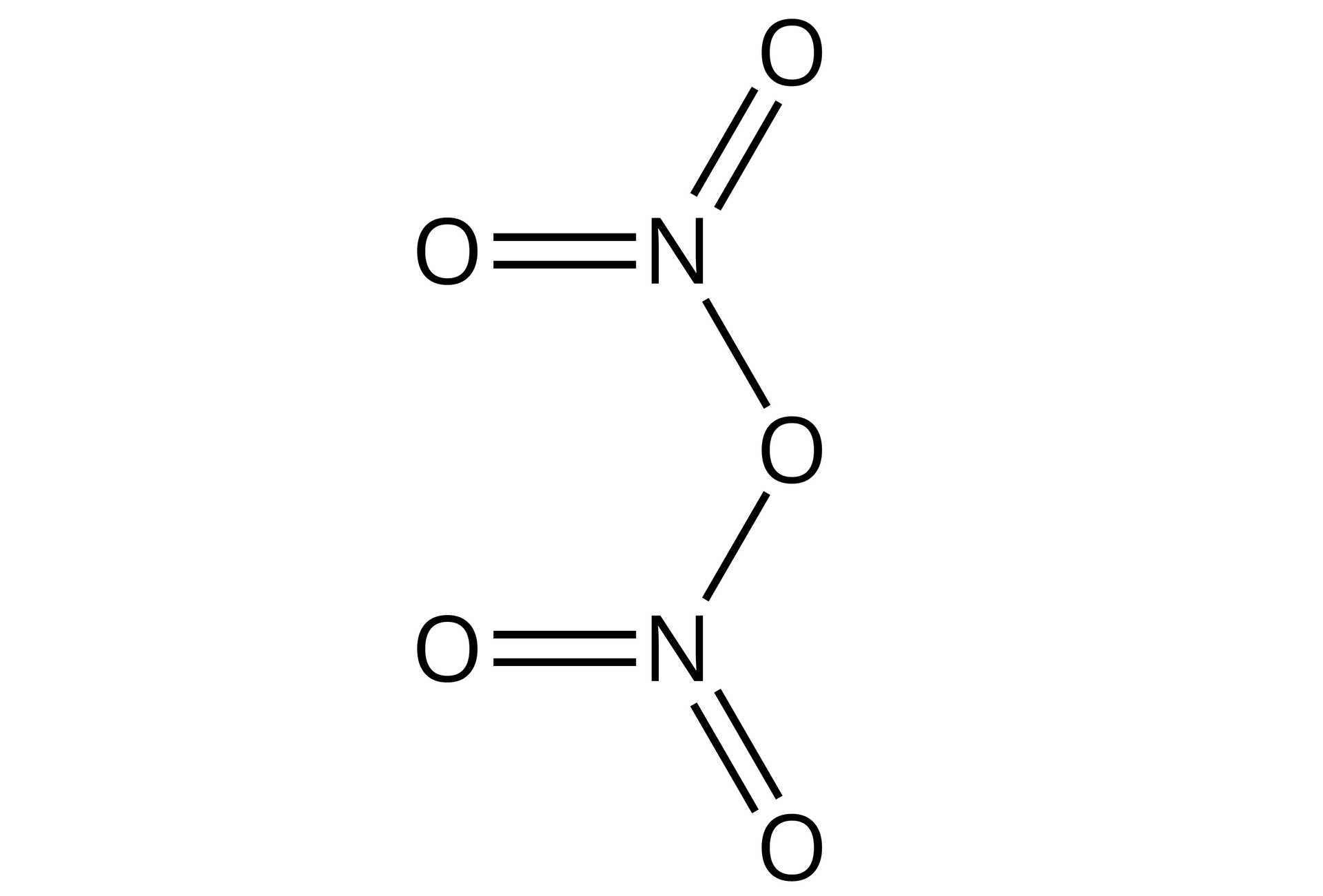

RSZqqzrHkdmiC Ilustracja przedstawiająca tlenek azotu(<math aria‑label="pięć">V) zbudowany z atomu tlenu $\text{O}$ połączonego za pomocą wiązań pojedynczych z dwoma atomami azotu $\text{N}$, z których każdy związany jest za pomocą wiązań podwójnych z dwoma atomami tlenu.	$\text{V}$	kowalencyjny

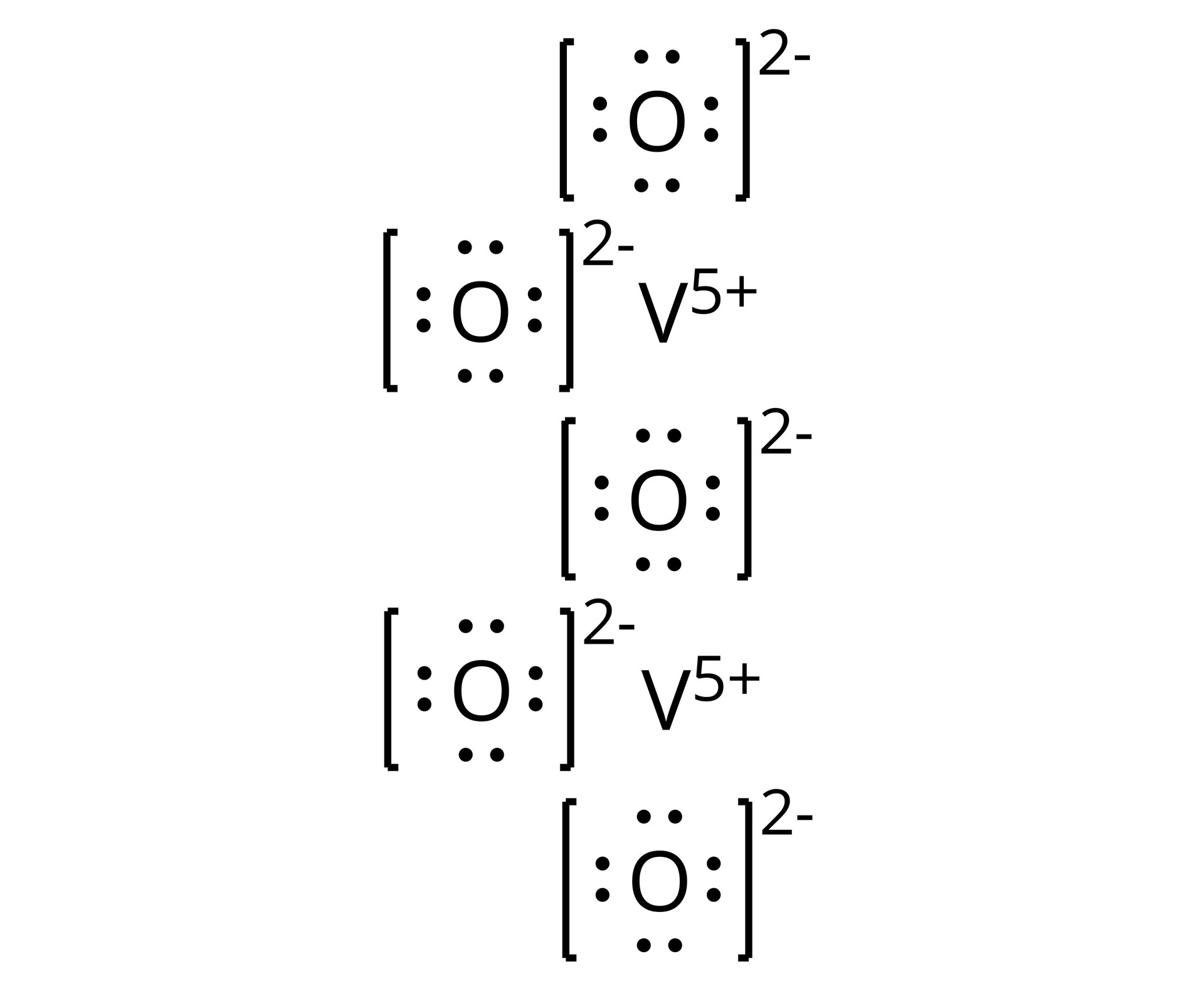

R16xHFRmXD0Vs Ilustracja przedstawiająca wzór cząsteczki tlenku wanadu(<math aria‑label="pięć">V) o strukturze jonowej. Kation wanadu ${\text{V}}^{5+}$ Otoczony jest przez trzy aniony tlenkowe pierwszy u góry, drugi po lewej stronie kationu i trzeci poniżej. Aniony przedstawiono jako symbol tlenu $\text{O}$ otoczony czterema parami elektronowymi znajdujący się w nawiasie kwadratowym, względem którego w indeksie górnym znajduje się ładunek ujemny anionu dwa minus. Pod anionem znajdującym się u dołu względem wspomnianego kationu znajduje się drugi kation wanadu, który otoczony jest przez dwa dodatkowe aniony tlenkowe z lewej strony i poniżej.	$\text{V}$	jonowy

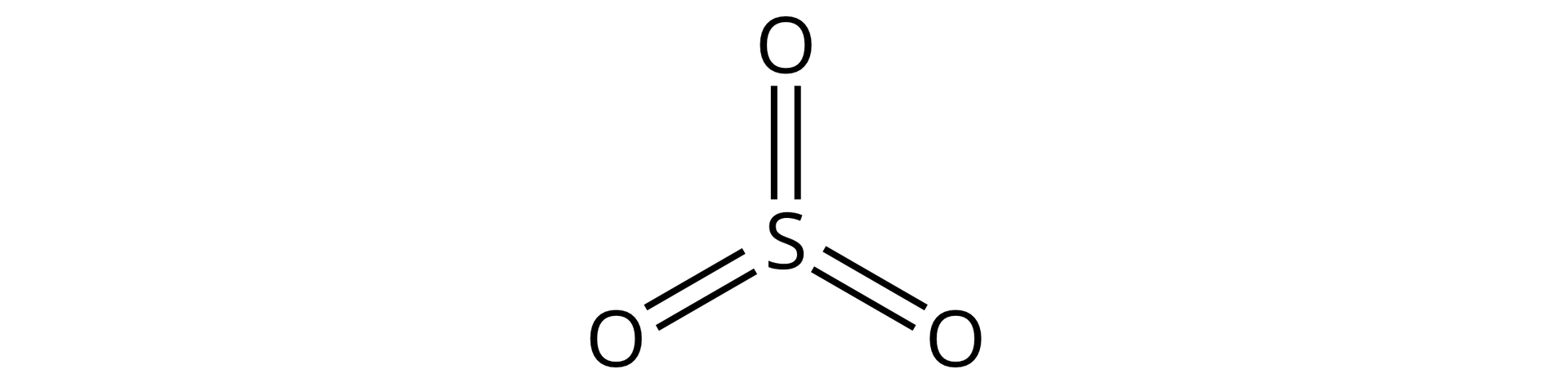

R2jj4yN6QByrB Ilustracja przedstawiająca tlenek siarki(<math aria‑label="sześć">VI) zbudowany z atomu siarki $\text{S}$ od którego poprowadzono trzy pary kresek, w sumie sześć kresek, pomiędzy poszczególnymi parami znajduje się kąt sto dwadzieścia stopni. Każda z par kresek łączy się z jednym atomem tlenu, to znaczy pomiędzy atomem siarki i atomami tlenu występują wiązania podwójne.	$\text{VI}$	kowalencyjny
R1OhWs9ucHKEP Ilustracja przedstawiająca wzór tlenku chromu(<math aria‑label="sześć">VI). Kation chromu ${\text{Cr}}^{6+}$ otoczony jest trzema anionami tlenkowymi, z których każdy przedstawiony jest jako atom tlenku $\text{O}$ otoczony ośmioma elektronami, to jest czterema parami elektronowymi i znajduje się w nawiasie kwadratowym, względem którego w indeksie górnym zapisano wartość ładunku dwa minus.	$\text{VI}$	jonowy

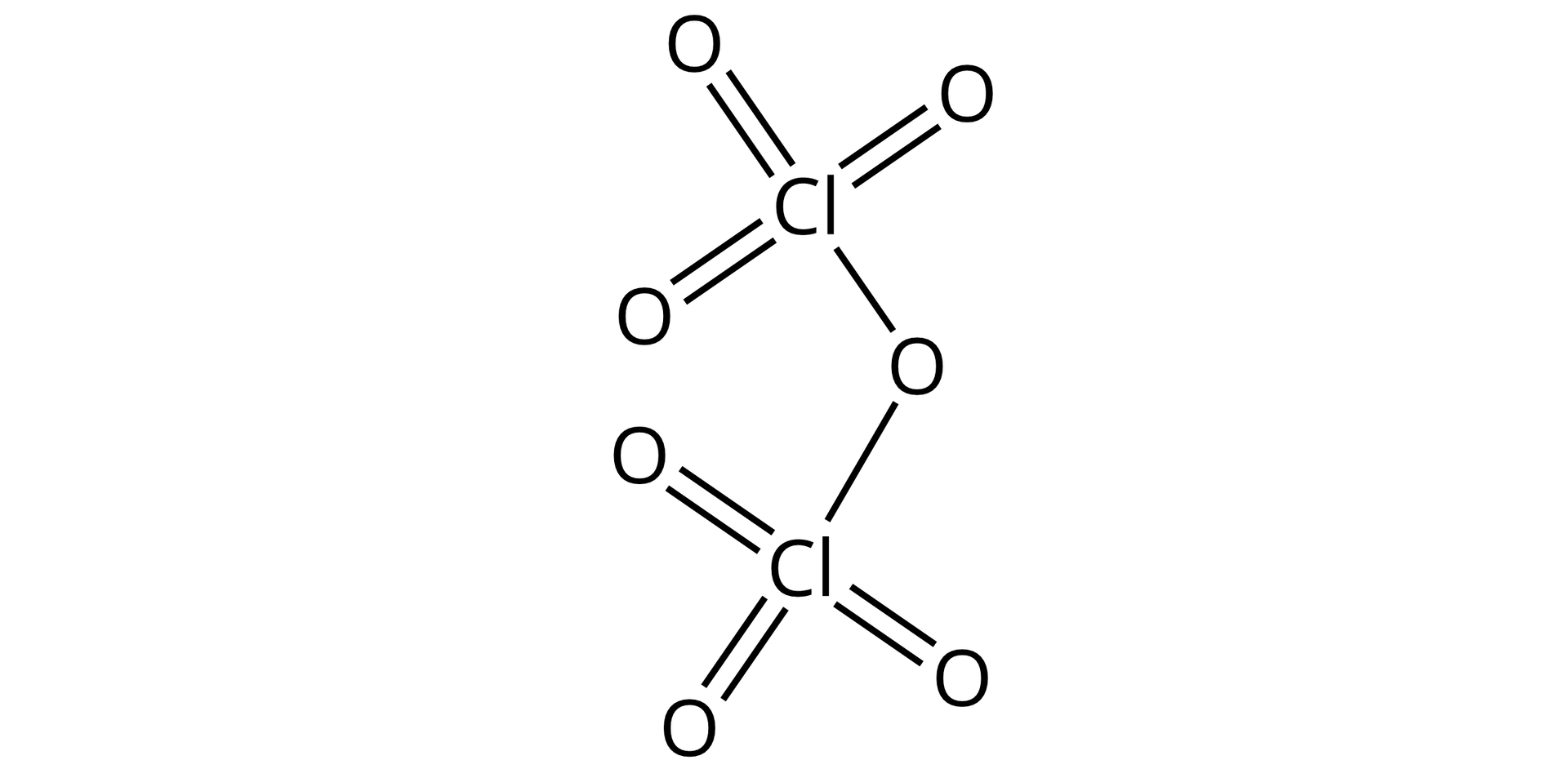

R1PXToQIZlPpg Ilustracja przedstawiająca wzór tlenku chloru(<math aria‑label="siedem">VII) zbudowanego z atomu tlenu $\text{O}$ związanego za pomocą wiązań pojedynczych z dwoma atomami chloru $\text{Cl}$, z których każdy łączy się za pomocą wiązań podwójnych z trzema atomami tlenu. Wzór sumaryczny związku ${\text{Cl}}_2{\text{O}}_7$.	$\text{VII}$	kowalencyjny

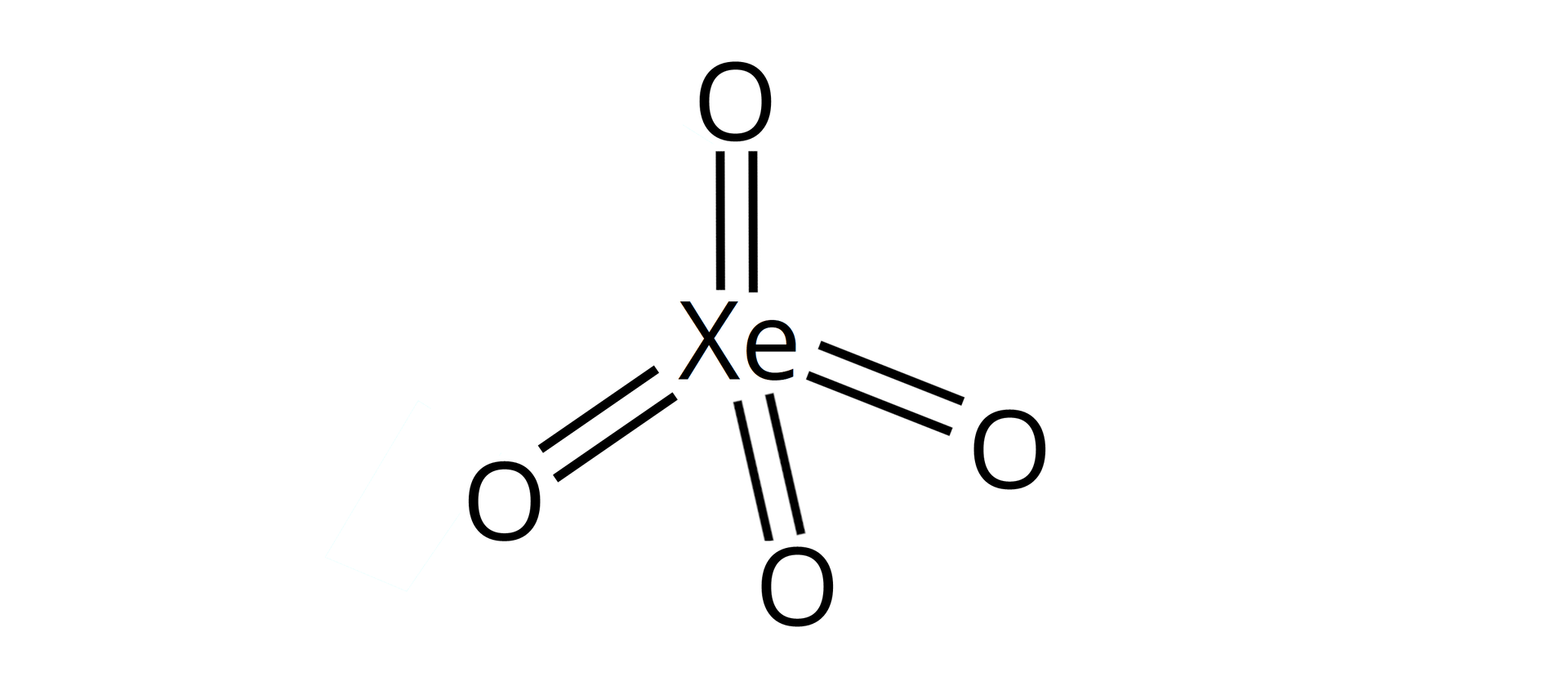

RszFd4GMzH0Br Ilustracja przedstawiająca wzór tetratlenku ksenonu o budowie tetraedrycznej. Od symbolu $\text{Xe}$ odchodzą cztery pary kresek, to jest cztery wiązania podwójne łączące go z czterema atomami tlenu $\text{O}$.	$\text{VIII}$	kowalencyjny
