Dyfrakcja w ogólności oznacza ugięcie, czyli zmianę kierunku rozchodzenia się fali. W bardziej szczegółowej definicji, dyfrakcja to proces ugięcia fali na przeszkodzie. Interferencja ma miejsce, gdy nakładają się na siebie dwie lub więcej fal. Może wtedy dochodzić do ich wzajemnego wzmocnienia lub wygaszenia, jeśli grzbiet jednej fali napotka odpowiednio grzbiet lub dolinę drugiej fali. Zjawiska dyfrakcji i interferencji zachodzą dla wszystkich fal – niezależnie od tego, czy będą to fale na wodzie, czy fale dźwiękowe. Spójrz na Rys. 1. – zdjęcie przedstawia dyfrakcję fal na wodzie przy przechodzeniu ich przez przeszkodę w postaci falochronu. Na Rys. 2. przedstawiamy z kolei krótki film pokazujący interferencję dwóch fal wzbudzonych na wodzie. Zwróć uwagę na obszary w kształcie linii, gdzie woda nie faluje. W tych obszarach biegnące fale wygaszają się wzajemnie. Ten eksperyment interferencyjny możesz przeprowadzić samodzielnie!

R1VUNVJtGXrtc
Rys. 1. Dyfrakcja fal morskich podczas przechodzenia przez przeszkodę w postaci falochronu.
Źródło: Lorenzarius, dostępny w internecie: https://commons.wikimedia.org/wiki/File:Water_diffraction.jpg [dostęp 21.04.2022 r.], licencja: CC BY-SA 3.0.
R2bRRXtIFzaAe
Rys. 2. Animacja zaprezentowana bez udziału lektora, pokazuje dwa źródła fal kolistych ustawione poziomo obok siebie. W każdym źródle pojawiają się na przemian czerwone i niebieskie koła, powiększające się i przechodzące w koliste powierzchnie falowe, rozchodzące się promieniście. W obszarze powyżej i poniżej źródeł fal, gdzie fale z obu źródeł nakładają się na siebie, widoczne są wzmocnienia i wygaszenia fal. Wzmocnienia występują wzdłuż pionowych pasków biegnących od punktu między źródłami do góry i w dół oraz wzdłuż symetrycznych pasków nachylonych do pionu pod jednakowymi kątami z prawej i z lewej strony.

W tym e‑materiale chcemy skupić się na zjawisku dyfrakcji i interferencji pewnej konkretnej fali – fali promieniowania rentgenowskiego (zwanego też promieniowaniem X). Promieniowanie rentgenowskie jest częścią widma promieniowania elektromagnetycznegowidmo promieniowania elektromagnetycznegowidma promieniowania elektromagnetycznego, do którego należy również m.in. światło widzialne, promieniowanie ultrafioletowe czy podczerwone. Widmo to przedstawiliśmy na Rys. 3.

R5HNA4hxw8cYX
Rys. 3. Widmo fal elektromagnetycznych wraz z długościami i częstotliwościami fal. Zwróć uwagę na obiekty, których rozmiar można porównać z falami o konkretnej długości.
Źródło: dostępny w internecie: https://www.crazynauka.pl/czy-mikrofale-moga-szkodzic/ [dostęp 21.04.2022 r.], Materiał wykorzystany na podstawie art. 29 ustawy o prawie autorskim i prawach pokrewnych (prawo cytatu).

Długości fal światła widzialnego mieszczą się w przedziale ok. 400–700 nm. Fale promieniowania rentgenowskiego mają znacznie mniejszą długość – przyjmuje się, że mieści się ona w zakresie 0,01–10 nm. Wiemy, że aby dyfrakcja na przeszkodzie mogła zajść, wielkość przeszkody musi być zbliżona do długości fali. Aby zaobserwować dyfrakcję promieniowania rentgenowskiego na siatce dyfrakcyjnej, stała takiej siatki również powinna zawierać się w przedziale ok. 0,01–10 nm. Wycięcie w kawałku materiału tak gęsto rozmieszczonych rys jest niemożliwe technologicznie.

Dyfrakcja i interferencja promieniowania rentgenowskiego jest jednak możliwa do zbadania. Jakiej siatki dyfrakcyjnej tutaj używamy? Spójrz ponownie na Rys. 3. – czy domyślasz się już, jaka to może być siatka?

Dyfrakcję promieniowania rentgenowskiego możemy obserwować wykorzystując sieć atomów. Mają one wielkość zbliżoną do długości fali promieni X – np. promień atomu żelaza wynosi ok. 0,140 nm. Siatka dyfrakcyjna dla promieniowania widzialnego zawiera dużo rys i szczelin między nimi. Podobnie będzie w przypadku promieniowania X – do uzyskania obrazu dyfrakcyjnego potrzebujemy dużej liczby atomów ułożonych w sieć. Atomy pełnią rolę przeszkód, a przestrzeń między nimi – szczelin. Atomy w ciele stałym wykonują jedynie drgania wokół położenia równowagi, dzięki czemu „układ przeszkód i szczelin” stale zachowuje swoją geometrię.

Najlepszym obiektem do obserwacji dyfrakcji promieni X są zatem ciała stałe. Zawierają one dużą liczbę atomów znajdujących się blisko siebie. Co to znaczy blisko? Tak się składa, że odległości między atomami w ciele stałym wynoszą ok. 0,1–0,5 nm, co umożliwia obserwację dyfrakcji promieni X. Strukturę atomową przykładowego ciała stałego (soli kuchennej – chlorku sodu NaCl) przedstawiliśmy na Rys. 4. Z kolei na Rys. 5. prezentujemy zdjęcie z transmisyjnego mikroskopu elektronowegotransmisyjny mikroskop elektronowytransmisyjnego mikroskopu elektronowego, przedstawiające kryształ krzemu. Transmisyjny mikroskop elektronowy umożliwia uzyskiwanie olbrzymich powiększeń – to, co obserwujesz na zdjęciu, to pojedyncze atomy!

R1Tp2PyF2iUNG
Rys. 4. Struktura krystaliczna chlorku sodu. Fioletowe kule odpowiadają atomom sodu, zielone - atomom chloru.
Źródło: dostępny w internecie: https://commons.wikimedia.org/wiki/File:Sodium-chloride-3D-ionic.png [dostęp 21.04.2022 r.], domena publiczna.
RVS6raBOGPV7z

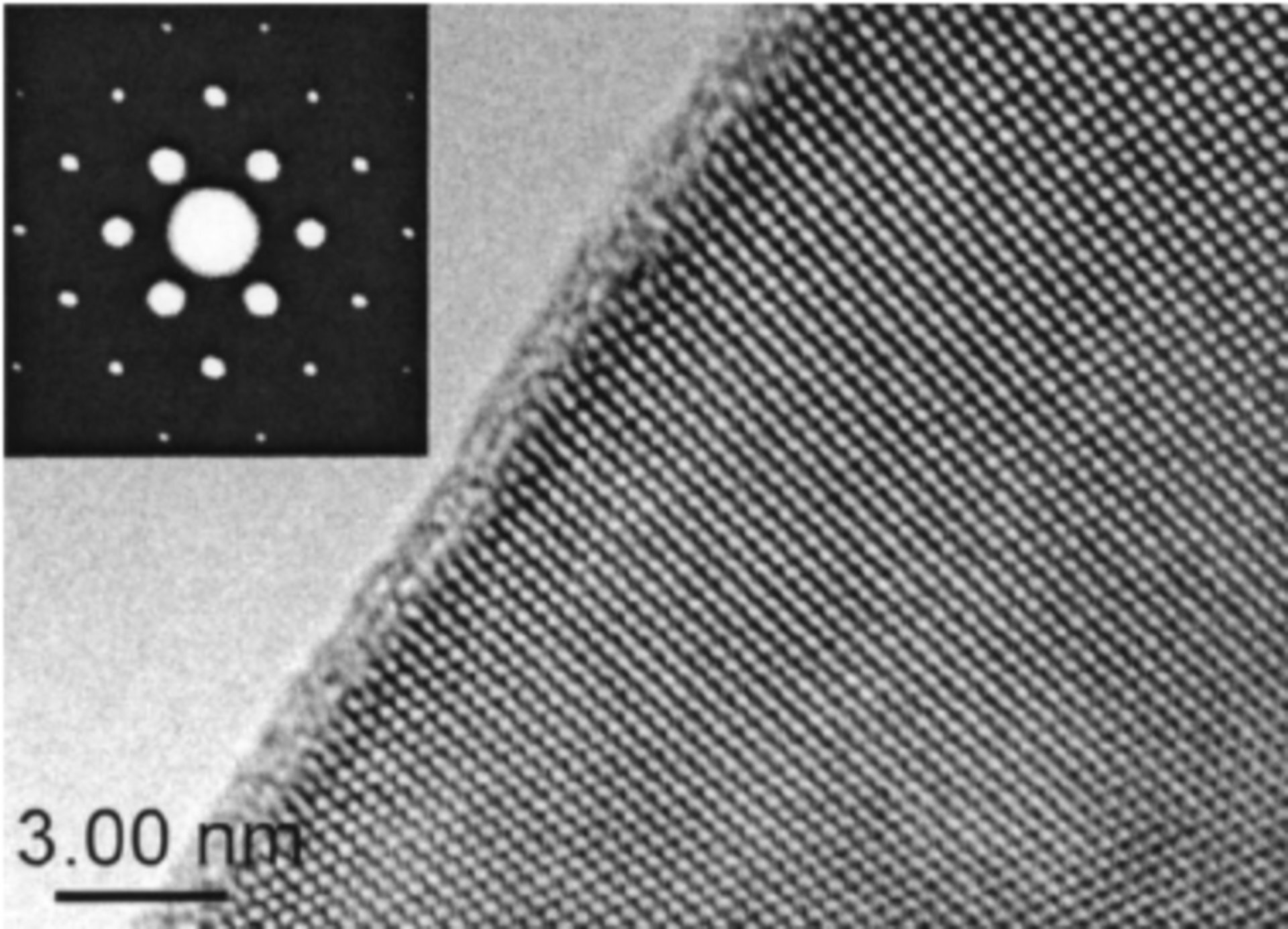

Rys. 5. Struktura kryształu krzemu (prawa część zdjęcia). Widoczne punkty to pojedyncze atomy.
Źródło: D. Li et al., "Thermal Conductivity of Individual Silicon Nanowires", Appl. Phys. Lett. 83, 2934 (2003), Materiał wykorzystany na podstawie art. 29 ustawy o prawie autorskim i prawach pokrewnych (prawo cytatu).

Zjawiska dyfrakcji i interferencji promieniowania są ze sobą powiązane. Fale promieni X, które uległy dyfrakcji na krysztale mogą potem ze sobą interferować, wzmacniając lub wygaszając się w różnych punktach. Zjawiska te wykorzystujemy w sposób praktyczny, który omówimy w e‑materiale „Jak za pomocą dyfrakcji rentgenowskiej bada się struktury ciał krystalicznych?”.
