Polaryzacja światła

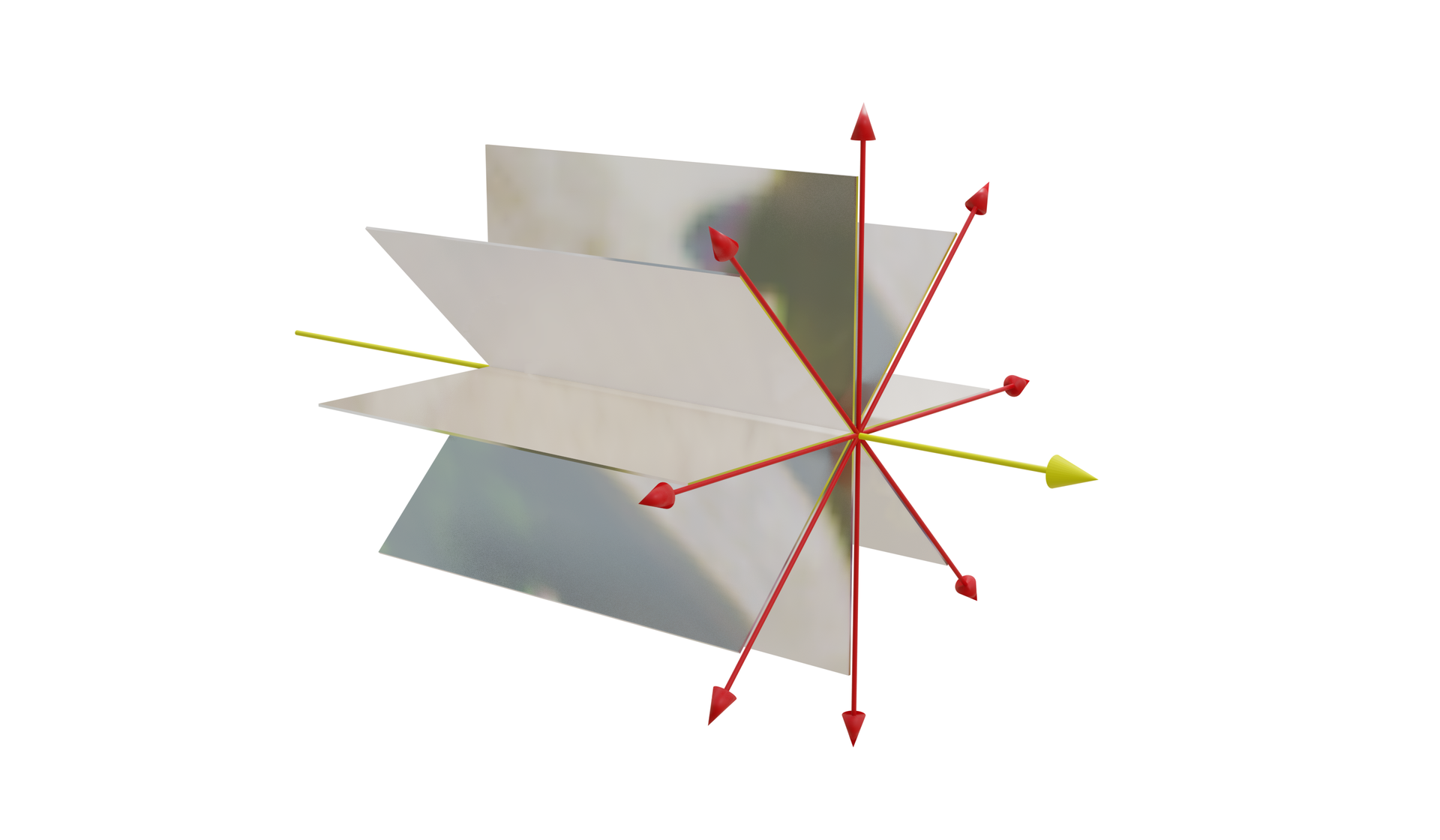

Światło to wiązka fal, które rozchodzą się w różnych kierunkach. Płaszczyzny drgań fal można przedstawić graficznie za pomocą wektorów.

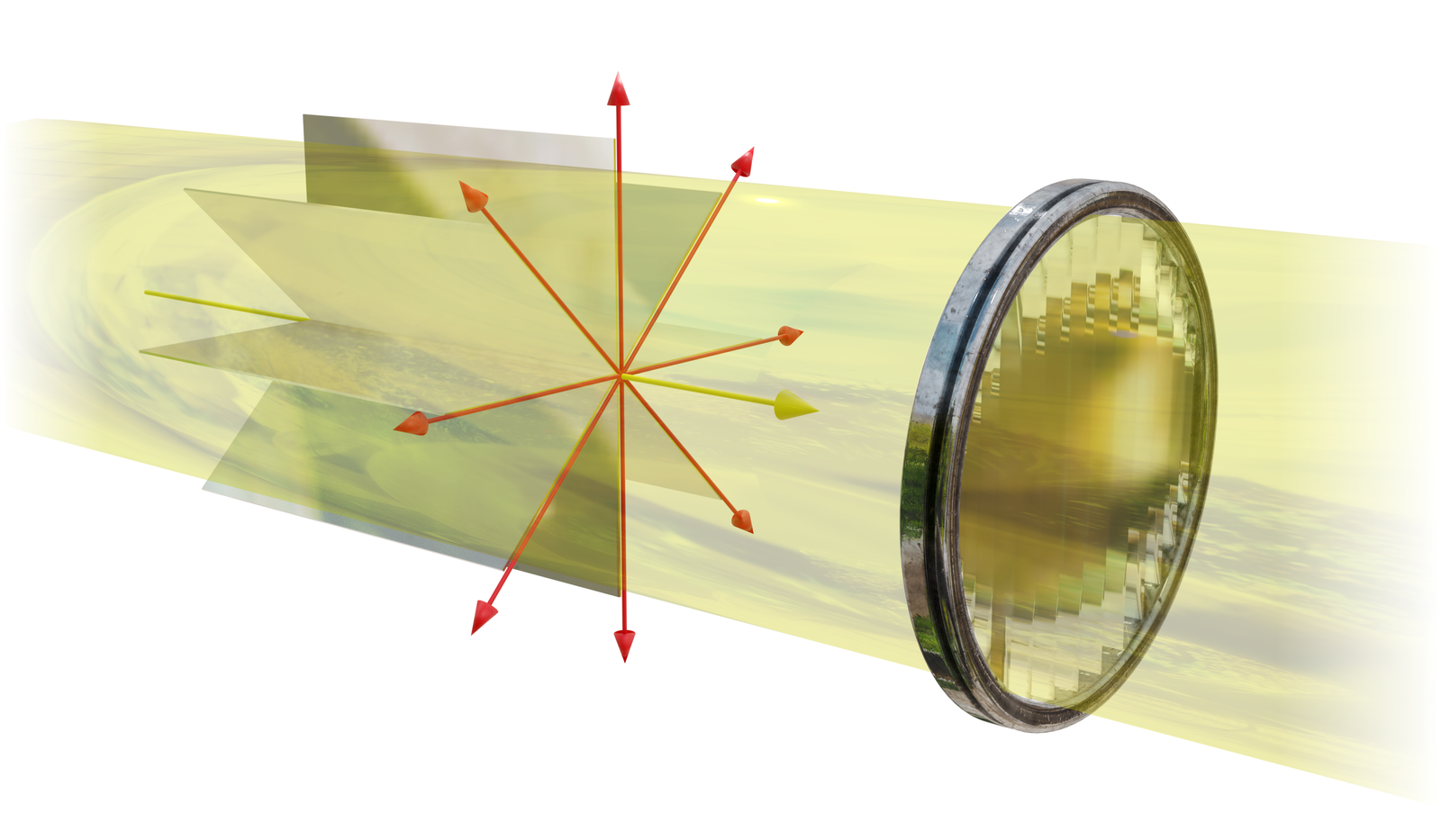

Istnieje możliwość zmiany kierunku rozchodzenia się fali elektromagnetycznej. Jeśli światło zostanie przepuszczone przez odpowiednie urządzenie, tzw. polaryzatorpolaryzator, wówczas większość drgań będzie wygaszona.
Polaryzator działa jak układ szczelin i przepuszcza jedynie te fale, które rozchodzą się równolegle do szczeliny. Płaszczyzna drgań fal elektromagnetycznych po przejściu przez polaryzator to tzw. płaszczyzna światła spolaryzowanegoświatła spolaryzowanego. Jest to jedyna płaszczyzna światła niewygaszona przez polaryzator.
Budowa polarymetru
W celu określenia położenia płaszczyzny światła spolaryzowanego stosuje się przyrząd, zwany polarymetrempolarymetrem. Jego schemat można przedstawić w następujący sposób:
Jeżeli osie polaryzatora oraz analizatoraanalizatora są ustawione względem siebie prostopadle pod kątem 90º, a wewnątrz rurki polarymetrycznej nie ma substancji czynnej optycznie lub jest ona pusta, to światło nie dociera do oka obserwatora. Co to oznacza w praktyce? W okularze widoczne jest całkowicie zaciemnione pole widzenia. Obserwator powinien widzieć na skali wartość zero lub wartość ta powinna być minimalnie odchylona od zera. Odczytane wskazanie określane jest jako .
Co się dzieje po umieszczeniu w rurce polarymetrycznej substancji czynnej optycznie?
Płaszczyzna światła spolaryzowanego może ulec skręceniu o określony kąt (w lewo lub w prawo) tylko wtedy, gdy na jej drodze znajdzie się związek czynny optycznieczynny optycznie, tzw. izomer optycznyizomer optyczny. Wówczas pewna część światła przechodzi przez analizator i trafia przez okular do oka obserwatora, a część pola widzenia pozostaje zaciemniona. Aby całkowicie wygasić wiązkę światła, obserwator musi obracać analizator w lewo lub prawo. Kąt obrotu analizatora oznaczany jest jako .
Następnie oblicza się kąt skręcenia płaszczyzny polaryzacji światła, czyli tzw. skręcalność optyczną próbki ze wzoru:
Światło spolaryzowane może zostać skręcone na dwa sposoby:
Aktywność optyczną wykazują zarówno kryształy (np. kwarc, cukier) i ciecze (np. nikotyna), ale również roztwory ciał stałych w cieczach optycznie nieczynnych, np. roztwór cukru w wodzie. Główną przyczyną skręcania płaszczyzny polaryzacji jest oddziaływanie fali świetlnej oraz elektronów cząsteczki.
EnancjomeryEnancjomery skręcają płaszczyznę światła spolaryzowanego o ten sam kąt, ale w przeciwną stronę.
Przykład: jeżeli enancjomer A skręca płaszczyznę światła spolaryzowanego o kąt +7° (w prawo), to enancjomer B, o tym samym stężeniu, skręca płaszczyznę o kąt -7° (w lewo)
Skręcalność właściwa
Aby uwzględnić wszystkie warunki pomiaru, wyznacza się tzw. skręcalność właściwąskręcalność właściwą. Oblicza się ją ze wzoru:
– długość fali światła;
– temperatura pomiaru [K];
– kąt skręcenia płaszczyzny polaryzacji światła;
– stężenie roztworu [];
– długość rurki polarymetrycznej [dm].
Kąt skręcania płaszczyzny polaryzacji światła zależy zatem od:
stężenia próbki;
długości rurki polarymetrycznej.
Co istotne, skręcalność właściwa wyznaczana jest przy określonej długości fali światła przechodzącego przez próbkę i dokładnie znanej temperaturze pomiaru.
Podsumowanie
Poprzez izomerię optycznąizomerię optyczną należy rozumieć występowanie cząsteczek izomerów posiadających asymetryczny atomasymetryczny atom, które różnią się aktywnością optyczną. Mają one różną zdolność skręcania płaszczyzny polaryzacji świata. Jedne skręcają tę płaszczyznę w prawo, a inne w lewo.
Słownik
związek chiralny, który posiada zdolność do skręcania płaszczyzny światła spolaryzowanego w prawo lub lewo
(gr. ísos „równy”, méros „część”) występowanie cząsteczek izomerów posiadających atom asymetryczny (chiralny), skręcających w różny sposób płaszczyznę polaryzacji światła
przyrząd służący do określenia kąta skręcenia płaszczyzny światła spolaryzowanego
urządzenie optyczne, po przejściu przez które otrzymuje się światło spolaryzowane tzn. takie, w którym drgania fal zachodzą w jednej płaszczyźnie
polaryzator o określonej, znanej płaszczyźnie polaryzacji; umożliwia wyznaczanie płaszczyzny polaryzacji światła spolaryzowanego
aktywność optyczna; właściwość substancji wynikająca z tetraedrycznej geometrii atomu w cząsteczce (tzw. atom asymetryczny), która przejawia się w skręcaniu płaszczyzny polaryzacji, przechodzącego przez roztwór tej substancji światła spolaryzowanego liniowo; jeżeli substancja nie jest czynna optycznie, to nie skręca płaszczyzny światła spolaryzowanego
światło, w którym drgania odbywają się tylko w jednej płaszczyźnie
tzw. atom chiralny; atom pierwiastka połączony z czterema różnymi podstawnikami, oznaczany jest symbolem gwiazdki (*)
(gr. cheír „ręka”) cecha obiektów chemicznych polegająca na tym, że cząsteczka wyjściowa nie pokrywa się ze swoim odbiciem w płaskim zwierciadle, nie można ich nałożyć na siebie na drodze obrotu ani przesunięcia
(gr. enantios „przeciwne, odwrotne”, meros „fragment”) izomery, które mają się do siebie tak, jak przedmiot do swego odbicia w zwierciadle płaskim, ale nie da się ich na siebie nałożyć
kąt skręcenia płaszczyzny płaszczyzny światła spolaryzowanego, wyrażony w stopniach, gdy długość rurki polarymetrycznej z roztworem substancji optycznie czynnej wynosi 1 dm, a stężenie roztworu c=1
Bibliografia
Encyklopedia PWN
Gorzynski Smith J., Organic Chemistry, Third Edition, New York 2011.
Hart H., Craine L.E, Hart D.J, Chemia organiczna krótki kurs, tłum. Gniazdowski M. Wydawnictwo Lekarskie PZWL, Warszawa 1999.
Hejwowska S., Marcinkowski R., Staluszka J., Chemia 2. Zakres rozszerzony, Gdynia 2011.
Kołodziejczyk A., Naturalne związki organiczne, Warszawa 2013.
Saunders N., Saunders A., Clinton S., Parsonage M., Poole E., AS Chemistry for AQA Student Book, Oxford 2007.
Świerkocka B., Świerkocki J., Projekt: Matura Chemia, Warszawa 2012.
