GALERIA ZDJĘĆ

W galerii zdjęć zaprezentowano wybrane przyrządy używane podczas przeglądu technicznego urządzeń elektroniki i informatyki medycznej: miernik wielkości elektrycznych, symulatory: NIBP, EKG, SpO2, miernik bezpieczeństwa elektrycznego, tester do defibrylatora i miernik pola magnetycznego.

Spis treści

• Miernik wielkości elektrycznych2Miernik wielkości elektrycznych

• Symulatory NIBP3Symulatory NIBP

• Symulator EKG4Symulator EKG

• Symulator ${\mathrm{SpO}}_2$5Symulator ${\mathrm{SpO}}_2$

• Miernik bezpieczeństwa elektrycznego6Miernik bezpieczeństwa elektrycznego

• Tester do defibrylatora7Tester do defibrylatora

• Miernik pola magnetycznego8Miernik pola magnetycznego

Miernik wielkości elektrycznych

Miernik wielkości elektrycznych inaczej zwany multimetrem, mierzy parametry elektryczne takie jak: napięcie elektryczne stałe DC i zmienne AC (jednostka volt $\left[\mathrm{V}\right]$), natężenie prądu elektrycznego stałe DC i zmienne AC (jednostka amper $\left[\mathrm{A}\right]$), rezystancja i ciągłość przewodu (jednostka om $\left[\mathrm{\Omega }\right]$), pojemność kondensatorów (jednostka farad $\left[\mathrm{F}\right]$), częstotliwość napięcia zmiennego (jednostka herc $\left[\mathrm{Hz}\right]$), temperatura (jednostka stopnie Celsjusza $\left[{}^{\circ }\mathrm{C}\right]$ lub Fahrenheita $\left[{}^{\circ }\mathrm{F}\right]$), współczynnik wypełnienia (jednostka $\left[\mathrm{\%}\right]$) oraz testowanie złączy półprzewodnikowych.

R1BvQos4P3jlS

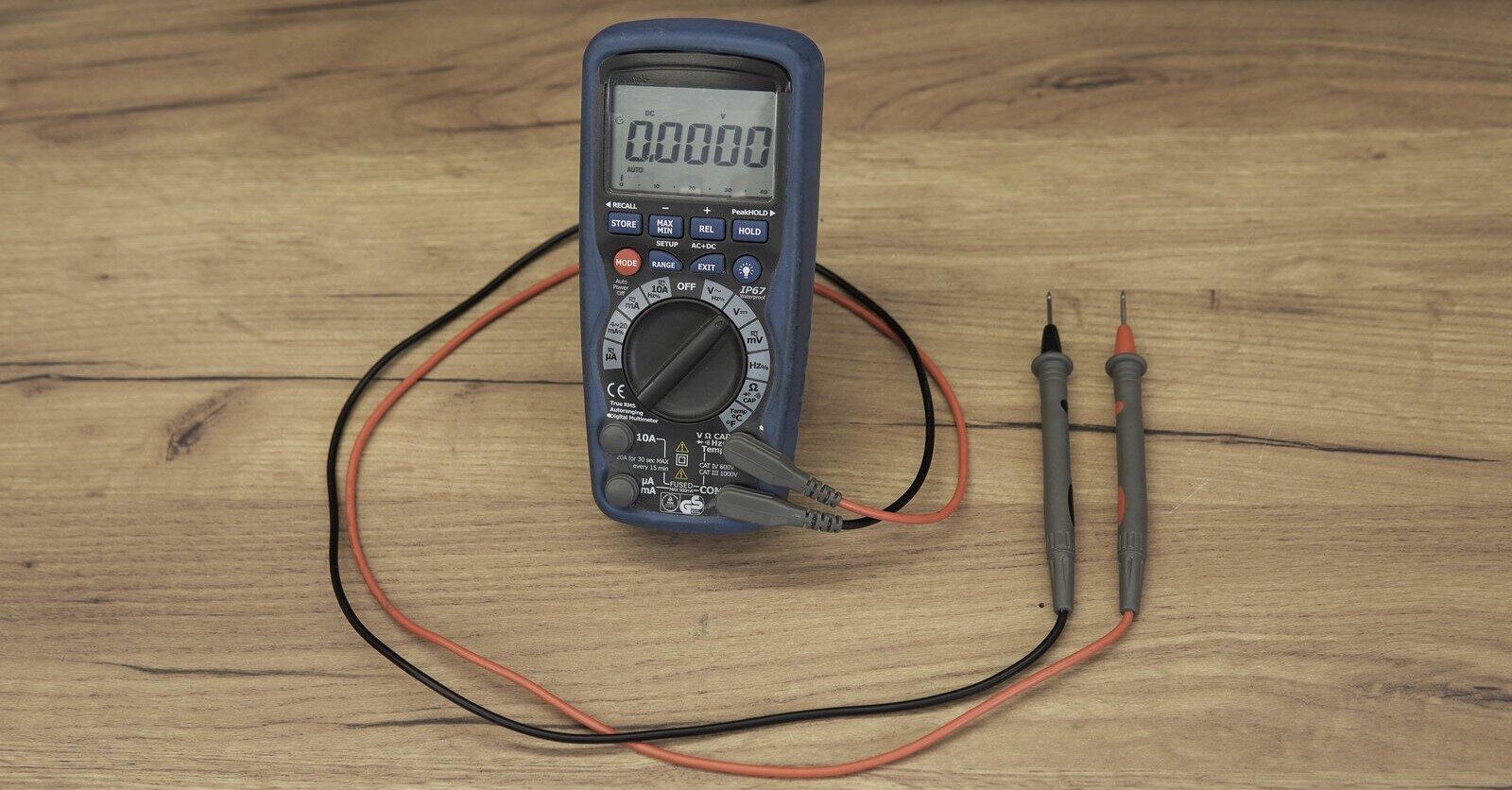

Zdjęcie przedstawia miernik wielkości elektrycznych. Składa się z niewielkiej jednostki centralnej z wyświetlaczem numerycznym, pokrętłem sterującym oraz przyciskami. Do gniazd urządzenia podłączone są za pomocą czerwonego i czarnego przewodu końcówki miernicze przypominające długopisy. Końcówki zakończone są metalowymi drucikami.

Powrót do spisu treści1Powrót do spisu treści

Symulatory NIBP

Symulatory NIBP (nieinwazyjnego mierzenia ciśnienia tętniczego) – urządzenie symuluje ciśnienie tętnicze w różnych zakresach, od $0$ do $499,95 \mathrm{mmHg}$. W trakcie przeglądu technicznego podłączone do ciśnieniomierza (zamiast pacjenta), symuluje w sposób powtarzalny ciśnienie np. $120/80\mathrm{\text{mmHg}}$. Przy użyciu tego urządzenia można zweryfikować dokładność pomiaru wykonywanego przez ciśnieniomierz. Można zasymulować ciśnienie tętnicze osoby dorosłej, noworodka, czy chorej na arytmię.

R14WGmOPrI5nz

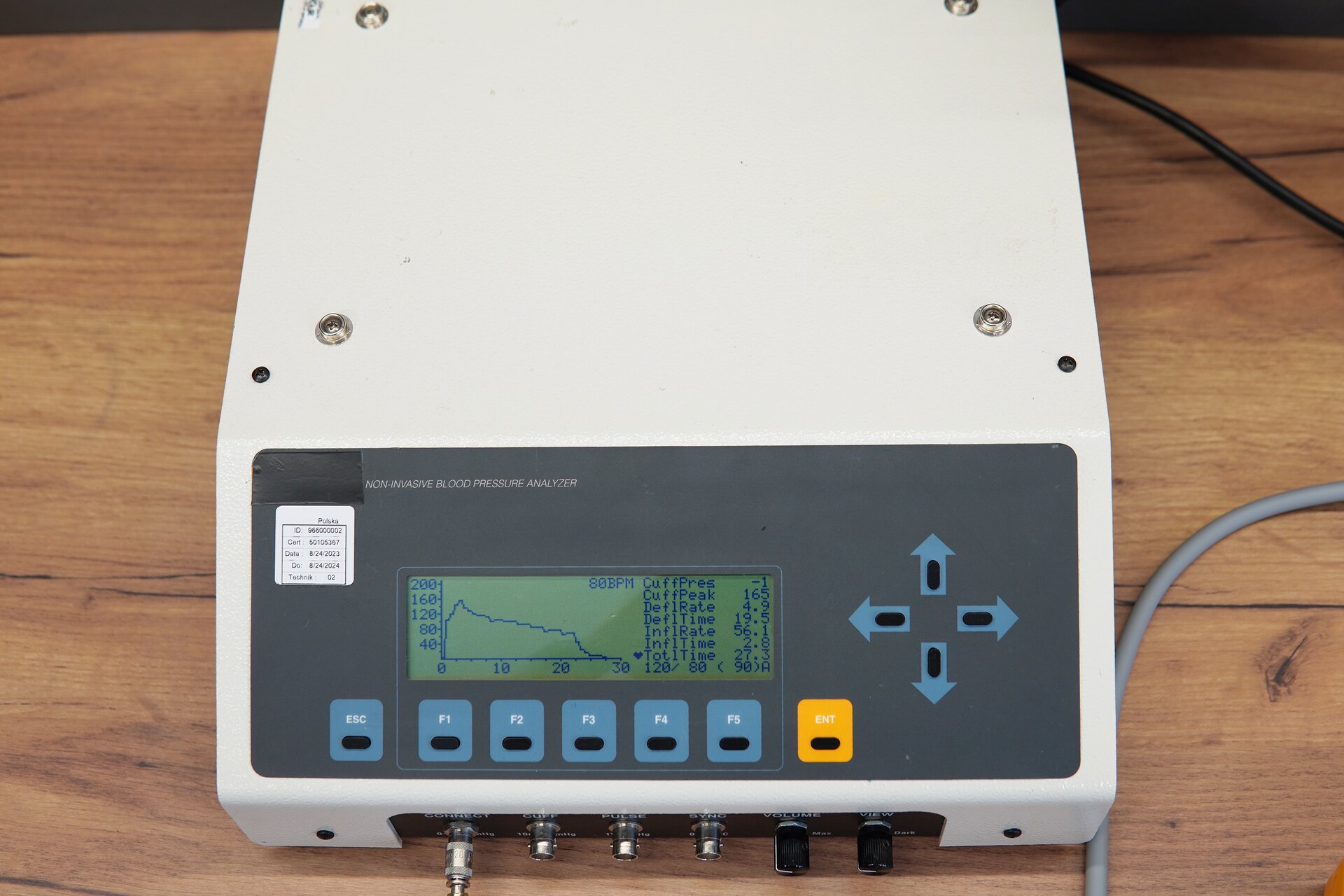

Zdjęcie przedstawia symulator nieinwazyjnego mierzenia ciśnienia tętniczego, w skrócie NIBP w perspektywie od góry. Na przedniej ścianie obudowy urządzenia znajduje się panel sterujący z przyciskami oraz ekranem, na którym widoczne są informacje o mierzonych wartościach pomiarowych oraz wykres. Pod panelem są gniazda do podłączenia urządzeń oraz dwa pokrętła.

RWDbwpjkFnh1q

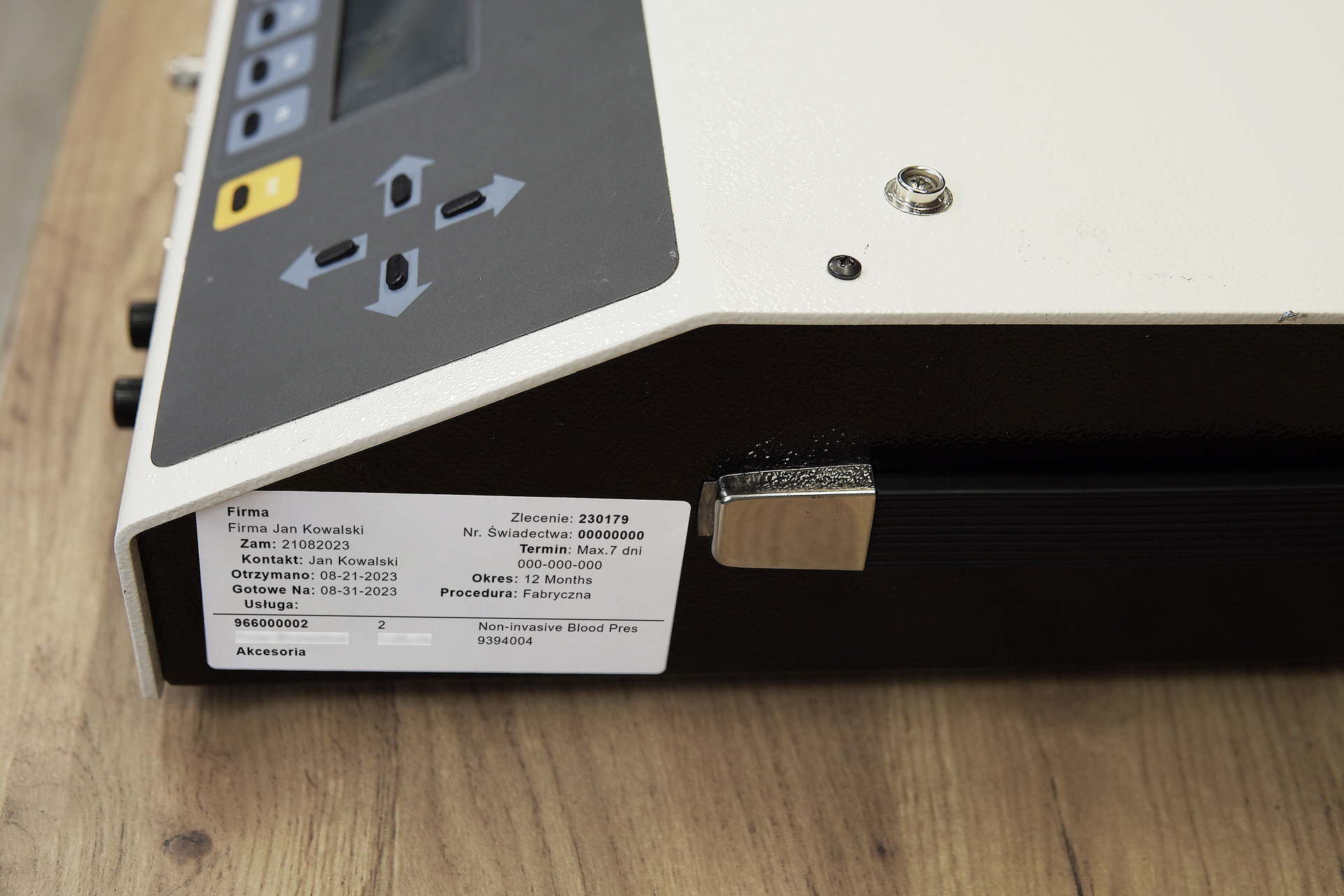

Zdjęcie przedstawia symulator nieinwazyjnego mierzenia ciśnienia tętniczego, w skrócie NIBP w perspektywie od boku. Na bocznej ścianie obudowy znajduje się naklejka z informacjami o urządzeniu. Widoczny jest częściowo panel sterujący z przyciskami oraz ekranem.

R12xZH4Oi1Ggu

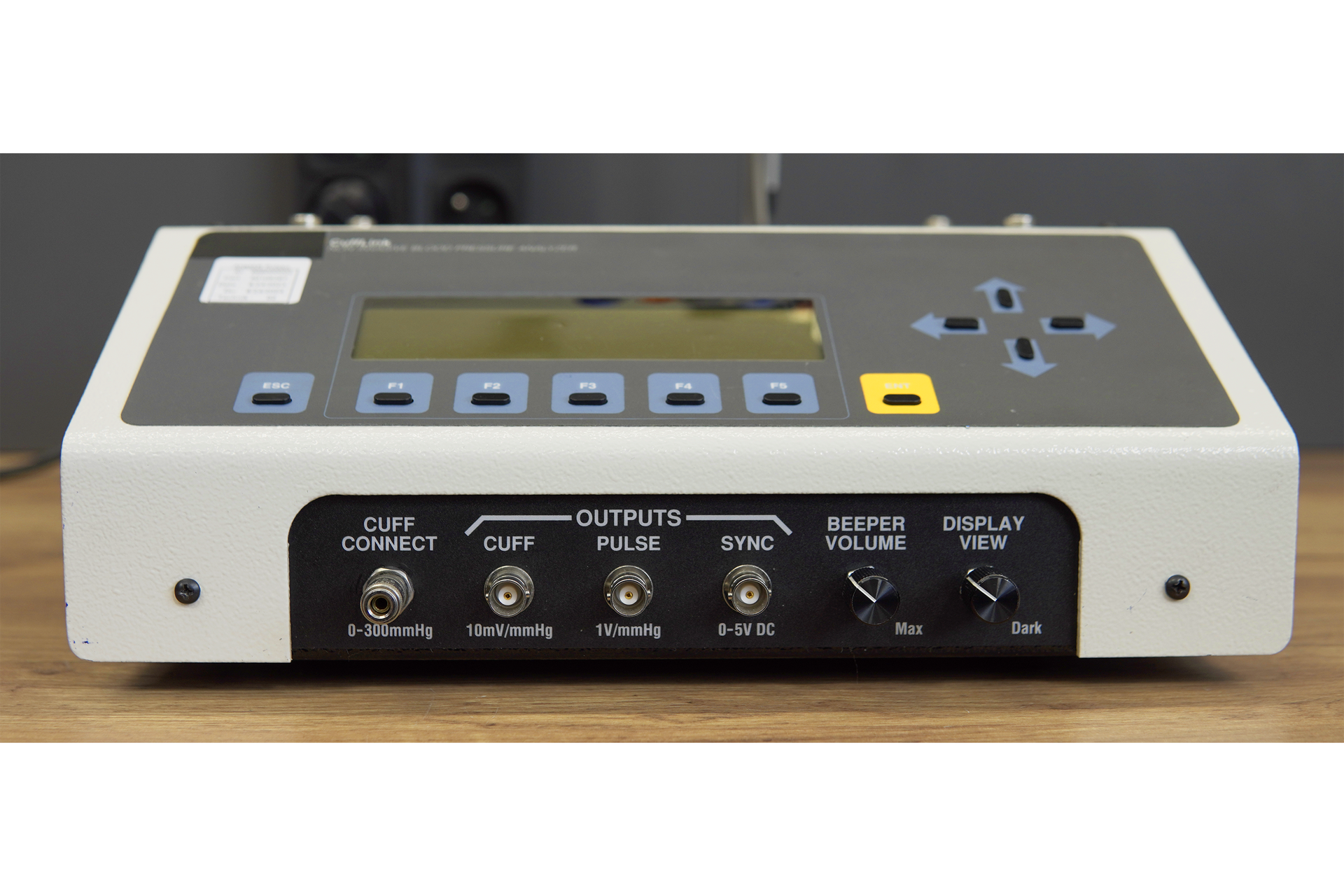

Zdjęcie przedstawia symulator nieinwazyjnego mierzenia ciśnienia tętniczego, w skrócie NIBP w perspektywie od przodu. Na przedniej ścianie obudowy urządzenia znajduje się panel sterujący z przyciskami oraz ekranem. Pod panelem są opisane gniazda do podłączenia urządzeń oraz dwa pokrętła.

Powrót do spisu treści1Powrót do spisu treści

Symulator EKG

Symulator EKG – urządzenie symuluje aktywność elektryczną serca. W elektrokardiografie możemy ustawić różną częstotliwość tętna oraz różne przebiegi krzywej EKG, EKG prawidłowe i nieprawidłowe (np. zawał serca, migotanie przedsionków). Po ustawieniu odpowiednich parametrów za pomocą pokręteł urządzenie symuluje w trybie ciągłym sygnał EKG.

Kolory w tabeli programów odpowiadają kolorom wokół dolnego pokrętła (nie są powiązane z kolorami gniazd wyjściowymi sygnału na bokach urządzenia, które odpowiadają kolorom elektrod przyssawkowych oraz kabli EKG). Dostępne są 32 programy, które znajdują się w tabeli na przednim panelu urządzenia. Wiersz tabeli wskazujemy dolnym pokrętłem wybierając zgodny kolor, natomiast kolumnę górnym pokrętłem. Symulator służy do testowania aparatury medycznej posiadającej funkcję EKG np. aparat EKG, Holter EKG, kardiomonitor.

RaoD708L4kqt8

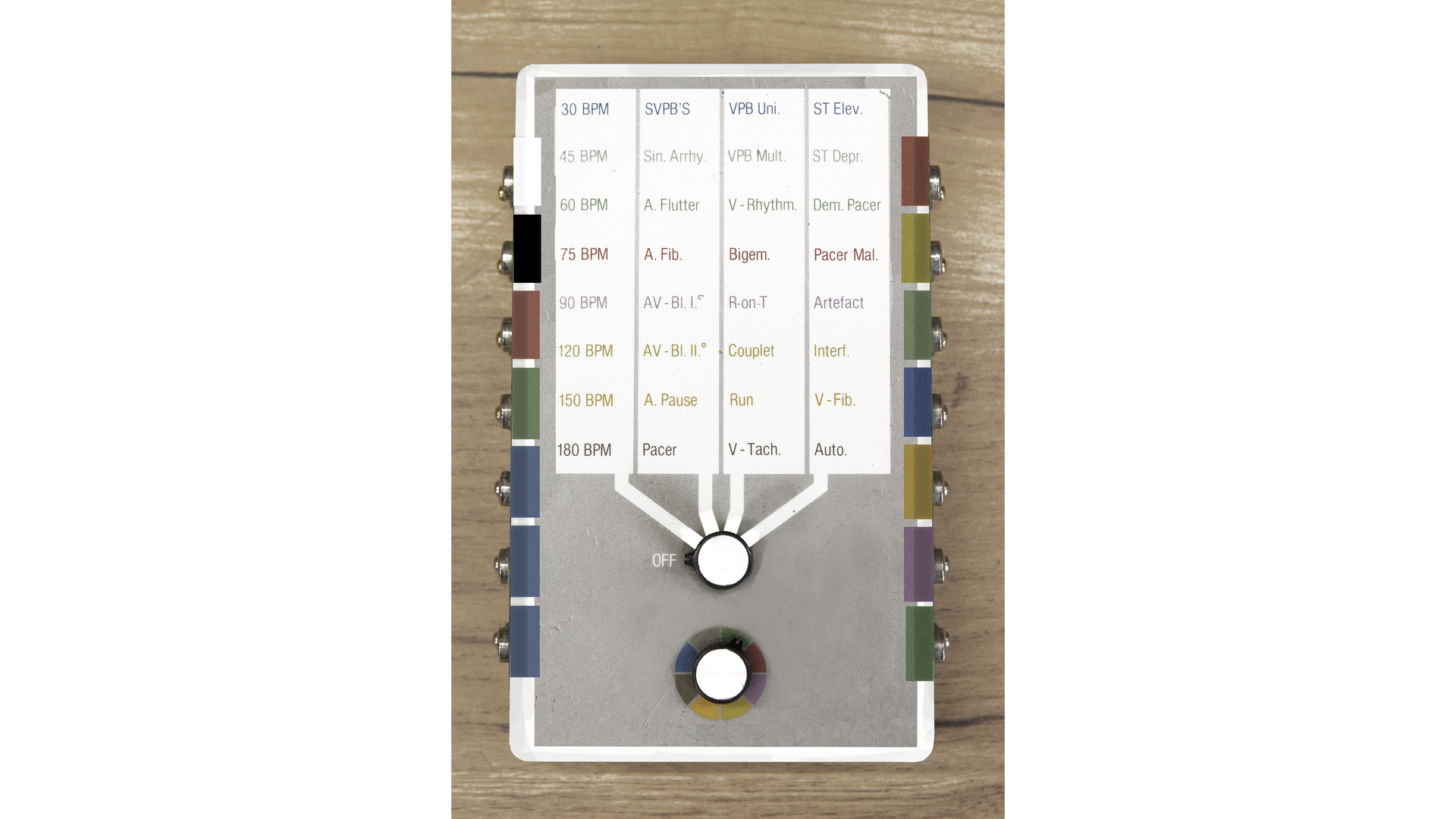

Zdjęcie przedstawia symulator elektrokardiografu, w skrócie EKG w perspektywie od góry. Na obudowie znajdują się dwa pokrętła oraz cztery kolumny z oznaczeniami programów urządzenia. Na bocznych ścianach znajdują się oznaczone różnymi kolorami gniazda.

RBUvGC89U4Afp

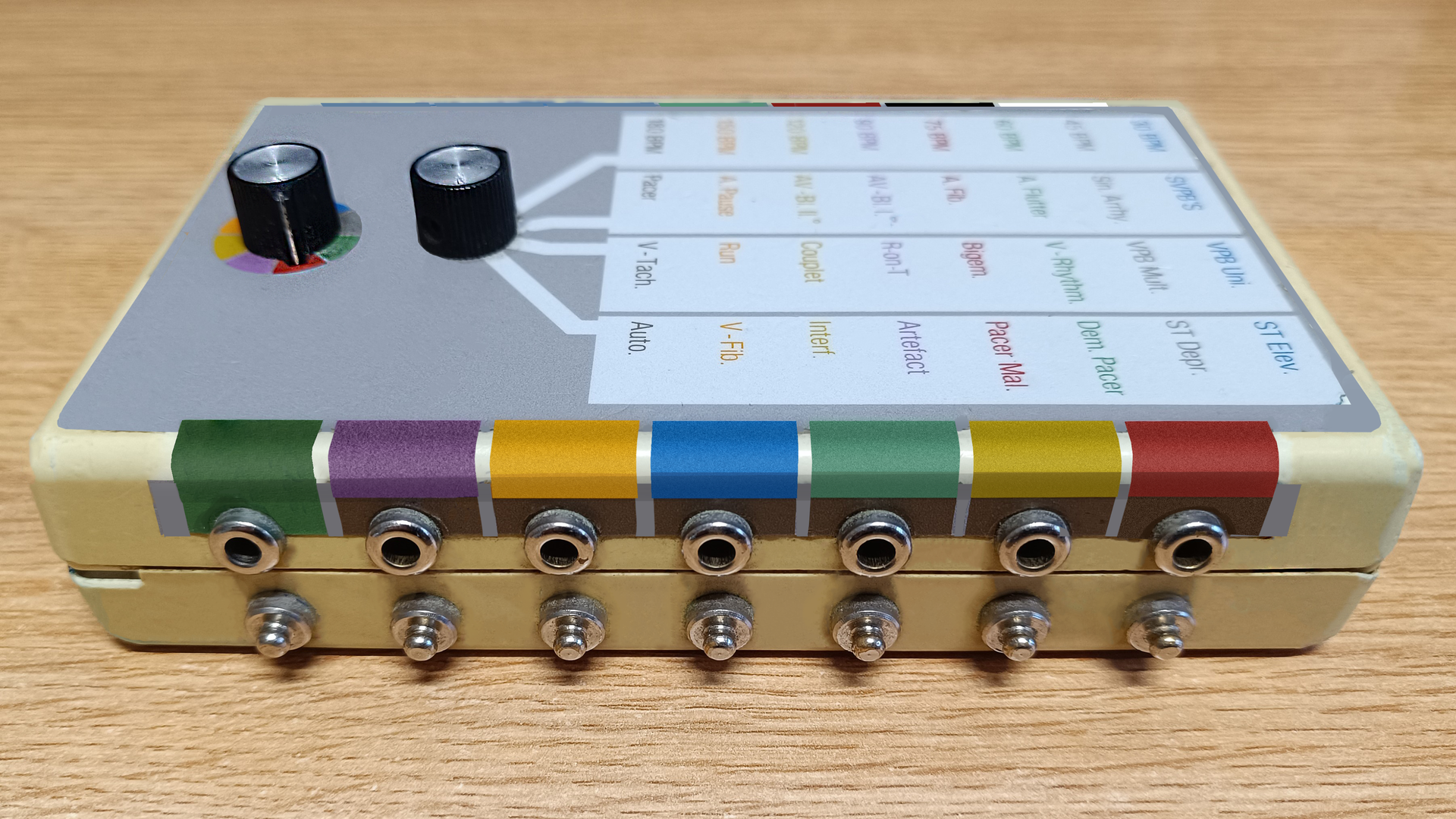

Zdjęcie przedstawia symulator elektrokardiografu, w skrócie EKG w perspektywie od prawego boku. Na obudowie znajdują się dwa pokrętła oraz cztery kolumny z oznaczeniami programów urządzenia. Na bocznej ścianie znajdują się oznaczone różnymi kolorami gniazda wyjściowe sygnału do podłączenia elektrod przyssawkowych EKG.

R1VACYhDs8d3A

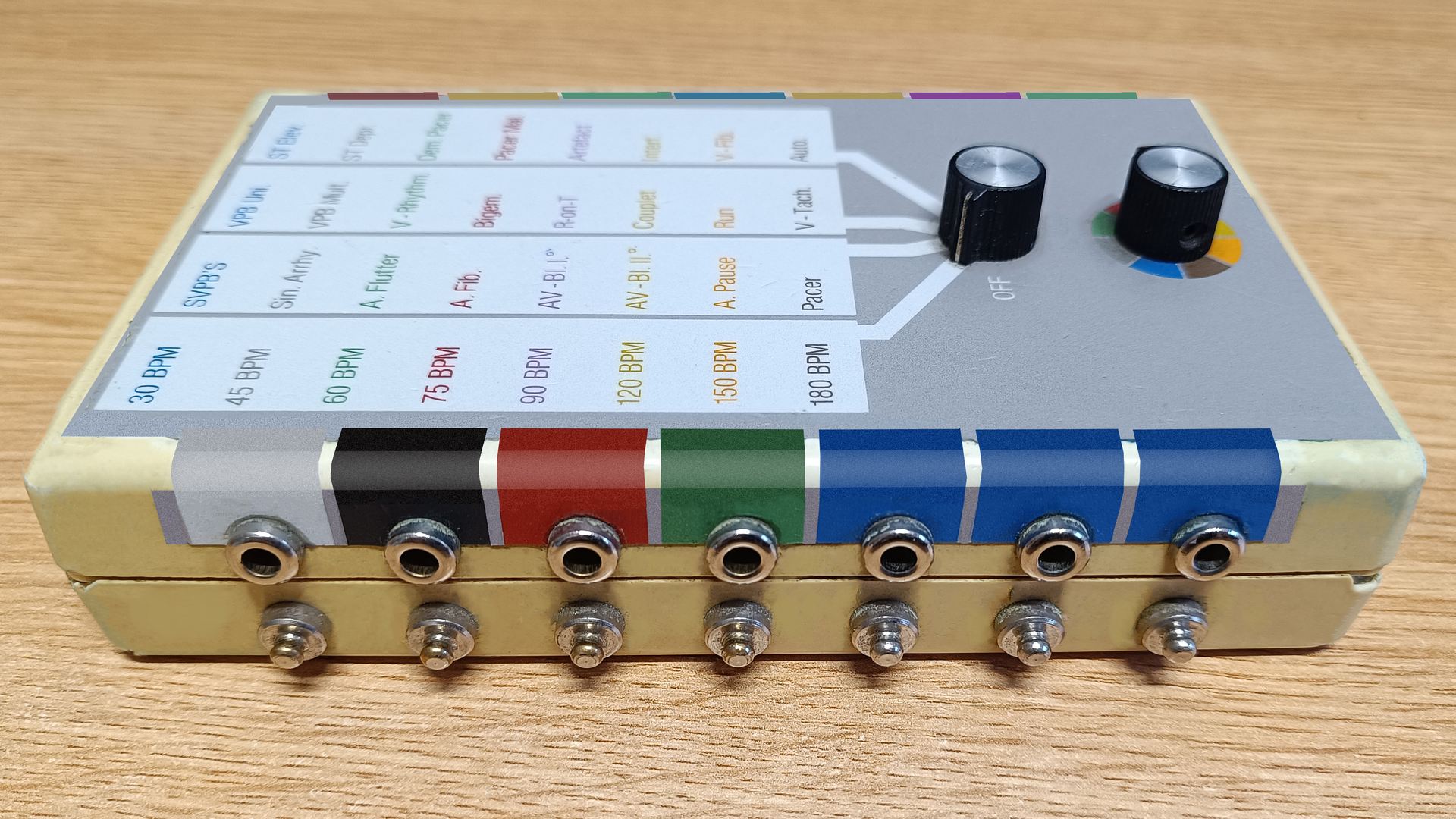

Zdjęcie przedstawia symulator elektrokardiografu, w skrócie EKG w perspektywie od lewego boku. Na obudowie znajdują się dwa pokrętła oraz cztery kolumny z oznaczeniami programów urządzenia. Na bocznej ścianie znajdują się oznaczone różnymi kolorami gniazda wyjściowe sygnału do podłączenia kabli EKG.

Powrót do spisu treści1Powrót do spisu treści

Symulator ${\mathrm{SpO}}_2$

Symulator ${\mathrm{SpO}}_2$ – urządzenie symuluje nasycenie krwi tlenem oraz puls (tętno). Urządzenie może imitować nasycenie tlenem w zakresie od $80$ do $100 \%$, natomiast puls od $30$ do $240 \mathrm{BMP}$ (ang. beat per minute, uderzeń na minutę). Istnieje również możliwość doboru perfuzji przepływu krwi (spośród wartości: $0,2 \%$, $2 \%$ i $10 \%$) lub grubości sztucznego palucha. Ustawienie parametrów podczas przeglądu technicznego, np. $97\%{\mathrm{SpO}}_2$ i $65\mathrm{HR}$ (ang. heart rate, tętno) skutkuje powtarzalnością wyników pomiaru przez pulsoksymetr.

R1FzguWeZnhRM

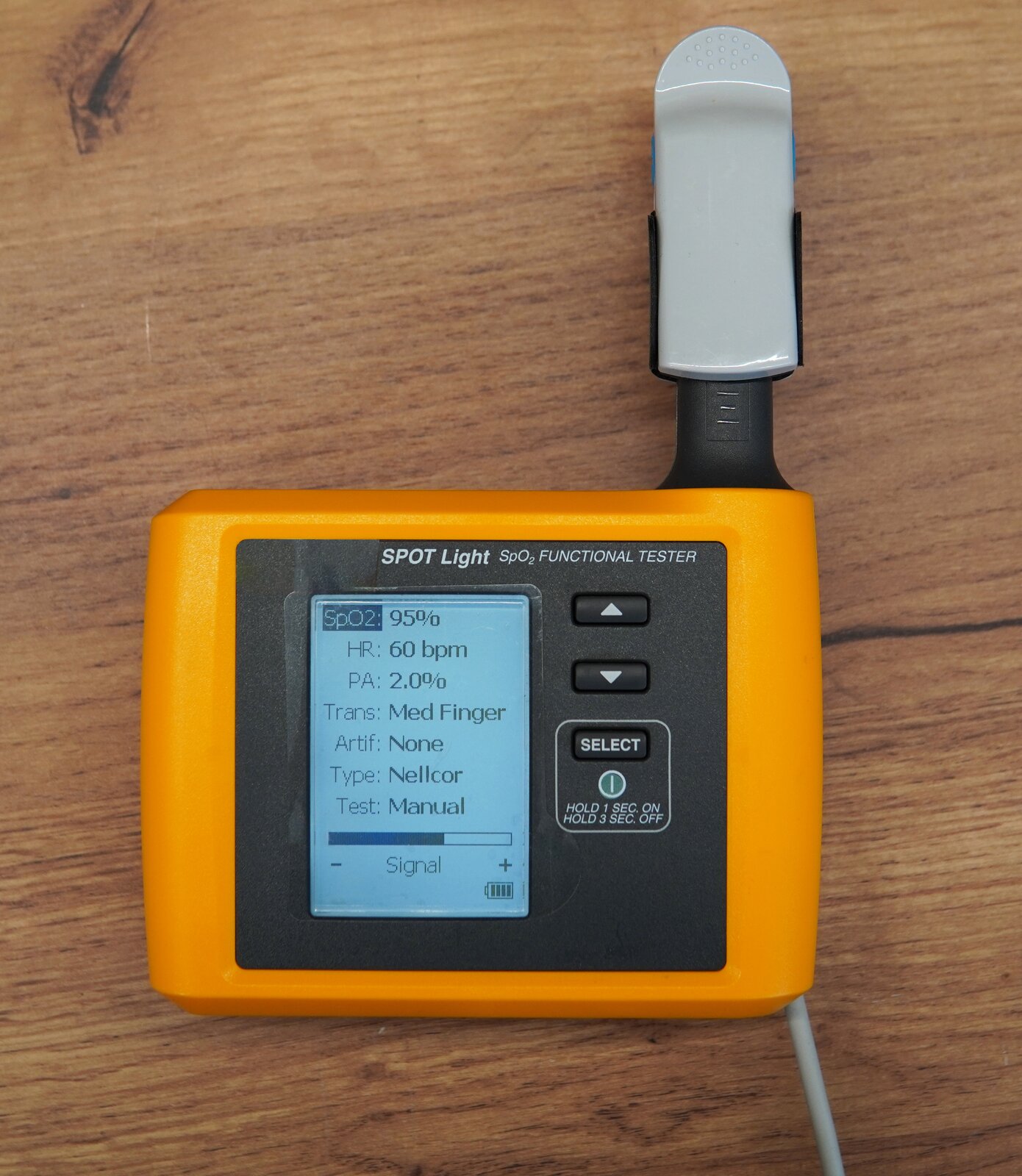

Zdjęcie przedstawia symulator nasycenia krwi tlenem SpO2. Na górnej ścianie obudowy znajduje się panel sterujący z przyciskami oraz wyświetlacz z informacjami o mierzonych wartościach. Do urządzenia podłączony jest pulsoksymetr.

Powrót do spisu treści1Powrót do spisu treści

Miernik bezpieczeństwa elektrycznego

Miernik bezpieczeństwa elektrycznego – służy do badań elektrycznych aparatury medycznej. Przyrządem tym możemy zmierzyć wartości elektryczne takie jak: rezystancję przewodu ochronnego (jednostka om $\left[\mathrm{\Omega }\right]$), rezystancję izolacji (jednostka om $\left[\mathrm{\Omega }\right]$), prąd upływu urządzenia (jednostka miliamper $\left[\mathrm{mA}\right]$) i prąd upływu do części aplikacyjnych (jednostka miliamper $\left[\mathrm{mA}\right]$) oraz wykonać test przewodów zasilających IEC i przedłużaczy. Zmierzone wartości są przyrównane z wartościami granicznymi określonymi normą. Na tej podstawie możemy stwierdzić, czy urządzenie medyczne jest bezpieczne pod względem elektrycznym. Przed wykonaniem testów istnieje możliwość wgrania do miernika bazy próbek testowych urządzeń sprawdzanych. Przeprowadzane testy zapisywane są na karcie SD.

R8S0MES1f7hhK

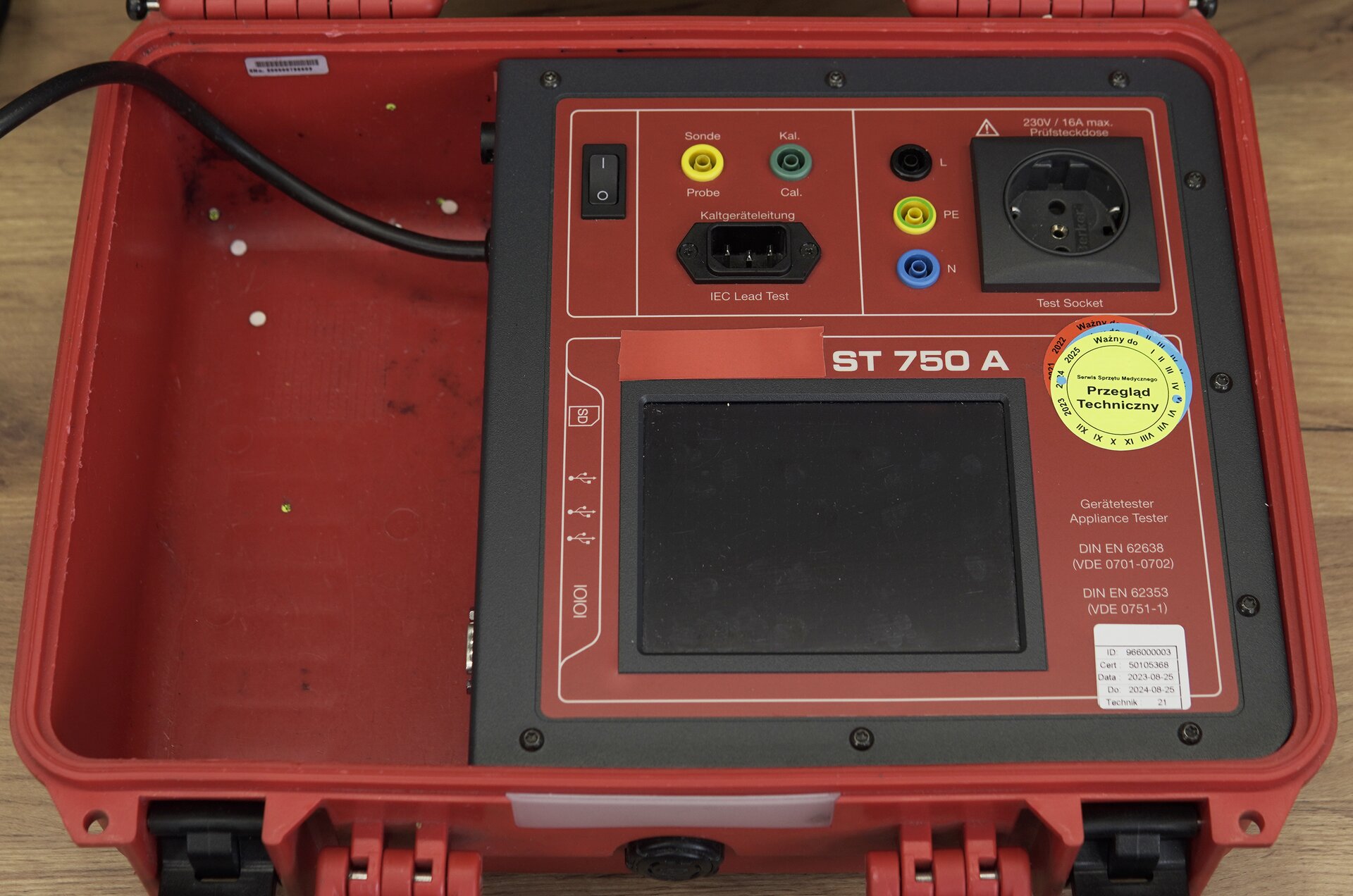

Zdjęcie przedstawia miernik bezpieczeństwa elektrycznego w perspektywie od góry. Urządzenie znajduje się w plastikowej, czerwonej skrzyni. Na górnej ścianie obudowy znajduje się włącznik, ekran oraz gniazda do podłączenia innych urządzeń.

R1XuvWe4r8FmJ

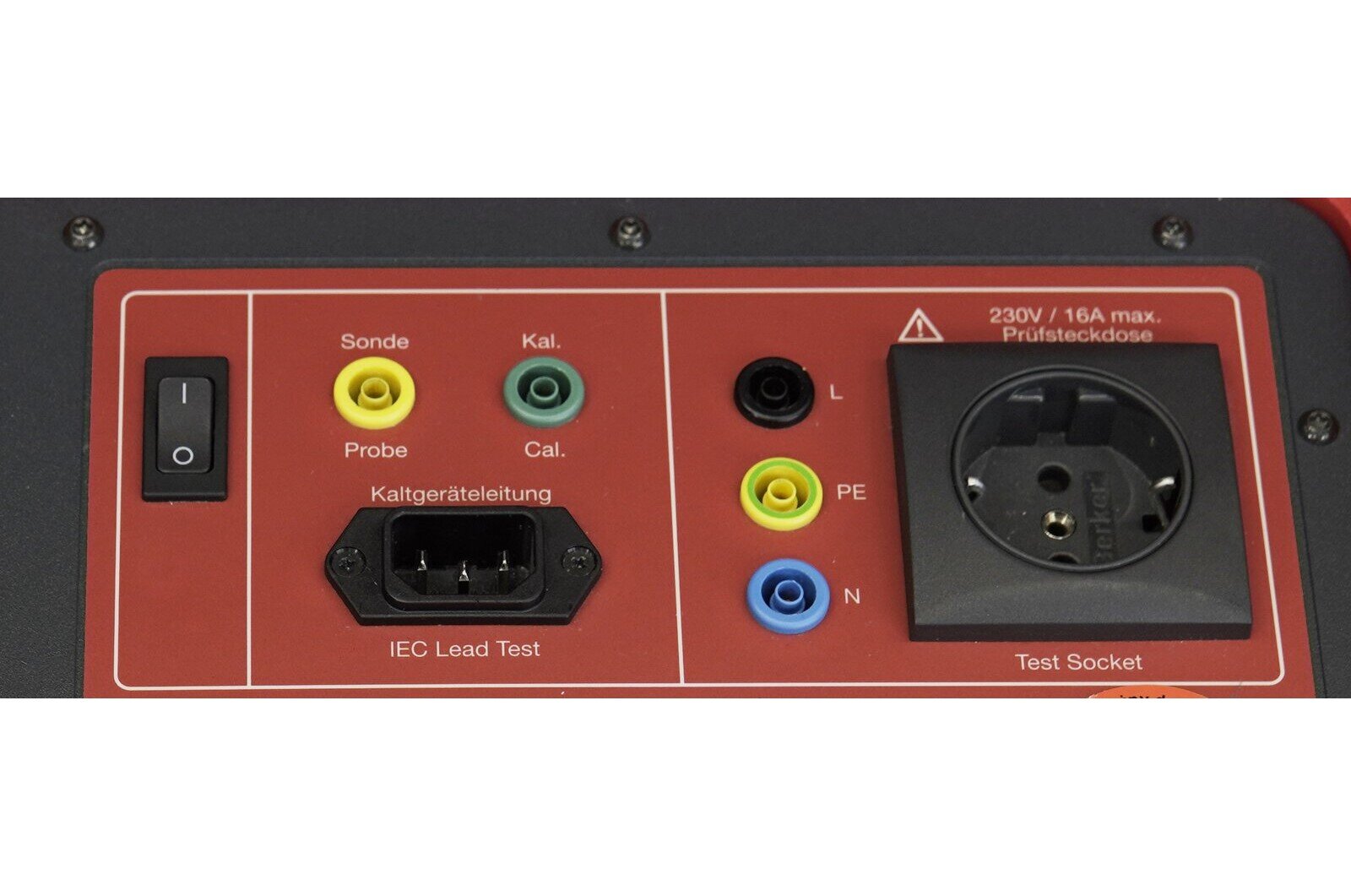

Zdjęcie przedstawia zbliżenie na gniazda do podłączenia innych urządzeń znajdujące się w mierniku bezpieczeństwa elektrycznego. Gniazda mają różne kształty i kolory.

Powrót do spisu treści1Powrót do spisu treści

Tester do defibrylatora

Tester do defibrylatora – urządzenie testuje, mierzy moc wyładowania energii z defibrylatora, czas ładowania energii. Przy użyciu testera można bezpiecznie przetestować defibrylator, czyli naładować defibrylator i wyładować energię do testera, energia ta zostanie zmierzona i wynik wyświetlony na wyświetlaczu testera.
Urządzenie wyposażone jest w uniwersalne gniazda EKG, które pozwalają na monitorowanie przebiegów wyjściowych. Przełącznikiem można ustawić zakres dla defibrylatora wysoki do $1000 \mathrm{J}$ (dżuli) lub niski do $100 \mathrm{J}$. Urządzenie posiada dwie niklowe płytki do sprawdzania defibrylatora. Każdy sygnał jest prowadzony do płytek defibrylatora i jednocześnie do gniazd EKG. Po wyładowaniu defibrylatora można ustawić kolejny przebieg jako prawidłowy (domyślny - $90 \mathrm{BPM}$) lub jeden z patologicznych: migotanie komór serca, $125 \mathrm{BPM}$, $240 \mathrm{BPM}$, $300 \mathrm{BPM}$ lub asystolię (brak czynności elektrycznej serca).

RBo3RfjcszvZG

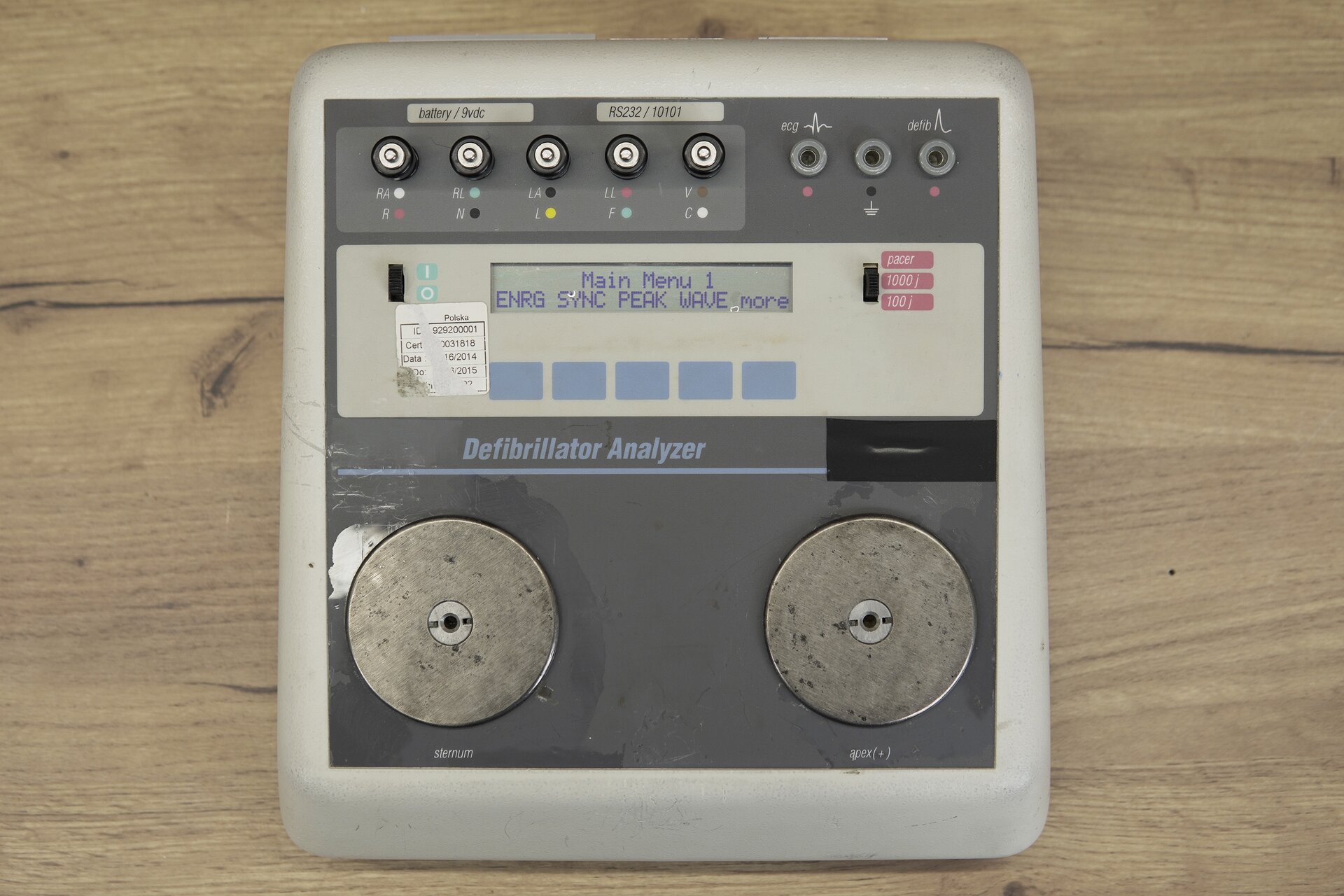

Zdjęcie przedstawia tester do defibrylatora w perspektywie od góry. Na obudowie urządzenia znajdują się dwie okrągłe, metalowe płytki, ekran, przyciski sterujące oraz rząd gniazd do podłączenia innych urządzeń.

Powrót do spisu treści1Powrót do spisu treści

Miernik pola elektromagnetycznego

Miernik pola elektromagnetycznego wykorzystywany jest do detekcji (pomiaru) pola magnetycznego w aparatach do magnetoterapii. Wartości natężenia pola elektromagnetycznego często ulegają zmianom, stąd używanie miernika podczas przeglądów technicznych umożliwia systematyczną kontrolę obecności pola elektromagnetycznego i jego zmian. Stosowane są różne typy tych urządzeń: proste z sygnalizacją led lub bardziej zaawansowane wyświetlające wartości liczbowe zmierzonego natężenia pola magnetycznego. Przedstawiony miernik wskazuje w sposób świetlny obecność pola magnetycznego i jego natężenie. Skala na mierniku mówi nam o wyniku podawanym w miligaussach $\left[\mathrm{mG}\right]$. Zakres detekcji natężenia pola elektromagnetycznego wynosi od $1,5$ do $20+\left[mG\right]$.

R14gF1rmH29iT

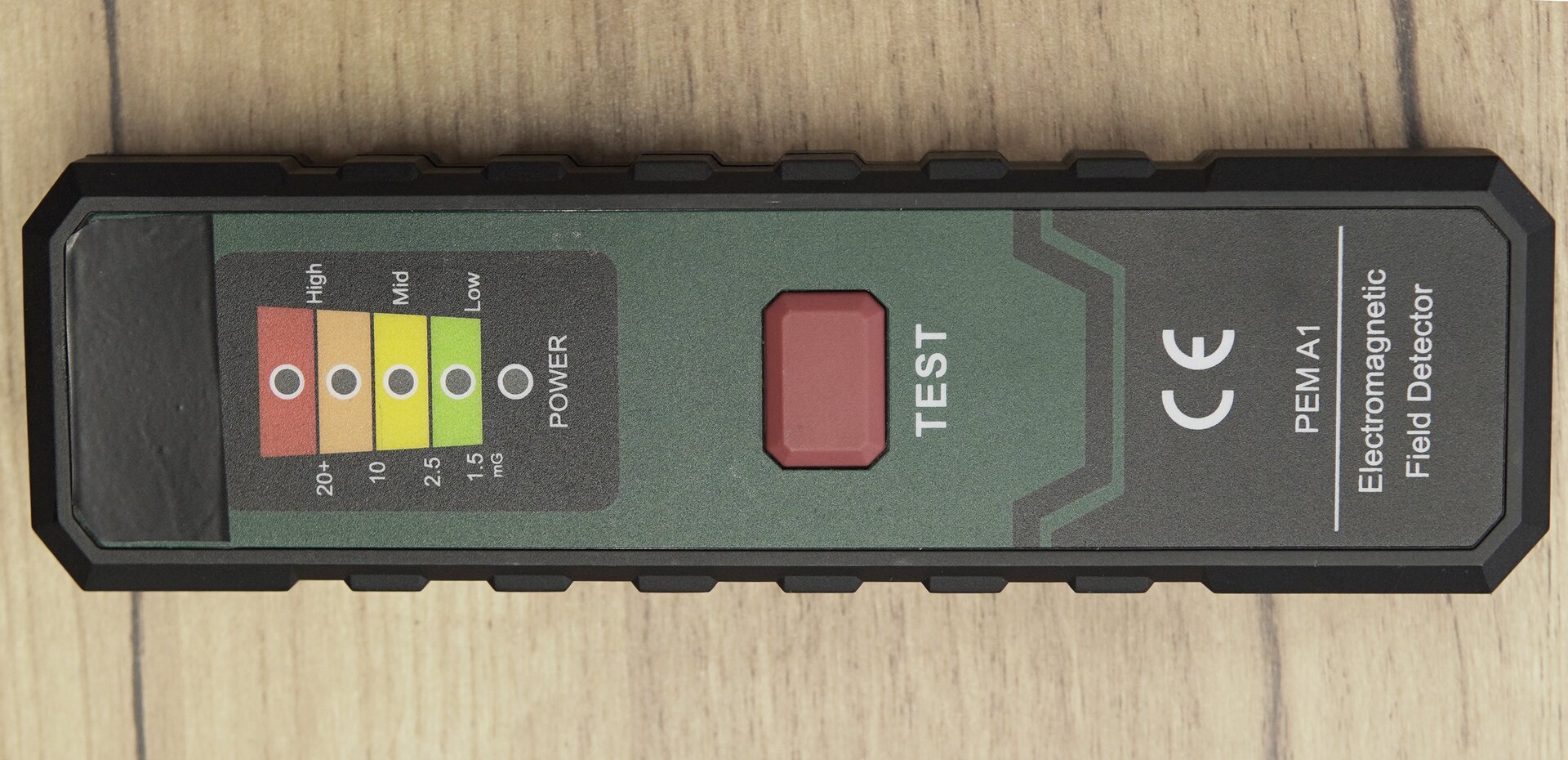

Zdjęcie przedstawia miernik pola elektromagnetycznego. Na górnej ścianie obudowy urządzenia znajduje się czerwony przycisk opisany jako TEST oraz diody informujące o włączeniu urządzenia oraz wielkości natężenia mierzonego pola elektromagnetycznego.

Powrót do spisu treści1Powrót do spisu treści
