Remind yourself what the image of your legs looks like when you stand half immersed in the water. Make a note of the features of this image. Compare your observations with the observations of other students.

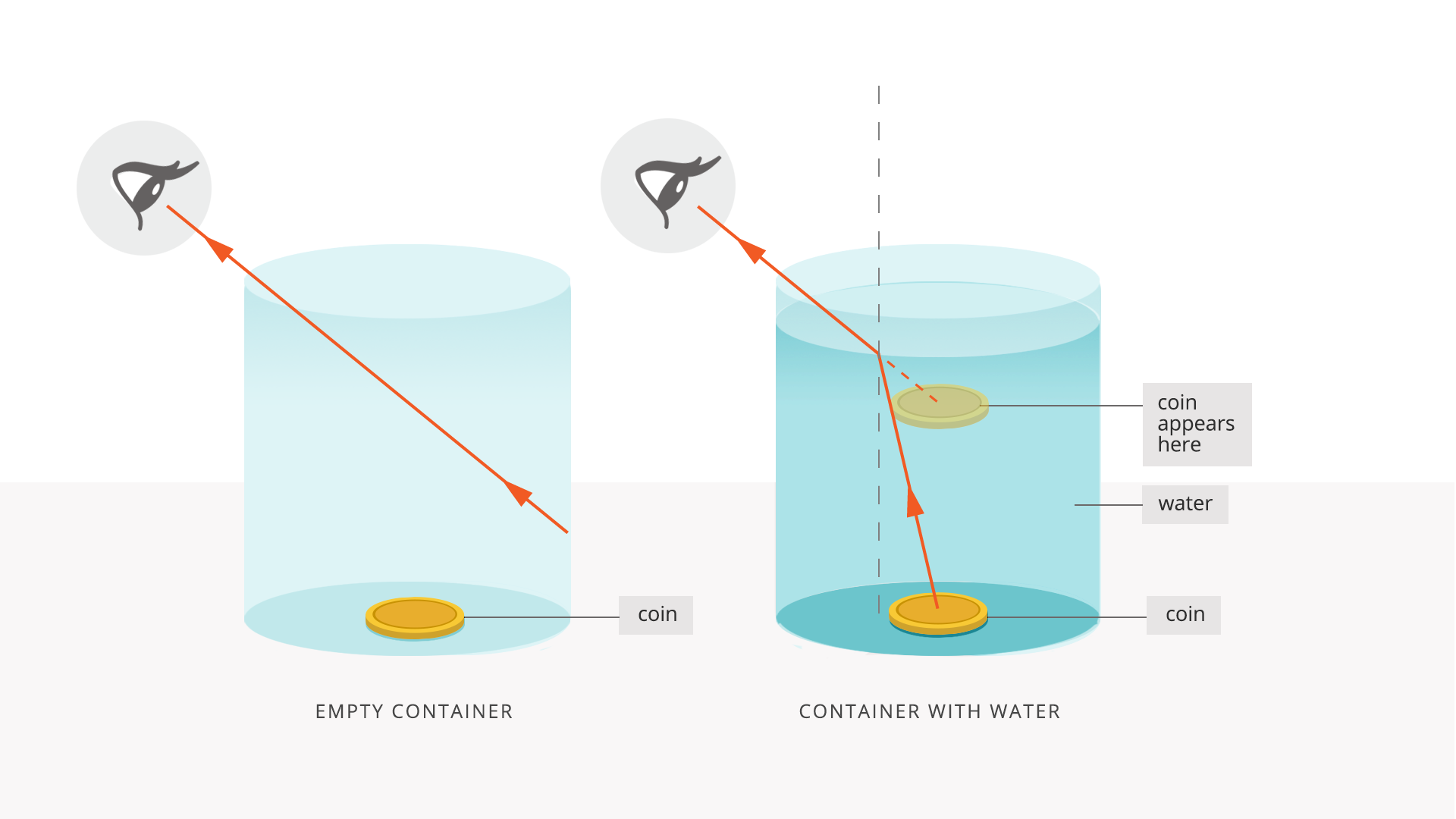

The coin was no longer visible, because the eyes of the observer were in such position that the light rays reflected off the coin came across the edge of the cup instead of his eyes. After adding water to the cup, the light rays reflected off the coin refracted away from the normalnormalnormal, while crossing the boundary between water and air. The normal here means a line perpendicular at the point of incidence to the surface delimiting two media through which the light rays pass.
R1WX1Rs6Y06mi
Obserwacja pozycji monety w naczyniu bez wody i z wodą z zaznaczoną ścieżką promieni świetlnych. Moneta, opisana coin, w kubku bez wody, opisanym empty container (lewy rysunek) oraz w kubku z wodą, opisanym container with water (prawy rysunek) z zaznaczonym biegiem promieni świetlnych. Lewy rysunek ilustruje monetę leżącą na dnie naczynia oraz linię ukośną, symbolizującą promień, skierowaną do góry w lewo w stronę oka znajdującego się nad naczyniem. Lewy koniec linii znajduje się na prawej ściance naczynia, w miejscu, które wskazuje spodziewaną przez obserwatora pozycję monety. Prawy rysunek ilustruje monetę leżącą na dnie naczynia, od jej środka linię ukośną, symbolizującą promień, skierowaną do góry w lewo. Kończy się ona na powierzchni wody w miejscu przecięcia z pionową linią przerywaną. Dalej promień skierowany jest w stronę oka znajdującego się nad naczyniem. Pod powierzchnią wody, dokładnie nad monetą narysowana jest półprzezroczysta moneta opisana coin appears here.
Observation of the position of the coin in a cup without water and with water with the marked path of light rays
Refraction is the change in direction of the path of a light ray as it passes across the boundary separating two media which differs in the speed of light propagation.
Refraction is caused by the change in speed of light propagation when it changes mediummediummedium. If the speed of light propagation in the first medium vIndeks dolny 11 is greater than the speed in the second mediummediummedium vIndeks dolny 22, then the angle of incidenceangle of incidenceangle of incidence α is greater than the angle of refractionangle of refractionangle of refraction β.
In optics we use the concept of the optical density of the medium, which has nothing to do with the density of matter expressed in . More optically dense is the one of two media where the light travels slower.
Na ilustracji interaktywnej przedstawiony jest bieg promienia świetlnego w ośrodku, w którym prędkość światła jest większa v z indeksem dolnym 1 oraz jego załamanie po przejściu do ośrodka, w którym prędkość światła jest mniejsza v z indeksem dolnym 2. Przyczyną zjawiska załamania jest zmiana prędkości rozchodzenia się światła przy przejściu z jednego ośrodka do drugiego. Po prawej zapis v z indeksem dolnym 1 jest większe od v z indeksem dolnym 2. Granica między ośrodkami opisana boundary. Na środku narysowana linia pionowa przerywana opisana normal. Zaznaczony kąt 90 stopni między linią pionową a linią wyznaczającą granicę ośrodków. Strzałka symbolizująca bieg promienia padającego skierowana jest do dołu w prawo i opisana numerem 1. Kąt alfa między tą strzałką a linią pionową opisany numerem 2. Strzałka symbolizująca bieg promienia załamanego skierowana jest do dołu w prawo i opisana numerem 4. Kąt beta między tą strzałką a linią pionową opisany numerem 3. Na ilustracji widoczne są numery, a na nich podpisy. 1. incident ray {audio}, 2. angle of incidence {audio}, 3. angle of refraction {audio}, 4. refracted ray {audio}.
Na ilustracji interaktywnej przedstawiony jest bieg promienia świetlnego w ośrodku, w którym prędkość światła jest większa v z indeksem dolnym 1 oraz jego załamanie po przejściu do ośrodka, w którym prędkość światła jest mniejsza v z indeksem dolnym 2. Przyczyną zjawiska załamania jest zmiana prędkości rozchodzenia się światła przy przejściu z jednego ośrodka do drugiego. Po prawej zapis v z indeksem dolnym 1 jest większe od v z indeksem dolnym 2. Granica między ośrodkami opisana boundary. Na środku narysowana linia pionowa przerywana opisana normal. Zaznaczony kąt 90 stopni między linią pionową a linią wyznaczającą granicę ośrodków. Strzałka symbolizująca bieg promienia padającego skierowana jest do dołu w prawo i opisana numerem 1. Kąt alfa między tą strzałką a linią pionową opisany numerem 2. Strzałka symbolizująca bieg promienia załamanego skierowana jest do dołu w prawo i opisana numerem 4. Kąt beta między tą strzałką a linią pionową opisany numerem 3. Na ilustracji widoczne są numery, a na nich podpisy. 1. incident ray {audio}, 2. angle of incidence {audio}, 3. angle of refraction {audio}, 4. refracted ray {audio}.
Refraction of light crossing the boundary between media which differs in the speed of light propagation

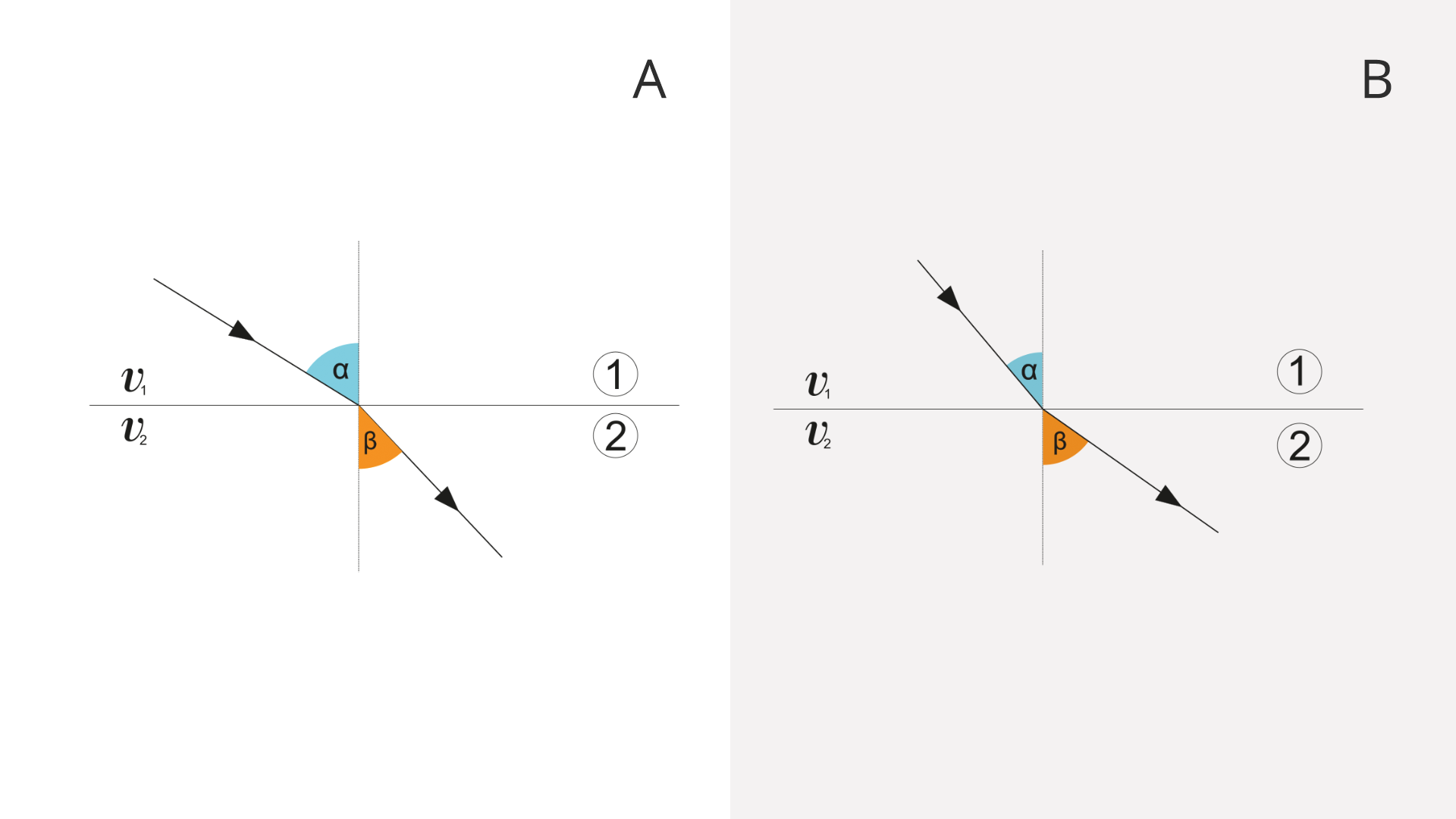

In the pictures below, a light ray is passing through two media marked with numbers 1 and 2. Determine which mediummediummedium is optically denser. In which of them will the speed of light be greater?
R15cT4xlq0dna
Rysunki przedstawiają załamanie promienia świetlnego po przejściu z ośrodka optycznego 1 do 2. Na rysunku A kąt padania jest większy od kąta załamania, na rysunku B kąt padania jest mniejszy od kąta załamania.

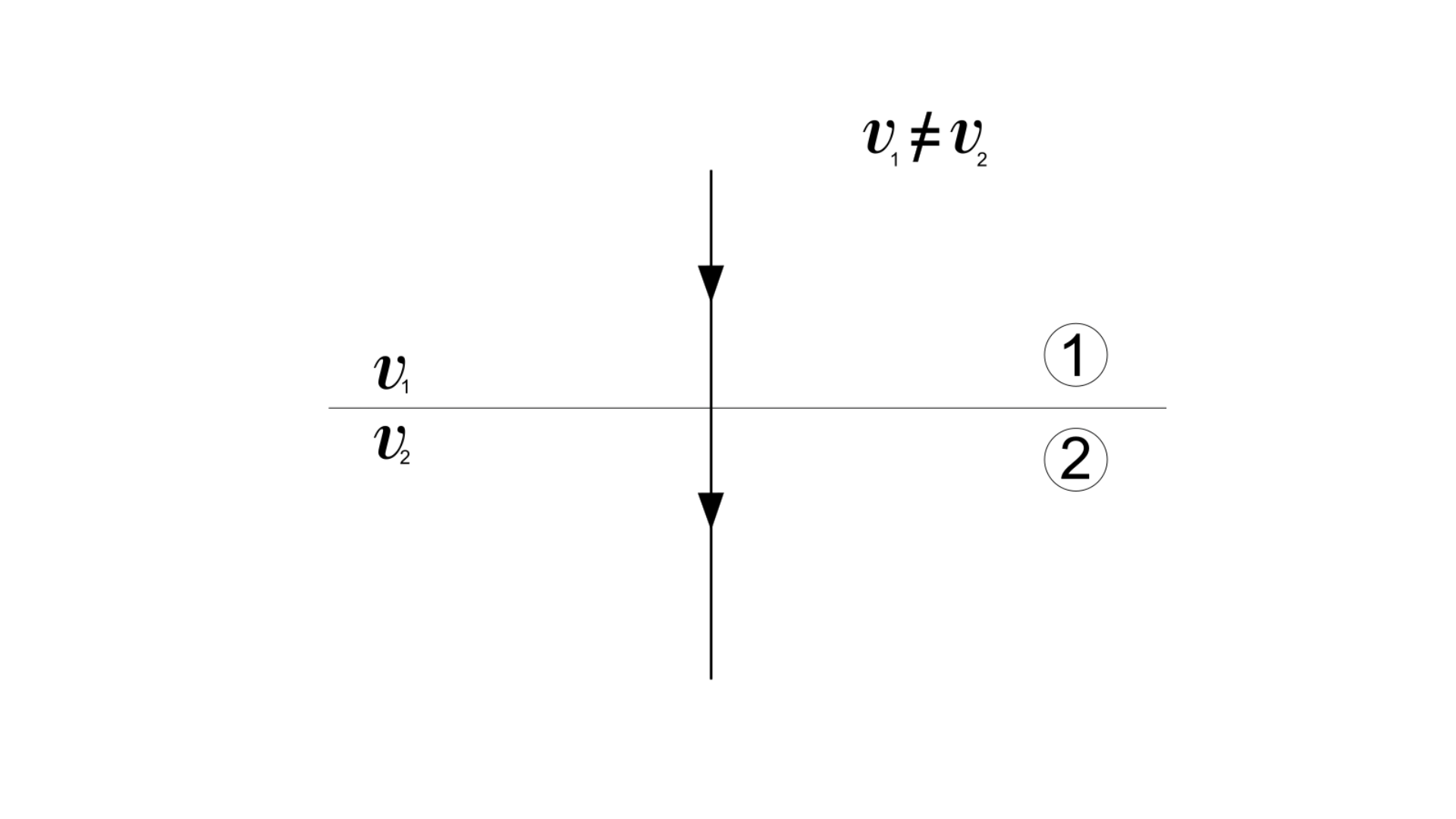

When the light beam falls perpendicular to the border of two media, i.e. the angle of incidenceangle of incidenceangle of incidence is 0°, the angle of refractionangle of refractionangle of refraction is also 0°. Hence the direction of the light beam does not change. The speed of light propagation is in both media different.
R1bDGYHsiQbHN
Rysunek przedstawia przebieg promienia świetlnego po przejściu z jednego do drugiego ośrodka optycznego w przypadku, gdy promień pada prostopadle do powierzchni dwóch ośrodków. Promień po załamaniu nie zmienia swojego kierunku. Na górze zapis v z indeksem dolnym jeden nie jest równe v z indeksem dolnym dwa.
Refraction of light ray which is perpendicular to the boundary of two different media
Refraction is the change in direction of the path of a light ray as it passes across the boundary separating two media which differs in the speed of light propagation.
Exercises
R1ThkCbQmcc1T
Exercise 3
Wersja alternatywna ćwiczenia: Determine which sentences are true. Możliwe odpowiedzi: 1. The angle between the incident ray and the normal is called the angle of incidence., 2. The normal is the line between both media., 3. The speed of light changes as it passes through a different medium., 4. When light passes through a denser medium it speeds up.
Wersja alternatywna ćwiczenia: Determine which sentences are true. Możliwe odpowiedzi: 1. The angle between the incident ray and the normal is called the angle of incidence., 2. The normal is the line between both media., 3. The speed of light changes as it passes through a different medium., 4. When light passes through a denser medium it speeds up.
Determine which sentences are true.
The angle between the incident ray and the normal is called the angle of incidence.
The normal is the line between both media.
The speed of light changes as it passes through a different medium.
When light passes through a denser medium it speeds up.
zadanie
Source: GroMar, licencja: CC BY 3.0.
Exercise 4
Find in available sources the value of speed of light and order according to the increasing optical density the following substances: ice, water, diamond, vacuum, glass (crown).
vacuum (299792458 )
ice (229000000 )
water (225000000 )
glass (crown) (197000000 )
diamond (125000000 )
Exercise 5
Explain in English the phenomenon of light refraction.
RcbUrQPbgyxo3
Exercise 6
Wersja alternatywna ćwiczenia: Indicate which pairs of expressions or words are translated correctly. Możliwe odpowiedzi: 1. załamanie światła - refraction of light, 2. promień załamany - refracted ray, 3. promień padający - incident ray, 4. soczewka - lens, 5. kąt załamania - angle of incidence, 6. kąt padania - angle of refraction
Wersja alternatywna ćwiczenia: Indicate which pairs of expressions or words are translated correctly. Możliwe odpowiedzi: 1. załamanie światła - refraction of light, 2. promień załamany - refracted ray, 3. promień padający - incident ray, 4. soczewka - lens, 5. kąt załamania - angle of incidence, 6. kąt padania - angle of refraction
Indicate which pairs of expressions or words are translated correctly.
załamanie światła - refraction of light
promień załamany - refracted ray
promień padający - incident ray
soczewka - lens
kąt załamania - angle of incidence
kąt padania - angle of refraction
zadanie
Source: GroMar, licencja: CC BY 3.0.
R1X3Sf4pq91Gg1
Interaktywna gra, polegająca na łączeniu wyrazów w pary w ciągu jednej minuty. Czas zaczyna upływać wraz z rozpoczęciem gry. Jeden ruch to odkrywanie najpierw jednej potem drugiej karty z wyrazem. Każdy wyraz jest odczytywany. Kolejny ruch to odkrywanie trzeciej i czwartej karty. W ten sposób odsłuchasz wszystkie wyrazy. Nawigacja z poziomu klawiatury za pomocą strzałek, odsłuchiwanie wyrazów enterem lub spacją. Znajdź wszystkie pary wyrazów.
Interaktywna gra, polegająca na łączeniu wyrazów w pary w ciągu jednej minuty. Czas zaczyna upływać wraz z rozpoczęciem gry. Jeden ruch to odkrywanie najpierw jednej potem drugiej karty z wyrazem. Każdy wyraz jest odczytywany. Kolejny ruch to odkrywanie trzeciej i czwartej karty. W ten sposób odsłuchasz wszystkie wyrazy. Nawigacja z poziomu klawiatury za pomocą strzałek, odsłuchiwanie wyrazów enterem lub spacją. Znajdź wszystkie pary wyrazów.
Match Polish terms with their English equivalents.
soczewka
refraction of light
incident ray
załamanie światła
kąt padania
refracted ray
lens
promień padający
angle of incidence
promień załamany
Source: Zespół autorski Politechniki Łódzkiej, licencja: CC BY 3.0.
refraction of lightrefraction of lightrefraction of light – załamanie światła - to zmiana kierunku rozchodzenia się światła przy przekraczaniu granicy dwóch ośrodków, w których światło rozchodzi się z różną prędkością
