Nadajnik optyczny OTH‑2500CW

Nadajnik optyczny OTH‑2500CW umożliwia wprowadzenie do instalacji światłowodowej sygnału DVB‑S/S2, sygnałów telewizji cyfrowej DVB‑T/T2, radia DAB oraz radia FM w technologii CWDM (ang. Coarse Wavelength Division Multiplexing), która umożliwia zwielokrotnianie ilości fal nośnych w jednym włóknie światłowodowym. Wbudowany multiplekser WDM (ang. Wavelength Division Multiplexing), pozwala na realizację transmisji w jednym oknie transmisyjnym, wykorzystując 4 układy transmisyjne (VL - 1510 nanometrów, HL - 1530 nanometrów, VH+Terr - 1550, HH - 1570 nanometrów). Nadajnik optyczny OTH‑2500CW posiada wyjście optyczne (moc wyjściowa 4 x 3 decybele miliwata) zakończone złączem umożliwiającym dystrybucję sygnału do 32 punktów odbiorczych konwerterów, rozłożonych w promieniu 10 km.

Nagranie dźwiękowe tożsame z treścią.

Opis: Urządzenie przedstawione na grafice ma kształt płaskiego prostopadłościanu z wygodnymi uchwytami z tworzywa sztucznego, które umieszczone są  na krawędziach. Z przodu urządzenia znajduje się pięć tulejowych wejść antenowych. Na górnej płycie umieszczono informacje opisujące przeznaczenie każdego wejścia oraz szczegółowe parametry produktu, wraz z ostrzeżeniami. Jest to typowe urządzenie wielofunkcyjne, które znajduje zastosowanie w transmisji danych poprzez światłowód.

Nadajnik optyczny OTF302 6F31 E

Nadajnik optyczny OTF302 6F31 E TERRA wykorzystywany jest w instalacjach RTV/SAT przy zastosowaniu technologii światłowodowej i realizuje transmisję na długości fali 1310 nanometrów (II okno transmisyjne). Charakteryzuje się niskim tłumieniem oraz małymi zakłóceniami. Nadajnik posiada wyjście optyczne o mocy +6 decybeli miliwata zakończone złączem typu FC/UPC, umożliwiając dystrybucję sygnału do 32 punktów odbiorczych rozłożonych w promieniu 10 km przy użyciu światłowodu jednomodowego.

Nagranie dźwiękowe tożsame z treścią.

Opis: Urządzenie na grafice kształtem przypomina płaski prostopadłościan. Wyposażone w złącze FC/UPC na jednym z końców, które umożliwia podłączenie światłowodu jednomodowego. Obok złącza znajdują się  cztery wejścia antenowe o kształcie tulei. Na płycie górnej umieszczono informacje opisujące przeznaczenie każdego wejścia oraz szczegółowe parametry produktu, wraz z ostrzeżeniami, logotypem producenta oraz kodem QR.

Odbiornik optyczny FTTH OD‑012 H

Odbiornik optyczny FTTH OD‑012 H jest urządzeniem przeznaczonym do zamiany sygnału optycznego na sygnał elektryczny w paśmie wyjściowym 47 - 862/1006 MHz, dedykowanym jest do instalacji abonenckich FTTH (ang. Fiber To The Home).Umożliwiające przesył sygnału naziemnego DVB‑T2 oraz radiowego FM/DAB. Urządzenie charakteryzuje się dużą czułością, mieszczącą się w granicach minus 9...2 dBm decybeli miliwata. Umożliwia to budowanie sieci światłowodowej z wykorzystaniem nadajnika o mniejszej mocy. Maksymalny poziom wyjściowy wynoszący 108 dBµV decybeli mikrovolta umożliwia podziału sygnału cyfrowego przy pomocy pasywnych rozgałęźników na kilkadziesiąt odbiorników bez montowania dodatkowego wzmacniacza.

Nagranie dźwiękowe tożsame z treścią.

Opis: Grafika przedstawia model urządzenia, które służy do odbierania sygnału telewizyjnego lub internetowego poprzez światłowód i przetwarzającego sygnał optyczny na sygnał elektryczny. Urządzenie posiada płaski prostokątny kształt z zaokrąglonymi bokami, z jednym portem i dwoma wejściami antenowymi umieszczonymi na przedniej części obudowy. Obok tych wejść antenowych znajduje się dodatkowe gniazdo, które pełni rolę wyjścia sygnału. Na powierzchni obudowy w dolnej i górnej części znajdują się żebra chłodzące, które pomagają utrzymać niską temperaturę wewnętrznych elementów elektronicznych.

Analogowy odbiornik optyczny toru zwrotnego

OR3144H to poczwórny analogowy odbiornik toru zwrotnego dedykowany do pracy w sieci RFoG (ang. Rad  io Frequency over Glass). Posiada zintegrowane elementy WDM (ang. Wavelength Division Multiplexing) do odbioru lambd optycznych z transmisją toru zwrotnego oraz cztery niezależne odbiorniki optyczne. Dodatkowo OR3144H wyposażony jest w zintegrowany sumator oraz wzmacniacz RF. Rozwiązanie to umożliwia znaczne oszczędności zajętości miejsca w szafie oraz redukuje ilość połączeń patchordowych i kablowych. Uzyskujemy niższe straty związane z tłumieniem, redukcje kosztów i stabilność parametrów. Pasmo odbiornika to 5 - 85 MHz oraz wspiera tor zwrotny: 1310 nm, 1590 nm, 1610 nm.

Nagranie dźwiękowe tożsame z treścią.

Opis: Urządzenie widoczne na grafice jest zainstalowane w wąskiej obudowie w kształcie prostopadłościanu. Na obudowie można zauważyć dwa wejścia oznaczone jako out tp oraz out rf. Na obudowie znajdują się również cztery diody, które pełnią rolę wskaźników, informujących o stanie urządzenia. Oprócz tego na obudowie widoczne jest osiem klapek, na których umieszczono rysunek żółtego trójkąta z czarną kropką wewnątrz.

Przełącznik optyczny OS42S1S typu 2x1

Przełącznik optyczny OS42S1S typu 2x1, jest urządzeniem zaprojektowanym do instalacji w węzłach optycznych. Umożliwia szybkie (< 5ms) i ekonomiczne wdrożenie funkcji przełączania dwóch niezależnych torów optycznych w dowolnym miejscu sieci bez ponoszenia kosztu obiektu lub szafki oraz obsługę zarówno aplikacji transmisji analogowej i cyfrowej (w tym ruchu telefonicznego). Pasmo pracy 1290‑1620 nm.

Nagranie dźwiękowe tożsame z treścią.

Opis:  Na grafice widoczne jest niewielkie urządzenie w kształcie prostopadłościanu, czyli trójwymiarowego prostokąta, składające się z dwóch części: dolnej i mniejszej górnej płyty. Na obudowie znajdują się oznaczenia wejść i wyjścia, logo producenta oraz znak ostrzeżenia. Urządzenie nazywa się przełącznikiem optycznym i służy do przekierowywania sygnałów światłowodowych między dwoma wejściami i jednym wyjściem. Można zauważyć  na nim trzy złącza, oznaczone jako INP A, INP B i out, które pełnią odpowiednio rolę dwóch wejść i jednego wyjścia.

Wzmacniacz HARGON 351

HARGON 351 jest dwuwyjściowym wzmacniaczem szerokopasmowym, którego konstrukcja pozwala na zastosowanie jako wzmacniacz liniowy lub końcowy. Jego pasmo to 1,2 GHz i 200MHz w kanale zwrotnym. HARGON 351 może być wyposażony w moduł VIG (Vector Ingress Guard), pozwalający precyzyjnie zlokalizować źródło wnikania ingressu do sieci. Stopień wyjściowy wzmacniacza pozwala na uzyskanie bardzo dobrych parametrów sygnałów wyjściowych, przy połączonej transmisji sygnałów analogowych i cyfrowych (usług telewizji cyfrowej). Wzmacniacz może być zasilany poprzez port AC IN (24 ÷ 65V AC), prądem o wartości do 15A lub zdalnie z przenoszeniem prądu zasilania do 10A za pomocą portów RF.

Nagranie dźwiękowe tożsame z treścią.

Opis: Wzmacniacz widoczny na grafice ma metalową obudowę w kolorze srebrnym. Na przedniej ścianie znajdują się cztery wejścia. Na ścianie górnej umieszczono logotyp producenta i nazwę modelu. Dodatkowo, w części dolnej obudowy można dostrzec żebra chłodzące, co pomaga w utrzymaniu niskiej temperatury wewnątrz urządzenia.

Zasilacz Alpha XM3 60 VAC

Zasilacz Alpha XM3 60 VAC stosowany jest w sieciach HFC (ang. Hybrid Fibre‑Coaxial) wymagających niezawodnego systemu zasilania urządzeń takich jak odbiorniki optyczne czy wzmacniacze szerokopasmowe. Zapewnia wysoką stabilność napięcia wyjściowego (min. korekcja współczynnika mocy) oraz pozwala na bezprzerwową pracę w trybie zasilania awaryjnego z podtrzymaniem napięcia w przypadku zaniku lub awarii napięcia zasilającego z sieci energetycznej 230V (system bateryjny). Modułowa obudowa zapewnia łatwość montażu oraz konfigurację urządzenia.

Nagranie dźwiękowe tożsame z treścią.

Opis: Wygląd zewnętrzny zasilacza Alpha XM3 60 VAC, ma klasyczny, prostokątny kształt. Zbudowany jest z metalowej obudowy, która zapewnia ochronę wewnętrznych elementów elektronicznych. Na przodzie zasilacza znajdują się przyciski, klawisze, wyprowadzenia zasilania, złącza wejściowe i wyjściowe. Widoczny jest także logotyp producenta oraz nazwa i typ urządzenia.

Kompaktowy zasilacz Alpha XM2‑300HP

Kompaktowy zasilacz Alpha XM2‑300HP dedykowany jest do sieci FiberDeep. Jego cechy to: wysoka sprawność (do 94%), całkowicie bezprzerwowe przełączanie w awaryjny tryb pracy oraz bardzo dobra stabilność napięcia wyjściowego. Wyposażony w wielofunkcyjny wyświetlacz LCD oraz umożliwia diagnostykę baterii niezależnie od tryby pracy. Zintegrowana karta monitoringu DOCSIS/EuroDOCSIS.

Nagranie dźwiękowe tożsame z treścią.

Opis: Kompaktowy zasilacz Alpha XM2 300 HP posiada metalową obudowę w kształcie sześcianu, która zapewnia ochronę przed uszkodzeniami mechanicznymi. Na przedniej ścianie urządzenia umieszczony jest wyświetlacz ledowy oraz przyciski sterujące z oznaczeniami czterech strzałek, pozwalające na ustawienie parametrów zasilania. Dodatkowo, na tej samej płaszczyźnie znajduje się logotyp producenta i nazwa modelu urządzenia. Na prawej stronie obudowy umieszczony jest panel z wejściami z odpowiednimi oznaczeniami. W dolnej i bocznej części urządzenia znajdują się otwory wentylacyjne w postaci kratek, które zapewniają odpowiednią cyrkulację powietrza i odprowadzenie ciepła. Dzięki temu wewnętrzne elementy elektroniczne pozostają w odpowiedniej temperaturze, co zwiększa niezawodność i trwałość urządzenia.

Zasilacz ZR12‑150/LZ‑12

Zasilacz ZR12‑150/LZ‑12 przystosowany jest do montażu w szafie rack 19”. Pracuje z urządzeniami wymagającymi zasilania napięciem stałym 12 V DC. Posiada 12 wyjść zabezpieczonych bezpiecznikiem topikowym o wydajności prądowej 1A. Zasilane urządzenia podłącza się za pomocą zacisków kablowych.

Nagranie dźwiękowe tożsame z treścią.

Opis: Zasilacz, który jest przedstawiony na grafice, jest długim i płaskim urządzeniem, które ma dwanaście wejść. Wejścia te są wyposażone w złącza w kształcie zielonych prostokątnych wtyczek i znajdują się na przedniej części urządzenia. Na tabliczce znamionowej zasilacza znajduje się oznaczenie modelu i numer seryjny urządzenia. Zasilacz taki to urządzenie przeznaczone do instalacji w szafie rackowej, która jest szeroko stosowana w systemach telekomunikacyjnych i serwerowych.

Prostownik Alpha Cordex

Prostownik Alpha Cordex spełnia wymagania energetyczne dla różnych zastosowań. Kompaktowa konstrukcja 1RU umożliwia zainstalowanie do 4 modułów prostowników na półce rack wraz z kontrolerem.Urządzenie chłodzone jest wentylatorem, a jego sprawność dochodzi do 93%. Dzięki wykorzystaniu technologii TCP/IP, konfiguracja i monitoring sprzętu możliwy jest przez przeglądarkę internetową.

Nagranie dźwiękowe tożsame z treścią.

Opis: Urządzenie przedstawione na grafice to prostownik, który został zamontowany w obudowie w kształcie prostokątnej skrzynki. Na przedniej ścianie obudowy można zauważyć logo producenta oraz nazwę modelu urządzenia. Dodatkowo, na obudowie zainstalowane są trzy diody sygnalizacyjne, pełniące rolę wskaźników stanu urządzenia. Na przedniej części obudowy znajduje się także pokrywa wentylatora, która ma za zadanie odprowadzać ciepło z urządzenia.

Zasilacz impulsowy MDR‑60‑48

Zasilacz impulsowy MDR‑60‑48 przeznaczony jest do zasilania switchy przemysłowych, układów sterowania i urządzeń automatyki, dla których wymagane jest stabilizowane napięcie DC. Napięcie wyjściowe to 48 V DC, przy wydajności prądowej 1,25 A. Zasilacz przeznaczony jest do montażu na szynie DIN.

Nagranie dźwiękowe tożsame z treścią.

Opis: Obudowa zasilacza impulsowego MDR‑60‑48 ma kształt prostopadłościanu i wykonana jest z tworzywa sztucznego. Na ścianie przedniej obudowy widoczne są informacje o producencie, nazwie i modelu urządzenia. W części dolnej obudowy zasilacza widoczne są trzy okrągłe otwory, z czego jeden jest oznaczony symbolem uziemienia, a pozostałe dwa mają oznaczenia N na przewód neutralny oraz  L na przewód fazowy. Z oznaczeń wynika, że zasilacz wymaga podłączenia do źródła zasilania o napięciu wejściowym w zakresie od 100 do 240 woltów prądu zmiennego AC, z częstotliwością 50/60 herców oraz pobierającego prąd o wartości do 1,8 ampera. W części górnej obudowy zasilacza znajduje się sześć okrągłych otworów, są to złącza dodatnie V, ujemne V. Napięcia wyjściowe zasilacza, wynosi 48 woltów.

Zasilacz buforowy ZBF‑12‑4A‑17Ah

Zasilacz buforowy ZBF‑12‑4A‑17Ah służy do nieprzerwanego zasilania urządzeń wymagających stabilizowanego napięcia DC 12V (10,5...13,8V). Zastosowany w urządzeniu przetwornik impulsowy o sprawności 74% wytwarza napięcie stałe o bardzo dobrych parametrach (tolerancja napięcia wyjściowego +/-1% przy poziomie tętnień i szumów nieprzekraczających 100 mVp‑p).Zasilacz dostarcza napięcie stałe do obciążenia poprzez przetworzenie napięcia sieci energetycznej AC, lub w przypadku jego braku, z dołączonego akumulatora (posiada zabezpieczenie przed głębokim rozładowaniem akumulatora). Podczas zasilania z sieci energetycznej AC zasilacz ładuje akumulator.

Nagranie dźwiękowe tożsame z treścią

Opis: Zasilacz buforowy przedstawiony na grafice to urządzenie służące do dostarczania zasilania prądu stałego. (DC) o wartości dwanaście woltów i maksymalnym natężeniu czterech amperów. Zasilacz ten ma pojemność akumulatora siedemnastu amperogodzin, co oznacza, że może dostarczać prąd o określonej wartości przez określony czas, nawet jeśli nie jest podłączony do zasilania sieciowego. Wewnątrz płaskiej prostokątnej skrzynki zasilacza buforowego znajdują się przewody w kolorowych osłonkach i elementy elektroniczne, które umożliwiają przetwarzanie prądu zmiennego (AC). Tabliczka znamionowa na froncie urządzenia zawiera informacje techniczne, takie jak wartość napięcia i prądu zasilania, a także producenta i numer seryjny. Widoczne są tu także diody sygnalizacyjne służące do wskazywania stanu zasilacza, a żółty znak ostrzegawczy z trójkątem w dolnym rogu urządzenia, zwraca uwagę na możliwe niebezpieczeństwo związane z korzystaniem z urządzenia.

LZ‑6 rozgałęźnik zasilania

LZ‑6 rozgałęźnik zasilania umożliwiający zasilanie kilku urządzeń z jednego zasilacza większej mocy. Maksymalny prąd zasilający to 6 A, a maksymalne napięcie 24 V. Łączówka rozgałęzia zasilanie na 6 wyjść, z których każde zabezpieczone jest bezpiecznikiem i posiada diodę LED informującą o jego przepaleniu.

Nagranie dźwiękowe tożsame z treścią.

Opis: LZ‑6 to urządzenie, które służy do zasilania innych urządzeń elektronicznych. Jest ono zamontowane w obudowie w kształcie skrzynki. Wewnątrz tej skrzynki widoczna jest dioda świecąca na czerwono oraz sześć elementów ułożonych jeden za drugim. Pod tymi elementami znajduje się sześć otworów oznaczonych znakami plus i minus, służących do podłączenia przewodów zasilających.

Adapter MultiPoE 4p

Adapter MultiPoE 4p to urządzenie, dzięki któremu można zasilić do 4 urządzeń, wykorzystując do tego skrętkę komputerową (cztery tory Fast Ethernet). Adapter umożliwia współpracę z zasilaczami buforowymi, posiada gniazdo zasilania DC oraz gniazda PoE (wybór źródła zasilania poprzez odpowiednie ustawienie zworek). Typ złącz zasilania to gniazdo DC 2.1 / 5.5 oraz RJ‑45 (Ilość portów LAN & PoE 4 x 10/100 Mb/s). Maksymalne napięcie na port to 54 V a natężenie prądu to 1,4 A.

Nagranie dźwiękowe tożsame z treścią.

Opis: Przedstawiony na grafice model adaptera to niewielkie urządzenie w kształcie płaskiego prostopadłościanu. Na górnej płytce umieszczona jest tabliczka znamionowa, zawierająca informacje o nazwie i modelu urządzenia. W części przedniej urządzenia widoczne są cztery osobne wejścia Ethernet, z których każde może obsługiwać oddzielne urządzenie sieciowe, takie jak np. komputer lub drukarka. Na jednym z końców znajduje się także okrągłe wejście antenowe.

UPS Green Cell UPS01LCD

UPS Green Cell UPS01LCD zapewnia zasilanie rezerwowe oraz zabezpiecza urządzenia elektroniczne przed przepięciami, skokami napięcia oraz obniżeniem napięcia. Zbudowany jest w architekturze linie‑interactive AVR. Wyposażony jest w automatyczny stabilizator napięcia, który chroni przed zanikiem napięcia zasilającego oraz przed zakłóceniami w sieci. Moc urządzenia to 600 VA (360 W). Wejście USB typu B z tyłu zasilacza pozwala na łączenie się z komputerem i skorzystanie z dedykowanego oprogramowania pozwalającego na zaawansowane zarządzanie urządzeniem.

Nagranie dźwiękowe tożsame z treścią.

Opis: Na przedstawionej grafice widoczny jest zasilacz, umieszczony w prostopadłościennym korpusie. Na przodzie zasilacza znajduje się wyświetlacz LED, który służy do wyświetlania informacji.

Akumulator Acumax AML 18‑12

Akumulator Acumax AML 18‑12 został wykonany przy użyciu technologii AGM - elektrolit uwięziony jest w separatorach z włókna szklanego o dużej porowatości, dzięki czemu umożliwia pracę w dowolnej pozycji. Urządzenia serii AML są przeznaczone do pracy buforowej (zasilanie awaryjne) w aplikacjach wymagających długiej żywotności (10‑12 lat). Główne zastosowanie to: zasilacze bezprzerwowe UPS, siłownie telekomunikacyjne, centrale telefoniczne, systemy oświetlenia awaryjnego, telewizja kablowa, urządzenia mobilne, pomiarowe, a także medyczne.

Nagranie dźwiękowe tożsame z treścią.

Opis: Grafika przedstawia akumulator, który posiada prostopadłościenną obudowę z tworzywa sztucznego. Na ścianie przedniej umieszczono ważne informacje dotyczące akumulatora, w tym nazwę Acumax, oznaczenie modelu AML 18‑12, napięcie znamionowe 12 woltów i pojemność 18 amperogodzin. Dodatkowo, umieszczono informację Charging voltage, która wskazuje na napięcie ładowania akumulatora, które wynosi 5,4 ampera. Napisy wykonane są czytelną białą czcionką wyróżniającą się na tle czarnego tła obudowy.

Signal Fire S‑06

Signal Fire S‑06 to uniwersalny nóż/obcinarka do cięcia włókien światłowodowych. Zapewnia łatwość użytkowania przy jednoczesnym zachowaniu najwyższej powtarzalności parametrów obcinania, sam proces ogranicza się jedynie do ułożenia włókna i przesunięcia noża. Zastosowanie: pojedyncze włókna w powłoce od 250 μmum do 900 μmum oraz włókna w powłoce pierwotnej 125 μmum. Nóż posiada szesnastopozycyjne ostrze. Zaleca się obrót ostrza co około 1000 cięć (całkowita żywotność ostrza to około 16000 cięć). Długość cięcia to 10‑20 mm.

Nagranie dźwiękowe tożsame z treścią.

Opis: Urządzenie przedstawione na grafice to obcinarka do włókien światłowodowych. Składa się z kilku elementów. W dolnej części urządzenia znajduje się podstawa, która stanowi fundament. Na jej górnej części zlokalizowana jest specjalna powierzchnia przeznaczona do ułożenia włókna do cięcia. Poniżej tej powierzchni znajduje się tarcza. Jest ona umieszczona na wale napędowym i służy do przecinania włókien. Na jej powierzchni znajdują się cyfry, które oznaczają możliwość wyboru kąta cięcia. Powyżej tarczy znajduje się dociskowa klapa, która umożliwia utrzymanie włókna na miejscu podczas cięcia. Na grafice widoczny jest także przykład cięcia wykonanego pod niewłaściwym za wysokim kątem. Poza zaburzonym kątem włókno na rysunku charakteryzuje się nierówną powierzchnią.

IDEAL Coaxial Stripper 45‑163

IDEAL Coaxial Stripper 45‑163 to narzędzie do nacinania i rozcinania tub światłowodowych oraz okrągłych kabli światłowodowych o średnicy od 3 do 6,4 mm. Może być również wykorzystywane do pracy z kablami miedzianymi.

Nagranie dźwiękowe tożsame z treścią.

Opis: Stripper przedstawiony na grafice to niewielkie i ergonomiczne narzędzie. Jego korpus składa się z dwóch rączek połączonych przegubowo. Rączki mają kształt dwóch prostokątów ułożonych jeden na drugim, tworzących uchwyt. W części końcowej górnej znajdują się ostrza, zaś na dolnej powierzchni uchwytu widoczne są rowki, które służą do trzymania kabla podczas przeprowadzania obróbki.

VIAVI FiberChek

VIAVI FiberChek to kamera z wbudowanym ekranem dotykowym, autofokusem, WiFi, Bluetooth oraz USB. Zapewnia ona automatyczną analizę pass/fail złącz w odniesieniu do standardu IEC. Pozwala to na automatyzację inspekcji oraz szybką i dokładną pracę bez potrzeby korzystania z zewnętrznych urządzeń (PC, smartfon, przyrząd pomiarowy).

Nagranie dźwiękowe tożsame z treścią.

Opis: Zdjęcie przedstawia kamerę inspekcyjną, która składa się z ergonomicznej rękojeści wykonanej z tworzywa sztucznego. Na końcu rękojeści zamontowana jest cienka cylindryczna końcówka, w której znajduje się obiektyw kamery. Rękojeść wyposażona jest w przycisk funkcyjny.

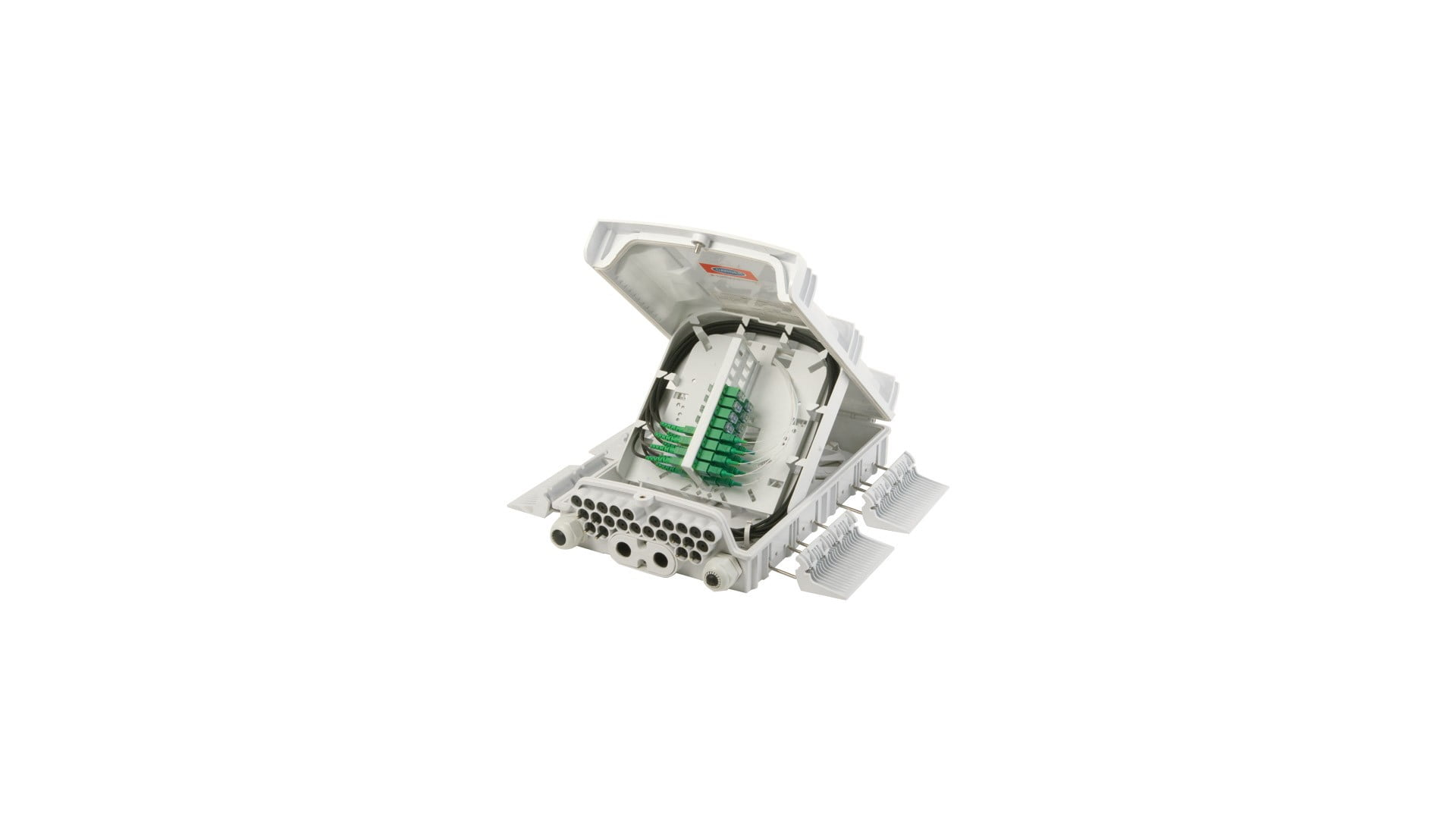

Mufoprzełącznica światłowodowa OFIBER PMP‑24T

Mufoprzełącznica światłowodowa OFIBER PMP‑24T to urządzenie, które umożliwia łączenie kabli magistralnych/dystrybucyjnych z kablami abonenckimi. Realizuje rozdzielenie sygnału do max. 24 abonentów przy wprowadzeniu do 4 kabli magistralnych/dystrybucyjnych. Umożliwia łączenie włókien poprzez spawanie lub złącza oraz posiada dedykowane uchwyty na kable i splittery. Urządzenie montuje się do słupa, ściany lub do płyty montażowej.

Nagranie dźwiękowe tożsame z treścią.

Opis: Grafika przedstawia mufę światłowodową. Jest to urządzenie. w którym chronione są i przechowywane końcówki kabli światłowodowych. Obudowa ma kształt płaskiej skrzynki. Wewnątrz widoczne są zwinięte kable, które na końcówkach posiadają wtyki w kształcie prostopadłościanów.

Linia MAXNET firmy ATX

Linia MAXNET firmy ATX oferuje zarządzanie sygnałem RF urządzeń pasywnych. Składa się z szerokiej gamy rozgałęźników RF, sumatorów, filtrów, a także wzmacniaczy, detektorów i przełączników RF oraz zasilaczy. Umożliwia pracę urządzeń w zakresie 5 MHz - 1 GHz.

Nagranie dźwiękowe tożsame z treścią.

Opis: Na grafice widoczne jest urządzenie składające się z kilku kaset, w których umieszcza się moduły światłowodowe. Każda kasetka jest opisana i posiada w dolnej części okrągłe wejścia na kabel. Kasetki są ułożone szeregowo i zamocowane na szynie, która może być montowana na przykład w szafie typu rack.

Węzeł segmentowalny 2x4

Węzeł segmentowalny 2x4 - VECTOR TECHNOLOGIES BOOSTRAL 7900. Urządzenie posiada dwa aktywne wyjścia (do 4 z pasywnym podziałem) o przepustowości łączą 1.2GHz w kanale dosyłowym oraz do 200 MHz w kanale zwrotnym. Optyczny zakres mocy wyjściowej to -9.9 do 2 dBm.

Nagranie dźwiękowe tożsame z treścią.

Opis: Węzeł segmentowalny 2x4 to urządzenie, które umożliwia podział sygnału na kilka drobniejszych segmentów i przesyłanie ich do różnych urządzeń jednocześnie. Urządzenie ma kształt sześcianu i w części przedniej posiada cztery okrągłe wejścia ułożone szeregowo oraz jedno wejście w kształcie tulei. Wejścia te służą do podłączenia kabli. Na ścianie wierzchniej znajduje się logo producenta oraz nazwa i model urządzenia. W dolnej części obudowy zlokalizowane są żebra chłodzące, które odprowadzają ciepło i utrzymują niską temperaturę wewnątrz urządzenia.

ARRIS Opti Max OM4100 1 GHz

ARRIS Opti Max OM4100 1 GHz to 4‑wyjściowy segmentowalny węzeł optyczny (pełna segmentacja 4 x 4 w modułowej budowie) umożliwiający konwersję sygnału optycznego na RF (oraz RF na optyczny w kanale zwrotnym). Zastosowanie urządzenia powoduje zwiększenie przepustowości sieci i rozszerzenie usług przesyłanych pakietów bez konieczności uruchamiania nowego światłowodu lub dodatkowych węzłów. Urządzenie pracuje z podziałem pasm 42/54 MHz, 55/70 MHz, 65/85 MHz i 85/105 MHz przy wykorzystaniu technologii CWDM (ang. Coarse Wavelength Division Multiplexing) i DWDM (ang. Dense Wavelength Division Multiplexing).

Nagranie dźwiękowe tożsame z treścią.

Opis: Na przedstawionej grafice widoczne jest urządzenie z obudową przypominającą pudełko. Jest to węzeł segmentacyjny stosowany w sieciach telewizji kablowej i internetowej do przesyłania sygnałów za pomocą światłowodów. Wewnątrz urządzenia znajdują się liczne otwory o różnych średnicach oraz połączenia kablowe, umożliwiające przepływ sygnału. Dodatkowo, w dolnej części węzła zamontowane są dwa prostokątne radiatory z powierzchnią składającą się z żeber, które umożliwiają efektywne odprowadzenie ciepła z urządzenia. Wszystkie te elementy są niezbędne do zapewnienia prawidłowej pracy i optymalnego działania węzła segmentacyjnego.

Kontroler ARRIS E6000 Converged Edge Router

Kontroler ARRIS E6000 Converged Edge Router to konstrukcja umożliwiająca adaptację w jednym miejscu wszystkich usług (wideo, szybkich danych i głosu), na jednym fizycznym złączu, zapewniając oszczędności w wydatkach inwestycyjnych, a także zwiększoną wydajność operacyjną. Platforma zapewnia większą przepustowość abonentom dzięki dodatkowym technologiom i architekturze dostępu.

Nagranie dźwiękowe tożsame z treścią.

Opis: Kontroler ARRIS E6000 widoczny na grafice to urządzenie, które ma kształt prostokątnej skrzynki. Wewnątrz widoczne są podłużne prostokątne moduły, ułożone obok siebie. Na ich powierzchni można zauważyć niewielkie kwadratowe otwory.
