Rutery

Aby uzyskać dostęp do internetu, w zdecydowanej większości przypadków będziemy potrzebować rutera. Możemy go kupić sami w dowolnym sklepie z elektroniką, albo możemy go otrzymać od operatora w ramach umowy abonamentowej. W przypadku niektórych usług i dostawców jest to opcja nieobligatoryjna. Niekiedy jednak dostawca wymaga, aby używać w sieci jego sprzętu (tak jest w przypadku większości dużych operatorów, działających na polskim rynku).

Ma to swoje zalety: ruter zazwyczaj jest już skonfigurowany, przynajmniej częściowo i dzięki temu osoby, które nie mają wiedzy i umiejętności technicznych, nie muszą martwić się o konfigurację.

Z drugiej jednak strony nie mamy wówczas dostępu do konfiguracji takiego urządzenia lub też dostęp ten jest mocno ograniczony, a są użytkownicy, którzy chcą skonfigurować urządzenie pod swoje wymagania. W takim przypadku należy rozejrzeć się za ruterem we własnym zakresie, a jeśli operator i tak wymaga swojego urządzenia, możemy je wykorzystać do podłączenia sygnału internetowego, a swojego rutera użyć przy tworzeniu własnej sieci. Implementacja takiego scenariusza wymaga od nas jednak wiedzy na temat działania urządzeń sieciowych i praktycznych umiejętności ich konfiguracji.

RS2MQS7DTJ9ML

Ilustracja przedstawia schemat.
Po lewej stronie znajduje się niebieska planeta z napisem: World Wide Web.
Wychodzi od niej zielona linia łącząca go z ruterem z dwiema antenami podpisanym jako: ruter dostawcy.
Od rutera wychodzi zielona prosta dążąca do białego rutera podpisanego jako: własny ruter.
Od rutera tego wychodzą trzy linie łączące go z trzema komputerami oraz fale symbolizujące połączenie bezprzewodowe z smartphonem, laptopem i telewizorem.

Ruter (ang. router) jest urządzeniem sieciowym realizującym wiele zadań.

Wśród najważniejszych funkcji wyróżnia się dwie:

• łączenie ze sobą różnych sieci komputerowych,

• wybór trasy przesyłania pakietów danych.

W zależności od przeznaczanie routery możemy podzielić na urządzenia stosowane w sieci domowej. Tu spotkamy urządzenia, które oprócz routera pełnią rolę przełącznika sieciowego, jak również punktu dostępowego do sieci bezprzewodowej. Natomiast w sieciach korporacyjnych tzn. sieciach o dużej liczbie urządzeń, routery są pozbawione dodatkowych opcji. Na rysunku przedstawiono rutery do zastosowania w domu oraz routery, które zastosujemy w dużych sieciach. Pamiętajmy jednak, że routery przeznaczone do dużych sieci również można zastosować w domu.

1

Routery w dużych sieciach

Routery w dużych sieciach

Do zastosowania w dużych sieciach

R16AJOJU1E77H

Router sieciowy przeznaczony do montażu w szafie rackowej. Urządzenie ma czarną obudowę z perforowanymi, metalowymi panelami na przednim froncie. Po lewej stronie znajdują się porty Ethernet i SFP, oznaczone kolorowym obramowaniem, służące do podłączenia do sieci. Środkowa i prawa część obudowy zawiera miejsca na moduły rozszerzeń (NIM, SM), z których część jest zaślepiona metalowymi osłonami. Na górnej obudowie wytłoczone jest logo Cisco.

Routery w sieciach domowych

Routery w sieciach domowych

Do zastosowania w siechiach domowych

R7XTTTO452SXX

Małe, białe urządzenie sieciowe. Posiada pięć portów RJ45 (Ethernet) na przednim panelu, oznaczonych numerami od 1 do 5. Port pierwszy ma oznaczenie „PoE IN”, co wskazuje, że może być zasilany poprzez Power over Ethernet. Obok portów znajdują się kolorowe diody LED informujące o stanie połączenia i prędkości transmisji. Obudowa ma prosty, minimalistyczny design z logo producenta na górze.

R1ACVLL6FK4GN1

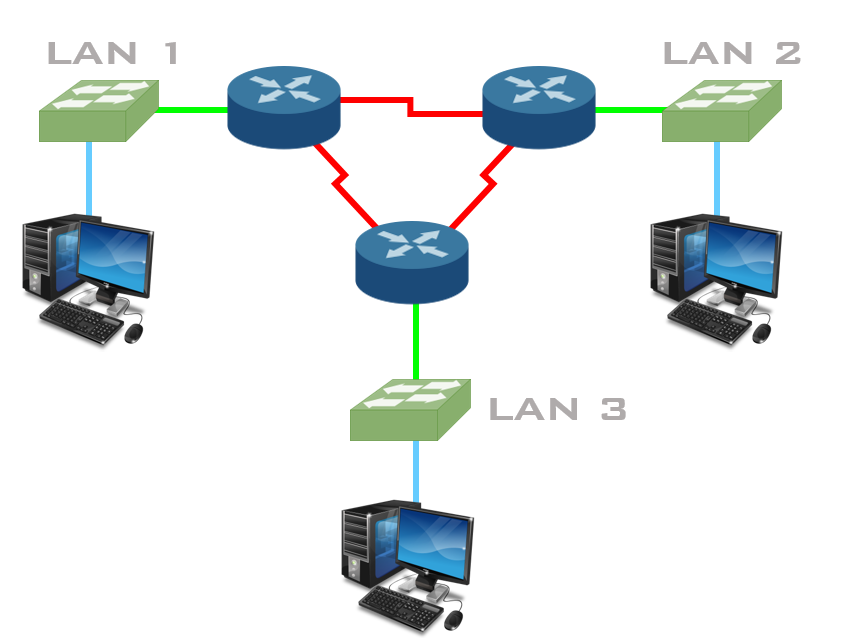

Ilustracja przedstawia sieć stworzoną z komputerów podłączonych do punktów LAN, które następnie łączą się z ruterami te połączone są ze sobą.

Rutery przekazują pakiety pomiędzy sieciami na podstawie adresów IP (logicznych adresów urządzeń pracujących w sieci komputerowej). Jeśli chcemy połączyć ze sobą dwie lokalne sieci komputerowe (lub większą ich liczbę), używamy właśnie rutera. Umożliwia on przesyłanie danych pomiędzy urządzeniami końcowymi, które wchodzą w skład różnych struktur LAN.

Z ruterów korzystamy również w domu: za pośrednictwem tego urządzenia łączymy własną sieć LAN z internetem.

R1U4QLCQ7FHMV

Ilustracja przedstawia kilka urządzeń mogących łączyć się z ruterem: smartfon, smarttv, komputery stacjonarne jak i laptopy.

Rutery tworzą również szkielet sieci rozległych, w szczególności sieci internet. Każdy ruter przechowuje w pamięci tablicę rutingu, w której zapisane są adresy innych sieci (drogi łączące własną sieć z pozostałymi sieciami). Na podstawie tych danych ruter podejmuje decyzję o wyborze trasy przekazywania pakietów z sieci źródłowej do docelowej.

RFLFLSSBXGEO1

Ilustracja przedstawia wybieranie trasy poprzez różne urządzenia tworzące internet. Połączenie tworzone jest pomiędzy dwoma komputerami.

Routery dla sieci domowych

Routery używane w domach pełnią zazwyczaj kilka ról jednocześnie - działają jako router, przełącznik sieciowy i punkt dostępowy, a w niektórych przypadkach także jako modem. Dzięki temu jedno urządzenie może obsługiwać całą podstawową komunikację w sieci domowej. Zazwyczaj urządzenia tego typu nazywane są ruterami Wi‑Fi, ponieważ realizują kilka zadań, jednak przede wszystkim pozwalają na połączenie sieci lokalnej z internetem.

R1MR571N29Z93

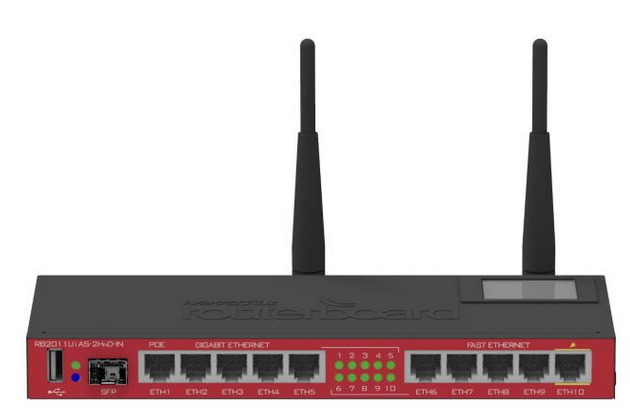

Router MikroTik w charakterystycznej czerwono‑czarnej obudowie z dwoma pionowymi antenami Wi‑Fi. Na przednim panelu znajduje się dziesięć portów Ethernet. Po lewej stronie znajdują się dodatkowe złącza: port USB, slot SFP (dla połączeń światłowodowych) oraz diody sygnalizujące status połączeń. W prawym górnym rogu routera znajduje się mały ekran LCD. Urządzenie umożliwia zarówno przewodowe, jak i bezprzewodowe połączenia sieciowe.

Ceny ruterów wahają się od kilkudziesięciu do kilkuset złotych, chociaż na rynku są i takie, które kosztują powyżej tysiąca złotych. Zasadnicze funkcje, czyli udostępnianie bezprzewodowego sygnału WiFi czy przydzielanie adresów IP dla urządzeń pracujących w sieci, są dostępne na każdym z tych urządzeń bez względu na cenę. Urządzenia droższe mogą być wyposażone w modem (niezbędny, aby uzyskać dostęp do sieci internetowej w technologii ADSL lub światłowodowej), a także potrafią działać w najnowszych standardach sieci bezprzewodowych (starsze standardy to 802.11b, 802.11n, 802.11g, nowsze to 802.11ac oraz 802.11ax). Dodatkowo gwarantują lepszą przepustowość, a także posiadają wyższej jakości anteny poprawiające zasięg sieci. Co istotne, im tańszy ruter, tym słabiej zabezpieczony, a mniejsza ochrona to ryzyko narażenia naszych danych na ataki hakerskie. Warto więc zadbać o jak najlepsze zabezpieczenia sieci, aby chronić ją przed nieautoryzowanym dostępem i innymi zagrożeniami.

Zakupiony ruter należy połączyć z siecią usługodawcy poprzez przewód sieciowy, który dostawca doprowadził do naszego lokalu lub przez gniazdko dostępowe, jeśli takie zostało u nas zamontowane. W zależności od rodzaju usługi będzie to przewód światłowodowy albo przewód miedziany, jeśli korzystamy z technologii DSL. Konfiguracja połączenia może różnić się w zależności od dostawcy i urządzenia, ale w większości przypadków polega na wprowadzeniu loginu i hasła, które otrzymaliśmy przy podpisaniu umowy na usługę.

RON7L91GGCNKS

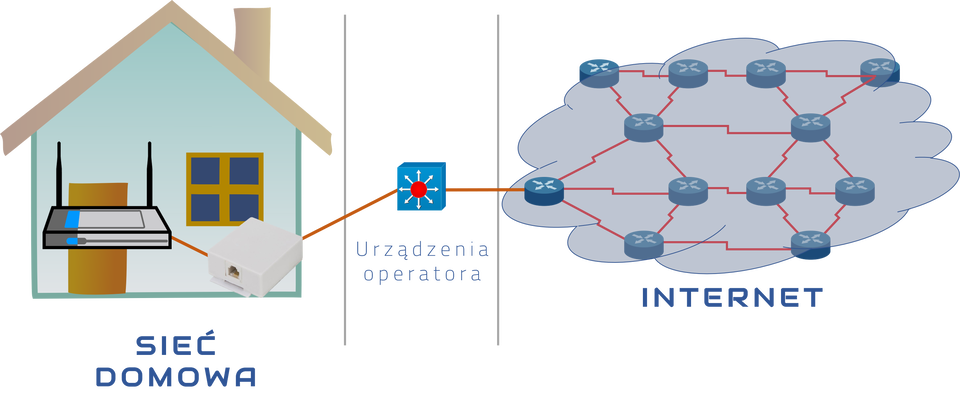

Ilustracja przedstawia schemat.
Po lewej stronie znajduje się ikona domku, w którym znajduje się ruter.
Od rutera wychodzi prosta łącząca go z gniazdem sieciowym zawierającym złącze ethernet.
Od gniazda sieciowego wychodzi prosta na zewnątrz łączący się z Urządzeniami operatora ukazanymi jako ikona niebieskiego kwadratu z czerwonym okręgiem w środku, z którego wychodzi osiem strzałek w każdą stronę.
Od urządzeń operatora wychodzi prosta dążąca do chmury, w którym znajduje się 12 ruterów połączonych łamanymi, czerwonymi liniami.
Chmura ta podpisana jest jako: internet.

Taka konfiguracja najczęściej jest wystarczająca, aby nasza domowa sieć działała i była podłączona do internetu. Bez względu na to, czy korzystamy z rutera od dostawcy, czy kupimy własny, część podstawowych funkcji, takich jak WiFi czy przydzielanie adresów IP z usługi DHCP będzie już skonfigurowana.

Możemy te ustawienia pozostawić lub możemy dokonać własnej konfiguracji, natomiast zaleca się, aby skonfigurować samemu zabezpieczenie sieci WiFi, a także zmienić hasło dostępowe do rutera. Nie chcemy przecież, by ktoś niepowołany dostał się do naszej sieci, korzystał z naszego połączenia internetowego lub, co gorsza, wykradał dane z urządzeń pracujących w sieci.
