Rozdzielczość obrazu drukowanego i wyświetlanego na ekranie
Zapewne wielokrotnie twój wzrok przykuwały przydrożne plakaty, pięknie wydane albumy fotograficzne, zdjęcia publikowane w internecie lub pokazy slajdów. Każdy z tych sposobów zaprezentowania grafik wymagał odpowiedniego ich przygotowania, aby wrażenie podczas ich oglądania było jak najlepsze.
Zaobserwuj zmianę jakości poniższego obrazu rastrowego, przesuwając obok umieszczonym suwakiem. Jakie widzisz różnice w jakości zdjęcia? Czy wiesz, co spowodowało zaobserwowane zmiany jakości fotografii?
R124rEzf0FjCq
Zapoznaj się z poniższym opisem interaktywnej fotografii, która zmienia swoją jakość wraz ze zmienianiem ustawień suwaka.
Zdjęcie kwiatu promienistego traci na jakości wraz z przesuwaniem suwaka. Przy najniższej wartości 16, na fotografii widoczne pozostają już tylko duże jednokolorowe kwadraty wypełniające przestrzeń wokół siebie. Detale nie są w żaden sposób widoczne, ciężko określić czy jest to kwiat. Wraz ze zwiększaniem wartości na suwaku, jakość fotografii polepsza się. Jednokolorowe kwadraty w swoim obrębie dzielą się na mniejsze kwadraty o innych barwach tworząc bardziej złożony obraz uwidaczniając zarysy kwiatu i liści wokół niego. Przy najwyższej jakości 2560, kwiat jest w pełni widoczny, dokładnie zarysowane są jego jego płatki oraz środek. Nie pozostały żadne widoczne gołym okiem kwadraty, są one na tyle małe i różnokolorowe, że tworzą płynną różnobarwną fotografię.
O jakości obrazu decyduje rozdzielczość. Należy ją dobierać w zależności od przeznaczenia tworzonych plików graficznychD1AlGDB5Ttworzonych plików graficznych. Inna powinna być zatem rozdzielczość obrazu przeznaczonego do drukuRozdzielczość drukowanego obrazu (DPI)rozdzielczość obrazu przeznaczonego do druku na dużym formacie, na małym formacie oraz przeznaczonego do wyświetlania na ekranie monitoraRozdzielczość wyświetlanego obrazu (PPI)przeznaczonego do wyświetlania na ekranie monitora lub opublikowania w serwisie internetowym.
W przypadku grafiki rastrowej, czyli obrazów tworzonych np. w programie PaintD14CKoLFwobrazów tworzonych np. w programie Paint, rozdzielczość określa, ile pikseli mieści się na danym obszarze. Im większa rozdzielczość, tym więcej pikseli i tym lepsza jakość i szczegółowość obrazu. Jeśli obraz rastrowy jest powiększany ponad jego oryginalną rozdzielczość, to piksele stają się widoczne i obraz traci na ostrość. Podobne zasady, co w wypadku wyświetlania obrazów na ekranie, obowiązują też podczas skanowania i drukowania. Mimo, że rozdzielczości grafiki wektorowejDhoffWZQagrafiki wektorowej nie określa ilości pikseli, lecz rozmiar obiektów, rozdzielczość grafiki wektorowej może mieć wpływ na sposób jej wyświetlania lub drukowania. Aby obraz wektorowy był widoczny na ekranie lub na papierze, musi być zamieniony na obraz rastrowy. Ten proces nazywa się rasteryzacją i polega na nadawaniu koloru każdej kropce (pikselowi) na podstawie kształtów i kolorów obiektów wektorowych. Do rasteryzacji potrzebna jest rozdzielczość obrazu rastrowego, która określa, ile pikseli znajduje się na danej długości. Rasteryzacja może być wykonana przez program graficzny, przez urządzenie wyświetlające lub drukujące.
Odpowiedni dobór rozdzielczości grafiki do jej przeznaczenia ma duże znaczenie. Poniżej przedstawione są niektóre zależność pomiędzy zastosowaną w niej rozdzielczością, a przeznaczeniem grafiki.
1
Przykłady zastosowań dla rozdzielczości 72 dpi
Przykłady zastosowań dla rozdzielczości 72 dpi

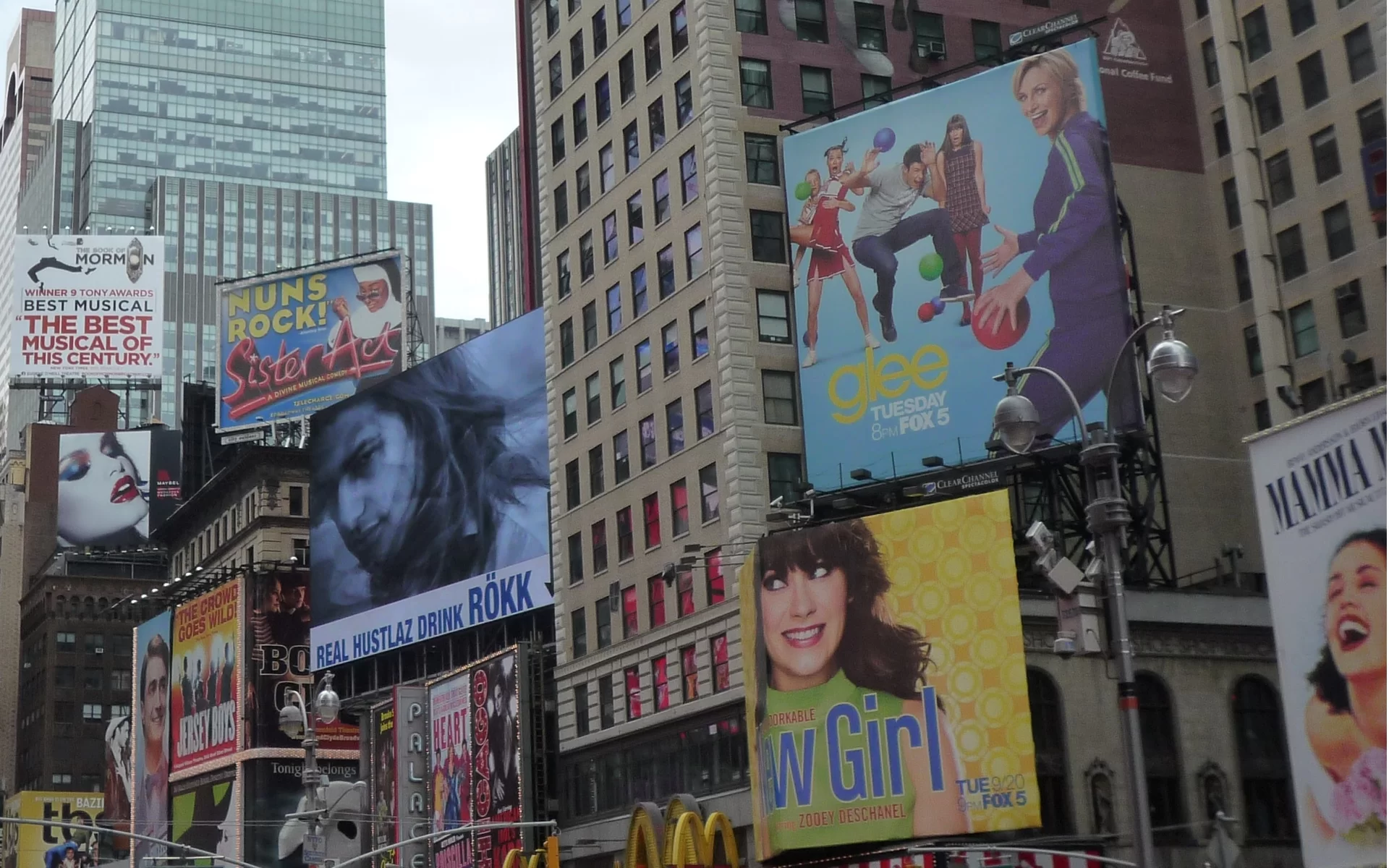

Druk wieloformatowy (np. billboardy typu 3 na 4 metry)
R1WryN79zD5IW
Obrazy na ekranie monitora i w internecie są wyświetlane w rozdzielczości 72 ppi.
Przykłady zastosowań dla rozdzielczości 150 dpi
Przykłady zastosowań dla rozdzielczości 150 dpi

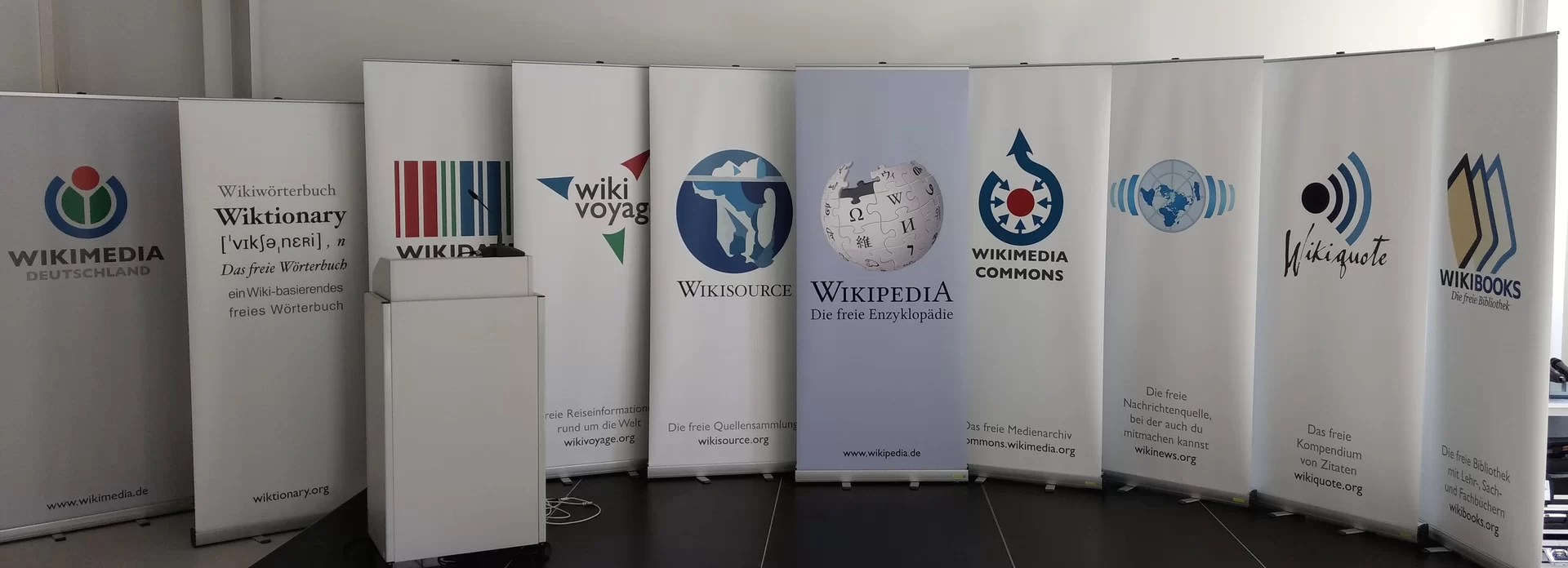

Wydruki średnioformatowe (np. Roll‑up od 1 do nawet 2 metrów)
RVQX3qHsXMuAJ
Przykłady zastosowań dla rozdzielczości 300 dpi
Przykłady zastosowań dla rozdzielczości 300 dpi

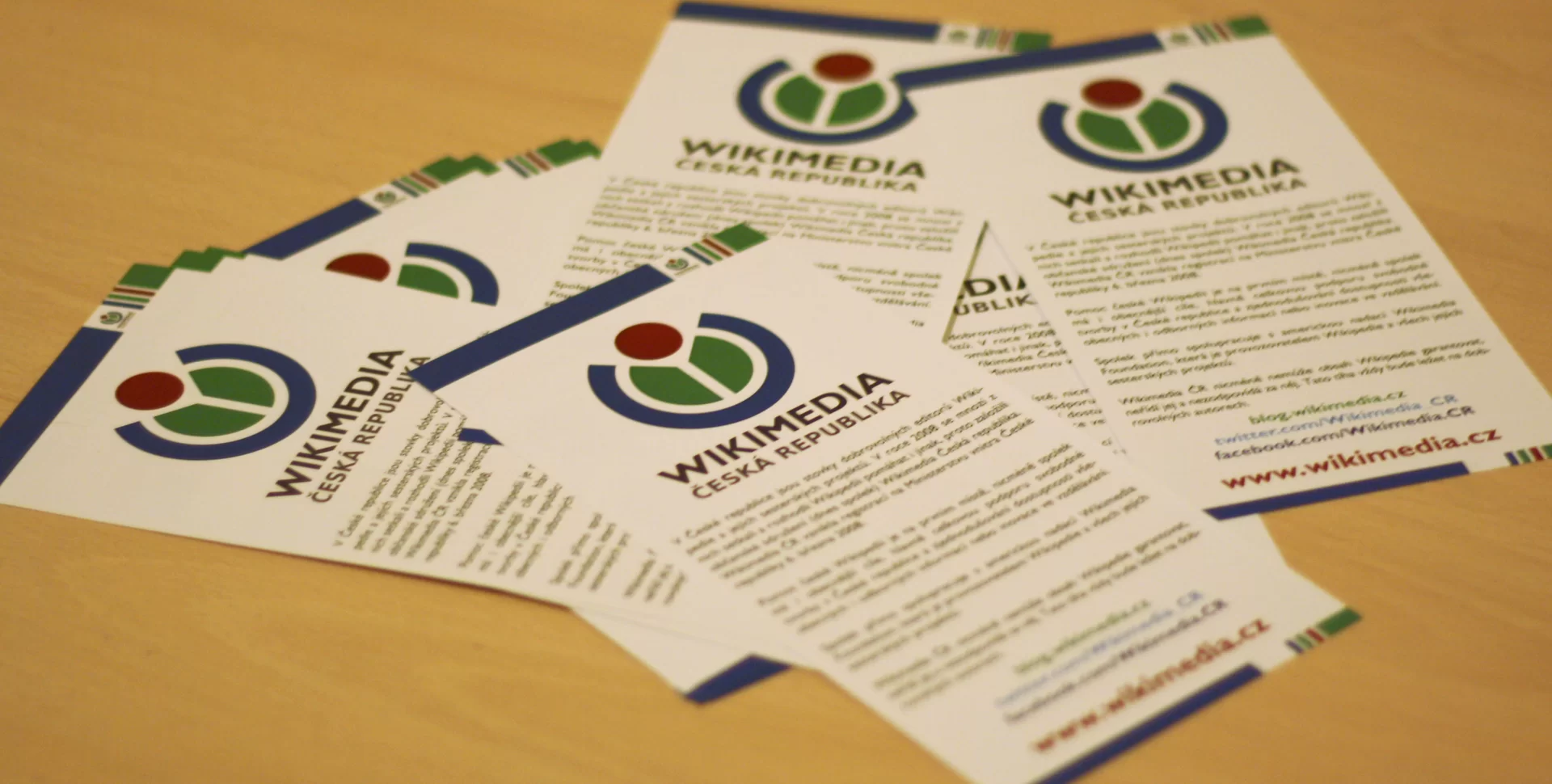

Wydruki małoformatowe (np. ulotki, plakaty, czy wizytówki o rozmiarach do około 50 cm)
RRwehjF8IYUIv
Rozdzielczość jest parametrem charakteryzującym urządzenia drukujące, np. drukarki. Dobierając rozdzielczość swojej grafiki do wydruku, musisz pamiętać o uwzględnieniu parametrów drukarki. Nie zawsze jednak warto skanować i drukować obrazy w najwyższej dostępnej rozdzielczości. Im wyższa rozdzielczość, tym większy rozmiar pliku i więcej szczegółów na zdjęciu. To jednak spowalnia proces skanowania i drukowania. Dlatego lepiej wybrać rozdzielczość dostosowaną do potrzeb.

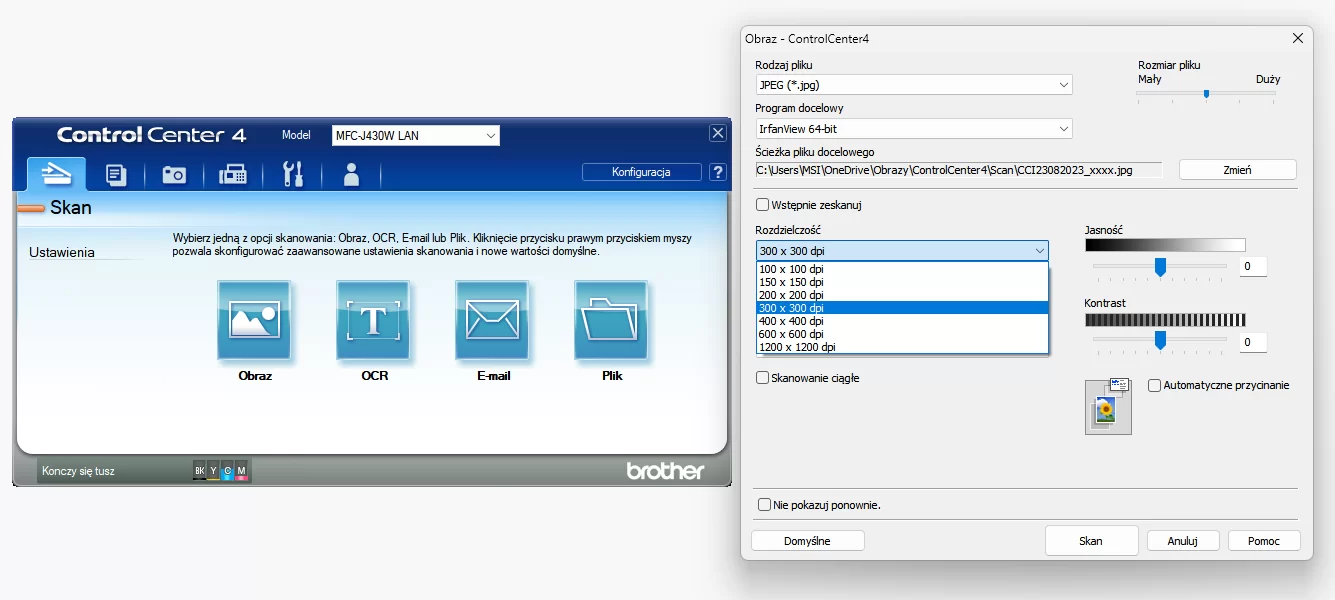

Jeżeli używasz skanera, również musisz ustawić odpowiednią rozdzielczość. Odpowiednie oprogramowanie dostarczane jest zazwyczaj razem z urządzeniem. Przed pierwszym użyciem należy zainstalowaćDF9twIegEzainstalować dostarczone sterowniki lub znaleźć je w internecieDdFoO3EWLznaleźć je w internecie. Umożliwi to między innymi zmianę rozdzielczości DPI. Przykładem może być interfejs programowy o nazwie ControlCenter oferowany przez firmę Brother.
RWyYe2FjJ4T1H
Rozdzielczość dpi nie jest jedynym czynnikiem wpływającym na jakość wydruku. Ważne są też jakość papieru fotograficznego i parametry drukarki. Jeśli użyjesz słabego papieru lub drukarki, to nawet zdjęcie o wysokiej rozdzielczości może wyglądać źle na wydruku. Z drugiej strony, jeśli użyjesz dobrej drukarki z dpi 600, to może poprawić jakość słabego zdjęcia. Nie warto jednak kupować zbyt drogiej drukarki, jeśli robisz zdjęcia kiepskiej jakości aparatem. Najlepiej, gdy wszystkie elementy: aparat, papier, drukarka są do siebie dopasowane i mają podobną klasę. Tylko wtedy uzyskasz najlepsze efekty.
Parametr dpi zależy od typu drukarki:
drukarki igłowe mają najniższą rozdzielczość, od 60 do 360 dpi;
drukarki atramentowe mają rozdzielczość, od 600 do 9600 dpi;
drukarki laserowe osiągają najwyższą rozdzielczość, od 600 do nawet 2400 dpi.

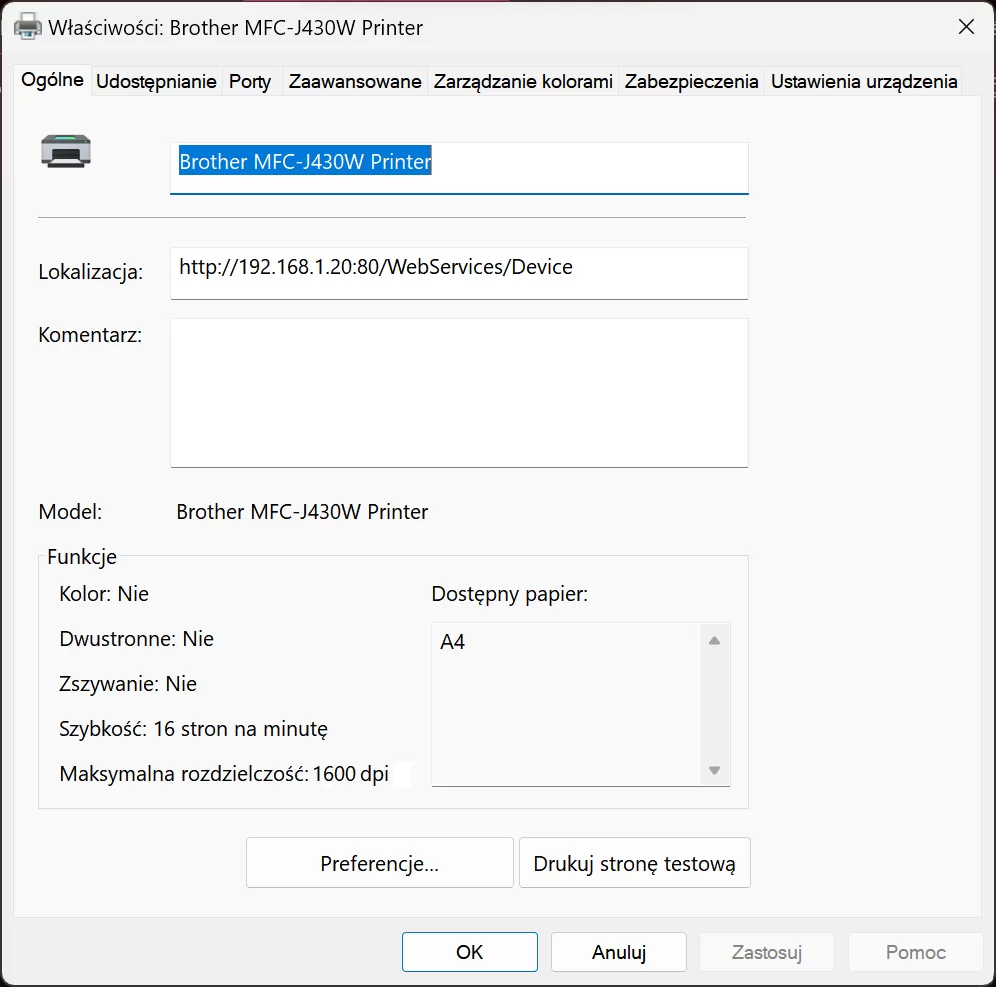

Maksymalną rozdzielczość, z jaką drukuje twoja drukarka, możesz sprawdzić we właściwościach drukarki, które znajdziesz w ustawieniach systemowych.
RVwJzunWwVrFZ

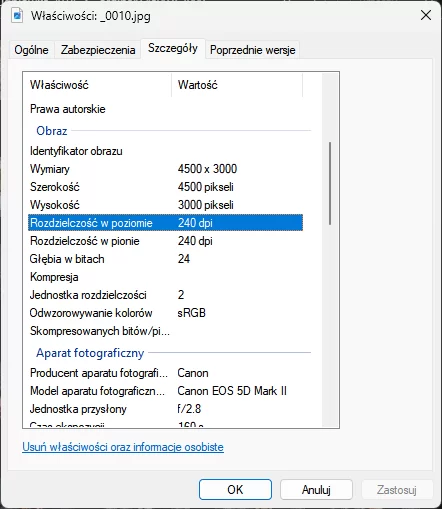

Rozdzielczość zdjęcia możemy sprawdzić we właściwościach pliku. W systemie Windows kliknij na zdjęcie prawym przyciskiem myszy i z menu kontekstowego wybierz Właściwości, a następnie przejdź do zakładki Szczegóły. W systemach macOS podobne opcje znajdziesz w dostosowaniu rozmiaru w menu Narzędzia.
RQswDtbbUJ1VQ
Właściwości plików graficznych wyświetlane w szczegółach mogą się różnić między konkretnymi formatami. Niektóre formaty przechowują więcej właściwości niż inne, w zależności od ich celu i sposobu zapisu danych.
2
Ćwiczenie 1
Wiedząc, że chcesz wydrukować obraz o wielkości 30 cm x 20 cm przy rozdzielczości 300 dpi, oblicz jego rozmiar (długość na szerokość) w pikselach.
Wykorzystaj poniższy dzienniczek do zapisania swoich obliczeń.
R1elQYL2IBTBZ
Do obliczania rozmiaru obrazu w pikselach stosujemy wzór: . gdzie: - długość obrazu w pikselach - długość obrazu w calach - rozdzielczość obrazu (piksele na cal)
Pamiętaj, że calcm.
Aby zamienić centymetry na cale, należy podzielić rozmiar podany w centymetrach przez . Długość obrazu w calach wynosić będzie: cali Korzystając ze wzoru podanego w podpowiedzi: pikseli Szerokość obrazu w calach wynosić będzie: cali Korzystając ze wzoru podanego w podpowiedzi: pikseli Rozmiar obrazu w pikselach wynosi
2
Ćwiczenie 2
Załóżmy, że zdjęcie o rozmiarach pocztówki (15 cm x 10 cm) chcemy wydrukować w dwukrotnym powiększeniu (30 cm x 20 cm). Wykorzystamy do tego drukarkę o rozdzielczości 1200 dpi. Oblicz, w jakiej rozdzielczości należy zeskanować pocztówkę.
Wykorzystaj poniższy dzienniczek do zapisania swoich obliczeń.
R26ae1ovq0CgD
Znając już pojęcie rozdzielczości, spróbuj samodzielnie rozwiązać to zadanie.
Skorzystaj ze wzoru oraz jego przekształcenia:
gdzie: - długość obrazu w pikselach - długość obrazu w calach - rozdzielczość obrazu (piksele na cal)
Pamiętaj, że calcm.
Aby zamienić centymetry na cale, należy podzielić rozmiar podany w centymetrach przez . Długość i szerokość pocztówki w calach wynosić będzie: cali cali Długość i szerokość pocztówki w dwukrotnym powiększeniu w calach wynosić będzie: cali cali Korzystając ze wzoru, liczba pikseli do wydruku na dwukrotnie powiększonej pocztówce wynosić będzie: pikseli pikseli Korzystając z przekształconego wzoru, obliczamy rozdzielczość skanowania: dpi dpi
Ciekawostka
Czy wiesz, że zdjęcia, które mają być wydrukowane w punktach fotograficznych, powinny być przygotowane w rozdzielczości 300 ppi. Fotografia o wymiarach 15cm x 10cm (ok. 6 cali x 4 cale) zawiera ok. 1800 x 1200 = 2 160 000 kolorowych nadrukowanych punktów, zaś współczesne aparaty cyfrowe tworzą fotografie o dużo większym wymiarze. Dzięki temu możesz przygotować zdjęcia do wydruku o wymiarze większym niż wymiar pocztówki.
Zmiany rozdzielczości możesz dokonać w niemalże każdym programie przeznaczonym do edycji grafiki rastrowejDbkDOWGnKprogramie przeznaczonym do edycji grafiki rastrowej. Przekonaj się, czy potrafisz to zrobić w wybranym programie na twoim komputerze. Odpowiedzi do ćwiczeń zostały przygotowane w programie GIMP 2.10.28 oraz IfranView 4.60.
1
Ćwiczenie 3
Wybierz jedno zdjęcie z własnych zasobów lub, jeśli go nie posiadasz, pobierz poniższy załącznik. Ustaw rozdzielczość zdjęcia na poziomie 150 ppi. Jednocześnie ustaw szerokość zdjęcia na 1000 pikseli.
R1bOBhesL6dyy
Aby dokonać zmiany rozdzielczości obrazu z uwzględnieniem jego wymiaru drukowanego, postępuj według poniższej instrukcji:
Otwórz obrazek w programie graficznym.
Znajdź i otwórz okno do zmiany rozmiaru i rozdzielczości.
Sprawdź, czy przy parametrach określających szerokość, wysokość i rozdzielczość, jest włączona ikona odpowiedzialna za przekształcenie proporcjonalne. Jeśli nie, włącz ją.
Ustaw jednostkę miary rozdzielczości obrazu na piksele na cal.
Ustaw pierwszą wartość rozdzielczości 150 ppi (druga wartość ustawi się automatycznie, ponieważ wcześniej została włączona ikona odpowiedzialna za przekształcenie proporcjonalne).
Ustaw szerokość obrazu równą 1000 px.
Drugi wymiar obrazka ustawił się proporcjonalnie do poprzedniego.
Potwierdź wykonane operacje.
Zapisz obrazek lub wyeksportuj go do określonego formatu.
W przypadku eksportu pliku do formatu JPG określ jakość eksportowanego obrazu.
RvtDwOD9NGHuS
2
Ćwiczenie 4
RrPYyFBu5f8Kw
1
Ćwiczenie 5
Pobierz plik przedstawiający krajobraz górski. Przygotuj go do wydrukowania w punkcie fotograficznym w formacie pocztówki (15 cm x 10 cm). Ustaw odpowiednie wymiary i rozdzielczość.
R2dKk4RuziGyk
Aby dokonać zmiany rozdzielczości obrazu z uwzględnieniem jego wymiaru drukowanego, postępuj według poniższej instrukcji:
Otwórz obrazek w programie graficznym.
Znajdź i otwórz okno do zmiany rozmiaru i rozdzielczości.
Sprawdź, czy przy parametrach określających szerokość, wysokość i rozdzielczość, jest wyłączona ikona odpowiedzialna za przekształcenie proporcjonalne. Jeśli nie, wyłącz ją.
Ustaw jednostkę miary szerokości i wysokości obrazu na centrymetry.
Ustaw szerokość obrazu równą 15 cm, a wysokość 10 cm.
Ustaw jednostkę miary rozdzielczości obrazu na px/in.
Ustaw pierwszą wartość rozdzielczości 150 ppi (druga wartość ustawi się automatycznie, jeśli wcześniej została włączona ikona odpowiedzialna za przekształcenie proporcjonalne, jeśli nie, drugą wartość rozdzielczości również ustaw na 150 ppi).
Potwierdź wykonane operacje.
Znajdź i otwórz okno do zmiany rozmiaru wydruku.
Zauważ, że wynoszą one tyle ile wyniosło skalowanie obrazu.
Zapisz obrazek lub wyeksportuj go do określonego formatu.
W przypadku eksportu pliku do formatu JPG określ jakość eksportowanego obrazu.
R1TKeqkohBgY3
1
Ćwiczenie 6
Przygotuj pliki do wykonania galerii przeznaczonej do umieszczenia w internecie. Każde zdjęcie powinno mieć rozmiar 150 px na 120 px oraz rozdzielczość 72 ppi. Do wykonania tego zadania wybierz swoje zdjęcia z galerii lub pobierz je z poniższego załącznika. Zdjęcia w dostępnej do pobrania poniższej paczce przedstawiają kwiaty na łące.
Rlj20ZrIuWvph
Aby dokonać zmiany rozdzielczości obrazu z uwzględnieniem jego wymiaru drukowanego, postępuj według poniższej instrukcji:
Otwórz obrazek w programie graficznym.
Znajdź i otwórz okno do zmiany rozmiaru i rozdzielczości.
Sprawdź, czy przy parametrach określających szerokość i wysokość jest wyłączona ikona odpowiedzialna za przekształcenie proporcjonalne. Jeśli nie, wyłącz ją.
Ustaw jednostkę miary rozdzielczości obrazu na px/in.
Ustaw pierwszą wartość rozdzielczości 72 ppi (druga wartość ustawi się automatycznie, jeśli wcześniej została włączona ikona odpowiedzialna za przekształcenie proporcjonalne).
Ustaw szerokość obrazu równą 150 px i wysokość obrazu 120 px.
Potwierdź wykonane operacje.
Zapisz obrazek lub wyeksportuj go do określonego formatu.
W przypadku eksportu pliku do formatu JPG określ jakość eksportowanego obrazu.
RL8ofL3bXKKkn
Zapamiętaj!
Bardzo istotnym parametrem decydującym o jakości obrazu jest rozdzielczość. Związana jest ona z liczbą pikseli, w przypadku obrazu wyświetlanego na ekranie monitora, lub liczbą punktów, w przypadku obrazu drukowanego, przypadającą na jednostkę długości. Należy ją dobierać w zależności od przeznaczenia obrazu. Programy graficzne umożliwiają zmianę rozdzielczości obrazu.
Rozdzielczość na urządzeniach wyświetlających obraz (np. monitorach) będziemy wyrażać w PPI, na urządzeniach drukujących i wydrukach w DPI.
Rozdzielczość drukowanego obrazu (DPI)1
Rozdzielczość drukowanego obrazu (DPI)
Rozdzielczość drukowanego obrazu oznacza liczbę drukowanych punktów przypadających na jednostkę długości obrazu. Długość jest liczona w calach. Jednostką rozdzielczości obrazu wydrukowanego jest dpi. Skrót dpi oznacza liczbę punktów przypadającą na 1 cal długości obrazu: d: dots (punkty, wym. dots), p: per (na, wym. per), i: inch (cal, wym. incz). Rozdzielczość 1200 dpi oznacza, że na długości 1 cala (ok. 2,5 cm) obrazu znajduje się 1200 wydrukowanych punktów.
Rozdzielczość wyświetlanego obrazu (PPI)1
Rozdzielczość wyświetlanego obrazu (PPI)
Rozdzielczość obrazu wyświetlanego na ekranie oznacza liczbę pikseli przypadających na jednostkę długości obrazu. Długość obrazu również jest liczona w calach. Jednostką rozdzielczości obrazu wyświetlanego na ekranie jest ppi. Skrót ppi oznacza liczbę pikseli przypadającą na 1 cal długości obrazu: p: pixels (piksele wym. piksels), p: per (na, wym. per), i: inch (cal, wym. incz)).
