to specyficzny typ urządzenia do kontroli i pomiarów, zaprojektowany do współpracy z aparatami szlifierskimi. Jego funkcjonalność obejmuje dokładną weryfikację parametrów soczewek oraz możliwość precyzyjnego dostosowania parametrów okularów

RV63Ivhc6P7RW

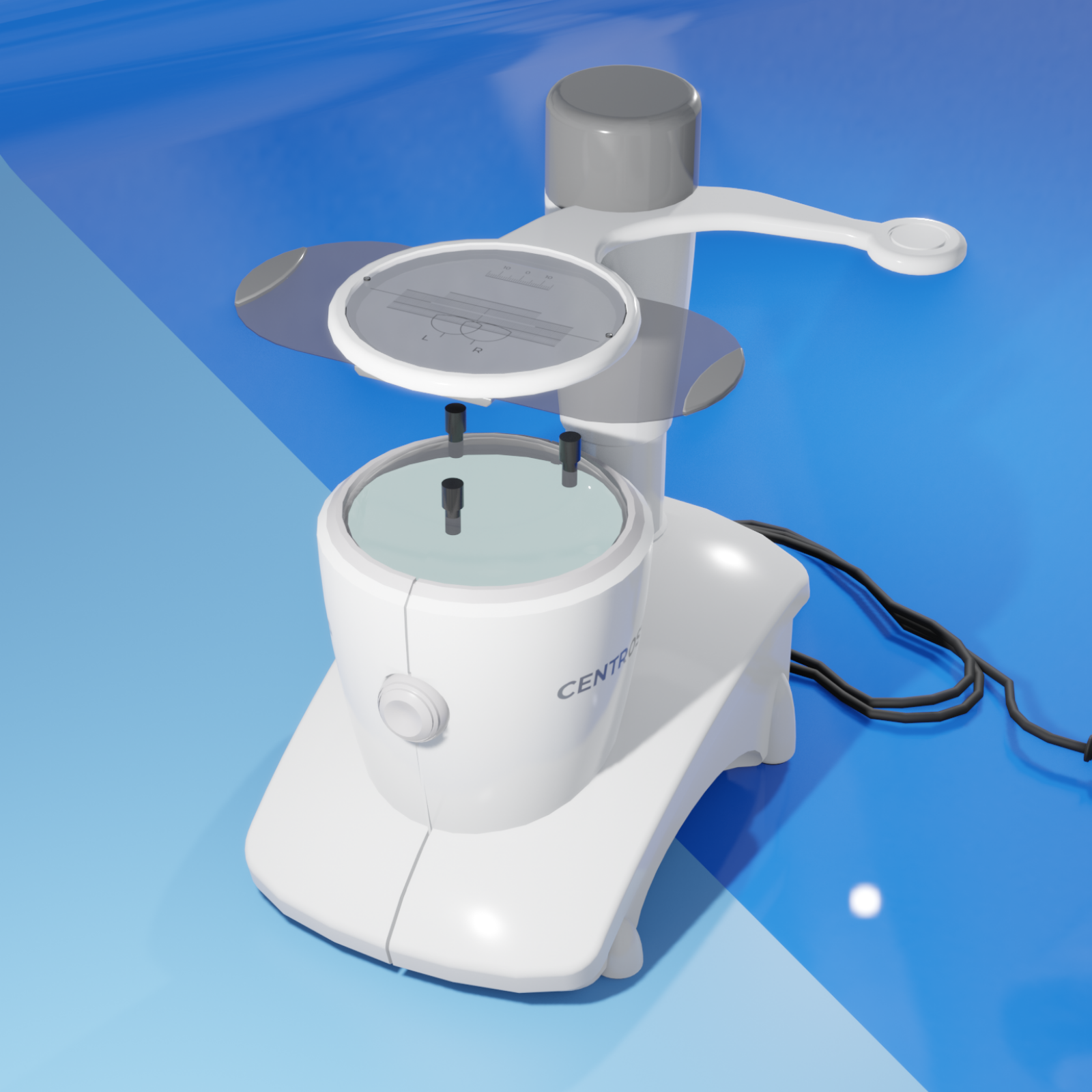

Centroskop umożliwia przylepienie lub przyssanie uchwytu w dokładnie wyznaczonym miejscu soczewki z zastosowaniem wcześniej ustalonej decentracji. Podziałka centroskopu umożliwia przesunięcie obserwowanej soczewki o wymagane przesunięcia w pionie i poziomie a niektóre modele pozwalają również na ustalenie kąta osi cylindrów i pryzmatów.

• Atlas interaktywny Materiały konstrukcyjne oraz sposoby ich obróbki i montażuD29BG8ZRFAtlas interaktywny Materiały konstrukcyjne oraz sposoby ich obróbki i montażu

jest to procedura odpowiedzialna za precyzyjne dostosowanie położenia soczewek okularowych do oczu pacjenta, mająca na celu zapewnienie optymalnej ostrości widzenia oraz komfortu noszenia okularów

• Film edukacyjny Materiały konstrukcyjne stosowane w optyceD17FIreloFilm edukacyjny Materiały konstrukcyjne stosowane w optyce

znany również jako frontofokometr, to urządzenie służące do pomiaru mocy soczewki okularowej. Dzięki niemu można precyzyjnie określić środki optyczne soczewki oraz dokładnie wyregulować jej położenie w okularach klienta

RZhZdtS6zluuv

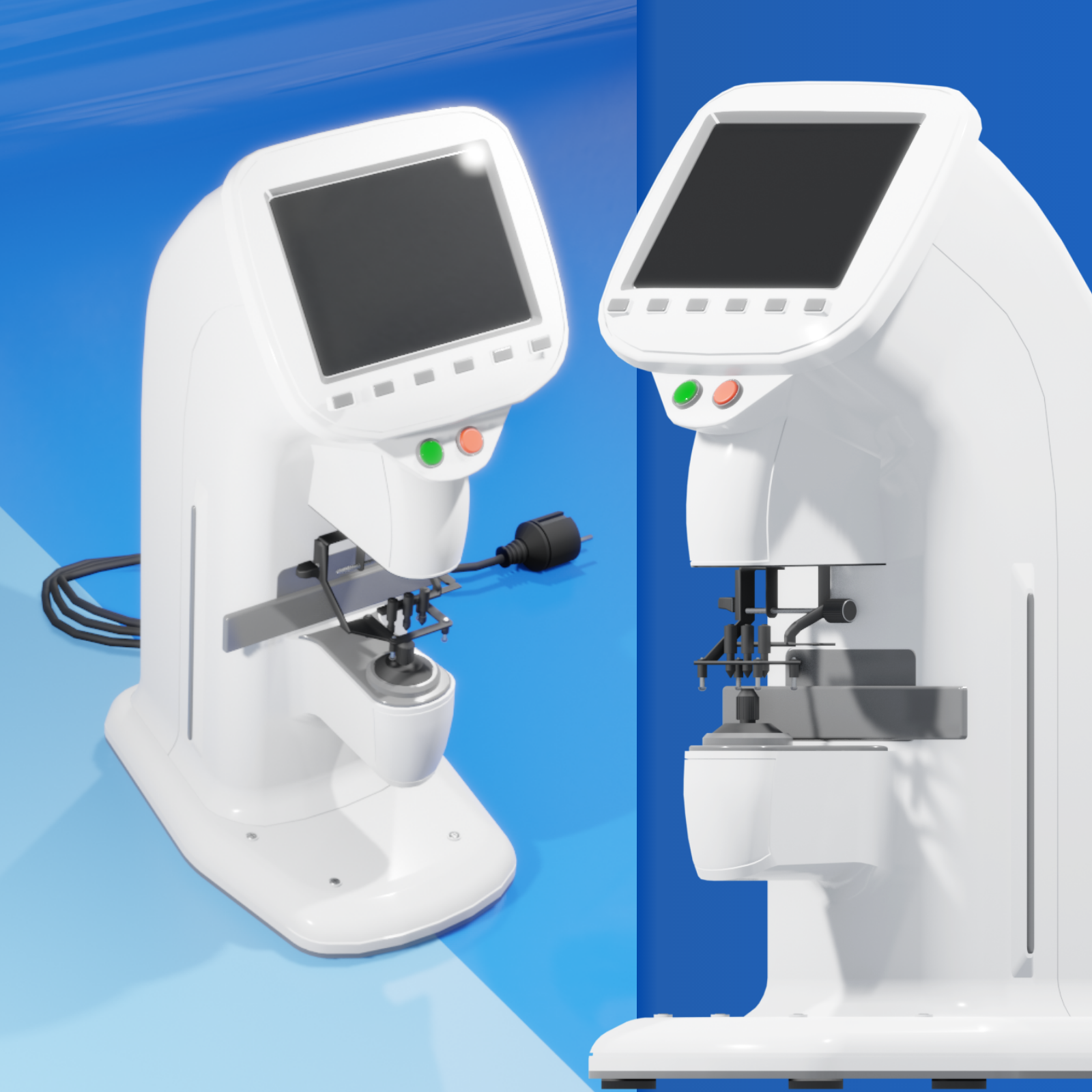

Dioptromierz jest urządzeniem stanowiącym podstawowe wyposażenie pracowni optycznej. Jego podstawowa funkcja to mierzenie mocy czołowej soczewki okularowej. Dzięki temu możliwe jest wyznaczenie środków optycznych soczewki okularowej i poprawne jej wycentrowanie w okularach klienta.

• Atlas interaktywny Materiały konstrukcyjne oraz sposoby ich obróbki i montażuD29BG8ZRFAtlas interaktywny Materiały konstrukcyjne oraz sposoby ich obróbki i montażu

jest to jedna z metod obróbki ściernej przeprowadzana za pomocą docieraka oraz pasty ściernej, która zawiera drobne ziarna. Docierak jest dociskany do obrabianej powierzchni, co wywołuje tarcie. Ta metoda pozwala na osiągnięcie wysokiej precyzji kształtu i wymiarów elementu

• Atlas interaktywny Materiały konstrukcyjne oraz sposoby ich obróbki i montażuD29BG8ZRFAtlas interaktywny Materiały konstrukcyjne oraz sposoby ich obróbki i montażu

jest to pewien rodzaj aberracji optycznej występującej w układzie optycznym, która skutkuje zróżnicowanym powiększeniem obrazu, w zależności od jego oddalenia od osi optycznej urządzenia. W przypadku zmiany ogniskowej obiektywu lub okularu instrumentu obrazy umieszczone dalej od osi optycznej mogą wykazywać większe zniekształcenia, co szczególnie widoczne jest na obrzeżach pola widzenia. W zależności od charakteru tych zniekształceń wyróżnia się dwa typy dystorsji – beczkową i poduszkową. W dystorsji beczkowej prostokąt może przybierać kształt podobny do beczki, natomiast w dystorsji poduszkowej przypomina on kształt poduszki

• Atlas interaktywny Materiały konstrukcyjne oraz sposoby ich obróbki i montażuD29BG8ZRFAtlas interaktywny Materiały konstrukcyjne oraz sposoby ich obróbki i montażu

inaczej załamywanie krawędzi; jest to procedura tworzenia faz poprzez usuwanie pewnej ilości materiału z krawędzi obrabianego elementu. Wymiary faz określa się poprzez nadanie odpowiedniej długości, na której proces fazowania ma być przeprowadzony, oraz kąta, np. 1x45°

• Atlas interaktywny Materiały konstrukcyjne oraz sposoby ich obróbki i montażuD29BG8ZRFAtlas interaktywny Materiały konstrukcyjne oraz sposoby ich obróbki i montażu

to urządzenie pomiarowe używane do określania ilości światła padającego na powierzchnię lub przechodzącego przez nią. Fotometr mierzy natężenie światła widzialnego lub innych zakresów fal elektromagnetycznych, umożliwiając precyzyjne pomiary jasności obiektów, intensywności źródeł światła lub transmisji światła przez różne materiały

• Atlas interaktywny Materiały konstrukcyjne oraz sposoby ich obróbki i montażuD29BG8ZRFAtlas interaktywny Materiały konstrukcyjne oraz sposoby ich obróbki i montażu

to forma obróbki skrawaniem, w której zbędna warstwa materiału jest usuwana za pomocą obracającego się narzędzia, czyli frezu. W trakcie tej operacji obrabiany element wykonuje ruch liniowy, podczas gdy narzędzie (frez) obraca się

• Atlas interaktywny Materiały konstrukcyjne oraz sposoby ich obróbki i montażuD29BG8ZRFAtlas interaktywny Materiały konstrukcyjne oraz sposoby ich obróbki i montażu

czasami określana jako teleskop soczewkowy, jest urządzeniem przeznaczonym do obserwacji odległych obiektów. Wykorzystuje układy soczewek w celu zwiększenia wielkości obrazu bardzo oddalonych elementów, takich jak na przykład Księżyc

• Film instruktażowy Dokumentacja montażu przyrządów i układów optycznychDFLZIKVfrFilm instruktażowy Dokumentacja montażu przyrządów i układów optycznych

to narzędzie stosowane w procesie lutowania, czyli łączenia materiałów poprzez stop lutowniczy. Urządzenie to składa się z uchwytu, zwyczajowo nazywanego kolbą oraz grotu, który ma bezpośredni kontakt ze stopem lutowniczym, stanowiącym spoiwo

RjbpOaZPVw91t

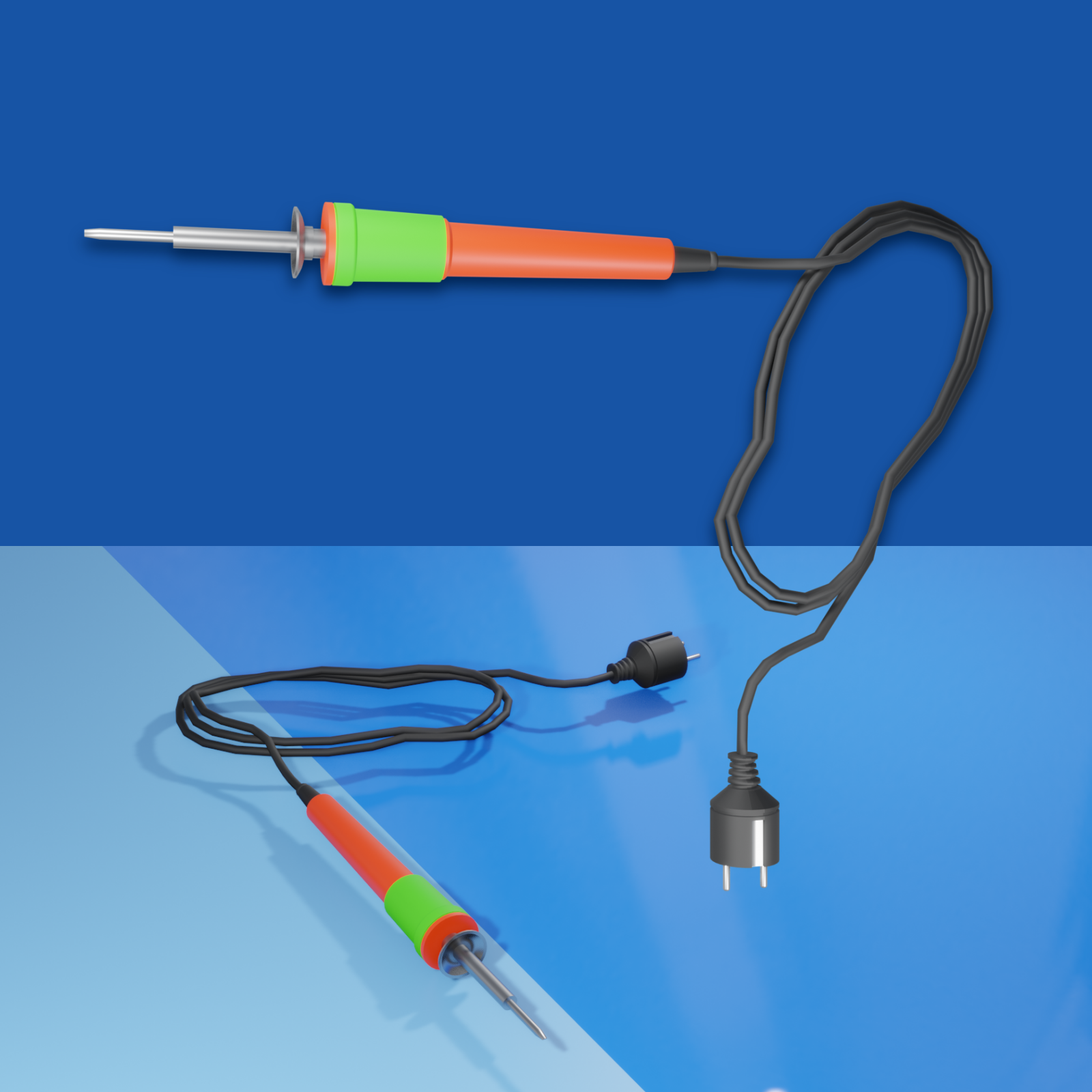

Grafika przedstawia lutownicę. Jest to podłużne narzędzie składające się z dwóch części - uchwytu i grotu. Do uchwytu przymocowany jest kabel z wtyczką.

• Film instruktażowy Dokumentacja montażu przyrządów i układów optycznychDFLZIKVfrFilm instruktażowy Dokumentacja montażu przyrządów i układów optycznych

oprawki metalowe są produkowane z różnorodnych metali, głównie z zastosowaniem stopów tytanu z domieszkami oraz ze stali. Oprawki wykonane z tytanu wyróżniają się niezwykłą lekkością, trwałością oraz odpornością na uszkodzenia (zadrapania, odkształcenia) i korozję, dlatego często wybierane są przez osoby noszące okulary na co dzień lub osoby zajmujące się pracą fizyczną. W celu dodatkowego zwiększenia elastyczności i sprężystości oprawek tytan bywa łączony z innymi metalami, dzięki czemu powstaje wytrzymały i zarazem giętki materiał. Stalowe oprawki również cechują się lekkością, wytrzymałością i odpornością na korozję, choć w mniejszym stopniu niż oprawki tytanowe. Stal zazwyczaj stosuje się do cienkich oprawek oraz do produkcji zauszników

• Film edukacyjny Materiały konstrukcyjne stosowane w optyceD17FIreloFilm edukacyjny Materiały konstrukcyjne stosowane w optyce

to grupa materiałów i substancji stosowanych do tworzenia różnorodnych konstrukcji. Zawierają one często stal, drewno, tworzywa sztuczne oraz różne rodzaje stopów o niejednorodnym składzie chemicznym

• Film edukacyjny Materiały konstrukcyjne stosowane w optyceD17FIreloFilm edukacyjny Materiały konstrukcyjne stosowane w optyce

jest to przyrząd służący do wykonywania precyzyjnych pomiarów konkretnych elementów. Mikrometry można podzielić na modele ogólnego przeznaczenia, w tym zewnętrzne i wewnętrzne, oraz na modele specjalistyczne, takie jak mikrometry do pomiaru gwintów; charakteryzują się one dokładnością pomiaru wynoszącą zwykle 0.01 mm

RIgTDSqHyHJfa

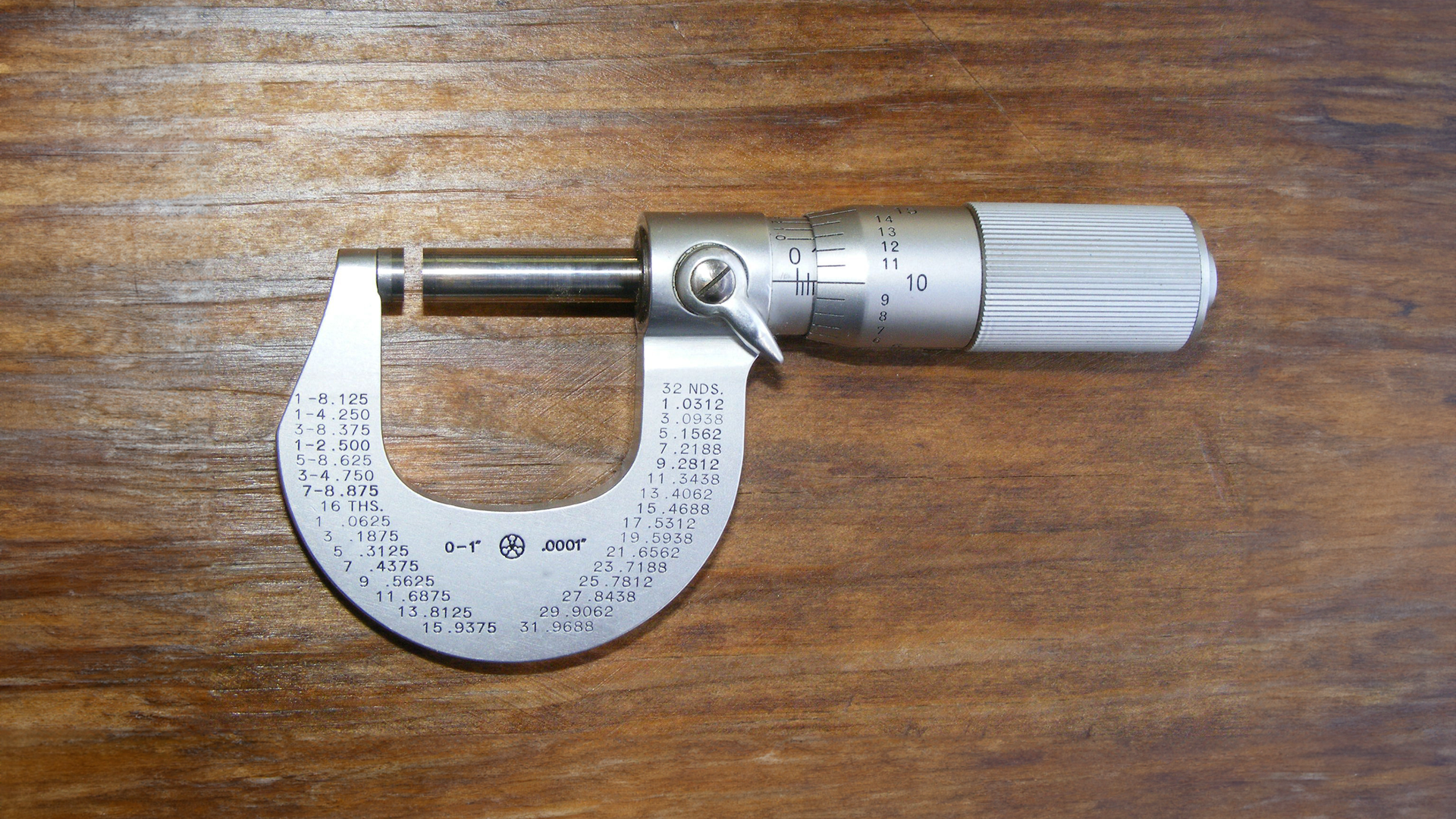

Grafika przedstawia mikrometr. Jest to narzędzie służące do precyzyjnych pomiarów. W dolnej części posiada śrubę/pokrętło służące do regulacji średnicy pomiarowej górnej części.

• Atlas interaktywny Materiały konstrukcyjne oraz sposoby ich obróbki i montażuD29BG8ZRFAtlas interaktywny Materiały konstrukcyjne oraz sposoby ich obróbki i montażu

to urządzenie przeznaczone do badania drobnych obiektów, zwykle niewidocznych gołym okiem, lub do dokładnego przyglądania się mikroskopijnym szczegółom obiektów. Umożliwia analizę struktury oraz właściwości badanych elementów

Rjj5heuQcvgEc

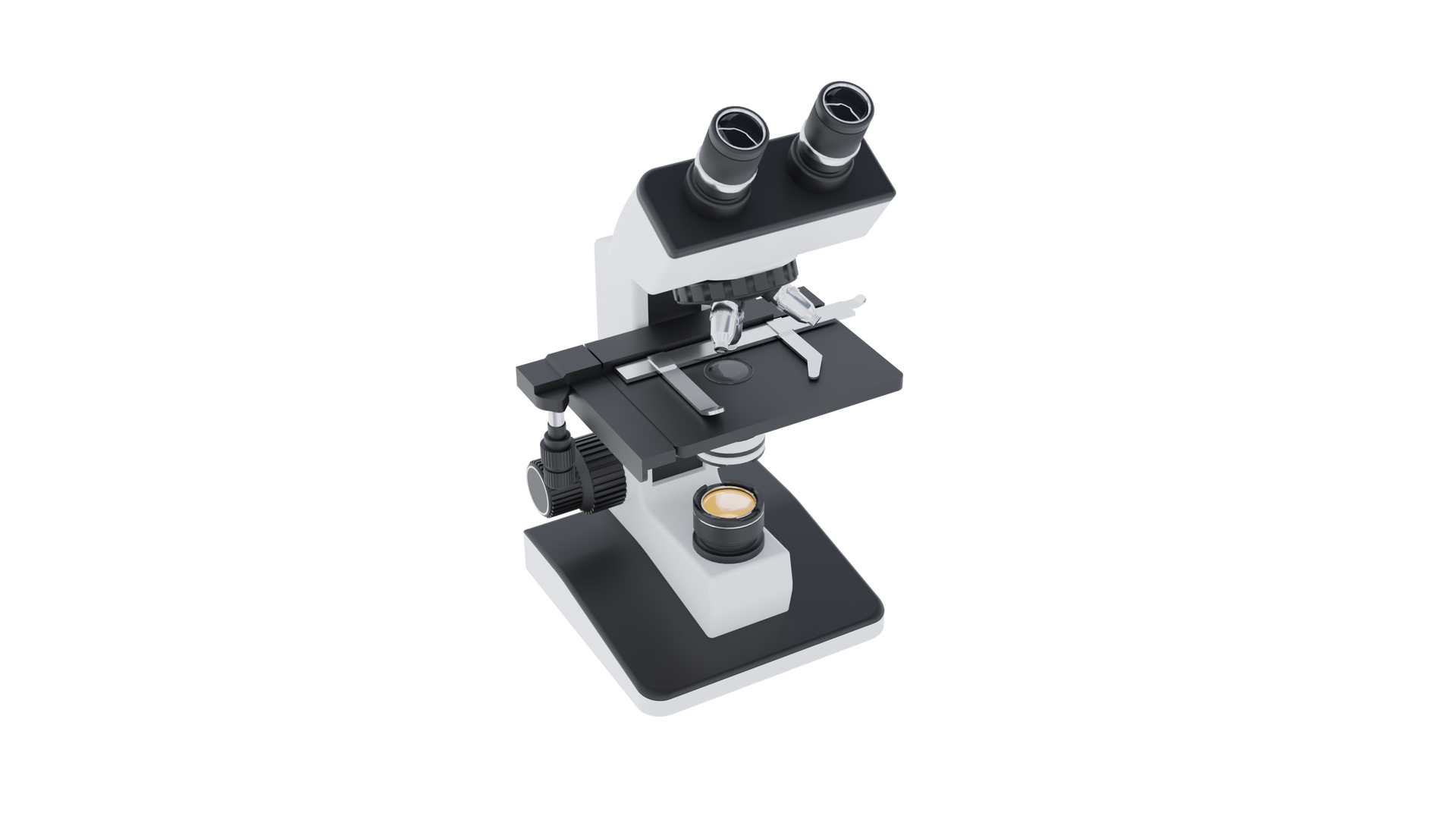

Grafika przedstawia mikroskop. Zasadniczymi zespołami mikroskopu są: statyw, nasadka okularowa, kondensor, obiektyw, okular.

• Film edukacyjny Materiały konstrukcyjne stosowane w optyceD17FIreloFilm edukacyjny Materiały konstrukcyjne stosowane w optyce

część układu optycznego odpowiadająca za zbieranie oraz przekazywanie obrazu obserwowanego obiektu do kolejnych elementów w urządzeniu. Jest to istotna część aparatów fotograficznych, mikroskopów, teleskopów i innych układów optycznych wymagających precyzyjnej rejestracji obrazu

• Film instruktażowy Dokumentacja montażu przyrządów i układów optycznychDFLZIKVfrFilm instruktażowy Dokumentacja montażu przyrządów i układów optycznych

jest to odległość między ogniskiem a punktem głównym układu optycznego. Przykładowo – dla soczewki odnosi się do dystansu między środkiem soczewki a miejscem, gdzie skupione zostają promienie świetlne, które wcześniej biegły równolegle do osi soczewki. Pojęcie ogniskowej ma zastosowanie zarówno w przypadku soczewek i ich układów, jak i zwierciadeł. Odwrotnością ogniskowej jest zdolność skupiająca układu optycznego. Krótsza ogniskowa oznacza, że układ optyczny jest bardziej skupiający, czyli promienie świetlne są silniej zbierane przez obiektyw

• Atlas interaktywny Materiały konstrukcyjne oraz sposoby ich obróbki i montażuD29BG8ZRFAtlas interaktywny Materiały konstrukcyjne oraz sposoby ich obróbki i montażu

jest to jedna z fundamentalnych składowych wielu urządzeń optycznych. Stanowi element optyczny usytuowany najbliżej oka obserwatora. Okular ma za zadanie umożliwienie oglądania obrazu generowanego przez obiektyw danego urządzenia, przy czym może składać się z pojedynczej soczewki lub być złożonym układem optycznym. Każdy okular służy do obserwacji tylko jednym okiem

• Film instruktażowy Dokumentacja montażu przyrządów i układów optycznychDFLZIKVfrFilm instruktażowy Dokumentacja montażu przyrządów i układów optycznych

element konstrukcyjny mający za zadanie zapewnić właściwe umiejscowienie soczewek okularowych. Oprawy produkowane są z metali bądź tworzyw sztucznych

• Plansza interaktywna Techniki i metody wytwarzania elementów optycznychDAquNr6aLPlansza interaktywna Techniki i metody wytwarzania elementów optycznych

to dziedzina fizyki badająca naturę światła i jego interakcje z otoczeniem. Jej celem jest zrozumienie pochodzenia i rozchodzenia się światła w różnych środowiskach. Dzieli się na optykę geometryczną, która skupia się na trajektoriach promieni światła, oraz optykę fizyczną, która obejmuje optykę falową i kwantową. Optyka falowa opisuje ruch światła jako falę w przestrzeni, podczas gdy optyka kwantowa analizuje interakcje światła z materią

• Film edukacyjny Materiały konstrukcyjne stosowane w optyceD17FIreloFilm edukacyjny Materiały konstrukcyjne stosowane w optyce

to urządzenie zaprojektowane do detekcji wewnętrznych naprężeń w materiale optycznym oraz naprężeń generowanych poprzez ucisk soczewki okularowej przez oprawę, przy użyciu zjawiska dwójłomności

R1NEXB9YZtXUO

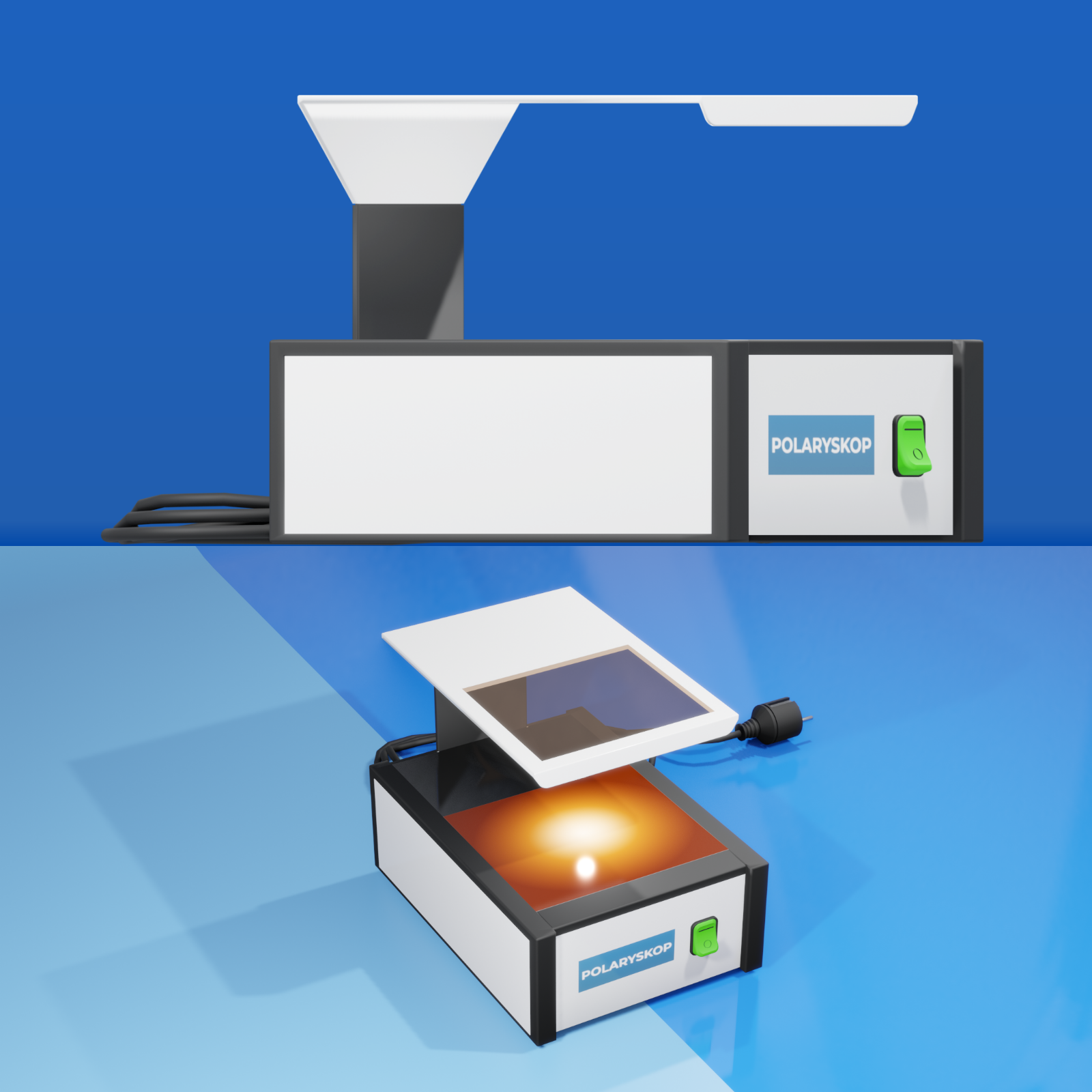

Grafika przedstawia polaryskop. Najprostszy polaryskop składa się z polaryzatora i analizatora, a między nimi umieszczany jest dany obiekt, podświetlany światłem z dolnej części.

• Atlas interaktywny Materiały konstrukcyjne oraz sposoby ich obróbki i montażuD29BG8ZRFAtlas interaktywny Materiały konstrukcyjne oraz sposoby ich obróbki i montażu

to proces obróbki umożliwiający usunięcie zarysowań z powierzchni soczewek. Często łączy się go z użyciem polerki wykonanej z bawełny oraz pasty lub wosku polerskiego. Warto zaznaczyć, że nie poleruje się soczewek okularowych w okularach

R1eT4HJYed8Wt

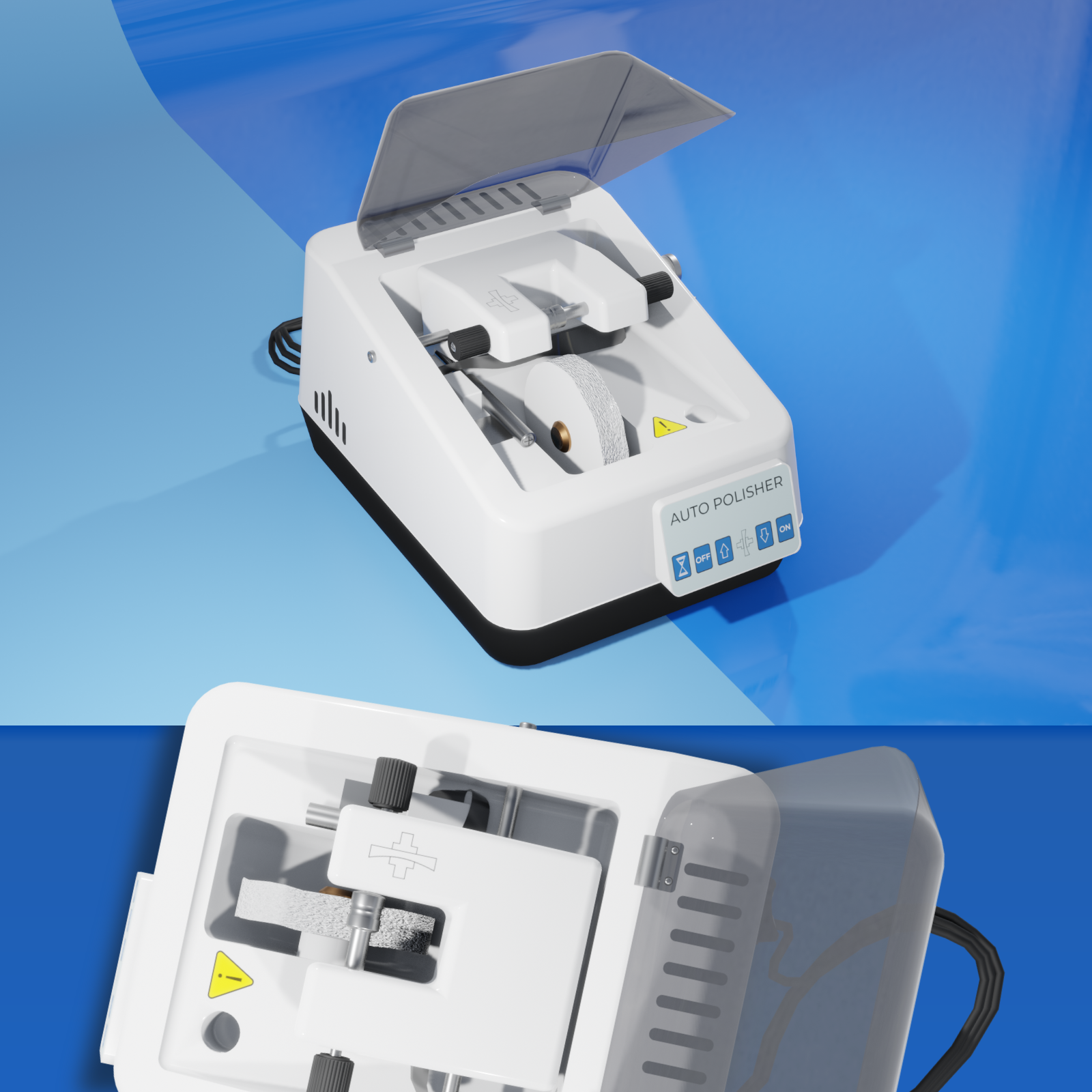

Na grafice przedstawiono polerkę do soczewek. Poleruje od małego do wysokiego połysku. Idealnie poleruje szkła z tworzywa sztucznego. Umożliwia czystą i bezpieczną pracę.

• Atlas interaktywny Materiały konstrukcyjne oraz sposoby ich obróbki i montażuD29BG8ZRFAtlas interaktywny Materiały konstrukcyjne oraz sposoby ich obróbki i montażu

rodzaj złącza rozłącznego oraz nierozłącznego. Połączenie rozłączne pozwala na demontaż elementów urządzenia bez niszczenia żadnego z komponentów. Wśród nich wyróżniamy wpustowe, klinowe, gwintowe, kołkowe i sworzniowe. Połączenie nierozłączne to takie, do demontażu którego wymagane jest zniszczenie minimum jednego elementu złącza. Wśród nich wyróżniamy lutowane, klejone, wciskane, zgrzewane i spawane

• Atlas interaktywny Materiały konstrukcyjne oraz sposoby ich obróbki i montażuD29BG8ZRFAtlas interaktywny Materiały konstrukcyjne oraz sposoby ich obróbki i montażu

jest to komponent układu optycznego przyjmujący formę bryły o płaskich, zazwyczaj nachylonych ku sobie ścianach. Jednym z podstawowych typów jest pryzmat trójgraniasty, który składa się ze szklanej bryły o prostokątnej podstawie i trójkątnym przekroju. Gdy promień światła przenika przez pryzmat, ulega załamaniu na obu jego skośnych powierzchniach. Pryzmaty znalazły zastosowanie w aparatach fotograficznych i lornetkach, w których odpowiadają za odwrócenie obrazu sfokusowanego przez obiektyw

R1VeOYJefzQ3F

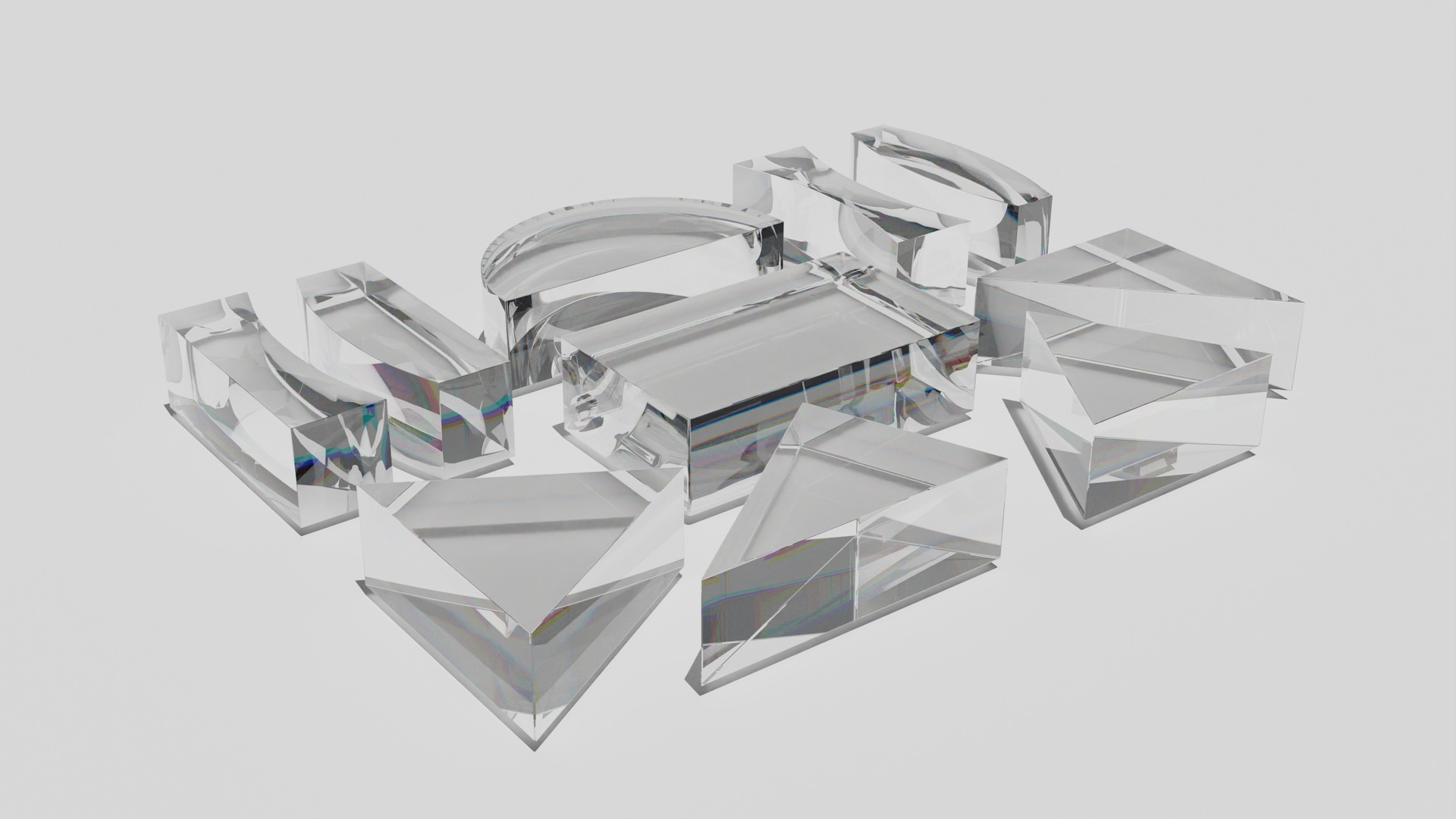

Na grafice przedstawiono zestaw pryzmatów o różnym kształcie: trójkątnym, półkolistym, podłużnym i tak dalej.

• Atlas interaktywny Materiały konstrukcyjne oraz sposoby ich obróbki i montażuD29BG8ZRFAtlas interaktywny Materiały konstrukcyjne oraz sposoby ich obróbki i montażu

to układ mechaniczny przeznaczony do przekazywania ruchu z jednego elementu napędowego na inny, co umożliwia jednocześnie regulację parametrów tego ruchu, takich jak prędkość czy siła

• Film instruktażowy Dokumentacja montażu przyrządów i układów optycznychDFLZIKVfrFilm instruktażowy Dokumentacja montażu przyrządów i układów optycznych

to technika obróbki skrawaniem, która służy do zwiększenia wielkości średnicy uprzednio wywierconego otworu. Narzędzie, czyli rozwiertak, obraca się i przemieszcza wzdłuż osi obrotu oraz osi posuwu. Ten proces stosowany jest często przed operacją wiercenia

R1M1Nwcx87Zbx

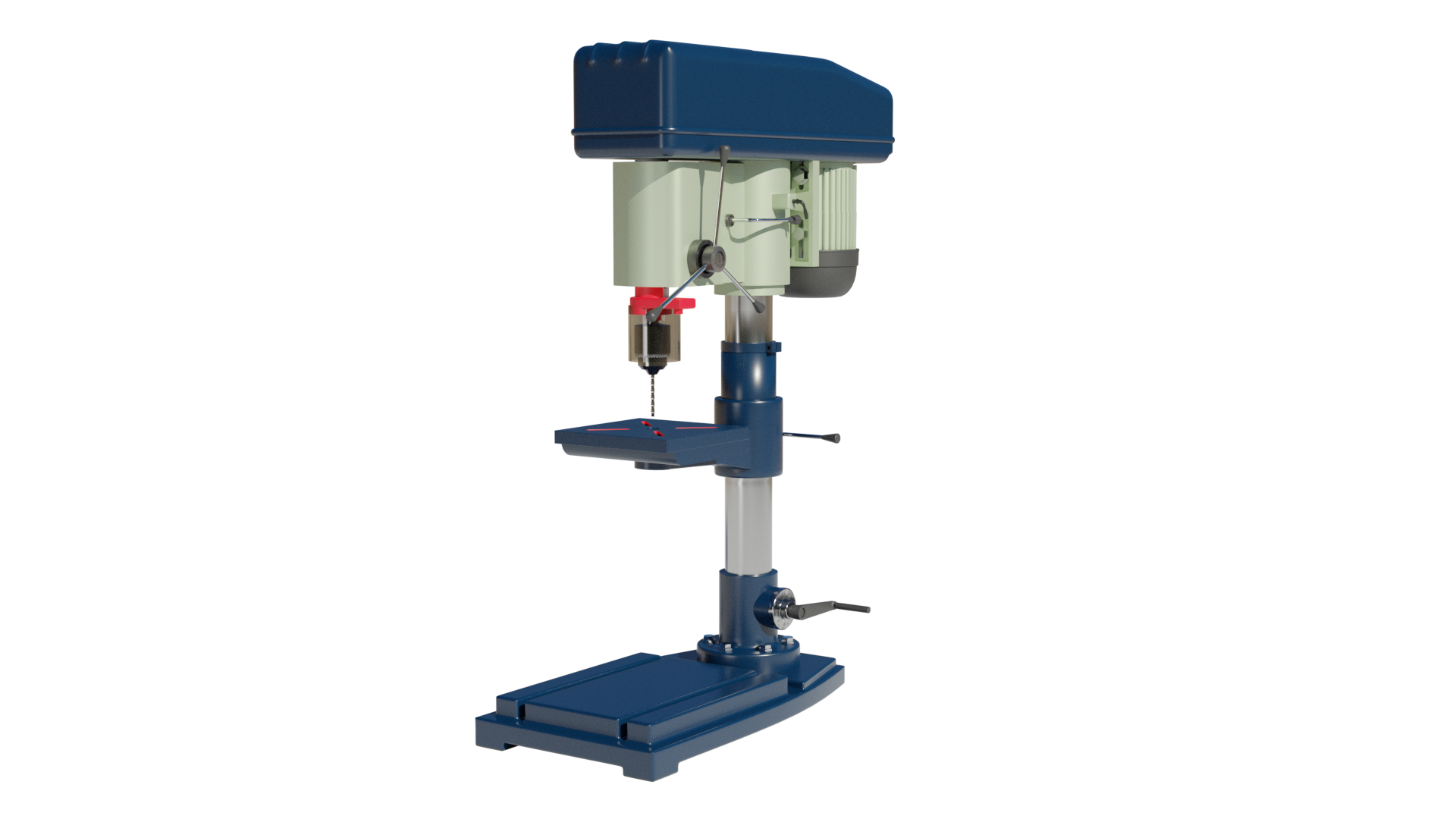

Wiertarka stołowa z kompletem wierteł, uchwytów, szczotek i kamieni szlifierskich jest używana w optyce do obróbki i przygotowywania komponentów optycznych. To urządzenie umożliwia precyzyjne wiercenie otworów w materiałach optycznych, montaż uchwytów do trzymania elementów optycznych oraz polerowanie i szlifowanie powierzchni, co przyczynia się do uzyskania dokładnych i wysokiej jakości elementów optycznych.

• Atlas interaktywny Materiały konstrukcyjne oraz sposoby ich obróbki i montażuD29BG8ZRFAtlas interaktywny Materiały konstrukcyjne oraz sposoby ich obróbki i montażu

to technika graficznego przedstawiania fragmentów maszyn i urządzeń umożliwiająca zrozumienie ich funkcjonowania, konstrukcji i sposobu montażu. Służy do uproszczonego ukazywania rzeczywistych cech obiektów

• Atlas interaktywny Materiały konstrukcyjne oraz sposoby ich obróbki i montażuD29BG8ZRFAtlas interaktywny Materiały konstrukcyjne oraz sposoby ich obróbki i montażu

jest to zjawisko wynikające z procesu topienia masy szklanej spowodowane nieregularnością chemiczną warstw o różnych współczynnikach załamania. Smugi mogą powstawać w materiale szklanym, na przykład w wyniku odparowania z powierzchni szkła najbardziej lotnych składników, które miały kontakt z powietrzem podczas procesu topienia. W szkle optycznym widoczne smugi mają zazwyczaj niewielką średnicę, ale ich długość może być znacząca

• Atlas interaktywny Materiały konstrukcyjne oraz sposoby ich obróbki i montażuD29BG8ZRFAtlas interaktywny Materiały konstrukcyjne oraz sposoby ich obróbki i montażu

element optyczny, który zbudowany jest z jednego lub kilku sklejonych razem bloków przezroczystego materiału (na ogół szkła, ale mogą to być również inne tworzywa sztuczne). Każda soczewka jest ograniczona przez dwie powierzchnie, z których przynajmniej jedna jest zakrzywiona, czyli jest wycinkiem sfery, powierzchni walcowej lub powstałej w efekcie obrotu krzywej stożkowej, np. elipsy, paraboli czy hiperboli.

W zależności od kształtu i właściwości optycznych, soczewki można podzielić na kilka głównych rodzajów:

• soczewki skupiające (konwergencyjne) – soczewki te są grubsze w centrum niż na brzegach. Mają zdolność skupiania promieni świetlnych przechodzących przez nie w jednym punkcie, nazywanym ogniskiem;

• soczewki rozpraszające (dywergencyjne) – w przeciwieństwie do soczewek skupiających, soczewki rozpraszające są cieńsze w centrum niż na brzegach. Powodują rozproszenie promieni świetlnych, co sprawia, że promienie te wydają się pochodzić z jednego punktu, zwanej ogniskiem wirtualnym;

• soczewki cylindryczne – posiadają różne moce optyczne w dwóch kierunkach prostopadłych do siebie

• soczewki bifokalne – mają dwie różne strefy o różnych mocach, najczęściej jedną dla widzenia z bliska i drugą dla widzenia z daleka

• soczewki progresywne – oferują stopniową zmianę mocy optycznej od górnej do dolnej części soczewki, eliminując jednocześnie wyraźne linie podziału między różnymi strefami. Są to zaawansowane technologicznie soczewki, które pozwalają na płynne dostosowanie widzenia do różnych odległości.

R5REbpQjyq1bX

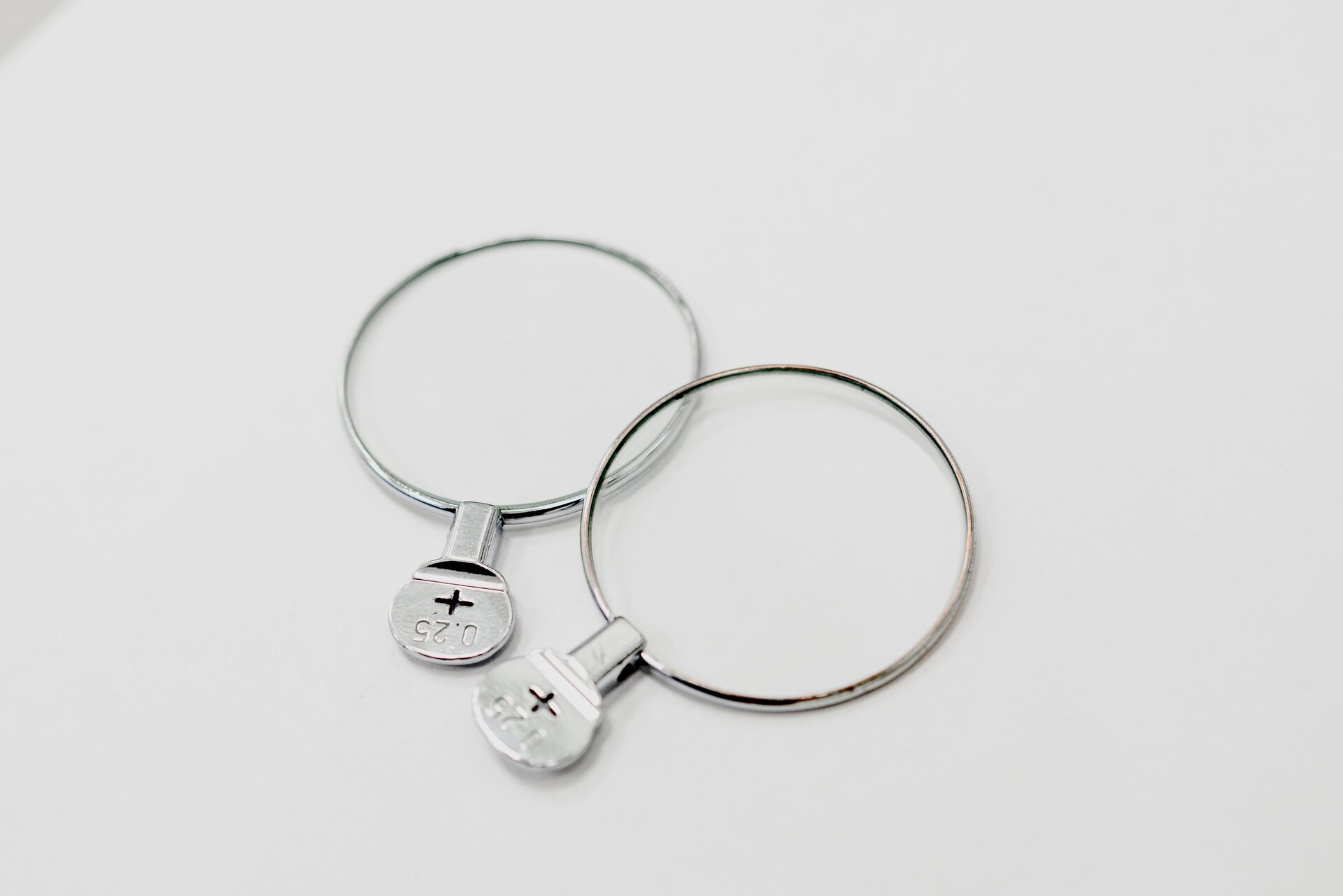

Na grafice przedstawiono dwie soczewki.

• Film edukacyjny Materiały konstrukcyjne stosowane w optyceD17FIreloFilm edukacyjny Materiały konstrukcyjne stosowane w optyce

jest to urządzenie, które pozyskuje i analizuje widma promieniowania świetlnego w zakresie od podczerwieni do nadfioletu. Jego konstrukcja obejmuje poziomą tarczę z kątową podziałką, wewnątrz której umieszczony jest obracający się pryzmat lub siatka dyfrakcyjna oraz kolimator ze źródłem światła.

• Atlas interaktywny Materiały konstrukcyjne oraz sposoby ich obróbki i montażuD29BG8ZRFAtlas interaktywny Materiały konstrukcyjne oraz sposoby ich obróbki i montażu

jest to narzędzie służące do wykonywania pomiarów zewnętrznych, wewnętrznych oraz głębokości konkretnego elementu. Przyrząd ten umożliwia zarówno dokładne, jak i orientacyjne pomiary

RT65TvwSs1zdL

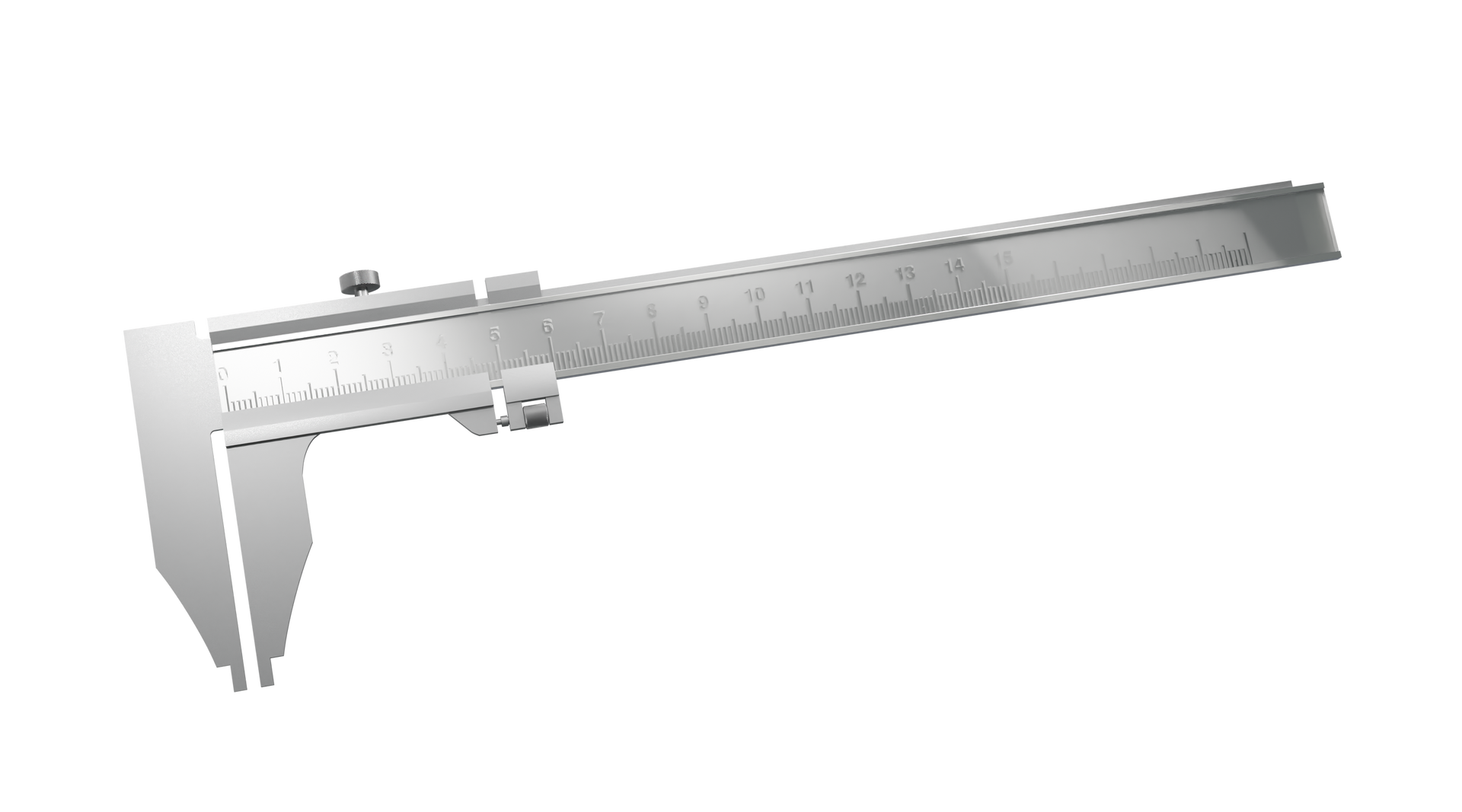

Na grafice przedstawiono suwmiarkę. Typowa suwmiarka zbudowana jest z prowadnicy i suwaka (stąd nazwa urządzenia) oraz elementów pomiarowych (szczęk, głębokościomierza). Każdy model zaopatrzony jest w element pomiarowy.

• Film instruktażowy Dokumentacja montażu przyrządów i układów optycznychDFLZIKVfrFilm instruktażowy Dokumentacja montażu przyrządów i układów optycznych

to specyficzny proces obróbki mający na celu precyzyjne i delikatne formowanie soczewki okularowej; umożliwia nadanie soczewce odpowiedniego kształtu, aby dokładnie pasowała do oprawy okularowej

RjTj6IzsnORlw

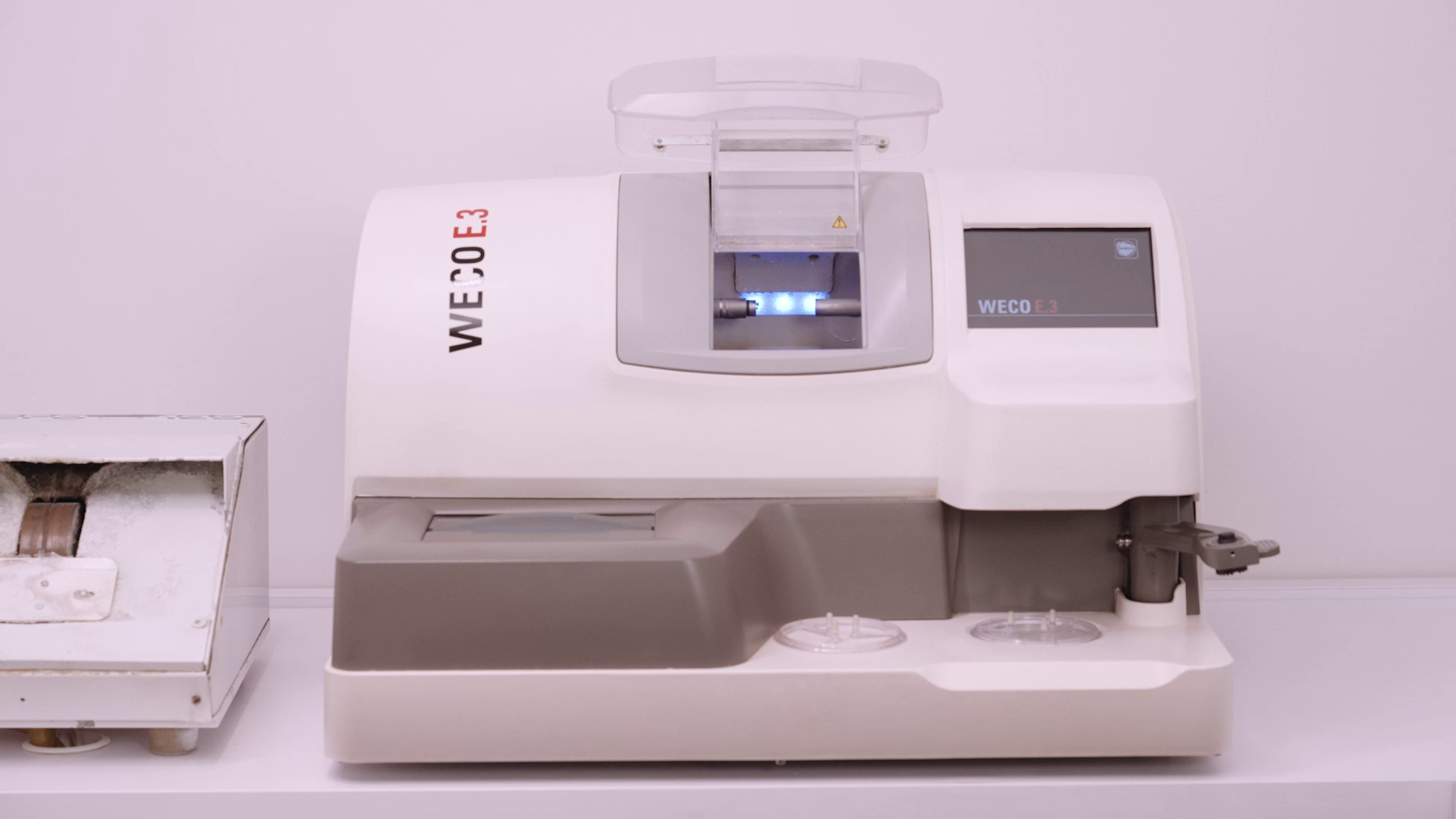

Grafika przedstawia automat szlifierski. Jest to wysokiej klasy sprzęt optyczny, który posiada optymalne rozwiązanie, służące do szlifowania soczewek o dużej krzywiźnie, dostosowanej do okularów. Posiada specjalnie opracowaną tarczę rowkującą, dzięki której możliwe jest wykonanie z najwyższą precyzją nieprzeciętnej jakości rowka.

• Atlas interaktywny Materiały konstrukcyjne oraz sposoby ich obróbki i montażuD29BG8ZRFAtlas interaktywny Materiały konstrukcyjne oraz sposoby ich obróbki i montażu

jest to operacja obróbki, która polega na wierceniu otworów, na przykład w soczewkach. Pozwala to na umieszczenie soczewek w oprawach poprzez wykorzystanie śrub lub kołków

RCam72prO4JA5

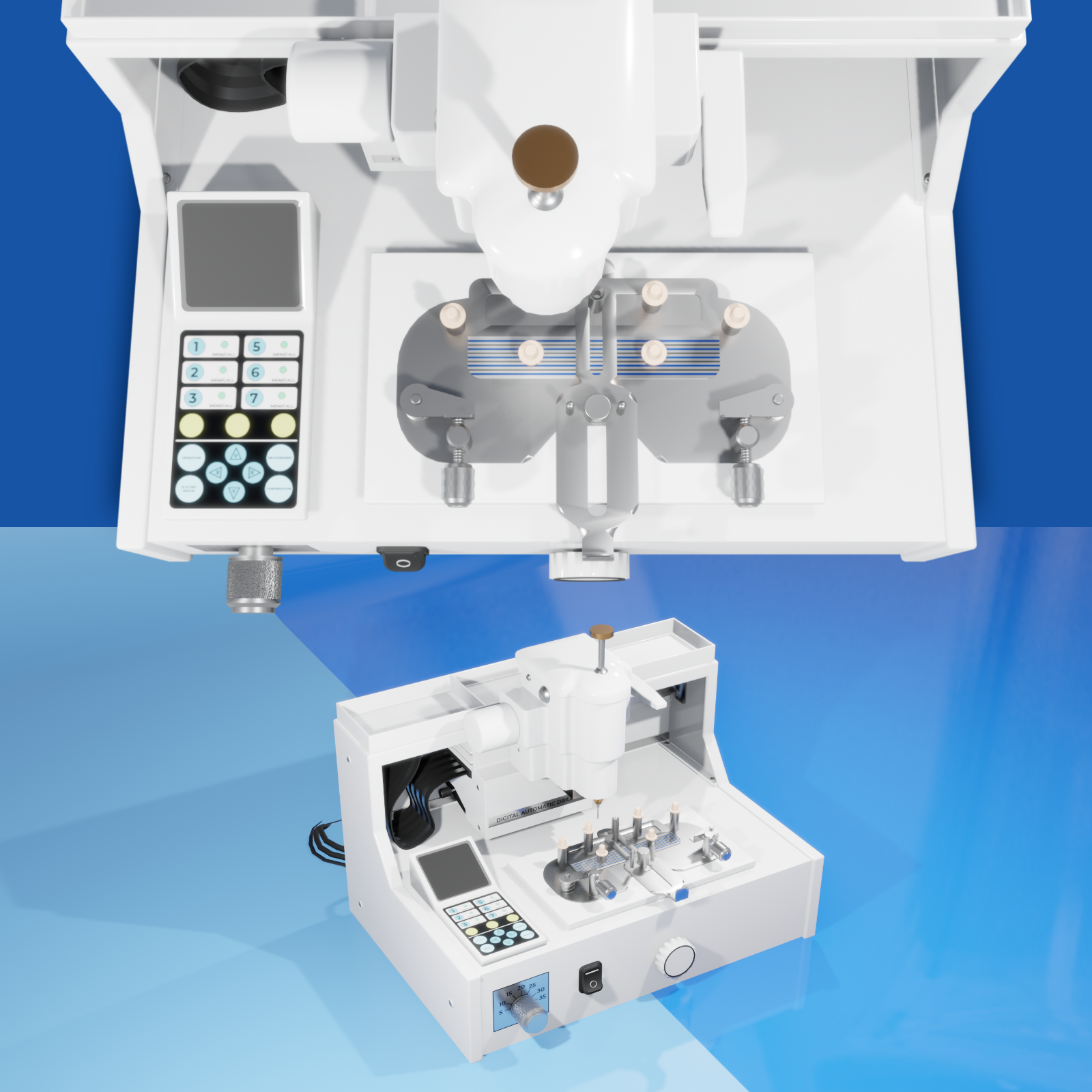

Na grafice znajduje się wiertarka automatyczna. Ma ona panel sterowania, miejsce do obróbki oraz zestaw wierteł.

• Atlas interaktywny Materiały konstrukcyjne oraz sposoby ich obróbki i montażuD29BG8ZRFAtlas interaktywny Materiały konstrukcyjne oraz sposoby ich obróbki i montażu
