wyposażony jest w bardzo czuły mikrofon cechujący się dużym stosunkiem sygnału do szumu. Wykonuje pomiar jedynie przy użyciu eksplozji i wykorzystuje się go przy długotrwałych pomiarach prowadzanych na odwiertach

RruT9vtAAUN6B

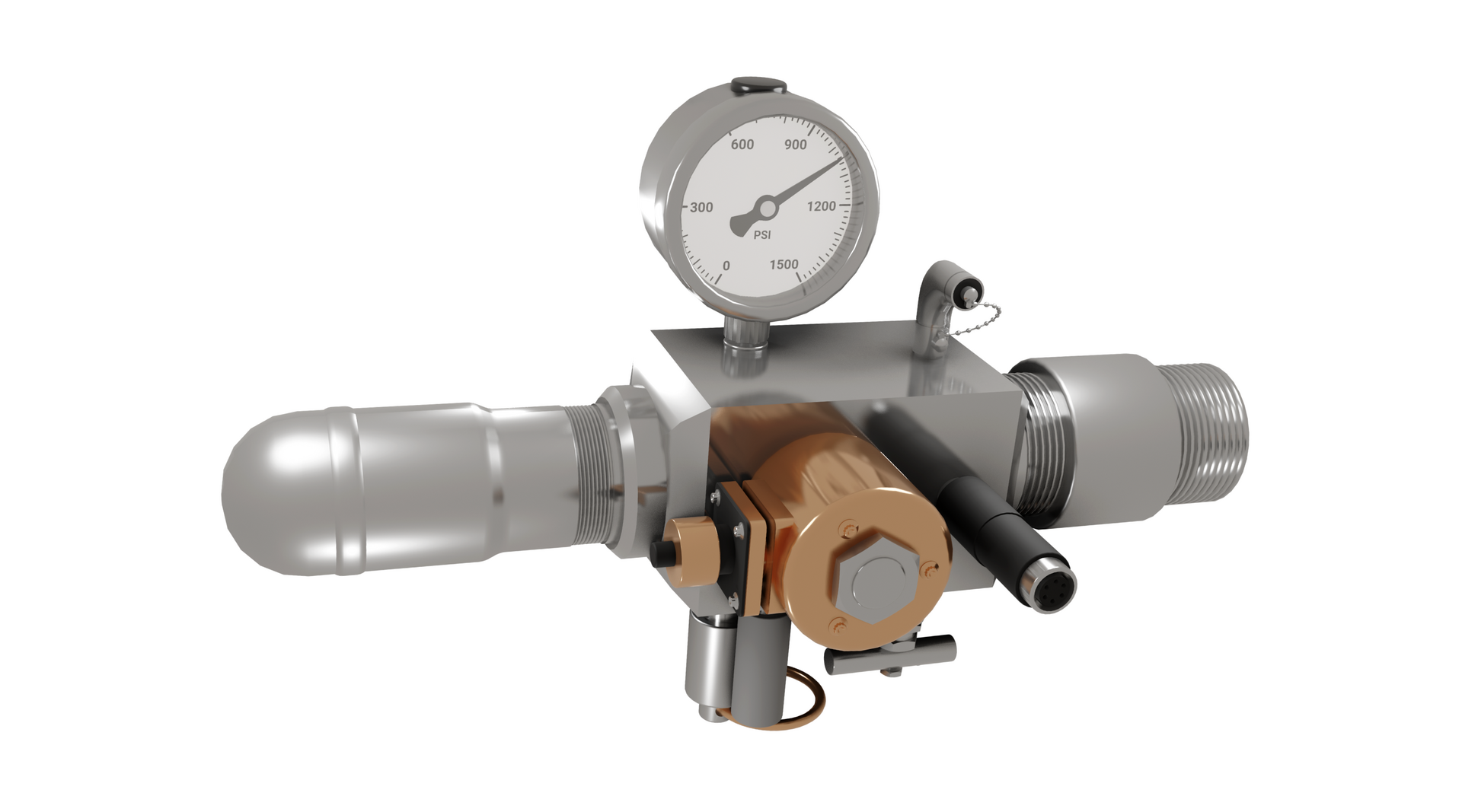

Na zdjęciu przedstawiono przykładowy automatyczny pistolet gazowy. Pistolet wykorzystywany jest do automatycznych pomiarów w odwiercie polegających na wytworzeniu impulsu ciśnienia poprzez implozje lub eksplozję.
Widoczne na zdjęciu urządzenie jest w orientacji poziomej. Centralną jego częścią jest prostopadłościenny korpus. Na przedniej ścianie prostopadłościanu widać brązowy walec o orientacji poziomej. Na górnej podstawie walca znajduje się sześciokątna główka śruby. Obok walca widać cienki cylindryczny element o orientacji poziomej. Do lewej ściany walca przyłączony jest element o kształcie o kształcie walca którego podstawa widoczna po lewej stronie ma kształt półkuli. Do górnej ściany pistoletu przymocowany jest manometr. Manometr ma kształt okręgu. Centralną jego częścią jest tarcza oraz wskazówka wskazująca wartość ciśnienia. Manometr jest przyłączony do korpusu cienką szyjką o kształcie cylindra. Od prawej ściany korpusu odchodzi element o kształcie walca. Po lewej jak i po prawej stronie elementu znajduje się gwint.

Galeria zdjęć Urządzenia stosowane do pomiarów wgłębnych w odwiertach eksploatacyjnychDTIVmb0YnGaleria zdjęć Urządzenia stosowane do pomiarów wgłębnych w odwiertach eksploatacyjnych

E‑book Pomiar lustra płynu w odwiercie eksploatacyjnymDtOFLiTu9E‑book Pomiar lustra płynu w odwiercie eksploatacyjnym

szpula lub rowkowany bęben, na który nawijany jest przewód, lina lub drut w celu podniesienia lub opuszczenia sprzętu

Galeria zdjęć Urządzenia stosowane do pomiarów wgłębnych w odwiertach eksploatacyjnychDTIVmb0YnGaleria zdjęć Urządzenia stosowane do pomiarów wgłębnych w odwiertach eksploatacyjnych

ciśnienie na dnie odwiertu. Na dnie odwiertu występuje ciśnienie statyczne, które ciężar kolumny cieczy znajdującej się w otworze wywiera na dno otworu, oraz ciśnienie dynamiczne, wywołane przepływem płynu formacyjnego w otworze. Wartości tych ciśnień są ważnym wskaźnikiem, ponieważ wpływają na stabilność ścian otworu i wydajność produkcji ropy i gazu

E‑book Pomiar lustra płynu w odwiercie eksploatacyjnymDtOFLiTu9E‑book Pomiar lustra płynu w odwiercie eksploatacyjnym

przyrząd pomiarowy służący do określenia głębokości zwierciadła (poziomu) płynu w odwiercie eksploatacyjnym bez konieczności zapuszczania innych przyrządów pomiarowych.  Za pomocą echometru można określić granicę rozdziału ropa – gaz w odwiertach ropno‑gazowych. Stosowany jest również w zawodnionych odwiertach gazowych do określenia poziomu wody złożowej. Echometr pozwala na pomiar poziomu cieczy w odwiercie, zarówno w przestrzeni pierścieniowej, jak i w rurach wydobywczych

E‑book Pomiar lustra płynu w odwiercie eksploatacyjnymDtOFLiTu9E‑book Pomiar lustra płynu w odwiercie eksploatacyjnym

to typ gazodźwigu ze swobodnym tłokiem (nurnikiem) umieszczonym w kolumnie rur wydobywczych, którego zadaniem jest oddzielenie gazu od wydobywanego płynu złożowego (ropy naftowej i wody złożowej) oraz wspomaganie jego wynoszenia z dna odwiertu

Animacja 3D Pomiar ciśnienia i temperatury w odwiercie eksploatacyjnymD5XWQEcMYAnimacja 3D Pomiar ciśnienia i temperatury w odwiercie eksploatacyjnym

urządzenie montowane na powierzchni terenu przy wylocie odwiertu, w celu zamknięcia odwiertu wiertniczego. Stanowi zabezpieczenie przed niekontrolowanym wydostawaniem się węglowodorów na zewnątrz

R10n5EezSZlAh

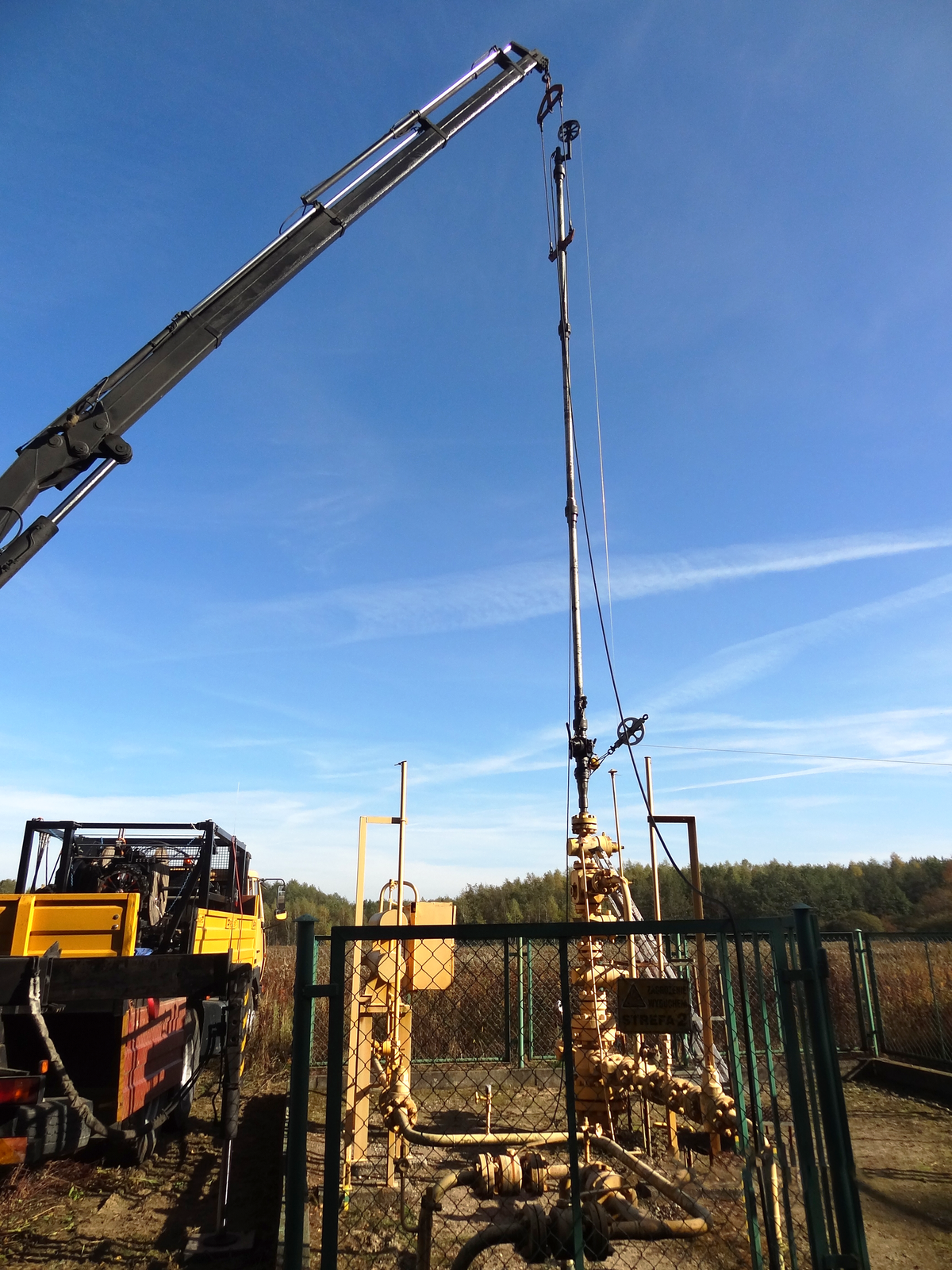

Na zdjęciu widać głowicę eksploatacyjną. Głowica jest to urządzenie montowane na powierzchni terenu przy wylocie odwiertu, w celu zamknięcia odwiertu wiertniczego. Stanowi zabezpieczenie przed niekontrolowanym wydostawaniem się węglowodorów na zewnątrz.
Głowica jest pionowym układem rur i zaworów połączonych ze sobą połączeniami kołnierzowymi. Na górze głowicy widoczny jest element o kształcie cienkiej podłużnej rurki. Jest to śluza pomiarowa. Śluza jest podwieszony na dźwigu stojącym po lewej stronie głowicy. Głowica jest ogrodzona.
W tle zdjęcia widać las.

Animacja 3D Pomiar ciśnienia i temperatury w odwiercie eksploatacyjnymD5XWQEcMYAnimacja 3D Pomiar ciśnienia i temperatury w odwiercie eksploatacyjnym

Galeria zdjęć Urządzenia stosowane do pomiarów wgłębnych w odwiertach eksploatacyjnychDTIVmb0YnGaleria zdjęć Urządzenia stosowane do pomiarów wgłębnych w odwiertach eksploatacyjnych

urządzenie do zapuszczania przyrządów pomiarowych do odwiertu. Rozróżniamy trzy typy kołowrotów: ręczny, z napędem mechanicznym - przenośny, oraz z napędem mechanicznym - zamocowany w samochodzie

R1M5cd9usonzA

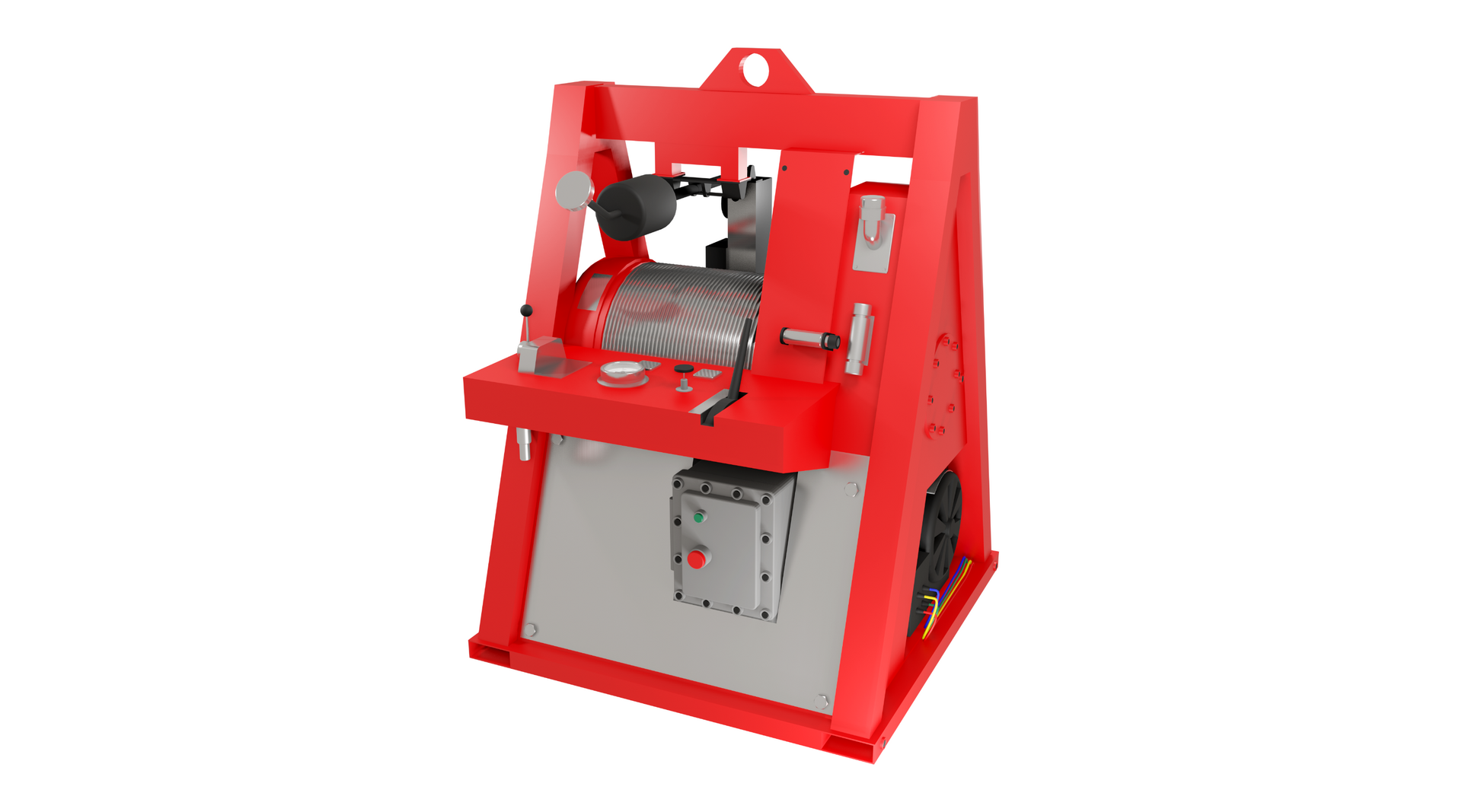

Kołowrót pomiarowy przenośny jest urządzeniem za pomocą którego zapuszczane są przyrządy pomiarowe do odwiertu

Galeria zdjęć Urządzenia stosowane do pomiarów wgłębnych w odwiertach eksploatacyjnychDTIVmb0YnGaleria zdjęć Urządzenia stosowane do pomiarów wgłębnych w odwiertach eksploatacyjnych

zwana linką pomiarową. To element systemu pomiarowego służący do zapuszczania narzędzi do otworów wiertniczych i ich wyciągania. Zależnie od warunków otworu i wymagań technicznych, lina może być wykonana ze stali, ale i innych materiałów jak np. włókno szklane czy poliester. Linka składa się z wielu cienkich drucików splecionych ze sobą, co nadaje jej większą elastyczność i odporność na uszkodzenia mechaniczne. Drut natomiast, także stosowany do zapuszczania narzędzi w celach pomiarowych, jest jednolitym przewodem z jednej żyły kabla, który jest bardziej sztywny i podatny na załamania

Animacja 3D Pomiar ciśnienia i temperatury w odwiercie eksploatacyjnymD5XWQEcMYAnimacja 3D Pomiar ciśnienia i temperatury w odwiercie eksploatacyjnym

urządzenie instalowane w kolumnie rur wydobywczych odwiertu w celu posadawiania w nich korków blokujących, zaworów bezpieczeństwa, zaworów wyrównawczych

Animacja 3D Pomiar ciśnienia i temperatury w odwiercie eksploatacyjnymD5XWQEcMYAnimacja 3D Pomiar ciśnienia i temperatury w odwiercie eksploatacyjnym

Galeria zdjęć Urządzenia stosowane do pomiarów wgłębnych w odwiertach eksploatacyjnychDTIVmb0YnGaleria zdjęć Urządzenia stosowane do pomiarów wgłębnych w odwiertach eksploatacyjnych

służy do wyznaczania poziomu cieczy w odwiercie, wyznaczania granicy woda‑ropa i pobierania próbek cieczy z odwiertu. Wykonana jest z rury zamkniętej u dołu i otwartej u góry. U góry ma uchwyt służący do łączenia jej z linką za pomocą pasterki, a w dolnej części ma otwór. Po wyciągnięciu jej ponad poziom cieczy otworem tym wypływa ciecz zawarta w łyżce, co ułatwia wyciąganie łyżki z odwiertu

R1EsBV7cwvIMW

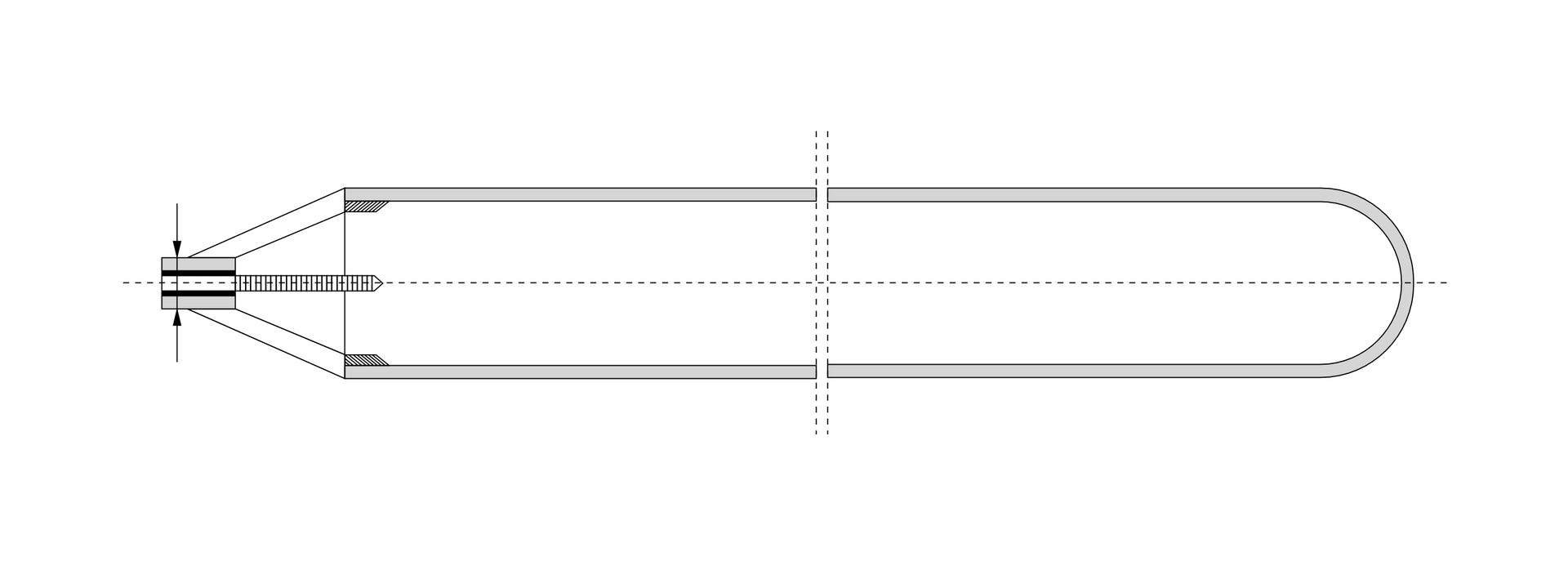

Na zdjęciu przedstawiono schemat łyżki pomiarowej. Łyżka pomiarowa służy do wyznaczania poziomu cieczy w odwiercie, wyznaczania granicy woda ropa i pobierania próbek cieczy z odwiertu.
Widoczna na rysunku łyżka ma kształt podłużnego prostokąta o zaokrąglonym prawym boku. Do lewego boku dołączony jest trójkątny kształt. Na wierzchołku trójkąta wykonany jest otwór. Przedstawione na schemacie urządzenie składa się ze ścianki wewnętrznej i zewnętrznej.
Przez łyżkę przeprowadzona jest przerywana pozioma linia oznaczająca oś symetrii. W połowie długości łyżki widoczne są dwie przerywane pionowe linie. Linie są względem siebie równoległe. Są to lnie wskazujące, że jest to częściowy szkic powtarzalnych elementów łyżki.
Od otworu znajdującego się w trójkątnej części łyżki biegnie prostokątny kształt. Lewy bok prostokąta przybiera kształt grotu. We wnętrzu prostokąta widać pionowe równoległe proste.

Galeria zdjęć Urządzenia stosowane do pomiarów wgłębnych w odwiertach eksploatacyjnychDTIVmb0YnGaleria zdjęć Urządzenia stosowane do pomiarów wgłębnych w odwiertach eksploatacyjnych

E‑book Pomiar lustra płynu w odwiercie eksploatacyjnymDtOFLiTu9E‑book Pomiar lustra płynu w odwiercie eksploatacyjnym

sprzęt, który jest zapuszczany do otworu i wyciągany z niego za pomocą liny lub druta

Galeria zdjęć Urządzenia stosowane do pomiarów wgłębnych w odwiertach eksploatacyjnychDTIVmb0YnGaleria zdjęć Urządzenia stosowane do pomiarów wgłębnych w odwiertach eksploatacyjnych

narzędzie stosowane do wykonania nagłych uderzeń w górę lub w dół przewodem wiertniczym, instrumentacyjnym lub rekonstrukcyjnym

RHi1FAAuROVyf

Na zdjęciu widoczny jest animowany model nożyc. Nożyce są stosowane do wykonania nagłych uderzeń w górę lub w dół przewodem wiertniczym, instrumentacyjnym lub rekonstrukcyjnym.
Widoczne na zdjęciu nożyce mają kształt cienkiego cylindra o orientacji poziomej. Środkowa część cylindra jest pusta. W pustkę wchodzi element o kształcie rurki. Rurka osadzona jest na elemencie o kształcie walca ze ściętą po obu stronach dolną podstawą. Nad górną podstawą widać elementy przypominające połączenie gwintowane.

Animacja 3D Pomiar ciśnienia i temperatury w odwiercie eksploatacyjnymD5XWQEcMYAnimacja 3D Pomiar ciśnienia i temperatury w odwiercie eksploatacyjnym

Galeria zdjęć Urządzenia stosowane do pomiarów wgłębnych w odwiertach eksploatacyjnychDTIVmb0YnGaleria zdjęć Urządzenia stosowane do pomiarów wgłębnych w odwiertach eksploatacyjnych

cylindryczne, wgłębne narzędzie drutowe wykorzystywane do generowania wstrząsów mechanicznych trzonu nożyc dzięki manipulacji drutem z powierzchni

Animacja 3D Pomiar ciśnienia i temperatury w odwiercie eksploatacyjnymD5XWQEcMYAnimacja 3D Pomiar ciśnienia i temperatury w odwiercie eksploatacyjnym

Galeria zdjęć Urządzenia stosowane do pomiarów wgłębnych w odwiertach eksploatacyjnychDTIVmb0YnGaleria zdjęć Urządzenia stosowane do pomiarów wgłębnych w odwiertach eksploatacyjnych

narzędzie instrumentacyjne przeznaczone do przekazania skierowanego w dół albo w górę udaru mechanicznego do narzędzia lub narzędzia przychwyconego w otworze

Animacja 3D Pomiar ciśnienia i temperatury w odwiercie eksploatacyjnymD5XWQEcMYAnimacja 3D Pomiar ciśnienia i temperatury w odwiercie eksploatacyjnym

Galeria zdjęć Urządzenia stosowane do pomiarów wgłębnych w odwiertach eksploatacyjnychDTIVmb0YnGaleria zdjęć Urządzenia stosowane do pomiarów wgłębnych w odwiertach eksploatacyjnych

ciężki pręt stalowy lub stalowa rura wypełniona ołowiem, która dodaje ciężaru narzędziu zapuszczanemu do otworu na kablu pomiarowym lub linie stalowej. Obciążnik ma na górze połączenie gwintowe – czop i może mieć specjalną zatoczkę instrumentacyjną

Animacja 3D Pomiar ciśnienia i temperatury w odwiercie eksploatacyjnymD5XWQEcMYAnimacja 3D Pomiar ciśnienia i temperatury w odwiercie eksploatacyjnym

otwór wiertniczy wykonany w górotworze w celach eksploatacyjnych, w którym zakończono prace wiertnicze oraz uzbrojono w głowicę pozwalającą na eksploatację kopaliny

Animacja 3D Pomiar ciśnienia i temperatury w odwiercie eksploatacyjnymD5XWQEcMYAnimacja 3D Pomiar ciśnienia i temperatury w odwiercie eksploatacyjnym

E‑book Pomiar lustra płynu w odwiercie eksploatacyjnymDtOFLiTu9E‑book Pomiar lustra płynu w odwiercie eksploatacyjnym

odwiert, z którego uzyskano wypływ płynu złożowego na powierzchnię bez użycia energii z zewnątrz

Animacja 3D Pomiar ciśnienia i temperatury w odwiercie eksploatacyjnymD5XWQEcMYAnimacja 3D Pomiar ciśnienia i temperatury w odwiercie eksploatacyjnym

technik firmy usługowej, który zapuszcza do otworu narzędzia pomiarowe, instrumentacyjne, perforacyjne na linie lub kablu geofizycznym na urządzeniu wiertniczym lub jednostce serwisowej

Animacja 3D Pomiar ciśnienia i temperatury w odwiercie eksploatacyjnymD5XWQEcMYAnimacja 3D Pomiar ciśnienia i temperatury w odwiercie eksploatacyjnym

przelotka, przez którą lina lub drut jest przymocowana do górnej części narzędzia wgłębnego

Animacja 3D Pomiar ciśnienia i temperatury w odwiercie eksploatacyjnymD5XWQEcMYAnimacja 3D Pomiar ciśnienia i temperatury w odwiercie eksploatacyjnym

ze względu na pracę przy bardzo wysokich ciśnieniach wykorzystuje on tylko zjawisko implozji. Powoduje to, że zastosowany w tym pistolecie mikrofon nie posiada tak dokładnej redukcji stosunku sygnału do szumu jak mikrofony zamontowane w innych pistoletach gazowych. Służy głównie do określania poziomu cieczy, określania ciśnienia dennego statycznego oraz miejsc występowania różnych anomalii

RcY4SSIp6Na5e

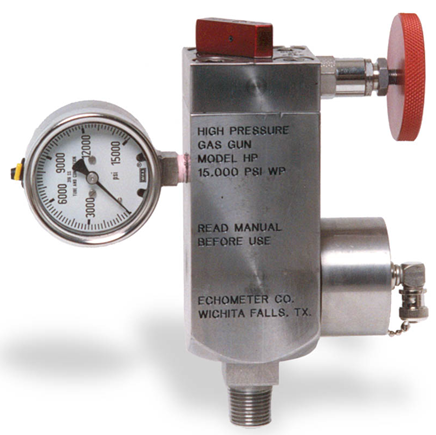

Na zdjęciu przedstawiono schemat budowy pistolet gazowy typu $15000\text{PSI}$ Gas Gun >. Pistolet wykorzystywany jest do pomiarów w odwiercie polegających na wytworzeniu impulsu ciśnienia poprzez implozje lub eksplozję.
Centralną częścią urządzenia jest podłużny korpus o kształcie prostopadłościanu. Korpus jest w orientacji poziomej. Do dolnej ściany korpusu przyłączony jest po lewej stronie cylindryczny element. Dodatkowo po prawej stronie znajduje się nóżka. Nóżka jest wykonana z dwóch elementów. Cienkiego cylindra o orientacji poziomej do którego przyłączona jest czerwona okrągła podstawa. Do górnej ściany pistoletu przymocowany jest manometr. Manometr ma kształt okręgu. Centralną jego częścią jest tarcza oraz wskazówka wskazująca wartość ciśnienia. Manometr jest przyłączony do korpusu cienką szyjką o kształcie cylindra. Na prawej ścianie korpusu widać czerwony przełącznik o kształcie cienkiego prostopadłościanu.
Na korpusie widoczny jest pionowy napis: High Pressure GAS GUN Model HP $15000\text{PSI WP}$ Poniżej znajduje się dodatkowy napis: Read manual before use.

Galeria zdjęć Urządzenia stosowane do pomiarów wgłębnych w odwiertach eksploatacyjnychDTIVmb0YnGaleria zdjęć Urządzenia stosowane do pomiarów wgłębnych w odwiertach eksploatacyjnych

E‑book Pomiar lustra płynu w odwiercie eksploatacyjnymDtOFLiTu9E‑book Pomiar lustra płynu w odwiercie eksploatacyjnym

wykonuje pomiar przy użyciu eksplozji lub implozji. Składa się z komory na mikrofon, komory ciśnieniowej, manometru, zaworu otwierającego komorę gazową oraz zaworu upustowego ciśnienia z komory. Jego prosta budowa pozwala na szybkie rozmontowanie i usuwanie nagromadzonych zanieczyszczeń

RRfFBycGZvRTR

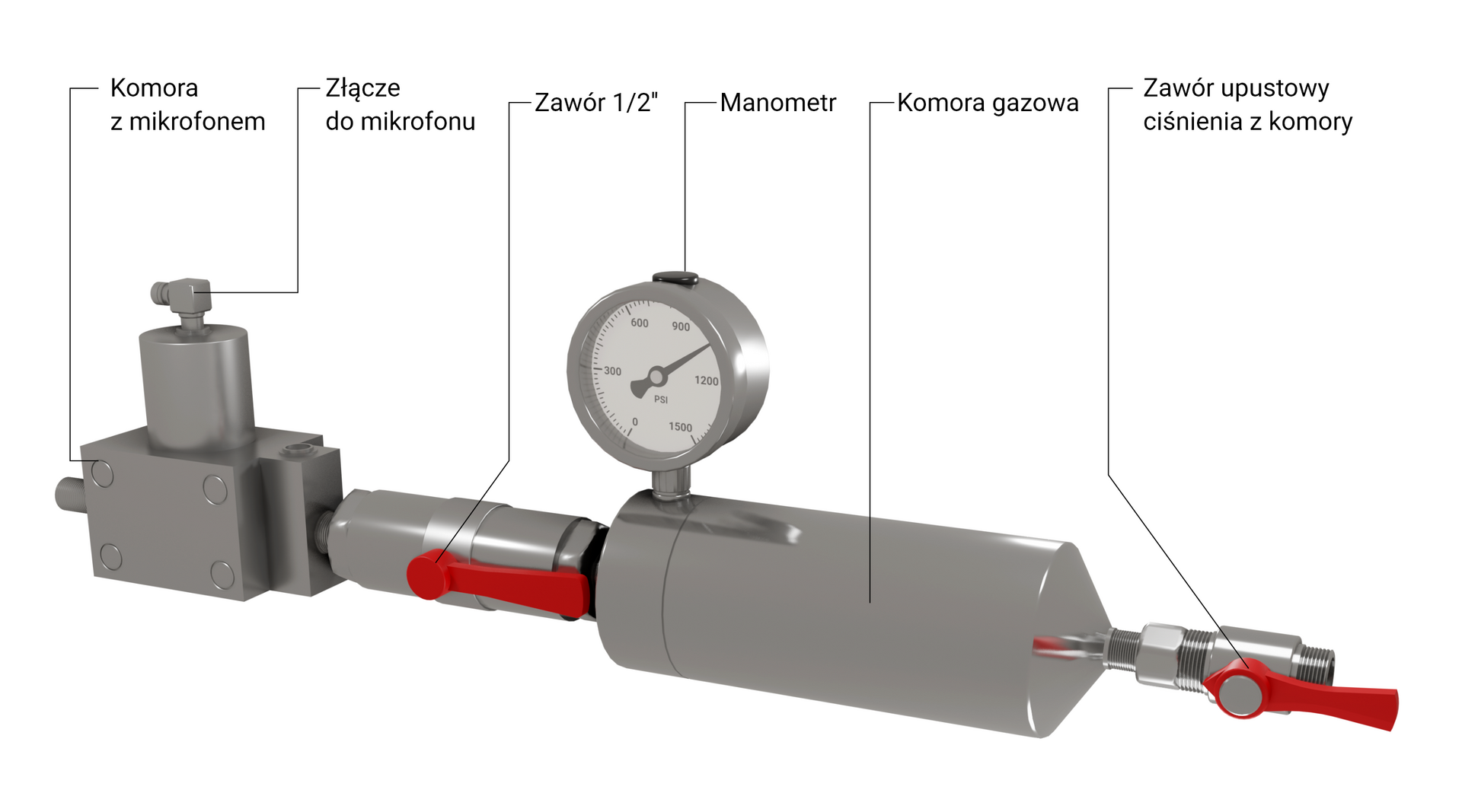

Na zdjęciu przedstawiono schemat budowy pistolet gazowy typu $5000\text{PSI}$ Gas Gun. Pistolet wykorzystywany jest do pomiarów w odwiercie polegających na wytworzeniu impulsu ciśnienia poprzez implozje lub eksplozję.
Widoczne na zdjęciu urządzenie jest w orientacji poziomej. Składa się ono z sześciu elementów. Po lewej stronie widoczna jest komora z mikrofonem. Komora ma kształt prostopadłościanu. Na niej znajduje się mały walec o orientacji pionowej. Na górnej podstawie walca widać element i kształcie młotka. Jest to złącze do mikrofonu.
Od prawego boku walca odchodzi cylindryczny element z czerwoną rączką. Cylinder jest o orientacji poziomej. Jest to zawór pół calowy. Zawór łączy się z dużym cylindrem o orientacji poziomej. Element ten jest opisany jako komora gazowa. Z lewej strony komory na jej górnej ścianie osadzony jest okrągły manometr. Centralną częścią manometru jest białą tarcza i wskazówka. Wskazówka pokazuje wartość ciśnienia. Od prawej ściany komory odchodzi element o kształcie cienkiego walca o orientacji poziomej. Walec ulega stopniowemu rozszerzaniu przez co przypomina pałkę teleskopową. Jest to zawór upustowy ciśnienia z komory. Na środku zaworu widać czerwone pokrętło.

Galeria zdjęć Urządzenia stosowane do pomiarów wgłębnych w odwiertach eksploatacyjnychDTIVmb0YnGaleria zdjęć Urządzenia stosowane do pomiarów wgłębnych w odwiertach eksploatacyjnych

E‑book Pomiar lustra płynu w odwiercie eksploatacyjnymDtOFLiTu9E‑book Pomiar lustra płynu w odwiercie eksploatacyjnym

kompaktowy pistolet gazowy oferujący bardzo dobrą jakość pomiaru ze względu na wytrzymałą i zwartą konstrukcję, oraz dokładne wychwycenie szumów dzięki zastosowaniu podwójnego mikrofonu. Wykonuje on pomiar przy użyciu eksplozji lub implozji

E‑book Pomiar lustra płynu w odwiercie eksploatacyjnymDtOFLiTu9E‑book Pomiar lustra płynu w odwiercie eksploatacyjnym

wiąże się z zapuszczaniem narzędzi do otworu wiertniczego na linie stalowej w trakcie prowadzenia operacji, np. wykonywania pomiarów otworowych

Animacja 3D Pomiar ciśnienia i temperatury w odwiercie eksploatacyjnymD5XWQEcMYAnimacja 3D Pomiar ciśnienia i temperatury w odwiercie eksploatacyjnym

E‑book Pomiar lustra płynu w odwiercie eksploatacyjnymDtOFLiTu9E‑book Pomiar lustra płynu w odwiercie eksploatacyjnym

każda operacja pomiarowa wykonana w otworze przy użyciu liny

Animacja 3D Pomiar ciśnienia i temperatury w odwiercie eksploatacyjnymD5XWQEcMYAnimacja 3D Pomiar ciśnienia i temperatury w odwiercie eksploatacyjnym

E‑book Pomiar lustra płynu w odwiercie eksploatacyjnymDtOFLiTu9E‑book Pomiar lustra płynu w odwiercie eksploatacyjnym

pomiary wielkości fizycznych mające na celu określenie warunków przepływu płynów złożowych (ropy, gazu i wody) ze złoża do odwiertu a także określenie warunków wydobycia tych płynów na powierzchnię

E‑book Pomiar lustra płynu w odwiercie eksploatacyjnymDtOFLiTu9E‑book Pomiar lustra płynu w odwiercie eksploatacyjnym

pompa wgłębna umieszczona na spodzie kolumny rur wydobywczych napędzana za pomocą napowierzchniowego urządzenia pompowego poprzez przewód pompowy, który wykonuje ruch w górę i w dół w kolumnie rur wydobywczych. Ostatni komponent nazwy- żerdziowa- doprecyzowuje rodzaj pompy. Jest to standardowo stosowane nazewnictwo w branży

E‑book Pomiar lustra płynu w odwiercie eksploatacyjnymDtOFLiTu9E‑book Pomiar lustra płynu w odwiercie eksploatacyjnym

służy do uszczelnienia przestrzeni na wypływie płynu złożowego pomiędzy laską pompową lub żerdzią pompową a głowiczką w przypadku konieczności np. wymiany głowiczki lub uszczelnienia w głowiczce pompowej, wymiany laski pompowej, lub zabezpieczenia przed wypływem płynów złożowych i gazu na czas innych prac lub stójki odwiertu

Animacja 3D Pomiar ciśnienia i temperatury w odwiercie eksploatacyjnymD5XWQEcMYAnimacja 3D Pomiar ciśnienia i temperatury w odwiercie eksploatacyjnym

przestrzeń pomiędzy wewnętrzną ścianką rury okładzinowej a zewnętrzna ścianką rur wydobywczych

Animacja 3D Pomiar ciśnienia i temperatury w odwiercie eksploatacyjnymD5XWQEcMYAnimacja 3D Pomiar ciśnienia i temperatury w odwiercie eksploatacyjnym

połączone ze sobą pojedyncze rury okładzinowe zapuszczone do otworu wiertniczego, przeznaczone do zabezpieczenia przed rozwałem ściany otworu i uszczelnienia poziomów skał zbiornikowych wodonośnych, roponośnych i gazonośnych

E‑book Pomiar lustra płynu w odwiercie eksploatacyjnymDtOFLiTu9E‑book Pomiar lustra płynu w odwiercie eksploatacyjnym

najważniejszy i najbardziej kosztowny element wyposażenia wgłębnego odwiertów eksploatacyjnych. Rury wydobywcze umożliwiają wypływ ropy naftowej, gazu ziemnego i wody złożowej na powierzchnię oraz zapuszczenie do odwiertu pompy wgłębnej (wpuszczanej lub rurowej)

Animacja 3D Pomiar ciśnienia i temperatury w odwiercie eksploatacyjnymD5XWQEcMYAnimacja 3D Pomiar ciśnienia i temperatury w odwiercie eksploatacyjnym

E‑book Pomiar lustra płynu w odwiercie eksploatacyjnymDtOFLiTu9E‑book Pomiar lustra płynu w odwiercie eksploatacyjnym

ciężarówka firmy serwisowej, która posiada bęben (o średnicy ok. $4$ stóp ($1,2 \mathrm{m}$)) na linę lub kabel. Lina jest używana podczas operacji linowych do zapuszczania i wyciągania narzędzi z otworu wiertniczego. Wciągarki liniowe morskie są montowane na płozach

Animacja 3D Pomiar ciśnienia i temperatury w odwiercie eksploatacyjnymD5XWQEcMYAnimacja 3D Pomiar ciśnienia i temperatury w odwiercie eksploatacyjnym

kilka sekcji lub jedna długa sekcja rury i zestaw zaworów, używane w celu regulacji ciśnienia w otworze. Jest tymczasowo przytwierdzona do więźby rur okładzinowych, wydobywczych lub głowicy eksploatacyjnej podczas operacji rekonstrukcyjnych bądź testów wykonywanych w odwiercie przy użyciu wyciągu linowego

Animacja 3D Pomiar ciśnienia i temperatury w odwiercie eksploatacyjnymD5XWQEcMYAnimacja 3D Pomiar ciśnienia i temperatury w odwiercie eksploatacyjnym

urządzenie do zapuszczania przyrządów pomiarowych do odwiertu pod ciśnieniem

Animacja 3D Pomiar ciśnienia i temperatury w odwiercie eksploatacyjnymD5XWQEcMYAnimacja 3D Pomiar ciśnienia i temperatury w odwiercie eksploatacyjnym

samojezdna wyciągarka linowa lub wciągarka linowa

Animacja 3D Pomiar ciśnienia i temperatury w odwiercie eksploatacyjnymD5XWQEcMYAnimacja 3D Pomiar ciśnienia i temperatury w odwiercie eksploatacyjnym

przyrząd zapuszczany do odwiertu na wyciągu linowym w celu zmierzenia parametrów złożowych

E‑book Pomiar lustra płynu w odwiercie eksploatacyjnymDtOFLiTu9E‑book Pomiar lustra płynu w odwiercie eksploatacyjnym

najczęściej woda zmineralizowania występująca w skale zbiornikowej łącznie z węglowodorami. Może występować jako woda okalająca lub podścielająca złoże węglowodorów

E‑book Pomiar lustra płynu w odwiercie eksploatacyjnymDtOFLiTu9E‑book Pomiar lustra płynu w odwiercie eksploatacyjnym

zestaw elementów uzbrojenia wgłębnego odwiertu służacy do wydobycia kopalin metodami otworowymi

Animacja 3D Pomiar ciśnienia i temperatury w odwiercie eksploatacyjnymD5XWQEcMYAnimacja 3D Pomiar ciśnienia i temperatury w odwiercie eksploatacyjnym

element głowicy eksploatacyjnej, umożliwia zamknięcie wypływu z głowicy eksploatacyjnej podczas prac w odwiercie, w czasie których używane są śluzy

Animacja 3D Pomiar ciśnienia i temperatury w odwiercie eksploatacyjnymD5XWQEcMYAnimacja 3D Pomiar ciśnienia i temperatury w odwiercie eksploatacyjnym

służą do zamykania przepływu medium, a w szczególności ropy naftowej i gazu ziemnego w zakresie ciśnień

Animacja 3D Pomiar ciśnienia i temperatury w odwiercie eksploatacyjnymD5XWQEcMYAnimacja 3D Pomiar ciśnienia i temperatury w odwiercie eksploatacyjnym

stosowany w celu utrzymania przeciwciśnienia do określonej wartości na rurkach wydobywczych w celu zmniejszenia negatywnego oddziaływania gazu na wydobycie płynu złożowego poprzez pompowanie
