zespół zbudowany z silnika spalinowego oraz generatora prądu elektrycznego. W urządzeniach wiertniczych z napędem spalinowym pomp płuczkowychpompa płuczkowapomp płuczkowych, wyciągu wiertniczegowyciąg wiertniczywyciągu wiertniczego oraz przewodu wiertniczego agregaty wytwarzają energię niezbędną do utrzymania w ruchu wszystkich urządzeń pomocniczych. W tym przypadku zainstalowana moc agregatów dochodzi do $600\,\text{kW}$. Urządzenia wiertnicze z elektrycznym napędem pomp płuczkowych, przewodu wiertniczego i wyciągu wiertniczego wymagają zainstalowania mocy agregatów dochodzącej do $4000\,\text{kW}$

RMZ6joMeeFiMi

Na zdjęciu przedstawiony jest agregat prądotwórczy do zasalania silników elektrycznych napędzających urządzenia i podzespoły wiertnicze.
W centralnej części zdjęcia widoczne jest duże urządzenie o żółtej obudowie. Z przodu obudowy znajduje się czarna prostopadłościenna skrzynka. Jest to pulpit sterujący. Na skrzyni widocznych jest sześć wskaźników. Po prawej stronie wskaźników znajduje się ekran. Przy ekranie umieszczone są kolorowe przycisk, szare przyciski oraz przyciski w kształcie strzałek. Po środku przycisków o kształcie grotu strzałek widoczny jest kwadratowy przycisk zatwierdzający. W prawym dolnym rogu skrzynki widoczny jest duży czerwony przycisk. Z lewej strony obudowy skrzynki podłączone są białe przewody. Do dołu obudowy dochodzi czarny peszel. U góry obudowa urządzenia ma rowki zapewniające wentylacje. Z przodu prostopadłościennej części obudowy widoczna jest cylindryczna obudowa agregatu. Z przodu agregatu widać rury i przewody łączące się z przednią częścią obudowy. Na górze przedniej obudowy przymocowany jest element o kształcie cylindra. Agregat znajduje się w ciemnym pomieszczeniu.

Film edukacyjny Organizacja działań wiertniczychDRnh4nZfuFilm edukacyjny Organizacja działań wiertniczych

podzespół, do którego trafiają płyny z otworu po zadławieniu. Następnie gaz jest przekazywany z degazatora do flary, gdzie zostaje spalany, a płuczkapłuczka wiertniczapłuczka na powrót trafia do obiegu

R8FdEdp0wtBm1

Na zdjęciu przedstawiono degazator. Przypomina on komin. Na dole jest to szerszy cylinder a w górnej części dołączona jest cienka rura. Degazator pomalowany jest na żółto, ponieważ na jego szczycie pali się gaz. Po lewej stronie zdjęcia widać fragment wiertni. W tle widać drzewa.

Film edukacyjny Organizacja działań wiertniczychDRnh4nZfuFilm edukacyjny Organizacja działań wiertniczych

dziennik wiertniczy jest wymogiem, jaki narzuca Prawo geologiczne i górnicze. Jest to wielkoformatowy zeszyt, w którym rozpisano w kolumnach parametry wiercenia, uwiert świdrem, opis czynności wykonanych na dwóch zmianach. Natomiast w poziomie raportu dokonano podziału na dni, tym samym umożliwiając zapisanie całej historii otworu w jednym zeszycie. Dziennik wiertniczy powinien być podpisany na pierwszej stronie przez kierownika wiertni i opisany, jakiego otworu dotyczy i powinien zawierać datę rozpoczęcia pracy na wyznaczonym punkcie. Po zakończeniu pracy na danym punkcie wiercenia, dziennik przekazuje się do dyrekcji danej firmy kontraktorskiej

Film edukacyjny Organizacja działań wiertniczychDRnh4nZfuFilm edukacyjny Organizacja działań wiertniczych

dzienny raport wiertniczy jest jednym z najważniejszych źródeł informacji. Jest zwykle sporządzany przez asystenta kierownika lub kierownika nocnej zmiany. Zawiera dokładnie skompletowane informacje z całej doby. Jest prawnym dokumentem od momentu podpisania przez kierownika wiertni i geologa dozoru/nadzoru bądź innego reprezentanta inwestora. Po sporządzeniu, sprawdzeniu i podpisaniu przez uprawnione osoby, raport jest przesyłany do siedziby inwestora, jeżeli jest nim osoba prywatna lub regionalnych ośrodków/oddziałów geologicznych w przypadku inwestycji finansowanych przez PGNiG

W każdym raporcie powinny się znaleźć podstawowe dane wierconego otworu:

• nazwa,

• liczba kolejna raportu,

• data raportu,

• dane lokalizacyjne otworu,

• opis prac na poszczególnych zmianach,

• elementy przewodu wiertniczego wraz z dodatkowym zapuszczonym sprzętem,

• postęp wiercenia i głębokość z poprzedniej zmiany,

• nazwiska wiertaczy, w przypadku raportów IADC (prace kontraktowe) wymienia się całą załogę,

• bilans czasu pracy urządzenia wiertniczego, podawany w godzinach, włączając czas produktywny i nieproduktywny,

• parametry wiercenia, ilość metrów uwierconych na zmianę, stan narzędzia wiercącego; opis zużycia powinien być dokonany za pomocą specjalnego kodu.

• rodzaj użytej płuczki wiertniczej, parametry fizyczne i reologiczne.

Film edukacyjny Organizacja działań wiertniczychDRnh4nZfuFilm edukacyjny Organizacja działań wiertniczych

podzespół zabezpieczający wylot otworu przed niespodziewanymi erupcjami. Konstrukcja głowicy umożliwia zamknięcie wylotu otworu po wyciągnięciu przewodu, zamknięcie wylotu otworu przy zapuszczonym przewodzie oraz zatłaczanie otworu płuczkąpłuczka wiertniczapłuczką i wywołanie jej krążenia przy nadciśnieniu u wylotu otworu.

Obecnie używa się dwa typy głowic przeciwerupcyjnych: szczękowe uniwersalne i obrotowe. Głowica szczękowa uszczelnia otwór bez przewodu lub przestrzeń pierścieniową między rurami okładzinowymi a kolumną rur płuczkowych i nie pozwala na dalsze wiercenie otworu. Głowica obrotowa uszczelnia przestrzeń między rurami okładzinowymi a przewodem wiertniczym i pozwala na dalsze wiercenie otworu

R1KikPY6TWdij

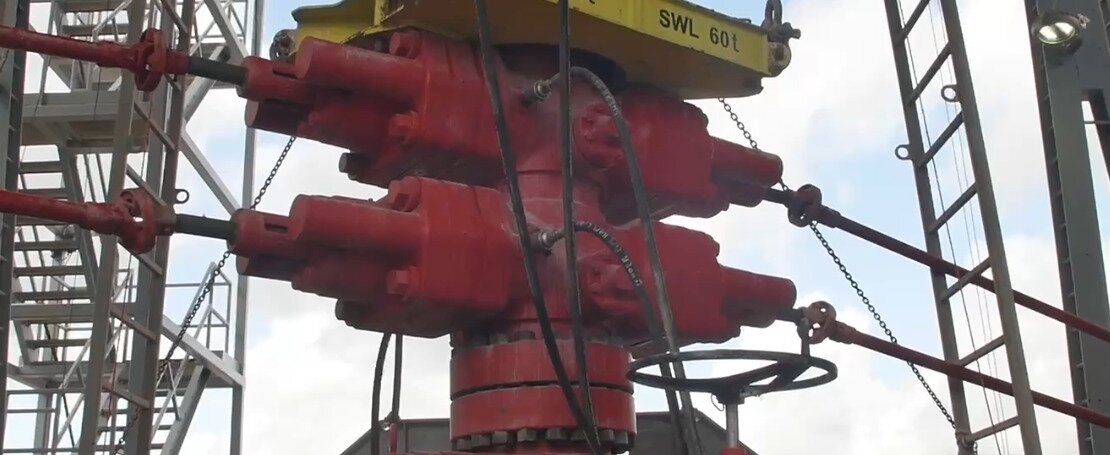

Na zdjęciu widoczna jest głowica przeciwerupcyjna z podwójnymi szczękami. Urządzenie jest przeznaczone do zamknięcia wylotu otworu wiertniczego przy wierceniach obrotowych w celu przeciwdziałania erupcji płynu złożowego. Z prawej i lewej strony głowicy znajdują się podwójne szczęki, które są ustabilizowane za pomocą stalowych przewodów.

Film instruktażowy (tutorial) Elementy uzbrojenia wylotu wiertniczegoDLXmNTSADFilm instruktażowy (tutorial) Elementy uzbrojenia wylotu wiertniczego

obejmuje charakterystykę świdra lub koronki, czynności wykonane świdrem lub koronką i czas ich pracy. Zamieszcza się parametry wiercenia, wydajność i ciśnienie pompy, właściwości płuczki, zużycie świdra lub koronki i rodzaje przewiercanych skał. Obecnie dane te są podawane na bieżąco w raporcie dziennymdzienny raport wiertniczyraporcie dziennym podawanym do przedsiębiorstwa

Film edukacyjny Organizacja działań wiertniczychDRnh4nZfuFilm edukacyjny Organizacja działań wiertniczych

narzędzia stosowane przy zapuszczaniu kolumn rur okładzinowych. Kliny mają na zewnętrznej powierzchni nacięte zęby, którymi mocno chwytają rurę okładzinową w czasie jej zawieszenia w odwiercie. Jedna płyta może być zastosowana do kilku średnic rur okładzinowych, należy tylko wymienić pierścień i kliny odpowiednio do średnicy rur. W czasie zapuszczania kolumny rur okładzinowych, kliny powinny być ze sobą połączono za pomocą pierścienia albo związane liną konopną. Do podnoszenia klinów służą ucha przymocowane do pierścienia

R1PLKc6AtCzZQ

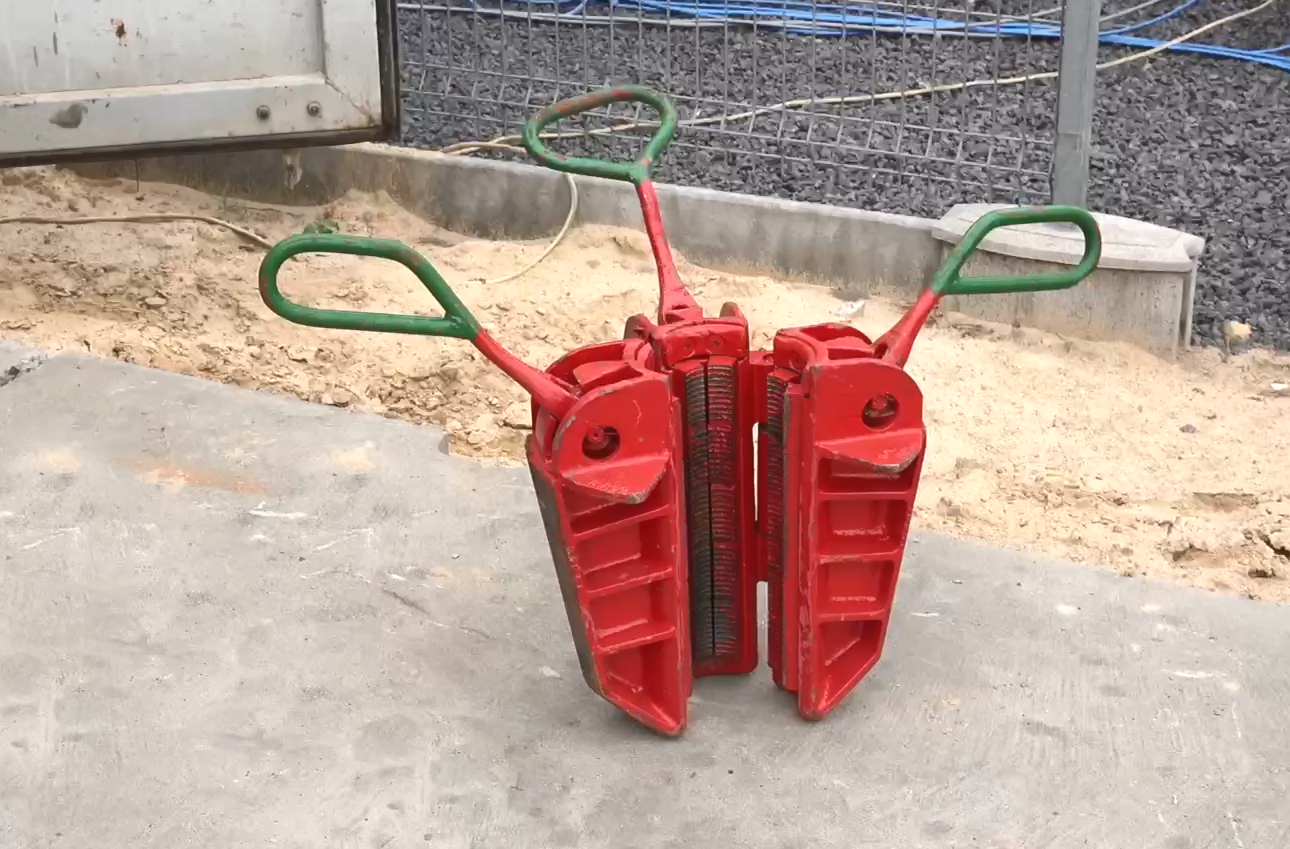

Na zdjęciu widoczny jest czerwony klin wiertniczy. Klin jest to narzędzie stosowane przy zapuszczaniu kolumn rur okładzinowych. Klin wykonany jest z trzech metalowych elementów - zębów. Elementy na zdjęciu są rozwarte. Na zewnętrznej powierzchni zęba zębów znajdują się nacięcia. W  górnej części klina znajduje się metalowy pręt zakończony okrągłą rączką.
Widoczny klin położony jest na betonowej płycie.

Film edukacyjny Organizacja działań wiertniczychDRnh4nZfuFilm edukacyjny Organizacja działań wiertniczych

narzędzie służące do dokręcania lub odkręcania połączeń zwornikowych przewodu wiertniczego. W szybie wiertniczym zainstalowane są 2 takie klucze. Jeden z nich zapina się na mufie połączenia, a drugi na czopie. Klucze są podciągane przy pomocy lin stalowych, a te podlegają nawijaniu na bębenki pomocnicze wyciągu linowego lub są podciągane przez siłowniki hydrauliczne. W celu ułatwienia operowania kluczami są one podwieszone pod konstrukcję nośną urządzenia wiertniczego oraz zaopatrzone w przeciwwagi równoważące i stabilizujące ich położenie. Klucze te posiadają konstrukcję wielozawiasową, która podczas napinania liny samoczynnie zaciska się na połączeniu zwornikowym

Rsr3ZsUVDJPSo

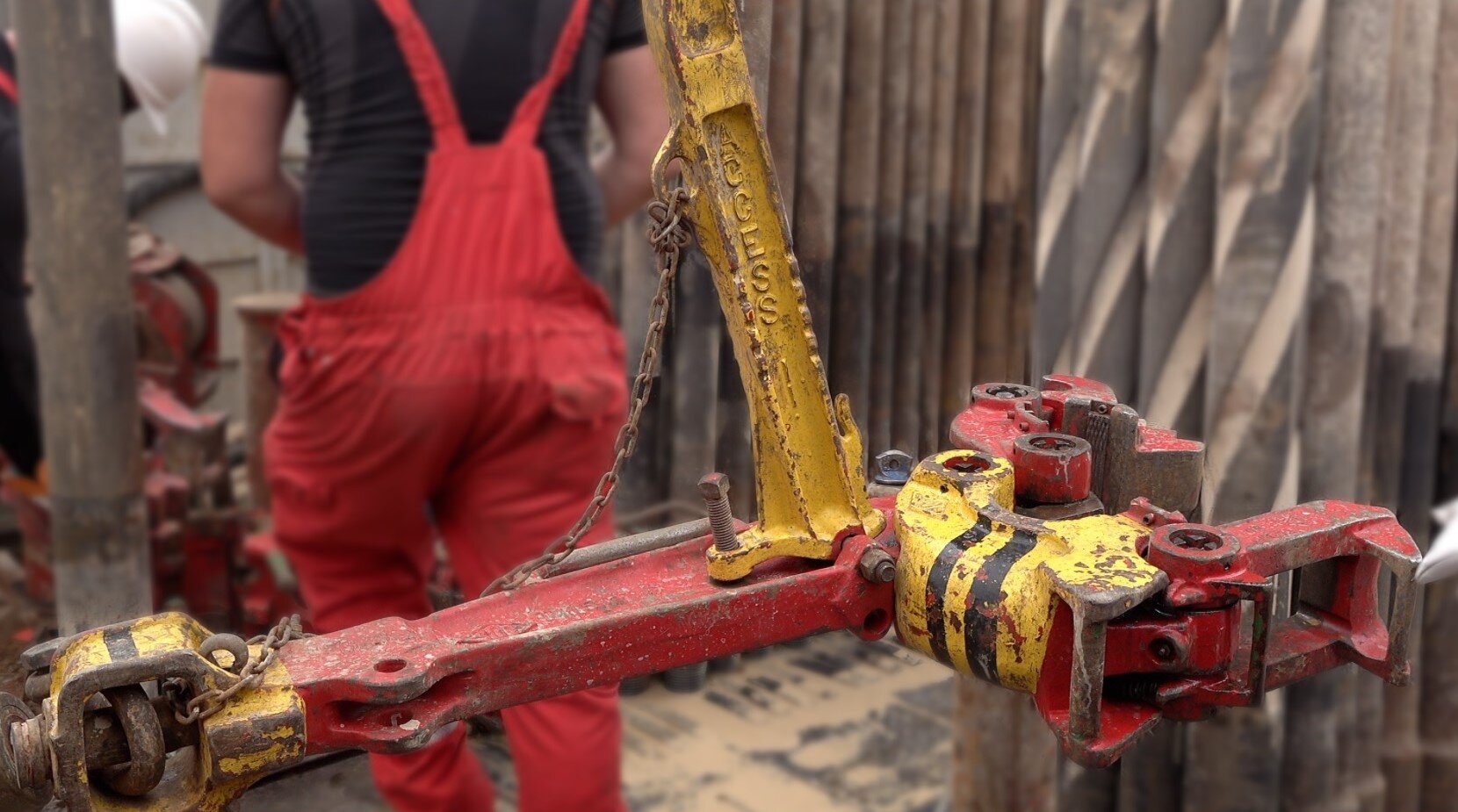

Ilustracja przedstawia masywny, czerwony klucz maszynowy do przewodu wiertniczego. Klucz maszynowy jest w kształcie szczypiec. Klucz podwieszony jest na linie w szybie wiertniczym, z wykorzystaniem przeciwwag. Z jego pomocą stołowi skręcają i rozkręcają połączenia gwintowe przewodu wiertniczego. Klucz maszynowy składa się z: wieszaka klucza maszynowego służącego do podwieszenia klucza na łańcuchu w szybie wiertniczym, szczęki klucza maszynowego która jest elementem zapinanym na zworniku skręcanego elementu rurowego oraz ostrza klucza maszynowego który jest elementem odpowiedzialnym za zwiększenie tarcia między szczękami a zwornikiem skręcanego elementu.

Film edukacyjny Organizacja działań wiertniczychDRnh4nZfuFilm edukacyjny Organizacja działań wiertniczych

lej płuczkowy służy zarówno do przygotowania płuczkipłuczka wiertniczapłuczki, jak i obróbki jej parametrów w czasie wiercenia. Jest to urządzenie podciśnieniowe wykorzystujące zasadę lokalnego obniżenia ciśnienia w strudze cieczy przepływającej przez dyszę De Lavala i zasysanie iłu z leja w wyniku czego następuje mieszanie iłu z wodą i komponentami. Płuczka wzbogacona w dodane komponenty trafia do zbiornika slagowego

Film edukacyjny Organizacja działań wiertniczychDRnh4nZfuFilm edukacyjny Organizacja działań wiertniczych

zespół zwężek i zasów pozwalający na kontrolowanie wypływu z otworu wiertniczego zgazowanej płuczki, podczas likwidacji erupcji wstępnej

R1VL9MwwZyLYe

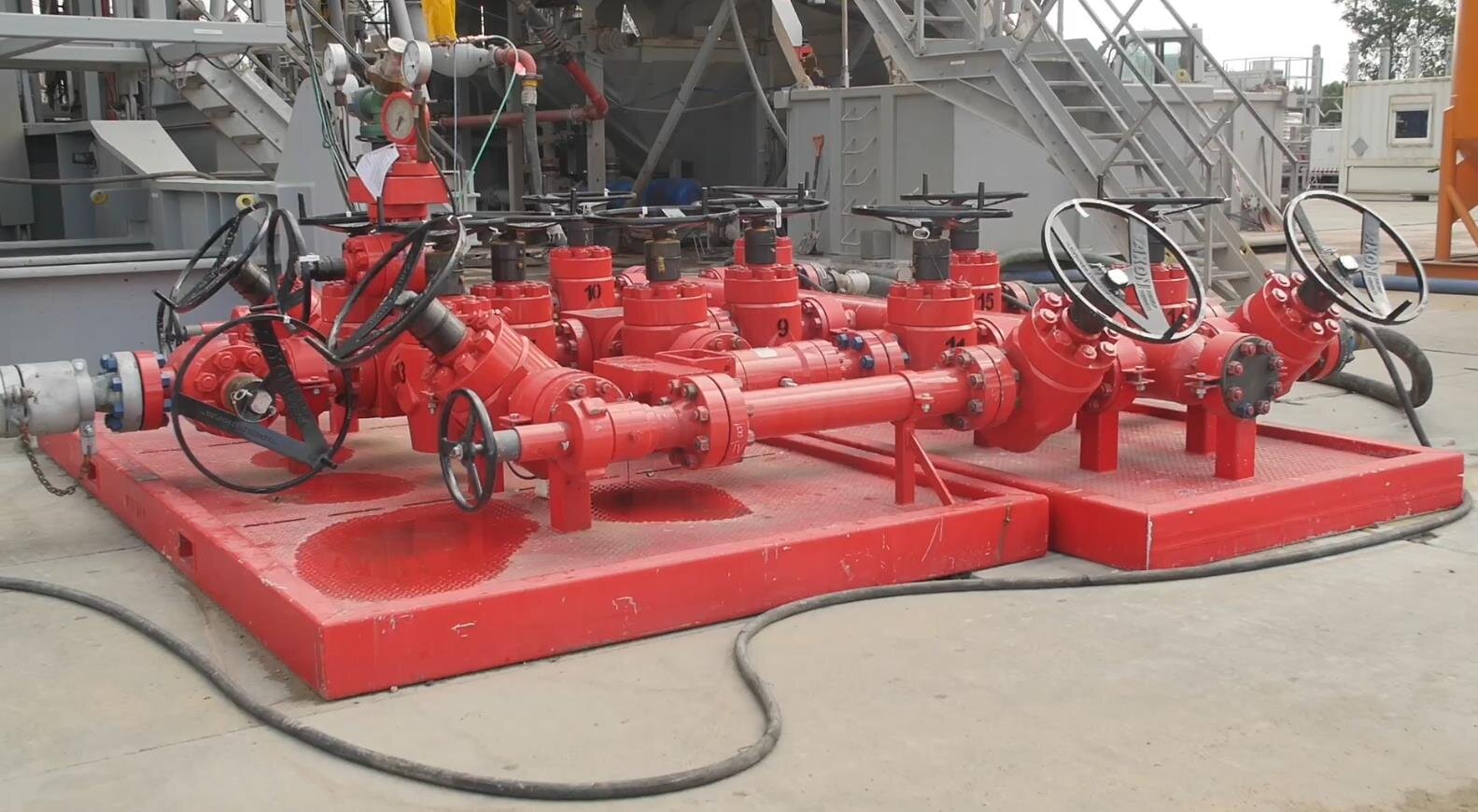

Na zdjęciu widoczny jest węzeł dławienia. Węzeł dławienia służy do tłumienia wypływu płynu złożowego z otworu. Na zdjęciu widoczna jest platforma, na której znajduje się duża ilość przewodów z zaworami. Z jednej strony do węzła prowadzą trzy przewody, a z drugiej znajduje się jeden większy przewód. Przy większym przewodzie znajdują się manometry. Węzeł dławienia posiada dużo więcej zaworów niż węzeł zatłaczania.

Film edukacyjny Organizacja działań wiertniczychDRnh4nZfuFilm edukacyjny Organizacja działań wiertniczych

konstrukcja kratowa o przekroju pionowym w kształcie litery U, z otwartym bokiem w kierunku pochylenia. Składa się on z dwóch części, z których górna wsuwana jest teleskopowo w dolną. Związany jest on konstrukcyjnie z platformą wyciągową i razem z nią przewożony. Maszt jest zabezpieczony w liny odciągowe, które przejmują składową siły od obciążenia na haku. Maszt wiertniczy najczęściej podnoszony jest do pionu przy pomocy siłowników hydraulicznych. Maszty są najłatwiejsze w montażu, ale mało stabilne. Na wierzchołku teleskopu górnego umieszczony jest wielokrążek stały na którym podwieszany jest układ linowy urządzenia wiertniczego, a poniżej umieszczony jest pomost rur płuczkowychpomost rurowypomost rur płuczkowych. Maszty są integralną częścią wiertnic do wierceń małośrednicowych, są typowe dla urządzeń obróbczych (wokroverów) oraz lekkich urządzeń wiertniczych. W wiertnictwie normalnośrednicowym maszty znalazły zastosowanie do wiercenia otworów niegłębokich

RWrGvRmLZmGWK

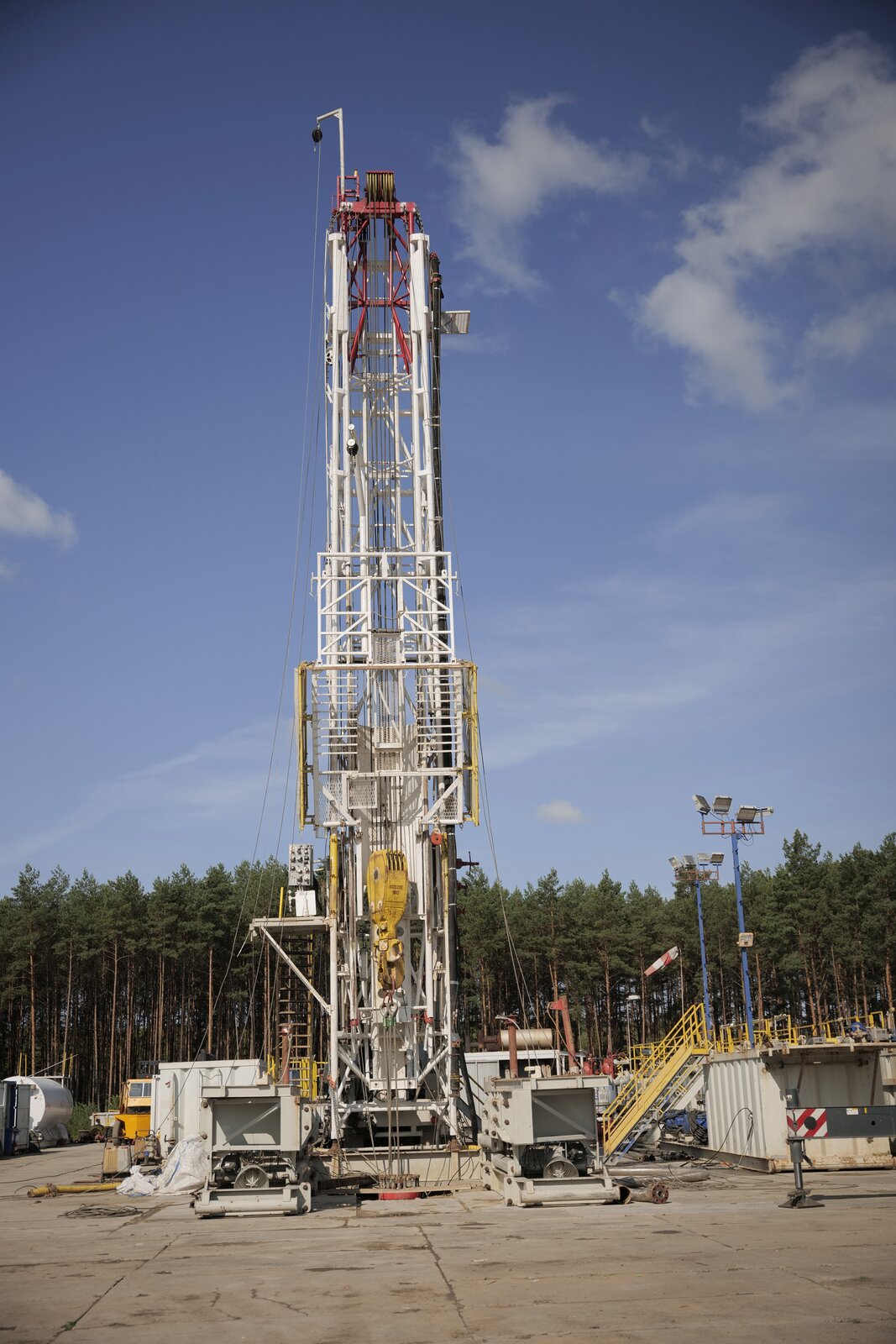

Zdjęcie przedstawia maszt wiertniczy. Stalowa, pionowa kratownica znajdująca się na betonowym podłożu. Na szczycie elementu znajduje się wielokrążek stały. Z wielokrążka zwisa lina na której, zawieszony jest żółty hak. Po bokach znajdują się stalowe odciągi linowe.
Masz wiertniczy jest najlżejszym z trzech popularnych kontrukcji nośnych urządzeń wiertniczych. Kratownicowa konstrukcja stawiana do pionu przy pomocy własnych siłowników hydraulicznych. Utrzymywana w pionie przy pomocy odciągów linowych. Urządzenie wyposażone w maszt jest mobilne, łatwe i szybkie w montażu.

Film edukacyjny Organizacja działań wiertniczychDRnh4nZfuFilm edukacyjny Organizacja działań wiertniczych

Ruch Zakładu Górniczego lub wykonującego roboty geologiczne] odbywa się na podstawie zatwierdzonego Planu Ruchu. Musi się on znajdować na wiertni, ponieważ bez niego nie możemy przystąpić do pracy. W przypadku przystąpienia do pracy bez takiego dokumentu prawo przewiduje surowe kary

Film edukacyjny Organizacja działań wiertniczychDRnh4nZfuFilm edukacyjny Organizacja działań wiertniczych

mieszanina płynów (składająca się głównie z zawiesin oraz emulsji wodnej lub olejowej) wykorzystywana w pracach wiertniczych. Płuczka jest wtłaczana do otworu wiertniczego w trakcie wiercenia w celu oczyszczenia dna otworu ze zwiercin i ich transportu na powierzchnię, chłodzenia, smarowania i obniżenia ciężaru przewodu wiertniczego oraz utrzymania stabilności ścian otworu. Płuczki wiertnicze można podzielić na trzy grupy: płuczki na osnowie wodnej, płuczki na osnowie olejowej oraz płuczki powietrzne (np. gazowe)

R1AnzXQBr6IVW

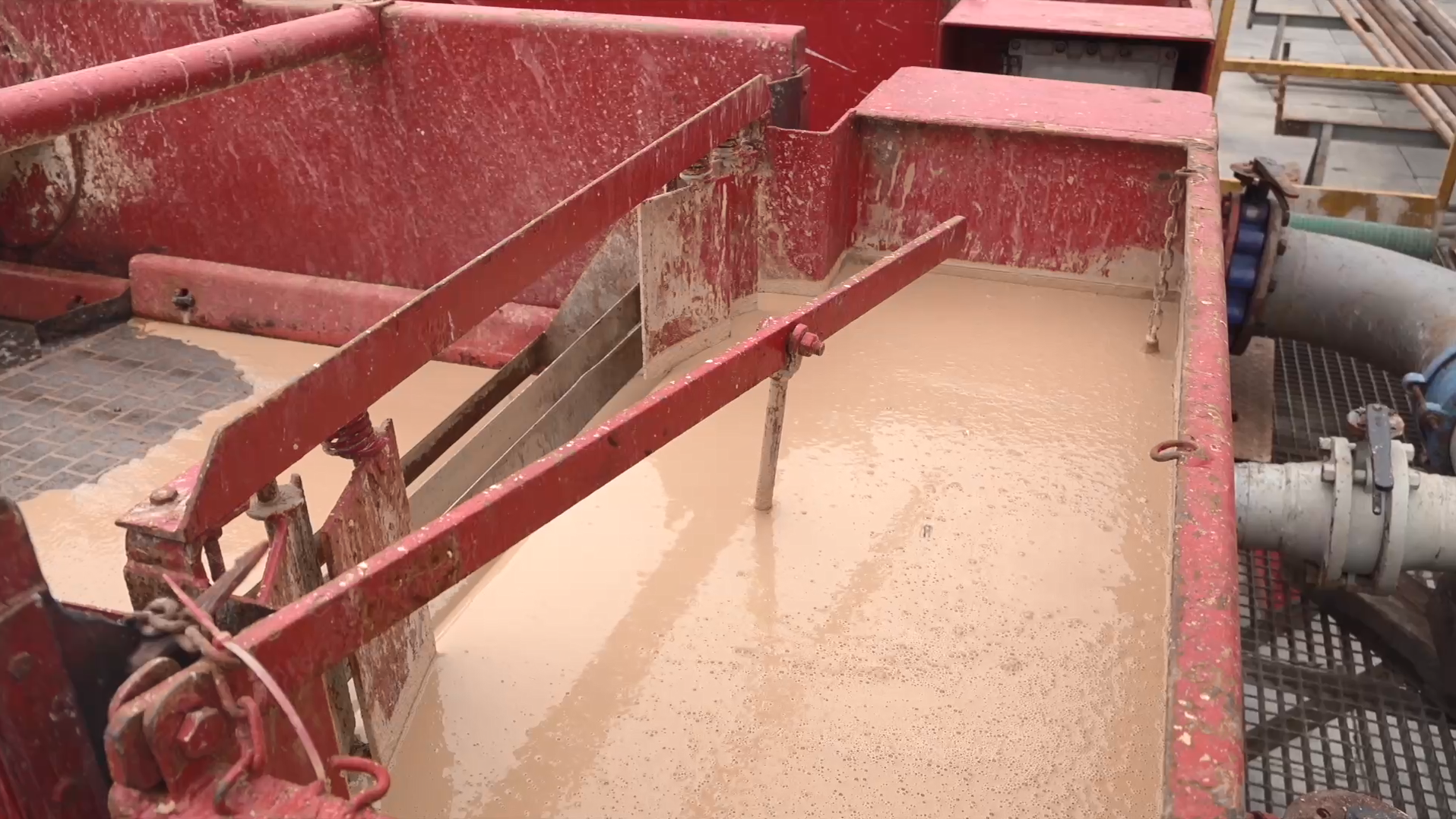

Na zdjęciu widoczny jest zbiornik z  płuczką wiertniczą. Zbiornik jest w kształcie czerwonego prostopadłościanu. W środku zbiornika znajduje się beżowa, gęsta ciecz. Od boku zbiornika z prawej strony odchodzą dwie szare rury.

Film edukacyjny Organizacja działań wiertniczychDRnh4nZfuFilm edukacyjny Organizacja działań wiertniczych

podzespół urządzenia, na którym prowadzone są prace wiertnicze. Podbudowa pozwala na uzyskanie przestrzeni o odpowiedniej wysokości, bezpośrednio nad wylotem otworu wiertniczego. Dzięki temu możliwe jest zamocowanie na wylocie otworu wyposażenia przeciwerupcyjnego (BOP)wyposażenie przeciwerupcyjne wylotu otworu wiertniczegowylocie otworu wyposażenia przeciwerupcyjnego (BOP). Ze względu na klasę zagrożenia wybuchowego i kategorię zagrożenia siarkowodorowego wysokość BOP może się znacznie różnić. Wieżawieża wiertniczaWieża, masztmaszt wiertniczymaszt i wieżomasztwieżomaszt wiertniczywieżomaszt są umieszczone na podbudowie urządzenia wiertniczego. W przypadku masztów podbudowa przeważnie nie bierze udziału w przenoszeniu sił pionowych od układu linowego. Na podbudowie zamocowany jest stół wiertniczy, który może być wykorzystywany do napędu przewodu wiertniczego (stół obrotowy – napęd stołowy urządzenia wiertniczego), a zawsze jest używany do podtrzymywania przewodu wiertniczego i rur okładzinowych w klinachkliny wiertniczeklinach. Przestrzeń nad podbudową, gdzie prowadzone są prace wiertnicze określa się mianem szybu wiertniczego, a wydzielona, drewniana część podłogi podbudowy – klocem. Materiał, z którego wykonany jest kloc zabezpiecza przed uszkodzeniem czoła czopów pasów rur płuczkowych na nim ustawianych. Nad podbudową zainstalowana jest konsola wiertacza, sterownia prewenterów i manifoldu dławienia, klucze umożliwiające skręcanie elementów rurowych, wskaźniki parametrów poszczególnych podzespołów urządzenia wiertniczego. Do podbudowy dokręcony jest ześlizgześlizgześlizg, po którym transportuje się elementy rurowe do szybu

R6PLM6VuHPgb8

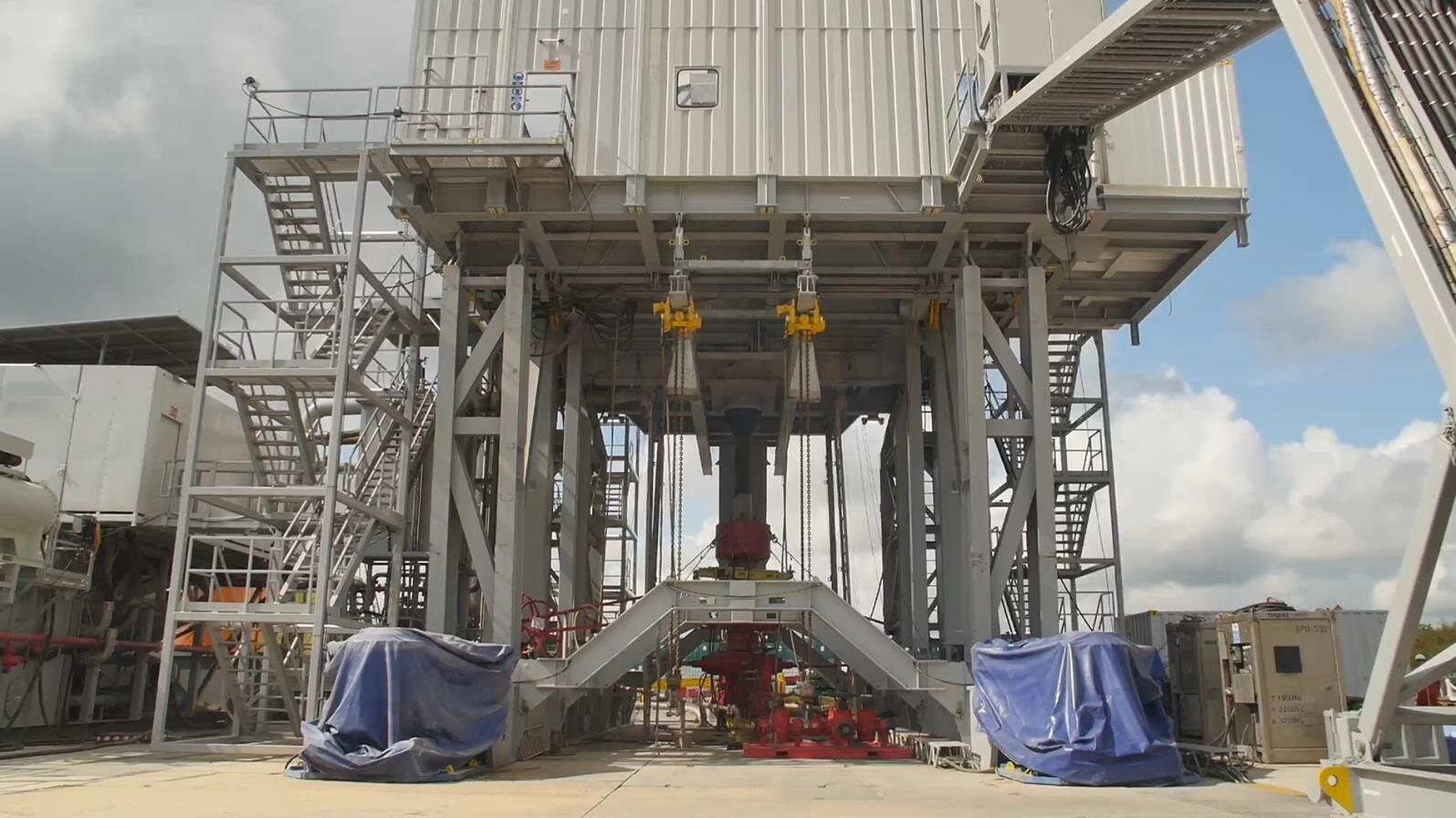

Na zdjęciu widoczna jest podbudowa wieżomasztu. Podbudowa wieżomasztu składa się z grubych stalowych podpór zapewniających nośność osadzonego na nim galerii. Na galerii widocznej w górnej części zdjęcia znajduje się budynek wykonany z blachy falistej. Po obu naprzeciwległych bokach wieżomasztu znajdują się schody prowadzące na galerię. Schody przypominają układ z rusztowaniem. Po środku galerii widać biegnący w dół cylindryczny element o dużej średnicy zakończony głowicą eksploatacyjną. Głowica jest w kształcie litery H. Przed głowicą widoczny jest układ rur.

Film edukacyjny Organizacja działań wiertniczychDRnh4nZfuFilm edukacyjny Organizacja działań wiertniczych

element konstrukcyjny urządzenia wiertniczego służący do przygotowania w pozycji poziomej elementów rurowych przed wciągnięciem do szybu wiertniczego po ześlizguześlizgześlizgu. Pomost rurowy jest ustawiony naprzeciw podbudowypodbudowa urządzenia wiertniczegopodbudowy i połączony z nią ześlizgiem

RVZKfFTySQXuE

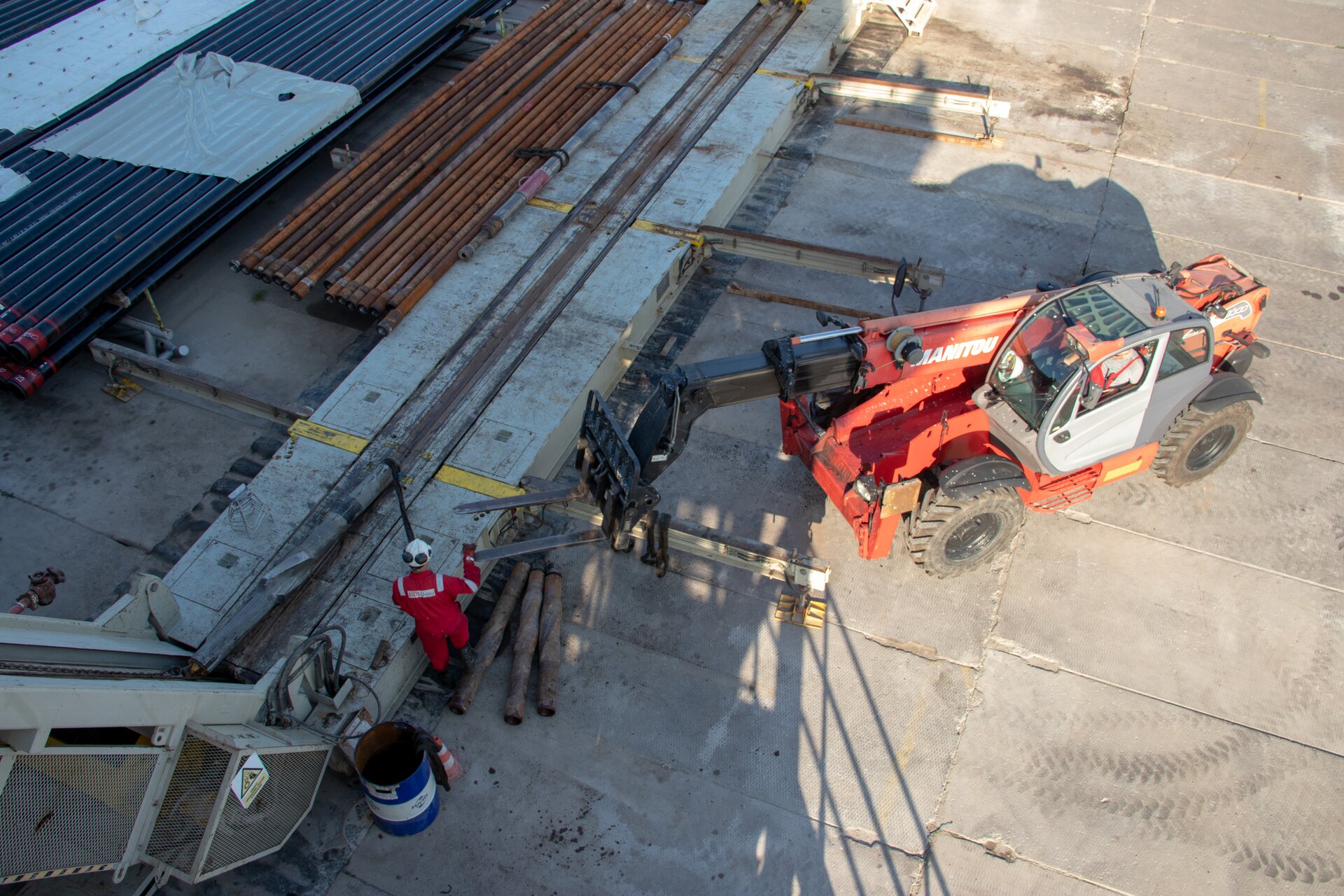

Na zdjęciu widoczny jest pomost rurowy i ześlizg. Po lewej stronie zdjęcia widać metalową pochylnię. Pochylnia zakończona jest na dole pomostem rurowym. Pomost jest w kształcie długiego prostokąta środkiem którego biegnie zagłębienie. W zagłębienie wkładana jest rura. Po lewej stronie pomosty leżą długie rury. Po prawej stronie pomostu znajduje się pojazd posiadający specjalny wysięgnik przy pomocy którego może podnieść rurę. Przed pojazdem znajduje się metalowy stelaż. Rama stelaża jest o kształcie graniastosłupa o podstawie trójkąta.
Przy połączeniu ześlizgu z pomostem stoi pracownik ubrany w czerwony strój roboczy i biały kask.

pompa odpowiedzialna za przetłaczanie płuczki wiertniczejpłuczka wiertniczapłuczki wiertniczej i wywołanie jej krążenia (obiegu) w otworze wiertniczym. Pompy płuczkowe są połączone z głowicą płuczkową za pośrednictwem przewodów rurowych i giętkiego węża płuczkowego

RtERR5n1hjEp3

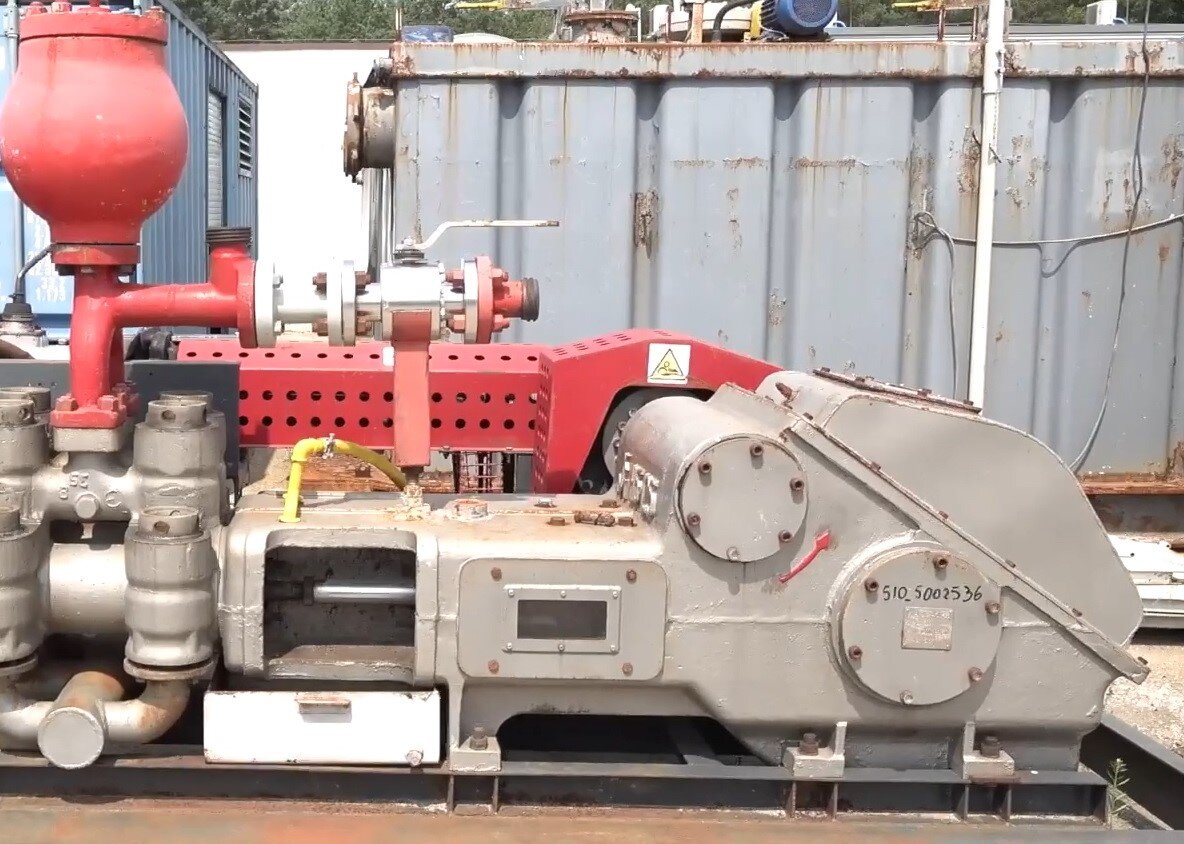

Zdjęcie przedstawia pompę płuczkową typu duplex. Urządzenie wykonane jest ze stali. U góry urządzenia widać czerwony zbiornik ciśnieniowy w kształcie gruszki. Po lewej stronie urządzenia znajduje się stalowa obudowa. Dół pompy połączony jest rurą kołnierzową ze zbiornikiem.
Pompa płuczkowa odpowiada za zatłaczanie płuczki wiertniczej na dno otworu z odpowiednio wysokim ciśnieniem pozwalającym na pokonanie oporów przepływu i wyniesienie płuczki z fazą stałą (zwiercinami) na powierzchnię. Widać również kompensator pulsacji po stronie wysokiego ciśnienia który służy do złagodzenia pulsacji powstających podczas pracy tłokowej pompy płuczkowej, która zasysa i tłoczy płuczkę strumieniem pulsującym. Powoduje to występowanie szkodliwych naprężeń dynamicznych w przewodzie tłocznym (pulsacji). Po stronie ssawnej pompy (niskiego ciśnienia) ma kształt walca z wewnętrznym rękawem gumowym wypełnionym gazem (azotem). Po stronie tłocznej pompy (wysokiego ciśnienia) ma kształt kuli z przeponą gumową wewnątrz. W celu dobrej amortyzacji powstającej pulsacji ciśnienie gazu nad przeponą powinno wynosić 2/3 ciśnienia tłoczenia pompy płuczkowej.

Film edukacyjny Organizacja działań wiertniczychDRnh4nZfuFilm edukacyjny Organizacja działań wiertniczych

jest załącznikiem do Planu RuchuPlany RuchuPlanu Ruchu. Dokument ten przeglądowo pokazuje w dwóch częściach: geologicznej i technicznej, przewidywaną konstrukcję otworu, zarurowanie, wysokość wytłoczenia zaczynu cementowego, uzbrojenie wgłębne i powierzchniowe, litologię, ewentualnie stratygrafię, podstawowe parametry płuczek wiertniczych, możliwe zagrożenia naturalne, przewidywane poziomy perspektywne, dopływ wód podziemnych, solanek, gazów kwaśnych, wielkości gradientów ciśnienia złożowego.

W części technicznej jest przewidziany rodzaj narzędzia wiercącego, a także, co już było wcześniej określone, horyzonty rdzeniowania i ilości pobranych próbek rdzeni wiertniczych. PGTO w łatwy sposób pokazuje osobom dozoru zakres koniecznych prac do wykonania, pomaga przewidzieć czas i rodzaj koniecznego sprzętu do skompletowania na czas robót na wiertni

Film edukacyjny Organizacja działań wiertniczychDRnh4nZfuFilm edukacyjny Organizacja działań wiertniczych

przed każdym dopuszczeniem urządzenia do ruchu, taki protokół musi być sporządzony. Jest świadectwem, że właściciel urządzenia odpowiedzialność bierze za prace i ewentualne szkody powstałe podczas pracy urządzenia. Stanowi on dokument dopuszczający wiertnię do ruchu. Odbioru technicznego dokonuje komisja odbioru, w której skład wchodzą pracownicy reprezentujący wszystkie służby oraz kierownik wiertni i budowy. W protokole powinny się znaleźć poniższe stwierdzenia ze strony komisji kolaudacyjnej:

–  zgodność pracy podzespołów w ruchu oraz zgodności stanu obiektów  z dokumentacją i przepisami bhp,

–  zgodność zabezpieczenia przeciwpożarowego z obowiązującą instrukcją oraz sposobu postępowania w przypadku powstania pożaru,

–  wyposażenie wiertni w dokumentację ruchową oraz w książki pracy urządzeń energo‑mechanicznych i osprzętu,

–  wyposażenie wiertni w odpowiednie urządzenia, sprzęt, narzędzia ratunkowe, części zamienne szybko zużywające się oraz materiały – zgodnie z normatywami,

–  zaopatrzenie pracowników wiertni w niezbędną odzież ochronną i roboczą oraz sprzęt ochrony osobistej

Film edukacyjny Organizacja działań wiertniczychDRnh4nZfuFilm edukacyjny Organizacja działań wiertniczych

określa stan otworu, wywarte ciśnienie i ewentualnie jego spadek. Stwierdza się czy kolumna rur jest szczelna, czy też nie, określa się również przyczynę nieszczelności

Film edukacyjny Organizacja działań wiertniczychDRnh4nZfuFilm edukacyjny Organizacja działań wiertniczych

raport energetyczny jest sporządzany zwykle na koniec każdego miesiąca. Znajduje się w nim wiele składników, które są ewidencjonowane na wiertni. Wyszczególnia się w nim pracujące urządzenia mechaniczne, zużywające określone ilości paliwa, smarów i olejów silnikowych, hydraulicznych czy przekładniowych a także czas pracy każdego urządzenia w godzinach w całym miesiącu. Ważne jest, aby w celu określania czasu pracy danego urządzenia korzystać z raportów dziennychdzienny raport wiertniczyraportów dziennych, ewentualnie raportu wiertaczaraport wiertaczaraportu wiertacza, w celu określenia czasu pracy

Film edukacyjny Organizacja działań wiertniczychDRnh4nZfuFilm edukacyjny Organizacja działań wiertniczych

raport płuczkowy jest dokumentem sporządzanym przez płuczkowego. Bardzo często serwis płuczkowy jest osobną firmą zatrudnianą przez kontraktora wiertniczego do współpracy w danym projekcie. Płuczkowy jest zobowiązany dokonywać na każdej zmianie pomiarów parametrów reologicznych
i fizykochemicznych, tj. parametrów lepkościowych, gęstości płuczki, zawartości jonów chlorkowych, magnezowych, potasowych, zawartości polimerów, aktywnych cząstek bentonitu, wskaźnika Pf i Mf, temperatury pomiaru, i innych parametrów płuczki wiertniczej. Innym ważnym składnikiem raportu płuczkowego jest przedstawiony skład aktualnie używanej płuczki, z podaniem stężenia danego składnika, ilości dodanej na danej zmianie

Film edukacyjny Organizacja działań wiertniczychDRnh4nZfuFilm edukacyjny Organizacja działań wiertniczych

raport wiertacza jest równie ważnym dokumentem, co dzienny raport wiertniczydzienny raport wiertniczydzienny raport wiertniczy. Na jego podstawie sporządzany jest raport dzienny. Wiertacz wypełnia arkusz raportu wpisując datę, nazwiska pomocników wieżowych, otworowych i dołowych. Zamieszcza ważne informacje dotyczące procesu wiercenia: głębokość otworu z początku i z końca swojej zmiany, ilość suwów pompy, nacisk na świder, BHA (Bottom hole assembly), czyli zestaw wgłębny, w którego skład wchodzi narzędzie wiercące, łączniki, stabilizatory, amortyzatory, i inne. Ważnym elementem jest czas pracy, który musi być podany w tym raporcie. Jest to niezbędne podczas określania czasu pracy BHA, przewodu wiertniczego i innych elementów

Film edukacyjny Organizacja działań wiertniczychDRnh4nZfuFilm edukacyjny Organizacja działań wiertniczych

każde nowoczesne urządzenie wiertnicze powinno być wyposażone w szereg czujników różnych parametrów stale rejestrowanych. Dane te są analizowane na bieżąco i zbierane w specjalnym urządzeniu zwanym rekordografem

RCCHeM01L9pTN

Na zdjęciu przedstawiono czerwony rekordograf czyli urządzenie wykorzystywane do zbierania i analizowania na bieżąco danych pomiarowych.
Podstawę urządzenia stanowi konstrukcja kratowa wykonana z ceowników czyli wyrobów hutniczych, walcowany lub giętych z metalu o przekroju litery C. Podstawa jest w kształcie czerwonego prostokąta który jest dodatkowo wzmocniony pionową prostą łączącą boki figury w punkcie stanowiącym połowę ich odległości. Na tylnej części podstawy osadzone jest urządzenie w kształcie czerwonego prostopadłościanu. Na przedniej ścianie prostopadłościany zamontowane są dwa układy pomiarowe. W dolnej części ekrany na tej samej wysokości znajdują się dwa szare elementy o kształcie graniastosłupa o podstawie elipsy. Nad elementami umieszczone są elementy o kształcie prostopadłościanów. Krawędzie urządzenia są w kolorze szarym a ściany urządzenia czarne. Na górnej podstawie prostopadłościany znajdują się dwa czarne cylindryczne elementy które umieszczone są pod kątem około <math aria‑label='czterdziestu pięciu stopni'>45° względem rury do której są przyłączone. Górne szare rury o kształcie cienkich cylindrów biegną pionowo w górę łącząc się z cienkim prostopadłościanem o zaokrąglonych górnych wierzchołkach. Na przedniej ścianie prostopadłościanu widać dwa okrągłe wskaźniki zegarowe. Wskaźniki znajdują się pod sobą. Rury odchodzące od elementu ze wskaźnikami, biegną górą urządzenia oraz przechodzą boczną prawą ścianą łącząc się z cienką rurą odchodzącą od graniastosłupa znajdującego się na przedniej ścianie urządzenia.
Na przodzie ramy, równolegle względem prostopadłościanu znajduje się czerwony stelaż tworzący z podstawą kształt prostokątny. Na górze stelażu znajdują się dwa zawory z niebieskimi kurkami od których biegnie cienka szara cylindryczna rura, która łączy się z rurami znajdującymi się u w lewej górnej części urządzenia i które następnie łączą się z cienkim prostopadłościanem ze wskaźnikami zegarowymi.
Za stelażem urządzenia widoczny jest pałką na którego końcu znajduje się duży wskaźnik o kształcie prostokątnym. Wskaźnik jest typu zegarowego. Boki wskaźnika są czarne.

Film edukacyjny Organizacja działań wiertniczychDRnh4nZfuFilm edukacyjny Organizacja działań wiertniczych

stacja pozwalająca na obsługę zamykania i otwierania wylotu otworu. Czynności te możliwe są poprzez energię hydrauliczną zawartą w akumulatorach energii hydraulicznej.

Film edukacyjny Organizacja działań wiertniczychDRnh4nZfuFilm edukacyjny Organizacja działań wiertniczych

Film instruktażowy (tutorial) Elementy uzbrojenia wylotu wiertniczegoDLXmNTSADFilm instruktażowy (tutorial) Elementy uzbrojenia wylotu wiertniczego

konstrukcja nośna służąca do zamocowania wielokrążka stałego (górnego), na którym podwieszany jest układ linowy urządzenia wiertniczego. Jest to sztywna konstrukcja kratowa w kształcie ściętego ostrosłupa, przeznaczona do przenoszenia obciążeń pionowych i wykonywania operacji związanych z zapuszczaniem i wyciąganiem przewodu wiertniczego i rur okładzinowych. Wykonana jest z rur lub kątowników, ustawiona na podbudowiepodbudowa urządzenia wiertniczegopodbudowie lub bezpośrednio na fundamentach. Służy ona do zawieszenia systemu wielokrążków wykorzystywanych przy operacjach zapuszczanie i wyciągania rur wiertniczych oraz do ustawiania tych rur i obciążników po ich wyciągnięciu z otworu. Wieże wiertnicze montowane są przy pomocy dźwigów z mniejszych elementów, które transportuje się indywidualnie. Przed wywróceniem zabezpieczają wieżę liny odciągowe rozpięte po przekątnych wieży. Najczęściej są stosowane na morskich urządzeniach wiertniczych, gdzie nie zachodzi konieczność jej demontażu podczas transportu. Udźwig wież wiertniczych dochodzi do $600\,\text{t}$ i więcej

RVCFBVnDPZAiL

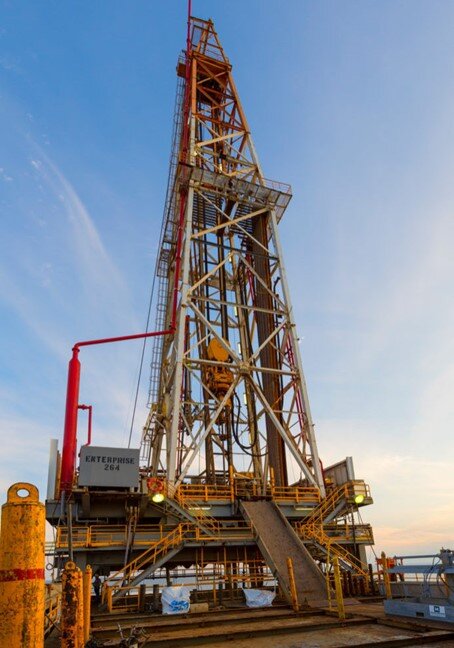

Na zdjęciu widać wieżę wiertniczą. Widoczne wieża jest konstrukcją kratową o kształcie ostrosłupa ściętego. W dolnej części zdjęcia widoczny jest podest w formie podbudowy. Z podestu do poziomu gruntu prowadzi pochylnia. Po lewej stronie podbudówki znajduje się cienki czerwony cylindryczny kształt od którego odchodzi czerwona rura. Rura biegnie do szczytu wieży. Ze szczytu wieży biegną liny na końcu których zamontowane jest urządzenie o kształcie ósemki.
W tle zdjęcia widać wodę.

Film edukacyjny Organizacja działań wiertniczychDRnh4nZfuFilm edukacyjny Organizacja działań wiertniczych

kontrukcje kratowe lub słupowe mające jeden lub dwa punkty podparcia, które przejmują siły pochodzące głównie od obciążenia haka, a liny odciągowe mogą spełniać rolę zabezpieczenia. Typową cechą wieżomasztu jest posiadanie kształtu przypominającego literę ,,A''. Ze względu na szerokość u podstawy wynoszącą od $4\,\text{m}$ do $10\,\text{m}$ konstrukcja ta transportowana jest jako mniejsze elementy, a następnie montowana (zbijana) przed ustawieniem do pionu. Za podniesienie do pionu wieżomasztu przeważnie odpowiada ten sam wyciąg wiertniczywyciąg wiertniczywyciąg wiertniczy, który jest później używany do zapuszczania i wyciągania elementów rurowych do otworu wiertniczego. Urządzenia wiertnicze wyposażone w wieżomaszty przeznaczone są do wiercenia głębokich otworów wiertniczych o głębokości dochodzącej do $7000\,\text{m}$

Rz8kRCvwXAv6c

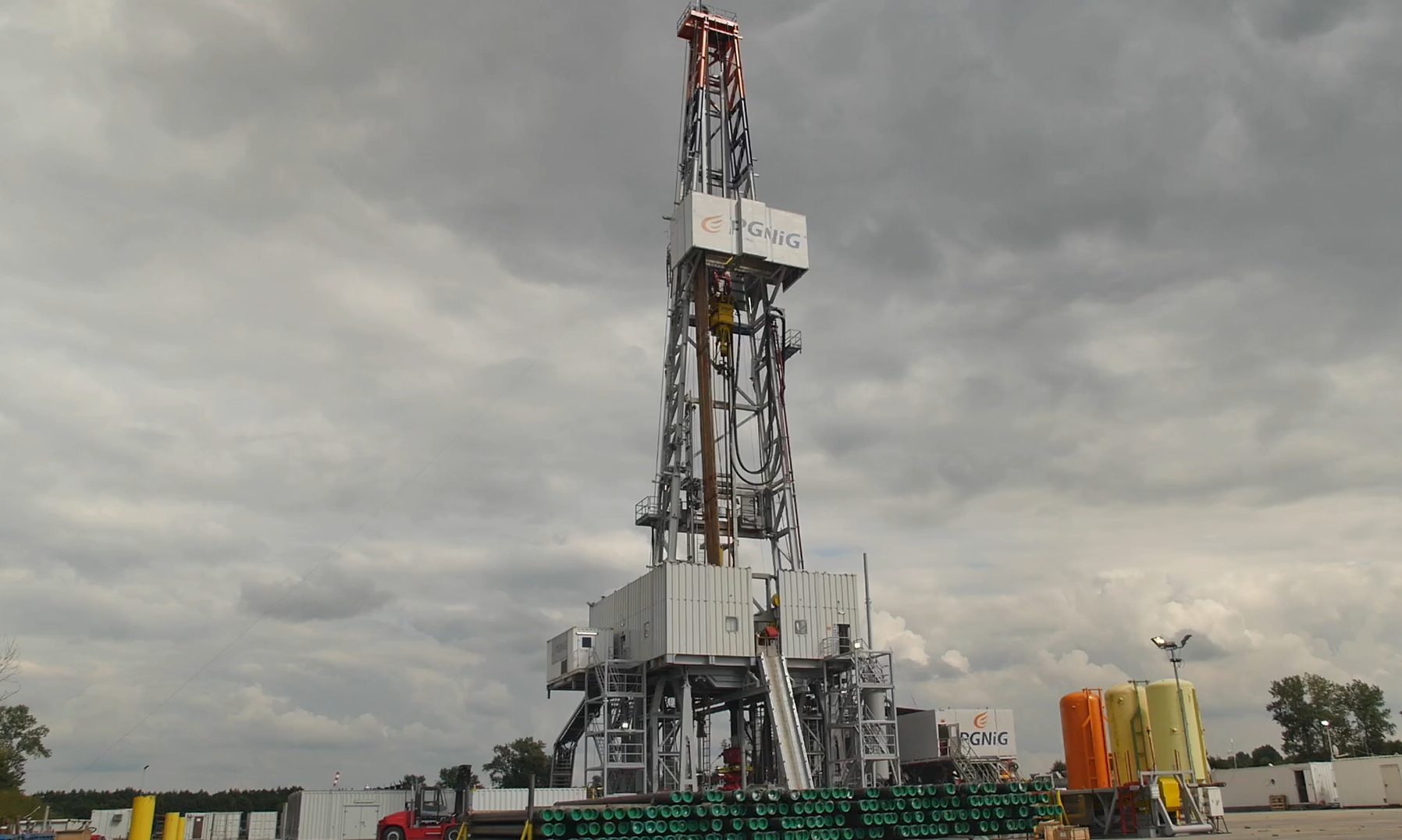

Na zdjęciu widoczny jest wieżomaszt. Wieżomaszt jest konstrukcją kratową przypominającą kształtem literę A. Widoczny na zdjęciu wieżomasz składa się z dwóch poziomów. Na dolnym pokładzie znajduje się duża szara obudowa wykonana z blachy falistej. Po prawej stronie wieżomasztu znajduje się drabina prowadząca na górny poziom. Środkiem wieżomaztu biegnie rura wydobywcza.
Wieżomaszt jest na tle nieba.

Film edukacyjny Organizacja działań wiertniczychDRnh4nZfuFilm edukacyjny Organizacja działań wiertniczych

jeden z głównych podzespołów wiertnicy służący do wyciągania i zapuszczania rur wiertniczych (płuczkowych i okładzinowych), podtrzymywania przewodu wiertniczego w otworze, popuszczania przewodu wiertniczego w miarę pogłębiania otworu. Ponadto za pomocą wyciągu możnawyciąg wiertniczywyciągu można podnosić wieżomasztwieżomaszt wiertniczywieżomaszt do położenia pionowego. Dodatkowo wyciąg wiertniczy umożliwia nawijanie dodatkowej liny wyciągu pomocniczego, używanego podczas wciągania elementów rurowych do szybu wiertniczego oraz bębenki pomocnicze służące do nawijania lin, którymi pociągane są klucze maszynoweklucz maszynowyklucze maszynowe używane do skręcania połączeń zwornikowych przewodu wiertniczego. Siła uciągu wyciągów wiertniczych dochodzi do $50\,\text{t}$

RzHR6CK8xmfz4

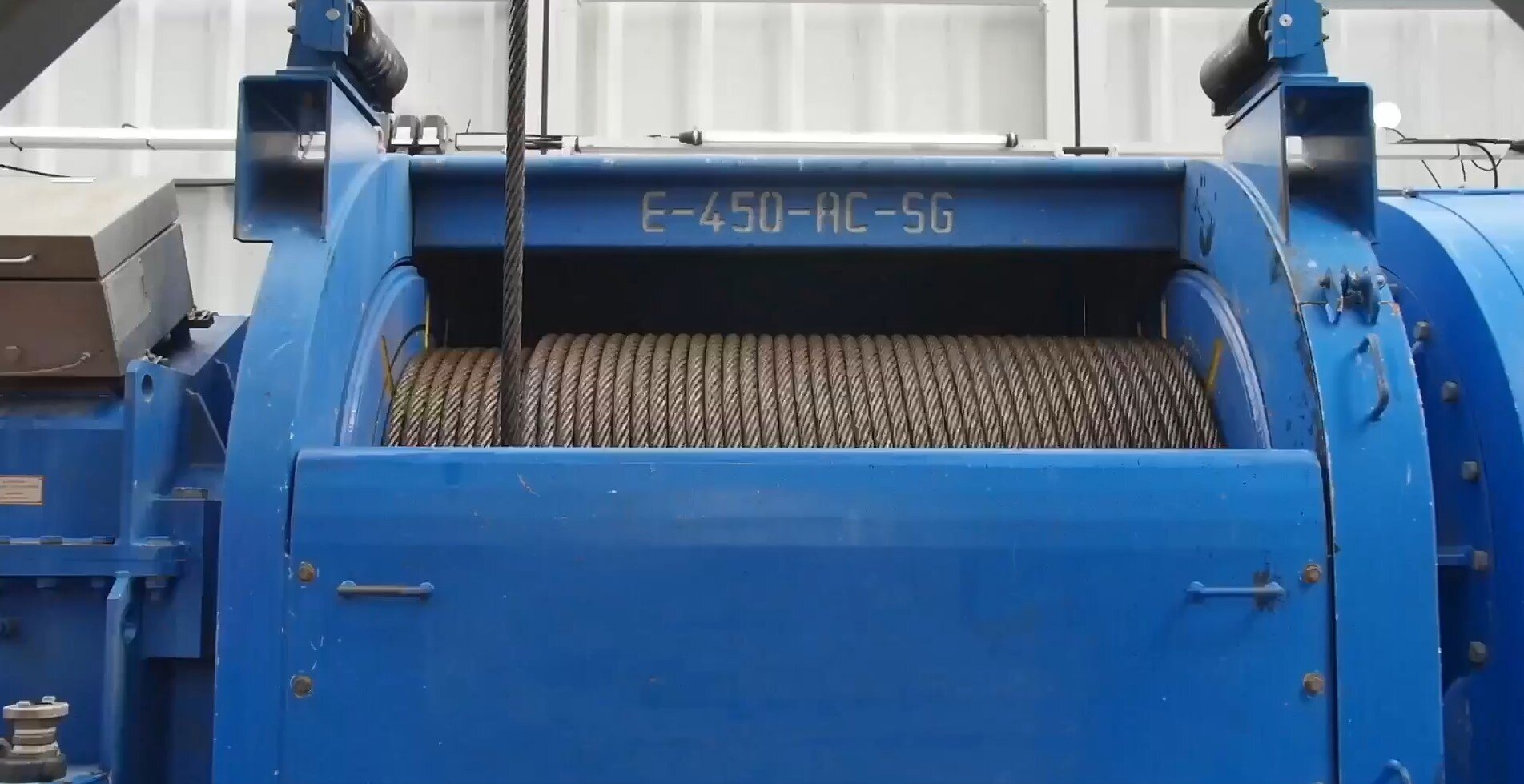

Na zdjęciu widac niebieski wyciąg wiertniczy: szpule oraz stalową linę. WYciąg wiertniczy jest to podzespół odpowiedzialny za nawijanie liny wiertniczej.

Film edukacyjny Organizacja działań wiertniczychDRnh4nZfuFilm edukacyjny Organizacja działań wiertniczych

na urządzeniach wiertniczych montowane są dwie wyciągarki pomocnicze. Pierwsza – mająca za zadanie wciągać do szybu wiertniczego elementy rurowe po ześlizguześlizgześlizgu – jej sterowanie znajduje się w szybie wiertniczym, a lina nawijana jest na bęben pomocniczy wyciągu głównego. Lina tego wyciągu przewieszona jest przez dodatkowe koło linowe na wielokrążku górnym. Drugą wyciągarkę mocuje się na końcu ześlizgu i używa np. do wyciągania przewodu wiertniczego z szybu na pomost rurowypomost rurowypomost rurowy. Niekiedy elementy te nie dają się samoczynnie zesunąć po ześlizgu

RamvXBPcWTiLs

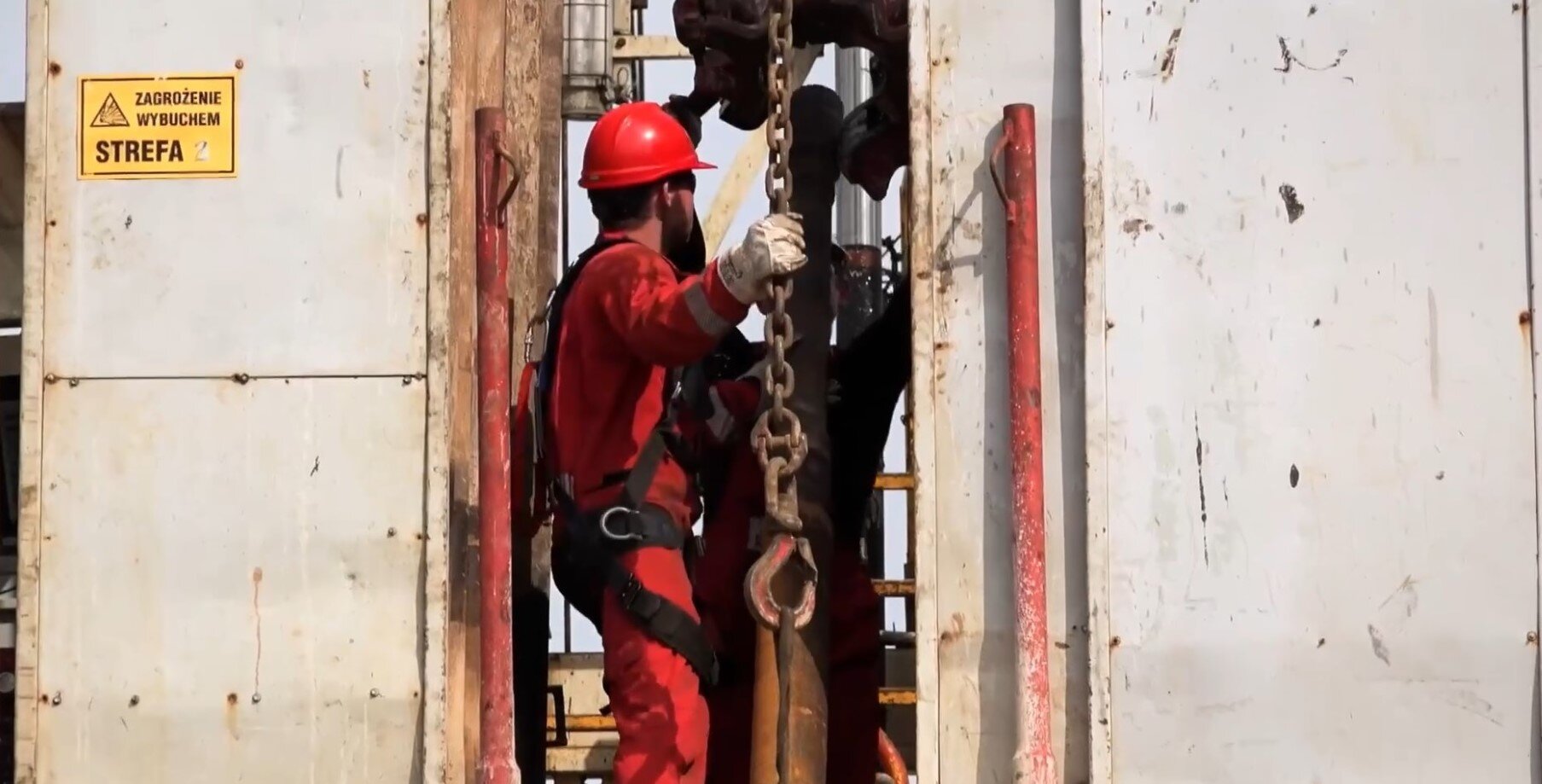

Ilustracja procesu wciągania. Mężczyzna ubrany w czerwony kombinezon wciąga metalowy element przy pomocy haka.

Film edukacyjny Organizacja działań wiertniczychDRnh4nZfuFilm edukacyjny Organizacja działań wiertniczych

ciśnieniowa armatura służąca do awaryjnego zamknięcia wylotu wiertniczego lub prowadzenia wierceń w systemie underbalance drilling(wiercenie z nadciśnieniem). W skład wyposażenia przeciwerupcyjnego wchodzą: więźba rurowa, łącznik dwukołnierzowy, łącznik dwukołnierzowy z bocznymi odejściami, linia zatłaczania, linia dławienia, manifolg dławienia, prewentery szczękowe (suwakowe), prewenter uniwersalny, głowica obrotowa

RHNIcgwKTBiSY

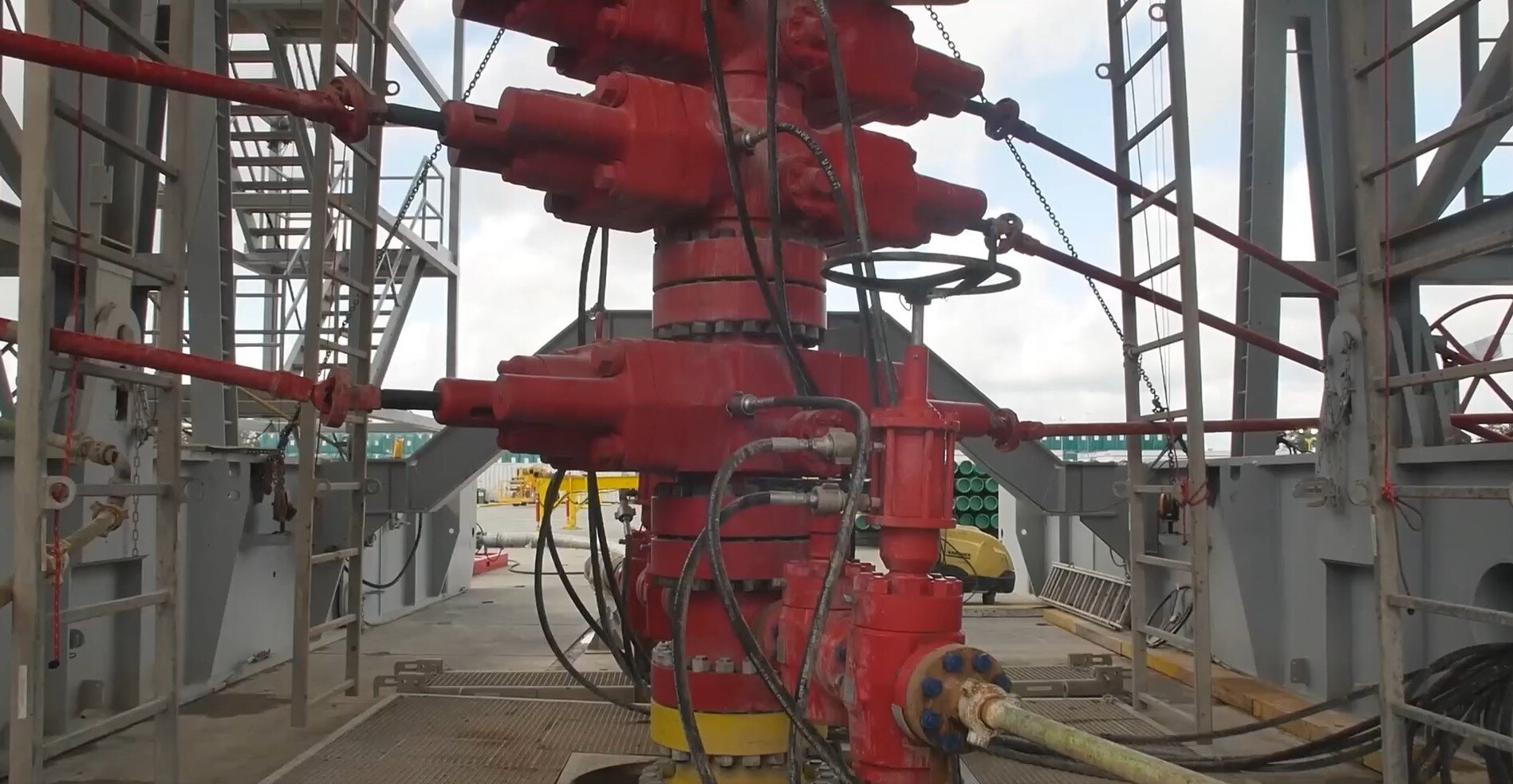

Zdjęcie przedstawia czerwone stalowe uzbrojenie przeciwerupcyjne otworu. Elementy w kształcie walca połączone są u podstawy oraz na wysokości środka urządzenia łącznikiem kołnierzowym połączonym przy użyciu czarny ch śrub. Z boku urządzenia, na wysokości podstawy, środka urządzenia oraz szczytu urządzenia, odchodzą czerwone liny .

Film edukacyjny Organizacja działań wiertniczychDRnh4nZfuFilm edukacyjny Organizacja działań wiertniczych

Film instruktażowy (tutorial) Elementy uzbrojenia wylotu wiertniczegoDLXmNTSADFilm instruktażowy (tutorial) Elementy uzbrojenia wylotu wiertniczego

stalowy zbiornik pozwalający na zmagazynowanie czystej wody, niezbędnej do prowadzenia procesu wiercenia otworu. Może on być zabudowany w ciągu zbiorników płuczkowychzbiorniki płuczkowezbiorników płuczkowych

Film edukacyjny Organizacja działań wiertniczychDRnh4nZfuFilm edukacyjny Organizacja działań wiertniczych

zbiornik pozwalający na zmagazynowanie paliwa ciekłego, niezbędnego do napędu wszystkich silników spalinowych zainstalowanych na wiertni. Zbiornik paliwa powinien zapewniać co najmniej jednodniowe zaopatrzenie urządzenia wiertniczego w paliwo

Film edukacyjny Organizacja działań wiertniczychDRnh4nZfuFilm edukacyjny Organizacja działań wiertniczych

zbiornik do którego może wpływać płuczka wiertniczapłuczka wiertniczapłuczka wiertnicza wraz ze zwiercinami. W wyniku małej prędkości przepływu płuczki zwierciny osadzają się na dnie zbiornika, a płuczka przepływa do zbiornika roboczego. Zbiornik sedymentacyjny oczyszcza płuczkę w sposób bierny (bez udziału dodatkowej energii). Oczyszczanie to jest mało efektywne

Film edukacyjny Organizacja działań wiertniczychDRnh4nZfuFilm edukacyjny Organizacja działań wiertniczych

zespół kontenerów stalowych pozwalających na sporządzanie, magazynowanie, oczyszczanie, kontrolę ilości i przepływ płuczki wiertniczejpłuczka wiertniczapłuczki wiertniczej. Wśród zbiorników płuczkowych wyróżnia się zbiornik: marszowy, roboczy, slagowy, zapasowy, odstojnik. Zbiorniki płuczkowe wyposażone są w mieszadła, które zapewniają nieustanne homogenizowanie płuczki oraz utrzymywanie w równowadze jej parametrów fizycznych i reologicznych. Pomiędzy zbiornikami istnieje możliwość przepływu lub przepompowywania płuczki. Dodatkowo urządzenia pomiarowe pozwalają na informowanie o ilości płuczki w danym zbiorniku.

Film edukacyjny Organizacja działań wiertniczychDRnh4nZfuFilm edukacyjny Organizacja działań wiertniczych

element konstrukcyjny urządzenia wiertniczego mocowany jako pochylnia pomiędzy pomostem rurowympomost rurowypomostem rurowym i szybem wiertniczym. Ześlizg służy do wciągania z poziomu terenu wiertni elementów rurowych do szybu wiertniczego

RVZKfFTySQXuE

Na zdjęciu widoczny jest pomost rurowy i ześlizg. Po lewej stronie zdjęcia widać metalową pochylnię. Pochylnia zakończona jest na dole pomostem rurowym. Pomost jest w kształcie długiego prostokąta środkiem którego biegnie zagłębienie. W zagłębienie wkładana jest rura. Po lewej stronie pomosty leżą długie rury. Po prawej stronie pomostu znajduje się pojazd posiadający specjalny wysięgnik przy pomocy którego może podnieść rurę. Przed pojazdem znajduje się metalowy stelaż. Rama stelaża jest o kształcie graniastosłupa o podstawie trójkąta.
Przy połączeniu ześlizgu z pomostem stoi pracownik ubrany w czerwony strój roboczy i biały kask.
