zbieranie informacji o urządzeniach srk na podstawie oględzin, testów, prób funkcjonalnych i pomiarów parametrów bez rozbierania zespołów tych urządzeń, połączone z rozpoznaniem środowiska ich pracy, następnie porównaniem zebranych informacji z wymaganymi parametrami lub stanami dopuszczalnymi

• Film instruktażowy - tutorial Utrzymanie urządzeń srkDitOylhaaFilm instruktażowy - tutorial Utrzymanie urządzeń srk

zbiór dokumentów producenta, np. dokumentacja techniczno‑ruchowa (DTR), wytyczne odbioru technicznego, instrukcje itp., zawierających informacje techniczne dotyczące urządzenia srk, zawierający dane dotyczące jego budowy (parametrów konstrukcyjno‑technicznych), działania, projektowania, zasad utrzymania (sprawdzania i metod pomiarowych) oraz wskazówki i zalecenia dotyczące jego bezpiecznego użytkowania

• Film instruktażowy - tutorial Utrzymanie urządzeń srkDitOylhaaFilm instruktażowy - tutorial Utrzymanie urządzeń srk

zespół wszystkich działań technicznych i organizacyjnych, mających na celu realizację przez użytkowane urządzenia funkcji sterowania ruchem kolejowym i zabezpieczenia ruchu na przejazdach kolejowo‑drogowy

• Film instruktażowy - tutorial Utrzymanie urządzeń srkDitOylhaaFilm instruktażowy - tutorial Utrzymanie urządzeń srk

zespół działań wchodzących w zakres obsługi technicznej urządzeń srk, mających na celu utrzymanie tych urządzeń w pełnej sprawności technicznej (eksploatacyjnej), w szczególności: uproszczone sprawdzanie funkcjonalne, regulacje i związane z nimi podstawowe pomiary, usuwanie nieprawidłowości w działaniu urządzeń srk, uzupełnianie ubytków powłok malarskich, smarów, olejów, elektrolitów, oględziny, czyszczenie, smarowanie, mycie

• Film instruktażowy - tutorial Utrzymanie urządzeń srkDitOylhaaFilm instruktażowy - tutorial Utrzymanie urządzeń srk

urządzenie służące do ręcznego zmieniania położenia rozjazdu, np. z położenia plusowego do minusowego

• Film instruktażowy - tutorial Utrzymanie urządzeń srkDitOylhaaFilm instruktażowy - tutorial Utrzymanie urządzeń srk

umożliwia swobodny przejazd w jednym poziomie kół taboru przez miejsce krzyżowania się szyn. W klasycznych rozjazdach występuje tam nieciągłość toków szynowych

• Wizualizacja modelu w grafice 2D lub 3D Obszar stacji kolejowejDFqbhdOJyWizualizacja modelu w grafice 2D lub 3D Obszar stacji kolejowej

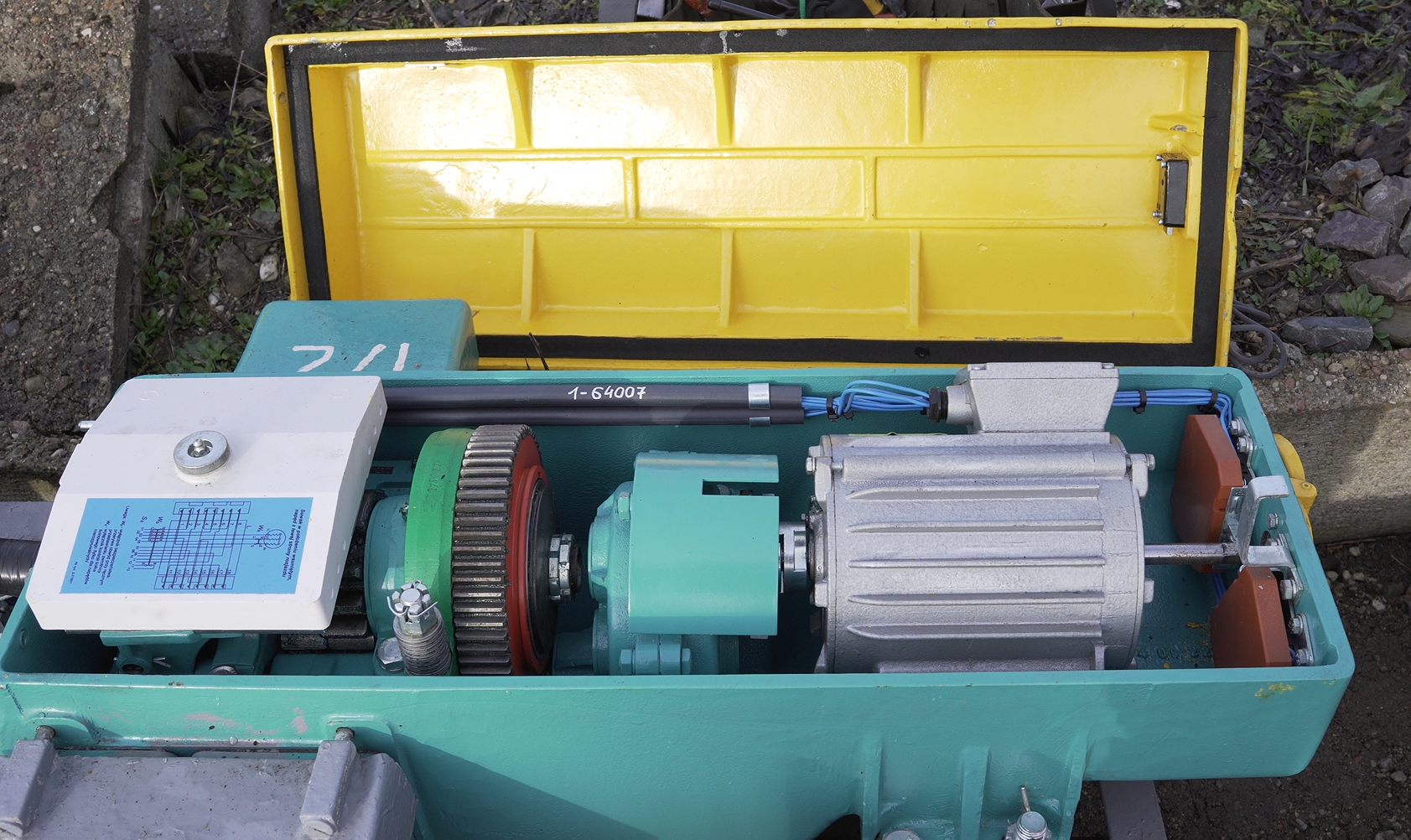

mechanizm napędzany elektrycznie bądź mechanicznie służący do zmiany położenia iglicy w stosunku do opornicy. Napędy zwrotnicowe mechaniczne scentralizowane są obsługiwane z nastawni. Poprzez przełożenie dźwigni zwrotnicowej pędnia, czyli stalowa linka przesuwa się i zmienia położenie zwrotnicy. Napędy zwrotnicowe elektryczne sterowane są w pełni zdalnie — poprzez podanie napięcia do mechanizmu zwrotnicowego z pulpitu kostkowego lub w najnowszych rozwiązaniach — poprzez komendę wywołaną kliknięciami w systemach komputerowych

R1Yqcg59Xxl38

Zdjęcie przedstawia Napęd zwrotnicowy. Widoczna jest skrzynka z napędem. Jej wieko jest zdjęte i leży obok skrzynki. Wewnątrz widoczne są cylindryczne motory oraz kable.

• Wizualizacja modelu w grafice 2D lub 3D Obszar stacji kolejowejDFqbhdOJyWizualizacja modelu w grafice 2D lub 3D Obszar stacji kolejowej

zespół działań wchodzących w zakres obsługi technicznej urządzeń srk, ujętych w harmonogramach napraw, obejmujących wymianę podzespołów zakwalifikowanych w przeglądach okresowych, badaniach diagnostycznych, innych badaniach lub zawartych w protokołach organów kontrolnych, kompleksowe czynności w zakresie odtwarzania powłok malarskich, wymiany smarów, olejów, elektrolitów, gazów w hydroakumulatorach

• Film instruktażowy - tutorial Utrzymanie urządzeń srkDitOylhaaFilm instruktażowy - tutorial Utrzymanie urządzeń srk

w ramach utrzymania urządzeń srk, zespół wszystkich czynności (zabiegów) związanych z konserwacją, przeglądami i naprawami bieżącymi

• Film instruktażowy - tutorial Utrzymanie urządzeń srkDitOylhaaFilm instruktażowy - tutorial Utrzymanie urządzeń srk

konstrukcyjnie występują połączenia złączami klasycznymi i spawanymi

• Wizualizacja modelu w grafice 2D lub 3D Obszar stacji kolejowejDFqbhdOJyWizualizacja modelu w grafice 2D lub 3D Obszar stacji kolejowej

elementy rozjazdu połączone są złączami klasycznymi wiszącymi lub podpartymi oraz — w razie konieczności — złączami izolowanymi

• Wizualizacja modelu w grafice 2D lub 3D Obszar stacji kolejowejDFqbhdOJyWizualizacja modelu w grafice 2D lub 3D Obszar stacji kolejowej

z uwagi na konieczność izolowania niektórych toków szynowych, wybrane toki połączone są złączami klasycznymi izolowanymi, a pozostałe — złączami spawanymi

• Wizualizacja modelu w grafice 2D lub 3D Obszar stacji kolejowejDFqbhdOJyWizualizacja modelu w grafice 2D lub 3D Obszar stacji kolejowej

wybrane toki połączone są złączami izolowanymi klejono‑sprężonymi, a pozostałe złączami spawanymi

• Wizualizacja modelu w grafice 2D lub 3D Obszar stacji kolejowejDFqbhdOJyWizualizacja modelu w grafice 2D lub 3D Obszar stacji kolejowej

rozjazdy różnią się pod względem konstrukcyjnym od odmiany z izolacją klasyczną innym rozmieszczeniem złączy izolowanych

• Wizualizacja modelu w grafice 2D lub 3D Obszar stacji kolejowejDFqbhdOJyWizualizacja modelu w grafice 2D lub 3D Obszar stacji kolejowej

wszystkie elementy rozjazdu połączone są złączami spawanymi

• Wizualizacja modelu w grafice 2D lub 3D Obszar stacji kolejowejDFqbhdOJyWizualizacja modelu w grafice 2D lub 3D Obszar stacji kolejowej

pręt służący do zmiany położenia rozjazdu, jego ruch wywołany jest pracą silnika elektrycznego napędu zwrotnicowego

• Film instruktażowy - tutorial Utrzymanie urządzeń srkDitOylhaaFilm instruktażowy - tutorial Utrzymanie urządzeń srk

zespół działań wchodzących w zakres obsługi technicznej urządzeń srk obejmujący okresowe czynności w zakresie konserwacji, sprawdzania funkcjonalnego, pomiarów wartości elektrycznych i mechanicznych, przywracanie nominalnych parametrów pracy urządzeń, sprawdzanie poprawności współpracy poszczególnych elementów, wyznaczanie zakresu planowych napraw

• Film instruktażowy - tutorial Utrzymanie urządzeń srkDitOylhaaFilm instruktażowy - tutorial Utrzymanie urządzeń srk

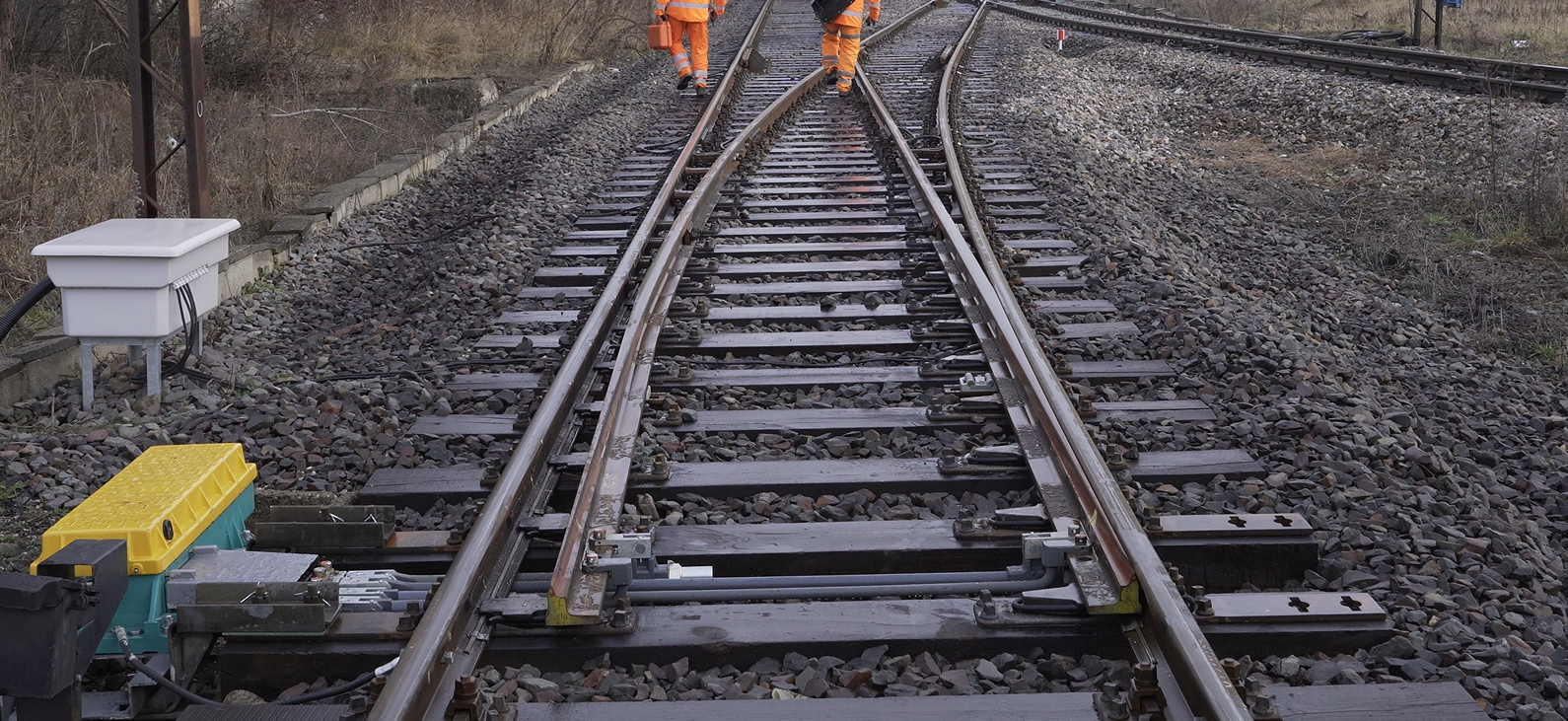

specjalna konstrukcja wielotorowa wykonana z szyn, kształtowników stalowych oraz innych elementów, umożliwiająca przejazd pojazdów kolejowych z jednego toru na drugi z określoną prędkością

R18y3VYXHksZ9

Zdjęcie przedstawia rozjazd. Widoczny jest tor kolejowy rozdzielający się na dwa tory. W oddali po prawej widać połączenie jednego z nich z innym torem. Przy rozjeździe z lewej strony widać skrzynkę z napędem rozjazdu.

• Wizualizacja modelu w grafice 2D lub 3D Obszar stacji kolejowejDFqbhdOJyWizualizacja modelu w grafice 2D lub 3D Obszar stacji kolejowej

siła, która potrzeba jest aby wywołać zmianę położenia rozjazdu np. z położenia plusowego do minusowego

• Film instruktażowy - tutorial Utrzymanie urządzeń srkDitOylhaaFilm instruktażowy - tutorial Utrzymanie urządzeń srk

umożliwia zmierzenie odległości między dwoma elementami konstrukcji w sytuacji, gdy niemożliwe jest użycie innego miernika, np. kiedy części są położone blisko siebie

• Film instruktażowy - tutorial Utrzymanie urządzeń srkDitOylhaaFilm instruktażowy - tutorial Utrzymanie urządzeń srk

celowe połączenie z szynami toru (siecią powrotną) jest zabezpieczeniem na wypadek przebicia prądu, służy jako zabezpieczenie przeciwporażeniowe

• Film instruktażowy - tutorial Utrzymanie urządzeń srkDitOylhaaFilm instruktażowy - tutorial Utrzymanie urządzeń srk

urządzenia techniczne, których zadaniem jest zapewnienie wymagane poziomu bezpieczeństwa i jakości ruchu kolejowego

• Wizualizacja modelu w grafice 2D lub 3D Obszar stacji kolejowejDFqbhdOJyWizualizacja modelu w grafice 2D lub 3D Obszar stacji kolejowej

w ramach eksploatacji, zespół wszystkich działań technicznych i organizacyjnych mających na celu zachowanie struktury urządzeń srk w stanie umożliwiającym wypełnianie wymaganych funkcji zabezpieczenia i sterowania ruchem kolejowym, utrzymanie obejmuje obsługę techniczną, obsługę diagnostyczną, oraz remonty urządzeń srk

• Film instruktażowy - tutorial Utrzymanie urządzeń srkDitOylhaaFilm instruktażowy - tutorial Utrzymanie urządzeń srk

część rozjazdu, zawierająca elementy ruchome, umożliwiająca przejazd pojazdu szynowego z jednego toru na drugi przy zachowaniu ciągłości toków szynowych
