chemiczne oczyszczanie emulsji, np. usuwanie wody z ropy naftowej; demulgacja

E‑book Technologia oczyszczania ropy naftowejDvoI84SBE‑book Technologia oczyszczania ropy naftowej

zwykle środek powierzchniowo czynny, stosowany do rozbijania emulsji. Deemulgator zmniejsza napięcie powierzchniowe ropy, aby rozbić emulsje olejowo‑wodne

E‑book Technologia oczyszczania ropy naftowejDvoI84SBE‑book Technologia oczyszczania ropy naftowej

urządzenie działające podobnie do kolumny rektyfikacyjnej, zwiększające efektywność procesu destylacji (służącego rozdzielaniu mieszanin ciekłych)

E‑book Technologia oczyszczania ropy naftowejDvoI84SBE‑book Technologia oczyszczania ropy naftowej

materiał, w którym bardzo słabo przewodzony jest prąd elektryczny

E‑book Technologia oczyszczania ropy naftowejDvoI84SBE‑book Technologia oczyszczania ropy naftowej

układ dwu wzajemnie nierozpuszczalnych cieczy, z których jedna jest rozproszona w drugiej w postaci zawieszonych drobnych kropel. Ciecz która tworzy zawieszone krople stanowi fazę dyspergowaną a ciecz w której zawieszone są krople ośrodek dyspersyjny

E‑book Technologia oczyszczania ropy naftowejDvoI84SBE‑book Technologia oczyszczania ropy naftowej

emulsja hydrofilowa. W tym wypadku krople ropy( oleju) tworzą fazę dyspergowaną w ośrodku  dyspersyjnym wodnym

E‑book Technologia oczyszczania ropy naftowejDvoI84SBE‑book Technologia oczyszczania ropy naftowej

emulsja hydrofobowa. Krople wody tworzą fazę dyspergowaną w ośrodku dyspersyjnym  ropy naftowej

E‑book Technologia oczyszczania ropy naftowejDvoI84SBE‑book Technologia oczyszczania ropy naftowej

gaz ziemny zawierający wodę

E‑book Technologia oczyszczania ropy naftowejDvoI84SBE‑book Technologia oczyszczania ropy naftowej

gaz, który nie zawiera pary wodnej

E‑book Technologia oczyszczania ropy naftowejDvoI84SBE‑book Technologia oczyszczania ropy naftowej

gaz ziemny wypływający z odwiertu

E‑book Technologia oczyszczania ropy naftowejDvoI84SBE‑book Technologia oczyszczania ropy naftowej

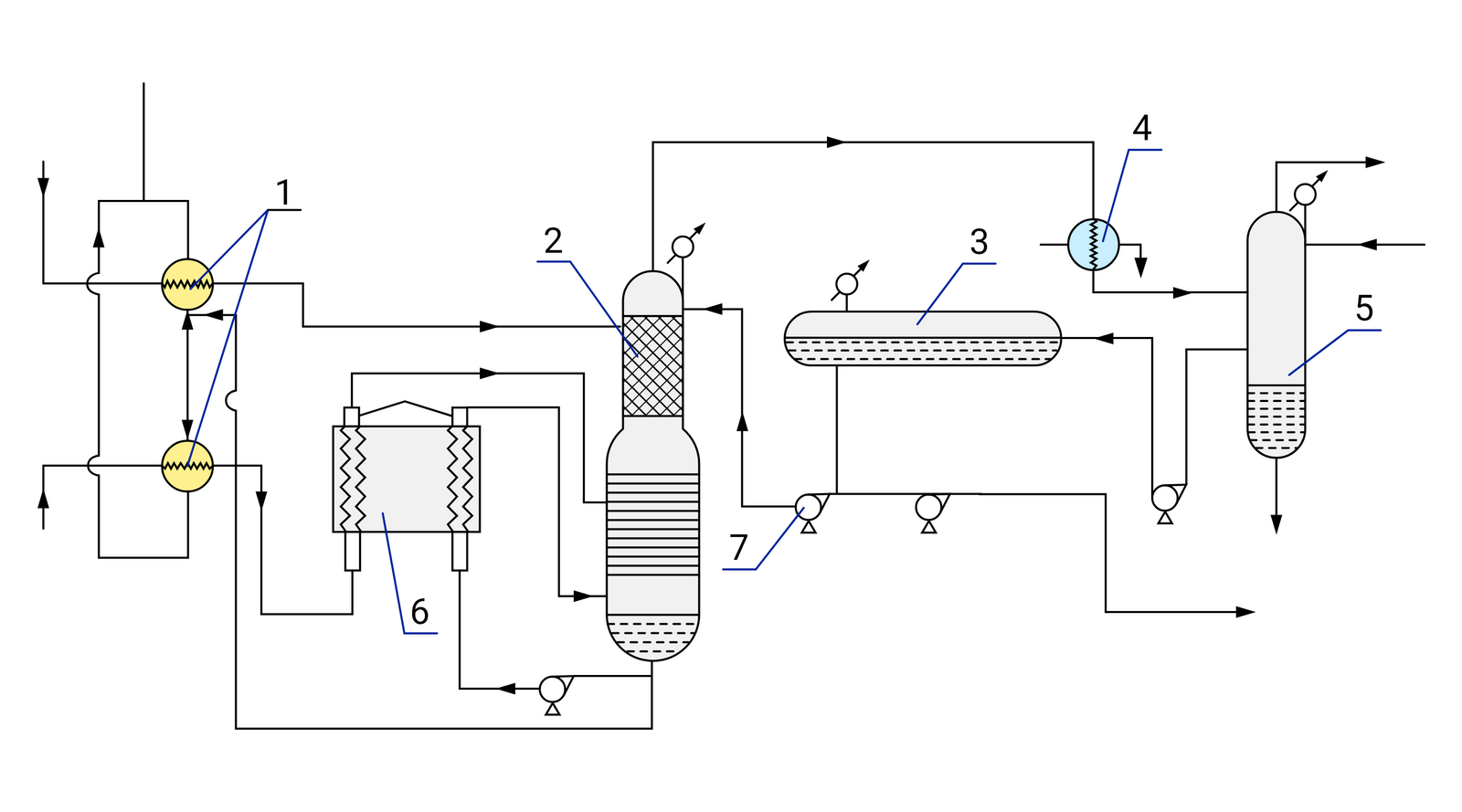

jest częścią instalacji do stabilizacji termicznej ropy naftowej. Ropa przetłaczana jest przez wymiennik ciepła, ogrzewana, następnie część z niej wpływa do środkowej części kolumny stabilizacyjnej, a część przepływa przez grzejnik

R1PQe8AXI4WDp

Na zdjęciu przedstawiono czarno – biały schemat instalacji do stabilizacji ropy naftowej.
Z lewej strony schematu znajduje się kształt zbliżony do prostokąta o orientacji pionowej. Na lewej krawędzi prostokąta narysowany jest grot strzałki. Grot strzałki jest zwrócony do góry (wzdłuż krawędzi). W górnej i dolnej części prawej krawędzi prostokąta narysowane są dwa okręgi. W środku okręgów narysowany jest zygzak. Elementy są opisane cyfrą jeden. Są to wymienniki ciepła. Pomiędzy wymiennikami ciepła znajduje się obustronna strzałka. Groty strzałki zwrócone skierowane są w stronę wymienników.
Przez prostokątny kształt oraz dolny wymiennik poprowadzona jest prosta. Na prostej znajduje się grot. Grot zwrócony jest w prawo. Prosta łączy się z lewym prostokątem będącym częśćią elementu opisanego cyfrą sześć czyli grzejnika. Grzejnik jest przedstawiony jako kształt domu. Wewnątrz kształtu, po obu bokach narysowane są cienkie pionowe prostokąty o orientacji pionowej. Środkowa część prostokątów jest w kształcie zygzaka.
Przez prostokątny kształt oraz górny wymiennik poprowadzona jest prosta. Na prostej znajduje się grot. Grot zwrócony jest w prawo. Prosta łączy się z elementem opisanym cyfrą dwa czyli kolumną stabilizującą. Dodatkowo do elementu dochodząc strzałki łączące górne krawędzie prostokątów znajdujących się w grzejniku. Kolumna stabilizująca jest w kształcie kręgla. Dolna część kolumny jest oznaczona przerywanymi liniami. Środkowa część kolumny jest oznaczona poziomymi prostymi. Proste są względem siebie równoległe. Górna część kolumny jest oznaczona linią o kształcie siatki. Oczko siatki jest to rąb. Z dolnej części kolumny wychodzi prosta. Prosta łączy się z dolną podstawą prawego prostokąta w grzejniku. Pomiędzy kolumną, a grzejnikiem prosta przechodzi przez element o kształcie okręgu znajduje się na trójkątnej podstawie. Dodatkowo druga odnoga prostej wychodzącej z kolumny łączy się z prostą pomiędzy wymiennikami ciepła. Z górnej części kolumny wychodzi prosta. Na prostej narysowana jest strzałka. Grot strzałki zwrócony jest w prawo. Prosta łączy się z elementem oznaczonym cyfrą cztery czyli kondensatorem.
Kondensator jest narysowany w formie okręgu w środku którego znajduje się pionowy wężyk. Z prawego boku okręgu odchodzi łamana na końcu której znajduje się grot strzałki skierowany w dół. Z dołu separatora odchodzi prosta łącząca się z elementem oznaczonym cyfrą pięć. Na prostej jest grot strzałki Grot skierowany jest w prawo.
Element oznaczony cyfrą pięć jest to separator. Separator jest o kształcie podłużnego prostokąta o orientacji pionowej. Górna i dolna podstawa krawędź jest zaokrąglona. W środku kształtu, przy podstawie separatora narysowane jest w wypełnienie w formie przerywanych linii. Z górnej i dolnej krawędzi separatora odchodzą proste na których znajdują się strzałki. Groty strzałek są zwrócone w kierunku od separatora. Do górnej części prawej krawędzi separatora dochodzi prosta. Na prostej narysowany jest grot strzałki. Grot jest zwrócony w kierunku separatora. Z dolnej części lewej krawędzi separatora odchodzi prosta łącząca się z elementem oznaczony cyfrą trzy. Jest to zbiornik gazoliny. Na prostej znajduje się grot strzałki zwrócony w lewo czyli w kierunku zbiornika gazoliny. Prosta przechodzi przez okrągły element który jest osadzony na trójkątnej podstawie.
Zbiornik gazoliny jest w kształcie cienkiego podłużnego prostokąta o orientacji poziomej. Prostokąt jest do połowy wypełniony. Wypełnienie jest narysowane w formie przerywanych linii. Od dolnej krawędzi zbiornika odchodzi prosta. Prosta rozdziela się na dwa kierunki. Lewa odnoga łączy się z górną częścią prawej krawędzi kolumny stabilizacyjnej. Prosta przechodzi przez kształt opisany cyfrą siedem czyli pompę. Pompa jest narysowana jako okrągły element osadzony na trójkątnej podstawie. Prawa odnoga przechodzi przez pompę i biegnie dalej. Na końcu prostej narysowany jest grot strzałki. Grot zwrócony jest w prawo.

Animacja 3D Stabilizacja ropy naftowej metodą termicznąDjUtnBlpEAnimacja 3D Stabilizacja ropy naftowej metodą termiczną

Galeria zdjęć Wyposażenie instalacji do stabilizacji termicznej ropy naftowejDDFAo66KEGaleria zdjęć Wyposażenie instalacji do stabilizacji termicznej ropy naftowej

E‑book Technologia oczyszczania ropy naftowejDvoI84SBE‑book Technologia oczyszczania ropy naftowej

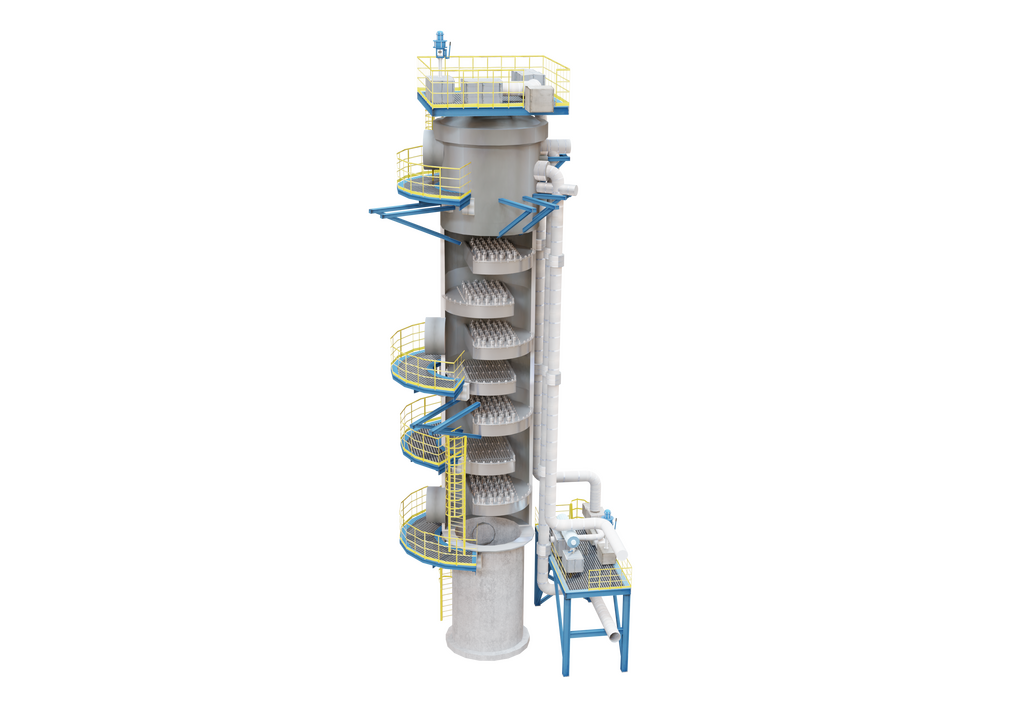

zbiornik frakcjonujący przeznaczony do oddzielania gazu od cieczy lub obniżania ciśnienia par cieczy

RoT9xIdJe3uoK

Na ekranie widoczna jest kolumna stabilizacyjna. Kolumna stabilizacyjna to zbiornik frakcjonujący przeznaczony do oddzielania gazu od cieczy lub obniżania ciśnienia par cieczy.
Widoczna na ilustracji kolumna składa się z walca w orientacji pionowej. Walec jest pusty w środku. Podstawa jest betonowa, a powyżej w środkowej części znajdują się dwie półki perforowane oraz pięć półek z kołpakiem. Półki ułożone są od dołu w kolejności półka z kołpakiem, półka perforowana, półka z kołpakiem, półka perforowana oraz trzy półki z kołpakiem. Górna cześć walca jest zabudowana. Na samej górze kolumny znajduje się balkon z barierkami, rurami przemysłowymi oraz prostopadłościennymi urządzeniami takimi jak wentylacje. Wokół kolumny znajduje się wiele balkonów. Pomiędzy balkonami znajdują się zabudowane drabinki prowadzące na wyższy balkon. Z prawej strony kolumny poprowadzone są rury przemysłowe. U dołu kolumny, w pewnej odległości, znajduje się dodatkowy balkon na podwyższeniu. Poprowadzone są tam rury przemysłowe oraz znajdują się tam prostopadłościenne urządzenia takie jak wentylacje.

Animacja 3D Stabilizacja ropy naftowej metodą termicznąDjUtnBlpEAnimacja 3D Stabilizacja ropy naftowej metodą termiczną

Galeria zdjęć Wyposażenie instalacji do stabilizacji termicznej ropy naftowejDDFAo66KEGaleria zdjęć Wyposażenie instalacji do stabilizacji termicznej ropy naftowej

E‑book Technologia oczyszczania ropy naftowejDvoI84SBE‑book Technologia oczyszczania ropy naftowej

ciecz zawierająca węglowodory ciekłe o składzie bardzo lekkiej ropy naftowej, np. pentany i węglowodory o dłuższym łańcuchach

Animacja 3D Stabilizacja ropy naftowej metodą termicznąDjUtnBlpEAnimacja 3D Stabilizacja ropy naftowej metodą termiczną

E‑book Technologia oczyszczania ropy naftowejDvoI84SBE‑book Technologia oczyszczania ropy naftowej

wyposażenie wymiennika ciepła wykorzystujące chłodzenie wodne lub powietrzne w celu skroplenia gorących par w ciecz

RhTcoB1TKg6QW

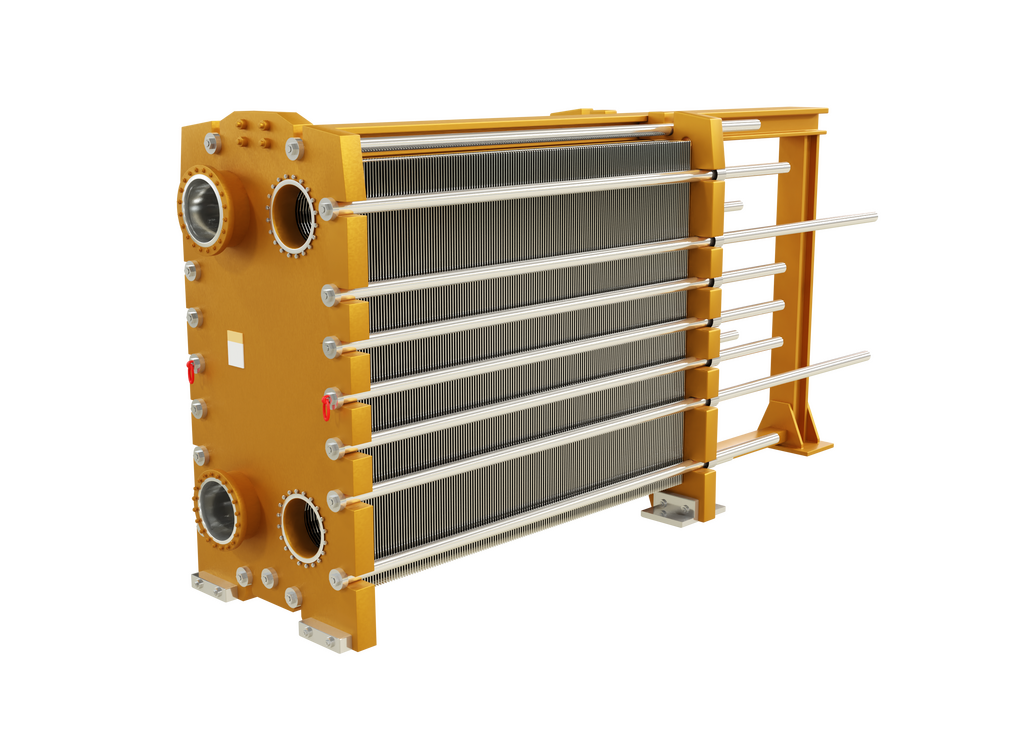

Na ekranie widoczny jest kondensator inaczej nazywany chłodnicą. Stanowi on wyposażenie wymiennika ciepła. Służy ona do wymiany ciepła między ciałami o różnej temperaturze, jest celem jest zmniejszenie różnicy temperatury.
Widoczna na ilustracji chłodnica przedstawiona została jako dwie prostokątne pomarańczowe płyty na nóżkach. Pomiędzy płytami głównymi znajduje się pakiet płyt termicznych połączonych ze sobą. Główne płyty połączone są ze sobą za pomocą metalowych prętów po bokach. Pręty wystają w tylnej części kondensatora. Za ostatnią płytą znajduje się dodatkowa nóżka, która jest połączona z ostatnią płytą. Na przedniej płycie widocznej są cztery otwory.

Animacja 3D Stabilizacja ropy naftowej metodą termicznąDjUtnBlpEAnimacja 3D Stabilizacja ropy naftowej metodą termiczną

Galeria zdjęć Wyposażenie instalacji do stabilizacji termicznej ropy naftowejDDFAo66KEGaleria zdjęć Wyposażenie instalacji do stabilizacji termicznej ropy naftowej

E‑book Technologia oczyszczania ropy naftowejDvoI84SBE‑book Technologia oczyszczania ropy naftowej

mieszanina kwasów karboksylowych posiadających w swojej strukturze pierścień cyklopentanowy lub cykloheksanowy. Otrzymywany jest w wyniku rafinacji i utlenienia frakcji naftenowej ropy naftowej. Kwasy naftenowe znajdujące się w ropie naftowej powodują korozję aparatury w rafineriach

Animacja 3D Stabilizacja ropy naftowej metodą termicznąDjUtnBlpEAnimacja 3D Stabilizacja ropy naftowej metodą termiczną

E‑book Technologia oczyszczania ropy naftowejDvoI84SBE‑book Technologia oczyszczania ropy naftowej

oczyszczanie ropy naftowej ze związków siarki, a przede wszystkim usuwanie siarkowodoru

E‑book Technologia oczyszczania ropy naftowejDvoI84SBE‑book Technologia oczyszczania ropy naftowej

usuwanie wody z gazu ziemnego w celu spełnienia normy transportowej i zapobiegania formowaniu się hydratów

E‑book Technologia oczyszczania ropy naftowejDvoI84SBE‑book Technologia oczyszczania ropy naftowej

wosk oddzielony od ropy naftowej typu parafinowego w wyniku ochładzania, może on się gromadzić wewnątrz rur i przewodów w trakcie wydobycia

Animacja 3D Stabilizacja ropy naftowej metodą termicznąDjUtnBlpEAnimacja 3D Stabilizacja ropy naftowej metodą termiczną

kondensat gazolinowy w postaci pary, unoszonej w gazie ziemnym

Animacja 3D Stabilizacja ropy naftowej metodą termicznąDjUtnBlpEAnimacja 3D Stabilizacja ropy naftowej metodą termiczną

rodzaj wypełnienia kształtkowego wymienników masy, takich jak kolumna rektyfikacyjna lub kolumna absorpcyjna, stosowanych w instalacjach przemysłu chemicznego. Nazwa pierścieni pochodzi od nazwiska ich wynalazcy, niemieckiego chemika Friedricha Raschiga

RGKR1vIqoYKXI

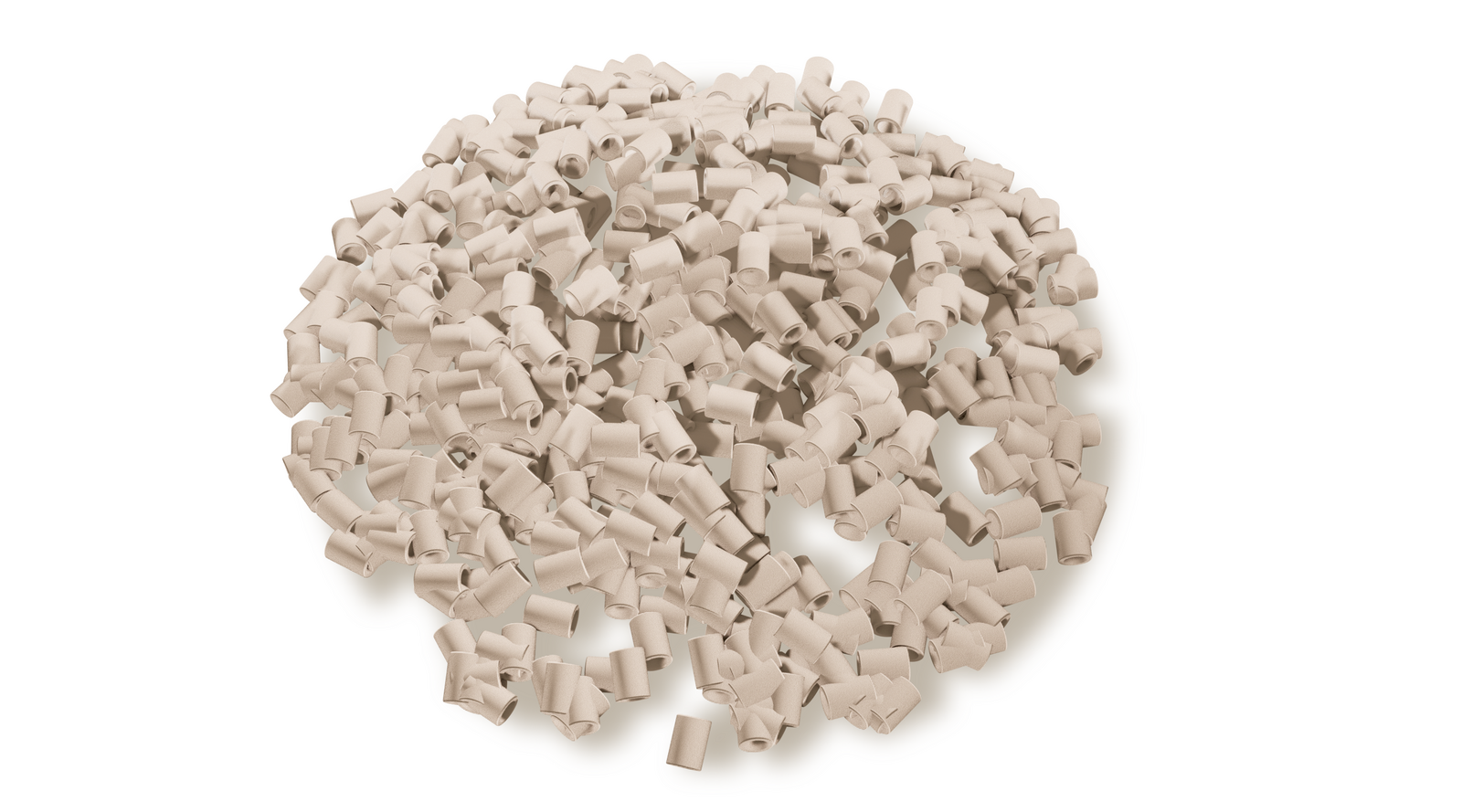

Na ilustracji znajdują Na zdjęciu przedstawiono pierścienie Raschiga. Pierścien Raschiga jest to rodzaj wypełnienia kształtkowego wymienników masy, np. kolumna rektyfikacyjna lub kolumna absorpcyjna.
Widoczne na zdjęcie elementy są w kształcie krótkich rurek. Rurki mają grubą ścianę. Pierścienie leżą obok siebie tworząc niewielki stos.

E‑book Technologia oczyszczania ropy naftowejDvoI84SBE‑book Technologia oczyszczania ropy naftowej

urządzenie mechaniczne stosowane do wywarcia ciśnienia i wymuszenia przepływu płynów

Rpi72rK0y2rbe

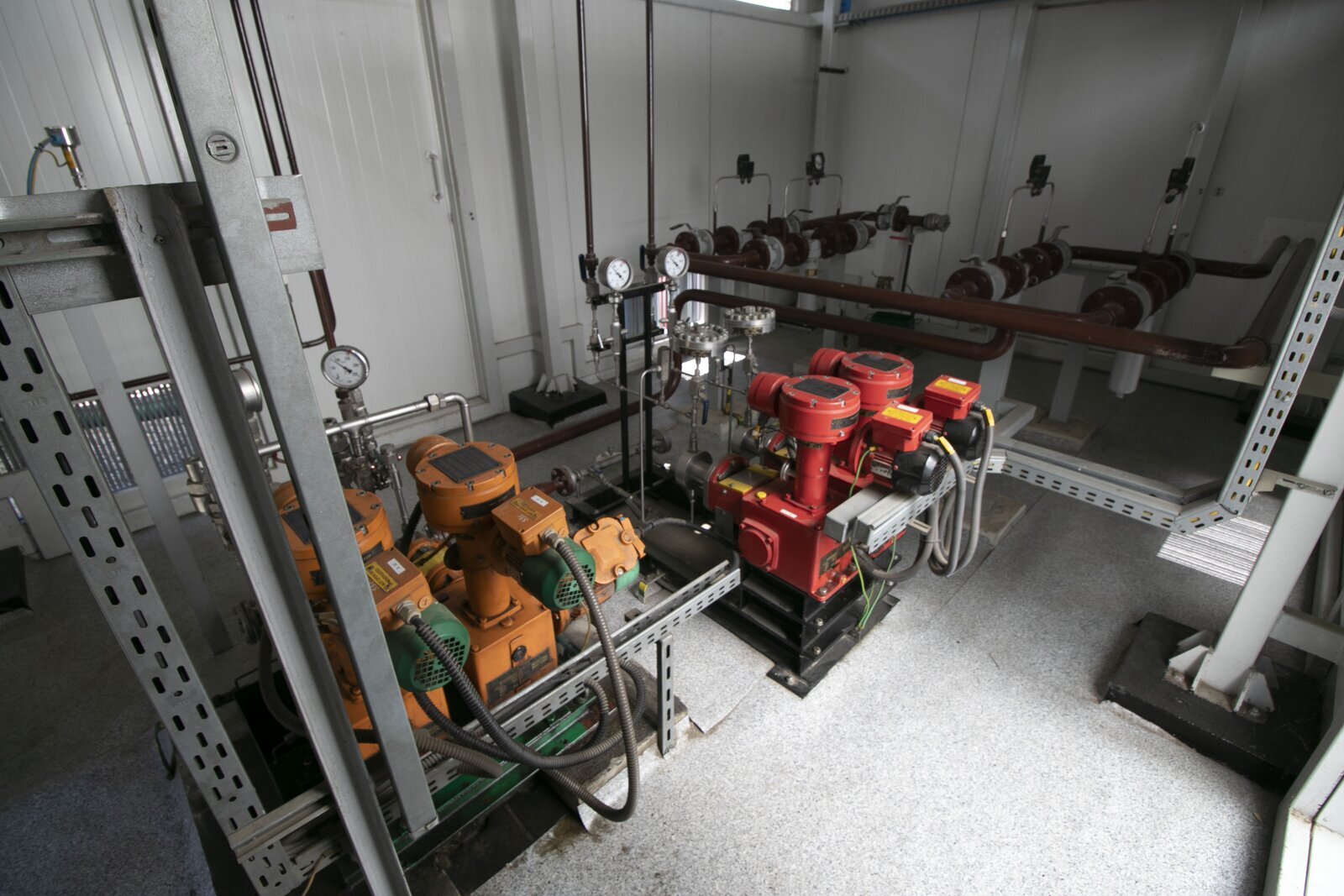

Na ekranie widoczne są pompy nurnikowe. Pompy nurnikowe stosowane są do wywarcia ciśnienia i wymuszenia przepływu płynów.
Zdjęcie przedstawia cztery pompy nurnikowe. Dwie lewe są koloru pomarańczowego, a dwie prawe koloru czerwonego. Każda z pomp składa się z prostopadłościanu przy podstawie, z którego poprowadzony ku górze jest cylinder. U góry cylindra znajduje się walec o większym promieniu. Do cylindra dołączona jest pompa. Po przeciwnej stronie do walca dołączony jest kolejny walec, z którego poprowadzone są wąskie rurki. Od podstawy również poprowadzone są wąskie rurki. Rurki prowadzą do ciśnieniomierzy. Wszystkie pompy znajdują się na metalowym stelażu. W tle widoczne są rury.

Animacja 3D Stabilizacja ropy naftowej metodą termicznąDjUtnBlpEAnimacja 3D Stabilizacja ropy naftowej metodą termiczną

Galeria zdjęć Wyposażenie instalacji do stabilizacji termicznej ropy naftowejDDFAo66KEGaleria zdjęć Wyposażenie instalacji do stabilizacji termicznej ropy naftowej

E‑book Technologia oczyszczania ropy naftowejDvoI84SBE‑book Technologia oczyszczania ropy naftowej

obrotowy lub wirnikowy rodzaj pompy o dużej wydajności dla cieczy. Do obracania wału z zakrzywionymi łopatkami (wirnika) wykorzystywany jest silnik elektryczny lub spalinowy; ciecz wirująca w obudowie (oprawie) wyrzucana jest do wylotu pompy

Galeria zdjęć Wyposażenie instalacji do stabilizacji termicznej ropy naftowejDDFAo66KEGaleria zdjęć Wyposażenie instalacji do stabilizacji termicznej ropy naftowej

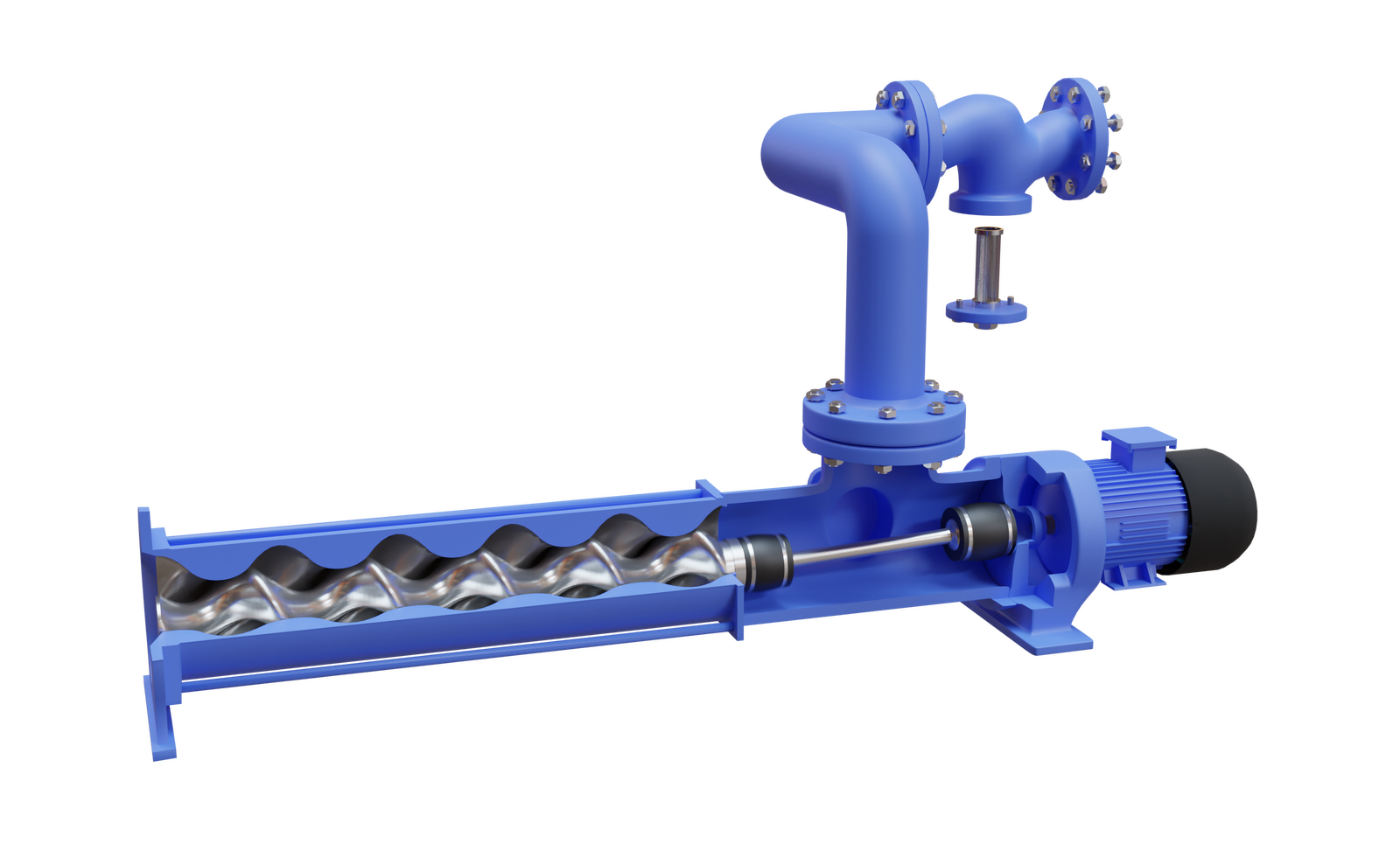

rodzaj pompy wyporowej, działającej w oparciu o specjalną śrubę ślimakową, która obracając się wymusza transport zasysanej cieczy

R1ekOAaWxKzma

Na ekranie widoczna jest pompa śrubowa. Pompa śrubowa działa w oparciu o specjalną śrubę ślimakową, która obracając się wymusza transport zasysanej cieczy.
Widoczna na ilustracji pompa śrubowa składa się z cylindra w orientacji poziomej. W lewej części cylindra znajduje się świder. Obudowa wokół świdra posiada kształt taki, aby świder mógł swobodnie się poruszać. Na prawo od świdra znajduje się ramię wymuszające ruch. Ramię z prawej strony przymocowane jest do silnika. Od cylindra na wysokości ramienia wymuszającego ruch poprowadzona jest rura w kształcie fajki. Rura poprowadzona jest w prawą stronę, ale posiada otwór skierowany w dół. Do otworu wprowadzany jest element w kształcie krążka z walcem w orientacji pionowej.

Animacja 3D Stabilizacja ropy naftowej metodą termicznąDjUtnBlpEAnimacja 3D Stabilizacja ropy naftowej metodą termiczną

Galeria zdjęć Wyposażenie instalacji do stabilizacji termicznej ropy naftowejDDFAo66KEGaleria zdjęć Wyposażenie instalacji do stabilizacji termicznej ropy naftowej

rodzaj pompy wyporowej, w której elementem zmieniającym objętość komory pompy jest tłok poruszający się ruchem posuwisto zwrotnym w cylindrze

Galeria zdjęć Wyposażenie instalacji do stabilizacji termicznej ropy naftowejDDFAo66KEGaleria zdjęć Wyposażenie instalacji do stabilizacji termicznej ropy naftowej

pompa, w której łopatkowy wirnik zwiększa moment pędu (kręt) cieczy powodując efekt ssania we wlocie i nadwyżkę ciśnienia po stronie tłocznej pompy

Galeria zdjęć Wyposażenie instalacji do stabilizacji termicznej ropy naftowejDDFAo66KEGaleria zdjęć Wyposażenie instalacji do stabilizacji termicznej ropy naftowej

pompa objętościowa – pompa, w której przekazywanie energii mechanicznej w hydrauliczną odbywa się poprzez zmianę rozmiarów lub przesunięcie przestrzeni pompy, w której znajduje się ciecz

E‑book Technologia oczyszczania ropy naftowejDvoI84SBE‑book Technologia oczyszczania ropy naftowej

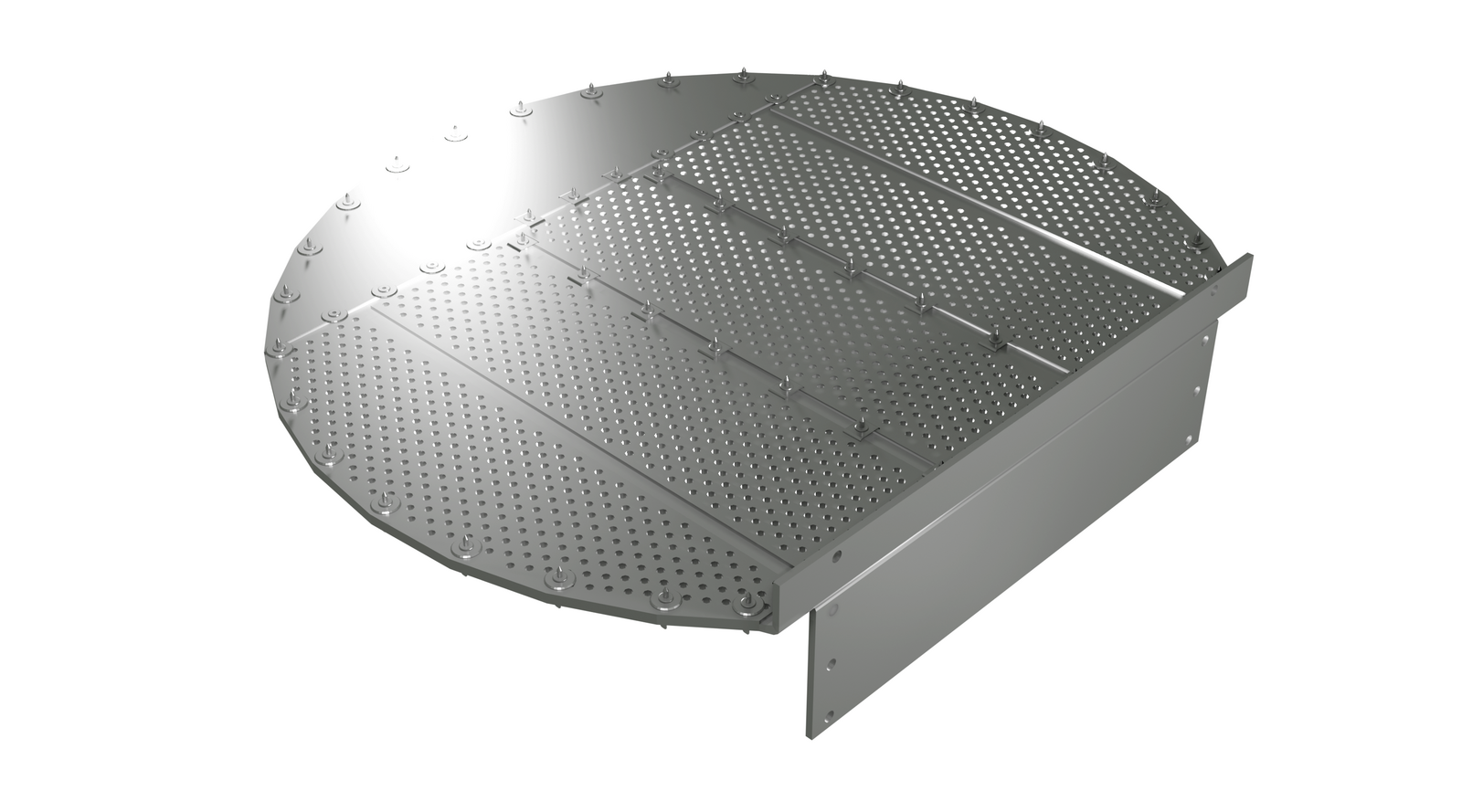

półka, na której zachodzi kontakt pary/cieczy z małymi otworami umożliwiającymi przechodzenie pary przez ciecz znajdującą się na półce

R4hA3IdEG0066

Na zdjęciu przedstawiono półkę perforowaną.
Widoczna półka jest okrągła. Środek okręgu stanowi blacha w której wykonane są otworki. Otworki są równomiernie rozmieszczone na całej powierzchni półki.

Animacja 3D Stabilizacja ropy naftowej metodą termicznąDjUtnBlpEAnimacja 3D Stabilizacja ropy naftowej metodą termiczną

E‑book Technologia oczyszczania ropy naftowejDvoI84SBE‑book Technologia oczyszczania ropy naftowej

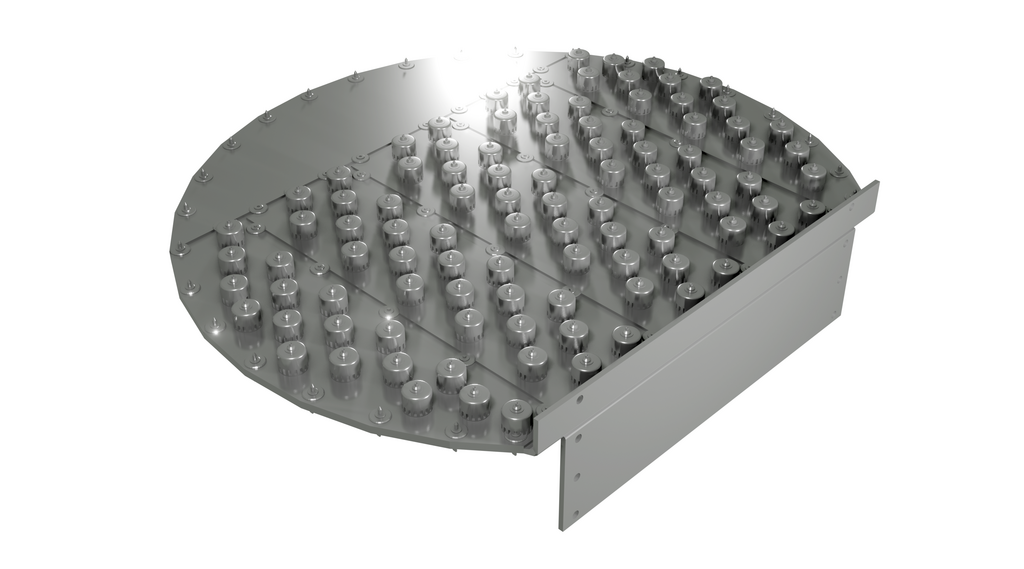

pozioma metalowa półka z kołpakami zamontowanymi nad otworami półki. Półka zawiera przepływającą surową ropę naftową, przez którą „bulgoczą” unoszące się gazy (lekkie frakcje)

R86Lf7qBUZQlu

Na zdjęciu przedstawiono półkę z kołpakami.
Widoczna półka jest okrągła. Środek okręgu stanowi blacha. Na blasze znajdują się równomiernie rozmieszczone cylindryczne wypustki. Wypustki mają niewielką wysokość. Na górnej podstawie każdego z cylindrów umieszczona jest niewielka kula.

E‑book Technologia oczyszczania ropy naftowejDvoI84SBE‑book Technologia oczyszczania ropy naftowej

aparatura, która dostarcza ciepło do kolumny rektyfikacyjnej lub innej

E‑book Technologia oczyszczania ropy naftowejDvoI84SBE‑book Technologia oczyszczania ropy naftowej

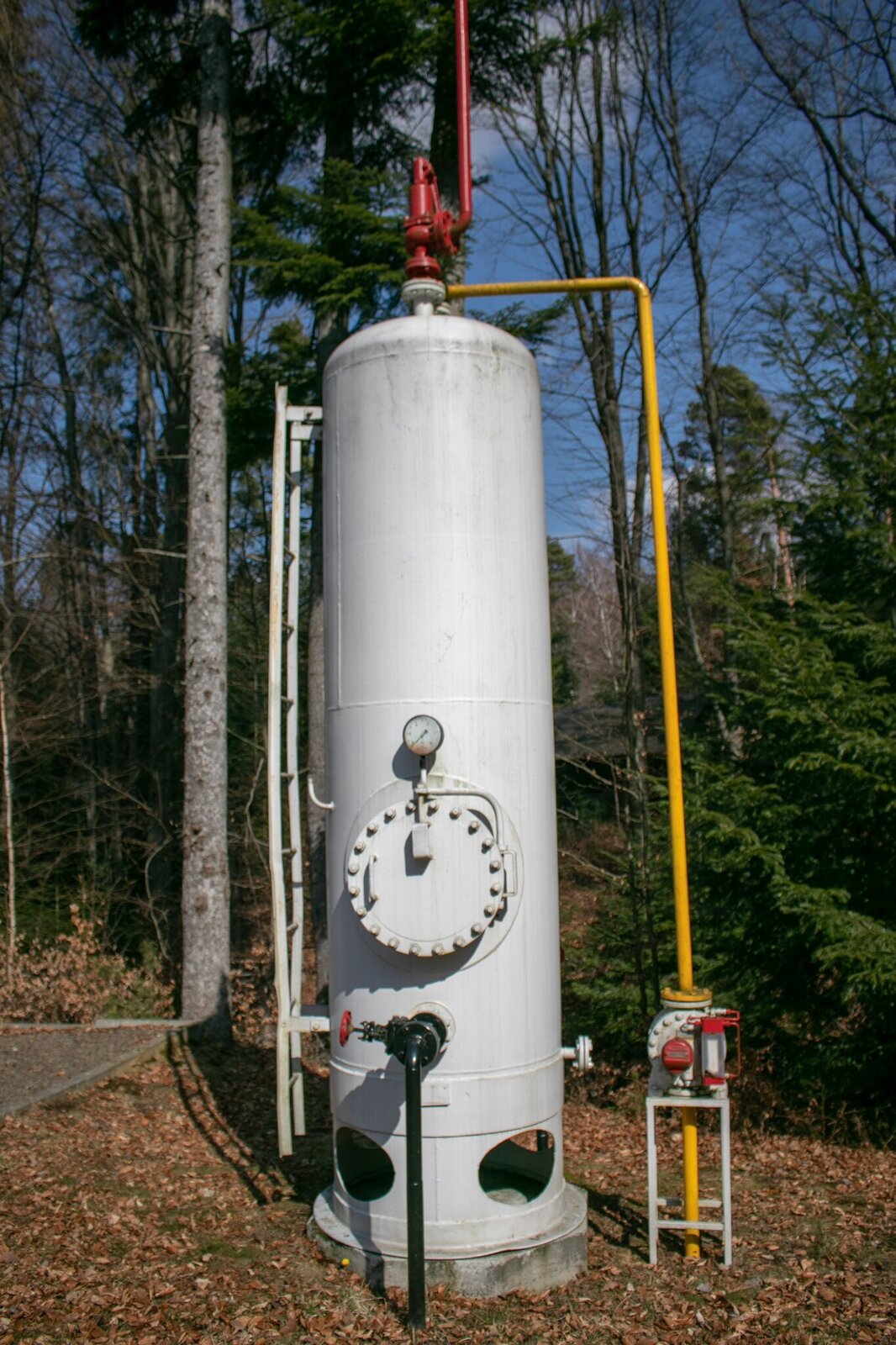

poziomy, pionowy lub kulisty zbiornik z powłoką metalową, który wykorzystuje siły grawitacji i odśrodkową, aby rozdzielić wydobywany z otworu płyn na gaz i ciecz. Nie może on oddzielić ropy naftowej i wody

RFMtokl72LWvE

Na zdjęciu widać stalowy separator dwufazowy pionowy typu Rdziesięć łamane na tysiąc, który wykorzystywany jest do rozdziału fazy gazowej od ciekłej. U góry separatora znajduje się czerwony zawór bezpieczeństwa w kształcie odwróconej fajki skierowanej szyjką do góry. Z prawej strony separatora biegnie równolegle do niego cienka stalowa rura. Rura przyłącza się do separatora w miejscu zlokalizowanym pod zaworem bezpieczeństwa. Rura ta wykorzystywana jest do wyprowadzenia gazu. U podstawy rury znajduje się czerwony gazomierz z ekranem ciekłokrystalicznym, który wykorzystywany jest do pomiaru przepływającego gazu. Na dole separatora znajduje się przyłączona do niego czarna cienka rura która zakończona jest od strony separatora czerwonym kurkiem. Jest to zawór spustowy. Powyżej przyłącza rury na separatorze zamontowany jest okrągły manometr, który za pomocą wskazówki pokazuje wartość ciśnienie w zbiorniku. Za separatorem znajdują się drzewa iglaste.

E‑book Technologia oczyszczania ropy naftowejDvoI84SBE‑book Technologia oczyszczania ropy naftowej

Galeria zdjęć Wyposażenie instalacji do stabilizacji termicznej ropy naftowejDDFAo66KEGaleria zdjęć Wyposażenie instalacji do stabilizacji termicznej ropy naftowej

obniżenie prężności par ropy naftowej w celu obniżenia ryzyka przy składowaniu i transporcie

Animacja 3D Stabilizacja ropy naftowej metodą termicznąDjUtnBlpEAnimacja 3D Stabilizacja ropy naftowej metodą termiczną

E‑book Technologia oczyszczania ropy naftowejDvoI84SBE‑book Technologia oczyszczania ropy naftowej

są produktami rafinacji ropy naftowej lub pochodzenia naturalnego, występują w ropie naftowej w ilościach zależnych od stopnia dojrzałości ropy. Dojrzała ropa parafinowa zawiera śladowe ilości asfaltenów, w przeciwieństwie do rodzajów ropy z młodszych epok geologicznych, zawierających do kilku % asfaltenów

E‑book Technologia oczyszczania ropy naftowejDvoI84SBE‑book Technologia oczyszczania ropy naftowej

substancje występują w ropie naftowej w ilości od 18 do 35%, zależnej od stopnia dojrzałości danej ropy

E‑book Technologia oczyszczania ropy naftowejDvoI84SBE‑book Technologia oczyszczania ropy naftowej

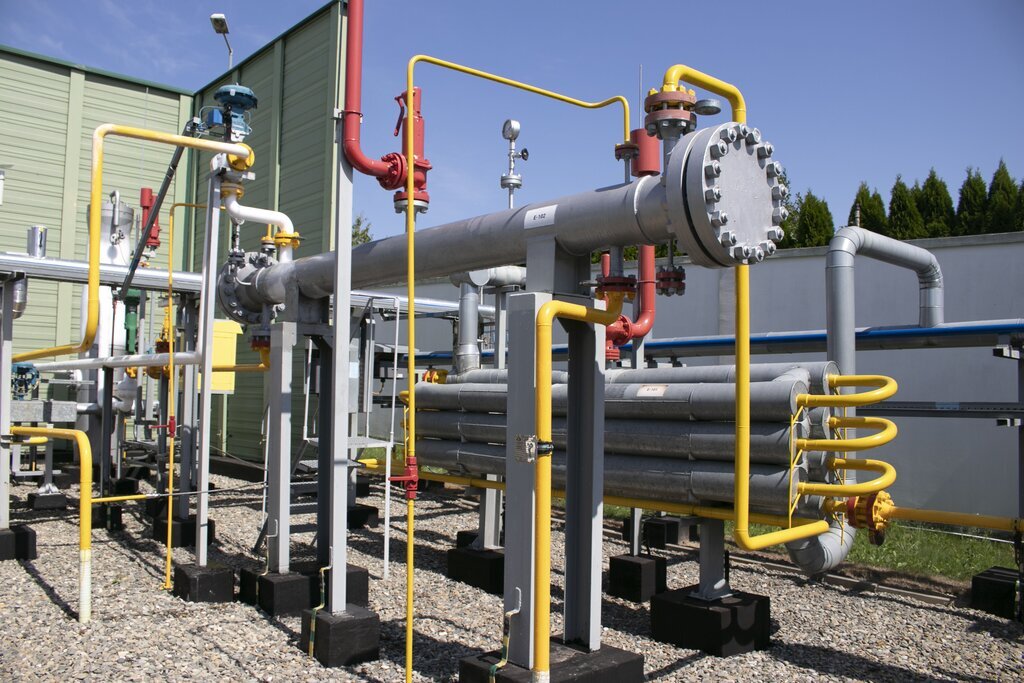

odpowiednia konfiguracja układu rur, która ma zapewnić wymianę ciepła pomiędzy płynami

RIi6LNSjOA2om

Na ekranie widoczny jest wymiennik ciepła. Wymiennik ciepła jest urządzeniem umożliwiającym wymianę ciepła pomiędzy płynami o różnej temperaturze. Wymiana ciepła zachodzi poprzez zjawiska konwekcji i przewodzenia.
Widoczny na zdjęciu wymiennik składa się z długiego cylindra w orientacji poziomej pogrubionego na obu końcach. Znajduje się on na dwóch podstawach. Za wymiennikiem znajduje się siedem cylindrów w orientacji poziomej połączonych ze sobą za pomocą żółtych rur. Do wymiennika ciepła poprowadzona jest żółta rura wychodząca z ziemi. Nad wymiennikiem ciepła znajduje się ciśnieniomierz. Z lewej strony i w oddali znajduje się sieć rur różnego przeznaczenia.

Animacja 3D Stabilizacja ropy naftowej metodą termicznąDjUtnBlpEAnimacja 3D Stabilizacja ropy naftowej metodą termiczną

Galeria zdjęć Wyposażenie instalacji do stabilizacji termicznej ropy naftowejDDFAo66KEGaleria zdjęć Wyposażenie instalacji do stabilizacji termicznej ropy naftowej

E‑book Technologia oczyszczania ropy naftowejDvoI84SBE‑book Technologia oczyszczania ropy naftowej

sferyczny, sferoidalny lub półkolisty stalowy zbiornik używany do przechowywania lotnych cieczy, takich jak skroplony gaz węglowodorowy

E‑book Technologia oczyszczania ropy naftowejDvoI84SBE‑book Technologia oczyszczania ropy naftowej

cylindryczny stalowy magazyn wykorzystywany do przetrzymywania kondensatu, czyli gazoliny. Stosowany jest w procesie stabilizacji termicznej- wykroplona gazolina przepływa z oddzielacza do zbiornika gazoliny

R7zeaGeBPEaxe

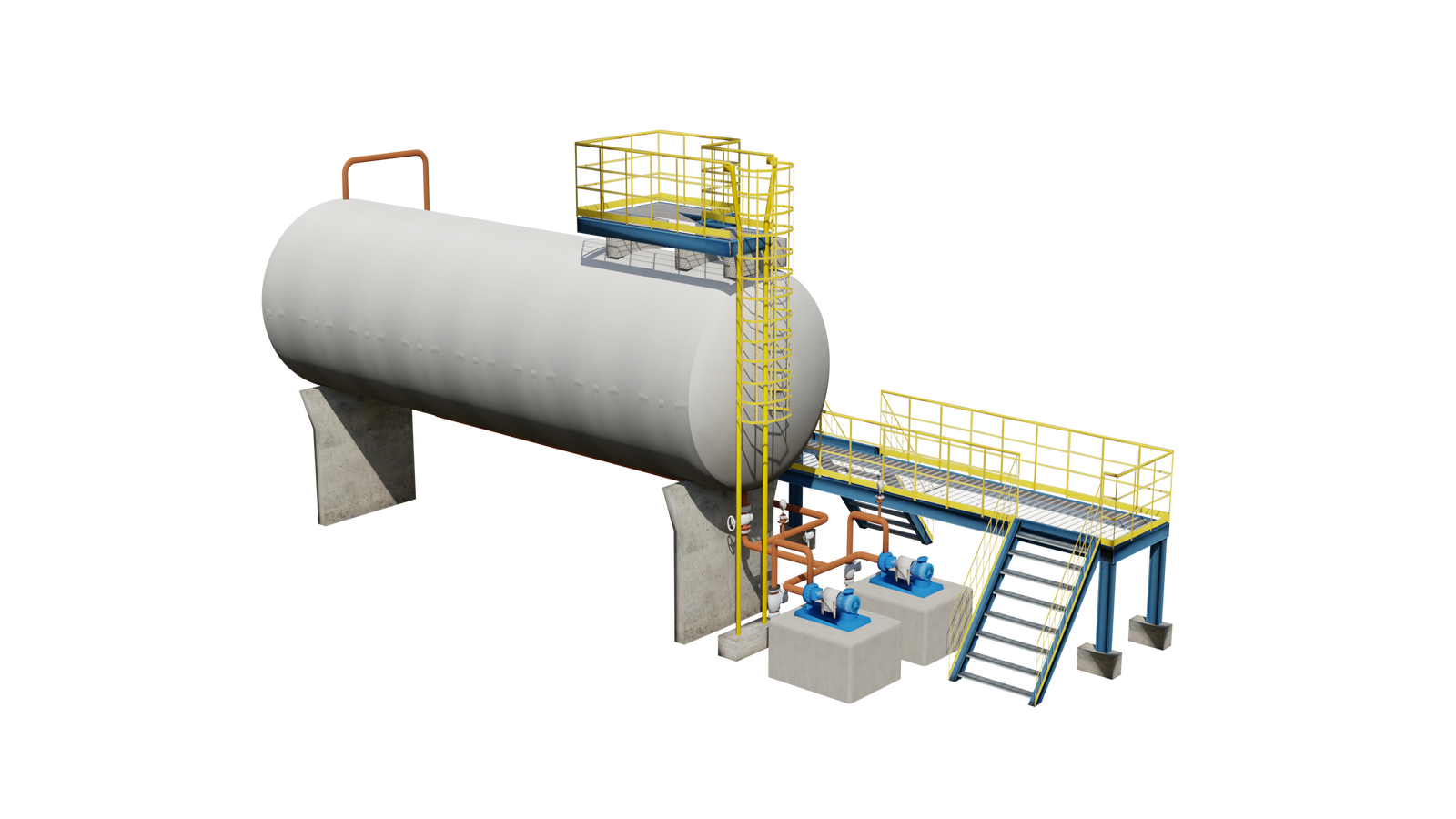

Na ekranie widoczny jest zbiornik gazoliny. Zbiornik gazoliny służy do przechowywania kondensatu, czyli cieczy zawierającej węglowodory ciekłe o składzie bardzo lekkiej ropy naftowej.
Widoczny na ilustracji zbiornik ma cylindryczny kształt z zaokrąglonymi końcami i jest ułożony w orientacji poziomej. Znajduje się on na dwóch betonowych podporach. U góry po prawej stronie posiada balkon z zabudowaną drabinką. Po jego prawej stronie znajduje się metalowy podest, na który prowadzą schody. Obok podestu znajdują się dwie pompy przyłączone do zbiornika.

Animacja 3D Stabilizacja ropy naftowej metodą termicznąDjUtnBlpEAnimacja 3D Stabilizacja ropy naftowej metodą termiczną

Galeria zdjęć Wyposażenie instalacji do stabilizacji termicznej ropy naftowejDDFAo66KEGaleria zdjęć Wyposażenie instalacji do stabilizacji termicznej ropy naftowej

E‑book Technologia oczyszczania ropy naftowejDvoI84SBE‑book Technologia oczyszczania ropy naftowej

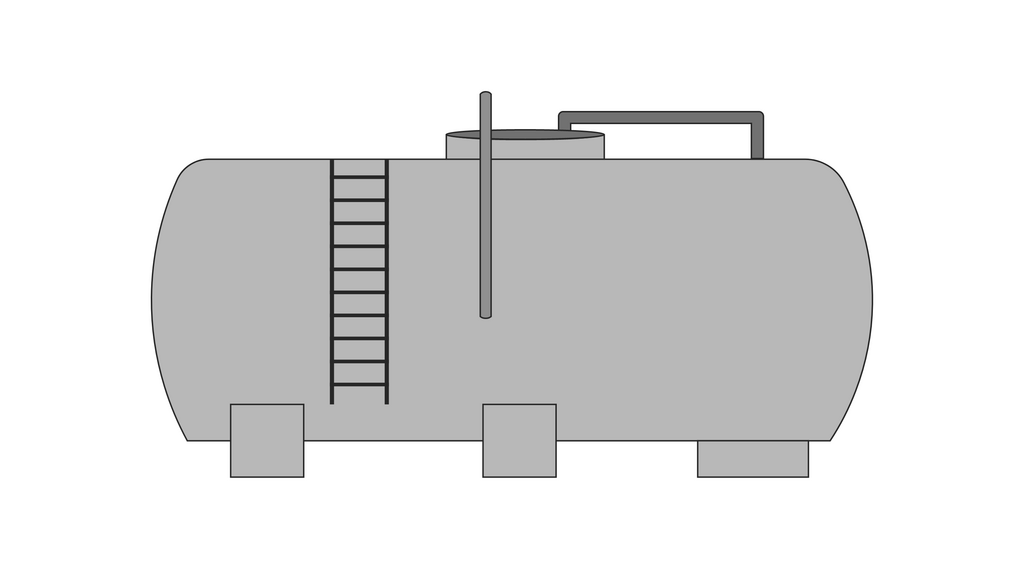

cylindryczny stalowy magazyn ropy naftowej wykorzystywany na polu naftowym do przetrzymywania oczyszczonej ropy naftowej pod ciśnieniem atmosferycznym

REXDQda92kpv4

Ilustracja przedstawia poziomo zorientowany pojedynczy zbiornik magazynowy o kształcie cylindrycznym. Zatem koła będące podstawami walcowatej konstrukcji zorientowane są pionowo - po prawej i po lewej stronie ilustracji. Zbiornik wsparty jest na trzech podporach. Po lewej stronie zamontowana jest drabinka, umożliwiająca dostęp do górnej części oraz do wnętrz zbiornika. Na środku w górnej części znajduje się walcowaty element o niedużej wysokości, którego dolna podstawa połączona jest z główną cylindryczną częścią zamontowaną poziomo. Od małej walcowatej części poprowadzony jest na nieznaczną wysokość ku górze rurociąg, który następnie skręca w prawo. Jest zorientowany poziomo i kieruje się do dołu za zbiornik.

Galeria zdjęć Wyposażenie instalacji do stabilizacji termicznej ropy naftowejDDFAo66KEGaleria zdjęć Wyposażenie instalacji do stabilizacji termicznej ropy naftowej
