Wyrób poligraficzny taki jak: wizytówka, bilet, folder, broszura, kartka pocztowa, etykieta, znaczek pocztowy, formularz, banknot, druki luźne, opakowanie. Do akcydensów nie są zaliczane książki, czasopisma.

R10Zjne9W7n96

Grafika przedstawia przykładowy akcydens – bilet kolejowy. Widoczny jest prostokątny bilet, podzielony na różne pola, w których wpisane są informacje dotyczące daty i godziny wyjazdu, trasy przejazdu, rezerwacji miejsca, informacje dotyczące przewoźnika, cena biletu itp.

• Animacja 3D – Budowa maszyn do drukowania offsetowegoDvVpVHCGmAnimacja 3D – Budowa maszyn do drukowania offsetowego

• Źródło: Strona internetowa Drukarnia Waldemar Grzebyta, Akcydensy: poznaj różne rodzaje druków akcydensowych, https://drukgrzebyta.com.pl/akcydensy-poznaj-rozne-rodzaje-drukow-akcydensowych/ [dostęp 21.10.2022 r.].

Sposób przesuwania się arkuszy po stole spływowymstół spływowystole spływowym. Arkusz idzie na arkusz oznacza, że kilka arkuszy przesuwa się po stole spływowymstół spływowystole spływowym, a początek następnego arkusza nachodzi na koniec arkusza pierwszego.

• Infografika – Procesy druku offsetowegoD133K9LjsInfografika – Procesy druku offsetowego

• Źródło: Paweł Pierzchalski, Przygotowanie form oraz drukowanie technikami płaskimi 311[28].Z3.02. Poradnik dla ucznia, Instytut Technologii Eksploatacji – Państwowy Instytut Badawczy, Radom 2007.

Sposób przesuwania się arkuszy po stole spływowymstół spływowystole spływowym. Arkusz idzie za arkuszem oznacza, że po stole spływowymstół spływowystole spływowym przesuwają się pojedyncze arkusze.

• Infografika – Procesy druku offsetowegoD133K9LjsInfografika – Procesy druku offsetowego

• Źródło: Paweł Pierzchalski, Przygotowanie form oraz drukowanie technikami płaskimi 311[28].Z3.02. Poradnik dla ucznia, Instytut Technologii Eksploatacji – Państwowy Instytut Badawczy, Radom 2007.

Zbudowana z trzech sekcji: podającej, która dostarcza podłoża drukowegopodłoże drukowepodłoża drukowego do sekcji drukującej; drukującej oraz wyprowadzającej. Służy do druku pośredniego, do którego używa się farbfarby drukowe offsetowefarb mazistych i gęstych, a drukuje głównie na podłożachpodłoże drukowepodłożach chłonnych, np. na papierze czy kartonie. Arkuszowe maszyny offsetowe służą do drukowania w formatachformat papieruformatach od A4 do A0. Zakres gramatury drukowanych materiałów to od 40 do 300 g/mIndeks górny ²^², a dla niektórych maszyn aż do 2 mm grubości kartonów i tektur. Prędkość drukowania to od 10 000 do 12 000 odbitek/godzinę, a w przypadku maszyn wysokowydajnych aż do 17 500 odbitek/godzinę.

• Animacja 3D – Budowa maszyn do drukowania offsetowegoDvVpVHCGmAnimacja 3D – Budowa maszyn do drukowania offsetowego

• Źródło: Paweł Pierzchalski, Przygotowanie form oraz drukowanie technikami płaskimi 311[28].Z3.02. Poradnik dla ucznia, Instytut Technologii Eksploatacji – Państwowy Instytut Badawczy, Radom 2007.

Zabieg służący przegniataniu grubszych wytworów papierniczych takich jak kartony czy tektury.

RgAjqMbPcEYBD

Zdjęcie przedstawia bigowanie. Widoczne są różne zadrukowane elementy wykonane z papieru, bigowane na grzbietach, czyli przegniatane.

• Interaktywne narzędzie typu scenario‑based learning – Praca z maszyną offsetowąD11UW7CLiInteraktywne narzędzie typu scenario‑based learning – Praca z maszyną offsetową

• Źródło: Strona internetowa PACKER, Słownik, https://pakcer.com.pl/slownik-opakowania-pakcer [dostęp 21.10.2022 r.].

Skrót od ang. Cyan‑Magenta‑Yellow‑Black, czyli cyjan‑magenta‑żółty‑czarny. Zestaw 4 bazowych kolorów farb używanych w różnorodnych technikach drukarskich, zarówno analogowych, jak i cyfrowych.

R1HthGL2IYWgm

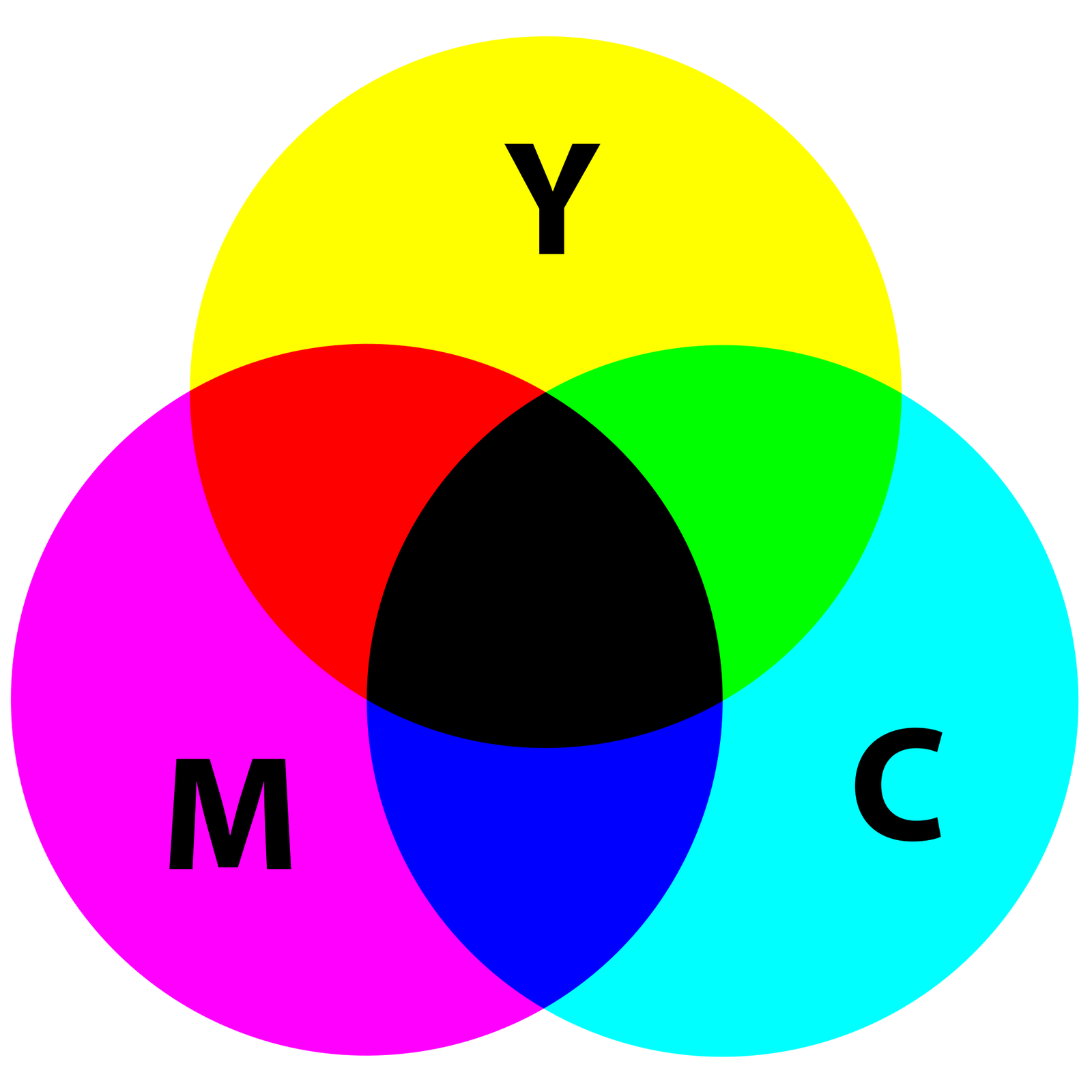

Grafika przedstawia nakładanie się kolorów C M Y K w poligrafii. Trzy koła w kolorze żółtym, magenta i cyjanowym, nachodzą na siebie tak, że fragmenty kół kolorów żółtego i magenta dają kolor czerwony, fragmenty kół kolorów żółtego i cyjanowego dają kolor zielony, fragmenty kół kolorów magenta i cyjanowego dają kolor niebieski. Na samym środku, w miejscu nachodzenia na siebie wszystkich kolorów, znajduje się kolor czarny. Na kole w kolorze żółtym widoczna jest czarna litera Y, na kole w kolorze magenta – litera M, na kole w kolorze cyjanowym – litera C.

• Sekwencje filmowe – Realia druku offsetowegoD7oumluseSekwencje filmowe – Realia druku offsetowego

• Źródło: Strona internetowa Wikipedia.org, definicja hasła „CMYK”, https://pl.wikipedia.org/wiki/CMYK [dostęp 21.10.2022 r.].

Technika drukowania na rolowej maszynie offsetowejrolowa maszyna offsetowarolowej maszynie offsetowej, w której farba utrwala się przez wchłanianie. W tej technice drukujemy np. gazety.

• Animacja 3D – Budowa maszyn do drukowania offsetowegoDvVpVHCGmAnimacja 3D – Budowa maszyn do drukowania offsetowego

• Źródło: Jan Kowalczyk, Technologia drukowania, Oficyna Wydawnicza Politechniki Warszawskiej, Warszawa 2019.

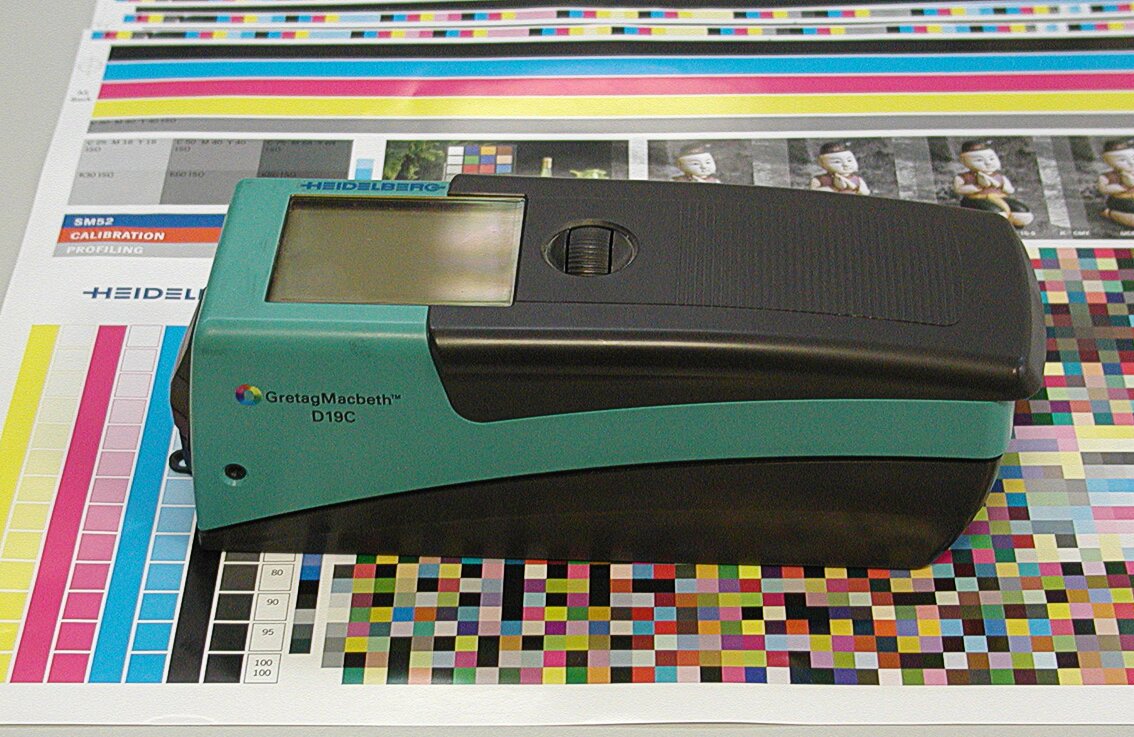

Urządzenie kontrolno‑pomiarowe stosowane w poligrafii do pomiaru gęstości optycznej materiałów przezroczystych i nieprzezroczystych.

RDXpHmTNRMmT7

Zdjęcie przedstawia densytometr położony na wydrukach z profilami barwnymi, próbkami kolorystycznymi, skalą szarą. Widoczna jest obudowa przyrządu o prostopadłościennym kształcie, w kolorze czarnym i zielonym. Widoczny jest dłuższy bok i góra. W górnej części znajduje się wyświetlacz oraz pokrętło do jego obsługi.

• Sekwencje filmowe – Realia druku offsetowegoD7oumluseSekwencje filmowe – Realia druku offsetowego

• Źródło: Strona internetowa Helpleft, Co to jest densytometr?, https://www.netinbag.com/pl/science/what-is-a-densitometer.html [dostęp 21.10.2022 r.].

Obraz jest przekazywany z płaskiej formy drukowejforma drukowa offsetowaformy drukowej na cylinder pośredni z obciągiem gumowymobciąg gumowyobciągiem gumowym, a następnie na podłoże drukowepodłoże drukowepodłoże drukowe.

• Animacja 3D – Budowa maszyn do drukowania offsetowegoDvVpVHCGmAnimacja 3D – Budowa maszyn do drukowania offsetowego

• Źródło: Strona internetowa www.bsp.bielsko.pl, PDF, Techniki drukowania, http://www.bsp.bielsko.pl/wp-content/uploads/2014/09/ctg_kl_1_03_tech_drukowania.pdf [dostęp 21.10.2022 r.]. Plik pdf o rozmiarze 362 KB w języku polskim.

Popularna technika drukarska zaliczana do technik płaskich, pośrednichdruk pośrednipośrednich. Obraz z płaskiej formy drukowejforma drukowa offsetowaformy drukowej, w której miejsca drukujące i niedrukujące są na tym samym poziomie, jest przenoszony na podłożepodłoże drukowepodłoże za pośrednictwem cylindra pośredniego z zamontowanym na nim obciągiem offsetowymobciąg gumowyobciągiem offsetowym.

RnMZS34cXM7A8

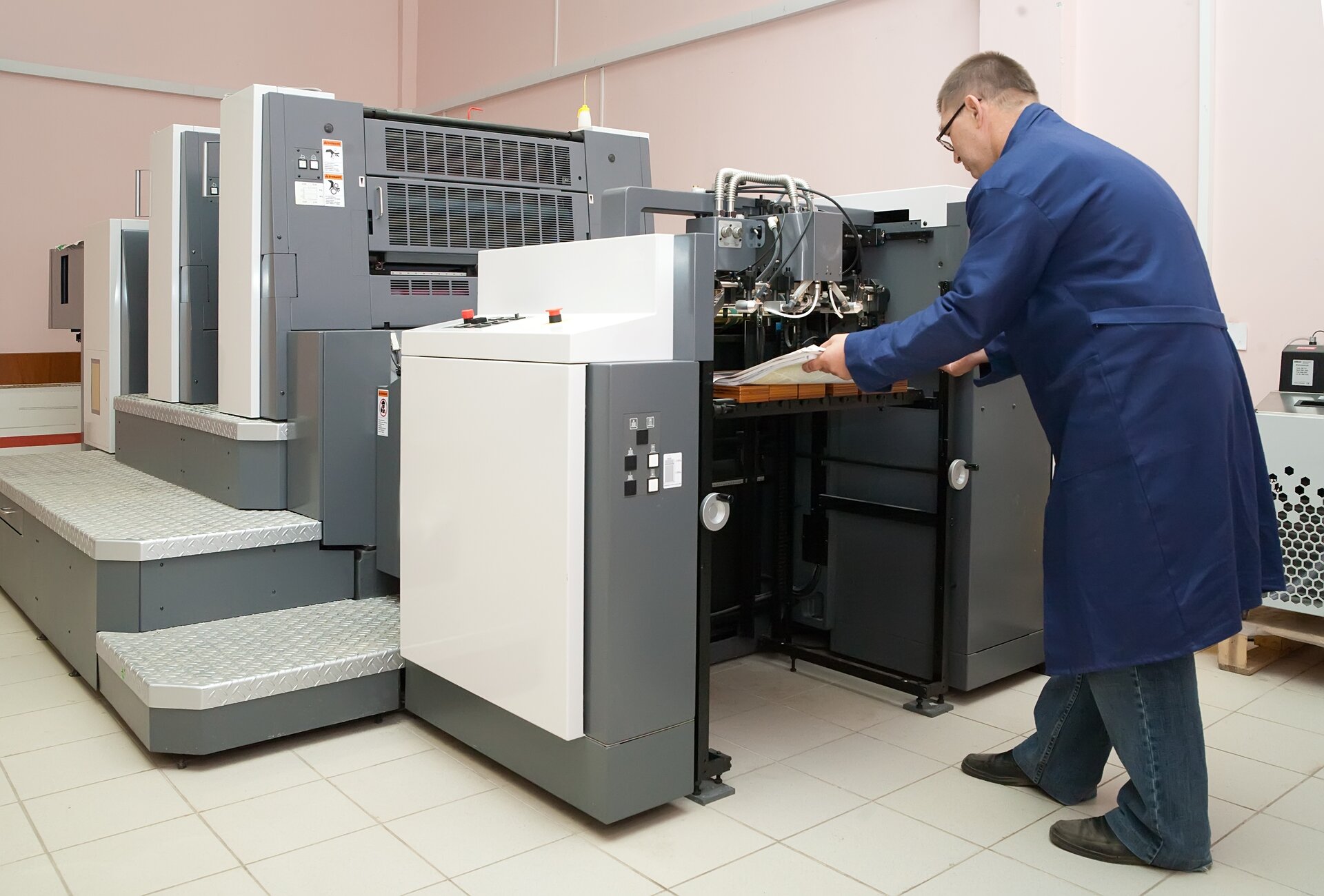

Zdjęcie przedstawia mężczyznę układającego stos arkuszy na samonakładak w arkuszowej offsetowej maszynie drukującej. Widoczna jest maszyna arkuszowa offsetowa w ujęciu z ukosa, w przedniej części widoczny jest samonakładak, przed którym stoi pochylony mężczyzna trzymający w ręku arkusze podłoża drukowego, które układa na stole podawczym samonakładaka. W dalszej części widoczne są zespoły drukujące maszyny.

• Sekwencje filmowe – Realia druku offsetowegoD7oumluseSekwencje filmowe – Realia druku offsetowego

• Źródło: Kanał Youtube, Sappi Tube, The Printing Process - Sheet Offset Press - Polish, https://www.youtube.com/watch?v=cdcgyICMRiY [dostęp 21.10.2022 r.].

Inaczej walec kałamarzowy. Element dozująco‑podający zespołu farbowegozespół farbowyzespołu farbowego.

• Infografika – Procesy druku offsetowegoD133K9LjsInfografika – Procesy druku offsetowego

• Źródło: Kanał Youtube, miroyamafly, Heidelberg GTO 52 - duktor, https://www.youtube.com/watch?v=MSDclzFG-wQ [dostęp 21.10.2022 r.].

Inaczej kałamarz wodny. Element zespołu nawilżającegozespół nawilżającyzespołu nawilżającego, który dostarcza roztwór nawilżającyroztwór nawilżającyroztwór nawilżający.

• Infografika – Procesy druku offsetowegoD133K9LjsInfografika – Procesy druku offsetowego

• Źródło: Strona internetowa mhp.com.pl, PDF, Michael Huber Polska. Specjaliści farb drukarskich, Jak sobie radzić z problemami w druku offsetowym, Biblioteczka techniczna, zeszyt nr 7, http://www.mhp.com.pl/gfx/mhp/userfiles/files/pdf/druki-biblio-bledyoff.pdf [dostęp 21.10.2022 r.]. Plik pdf o rozmiarze 387 KB w języku polskim.

To proces powstały podczas mieszania farby z płynem nawilżającymroztwór nawilżającypłynem nawilżającym, wywołany zbyt dużym obniżeniem jej lepkości.

• Interaktywne narzędzie typu scenario‑based learning – Praca z maszyną offsetowąD11UW7CLiInteraktywne narzędzie typu scenario‑based learning – Praca z maszyną offsetową

• Źródło: Jan Kowalczyk, Technologia drukowania, Oficyna Wydawnicza Politechniki Warszawskiej, Warszawa 2019.

W druku offsetowymdruk offsetowydruku offsetowym to farby konwencjonalne (olejowe i olejowo‑żywiczne) lub bezwodne, za pomocą których drukuje się na maszynie offsetowej. Ważne są ich lepkość, opór podczas rozwarstwiania, tzw. tacktacktack, właściwości kolorystyczne, mechanizm utrwalania. W druku offsetowymdruk offsetowydruku offsetowym wykorzystuje się farby maziste, olejowe, gęste o dużej lepkości, które cechuje wysoka intensywność barwy.

R1dGZj8oqGRYZ

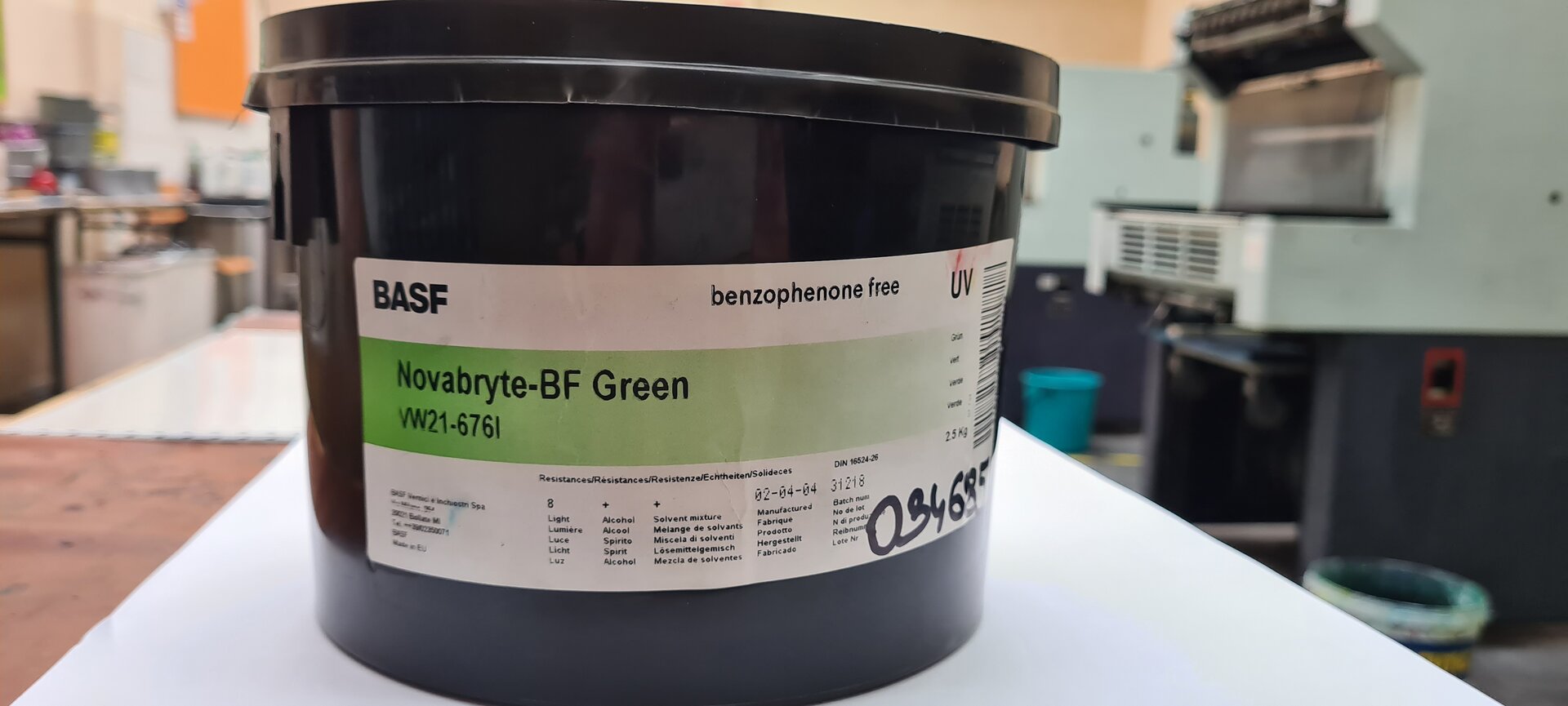

Zdjęcie przedstawia farby drukowe offsetowe. Widoczny jest duży cylindryczny czarny plastikowy pojemnik z uchwytem, na którym widoczna jest biała etykieta informacyjna z napisami.

• Infografika – Procesy druku offsetowegoD133K9LjsInfografika – Procesy druku offsetowego

• Źródło: Jan Kowalczyk, Technologia drukowania, Oficyna Wydawnicza Politechniki Warszawskiej, Warszawa 2019.

Zwana też matrycą drukarską. To element konwencjonalnej maszyny drukarskiej – podczas drukowania, zwykle w postaci płyty z naniesionym obrazem graficznym, jest przenoszony (pośredniodruk pośrednipośrednio lub bezpośrednio), przy użyciu farb drukarskich, na zadrukowywane podłożepodłoże drukowepodłoże. Podstawowymi wskaźnikami jakościowymi form drukowych są: wytrzymałość drukowa (liczba odbitek, które można otrzymać z jednej formy), jakość (wierność) odwzorowania oryginału, zdolność przenoszenia farby.

Ree31BzflTMtY

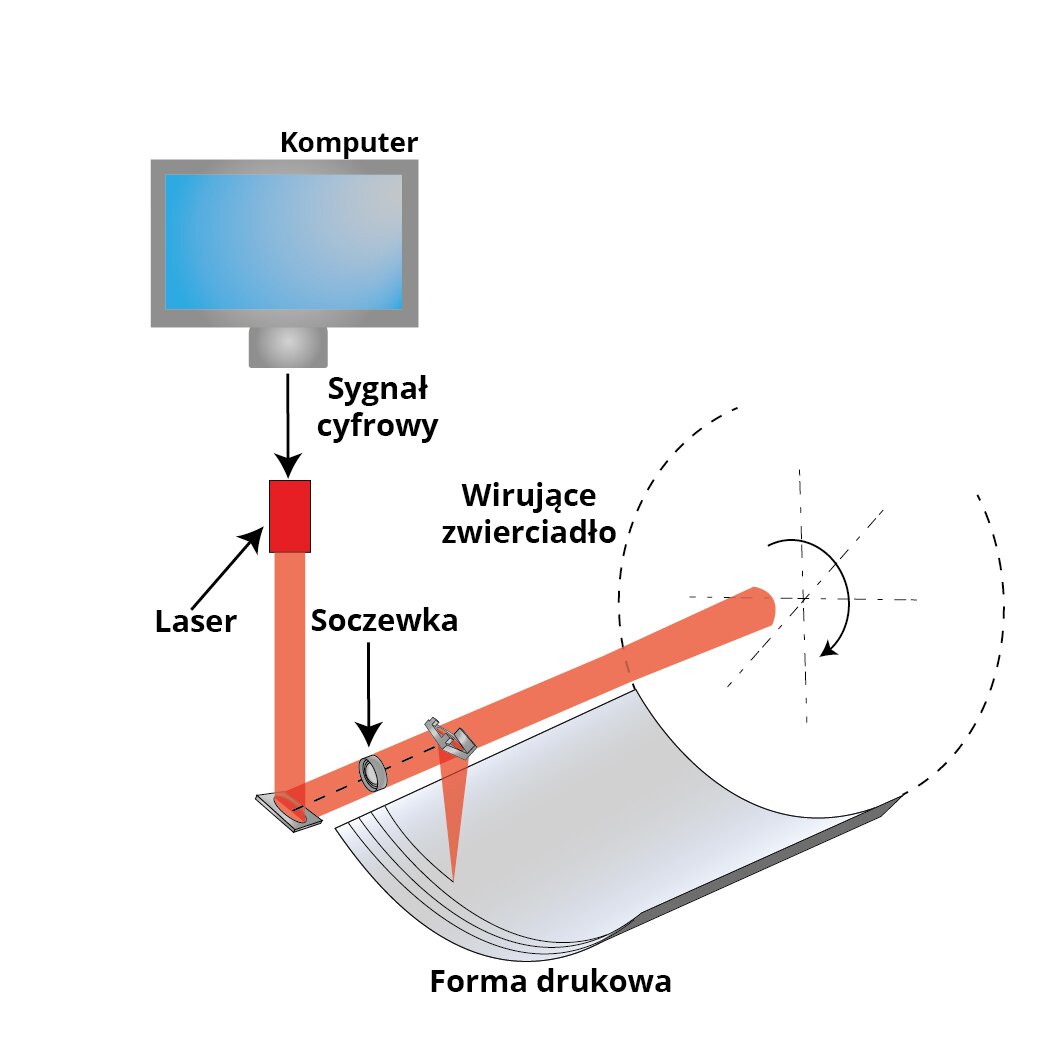

Grafika przedstawia schemat wykonania formy drukowej. Widoczny jest monitor komputera od którego prowadzi strzałka z grotem w dół z napisem sygnał cyfrowy. Poniżej znajduje się L‑kształtne ramię lasera z podpisem laser, na którego poziomym ramieniu zaznaczona jest soczewka z podpisem soczewka. Na końcu znajduje się okrąg z przerywanych linii symbolizujący zwierciadło, a poniżej w formie łukowato wygiętej płyty widoczna jest forma drukowa.

• Sekwencje filmowe – Realia druku offsetowegoD7oumluseSekwencje filmowe – Realia druku offsetowego

• Źródło: Strona internetowa www.bsp.bielsko.pl, PDF, Techniki drukowania, http://www.bsp.bielsko.pl/wp-content/uploads/2014/09/ctg_kl_1_03_tech_drukowania.pdf [dostęp 21.10.2022 r.]. Plik pdf o rozmiarze 362 KB w języku polskim.

Najczęściej stosowanym materiałem do przygotowania formy offsetowej jest płyta aluminiowa o ziarnowanej, anodowanej powierzchni z naniesioną warstwą kopiową. Gdy naświetlane są elementy drukujące warstwy kopiowej, wówczas mamy do czynienia z płytą negatywową, gdy z kolei miejsca niedrukujące są naświetlane, to mamy do czynienia z płytą pozytywową. W wyniku specjalnego przygotowania pewne partie formy pokrywają się łatwo farbąfarby drukowe offsetowefarbą, a trudno wodą, a inne odwrotnie.

RS7P0FA07loQr

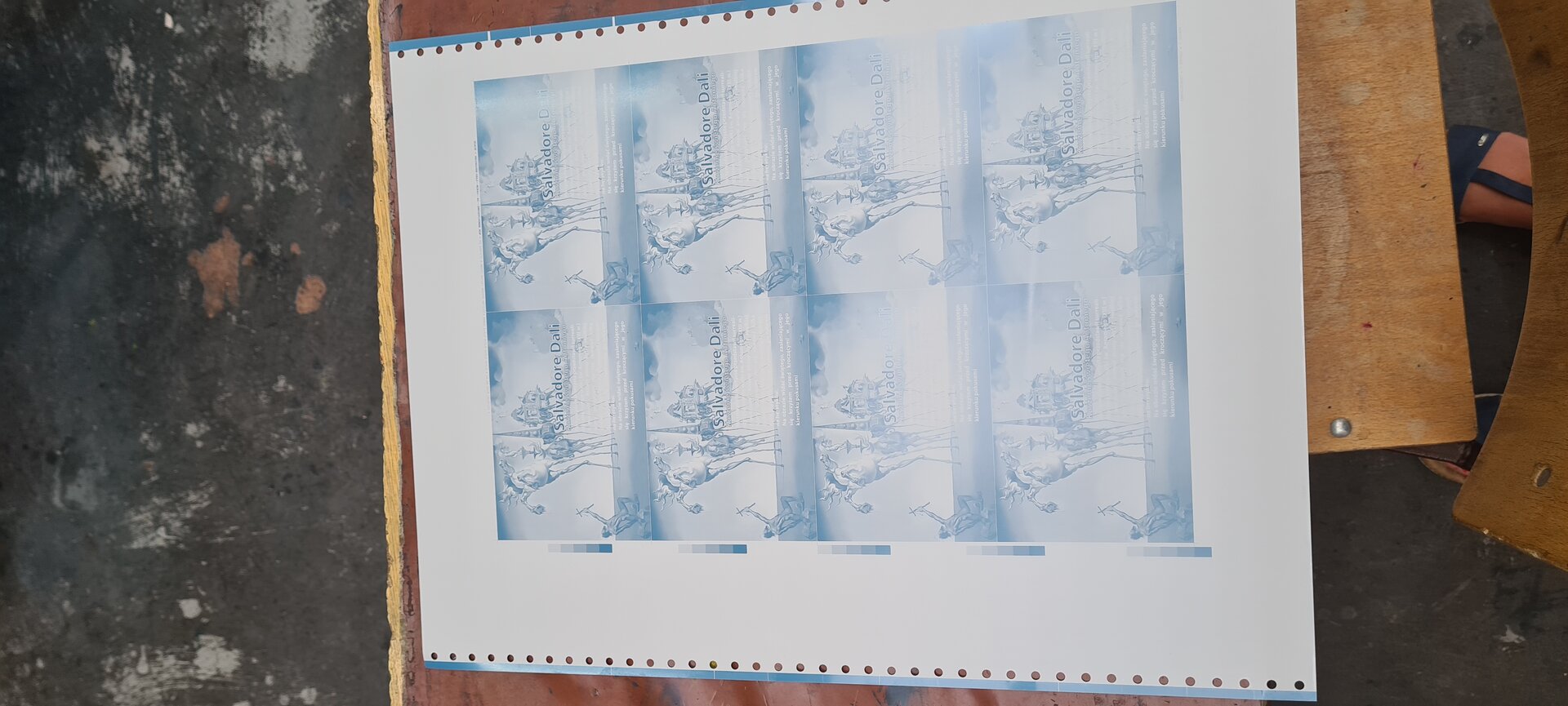

Zdjęcie przedstawia przykładową naświetloną i wywołaną płyta presensybilizowaną pozytywową. Forma drukowa offsetowa jest wykonana z płyty aluminiowej o ziarnowanej, anodowanej powierzchni z naniesioną warstwą kopiową. Na powierzchni formy widoczne powtarzające się grafiki w kolorze jasnoniebieskim na białym tle.

• Sekwencje filmowe – Realia druku offsetowegoD7oumluseSekwencje filmowe – Realia druku offsetowego

• Źródło: Strona internetowa www.bsp.bielsko.pl, PDF, Techniki drukowania, http://www.bsp.bielsko.pl/wp-content/uploads/2014/09/ctg_kl_1_03_tech_drukowania.pdf [dostęp 21.10.2022 r.]. Plik pdf o rozmiarze 362 KB w języku polskim.

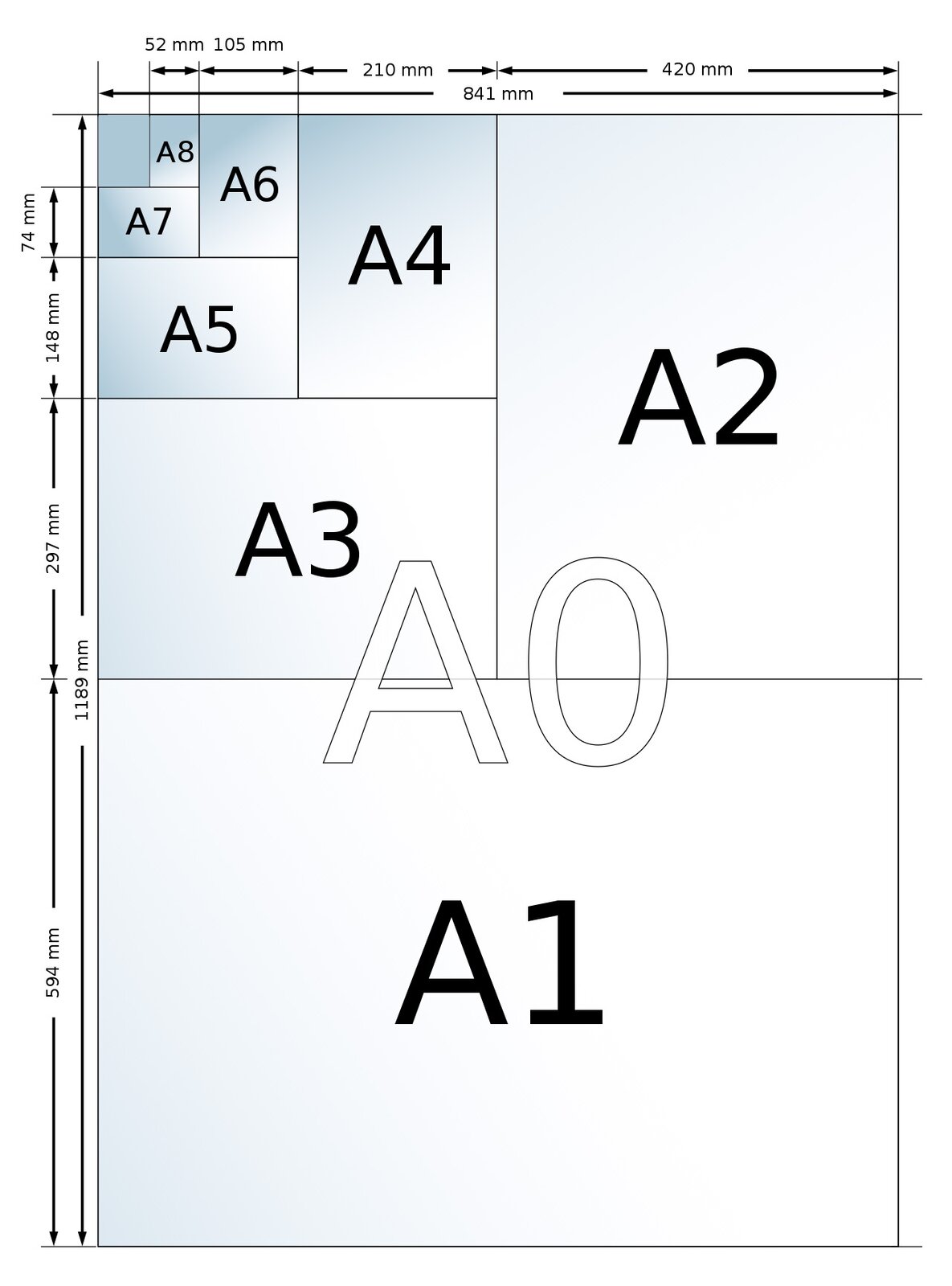

Ściśle zdefiniowany rozmiar arkusza stosowany jest w poligrafii. W druku offsetowymdruk offsetowydruku offsetowym dominują formaty z grupy B, np.: B3, B2, B1, B0 oraz z grupy A, np. A3, A2, A1. Przykładowy format B2 ma wymiary 500 x 707 mm.

RAo1aLKgP0LGR

Grafika przedstawia różne wymiary papieru formatu serii A. W prostokąt wpisane są różnej wielkości prostokąty z nazwami formatów od największego A1 do najmniejszego A8. U góry grafiki i po lewej stronie oznaczone są strzałkami poszczególne wymiary formatów i podane ich wartości w milimetrach. Wymiary poszczególnych formatów to: A0, czyli 841 na 1189 mm; A1, czyli 594 na 841 mm; A2, czyli 420 na 594 mm; A3, czyli 297 na 420 mm; A4, czyli 210 na 297 mm; A5, czyli 148 na 210 mm; A6, czyli 105 na 148 mm; A7, czyli 74 na 105 mm; A8, czyli 52 na 74 mm.

• Interaktywne narzędzie typu scenario‑based learning – Praca z maszyną offsetowąD11UW7CLiInteraktywne narzędzie typu scenario‑based learning – Praca z maszyną offsetową

• Źródło: Strona internetowa RynekPapierniczy.pl. Pierwszy portal papierniczy!, Formaty papieru, https://www.rynekpapierniczy.pl/slownik/formaty-papieru [dostęp 21.10.2022 r.].

Technika drukowania na rolowej maszynie offsetowejrolowa maszyna offsetowarolowej maszynie offsetowej, w której farba utrwala się poprzez odparowywanie rozpuszczalnika w podwyższonej temperaturze. W tej technice drukujemy np. czasopisma.

• Animacja 3D – Budowa maszyn do drukowania offsetowegoDvVpVHCGmAnimacja 3D – Budowa maszyn do drukowania offsetowego

• Źródło: Jan Kowalczyk, Technologia drukowania, Oficyna Wydawnicza Politechniki Warszawskiej, Warszawa 2019.

Jedna z operacji poligraficznych, służąca do cyfrowego rozmieszczenia użytków na arkuszu drukarskim. Impozycja jest stosowana wówczas, gdy na większym arkuszu (np. B2) rozmieszczamy mniejsze użytki (np. A4), które muszą być ułożone w taki sposób, aby po wydrukowaniu możliwa była dalsza właściwa obróbka, np. szycie czy złamywaniezłamywaniezłamywanie.

R1TYgkuBClGWF

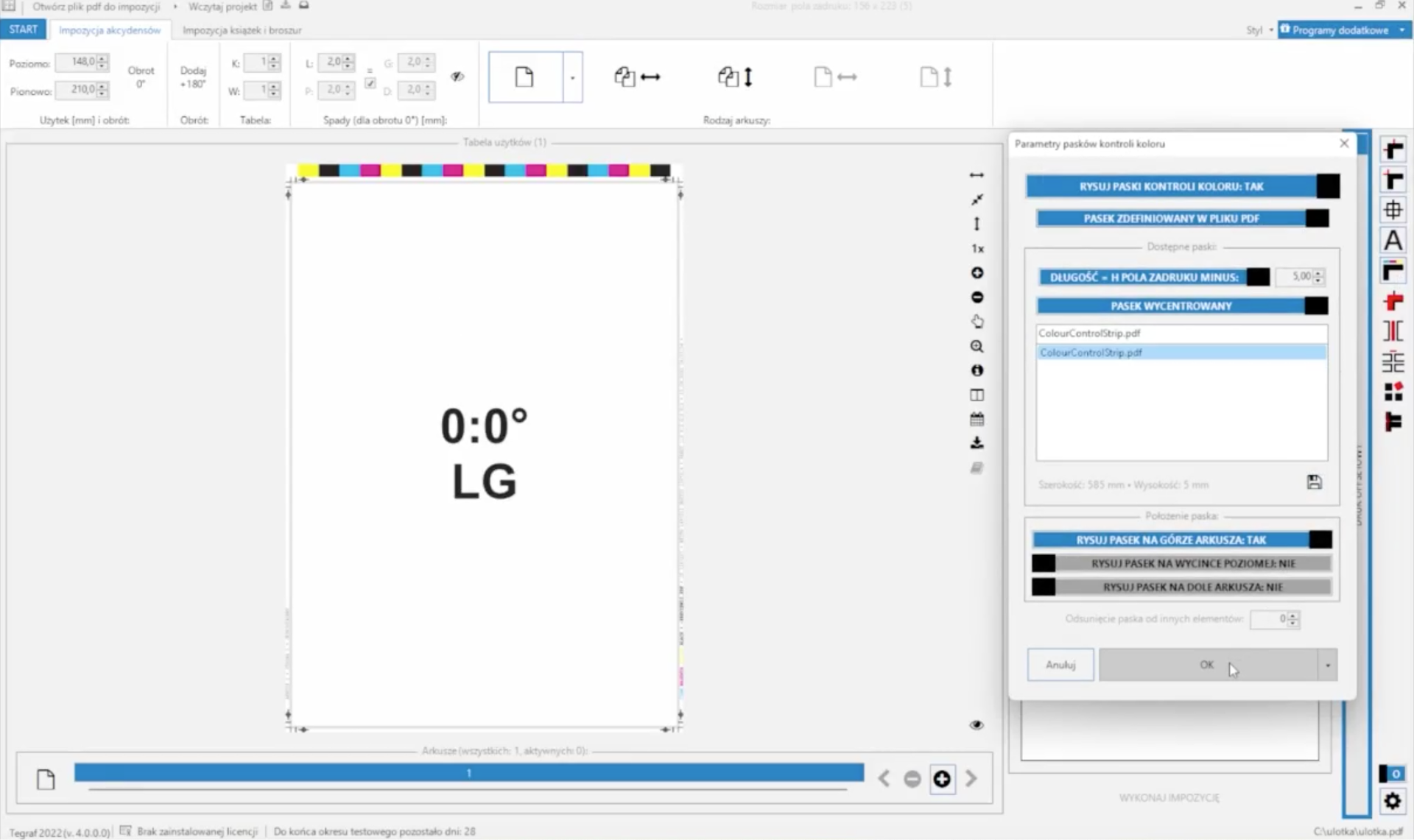

Grafika przedstawia poglądowo ekran programu do impozycji. W górnej części widoczny jest panel z menu programu. Po lewej stronie znajduje się ekran roboczy programu z białym prostokątem w pionie, u góry którego widoczny jest pasek z próbkami kolorów, a pośrodku napis 0:0 LG. Po prawej stronie widoczny jest otwarty panel edycji programu do impozycji.

• Interaktywne narzędzie typu scenario‑based learning – Praca z maszyną offsetowąD11UW7CLiInteraktywne narzędzie typu scenario‑based learning – Praca z maszyną offsetową

• Źródło: Wojciech Pilc, Wykonanie impozycji i proofingu 311[28].Z2.04. Poradnik dla ucznia, Instytut Technologii Eksploatacji – Państwowy Instytut Badawczy, Radom 2007.

Zabieg służący uszlachetnianiu wydruków poprzez lakierowanie podłoża drukowegopodłoże drukowepodłoża drukowego. Lakierowanie to: zabezpieczenie zadrukowanej powierzchni przed ścieraniem się farby, zmiana wyglądu naniesionej farby, zwiększenie sztywności podłoża drukowegopodłoże drukowepodłoża drukowego. Powłoką lakieru może być pokrywana cała powierzchnia druku lub wybrane jego części.

• Interaktywne narzędzie typu scenario‑based learning – Praca z maszyną offsetowąD11UW7CLiInteraktywne narzędzie typu scenario‑based learning – Praca z maszyną offsetową

• Źródło: Wioletta Mlonka, Wykończanie produktów introligatorskich 311[28].Z4.02. Poradnik dla ucznia, Instytut Technologii Eksploatacji – Państwowy Instytut Badawczy, Radom 2007.

Element stołu spływowegostół spływowystołu spływowego, które odpowiadają za wciągnięcie arkusza do pierwszego zespołu drukującegozespół drukującyzespołu drukującego sekcji drukowania.

• Infografika – Procesy druku offsetowegoD133K9LjsInfografika – Procesy druku offsetowego

• Źródło: Strona internetowa www.bsp.bielsko.pl, PDF, Charakteryzowanie offsetowych maszyn drukujących, http://http://www.bsp.bielsko.pl/wp-content/uploads/2014/09/masz-offset.pdf [dostęp 21.10.2022 r.]. Plik pdf o rozmiarze 952 KB w języku polskim.

Inaczej marka boczna. Element stołu spływowegostół spływowystołu spływowego, którego zadaniem jest umieszczenie arkusza we właściwej pozycji na stole. Mierzyca boczna określa położenie krawędzi bocznych arkuszy.

RTqVdOL7EwFSW

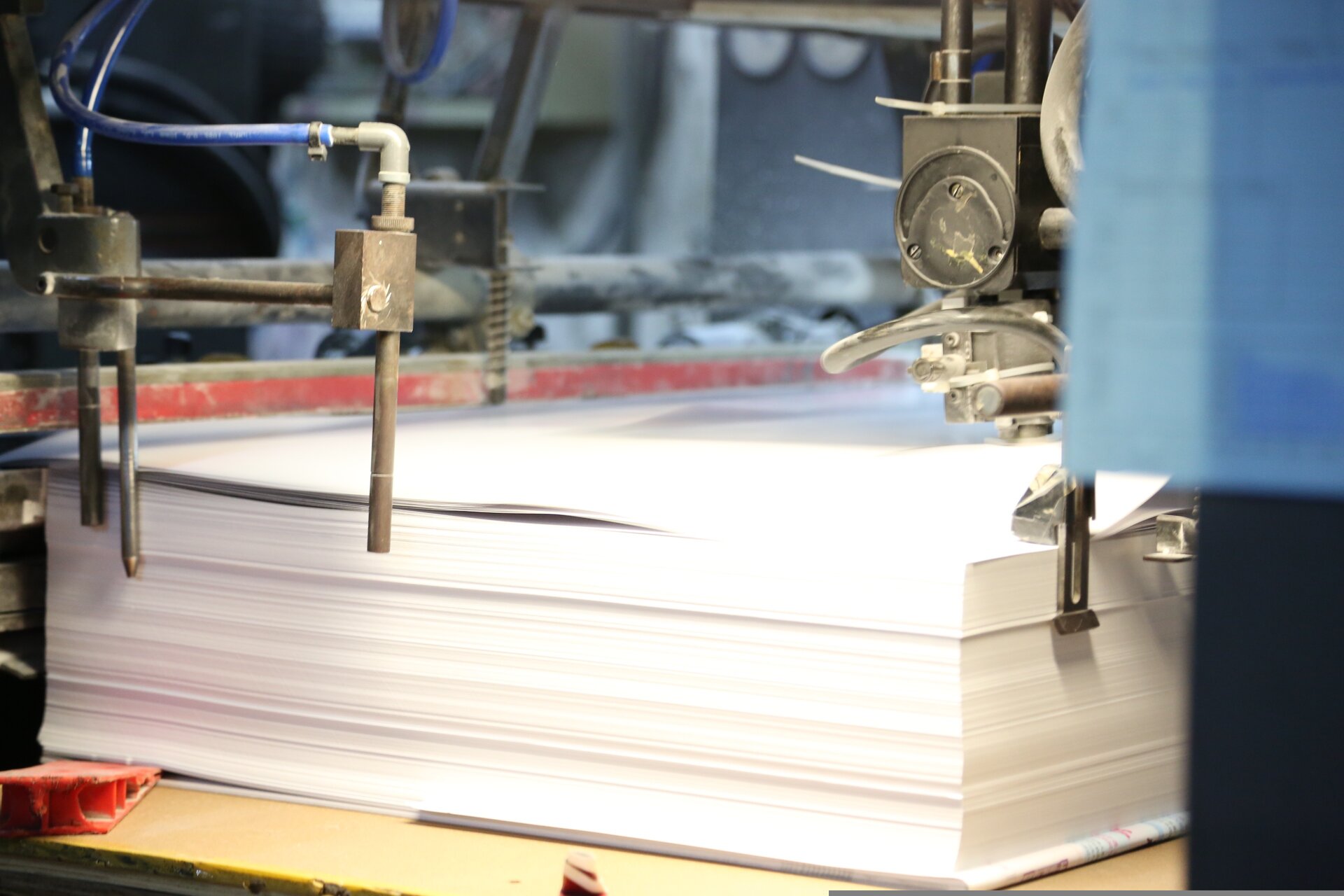

Zdjęcie przedstawia mierzycę boczną (marki boczne). Widoczny jest stos podłoża drukowego z ukosa, który na bokach przytrzymywany jest przez metalowe pionowe elementy, marki boczne.

• Interaktywne narzędzie typu scenario‑based learning – Praca z maszyną offsetowąD11UW7CLiInteraktywne narzędzie typu scenario‑based learning – Praca z maszyną offsetową

• Źródło: Paweł Pierzchalski, Przygotowanie form oraz drukowanie technikami płaskimi 311[28].Z3.02. Poradnik dla ucznia, Instytut Technologii Eksploatacji – Państwowy Instytut Badawczy, Radom 2007.

Operacja zakładania formy drukowejforma drukowaformy drukowej na cylinder formowy maszyny drukującej. Na ogół odbywa się z wykorzystaniem specjalnych urządzeń do montażu wyposażonych w system kamer, co zapewnia precyzyjne pasowanie. Montaż formy drukowejforma drukowaformy drukowej na cylinder formowy to jedna z podstawowych czynności w ramach przygotowania stanowiska drukarskiego, która jest wykonywana przez pomocnika drukarza offsetowego.

• Sekwencje filmowe – Realia druku offsetowegoD7oumluseSekwencje filmowe – Realia druku offsetowego

• Źródło: Paweł Pierzchalski, Przygotowanie form do drukowania płaskiego 825[01].Z1.02. Poradnik dla ucznia, Instytut Technologii Eksploatacji – Państwowy Instytut Badawczy, Radom 2007.

Część clindra pośredniego w zespole drukującymzespół drukującyzespole drukującym, odpowiedzialna za przenoszenie farbyfarby drukowe offsetowefarby lub lakieru z formy drukowejforma drukowa offsetowaformy drukowej na podłoże drukowepodłoże drukowepodłoże drukowe.

R1B0HpUijKGAK

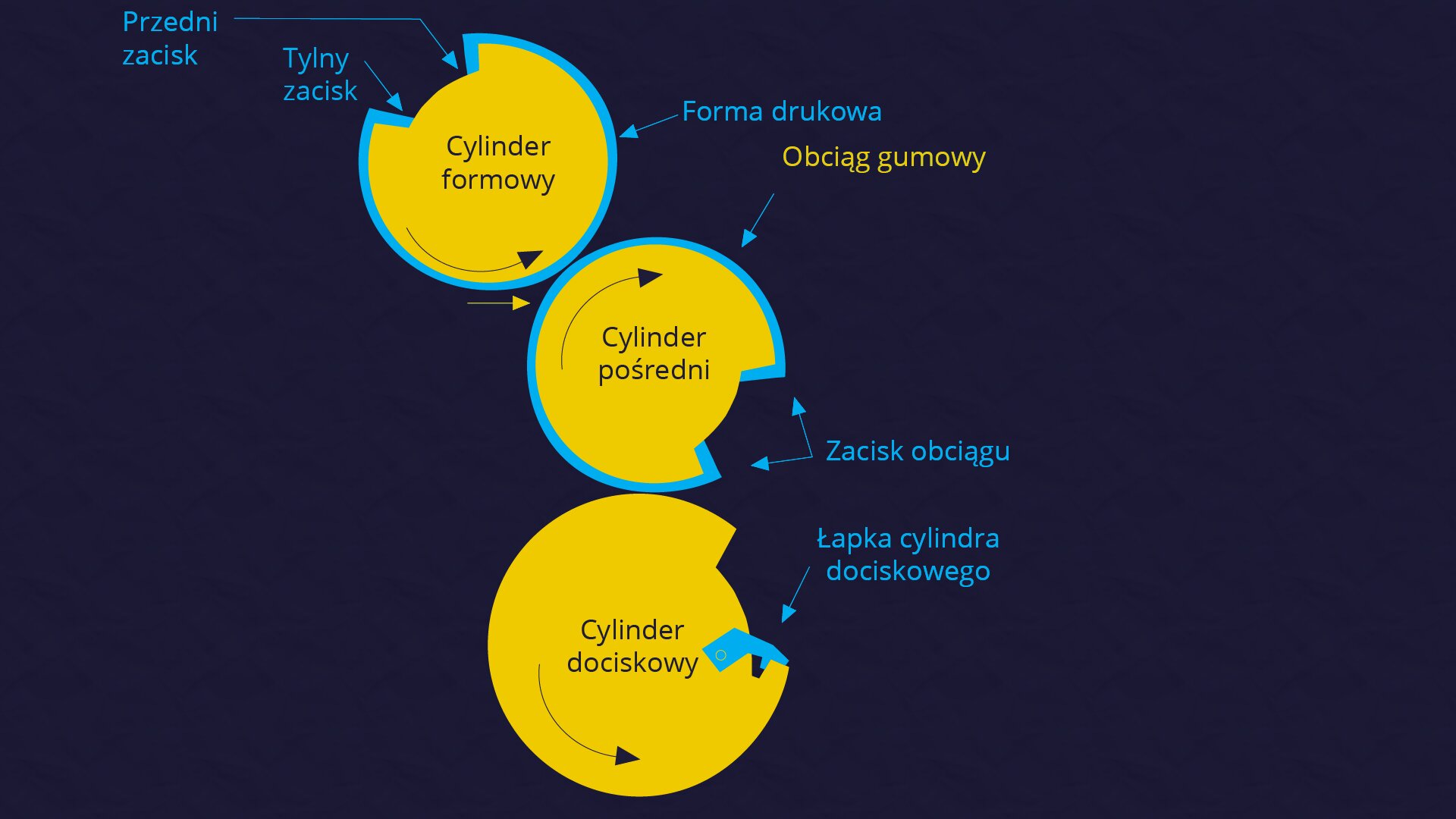

Grafika przedstawia schemat przekroju arkuszowej maszyny offsetowej. Na ciemnym tle widoczne są trzy duże żółte koła, od góry: cylinder formowy, cylinder pośredni i cylinder dociskowy. Wokół cylindra formowego biegnie niebieska obwódka podpisana jako forma drukowa. W środku strzałka pokazująca ruch przeciwny do ruchu wskazówek zegara. Wokół cylindra pośredniego biegnie niebieska obwódka podpisana jako obciąg gumowy. W środku strzałka pokazująca ruch zgodny z ruchem wskazówek zegara. W środku cylindra dociskowego biegnie strzałka pokazująca ruch przeciwny do ruchu wskazówek zegara. Cylinder pośredni ma trapezoidalne wycięcie między godz. 3 a 5, zaś cylinder dociskowy między godz. 1 a 3. W tym miejscu odchodzą strzałki i podpis - zacisk obciągu i łapka cylindra dociskowego. Cylinder formowy ma trapezoidalne wycięcie między godz. 10 a 12 z podpisem przedni zacisk i tylni zacisk.

• Infografika – Procesy druku offsetowegoD133K9LjsInfografika – Procesy druku offsetowego

• Źródło: Strona internetowa POLYFLEX TRADE, Obciągi offsetowe, https://polyflextrade.com/druk-offsetowy/obciagi/obciagi-offsetowe/ [dostęp 21.10.2022 r.].

Skrót od ang. Portable Document Format. Format plików pozwalający na wyświetlanie i udostępnianie dokumentów, niezależnie od oprogramowania, sprzętu czy systemu operacyjnego. Każdy plik PDF spełnia normę ISO 32000 w zakresie wymiany dokumentów cyfrowych.

R2SHuyEYDObhc

Grafika przedstawia ikonę pliku PDF. Widoczny jest biały prostokąt z zaokrąglonymi narożnikami i czerwonymi krawędziami, ze ściętym prawym górnym narożnikiem, symbolizujący kartkę. W środku wpisany jest symbol plecionki i napis z czarnych liter PDF.

• Interaktywne narzędzie typu scenario‑based learning – Praca z maszyną offsetowąD11UW7CLiInteraktywne narzędzie typu scenario‑based learning – Praca z maszyną offsetową

• Źródło: Strona internetowa Adobe, Właściwości dokumentu PDF oraz metadane, https://helpx.adobe.com/pl/acrobat/using/pdf-properties-metadata.html [dostęp 21.10.2022 r.].

W druku offsetowymdruk offsetowydruku offsetowym to wyroby wykonane z papieru, na których drukuje się za pomocą maszyny offsetowej, mające formę arkuszy na paletach (w opakowaniach jednostkowych lub w ryzach) lub roli zwiniętej w zwój.

R1B7gBqSIUH56

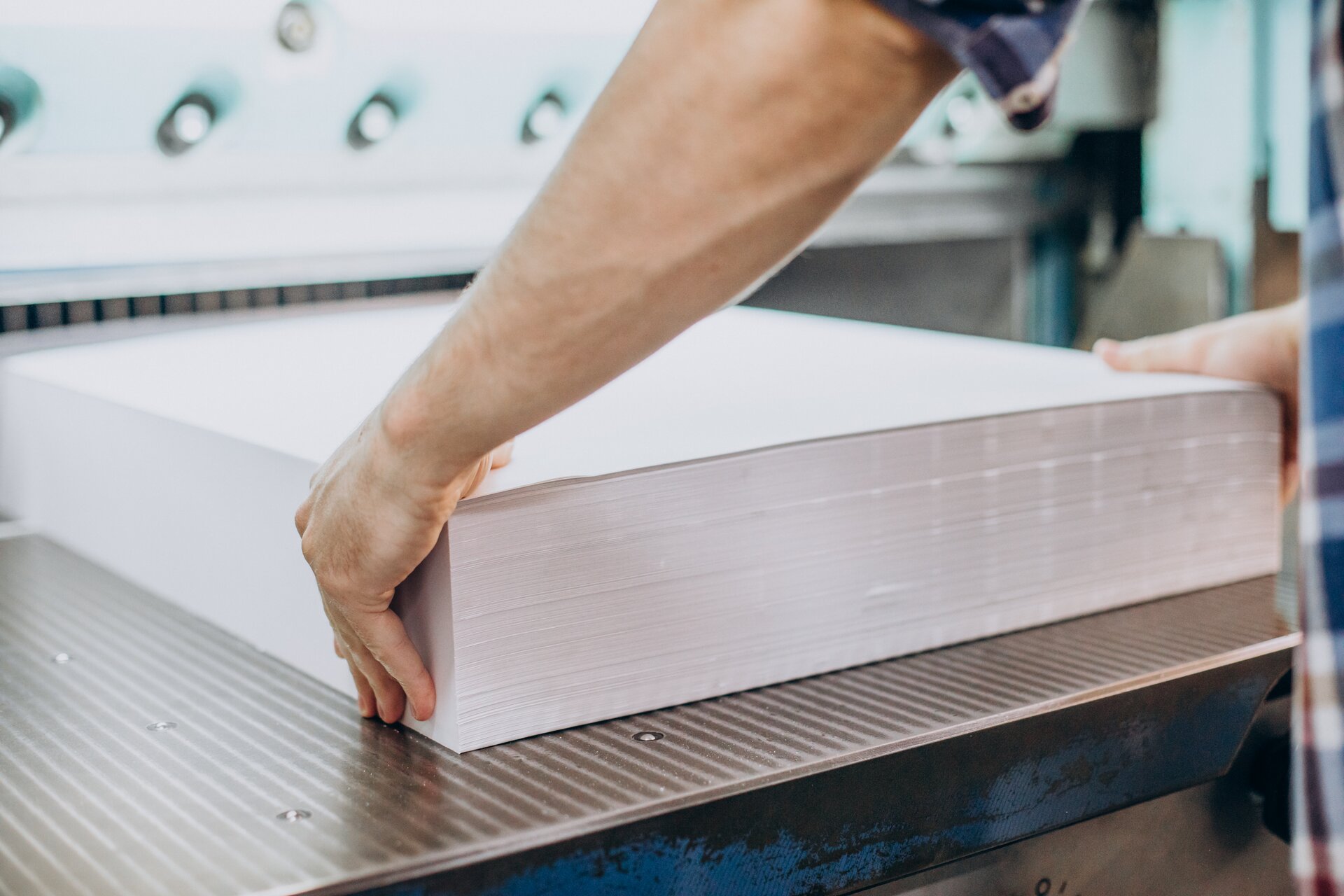

Zdjęcie przedstawia stos podłoża drukowego ułożonego na stole podawczym. W przedniej części stos przytrzymywany jest przez męskie dłonie.

• Infografika – Procesy druku offsetowegoD133K9LjsInfografika – Procesy druku offsetowego

• Źródło: Strona internetowa RynekPapierniczy.pl. Pierwszy portal papierniczy!, Podłoże drukowe, https://www.rynekpapierniczy.pl/slownik/podłoże-drukowe [dostęp 21.10.2022 r.].

Inaczej zwojowa maszyna offsetowa, w której podłoże drukowepodłoże drukowepodłoże drukowe jest podawane ze zwoju (roli) papieru lub innego podłoża drukowegopodłoże drukowepodłoża drukowego. Dzięki temu podłożepodłoże drukowepodłoże podawane jest bez przerwy, jego wymiana nie zakłóca procesu druku, a prędkość drukowania jest większa niż na arkuszowej maszynie offsetowejarkuszowa maszyna offsetowaarkuszowej maszynie offsetowej. Maszyna jest zbudowana z: mechanizmów zamocowania i hamowania roli, zespołu farbowegozespół farbowyzespołu farbowego, zespołu nawilżającegozespół nawilżającyzespołu nawilżającego, zespołu drukującegozespół drukującyzespołu drukującego, zespołu odbierającegozespół odbierającyzespołu odbierającego ze złamywakiem, urządzeń sterujących i mechanizmów napędowych. Maszynę stosuje się przede wszystkim do druku wysokich nakładów (np. gazet, książek, czasopism). Szerokość wstęgi zadrukowywanego materiału to od 230 mm do 2000 mm. Prędkość drukowania to od 30 000 do 50 000 obrotów/godzinę, a niektóre maszyny pracują z prędkością nawet 100 000 obrotów/godzinę.

• Animacja 3D – Budowa maszyn do drukowania offsetowegoDvVpVHCGmAnimacja 3D – Budowa maszyn do drukowania offsetowego

• Źródło: Paweł Pierzchalski, Przygotowanie form oraz drukowanie technikami płaskimi 311[28].Z3.02. Poradnik dla ucznia, Instytut Technologii Eksploatacji – Państwowy Instytut Badawczy, Radom 2007.

Mieszanka wody z dodatkami modyfikującymi. Skład chemiczny wody oraz rodzaj i zawartość modyfikatorów wpływają na parametry technologiczne roztworu nawilżającego. Roztwór musi się charakteryzować odpowiednią kwasowością (pH), właściwą twardością, przewodnością elektryczną.

• Infografika – Procesy druku offsetowegoD133K9LjsInfografika – Procesy druku offsetowego

• Źródło: Jan Kowalczyk, Technologia drukowania, Oficyna Wydawnicza Politechniki Warszawskiej, Warszawa 2019.

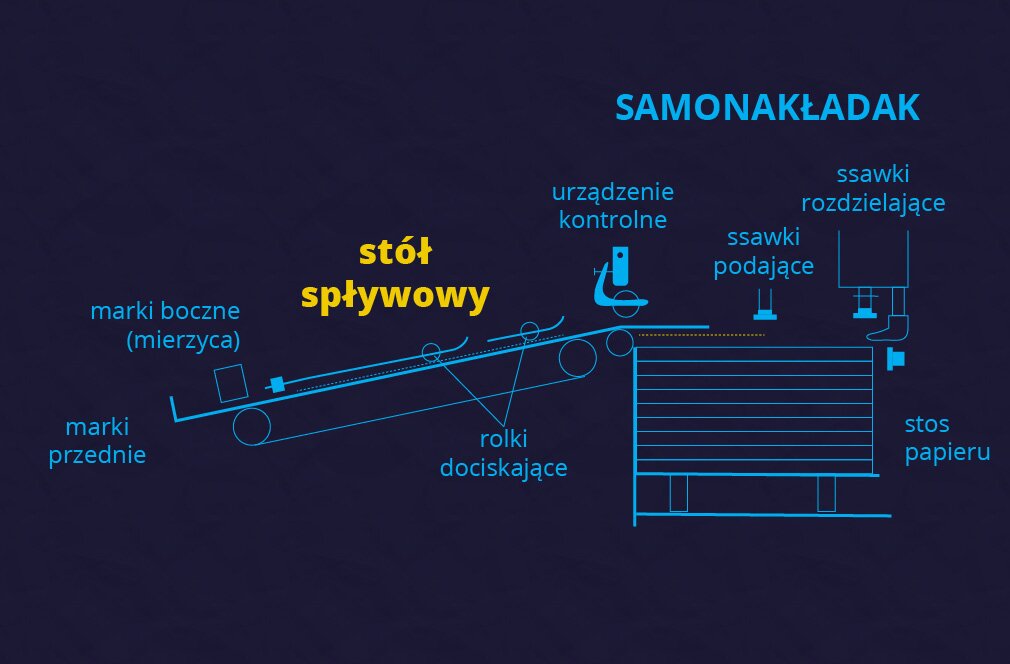

Najważniejszy elementem zespołu zasilającegozespół zasilającyzespołu zasilającego, który dzięki ssawkom podnoszącym i przekazującym oraz systemowi dysz powietrznych, pobiera pojedyncze arkusze ze stosu i podaje je do sekcji drukującej. Głowica samonakładaka jest ustawiana z panelu dotykowego po zadaniu parametrów przez drukarza.

RZLVrthhur2ZQ

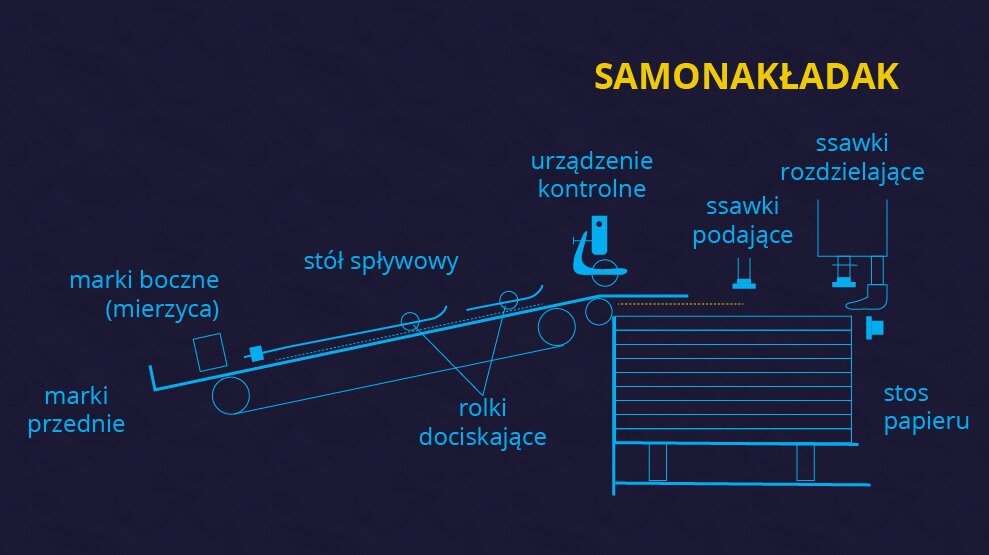

Grafika przedstawia schemat z samonakładakiem i zespołem zasilającym. U góry po prawej stronie duży napis z żółtych liter: SAMONAKŁADAK. Od prawej widoczne są ssawki rozdzielające i podające umieszczone nad stosem papieru, które przechodzą przez schematycznie pokazane urządzenie kontrolne. Dalej widoczny jest poziomy elementy opadający ku dołowi po lewej stronie z napisem stół spływowy, rolki dociskające, marki boczne (mierzyca), marki przednie.

• Infografika – Procesy druku offsetowegoD133K9LjsInfografika – Procesy druku offsetowego

• Źródło: Paweł Pierzchalski, Przygotowanie form oraz drukowanie technikami płaskimi 311[28].Z3.02. Poradnik dla ucznia, Instytut Technologii Eksploatacji – Państwowy Instytut Badawczy, Radom 2007.

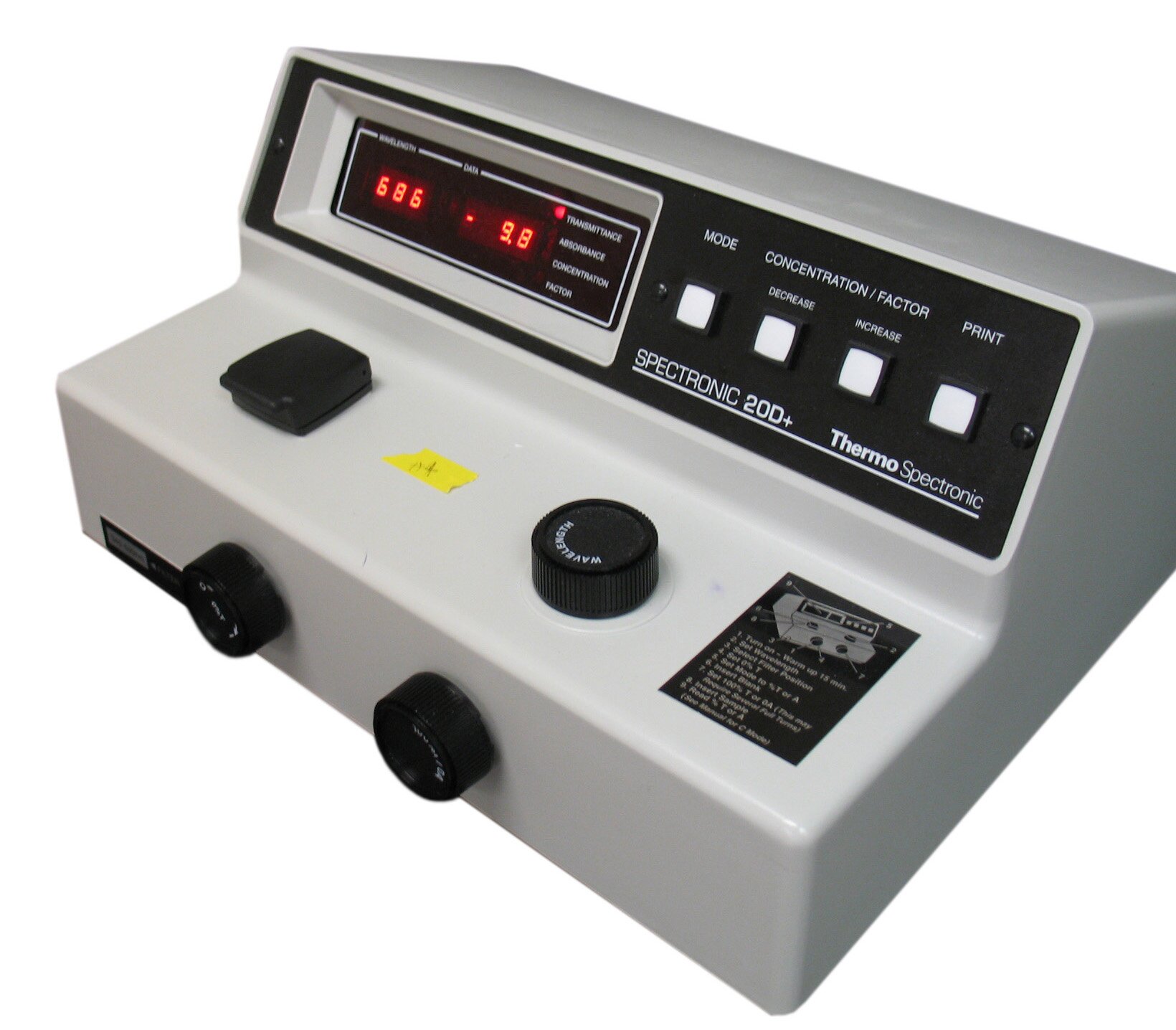

Urządzenie kontrolno‑pomiarowe stosowane w poligrafii, wykorzystywane do pomiaru barwy poprzez rozszczepienie światła na składowe o różnych długościach fal, a następnie zmierzenie natężenia tych składowych i porównanie względem wzorca.

R17jQbNcJzcWW

Na zdjęciu widać spektrofotometr w widoku od przodu i boku. Za górze znajduje się wyświetlacz i przyciski do obsługi urządzenia. Znajdują się na nim również pokrętła do obsługi urządzenia, które są umieszczone z przodu i na górze.

• Sekwencje filmowe – Realia druku offsetowegoD7oumluseSekwencje filmowe – Realia druku offsetowego

• Źródło: Andrzej Gołąb, Praktyczny poradnik poligraficzny. Procesy, Helion, Gliwice 2021.

Część zespołu zasilającegozespół zasilającyzespołu zasilającego, która działa pod ciśnieniem i jest wyposażona w symetryczne taśmy ssące, których częściami są szczotki i rolki dociskające, a także marki boczne (mierzycamierzyca bocznamierzyca) oraz marki przednie.

RO1ihTCOcDObI

Grafika przedstawia schemat z samonakładakiem i zespołem zasilającym. U góry po prawej stronie duży napis z niebieskich liter: SAMONAKŁADAK. Od prawej widoczne są ssawki rozdzielające i podające umieszczone nad stosem papieru, które przechodzą przez schematycznie pokazane urządzenie kontrolne. Dalej widoczny jest poziomy elementy opadający ku dołowi po lewej stronie z napisem w kolorze żółtym stół spływowy oraz napisami w kolorze niebiekim: rolki dociskające, marki boczne (mierzyca), marki przednie.

• Infografika – Procesy druku offsetowegoD133K9LjsInfografika – Procesy druku offsetowego

• Źródło: Paweł Pierzchalski, Przygotowanie form oraz drukowanie technikami płaskimi 311[28].Z3.02. Poradnik dla ucznia, Instytut Technologii Eksploatacji – Państwowy Instytut Badawczy, Radom 2007.

To właściwość farby objawiająca się oporem, jaki stawia farba podczas rozwarstwiania. Jest to istotny parametr wpływający na wiele zachowań farby przekazywanej w zespole farbowymzespół farbowyzespole farbowym.

• Animacja 3D – Budowa maszyn do drukowania offsetowegoDvVpVHCGmAnimacja 3D – Budowa maszyn do drukowania offsetowego

• Źródło: Jan Kowalczyk, Technologia drukowania, Oficyna Wydawnicza Politechniki Warszawskiej, Warszawa 2019.

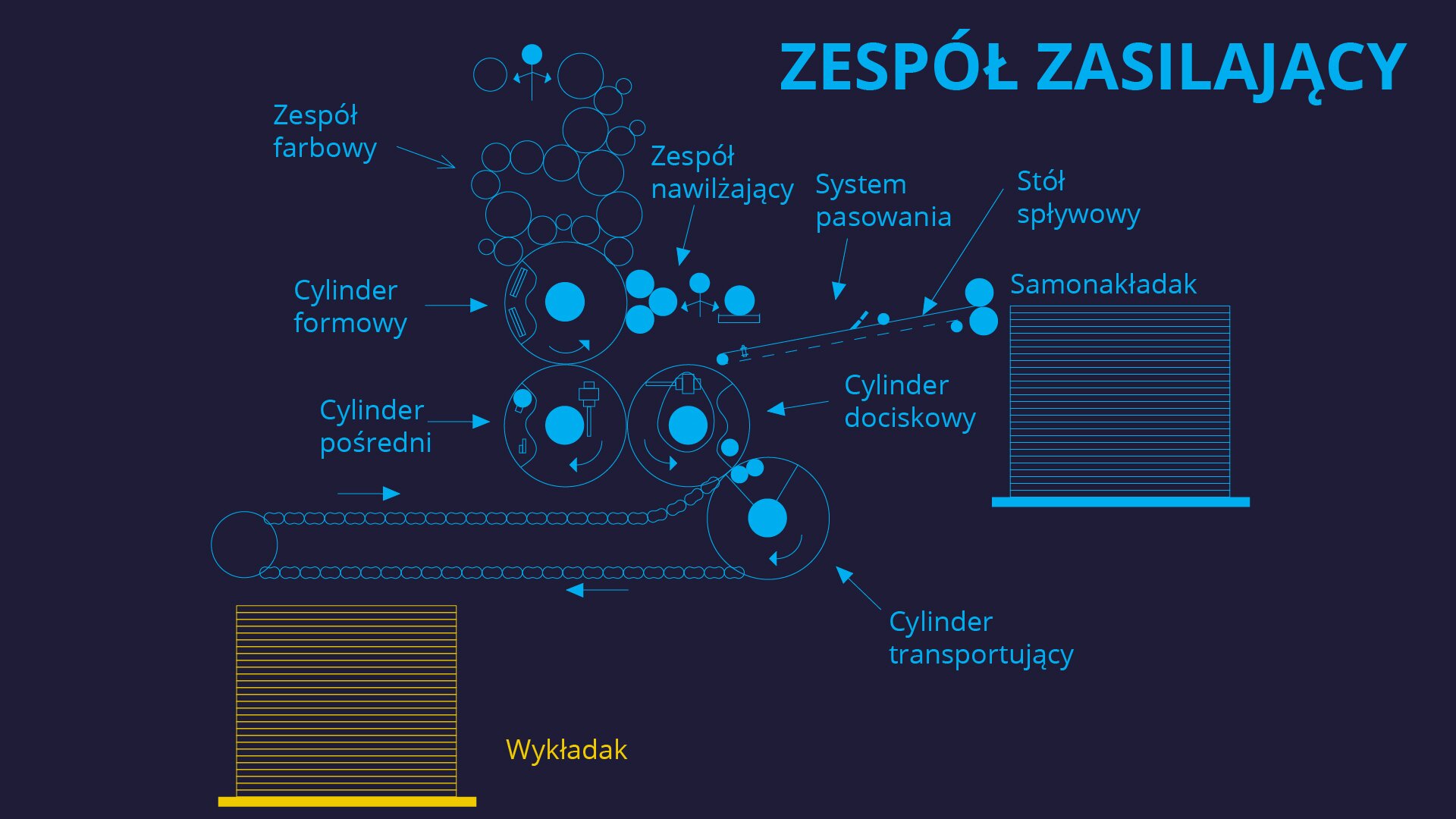

Inaczej stół odbierającyzespół odbierającystół odbierający. Element zespołu odbierającego służący do ułożenia zadrukowanych arkuszy w stos i jego wysokość jest regulowana automatycznie.

RCqBi9ha0XIgq

Grafika przedstawia zespół zasilający. U góry po prawej stronie duży napis z niebieskich liter: ZESPÓŁ ZASILAJĄCY. Od prawej widoczne są: samonakładak, stół spływowy, zespół drukujący, farbowy i nawilżający z zaznaczonymi poszczególnymi cylindrami a na końcu na żółto prostokąt symbolizujący wykładak, z żółtym napisem Wykładak po prawej jego stronie.

• Infografika – Procesy druku offsetowegoD133K9LjsInfografika – Procesy druku offsetowego

• Źródło: Strona internetowa szkolnictwo.pl praca, nauka, rozrywka…, Maszyna drukarska, https://www.szkolnictwo.pl/szukaj,Maszyna_drukarska [dostęp 21.10.2022 r.].

Wchodzi w skład sekcji drukującej. Jest złożony z cylindra formowego z formą drukowąforma drukowa offsetowaformą drukową, cylindra pośredniego z obciągiem gumowymobciąg gumowyobciągiem gumowym i dociskowego. W przypadku systemu guma‑guma rolę cylindra dociskowego przejmuje drugi cylinder pośredni.

R5slhsNKLBmmy

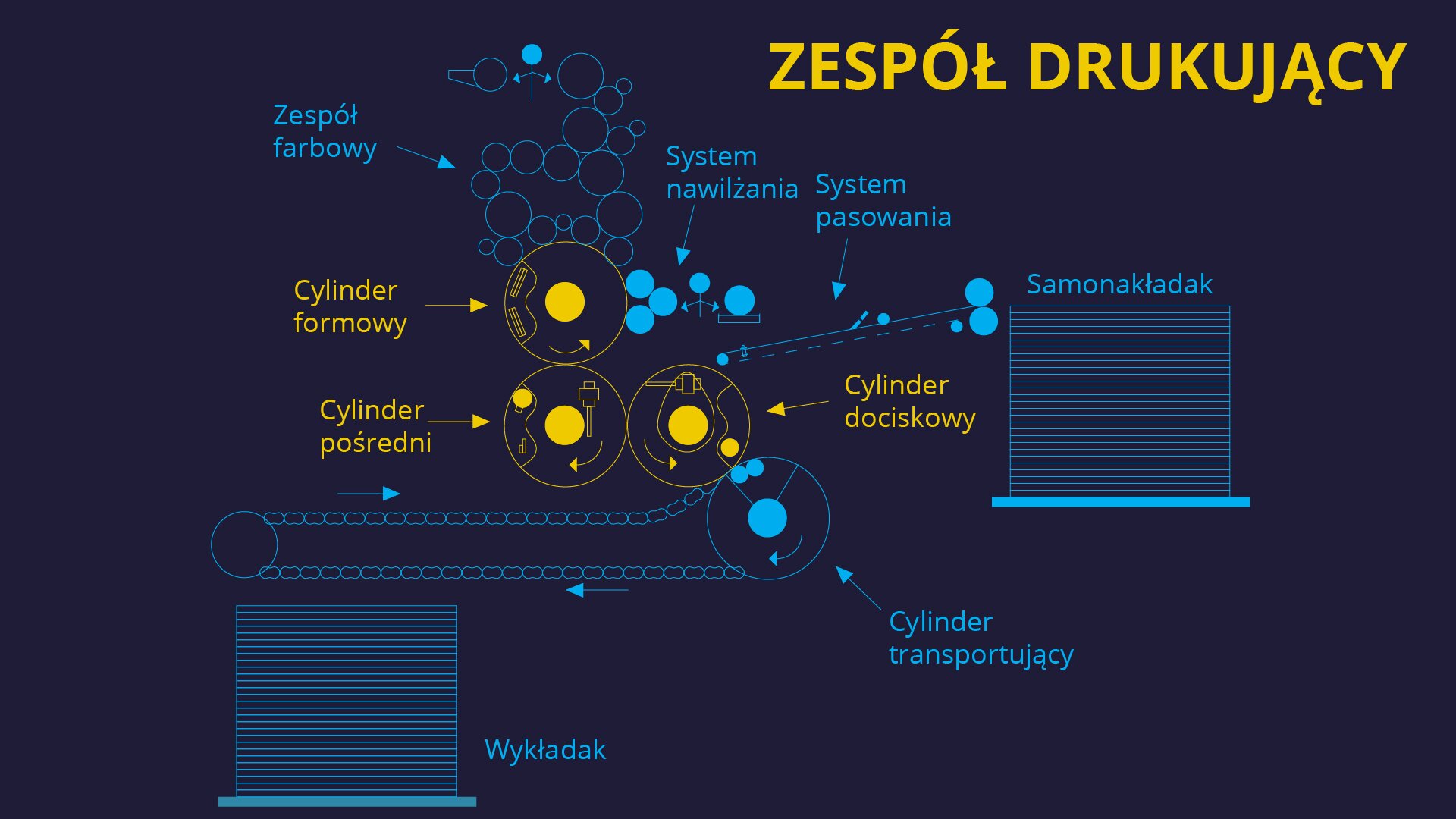

Grafika przedstawia zespół drukujący. U góry po prawej stronie duży napis z żółtych liter: ZESPÓŁ DRUKUJĄCY. Od prawej widoczne są: samonakładak, stół spływowy, zespół drukujący, farbowy i nawilżający z zaznaczonymi poszczególnymi cylindrami: formowym, pośrednim i dociskowym zaznaczonym w kolorze żółtym. Na końcu, na dole widoczny jest prostokąt symbolizujący wykładak, z niebieskim napisem Wykładak po prawej jego stronie.

• Animacja 3D – Budowa maszyn do drukowania offsetowegoDvVpVHCGmAnimacja 3D – Budowa maszyn do drukowania offsetowego

• Źródło: Lloyd P. Dejidas Jr., Thomas M. Destree, Technologia offsetowego drukowania arkuszowego, Oficyna Wydawnicza Politechniki Warszawskiej, Warszawa 2007.

Wchodzi w skład sekcji drukującej. Składa się z: wałków nadających oraz wałków rozcierających, kałamarza farbowego z walcem kałamarzowymduktor farbowywalcem kałamarzowym (tzw. duktorem farbowymduktor farbowyduktorem farbowym) oraz przybieraka.

RJ3dtNQMj2W2q

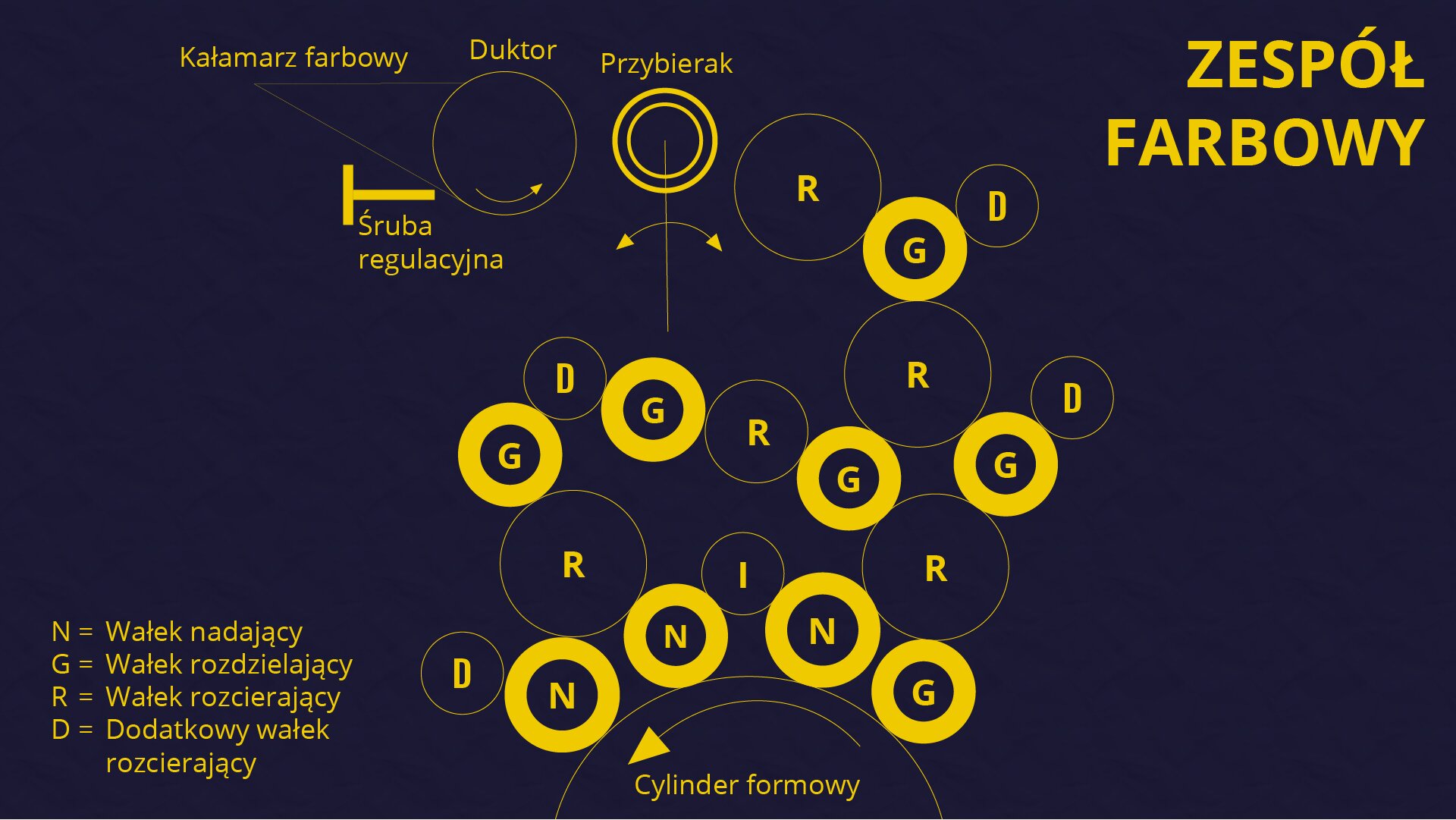

Grafika przedstawia zespół farbowy. Po prawej górnej stronie widoczny jest duży napis z żółtych liter ZESPÓŁ FARBOWY. U góry widoczne są koła symbolizujące kałamarz farbowy, duktor, przybierak, zaś poniżej koła ułożone w zespoły z literami N, G, R, D w środku oraz z legendą w lewym dolnym rogu: N - Wałek nadający, G - Wałek rozdzielający, R - Wałek rozcierający i D - Dodatkowy wałek rozcierający.

• Infografika – Procesy druku offsetowegoD133K9LjsInfografika – Procesy druku offsetowego

• Źródło: Strona internetowa www.bsp.bielsko.pl, PDF, Charakteryzowanie offsetowych maszyn drukujących, http://http://www.bsp.bielsko.pl/wp-content/uploads/2014/09/masz-offset.pdf [dostęp 21.10.2022 r.]. Plik pdf o rozmiarze 952 KB w języku polskim.

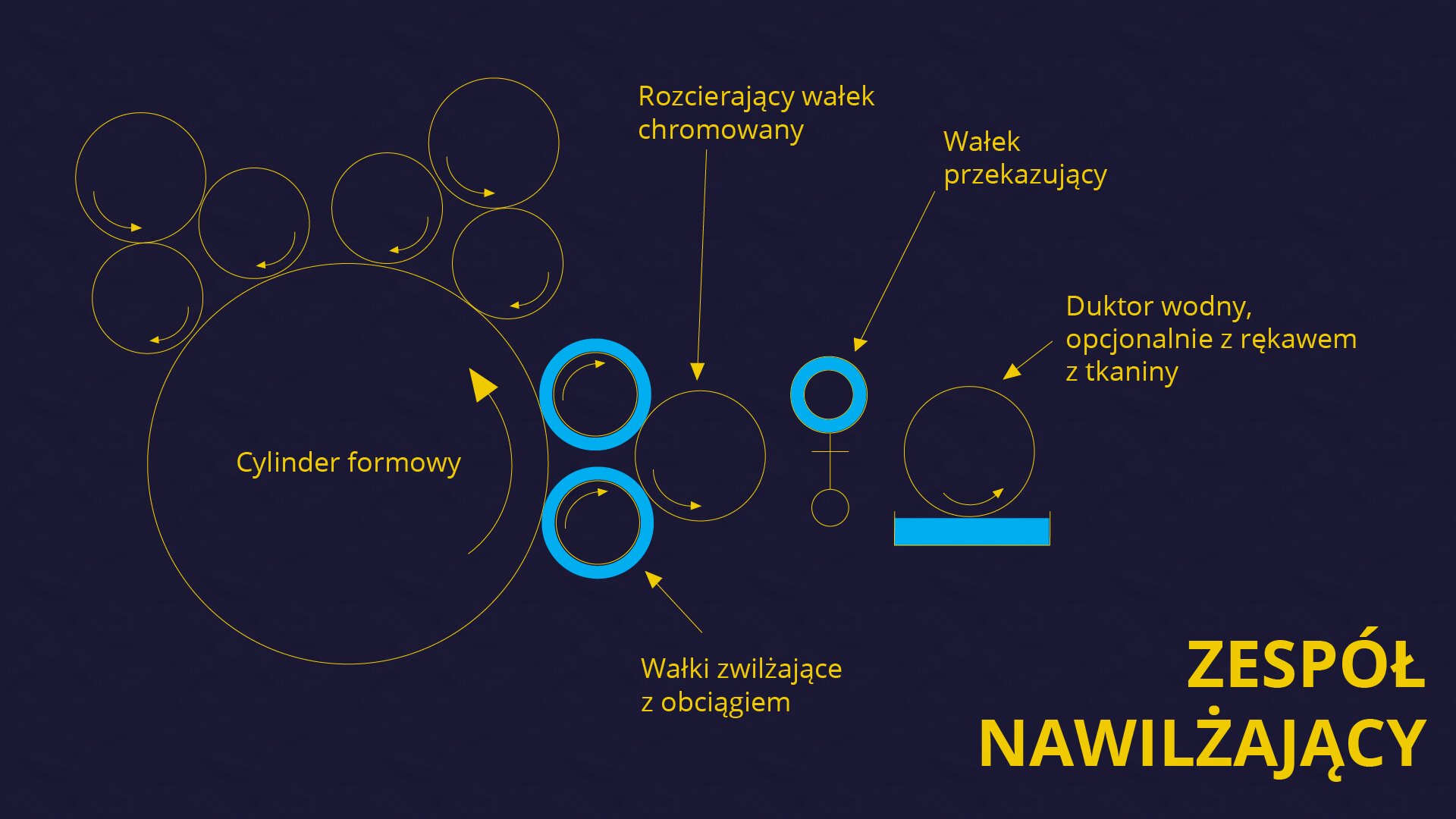

Wchodzi w skład sekcji drukującej. Jest zbudowany z kałamarza wodnegoduktor wodnykałamarza wodnego (tzw. duktora wodnegoduktor wodnyduktora wodnego), zbiornika wodnego, wałka przekazującego (tzw. przybieraka wodnego), wałka rozcierającego i wałków zwilżających z obciągiem rozcieracza wodnego.

R15XG60vF1Hmh

Grafika przedstawia zespół nawilżający. Od lewej strony widoczny jest duży okrąg z napisem Cylinder formowy w środku, u góry którego znajduje sie 6 mniejszy okręgów ułożonych po trzy na godz. 11 i 1. Po prawej stronie trzy okręgi na godz. 3, dwa najbliżej cylindra formowego i pogrubione podpisane jako wałki zwilżające z obciągiem, zaś trzeci na prawo od dni podpisany jako rozcierający wałek chromowany. Na prawo od nich dwa okręgi: górny pogrubiony i dolny bardzo mały podpisane jako wałek przekazujący. Na prawo od nich okrąg z podpisem duktor wodny. Okrąg leży na niebieskim prostokącie w poziomie, który symbolizuje kałamarz farbowy. W prawym dolnym rogu napis ZESPÓŁ NAWILŻAJĄCY.

• Infografika – Procesy druku offsetowegoD133K9LjsInfografika – Procesy druku offsetowego

• Źródło: Lloyd P. Dejidas Jr., Thomas M. Destree, Technologia offsetowego drukowania arkuszowego, Oficyna Wydawnicza Politechniki Warszawskiej, Warszawa 2007.

Wchodzi w skład sekcji wyprowadzającej. Składa się ze stołu odbierającego (tzw. wykładakawykładakwykładaka), elementów transportujących zadrukowane podłożepodłoże drukowepodłoże (łańcucha z łapkamiłapki cylindra dociskowegołapkami, belki z łapkamiłapki cylindra dociskowegołapkami, cylindra transportującego, prowadnic papieru), bocznego zderzaka formującego, tylnego zderzaka formującego i ogranicznika przedniego.

RVCzMlZ8Ww3uY

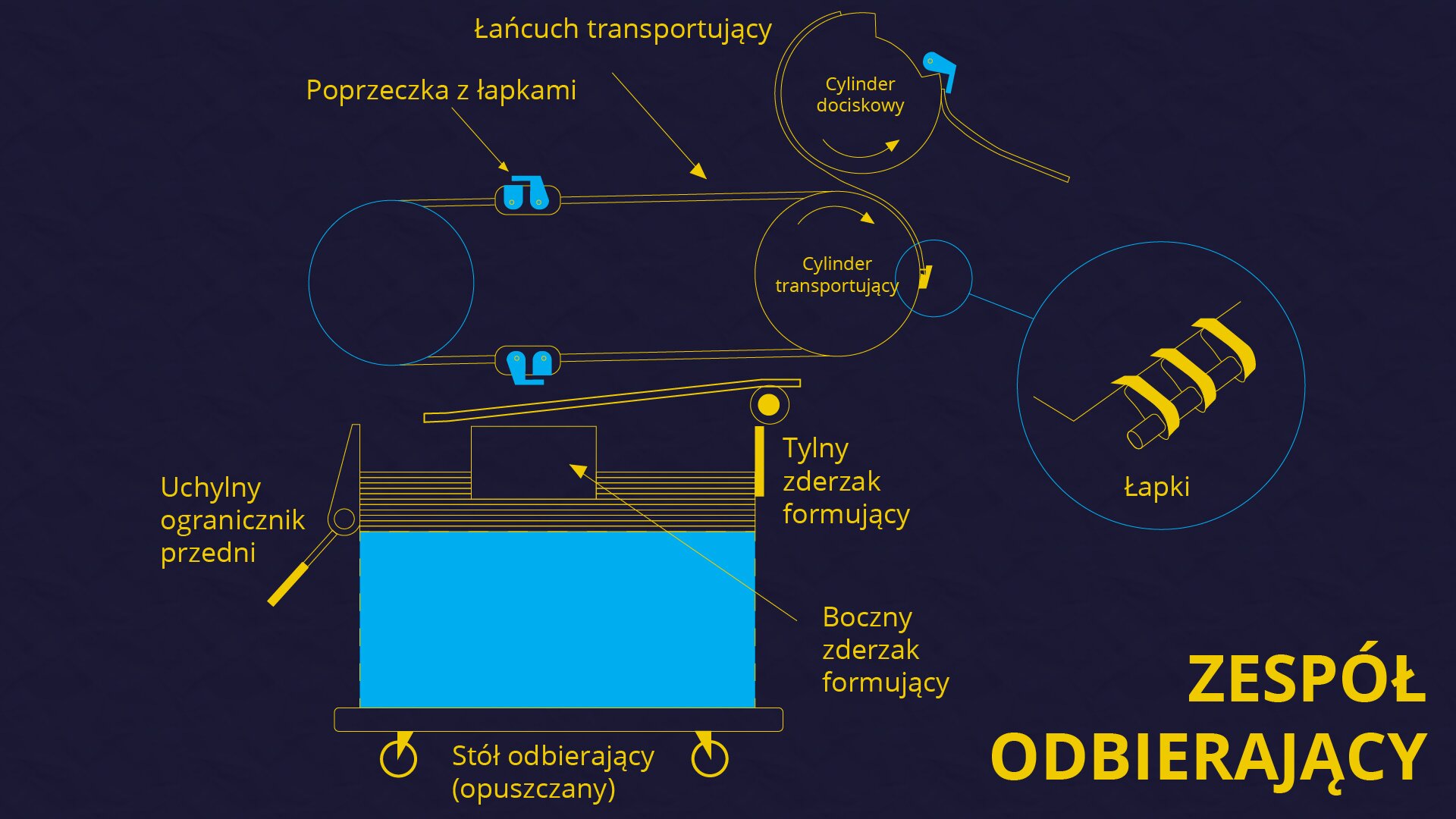

Grafika przedstawia zespół odbierający. Widoczny jest schemat zespołu, który składa się ze stołu odbierającego, elementów transportujących zadrukowane podłoże: łańcuchów z łapkami, belek z łapkami, cylindra transportującego, prowadnic papieru, bocznego zderzaka formującego, tylnego zderzaka formującego i ogranicznika przedniego.

• Infografika – Procesy druku offsetowegoD133K9LjsInfografika – Procesy druku offsetowego

• Źródło: Lloyd P. Dejidas Jr., Thomas M. Destree, Technologia offsetowego drukowania arkuszowego, Oficyna Wydawnicza Politechniki Warszawskiej, Warszawa 2007.

Wchodzi w skład sekcji podającej arkuszowej maszyny offsetowejarkuszowa maszyna offsetowaarkuszowej maszyny offsetowej. Zbudowany jest ze stołu podawczego, samonakładakasamonakładaksamonakładaka i stołu spływowegostół spływowystołu spływowego.

RTGMd489AQL1d

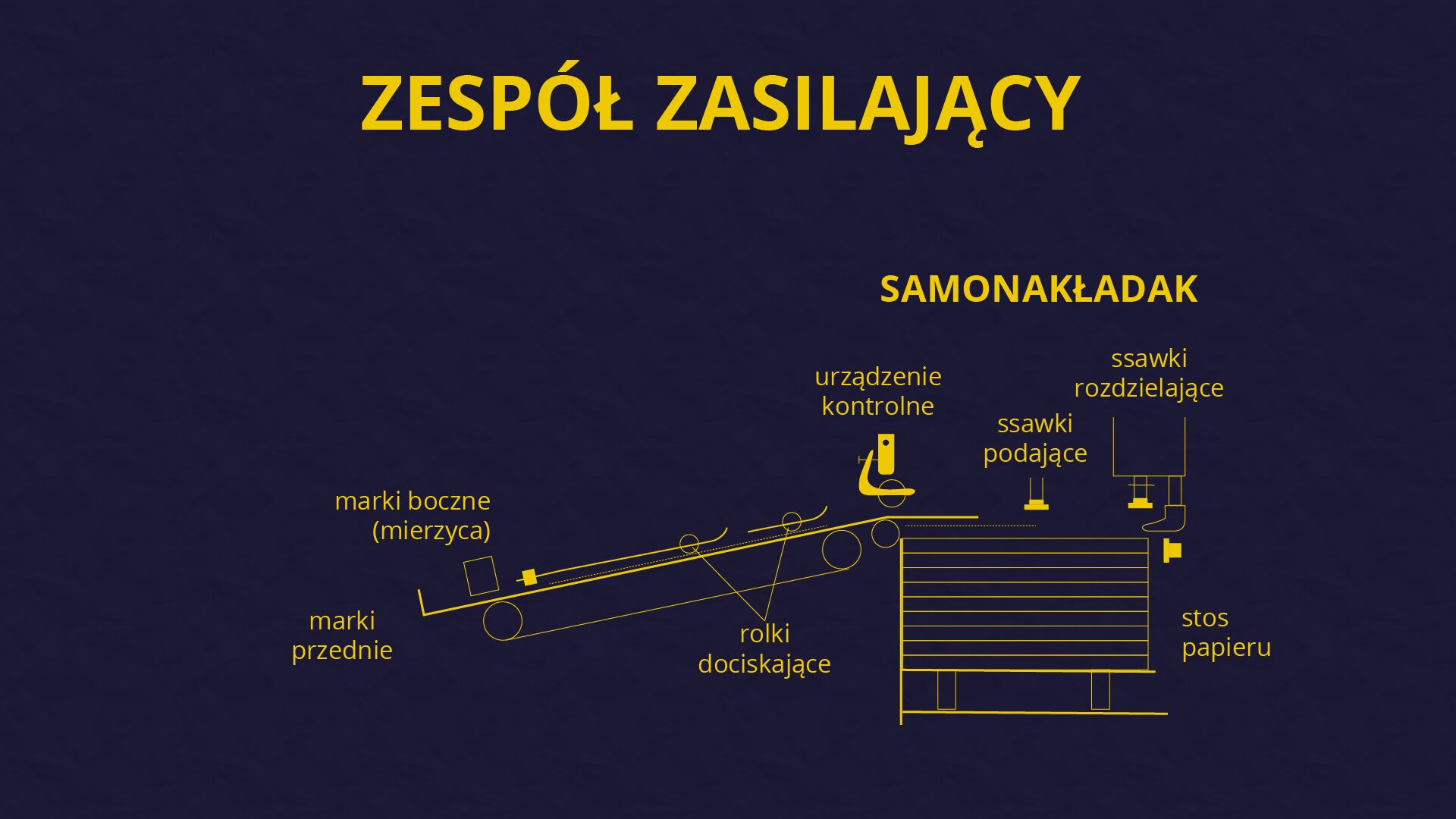

Grafika przedstawia zespół zasilający. U góry pośrodku duży napis z żółtych liter: ZESPÓŁ ZASILAJĄCY. Od prawej widoczne są ssawki rozdzielające i podające umieszczone nad stosem papieru, które przechodzą przez schematycznie pokazane urządzenie kontrolne. Dalej widoczny jest poziomy elementy opadający ku dołowi po lewej stronie z napisem stół spływowy, rolki dociskające, marki boczne (mierzyca), marki przednie.

• Infografika – Procesy druku offsetowegoD133K9LjsInfografika – Procesy druku offsetowego

• Źródło: Jan Kowalczyk, Technologia drukowania, Oficyna Wydawnicza Politechniki Warszawskiej, Warszawa 2019.

Wchodzi w skład sekcji podającej rolowej maszyny offsetowejrolowa maszyna offsetowarolowej maszyny offsetowej. Składa się z mechanizmu automatycznej zmiany roli podłoża drukowegopodłoże drukowepodłoża drukowego, rolek prowadzących i napinaczy wstęgi. Mechanizm podaje podłoże drukowepodłoże drukowepodłoże drukowe do sekcji drukującej.

• Animacja 3D – Budowa maszyn do drukowania offsetowegoDvVpVHCGmAnimacja 3D – Budowa maszyn do drukowania offsetowego

• Źródło: Jan Kowalczyk, Technologia drukowania, Oficyna Wydawnicza Politechniki Warszawskiej, Warszawa 2019.

Proces składania arkuszy, wykonywany najczęściej przy użyciu urządzeń zwanych złamywarkami. W zależności od liczby zastosowanych narzędzi złamujących można rozróżnić złamy pojedyncze lub wielokrotne, a zależnie od linii złamu możemy wyróżnić złamywanie równoległe, prostopadłe lub mieszane.

• Interaktywne narzędzie typu scenario‑based learning – Praca z maszyną offsetowąD11UW7CLiInteraktywne narzędzie typu scenario‑based learning – Praca z maszyną offsetową

• Źródło: Wioletta Mlonka, Wykonywanie introligatorskich operacji jednostkowych 311[28].Z4.01. Poradnik dla ucznia, Instytut Technologii Eksploatacji – Państwowy Instytut Badawczy, Radom 2007.
