międzywęzłowy roztwór stały węgla w żelazie. Rozpuszczalność węgla w $\mathrm{Fe}-\mathrm{\gamma }$ jest duża i silnie zależy od temperatury, przy $727°\mathrm{C}$ wynosi $0,77\%\mathrm{C}$ (punkt S na wykresie) a przy $1148°\mathrm{C}$ wynosi $2,11\%\mathrm{C}$ (punkt E na wykresie), czyli występuje zmienna rozpuszczalność z temperaturą. W warunkach równowagowych w stalach węglowych nie istnieje poniżej temperatury $727°\mathrm{C}$

R1PgfxixchawA

Zdjęcie przedstawia mikrostrukturę austenityczną w powiększeniu dwustukrotnym. Mikrostruktura jest biała z wielokątnymi nieregularnymi wgłębieniami w jej powierzchni.

Film edukacyjny Badania mikro i makroskopowe metali i ich stopówD1ED23wkwFilm edukacyjny Badania mikro i makroskopowe metali i ich stopów

Galeria zdjęć Struktury metalograficzne stopów żelaza, metali nieżelaznych oraz ich stopówDbi9lpD7sGaleria zdjęć Struktury metalograficzne stopów żelaza, metali nieżelaznych oraz ich stopów

badania polegające na obserwacji tzw. okiem nieuzbrojonym lub przy użyciu niewielkich powiększeń do ok. pięćdziesięciokrotnych zgładów, przełomów, części maszyn, odlewów itp. w celu oceny jakości i wykrycia wad i niezgodności obserwowanych powierzchni

Galeria zdjęć Struktury metalograficzne stopów żelaza, metali nieżelaznych oraz ich stopówDbi9lpD7sGaleria zdjęć Struktury metalograficzne stopów żelaza, metali nieżelaznych oraz ich stopów

Film edukacyjny Badania mikro i makroskopowe metali i ich stopówD1ED23wkwFilm edukacyjny Badania mikro i makroskopowe metali i ich stopów

badania polegające na obserwacji mikrostruktury przy użyciu mikroskopów świetlnych (światło jest nośnikiem informacji) stosując powiększenia od kilkudziesięciu do ok. $1500$ razy oraz mikroskopów elektronowych (do obrazowania wykorzystuje się wiązkę elektronów) stosując powiększenia od kilkuset do $100000$ razy i więcej. Celem badań jest ujawnienie mikrostruktury badanego materiału oraz identyfikacja nieciągłości materiałowych niewidocznych okiem nieuzbrojonym, rozróżnienie składników struktury oraz określenie ich morfologii, wymiarów czy rozmieszczenia itp

Galeria zdjęć Struktury metalograficzne stopów żelaza, metali nieżelaznych oraz ich stopówDbi9lpD7sGaleria zdjęć Struktury metalograficzne stopów żelaza, metali nieżelaznych oraz ich stopów

Film edukacyjny Badania mikro i makroskopowe metali i ich stopówD1ED23wkwFilm edukacyjny Badania mikro i makroskopowe metali i ich stopów

produkt przemiany bainitycznej stali składający się z przesyconego ferrytu węglem i węglików. Ze względu na temperaturę powstawania rozróżnia się bainit górny (ok. $550-400⁰\mathrm{C}$) i bainit dolny (poniżej $400⁰\mathrm{C}$)

RMzmIoNWuugko

Zdjęcie przedstawia mikrostrukturę bainityczną w powiększeniu dwudziestokrotnym. Widoczne są czarne drobiny ziaren zatopione w beżowej substancji.

Galeria zdjęć Struktury metalograficzne stopów żelaza, metali nieżelaznych oraz ich stopówDbi9lpD7sGaleria zdjęć Struktury metalograficzne stopów żelaza, metali nieżelaznych oraz ich stopów

węglik żelaza (${\mathrm{Fe}}_3\mathrm{C}$), o stałej zawartość węgla wynoszącej $6,67\%\mathrm{C}$. Cementyt może powstać (wydzielić się) z cieczy, austenitu i ferrytu, dlatego nosi nazwę cementyt pierwszorzędowy (gdy powstaje z cieczy), cementyt drugorzędowy (gdy powstaje z austenitu), cementyt trzeciorzędowy (gdy powstaje z ferrytu). Cementyt powstaje w wyniku zmiennej rozpuszczalności węgla w cieczy, austenicie i ferrycie

Galeria zdjęć Struktury metalograficzne stopów żelaza, metali nieżelaznych oraz ich stopówDbi9lpD7sGaleria zdjęć Struktury metalograficzne stopów żelaza, metali nieżelaznych oraz ich stopów

to przyrząd służący do pomiaru odległości, dalmierz laserowy wysyła promień laserowy do wybranego celu - mierzonego punktu, i mierzona jest długość wytworzonej wiązki

Film edukacyjny Badania mikro i makroskopowe metali i ich stopówD1ED23wkwFilm edukacyjny Badania mikro i makroskopowe metali i ich stopów

Gra edukacyjna Dobór narzędzi kontroli etapów procesów metalurgicznychDtJYKDfz3Gra edukacyjna Dobór narzędzi kontroli etapów procesów metalurgicznych

kryształ o budowie zbliżonej do drzewiastej, otrzymany w wyniku mikrosegregacji lub segregacji dendrytycznej. W obrębie jednego dendrytu występuje zróżnicowanie składu chemicznego (niejednorodność). Część środkowa dendrytu (rdzeń dendrytu) krzepnąca na początku procesu krystalizacji jest bogata w składnik o wysokiej temperaturze krzepnięcia, natomiast obszary między ramionami dendrytu (obszary międzydendrytyczne) bogate są w składnik o niskiej temperaturze krzepnięcia i tworzą je obszary cieczy krzepnące na samym końcu

ROBH26XXCZRtW

Zdjęcie przedstawia mikrostrukturę dendrytyczną w powiększeniu pięćdziesięciokrotnym. Widoczne są ciemne dendryty ledeburytu na tle jasnej osnowy cementytowej. Zaznaczone są rdzenie dendrytów, czyli ciemne obszary układające się w równoległe i prostopadłe do siebie linie, na których można również zobaczyć jaśniejsze plamy. Obszary międzydendrytyczne są natomiast beżowe i posiadają nieliczne ciemniejsze kropki.

Galeria zdjęć Struktury metalograficzne stopów żelaza, metali nieżelaznych oraz ich stopówDbi9lpD7sGaleria zdjęć Struktury metalograficzne stopów żelaza, metali nieżelaznych oraz ich stopów

przyrząd laboratoryjny, służący do dokładnych pomiarów długości w jednej osi

Film edukacyjny Badania mikro i makroskopowe metali i ich stopówD1ED23wkwFilm edukacyjny Badania mikro i makroskopowe metali i ich stopów

Gra edukacyjna Dobór narzędzi kontroli etapów procesów metalurgicznychDtJYKDfz3Gra edukacyjna Dobór narzędzi kontroli etapów procesów metalurgicznych

usunięcie materiału na krawędzi detalu, najczęściej poprzez obróbkę skrawaniem, wymiar fazy określa się przez podanie kąta i długości, na której ma być wykonana faza

Film edukacyjny Badania mikro i makroskopowe metali i ich stopówD1ED23wkwFilm edukacyjny Badania mikro i makroskopowe metali i ich stopów

Gra edukacyjna Dobór narzędzi kontroli etapów procesów metalurgicznychDtJYKDfz3Gra edukacyjna Dobór narzędzi kontroli etapów procesów metalurgicznych

temperatura przejścia materiału w stan kruchy, temperatura, przy której następuje spadek udarności

Film edukacyjny Badania właściwości mechanicznych metali i ich stopówDnpj1oNARFilm edukacyjny Badania właściwości mechanicznych metali i ich stopów

międzywęzłowy roztwór stały węgla w żelazie a. Rozpuszczalność węgla w $\mathrm{Fe}-\mathrm{\alpha }$ jest niewielka i silnie zależy od temperatury, przy $20°\mathrm{C}$ wynosi $0,008\%$ (punkt Q na wykresie) a przy $727°\mathrm{C}$ wynosi $0,0218\%\mathrm{C}$ (punkt S na wykresie), czyli występuje zmienna rozpuszczalność z temperaturą

Galeria zdjęć Struktury metalograficzne stopów żelaza, metali nieżelaznych oraz ich stopówDbi9lpD7sGaleria zdjęć Struktury metalograficzne stopów żelaza, metali nieżelaznych oraz ich stopów

Film edukacyjny Badania mikro i makroskopowe metali i ich stopówD1ED23wkwFilm edukacyjny Badania mikro i makroskopowe metali i ich stopów

międzywęzłowy roztwór stały węgla w wysokotemperaturowej odmianie żelaza $\mathrm{\delta }$. Wykazuje większą rozpuszczalność węgla niż ferryt (do $0,09\%$) (punkt H na wykresie)

Galeria zdjęć Struktury metalograficzne stopów żelaza, metali nieżelaznych oraz ich stopówDbi9lpD7sGaleria zdjęć Struktury metalograficzne stopów żelaza, metali nieżelaznych oraz ich stopów

przyrząd pomiarowy służący do pomiarów głębokości otworów, zagłębień, szczelin

Film edukacyjny Badania mikro i makroskopowe metali i ich stopówD1ED23wkwFilm edukacyjny Badania mikro i makroskopowe metali i ich stopów

Gra edukacyjna Dobór narzędzi kontroli etapów procesów metalurgicznychDtJYKDfz3Gra edukacyjna Dobór narzędzi kontroli etapów procesów metalurgicznych

odmiana alotropowa węgla o strukturze heksagonalnej, wytrzymałość grafitu jest bardzo niska i wynosi ok. $20\mathrm{MPa}$, ze względu na najczęściej występujący kształt wyróżnia się: grafit płatkowy, grafit sferoidalny – występuje w żeliwach szarych sferoidalnych, powstaje w wyniku dodatku do ciekłego żeliwa stopu magnezu z niklem, miedzią lub krzemem powodując powstanie dużej ilości zarodków grafitu, na obrazach 2 wymiarowych przyjmuje postać kulek

Galeria zdjęć Struktury metalograficzne stopów żelaza, metali nieżelaznych oraz ich stopówDbi9lpD7sGaleria zdjęć Struktury metalograficzne stopów żelaza, metali nieżelaznych oraz ich stopów

zatapianie próbek w żywicy, jest to drugi etap preparatyki

Galeria zdjęć Struktury metalograficzne stopów żelaza, metali nieżelaznych oraz ich stopówDbi9lpD7sGaleria zdjęć Struktury metalograficzne stopów żelaza, metali nieżelaznych oraz ich stopów

Film edukacyjny Badania mikro i makroskopowe metali i ich stopówD1ED23wkwFilm edukacyjny Badania mikro i makroskopowe metali i ich stopów

przyrząd pomiarowy używany do określenia miary kąta płaskiego

Film edukacyjny Badania mikro i makroskopowe metali i ich stopówD1ED23wkwFilm edukacyjny Badania mikro i makroskopowe metali i ich stopów

Gra edukacyjna Dobór narzędzi kontroli etapów procesów metalurgicznychDtJYKDfz3Gra edukacyjna Dobór narzędzi kontroli etapów procesów metalurgicznych

jest mieszaniną austenitu i cementytu, powstaje z roztworu ciekłego zawierającego $4,3\%\mathrm{C}$

Galeria zdjęć Struktury metalograficzne stopów żelaza, metali nieżelaznych oraz ich stopówDbi9lpD7sGaleria zdjęć Struktury metalograficzne stopów żelaza, metali nieżelaznych oraz ich stopów

ledeburyt, w którym austenit przemienił się perlit, występuje poniżej temperatury $727°\mathrm{C}$

Galeria zdjęć Struktury metalograficzne stopów żelaza, metali nieżelaznych oraz ich stopówDbi9lpD7sGaleria zdjęć Struktury metalograficzne stopów żelaza, metali nieżelaznych oraz ich stopów

to metastabilny roztwór stały o przestrzennie centrowanej sieci tetragonalnej, powstaje wskutek bezdyfuzyjnej przemiany austenitu

R1ePkcZGK0eZG

Zdjęcie przedstawia mikrostrukturę martenzytyczną w powiększeniu dziesięciokrotnym. Widoczne są małe podłużne ziarna w odcieniach szarości, czerni i brązu, przypominające kształtem drzazgi.

Galeria zdjęć Struktury metalograficzne stopów żelaza, metali nieżelaznych oraz ich stopówDbi9lpD7sGaleria zdjęć Struktury metalograficzne stopów żelaza, metali nieżelaznych oraz ich stopów

CNC to skrót od angielskiej nazwy Computerized Numerical Control, czyli komputerowe sterowanie urządzeń numerycznych, maszyny takie wyposażone są w układ sterowania numerycznego, który może zostać dowolnie zaprogramowany

Film edukacyjny Badania mikro i makroskopowe metali i ich stopówD1ED23wkwFilm edukacyjny Badania mikro i makroskopowe metali i ich stopów

Gra edukacyjna Dobór narzędzi kontroli etapów procesów metalurgicznychDtJYKDfz3Gra edukacyjna Dobór narzędzi kontroli etapów procesów metalurgicznych

przyrząd służący do badania wytrzymałości materiałów. Próbka materiału poddawana jest obciążeniu prowadzącym do jej odkształcenia; mierzone są przy tym wartości sił i odkształceń

Film edukacyjny Badania właściwości mechanicznych metali i ich stopówDnpj1oNARFilm edukacyjny Badania właściwości mechanicznych metali i ich stopów

Film edukacyjny Badania mikro i makroskopowe metali i ich stopówD1ED23wkwFilm edukacyjny Badania mikro i makroskopowe metali i ich stopów

badanie udarności tworzyw sztucznych, próby dynamiczne, określające zdolność materiału do przenoszenia gwałtownych obciążeń typu uderzeniowego. Badając udarność, sprawdzamy odporność materiału na pękanie przy obciążeniu dynamicznym

Film edukacyjny Badania właściwości mechanicznych metali i ich stopówDnpj1oNARFilm edukacyjny Badania właściwości mechanicznych metali i ich stopów

przyrząd pomiarowy wykorzystujący do pomiaru śrubę mikrometryczną, przyrząd mierzy co do $0,001/0,0001\mathrm{mm}$

Film edukacyjny Badania mikro i makroskopowe metali i ich stopówD1ED23wkwFilm edukacyjny Badania mikro i makroskopowe metali i ich stopów

Gra edukacyjna Dobór narzędzi kontroli etapów procesów metalurgicznychDtJYKDfz3Gra edukacyjna Dobór narzędzi kontroli etapów procesów metalurgicznych

(ang. SEM – Scanning Electron Microscope) - mikroskop umożliwiający obserwację powierzchni próbki w bardzo dużym powiększeniu, wykorzystujący technikę emisji wiązki elektronów z analizowanej próbki

Galeria zdjęć Struktury metalograficzne stopów żelaza, metali nieżelaznych oraz ich stopówDbi9lpD7sGaleria zdjęć Struktury metalograficzne stopów żelaza, metali nieżelaznych oraz ich stopów

Film edukacyjny Badania mikro i makroskopowe metali i ich stopówD1ED23wkwFilm edukacyjny Badania mikro i makroskopowe metali i ich stopów

urządzenie służące do obserwacji mikrostruktury badanej próbki

Film edukacyjny Badania mikro i makroskopowe metali i ich stopówD1ED23wkwFilm edukacyjny Badania mikro i makroskopowe metali i ich stopów

urządzenie do łamania próbek, które jest zbudowane w kształcie wahadła, służące do określenia udarności

Film edukacyjny Badania właściwości mechanicznych metali i ich stopówDnpj1oNARFilm edukacyjny Badania właściwości mechanicznych metali i ich stopów

wyrób metalowy wykonany przez wlanie ciekłego metalu do formy odlewniczej (odlewanie), ostateczny kształt wyrobu nadaje forma odlewnicza, odlewów nie przerabia się plastycznie

Film edukacyjny Badania mikro i makroskopowe metali i ich stopówD1ED23wkwFilm edukacyjny Badania mikro i makroskopowe metali i ich stopów

papier o różnej gradacji, służący do szlifowania próbek

Galeria zdjęć Struktury metalograficzne stopów żelaza, metali nieżelaznych oraz ich stopówDbi9lpD7sGaleria zdjęć Struktury metalograficzne stopów żelaza, metali nieżelaznych oraz ich stopów

Film edukacyjny Badania mikro i makroskopowe metali i ich stopówD1ED23wkwFilm edukacyjny Badania mikro i makroskopowe metali i ich stopów

jest produktem przemiany austenitu w ferryt i cementyt, jest mieszaniną płytek ferrytu i cementytu o stosunku grubości $1:8$

R1Z9NfeIjDhOO

Zdjęcie przedstawia zdjęcie próbki stopu o zawartości węgla siedemdziesięciu siedmiu setnych procenta. Pokazana jest struktura perlityczna w powiększeniu pięciokrotnym. Widoczne są mieniące się różnymi kolorami struktury krystaliczne.

Galeria zdjęć Struktury metalograficzne stopów żelaza, metali nieżelaznych oraz ich stopówDbi9lpD7sGaleria zdjęć Struktury metalograficzne stopów żelaza, metali nieżelaznych oraz ich stopów

piec przeznaczony do nagrzewania elementów stalowych przed procesem przeróbki plastycznej, w którym ruch wzdłuż wykonywany jest poprzez ruchome ławy stalowej lub ceramicznej wykonującej ruchy posuwisto – zwrotne

Galeria zdjęć Struktury metalograficzne stopów żelaza, metali nieżelaznych oraz ich stopówDbi9lpD7sGaleria zdjęć Struktury metalograficzne stopów żelaza, metali nieżelaznych oraz ich stopów

Film edukacyjny Badania mikro i makroskopowe metali i ich stopówD1ED23wkwFilm edukacyjny Badania mikro i makroskopowe metali i ich stopów

rodzaj podcięcia technologicznego, wykonywanego za pomocą obróbki skrawaniem

Film edukacyjny Badania mikro i makroskopowe metali i ich stopówD1ED23wkwFilm edukacyjny Badania mikro i makroskopowe metali i ich stopów

Gra edukacyjna Dobór narzędzi kontroli etapów procesów metalurgicznychDtJYKDfz3Gra edukacyjna Dobór narzędzi kontroli etapów procesów metalurgicznych

wygładzanie i nabłyszczanie materiału próbki za pomocą sukien polerskich

Galeria zdjęć Struktury metalograficzne stopów żelaza, metali nieżelaznych oraz ich stopówDbi9lpD7sGaleria zdjęć Struktury metalograficzne stopów żelaza, metali nieżelaznych oraz ich stopów

Film edukacyjny Badania mikro i makroskopowe metali i ich stopówD1ED23wkwFilm edukacyjny Badania mikro i makroskopowe metali i ich stopów

energia, która została pochłonięta przez próbkę w trakcie próby udarności

Film edukacyjny Badania właściwości mechanicznych metali i ich stopówDnpj1oNARFilm edukacyjny Badania właściwości mechanicznych metali i ich stopów

służy do określenia dystrybucji siarki w badanym stopie

Galeria zdjęć Struktury metalograficzne stopów żelaza, metali nieżelaznych oraz ich stopówDbi9lpD7sGaleria zdjęć Struktury metalograficzne stopów żelaza, metali nieżelaznych oraz ich stopów

Film edukacyjny Badania mikro i makroskopowe metali i ich stopówD1ED23wkwFilm edukacyjny Badania mikro i makroskopowe metali i ich stopów

urządzenie do pomiaru chropowatości powierzchni

Film edukacyjny Badania mikro i makroskopowe metali i ich stopówD1ED23wkwFilm edukacyjny Badania mikro i makroskopowe metali i ich stopów

Gra edukacyjna Dobór narzędzi kontroli etapów procesów metalurgicznychDtJYKDfz3Gra edukacyjna Dobór narzędzi kontroli etapów procesów metalurgicznych

urządzenie do szybkiej analizy chropowatości powierzchni różnych materiałów

Film edukacyjny Badania mikro i makroskopowe metali i ich stopówD1ED23wkwFilm edukacyjny Badania mikro i makroskopowe metali i ich stopów

Gra edukacyjna Dobór narzędzi kontroli etapów procesów metalurgicznychDtJYKDfz3Gra edukacyjna Dobór narzędzi kontroli etapów procesów metalurgicznych

zapewnia możliwość pomiarów topografii powierzchni z wysoką rozdzielczością dla szerokiego zakresu materiałów

Film edukacyjny Badania mikro i makroskopowe metali i ich stopówD1ED23wkwFilm edukacyjny Badania mikro i makroskopowe metali i ich stopów

Gra edukacyjna Dobór narzędzi kontroli etapów procesów metalurgicznychDtJYKDfz3Gra edukacyjna Dobór narzędzi kontroli etapów procesów metalurgicznych

urządzenie do cięcia materiałów

R1eDd9ur8IdRK

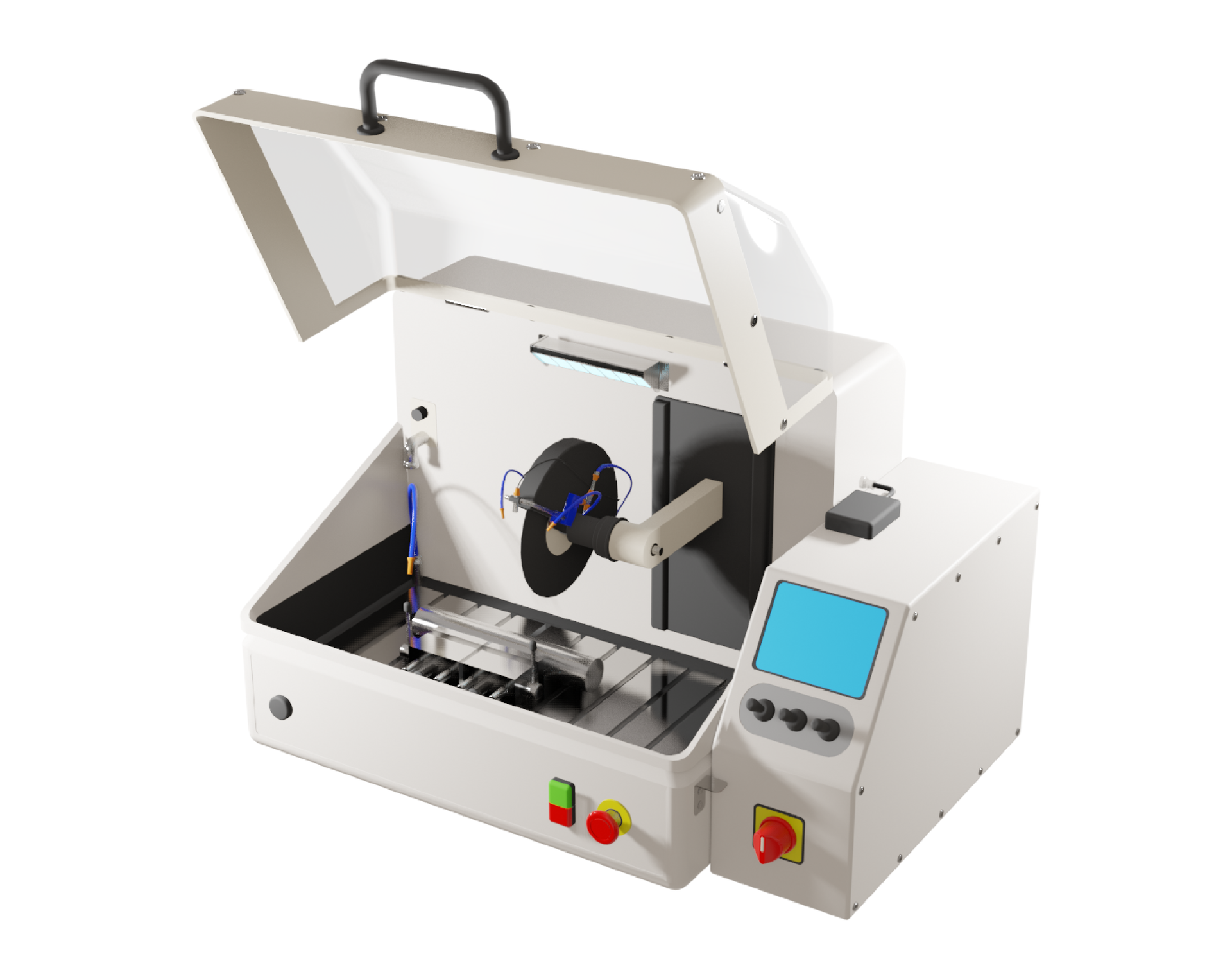

Wewnątrz metalowego pudła z przeźroczystą klapą znajduje się na okrągłe ostrze umocowane na ruchomej rączce. Pod ostrzem jest płyta z zamocowaną na niej próbką. Po prawej stronie pudła połączone z nim jest mniejsze wąskie pudło z ukośnie ściętym jednym rogiem, na którym znajduje się ekran. Pod ekranem są trzy pokrętła, a poniżej duże czerwone pokrętło.

Galeria zdjęć Struktury metalograficzne stopów żelaza, metali nieżelaznych oraz ich stopówDbi9lpD7sGaleria zdjęć Struktury metalograficzne stopów żelaza, metali nieżelaznych oraz ich stopów

Film edukacyjny Badania mikro i makroskopowe metali i ich stopówD1ED23wkwFilm edukacyjny Badania mikro i makroskopowe metali i ich stopów

sposób graficznego przedstawiania elementów maszyn, urządzeń, układów mający na celu przedstawienie informacji o ich działaniu, wykonaniu, montażu danego elementu

Film edukacyjny Badania mikro i makroskopowe metali i ich stopówD1ED23wkwFilm edukacyjny Badania mikro i makroskopowe metali i ich stopów

Gra edukacyjna Dobór narzędzi kontroli etapów procesów metalurgicznychDtJYKDfz3Gra edukacyjna Dobór narzędzi kontroli etapów procesów metalurgicznych

część struktury materiału o określonej i charakterystycznej mikrostrukturze, którą można zidentyfikować za pomocą badań mikroskopowych, np. ferryt, perlit, ledeburyt przemieniony, cementyt, itp.

Galeria zdjęć Struktury metalograficzne stopów żelaza, metali nieżelaznych oraz ich stopówDbi9lpD7sGaleria zdjęć Struktury metalograficzne stopów żelaza, metali nieżelaznych oraz ich stopów

Film edukacyjny Badania mikro i makroskopowe metali i ich stopówD1ED23wkwFilm edukacyjny Badania mikro i makroskopowe metali i ich stopów

jest to plastycznie i cieplnie przerobiony techniczny stop żelaza z węglem zawierający do $2,11\%$ węgla oraz inne pierwiastki pochodzące z surowców i paliw stosowanych podczas produkcji stali lub dodawanych celowo (stal stopowa). Ze względów praktycznych w stalach węglowych nie przekracza się $1,5\%$ węgla

Galeria zdjęć Struktury metalograficzne stopów żelaza, metali nieżelaznych oraz ich stopówDbi9lpD7sGaleria zdjęć Struktury metalograficzne stopów żelaza, metali nieżelaznych oraz ich stopów

Film edukacyjny Badania mikro i makroskopowe metali i ich stopówD1ED23wkwFilm edukacyjny Badania mikro i makroskopowe metali i ich stopów

jest to odlewniczy stop żelaza z węglem zawierający do $2,11\%$ węgla oraz inne pierwiastki pochodzące z surowców i paliw stosowanych podczas produkcji staliwa lub dodawanych celowo (staliwo stopowe). Staliwo jako materiał konstrukcyjny może być użyty bezpośrednio po zakrzepnięciu lub rzadziej poddany zabiegom obróbki cieplnej lub cieplno‑chemicznej. Stal i staliwo mają jednakowy skład chemiczny, różnią się procesem nadawania końcowego użytkowego kształtu

Galeria zdjęć Struktury metalograficzne stopów żelaza, metali nieżelaznych oraz ich stopówDbi9lpD7sGaleria zdjęć Struktury metalograficzne stopów żelaza, metali nieżelaznych oraz ich stopów

materiały do polerowania próbek

Film edukacyjny Badania mikro i makroskopowe metali i ich stopówD1ED23wkwFilm edukacyjny Badania mikro i makroskopowe metali i ich stopów

narzędzie pomiarowe służące do wykonywania pomiarów zewnętrznych i wewnętrznych rozstawów

Film edukacyjny Badania mikro i makroskopowe metali i ich stopówD1ED23wkwFilm edukacyjny Badania mikro i makroskopowe metali i ich stopów

Gra edukacyjna Dobór narzędzi kontroli etapów procesów metalurgicznychDtJYKDfz3Gra edukacyjna Dobór narzędzi kontroli etapów procesów metalurgicznych

ściąganie wierzchnich warstw materiału próbki

Galeria zdjęć Struktury metalograficzne stopów żelaza, metali nieżelaznych oraz ich stopówDbi9lpD7sGaleria zdjęć Struktury metalograficzne stopów żelaza, metali nieżelaznych oraz ich stopów

Film edukacyjny Badania mikro i makroskopowe metali i ich stopówD1ED23wkwFilm edukacyjny Badania mikro i makroskopowe metali i ich stopów

materiały do przecinania próbek

Film edukacyjny Badania mikro i makroskopowe metali i ich stopówD1ED23wkwFilm edukacyjny Badania mikro i makroskopowe metali i ich stopów

przyrząd pomiarowy do mierzenia średnic wewnętrznych, głównie otworów

Film edukacyjny Badania mikro i makroskopowe metali i ich stopówD1ED23wkwFilm edukacyjny Badania mikro i makroskopowe metali i ich stopów

Gra edukacyjna Dobór narzędzi kontroli etapów procesów metalurgicznychDtJYKDfz3Gra edukacyjna Dobór narzędzi kontroli etapów procesów metalurgicznych

przyrząd pomiarowy do mierzenia długości

Film edukacyjny Badania mikro i makroskopowe metali i ich stopówD1ED23wkwFilm edukacyjny Badania mikro i makroskopowe metali i ich stopów

Gra edukacyjna Dobór narzędzi kontroli etapów procesów metalurgicznychDtJYKDfz3Gra edukacyjna Dobór narzędzi kontroli etapów procesów metalurgicznych

przyrząd czujnikowy do kontroli odchyłek wymiarów geometrycznych wyrobów metodą porównawczą w odniesieniu do wielkości wzorca

Film edukacyjny Badania mikro i makroskopowe metali i ich stopówD1ED23wkwFilm edukacyjny Badania mikro i makroskopowe metali i ich stopów

Gra edukacyjna Dobór narzędzi kontroli etapów procesów metalurgicznychDtJYKDfz3Gra edukacyjna Dobór narzędzi kontroli etapów procesów metalurgicznych

ujawnianie mikrostruktury materiału w wyniku poddania powierzchni wypolerowanej próbki działaniu kwasów

Galeria zdjęć Struktury metalograficzne stopów żelaza, metali nieżelaznych oraz ich stopówDbi9lpD7sGaleria zdjęć Struktury metalograficzne stopów żelaza, metali nieżelaznych oraz ich stopów

Film edukacyjny Badania mikro i makroskopowe metali i ich stopówD1ED23wkwFilm edukacyjny Badania mikro i makroskopowe metali i ich stopów

opór jaki materiał stawia przy wciskaniu w niego odpowiednio dobranego wgłębnika, którym może być kulka, stożek lub ostrosłup. W zależności od metody badania najczęściej rozróżnia się twardość wg Brinella, Rockwella, Vickersa.

Film edukacyjny Badania właściwości mechanicznych metali i ich stopówDnpj1oNARFilm edukacyjny Badania właściwości mechanicznych metali i ich stopów

Film edukacyjny Badania mikro i makroskopowe metali i ich stopówD1ED23wkwFilm edukacyjny Badania mikro i makroskopowe metali i ich stopów

miara odporności materiału na pękanie przy obciążeniach dynamicznych

Film edukacyjny Badania właściwości mechanicznych metali i ich stopówDnpj1oNARFilm edukacyjny Badania właściwości mechanicznych metali i ich stopów

półwyrób metalowy odlany o prostym kształcie, którego końcowy kształt nadaje się dzięki przeróbce plastycznej na gorąco np. kucie, walcowanie

Galeria zdjęć Struktury metalograficzne stopów żelaza, metali nieżelaznych oraz ich stopówDbi9lpD7sGaleria zdjęć Struktury metalograficzne stopów żelaza, metali nieżelaznych oraz ich stopów

Film edukacyjny Badania mikro i makroskopowe metali i ich stopówD1ED23wkwFilm edukacyjny Badania mikro i makroskopowe metali i ich stopów

przyrząd pomiarowy do pomiaru wysokości

Film edukacyjny Badania mikro i makroskopowe metali i ich stopówD1ED23wkwFilm edukacyjny Badania mikro i makroskopowe metali i ich stopów

Gra edukacyjna Dobór narzędzi kontroli etapów procesów metalurgicznychDtJYKDfz3Gra edukacyjna Dobór narzędzi kontroli etapów procesów metalurgicznych

jest to odlewniczy stop żelaza z węglem zawierający ponad $2,11\%$ węgla oraz pierwiastki ($\text{Si}$, $\text{Mn}$, $\text{P}$ i $\text{S}$)

Galeria zdjęć Struktury metalograficzne stopów żelaza, metali nieżelaznych oraz ich stopówDbi9lpD7sGaleria zdjęć Struktury metalograficzne stopów żelaza, metali nieżelaznych oraz ich stopów

żeliwo, w którym cały węgiel jest związany w postaci cementytu

Galeria zdjęć Struktury metalograficzne stopów żelaza, metali nieżelaznych oraz ich stopówDbi9lpD7sGaleria zdjęć Struktury metalograficzne stopów żelaza, metali nieżelaznych oraz ich stopów

żeliwo, w którym węgiel występuje w postaci grafitu

Rt5vTjjlOCc2d

Zdjęcie przedstawia żeliwo szare zwykłe. Widoczna jest osnowa perlityczna z grafitem płatkowym w powiększeniu pięciokrotnym. Czarne podłużne paski grafitu płatkowego otoczone są dużymi białymi ziarnami ferrytu, wokół nich widać duże ziarna perlitu, mieniącego się kolorowo.

Galeria zdjęć Struktury metalograficzne stopów żelaza, metali nieżelaznych oraz ich stopówDbi9lpD7sGaleria zdjęć Struktury metalograficzne stopów żelaza, metali nieżelaznych oraz ich stopów

żeliwo uzyskane z żeliwa białego, w którym podczas wyżarzania grafityzującego nastąpił rozpad cementytu na grafit zwany węglem żarzenia w postaci kłaczkowatych skupień

Galeria zdjęć Struktury metalograficzne stopów żelaza, metali nieżelaznych oraz ich stopówDbi9lpD7sGaleria zdjęć Struktury metalograficzne stopów żelaza, metali nieżelaznych oraz ich stopów

żeliwo, w którym występuje grafit w postaci sferoidalnej (kulistej)

R1cTXZar28A2S

Zdjęcie pokazuje żeliwo sferoidalne. Widoczna jest osnowa ferrytyczno perlityczna z grafitem sferoidalnym w powiększeniu pięciokrotnym. Czarny grafit sferoidalny jest otoczony białymi ziarnami ferrytu, zatopionymi w ciemnym perlicie.

Galeria zdjęć Struktury metalograficzne stopów żelaza, metali nieżelaznych oraz ich stopówDbi9lpD7sGaleria zdjęć Struktury metalograficzne stopów żelaza, metali nieżelaznych oraz ich stopów

żeliwo, w którym węgiel występuje w postaci grafitu oraz cementytu
