Rkn8OKRh6z10G

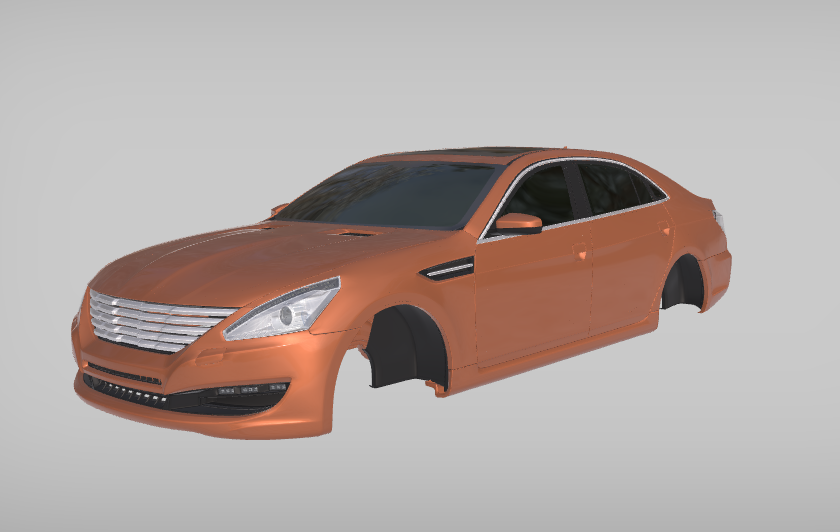

Grafika przedstawia nadwozie pojazdu w kolorze pomarańczowym bez kół.

użytkowa część samochodu służąca do przewozu ludzi, towarów i usług. Nadwozie stanowi i zachowaniu bezpieczeństwa zarówno czynnego, jak i biernego w pojeździe. Składa się z kadłuba, a także elementów wyposażenia. Według klasyfikacji dotyczącej ilości brył wyróżnia się pojazdy 1-, 2-, 3- i 2,5‑bryłowe, te z kolei dzielą się na formy zamknięte, otwarte i mieszane

• E‑book Diagnoza stanu technicznego różnych elementów nadwozi pojazdów samochodowychD13r9s5S4E‑book Diagnoza stanu technicznego różnych elementów nadwozi pojazdów samochodowych

R3EFtJkCQwgcR

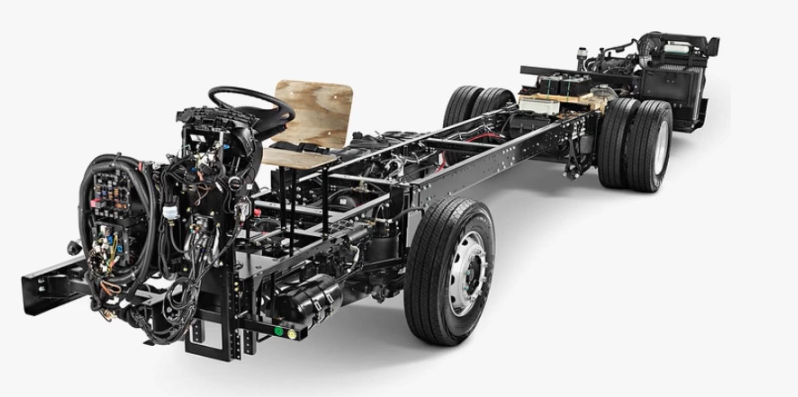

Grafika przedstawia ramę pojazdu, czyli całą elektronikę i obwody (wnętrze samochodu) z kołami.

struktura nośna, która odpowiada za zapewnienie właściwego umieszczenia wszelkich głównych układów i zespołów w pojeździe. Rama odpowiedzialna jest również za przenoszenie obciążeń statycznych oraz dynamicznych podczas jazdy. Tę grupę elementów samochodu można podzielić na: ramy niezależne, zespolone i pomocnicze

• E‑book Diagnoza stanu technicznego różnych elementów nadwozi pojazdów samochodowychD13r9s5S4E‑book Diagnoza stanu technicznego różnych elementów nadwozi pojazdów samochodowych

szereg działań mających na celu weryfikację pojazdu pod kątem stopnia odkształcenia elementów nadwozia, postępowania korozji czy utrzymywania szczelności

• Sekwencje filmowe Metody diagnozowania stanu technicznego nadwoziDUtT2VBsNSekwencje filmowe Metody diagnozowania stanu technicznego nadwozi

czynności pomiarowe sprawdzające wymiary stałe (zawarte w karcie pomiarowej producenta pojazdu). Do takich czynności należą: pomiar po przekątnej, pomiar przestrzenny, pomiar liniowy, kontrola ustawienia kół i osi

• Sekwencje filmowe Metody diagnozowania stanu technicznego nadwoziDUtT2VBsNSekwencje filmowe Metody diagnozowania stanu technicznego nadwozi

kontrolny pomiar zgodności wymiarów, który polega na skonfrontowaniu odległości pomiędzy punktami kontrolnymi podanymi przez producenta a stanem faktycznym pojazdu. Do tego rodzaju pomiaru wykorzystuje się drążki, przymiary taśmowe i listwy pomiarowe

• Sekwencje filmowe Metody diagnozowania stanu technicznego nadwoziDUtT2VBsNSekwencje filmowe Metody diagnozowania stanu technicznego nadwozi

pomiar polegający na weryfikacji punktów kontrolnych płyty podłogowej, ramy albo szkieletu konstrukcyjnego. Jest wykonywany po przekątnej wymienionych elementów i porównywany z tym, który w karcie technicznej pojazdu zamieścił producent

• Sekwencje filmowe Metody diagnozowania stanu technicznego nadwoziDUtT2VBsNSekwencje filmowe Metody diagnozowania stanu technicznego nadwozi

wykorzystuje sprawdziany markerowe, szablony i systemy pomiarowe ram do napraw nadwozi. Pomiar kontrolny przestrzenny przeprowadza się po to, aby określić kształt geometryczny nadwozia

• Sekwencje filmowe Metody diagnozowania stanu technicznego nadwoziDUtT2VBsNSekwencje filmowe Metody diagnozowania stanu technicznego nadwozi

RDaX3jXZFXPrR

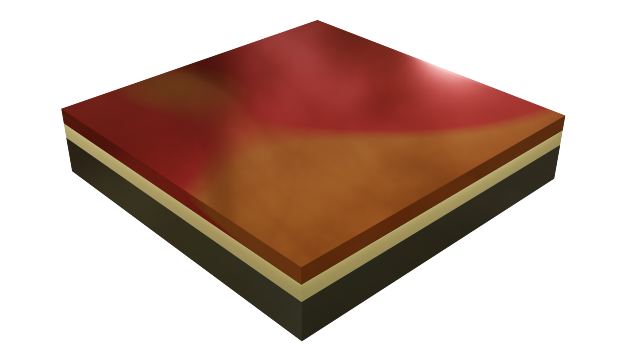

Na grafice przedstawiona została powłoka lakiernicza, jako trzecia warstwa pomalowana na karoserii i warstwie bazy.

struktura lakieru pojazdu, która składa się z powłoki gruntującej, podkładu wypełniającego, lakieru bazowego i lakieru bezbarwnego. Jest stosowana nie tylko dla uzyskania efektu wizualnego, przede wszystkim chroni pojazd przed zgubnym działaniem warunków atmosferycznych i zabezpiecza przed korozją

• Gra wcielanie się w rolę - Wykorzystanie wskazanej metody diagnostyki do oceny stanu technicznego nadwoziaDUtT2VBsNGra wcielanie się w rolę - Wykorzystanie wskazanej metody diagnostyki do oceny stanu technicznego nadwozia

sprawdzenie stanu jej własności fizykomechanicznych, fizykochemicznych, ochronnych, odpornościowych i dekoracyjnych. Weryfikacja odbywa się w dużej mierze w sposób organoleptyczny i polega na obserwacji zmian, które dokonują się podczas eksploatacji pojazdu. Do przeprowadzenia zgodności ze stanem producenckim używa się także przyrządów fotoelektrycznych

• Gra wcielanie się w rolę - Wykorzystanie wskazanej metody diagnostyki do oceny stanu technicznego nadwoziaDUtT2VBsNGra wcielanie się w rolę - Wykorzystanie wskazanej metody diagnostyki do oceny stanu technicznego nadwozia

R1BKRZpzzR9zY

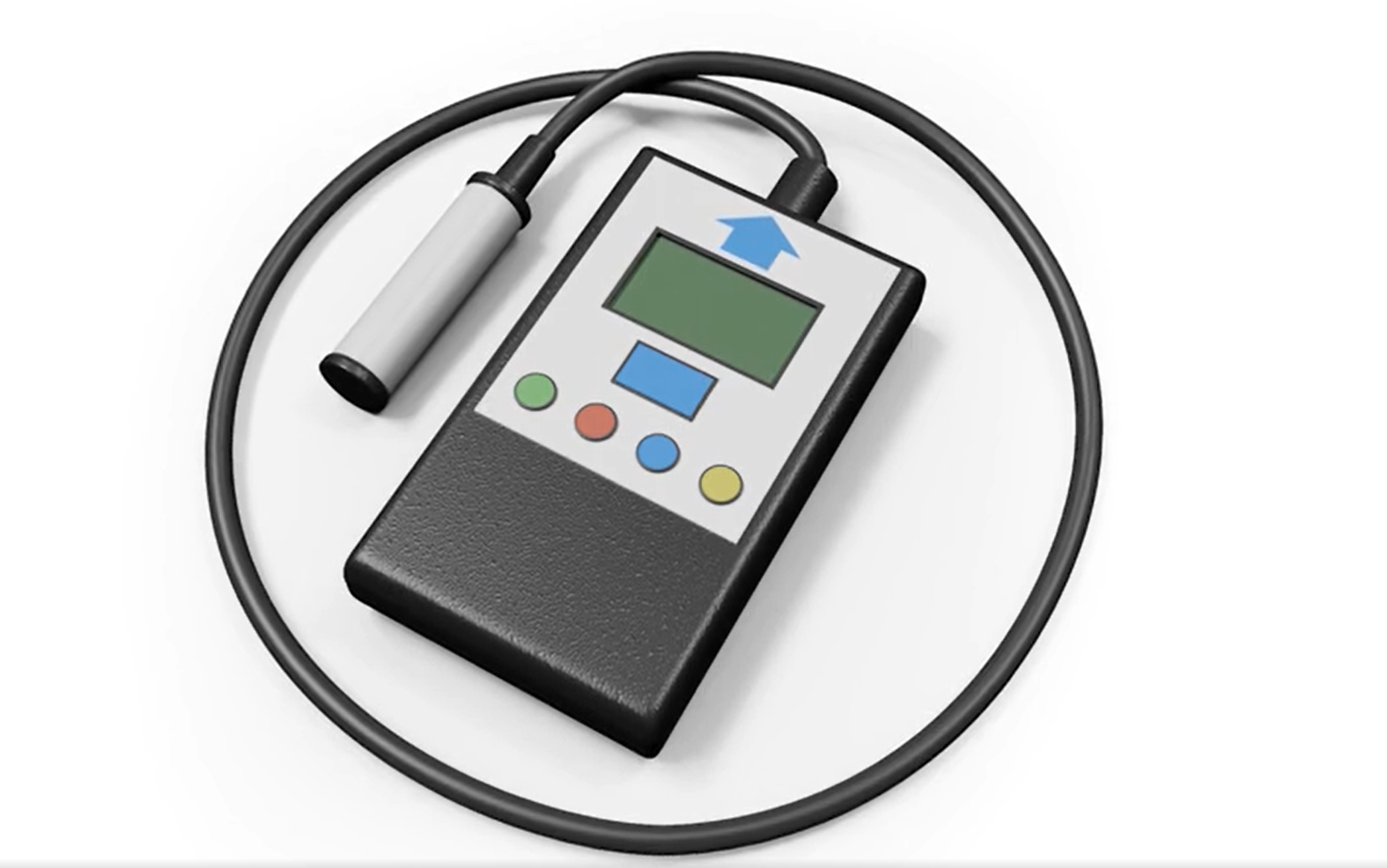

Na grafice przedstawiono urządzenie do pomiaru grubości powłoki lakierowej. Jest to małe urządzenie elektroniczne z ekranikiem, przyciskami i strzałką w górę, która wskazuje na miejsce podpięcia kabla z końcówką pomiarową.

działanie pomiarowe wykonane przy wykorzystaniu metody elektromagnetycznej i urządzeń przenośnych. Czynność może zostać przeprowadzona wyłącznie na podłożu stalowym bądź aluminiowym, ponieważ wykorzystuje zjawisko indukcji magnetycznej. Do mierzonych elementów przykłada się końcówkę przyrządu przenośnego

• Sekwencje filmowe Metody diagnozowania stanu technicznego nadwoziDUtT2VBsNSekwencje filmowe Metody diagnozowania stanu technicznego nadwozi

stosunek dwóch wielkości, mianowicie: wartości strumienia świetlnego przechodzącego przez szybę do wartości strumienia padającego na nią

• Sekwencje filmowe Metody diagnozowania stanu technicznego nadwoziDUtT2VBsNSekwencje filmowe Metody diagnozowania stanu technicznego nadwozi

działanie mające na celu zbadanie przepuszczalności światła szyb w pojeździe, które dokonywane jest za pomocą oświetlacza i detektora. Pierwsze urządzenie umieszcza się z jednej strony szyby, z kolei detektor skonstruowany jest w taki sposób, by imitować widzenie ludzkiego oka

• Sekwencje filmowe Metody diagnozowania stanu technicznego nadwoziDUtT2VBsNSekwencje filmowe Metody diagnozowania stanu technicznego nadwozi
