polega na uzyskaniu odpowiednio wysokiego ciśnienia gazu dla napełnienia magazynu. Gaz w tej fazie jest sprężany za pomocą tłoczni gazu do wymaganego ciśnienia, które zależnie od budowy geologicznej i stopnia napełnienia magazynu może być różna. W PMG zlokalizowanym na wyeksploatowanym złożu, gaz przesyłany jest do odwiertów lub ośrodków grupowych i tam wtłaczany do warstw magazynowych złoża. W PMG zbudowanych w kawernach solnych, gaz sprężany przesyłany jest do stacji rozdziału gazu i odwiertami pionowymi do podziemnych komór magazynowych (kawern solnych)

Film instruktażowy - tutorial Pobieranie próbek ze zbiorników magazynowychDR8bmQO3jFilm instruktażowy - tutorial Pobieranie próbek ze zbiorników magazynowych

E‑book Podziemne magazyny gazuDZVG7gMjE‑book Podziemne magazyny gazu

polega na konieczności osuszenia gazu z wody będącej naturalnym elementem złoża gazu, a także wypłukanej kawerny solnej. Po usunięciu wilgoci, gaz kierowany jest do stacji redukcyjnej mającej za zadanie obniżenie ciśnienia gazu do wartości wymaganej przez system gazowniczy. Po pomiarze rozliczeniowym, gaz kierowany jest do systemu gazowniczego

Film instruktażowy - tutorial Pobieranie próbek ze zbiorników magazynowychDR8bmQO3jFilm instruktażowy - tutorial Pobieranie próbek ze zbiorników magazynowych

E‑book Podziemne magazyny gazuDZVG7gMjE‑book Podziemne magazyny gazu

urządzenie montowane na powierzchni terenu przy wylocie odwiertu, w celu zamknięcia odwiertu wiertniczego. Stanowi zabezpieczenie przed niekontrolowanym wydostawaniem się węglowodorów na zewnątrz

R1JUU9AgJB5Ub

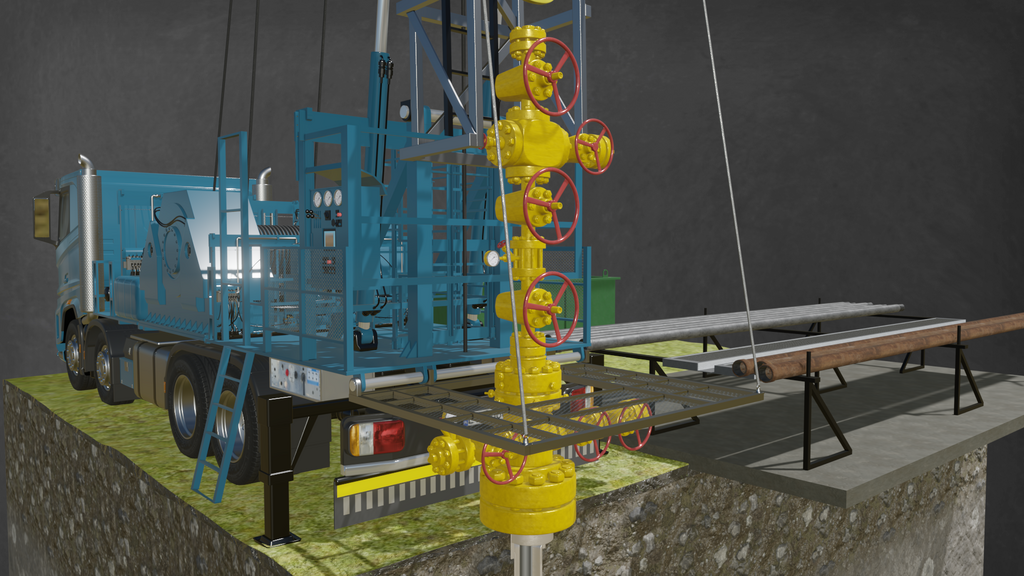

Na zdjęciu widoczny jest podest roboczy widziany z boku. Podest wraz z barierkami zabezpieczającymi jest w kolorze niebieskim. Podest znajduje się na podwoziu ciężarówki. Z przodu podestu wychodzi stalowa konstrukcja przypominająca drabinę. Poniżej podestu znajduje się żółta głowica zamykająca otwór wiertniczy.. Głowica przechodzi przez otwór w  stalowym opuszczanym elemencie stanowiącym przedłużenie podestu. Po prawej stronie widać stelaż ze znajdującymi się na nim rurami. Boczne barierki zabezpieczające przypominają drabiny.Na zdjęciu widoczny jest podest roboczy widziany z boku. Podest wraz z barierkami zabezpieczającymi jest w kolorze niebieskim. Podest znajduje się na podwoziu ciężarówki. Z przodu podestu wychodzi stalowa konstrukcja przypominająca drabinę. Poniżej podestu znajduje się żółta głowica zamykająca otwór wiertniczy.. Głowica przechodzi przez otwór w  stalowym opuszczanym elemencie stanowiącym przedłużenie podestu. Po prawej stronie widać stelaż ze znajdującymi się na nim rurami. Boczne barierki zabezpieczające przypominają drabiny.

Galeria zdjęć Podziemne magazyny gazu (PMG)DUg5easxlGaleria zdjęć Podziemne magazyny gazu (PMG)

E‑book Podziemne magazyny gazuDZVG7gMjE‑book Podziemne magazyny gazu

dla magazynów zbudowanych na złożach sczerpanych, wartość maksymalnego ciśnienia pracy jest uwarunkowana początkowym ciśnieniem złożowym oraz nigdy nie powinno przekroczyć wytrzymałości skały zbiornikowej

E‑book Podziemne magazyny gazuDZVG7gMjE‑book Podziemne magazyny gazu

to maksymalna ilość gazu jaka można odebrać z magazynu w jednostce czasu. Wartość ta zależy od typu magazynu oraz parametrów skały zbiornikowej

E‑book Podziemne magazyny gazuDZVG7gMjE‑book Podziemne magazyny gazu

wartość uwarunkowana ciśnieniem odbioru gazufaza odbioru gazu pmgodbioru gazu z uwzględnieniem spadku ciśnienia na przygotowanie gazu do transportu

E‑book Podziemne magazyny gazuDZVG7gMjE‑book Podziemne magazyny gazu

narzędzie wgłębne stosowane w otworach wiertniczych i odwiertach wydobywczych. Umożliwia ono uszczelnienie przestrzeni pierścieniowej między przewodem wiertniczym a ścianą otworu lub rurami okładzinowymirury okładzinowerurami okładzinowymi, albo między rurami wydobywczymirury wydobywczerurami wydobywczymi a rurami okładzinowymi w odwiercie wydobywczym, w celu uniemożliwienia przepływu pionowego płynu złożowego przez uszczelnioną przestrzeń pierścieniową między rurami

REt4M4oQYgZrO

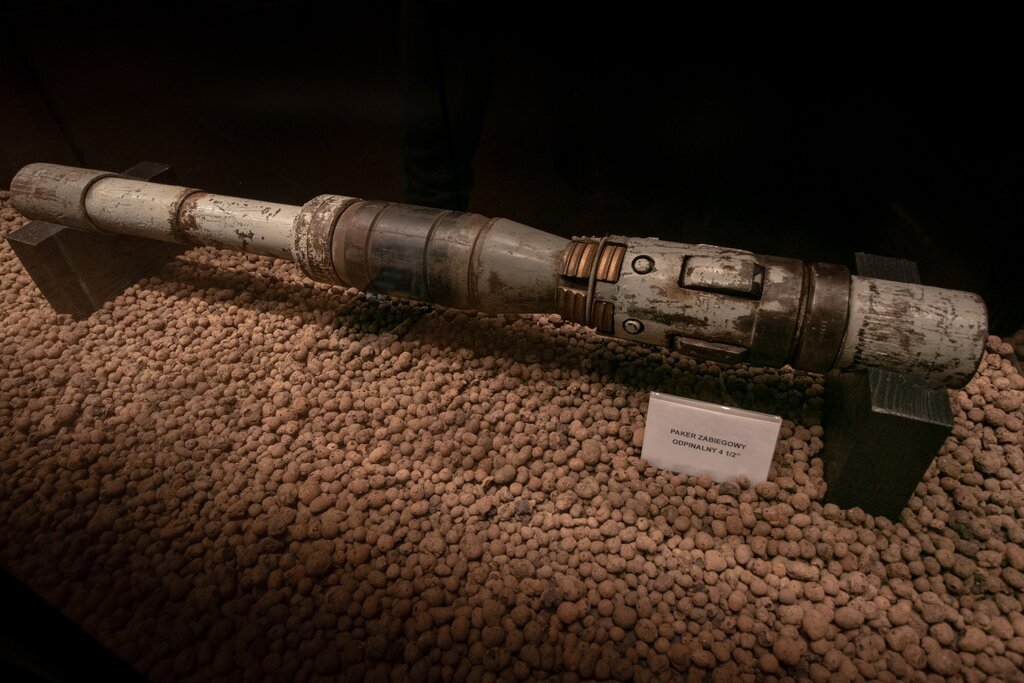

Na zdjęciu widoczny jest szary paker zabiegowy. Paker jest to narzędzie wgłębne stosowane w otworach wiertniczych i odwiertach wydobywczych. Umożliwiające uszczelnienie przestrzenia pierścieniowej między przewodem wiertniczym a ścianą otworu lub rurami okładzinowymi, albo między rurami wydobywczymi a rurami okładzinowymi w odwiercie wydobywczym, w celu uniemożliwienia przepływu pionowego płynu złożowego przez uszczelnioną przestrzeń pierścieniową między rurami.
Widoczny na zdjęciu paker jest urządzeniem o kształcie podłużnego cylindra którego można podzielić na cztery części. Pierwszy element po prawej stronie jest o kształcie szarego metalowego cylindra. Drugi element jest o kształcie walca którego powierzchnia boczna jest wypukła Element ten jest najszerszy w porównaniu z całym przekrojem urządzenia. W dolnej części elementu widać równomiernie rozłożone po obwodzie okręgi. Trzeci element jest o kształcie walca którego krawędzie przy prawej podstawie są nieznacznie ścięte. Czwarty element jest o kształcie teleskopowego walca który zbudowany jest z trzech mniejszych elementów. Każdy z nich jest o nieznacznie większej średnicy.
Paker posadowiony jest na dwóch drewnianych klockach. Na środku klocków wycięty jest otwór w kształcie koryta. Klocki umieszczone są na obu krańcach urządzenia. Drewniane klocki są posadowione na gruncie ma którym wysypane są brązowe kamienie. Przed pakerem znajduje się biała tabliczka z czarnym opisem. Tabliczka umieszczona jest po prawej stronie pakera.

E‑book Podziemne magazyny gazuDZVG7gMjE‑book Podziemne magazyny gazu

ilość gazu jaka przez cały czas istnienia magazynu w nim się znajduje. Wielkość pojemności buforowej uwarunkowana jest tym, aby woda złożowa po opróżnieniu magazynu, znajdowała się w bezpiecznej odległości od systemu odwiertów

E‑book Podziemne magazyny gazuDZVG7gMjE‑book Podziemne magazyny gazu

to suma pojemności czynnejpojemność czynnapojemności czynnej i buforowejpojemność buforowabuforowej

E‑book Podziemne magazyny gazuDZVG7gMjE‑book Podziemne magazyny gazu

ilość gazu możliwa do zatłoczenia do magazynu pomiędzy minimalnymminimalne ciśnienie pracy PMGminimalnym a maksymalnym ciśnieniem pracymaksymalne ciśnienie pracy PMGmaksymalnym ciśnieniem pracy. Jest to pojemność możliwa do odbiorufaza odbioru gazu pmgodbioru w czasie eksploatacji magazynu

E‑book Podziemne magazyny gazuDZVG7gMjE‑book Podziemne magazyny gazu

przestrzeń pomiędzy wewnętrzną ścianką rury okładzinowejrury okładzinowerury okładzinowej a zewnętrzna ścianką rur wydobywczychrury wydobywczerur wydobywczych

E‑book Podziemne magazyny gazuDZVG7gMjE‑book Podziemne magazyny gazu

połączone ze sobą pojedyncze rury okładzinowe zapuszczone do otworu wiertniczego, przeznaczone do zabezpieczenia przed rozwałem ściany otworu i uszczelnienia poziomów skał zbiornikowych wodonośnych, roponośnych i gazonośnych

RKSspqBt8madb

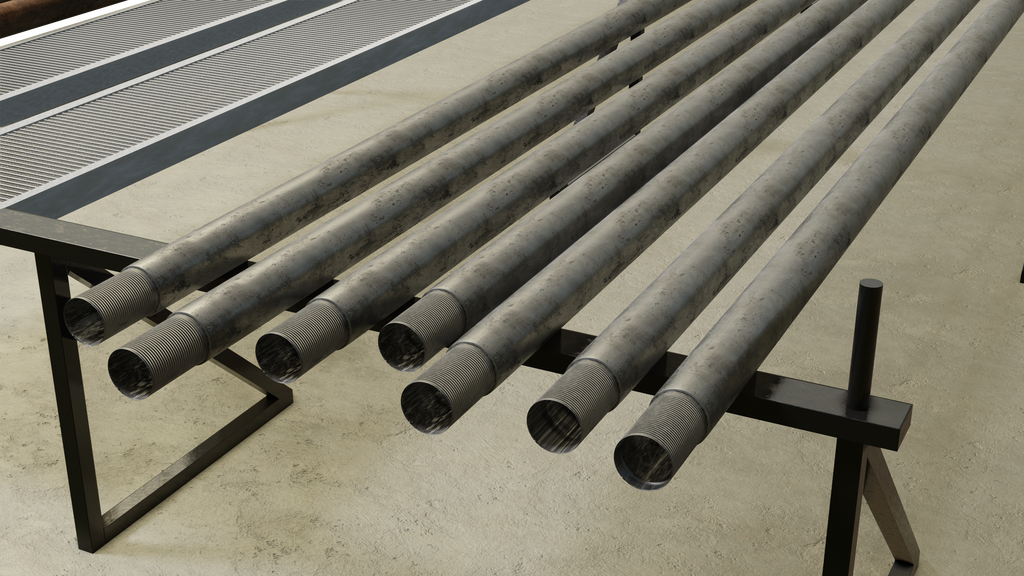

Na zdjęciu widoczne są rury okładzinowe na rampie.
Siedem przewodów są w kształcie podłużnych rur. Na zakończeniu rur znajduje się gwintowana. Przewody leżą na stalowym stelażu.

E‑book Podziemne magazyny gazuDZVG7gMjE‑book Podziemne magazyny gazu

wiele kawałków rurek wydobywczych skręconych razem. Kolumna rurek wydobywczych w otworze może być albo zakotwiczona, albo swobodna na dole

R1XcFxIrlxF5V

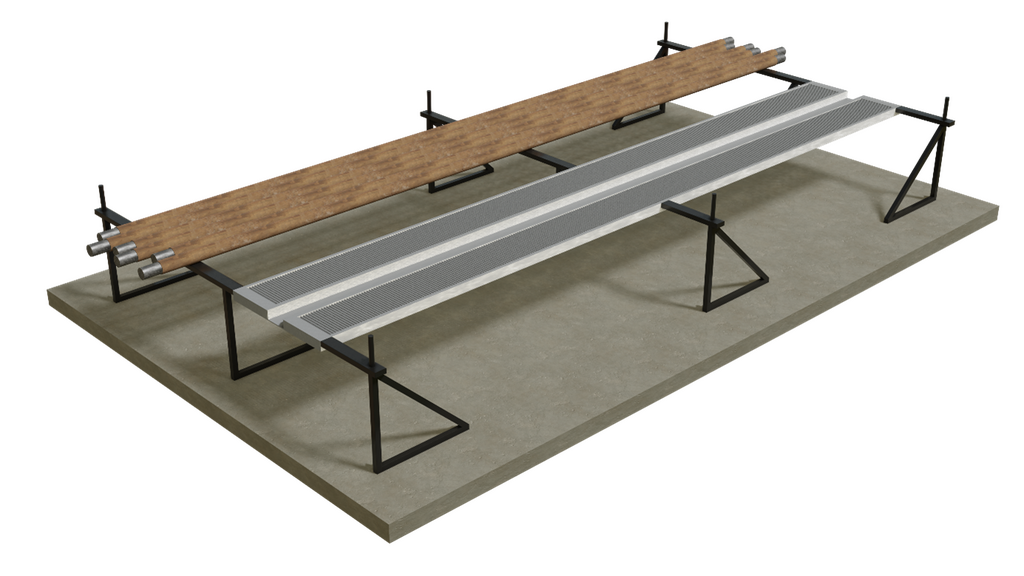

Na zdjęciu przedstawione są rury wydobbywcze na rampie służącej do prac obróbczych. Zdjęcie wykonane jest pod kątem. Podstawa jest betonowym prostopadłościanem. Na niej znajdują się trzy metalowe stelaże, każdy z nich podparty jest w trzech miejscach za pomocą metalowych prętów ułożonych w trójkąty. W górnej części konstrukcji znajduje się sześć brązowych rur. Są one ułożone obok siebie na metalowym stelażu. W górnej części każdej z rur widoczny jest srebrny fragment. Po prawej stronie rur znajdują się dwa prostokątne elementy. Są one szarego koloru. W ich środku wycięte są małe rowki na całej długości. Elementy te są połączone ze sobą za pomocą małej szarej blaszki. Elementy są wbudowane w stelaż.

E‑book Podziemne magazyny gazuDZVG7gMjE‑book Podziemne magazyny gazu

narzędzie umożliwiające uzyskanie dostępu przez rury wydobywczerury wydobywczerury wydobywcze do przestrzeni pierścieniowej, między rurami okładzinowymirury okładzinowerurami okładzinowymi a rurami wydobywczymi. Tuleje przepływowe rur wydobywczych mają otwory przepływowe otwierane i zamykane przy użyciu narzędzia wgłębnego zapuszczanego na linie

E‑book Podziemne magazyny gazuDZVG7gMjE‑book Podziemne magazyny gazu

zawór, w który należy wyposażać odwierty, gdzie gaz eksploatowany zawiera płyny toksyczne (np. ${\mathrm{H}}_2\mathrm{S}$) lub na PMG. Na świecie stosowane są dość powszechnie i nie tylko w odwiertach z zawartością ${\mathrm{H}}_2\mathrm{S}$, bowiem zapewniają bezpieczeństwo na wypadek zaistnienia różnych kataklizmów na powierzchni terenu, takich jak pożar czy wojna

E‑book Podziemne magazyny gazuDZVG7gMjE‑book Podziemne magazyny gazu

służą do zamykania przepływu medium, a w szczególności ropy naftowej i gazu ziemnego w zakresie ciśnień
