metoda metalurgiczna pozwalająca na prowadzenie procesu odlewania metali w sposób ciągły. Uzyskiwane półprodukty stanowią różne formy odlewów i wlewków. Linia ciągłego odlewania stali jest jednym ze składowych elementów zautomatyzowanej technologii hutniczej stosowanej (obok tradycyjnej) do produkcji hutniczych wyrobów płaskich

Sekwencje filmowe Procesy wykonywania odlewówDnq44u9XSSekwencje filmowe Procesy wykonywania odlewów

Grafika interaktywna Stan techniczny i parametry oprzyrządowania odlewniczegoDbbLagMANGrafika interaktywna Stan techniczny i parametry oprzyrządowania odlewniczego

w kontekście metalurgicznym, określenie stanu urządzenia lub części, na podstawie badań i analiz i testów

Sekwencje filmowe Procesy wykonywania odlewówDnq44u9XSSekwencje filmowe Procesy wykonywania odlewów

jest to zjawisko techniczno‑ekonomiczne. Wiąże się ono z użytkowaniemużytkowanieużytkowaniem przez ludzi obiektów technicznych. Zjawisko to obejmuje działania związane z wyprodukowaniem, dystrybucją oraz użytkowaniem produktu, od chwili wyprodukowania urządzenia aż do momentu jego zlikwidowania. Konieczne jest przestrzeganie ogólnych i szczegółowych zasad eksploatacji zawartych w instrukcjach obsługi danego urządzenia

Sekwencje filmowe Procesy wykonywania odlewówDnq44u9XSSekwencje filmowe Procesy wykonywania odlewów

Grafika interaktywna Stan techniczny i parametry oprzyrządowania odlewniczegoDbbLagMANGrafika interaktywna Stan techniczny i parametry oprzyrządowania odlewniczego

to zespół elementów (forma właściwa i rdzenie), które tworzą wnękę odtwarzającą kształt przedmiotu odlewanego wraz z układem wlewowym (system kanałów umożliwiający zalanie formy ciekłym materiałem). Jest ona wykonana przeważnie z masy formierskiej, a rzadziej z metalu (tzw. kokila). Najczęściej forma odlewnicza złożona jest z dwóch części, tj. górnej i dolnej

Film edukacyjny Wykonywanie form jednorazowych i rdzeniDf7GZp6zNFilm edukacyjny Wykonywanie form jednorazowych i rdzeni

Sekwencje filmowe Procesy wykonywania odlewówDnq44u9XSSekwencje filmowe Procesy wykonywania odlewów

Animacja 3D Proces odlewania próżniowegoD1HC9LCsAAnimacja 3D Proces odlewania próżniowego

Grafika interaktywna Stan techniczny i parametry oprzyrządowania odlewniczegoDbbLagMANGrafika interaktywna Stan techniczny i parametry oprzyrządowania odlewniczego

E‑book Podstawy technologii formowania i odlewaniaDT0ozWKvCE‑book Podstawy technologii formowania i odlewania

jest odmianą odlewania w formach piaskowych jednorazowego użycia. Formy skorupowe wykonuje się z masy formierskiej składającej się z piasku kwarcowego i żywic sztucznych (syntetycznych) (6‑7%) lub piasku otaczanego. Poprzez nanoszenie masy na ogrzaną do temp. 230‑260°C płytę modelową, którą pokryto uprzednio oddzielaczem otrzymamy skorupę, którą poddajemy dodatkowemu wygrzaniu w temp. 350°C w celu nieodwracalnego utwardzenia, w ten sposób otrzymamy formę skorupową

Sekwencje filmowe Procesy wykonywania odlewówDnq44u9XSSekwencje filmowe Procesy wykonywania odlewów

E‑book Podstawy technologii formowania i odlewaniaDT0ozWKvCE‑book Podstawy technologii formowania i odlewania

rodzaj form, które po zalaniu ciekłym metalem nadają się do dalszego użytku

Sekwencje filmowe Procesy wykonywania odlewówDnq44u9XSSekwencje filmowe Procesy wykonywania odlewów

E‑book Podstawy technologii formowania i odlewaniaDT0ozWKvCE‑book Podstawy technologii formowania i odlewania

trwalsze od form jednorazowych i mogą być wielokrotnie używane do odlewania detali o prostym kształcie, na przykład płyt i bębnów, bez znacznego uszkodzenia formy. Materiały przeznaczone na budowę form półtrwałych są wytrzymałe, ale mogą ulegać pewnym zmianom lub zużyciu w wyniku wielokrotnego odlewania. Formy połtrwałe mogą być: szamotowe, cementowe, metaloceramiczne, murowane lub grafitowe.

Sekwencje filmowe Procesy wykonywania odlewówDnq44u9XSSekwencje filmowe Procesy wykonywania odlewów

E‑book Podstawy technologii formowania i odlewaniaDT0ozWKvCE‑book Podstawy technologii formowania i odlewania

wnęka w formie odtworzona przez znak rdzeniowy przeznaczona do usadowienia rdzenia

Film edukacyjny Wykonywanie form jednorazowych i rdzeniDf7GZp6zNFilm edukacyjny Wykonywanie form jednorazowych i rdzeni

Sekwencje filmowe Procesy wykonywania odlewówDnq44u9XSSekwencje filmowe Procesy wykonywania odlewów

Animacja 3D Proces odlewania próżniowegoD1HC9LCsAAnimacja 3D Proces odlewania próżniowego

Grafika interaktywna Stan techniczny i parametry oprzyrządowania odlewniczegoDbbLagMANGrafika interaktywna Stan techniczny i parametry oprzyrządowania odlewniczego

E‑book Podstawy technologii formowania i odlewaniaDT0ozWKvCE‑book Podstawy technologii formowania i odlewania

trwała, metalowa forma odlewnicza przeznaczona do wypełniania ciekłym metalem metodą grawitacyjną pod niskim lub wysokim ciśnieniem

Film edukacyjny Wykonywanie form jednorazowych i rdzeniDf7GZp6zNFilm edukacyjny Wykonywanie form jednorazowych i rdzeni

Sekwencje filmowe Procesy wykonywania odlewówDnq44u9XSSekwencje filmowe Procesy wykonywania odlewów

E‑book Podstawy technologii formowania i odlewaniaDT0ozWKvCE‑book Podstawy technologii formowania i odlewania

drewniany lub metalowy kołek używany przy formowaniu do dokładnego ustalenia położenia skrzynek formierskich

Film edukacyjny Wykonywanie form jednorazowych i rdzeniDf7GZp6zNFilm edukacyjny Wykonywanie form jednorazowych i rdzeni

Sekwencje filmowe Procesy wykonywania odlewówDnq44u9XSSekwencje filmowe Procesy wykonywania odlewów

Konserwacja są to działania mające na celu przedłużenie trwałości maszyny i poprawe bezpieczeństwa jej pracy. Celem konserwacji jest skrócenie przestojów i poprawa niezawodności sprzętu, przy jednoczesnym obniżeniu kosztów

Sekwencje filmowe Procesy wykonywania odlewówDnq44u9XSSekwencje filmowe Procesy wykonywania odlewów

Grafika interaktywna Stan techniczny i parametry oprzyrządowania odlewniczegoDbbLagMANGrafika interaktywna Stan techniczny i parametry oprzyrządowania odlewniczego

jest miejscem pierwotnego chłodzenia stali, w którym odprowadza się 15‑30% ciepła odlewanej stali. Podstawowym kształtem przekroju poprzecznego krystalizatora jest okrąg, kwadrat, prostokąt

Sekwencje filmowe Procesy wykonywania odlewówDnq44u9XSSekwencje filmowe Procesy wykonywania odlewów

forma jedno- lub wielownękowa z metalu, tworzywa sztucznego lub innego materiału, w której wykonuje się modele jednorazowe

Sekwencje filmowe Procesy wykonywania odlewówDnq44u9XSSekwencje filmowe Procesy wykonywania odlewów

to technologia polegająca na umieszczeniu modelu z polistyrenu spienionego (styropianu) - na którego powierzchnię naniesiona jest powłoka ognioodporna - w skrzynce formierskiej oraz zasypaniu modelu odlewu i układu wlewowego suchym piaskiem kwarcowym. Podczas zalewania model zostaje zgazowany, a jego miejsce wypełnia ciekły metal

Film edukacyjny Wykonywanie form jednorazowych i rdzeniDf7GZp6zNFilm edukacyjny Wykonywanie form jednorazowych i rdzeni

Sekwencje filmowe Procesy wykonywania odlewówDnq44u9XSSekwencje filmowe Procesy wykonywania odlewów

w kontekście maszyn odlewniczych, jest to usunięcie usterek, uszkodzeń i doprowadzenie maszyny do stanu używalności

Film edukacyjny Wykonywanie form jednorazowych i rdzeniDf7GZp6zNFilm edukacyjny Wykonywanie form jednorazowych i rdzeni

Sekwencje filmowe Procesy wykonywania odlewówDnq44u9XSSekwencje filmowe Procesy wykonywania odlewów

znana od czasów starożytnych metoda odlewnicza polegająca na wykonaniu woskowego modelu. Model ten okleja się następnie specjalną masą ogniotrwałą lub gipsem. Następnie usuwa się wosk (np. gorącym powietrzem lub w gotującej się wodzie). Odzyskany wosk może zostać użyty kolejny raz. Do pustej formy wlewa się płynny metal. Po rozbiciu formy odlew zazwyczaj poddaje się obróbce cyzylerskiej

Sekwencje filmowe Procesy wykonywania odlewówDnq44u9XSSekwencje filmowe Procesy wykonywania odlewów

E‑book Podstawy technologii formowania i odlewaniaDT0ozWKvCE‑book Podstawy technologii formowania i odlewania

odział odlewni, w którym wykonuje się oprzyrządowanie odlewnicze

E‑book Podstawy technologii formowania i odlewaniaDT0ozWKvCE‑book Podstawy technologii formowania i odlewania

czyli element zrobiony na podstawie rysunku odlewu surowego, który wykorzystywany jest przy wykonywaniu form odlewniczych. Model odtwarza w masie formierskiej przeważnie kształt zewnętrzny odlewu, przy czym jego wymiary są powiększone w stosunku do odlewu surowego o wartość skurczu odlewniczego materiału. W przypadku, gdy wykonanie odlewu wymaga zastosowania rdzeni model powiększa się o tzw. znaki rdzeniowe, które odtwarzają w formie wnęki (tzw. gniazda rdzeniowe) niezbędne do ustawienia rdzeni

Film edukacyjny Wykonywanie form jednorazowych i rdzeniDf7GZp6zNFilm edukacyjny Wykonywanie form jednorazowych i rdzeni

Sekwencje filmowe Procesy wykonywania odlewówDnq44u9XSSekwencje filmowe Procesy wykonywania odlewów

Grafika interaktywna Stan techniczny i parametry oprzyrządowania odlewniczegoDbbLagMANGrafika interaktywna Stan techniczny i parametry oprzyrządowania odlewniczego

E‑book Podstawy technologii formowania i odlewaniaDT0ozWKvCE‑book Podstawy technologii formowania i odlewania

zasobnik ciekłego metalu (stopu), połączony z odlewem i przeznaczony do zasilania krzepnącego odlewu ciekłym metalem. Głównym jego zadaniem jest zapobieganie tworzenia się jam skurczowych i rzadzizn w odlewie. Nadlewy mogą być górne, boczne, zakryte lub odkryte

E‑book Podstawy technologii formowania i odlewaniaDT0ozWKvCE‑book Podstawy technologii formowania i odlewania

narzędzia używane przez formierzy i rdzeniarzy przy ręcznym wykonywaniu form i rdzeni odlewniczych. Należą do nich: łopaty, sita, ubijaki ręczne i pneumatyczne, listwy, nakłuwaki, haczyki, gładziki, łyżeczki, jaszczurki, lancety, paluszki, szczotki, pędzle formierskie, woreczki

RGiiA8BcpC3Ro

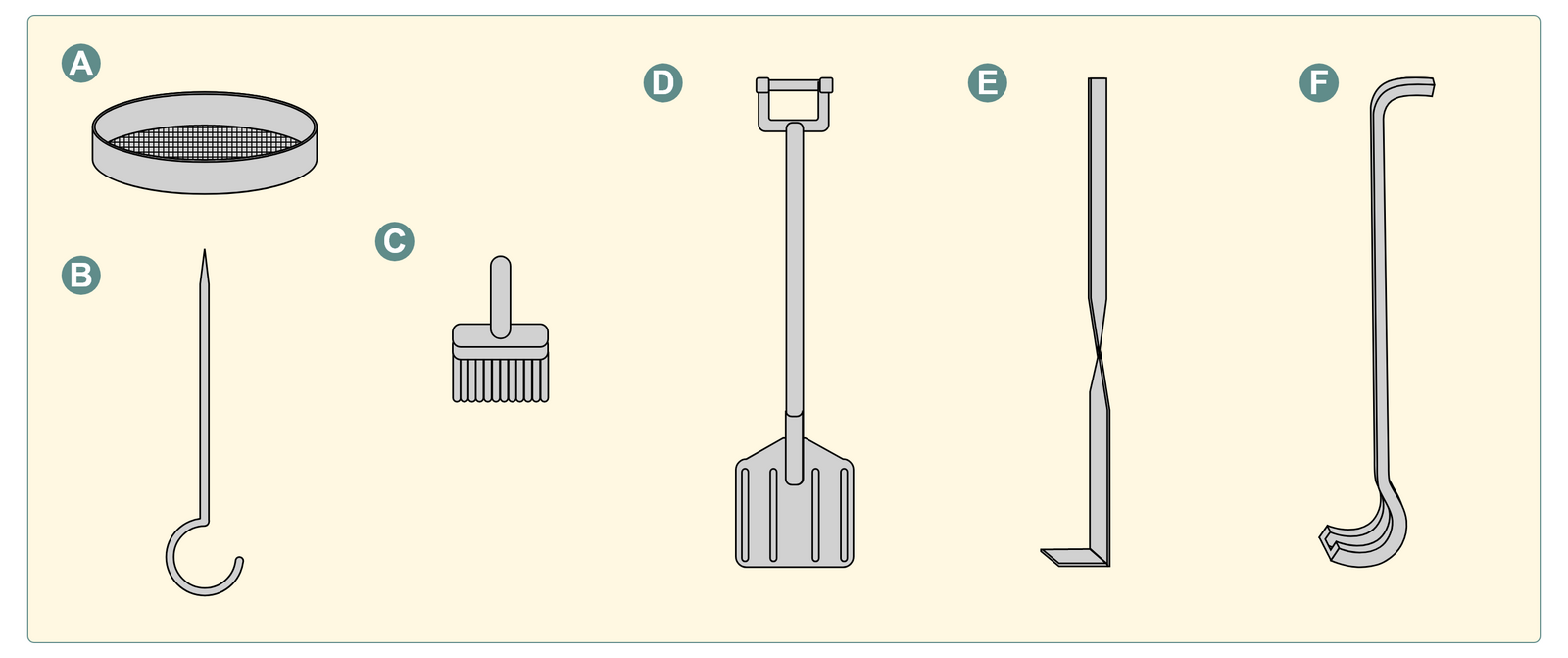

Na ilustracji przedstawione zostały różne narzędzia formierskie. Jako pierwsze z literą A jest sito, które ma kształt płaskiego walca, z jednej strony zakończonego sitem. Drugim narzędziem z literą B jest haczyk do wyjmowania modelu, z jednej strony jest ostro zakończony, natomiast z drugiej posiada haczyk. Pod literą C kryje się mały pędzel, natomiast pod literą D łopata. Pod literą E przedstawiony jest lancet z haczykiem, który z jednej strony posiada zakrzywienie w postaci konta prostego. Ostatnim elementem z literą F jest esówka, która z dwóch stron posiada zakrzywienia.

Film edukacyjny Wykonywanie form jednorazowych i rdzeniDf7GZp6zNFilm edukacyjny Wykonywanie form jednorazowych i rdzeni

Sekwencje filmowe Procesy wykonywania odlewówDnq44u9XSSekwencje filmowe Procesy wykonywania odlewów

Grafika interaktywna Stan techniczny i parametry oprzyrządowania odlewniczegoDbbLagMANGrafika interaktywna Stan techniczny i parametry oprzyrządowania odlewniczego

E‑book Podstawy technologii formowania i odlewaniaDT0ozWKvCE‑book Podstawy technologii formowania i odlewania

wykonywanie czynności umożliwiających funkcjonowanie urządzenia lub systemu, zwykle w ramach swojego (pracownika) obowiązku

Film edukacyjny Wykonywanie form jednorazowych i rdzeniDf7GZp6zNFilm edukacyjny Wykonywanie form jednorazowych i rdzeni

Sekwencje filmowe Procesy wykonywania odlewówDnq44u9XSSekwencje filmowe Procesy wykonywania odlewów

Grafika interaktywna Stan techniczny i parametry oprzyrządowania odlewniczegoDbbLagMANGrafika interaktywna Stan techniczny i parametry oprzyrządowania odlewniczego

E‑book Podstawy technologii formowania i odlewaniaDT0ozWKvCE‑book Podstawy technologii formowania i odlewania

elementy wyposażenia odlewniczego, których zadaniem jest przyśpieszyć krzepnięcie materiału w tych miejscach odlewu, w których prawdopodobne jest powstanie jamy skurczowej i gdzie niemożliwe jest zastosowanie nadlewu. Stanowią je elementy wykonane z materiałów o zdecydowanie większym przewodnictwie cieplnym niż ma masa formierska, które szybko odprowadzają ciepło od ciekłego materiału, powodując jego przyśpieszone krzepnięcie. Ochładzalniki możemy podzielić na wewnętrzne i zewnętrzne

Grafika interaktywna Stan techniczny i parametry oprzyrządowania odlewniczegoDbbLagMANGrafika interaktywna Stan techniczny i parametry oprzyrządowania odlewniczego

jest to element konstrukcyjny opracowany w biurze konstrukcyjnym (projektowym), którego kształt, wymiary, a czasem i inne cechy podane są na rysunku technicznym gotowego odlewu

Film edukacyjny Wykonywanie form jednorazowych i rdzeniDf7GZp6zNFilm edukacyjny Wykonywanie form jednorazowych i rdzeni

Sekwencje filmowe Procesy wykonywania odlewówDnq44u9XSSekwencje filmowe Procesy wykonywania odlewów

Animacja 3D Proces odlewania próżniowegoD1HC9LCsAAnimacja 3D Proces odlewania próżniowego

Grafika interaktywna Stan techniczny i parametry oprzyrządowania odlewniczegoDbbLagMANGrafika interaktywna Stan techniczny i parametry oprzyrządowania odlewniczego

E‑book Podstawy technologii formowania i odlewaniaDT0ozWKvCE‑book Podstawy technologii formowania i odlewania

opisany jest rysunkiem technicznym, który powstaje w biurze technologicznym (na podstawie rysunku technicznego odlewu gotowego) i zawiera informacje dotyczące: naddatków na obróbkę, naddatków technologicznych, pochyleń, zbieżności, płaszczyzny podziału formy odlewniczej itd.

Film edukacyjny Wykonywanie form jednorazowych i rdzeniDf7GZp6zNFilm edukacyjny Wykonywanie form jednorazowych i rdzeni

Sekwencje filmowe Procesy wykonywania odlewówDnq44u9XSSekwencje filmowe Procesy wykonywania odlewów

Animacja 3D Proces odlewania próżniowegoD1HC9LCsAAnimacja 3D Proces odlewania próżniowego

Grafika interaktywna Stan techniczny i parametry oprzyrządowania odlewniczegoDbbLagMANGrafika interaktywna Stan techniczny i parametry oprzyrządowania odlewniczego

E‑book Podstawy technologii formowania i odlewaniaDT0ozWKvCE‑book Podstawy technologii formowania i odlewania

metoda metalurgiczna pozwalająca na prowadzenie procesu odlewania metali w sposób ciągły. Uzyskiwane półprodukty stanowią różne formy odlewów i wlewków. Linia ciągłego odlewania stali (COS) jest jednym ze składowych elementów zautomatyzowanej technologii hutniczej stosowanej (obok tradycyjnej) do produkcji hutniczych wyrobów płaskich, okrągłych, profilowych. W procesie produkcji płynny metal, najczęściej stal o temperaturze około 1550 C, wlewany jest pod kontrolą z kadzi do przelotowej wlewnicy - krystalizatora, gdzie krzepnąc uzyskuje kształt tej formy i jest sukcesywnie z niej wysuwany

Sekwencje filmowe Procesy wykonywania odlewówDnq44u9XSSekwencje filmowe Procesy wykonywania odlewów

polega na wymuszonym ruchu metalu wypełniającego wnękę formy, ciśnieniem wywołanym ruchem tłoka prasującego maszyny odlewniczej. Technologia ta zapewnia wysoki uzysk metalu, a dzięki drobnoziarnistej strukturze - dobre właściwości mechaniczne, fizyczne i chemiczne odlewów

Sekwencje filmowe Procesy wykonywania odlewówDnq44u9XSSekwencje filmowe Procesy wykonywania odlewów

Animacja 3D Proces odlewania próżniowegoD1HC9LCsAAnimacja 3D Proces odlewania próżniowego

jedna z metod odlewania metali, polegająca na odlewaniu do metalowej formy trwałej (tzw. kokili). Wypełnienie formy następuje pod wpływem ciśnienia hydrostatycznego ciekłego metalu. Właściwości tak otrzymanych odlewów są lepsze niż przy odlewaniu do form piaskowych z uwagi na większą dokładność wymiarową odlewu, mniejszą chropowatość powierzchni, lepsze właściwości mechaniczne. Odlewanie kokilowe stosuje się głównie do metali i stopów metali nieżelaznych, w szczególności do stopów cynku, miedzi, aluminium, ołowiu, cyny

Sekwencje filmowe Procesy wykonywania odlewówDnq44u9XSSekwencje filmowe Procesy wykonywania odlewów

Grafika interaktywna Stan techniczny i parametry oprzyrządowania odlewniczegoDbbLagMANGrafika interaktywna Stan techniczny i parametry oprzyrządowania odlewniczego

E‑book Podstawy technologii formowania i odlewaniaDT0ozWKvCE‑book Podstawy technologii formowania i odlewania

polega na wykorzystaniu do kształtowaniu odlewu siły odśrodkowej działającej na metal w wyniku wirowania formy

E‑book Podstawy technologii formowania i odlewaniaDT0ozWKvCE‑book Podstawy technologii formowania i odlewania

element układu wlewowego mający za zadanie zatrzymanie zanieczyszczeń niemetalowych

E‑book Podstawy technologii formowania i odlewaniaDT0ozWKvCE‑book Podstawy technologii formowania i odlewania

sypki materiał formierski o ziarnach większych niż 0,02mm, stosowany jako podstawowy składnik masy formierskiej

R1Iy9PdH9PYKo

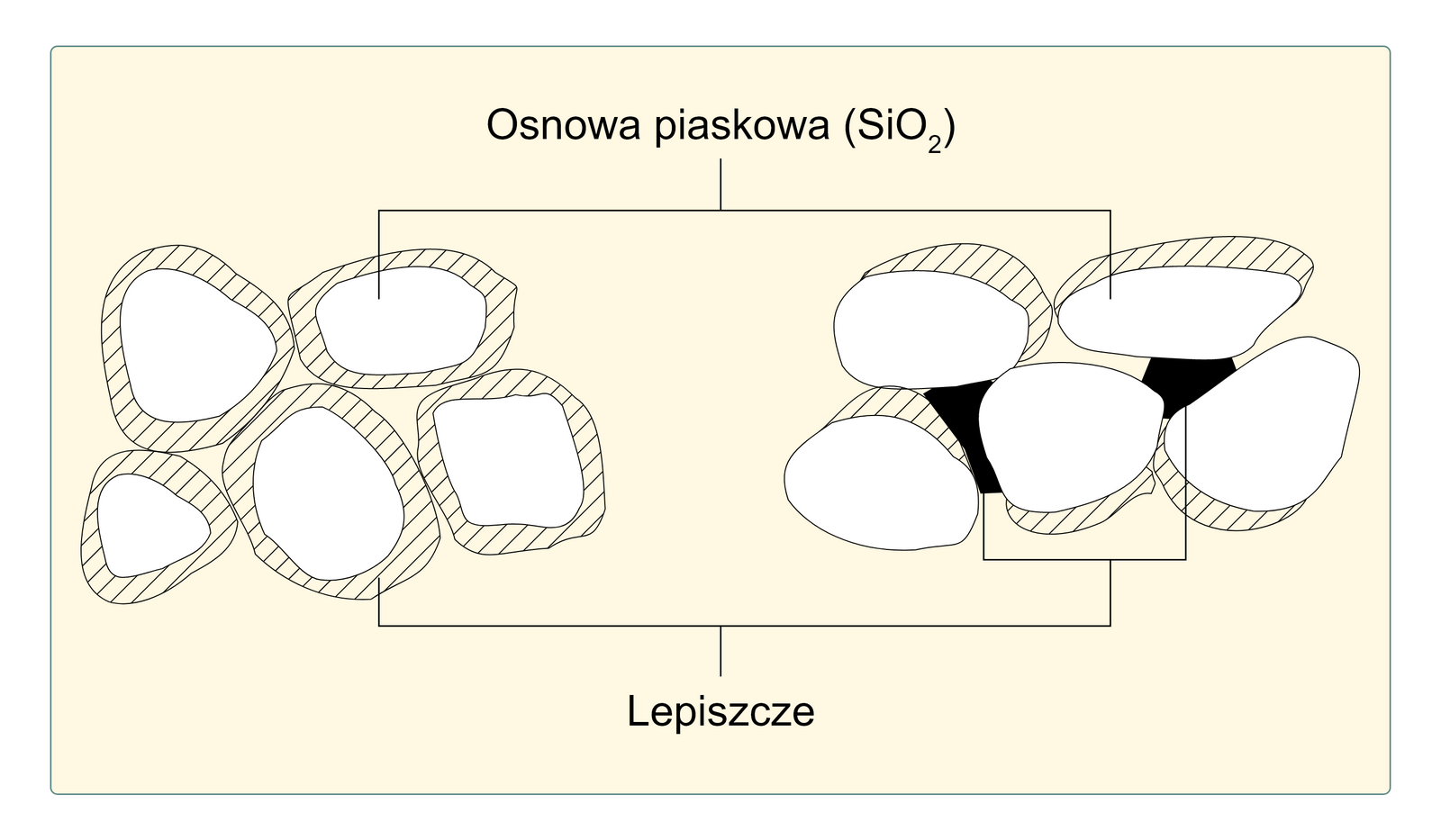

Ilustracja przedstawia schemat wiązania mas formierskich o osnowie piaskowej z bentonitem. Składa się odna z dwóch części - osnowy piaskowej z lepiczczem przed i po dodaniu wody. Po lewej stronie ilustracji elementy masy formierskiej mają postać nieregularnych białych ziaren z  obwódką. Przestrzeń pomiędzy ziarnami, a obwódką jest zakreskowana. Po prawej stronie grafiki przedstawiono masę związaną. Osnowa masy formierskiej ma postać nieregularnych białych ziaren, w tym przypadku zakreskowana część znajduje się tylko na ich części. Dodatkowo pomiędzy ziarnami występują czarne nieregularne fragmenty, przedstawiające pęczniejący bentonit pod wpływem wody. Na schemacie opisano słownie dwa elementy. Białe części ziaren to osnowa piaskowa ${\text{Si}}_{}{\text{O}}_2$. Natomiast zakreskowana część ziaren znajdujących się po lewej stronie oraz czarne miejsca na rysunku po prawej stronie to lepiszcze - bentonit

Film edukacyjny Wykonywanie form jednorazowych i rdzeniDf7GZp6zNFilm edukacyjny Wykonywanie form jednorazowych i rdzeni

Sekwencje filmowe Procesy wykonywania odlewówDnq44u9XSSekwencje filmowe Procesy wykonywania odlewów

E‑book Podstawy technologii formowania i odlewaniaDT0ozWKvCE‑book Podstawy technologii formowania i odlewania

jest to piasek kwarcowy, cyrkonowy, oliwinowy bądź chromitowy pokryty żywicą fenolowo‑formaldehydową (każde ziarenko jest powleczone żywicą), stosowany w metodzie formowania skorupowego

Sekwencje filmowe Procesy wykonywania odlewówDnq44u9XSSekwencje filmowe Procesy wykonywania odlewów

piec służący do topienia i ewentualnie uszlachetnienia ciekłych metali i stopów. Mogą być ogrzewane paliwem stałym, ciekłym, gazowym lub zasilane energią elektryczną

Sekwencje filmowe Procesy wykonywania odlewówDnq44u9XSSekwencje filmowe Procesy wykonywania odlewów

E‑book Podstawy technologii formowania i odlewaniaDT0ozWKvCE‑book Podstawy technologii formowania i odlewania

płyta, na której układa się model i skrzynkę formierską przy formowaniu ręcznym lub płyta o wymiarach i kształtach dopasowanych do określonej maszyny formierskiej

Film edukacyjny Wykonywanie form jednorazowych i rdzeniDf7GZp6zNFilm edukacyjny Wykonywanie form jednorazowych i rdzeni

Sekwencje filmowe Procesy wykonywania odlewówDnq44u9XSSekwencje filmowe Procesy wykonywania odlewów

Grafika interaktywna Stan techniczny i parametry oprzyrządowania odlewniczegoDbbLagMANGrafika interaktywna Stan techniczny i parametry oprzyrządowania odlewniczego

E‑book Podstawy technologii formowania i odlewaniaDT0ozWKvCE‑book Podstawy technologii formowania i odlewania

element układu wlewowego, przeznaczony do odprowadzania gazów z formy, wyprowadzania zanieczyszczeń niemetalowych z wnęki formy, osłabienia uderzenia metalu o górną część formy oraz oceny zapełnienia formy metalem

Film edukacyjny Wykonywanie form jednorazowych i rdzeniDf7GZp6zNFilm edukacyjny Wykonywanie form jednorazowych i rdzeni

E‑book Podstawy technologii formowania i odlewaniaDT0ozWKvCE‑book Podstawy technologii formowania i odlewania

drobny materiał zapobiegający przylepianiu się masy formierskiej do modelu lub rdzennicy np. mączka kwarcowa

Film edukacyjny Wykonywanie form jednorazowych i rdzeniDf7GZp6zNFilm edukacyjny Wykonywanie form jednorazowych i rdzeni

Sekwencje filmowe Procesy wykonywania odlewówDnq44u9XSSekwencje filmowe Procesy wykonywania odlewów

E‑book Podstawy technologii formowania i odlewaniaDT0ozWKvCE‑book Podstawy technologii formowania i odlewania

urządzenie wykorzystywane przy produkcji rdzeni, które zagęszcza masę w rdzennicy za pomocą wstrzeliwania, wdmuchiwania lub nasypywania

Film edukacyjny Wykonywanie form jednorazowych i rdzeniDf7GZp6zNFilm edukacyjny Wykonywanie form jednorazowych i rdzeni

Sekwencje filmowe Procesy wykonywania odlewówDnq44u9XSSekwencje filmowe Procesy wykonywania odlewów

E‑book Podstawy technologii formowania i odlewaniaDT0ozWKvCE‑book Podstawy technologii formowania i odlewania

jeden z działów odlewni, w którym wykonuje się rdzenie odlewnicze

E‑book Podstawy technologii formowania i odlewaniaDT0ozWKvCE‑book Podstawy technologii formowania i odlewania

element formy odlewniczej odtwarzający wewnętrzne wymiary, kształty odlewu. Może być wykonany ręcznie lub maszynowo. Może być wzmacniany szkieletem lub żebrami. Odpowietrzenie rdzeni odbywa się przez kanały odpowietrzające, które wykonuje się ręcznie lub stosuje się specjalne wkładki np. elastyczne rurki perforowane

Rq378ibZjmrC7

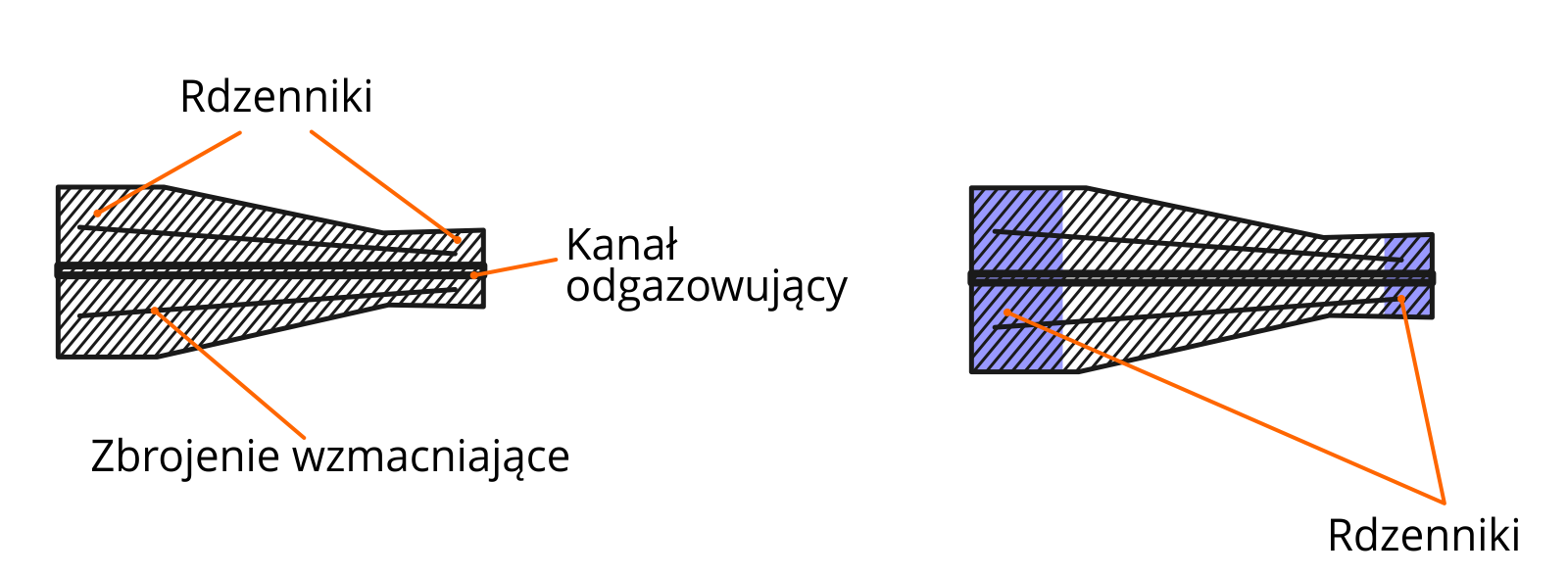

Budowa rdzenia
Ilustracja przedstawia drwa rdzenie, które mają kształt ostrosłupa ze ściętymi końcami. Od końców rdzenia odchodzą dwa prostokątne rdzenniki, które służą do zamontowania rdzenia w gniazdach rdzeniowych. Wzdłuż środka symetrii rdzenia zrobiony jest kanał odgazowujący.

Film edukacyjny Wykonywanie form jednorazowych i rdzeniDf7GZp6zNFilm edukacyjny Wykonywanie form jednorazowych i rdzeni

Sekwencje filmowe Procesy wykonywania odlewówDnq44u9XSSekwencje filmowe Procesy wykonywania odlewów

Grafika interaktywna Stan techniczny i parametry oprzyrządowania odlewniczegoDbbLagMANGrafika interaktywna Stan techniczny i parametry oprzyrządowania odlewniczego

E‑book Podstawy technologii formowania i odlewaniaDT0ozWKvCE‑book Podstawy technologii formowania i odlewania

to przyrząd wykonany na podstawie rysunku odlewu surowego, który jest wykorzystywany do wyrabiania rdzeni. Najczęściej ma kształt skrzynki i wyposażona jest w tzw. znaki rdzennika, służące do odtworzenia kształtów rdzenników

RilJD6uvLTRyy

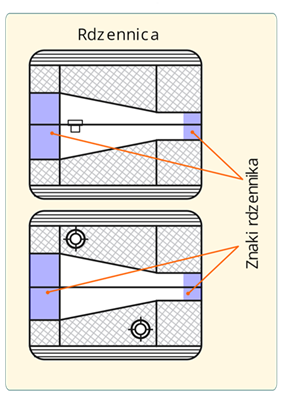

Rdzennica
Ilustracja pokazuje rzut z góry oraz z boku na rdzennicę, na której widać wypustki do składania obu jej połówek oraz przestrzeń do dokładnego odwzorowania kształtów rdzenia. Na obrazku zaznaczone są również elementy rdzennicy mające za zadanie odwzorować rdzenniki rdzenia.

Film edukacyjny Wykonywanie form jednorazowych i rdzeniDf7GZp6zNFilm edukacyjny Wykonywanie form jednorazowych i rdzeni

Sekwencje filmowe Procesy wykonywania odlewówDnq44u9XSSekwencje filmowe Procesy wykonywania odlewów

Grafika interaktywna Stan techniczny i parametry oprzyrządowania odlewniczegoDbbLagMANGrafika interaktywna Stan techniczny i parametry oprzyrządowania odlewniczego

E‑book Podstawy technologii formowania i odlewaniaDT0ozWKvCE‑book Podstawy technologii formowania i odlewania

część rdzenia, która nie odtwarza kształtu odlewu lecz służy do umocowania rdzenia w gniazdach rdzenia w formie odlewniczej

Film edukacyjny Wykonywanie form jednorazowych i rdzeniDf7GZp6zNFilm edukacyjny Wykonywanie form jednorazowych i rdzeni

Sekwencje filmowe Procesy wykonywania odlewówDnq44u9XSSekwencje filmowe Procesy wykonywania odlewów

Grafika interaktywna Stan techniczny i parametry oprzyrządowania odlewniczegoDbbLagMANGrafika interaktywna Stan techniczny i parametry oprzyrządowania odlewniczego

E‑book Podstawy technologii formowania i odlewaniaDT0ozWKvCE‑book Podstawy technologii formowania i odlewania

element wyposażenia odlewniczego służący do prawidłowego ustalenia i złożenia skrzynek odlewniczych

Film edukacyjny Wykonywanie form jednorazowych i rdzeniDf7GZp6zNFilm edukacyjny Wykonywanie form jednorazowych i rdzeni

korzystanie z czegoś, na przykład maszyny, urzadzenia, w sposób przynoszący jak największy pożytek

Film edukacyjny Wykonywanie form jednorazowych i rdzeniDf7GZp6zNFilm edukacyjny Wykonywanie form jednorazowych i rdzeni

Sekwencje filmowe Procesy wykonywania odlewówDnq44u9XSSekwencje filmowe Procesy wykonywania odlewów

Grafika interaktywna Stan techniczny i parametry oprzyrządowania odlewniczegoDbbLagMANGrafika interaktywna Stan techniczny i parametry oprzyrządowania odlewniczego

E‑book Podstawy technologii formowania i odlewaniaDT0ozWKvCE‑book Podstawy technologii formowania i odlewania

wlew usytuowany w formie, najczęściej pionowo, łączący zbiornik wlewowy z wlewem rozprowadzającym lub wlewem doprowadzającym.

Film edukacyjny Wykonywanie form jednorazowych i rdzeniDf7GZp6zNFilm edukacyjny Wykonywanie form jednorazowych i rdzeni

Sekwencje filmowe Procesy wykonywania odlewówDnq44u9XSSekwencje filmowe Procesy wykonywania odlewów

element układu wlewowego w postaci kanału znajdujący się najbliżej wnęki formy, przez który przepływa ciekły metal podczas zalewania formy

Film edukacyjny Wykonywanie form jednorazowych i rdzeniDf7GZp6zNFilm edukacyjny Wykonywanie form jednorazowych i rdzeni

Sekwencje filmowe Procesy wykonywania odlewówDnq44u9XSSekwencje filmowe Procesy wykonywania odlewów

wlew łączący wlew główny z wlewami doprowadzającymi, który może jednocześnie hamować szybkość przepływu metalu i zatrzymać zanieczyszczenia niemetalowe

Film edukacyjny Wykonywanie form jednorazowych i rdzeniDf7GZp6zNFilm edukacyjny Wykonywanie form jednorazowych i rdzeni

Sekwencje filmowe Procesy wykonywania odlewówDnq44u9XSSekwencje filmowe Procesy wykonywania odlewów

część modelu przeznaczona do odtworzenia w formie gniazda rdzenia

Film edukacyjny Wykonywanie form jednorazowych i rdzeniDf7GZp6zNFilm edukacyjny Wykonywanie form jednorazowych i rdzeni

Sekwencje filmowe Procesy wykonywania odlewówDnq44u9XSSekwencje filmowe Procesy wykonywania odlewów

Grafika interaktywna Stan techniczny i parametry oprzyrządowania odlewniczegoDbbLagMANGrafika interaktywna Stan techniczny i parametry oprzyrządowania odlewniczego

otwarta wnęka w górnej części formy odlewniczej do której wlewa się ciekły metal z kadzi odlewniczej

Film edukacyjny Wykonywanie form jednorazowych i rdzeniDf7GZp6zNFilm edukacyjny Wykonywanie form jednorazowych i rdzeni

Sekwencje filmowe Procesy wykonywania odlewówDnq44u9XSSekwencje filmowe Procesy wykonywania odlewów
